Что такое сварочный выпрямитель – устройство, прицип действия и назначение

Выбор сварочного инвертора или сварочного выпрямителя

При решении бытовых и производственных задач достаточно часто возникает необходимость в прочном соединении металлических элементов. Данная процедура осуществляется с помощью специализированного оборудования: сварочного инвертора или выпрямителя. Два вида устройств имеют различную сферу применения, функциональные особенности и принцип действия. Именно поэтому следует выбирать оборудование, ориентируясь на его характеристики.

Отличительные черты и сфера применения различных видов устройств

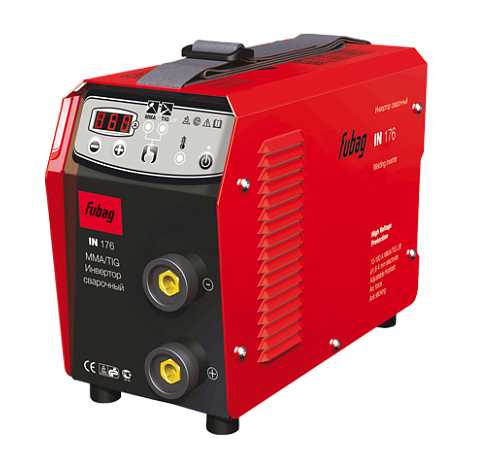

Наиболее простым, относительно компактным и легким в использовании можно назвать сварочный инвертор. Зачастую его применяют для решения бытовых задач, например, для проведения ремонтных или строительных работ на даче. Такие аппараты имеют встроенный трансформатор, который преобразует переменный ток (его частота равна 50Гц) в высокочастотный (несколько десятков кГц). Ключевыми отличиями можно назвать:

  • низкое потребление энергии в процессе работы устройства;
  • возможность выполнения качественной обработки заготовок из любых видов металлов, при этом не требуется их предварительная подготовка;
  • удобство транспортировки за счет малого веса;
  • возможность подключения к электросети с напряжением 220 Вольт.

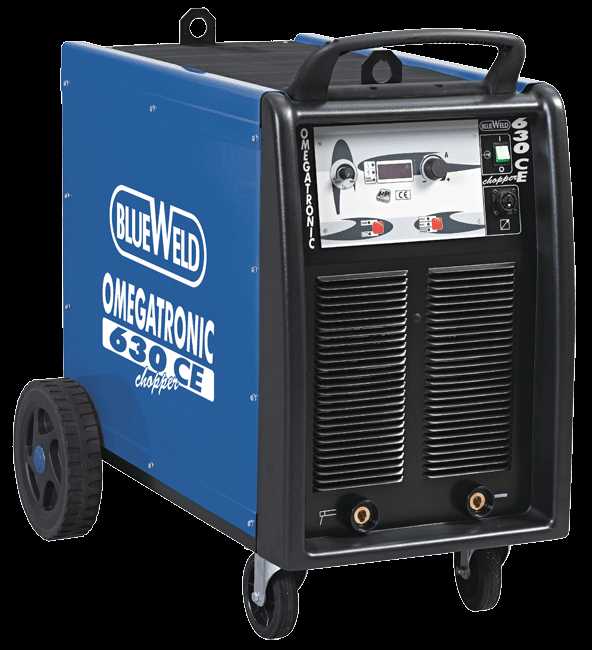

Второй вид оборудования – сварочные выпрямители, которые применяются в профессиональной деятельности. Они представляют собой сложно устроенное оборудование, в конструкции которого имеется:

  • силовой трансформатор;
  • охлаждающие радиаторы;
  • блоки защиты, выпрямления, пуска и регулирования.

С помощью сварочных выпрямителей удается создать максимально ровный шов, который характеризуется прочностью и практически не имеет дефектов. В случае необходимости они могут быть использованы для выполнения дуговой ручной сварки. Важно обратить внимание, что для работы такого оборудования требуется наличие трехфазного тока. Сварочные выпрямители имеют большие габариты, поэтому многие модели дополняются транспортировочными колесами.

1svarka.ru

Устройство сварочного выпрямителя - Справочник сварщика

В сварочном деле существует огромное количество различных устройств и приспособлений, помогающих решить те или иные сварочные задачи. В этой статье мы поговорим об устройстве сварочных выпрямителей и их назначении.

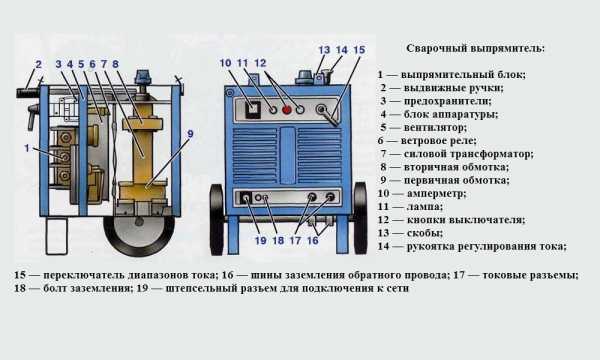

Что такое сварочный выпрямитель? – Это устройство, которое преобразует переменный ток электрической сети, в постоянный ток, необходимый для сварки. Как правило, устройство такого выпрямителя состоит из силового трансформатора и специального выпрямительного блока, а также в нем присутствует различная пускорегулирующая, измерительная и защитная аппаратура.

Силовой трансформатор работает для преобразования электроэнергии силовой сети в энергию, которая нужна для выполнения сварки. Также, он согласует значения напряжения в сети, с выходными значениями напряжения. Как правило, используются в основном трёхфазные трансформаторы, поскольку качество сварных швов при использовании одно или двухфазных выпрямителей находится не на самом лучшем уровне.

Регуляторы тока входящие в устройство сварочного выпрямителя, используются для того чтобы сформировать жесткую или падающую внешнюю характеристику. Кроме того, они позволяют установить необходимый режим сварки.

Сам выпрямительный блок собирается по 3-х фазной мостовой схеме, при которой обеспечивается равномерная загрузка 3-х фазной сети. А сами сварочные выпрямители бывают следующих видов:

  • регулируемые трансформатором;
  • выпрямители с дросселем насыщения;
  • тиристорные выпрямители;
  • выпрямители с транзисторными регуляторами;
  • инверторные выпрямители.

Кроме того, классифицируются сварочные выпрямители по специальным вольт-амерным характеристикам. К примеру, выпрямители с жесткими характеристиками применяются в основном в механизированной сварке. При таком выпрямителе возможны несколько способов регулирования напряжения, а именно:

- витковое и магнитное регулирование;

- фазовое и импульсное регулирование.


А вот при ручной дуговой сварке используются выпрямители, имеющие падающие внешние характеристики. В таких выпрямителях используется повышение сопротивления трансформатора, а также возможно применение обратной связи по току.

Таким образом, устройство сварочного выпрямителя будет зависеть от того, для какого типа сварки он применяется, а также какие вольт-амерные характеристики нужно получить на выходе сварщику для проведения сварочных работ.

www.vse-o-svarke.org

Сварочный выпрямитель - это... Что такое Сварочный выпрямитель?


Сварочный выпрямитель

Электродержатель

150. Сварочный выпрямитель

-

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
