Что такое соленоидный клапан и для чего он используется: Электромагнитные соленоидные клапаны — устройство, принцип работы

Надежность в деталях: как выбрать соленоидные клапаны

Надежность

Общая надежность любой системы на производственном предприятии не может превышать надежность последнего звена в цепочке управления. Во многих случаях таким звеном является соленоидный клапан с дистанционным управлением, который запускает или останавливает производственный процесс.

По сути, соленоидный клапан — это устройство для электрического прерывания или отвода потока рабочей среды в трубе. Существует множество типов соленоидных клапанов, однако все они основаны на одном принципе: отверстие закрывается или открывается для того, чтобы регулировать поток. Области применения таких клапанов разнообразны. С одной стороны, их можно использовать для управления стандартными отсечными и регулирующими клапанами или же специальными клапанами — например, клапанами систем повышенной надежности для защиты от превышения давления (High Integrity Pressure Protection System, HIPPS) и клапанами аварийного отключения (Emergency Shutdown, ESD). С другой, они подходят и для непосредственного управления рабочими средами при контроле пожаротушения или управления системами обеспечения паром, водой и воздухом. Соленоидные клапаны также широко используются в пневматических системах и элементах управления. Во всех этих случаях надежность работы оборудования имеет первостепенное значение.

Для сокращения издержек некоторые предприятия приобретают соленоидные клапаны, основываясь только на их цене. Однако ошибочно полагать, что все клапаны одинаковы и мало что может пойти не так с этими, казалось бы, простыми устройствами, которые обычно состоят из катушки, плунжера и седла. Разработанный на высоком техническом уровне соленоидный клапан может стоить дороже, но расходы в течение срока его службы будут значительно ниже, чем у более дешевых эквивалентных клапанов.

Для подтверждения этого тезиса о ложной экономии рассмотрим традиционный соленоидный клапан. Чтобы уплотнить шток для предотвращения утечки, в них обычно используются специальные кольца. Такая конструкция имеет множество недостатков. Герметизирующая способность уплотнительного кольца со временем снижается из-за износа резины, что приводит к утечкам рабочей среды. Из-за этого рабочая среда или присутствующие в ней загрязнения могут накапливаться на штоке клапана, увеличивая трение. Кроме того, в некоторых конструкциях требуется вентиляционное отверстие, чтобы обеспечить плавное движение штока клапана. Однако из-за такого отверстия внутренние части клапана становятся уязвимыми к загрязнениям из атмосферы, которые также могут откладываться на штоке.

Все эти факторы могут привести к замедлению срабатывания и потенциальным сбоям клапана, а, например, в HIPPS и системах аварийного отключения важна каждая доля секунды. Чтобы справиться с повышенным трением, некоторые поставщики используют более упругую пружину, которая позволит клапану по-прежнему работать при увеличении трения. Для преодоления такой упругости пружины требуется большее значение FFR (Force Friction Ratio — соотношение силы и трения). Соответственно, необходим соленоид большей мощности, а при увеличении мощности выделяется больше тепла. Повышение температуры, в свою очередь, может отрицательно сказаться на сроке службы соленоида. Помимо этого, катушка с повышенным энергопотреблением может повысить расходы на установку клапана, поскольку могут потребоваться провода большего сечения или инженеры будут вынуждены использовать меньше клапанов в одном контуре управления.

Отказы соленоидных клапанов приводят к простоям оборудования со всеми сопутствующими проблемами и затратами. А если клапан заклинит в ситуации, когда требуется аварийное отключение, то результат может быть фатальным.

Надежность можно определять по-разному, однако в инженерной терминологии она характеризует степень доверия к оборудованию, т. е. способность системы или компонента работать в заявленных условиях в течение указанного периода без неполадок и отказов. Надежность, безусловно, тесно связана с безопасностью системы: для анализа обоих показателей применяются общие методы и они зависят друг от друга. Кроме того, данный параметр оказывает влияние на стоимость сбоев, которая состоит из стоимости простоя системы, запасных частей, оборудования для ремонта, труда персонала и затрат на претензии по гарантиям.



Рис. 1. Предполагаемый срок службы катушки

Особенности катушки

Одной из важнейших частей соленоидного клапана является электромагнитная катушка, которая существенно влияет на его надежность. Задача катушки — создавать электромагнитное поле, которое будет поднимать сердечник/шток, чтобы открыть нормально закрытый клапан (НЗ) или закрыть нормально открытый (НО). Без нее внутренние компоненты клапана просто не смогут перемещаться при подаче напряжения.

Некоторые поставщики соленоидных клапанов приобретают катушки у сторонних производителей, зачастую не имеющих собственного интереса в их оптимизации. Им предоставляется чертеж и технические характеристики, и они поставляют продукт, отвечающий этим требованиям. В свою очередь, собственное производство катушек позволяет отслеживать каждый аспект производственного процесса, совершенствовать его и внедрять новые технологии, а не просто разрабатывать конструкцию, которая будет использоваться без изменений в течение длительного времени.

Для изготовления надежной электромагнитной катушки производитель должен соблюдать стандарты IEC 335 для электрических устройств. Также нужно установить класс изоляции: у стандартных катушек это E, F или H. Класс изоляции определяет максимальную рабочую температуру катушки в течение конкретного срока службы (рис. 1). Например, в соответствии с европейским стандартом IEC 335 катушки класса H должны выдерживать 20 000 ч при +180 °C, а катушки класса F — 20 000 ч при +155 °C. Однако по требованиям американского стандарта UL катушки должны выдерживать 30 000 ч как в классе H (при +180 °C), так и в классе F (при +155 °C). Оптимизированный соленоидный клапан будет содержать проводник из меди высокой чистоты, отвечающей более строгим международным стандартам, а также изолирующее покрытие класса H по UL, которое обеспечит длительный срок службы.

При производстве катушки одной из важных целей является «идеальная обмотка»: чтобы витки катушки были абсолютно однородны и каждый последующий слой идеально ложился на предыдущий (рис. 2). Такая обмотка приближается к 100%-ной эффективности, а также уменьшает риск возникновения горячих участков, которые являются потенциальными точками отказа.

Рис. 2. «Идеальная обмотка»

После намотки проводника катушку следует заключить в оболочку, чтобы обеспечить изоляцию и защиту от повреждения и влаги. Эпоксидная литая оболочка имеет лучшие характеристики, поскольку является прекрасным изолятором и негигроскопична. В конечном счете, каждая катушка, предназначенная для использования в соленоидном клапане, должна быть спроектирована и испытана для непрерывной службы, а также отвечать требованиям стандарта IEC 216 к термостойкости.



Оптимальная конструкция

Как уже отмечалось выше, традиционные конструкции клапана, в которых используются уплотнительные кольца и вентиляционные отверстия, не соответствуют требованиям безопасности и надежности.

Необходим иной подход к разработке соленоидного клапана — без уплотнения, с низким коэффициентом трения и без заедания. Для этого между штоком и корпусом клапана можно использовать специальное двухслойное динамическое уплотнение, не содержащее никаких резиновых компонентов, которые, как уже говорилось, со временем разрушаются. Внутренний слой уплотнения (U-образное кольцо), находящийся в соприкосновении со штоком клапана, может быть изготовлен из PTFE и поддерживаться уплотнительным кольцом из эластомера. Для таких колец используется эластомер, устойчивый к воздействию окружающей среды. Он создает преднагрузку для U-образного кольца из PTFE и обеспечивает статическое уплотнение. В сочетании со штоком клапана, поверхность которого отполирована с точностью до микрона, такая конструкция эффективно предотвращает любое заедание и сводит к минимуму трение штока.

Риск заедания также снижается за счет устранения необходимости в вентиляционных отверстиях. Клапан с «недышащей» конструкцией не допускает проникновения грязи из окружающей среды.

Представленная конструкция имеет низкое значение FFR, что позволяет избежать потребности в мощной пружине и использовать катушку с пониженным энергопотреблением (1,8 Вт, 0,5 Вт IS). У такого решения множество преимуществ. Например, при модернизации завода можно устанавливать новые соленоидные клапаны без замены кабелей или добавления источников питания. Катушка с пониженным энергопотреблением позволяет выполнять больше работы в той же инфраструктуре — например, питать большее количество устройств. Дополнительным преимуществом является то, что меньшая мощность означает меньшую температуру: это приводит к более длительному сроку службы катушки с сокращением эксплуатационных расходов.

Кроме того, качественные клапаны поставляются с соответствующими целевому назначению руководствами по установке и обслуживанию. Эти документы также содержат рекомендации по достижению «чистой» среды и обеспечению максимальной защиты с помощью фильтров и выхлопных устройств, которые позволят избежать попадания в клапан любых загрязнений, способных нарушить его нормальную работу и/или снизить долговечность.



Экстремальные рабочие условия

Надежность соленоидных клапанов становится еще важнее в экстремальных рабочих условиях. Например, рассмотрим управление приводом клапана при очень низкой температуре.

Существует множество документальных свидетельств того, что уровень надежности соленоидных клапанов уменьшается по мере понижения температуры. Решение такой проблемы — сертифицированные соленоидные клапаны, работающие при температурах –60…+90 °C.

При работе в коррозионных средах, например содержащих сернистый газ, где часто происходит сульфидное растрескивание под напряжением, все материалы внутренних и внешних компонентов клапана должны отвечать требованиям NACE.

В целом, для любых экстремальных рабочих условий рекомендуется подбирать соленоидные клапаны, защищенные от коррозии и имеющие долгий срок службы, а также сертифицированные признанными в отрасли органами, такими как Exida и TÜV.

Наконец, для потенциально взрыво­опасных сред инженерам следует остановить свой выбор на соленоидных клапанах с широким ассортиментом вариантов взрывозащиты и сертификацией, делающей их пригодными для использования в опасных средах, — ТР ТС 012/2011, ATEX, IECEx, NEMA/UL/CSA, NEPSI, PESO, INMETRO и KOSHA.



Решение Emerson

Клапаны ASCO серии 327 от компании Emerson (рис. 3, табл.) — это универсальные соленоидные клапаны 3/2 прямого действия (со сбалансированной тарелкой), доступные в различных исполнениях по материалам, мощности, пропускной способности и сертификации. Они подходят для различных задач, например для управления приводом, разгрузки компрессора и контроля над средствами обеспечения, и могут использоваться в составе широкого диапазона инженерных решений, среди которых системы управления приводом, системы управления с резервированием и байпасные панели.

Рис. 3. Соленоидные клапаны ASCO серии 327

Благодаря уникальной конструкции и заверенному сертификатами соответствию требованиям безопасности, клапаны серии 327 являются проверенным, безопасным, надежным и адаптируемым решением, подходящим для использования в жестких промышленных условиях. Такой клапан обладает взрывозащитой и превосходит строгие требования нефтегазовой отрасли.

Таблица. Технические характеристики клапанов ASCO серии 327

Материал корпуса клапана	Нержавеющая сталь 316L / латунь / алюминий
Размер	1/4″, 1/2″
Пропускная способность (Kv)	До 1,5 м3/ч
Давление	ΔP 0–10 бар
Рабочая температура	–60…+120 °С
Класс SIL	До 3 (Exida и TÜV)
Энергопотребление	от 0,5 Вт
Материал корпуса / оболочки /  катушки	Алюминий / нержавеющая сталь 316L / заливка эпоксидной смолой
Дополнительные возможности	Ручное управление, ручной сброс, съемное ручное управляющее устройство
Международная сертификация Ex	CU TR (ТР ТС), ATEX, IECEx, NEMA/ UL/CSA, NEPSI, PESO, INMETRO, KOSHA и т. д.
Сертификаты безопасности	Exida, TÜV

Клапаны обладают прочной «недышащей» конструкцией, специальным устройством уплотнения и катушкой с увеличенным сроком службы. Все катушки проектируются и изготавливаются на собственных заводах Emerson.

Также клапаны серии 327 позволяют значительно сократить время технического обслуживания и расходы на ввод в эксплуатацию. Например, устройство для управления клапаном при недостаточном давлении можно извлечь вручную, без демонтажа клапана или выключения пневматической системы оборудования.

К другим преимуществам данных клапанов относятся:



Пример применения

Чтобы подчеркнуть преимущества высококачественных соленоидных клапанов, рассмотрим управление клапаном ESD на нефтеперерабатывающем заводе. При нормальной работе на такие клапаны подается питание для поддержки технологического клапана в открытом состоянии. Соответственно, в случае аварийной ситуации соленоидный клапан должен быть обесточен и быстро закрыться, чтобы перекрыть технологический клапан. Поскольку соленоид такого типа обычно подолгу работает в режиме ожидания, разрушение уплотнительного кольца и повышенное трение значительно замедлят его отклик при закрытии.

Чтобы измерить время отклика соленоидного клапана после работы в режиме ожидания, было проведено испытание. Оно показало, что клапан ASCO 327 срабатывал значительно быстрее, чем изделие конкурента, которое, помимо прочего, имело большее усилие возврата пружины. Таким образом, клапаны ASCO демонстрируют более стабильное и надежное поведение по прошествии долгого времени, чем аналогичные устройства (рис. 5).

Рис. 5. Быстро закрывающийся соленоидный клапан повышает безопасность применения



Заключение

Покупка недорогого соленоидного клапана на первый взгляд может показаться выгодной. Для многих инженеров клапаны — это простые устройства для прерывания или отвода потока в трубе. Однако если необходимо быть уверенным в том, что соленоидный клапан мгновенно откроется или закроется, когда это потребуется, даже после длительного периода ожидания, единственным вариантом являются высококачественные инженерные решения.

Соленоидные клапаны

Соленоидный клапан 1099/9A6

• Артикул: 1099/9A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1099/9A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1099/9S

• Артикул: 1099/9S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1099/9S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, без катушки.

Временно не продается

Соленоидный клапан 1070/4A6

• Артикул: 1070/4A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1070/4A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1079/17A6

• Артикул: 1079/17A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/17A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1078/M42A6

• Артикул: 1078/M42A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/M42A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1064/4S

• Артикул: 1064/4S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1064/4S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест.

Временно не продается

Соленоидный клапан 1064/3S

• Артикул: 1064/3S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1064/3S от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест.

Временно не продается

Соленоидный клапан 1099N/11S

• Артикул: 1099N/11S
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1099N/11S от Castel — это нормально закрытые электромагнитные клапаны с поршневым исполнительным механизмом, с соединительными концами под пайку внахлест.

Временно не продается

Соленоидный клапан 1078/4A6

• Артикул: 1078/4A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1078/4A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой (мембранным исполнительным механизмом), с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1020/2A6

• Артикул: 1020/2A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1020/2A6 от Castel — это нормально закрытые электромагнитные клапаны с прямым действием, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Соленоидный клапан 1068/M12A6

• Артикул: 1068/M12A6
• Страна: Италия
• В наличии: 4 шт

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1068/M12A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

4’576,11 P

Соленоидный клапан 1079/7A6

• Артикул: 1079/7A6
• Страна: Италия
• В наличии: нет

Соленоидный клапан предназначен для перекрытия потока при получении электрического сигнала. Применяются в холодильных системах со всеми общепринятыми хлорфторсодержащими хладагентами. 1079/7A6 от Castel — это нормально закрытые электромагнитные клапаны с диафрагмой, с соединительными концами под пайку внахлест, с катушкой 220/230В переменного тока.

Временно не продается

Клапан соленоидный MDF-A03-3H001

• Артикул: MDF-08002
• Страна: Китай
• В наличии: нет

Соленоидный клапан Sanhua MDF-A03-6H003, является нормально закрытым клапаном, приведение в действие — прямое, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 0,23 м3/час. Присоединение медные патрубки под пайку 1/4″. Поставляется без катушки.

Временно не продается

Клапан соленоидный MDF-A03-6H001

• Артикул: MDF-08004
• Страна: Китай
• В наличии: нет

Соленоидный клапан Sanhua MDF-A03-6H003, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 0,8 м3/час. Присоединение медные патрубки под пайку 3/8″. Поставляется без катушки.

Временно не продается

Клапан соленоидный MDF-A03-6H002

• Артикул: MDF-A03-6H002
• Страна: Китай
• В наличии: много

Соленоидный клапан Sanhua MDF-A03-6H002, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 0.8 м3/час. Присоединение медные патрубки под пайку 3/8″. Поставляется с катушкой.

3’084,15 P

Клапан соленоидный MDF-A03-6H003

• Артикул: MDF-08005
• Страна: Китай
• В наличии: нет

Соленоидный клапан Sanhua MDF-A03-6H003, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 0,8 м3/час. Присоединение медные патрубки под пайку 1/2″. Поставляется без катушки.

Временно не продается

Клапан соленоидный MDF-A03-6H004

• Артикул: MDF-A03-6H004
• Страна: Китай
• В наличии: много

Соленоидный клапан Sanhua MDF-A03-6H004, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 0.8 м3/час. Присоединение медные патрубки под пайку 1/2″. Поставляется с катушкой.

3’084,15 P

Клапан соленоидный MDF-A03-10H001

• Артикул: MDF-08006
• Страна: Китай
• В наличии: нет

Соленоидный клапан Sanhua MDF-A03-10H003, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 1.9 м3/час. Присоединение медные патрубки под пайку 1/2″. Поставляется без катушки.

Временно не продается

Клапан соленоидный MDF-A03-10H002

• Артикул: MDF-A03-10H002
• Страна: Китай
• В наличии: много

Соленоидный клапан Sanhua MDF-A03-10H002, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 1.9 м3/час. Присоединение медные патрубки под пайку 1/2″. Поставляется с катушкой.

3’684,59 P

Клапан соленоидный MDF-A03-10H003

• Артикул: MDF-08007
• Страна: Китай
• В наличии: нет

Соленоидный клапан Sanhua MDF-A03-10H003, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 1.9 м3/час. Присоединение медные патрубки под пайку 5/8″. Поставляется без катушки.

Временно не продается

Клапан соленоидный MDF-A03-15H002

• Артикул: MDF-A03-15H002
• Страна: Китай
• В наличии: много

Соленоидный клапан Sanhua MDF-A03-15H002, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 2.6 м3/час. Присоединение медные патрубки под пайку 5/8″. Поставляется с катушкой.

4’503,39 P

Клапан соленоидный MDF-A03-20H002

• Артикул: MDF-A03-20H002
• Страна: Китай
• В наличии: много

Соленоидный клапан Sanhua MDF-A03-20H002, является нормально закрытым клапаном, приведение в действие Pilot, максимальны перепад давлений срабатывания 31 бар, минимальный перепад давления срабатывания 0,2 бар. Максимальное рабочее давление 45 бар, коэффициент Kv= 5.0 м3/час. Присоединение медные патрубки под пайку 7/8″. Поставляется с катушкой.

9’455,17 P

EVR AT 15 соленоидный вентиль

• Артикул: 032F6216
• Страна: Германия
• В наличии: 5 шт

EVRAT это легко открывающийся сервоуправляемый соленоидный клапан, предназначенный для жидкостных, всасывающих и нагнетательных линий с аммиаком и фторсодержащими хладагентами. EVRAT специально разработан, чтобы открываться и оставаться открытым при нулевом перепаде давления. Таким образом соленоидный клапан EVRAT подходит для использования во всех холодильных установках и системах кондиционирования, где требуется перепад давления открытия равный 0 bar. EVRAT доступен в качестве комплектующих, то есть можно отдельно заказать корпус клапана, фланцы и катушки. EVRAT 10, 15 и 20 имеют шпиндели для ручного управления. Используется с катушками Coil Danfoss.

39’780,29 P

521,36 €

Катушка электромагнитная MQ-A0322G-000001

• Артикул: MDF-600003
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Sanhua MQ-A0322G-000001 для соленоидных вентилей Sunhua MDF. Напряжение питания 220/240 В переменного тока 50/60 Гц. Потребляемая мощность 12/10 Вт, допуск по напряжению -15…+10% . Степень защиты с вилкой: IP 65. Клеммная коробка: Кабели подключаются к винтовым зажимам в клеммной коробке.

Временно не продается

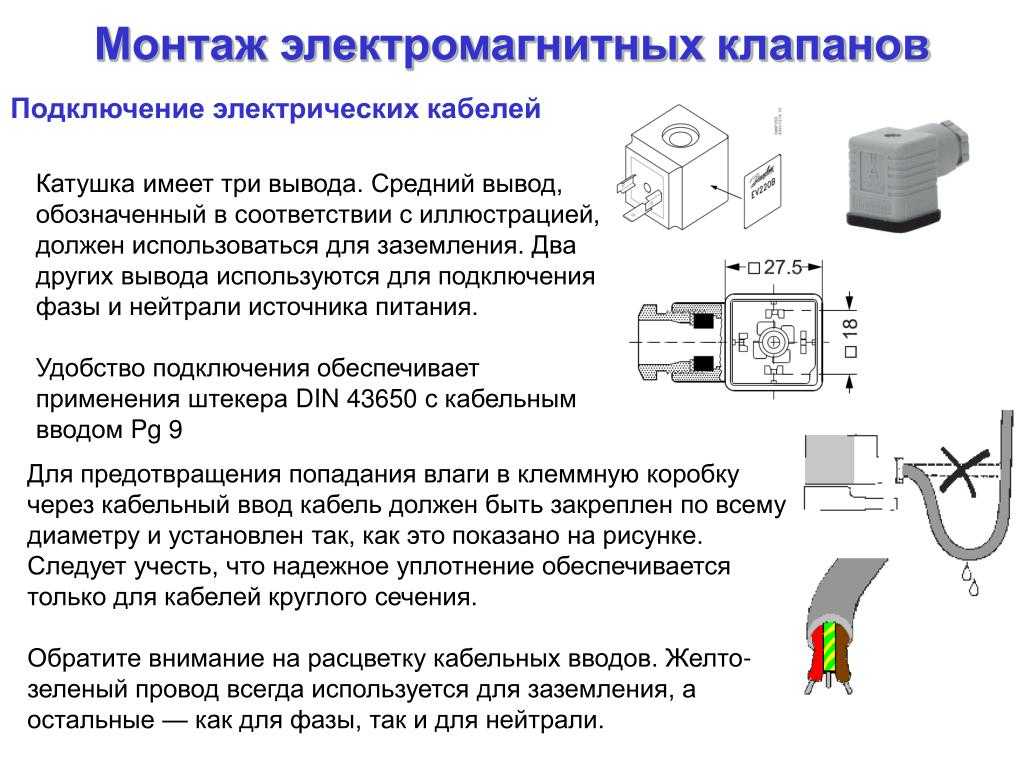

Катушка электромагнитная EVU 2

• Артикул: 042N7697
• Страна: Дания
• В наличии: 2 шт

Электромагнитная катушка EVU 2 для соленоидных вентилей и электронных терморегулирующих клапанов Danfoss. Температура окружающей среды: -40 — +60 °C. Степень защиты: IP 67. Клеммная коробка: Кабели подключаются к винтовым зажимам в клеммной коробке. Максимальное сечение вводного кабеля: 3×0.75 мм2.

4’551,09 P

Катушка 24V для BC-OM1

• Артикул: 12055
• Страна: Германия
• В наличии: нет

Катушка соленоида 24 VAC / 50-60 Гц для электронного регулятора уровня масла Becool BC-OM1.

Временно не продается

Катушка 220V для BC-OM1

• Артикул: 12091
• Страна: Германия
• В наличии: нет

Катушка соленоида 220 VAC / 50-60 Гц для электронного регулятора уровня масла Becool BC-OM1.

Временно не продается

Катушка 220V для BC-EMV

• Артикул: 051895
• Страна: Германия
• В наличии: нет

Катушка на 220 В / 50-60 Гц для соленоидного клапана Becool BC-EMV. Мощность — 6 Вт.

Временно не продается

Катушка электромагнитная 9100/RA6 HM2

• Артикул: 9100/RA6
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9100/RA6 для соленоидных вентилей Castel тип HM2. Напряжение питания 220/230 В переменного тока 50/60 Гц. Мощность 8 Вт, допуск по напряжению -10..+6%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9100/RA8 HM2

• Артикул: 9100/RA8
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9100/RA8 для соленоидных вентилей Castel тип HM2. Напряжение питания 380 В переменного тока 50/60 Гц. Мощность 8 Вт, допуск по напряжению -10..+10%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9110/RA7 CM2

• Артикул: 9110/RA7
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9110/RA7 для соленоидных вентилей Castel. Напряжение питания 240 В переменного тока 50/60 Гц. Мощность 8 Вт, допуск по напряжению -10..+10%. Степень защиты с вилкой: IP 66.

Временно не продается

Катушка электромагнитная 9160/RA2 HM4

• Артикул: 9160/RA2
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9160/RA2 для соленоидных вентилей Castel. Напряжение питания 24 В переменного тока 50/60 Гц. Допуск по напряжению -10..+10%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9160/RA6 HM4

• Артикул: 9160/RA6
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9160/RA6 для соленоидных вентилей Castel. Напряжение питания 220/230 В переменного тока 50/60 Гц. Мощность 8 Вт, допуск по напряжению -10..+6%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9300/RA2 HF2

• Артикул: 9300/RA2
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9300/RA2 для соленоидных вентилей Castel. Напряжение питания 24 В переменного тока 50/60 Гц. Мощность 8 Вт, допуск по напряжению -10..+10%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9300/RA4 HF2

• Артикул: 9300/RA4
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9300/RA4; для соленоидных вентилей Castel. Напряжение питания 110 В переменного тока 50/60 Гц. Мощность 8 Вт, допуск по напряжению -10..+10%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9320/RD2 HF3

• Артикул: 9320/RD2
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9300/RA2 для соленоидных вентилей Castel. Напряжение питания 24 В постоянного тока. Допуск по напряжению -5..+10%. Степень защиты с вилкой: IP 65.

Временно не продается

Катушка электромагнитная 9320/RA6 HM3

• Артикул: 9320/RA6
• Страна: Китай
• В наличии: нет

Электромагнитная катушка Castel 9320/RA6 для соленоидных вентилей Castel тип HM3. Напряжение питания 220/230 В переменного тока 50/60 Гц. Мощность 12 Вт, допуск по напряжению -10..+6%. Степень защиты с вилкой: IP 65.

Временно не продается

EVRA 10 соленоидный вентиль

• Артикул: 032F6210
• Страна: Германия
• В наличии: нет

EVRA это легко открывающийся сервоуправляемый соленоидный клапан, предназначенный для жидкостных, всасывающих и нагнетательных линий с аммиаком и фторсодержащими хладагентами. EVRA специально разработан, чтобы открываться и оставаться открытым при нулевом перепаде давления. Таким образом соленоидный клапан EVRA подходит для использования во всех холодильных установках и системах кондиционирования, где требуется перепад давления открытия равный 0 bar. EVRA доступен в качестве комплектующих, то есть можно отдельно заказать корпус клапана, фланцы и катушки. EVRA 10, 15 и 20 имеют шпиндели для ручного управления. Используется с катушками Coil Danfoss.

Временно не продается

EVRA 20 Клапан соленоидный

• Артикул: 032F6220
• Страна: Германия
• В наличии: нет

EVRA это легко открывающийся сервоуправляемый соленоидный клапан, предназначенный для жидкостных, всасывающих и нагнетательных линий с аммиаком и фторсодержащими хладагентами. EVRA специально разработан, чтобы открываться и оставаться открытым при нулевом перепаде давления. Таким образом соленоидный клапан EVRA подходит для использования во всех холодильных установках и сиcтемах кондиционирования, где требуется перепад давления открытия равный 0 bar. EVRA доступен в качестве комплектующих, то есть можно отдельно заказать корпус клапана, фланцы и катушки. EVRA 10, 15 и 20 имеют шпиндели для ручного управления. Используется с катушками Coil Danfoss.

Временно не продается

EVR AT 20 соленоидный вентиль

• Артикул: 032F6219
• Страна: Германия
• В наличии: 3 шт

EVRAT это легко открывающийся сервоуправляемый соленоидный клапан, предназначенный для жидкостных, всасывающих и нагнетательных линий с аммиаком и фторсодержащими хладагентами. EVRAT специально разработан, чтобы открываться и оставаться открытым при нулевом перепаде давления. Таким образом соленоидный клапан EVRAT подходит для использования во всех холодильных установках и сиcтемах кондиционирования, где требуется перепад давления открытия равный 0 bar. EVRAT доступен в качестве комплектующих, то есть можно отдельно заказать корпус клапана, фланцы и катушки. EVRAT 10, 15 и 20 имеют шпиндели для ручного управления. Используется с катушками Coil Danfoss.

28’200,00 P

Как работает двухходовой нормально закрытый электромагнитный клапан

ОПИСАНИЕ

Как работает 2-ходовой нормально закрытый электромагнитный клапан?

В некоторых отраслях промышленности для выполнения работы требуется использование жидкости или газа, например, в медицине и стоматологии. Несмотря на различия в областях, в которых используется этот тип оборудования, факт остается фактом: оборудование должно иметь возможность запускать и останавливать жидкость или газ по мере необходимости. Вот где электромагнитные клапаны вступают в игру.

Электромагнитные клапаны помогают контролировать поток жидкости или газа. Эти клапаны встроены в оборудование, чтобы оборудование можно было использовать безопасно и эффективно. Что делает соленоидный клапан, так это использует поршень, чтобы открывать или закрывать клапан, либо позволяя жидкости проходить через него, либо герметизируя его без каких-либо утечек. Это чрезвычайно важный процесс в автоматизации управления жидкостью и газом, и существуют разные типы электромагнитных клапанов, которые выполняют одну и ту же работу по-разному.

Нормально закрытый электромагнитный клапан — это один из способов управления потоком жидкости или газа. Этот клапан похож на другие электромагнитные клапаны тем, что он либо останавливает, либо запускает поток жидкости, но отличается процессом, который он использует для этого. Когда на нормально закрытый соленоидный клапан не подается питание, плунжер опускается, эффективно герметизируя клапан и предотвращая поток жидкости или газа. Когда на нормально закрытый электромагнитный клапан подается питание, магнитное поле заставляет плунжер подниматься. Это открывает клапан и позволяет потоку жидкости проходить через него.

Электромагнитные клапаны производства Solenoid Solutions

• SUBMINIATURE
• МИНИАТЮРНЫЙ
• СРЕДНИЙ ДИАПАЗОН
• БОЛЬШАЯ МОЩНОСТЬ

Узнайте больше о наших электромагнитных клапанах

Видео о работе электромагнитных клапанов

Двухходовые нормально закрытые электромагнитные клапаны порт и выход, называемый портом отверстия тела. Когда на клапан подается питание, плунжер открывается, позволяя среде течь через клапан в порт полости и из порта отверстия корпуса. Выключите питание. Отверстие закрывается, и поток через клапан прекращается.

Нажмите ниже, чтобы встроить эту инфографику на свой веб-сайт:

Принцип работы двухходового нормально закрытого электромагнитного клапана

5-Day Prototypes

Если вам нужен специальный электромагнитный клапан для вашего применения, Solenoid Solutions поможет вам на каждом этапе пути. Мы продаем напрямую, предоставляем практически мгновенные предложения по телефону, у нас есть инженеры, готовые помочь, и мы доставим ваш прототип в течение 5 дней или раньше!

Начни!

Как работает электромагнитный регулирующий клапан?

17 Сен Как работает электромагнитный регулирующий клапан?

Соленоиды используются в широком спектре механических функций. Как работает соленоид? Электромагнитная катушка из проволоки преобразует электрическую энергию в механическую. Положительные и отрицательные полюса совершают линейное движение в электромагнитном поле, перемещая поршень вперед или назад.

Мы находим соленоиды, используемые в таких автоматизированных устройствах, как спринклерные системы, силовые выключатели, автомобильные стартеры и многое другое.

Что такое электромагнитный регулирующий клапан?

Электромагнитный регулирующий клапан используется инженерами для автономного и удаленного управления потоком жидкости в системе, что устраняет необходимость в ручном закрытии и открытии клапанов. Текущей средой может быть вода, воздух, газ, масло, пар или хладагент.

Электромагнитный регулирующий клапан состоит из двух основных компонентов: соленоида сверху и системы клапанов снизу. Электромагнетизм, вызванный токами, перемещает поршень либо вверх, либо вниз, чтобы зажать и контролировать поток. Электромагнитный регулирующий клапан бывает «нормально закрытым» или «нормально открытым».

Как работает электромагнитный клапан?

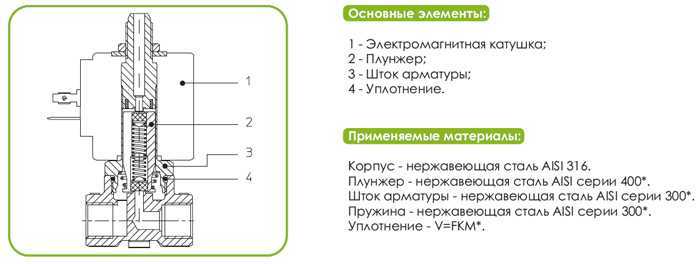

Электромагнитный клапан состоит из двух частей: электромагнита и корпуса клапана. Сам соленоид содержит электромагнитно-индуктивную катушку, окружающую железный центр (поршень).

Для электромагнитного клапана, который является «нормально открытым», клапан закрыт при отсутствии питания. Чтобы «открыть» клапан, ток активирует магнитное поле и перемещает поршень. Но когда клапан «нормально закрыт», ток питания поднимает поршень, открывая отверстие и позволяя среде течь через клапан.

Типы соленоидных клапанов

Поскольку соленоидные клапаны очень полезны во многих областях, разные конструкции выполняют разные функции. Ниже описаны пять распространенных типов электромагнитных клапанов.

1. Клапаны прямого действия

Электромагнитный клапан прямого действия (или прямого действия) прост и обычно используется для приложений с относительно небольшим расходом. По своей функции он не зависит от внешнего давления. Клапан открывается прямым действием, когда электромагнитная активность в катушке тянет плунжер вверх, чтобы позволить среде пройти через него (или наоборот для обычно открытых клапанов).

Клапаны прямого действия не имеют минимального рабочего давления или перепада давления. Диаметр отверстия (вместе с магнитной силой, приложенной к электромагнитному клапану) определяет скорость потока и максимальное рабочее давление.

2. Пилотные клапаны

Пилотные клапаны (также называемые «сервоприводными» или «пилотными») представляют собой клапаны непрямого действия. Открытие и закрытие этих клапанов происходит при перепаде давления среды, поэтому минимальное давление 0,5 бар. Клапаны с пилотным управлением требуют меньше электроэнергии, работают медленнее и требуют полной мощности, чтобы оставаться открытыми. Эти электромагнитные клапаны лучше всего подходят для приложений с высокой скоростью потока и достаточным перепадом давления.

Непрямой клапан работает в одном направлении. Между впускным и выпускным отверстиями находится резиновая мембрана с небольшим отверстием для потока среды из впускного отверстия в верхний отсек. Усиление от камеры дополнительного давления позволяет меньшим соленоидам управлять большим расходом.

Когда клапан обычно закрыт, входное давление над мембраной и поддерживающая пружина над ней удерживают его закрытым. Пилотное отверстие открывается, когда на соленоид подается питание, и давление над диафрагмой уменьшается. Это создает перепад давления с обеих сторон мембраны, заставляя ее подниматься, чтобы среда могла течь к выходному порту из входного. Для «нормально открытого» клапана этот процесс работает с теми же деталями, но в обратном порядке.

3. Двухходовые клапаны

Двухходовые клапаны являются наиболее распространенным типом электромагнитных регулирующих клапанов. Есть два порта: порт полости и порт отверстия корпуса. Каждый порт поочередно используется как для запуска, так и для остановки потока мультимедиа.

Двухходовой клапан настроен либо на «нормально открытый», либо на «нормально закрытый». Нормально закрытые двухходовые клапаны встречаются чаще и остаются закрытыми до тех пор, пока электрическая энергия не заставит клапан открыться.

Нормально закрытый электромагнитный клапан является наиболее распространенным и остается закрытым до тех пор, пока источник питания не заставит его открыться. Нормально открытый клапан открыт по умолчанию до тех пор, пока источник питания не закроет клапан. Когда подача электроэнергии прекращается, клапан снова открывается в исходное состояние.

4. Трехходовые клапаны

Конструкция трехходовых электромагнитных клапанов включает три порта. Трехходовой клапан хорошо подходит для операций, требующих переменного и исчерпывающего давления. Одновременно могут быть подключены только два порта. Ниже приведены различные настройки, связанные с трехходовым клапаном.

● Установка для смешивания (два входа и один выход): Когда плунжер перекрывает нижнее отверстие в режиме холостого хода, среда течет от верхнего входа к выходу. При подаче питания поршень поднимается, чтобы закрыть верхний выход, поэтому среда направляется от другого входа к выходу.

● Отводящая установка (один вход и два выхода): Когда плунжер перекрывает нижнее отверстие в режиме обесточивания, среда перемещается от входа к верхнему выходу. В режиме питания плунжер перемещается вверх, чтобы закрыть верхний выход, поэтому среда направляется от входа к другому выходу.

● Универсальная установка: Эта конструкция позволяет среде течь в любом направлении, но, как и в вышеупомянутых двухходовых клапанах, одновременно подключаются только два порта.

5. Четырехходовые клапаны

Четырехходовые клапаны обычно используются с цилиндром или приводом двойного действия и имеют четыре или более портовых соединения. Два из четырех портов обеспечивают давление, а два других используются для давления выхлопных газов. Настройки четырехходового клапана могут быть нормально открытыми, нормально закрытыми или универсальными.

Применение электромагнитных клапанов

Электромагнитные клапаны используются во многих процессах, будь то высокое или низкое давление или малый или большой расход. Ниже приведены некоторые примеры использования электромагнитных регулирующих клапанов для управления давлением, направлением и потоком среды в процессах.

● Пневматические приводы

● Производство продуктов питания и напитков

● Коммерческие охлаждения

● Системы ирригации

● Посудочные машины и другие стиральные машины

● ДАЛИКИ

КОНТАРЕНИЯ Баттерфли Электромагнитные рабочие клапаны используются во многих приложениях для облегчения процессов, требующих автоматического или дистанционного управления клапанами.
