Что такое шпиндель в задвижке и для чего он нужен, устройство
Конструкция задвижки предполагает наличие специального элемента. Шпиндель необходим для изменения положения затвора. Шток используется в комплекте с гайкой. Благодаря этой паре затворный элемент перемещается. Шпиндель обеспечивает удобное управление его перемещением. С одной стороны шпиндель соединен с затвором, который находится в корпусе. А вторая сторона выходит за пределы этого корпуса. Она служит для соединения с элементами управления.
Конструктивные особенности
Конструкция штока состоит из:
- части с нарезанной ходовой резьбой;
- части под сальник;
- компонентов, которые соединяют его с затвором.
Выдвижные модели имеют специальную головку, выполненную в прямоугольной форме. Это исключает поворот элемента. Материал для производства должен соответствовать условиям эксплуатации. Производители используют износоустойчивые и прочные материалы. Российские и зарубежные производители чаще использую сталь.
Производство изделия осуществляется на специальном токарно-винторезном оборудовании. Они используются в запорной арматуре. Модели бывают выдвижными и невыдвижными. Изделия первого типа выполняют поступательные или винтовые передвижения. Шпиндель с гайкой размещены за пределами корпуса. В невыдвижных гайка и резьба располагаются в перемещаемой среде.
Задвижки с выдвижным и невыдвижным шпинделем
Ходовая часть – это резьбовая пара шток и гайки. Это базовый компонент, передающий усилие от вращения маховика к затворному элементу. Он может размещаться в полости самой арматуры или быть снаружи:
- Выдвижной шток соединяется с затвором своей нижней частью. Гайка размещена снаружи. Когда маховик вращается, шток продвигается вверх на величину хода затворного компонента. Устройство такого типа продлевает срок эксплуатации арматуры. Поэтому ее можно применять для работы с агрессивными средами. При высоких температурах задвижки с выдвижным элементом также могут использоваться.
Отличаются надежностью и простотой эксплуатации. В таких изделиях предусмотрен доступ к сальниковому уплотнению. Недостатком является вес и большая строительная высота. При использовании таких изделий нужно оставить свободное пространство над маховиком. - В моделях с невыдвижным элементом ходовая часть расположена в полости арматуры. Он закрепляется верхней частью и не изменяет своего расположения при открытии и закрытии арматуры. Когда маховик вращается, затвор вместе с ходовым органом перемещается вверх или вниз по отношению к штоку. В таких изделиях резьба расположена в рабочей среде. Доступ к сальнику перекрыт. Модели такого типа обладают меньшей устойчивостью к агрессивным средам. Они не способны полноценно функционировать в условиях повышенной сложности. На ответственных объектах их не монтируют. В отличие от предыдущих вариантов, арматура с невыдвижным штоком имеют небольшую строительную высоту и малый вес.
Отличаются надежностью и простотой эксплуатации. В таких изделиях предусмотрен доступ к сальниковому уплотнению. Недостатком является вес и большая строительная высота. При использовании таких изделий нужно оставить свободное пространство над маховиком.Задвижки ДУ в Челябинске можно купить с доставкой в нашем интернет-магазине.
Четырехсторонний станок с универсальным шпинделем 4PM180/5 — цена, отзывы, характеристики с фото, инструкция, видео
Четырехсторонний станок с универсальным шпинделем 4PM180/5 применяется на малых и средних предприятиях по производству погонажных изделий. Данный вид оборудования, является неотъемлемой частью в технологии, при производстве профилированных изделий.
Четырехсторонние станки предназначены для точной обработки заготовок с четырех сторон с целью получения качественной продукции за один проход. Применение данного оборудования, начинается от калибровки доски и до производства различных профилированных изделий, таких как: половая доска, вагонка, багета, плинтуса, наличники и т.д.
Особенности конструкции
- Высокая точность обработки достигается благодаря специальной конструкции шпиндельных узлов с повышенной жесткостью и точностью изготовления;
- Увеличенная скорость резания повышает чистоту обработки заготовки;
- На первом нижнем шпинделе четырехстороннего станка устанавливается пазовая фреза для формирования дополнительной базы, что позволяет повысить качество готового изделия;
- Простота и удобство настройки станка осуществляется благодаря удобному расположению органов управления;
- Станок 4РМ180/5 оборудован цифровыми индикаторами перемещения суппортов;
- В стандартную комплектацию четырехстороннего станка входит шумоизоляционная кабина;
- Компактность и небольшой вес четырехстороннего станка позволяют устанавливать его в небольших неподготовленных помещениях;
| Характеристика | Значение |
|---|---|
| Ширина обработки, мм | 18-180 |
| Толщина обработки, мм | 7-120 |
| Длина переднего стола, мм | 1700 |
| Скорость подачи, м/мин | 6; 12 |
Количество шпинделей, шт. | 5 |
| Посадочные диаметры шпинделей, мм | 40 |
| Диаметр фрезы нижнего шпинделя наружный, (номинальный), мм | 120 |
| Высота рабочего стола, мм | 900 |
| Диаметр подающих роликов, мм | 120 |
| Диаметр профильных фрез верхнего горизонтального и универсального шпинделей, мм: | |
| наименьший | 100 |
| наибольший | 180 |
| Рабочая длина вертикальных шпинделей, мм | 130 |
| Рабочая длина горизонтальных и универсального шпинделей, мм | 190 |
| Диаметр подающий роликов, мм | 120 |
| Частота вращения шпинделей, об/мин | 6000 |
| Мощность двигателей, кВт | |
| первого нижнего шпинделя | 5,5 |
| правого и левого шпинделей (один двигатель) | 7,5 |
| верхнего шпинделя | 5,5 |
| универсального шпинделя | 4 |
| Мощность двигателя подачи, кВт | 1,5 |
| Общая установленная мощность, кВт | 24 |
| Диаметр аспирационных отверстий, мм | 120 |
| Габаритные размеры, мм: | |
| длина | 3810 |
| ширина | 1530 |
| высота | 1530 |
| Масса 4PM180/5 , кг | 1650 |
Особенности 4РМ180/5:
- Высокоточные, динамически сбалансированные шпинделя, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества строгания с точностью до 0,01 мм.
- Станина, прошедшая специальную термообработку, обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
- Настройка всех шпинделей легко и удобно производится с передней панели станка 4РМ180/5, не открывая защитного ограждения. Отсчет размеров настройки производится по цифровым индикаторам с точностью 0,1 мм
- Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем твердого хрома (0.3 мм) для достижения повышенной износоустойчивости. Полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.
- Имеется система подачи смазки на рабочий стол, что исключает налипание смолы на столе и значительно снижает усилие на механизм подачи.
- Эргономичная панель пульта управления разработана с учетом мировых тенденции в станкостроении для максимальной защиты и удобства управления станком 4РМ180/5.
- Приводные верхние рифленые ролики на входе с возможностью перемещения по оси на необходимую ширину обработки позволяют обрабатывать широкие заготовки, обеспечивая высокоточную и надежную подачу заготовок.
- На выходе заготовку протаскивают три высокопрочных прорезиненных ролика, не позволяющие повредить заготовку. Обеспечивается высокое качество обработанной поверхности.
- Привод подающих роликов осуществляется от одного электродвигателя через систему отклоняющих звездочек цепной передачей. Данная схема позволяет установить траверсу механизма подачи на верхний суппорт.
- Траверса с подающими роликами установлена на верхнем суппорте и настраивается на толщину обрабатываемой заготовки совместно с настройкой верхней фрезы. Обеспечивается сокращение времени переналадки, удобство настройки станка и увеличение производительности.
- Передача крутящего момента на шпинделя осуществляется высокопрочными плоскими ремнями с удобным доступом к натяжному устройству. Обеспечивается надежность работы и удобство обслуживания.
- Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
- Привод вертикальных шпинделей осуществляется от одного электродвигателя через систему отклоняющих роликов высокопрочным плоским ремнем. Обеспечивается наименьшее расстояние между правым и левым вертикальными шпинделями, что позволяет повысить точность обработки боковых поверхностей, снизить энергоемкость и металлоемкость станка.
- Станок оснащен пятым универсальным шпинделем с возможностью поворота на 360° относительно обрабатываемой заготовки, что позволяет обрабатывать изделия со сложным профилем и устанавливать пильные диски для раскроя заготовок по толщине.
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос

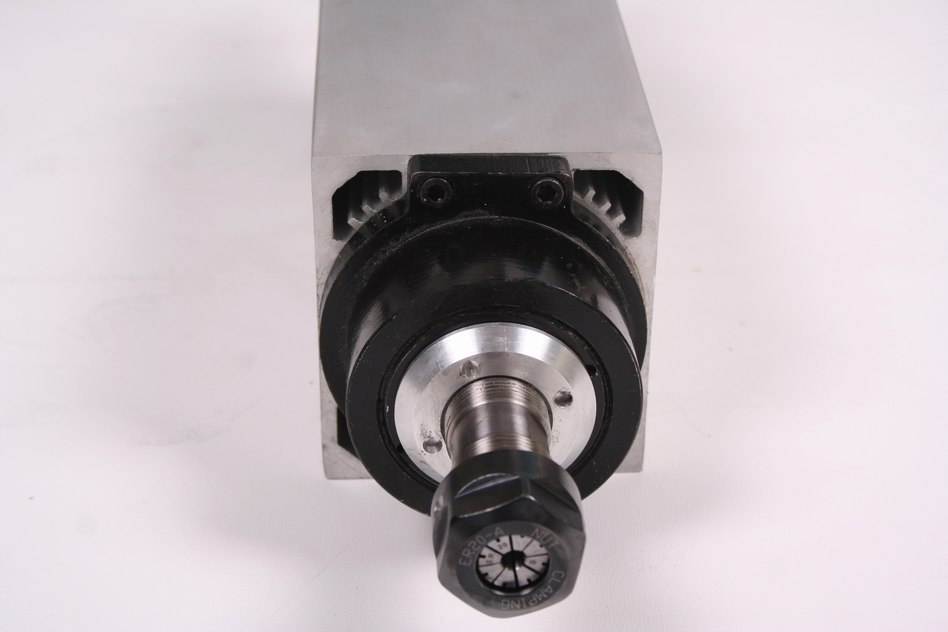

Spindle Stock-Fotos und Bilder — Getty Images
- CREATIVE
- EDITORIAL
- VIDEOS
Beste Übereinstimmung
Neuestes
Ältestes
Am beliebtesten
Alle Zeiträume24 Stunden48 Stunden72 Stunden7 Tage30 Tage12 MonateAngepasster Zeitraum
Lizenzfrei
Lizenzpflichtig
RF und RM
Durchstöbern Sie 2.593
