Циркулярная пила — это… Что такое Циркулярная пила?

Дисковая (циркулярная) пила

Циркулярная пила — инструмент со множеством (зубьев) для резки (распиловки) твёрдых материалов (древесина, пластик). Выполняется циркулярная пила в виде металлической пластины, на рабочей кромке которой расположены зубья. Она даёт возможность производить наклонные, продольные и поперечные пропилы.

Основные характеристики пилы

Основными характеристиками пилы является: диаметр, ширина реза, ширина полотна пилы, центральное отверстие и количество зубьев. Не менее важным является шаг зубьев полотна. Шаг-это расстояние между резцами, и как правило указывает в мм. Формула указанная ниже, применяется при расчёте шага зубьев полотна:

Шаг= (диаметр*π)/количество зубьев

Резец пильного полотна

Резец пильного диска-это одна из основных составных частей пилы. Передний угол резца и тип резца отличаются в зависимости от изделия, которое предполагается распилить. Здесь указано несколько общих углов резца для изделий различных материалов:

  1. 1)5-10 градусов(отрицательный)-поперечная распиловка древисины маятниковыми и паралельными пилами. Поперечная распиловка планок совместно с использованием обрезочных устройств с попутной подачей материала.
  2. 2)2-5 градусов(отрицательный-поперечная резка металлов с ручной подачей материала, а также резка пластиков и ламинированных плит.
  3. 3)6-10 градусов-поперечная распиловка древесины, твердых пластиков, ламинированных и фанерных плит.
  4. 4)5-15 градусов-поперечная распиловка древесины. Форматная раскройка древесно-стружечных плит, пластика, декоративной фанеры и фанерных панелей.
  5. 5)22 градуса-продольная распиловка сухой и сырой древесины.
  6. 6)25-30 градусов-продольная распиловка сухой и сырой древесины.

Положительный угол заточки зубьев позволяет хорошо пилить дерево, дерево с гвоздями, пластик и т. п. а отрицательный угол сможет пилить жесть и медь. Как уточнение: если зуб загнут по ходу вращения диска — это положительный угол заточки; если против хода — отрицательный

Тип резца указывает, каким образом заточена верхняя часть зубьев полотна. Имеется огромное количество вариантов и комбинаций этих вариантов.

Шпоночные канавки и отверстия под штифты

Отверстия под штифты, а также используемые для крепления указываются с помощью круговой шкалы или «кромка к кромке». Если у полотна одно отверстие под штифт, то между центром диаметра и полотна пилы указывается расстояние центр-центр. Для отверстия, используемого для крепления указывает Внутренний диаметр, угол зенкования, или же внешний диаметр, а также вид винта. Помимо всего прочего, на диск могут быть шпоночные канавки, которые отличаются шириной, глубиной и количеством.

Заточка

Как правило, зуб с передней части затачивается ровно. Для максимальной остроты зуб также затачивается попеременно или чашеобразно.

Сплав

Сталь, используемая для изготовлния пильных полотен, обладает высоким качеством. Это упругая сталь, закалённая для высокой прочности и стабильности полотна пилы. После разрезания сталь отправляется на закалку.

Твёрдые сплавы-это материал, в большой степени, состоящий из карбидов, помещённых в связующие вещества в ходе процесса, называемого спеканием(агломерацией). Самым обычным карбидом является вольфрамовый карбид, а самое обычное связующие вещщество кобальт. Для увелечения вязкости в некоторых случаях добавляется другие металлические вещества.

Вольфрамовый карбид состоит из очень маленьких зёрен, величина которых измеряется, приблизительно, в пределах 1-7 my(1 my=0,001)

Путём изменения величины зёрен можно добиться более твёрдых или мягких сплавов. более твёрдый даёт большую износостойкость, но также становиться чуствительнее к ударам и толчкам.

Сорт твёрдого сплава выбирается в зависимости от области применения. Твёрдый металл содержит, как правило, очень маленькие зёрна и маленькую часть связующего вещества, в то время как мягкий металл имеет большие зёрна и много связующего вещества. Обычное применение мягкого варианта твёрдого сплава-это резка стали. Твёрдость сплавов измеряется в единицах «твёрдость по Викерсу».

Напайки

Диски циркулярной пилы бывают с твердосплавными напайками и без напаек. Диски без напаек применяются для получения чистых и ровных пропилов в мягком дереве. Диски с твердосплавными напайками применяются для работы твердым деревом, пластиком, тонким металлом, легко распилит попавшийся гвоздь и спокойно продолжит свою работу. Однако, работая с таким диском, пропил получается не очень чистым, даже слегка «лохматым».

Уход за пилой

Пильное полотно-это высокоточный инструмент, и он требует тщательного ухода для максимального скрока службы. Лезвие также вовремя подлежит заточке, когда количество распиливаемой поверхности становиться неприемлимым. это обычно происходит когда износ фаски составляет, примерно 0,1 мм или когда от режущей кромки откалывается частица. Обычное пильное полотно из твёрдых сплавов выдерживает 20-25 заточек в зависимости от величины зубьев. При заточке необходимо использовать подкладку, т.к. зубья очень чуствительны к толчкам и ударам. Чаще очищайте лезвие, потому что опилки, смешиваясь со смолой, образуют налёт, покрывающий лезвия и полотно. За счёт этого налёт увеличивает трение, что увеличивает температуру, лезвия при работе нагреваются. Это увеличивает их износ и, в худшем случае, приводит к поломке.

Ведущие производители дисковых пил

  1. Северная Европа- Swedex AB
  2. Восточная Европа-GASS, Pilаna
  3. Азия-KANEFUSA, Dimar
  4. Россия-Шведекс СПб( филиал Swedex AB в России), Nook.LTD
  5. Западная Европа-Leitz, Leiko, AKE Knebel GmbH& Co.KG

Классификация циркулярных пил

  • Малые циркулярные пилы (глубина пропила 40-46 мм).
  • Средние циркулярные пилы (глубина пропила 50-55 мм).
  • Большие циркулярные пилы (глубина пропила 65-70 мм).
  • Циркулярные пилы профессионального класса (глубина пропила 65-140 мм).

См. также

dic.academic.ru

Дисковая и циркулярная пила. Как ею пилить, и для чего она нужна?

Предтечей современных автоматических пил были орудия из камня, кости, на которые наносились зазубрины с одного края. Начало этому инструменту было положено еще в четвертом тысячелетии до нашей эры. Используют их как в хозяйственных работах, так и при создании различных произведений искусства.

Потом на смену камню и кости пришли медь, железо, сталь. Первые механические пилы появлялись в XXIV веке в Германии. Пилы с электрическим мотором получили широкое распространение только в XX веке.

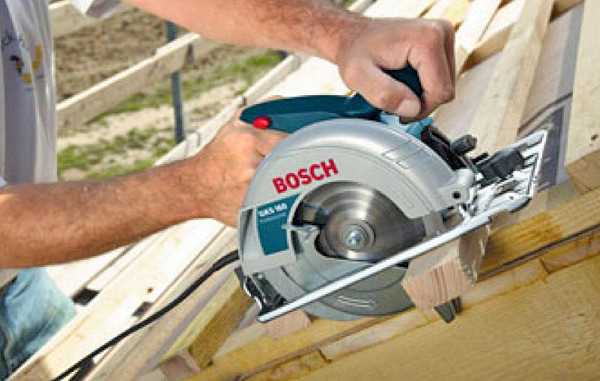

Как пользоваться циркулярной пилой

Как правильно работать с инструментом:

  • При работе не используйте зажимы, тиски, иные способы жесткого закрепления обрабатываемой детали. Недопустимо удерживать ее руками или корпусом тела.
  • Не стоит перегружать инструмент, делая не предназначенную для него работу.
  • При сломанной клавише «вкл/выкл» не стоит использовать инструмент.
  • При замене аксессуаров, проведении регулировки и прочих работ инструмент должен быть отключен от сети питания.
  • Хранение инструмента стоит производить в труднодоступных для детей и домашних животных местах.
  • Не забывайте периодически производить техническое обслуживание своего инструмента.

Что можно сделать циркулярной пилой

Принцип работы этого агрегата основан на вращении электродвигателем режущего диска. Конструкция пилы представлена в двух вариантах: ручная или стационарная. Важное отличие этих двух версий в том, что усилие от двигателя на диск в стационарной модели передается через ремень, в ручной же сам диск закреплен на валу. Пила может производить распил дерева как вдоль волокон, так и поперек них, производить выборку четверти. Инструментом можно отпилить мягкий металл, пластик, если использовать специальные диски.

Настройка циркулярной пилы

Перед началом работы следует:

  • поставить диск;
  • убедиться в надежности его закрепления;
  • убедиться в том, что защитный кожух свободно открывается и возвращается в исходное положение при отпускании ручки;
  • проверить корректность установки расклинивателя;
  • убедиться в правильной работе пилы, продержав ее во включенном режиме 10 секунд без нагрузки.

Отрегулировать пилу перед работой достаточно просто. Для этого необходимо:

  1. Настроить положение направляющего шлица на столе и диска с помощью штангенциркуля, ровно поставив направляющие слоты по лезвию. При проверке зуба в передней и задней части лезвия расхождение не должно превышать 0.05 мм
  2. Следует проверить параллельный упор с пазом или шлицем. Здесь смещение также не должно быть больше 0.05 мм
  3. Необходимо совместить расклинивающий нож с лезвием так, чтобы он оказался на одной линии с лезвием. В случае несовпадения более точная регулировка достигается вращением шайб

Совет! При снятии ножа следует запомнить положение регулировочных шайб, чтобы впоследствии не настраивать их заново.

  1. Надежно затянуть крепежные болты, чтобы защитить стол и сам аппарат от вибрации

Для чего нужна дисковая пила

Она предназначена, чтобы осуществлять распил досок хвойных и лиственных пород с влажностью, составляющей не более 50% и толщиной не более 64 мм. Допускается резать фанеру, газобетон, древесно-стружечные, асбестоцементные и цементно-стружечные плиты.

Циркулярная пила. Как ею пилить

Основные этапы работы с инструментом:

  • Установите минимальную глубину пропила, отрегулировав величину выхода диска вниз.
  • Установите направляющую по размеру детали, измерив длину от края диска до края подошвы пилы. Разметьте материал.
  • Сделайте начальный пропил размером 3–5 мм.
  • Продолжайте пилить материал, не делая остановок на всем пути хода лезвия.
  • Используйте клейкую ленту на месте пропила, чтобы избежать сколов.

Помните, что пила является средством повышенной опасности, и для удобной  и безопасной работы следует внимательно изучить технику безопасности при работе с инструментом.

pro-instrument.com

описание основных характеристик, обзор пильных дисков, особенности работы с циркулярной пилой

В статье описано как правильно подойти к выбору циркулярной пилы. Описаны основные технические характеристики дисковых пил. Даны советы по выбору циркулярной пилы.

Циркулярная пила предназначена для работы как пиломатериалом, так и для раскроя листового материала. По сравнению с другим электроинструментом, например с электролобзиком, при распиле досок циркулярная пила обладает значительно большей производительностью. Если же сравнивать распил листового материала, например ДСП, то циркулярная пила значительно превосходит тот же электролобзик по производительности, но что более важно по ровности пила.

Однако циркулярные пилы бывают различные, как по своим характеристикам, так и по назначению. Перед тем как перейти к выбору пилы следует определиться какой вид работ эта пила будет выполнять. Поэтому давайте посмотрим, для чего обычно применяется дисковая пила в домашнем хозяйстве, и исходя из этого сформулируем основные критерии которыми должна обладать циркулярная пила.

  • Раскрой листового материала. В быту обычно речь идет о фанере, ДВП, ГВЛ, ЦСП и аналоги. Как правило эти материалы имеют толщину не более 20 мм. Это обстоятельство важно для дальнейшего рассмотрения характеристик дисковых пил.
  • Распил досок. На мой взгляд наиболее крупная доска которая чаще всего используется в домашнем хозяйстве это 50х200 мм. Доску с таким сечением применяют в качестве основания пола. Справедливости ради стоит заметить, что в последнее время это скорее исключение, т.к. самое большая толщина у доски для евро пола 40мм.

Учитывая основные области применения циркулярной пилы давайте рассмотрим основные характеристики. На мой взгляд самыми важными характеристики циркулярных пил для бытового применения является: глубина пила под углом 90 градусов, вес, эргономика пилы и дополнительные принадлежности.

Глубина пила

Глубина пила у различных моделей дисковых пил различная. В первую очередь глубина пила зависит от размера пильного диска. Учитывая, что 99% времени циркулярная пила будет распиливать доски толщиной не более 50 мм, то из всего многообразия пил можно сразу выбрать линейку моделей с диаметром диска 165-180 мм.

Вес

Если немного разобраться в моделях циркулярных пил, то станет ясно, что между пилами с диаметром диска в среднем 170 мм и пилами с диском 230 мм, в отношении их веса наблюдается большая разница. Обратите внимание на то, что одинаковые модели предназначенные для различных размеров дисков имеют разницу в весе порядка 2 кг, а это примерно 50 % веса пилы.

Это обстоятельство довольно существенно. Дело в том, что ни смотря на то, что все циркулярные пилы снабжены двумя ручками, в большинстве случаев приходится работать одной рукой. Поэтому снижение веса пилы на 50% это очень ощутимо при работе, особенно длительной.

Естественно у пил с большим диаметром диска и мощность больше. Но если учесть нагрузку которую испытывают руки, то вес оказывается важнее производительности, для бытового применения на 100%.

Эргономика дисковый пилы

Пользоваться дисковой пилой само по себе труд не для слабых, а если она еще и норовит выскользнуть из рук, то это еще сильнее усложняет работу. Поэтому при выборе пилы следует выбирать модель с резиновыми вставками на рукоятках.

Второй момент на который следует обратить внимание это плавность работы защитного кожуха (кожух который защищает нас от диска). Потяните за ручку на кожухе и удостоверьтесь, что он открывается плавно и без лишних усилий. Наличие значительного усилия при открывании кожуха приводит к дополнительной нагрузке при начале пиления, и что самое главное к неровному запилу. Речь идет о самом начале пила, в момент когда начинает открываться кожух диска.

Далее обратите внимание на качество изготовления платформы и параллельного упора. Параллельный упор при работе с дисковой пилой применяется достаточно часто. Во-первых, параллельный упор должен легко сниматься и устанавливаться, во-вторых, он должен удобно фиксироваться, в третьих, он должен быть добротным и крепким. Если параллельный упор изготовлен из не каленой стали методом штамповки, то вероятность его погнуть во время работы довольно большая.

Еще одна важная особенность циркулярных пил это возможность дополнительно приобрести специальные линейки (шины) направляющие. Они необходимы для ровного распила листового материала. С их помощью распил листа по ровности пила ничем ни будет отличаться от распила выполненного на промышленном станке.

Подводя итоги можно сказать, что для бытового применения следует выбирать циркулярную пилу с глубиной реза не более 55 мм и соответственно с размером диска 170 мм, при этом она должна обладать минимальной массой. Если вы планируете строить мебель или какие-либо конструкции, где необходим точный ровный рез, то следует подбирать модель для которой в продаже имеются специальные шины направляющие.

В заключении хочется сказать еще о двух разновидностях циркулярных пил это гипоидная пила и погружная. Гипоидная пила это скорее экзотика для нашей страны. Ее особенность в том, что двигатель расположен не на одной оси с диском, а перпендикулярно ему. В результате чего пила получается более компактной. С одной стороны это достаточно удобно, но учитывая больший вес и достаточно большую стоимость, она не получила большого распространения.

Второй вид пил это погружные пилы. Этот тип пил используется в основном в мебельном производстве, т.к. позволяет делать ровные без сколов резы.

mhremont.ru

Как выбрать циркулярную пилу зная ее основные характеристики?

Электрическая циркулярная пила – инструмент, пользующийся спросом вот уже в течение нескольких десятилетий. Инструмент служит надежным помощником как для профессионалов, использующих подобные пилы ежедневно, так и для простых людей, пользующихся «циркуляркой» исключительно для своих личных нужд.

Выбор циркулярной пилы

Человек, решивший осуществить покупку данного девайса, должен обладать набором знаний для того, чтобы в итоге сделать правильный выбор и приобрести ту модель, функции которой будут использованы по максимуму в его хозяйстве.

Вышеупомянутый набор знаний подразумевает, прежде всего, понимание основных характеристик, свойств и возможностей этого инструмента, а также разборчивость в модификациях циркулярных пил.

Оптимальный бюджетный вариант циркулярной пилы для дома, мнение пользователя — видео

Выбирая подобное изделие, на рынке можно столкнуться с большим разнообразием брендов – здесь присутствуют именитые марки, такие как «Зубр», «Интерскол», «Bort». Популярность инструмента с таким названием обусловлено, прежде всего, не высоким качеством, а большим количеством рекламы этих брендов.

[note]Стоит заметить, что приобретая изделие, носящее незнакомое название, совсем не обязательно ожидать скорейшей поломки – его качество вряд ли будет хуже качества «знаменитостей» на рынке электроинструмента.[/note]

Просто в этом случае дилеру не удалось настолько раскрутить свой бренд, чтобы он стал узнаваем всеми. Единственный неприятный момент, который может возникнуть в случае покупки изделия незнакомого бренда – это гарантия на инструмент, а точнее, ее возможное отсутствие.

Дилер популярных марок непременно обеспечит вам бесплатное обслуживание в течение гарантийного срока, а вот о нераскрученных брендах нельзя сказать такого с уверенностью. Продавая свои изделия, такие дилеры могут не иметь авторизации сервисного центра, которая позволяла бы им обслуживать изделия конечных потребителей.

Характеристики

Как правило, артикул каждой пилы состоит из трех букв и двух цифр, отделенных друг от друга знаком дроби, либо знаком тире. Например, модель одной из циркулярных пил в линейке инструмента «Ставр» обозначается как ПДЭ 165/1300. ПДЭ – сокращенное от «пила дисковая электрическая».

Первая цифра говорит о диаметре пильного диска, выраженном в миллиметрах, вторая – о потребляемой мощности инструмента. Таким образом производят обозначения моделей своих пил многие бренды. Это сделано для того, чтобы человек, взглянув на название – сразу понимал, что представляет собой данный девайс.

Переносная циркулярная пила

Детально рассмотрим основные параметры электрических циркулярных пил:

Потребляемая мощность

Для данных изделий бытового класса значения мощности находятся в интервале 1300-2200 Вт. Профессиональные модели могут иметь и больщую мощность, что вполне объяснимо, ведь в этом случае акцент ставится, прежде всего, на повышенный ресурс и увеличенную производительность.

Диаметр пильного диска

Также как и мощность, этот параметр является одним из важнейших показателей для электрических циркулярных пил. Наименьшим из возможных значений является диск с диаметром 140 мм.

Наибольшим – 235 мм. Опять же, речь идет о моделях бытового класса, потому как профессиональная линейка может иметь модели и с большим диаметром пильных дисков.

Диаметр имеет прямую зависимость от мощности инструмента. Как правило, чем выше мощность, тем большего диаметра диском оснащен инструмент.

Глубина реза

Является не таким важным показателям, как первые два, но, тем не менее, на глубину так же стоит обратить внимание при выборе.

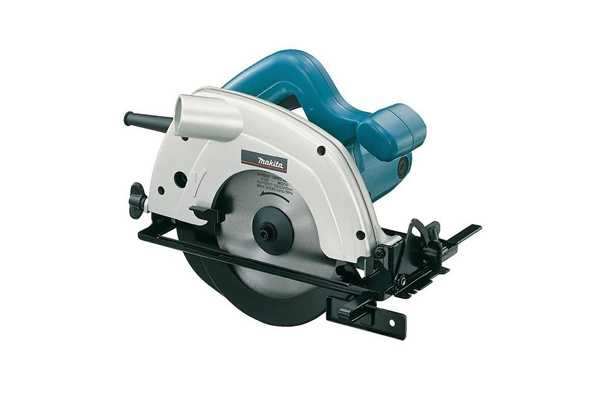

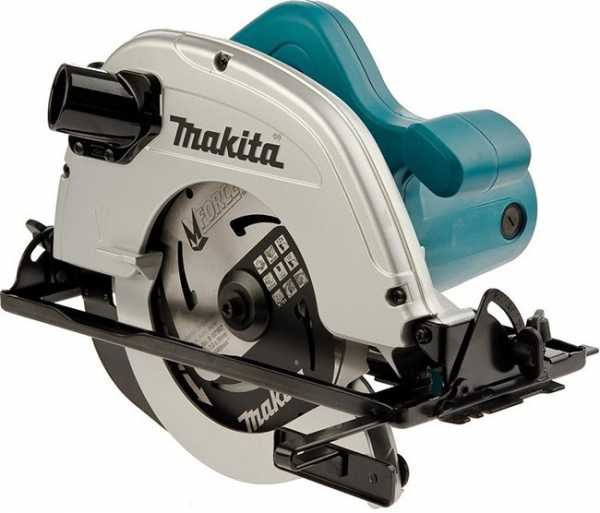

Makita 5704R — самая популярная модель на рынке. Может пилить даже металл. Хорошая глубина реза

Данная характеристика приводится для того, чтобы дать понимание потенциальному потребителю о возможности инструмента, ведь каждый возможный владелец примерно представляет, деревянные изделия каких размеров будут подвергаться распиловке.

Обычно в паспортах и каталогах приводится значения глубины реза под двумя разными углами – 90 градусов и 45 градусов. Имеется ввиду угол между плоскостью пильного диска и плоскостью платформы инструмента.

В стандартном положении этот угол равен 90 градусов, однако многие модели циркулярных пил имеют подвижную платформу, которая, поворачиваясь относительно пильного диска, меняет угол.

Нетрудно догадаться, что глубина реза зависит от размера самого диска. К примеру, модель пилы, оснащенная пильным диском диаметром 235 мм, при стандартном положении платформы способна «справиться» с деревянным изделием толщиной 87 мм.

При повороте платформы на угол 45 градусов толщина уменьшится до значения 65 мм. В паспортах и каталогах зачастую приводят такие параметры, как частота оборотов в минуту, наличие плавного пуска, длина сетевого шнура и т.д.

Данные значения не являются определяющими при покупке циркулярной пилы, поэтому рассматривать подробно каждое из них не имеет большого смысла.

Дополнительные функции

Основные параметры рассмотрены. Далее стоит обратить внимание на дополнительные возможности и функции, которыми обладают одни модели пил, но не имеют другие.

Наличие стационарного крепления

Как правило, использование циркулярной пилы предполагает работу в ручном режиме. Имеется ввиду ситуация, когда изделие, подвергаемое распиловке, надежно зафиксировано, в то время как оператор, перемещая инструмент вдоль нужной оси, совершает процесс пиления.

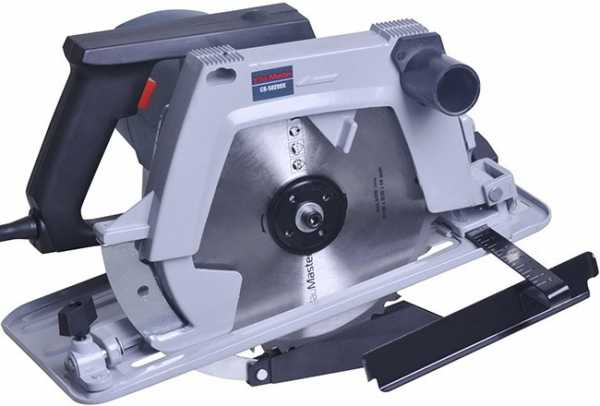

BauMaster CS-50200X популярная модель, за счет надежного крепления к столу может использоваться как циркулярка

Дополнение в комплектации стационарного крепления позволяет изменить ситуацию с точностью до наоборот – инструмент зафиксирован в одной точке, а деревянное изделие перемещается оператором по подошве циркулярной пилы.

С помощью струбцин, идущих в комплекте, циркулярная пила крепится к любой неподвижной опоре – простому столу или строительному верстаку. Крепление происходит таким образом, чтобы подошва с пильным диском смотрели вверх.

Крепление к столу

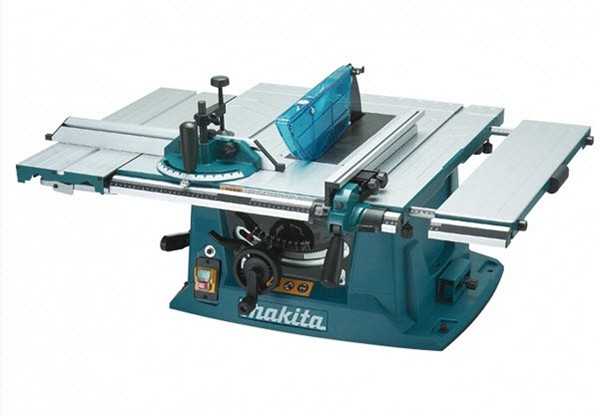

Или верстаку дает возможность использования пилы в виде этакого мини-станка, с помощью которого можно распиливать изделия немалых размеров, так как такая конструкция допускает работу вдвоем.

Наличие фиксатора параллельного упора

Данное приспособление особенно удобно в случае работы со стационарной конструкцией. Назначение состоит в соблюдении необходимого размеры ширины изделия в процессе распиловки, и дает возможность не тратить время на разметку.

Наличие системы пылеудаления

Циркулярная пила в процессе работы создает большое количество отходов в виде опилок. Не имея специальную систему для их отвода, опилки будут хаотично разбросаны в радиусе одного-двух метров от «эпицентра» процесса, доставляя неудобство оператору.

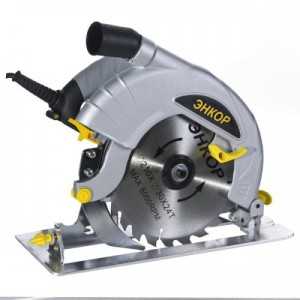

Циркулярная пила Энкор с патрубком для удаления пыли

Система пылеудаления представляет собой патрубок, который, во-первых, позволяет удалять отходы систематично, в одном направлении. Во-вторых, такая система допускает возможность подключения пылесоса, что очень удобно, особенно при работе в закрытых помещениях, так как в этом случае выброс мусора отсутствует совсем.

Различные модификации циркулярных пил

Существуют модели пил, внешний вид и принцип работы которых несколько отличен от стандартных пил-паркеток. Однако назначение остается прежним – распиловка деревянных элементов. Рассмотрим несколько таких модификаций:

Погружная циркулярная пила

Инструмент такого типа встречается, как правило, в пользовании у профессионалов. Если ручная циркулярная пила попадается в продаже повсеместно, ею наполняются любые линейки – будь то бытовой класс, либо сугубо профессиональный и дорогой инструмент, то моделями погружной пилы комплектуются далеко не все линейки. Это объясняется тем, что данная позиция значительно дороже обычных циркулярок и обладает такими свойствами, которые не всегда могут полностью реализоваться в руках у простого обывателя.

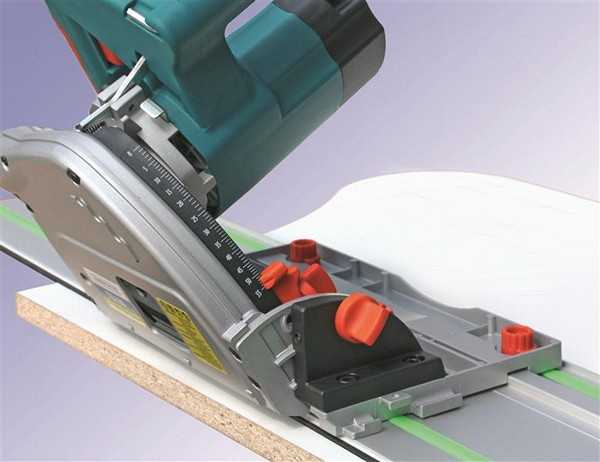

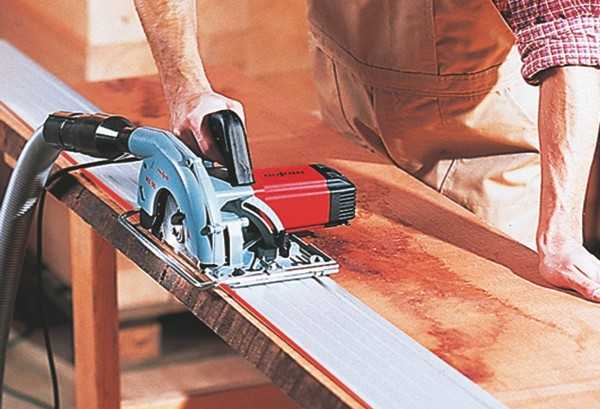

Работа погружной пилой с применением шины

Погружная циркулярная пила обладает рядом преимуществ перед простой электрической пилой.

  • Удобство и безопасность в работе. Диск у пил этого типа расположен над подошвой инструмента и полностью защищен защитным кожухом, что обеспечивает большую компактность, удобство и повышенную безопасность.
  • Точность распила. На подошвах такой пилы выполнены целики, которые позволяют зафиксировать инструмент в нужном положении соответственно разметке. Такое свойство позволяет точно следовать всем размерам, не отклоняясь от заданного курса в процессе пиления.
  • Совместимость с направляющей шиной. Для возможности совместной работы с шиной каждая погружная пила имеет пазы в подошве. Работа в паре с шиной опять же, обеспечивает дополнительную точность реза.

Ручная универсальная пила роторайзер

Универсальность пилы состоит не только в возможности работы с различными материалами. Изделие гораздо легче и компактнее привычных пил-паркеток, позволяет работать в вертикальном положении и в различных труднодоступных местах.

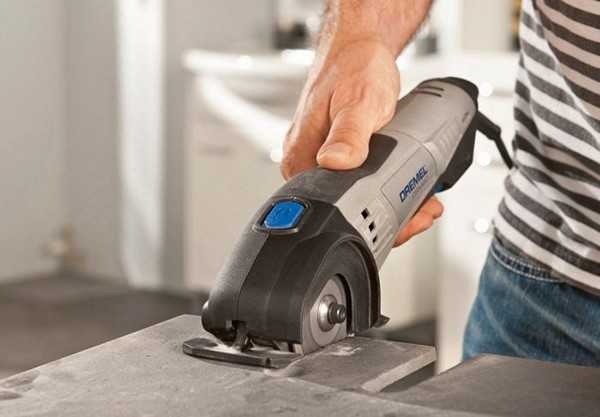

Ручная мини циркулярная пила. Роторайзер

Для того, чтобы понять отличия роторайзера от стандартной циркулярной пилы, проведем краткий сравнительный анализ характеристик этих двух позиций.

  • Мощность. Значения мощности пилы-паркетки начинаются с цифр 1200-1300 Вт. Это минимальный порог, который может быть значительно выше в зависимости от модели. Мощность роторайзера всего 400-550Вт.
  • Диаметр пильного диска. Простые циркулярки имеют диски диаметром не менее 140 мм, в то время как размер оснастки универсальной пилы всего 55 мм. К слову о дисках – новинка, как правило, комплектуется сразу тремя расходными элементами, каждый из которых служит для работы с определенным материалом.
  • Вес. Масса наименьшей из циркулярных пил равняется около 3,5-4 кг. Роторайзер весит всего 1,2-1,4 кг.
  • Глубина реза. 12 мм – максимальная толщина изделия, которое способен отрезать роторайзер за один подход. Для сравнения – стандартная пила при диаметре диска 160 мм справляется с изделием толщиной 55 мм.

Особенностью ручной пилы является также то, что она позволяет выполнять не только прямолинейные распилы, но и резать по кривой.

Заключение
После изучения всей приведенной выше информации, ответ на вопрос – как выбрать циркулярную пилу для дома, должен прийти сам собой.

Видео обзор циркулярных дисковых пил Makita 5704R и HS7601

Хотя с другой стороны, на основании тех же данных, можно сделать вывод и о том, что процесс выбора пилы – дело не из легких, так как среди всего разнообразия моделей, модификаций и различных новинок бывает нелегко взять себя в руки и приобрести именно то изделие, которое будет максимально соответствовать потребностям потенциального владельца.

Поэтому, чтобы не поспешить и не совершить ошибку, нужно еще раз внимательно перечитав статью, отправится за покупкой подходящей вам модели циркулярной пилы.

Подробный обзор циркулярных пил распространенных марок смотрите в этом видео.

obinstrumente.ru

Как выбрать циркулярную пилу: диски, функции, доработка

Большинство современных циркулярных пил строится по гипоидному типу. Дальше расскажем о принципе. Инструмент развивается семимильными шагами. Устройства, продаваемые 15 лет назад, морально устарели, хотя и работают до сих пор. О качестве спила и возможностях говорить не приходится. Поговорим о выборе циркулярной пилы.

Что такое циркулярная пила

Рассмотрим, как устроена циркулярная пила.  Это обособленный класс устройств, позволяющий за малый срок выполнить внушительный объем работ. Присутствует возможность продольного и поперечного распила. Циркулярной пила называется из-за расположения зубьев по кругу на стальном диске. Ротор коллекторного двигателя напрямую либо через редуктор вращает эту конструкцию с большой скоростью. На фото видно, что для циркулярных пил, количество оборотов различно. В указанном случае:

  1. 2000 – минимальный предел скорости (об/мин).
  2. 7000 – максимальный предел скорости (об/мин).

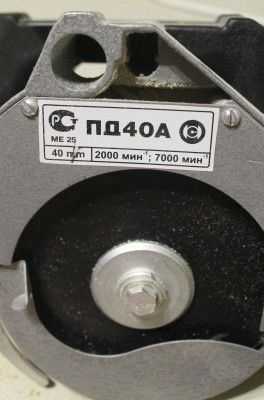

Данные о количестве оборотов пилы

Если продолжать разговор на эту тему, на фото не циркулярная пила, а насадка на дрель. Но на рассматриваемом примере просто проиллюстрировать достоинства и недостатки подобного выбора. Во-первых, привод: посмотрите, он сделан на оборотной стороне, годится под стандартизированный переходник, заменяющий собою патрон дрели. Понятно, что совместимостью обладают далеко не все изделия, но это главное.

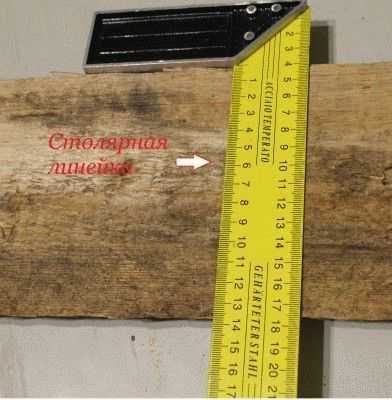

Посмотрите: здесь нельзя резать по линейке. Стандартный столярный угольник (см. фото) упрощает процесс поперечного деления досок. Достаточно упереть его в край для получения ровной линии. С наружной стороны на высокой скорости крутится зубастый диск, способный повредить руку. По внутренней стороне проходит привод в виде дрели, а значит, удержать линейку проблематично. Конфигурация тандема из двигателя и насадки такова, что работать одной рукой не представляется возможным.

На Ютуб посмотрим кино, где опытный плотник орудует Макитой в одну правую. Это становится возможным, благодаря продуманной балансировке. В рассматриваемой спарке подобный приём невозможен, так как основная масса приходится на привод. В результате диск циркулярной пилы сильно гуляет. В комплекте с насадкой идёт ограничитель со шкалой, но на практике применение непонятно.

  • Если рез идёт вдоль, то не всегда каёмка ровная. Струганые сосновые доски продаются с корой. Относительно чего здесь ставить упор, чтобы рез не гулял, повторяя все изгибы ствола.
  • Если нужен поперечный срез, забываем о подобном ограничителе, так как длинную доску им не охватишь (там лимит порядка 15-20 см).

Остаётся указанный ограничитель просто выкинуть из рассмотрения, что и является правильным методом решения трудности. Он из алюминиевого сплава и отлично гнётся при работе, за счёт чего диск циркулярной пилы гуляет сильнее. Нормальный плотник использует показанный на фото столярный угольник. Рукой он прижимает его, а второй удерживает пилу для реза. Шов получается ровным, так как диску циркулярной пилы некуда деться, приходится идти по прямой.

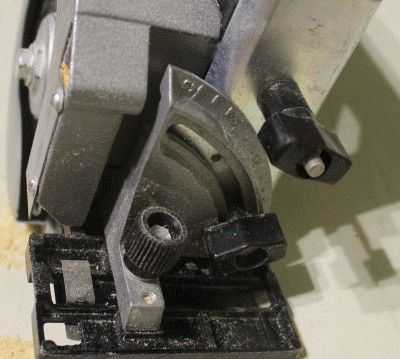

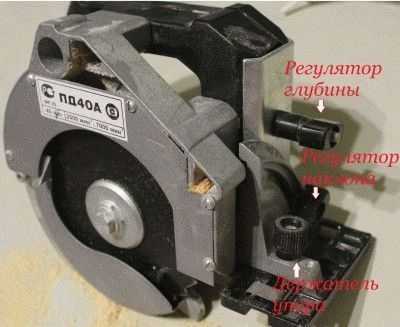

Возможность регулировки подошвы

Практически все виды циркулярных пил современного этапа технологического развития строятся по гипоидной схеме. Редуктор содержит шестерни с углом наклона зубьев 45 градусов, за счёт чего вал двигателя располагается перпендикулярно оси циркулярной пилы. Корпус привода разворачивается вдоль руки мастера, и по обе стороны образуется свободное место. В результате не составляет труда наступить на линейку, а руками пилить. Возможны и прочие комбинации. Причём, дополнительное оборудование, подобное струбцинам, не требуется.

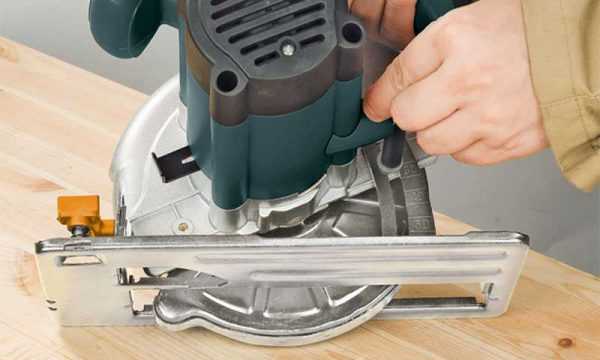

У современной циркулярной пилы имеется съёмная подошва, окружающая диск и с внутренней стороны, и с внешней. За счёт этого линейку возможно располагать где удобно. Из фото видно, что у насадки регулируется зазор выступа диска за подошву, что определяет глубину пропила. Но, если в рассматриваемом случае конструкция подобная лифту (сдвигается на параллельных направляющих), то у современных моделей применяется книжная конструкция. С одной стороны подошвы закреплена ось, а противоположная отдаляется на нужное расстояние за счёт чего и варьируется глубина погружения диска.

Подошва с зазором

Посмотрите теперь на маркировку: стоит размер 40 мм. Это не диаметр диска, а максимальная глубина спила. Чтобы найти новые комплектующие придётся заняться измерениями. Так как дилеры диски делят по диаметру. В конкретном случае, искомый размер составляет 125 мм. Это уже понятно продавцу, и без труда найдётся нужный товар. В общем, диаметры дисков разнообразны, вот часть размеров: 165; 180; 185; 190; 216; 235; 335; 350 мм. Перечислить все размеры попросту невозможно.

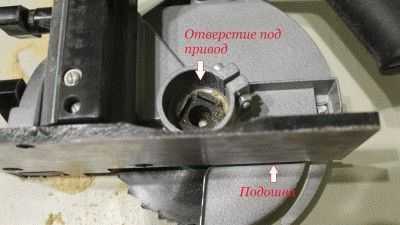

Отверстие под привод и подошва

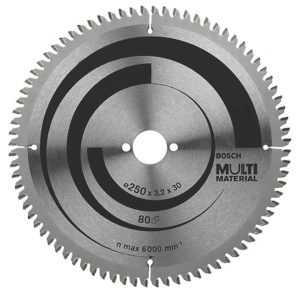

Диски для циркулярных пил

От размера диска циркулярной пилы напрямую зависит максимальная глубина разреза.  Кроме внешнего диаметра, диск характеризуется посадочным размером. Это могут быть 25,4; 30; 32 мм. Для совместной работы могут быть выточены переходные втулки различных конфигураций, если подобное допускает производитель устройства.

В первую очередь обращайте внимание на размер зубцов. Большие годятся для толстых досок, а мелкие используются, к примеру, по фанере. Это удобно, когда нужно сделать пару полок для шкафа. Третьим размером в маркировке идёт толщина стали диска, а касательно зубцов, проставляется их количество. По указанному признаку, косвенно определим крупные и отличить их от мелких. К примеру, у фирмы Dewalt продаются диски диаметром 305 мм. Но на первом 32 зуба, а на другом 60. понятно, что второй годится для качественного спила, хотя и станет продвигаться медленнее. И, вероятно, им возможно резать фанеру.

Для верности просчитаем длину подошвы зуба, зная диаметр диска. Периметр окружности приблизительно равен 1 метр. В результате получаем, что мелкий зуб занимает примерно 1,5 см. Великовато (на пару миллиметров), но для фанеры сгодится однозначно. Понятно, что оргалит подобным резать нельзя. Что касается слишком тонкой фанеры, то её уместно кроить электролобзиком, а не циркулярной пилой.

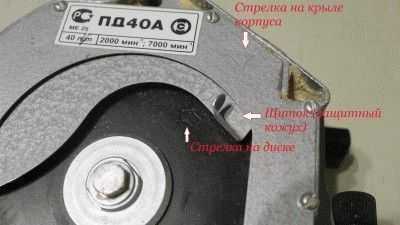

Стрелки на диске

Обычно на диске имеется пара стрелок (см. фото), они должны совпадать с тем, что нанесены на корпусе. Это обеспечивает правильное направление вращения. В противном случае, зубцы не вгрызутся в древесину, а выпрыгнут из неё. Требуется запомнить простое правило: крутая часть зубца находится с той стороны, куда смотрит стрелка. Замена осуществляется при помощи ключей. Нужно блокировать движение вала. В каждом случае руководствоваться нужно инструкцией.

Функции и опции циркулярной пилы

Циркулярная пила может показаться чем-то лишним.  Если понадобилась циркулярная пила, чтобы выполнить большой объем работ, брать привод в виде дрели и коробку с насадкой, не вариант. Эргономичный чемодан привода не предусматривает гнёзд.

Современная гипоидная циркулярная пила легко помещается в удлинённый ранец подходящего размера. Её форма, будто специально создана, чтобы находиться там. Это удобно, и не нужно заниматься стыковкой двух устройств, ведь современная циркулярная пила является единым целым.

Вдобавок мы получаем возможность делать спилы по линейке, под разным углом и нужной глубины, а это здорово. При покупке выбор циркулярной пилы должен падать на модель с удобным отодвигающимся защитным кожухом. Он имеет возвратную пружину, благодаря ей встаёт обратно по окончанию работы. Защитный кожух охватывает диск в том месте, где он не прикрыт крылом. При работе нужно двигать циркулярную пилу на доску, и за счёт этого обнажаются зубья для резки. Технические характеристики циркулярных пил должны обеспечить удобную работу.

Столярная линейка

На кожухе имеется упор для пальца, чтобы отодвинуть рукой, но если мы шуйцей держим линейку, а десницей толками циркулярную пилу вперёд, то чем отодвигать щиток? Полагаем, ответ очевиден: проверяем работоспособность защиты и её реакцию на приближающуюся доску. Форму щитка производители циркулярных пил делают разную, выбирайте понравившуюся.

Ручка не должна болтаться. При использовании циркулярной пилы, требуется аккуратность. Неосторожное движение навредит. Преимущество использования линейки в упрощении требований. В модели на рисунке, приходится идти по линии, сопоставляющейся с точкой корпуса. Её рекомендуемую, при удачном выборе, пометить зубилом, чтобы не искать повторно. В противном случае приходится через очки смотреть на вращающиеся зубья, причём линию заносит опилками.

Чтобы подобного не случалось, берите циркулярную пилу с пылесборником. Он откровенно мешает работать, зато возможно следить за качеством реза.

Чисто технический момент касается коллекторного двигателя циркулярной пилы. Расходной частью являются графитовые щётки. Их удобно менять в том случае, когда на корпусе устройства расположены специальные отвинчивающиеся крышки. Встречается инструмент и без подобной опции. Для замены щёток коллекторного двигателя придётся разбирать корпус, что приведёт к потере гарантии. Рекомендуем при решении задачи выбора циркулярной пилы, предпочесть модели с легкодоступными электродами.

Как доработать циркулярную пилу под стационарную

Привлекательна идея создания домашней стационарной циркулярной пилы. Устройство переворачивается кверху ногами. Вместо стола используют фанеру, вырез в ней делают при помощи циркулярной пилы. А дальше появляется сложность закрепления устройства на тонком листе из клееной древесины. Часть пользователей снимает оригинальную подошву, чтобы расширить функционал устройства.

Обратите внимание, что на подобном самодельном оборудовании доска должна пойти против движения зубцов, навстречу их крутой стороне. Стрелка на диске указывает в противоположном направлении. В указанном случае древесину прижмет к поверхности, а не отбросит. Что станет залогом успешной работы.

Старайтесь брать модели, легко работающие в паре с измерительными инструментами, ведь не доставляет удовольствия смотреть на криво спиленные доски.

vashtehnik.ru

Круглая пила — Википедия

Материал из Википедии — свободной энциклопедии

Круглая пила передвижной пилорамы

Кру́глая пила́[1][2] (устаревшие названия: циркульная пила, циркулярная пила, также просторечное название: циркулярка) — режущий инструмент в виде плоского металлического диска, на внешней кромке которого расположены зубья. Используется на круглопильных, маятниковых и других станках, также в ручном электроинструменте для раскроя различных материалов, чаще древесины, пластика, мягкого металла.

Основные геометрические характеристики круглой пилы[править | править код]

  • Тип пилы (форма и тип заточки зубьев)
  • Внешний диаметр пилы
  • Количество зубьев
  • Ширина реза
  • Толщина полотна пилы
  • Диаметр посадочного отверстия.

Была изобретена в конце XVIII века. Предназначалась для обработки пиломатериалов (лесоматериалов) на лесопильных предприятиях, до того распилка производилась вручную с помощью пит-пил или вертикальных пил с возвратно-поступательным движением. Поворотный характер циркулярной пилой требует больше энергии для работы, но режет быстрее, потому что зубы находятся в постоянном движении. Звук, издаваемый циркулярной пилой при работе, отличается от звука вертикальной пилы и получил специальное прозвище.

К изобретателям циркулярной пилы могут быть отнесены англичанин Самуил Миллер из Саутгемптона, который получил патент в 1777 году на лесопильную ветряную мельницу. Однако его заявка только упоминает форму пилы, наверное, это было не его изобретение.

Часто изобретение циркулярной пилы приписывают немцу Гервинусу (1780 год).

Уолтер Тейлор из Саутгемптона в 1762 он построил лесопилку, где он применил ряд механизмов. Описания его машин в 1790-е годы показывают, что это были циркулярные пилы. Тейлор запатентовал два других приспособления, но не циркулярную пилу. Это говорит о том, что либо он не изобрел её, или что он опубликовал своё изобретение без патентования (она больше не была запатентована).

Сведения о том, что циркулярная пила изобретена в Голландии в XVI или XVII веках документально не подтверждаются.

Использование большой циркулярной пилы на лесопильном заводе было задействовано в 1813 году Табитой Бэббит.

ru.wikipedia.org

Пилы циркулярные: как выбрать лучший инструмент

Содержание:
Пилы циркулярные: устройство и разновидности
Лучшая циркулярная пила: на что нужно обратить внимание при выборе инструмента
Как выбрать циркулярную пилу: опции и дополнительные возможности

Еще совсем недавно циркулярные пилы были практически недоступны для частного использования – такие станки можно было встреть разве что на лесозаготовительных предприятиях. Но те времена прошли, и сегодня циркулярную пилу можно приобрести практически в любом магазине электроинструментов, как говорится, в ассортименте. Порой даже трудно разобраться во всех этих новшествах и сделать правильный выбор. В этой статье вместе с сайтом stroisovety.org мы изучим устройство циркулярной пилы, разберемся с разновидностями этого инструмента, выделим основные критерии его выбора и ознакомимся с используемыми вместе с ним режущими дисками.

Как выбрать циркулярную пилу

Пилы циркулярные: устройство и разновидности

Все циркулярные пилы без исключения работают согласно одному и тому же принципу – электрический двигатель вращает диск, на который возложена обязанность пилить и резать различные материалы. Различаться циркулярные пилы могут исключительно по конструкции – бывают стационарные модели и ручные. Кроме их габаритов, они отличаются способом передачи крутящего момента от двигателя к режущему диску. В стационарных пилах передаточным звеном служит ремень, а в ручных это звено вообще отсутствует (диск устанавливается непосредственно на вал, что делает инструмент менее мощным).

Неотъемлемой частью ручных и стационарных циркулярных пил является опорная площадка, которая практически во всех моделях имеет возможность регулировки – исключением может являться стационарная модель, предназначенная для распускания досок. А вот все остальные имеют возможность регулировки глубины и угла реза – достаточно удобные дополнения, увеличивающие функциональность этого инструмента.

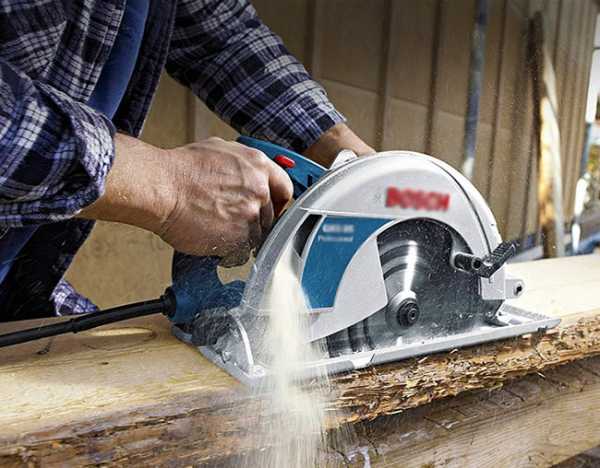

Пила дисковая циркулярная ручная фото

Кроме того, в отдельную подгруппу ручных циркулярных пил можно выделить аккумуляторные модели – они, конечно, уступают своим проводным собратьям по многим техническим характеристикам, но превосходят их в мобильности и позволяют производить работы вдали от линий электропередач. Аккумуляторные циркулярные пилы получили широкое распространение при строительстве загородных домов.

С разновидностями этого инструмента разобрались. Как видите, их немного, но они вполне удовлетворяют всем потребностям современных мастеров. Естественно, как и все современные электроинструменты, дисковые пилы делятся на бытовые и профессиональные. Отличным вариантом для домашнего использования будет так называемая полупрофессиональная модель, которая отлично выдерживает нагрузки от длительной работы.

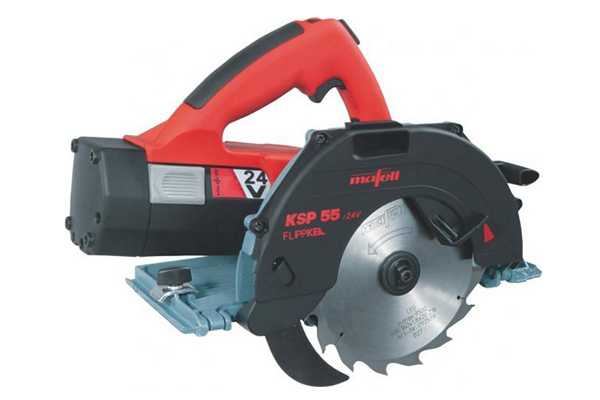

Аккумуляторная циркулярная пила фото

Лучшая циркулярная пила: на что нужно обратить внимание при выборе инструмента

Как и в случае с любым другим электрическим инструментом, вопрос, как выбрать циркулярную пилу, можно решить только изучив ее основные технические характеристики и возможности. После чего, проведя сравнительный анализ требований к инструменту, выбрать наилучший вариант. Начнем с технических характеристик.

  1. Мощность электродвигателя. От этой технической характеристики напрямую зависит эффективность работы дисковой циркулярной пилы. Арифметика здесь простая – чем мощнее двигатель, тем большего диаметра диск можно установить на инструмент. Как результат, увеличивается глубина пропила и сила, с которой вращается диск – последний момент является крайне важным при работе с плотными материалами. Скажем так, маломощную циркулярную пилу может запросто заклинить в толстой древесине или при проходе через сучок. Кроме того, высокая мощность двигателя обеспечивает длительный срок работы инструмента. Но, несмотря на все весомые преимущества мощных циркулярных пил, они обладают одним существенным недостатком – это их вес. К примеру, пила мощностью 2000Вт весит около 7кг, а вот подобный инструмент мощностью 1200Вт по массе не превосходит и 4кг.
  2. Частота вращения – очень важная характеристика, от которой зависит возможность инструмента резать плотный материал. Кроме того, большие обороты диска обеспечивают рез высокой чистоты. Если вам нужно распилить, к примеру, мебельную ДСП и при этом получить чистый без сколов торец, то вам, несомненно, понадобится высокооборотистая дисковая пила. Кстати, прямой зависимости между мощностью и количеством оборотов двигателя не существует – циркулярная пила может иметь малую мощность, но достаточно большое количество оборотов.

    Стационарная циркулярная пила фото

  3. Глубина реза. Эта характеристика имеет прямую зависимость от мощности инструмента – чем она больше, тем крупнее диск можно установить на нее. Подходя к решению вопроса, как выбрать ручную циркулярную пилу, этот нюанс нужно учитывать и согласовывать с вашими задачами. Существуют три основных типоразмера, характеризующих глубину реза циркулярной пилы: для бытового инструмента характерная глубина реза составляет 40-45мм, для полупрофессионального 50-55мм и для профессионального 60-70мм. Есть и четвертый диапазон глубины резанья, который применяется в промышленных целях – у таких станков глубина резанья может составлять 140мм (это тяжелые агрегаты, использовать которые в домашних условиях крайне неудобно). Решая вопрос, как выбрать погружную циркулярную пилу, можно обратить внимание на регулировку глубины резания – функция полезная, она позволяет осуществлять выемку углублений с краев бруса. Отказываться от нее не стоит.
  4. Регулировка наклона реза. Здесь также все зависит от ваших требований к инструменту и работ, которые вы планируете выполнять. Если учесть, что практически все модели оборудуются наклонным механизмом, то можно сделать вывод, что он крайне необходим. На самом деле это своеобразный бонус от производителя, который используется в профессиональной сфере. Хотя, как знать, возможно, в быту вам тоже придется столкнуться с необходимость выполнения наклонных резов.

    Как выбрать ручную циркулярную пилу

Как выбрать циркулярную пилу: опции и дополнительные возможности

Подходя к вопросу выбора ручной или стационарной циркулярной пилы, следует обратить внимание на наличие некоторых полезных дополнений этого инструмента.

  • Блокировка случайного пуска. Реализуется специальным пусковым механизмом – чтобы запустить пилу в работу, придется нажать не одну кнопку, как это в большинстве инструментов, а одновременно две. Это, конечно, дополнительные неудобства в работе, но чем не пожертвуешь ради своей же безопасности?
  • Функция погружения в материал. Позволяет начать процесс резания не с края материала, а с любой его точки, например, с середины листа.

    Как выбрать лучшую циркулярную пилу

  • Плавный пуск. Назначение этой функции сводится к продлению службы инструмента и режущего диска. Помогает избавиться от резких ударов при включении, что гарантирует вашу безопасность.
  • Сбор опилок. Как и в других электроинструментах, данная функция реализуется через подключение к пиле пылесоса, который удаляет опилки, делая воздух в помещении чище, а обзор обрабатываемого материала лучше.

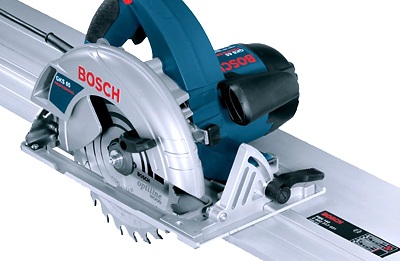

  • Лазерный указатель (прицел). Позволяет обходиться без длинной направляющей. Только для этого понадобится приобрести определенную сноровку. По большому счету, если речь идет об изготовлении высокоточных деталей, эта функция является полностью бесполезной – с ее помощью трудно добиться необходимой точности и ровности реза. Направляющая шина для циркулярной пилы является залогом точности выполнения работ.

Пилы циркулярные: как выбрать лучший вариант

Кроме всего прочего, подходя к вопросу выбора циркулярной пилы, следует учитывать и другие факторы – например, производителя, удобство смены режущих дисков, материал корпуса и прочие мелочи, которые могут оказать влияние на качество инструмента. В общем, циркулярные пилы в вопросе выбора достаточно капризный инструмент, и чтобы приобрести именно тот инструмент, что вам нужен, придется перебрать немало моделей. В этом отношении, безусловно, лучше довериться мнению и отзывам знакомых мастеров.

Автор статьи Александр Куликов

stroisovety.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
