Насосы НШ их виды и технические характеристики
Насос НШ – это гидравлический агрегат шестеренного или шестеренчатого типа. Устройства такой конструкции широко применялись в советской технике (трактора МТЗ 80 и 82) и поэтому получили широкое распространение в нашей стране. На базе насосов НШ и по сей день работает множество устройств.
Насосы НШ

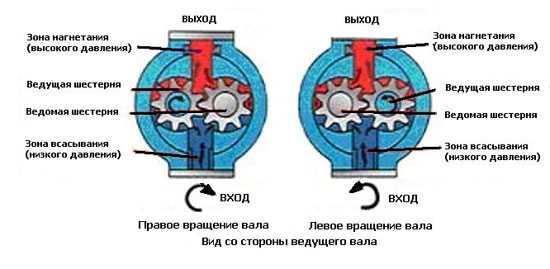

Принцип действия

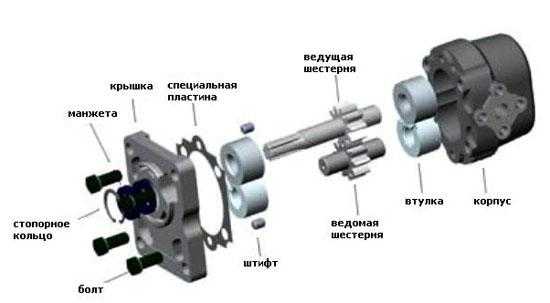

Насос построен на базе двух шестерёнок, они расположены друг на против друга плотно прилегая как к корпусу, так и друг к другу. Вращаясь шестеренки переносят масло в полостях зубьев из зоны всасывания в зону нагнетания. Для более подробного изучения перейдите по ссылке: Шестереночный насос устройство.

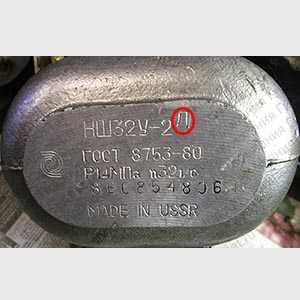

Маркировка насосов НШ
В связи с широким распространением и множеством моделей и модификаций у гидравлических насосов НШ появилась своя специальная маркировка, с помощью которой можно с легкостью определить, что за агрегат перед вами и какую мощность от него ожидать. В качестве примера возьмем одну из маркировок НШ, рассмотрим каждую часть и определим что она означает. Пример: «НШ-10У-3 Л»
Пойдем по порядку по обозначениям с лева на право:
- «НШ» — насос шестеренный;
- После тире идет цифра, НШ-10, она означает рабочий объем агрегата, в данном примере он равен 10см3;
- После цифры обычно идут буквы, они обозначают устройство насоса, буквой «А» обозначаются круглые агрегаты, другие же буквы обозначают что этот агрегат плоского вида;
- Далее, через тире, идет цифра означающая класс давления на выходе: 1=10Мпа, 2=14Мпа, 3=16Мпа, 4=20Мпа, 5=25Мпа;

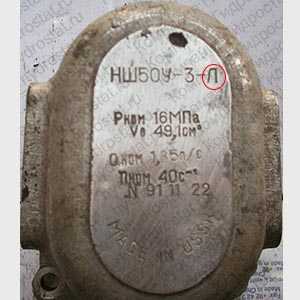

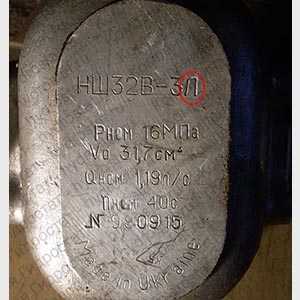

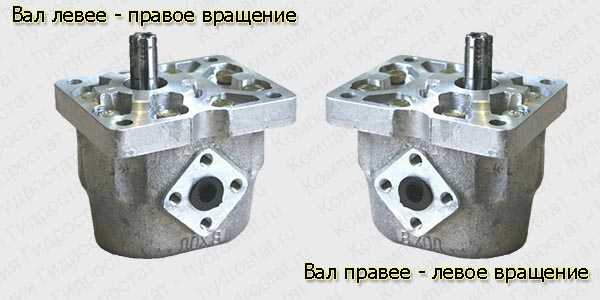

- Для обозначения левосторонних НШ в маркировке используется буква “Л”, в случае если агрегат правосторонний, буква не указывается;
Модели и их технические характеристики
Существует несколько модельных рядов насосов, основное их подразделение на группы обусловлено рабочими объемами.
Насосы НШ 4
Данная линейка представлена следующими агрегатами НШ 4-4, НШ4Г-3, НШ4К-3. В линейке присутствуют как левосторонние, так и правосторонние агрегаты. Устройства этой линейки получили широкое распространение благодаря сельскохозяйственной технике. В качестве рабочей жидкости они использую моторные масла.
Для устройств типа НШ4К-3 и НШ4Г-3 в зависимости от времени года используют следующие марки масел: летом М10В2, а зимой М8Г1 или М8Г2;
Для агрегатов марки НШ4-4 используются следующий перечень масел: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.
Обратите внимание что крепеж агрегатов НШ4-4, НШ4К-3, НШ4Г-3 к приводу производится по средствам четырех болтов. Они обязаны быть надежно завинчены, желательно применение контрогаек. Гидролинии подводятся к насосу с помощью фланцев, оборудованных уплотнительными кольцами.
Таблица 1. Технические характеристики насосов НШ4-4, НШ4К-3, НШ4Г-3.
В таблице не представлены левосторонние агрегаты так как их характеристики ничем не отличаются.
Насос НШ 6
Текущая линейка представлена следующей парой агрегатов: НШ6Г-3 и НШ6-3. Так же в линейке присутствую и их левосторонние аналоги (К маркировке добавляется буква «Л»). Их рабочий объем составляет 6,3 см3, номинальное давление принимает величину 16МПа. Их назначением является нагнетание рабочей жидкости в гидравлические системы тракторов, сельхозмашин и других различных агрегатов.
Таблица 2. Технические характеристики насосов НШ6-3, НШ6Г-3, НШ6-3Л, НШ6Г-3Л.
Насос НШ 8
В линейке три марки устройств НШ8-Г-3, НШ8-Д-3, НШ8-3. Выпускаются как левого так и правого вращения. НШ 8 применяются на тракторах марки ЛТЗ-60АВ, ЭТЦ-160-Л, а также на экскаваторах марок ЭО-2101, ЭО-2621 и ЭО-2301. Как становится ясно из маркировки НШ8 обладают 8см3 рабочего объема и выдают номинальное давление в 16 МПа. Для правильной эксплуатации НШ 8 нужно применять определенные марки масел. Летом подойдет масло марки М10В2, зимой же будут актуальны масла М8Г1 и М8Г2.

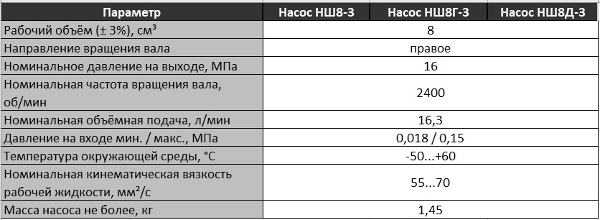

Таблица 3. Технические характеристики насосов НШ8-Г-3, НШ8-Д-3, НШ8-3.
Насос НШ 10
Насос получил две различные комплектации НШ10-3 и НШ10-4. Рабочий объем насосов составляет 10 см3 и подает номинальное давление НШ10-3 16 МПа а НШ10-4 20 МПа. Также НШ10-3 получил четыре заводских модификации такие как НШ10Д-3, НШ10В-3, НШ10Г-3, НШ10У-3. Выпускаются как левого таки правого вращения.
Таблица 4. Технические характеристики насосов НШ10-3 и НШ10-4
Мало для НШ10-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.
Мало для НШ10-4: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.
Насос НШ 14
Данный агрегат получил три модификации НШ14Г-3, НШ14В-3, НШ14Д-3. Рабочий объем равен 13,75 см3, при номинальном давлении 16 МПа. Применение свое нашел в тракторах следующих моделей: МТЗ-1221, МТЗ-1521 (с 1998 г.), МТЗ-1022 (с 2001 г.).
Мало которое рекомендуемо для заливки в НШ14-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.
Таблица 5. Технические характеристики насосов НШ14Г-3, НШ14В-3, НШ14Д-3.
Насос НШ 16
Насос получил четыре модификации: НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3. Рабочий объем равен 15,6 см3, номинальное давление 16 МПа. Мало для НШ16-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2. Применяется на следующих тракторах: МТЗ-1221 и МТЗ-1521. Выпускаются как правого так и левого вращения.

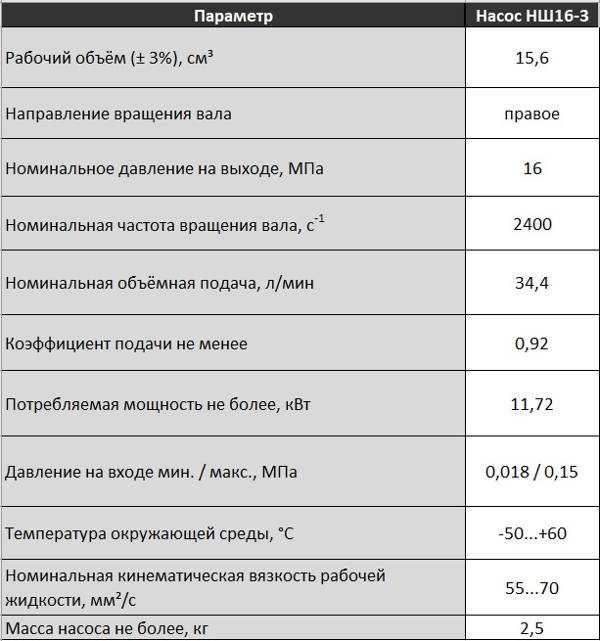

Таблица 6. Технические характеристики насосов НШ16Г-3, НШ16В-3, НШ16Д-3, НШ16Е-3.
Насос НШ 32
Представлен в двух модификациях НШ32-4 и НШ32А-3 которые в свою очередь существуют и левого и правого вращения. Рабочий объем насоса 32 см3 выдает на выходе номинальное давление в размере 20 МПа. Данный вид устройств применяется на великом множестве различных техник и машин. Устройство такова рода стоит даже на КАМАЗе, ЗИЛе и автомобиле нива.
Таблица 7. Технические характеристики насосов НШ32-4, НШ32А-3 и НШ32В-3.
Насос НШ 50
Две марки левосторонних и правосторонних агрегатов: НШ50-4 и НШ50А-3. 50 см3 рабочий объем, номинальное давление 16 – 20 МПа. Ставится на такие тракторы как ДТ, машины МАЗ и БелАЗ.
Таблица 8. Технические характеристики насосов НШ50-4 и НШ50А-3
Мало для НШ50А-3 и модификаций: Летнее М10В2, зимой М8Г1 и М8Г2.
Мало для НШ50-4: М8В1, М8В2, М8Г1 М8Г2, МГЕ-46В, И-30А, И-40А, И-50А.
Насосы НШ 71 и НШ 100
Четыре марки левосторонних и правосторонних насосов НШ100-4, НШ100А-3, НШ71-4 и НШ71А-3. Рабочий объем 100 и 71 см3. Номинальное давление 20 и 16 МПа.

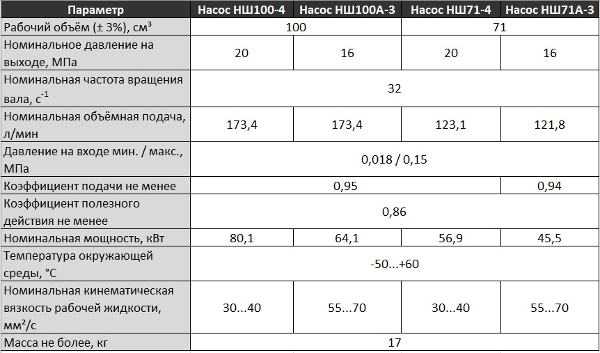

Таблица 9. Технические характеристики насосов НШ100-4, НШ100А-3, НШ71-4 и НШ71А-3.
Насос НШ 250
Две марки левосторонних и правосторонних насосов НШ250-4, НШ250А-4. Рабочий объем равен 250 см3, а номинальное давление равняется 25 МПа. Применяется на следующей технике: Т-330, Т-500, Т-25.01, Т-35.01, Т-50.01.
Таблица 10. Технические характеристики насосов НШ250-4, НШ250А-4.
То что вам предлагает Яндекс
То что вам предлагает Google
gidropnevm.ru
РУП «Минский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
МТЗ-50Л |
НШ6-3Л НШ10Б-3Л |
НШ32В-3 | НМШ25П | ||
МТЗ-50, МТЗ-52 |
|||||
МТЗ-800, МТЗ-820, МТЗ-890, МТЗ-892, МТЗ-900, МТЗ-920, МТЗ-80, МТЗ-82, МТЗ-80.1,МТЗ-82.1, МТЗ-80Х,МТЗ-80ХА |
НШ32ДКМ-3 НШ32Д-З НШ40Д-4 |
||||
МТЗ-100, МТЗ-102, МТЗ-1005, МТЗ-1025, МТЗ-922, МТЗ-923, МТЗ-950, МТЗ-952, МТЗ-1021 |
НШ14Д-3Л | ||||
МТЗ-1221 |
|||||
МТЗ-1522 |
НШ32Д-4 НШ40Д-3 |
НМШ32ПА | |||
МТЗ-2522Д8, МТЗ-2521 | НШ32Д-3 | ||||
МТЗ-082БС, МТЗ-112С |
НШ10Б-3Л НШ6-3Л |
||||
ПО «МоАЗ им. Кирова» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
МоАЗ 7505 и модель-самосвал |
НШ100В-3 | НШ100В-3 |
|||
МоАЗ-4048-погрузчик | |||||
МоАЗ 4048 — погрузчик |
НШ100В-3Л НШ50АП-4Л НШ50В-ЗЛ |
||||
МоАЗ-546П, МоАЗ-6014 |
НШ5ОВ-З НШ50АП-4Л НШ50ДКМ-3 |
||||
ООО ТПП «Львовский автопогрузчик» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Львовский погрузчик-40181, Львовский погрузчик-4038, Львовский погрузчик-4045 |
НШ32ДКМ-3 НШ32В-3 | НШ100В-3Л | |||
Львовский погрузчик-4008 |
НШ32В-3 НШ32Д-4 |
НШ71В-3Л | |||
Львовский погрузчик-40814, Львовский погрузчик-4013, Львовский погрузчик-4014 | |||||
Львовский погрузчик-41015 | НШ16В-3Л | ||||
Львовский погрузчик-40816 |
НШ32В-3 НШ32Д-4 |
||||
Львовский погрузчик-4066 | |||||
Львовский погрузчик-41306 | НШ16В-3Л | ||||
ОАО «Онежский тракторный завод» | |||||
Модель техники | Рулевое управление | Техническое оборудование | Манипулятор | Основная гидросистема | Грузоподъемный механизм |
ЛХТ-55, ЛХТ-100, ЛХТ-100-06, ЛХТ-100-04 | НШ10Б-3Л |
НШ32Д-4Л НШ32ДКМ-3Л НШ32В-3Л |
|||
ТДТ-55А, ТДТ-55А-05 | |||||
ТЛТ-100, ТЛТ-100-04, ТЛТ-100-06, ТЛТ-100А-06 | |||||
ТБ-1, ТБ-1М, ТБ-1М-18, ТБ-1М-15, ТБ-1М-16 | НШ100В-3 | ||||
ОАО «Ростсельмаш» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Дон-091, СК-5М «Нива» |
НШ10Б-3 | НШ32Д-3 | |||
Дон-680, Дон-750, Дон-800, Дон-1500 | НШ32ДКМ-3 | ||||
ОАО «Амкодор-Ударник»; РУП «Минский завод колесных тягачей» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Амкодор 325 (ТО-18к), 2.5т | НШ32Д-3 | НШ71В-3 | |||
Амкодор 332А(В), 3.4т | |||||
МЗКТ-65151 | НШ100-3 | ||||
МЗКТ-69234, МЗКТ-7401 | |||||
МЗКТ-74132, МЗКТ-7429 | НШ50ДМ-3 | ||||
МЗКТ-6527, МЗКТ-75165 | НШ100-3 | ||||
ТО-18А, ТО-18Б | НШ32Д-3 | НШ71В-3 | |||
ТО-28А, ТО-49 |
НШ32ДМ-3 НШ50ДМ-3 |
НШ100В-3 | |||
ОАО «Херсонские комбайны», ОАО «Красная звезда», КПП «Днепропетровский комбайновый завод», ОАО «Сельмаш» | |||||
Модель техники | Рулевое управление | Гидропривод транспортёра |
КПП | Основная гидросистема | Грузоподъемный механизм |
КСКУ-6 «Херсонец200» | НШ10Б-3Л |
НШ32Д-3 НШ32В-3 НШ32ДКМ-3 |
|||
КЗС-9 «Славутич» | НШ32-16Д-3Л | НШ32-16Д-3Л | |||
РКМ-6-01, СПС-4,2А-02 | НШ10Б-3 |
НШ50А-3Л НШ50АП-4Л НШ50В-3Л |
|||
КСК-4-1 |
НШ32Д-3Л НШ32В-3 |
||||
СУПН-8, СУПН-6 | ГМШ32В-3Л | ||||
ОАО «Липецкий тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
ЛТЗ-55, ЛТЗ-55А, ЛТЗ-55АН, КМ-1 | НШ32Д-4Л, НШ32ДКМ-3Л, НШ32В-3 | ||||
ЛТЗ-60АВ, ЭТЦ-160Л |
НШ8Д-3 НШ10Б-3 |
||||
ЛТЗ-155 |
НШ32Д-4Л НШ32В-3Л |
НШ32Д-4Л | НМШ25ПА | ||
РУП «Минский автомобильный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
МАЗ-64227 |
НШ32В-3 НШ32Д-4 НШ32ВМ-3 НШ32КД |
||||
МАЗ-54332 | |||||
МАЗ-5337 | |||||
МАЗ-5551 | |||||
МАЗ-5516 | |||||
МАЗ-5434, МАЗ-5549, МАЗ-509Д | НШ10Б-3Л | ||||
ОАО «Тернопольские комбайны» РУП ГЗСХМ «Гомсельмаш» «Лозовский комбайновый завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
КСК-100 | НШ10Б-3Л |
НШ32Д-3 НШ32Д-4 НШ32В-3 НШ32ДКМ-3 |
|||
УЭС-250 | |||||
КЗР-10 |
НШ32Д-4 НШ32ДКМ-3 |
||||
КС-6Б | НШ32Д-3 | ||||
КЗС-7, КЗС-3 | НШ32Д-3Л | ||||
Автосамосвалы ЗИЛ, ГАЗ, САЗ, ММЗ, АМО, КамАЗ, КрАЗ, УралАЗ | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
ЗИЛ-ММЗ | |||||
ГАЗ-САЗ | |||||
КамАЗ-6520, КамАЗ-6522, КамАЗ-6540 | НШ32ДКМ-3Л | ||||
КрАЗ-6510 | |||||
КамАЗ-55111, КамАЗ-65111, КамАЗ-65115 | |||||
Урал-5557, Урал-55571 | |||||
Урал-5323 (4х-осный) |
НШ32Д-3 НШ32Д-4 НШ32В-3 |
||||
ОАО «Волгоградский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
ДТ-75, ДТ-75Н, ДТ-75НТ, ДТ-75Д, ДТ-75ДТ Двигатель СМД-18М, РМ-120 |
НШ32Д-3Л НШ32Д-4Л НШ32В-3 |
НШ10Б-3Л | |||
ВТ-100, ВТ-100Н, ВТ-100Д, ВТ-100ДС, ВТ-100Т Двигатель Д440-22 |
|||||
ВТ-100 Двигатель РМ-120 | НШ10Б-3 | ||||
ДТ-75 Двигатель РМ-120 | |||||
ВТ-130Двигатель Д442-24 | НШ10Б-3Л | ||||
ДТ-75 Двигатель Д-245-25, Д-260.8 | |||||
ДТ-175 «Волгарь» Двигатель Д-4405, Д-62А.02 | НШ50Д-3 | ||||
ВТ-150Д Двигатель Д-442 В21 |
НШ50В-3 НШ50АП-3 НШ50ДКМ-3 |
||||
ОАО ПО «Красноярский завод комбайнов» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Енисей-950, Енисей-954, Енисей-957, Енисей-1200, Енисей-1200НМ, Енисей-1200РМ | НШ10Б-3Л |
НШ32В-3 НШ32Д-3 |
|||
ОАО «Алтайский трактор» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | |
Т-4А, Т-4.02, Т-4АП2, Т-4.02Б, ТТ-4М |
НШ32В-3 НШ32ДКМ-3 НШ32Д-4Л |
||||
Т-250 |
НШ50Д-3 НШ50АП-4 |
НМШ63 | |||
АО «Борэкс» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | |
ПЭ-08Б, ПФ-1А, ПГ-1А, ПГБ-1,0 |
НШ32В-3 НШ32Д-4 НШ32ДКМ-3 |
||||
ПЭА-1,0 | НШ10Б-3 |
НШ50А-3 НШ50В-3 НШ50АП-4 |
|||
ЭО-2629 (ЮМЗ-6Л) | НШ100В-3-006 | ||||
ЭО-2628 (МТЗ-82) | НШ10Б-3Л | ||||
ЭО-2626 (МТЗ-82) | |||||
ЭО-2626А (МТЗ-82) | НШ10Б-3 | ||||
ЭО-2621 (ЮМЗ-6Л) | |||||
ПО «БелАЗ» | |||||
Модель техники | Рулевое управление | Тормозная система |
КПП | Основная гидросистема | Грузоподъемный механизм |
БелАЗ-75406 (32т) |
НШ50АП-4 НШ50ДКМ-3 |
||||
БелАЗ-75481 (42т) |
НШ50АП-4 (прав/лев) НШ50ДКМ-3 |
||||
БелАЗ-7555 (55т) | НШ100В-3 (прав/лев) | ||||
БелАЗ-7549 (80т) |
НШ32ДКМ-3 НШ32Д-4 |
||||
БелАЗ-7512 (120т) | |||||
БелАЗ-535 |
НШ50АП-4 (прав/лев) НШ50ДКМ-3 (прав/лев) НШ50В-3 (прав/лев) |
||||
ОАО «Челябинский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Т-130Г | НШ32Д-3Л | НШ100В-3Л | НМШ25П | ||
Т-140Г | |||||
Т-160Г | |||||
Т-170Г | |||||
ОАО «Харьковский завод им. С. Орджоникидзе» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | ВОМ | Грузоподъемный механизм |
ХТЗ-17021, ХТЗ-17121, ХТЗ-17221 |
НШ32В-3Л НШ32Д-4Л НШ32ДХ-3Л |
НШ50ДХ-3Л | НМШ25П |
НШ6-3 НШ10Б-3 |
|
Т-151К, Т-150К |
НШ50ДХ-3Л НШ50АП-3Л НШ50В-3Л |
||||
Т-150, Т-150-05, Т-150Д | НМШ50 | ||||
ХТЗ-153, ХТЗ-180, ХТЗ-181, ХТЗ-200 | |||||
ХТЗ-153Б | |||||
ХТЗ-120, ХТЗ-121 | НМШ25П | ||||
ХТЗ-6031, ХТЗ-16132, ХТЗ-16231 | |||||
ХТЗ-2511 | НШ10Б-3 | ||||
ХТЗ-3510 | |||||
ОАО «Харьковский завод тракторных самоходных шасси»; ПО «Ташкентский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Т-16М, ХЗТСШ-16М | НШ10-10-3Л | ||||
Т-28Х-4, ТТЗ-80 | НШ32-10Д-3Л | ||||
ТТЗ-100К (Камминз) |
НШ32ДКМ-3 НШ32Д-4 |
||||
ПО «Южный машиностроительный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
ЮМЗ-6АМ, ЮМЗ-6АЛ, ЮМЗ-6КМ, ЮМЗ-6КЛ, ЮМЗ-650, ЮМЗ-652 | НШ10Б-3 |
НШ32Д-3Л НШ32Д-4Л НШ32В-3Л |
|||
АО «Павлодарский тракторный завод» | |||||
Модель техники | Рулевое управление | КПП | Основная гидросистема | Грузоподъемный механизм | |
ДТ-75МЛ, ДТ-75Т, Т-90П | НШ10Б-3 |
НШ32Д-3Л НШ32Д-4Л НШ32В-3Л |
|||
ПО «Кишиневский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Т-70С, Т-70В, Т-90С | НШ10Б-3 | НШ32ДКМ-3 | |||
ОАО «Владимирский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
ВТЗ-2027, ВТЗ-2032 | НШ10Б-3 | НШ10Б-3Л | |||
Т-25, Т-30 | |||||
ВТЗ-2048 | НШ10Б-3Л | НШ32Д-3Л | |||
Автогрейдеры ОАО «Брянский арсенал», ЗАО «Дормашина» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Основная гидросистема | Грузоподъемный механизм |
Д-122 | НШ10Б-3Л |
НШ50АП-4Л НШ50В-3Л НШ50ДКМ-3Л |
|||
ГС 10,01 | |||||
ДЗ-180А | |||||
ДЗ-198 | НШ32В-3Л | НШ71В-3Л | |||
ЗАО «Петербургский тракторный завод» | |||||
Модель техники | Рулевое управление | Навесное оборудование | КПП | Сервоупраление | Грузоподъемный механизм |
К-700А, К-701 | НШ100В-3 | НШ71В-3Л | НМШ25АП | ||
К-702, К-703 | НШ100В-3Л | ||||
К-702М |
НШ71В-3Л |
НШ71В-3Л | НШ10Б-3 |
gst.com.ua
ШЕСТЕРЁННЫЙ НАСОС — это… Что такое ШЕСТЕРЁННЫЙ НАСОС?
- ШЕСТЕРЁННЫЙ НАСОС
роторный насос с рабочим органом в виде двух шестерён. При вращении шестерён жидкость поступает из полости всасывания во впадины между зубьями и перемещается в напорную полость; здесь при входе зубьев одной шестерни в зацепление с другой происходит выдавливание жидкости из впадин (см. рис.). Ш. н. снабжаются предохранит, клапаном, к-рый при достижении максимально допускаемого давления перепускает жидкость со стороны нагнетания на сторону всасывания. Ш. н. используют для подачи нефтепродуктов и др. жидкостей без абразивных примесей.
Шестерённый насос: 1 — корпус; 2 — отверстие для нагнетания жидкости; 3 — предохранительный клапан; 4 — отверстие для всасывания жидкости
Большой энциклопедический политехнический словарь. 2004.
- ШЕРХЕБЕЛЬ
- ШЕСТЕРНЯ
Смотреть что такое «ШЕСТЕРЁННЫЙ НАСОС» в других словарях:
шестерённый насос — роторный насос с рабочим органом в виде 2 шестерён, при вращении которых жидкость, находящаяся во впадинах между их зубьями, перемещается и выталкивается в напорный трубопровод. * * * ШЕСТЕРЕННЫЙ НАСОС ШЕСТЕРЕННЫЙ НАСОС, роторный насос с рабочим… … Энциклопедический словарь
Шестерённый насос — зубчатый роторный Насос, рабочими органами которого являются шестерни. Обычно используют шестерни эвольвентного зацепления с прямыми, косыми или шевронными зубьями. Ш. н. просты по конструкции, компактны и надёжны в эксплуатации. Подача Ш … Большая советская энциклопедия
Шестерённая гидромашина — Шестерённая (шестерёнчатая) гидромашина один из видов объёмных гидравлических машин. Шестерённый насос с внешним зацеплением: Drive Gear ведущая шестерня; Idler Gear ведомая шестерня; Seal уплотнен … Википедия
Насос (технич.) — Насос, устройство (гидравлическая машина, аппарат или прибор) для напорного перемещения (всасывания и нагнетания) главным образом капельной жидкости в результате сообщения ей внешней энергии (потенциальной и кинетической). Устройства для… … Большая советская энциклопедия
Насос — I Насос устройство (гидравлическая машина, аппарат или прибор) для напорного перемещения (всасывания и нагнетания) главным образом капельной жидкости в результате сообщения ей внешней энергии (потенциальной и кинетической). Устройства для … Большая советская энциклопедия
Роторный насос — Насос с вращательным или вращательным и поступательно возвратным движением рабочих органов, которые перемещают жидкую среду в результате периодического изменения объёма заполняемых ею камер или цилиндров. К Р. н. относятся: винтовые… … Большая советская энциклопедия
РОТОРНЫЙ НАСОС — объёмный насос с вращательным (см. Винтовой насос, Шестерённый насос) или вращательным и возвратно поступательным (см. Аксиально поршневой насос, Радиально поршневой насос, Пластинчатый насос) движением рабочих органов независимо от характера… … Большой энциклопедический политехнический словарь
топливорегулирующая аппаратура — Рис. 1. Топливорегулирующая аппаратура с плунжерным насосом. топливорегулирующая аппаратура двигателя совокупность устройств, предназначенных для подачи топлива в камеры сгорания (основную и форсажную) и её регулирования на установившихся… … Энциклопедия «Авиация»
топливорегулирующая аппаратура — Рис. 1. Топливорегулирующая аппаратура с плунжерным насосом. топливорегулирующая аппаратура двигателя совокупность устройств, предназначенных для подачи топлива в камеры сгорания (основную и форсажную) и её регулирования на установившихся… … Энциклопедия «Авиация»
Топливорегулирующая аппаратура — двигателя совокупность устройств, предназначенных для подачи топлива в камеры сгорания (основную и форсажную) и её регулирования на установившихся и переходных режимах работы двигателя. Кроме того, эта аппаратура используется для питания топливом … Энциклопедия техники
dic.academic.ru
Насос шестеренный (НШ) — Конструирование и Монтаж
В данной теме выкладываем информацию о НШ — шестеренных насосах. Что это такое, для чего нужно и как работает.
Общее о насосах шестеренных
Насосы шестерённые являются одними из важнейших компонентов гидравлических систем машин. Они предназначены для нагнетания рабочей жидкости в гидравлических системах тракторов, комбайнов, грузовых автомобилей, дорожно-строительной, коммунальной и другой мобильной технике. Могут быть использованы в различных стационарных гидрофицированных установках с приводом от электродвигателя.
Наше предприятие предлагает насосы шестерённые, объёмом от 10 до 250 см.куб., конструктивного исполнения «У» (плоские) и «А» (круглые).
Насосы изготавливаются с правым или левым направлением вращения ведущего вала и взаимозаменяемы с насосами аналогичных типоразмеров других производителей. Если насос имеет левое вращение, в маркировке ставится буква «Л».
Гарантийный срок эксплуатации 12 месяцев. При этом наработка не должна превышать 4 000 моточасов на сельскохозяйственных тракторах, 3 000 моточасов на промышленных тракторах и 1 000 моточасов на других машинах (при периодической работе насосов).
Технические характеристики
Наиболее популярные насосы — НШ-32 и НШ-50. Приведены их характеристики. Технические характеристики и чертежи этих и других НШ можно посмотреть на сайте: http://parampump.narod.ru/index.htm
Наименование параметра | ШЕСТЕРЕННЫЕ НАСОСЫ НШ-32, нормы для типоразмера | ||||
НАСОС НШ32У-2 | НАСОС НШ32УК-3 | НАСОС НШ32А-3 | НАСОС НШ32М-3 | НАСОС НШ32М-4 | |
Рабочий объем, см? | 32 | 32 | 32 | 32 | 32 |
Номинальная частота вращения, с?? | 32 | 40 | 40 | 40 | 40 |
Номинальная подача, л/мин | 53,7 | 68,6 | 68,6 | 68,6 | 68,6 |
Давление на выходе, МПа номинальное максимальное |
14 17,5 |
16 21 |
16 21 |
16 21 |
20 25 |
Коэффициент подачи, не менее | 0,92 | 0,94 | 0,94 | 0,94 | 0,94 |
Коэффициент полезного действия, не менее | 0,82 | 0,83 | 0,83 | 0,83 | 0,83 |
Номинальная мощность, кВт, не более | 18,8 | 26,6 | 26,6 | 26,6 | 33,2 |
Масса, кг | 5,1 | 5,0 | 6,4 | 4,0 | 4,,0 |
Наименование параметра | ШЕСТЕРЕННЫЕ НАСОСЫ НШ-50 (НШ50) нормы для типоразмера | |||
НАСОС НШ50УК-3 | НАСОС НШ50УФ-3 | НАСОС НШ50А-3 | НАСОС НШ50М-4 | |
Рабочий объем, см? | 50 | 50 | 50 | 50 |
Номинальная частота вращения, с?? | 40 | 40 | 40 | 40 |
Номинальная подача, л/мин | 107,2 | 107,2 | 107,2 | 113,7 |
Давление на выходе, МПа номинальное максимальное |
16 21 |
16 21 |
16 21 |
20 25 |
Коэффициент подачи, не менее | 0,94 | 0,94 | 0,94 | 0,94 |
Коэффициент полезного действия, не менее | 0,83 | 0,83 | 0,83 | 0,83 |
Номинальная мощность, кВт, не более | 41,5 | 41,5 | 41,5 | 51,9
|
Масса, кг | 5,2 | 5,5 | 7,1 | 4,1 |
Принцип работы НШ
При вращении шестерен во входном канале насоса образуется разрежение, благодаря чему рабочая жидкость поступает в зону всасывания (низкого давления) насоса, где заполняет межзубовые впадины и по периферии переносится ими в зону нагнетания (высокого давления) насоса, создавая, тем самым, высокое давление в напорной гидролинии гидросистемы. Рабочая жидкость гидросистемы так же выполняет функции смазывания и охлаждения деталей насоса. Ресурс насоса во многом зависит от качества (вязкости, чистоты) используемого масла, т.к. во всех НШ применяются подшипники скольжения, работоспособность которых определяется, в значительной степени условиями смазки.
Устройство шестеренного насоса
Шестерённый насос (НШ) представляет собой сложный механизм, состоящий из качающего узла, корпуса и крышки. Качающий узел насоса состоит из ведущей и ведомой шестерен, четырех опорных втулок, являющихся одновременно подшипниками скольжения. Уплотнение деталей насоса осуществляется резинотехническими изделиями, выполненными из специальной маслостойкой резины. В процессе работы насоса производится автоматический гидравлический (за счет высокого давления, создаваемого насосом) поджим опорных втулок к торцам шестерен, тем самым осуществляется компенсация торцевых зазоров и износов.
Схема шестерённого насоса конструктивного исполнения «У»
НШ-10У-3
kmuclub.ru
Насосы НШ 10 (Насосы шестеренные НШ 10) — ГК «ОРИОН»
Пример:НШ | 10 | У | - | 3 | Л | Т |
1 | 2 | 3 | 4 | 5 | 6 |
Расшифровка:
Пример | Описание | Возможные значения | |
1 | НШ | Насос шестеренный | |
2 | 10 | Рабочий объем насоса | От 4 см3 до 250 см3 |
3 | У | Конструктивное исполнение | Серия ”У” – стандарт |
Серия”A” – ANTEY | |||
Серия “М” – MASTER | |||
Серия “Г” | |||
4 | 3 | Исполнение насоса по давлению | 3 – номинальное давление 16 Мпа(160 кгс/см2), максимальное 21 Мпа(210 кгс/см2) |
4 – номинальное давление 20 Мпа(200 кгс/см2), максимальное 25 Мпа(250 кгс/см2) | |||
5 | Л | Направление вращения вала (смотреть со стороны вала) | Л – левое вращение (против часовой стрелки) |
Если обозначение направления вращения вала отсутствует, тогда насос правого вращения (по часовой стрелке) | |||
6 | Т | Климатическое исполнение | Т – тропический климат |
У – умеренный климат (допускается не указывать) |
Наименование параметра | НШ 10Г-3 | НШ 10У-3 | НШ 10М-3 |
Рабочий объем, см3 | 10 | 10 | 10 |
Давление на выходе номинальное, МПа | 16 | 16 | 16 |
Давление на выходе максимальное, МПа | 21 | 21 | 21 |
Номинальная подача, л/мин | 21,0 | 21,0 | 22,0 |
Номинальная частота вращения, об/с | 40 | 40 | 40 |
Номинальная мощность, кВт | 8,6 | 8,6 | 8,6 |
Масса, кг | 2,7 | 2,0 | 1,5 |
Наши сотрудники помогут подобрать Насосы шестеренные НШ 10 согласно Вашим требованиям и предпочтениям.
Свяжитесь с нами для дальнейшего обсуждения технического задания любым удобным способом:- позвоните по номеру телефона 8 (3412) 65‑57‑30 или 8 (3412) 65‑58‑30
- отправьте заявку по электронной почте [email protected]
- по факсу: 8 (3412) 65‑53‑40
- воспользуйтесь кнопкой «ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ», заполните необходимые поля и мы Вам перезвоним.
orion-18.ru
Что такое шестеренный (шестеренчатый) насос?
Изобретение насосного оборудования уходит своими корнями глубоко в историю. Первый поршневой насос был изобретен приблизительно в первом веке до нашей эры греческим механиком по имени Ктезибий. В процессе развития гидравлических технологий, в шестнадцатом веке был изобретен прототип нынешнего шестеренчатого насоса. Сегодня насосы такого типа широко применяется в промышленном, строительном и бытовом производстве.
Шестеренчатый или как его еще называют, шестеренный насос — это объемный насос, который относится к типу роторных и применяется для перекачки различных видов жидкости. Этот тип насосов отличается надежностью и универсальностью, так как позволяет транспортировать как чистые жидкости, так и вязкие пасты с различными абразивными частицами, незаменим в производстве и выполняет как смазочные, так и перекачивающие функции. Шестеренчатые насосы делятся на два вида: насосы внутреннего и внешнего зацепления. Принцип их работы достаточно схож, заключается во вращении шестерней и циркуляции жидкости между ними. В насосе внешнего зацепления одна шестерня является ведущей, а вторая — ведомой. Ведущая шестерня начинает вращение и ведомая подхватывает его, за счет этого шестерни вращаются в разные стороны. Благодаря этому принципу вращения между зубьями шестерен образуются полости, в которые поступает жидкость. Эта жидкость переносится между полостями всасывания и нагнетания, за счет этого происходит циркуляция и выталкивание жидкости.
Шестереночные насосы применяются в технологическом оборудовании, так как помимо смазочных и перекачивающих функции они используются для создания давления в гидравлических системах. Сегодня шестеренные насосы широко применяются в различных видах промышленности и занимают важную позицию в производстве. При выборе такого насоса важно обращать внимание на следующие характеристики:
— Объем
— Частота вращения и подачи
— Давление и мощность
— КПД
Как и любая техника шестереночные насосы имеют как преимущества, так и недостатки. Среди недостатков можно отметить отсутствие возможности регулирования объема, неравномерность подачи жидкости и изменение направления жидкости, что снижает КПД. К преимуществам этого типа насосов относятся: простота конструкции, надежность, высокая производительность при повышенной частоте вращений, и, конечно же, доступная стоимость.
agrogidrorem.com
Как определить направление вращения насоса НШ? Как определить вращение насоса? левый или правый насос
Как определить вращение насоса НШ?
Регулярно приходится слышать один и тот же вопрос: «Как определить вращение насоса НШ?» или «как отличить «левый» (насос левого вращения) от «правого»?».
Есть несколько простых правил, запомнив которые визуально определить вращение насоса НШ не составит труда:
- «Левое» вращение — это вращение против часовой стрелки, если мы смотрим на вал насоса. «Правое», соответственно, вращение по часовой стрелке, смотреть также со стороны вала насоса. Это правило действует для всех насосов, поэтому запомнить его необходимо.
- Если в маркировке насоса НШ, нанесенной на корпусе, есть буква «Л» , то вращение насоса — левое.
- Ставим насос НШ валом вверх, входным (всасывающим) отверстием поворачиваем к себе. Если вал располагается левее входного отверстия — вращение насоса ПРАВОЕ, если вал располагается правее — ЛЕВОЕ.
При использовании материалов сайта ссылка на источник обязательна.
Copyright ©2015 Компания Гидростат
hydrostat.ru
