Плотность бетона по многим параметрам является очень высокой, что делает его идеальным стройматериалом для строительства стен и перекрытий. Однако в нем очень сложно вмонтировать крепеж для полки, люстры и других «навесных» деталей интерьера. В данной статье мы будем искать решение данной проблемы, и поможет в этом нагель.

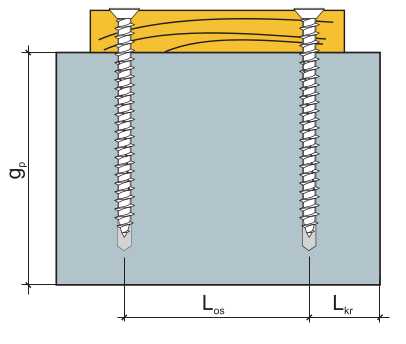

На фото – нагель для крепежа элементов на бетонной поверхности

Что это и где применяется

Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.

Помимо мелких предметов, с их помощью можно укрепить:

• дверные коробки;
• рамы;
• ограждения;
• трубопроводы;
• радиаторы отопления.

Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.

Метиз для бетона

Виды

Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:

Форме головки	Потайная (коническая с крестообразными шлицами). Шестигранная (под рожковый и накидной ключ, резьба – внутренняя, шлицы — крестообразные). Метизы-шпильки, имеющие резьбовой сгон под гайку. Шурупы с прямоугольным или в виде крюка оголовком, может быть округлым.
Типу защитного покрытия	Оцинкованные (серебристые) метизы, которые используются в разных места – снаружи и внутри помещений. Омедненные (желтые) изделия – применяются только для внутренних работ. Зачерненные (черные) шурупы разрешено использовать только в помещениях с нормальной влажностью.
Форме и шагу резьбы на стержне	Универсальные метизы – их длина 12-220 мм, Ø 3-6 мм. На стержне нарезана обычная резьба в виде винтовой канавки. Инструкция разрешает их монтировать в посадочное отверстие (куда предварительно установлен дюбель) и прямо в стену из пенобетона. Шурупы «универсальные» с накаткой «елочка» на стержне. Их монтируют лишь в посадочные отверстия с полимерной втулкой (дюбель). Глубина должна превышать длину метиза на 3-5 мм. Длина изделий – 12-200 мм, Ø 3-8 мм. При установке применяют обычный или ударный шуруповерт. Нагель – шурупы, имеющие переменную резьбу. Они вкручиваются в стены сразу без предварительного рассверливания. В этом и заключается его особенность. Вкручивание проводится ударным шуруповертом и проходит без задержек. Длина метизов – 70-200 мм, а диаметр одинаковый 7,5 мм.

Виды головок нагеля

Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие саморезы по бетону вкручиваются без сверления или с ним.

Омедненные шурупы для внутренних работ

Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.

Шуруп с переменной резьбой и насечками по всей длине стержня

Совет: лучшим является ячеистый бетон, а железобетон для данного способа монтажа не подходит.

Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени

Выбираем и устанавливаем саморез

Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.

Вкручивание нагеля в бетонное основание ключом

После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.

Совет: шуруп с «елочкой» следует устанавливать в посадочное отверстие, диаметр и длина которого должны превышать его габариты на 5 мм.

Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.

Совет: после высверливания отверстия уберите из него пыль.

Как вкрутить саморез без дюбеля в бетонную стену

Важно правильно использовать саморез, иначе его можно просто обломать. Закручивать шуруп с не потайной головкой необходимо с определенным усилием, следя за тем, чтобы во время процесса его не сломать, элементарно перетянув. Также можно обломать головку из-за высокой температуры нагрева тела шурупа при вкручивании в бетон.

Вывод

Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.

Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

masterabetona.ru

Использование нагелей в строительстве деревянных домов

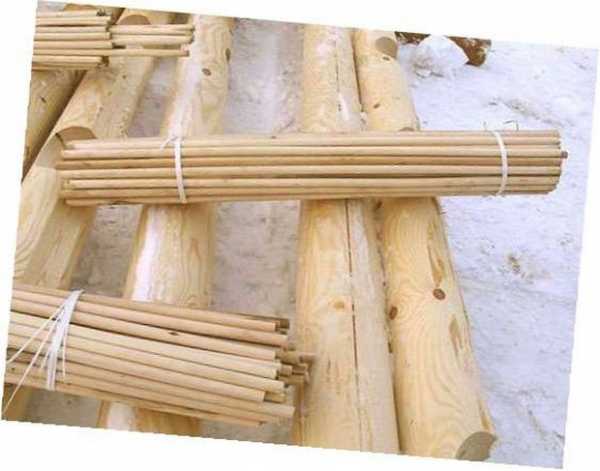

Нагель – элемент для создания подвижного соединения между соседними деталями, в частности между брусьями и бревнами при возведении дома. Также встречается при производстве окон, в судостроении и т.д. Не многие слышали о таком приспособлении, но без него не обходится строительство деревянных домов и создание элементов привычных конструкций даже при том, что эти соединения нам не видны.

Что нужно знать о нагеле

Другое название нагеля – шкант. Слово «нагель» немецкого происхождения, означает «гвоздь», чем, по сути, и является. «Шкант» пришло в нашу речь с Вятки, где около 300 лет назад началось активное строительство деревянных домов из бревна. Уже тогда столяры внедрили в привычную технологию применение деревянных крепежей для устойчивости сруба, которые не видно при собранных конструкциях.

Изначально нагель деревянный, в настоящее время применяются крепежи из древесины и стали. Они служат на объектах с разным уровнем ответственности, поскольку могут воспринимать разную нагрузку.

У шканта круглое или квадратное сечение разного размера, который определяется расчетом.

Изготовление нагелей

Лучший деревянный нагель березовый или дубовый. Эти виды древесины обладают твердостью и достаточной жесткостью, чтобы удержать сруб любого размера. Материал должен быть тщательно просушен, в идеале – совпадать с брусом в содержании воды для равномерной усадки объема после сборки. Рекомендуется использовать принудительно просушенную древесину для снижения риска усушки, которая повлечет за собой ослабление соединения.

Квадратный нагель изготавливают на распиловочном станке строго по установленным размерам, поскольку в дальнейшем для них нужно будет проделывать отверстие в брусе или бревне по аналогичным параметрам. Часто используют унифицированные размеры: например, заказывают сруб с готовыми отверстиями под нагель, а крепеж заказывают отдельно, но того же сечения. Совпадение параметров необходимо для нормальной и быстрой работы, чтобы не пришлось подгонять изделия на месте.

Для изготовления шканта с круглым сечением рационально использовать токарный станок. С его помощью изготовить крепеж можно самостоятельно. Для этого используем деревянную заготовку подходящего размера, крепим ее на крутящий механизм станка и понемногу снимаем лишние слои ствола. Чтобы не убрать лишнего, постоянно сверяем диаметр полуфабриката штангенциркулем. Также важно, чтобы заготовка равномерно обрабатывалась по всей длине, чтобы изделие смогло без труда войти в подготовленное для него отверстие.

Нагель металлический изготавливают из стали разных марок и из готовых прокатов методом отливки или прокатки. Форма сечения у изделия может быть разной: круглой, квадратной, многоугольной. Стальной шкант более подходит для сборки металлических и бетонных конструкций. Сделанный из арматуры, крепеж при усадке древесины травмирует бревно, на месте разрыхления в последствии развивается плесень, ржавчина, что значительно снижает несущие характеристики конструкции.

Какой нагель выбрать

Нагель для бруса может быть металлическим или деревянным, квадратным или круглым. Какой же выбрать для строительства дома из бревна и бруса?

Дерево или металл

Для бревна лучше использовать деревянный шкант. Металл хоть и обладает большим запасом прочности, все же со временем ржавеет и портит древесину. Влажностью ржавые очаги подпитывает само бревно, которое несколько лет просыхает, а потом начинает интенсивно намокать-сохнуть.

Деревянный нагель обладает теми же характеристиками, что и бревно, потому диссонанса между элементами не возникнет.

Круг или квадрат

Форма сечения может быть определена расчетным методом. Если вкратце, то круглый нагель подходит для установки на небольшие дома облегченной конструкции, квадратный более надежен, потому применяется для фиксации бруса и бревна у больших коттеджей. Минимальный диаметр, который следует выбрать – 25 мм, можно больше.

Сверление отверстий под нагели

Расстояние между внутренними креплениями должно быть не более 1,5-2,0 метров. В обозначенных местах на собранном в несколько поясов срубе насквозь просверливается отверстие. Это можно сделать мощной дрелью с двумя ручками и с насадкой-сверлом большого диаметра по дереву.

На практике часто фиксируют по 2 бревна в шахматном порядке, но лучше пустить нагель на глубину 3-4 бревна. Получается, одно бревно связано и с верхним, и с нижним соседом через шаг.

Ширина отверстий в бревне для круглого и квадратного сечения нагеля должна быть меньше фактической на 2-3 мм. Для квадратного нагеля 25мм – отверстие 32мм. Запас берется с учётом предполагаемой величины усушки крепежа и стены. После сверления нагели забивать в отверстия будет непросто, особенно в случае с квадратным сечением: всегда есть риск даже незначительного смещения бруса относительно пояса на 1-2 мм, тогда процесс вбивания затрудняется. Если планируется внутренняя фиксация по 3-4 бревна, лучше заранее заказать сруб с уже пропиленными в заводских условиях отверстиями.

Сборка на нагеля: важные нюансы

Когда крепеж готов и отверстия высверлены, пора приступать к сборке основной конструкции. Важно помнить:

• Не нужно ничем промазывать и прокладывать гнездо перед вводом нагеля.
• Запрещено использования столярного клея, чтобы брус и нагель смогли двигаться относительно друг друга при усадке.
• Шканты должны быть установлены строго вертикально, чтобы нанизанный брус был зафиксирован в одной плоскости и не менял своего положения при усадке в горизонтальной оси.
• Забивание нужно осуществлять деревянной или прорезиненной киянкой. Металлический оголовок молотка повредит древесину и в ней начнутся процессы порчи.

В строительстве из бруса есть другая технология насаживания бревен и сруба:

• 1) На ярусе нижней обвязки высверливаются отверстия, в которые вставляются нагели.
• 2) Последующие ряды обвязки нанизываются на установленные нагели. Для этого в брусе или бревне нужно заранее высверлить отверстия для монтажа.

Нагели для дома из бруса или бревна вещь необходимая. Пусть их не видно в объеме дерева, зато можно ощутить прочность строения и быть полностью в нем уверенным.

stroikadialog.ru

Нагеля для бруса — размеры и крепление: сверление и забивание

Дома из натурального дерева сейчас снова обрели популярность. Но древесина – это далеко не однородный материал, поэтому в процессе усадки происходит небольшая деформация, разные части дома принимают окончательный вид неравномерно.

Отсюда вытекает проблема крепления бруса между собой, которое обеспечит надежность, с одной стороны, и равномерную усадку с другой. Решение было найдено очень давно – нагели. Элемент отличается по размеру, форме сечения (круг или квадрат), материалу изготовления.

Виды нагелей

Разновидностей крепежного элемента много, но условно их делят на группы по материалу и форме. Рассмотрим этот вопрос подробней.

Материал изготовления

Активно используются два вида:

1. Деревянный. Большинство специалистов настоятельно рекомендуют использовать именно деревянный шип при возведении конструкций из дерева. Приводятся главные преимущества при выборе такого крепежа:
   • Равномерное высыхание. Брус и нагель должны быть приблизительно одной влажности. Это позволит пройти процессу усадки практически без видимых изменений;
   • Не подвержен действию перепадов температур. Дерево практически не меняет линейные размеры при различных температурах, поэтому крепежный элемент будет всегда на своем месте;
   • Отсутствует ржавчина. Металл со временем ржавеет, что приводит к гниению соприкасающихся с ним деревянных поверхностей;
   • Отсутствует конденсат. На стали при резком изменении температуры образовывается влага, которая совсем ни к чему внутри несущей стены.
   • Шкант срастается со стеной. Через определенное время дом станет монолитным, деревянные поверхности спаиваются.
2. Металлический. Этот вариант также относится к бюджетному способу крепления, часто используются отходы (трубы, арматура). Хотя специалисты отдают предпочтение предыдущему способу, у металлического нагеля есть свои преимущества:
   • Верхние слои древесины защищены от кручения;
   • Долговечность конструкции.

Форма

Также выделяют несколько основных форм:

1. Округлое сечение. С учетом того, что отверстия под крепление в бревне выполняются сверлом, то круглый нагель обеспечит максимальную площадь соприкосновения, гарантируя надежность и долговечность конструкции;
2. Квадрат. Сделать такой элемент проще, стоит он также дешевле. Но на этом положительные стороны заканчиваются. При входе в отверстие края шипа деформируются, а общая площадь контакта остается минимальной. Строить таким образом дом опасно;
3. Узкий прямоугольник. Наиболее простой в изготовлении вариант. Берется доска определенной толщины, распускается на прямоугольники. Единственное преимущество – очень небольшая толщина. Подходит для узкого бруса, но монтаж крайне затруднен.

Изготавливаем нагель своими руками

Этот вид крепежа продается в магазинах, но без особого труда можно сделать его и дома. Деревянный элемент изготавливается следующим образом:

• берутся обрезки досок, из которых нарезаются брусья размером 25 на 25 сантиметров;
• изготавливаются колья, длинной 1,5 толщины строительного бруса, диаметром 2,5 сантиметра;
• топором срезаются углы, для придания округлой формы.

Но необходимо принимать во внимание следующее:

• древесина для крепежа должна быть тверже бруса. Сейчас для этих целей чаще всего используется береза;
• нагель не должен значительно отличаться влажностью от основного элемента конструкции;
• категорически запрещено использовать шкант с сучком.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

• для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
• более толстый брус крепится шипом размером 3 сантиметра;
• брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Длина определяется еще проще – наиболее распространенный и рекомендованный способ – крепление двух бревен нагелем длиной в полтора бруса.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

• первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
• шаг составляет от полутора до 2 метров;
• скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Технология крепления

Сверление

Используется мощная дрель, если необходимо делать отверстия непосредственно на строительной площадке либо станок, если брус подготавливается заранее.

Второй способ распространен на западе и позволяет собрать конструкцию практически любого дома за несколько дней. Но требуется внимательность, точный чертеж, профессионализм.

В первом и втором случае незыблемым остается правило – отверстие должно быть строго вертикальным.

Диаметр сверла и толщина шканта должны совпадать, а для верхних ярусов бруса отверстие должно быть даже на миллиметр два больше. Так избавляются от провисания несущей конструкции из-за небольшой вертикальной нагрузки. Отверстие делается на 2 сантиметра длиннее необходимого, чтобы шип мог спокойно ходить во время усадки.

Забивание

Обычно используется кувалда весом несколько килограмм. Нагель вгоняется внутрь ниже кромки бруса до конца отверстия, для этого используются насадки (обычно из латуни).

Правильное расположение

Идеальным считается вариант, когда нагели расположены в шахматном порядке. Но строго вертикальное направление по параллельным линиям также допускается и на прочность влияет не существенно.

Рекомендуется зазор до начала проема не менее тридцати сантиметров. Расстояние крепежа до угла не должно превышать 70 сантиметров. Шаг может варьироваться от метра до 3, в зависимости от материала, из которого сделан брус (твердые сорта требуют меньший шаг).

 Преимущества и недостатки

Как и любой другой крепежный элемент, нагель обладает рядом положительных сторон, а также пассивом из недостатков.

Преимущества:

1. Шип придает надежное сцепление, предотвращает провисание венца;
2. Обеспечивает долговременную надежность при нагрузках на изгиб, чем не могут похвастаться гвозди и болты;
3. Способствует равномерной усадке дома. Крепежный элемент свободно ходит по вертикальной плоскости, предотвращая горизонтальные деформации;
4. Деревянное изделие не подвергается образованию влаги и коррозии, исключая процесс гниения;
5. Предельная дешевизна. Даже покупка готовых нагелей не слишком ударит по карману, позволяя минимизировать бюджет.

Но есть и недостатки:

1. Сложность монтажа. Абсолютное вертикальное расположение, идеальный подбор диаметра, подразумевает наличие приличных навыков строительства;
2. Серьезные требования качества. Наличие сучков или неоднородность материала могут привести к плачевным последствиям;
3. Чрезмерное приложение силы при забивании часто приводит к трещинам в брусе. После чего его необходимо менять.

Блиц-советы

Существует набор хитростей при монтаже, позволяющих построить дом своей мечты, который прослужит долгие годы:

1. Шахматный порядок. Условие не обязательное, но настоятельно рекомендованное плотниками всех мастей;
2. Во избежание провисания, необходимо пользоваться деревянными нагелями округлой формы. Квадратные изделия в основном продвигаются производителями, так как они проще в изготовлении;
3. При забивании можно и нужно снижать трение. Для этого достаточно использовать мыльный раствор;
4. Рекомендуется использовать крепеж из березы. Это гарантирует надежность конструкции, придает определенный шарм, при этом не увеличивает себестоимость строительства;
5. Сходная влажность между шипом и брусом – принципиальное условие долговечности конструкции. На это нужно обращать пристальное внимание;
6. Не стесняйтесь использовать дополнительные элементы крепления. Наука не стоит на месте, современные приспособления могут значительно облегчить задачу.

orcmaster.com

Нагели деревянные или металлические | СК Выбор

Заказывая сруб из натурального дерева, покупатели в первую очередь обращают внимание на лес, из которого возводится здание, форму и сорт бруса, планировку. При этом упускают такую деталь как соединительные материалы, тогда как именно этот фактор влияет на дальнейшие эксплуатационные характеристики строения.  В качестве элементов крепежа для деревянного дома используются деревянные и металлические нагели. Какой из этих вариантов предпочтителен с точки зрения обеспечения оптимальных качеств объекта?

Технология крепления бруса в деревянном доме

Во избежание смещения бревен относительно друг друга, кроме крепления «в чашу» и усадочный паз, используют нагели. Их применение позволяет обеспечить необходимую вертикальность стен. Деталь представляет собой деревянный или металлический стержень, удерживающий от сдвига соседствующие бревна. Элемент устанавливается в шахматном порядке, с шагом примерно 2м, в заранее высверленные отверстия. Длина детали должна быть на 2-3 см меньше посадочного места, толщина – такой, чтобы обеспечивать небольшой натяг.

Сборка бруса с использованием нагелей осуществляется в следующем порядке:

• в уложенном брусе высверливаются отверстия заданного диаметра;
• в подготовленные отверстия забиваются нагели на глубину не менее 2 см;
• добавляется следующее бревно с соответствующими схеме расположения нагелей в предыдущем ряду отверстиями.

Металлические нагели: за и против

Изделия представляют собой отрезки арматуры заданной длины и диаметра.  Они могут быть гладкими и рифлеными. В ряде случаев в качестве нагелей используют металлические грозди. К преимуществам этого типа изделий относятся:

• простота и быстрота монтажа и, как следствие, удешевление строительства;
• прочность и долговечность;
• невысокая цена.

Причинами, по которым следует отказаться от применения металлического крепежа, служат:

• Разнородность структур. Дерево со временем будет усыхать, деформироваться, металл – нет. При жестком закреплении образующие стену брусья могут «зависнуть» на арматуре, или наоборот, начать болтаться.
• Подверженность коррозии. Перепады температур, изменения уровня влажности приводит к ржавлению элемента и порче материала вокруг него. В дальнейшем на поверхности сруба могут образоваться коричневые пятна.

Деревянные нагели: проверенно временем

Традиционно при строительстве срубов использовались деревянные шканты. Деталь изготовлялась из древесины с высокой прочностью – дуба, березы, бука. Отдать предпочтение этому варианту крепежа рекомендуется по таким причинам:

• предотвращение деформации бруса при дальнейшей эксплуатации;
• равномерная усадка стен дома;
• устойчивость к короблению, перепадам температур.

При покупке детали следует обратить внимание на ее качество. Древесина нагеля должна быть хорошо просушенной, не иметь следов плесени. Забивать изделие в отверстия следует киянкой.

Какой вариант выбрать

Металлические нагели оптимально подойдут в ситуациях, когда особое внимание уделяется именно надежности стяжки бруса. Для минимизации негативного влияния детали на конструкцию в целом рекомендовано использовать шканты, изготовленные из коррозионо стойких сталей.  Компенсировать неспособность изделия справляться с нагрузкой «на изгиб» поможет покупка нагелей типа «пружинный узел» — крепежного элемента, состоящего из болта с пружиной.

Во всех иных случаях отдают предпочтение деревянному соединению. Оно обеспечит равномерную усадку всего дома, хорошую теплоизоляцию строения.

sk-vibor.ru

Нагель – что это такое?

Нагель – что это такое?

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов.

Ещё в старину деревянные нагели использовали для постройки парусных лодок, которые хорошо себя зарекомендовали, поскольку, в отличие от металлических нагелей, которые ржавели от морской воды, деревянные разбухали, не давая протечки, соединение уплотнялось и становилось герметичным. Это полезное свойство деревянного нагеля стали впоследствии использовать и в деревянном домостроении.

Но некоторые строительные фирмы, в погоне за удешевлением строительства, желая сэкономить, вместо деревянных нагелей используют металлические, чего делать категорически не рекомендуется! Главный недостаток металлического нагеля в древесине заключается в том, что он чересчур прочен и не дает сдвигаться брусу при усадке, прочно удерживая его в первоначальном положении, препятствуя усадке. Металл также обладает свойством высокой теплопроводности, а дерево, наоборот – низкой. Таким образом, разница в теплопроводности приводит к образованию т.н. «мостиков холода» в брусе, отчего образуется конденсат, который, в конце концов, приводит к коррозии металла, образуются ржавые подтеки на деревянных стенах сруба.

Работа с металлическими нагелями намного удешевляет и упрощает строительство, что на руку недобросовестным застройщикам. Но строительные компании, которые заботятся о своей репутации и строят качественные деревянные брусовые дома и бани, никогда не будут использовать эти дешевые методы в возведении деревянных домов и используют хоть и трудоемкие в работе, но качественные детали – деревянные нагели.

Плотность деревянных нагелей должна быть из твердолиственных пород, т.е. выше, чем у древесины, которая используется при возведении дома, поэтому плотники из компании «Дома и бани от Вани» используют березовые нагели. Кроме того, влажность деревянных нагелей должна быть ниже, чем у бруса, чтобы после выравнивания влажности в соединениях посадка не ослабла.

Нагели в срубе крепятся в шахматном порядке на расстоянии около 2м, но с отступлением от углов не менее 20см. Отверстия в брусе сверлятся вертикально, строго по центру деревянного бруса, на 2-3 см глубже, чем длина деревянного нагеля. Затем при помощи киянки, ударами небольшой силы, нагель вколачивают в отверстие. Гладкие цилиндрические деревянные нагели по диаметру должны совпадать с диаметром отверстия. Таким образом, получается хорошее сцепление в срубе при усадке.

При соблюдении технологии нагельной сборки, конструкция деревянного дома будет прочной и долговечной.

dombrusa.ru

Виды нагелей, способы их изготовления и использования при строительстве деревянных домов

Нагель, что это такое?

Нагель (nagel) – в переводе с немецкого обозначает большой гвоздь, которым крепятся между собой различные деревянные конструкции срубов. По материалу изготовления могут быть металлическими (отрезок трубы или арматуры различного сечения) или деревянными. По сечению – квадратными или круглыми. В статье мы главное внимание уделим деревянным нагелям, именно они в последнее время прочно «вошли в моду» во время строительства деревянных срубов различного назначения.

Круглые нагели

Эксплуатационные отличия деревянных нагелей

Не стоит верить рекламным статьям, которые описывают только одни преимущества деревянных нагелей. Их явные преимущества были заметны только во время постройки старинных лодок, использование металлических крепежных материалов было нецелесообразным по нескольким причинам:

• Морская соленая вода существенно ускоряла коррозионные процессы, что делало рискованным использование металлических крепежных элементов.
• Деревянные нагеля во время намокания расширяются, что повышает герметичность соединения, минимизируются риски образования протечек.

По остальным физическим характеристикам деревянные нагели существенно уступают металлическим. Почему они сейчас пользуются таким большим спросом во время строительства деревянных домов? Прежде всего, по нашему мнению, такое влияние оказывает умело организованная реклама. Нам рассказывают об «экологичных домах», отличных «физических характеристиках» и пр. ерунде, которая имеет весьма отдаленное отношение к действительности.

Интересно, какой вред здоровью может принести отрезок металлического стержня в бревне или деревянном пиломатериале? Неужели пластиковые покрытия, применяемые для внутренней отделки, менее вредны? Неужели физические показатели любой породы древесины на растяжение, изгиб или срез «существенно превосходят» физические характеристики конструкционных сталей? Это риторический вопрос, ответа не требует. Но, раз уж статья о деревянных нагелях, поговорим более подробно именно о таком способе крепления между собой венцов деревянных срубов.

Виды деревянных нагелей

По сортам древесины используются твердые породы, по сечению могут быть круглыми (наиболее часто используются) и квадратными (применяются довольно редко). Под квадратные нагели сложно проделывать отверстия в бревнах, именно этим объясняется их редкое употребление. А не «количеством ребер», как можно прочитать в некоторых странных статьях.

Круглые нагели вытачиваются на токарных станках по дереву, используется только сухая древесина высшего или первого сорта, без видимых дефектов и грибковых повреждений. С минимальным количеством сучков, с нормальным строением древесины, без свилеватости и т. д. Диметр нагеля подбирается с учетом параметров бревен, но в любом случае он должен быть более 2,5 сантиметра.

Правила установки нагелей

Главное назначение нагелей – удерживать венцы сруба от поперечных деформаций и смещений и при этом не препятствовать естественной продольной усадке дома во время высыхания. Именно этими задачами и объясняются технологии использования нагелей.

• Обязательно необходимо крепить каждый угловой венец сруба, глубина привязки – минимум два ряда.
• Диаметр отверстия под нагель должен быть на 2÷3 мм больше, чем диаметр нагеля. Это позволит исключить заклинивание крепления во время высыхания и усадки деревянного сруба. Если случится заклинивание – брус может зависнуть, образуются крайне неприятные щели, нарушится герметизация всего строения.
• Отверстия в бревнах или брусьях необходимо сверлить строго вертикально. Любые нарушения этого условия существенно увеличивают риски провисание нескольких рядов сруба.
• Глубина высверливаемого под нагель отверстия должна быть на 2÷3 см больше, чем длина нагеля. Это полностью исключает провисание радов сруба во время подсыхания.

Нагель в конструкции работает только на срез или на изгиб, скольжение вдоль бревен должно быть свободным.

Установка нагелей



Немного истории нагеля-кукса

Не всегда на Руси использовали «заморское» слово «нагель», наши предки называли такие деревянные соединение куксами. Как правило, одна из сторон кукса имела продольное или винтовое рифление, что обеспечивало более надежную устойчивость здания. Часто их применяли как дополнительную вязку и садили на столярный клей, таким образом шип предохранялся от выворачивания. Соединения устанавливались на расстоянии 2/5 ширины бруска и посередине бруска с шипом. Раньше часто нагелями крепили импосты деревянных оконных рам, вместо металлических уголочков устанавливали нагели и по всем углам деревянной рамы. Устанавливали их плотно, с натягом. Концы не утапливали, а снимали в плоскость при помощи стамески или рубанки. Это позволяло делать место соединения невидимым.

Небольшой деревянный нагель в форме многоугольника и до сих пор применяется в некоторых моделях мебели. Особенно той, которая изготавливается по старинным технологиям. Влажность нагеля всегда должна быть на 4÷5% меньше, чем у основной древесины. За счет этого обеспечивается постоянное усилие сцепления вне зависимости от усыхания изделия.

На парусных судах нагель имел цилиндрическую форму, большого диаметра, вставлялся в кофель-планку. Использовался для крепления тросов небольшого диаметра, обрабатывался специальными составами, замедляющими процессы гниения.

Расчет необходимого количества нагелей для крепления срубов

Крепление нагелями следует выполнять в шахматном порядке, расстояние между креплениями не должны превышать двух метров. Кроме того, на каждом угловом соединении обязательно устанавливается крепление. Общее количество подсчитывается путем простых арифметических действий по указанным параметрам с учетом размеров деревянного дома.

Нагель при сборке дома из профилированного бруса

Обязательное условие – все используемые для крепления нагели не должны иметь видимых дефектов, при малейших сомнениях в качестве крепление должно выбраковываться. Запрещается изготовление нагелей из гигроскопичных пород древесины, это ограничение действует при любой твердости дерева.

woodbuy.ru

Нагель, что это такое? ← Все статьи » УфаСтройСнаб-Лес

           Нагель – деревянный или металлический штырь круглого или прямоугольного сечения для крепления бруса или бревна в срубах. Слово это в немецком языке означает «гвоздь». На Руси сначала применялись в судостроении в строительстве барок. Словарь Даля дает такое определение: деревянные болты, гвозди, и столяры зовут так деревянные гвозди на клею.

          Предназначение нагеля – избежать смещения отдельных элементов (венцов сруба) относительно друг друга. При усушке бруса или бревна, возникающие внутренние напряжения начнут его «крутить», и «вести».

           Примером металлических нагелей могут послужить металлический стержень или труба. Мы не рекомендуем использовать такие нагеля по одной очень важной причине: при перепаде температуры из-за разницы теплопроводности дерева и металла, на металлических нагелях может образоваться конденсат, который приведет к появлению гнили и к последующему разрушению сруба.

          Некоторые «умельцы» в качестве нагелей используют обычную рифленую арматуру, что недопустимо, так как рифленая поверхность арматуры будет препятствовать усадке сруба.

          При сборке сруба мы рекомендуем использовать только деревянные нагеля. Кроме того, хороший нагель должен быть выполнен исключительно из твердого сорта древесины, такого как дуб или береза. Дубовые нагеля обладают всеми свойствами, которые от него требуются — это   долговечность и прочность. Но, используют их при сборке срубов крайне редко из-за очень высокой цены. Самым популярным является березовый нагель. Стоимость березовых нагелей гораздо ниже. Обусловлено это, во-первых, доступностью материала для их изготовления и, во-вторых, большим количеством организаций, занимающихся их производством.

          На рынке также можно встретить деревянные нагеля, сделанные из сосны и ели. Такие нагеля мы использовать не рекомендуем, потому, как сосна и ель относятся к мягким хвойным породам древесины, и препятствовать скручиванию бревна они соответственно не смогут.

          По форме нагеля бывают круглого и квадратного сечения. Предпочтительнее будет использовать нагеля с квадратной формой сечения. Для подтверждения этих слов сравним их свойства по нескольким влияющим факторам. Это поможет выяснить, кто из них лучше взаимодействует с бревном и выявить их различия.

        Изготовление

          Нагеля круглого сечения производят на токарных станках. Данные нагеля являются некалиброванными. В результате этого диаметр одного нагеля может отличаться от диаметра другого. И, как следствие, при установке некоторые нагеля могут вставать неплотно (болтаться), а некоторые быть больше просверленного отверстия. В первом случае от нагелей не будет никакого эффекта, а во втором они будут препятствовать усадке сруба.

        Площадь соприкосновения с бревном

           В круглом отверстии нагель круглого сечения соприкасается с бревном всей поверхностью, в то время как нагель квадратного сечения соприкасается с бревном лишь своими углами, то есть площадь соприкосновения с бревном у нагеля круглого сечения намного больше. На основании этого, мы можем сделать несколько выводов:

        — У круглых нагелей выше вероятность разбухнуть, впитав влагу из бревна, что в дальнейшем помешает бревну садиться при усушке. Особенно такое часто происходит на ненагруженных частях сруба, например, фронтонах.

        — Сила трения и сопротивления при усадке сруба будет значительно выше у круглых нагелей.

         Установка

Что касается установки, то она практически одинакова, что для квадратных нагелей , что для круглых. Разница будет лишь в определении диаметра отверстия под нагель:

         — Диаметр отверстия под круглый нагель должен быть равен диаметру самого нагеля

         — Диаметр отверстия под квадратный нагель должен быть на 2-3 мм меньше диагонали нагеля. Это необходимо для его плотной установки.



           Устанавливаются нагеля в шахматном порядке на расстоянии около 1.5 метров друг от друга по схеме в строго вертикальное отверстие. Глубина отверстия должна быть на несколько сантиметров больше длины нагеля, а сам нагель должен быть утоплен в него, чтобы сверху остался запас хода на усадку сруба.

          Круглый нагель должен заходить в отверстие без чрезмерных усилий, а квадратный плотно забивается киянкой. Неплотная посадка любых нагелей не допустима. В этом случае нагель не будет выполнять свою основную задачу. Некоторые строители при сборке сруба предлагают использовать клей, который наносится на нагель. Но всё из-за того же процесса усадки использование клея будет грубейшей ошибкой — ничто не должно мешать движению бревна, иначе, оно может повиснуть на нагелях, и между венцами появятся щели.

           Нередко встречаются строители, которые для экономии средств, времени, или просто по незнанию свойств древесины, осуществляют сборку срубов используя очень малое количество нагелей либо собирают дома вовсе без них. В результате этого может возникнуть смещение брёвен относительно оси стены. Т.е. брёвна могут завалиться наружу или внутрь сруба. Особенно это часто случается на простенках между окнами и дверями, или на фронтонах.

           Как итог, можем вам дать следующий совет — к вопросу выбора организации, которая будет осуществлять сборку Вашего сруба, стоит подходить не менее тщательно, чем к выбору компании по производству оцилиндрованного бревна и доверять строительство Вашей мечты исключительно профессионалам. Теплого и уютного Вам дома!

ufa-les.ru
