Деревянные нагеля — круглые и плоские

Итак, что же такое нагель, он же шкант или чопик? Проще говоря, нагель — это штырь (крепёж), выполненный из дерева или металла. Он бывает круглого, квадратного или прямоугольного сечения. Основная задача шканта — предотвращение смещения друг от друга строительных конструкций, в частности брусов (брёвен) в срубе. Для изготовления деревянного нагеля, как правило, используется более плотная древесина (например берёза) без сучков и внешних изъянов с желательно меньшей влажностью на 4-5%. Поверхность его должна быть гладкой, чтобы он позволял беспрепятственно усаживаться венцам сруба.

Сама технология сборки домов без единого гвоздя с использованием деревянных нагелей известна с древних времён. Немало таких построек хранит исторический комплекс Кижи, демонстрируя профессионализм древних зодчих. На Руси нагеля назывались куксами, и выполняли абсолютно ту же роль. Название nagel пришло к нам в 17 веке из Германии вместе с деревянным кораблестроением.

Деревянные нагеля помогали плотно состыковать корабельные элементы. При набухании от морской воды им плотно заполняли монтажные отверстия, препятствуя протечкам. Попытки использовать металлические нагеля не увенчались успехом, т.к. морская соль пагубно сказывалась на металле, разъедая его в первые годы эксплуатации судна. Так в наш обиход плотно вжился именно деревянный нагель, вытеснив металлического собрата. В прочем, зря, ведь прочностные характеристики железа в разы выше.

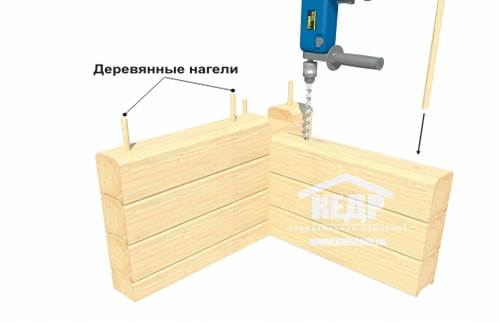

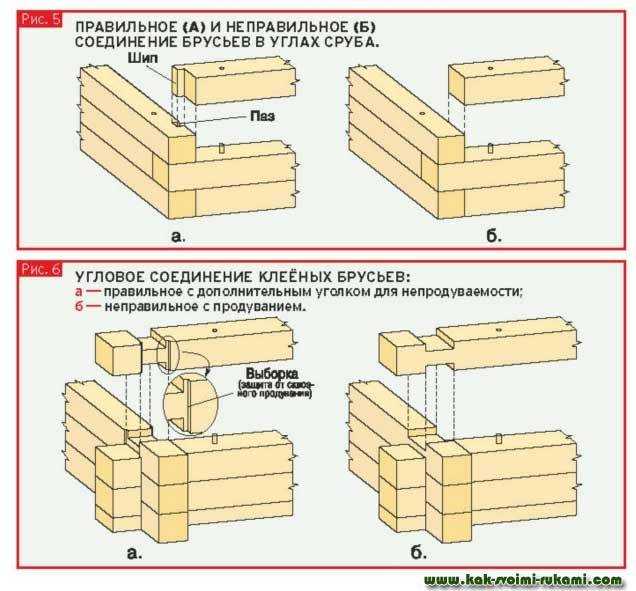

Монтаж нагелей круглого сечения

Как писалось ранее, основная задача нагеля — предотвращение поперечного смещения венцов относительно друг друга. Отверстия для шканта выполняется строго вертикально, дабы исключить зависание венцов сруба и не препятствовать плотной усадке. Диаметр отверстия и нагеля подбирается так, чтоб шкант не болтался и не входил туго. Загнанный в тугую чопик может препятствовать усадке сруба. Длина нагеля рассчитывается из толщины двух венцов, при том, она должна быть на пару сантиметров меньше длины отверстия.

Первый шкант устанавливается на расстоянии 50 см от угла сруба. Все последующие нагеля монтируются с шагом 1,5-2 метра. На всех последующих рядах нагеля монтируются в разбежку, исключая совпадения с предыдущими венцами.

Сборка сруба на нагеля квадратного сечения — достаточно редкий случай, ввиду сложного подбора комфортного сочетания толщины чопика и диаметра отверстия. Сама же технология монтажа квадратных шкантов полностью идентична технологии монтажа круглых нагелей.

Монтаж плоских (прямоугольного сечения) нагелей

Отличительной особенностью данной технологии является более частое расположение нагелей с шагом в 50-60 см в разбежку, чередуя отверстия по уличной и внутренней сторонам. Отверстия выполняются бензопилой и выпиливаются на всю ширину цепной шины. В качестве нагелей используются деревянные полоски из доски или фанеры. Данная технология является более бюджетной и простой в монтаже, так как стоимость комплекта шкантов значительно ниже стоимость круглых берёзовых нагелей заводского изготовления.

На деревянные нагеля мы собираем дома из профилированного бруса и бани из профилированного бруса. У нас более 100 типовых проектов.

Проекты домов от «Три Строителя»:
ДОМА ИЗ БРУСА
КАРКАСНЫЕ ДОМА
КАРКАСНО-ЩИТОВЫЕ ДОМА
ДОМА ИЗ ГАЗОБЕТОНА
СРУБЫ ДОМОВ ИЗ БРУСА

Читайте также

04 апр 2023

Дома и бани зимы 2022-2023 года

31 дек 2022

Поздравляем Вас с Новым 2023 годом!

20 дек 2022

Дома и бани осени и зимы 2022 года

О компании «Три строителя»

Мы региональная компания
с большим охватом областей,

ведем доставку и строительство
в 27 регионах РФ.

600

обьектов, от домов и бань из
бруса до каркасных и газобетонных домов.
К каждому проекту имеется
фото и видео отчет

Используем
качественное сырье
при строительстве

Все материалы закупаются
на рынке заготавливаются
на производстве, цены ниже
чем у конкурентов

Все рабочие имеют
опыт строительства от 5 лет
и в каждой бригаде опытный бригадир

Дома и бани зимы 2022-2023 года

04 апр 2023

Поздравляем Вас с Новым 2023 годом!

31 дек 2022

Дома и бани осени и зимы 2022 года

20 дек 2022

Дома и бани весны-лета 2022 года

31 авг 2022

Сданные дома и бани зимы 2021-2022 года

07 апр 2022

Поздравляем с Новым 2022 годом!

28 дек 2021

Построенные дома и бани июля — октября 2021 года

18 ноя 2021

Построенные объекты апреля — июня 2021 года

23 июл 2021

Видео и фото новых построенных домов октября 2020 — марта 2021 года

16 апр 2021

Обновление корпоративного сайта компании «Три строителя»

25 дек 2020

Построенные строения июля-сентября 2020 года

05 окт 2020

Сданные строения мая-июня 2020 года

15 июл 2020

Построенные объекты весны 2020 года

22 мая 2020

Новые объекты зимы 2019-2020 года

02 мар 2020

Новые сданные дома осенью 2019 года

29 ноя 2019

Все новости

+7 800 555 79 30

Позвонить

Наши специалисты с удовольствием ответят на все ваши вопросы. Оставьте заявку и мы вам перезвоним.

Реализованные проекты

Читать все

Тиунова Д.В.

Шенбергер Н.В.

Нефедов А.С.

Новокшенова Л.Е.

Баранов О. В.

Беркетова Т.И.

Петров Д.Е.

Кузьмина А.С.

Кольцова Е.М.

Кудрячева Л. С.

Кузьмина А.С. Проект «ДК2»

Кольцова Е.М. Проект «Д59»

Якимов А.С. Проект «ДС36»

Кудрячева Л.С. Проект «Д36»

Алферова Л.В. Проект «ДП15»

Читать все

Нагель, что это такое? ← Все статьи » УфаСтройСнаб-Лес

           Нагель – деревянный или металлический штырь круглого или прямоугольного сечения для крепления бруса или бревна в срубах. Слово это в немецком языке означает «гвоздь». На Руси сначала применялись в судостроении в строительстве барок. Словарь Даля дает такое определение: деревянные болты, гвозди, и столяры зовут так деревянные гвозди на клею.

          Предназначение нагеля – избежать смещения отдельных элементов (венцов сруба) относительно друг друга. При усушке бруса или бревна, возникающие внутренние напряжения начнут его «крутить», и «вести».

           Примером металлических нагелей могут послужить металлический стержень или труба. Мы не рекомендуем использовать такие нагеля по одной очень важной причине: при перепаде температуры из-за разницы теплопроводности дерева и металла, на металлических нагелях может образоваться конденсат, который приведет к появлению гнили и к последующему разрушению сруба.

          Некоторые «умельцы» в качестве нагелей используют обычную рифленую арматуру, что недопустимо, так как рифленая поверхность арматуры будет препятствовать усадке сруба.

          При сборке сруба мы рекомендуем использовать только деревянные нагеля. Кроме того, хороший нагель должен быть выполнен исключительно из твердого сорта древесины, такого как дуб или береза. Дубовые нагеля обладают всеми свойствами, которые от него требуются — это   долговечность и прочность. Но, используют их при сборке срубов крайне редко из-за очень высокой цены. Самым популярным является

березовый нагель. Стоимость березовых нагелей гораздо ниже. Обусловлено это, во-первых, доступностью материала для их изготовления и, во-вторых, большим количеством организаций, занимающихся их производством.

          На рынке также можно встретить деревянные нагеля, сделанные из сосны и ели. Такие нагеля мы использовать не рекомендуем, потому, как сосна и ель относятся к мягким хвойным породам древесины, и препятствовать скручиванию бревна они соответственно не смогут.

          По форме нагеля бывают круглого и квадратного сечения. Предпочтительнее будет использовать нагеля с квадратной формой сечения. Для подтверждения этих слов сравним их свойства по нескольким влияющим факторам. Это поможет выяснить, кто из них лучше взаимодействует с бревном и выявить их различия.

        Изготовление

          Нагеля круглого сечения производят на токарных станках. Данные нагеля являются некалиброванными. В результате этого диаметр одного нагеля может отличаться от диаметра другого. И, как следствие, при установке некоторые нагеля могут вставать неплотно (болтаться), а некоторые быть больше просверленного отверстия. В первом случае от нагелей не будет никакого эффекта, а во втором они будут препятствовать усадке сруба.

        Площадь соприкосновения с бревном

           В круглом отверстии нагель круглого сечения соприкасается с бревном всей поверхностью, в то время как нагель квадратного сечения соприкасается с бревном лишь своими углами, то есть площадь соприкосновения с бревном у нагеля круглого сечения намного больше. На основании этого, мы можем сделать несколько выводов:

        — У круглых нагелей выше вероятность разбухнуть, впитав влагу из бревна, что в дальнейшем помешает бревну садиться при усушке. Особенно такое часто происходит на ненагруженных частях сруба, например, фронтонах.

        — Сила трения и сопротивления при усадке сруба будет значительно выше у круглых нагелей.

             Установка

    Что касается установки, то она практически одинакова, что для квадратных нагелей , что для круглых. Разница будет лишь в определении диаметра отверстия под нагель:

             — Диаметр отверстия под круглый нагель должен быть равен диаметру самого нагеля

             — Диаметр отверстия под квадратный нагель должен быть на 2-3 мм меньше диагонали нагеля. Это необходимо для его плотной установки.



                 Устанавливаются нагеля в шахматном порядке на расстоянии около 1.5 метров друг от друга по схеме в строго вертикальное отверстие. Глубина отверстия должна быть на несколько сантиметров больше длины нагеля, а сам нагель должен быть утоплен в него, чтобы сверху остался запас хода на усадку сруба.

                Круглый нагель должен заходить в отверстие без чрезмерных усилий, а квадратный плотно забивается киянкой. Неплотная посадка любых нагелей не допустима. В этом случае нагель не будет выполнять свою основную задачу. Некоторые строители при сборке сруба предлагают использовать клей, который наносится на нагель. Но всё из-за того же процесса усадки использование клея будет грубейшей ошибкой — ничто не должно мешать движению бревна, иначе, оно может повиснуть на нагелях, и между венцами появятся щели.

                 Нередко встречаются строители, которые для экономии средств, времени, или просто по незнанию свойств древесины, осуществляют сборку срубов используя очень малое количество нагелей либо собирают дома вовсе без них. В результате этого может возникнуть смещение брёвен относительно оси стены. Т.е. брёвна могут завалиться наружу или внутрь сруба. Особенно это часто случается на простенках между окнами и дверями, или на фронтонах.

                 Как итог, можем вам дать следующий совет — к вопросу выбора организации, которая будет осуществлять сборку Вашего сруба, стоит подходить не менее тщательно, чем к выбору компании по производству оцилиндрованного бревна и доверять строительство Вашей мечты исключительно профессионалам. Теплого и уютного Вам дома!

      Для чего нужны деревянные шканты?

      Магазин дюбелей

      Дюбели используются для создания прочных и точных соединений в древесине.
      Они толще и прочнее гвоздей или шурупов и поэтому менее подвержены поломке.
      Они обеспечивают более прочное соединение, чем просто использование клея, поскольку они вставляются в обе части дерева, соединяемые вместе. Это означает, что они не могут легко разорваться.
      Они регулярно используются при изготовлении огромного количества деревянных предметов быта и мебели, в том числе рам для картин и дверей…
      …крепление ножек стола и стула…
      …строительные шкафы…
      …и изготовление деревянных полок и стеллажей.

      Почему дюбеля так подходят для столярных работ?

      Использование дюбелей устраняет необходимость использования гвоздей или шурупов.
      Соединения, выполненные с помощью дюбелей, не скользят и при аккуратном выполнении гарантированно будут аккуратными.

      Дополнительную информацию см. в разделе Как точно выровнять шпунтовые соединения.

      Другое применение дюбелей

      Дюбели используются в деревообработке для различных целей, кроме соединения.
      Их можно использовать для ремонта зачищенных отверстий под винты. Это отверстия, которые потеряли свою резьбу и больше не будут удерживать винт.
      В производстве игрушек штифты идеально подходят для осей игрушечных транспортных средств.
      Лучники-любители используют шпонки для изготовления стрел.
      Гимнастические захваты часто усиливаются дюбелями, которые располагаются между пальцами гимнастки и гимнастическим снарядом, чтобы предотвратить образование волдырей.
      Шканты можно засеять спорами, а затем забить в обработанные бревна, чтобы создать домашнюю ферму грибов.

      Руководство по соединениям на дюбелях и их изготовлению

      Соединение на дюбелях является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

      Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

      Соединения на дюбелях прочны, а сами дюбели значительно увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

      В большинстве случаев дюбели изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

      Проекты, в которых вы, скорее всего, увидите дюбельные соединения, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для закрепления стыковых соединений дверей шкафов или выравнивания двух досок при плоском краевом соединении, например столешницы. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

      Штифты-дюбели широко используются в врезных и шиповых столярных изделиях, но это совершенно другой метод.

      Соединение на дюбелях звучит просто, но когда плотник, плотник или домашний мастер выполняет соединение по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

      Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

      Другой метод изготовления шпунтового соединения заключается в использовании приспособления для штифта. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

      Можно создать дюбельное соединение без центров для дюбелей или шаблона для дюбелей, но для этого требуется очень точная схема и очень твердая, прямая рука для сверления.

      Самый простой способ точного соединения дюбелей – использовать приспособление для дюбелей. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

      Штифтовое соединение является одним из самых простых (по крайней мере, на первый взгляд и теоретически) соединений, которые может сделать столяр или плотник. Просверлив несколько отверстий и вставив несколько штифтов, дюбельные соединения могут образовывать прочные соединения без механических креплений, таких как гвозди и шурупы. Но этот метод несколько устарел и сегодня не так популярен, поэтому вы можете спросить: «Что такое дюбельное соединение?» Продолжайте читать, чтобы узнать.

      Что такое штифтовое соединение?

      Штифтовое соединение, или штифтовое соединение, представляет собой тип соединения, используемого для соединения двух кусков дерева путем сверления отверстий под штифт в каждом из них и использования деревянного штифта (дюбеля) для их прикрепления. Дюбели действуют как механическая застежка, так как соединяют две доски и удерживают их вместе. Они также набухают, когда покрыты столярным клеем, фиксируя соединение на месте. Они невидимы после сборки.

      Соединения на дюбелях прочны, а сами дюбели значительно увеличивают поверхность клея. Они также используют длинное зерно каждой доски, а не просто торцевое зерно на конце стыкового соединения.

      В большинстве случаев дюбели изготавливаются из дерева, вырезанного вручную или купленного в магазине, и имеют определенную толщину. Рифленые дюбели имеют спиральные углубления, и они немного набухают при контакте с клеем. Существуют пластиковые и металлические дюбели, но они, как правило, предназначены для регулируемой конструкции стеллажей.

      Проекты, в которых вы, скорее всего, увидите дюбельные соединения, связаны с деревообработкой и изготовлением шкафов. Дюбели отлично подходят для закрепления стыковых соединений дверей шкафов или выравнивания двух досок при плоском краевом соединении, например столешницы. Они также полезны для ящиков, рамок для картин и других проектов, где одного клея может быть недостаточно, а видимые механические застежки могут нарушить эстетику.

      Штифты-дюбели широко используются в врезных и шиповых столярных изделиях, но это совершенно другой метод.

      Инструменты для изготовления шпунтовых соединений

      Штифтовые соединения кажутся простыми, но когда столяр, плотник или домашний мастер выполняет соединения по дереву, их работа должна быть точной. В дюбелях нет провисаний, поэтому мастеру необходимо разместить соответствующие отверстия на каждой доске именно там, где они должны быть. Если они отклоняются на целых 1/16 дюйма, соединение может не работать. К счастью, существуют специальные инструменты, облегчающие работу.

      Один из методов соединения дюбелей заключается в использовании инструментов для разметки, известных как центры дюбелей. Центр дюбеля представляет собой круглую пуговичную заглушку с одной цилиндрической стороной и одной стороной со штифтом. Цилиндр вставляется в просверленное отверстие, а штифт отмечает местонахождение другого. При тщательном выравнивании пользователь может вдавить этот штифт в поверхность сопрягаемой платы, оставив метку для соответствующего отверстия. Затем пользователь может просверлить другое отверстие и сформировать соединение. Помимо комбинированного угольника, сверл с острым концом и сверла (хотя сверлильный станок лучше), все, что требуется, это центры для дюбелей.

      Другой метод изготовления шпунтового соединения заключается в использовании приспособления для штифта. Это приспособление для дюбелей надевается на заготовку, зажимается на месте и направляет сверло в древесину. Затем пользователь может перенести приспособление на другую заготовку и просверлить соответствующие отверстия. Поскольку эти приспособления направляют сверло, сверлильный станок не нужен. Острое сверло, комбинированный угольник и электрическая дрель сделают свое дело.

      Можно создать дюбельное соединение без центров для дюбелей или шаблона для дюбелей, но для этого требуется очень точная схема и очень твердая, прямая рука для сверления.

      Как сделать дюбельное соединение

      Самый простой способ сделать точное дюбельное соединение — это использовать приспособление для дюбеля. Эти приспособления будут иметь съемные втулки, несколько отверстий для выбора соответствующего размера дюбеля или фиксированные размеры отверстий. Как правило, вы хотите выбрать дюбель толщиной около ⅓ от общей толщины доски, поэтому выберите соответствующий размер отверстия. Итак, для 1 × 4 толщиной ¾ дюйма лучше всего использовать дюбель диаметром ⅜ дюйма, поэтому выбрали отверстие диаметром ⅜ дюйма.

      Примечание. Следующие шаги помогут вам создать угловое стыковое соединение для дверцы шкафа с помощью дюбелей, но вы можете отрегулировать их для прямых стыковых соединений или соединений под углом. Для целей этой статьи предположим, что наша древесина имеет толщину 3/4 дюйма и ширину 2 дюйма, но вы можете настроить эти размеры для любой ширины или толщины доски. Кроме того, рекомендуется попробовать выполнить следующие шаги на кусках дерева, прежде чем сверлить детали.

      Инструменты и материалы

      • Два куска дерева одинакового размера
      • Карандаш
      • Комбинированный угольник
      • Шаблон для установки дюбелей
      • Острое сверло (того же диаметра, что и дюбели)
      • Лента для маскировки
      • 375
      • Дюбели
      • Клей для дерева
      • Струбцины

      1. Разметка мест расположения дюбелей

      Первый шаг к выполнению соединения дюбелями — это расположение мест расположения дюбелей. Поместите два куска дерева рядом с каждым, как будто они уже собраны (сформируйте угол). Убедитесь, что горизонтальная часть (рельс) упирается в вертикальную часть (стойку). Удерживая комбинированный угольник примерно на 1/2 дюйма ниже конца стойки, нарисуйте карандашом линию через стойку и на поручне. Переместите квадрат комбинации на один дюйм вниз и нарисуйте еще одну линию. Эти линии обозначают расположение дюбелей.

      2. Зафиксируйте приспособление для установки дюбелей

      Наденьте приспособление для установки дюбелей на заготовку. Все приспособления имеют контрольные маркеры, которые можно использовать для их выравнивания. Аккуратно совместите контрольный маркер с одной из линий, нарисованных на последнем шаге, и закрепите приспособление на месте. Для приспособлений с несколькими отверстиями убедитесь, что вы выровняли приспособление с правильным отверстием.

      3. Просверлите отверстие

      Выберите сверло, соответствующее диаметру дюбелей, которые вы собираетесь использовать, и закрепите его в дрели. У большинства приспособлений есть ограничители глубины, которые можно настроить, чтобы предотвратить слишком глубокое сверление, но вы также можете использовать кусок малярной ленты, обернутый вокруг сверла, в качестве маркера. Установив заданную глубину, поместите сверло в соответствующую направляющую, нажмите на спусковой крючок дрели и просверлите отверстие.

      4. Повторите

      Ослабьте зажим и переместите его к следующему отверстию, снова тщательно совместив контрольную метку на приспособлении. Просверлите отверстия и переместите приспособление в следующее место, пока не будут просверлены все отверстия.

      5. Пробная посадка соединения

      Перед окончательной сборкой очень важно провести пробную посадку соединения (известную как «сухая посадка»). Он должен быть плотным, но не должен требовать силы, а дюбели должны достаточно проникать в каждую доску. Стык также должен быть ровным и плотным, без зазоров, дюбелей не должно быть видно.

      Если вы просверлили слишком глубоко, отрежьте небольшую заглушку от запасного дюбеля и вставьте ее в отверстие. Если вы просверлили недостаточно глубоко, установите кондуктор и просверлите глубже. В конце каждого отверстия должно быть немного места для клея, но не настолько, чтобы дюбель небрежно скользил.
