Шифр |
Виды работ по капитальному ремонту скважин |
Технико-технологические требования к сдаче |
1 |
2 |
3 |
КР 1 Ремонтно-изоляционные работы |
||
КР1-1 КР1-2 КР1-3 КР1-4 |
Отключение отдельных обводненных интервалов пласта Отключение отдельных пластов Исправление негерметичности цементного кольца Наращивание цементного кольца за эксплуатационной, промежуточной колоннами, кондуктором |
Выполнение запланированного объема работ. Снижение обводненности продукции. Выполнение запланированного объема работ. Отсутствие приемистости или притока в (из) отключенном (ого) пласте (а). Достижение цели ремонта, подтвержденное промыслово-геофизическими исследованиями. Снижение обводненности продукции при сокращении или увеличении дебита нефти Отсутствие нефтегазопроявлений на поверхности и подтверждение наращивания цементного кольца в необходимом интервале промыслово-геофизическими исследованиями |
КР 2 Устранение негерметичности эксплуатационной колонны |
||
КР2-1 КР2-2 КР2-3 |
Устранение негерметичности тампонированием Устранение негерметичности установкой пластыря Устранение негерметичности спуском дополнительной обсадной колонны меньшего диаметра |
Герметичность эксплуатационной колонны при гидроиспытании То же То же |
КР 3 Устранение аварий, допущенных в процессе эксплуатации или ремонта |
||
КР3-1 КР3-2 КР3-3 КР3-4 КР3-5 |
Извлечение оборудования из скважины после аварий, допущенных в процессе эксплуатации Ликвидация аварий с эксплуатационной колонной Очистка забоя ствола скважины от металлических предметов Прочие работы по ликвидации аварий, допущенных при эксплуатации скважин Ликвидация аварий, допущенных в процессе ремонта скважин |
Прохождение шаблона до необходимой глубины. Герметичность колонны в интервале работ фрезером То же То же Достижение цели, оговоренной в технологическом плане Достижение цели, оговоренной в дополнительном плане на ликвидацию аварий |
КР 4 Переход на другие горизонты и приобщение пластов |
||
КР4-1 КР4-2 |
Переход на другие горизонты Приобщение пластов |
Выполнение заданного объема работ, подтвержденных промыслово-геофизическими исследованиями. Получение притока. Получение притока из нового интервала и увеличение дебита нефти |
КР 5 |
Внедрение и ремонт установок типа ОРЭ, ОРЗ, пакеров-отсекателей |
Выполнение запланированного объема работ, герметичность пакера. Увеличение дебита нефти. Увеличение, сокращение объемов закачки воды. |
КР 6 Комплекс подземных работ, связанных с бурением |
||
КР6-1 КР6-2 КР6-3 КР6-4 |
Зарезка новых стволов скважин Бурение цементного стакана Фрезерование башмака колонны с углублением ствола в горной породе Бурение и оборудование шурфов и артезианских скважин |
Выполнение запланированного объема работ То же То же То же |
КР 7 Обработка призабойной зоны |
||
КР7-1 КР7-2 КР7-3 КР7-4 КР7-5 КР7-6 КР7-7 КР7-8 КР7-9 КР7-10 КР7-11 |
Проведение кислотной обработки Проведение ГРП Проведение ГПП Виброобработка призабойной зоны Термообработка призабойной зоны Промывка призабойной зоны растворителям Промывка призабойной зоны растворителям ПАВ Обработка термогазохимическими методами (ТГХВ, ПГД и т.д.) Прочие виды обработки призабойной зоны Выравнивание профиля приемистости нагнетательных скважин Дополнительная перфорация и торпедирование ранее простреленных интервалов |
Выполнение запланированного объема работ, увеличение продуктивности нефтяных и приемистости нагнетательных скважин. То же То же То же То же То же То же То же То же Выполнение запланированного объема работ, подтвержденных промыслово-геофизическими исследованиями Выполнение запланированного объема работ, увеличение продуктивности нефтяных и приемистости нагнетательных скважин |
КР 8 Исследование скважин |
||
КР8-1 КР8-2 |
Исследование характера насыщенности и выработки продуктивных пластов, уточнение геологического разреза в скважинах Оценка технического состояния скважины (обследование скважины) |
Выполнение запланированного комплекса исследований в заданном режиме (приток, закачка, выдерживание скважины в покое), получение заключения Выполнение запланированного объема работ, выдача заключения |
КР 9 Перевод скважины на использование по другому назначению |
||
КР9-1 КР9-2 КР9-3 КР9-4 |
Освоение скважин под нагнетательные Перевод скважин под отбор технической воды Перевод скважин в наблюдательные, пьезометрические Перевод скважин под нагнетание теплоносителя или воздуха |
Достижение приемистости, оговоренной в плане Выполнение запланированного объема работ. Получение притока Выполнение запланированного объема работ Обеспечение приемистости |
КР 10 Ввод в эксплуатацию и ремонт нагнетательных скважин |
||
КР10-1 КР10-2 |
Оснащение паро- и воздухонагнетательных скважин противопесочным оборудованием Промывка в паро-и воздухонагнетательных скважинах песчаных пробок |
Обеспечение приемистости Восстановление приемистости |
КР 11 |
Консервация и расконсервация скважин |
Выполнение запланированного объема работ |
КР 12 |
Прочие виды работ |
Выполнение запланированного объема работ |
oilloot.ru
Капитальный ремонт скважин | Буровые установки и их узлы
Капитальный ремонт скважин — комплекс работ, связанный с восстановлением работоспособности эксплуатационных колонн, цементного кольца, призабойной зоны пласта, ликвидация аварий, спуск и подъем оборудования для раздельной эксплуатации и закачки.
В зависимости от объема работ, их характера и степени сложности капитальные ремонты подразделяются на 2 категории сложности:
— Ремонты при глубине скважины до 1500 метров
— Ремонты в скважинах свыше 1500 метров
Ко 2й категории также относят независимо от глубины скважины, все виды наиболее сложных и трудоемких работ, связанных с ликвидацией аварий и осложнений, исправлением смятий или заменой участков поврежденных обсадных колонн, проведением гидроразрыва пласта; работы в скважинах с сильными нефтегазопрявлениями; ремонты в наклонно-направленных скважинах; все виды ремонтно-изоляционных работ; все необходимые технологические неоднократные цементные заливки.
Единицей ремонтных работ является скважино-ремонт.
Это комплекс подготовительных, основных и заключительных работ, выполняемых на скважине от ее приема в ремонт до ввода в эксплуатацию.
Необходимость проведения работ по КРС основывается факторами:
— Требованиями технологии рациональной разработки месторождения, залежи, пласта.
— Возможностью получения дополнительной нефти при улучшении технико-экономических показателей.
— Несоответствием конструкции скважины условиям эксплуатации и разработки месторождения.
— Несоответствием дебета нефти, содержанием воды в продукции скважины и их изменений параметрам продуктивного пласта в нефтяных добывающих скважинах; приемистости, давления нагнетания в водонагнетаемых скважинах.
— Возможностью повышения продуктивности скважин за счет увеличения проницаемости пласта в призабойной зоне.
— Возникновением аварийных ситуаций, связанных со скважинным оборудованием, исследовательской аппаратурой и приборами.
Подготовка скважин к капитальному ремонту включает глушение скважину и закрытие устья.
neftegaz.ru
КРС — это… Что такое КРС?
КРСкомплекс радиосвязи
связь
КРСкапитальный ремонт скважины
КРСквитанция разных сборов
авиатранспорт
авиа, транспорт
- кр. рог. скот
- КРС
крупный рогатый скот
- кр. рог. скот
Словарь: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.
- КРС
Словарь: С. Фадеев. Словарь сокращений современного русского языка. — С.-Пб.: Политехника, 1997. — 527 с.
КРСконтрольная радиостанция
связь
Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с.
КРСконтрольно-ревизорская служба
КРСкомбинационное рассеяние света
опт.
физ.
КРСкнопка ручной синхронизации
КРСкатод-размыкательное сокращение
мышцы
КРС командная радиостанция
командирская радиостанция
связь
Словарь: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. — М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. — 318 с.
КРСкварцевый рассредоточенный средний
формовочный песок
КРСклей резиновый самовулканизирующийся
в маркировке
КРСКобзев, Рощин, Севостьянов
разработчики трансивера
в маркировке
КРСкоординатно-расточной станок
в маркировке, произв.
КРСкачество рабочей силы
КРСкатегория ремонтной сложности
техн.
КРСквантоворазмерная структура
КРСконтрольно-ревизионная служба
Источник: http://gzt.ru/politics/2007/11/29/091559.html
КРСкотлореакторостроение
КРС коробка распределительная стоечная
корпус распределительный стоечный
в маркировке телекоммуникационного оборудования
в маркировке
Пример использования
КРС-16/8
КРСкомандно-руководящий состав
Источник: http://www.novurengoi.ru/cnt/nu_oao/istor.htm
Словарь сокращений и аббревиатур. Академик. 2015.
sokrasheniya.academic.ru
КРС — это… Что такое КРС?
КРС — комплекс радиосвязи связь КРС капитальный ремонт скважины КРС квитанция разных сборов авиатранспорт авиа, транспорт кр. рог. скот КРС … Словарь сокращений и аббревиатур
КРС — капитальный ремонт скважины катод размыкательное сокращение (мышцы) кварцевый рассредоточенный средний (формовочный песок) кнопка ручной синхронизации командная радиостанция контрольная радиостанция крупный рогатый скот … Словарь сокращений русского языка
КРС (значения) — КРС аббревиатура, которая может означать: Капитальный ремонт скважин в нефтегазовой отрасли комплекс работ, предназначенный для увеличения (предотвращения падения) дебита скважины. Конечно разностная схема численный метод. Контрольная … Википедия
Осевое биение шпинделя КРС, планетарного шпинделя КШС — 3.11 Осевое биение шпинделя КРС, планетарного шпинделя КШС Рисунок 21 Рисунок 22 Таблица 6 Конец шпинделя КРС по … Словарь-справочник терминов нормативно-технической документации
БИРЖА ШКУР КРС — HIDE EXCHANGEИз за пассивности рынка операции по фьючерсам на шкуры КРС на НЬЮ ЙОРКСКОЙ ТОВАРНОЙ БИРЖЕ были прекращены 16 октября 1970 г. За 1969 фин. г. объем торговли сократился до 680 контрактов по сравнению с 3023 контрактами за 1968 фин.… … Энциклопедия банковского дела и финансов
капитальный ремонт скважин, КРС — 3.1.5 капитальный ремонт скважин, КРС: Ремонт, выполняемый для восстановления исправности и полного или близкого к полному ресурса объекта с заменой или восстановлением его составных элементов. Источник: СТО Газпром 2 2.3 145 2007: Инструкция по… … Словарь-справочник терминов нормативно-технической документации
Капитальный ремонт скважин КРС — ► pull out of hole Включает ремонтно исправительные работы, зарезку и бурение второго ствола скважин, ловильные, ремонтно изоляционные работы, а также возврат на вышележащие пласты (горизонты) и ликвидацию скважин. К ремонтно исправительным… … Нефтегазовая микроэнциклопедия
КИЕВСКОЕ РУССКОЕ СОБРАНИЕ — (КРС), одна из самых влиятельных право монархических организаций Киева. КРС было основано в 1904 первоначально как Киевский отдел Русского Собрания (РС). В состав Совета отдела, утвержденного в марте 1905 Советом РС в С. Петербурге, вошли:… … Черная сотня. Историческая энциклопедия 1900–1917
КНИГА РУССКОЙ СКОРБИ — (КРС), литературный памятник русским монархистам и всем жертвам революционного террора н. XX в. Книгу готовила и издавала созданная по решению Главной Палаты Русского Народного Союза им. Михаила Архангела (РНСМА) Редакционная комиссия… … Черная сотня. Историческая энциклопедия 1900–1917
Машиностроение Украины — Машиностроение Украины промышленность, совокупность отраслей, в которой производят машины и оборудование для всех промышленностей и отраслей экономики Украины. Промышленность имеет очень сложную структуру. Машиностроение играет очень важную … Википедия
dic.academic.ru
КРС — это… Что такое КРС?
КРС — комплекс радиосвязи связь КРС капитальный ремонт скважины КРС квитанция разных сборов авиатранспорт авиа, транспорт кр. рог. скот КРС … Словарь сокращений и аббревиатур
КРС — КРС аббревиатура, которая может означать: Капитальный ремонт скважин в нефтегазовой отрасли комплекс работ, предназначенный для увеличения (предотвращения падения) дебита скважины. Конечно разностная схема численный метод. Контрольная … Википедия
КРС — капитальный ремонт скважины катод размыкательное сокращение (мышцы) кварцевый рассредоточенный средний (формовочный песок) кнопка ручной синхронизации командная радиостанция контрольная радиостанция крупный рогатый скот … Словарь сокращений русского языка
КРС (значения) — КРС аббревиатура, которая может означать: Капитальный ремонт скважин в нефтегазовой отрасли комплекс работ, предназначенный для увеличения (предотвращения падения) дебита скважины. Конечно разностная схема численный метод. Контрольная … Википедия
Осевое биение шпинделя КРС, планетарного шпинделя КШС — 3.11 Осевое биение шпинделя КРС, планетарного шпинделя КШС Рисунок 21 Рисунок 22 Таблица 6 Конец шпинделя КРС по … Словарь-справочник терминов нормативно-технической документации
БИРЖА ШКУР КРС — HIDE EXCHANGEИз за пассивности рынка операции по фьючерсам на шкуры КРС на НЬЮ ЙОРКСКОЙ ТОВАРНОЙ БИРЖЕ были прекращены 16 октября 1970 г. За 1969 фин. г. объем торговли сократился до 680 контрактов по сравнению с 3023 контрактами за 1968 фин.… … Энциклопедия банковского дела и финансов
капитальный ремонт скважин, КРС — 3.1.5 капитальный ремонт скважин, КРС: Ремонт, выполняемый для восстановления исправности и полного или близкого к полному ресурса объекта с заменой или восстановлением его составных элементов. Источник: СТО Газпром 2 2.3 145 2007: Инструкция по… … Словарь-справочник терминов нормативно-технической документации
Капитальный ремонт скважин КРС — ► pull out of hole Включает ремонтно исправительные работы, зарезку и бурение второго ствола скважин, ловильные, ремонтно изоляционные работы, а также возврат на вышележащие пласты (горизонты) и ликвидацию скважин. К ремонтно исправительным… … Нефтегазовая микроэнциклопедия
КИЕВСКОЕ РУССКОЕ СОБРАНИЕ — (КРС), одна из самых влиятельных право монархических организаций Киева. КРС было основано в 1904 первоначально как Киевский отдел Русского Собрания (РС). В состав Совета отдела, утвержденного в марте 1905 Советом РС в С. Петербурге, вошли:… … Черная сотня. Историческая энциклопедия 1900–1917
КНИГА РУССКОЙ СКОРБИ — (КРС), литературный памятник русским монархистам и всем жертвам революционного террора н. XX в. Книгу готовила и издавала созданная по решению Главной Палаты Русского Народного Союза им. Михаила Архангела (РНСМА) Редакционная комиссия… … Черная сотня. Историческая энциклопедия 1900–1917
Машиностроение Украины — Машиностроение Украины промышленность, совокупность отраслей, в которой производят машины и оборудование для всех промышленностей и отраслей экономики Украины. Промышленность имеет очень сложную структуру. Машиностроение играет очень важную … Википедия
universal_en_ru.academic.ru

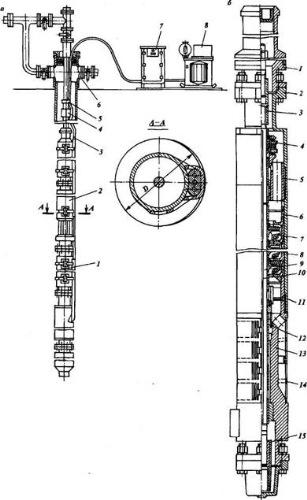

2.Кумулятивная перфорацияскважин. Осуществляется стреляющими перфораторами, не имеющими пуль или снарядов.
Прострел преграды достигается за счет сфокусированного взрыва. Такая фокусировка обусловлена конической формой поверхности заряда ВВ, облицованной тонким металлическим покрытием (листовая медь толщиной 0,6 мм). Энергия взрыва в виде тонкого пучка газов — продуктов облицовки пробивает канал.
Кумулятивная струя приобретает скорость в головной части до 6 — 8 км/с и создает давление на преграду до 0,15 — 0,3 млн. МПа. При выстреле кумулятивным зарядом в преграде образуется узкий перфорационный канал глубиной до 350 мм и диаметром в средней части 8 — 14 мм. Размеры каналов зависят от прочности породы и типа перфоратора..
Все кумулятивные перфораторы имеют горизонтально расположенные заряды и разделяются на корпусные и бескорпусные.
Корпусные перфораторы после их перезаряда используются многократно. Бескорпусные — одноразового действия. Разработаны и корпусные перфораторы одноразового действия, в которых легкий корпус из обычной стали используется для герметизации зарядов при погружении их в скважину
Перфораторы спускаются на кабеле (имеются малогабаритные перфораторы, опускаемые через НКТ, а также на насосно-компрессорных трубах). В последнем случае взрыв производится не электрическим импульсом, а сбрасыванием в НКТ резинового шара, действующего как поршень на взрывное устройство. Масса ВВ одного кумулятивного заряда составляет 25 — 50 г.
Максимальная толщина вскрываемого интервала кумулятивным перфоратором достигает 30 м, торпедным — 1 м, пулевым — до 2,5 м. Это одна из причин широкого распространения кумулятивных перфораторов.
Корпусные перфораторы простреливают интервал до 3,5 м за один спуск, корпусные одноразового действия — до 10 м и бескорпусные или ленточные — до 30 м.
Ленточные перфораторы легче корпусных, но их применение ограничено давлениями и температурами на забое скважины, так как взрывной патрон и детонирующий шнур находятся в контакте со скважинной жидкостью.
В ленточном перфораторе заряды смонтированы в стеклянных (или из другого материала), герметичных чашках, которые размещены в отверстиях стальной ленты с грузом на конце. Гирлянда спускается на кабеле. При залпе лента полностью не разрушается, но для повторного использования не применяется.
Недостаток бескорпусных перфораторов — невозможность контролирования числа отказов, тогда как в корпусных перфораторах такой контроль осуществим при осмотре извлеченного из скважины корпуса..
3.Влияние парафина и песка на работу глубинных насосов. Мероприятия по предотвращению отложений парафина и песка
Ремонт скважин, связанный с очисткой забоя, подъемной колонны от парафина, гидратных отложений, солей и песчаных пробок
Промывку песчаных пробок производят пластовой водой, газожидкостными смесями и пенными системами с применением струйных насосов, желонок, гидробура и др.
Технологический процесс очистки песчаных пробок осуществляют как при прямой, так и при обратной промывке.
Очистку забоя, подъемной колонны от парафина, солей, гидратных пробок проводят по отдельному плану, утвержденному нефтегазодобывающим предприятием, в соответствии с действующими инструкциями.
Отложение неорганических солей и парафина в призабойной зоне пласта, оборудовании скважин, промысловых коммуникациях и аппаратах существенно осложняют процесс добычи, подготовки и транспортирования нефти. Основные осложнения: преждевременный выход из строя погружных электроцентробежных насосов, газлифтных клапанов, теплообменного оборудования, насосов, газлифтных клапанов, теплообменного оборудования, насосов откачки; закупорка и порыв промысловых коммуникаций; резкое снижение продуктивности добывающих и приёмистости нагнетательных скважин и т.д.
Химический метод предотвращения отложений солей и парафина основан на использовании различных химических реагентов, главным образом ингибиторов.
Установки ППУА-1200/100 и ППУА-1600/100 предназначены для депарафинизации скважин, промысловых и магистральных нефтепроводов, отогрева замороженных участков наземных коммуникаций.
Агрегаты АДПМ предназначены для депарафинизации скважин горячей нефтью.
studfiles.net
Изоляционно-восстановительные работы при КРС
Изоляционно-восстановительные работы при капитальном ремонте скважин производят для перекрытия путей движения посторонних вод к эксплуатационному объекту.
По отношению к нефтяным горизонтам воды подразделяются на:
1) верхние,
2) нижние,
3) контурные,
4) подошвенные,
5) промежуточные,
6) тектонические,
7) смешанные
Цели и задачи ремонтно-изоляционные работы.
Назначение изоляционных работ
Изоляционные работы, проводимые при восстановлении скважин, преследуют разнообразные цели. Первое, основное их назначение, исправление негерметичного цементного кольца с целью изоляции посторонней воды, поступающей к фильтру из нижележащих или вышележащих пластов. Второе назначение изоляционных работ состоит в том, чтобы устранить в эксплуатационной колонне дефекты, которые могут ье только обусловить поступление воды в ствол, но и явиться причиной нарушения нормальной эксплуатации скважины. Третье назначение изоляционных работ—изоляция существующего фильтра скважины при возврате скважины на вышележащий или нижележащий пласт. При возврате на вышележащий пласт существующий фильтр изолируют установкой искусственной пробки (обычно цементной) в интервале между верхними отверстиями существующего фильтра скважины и подошвой пласта, на который скважина возвращается. При возврате скважины на нижележащий горизонт существующий фильтр изолируют путем цементирования или с помощью дополнительной колонны-летучки.
Для изоляционных работ в скважинах применяют тампонажный цемент с различными добавками, улучшающими его свойства, пластические массы и некоторые другие вещества. Изоляционные работы с применением различных видов цемента называются цементированием.
Применение тампонажного цемента со свойствами, близкими. к свойствам цемента, который употребляется при цементировании эксплуатационной колонны, имеет следующие преимущества:
а) цемент, затвердевший в трещинах цементного кольца, образует с ним однородное по физико-химическим свойствам тело, которое хорошо сопротивляется внешнему давлению, влиянию забойной температуры и коррозийному действию среды; б) цементный раствор не проникает в поры пласта, а образует на поверхности пористой среды непроницаемую цементную корку. Эта корка надежно предотвращает проникновение жидкости в породу или из породы в скважину на участке цементирования. В то же время -она препятствует снижению проницаемости призабойной зоны после цементирования.
Цементный раствор из стандартного тампонажного цемента не способен проникать в мельчайшие трещины. Однако есть основания полагать, что разрушение цементного кольца во всех случаях происходит с образованием каверн и трещин, которые могут заполниться цементным раствором обычной дисперсности
Водонапорный режим эксплуатации сопровождается прогрессирующим обводнением пластов и скважин. Кроме того, скважины обводняются и посторонними водами из ниже- или вышележащих горизонтов. Поступление воды в скважины может происходить через цементный стакан на забое скважины, через отверстия фильтра вместе с нефтью, через дефекты в эксплуатационной колонне (трещины, раковины в металле, негерметичные резьбовые соединения). Эти дефекты возникают при некачественном цементировании, нарушении цементного кольца в заколонном пространстве, коррозии колонны под действием омывающих ее минерализованных пластовых вод. Нарушения могут возникнуть в процессе освоения скважины или при текущем и капитальном ремонтах.
Ремонтно-изоляционные работы проводят с целью изоляции верхних вод, нижних вод, поступающих через цементный стакан и по заколонному пространству, подошвенных и контурных вод, поступающих по наиболее проницаемым интервалам и трещинам пласта, т.е. обеспечивают оптимальные условия работы продуктивного пласта, для достижения запланированной (максимальной) выборки запасов нефти.
С учетом характера несоответствия конструкции скважины существующим условиям ее эксплуатации и требованиям рациональной выборки продуктивных пластов РИР делятся на две группы:
— технологические,
— аварийно-восстановительные.
К технологическим относятся работы, обусловленные требованиями технологии разработки продуктивных пластов и месторождения в целом:
1) РИР по отключению отдельных обводненных (выработанных) интервалов пласта в нефтедобывающих скважинах независимо от их местоположения по мощности и характера обводнения, регулированию закачки воды по мощности заводняемых пластов в водонагнетательных скважинах.
2) РИР по отключению отдельных пластов. Необходимость проведения РИР данного вида возникает в нефтяных добывающих и водонагнетательных скважинах, одновременно эксплуатирующих несколько пластов. Различие в геологическом строении пластов обуславливает разновременность их выработки и, следовательно, необходимость отключения каждого выработанного пласта с целью обеспечения нормальных условий выработки остальных пластов.
К аварийно-восстановительным относятся РИР, обусловленные аварийными ситуациями в процессе эксплуатации и ремонта скважин, недостатками в конструкции.
1) РИР по исправлению некачественного цементного кольца. Необходимость проведения этого вида работ обусловлена несоответствием качества тампонирования обсадной колонны условиям эксплуатации и является следствием как получения некачественного цементного кольца при проведении тампонирования, так и разрушения кольца в процессе эксплуатации скважины.
2) РИР по ликвидации нарушений обсадных колонн. Необходимость проведения обусловлена нарушением герметичности обсадной колонны.
3) РИР по наращиванию цементного кольца за обсадной колонной и кондуктором. Необходимость их применения в первую очередь диктуется требованиями охраны недр и окружающей среды: предотвращением перетока пластовых и закачиваемых жидкостей из пласта в пласт и выхода их на поверхность. В ряде случаев эти работы проводят одновременно с ликвидацией нарушений обсадной колонны.
4) РИР по креплению слабоцементировочных пород в призабойной зоне пласта. Необходимость проведения обусловлена разрушением призабойной зоны пласта и нарушением нормального режима эксплуатации.
5) К наиболее ответственным и важным РИР относятся работы по ликвидации скважин.
Если работы по ликвидации скважин произведены некачественно, со временем возникает серьезная опасность сообщения пластов, практически со всеми вышележащими пластами, в том числе, с городскими водозаборными скважинами.
Условия проведения РИР при ликвидации заколонных перетоков пластовых флюидов.
При не герметичности цементного кольца возможны следующие осложнения :
— перетоки воды, нефти и газа по заколонному пространству между невскрытыми перфорацией пластами, грифоны;
— обводнение продуктивных пластов;
— прорыв газа в перфорированную зону нефтяного пласта.
Эффективность изоляционных работ во многом зависит от информации о причине и местоположении источника перетока, а технологические схемы и приемы при цементировании под давлением во всех случаях практически одинаковы и могут отличаться по выбору зоны ввода тампонажного состава в заколонное пространство.
I. Воды нефтяных месторождений по отношению к продуктивным коллекторам разделяют на чуждые (верхние и нижние), контурные, подошвенные и промежуточные (рис.4).
1.1. Чуждые воды залегают в водоносных горизонтах, расположенных выше или ниже нефтяных пластов. В естественных условиях нефтеносные и водоносные горизонты отделены друг от друга плотными, чаще глинистыми, разделами. При бурении скважины непроницаемые перемычки между пластами разрушаются, создавая тем самым потенциальные условия для межпластового перетока. Если кольцевое пространство в зоне плотного раздела зацементировано некачественно, то при освоении или эксплуатации обводнение скважины чуждой водой неизбежно.
1.2. Подошвенная вода залегает в одном пласте с нефтью и занимает его нижнюю часть.
Нефтяные пласты, как правило, литологически неоднородны и характеризуются слоистым строением с включением различных по мощности алевролитовых и глинистых пропластков. Последние по простиранию могут вклиниваться, поэтому пласт представляет единую гидродинамическую систему. Однако профиль большинства участков продуктивного пласта включает один или несколько плотных разделов, которые в условиях скважины выполняют роль естественных экранов, отделяющих подошвенные воды от нефтенасыщенной части. Поэтому подошвенная вода может быть надежно изолирована, если качественно зацементированы участки заколонного пространства против плотных разделов, залегающих между водонефтяным контактом и нижними перфорационными отверстиями.
1.3. Воды, находящиеся в нефтяном пласте на крыльях складок и подпирающие нефть, называются контурными.
1.4. В нефтяном пласте со слоистым строением некоторые пропластки могут быть водоносными. Кроме того, по высокопроницаемым пропласткам продуктивного горизонта нередко наблюдаются прорывы контурных или закачиваемых для поддержания пластового давления вод. Указанные воды называются промежуточными. Данный вид осложнения не связан с качеством крепи скважин, поэтому технология его ликвидации в настоящем РД не рассматривается.
2. Каналами перетока могут служить дефекты в цементном кольце или зона контакта последнего с обсадной колонной или плотным разделом. Мощность непроницаемых перегородок, а следовательно и протяженность каналов перетока, изменяются по скважинам в широких пределах. Однако, как установлено, их поперечные размеры характеризуются зачастую долями миллиметра. В то же время расчеты свидетельствуют о том, что нередко режимы течения флюида в таких каналах близки к ламинарной зоне. Вследствие этого трудно ожидать очистки изолируемых каналов от глинистой корки или продуктов её разрушения. Тампонажный же материал, доставленный в неочищенный канал перетока, часто не выполняет своего назначения.
Из этого следует, что перед проведением изоляционных работ в скважине необходимо создать условия, обеспечивающие очистку каналов перетока от глинистой корки. С этой целью скважину перед остановкой на ремонт необходимо несколько дней отработать при максимально допускаемых депрессиях.
3. При выборе тампонажных материалов исходят из следующих положений.
3.1. Расстояние от перфорационных отверстий в колонне до плотных разделов по скважинам изменяется в широких пределах. По пути к непроницаемой перегородке цементный раствор, ввиду высокой водоотдачи и больших перепадов давления при нагнетании интенсивно отфильтровывает воду в окружающий коллектор. Снижение водоцементного отношения уменьшает подвижность тампонажной смеси вследствие загустевания и приводит к резкому сокращению сроков схватывания вяжущего. При определенных условиях тампонажная смесь может не достигнуть непроницаемой перегородки или перекрыть её незначительную часть, что снизит эффективность изоляции каналов перетока. Указанное явление в значительной мере устраняется при использовании цементных растворов с пониженной водоотдачей.
3.2. Каналы перетока характеризуются исключительно малыми поперечными размерами. Это накладывает жесткие требования на проникающую способность тампонажных растворов.
3.3. Мощность непроницаемых разделов (см. рис. 4) также различна. Поэтому тампонажный материал должен обладать высокими изолирующими свойствами, в частности, повышенной адгезией к стенкам канала перетока.
3.4. С момента приготовления до окончания процесса цементирования под давлением проходит значительное время, часть которого закачанный в скважину тампонажный раствор не может находиться в покое. Поэтому необходимо предусмотреть мероприятия по обеспечению стабильности и сохранению исходной подвижности тампонирующей системы.
4. В качестве тампонирующих материалов следует применять составы на основе минеральных вяжущих, подвергнутые специальной обработке.
4.1. Для снижения водоотдачи цементных растворов рекомендуется использовать реагенты ММЦ-БТР и ПВС-ТР, выгодно отличающиеся от известных: не влияют на сроки схватывания и подвижность цементных растворов, соответственно до 50 и 70 °С, а затвердевший камень обладает улучшенными физико-механическими показателями.
4.2. Для улучшения реологических свойств цементного раствора и их стабилизации во времени, а также повышения прочности тампонажного камня необходимо при приготовлении суспензии использовать гидроактиватор и применять добавки, облагораживающие смесь: окэил, KCGB, полимер ТЭГ с отвердителем ПЭПА, тонкодисперсные окислы кремния и др. Для обеспечения надежного контроля за плотностью цементного раствора при приготовлении суспензии целесообразно использовать осреднительную емкость.
4.3. В качестве составов смесей с высокой проникающей способностью могут использоваться фильтрующиеся системы с ограниченным содержанием твердой фазы — отверждаемые глинистые раствор (ОГР), водные растворы фенолформальдегидных смол, водонерастворимые ГГШ, а также гелеобразующие составы (ВУС, гипан и др.). Наиболее желательно их применение в скважинах с низкой приемистостью. Однако ^пользование перфорационных отверстий в качестве зоны ввода фильтрующейся смеси в каналы перетока нежелательно, так одновременно южно закупорить часть продуктивного пласта. В данном случае слезет использовать специальные перфорационные отверстия в колонне выполненные напротив плотного раздела. При этом весь интервал перфорации предварительно перекрывают пробкой или изолируют.
5. Схема проведения операции и используемые при этом технологические приемы определяются результатами исследований по выявлению причины обводнения скважины.
6. При любом способе цементирования, если не достигнуто требуемое давление нагнетания, следует всю тампонажную смесь задавить в пласт, а затем операцию повторить.
7. После разбуривания цементного моста, к которому приступают после 24 ч ОЗЦ, качество изоляционных работ проверяют геофизическими исследованиями, опрессовкой колонны и вызовом притока жидкости.
8. В комплексе геофизических исследований включение записи кривой А1Щ обязательно, так как сравнение её с записью до изоляционных работ дает ценную информацию.
9. Опрессовка колонны сама по себе не является достаточным критерием оценки качества изоляции каналов перетока. Однако при этом могут быть выявлены существенные дефекты крепления скважины.
10. Вызов притока — основной при контроле за качеством изоляции каналов перетока, которое считается удовлетворительным, если после создания депрессии в колонне приток постороннего флюида не превышает нормативного значения.
Величину депрессии, а также допускаемый объем притока устанавливают местные геолого-технические службы в зависимости от условий скважины и способа эксплуатации.
oilloot.ru
