Катушка индуктивности: устройство, принцип работы, назначение

• Статья
• Видео

Катушки индуктивности нашли широкое применение в электротехнике в качестве накопителей энергии, колебательных контуров, ограничения тока. Поэтому их можно встретить везде, начиная от портативной электроники, заканчивая подстанциями в виде гигантских реакторов. В этой статье мы расскажем, что это такое катушка индуктивности, а также какой у нее принцип работы и многое другое.

• Определение и принцип действия
• Виды и типы катушек
• Для чего нужны и какие бывают
• Основные параметры
• Маркировка

Определение и принцип действия

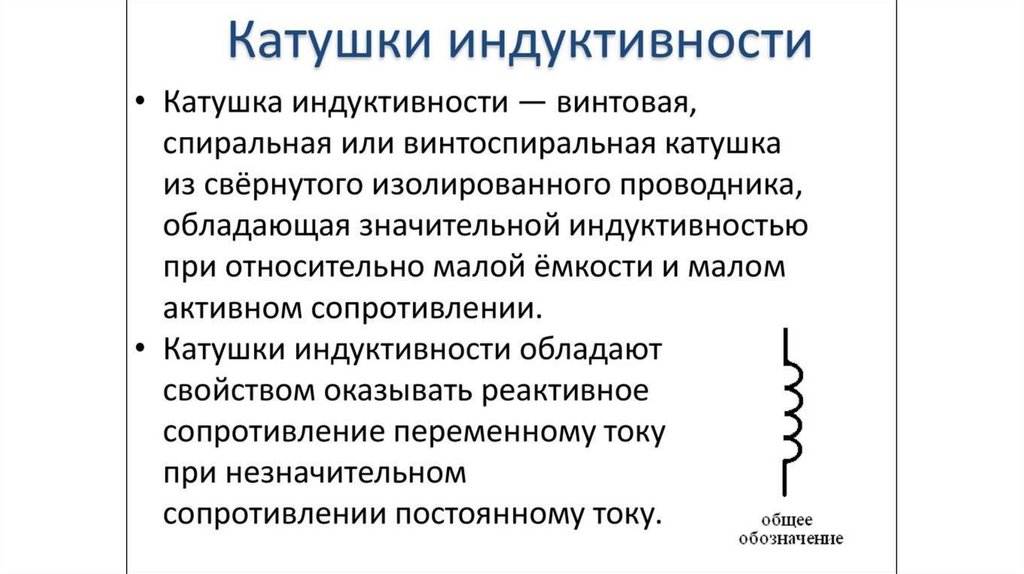

Катушка индуктивности — это катушка смотанного в спираль или другую форму изолированного проводника. Основные особенности и свойства: высокая индуктивность при низкой ёмкости и активном сопротивлении.

Она накапливает энергию в магнитном поле. На рисунке ниже вы видите её условное графическое обозначение на схеме (УГО) в разных видах и функциональных назначениях.

Она может быть с сердечником и без него. При этом с сердечником индуктивность будет в разы больше, чем если его нет. От материала, из которого изготовлен сердечник, также зависит величина индуктивности. Сердечник может быть сплошным или разомкнутым (с зазором).

Напомним один из законов коммутации:

Ток в индуктивности не может измениться мгновенно.

Это значит, что катушка индуктивности — это своего рода инерционный элемент в электрической цепи (реактивное сопротивление).

Давайте поговорим, как работает это устройство? Чем больше индуктивность, тем больше изменение тока будет отставать от изменения напряжения, а в цепях переменного тока — фаза тока отставать от фазы напряжения.

В этом и заключается принцип работы катушек индуктивности – накопление энергии и задерживание фронта нарастания тока в цепи.

Из этого же вытекает и следующий факт: при разрыве в цепи с высокой индуктивностью напряжение на ключе повышается и образуется дуга, если ключ полупроводниковый — происходит его пробой. Для борьбы с этим используются снабберные цепи, чаще всего из резистора и конденсатора, установленного параллельно ключу.

Виды и типы катушек

В зависимости от сферы применения и частоты цепи может отличаться конструкция катушки.

По частоте можно условно разделить на:

• Низкочастотные. Пример — дроссель люминесцентной лампы, трансформатор (каждая обмотка представляет собой катушку индуктивности), реактор, фильтры электромагнитных помех. Сердечники чаще всего выполняются из электротехнической стали, для цепей переменного тока из листов (шихтованный сердечник).
• Высокочастотные. Например, контурные катушки радиоприемников, катушки связи усилителей сигнала, накопительные и сглаживающие дроссели импульсных блоков питания. Их сердечник изготавливают обычно из феррита.

Конструкция отличается в зависимости от характеристик катушки, например, намотка может быть однослойной и многослойной, намотанной виток к витку или с шагом. Шаг между витками может быть постоянным или прогрессивным (изменяющимся по длине катушки). Способ намотки и конструкция влияют на конечные размеры изделия.

Отдельно стоит рассказать о том, как устроена катушка с переменной индуктивностью, их еще называют вариометры. На практике можно встретить разные решения:

• Сердечник может двигаться относительно обмотки.
• Две обмотки расположены на одном сердечнике и соединены последовательно, при их перемещении изменяется взаимоиндукция и индуктивная связь.
• Сами витки для настройки контура могут раздвигаться или сужаться приближаясь друг к другу (чем плотнее намотка — тем больше индуктивность).

И так далее. При этом подвижная часть называется ротором, а неподвижная — статором.

По способу намотки бывают также различными, например, фильтры со встречной намоткой подавляют помехи из сети, а намотанные в одну сторону (согласованная намотка) подавляют дифференциальные помехи.

Для чего нужны и какие бывают

В зависимости от того, где применяется катушка индуктивности и её функциональных особенностей, она может называться по-разному: дроссели, соленоиды и прочее. Давайте рассмотрим, какие бывают катушки индуктивности и их сферу применения.

Дроссели. Обычно так называются устройства для ограничения тока, область применения:

• В пускорегулирующей аппаратуре для розжига и питания газоразрядных ламп.
• Для фильтрации помех. В блоках питания — фильтр электромагнитных помех со сдвоенным дросселем на входе компьютерного БП, изображен на фото ниже. Также используется в акустической аппаратуре и прочем.
• Для фильтрации определенных частот или полосы частот, например, в акустических системах (для разделения частот по соответствующим динамикам).
• Основа в импульсных преобразователях — накопитель энергии.

Токоограничивающие реакторы — используются для ограничения токов короткого замыкания на ЛЭП.

Примечание: у дросселей и реакторов должно быть низкое активное сопротивление для уменьшения их нагрева и потерь.

Контурные катушки индуктивности. Используются в паре с конденсатором в колебательном контуре.

Резонансная частота подбирается под частоту приема или передачи в радиосвязи. У них должна быть высокая добротность.

Вариометры. Как было сказано — это настраиваемые или переменные катушки индуктивности. Чаще всего используются в тех же колебательных контурах для точной настройки частоты резонанса.

Соленоид — так называется катушка, длина которой значительно больше диаметра. Таким образом внутри соленоида образуется равномерное магнитное поле. Чаще всего соленоиды используются для совершения механической работы — поступательного движения. Такие изделия называют еще электромагнитами.

Рассмотрим, где используются соленоиды.

Это может быть активатор замка в автомобиле, шток которого втягивается после подачи на соленоид напряжения, и звонок, и различные исполнительные электромеханические устройства типа клапанов, грузоподъёмные магниты на металлургических производствах.

В реле, контакторах и пускателях соленоид также выполняет функцию электромагнита для привода силовых контактов.

Но в этом случае его чаще называют просто катушка или обмотка реле (пускателя, контактора соответственно), как выглядит, на примере малогабаритного реле вы видите ниже.

Рамочные и кольцевые антенны. Их назначение — передача радиосигнала. Используются в иммобилайзерах автомобилей, металлодетекторах и для беспроводной связи.

Индукционные нагреватели, тогда она называется индуктором, вместо сердечника помещают нагреваемое тело (обычно металл).

Основные параметры

К основным характеристикам катушки индуктивности можно отнести:

1. Индуктивность.
2. Силу тока (для подбора подходящего элемента при ремонте и проектировании это нужно учитывать).
3. Сопротивление потерь (в проводах, в сердечнике, в диэлектрике).
4. Добротность — отношение реактивного сопротивления к активному.
5. Паразитная емкость (емкость между витками, говоря простым языком).
6. Температурный коэффициент индуктивности — изменение индуктивности при нагреве или охлаждении элемента.
7. Температурный коэффициент добротности.

Маркировка

Для обозначения номинала катушки индуктивности используют буквенную или цветовую маркировку. Есть два вида буквенной маркировки.

1. Обозначение в микрогенри.
2. Обозначение набором букв и цифр. Буква r – используется вместо десятичной запятой, буква в конце обозначения обозначает допуск: D = ±0.3 нГн; J = ±5%; К = ±10%; М = ±20%.

Цветовую маркировку можно распознать аналогично таковой на резисторах. Воспользуйтесь таблицей, чтобы расшифровать цветные полосы или кольца на элементе. Первое кольце иногда делают шире остальных.

На это мы и заканчиваем рассматривать, что собой представляет катушка индуктивности, из чего она состоит и зачем нужна. Напоследок рекомендуем посмотреть полезное видео по теме статьи:

Материалы по теме:

• Как сделать индукционный котел своими руками
• Что такое самоиндукция
• Калькулятор для расчета катушки индуктивности

Автор: Алексей Бартош

Катушка индуктивности | это… Что такое Катушка индуктивности?

У этого термина существуют и другие значения, см. Катушка (значения).

Катушка индуктивности (дроссель) на материнской платекомпьютера

Обозначение на электрических принципиальных схемах

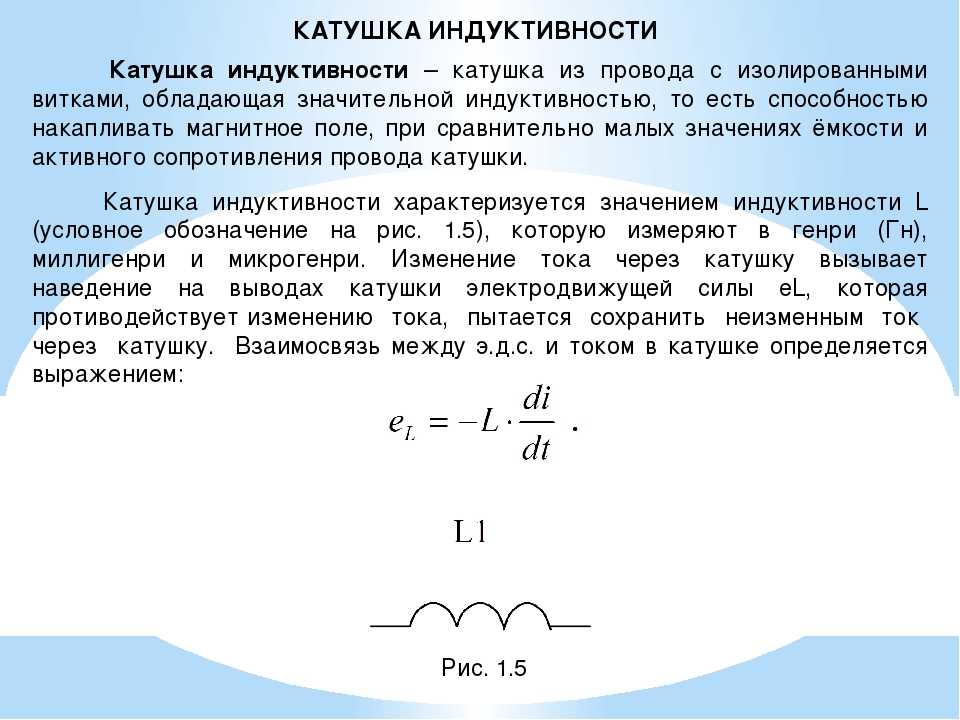

Катушка индуктивности (жарг. индуктивность) — пассивный двухполюсный компонент электрических и электронных устройств и систем. Основной параметр катушки индуктивности — величина её индуктивности, зависящая только от геометрических размеров и материалов и не зависящая от режима работы (тока и напряжения).

Применяются для подавления помех, сглаживания пульсаций, накопления энергии, ограничения переменного тока, в резонансных (колебательный контур) и частотноизбирательных цепях, в качестве элементов индуктивности искусственных линий задержки с сосредоточенными параметрами, создания магнитных полей, датчиков перемещений и так далее.

Содержание 1 Терминология 2 Конструкция 3 Свойства катушки индуктивности 4 Характеристики катушки индуктивности 4.1 Индуктивность 4.2 Сопротивление потерь 4.2.1 Потери в проводах 4.2.2 Потери в диэлектрике 4.2.3 Потери в сердечнике 4.2.4 Потери на вихревые токи 4.3 Добротность 4.4 Паразитная емкость и собственный резонанс 4.5 Температурный коэффициент индуктивности (ТКИ) 5 Разновидности катушек индуктивности 6 Применение катушек индуктивности 7 См. также 8 Примечания 9 Ссылки

Терминология

При использовании для подавления помех, сглаживания пульсаций электрического тока, изоляции (развязки) по высокой частоте разных частей схемы и накопления энергии в магнитном поле сердечника часто называют дросселем.

В силовой электротехнике (для ограничения тока при, например, коротком замыкании ЛЭП) называют реактором.

Цилиндрическую катушку индуктивности, длина которой на много превышает диаметр, называют соленоидом, магнитное поле внутри длинного соленоида однородно. Кроме того, зачастую соленоидом называют устройство, выполняющую механическую работу за счёт магнитного поля при втягивании ферромагнитного сердечника, или электромагнитом. В электромагнитных реле называют обмоткой реле, реже — электромагнитом.

Нагревательный индуктор — специальная катушка индуктивности, рабочий орган установок индукционного нагрева.

При использовании для накопления энергии называют индукционным накопителем.

Конструкция

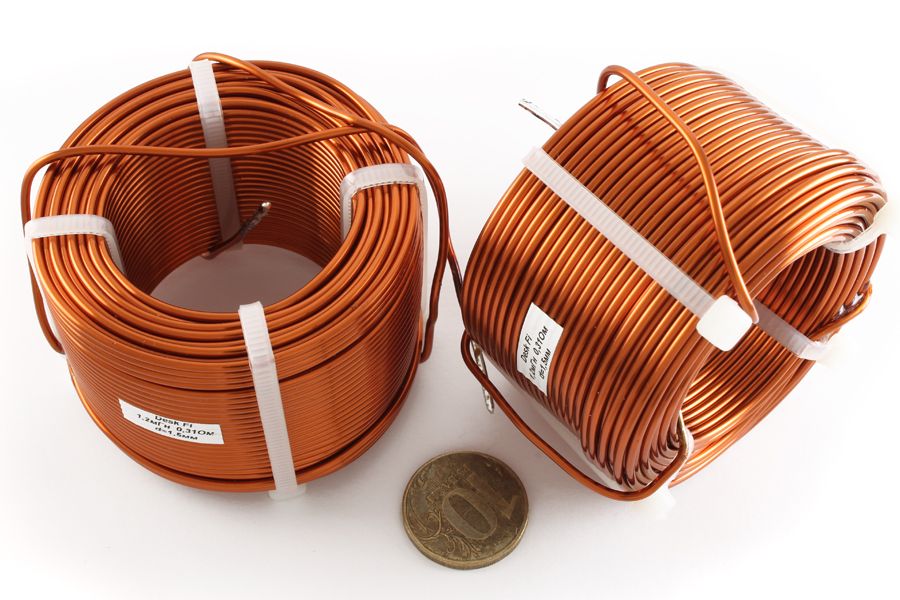

Конструктивно выполняется в виде винтовых, или винтоспиральных (диаметр намотки изменяется по длине катушки) катушек однослойных или многослойных намоток изолированного одножильного или многожильного (литцендрат) проводника на диэлектрическом каркасе круглого, прямоугольного или квадратного сечения, часто на тороидальном каркасе или, при использовании толстого провода и малом числе витков — без каркаса. Иногда, для снижения распределённой паразитной ёмкости при использовании в качестве высокочастотного дросселя, однослойные катушки индуктивности наматываются с «прогрессивным» шагом, — шаг намотки плавно изменяется по длине катушки. Намотка может быть как однослойной (рядовая и с шагом), так и многослойная (рядовая, внавал, типа «универсал»). Намотка «универсал» имеет меньшую паразитную ёмкость. Часто, опять же, для снижения паразитной ёмкости, намотку выполняют секционированной, группы витков отделяются пространственно (обычно по длине) друг от друга.

Для увеличения индуктивности часто имеют замкнутый или разомкнутый ферромагнитный сердечник, помехоподавляющие дроссели высокочастотных помех имеют ферродиэлектрические сердечники: ферритовые, флюкстроловые, из карбонильного железа. Дроссели, предназначенные для сглаживания пульсаций промышленной и звуковой частот имеют сердечники из электротехнических сталей или магнитомягких сплавов (пермаллоев). Также сердечники используют для изменения индуктивности катушек в небольших пределах изменением положения сердечника относительно обмотки, как правило, ферромагнитного сердечника. На СВЧ, когда ферродиэлектрики теряют высокую магнитную проницаемость и резко увеличиваются потери, для этой цели применяются металлические (латунные) сердечники.

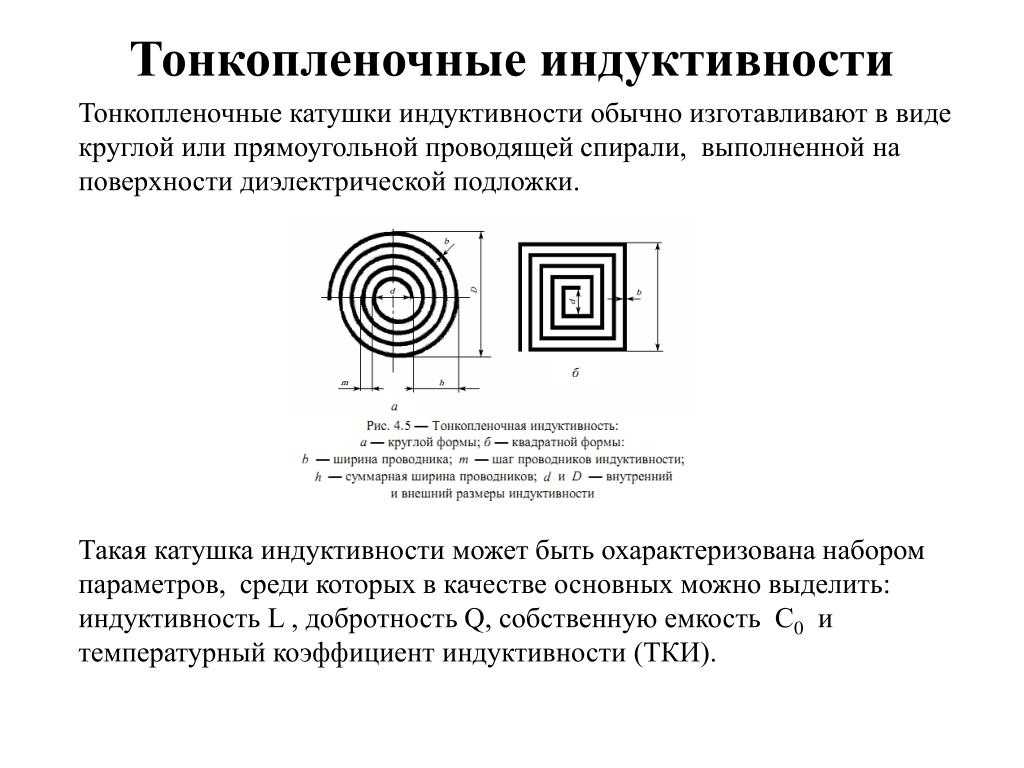

На печатных платах электронных устройств применяют плоские «катушки» индуктивности — геометрия печатного проводника выполнена в виде круглой или прямоугольной спирали, волнистой, или в виде меандра, линии. Такие «катушки индуктивности» часто используются в сверхбыстродействующих цифровых устройствах для выравнивания времени распространения группы сигналов по разным печатным проводникам от источника до приемника, например, в шинах данных и адреса^[1].

Свойства катушки индуктивности

Свойства катушки индуктивности:

• Скорость изменения тока через катушку ограничена и определяется индуктивностью катушки.
• Сопротивление (модуль импеданса) катушки растет с увеличением частоты текущего через неё тока.
• Катушка индуктивности при протекании тока запасает энергию в своем магнитном поле.
  При отключении внешнего источника тока катушка отдаст запасенную энергию, стремясь поддержать величину тока в цепи. При этом напряжение на катушке нарастает, вплоть до пробоя изоляции или возникновения дуги на коммутирующем ключе.

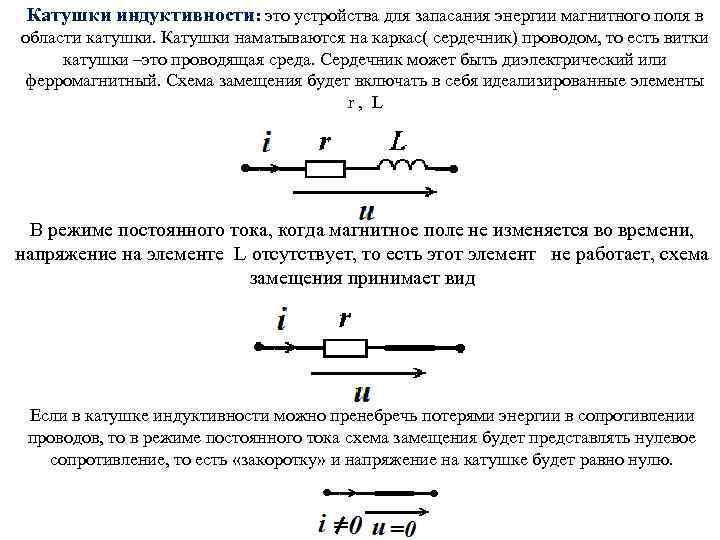

Катушка индуктивности в электрической цепи для постоянного тока имеет только собственное омическое сопротивление, но имеет реактивное сопротивление переменному току, нарастающее при увеличении частоты, поскольку при изменении тока в катушке возникает ЭДС самоиндукции, препятствующая этому изменению.

Катушка индуктивности обладает реактивным сопротивлением модуль которого: , где  — индуктивность катушки,  — циклическая частота протекающего тока. Соответственно, чем больше частота тока, протекающего через катушку, тем больше её сопротивление.

Катушка с током запасает энергию в магнитном поле, равную работе, которую необходимо совершить для установления текущего тока . Величина этой энергии равна:

Катушка индуктивности в переменном напряжении — аналог тела с массой, подверженному механическим колебаниям.

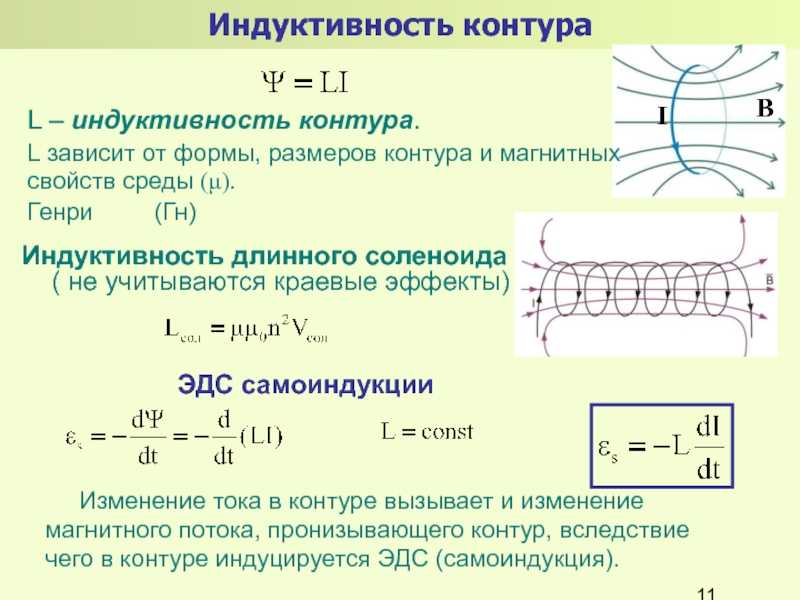

При изменении тока в катушке возникает ЭДС самоиндукции, значение которой:

Для идеальной катушки индуктивности (не имеющей паразитных параметров) ЭДС самоиндукции равна по модулю и противоположна по знаку напряжению на концах катушки:

При замыкании катушки с током на резистор ток в цепи экспоненциально уменьшается в соответствие с формулой:

,

где :  — ток в катушке,

 — начальный ток катушки,

 — текущее время,

 — постоянная времени.

Постоянная времени выражается формулой:

,

где :  — сопротивление резистора,

 — омическое сопротивление катушки.

При закорачивании катушки с током процесс характеризуется собственной постоянной времени : катушки:

.

При стремлении к нулю, постоянная времени стремится к бесконечности, именно поэтому в сверхпроводящих контурах ток течёт «вечно».

Явление самоиндукции аналогично проявлению инертности тел в механике, если аналогом индуктивности принять массу, тока — скорость, напряжения — силу, то многие формулы механики и поведения индуктивности в цепи принимают похожий вид:

↔ , где

↔ ↔  ; ↔  ; ↔

↔

Характеристики катушки индуктивности

Индуктивность

Основным параметром катушки индуктивности является её индуктивность, численно равная отношению создаваемого током потока магнитного поля, пронизывающего катушку к величине протекающего тока. Типичные значения индуктивностей катушек от десятых долей мкГн до десятков Гн.

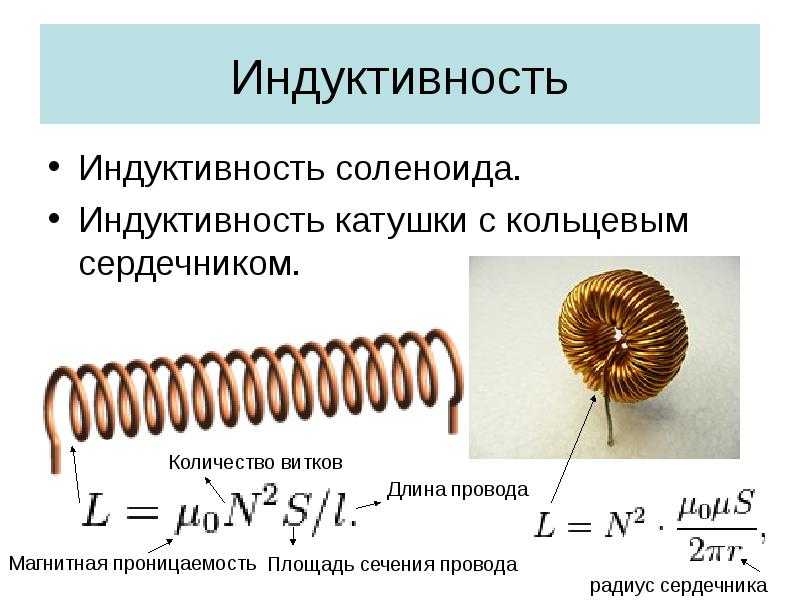

Индуктивность катушки пропорциональна линейным размерам катушки, магнитной проницаемости сердечника и квадрату числа витков намотки. Индуктивность катушки, намотанной на тороидальном сердечнике:

где  — магнитная постоянная

 — относительная магнитная проницаемость материала сердечника (зависит от частоты)

 — площадь сечения сердечника

 — длина средней линии сердечника

 — число витков

При последовательном соединении катушек общая индуктивность равна сумме индуктивностей всех соединённых катушек:

При параллельном соединении катушек общая индуктивность равна:

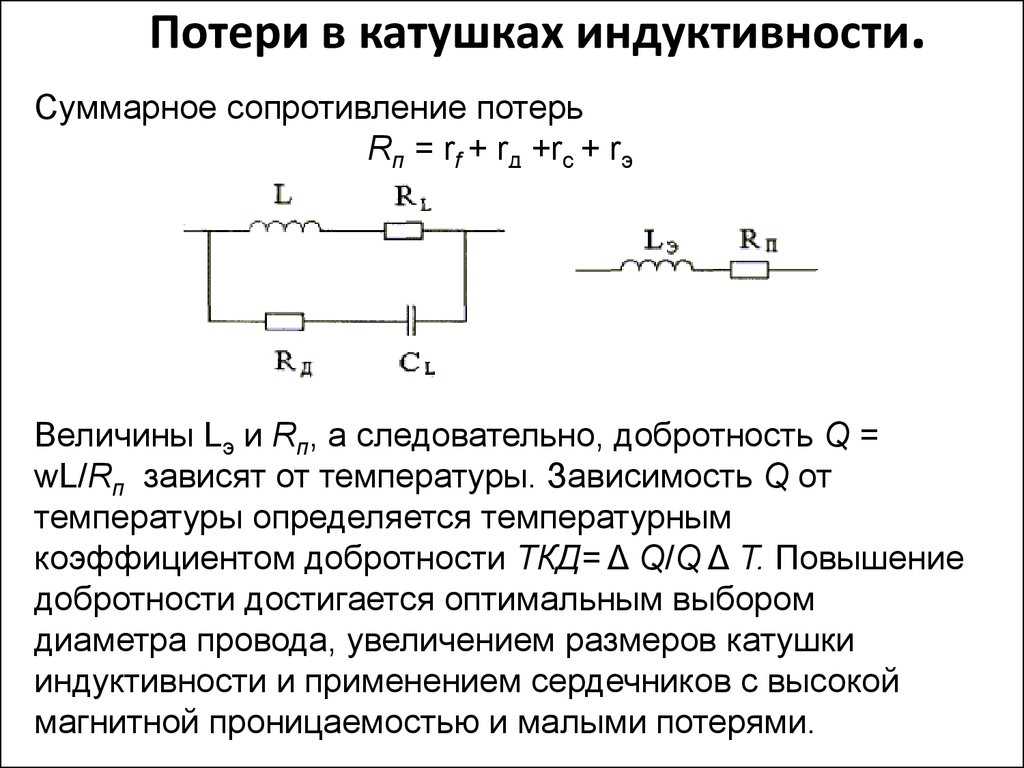

Сопротивление потерь

В катушках индуктивности помимо основного эффекта взаимодействия тока и магнитного поля наблюдаются паразитные эффекты, вследствие которых импеданс катушки не является чисто реактивным. Наличие паразитных эффектов ведёт к появлению потерь в катушке, оцениваемых сопротивлением потерь . Потери складываются из потерь в проводах, диэлектрике, сердечнике и экране:

Потери в проводах

Потери в проводах вызваны тремя причинами:

• Провода обмотки обладают омическим (активным) сопротивлением.
• Сопротивление провода обмотки возрастает с ростом частоты, что обусловлено скин-эффектом. Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие, уменьшается полезное сечение проводника и растет сопротивление.
• В проводах обмотки, свитой в спираль, проявляется эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к периферии намотки. В результате сечение, по которому протекает ток, принимает серповидную форму, что ведёт к дополнительному возрастанию сопротивления провода.

Потери в диэлектрике

Потери в диэлектрике (изоляции проводов и каркасе катушки) можно отнести к двум категориям:

• Потери от диэлектрика межвиткового конденсатора (межвитковые утечки и прочие потери характерные для диэлектриков конденсаторов).
• Потери обусловленные магнитными свойствами диэлектрика (эти потери аналогичны потерям в сердечнике).

В общем случае можно заметить, что для современных катушек общего применения потери в диэлектрике чаще всего пренебрежимо малы.

Потери в сердечнике

Потери в сердечнике складываются из потерь на вихревые токи, потерь на перемагничивание ферромагнетика гистерезис.

Потери на вихревые токи

Переменное магнитное поле индуцирует вихревые ЭДС в окружающих проводниках, например в сердечнике, экране и в проводах соседних витков. Возникающие при этом вихревые токи (токи Фуко) становятся источником потерь из-за омического сопротивления проводников.

Добротность

С сопротивлениями потерь тесно связана другая характеристика — добротность. Добротность катушки индуктивности определяет отношение между активным и реактивным сопротивлениями катушки. Добротность равна

Иногда потери в катушке характеризуют тангенсом угла потерь (величина, обратная добротности) — сдвигом фаз тока и напряжения катушки в цепи синусоидального сигнала относительно π/2 — для идеальной катушки.

Практически величина добротности лежит в пределах от 30 до 200. Повышение добротности достигается оптимальным выбором диаметра провода, увеличением размеров катушки индуктивности и применением сердечников с высокой магнитной проницаемостью и малыми потерями, намоткой вида «универсаль», применением посеребрёного провода, применением многожильного провода вида «литцендрат» для снижения потерь, вызванных скин-эффектом.

Паразитная емкость и собственный резонанс

Межвитковая паразитная емкость проводника в составе катушки индуктивности превращает катушку в сложную распределенную цепь. В первом приближении можно принять, что реальная катушка представляет эквивалентно собой идеальную индуктивность с параллельно присоединенным ей конденсатором паразитной емкости. В результате этого катушка индуктивности представляет собой колебательный контур с характерной частотой резонанса. Эта резонансная частота легко может быть измерена и называется собственной частотой резонанса катушки индуктивности. На частотах много ниже частоты собственного резонанса импеданс катушки индуктивный, при частотах вблизи резонанса в основном активный (на частоте резонанса чисто активный) и большой по модулю, на частотах много выше частоты собственного резонанса — ёмкостной. Обычно собственная частота указывается изготовителем в технических данных промышленных катушек индуктивности, либо в явном виде, либо косвенно — в виде рекомендованной максимальной рабочей частоты.

На частотах ниже собственного резонанса этот эффект проявляется в падении добротности с ростом частоты.

Для увеличения частоты собственного резонанса используют сложные схемы намотки катушек, разбиение одной обмотки на разнесённые секции.

Температурный коэффициент индуктивности (ТКИ)

ТКИ — это параметр, характеризующий зависимость индуктивности катушки от температуры.

Температурная нестабильность индуктивности обусловлена целым рядом факторов: при нагреве увеличивается длина и диаметр провода обмотки, увеличивается длина и диаметр каркаса, в результате чего изменяются шаг и диаметр витков; кроме того при изменении температуры изменяются диэлектрическая проницаемость материала каркаса, что ведёт к изменению собственной ёмкости катушки. Очень существенно влияние температуры на магнитную проницаемость ферромагнетика сердечника.

Разновидности катушек индуктивности

Контурные катушки индуктивности, используемые в радиотехнике

Эти катушки используются совместно с конденсаторами для организации резонансных контуров. Они должны иметь высокую термо- и долговременную стабильность, и добротность, требования к паразитной ёмкости обычно несущественны.

Катушки связи, или трансформаторы связи

Взаимодействующие магнитными полями пара и более катушек, обычно включаются параллельно конденсаторам для организации колебательных контуров: Такие катушки применяются для обеспечения трансформаторной связи между отдельными цепями и каскадами. Такая связь позволяет разделить по постоянному току, например, цепи базы последующего усилительного каскада от коллектора предыдущего каскада и т. д. К нерезонансным разделительным трансформаторам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи (коэффициент взаимоиндукции).

Вариометры

Это катушки, индуктивностью которых можно управлять (например, для перестройки частоты резонанса колебательных контуров) изменением взаимного расположения двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая обычно располагается внутри первой и вращается (ротор). Существуют и другие конструкции вариометров. При изменении положения ротора относительно статора изменяется величина взаимоиндукции, а следовательно, индуктивность вариометра. Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника относительно обмотки, либо изменением длины воздушного зазора замкнутого магнитопровода.

Дроссели

Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Применяются в цепях питания радиотехнических устройств в качестве фильтрующего элемента. Для сетей питания с частотами 50-60 Гц выполняются на сердечниках из трансформаторной стали. На более высоких частотах также применяются сердечники из пермаллоя или феррита. Особая разновидность дросселей — помехоподавляющие ферритовые бочонки (бусины или кольца) нанизанные на отдельные провода или группы проводов (кабели) для подавления синфазных высокочастотных помех.

Сдвоенный дроссель

Сдвоенные дроссели

Это две намотанных встречно или согласованно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны для фильтрации синфазных помех при тех же габаритах. При согласной намотке эффективны для подавления дифференциальных помех. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике. ^[2][3] Предназначены как для защиты источников питания от попадания в них наведённых высокочастотных сигналов, из питающей сети, так и во избежание проникновения в питающую сеть электромагнитных помех, генерируемых устройством. На низких частотах используется в фильтрах цепей питания и обычно имеет ферромагнитный (из трансформаторной стали). Для фильтрации высокочастотных помех — ферритовый сердечник.

Применение катушек индуктивности

Балластный дроссель. Ранее применявшаяся в качестве реактивного сопротивления для люминесцентных ламп катушка индуктивности

• Катушки индуктивности (совместно с конденсаторами и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п.
• Катушки индуктивности используются в импульсных стабилизаторах как элемент, накапливающий энергию и преобразующий уровни напряжения.
• Две и более индуктивно связанные катушки образуют трансформатор.
• Катушка индуктивности, питаемая импульсным током от транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме, например, выпрямив и сгладив.

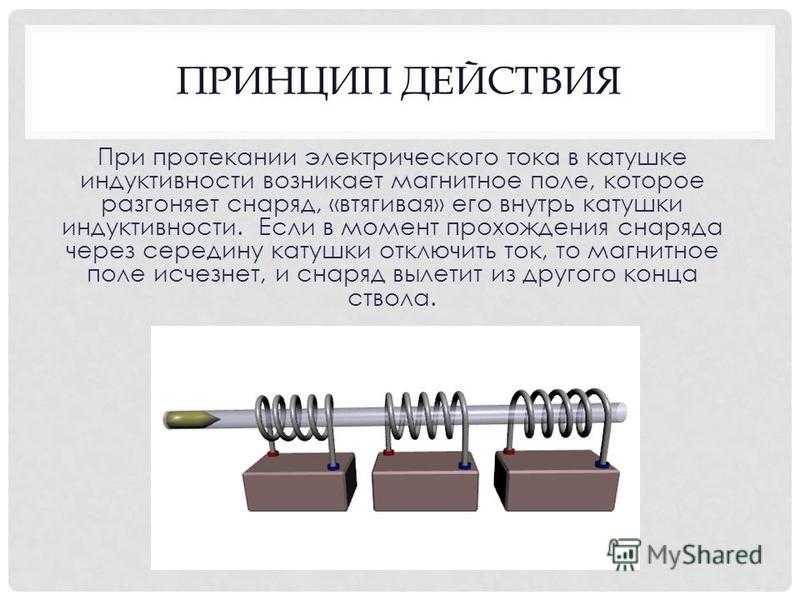

• Катушки используются также в качестве электромагнитов — исполнительных механизмов.
• Катушки применяются в качестве источника энергии для нагрева индуктивно-связанной плазмы, а также её диагностики.
• Для радиосвязи — приёма электромагнитных волн, редко — для излучения:
  • Ферритовая антенна
  • Рамочная антенна, кольцевая антенна
  • DDRR
  • Индукционная петля
• Для разогрева электропроводящих материалов в индукционных печах.
• Как датчик перемещения: изменение индуктивности катушки может изменяться в широких пределах при перемещении ферромагнитного сердечника относительно обмотки.
• Катушка индуктивности используется в индукционных датчиках магнитного поля в индукционных магнитометрах^[4]
• Для создания магнитных полей в ускорителях элементарных частиц, магнитного удержания плазмы, в научных экспериментах, в ядерно-магнитной томографии. Мощные стационарные магнитные поля, как правило, создаются сверхпроводящими катушками.
• Для накопления энергии.

См. также

• Соленоид
• Катушка Румкорфа, катушка зажигания
• Катушка Пупина
• Трансформатор
• Электрический импеданс
• Переходный процесс (электроника)

Примечания

1. ↑ Evaluation of the shielding effects on printed-circuit-board transformers
2. ↑ А.Сорокин — Виды помех в линиях передачи информации и способы борьбы с ними.
3. ↑ Электропитание аппаратуры
4. ↑ Fluxgate Magnetometer  (англ. )

Ссылки

• Катушка индуктивности в цепи переменного тока
• Все о расчете индуктивности

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 13 мая 2011.

Что такое индуктор и что он делает в цепи?

Я получил несколько писем с вопросом «Что такое индуктор?». И я понял, что это действительно хороший вопрос. Потому что это довольно странный компонент.

Катушка индуктивности  это просто катушка провода.

Его невероятно легко сделать — просто сделайте несколько петель из проволоки. Но поскольку провода создают магнитные поля, вы скоро увидите, что они могут делать кое-что интересное.

Индуктор в цепи

Если вы изучаете электронику, первый важный вопрос: что делает катушка индуктивности в цепи?

Катушка индуктивности будет сопротивляться изменениям тока.

В схеме ниже у вас есть светодиод и резистор последовательно с катушкой индуктивности. И есть переключатель для включения и выключения питания.

Без катушки индуктивности это была бы обычная схема светодиода, и светодиод включался бы сразу же, как только вы щелкаете выключателем.

Но катушка индуктивности — это компонент, который сопротивляется изменениям тока.

Когда переключатель выключен, ток не течет. Когда вы включаете выключатель, начинает течь ток. Это означает, что есть изменение тока, которому будет сопротивляться индуктор.

Таким образом, вместо того, чтобы сразу увеличивать ток от нуля до максимума, он будет постепенно увеличиваться до максимального значения.

(Максимальный ток для этой цепи устанавливается резистором и светодиодом. )

Поскольку сила тока определяет интенсивность свечения светодиода, индуктор заставляет светодиод постепенно исчезать, а не включаться мгновенно.

Примечание: Вам понадобится очень большая катушка индуктивности, чтобы увидеть затухание светодиода в приведенной выше схеме. Это не то, для чего вы бы использовали индуктор. Но используйте его как мысленный образ того, что индуктор делает в цепи.

Что происходит при отключении катушки индуктивности?

Индуктор также препятствует мгновенному отключению тока. Ток не перестанет течь в катушке индуктивности в одно мгновение.

Итак, когда вы отключите питание, индуктор попытается продолжить ток.

Он делает это, быстро повышая напряжение на своих клеммах.

На самом деле она увеличивается настолько, что вы можете получить небольшую искру на контактах вашего выключателя!

Эта искра позволяет току течь (по воздуху!) в течение доли секунды, пока магнитное поле вокруг индуктора не разрушится.

Вот почему диод обычно размещают в обратном порядке на катушке реле или двигателя постоянного тока. Таким образом, катушка индуктивности может разряжаться через диод, а не создавать высокое напряжение и искры в цепи.

БЕСПЛАТНЫЙ бонус: Загрузите «Основные электронные компоненты» [PDF] — мини-книгу с примерами, которые научат вас работать с основными компонентами электроники.

Как работают катушки индуктивности

Любой провод, по которому течет ток, окружен небольшим магнитным полем.

Когда провод сматывается в катушку, поле становится сильнее.

Если намотать проволоку на магнитный сердечник, например стальной или железный, получится еще более сильное магнитное поле.

Вот как можно создать электромагнит.

Магнитное поле вокруг него зависит от силы тока. Таким образом, при изменении тока изменяется магнитное поле.

При изменении магнитного поля на клеммах катушки индуктивности создается напряжение, противодействующее этому изменению.

Для чего можно использовать катушки индуктивности?

Нечасто можно увидеть дискретные катушки индуктивности в типичных примерах схем для начинающих. Так что, если вы только начинаете, вы, вероятно, еще не столкнетесь с ними.

Но они очень распространены в блоках питания. Например, для создания понижающего или повышающего преобразователя. И они распространены в радиосхемах для создания генераторов и фильтров.

Но гораздо чаще вы будете сталкиваться с электромагнитами. И они в основном катушки индуктивности. Вы найдете их почти во всем, что движется от электричества. Например, реле, двигатели, соленоиды, динамики и многое другое.

Трансформатор — это две катушки индуктивности, намотанные на один и тот же сердечник.

Если вы хотите узнать, как работают другие электронные компоненты, перейдите к основным компонентам электроники.

Что такое индуктор?

В этой статье дается очень простое определение того, что такое магнетизм, что такое индуктор? как пассивный электронный компонент и его основное применение и технологии.

Катушки индуктивности, также называемые катушками или иногда дросселями, являются важными пассивными компонентами наряду с резисторами (R) и конденсаторами (C). Катушки обычно относятся к намотанным токопроводящим проводам, и среди них катушки с одинарным намотанным проводом в последние годы стали называть катушками индуктивности. Если
предназначен для низкочастотных применений, обычно имеет сердечник с замкнутой магнитной цепью, состоящий из многослойного железа (сетевая частота) или ферритового тороида (выше 1 кГц).

Индуктивность обычно обозначается символом «L». Хотя говорят, что эта L исходит от Ленца из «Закона Ленца», связанного с электромагнитной индукцией, также, по-видимому, существуют различные теории.

Основная конструкция индуктора состоит из проводящего провода, намотанного в виде катушки, который способен преобразовывать электрическую энергию в магнитную и сохранять ее внутри индуктора. Сохраняемое количество магнитной энергии определяется индуктивностью индуктора и измеряется в Генри (Гн).

Катушки индуктивности замедляют скачки или скачки тока, временно накапливая энергию в электромагнитном поле, а затем выпуская ее обратно в цепь. В гидродинамической аналогии (рис.1) индуктор работает как большой маховик, оказывающий сопротивление каждому изменению потока/тока. Любой, кто переворачивал велосипед вверх дном и крутил руль до скорости, знает, что при старте возникает определенное сопротивление. Но как только вы набираете скорость на колесе, требуется очень мало усилий для поддержания скорости. Если вы затем хотите затормозить, это требует значительной силы.

Рисунок 1. Катушка индуктивности как «маховик» в гидродинамической аналогии частотный шум в электрических цепях

Хранение и передача энергии в силовых преобразователях (постоянного тока или переменного тока)

Создание настроенных генераторов или LC (индуктор/конденсатор) «резервуарных» цепей

Соответствие импеданса

Катушки индуктивности также используются в электрических цепях для уменьшения электромагнитных помех за счет ослабления высокочастотного шума, чтобы соответствовать требованиям по электромагнитному излучению и помехоустойчивости.

Что такое дроссель?

В основном индукторы состоят из катушки. Если мы вставим сердечник из магнитного материала, индуктивные свойства катушки увеличатся. Такие катушки называются дросселями. Когда мы пропускаем ток через дроссель, в магнитном материале индуцируются электрические токи, которые пытаются создать противодействующее магнитное поле. Эти токи нежелательны как по этой причине, так и потому, что они создают потери тепла.

Исключаются однородные магнитные тела; индуцированный ток будет слишком большим. Вместо этого используются взаимно изолированные ленты или порошковая технология, при которой связующий материал между магнитными гранулами ограничивает наведенный ток своим удельным сопротивлением.

Катушки индуктивности могут быть соединены последовательно или параллельно; индуктивность подчиняется тем же законам, что и для резисторов.

Последовательное соединение

Уравнение последовательного индуктивного соединения [1]

Параллельное соединение
Для катушек без потерь и катушек с одинаковым фазовым углом применяется

уравнение параллельной индуктивности [2]

Индуктивное реактивное сопротивление

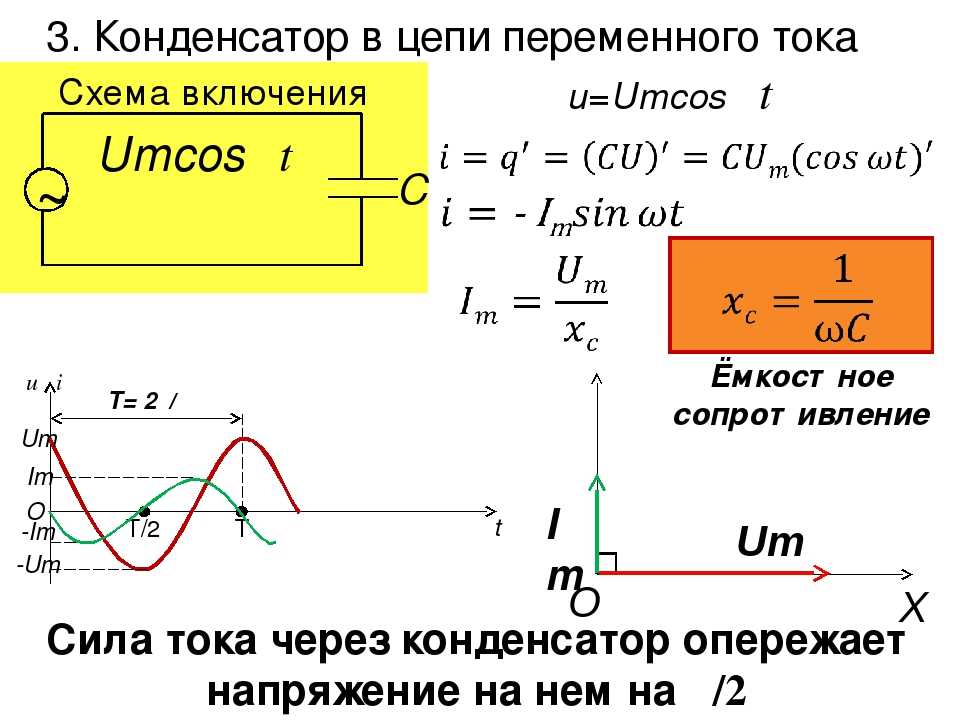

Подобно конденсатору, катушка индуктивности влияет на реактивное сопротивление в цепи переменного тока. Чтобы разделить это реактивное сопротивление от реактивного сопротивления конденсатора, его называют индуктивным реактивным сопротивлением XL. Величина выражается в омах и соответствует формуле:

уравнение индуктивного сопротивления [3]

ω = 2 x π x f, где f означает частоту, выраженную в Гц.

Базовая конструкция катушек индуктивности и индуктивности

Самые простые катушки индуктивности состоят из токопроводящего провода, намотанного в форме катушки, с обоими концами токопроводящего провода в качестве внешних выводов. В последние годы большинство катушек индуктивности включают в себя сердечник, вокруг которого намотан токопроводящий провод.

Рисунок 2. Базовая конструкция индуктора (слева) и ее практические примеры (справа)

Индуктивность индуктора определяется следующим уравнением [4]: ​​

индуктивность индуктора уравнением [4]

• L Индуктивность (Гн)
• к Коэффициент Нагаоки
• мк Проницаемость сердечника (Гн/м)
• Н Количество витков катушки
• S Площадь сечения катушки (м ² )
• л Длина катушки

Рис.
