Для работы с навалочными грузами и материалами используется особая разновидность погрузчика – грейфер. Данная техника задействуется в случаях, когда нет возможности расширить границы узкой рабочей области. Преимущественно это работы «на глубину», связанные с бурением скважин и разработкой колодцев. Строго говоря, грейферы – это навесное захватывающее оборудование, которое можно устанавливать на универсальные погрузчики. Существуют разные виды таких агрегатов, но для начала стоит разобраться с их типовым устройством и принципами функционирования.

Устройство грейфера

Агрегат представляет собой захватывающее приспособление в виде массивного металлического ковша, который крепится к обслуживающей технике. Конструкция может иметь разные формы. Как правило, это металлический черпак, образованный несколькими сегментами или челюстями. В действие механизм захвата приводится также разными способами, среди которых электромеханический, гидравлический, а иногда и ручной. Основной эксплуатационной характеристикой грейфера является подъемный потенциал, выражаемый плотностью перерабатываемого груза (в среднем 3 т/м3). При этом объем стандартного ковша составляет 1-2 м3.

Принцип работы агрегата

Каждый функциональный орган соединен с траверсами, канатами или другими приводными механизмами. Через эти узлы оператор техники передает команды по захвату. Полный рабочий цикл можно представить следующими операциями:

  • Подъемный механизм дает команду на спуск ковша. По мере опускания происходит раскрытие челюстей. Некоторые системы допускают возможность «бросания» грейфера. Это позволяет с большим давлением внедрять функциональные сегменты в плотный грунт.
  • После того как черпак погрузился в рабочую область, производится защелкивание. Челюсти смыкаются, а траверсы начинают сматывание на подъем.
  • Грейфер отрывается от поверхности и уже в полностью закрытом состоянии поднимается на нужную высоту.
  • Раскрытие ковша может происходить в подвешенном состоянии над целевой зоной высыпки или в опущенном положении на земле.

Классификация по количеству канатов

Для начала следует разделить тяговые системы на механические и электроприводные. В первой группе самые распространенные грейферы – это канатные ковши, которые управляются лебедками и траверсами. В одноканатной конфигурации задействуется подвесной крюк и скоба, на которой осуществляется сцепка каната. Функциональный узел выполняет функции подъема и захвата. В двухканатных механизмах также задействуется блок и два барабанных привода. Первый обеспечивает передвижение черпака, а второй отвечает за смыкание челюстей. В отличие от одноканатных устройств, такие приспособления имеют более высокий срок службы, но требуют дополнительных усилий при организации рабочего процесса.

Менее популярны трех- и четырехканатные ковши. Принципиально по схеме функционирования они не отличаются, но дополнительные тросы повышают мощность захватов и грузоподъемность. Что еще важно: четырехканатный грейфер, фото которого представлено ниже, кроме повышения скорости рабочих операций, также механически страхуется на случай обрыва удерживающих тросов.

Особенности приводных грейферов

Исполнительные механизмы в данном случае работают за счет тяги от электрического или дизельного двигателя. То есть это моторные агрегаты, которые соединяются с несущей их транспортной техникой. В случае с подъемно-погрузочным оборудованием к черпаку также подводятся шланги с кабелями. Наиболее распространены модели с электромеханическим приводом, в которых исполнительный механизм представляет собой винтовую, ременную или редукторную передачу.

Особенно популярен в этом семействе грейфер-экскаватор с так называемым успокоителем. Это оттяжной механизм, манипуляция которым дает возможность безопасно выполнять операции захвата и подъема без риска перегрузки. Для компенсирующей нагрузки на стреле подвода ковша используется группа огибающих блоков. Реже непосредственно в конструкции грейфера применяют фрикционные регулирующие системы, которые отвечают за открывание его лопастей.

Сферы применения и задачи оборудования

Несмотря на относительно простой принцип действия, разнообразие конструкций агрегата определило и широкий спектр направлений эксплуатации. Это и строительная сфера, и производства, и транспортные предприятия. Условия применения могут также отличаться, что заставляет разработчиков в целях оптимизации рабочих мероприятий оснащать конструкции дополнительными приспособлениями. Например, грейфер для чистки колодца может выполнять копку, захват грунта с песком и перевозку. Многочелюстные версии предназначены для работ со строительным мусором и металлоломом. Также пользуются спросом грейферы специального назначения, которые задействуются в раскопках траншей и горнодобывающих мероприятиях.

Заключение

Технологическое развитие подъемно-грузового оборудования сегодня ориентируется на системы эргономичного управления. Поэтому на центральное место выводятся средства не только с автоматизированным управлением, но и манипуляциями ковшом. Современный грейфер – это не просто механизированный черпак, а многофункциональный агрегат, способный трансформироваться и подстраиваться под узкоспециализированные задачи. Конечно, такая техника является передовой и в основном находит место в технических базах крупных компаний.

В бытовой сфере тоже задействуются грейферы, пусть и в упрощенных вариациях. Это те же модификации, которыми разрабатывают колодцы, траншеи и котлованы. Проблемой для рядового частника может стать только подключение совместимого погрузчика или автокрана для физического управления устройством. Ручные, пневматические и гидравлические модели позволяют обходиться без сложной спецтехники, но и для них требуется достаточное тяговое усилие. Поэтому важно продумывать не только эксплуатационные характеристики грейферов, но и средства для их технического обслуживания.

www.syl.ru

это что такое? Описание, назначение

Грейферы — это что такое? Описание, назначение

07.03.2018 22:00

Для работы с навалочными грузами и материалами используется особая разновидность погрузчика – грейфер. Данная техника задействуется в случаях, когда нет возможности расширить границы узкой рабочей области. Преимущественно это работы «на глубину», связанные с бурением скважин и разработкой колодцев. Строго говоря, грейферы – это навесное захватывающее оборудование, которое можно устанавливать на универсальные погрузчики. Существуют разные виды таких агрегатов, но для начала стоит разобраться с их типовым устройством и принципами функционирования.

Устройство грейфера

Агрегат представляет собой захватывающее приспособление в виде массивного металлического ковша, который крепится к обслуживающей технике. Конструкция может иметь разные формы. Как правило, это металлический черпак, образованный несколькими сегментами или челюстями. В действие механизм захвата приводится также разными способами, среди которых электромеханический, гидравлический, а иногда и ручной. Основной эксплуатационной характеристикой грейфера является подъемный потенциал, выражаемый плотностью перерабатываемого груза (в среднем 3 т/м3). При этом объем стандартного ковша составляет 1-2 м3.

Принцип работы агрегата

Каждый функциональный орган соединен с траверсами, канатами или другими приводными механизмами. Через эти узлы оператор техники передает команды по захвату. Полный рабочий цикл можно представить следующими операциями:

    Подъемный механизм дает команду на спуск ковша. По мере опускания происходит раскрытие челюстей. Некоторые системы допускают возможность «бросания» грейфера. Это позволяет с большим давлением внедрять функциональные сегменты в плотный грунт. После того как черпак погрузился в рабочую область, производится защелкивание. Челюсти смыкаются, а траверсы начинают сматывание на подъем. Грейфер отрывается от поверхности и уже в полностью закрытом состоянии поднимается на нужную высоту. Раскрытие ковша может происходить в подвешенном состоянии над целевой зоной высыпки или в опущенном положении на земле.

Классификация по количеству канатов

Для начала следует разделить тяговые системы на механические и электроприводные. В первой группе самые распространенные грейферы – это канатные ковши, которые управляются лебедками и траверсами. В одноканатной конфигурации задействуется подвесной крюк и скоба, на которой осуществляется сцепка каната. Функциональный узел выполняет функции подъема и захвата. В двухканатных механизмах также задействуется блок и два барабанных привода. Первый обеспечивает передвижение черпака, а второй отвечает за смыкание челюстей. В отличие от одноканатных устройств, такие приспособления имеют более высокий срок службы, но требуют дополнительных усилий при организации рабочего процесса.

Менее популярны трех- и четырехканатные ковши. Принципиально по схеме функционирования они не отличаются, но дополнительные тросы повышают мощность захватов и грузоподъемность. Что еще важно: четырехканатный грейфер, фото которого представлено ниже, кроме повышения скорости рабочих операций, также механически страхуется на случай обрыва удерживающих тросов.

Особенности приводных грейферов

Исполнительные механизмы в данном случае работают за счет тяги от электрического или дизельного двигателя. То есть это моторные агрегаты, которые соединяются с несущей их транспортной техникой. В случае с подъемно-погрузочным оборудованием к черпаку также подводятся шланги с кабелями. Наиболее распространены модели с электромеханическим приводом, в которых исполнительный механизм представляет собой винтовую, ременную или редукторную передачу.

Особенно популярен в этом семействе грейфер-экскаватор с так называемым успокоителем. Это оттяжной механизм, манипуляция которым дает возможность безопасно выполнять операции захвата и подъема без риска перегрузки. Для компенсирующей нагрузки на стреле подвода ковша используется группа огибающих блоков. Реже непосредственно в конструкции грейфера применяют фрикционные регулирующие системы, которые отвечают за открывание его лопастей.

Сферы применения и задачи оборудования

Несмотря на относительно простой принцип действия, разнообразие конструкций агрегата определило и широкий спектр направлений эксплуатации. Это и строительная сфера, и производства, и транспортные предприятия. Условия применения могут также отличаться, что заставляет разработчиков в целях оптимизации рабочих мероприятий оснащать конструкции дополнительными приспособлениями. Например, грейфер для чистки колодца может выполнять копку, захват грунта с песком и перевозку. Многочелюстные версии предназначены для работ со строительным мусором и металлоломом. Также пользуются спросом грейферы специального назначения, которые задействуются в раскопках траншей и горнодобывающих мероприятиях.

Заключение

Технологическое развитие подъемно-грузового оборудования сегодня ориентируется на системы эргономичного управления. Поэтому на центральное место выводятся средства не только с автоматизированным управлением, но и манипуляциями ковшом. Современный грейфер – это не просто механизированный черпак, а многофункциональный агрегат, способный трансформироваться и подстраиваться под узкоспециализированные задачи. Конечно, такая техника является передовой и в основном находит место в технических базах крупных компаний.

В бытовой сфере тоже задействуются грейферы, пусть и в упрощенных вариациях. Это те же модификации, которыми разрабатывают колодцы, траншеи и котлованы. Проблемой для рядового частника может стать только подключение совместимого погрузчика или автокрана для физического управления устройством. Ручные, пневматические и гидравлические модели позволяют обходиться без сложной спецтехники, но и для них требуется достаточное тяговое усилие. Поэтому важно продумывать не только эксплуатационные характеристики грейферов, но и средства для их технического обслуживания.

www.nastroy.info

Грейферный ковш — назначение, устройство и разновидности

Ковш грейферный. Ковш неотъемлемый элемент для проведения погрузочных и разгрузочных работ особой сложности или больших объёмов. В строительстве, металлургии, при проведении земельных и сельскохозяйственных работ порой не обойтись без автоматизированных разгрузочно-погрузочных работ. С целью облегчения человеческого труда и повышения производительности в XX-XXI веках стал широко применяться грейфер. Грейферные ковши различаются по своему устройству и предназначению. Данная статья раскроет темы: что такое грейферный ковш, в каких областях применяется данное приспособление, модификации грейферов.

Ковш грейферный как специальное оборудование для сложных работ

Назначение и особенности грейферного ковша

Семейство грейферных — навесных крановых грузозахватных устройств — довольно обширно. Приспособления варьируются от универсальных до узкопрофильных — клещеобразных, вильчатых, вилочных, крюков и прочих. Ковш является одним из типов грейферов и представляет собой съемный металлический черпак большого размера, который крепится к грузоподъемной технике разной мощности, например, к экскаватору или подъемному крану. Ковши с горизонтально расположенным гидроцилиндром предназначены для погрузки сыпучих материалов. Модели с гидроцилиндром, расположенным вертикально, помимо функции погрузки способны осуществлять копательные работы: рыть траншеи, канавы, ямы.

Грейферные механизмы по грузоподъемности делятся на три типа.

  • Для сыпучих материалов легкого уровня тяжести — подъема зерна, сахарного песка или угольной пыли.
  • Для сыпучих материалов среднего уровня тяжести — работы с песком, гравием разной фракции или цементом.
  • Тяжёлые грейферные установки используют при работе с рудой, феросплавами или бокситом.

На фотографии ниже представлено специальное оборудование в виде грейферного ковша для экскаватора.

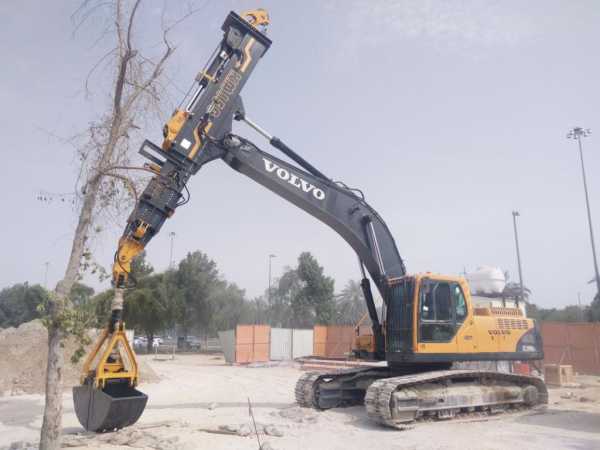

Далее ковши классифицируются по следующим категориям.

  • По свойствам сыпучих материалов. В зависимости от свойств сыпучего материала грейферные ковши могут иметь характерные различия. Приспособления бывают открытого, закрытого и полузакрытого типа. Механизм закрытого типа при смыкании створок не позволяет материалу высыпаться из ковша.
  • По траектории захвата материала. Копательные механизмы имеют траекторию, предназначенную для углубления в почву. Их применяют при разрабатывании породы и выполнении земельных работ, таких как рытье котлована под фундамент. Если требуется осуществить погрузку материала, лежащего на поверхности, применяют ковши с траекторией движения челюстей, позволяющей сгребать необходимый материал.
  • По ширине размаха клещей. В продаже имеются модели с фиксированной и изменяющейся шириной размаха челюстей. При проведении работ вглубь, таких, как рытье колодца, скважины и других подобных работ используют копательные устройства с фиксированной шириной размаха, челюсти которых врезаются в грунт. Ширина размаха челюстей должна совпадать с шириной копаемого углубления.
  • Механизм независимой работы челюстей. При работе с неоднородными материалами применяются грейферы с механизмом независимого смыкания. Такая конструкция востребована в случаях, когда челюсть встречает на своем пути препятствия, мешающие совершать захват синхронно с другой челюстью. Интегрированный пружинный механизм решает возникшую проблему. Второй способ решения проблемы — наличие индивидуального привода на каждой клешне.
  • Вращающийся грейфер. Установка может быть оснащена ротором. При наличии роторного устройства грейфер способен вращаться вокруг своей оси и захватывать грузы в любом положении.

А знаете ли Вы, что грейферные ковши применяются во всех сферах для проведения особо сложных и трудоемких работ, где обычное оборудование либо неэффективно, либо затратно.

Устройство и разновидности грейферных ковшей

Ковш грейферный различается по устройству на приводный и канатный.

Приводные (моторные)

Движение и управление движущимися челюстями ковша осуществляется при помощи отдельного привода. Моторные грейферы подразделяются по типу привода.

  • Электромеханические. Считаются простыми и в то же время надежными захватами. Рабочее усилие от электродвигателя на захваты передается с помощью передаточного механизма.
  • Гидравлические. Оборудованы гидроцилиндрами с системой шлангов. На фото ниже представлен типичный образец навесного оборудования с гидроприводом.
  • Пневматические. По принципу работы подобны гидравлическому варианту, за исключением того, что в системе используется не жидкость, а воздух. Особое применение устройства нашли в цехах, оборудованных пневмосетью. К плюсам относят компактность и простоту конструкции.
  • Электромагнитные. Под влиянием электротока создается магнитное поле. На корпусе ковша и подвижном магнитопроводе расположены катушки так называемого возбуждения. При подаче электричества образуется единое магнитное поле. Это приводит к захватыванию материала подвижными челюстями. Разгрузка производится после отключения электричества. Челюсти открываются под собственным весом. Применяются на предприятиях, связанных с переработкой металлолома.

Моторные ковши отличаются возможностью быстрого монтажа, компактностью и большой универсальностью. При этом они имеют меньшую вместительность в сравнении с канатными. Для стабильной работы и минимизирования перегрузок оснащаются предохранителями. Особое применение моторные грейферы нашли на экскаваторной технике. Ковш грейферный для экскаватора дает возможность создавать необходимое давление при работе с грунтом. При этом он может независимо от своей массы работать с плотными породами.

К основным недостаткам моторных грейферов относят необходимость прогрева гидравлической системы при низких температурах.

Канатный привод

Данный вариант выполняется в одно-, двух-, трех- и четырехканатном вариантах.

Одноканатный. Манипуляции производятся одним канатом, который отвечает и за подъем механизма, и за работу челюстей. Используется на кранах с одной лебедкой. Среди достоинств — быстрый монтаж и простота в эксплуатации. Принцип работы устройства происходит в следующей последовательности.

  1. Процесс опускания. Полностью открытый грейфер опускается до упора на основание рабочей поверхности. При необходимости ковш можно «бросить», чтобы более глубоко внедриться в твердую породу.
  2. Захват. Срабатывает механизм защелкивания, и начинается процесс подъёма. При подъёме, челюсти постепенно смыкаются.
  3. Подъем. Трос продолжает поднимать ковш на нужный уровень.
  4. Разгрузка. Ковш опускается на поверхность, касание приводит к открытию затворного замка. Последующий подъем механизма приводит к открыванию ковша и выгрузке материала, после чего устройство готово к повторному циклу.

К достоинствам одноканатного ковша относят быстрый монтаж и работу на любом кране. К недостаткам — работу замка. Для раскрытия замка ковш должен соприкоснуться с поверхностью. При раскрытии челюстей происходит сильный удар на опоры.

Двухканатный ковш оснащен двумя независимыми тросами. Один осуществляет подъем и опускание ковша, второй отвечает за работу челюстей. Принцип работы двухканатного грейфера сводится к следующему циклу.

  1. Опускание. При опускании ковша трос, отвечающий за работу челюстей, ослаблен.
  2. Захват материала. При полном опускании на породу трос, отвечающий за работу челюстей, начинает двигаться верх. Это приводит к захвату породы.
  3. Подъем. После закрытия челюстей начинается подъем ковша. При подъёме нагрузка распределяется равномерно на оба троса, что минимизирует их износ. Для синхронной работы двух независимых тросов применяются синхронизирующие устройства.
  4. Разгрузка. Нагруженный ковш может быть выгружен на любой высоте. Для этого трос, отвечающий за работу челюстей, ослабляется. После выгрузки ковш готов к повторному циклу.

Принцип работы 3-х и 4-х канатных устройств не сильно отличается от работы двухканатного. У трехканатной модели один канат по-прежнему отвечает за подъем ковша, а два остальных синхронно управляют челюстями. У четырехканатного два каната считаются поддерживающими, а два других — управляющими механизмом погрузки и выгрузки.

Канатные грейферы, в отличие от приводных, отличаются более высокой производительностью за счет большего веса и размера ковша. В то же время имеют ряд недостатков — быстро изнашиваются и не подходят для разработки плотных пород грунта. Для работы с канатными грейферами требуется наличие тросов, которые имеют свойство раскачиваться и закручиваться. Чтобы решить проблему раскачивания и возможного закручивания канатов на кран устанавливают успокоители тросов.

Канатные грейферы устанавливают не только на подъёмные краны, но и на экскаваторы. Ковш грейферный для экскаватора выпускается трех типов: легкий, средний и тяжелый. Ковши подбираются зависимо от плотности породы, с которой им предстоит работать. Если неправильно подобрать тип ковша, то при разработке особо плотных грунтов он может оказаться малоэффективным, так как ему не хватит нагрузки, чтобы глубоко врезаться в грунт.

Разновидности

Грейферные ковши отличаются наличием металлических челюстей, при помощи которых производится захват материала. В зависимости от количества челюстей устройство бывает:

  • одночелюстное;
  • двухчелюстное;
  • многочелюстное (максимум восемь челюстей).

Многочелюстные механизмы нашли свое применение в условиях работы с труднозачерпываемыми материалами (руда крупных фракций). Челюсти в таких грейферах выполнены в форме серпа.

Ковш грейферный на сегодняшний день может быть выполнен с достаточно широким спектром необходимых свойств. В зависимости от целей и требуемой производительности можно подобрать оптимальный вариант.

allspetstekhnika.ru

устройство, принцип работы, виды, технические характеристики

Новые технологии постоянно внедряются в современное машиностроение. Таким образом, всё большей популярностью пользуются гидравлические грейферы, которые имеют широкий модельный ряд, а также более лучшие эксплуатационные характеристики, нежели канатные грейферы.

Грейфер гидравлический

Гидравлическая система – это лишь способ управления грейфером и обеспечение его необходимой мощностью. Сами по себе гидравлические грейферы могут иметь разнообразную конструкцию, что и определяет их назначение. Приведем основные виды:

  • Гидравлический грейфер с двумя прямоугольными либо круглыми ковшами предназначен для проведения землеройных работ. Конечно, можно обойтись и более дешевым, и классическим канатным вариантом, однако именно гидравлика поможет работать с грунтами повышенной плотности.
  • Многочелюстные грейферы могут иметь разную конструкцию и количество челюстей, однако все они предназначены для работы с ломом, строительным и бытовым мусором.
  • Грейферы с решетчатыми ковшами используют для погрузки и разгрузки свеклы, картошки и другой сельскохозяйственной продукции.
  • Грейферы для леса предназначены для поднятия бревен, а в отдельных случаях могут использоваться и для работы с различными трубами.

В гидравлических грейферах для работы используются гидравлические цилиндры, которые, в свою очередь, питаются от гидронасоса. В зависимости от вида может использоваться гидронасос экскаватора либо он может быть встроен в корпус самого грейфера.

Устройство

Устройство таких грейферов предельно простое: от 2 челюстей, гидроцилиндры со шлангами, корпус, а также вращатель с креплением к стреле экскаватора.

Принцип работы

Работает это всё также довольно просто. Грейфер опускается в раскрытом положении на груз, который необходимо поднять, будь то земля, лом или мусор. Далее гидравлическая система смыкает челюсти. Теперь необходимо просто выгрузить содержимое.

Особенности эксплуатации

Особенности эксплуатации гидравлических грейферов следующие:

  1. Гидравлическая система довольно надежна и не требует частого обслуживания;
  2. Способна работать в температурном диапазоне от -40 до +40, что позволяет эксплуатировать данную технику в любых погодных условиях;
  3. Благодаря гидравлической системе, можно создавать необходимое усилие для врезания в грунт. Это позволяет осуществлять работу вне зависимости от массы инструмента. В итоге можно использовать не только меньший инструмент, но и более легкий экскаватор, чем в случае с канатными грейферами.

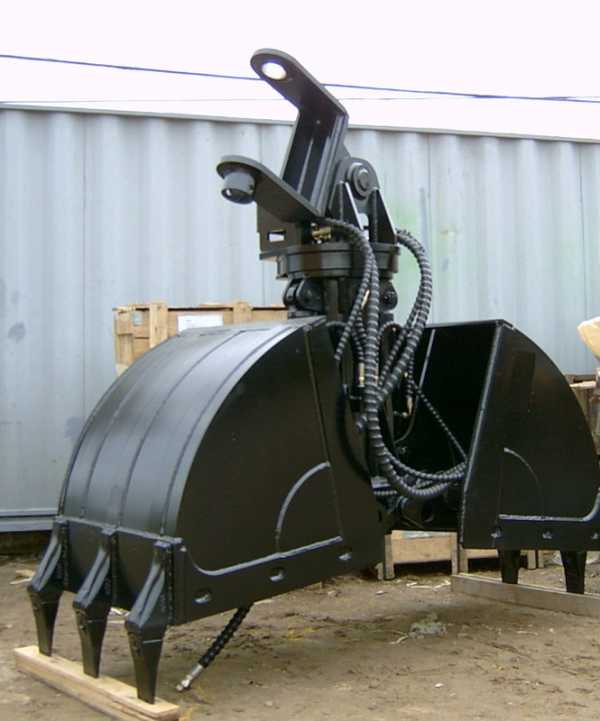

Фото гидравлического грейфера

1 — верхняя балка; 3 — подвеска; 7 — рамы двутаврового сечения; 9 и 10 — челюсти; 11 — гидроцилиндры.

Виды

Грейферы гидравлические бывают двух видов: стандартные и электрогидравлические.

Гидравлическая система также бывает нескольких типов: с горизонтальными либо вертикальными цилиндрами. В основном это зависит от типа самого грейфера, так как горизонтальные цилиндры можно встретить только на двухчелюстном грейфере для земельных работ.

Гидравлические

Гидравлические грейферы используют гидравлическую систему экскаватора, к которому подключаются. Это позволяет прилично сэкономить при наличии подходящей техники. Управление происходит стандартными рабочими органами машины.

Электрогидравлические

В электрогидравлических грейферах гидравлический насос устанавливается непосредственно в корпус самого инструмента, а в движение приводится благодаря электроприводу. Его достаточно подключить к силовому кабелю и можно начинать работу.

Электрогидравлические грейферы обладают следующими преимущества в сравнении с гидравлическими:

    • КПД значительно больше, так как гидронасос в действие приводит электродвигатель, а не дизель. Разница в КПД этих двигателей более чем в два раза в пользу электрического;

Электрогидравлические грейферы управляются дистанционно, что позволяет увеличить точность проводимых работ;

  • Такой тип грейферов имеет меньший цикл работ.

Единственным недостатком является то, что грейфер в сборе весит гораздо больше, нежели просто гидравлический, из-за чего может потребоваться использование экскаватора с большей грузоподъемностью при одинаковом объеме инструмента.
Видео обзор электрогидравлических грейферов:

Технические характеристики

Для сравнения опишем технические характеристики некоторых моделей грейферов.

Для лома:

Объем грейфера0,5               0,75
Собственная масса, кг9001600
Количество челюстей56
Плотность перерабатываемого груза, т/м333

На видео гидравлический грейфер для лома:


Грейферы копающие:

Объем, м.кубМасса, кгМасса экскаватора, т
0,672012-18
0,898018-25
1120025-32
1,5150032-45
2181045+

Грейферы бревнозахваты:

Объем, м. куб.Масса, кгМасса экскаватора, т
0,34005-12
0,695012-18
0,8122018-25
1150025-32
1,5180032-45
2210045+
Фото гидравлического грейфера для леса

allspectech.com

описание и виды :: SYL.ru

На данный момент в мире специальной техники существует огромное количество самых разных погрузчиков. И сегодня речь пойдет не о классических вилочных, которые грузят поддоны. О них знает каждый. А уделим мы внимание погрузчикам с грейферным захватом. Выглядит эта техника совсем иначе. Также у нее совсем иной принцип работы (если сравнивать с вилочными аналогами). Что собой являет и как выглядит грейферный погрузчик? Фото, принцип работы его и назначение – далее в нашей статье.

Характеристика

Данное название произошло от немецкого слова «грейфен», что дословно переводится как «хватать». Этот агрегат представляет собой грузозахватное приспособление, что устанавливается на краны, экскаваторы, а также на гусеничные и колесные тракторы. Очень часто можно встретить грейферный погрузчик на базе МТЗ. Такая техника используется для погрузки длинных лесоматериалов и сыпучих грузов.

Внешне грейферный погрузчик являет собой обычный трактор или экскаватор, на конце которого имеется большой железный ковш. Именно он присоединяется к крану и захватывает различный материал для загрузки и выгрузки. Стоит отметить, что такие погрузчики используются не только для сыпучих грузов и лесоматериалов. Также грейфер может рыть глубокие котлованы, поднимать горные породы и ломать бетон (но в последнем случае нужен особый, мощный грейфер с крепкими лапами).

Технические характеристики

Основные параметры грейферного погрузчика – это насыпная плотность, которая измеряется в килограммах или тоннах на кубический метр, и грузоподъемность. Последняя обозначается буквой Q.

В данный параметр включена масса грейфера и самого груза. От соотношения Q зависит зачерпывающая способность агрегата. Различают четыре класса грейферных погрузчиков:

  • Весьма легкие. Их насыпная плотность составляет от 400 до 630 килограммов на кубический метр. Обычно такие погрузчики используются для угольной пыли и извести. Индекс грузоподъемности – 0,37.
  • Легкие. Эти агрегаты служат для погрузки сухого шлака, глинозема, мела, среднего щебня и угля разных марок. Насыпная плотность составляет от 800 до 1000 килограммов на кубометр. Индекс грузоподъемности – 0,4.
  • Средние. Используются для мелкокусковой глины, алебастра, а также известняка. Также этот вид трактора (грейферный погрузчик среднего класса) может применяться для транспортировки битого кирпича, крупного щебня и цемента. Насыпная плотность агрегата составляет порядка двух тонн на кубический метр. Грузоподъемность – 0,42 Q.
  • Тяжелые. Эти погрузчики используются для твердых пород. Грузоподъемность – 0,45 Q. Насыпная плотность варьируется в пределах от 2,5 до 3,2 тонны на кубометр.

Требования

Вне зависимости от типа грейферный погрузчик (самодельный в том числе) должен иметь защиту канатов от перетирания материалом, что захватывается ковшом.

Блоки грейдера устанавливаются таким образом, чтобы исключить произвольное выпадение канатов и их раскрытие.

Разновидности

Существует несколько видов данных погрузчиков:

  • Канатные. В свою очередь разделяются на одно- и многоканатные.
  • С жестким подвесом. Такие агрегаты бывают приводными, а также двух- и многочелюстными.

Ниже рассмотрим каждый тип погрузчиков более подробно.

Канатные

Начнем с одноканатных агрегатов. Такие погрузчики обладают сменными грузозахватными приспособлениями. Грейфер навешивается на крюковую обойму. Канат агрегата является одновременно замыкающим и подъемным. Главная особенность таких устройств – наличие замка, который соединяет траверсу с обоймой. Последняя изготавливается с блоками полиспаста. Обычно одноканатные агрегаты имеют насыпную плотность от 500 кг до 2 тонн на кубометр.

Среди преимуществ таких устройств можно выделить универсальность. Благодаря тому, что грейфер навешивается на крюк, его можно установить на любой трактор, экскаватор и даже кран. Но у одноканатных агрегатов есть и ряд недостатков. Это малая высота объема (обычно она не превышает двух с половиной метров) и ручное управление раскрытием челюстей аппарата.

Что касается двухканатных, в таких погрузчиках челюсти соединены с нижней траверсой при помощи тяги с головкой. На последней находится подъемный канат, что опускает и поднимает аппарат. Приводится в действие такой погрузчик лебедкой. Она может приводиться в действие одним двигателем или посредством муфты. Чтобы увеличить силу резания, на кромках обеих челюстей запрессовывают канат в полиспаст. Блоки с обоймами последнего крепятся на головке и нижней траверсе.

Среди плюсов двухканатных устройств стоит отметить высокую вместительную способность. За один раз данный погрузчик может зачерпнуть от двух до двадцати кубометров сыпучего материала. Вся работа производится автоматически. В момент закрытия челюстей лебедка срабатывает сама. Среди недостатков таких погрузчиков стоит отметить невозможность быстрой замены грейфера.

Погрузчики с жестким подвесом

Такие агрегаты служат для зачерпывания материала в крупных объемах. Используются для разгрузки трюмов судов и вагонов.

Устанавливается такой грейфер на крюковую обойму с лебедкой однобарабанного типа. В конструкции агрегата имеется верхняя головка (в нее установлен привод) и челюсти, закрепленные шарнирами. Привод может быть разного типа:

  • Рычажным.
  • Гидравлическим.

Механизм замыкания челюстей в таких агрегатах встроен в конструкцию грейфера и устанавливается на траверсе или рычажно-винтовой системе. Для питания механизма привода нужен электрический кабель. В некоторых моделях привод замыкания находится на верхней траверсе. У таких грейферов центр тяжести смещен немного вверх. Среди преимуществ использования погрузчиков с жестким подвесом стоит отметить компактность конструкции, а также высоту подъема. Среди минусов – неустойчивость грейфера при зачерпывании материала с откоса. В таком случае существенно смещается центр тяжести устройства.

Также отметим, что в производстве используются и многочелюстные грейферы-погрузчики. Они имеют от четырех до восьми устройств для захвата груза. Обычно такие устройства используются для труднозачерпываемого материала. Челюсти погрузчика имеют серповидную форму и закреплены на нижней цилиндрической траверсе посредством шарниров. Рабочий угол лап составляет от 45 до 120 градусов. Кстати, многочелюстные грейферы используются и для погрузки лесоматериалов. Однако чтобы лапы не повредили ствол дерева, они имеют более плоскую форму.

Заключение

Итак, мы выяснили, что такое грейферный погрузчик. Как видите, данная техника используется в разных сферах промышленности, имеет разную форму и технические характеристики. Но задача у них одна — произвести погрузку или выгрузку материала определенного типа в нужном объеме.

www.syl.ru

Грейферный ковш — это… Что такое Грейферный ковш?

У этого термина существуют и другие значения, см. Грейфер. Двухканатный грейфер на экскаваторе

Грейфер (нем. Greifer, от greifen — xватать) — грузозахватное приспособление грузоподъёмных кранов, погрузчиков и монорельсовых тележек[1] для сыпучих материалов, скрапа и стружки, крупнокусковых каменных и волокнистых материалов, а также длинномерных лесоматериалов[2].

Описание

Устройство представляет собой приспособление, представляющее большой железный черпак, прицепляемый к грузоподъемному крану и служащий для захватывания и выгрузки поднимаемого краном материала — песка, земли, горных пород, лома металлов[3].

Грейферы также являются рабочим оборудованием механических и гидравлических экскаваторов и применяются при разработке грунтов ниже и выше уровня его стоянки, а также некоторых других видов работ — рытья глубоких котлованов, очистки прудов и каналов[4].

Параметры

В значение грузоподъёмности крана (обозн. Q), оборудованного грейфером включены массы груза и грейфера. От соотношения этих масс зависит зачерпывающая способность грейфера. В связи с этим перегружаемые грейфером сыпучие грузы разделены по насыпной плотности на следующие группы[2]:

Группа

Насыпная плотность (p),

Описание грузов

Масса грейфера

Весьма лёгкие

0,4 — 0,63

известь-пушонка, угольная пыль

0,37Q

Лёгкие

0,8 — 1

сухие порошкообразные глинозёмы и мел, сухой шлак,
мелкий и средний щебень, уголь всех марок

0,4Q

Средние

1,25 — 2

мелкокусковый гипс, алебастр, сухая мелкокусковая глина,
гравий, среднекусковый известняк, битый кирпич, цемент,
крупный щебень

0,42Q

Тяжёлые

2,5 — 3,2

твёрдые породы

0,45Q

Грузоподъёмность грейфера определяется взвешиванием материала после пробного зачерпывания, производимого владельцем грейфера перед применением для перевалки груза данного вида (марки, сорта). Пробное зачерпывание производится с горизонтальной поверхности свеженасыпанного грунта. Канаты грейфера должны быть защищены от перетирания материалом, захватываемым грейфером[5].

Блоки грейфера располагаются и выполняются таким образом, чтобы исключалось самопроизвольное его раскрытие и выпадение канатов из желобка блока[5].

Классификация

Грейферы выполняются:

  1. Одноканатный[2].
  2. Двухканатный[2] и разновидности: четырёхканатный и подгребающий[6].
  • Грейфер с жёстким подвесом[4].
  1. Приводной (моторный)[2].
  2. Двух- и многочелюстные[6].

Канатные грейферы

Одноканатный грейфер

Одноканатные грейферы являются сменными грузозахватными приспособлениями и могут быть навешены на крюковую обойму любого крана соответствующей грузоподъёмности. Канат грейфера этого типа одновременно является подъёмным и замыкающим. Основная конструктивная особенность — наличие замка, соединяющего обойму с траверсой. Обойма и траверса могут быть выполнены с блоками полиспаста. Вместимость данного типа грейферов от 0,5 м³ до 2,0 м³[2].

Принцип работы

Рабочий цикл одноканатного грейфера:

  1. Исходное положение: грейфер открыт и висит на канате, обойма и головка приближены, замок открыт[2].
  2. Опускание грейфера на груз: грейфер открыт, лебёдка работает на спуск[2].
  3. Срабатывание замка: грейфер опущен на груз, лебёдка работает на спуск, обойма опускается вниз и с помощью замка соединяется с траверсой[2].
  4. Зачерпывание груза и подъём грейфера: лебёдка работает на подъём; с помощью каната обойма сближается с головкой, челюсти поворачиваются, их кромки внедряются в груз и зачерпывают его; после закрытия грейфер вместе с грузом поднимается канатом[2].
  5. Разгрузка гружёного грейфера: гружёный грейфер опускается на грунт; канат натянут; при помощи тросика размыкается замок, лебёдка работает на подъём, нижняя обойма поднимается к головке до упора в неё; грейфер поднимается и открывается под действием силы тяжести груза и челюстей. Открытый грейфер зависает на канате. Грейфер может быть открыт и в подвешенном состоянии, но при этом возникают сильные удары челюстей об упоры, ограничивающие их раскрытие[2].
Достоинства и недостатки
  • Достоинства — быстрая смена и возможность работы на любом кране[2].
  • Недостатки — сильные удары об упоры при раскрытии челюстей, уменьшение высоты подъёма, так как длина выбираемого из полиспаста каната достигает 2,5 м, ручное управление раскрытием челюстей грейфера[2].

Двухканатный

Устройство

Двухканатный грейфер имеет челюсти, которые шарнирно соединены с нижней траверсой и с помощью тяг с головкой. Подъёмный канат, который закреплён на головке предназначен для подъёма и опускания грейфера с помощью подъёмной лебёдки. Замыкающий канат, соединённый с нижней траверсой, который проходит через отверстие в головке и закрепляется на барабане замыкающей лебёдки. Этот канат предназначен для открывания и закрывания челюстей грейфера. Для увеличения усилий резания на кромках челюстей и лучшего зачерпывания материала замыкающий канат запасовывают в полиспаст, обоймы с блоками которого закреплены на нижней траверсе и головке. Лебёдки имеют независимое управление[2].

  • По типу привода различают лебёдки двухканатных грейферов с одномоторным и двухмоторным приводом. У одномоторной грейферной лебёдки оба барабана обслуживаются одним двигателем и приводятся в движение при помощи муфт. У двухмоторной каждый из барабанов в движение приводится отдельным двигателем[5].
Чертёж № 1 Чертёж № 2
Принцип работы
  • Рабочий цикл двухканатного грейфера включает следующие операции:
  1. Исходное положение (чертёж № 1): грейфер открыт и подвешен на подъёмном канате, замыкающий канат ослаблен, обе лебёдки заторможены[2].
  2. Опускание грейфера на груз (чертёж № 1): грейфер открыт, обе лебёдки работают на спуск[2].
  3. Зачерпывание (на чертёже № 2) груза: грейфер касается поверхности груза, подъёмный канат ослаблен и его лебёдка заторможена. Замыкающая лебёдка включается на подъём и головка с траверсой сближаются, челюсти поворачиваются относительно шарниров траверсы, и их кромки внедряются в груз[2].
Чертёж № 3 Чертёж № 4

Если продолжать работать замыкающей лебёдкой после закрывания челюстей, то грейфер вместе с грузом будет подниматься на одном замыкающем канате, который при этом будет перегружен. Подъём грейфера на одном замыкающем канате запрещён, так как это приводит к быстрому изнашиванию каната[2].

  1. Подъём грейфера (на чертёже № 3) с грузом: в момент окончания закрывания челюстей грейфера включается подъёмная лебёдка. Обе лебёдки работают на подъём, и усилия в подъёмном и замыкающем канатах выравниваются[2].
  2. Разгрузка (чертёж № 4) гружёного грейфера: замыкающая лебёдка работает на спуск, при этом нижняя траверса под действием силы тяжести груза и челюстей отходит от головки. Челюсти раскрываются, и груз высыпается[2].

Для исключения перегрузки замыкающего каната применяют полуавтоматическое управление грейфером, при котором в момент закрывания челюстей автоматически включается подъёмная лебёдка. Вместимость грейферов от 2 м³ до 20 м³[2]. Управление канатами и обеспечение их натяжений и скоростей, необходимых для нормальной работы грейфера, осуществляется грейферными лебёдками[6].

Достоинства и недостатки
  • Основные достоинства — автоматическая работа и большая производительность[2].
  • Недостатки — необходимость иметь две лебёдки и невозможность быстрой замены грейфера другим грузозахватным устройством[2].

Четырёхканатный грейфер

Двухканатные грейферы могут быть снабжены двумя, тремя или четырьмя канатами, но принцип действия остаётся неизменным[5]. Четырёхканатные грейферы относятся к группе двухканатных. Они выполнены с двумя подъёмными и двумя замыкающими канатами[2].

Подгребающий грейфер

Подгребающие грейферы предназначены для зачерпывания материала, например, из вагонов, трюмов судов и т. п. В четырёхканатном подгребающем грейфере замыкающие канаты образуют горизонтальный полиспаст[6].

Устройство

Поддерживающие канаты обходят блоки на траверсе, связанной с челюстями посредством тяг. Замыкание грейфера производится при движении замыкающих канатов вверх, раскрытие грейфера в подвешенном состоянии — при остановленных замыкающих канатах и перемещающихся вверх поддерживающих. Размах челюстей в раскрытом состоянии до 8 м[6].

Приводной грейфер

В грейферных кранах используются моторные грейферы с приводом, навешиваемые на крюковую обойму с однобарабанной лебёдкой. Моторные грейферы могут быть использованы на кране соответствующей грузоподъёмности, однако имеют большую массу, чем двухканатные. Управление таким грейфером при разгрузке более простое, чем одноканатным[6]. В составе конструкции приводного грейфера имеются только поддерживающие канаты[5].

Устройство

Грейфер имеет верхнюю головку, в которой смонтирован привод, и шарнирно закреплённые челюсти[2].

Приводы имеют различные исполнения:

В этих грейферах механизм замыкания встроен в конструкцию грейфера и представляет собой канатную лебёдку, установленную на одной из траверс, либо рычажно-винтовую или гидравлическую систему, стягивающую траверсы. Для питания привода необходим кабельный токоподвод[6].

Привод механизма замыкания может быть также выполнен на верхней траверсе. Центр тяжести грейфера такой конструкции смещён вверх[6].

Достоинства и недостатки

  • Достоинства — компактность конструкции и сохранение высоты подъёма крана[2].
  • Недостаток грейферов с механизмом замыкания на верхней траверсе — ухудшение устойчивости грейфера при зачерпывании с откоса из-за смещения центра тяжести.

Многочелюстной грейфер

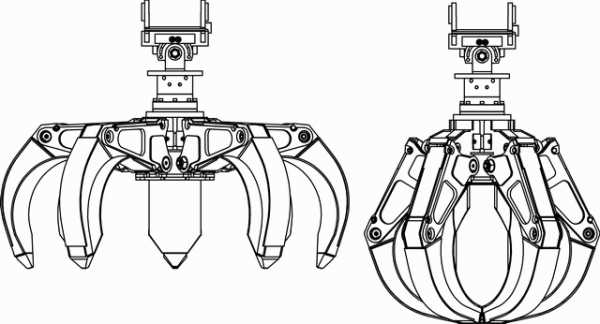

Широкое применение находят многочелюстные грейферы. Челюсти (от трёх до восьми) для перегрузки труднозачерпываемого материала (крупнокусковой руды и др.) имеют серповидную форму и шарнирно закреплены на цилиндрической нижней траверсе. Челюсти расположены друг относительно друга под углом 120-45 °. Челюсти грейфера для круглого леса выполнены в виде плоских лап[6].

Экскаваторы

Канатные грейферы

На механических тросовых экскаваторах применяют как двухчелюстные грейферы, так и грейферы с большим количеством челюстей — число и форма челюстей зависят от вида перегружаемого материала. Однако принципиальная схема их работы не отличается от схемы двухчелюстного грейфера[4].

Описание

Для грейфера, используемого на механическом экскаваторе используют решётчатую стрелу драглайна. Для экскаваторов выпускают грейферы трёх типов: лёгкого, среднего и тяжёлого класса. При этом масса применяемого грейфера должна быть тем больше, чем плотнее грунт. Однако, чем тяжелее грейфер, тем меньше грунта он может поднять при данной устойчивости оборудования, что сказывается на его производительности[4].

Устройство

Чтобы предотвратить закручивание канатов и значительное раскачивание грейфера при повороте платформы, используют оттяжное приспособление, называемое успокоителем. Успокоитель действует на ковш оттяжным канатом. Постоянное, независимое от положения грейфера натяжение каната создаётся весом перемещающегося внутри стрелы по направляющим груза, к которому крепят канат, огибающий блоки. На некоторых экскаваторах используют фрикционный механизм открывания днища ковша, на барабане которого крепят канат[4].

Достоинства и недостатки

Недостаток канатного грейфера — невозможность разрабатывать плотные грунты: нагрузки от массы грейфера не хватает, чтобы врезаться в грунт[4].

Гидравлические грейферы

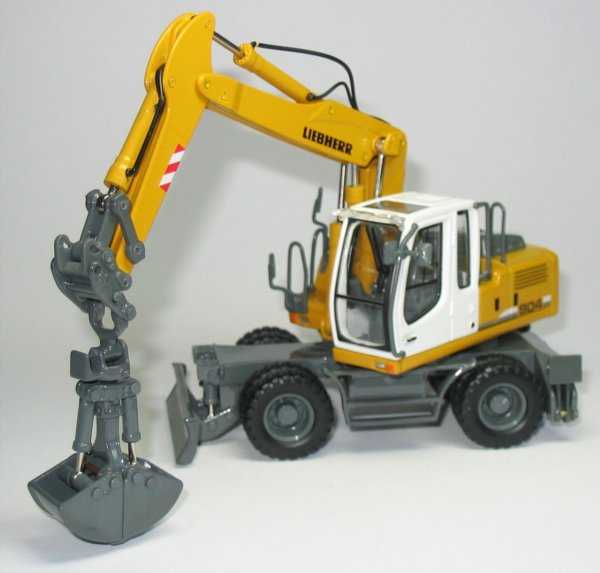

На экскаваторах с гидравлическим приводом устанавливают специальные жёстко подвешенные грейферы, которые крепят на рукояти обратной лопаты вместо ковша[4].

Достоинства и недостатки

Основное достоинство — возможность создавать необходимое давление при врезании на грунт и вне зависимости от своей массы осуществлять разработку плотных грунтов[4].

Примечания

  1. Грейфер // Большая советская энциклопедия.
  2. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 Грузоподъёмные и транспортирующие машины на заводах строительных материалов/В. П. Балашов — М: Машиностроение — 1987 — 384с., ил.
  3. Толковый словарь русского языка Ушакова
  4. 1 2 3 4 5 6 7 8 Беркман И. Л., Раннев А.В, Рейш А. К. — Универсальные одноковшовые строительные экскаваторы, Уч-к — M: Высшая школа, 1977, 384с., ил.
  5. 1 2 3 4 5 П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, 1974, 352 с., илл.
  6. 1 2 3 4 5 6 7 8 9 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.

Ссылки

dic.academic.ru

Грейферный захват | Конструкция, виды захватываемых грузов, технические характеристики, сфера использования – на промышленном портале Myfta.Ru

Грейферы и грейферные захваты, в последнее время, пользуются очень большой популярностью, благодаря своим многофункциональным качествам, сочетающим в себе, надежность, долговечность и практичность.

Само слово «грейфер» произошло от нем. «greifen», что в переводе на русский означает «хватать, захватывать».

Грейферами называют отдельный класс механических приспособлений, предназначенных для агрегирования с подъемными кранами, монорельсовыми тележками, а также с различными видами погрузчиков и тягачей.

Внешне, грейфер представляет собой особый ковш челюстной формы, который имеет собственную, автономную систему, позволяющую управлять погрузочно-разгрузочными процессами.

В качестве груза для грейфера могут быть использованы: сыпучие материалы, крупные цельные блоки, монолитные конструкции, а также металлолом, лесо — и пиломатериалы и строительный мусор.

Канаты обеспечивают процесс смыкания «челюстей» грейферного ковша, а размыкание челюстей происходит в тот момент, когда грейфер находится в подвешенном (активном) состоянии и производится с помощью специальной системы управления, которая расположена в кабине у пилота.

  • По своим конструктивным характеристикам, делятся на: моторные, тросовые и полуавтоматические.
  • По разворотным свойствам делятся на:  поворотные и съемные.
  • По количеству основных канатов: одноканатные, двухканатные, приводные
  • Приводные грейферы, в свою очередь делятся на 2 типа: электромоторные и электрогидравлические, а также нагидравлические и  пневматические.

Исходя из количества челюстей, делятся на: одночелюстные, двухчелюстные и многочелюстные (открытые, закрытые и полузакрытые варианты).

Грейферный захват – это специально разработанный механизм, применяемый для погрузки — разгрузки,  перемещения, транспортировки, монтажа- демонтажа, а также для сортировки различных материалов, в частности пиломатериалов. Представляет собой захватный ковш, движение которого регулируется с помощью специальной гидравлической системы управления. Он способен перемещать также крупногабаритные и длинномерные материалы.

Кроме этого, эти захваты используются, если необходимо: извлечь и переместить крупнофракционные материалы, выгрузить или загрузить песок, щебень, гравий и др. сыпучие материалы, а также в процесс разработки грунтов и оснований под фундаменты.

Преимущественно, они делятся на: захваты для леса и захваты для бревен.

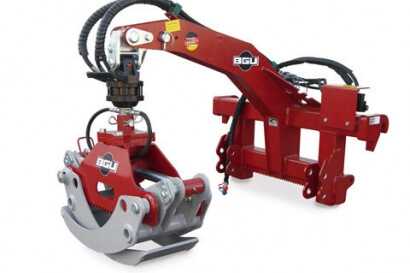

Грейферный захват для леса

Представляют собой захватный ковш, который предназначен для подъема, погрузки/выгрузки, лесоматериалов, а также в случаях, если необходимо произвести штабелевку древесины или лесного массива, сбросить пиломатериалы на конкретную, заранее размеченную площадку или в воду и для укладки «шапок».

Захваты для леса бывают следующих видов: захваты клещевого типа, захваты эксцентрикового типа, захваты вилочного и захваты зажимного типов.

Некоторые виды грейферных захватов для леса предназначаются для определенных видов лесоматериалов, в зависимости от сорта древесины, или же для различного размера и веса сортимента.

Грейферный захват для бревен

Как видно из названия, данный тип грейферов идеально подходит для транспортировки круглого сортамента, и, в отличие от грейферного захвата для леса, может иметь иной  приводной механизм.

Исходя из модели используемого экскаватора или другой базовой машины,  можно выбрать необходимый тип захвата для бревен. К примеру, в настоящее время, большой популярностью пользуются грейферы, у которых, практически, отсутствует момент раскачивания; это достигается за счет того, что стрела грейферного захвата плотно зафиксирована в неподвижном положении.

Все это вкупе позволяет совершать более точные и размеченные захваты и движения, что, в конечном счете, дает свой результат в более эффективной работе, при которой прикладывается относительно небольшое количество усилий.

Основные технические характеристики грейферного захвата для бревен:

  • Раскрытие челюстей — 1100мм.
  • Ширина, на которую раскрывается челюсть- 810 мм.
  • Рабочий вес конструкции- 0,7 т.
  • Вес экскаватора (без грейфера)- 15-20 т.

myfta.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
