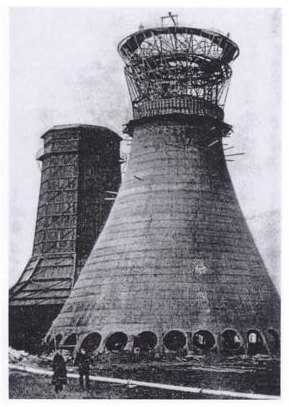

1. Знаете ли вы, где и когда впервые появились градирни? Первая охлаждающая башня, какой мы знаем ее сегодня, была построена в 1918 году в Нидерландах, в городе Херлен – на самом юге страны. Создателем гиперболоидной градирни был профессор машиностроения и директор голландских государственных шахт Фредерик ван Итерсон. Именно этому человеку удалось создать максимально технологичное и эффективное изобретение, которое он запатентовал тогда же, в 1918-м.

До этого же охлаждающие конструкции не имели постоянной формы – они могли быть круглыми или прямоугольными. Их располагали не только отдельно, но зачастую на крышах зданий, хотя принцип их работы был также основан на испарении.

2. Во время Второй мировой войны правительство Великобритании для защиты собственных электростанций от возможных ударов немецких войск камуфлировало градирни и стоящие рядом объекты под обычные городские поселения. На стены башен наносились рисунки домов и деревьев, чтобы заметные издалека стратегически важные объекты не были заметны.

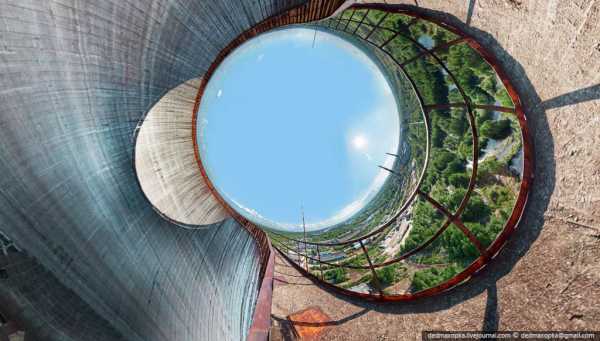

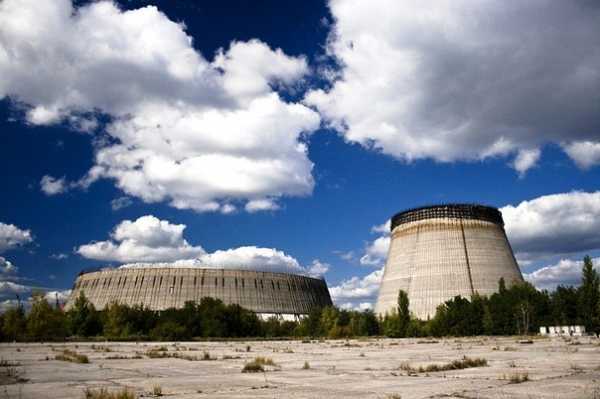

3. За новой порцией градирен отправимся в зону отчуждения – на Чернобыльскую АЭС. Как ни странно, но на станции всего 2 градирни – и обе не достроены. Дело в том, что для охлаждения реакторов первой и второй очереди использовался пруд, растянувшийся на 11 километров параллельно Припяти почти до самого Чернобыля. Несмотря на внушительные размеры – 25 квадратных километров, – для третьей очереди его охлаждающей мощности не хватило бы, а увеличивать пруд дальше не было возможности.

Сами же градирни громадные – в диаметре у основания они достигают около 120 метров. Официальные экскурсии внутрь не водят – не из-за радиации, а из-за отваливающихся плит. По словам проводника, когда лаборатория еще работала, он часто слышал, как они падают – удар о землю в гулкой градирне звучал как выстрел из орудия.

Рейтинг мира

4. Самая производительная градирня в мире находится на немецкой АЭС «Изар-1». Эта атомная станция расположена в 14 км от города Ландсхут в Нижней Баварии на реке Изар. Это не самая высокая градирня на свете – ее высота 165 метров, но она охлаждает 216 000 кубометров воды в час, что и делает ее лидером. По крайней мере, делало, поскольку после аварии на японской Фукусиме правительство Германии решило полностью отказаться от атомной энергетики и ликвидировать все существующие станции к 2022 году. Изар обещают демонтировать за 10 лет. Хоть бы градирню оставили.

5. А вот самая высокая градирня в мире на сегодняшний день находится в Индии и принадлежит Калисинд ТЭЦ, что в индийском штате Раджастан. Ее высота – 202 метра.

На самом деле, градирня прекрасна вдвойне – уже потому, что имеет башню-близнеца тоже в 202 метра. Но поскольку саму станцию построили недавно, то блок со второй градирней еще не запустили.

6. Еще одна градирня-рекордсменка высотой в 131 метр находится на уже закрытой станции в Германии и отлично просматривается на 20 км во все стороны. Ее особенность в рисунке, нанесенном на всю площадь ее стены. Автор геокартинки – швейцарский художник Кристоф Рис, а его работа занесена в Книгу рекордов Гиннеса, как самая большая карта мира в мире!

Градирни как предмет изобразительного искусства

7. Зачастую градирни помимо практической функции выполняют еще и эстетическую. Так, во время Чемпионата мира по футболу 2010-го года в ЮАР они стали художественными полотнами. Градирни превратились в живые картины, рассказывая болельщикам со всей планеты о жизни местного населения.

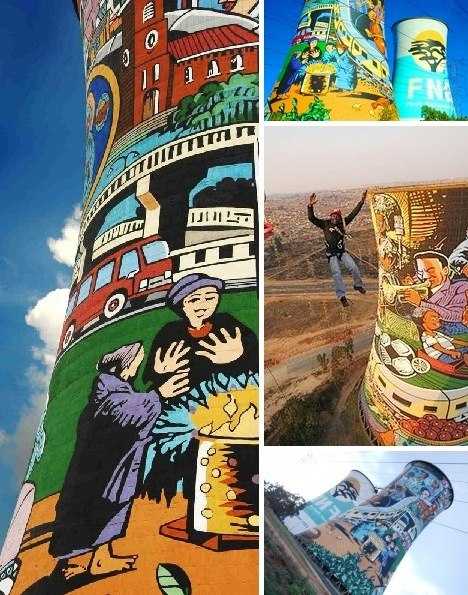

Власти пригорода Йоханнесбурга к началу чемпионата разукрасили градирни рисунками, повествующими об этнических традициях жителей ЮАР. А для всех желающих устроили незабываемый аттракцион – между башен градирен можно было прокатиться на качелях, а также прыгнуть вниз со 100-метровой высоты.

8. Когда громадные градирни разрисовывают профессиональные художники – всегда креативно и здорово. А что будет, если их дизайн поручить детям?

На это в прошлом году решилась Ленинградская область, проведя конкурс творческих проектов «Раскрась градирни атомной станции», приуроченный ко Дню энергетика. Никто и не думал, что поступит более 300 работ от детей до 15 лет. Организаторы говорят, что труднее всего было оценить эти трогательные рисунки и выбрать победителя.

]

Градирни в искусстве

9. Пожалуй, самая знаменитая атомная станция в мире – Спрингфилдская АЭС из телесериала «Симпсоны».

Станция мистера Бёрнса – единственный источник энергии во всем мульт-городке, но ее состояние приведет в ужас всех, кроме ее работников. Помимо уранового стержня, настигающего Гомера в начале каждой серии, в подвалах здания бегают светящиеся крысы, с труб капают радиоактивные отходы, а трещины в градирнях заделывают жвачкой.

В эпизодах предполагаемого будущего станция показана с увеличенным числом градирен – их число возросло с 2-х до 5 – скорее всего, это связано с увеличением населения Спрингфилда.

10. А это самая экологичная градирня за всю историю человечества. Во-первых, потому что она сплетена из лозы, а во-вторых, потому что ее уже нет.

Арт-объект под фееричным названием «Вулкан» был построен художником Николаем Полисским и его соратниками в деревне Никола-Ленивец, что недалеко от Москвы, для фестиваля «Архстояние-2009», а строиться начал аж в 2006 году. Сам Полисский отмечал, что за 3 года плетения градирня ему порядком поднадоела, пока однажды не набекренилась: «И вдруг она стала падать: появился какой-то градус жизни. Укрепили ее контрфорсами. Я её полюбил».

Башня была совсем как настоящая: 12 метров в диаметре и 15 в высоту, а из жерла вырывался столб света и абсолютно экологичного (если верить организаторам) дыма. По словам создателей, градирня предлагала зрителям «задуматься о грани между первозданностью природы и стремлением человека её поработить». Торжественное сожжение свершилось на Масленицу 2012 года после последнего пробуждения «Вулкана».

11. А как вам планета, полностью состоящая из башен и дыма? Мир, состоящий из градирен, представила себе дизайнер Дженни Оделл. Для создания этой картинки она использовала кадры, вырезанные из видов со спутника Google. Любовь к таким фото Дженни объясняет тем, что благодаря нечеловеческой точке зрения Гугла, мы можем лучше прочесть свою человеческую природу. Прочесть и познать ее во всех крошечных и повторяющихся отметинах на лице Земли.

Для Оделл все множественные объекты на планете – иероглифы и знаки, будто кричащие: люди были здесь. Кроме того, обращая внимание на созданный человеком ландшафт, можно обнаружить, что все вещи, которые уже давно стали для нас привычными, с определенного ракурса могут показаться странными, новыми и даже трогательными.

12. Любят градирни и в Нидерландах – там живет Майкл Руверс, который, судя по всему, увлечен этими устройствами не меньше нас. Увлечен настолько, что использует их как модели для своего творчества. И не зря дизайнер говорит о тяге к контрастам – в виде башен, предназначенных для охлаждения, он создал свечи, так или иначе несущие тепло.

Какие подтексты Майкл заложил в свое творение, можно погадать. В любом случае такая свеча станет отличным подарком человеку, работающему на ТЭЦ.

Разрушение градирен

13. Чрезвычайно трогательное видео создала британская компания Ecotricity, занимающаяся развитием экологичных источников энергии. Громадные башни в ролике ожили лишь для того, чтобы под прекрасную музыку через несколько секунд растаять навсегда. Видимо, что-то  похожее ждет в скором времени градирни атомных станций Германии. Прощайте, ребята.

14. Мы знаем о том, что крушение особо крупных объектов всегда зрелище, на которое хочется смотреть и смотреть… Например, на разрушение градирен китайской станции. Это не террористический акт, а плановый снос башен.

Представляем, какую гамму эмоций испытывает спрятавшаяся слева градирня. Эх, пока еще целехонькая..)

15. А это типичные южнокорейские зрители, смотрящие новости по ТВ. На экране – проекция запланированного взрыва градирни атомной станции в Северной Корее. Этот символический жест был сделан с целью того, чтобы показать миру, что страна держит курс на денуклеаризацию.

Градирни в городах

16. Суровая челябинская жизнь, как оказалось, не такая уж и серая!

Вот, например, энергетическая компания «Фортум» раскрасила градирню ТЭЦ-2 в сине-зеленый. Поскольку станция принадлежит концерну, то и цвета оказались корпоративными. Вторую, кстати, тоже обещали покрасить.

17. А эта фотография символизирует масштаб и мощь российской столицы.

Снимок сделан с 22 этажа высотки на востоке Москвы. Эти цветастые градирни принадлежат ТЭЦ-23, расположенной недалеко от района «Метрогородок». Станция обеспечивает электричеством и теплом несколько столичных округов с населением более 2 млн человек.

18. Градирни настолько велики, что было бы странно, если бы любители экстремальных видов спорта оставили их незамеченными.

За счет того, что башни имеют головокружительную высоту, их облюбовали роуп-джамперы – люди, прыгающие с высоких объектов на веревке. Охладительные башни также нередко используют для тренировок по слеклайну – хождению по натянутой ленте. На фотографиях – градирня Петербурга, которую активно использовал местный клуб экстремалов, пока ее не пустили в эксплуатацию.

Чуть больше, чем башни

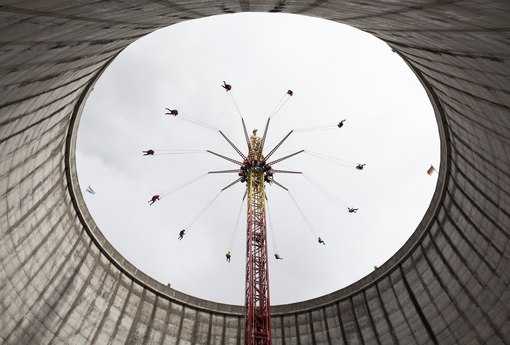

19. А в предприимчивой Германии градирню приспособили под один из самых необычных парков развлечений на планете. В далеком 1969 году в Германии на живописном берегу Рейна, недалеко от городка Калькар, было задумано построить атомную станцию нового типа.

Строительство станции началось в 1972, но общественность, испугавшись экологической катастрофы, вступила в открытую оппозицию. Чернобыльская катастрофа подписала окончательный приговор, и в 1991-ом правительство объявило о прекращении проекта – станция превратилась в самую большую инвестиционную руину Германии, обошедшуюся налогоплательщикам в 3,5 миллиарда евро. На эти деньги можно было построить 20 000 жилых домов, из бетона, залитого здесь, проложить шоссе от Амстердама до Маастриха, а электрическими проводами дважды опутать весь земной шар.

В итоге станцию купил за 2,5 миллиона евро голландский инвестор и превратил в парк развлечений «Вундерланд Калькар». Самым интересным считается аттракцион внутри градирни – карусель поднимается на высоту, с которой на многие километры видны окрестности. А снаружи труба разрисована и переделана в скалодром, а в её нижней внутренней части устроены каналы для лодочных прогулок.  Ну просто ядерный Диснейленд какой-то!

20. Эти фотографии сделаны на металлургическом заводе «Запорожсталь», который считается одним из крупнейших загрязнителей окружающей среды на Украине. Суровые градирни комбината – одно из культовых мест у запорожских сталкеров. Всего на объекте две градирни – действующая и разобранная.

На паутину последней особенно любят залезать местные и приезжие супергерои в поисках экстрима и необычных ракурсов. Фотографу удалось передать всю символичность и своеобразную атмосферу этого места. Ну, просто декорации для постапокалиптического фильма – знакомьтесь, мир после экологической катастрофы. Эх, красиво все-таки..

21. Приятно осознавать, что мы не единственные почитатели и любители градирен. Немецкие фотографы Бернд и Хилла Бехер более 40 лет снимали эти башни по всему миру.

Фотографии этой семейной пары – документальные свидетельства архитектуры промышленных сооружений. Цикл их работ посвящен уже не функционирующим объектам 19 века. За 40 лет путешествий по Европе и США Бехеры успели запечатлеть не только градирни, но и доменные печи, водонапорные башни, нефтеперерабатывающие заводы и т.д.

По мнению фотографов, прелесть градирен – в простоте их формы, создающей эффект монументальности, которую Бехеры и пытались передать. Сами авторы называли свои работы «анонимными скульптурами», отсылая к реальным американским скульпторам-минималистам своего времени.

Подборка снимков с градирнями вышла отдельной книгой, где собрано 236 фотографий башен разных типов и форм, по которым они и сгруппированы на страницах. При большом желании сборник можно даже купить.

Градирни без лишних слов

полезно знать

26.12.2014, 14200 просмотров.

zavodtriumph.ru

Градирня — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Гради́рня, також ґрадирня (від нім. gradieren — «згущати, збагачувати соляний розчин», утвореного від лат. gradare — «підносити на вищий ступінь»; пор. «градація»)[1] — споруда у вигляді башти для охолодження води атмосферним повітрям. Спочатку градирні застосовували для видобування солі випаровуванням.

Застосовується головним чином в системах оборотного водопостачання промислових підприємств (зокрема на шахтах, у хімічній, атомній та іншій промисловості) та кондиціонування повітря.

Більшість промислових процесів і систем кондиціонування повітря виробляють тепло, яке повинно бути відведено і розсіяно. Зазвичай вода використовується як передавач для відведення тепла від промислових теплообмінних апаратів, конденсаторів холодильних машин і т. д.

У минулому це досягалася шляхом безперервної подачі води з міських систем водопостачання або з природних джерел води, яка нагрівалася у міру проходження процесу теплообміну і скидалася в каналізацію або назад в поверхневе джерело води.

Зараз вода від комунальних підприємств стала надмірно дорогою через постійно зростаюче водоспоживання і високої вартості очищення стічної води. Аналогічно і охолоджуюча вода з природних джерел відносно недоступна, у зв’язку з порушенням екологічної ситуації викликаної скиданням води з підвищеною температурою.

З метою розсіювання тепла безпосередньо в атмосферу можуть застосовуватися апарати повітряного охолодження, але купівельна ціна і витрати електроенергії на привід вентиляторів цих пристроїв дуже високі.

Крім перерахованих недоліків, додається низька ефективність АПО, що можуть забезпечити температуру охолодженої води на 11 °С вище за температуру повітря по «сухому» термометру. Такі температури охолоджуючої води занадто високі для переважної більшості промислових процесів.

Градирні дозволяють подолати більшість з цих проблем, і є широко вживаними для розсіювання тепла від холодильних установок, систем кондиціонування і більшості промислових процесів. Витрати оборотних систем з градирнями складають тільки 5 % від загальної кількості циркулюючої води, що робить їх найбільш дешевим рішенням для систем з покупними водопостачанням. Також значення величини продування для систем з градирнями дуже низька, що значно знижує вплив на навколишнє середовище. І найголовніше, градирні здатні охолодити воду до позначки, що всього на 2-3 ° С перевищує температуру повітря по «вологому» термометру. Таким чином, температура води після градирень може бути на 20 ˚С нижче, ніж на виході з апаратів повітряного охолодження при порівняно однакових габар

uk.wikipedia.org

Гради́рня

Гради́рня
— устройство для охлаждения большого
количества воды направленным потоком
атмосферного воздуха. Иногда градирни
называют также охладительными
башнями

(англ. cooling
tower).

В
настоящее время градирни в основном
применяются в системах оборотного
водоснабжения
для охлаждения теплообменных
аппаратов

(как правило, на тепловых
электростанциях
,
ТЭЦ,
АЭС).
В гражданском строительстве градирни
используются при кондиционировании
воздуха, например, для охлаждения
конденсаторов холодильных установок,
охлаждения аварийных электрогенераторов.
В промышленности градирни используются
для охлаждения холодильных машин,
машин-формовщиков пластических масс,
при химической очистке веществ.

Процесс
охлаждения происходит за счёт испарения
части воды при стекании её тонкой плёнкой
или каплями по специальному оросителю,
вдоль которого в противоположном
движению воды направлении подаётся
поток воздуха (вентиляторные градирни),
а в случае с эжекционными градирнями
охлаждение происходит за счёт создаваемой
среды, приближенной к условиям вакуума
специальными форсунками (обеспечивающими
площадь тепломассообмена, каждая —
450 м² на 1 м³ прокачиваемой жидкости,
представляющие собой принцип двойного
действия, охлаждая распыляемую жидкость
не только снаружи, но и внутри) и
особенностями конструкции. При испарении
1 % воды, температура оставшейся массы
понижается на 5,48 °C, а в случае с
описанным эжекционным принципом
охлаждения температура оставшейся
массы понижается на 7,23 °C.

Основной
параметр градирни — величина плотности
орошения — удельная величина расхода
воды на 1 м² площади орошения.

Основные
конструктивные параметры градирен
определяются технико-экономическим
расчётом в зависимости от объёма и
температуры охлаждаемой воды и параметров
атмосферы (температуры, влажности
и т. д.) в месте установки.

Использование
градирен в зимнее время, особенно в
суровых климатических условиях, может
быть опасно из-за вероятности обмерзания
градирни. Происходит это чаще всего в
том месте, где происходит соприкосновение
морозного воздуха с небольшим количеством
теплой воды. Для предотвращения обмерзания
градирни и, соответственно, выхода её
из строя следует обеспечивать равномерное
распределение охлаждаемой воды по
поверхности оросителя и следить за
одинаковой плотностью орошения на
отдельных участках градирни (только
для градирен с оросителем). Нагнетательные
вентиляторы тоже часто подвергаются
обледенению из-за неправильного
использования градирни (для вентиляторных
градирен). При использовании эжекционных
градирен большая часть этих трудностей
исчезает, потому что нет ни вентилятора,
ни оросителя.

На
ТЭЦ для охлаждения циркуляционной воды
наиболее часто приме­няются градирни,
при этом не требуется источник
водоснабжения (река, озеро) расположенный
вблизи станции. Их особенностью является
компактность. Применяют гра­дирни
как при расширении КЭС (если невозможно
развитие прямоточного или прудового
охлаждения), так и при строительстве
КЭС.

По
способу перемещения воздуха градирни
разделяются на башен­ные, вентиляторные
и открытые, а по способу образования
поверхности охлаждения – на плёночные,
капельные, брызгальные. В зависимости
от направления движения воды и воздуха
градирни выполняются противоточные,
поперечноточные и смешанного типа (рис.
11.5).
В
башенных градирнях движение воздуха
создаётся вытяжной башней, в
вентиляторных – вентилятором, а в
открытых – естественным движением
воздуха (ветром).

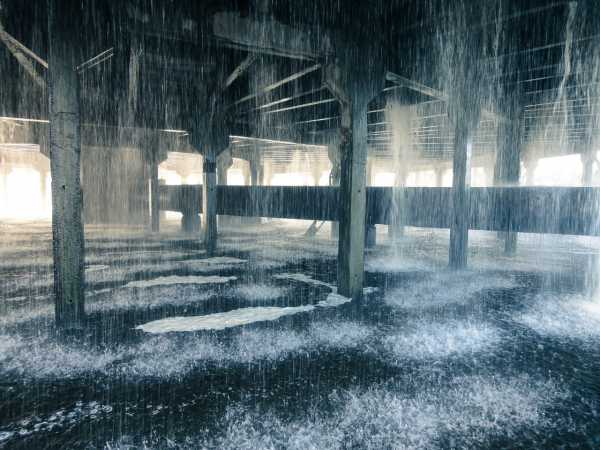

Для
увеличения контакта воды с воздухом
применяются оросительные устройства,
которыми вода, подаваемая из конденсатора,
разделяется на струи или капли и стекает
вниз по щитам. Охлаждение воды происходит
за счёт испарения и контакта с воздухом,
поступающим в ороситель­ные устройства
через окна. Нагретый и насыщенный водяным
паром воз­дух отводится из градирни.

В
плёночных градирнях оросительное
устройство выполняется в виде щитов,
выполненных из досок, асбоцементных
листов или пластмассовых элементов,
выполненных в форме сот. Устанавливаются
они вертикально или с небольшим уклоном.
Плёнки нагретой в конденсаторах турбин
воды стекают по листам и при соприкосновении
с воздухом охлаждаются. Воздух движется
между листами.

В
капельных градирнях оросительное
устройство выпол­няется из горизонтальных
брусков треугольного или прямоугольного
сечения, размещаемых в несколько рядов
по высоте. Расположение брусков может
быть коридорное, шахматное или каскадное.
Капли воды падают с бруска на брусок и
при соприкосновении с воздухом
охлаждаются. В брызгальных градирнях
вода распыливается соплами и в струях
фонтанов охлаждается движущимся над
брызгальном устройством воздухом.
Охлажденная вода собирается в бассейне.
Пленочные градирни имеют лучшие
технические и экономические показатели
благодаря большей поверхности охлаждения
воды, стекающей в виде пленок по щитам
и меньшему аэродинамическому сопротивлению

Для
энергетики РФ характерно применение
плёночных башенных градирен с естественной
тягой. Вода циркуляционными насосами
прокачивается через конденсатор турбин
и подаётся к распределительным трубам,
расположенным над оросительным
устройством. Интенсивность охлаждения
плёночной градирни по сравнению с
капельной в 1,5÷2 paза
выше. Вытяжные башни современных градирен
выполнены из монолитного железобетона
гиперболической формы. Ранее изготовлялись
деревянными. Распределительные трубы
пленочных градирен имеют сопла,
распыливающие воду при давлении
0,015÷0,018 МПа. Основным размером градирни
служит площадь оросительного устройства
в горизонтальном сечении, которая
достигает 4000÷6000 м2,
иногда до 9000 м2.
К оросительному устройству вода подаётся
на высоту 9÷18 м, глубина бассейна
2 м, высота вытяжной башни крупных
градирен
90÷150
м, диаметр выходного сечения
45÷60 м.

Воздух
поступает в нижнюю часть башни через
окна высотой 3÷12 м, расположенные по ее
периметру. Оросительные щиты выполняются
высотой 120 и 250 см, ширина щитов 1,6 м,
толщина
5÷6
см, расстояние между щитами
2,5 см.

Капельные
градирни устанавливаются при неограниченной
площади и применяются для охлаждения
небольшого количества воды. В этих
градирнях вода поступает в систему
самотечных лотков, в днище которых
установлены цилиндрические насадки.
Под насадками расположены пластмассовые
или фарфоровые тарелочки, с которых
вода в виде струй и капель поступает на
горизонтальные планки треугольного
или прямоугольного сечения. По высоте
они размещаются в несколько рядов. После
них вода собирается в бассейне.

Капельно-плёночные
градирни на периферии имеют оросительное
устройство капельного типа, а в центральной
части
устройство плёночного типа, имеющее
более низкое гидравлическое сопротивление.

На
ТЭЦ применяются крупные градирни
площадью оросительного устройства (в
горизонтальном сечении) 4000÷6500 м2
и 9000 м2.
Их производительность определяется по
летнему режиму при расчётных
теплофикационных параметрах пара. В
зимнее время температура охлаждённой
в градирне воды, не должна быть ниже
10÷12 °С, чтобы исключить обмерзание. Это
обеспечивается перекрытием окон щитами
и установкой по периметру градирни
тепловой завесы.

Вентиляторные
градирни применяют в южных районах. Их
используют на передвижных электростанциях.
Особенность вентиляторных градирен –
повышенный эффект охлаждения и простота
регулирования температуры охлаждаемой
воды. Они имеют меньшие размеры, но
расход электроэнергии значительно выше
и составляет до 0,5÷0,7 % вырабатываемой
энергии. Движение воздуха создаётся
пропеллерным вентилятором с вертикальной
осью и приводом от электродвигателя.
Стоимость вентиляторных и башенных
градирен примерно одинакова.

Открытые
градирни имеют небольшую производительность
и повышенные потери воды при уносе.
Применяются на малых ТЭС.

Охлаждение
воды в градирнях происходит в основном
за счёт испарения. Количество Gи
теряемой при испарении воды связано с
расходом Gо.в
охлаждающей воды следующим соотношением:

.
(11.20)

Отсюда
доля gи
теряемой при испарении воды

,
(11.21)

т.е.
около 2 % расхода циркуляционной воды.
С учётом конвективного теплообмена
потеря воды в градирне снижается до
1,2÷1,5 %.

За
счет давление воды, создаваемого
циркуляционными насосами, в системе с
градирнями преодо­левается высота
подъёма, гидравлическое сопротивление
конденсатора и трубопро­водов; это
давление составляет 0,2÷0,25 МПа и выше.

В
связи с дефицитом воды перспективно
применение воздушно-конденсационных
установок системы Геллера-ФОРГО с
поверхностными охладителями в сочетании
с конденсаторами смешивающего типа

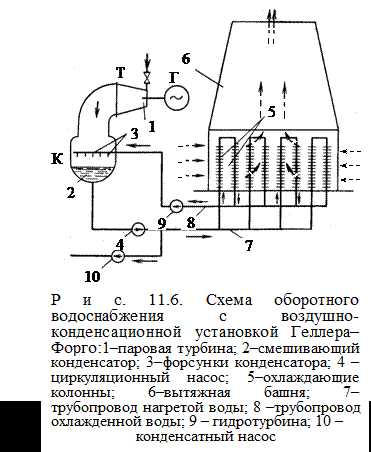

(рис. 11.6). Особенностью схемы с поверхностными
охладителями является то, что контур
водоснабжения объединяется в конденсаторе
с контуром питательной воды парогенераторов.
Для охлаждения используется постоянная
масса конденсата и чистой воды, проходящей
в градирне внутри поверхностных
алюминиевых охладителей, которые снаружи
омываются воздухом. Охлаждающие колонки
располагаются по периметру в нижней
части башни в окнах для входа, охлаждающего
воздуха. Если движение воздуха в градирне
происходит за счёт естественной тяги,
то она создаётся башней высотою 100 м и
более.

Охлаждающая
вода подаётся в конденсатор, конденсирует
отработавший в турбине пар и затем
делится на два потока: один подается на
питание парогенераторов, а второй – на
охлаждение в градирню.

Системы
циркуляционного водоснабжения с сухими
градирнями имеют высокую стоимость,
однако их применение, перспективно
из-за дефицита воды.

Схема
системы оборотного водоснабжения с
градирнями представлена на рис. 11.7.

Тепловая
нагрузка градирни
Q,
кДж/ч:

,
(11.22)

где
Gо.в
и
Gи
– расходы охлаждаемой и испаряемой воды,
т/ч; t1
и t2
– температура воды на входе в градирню
и выходе из нее, °С; св
теплоёмкость воды, кДж/(кгК).

Удельная
гидравлическая нагрузка или плотность
орошения ω,
т/(м2·
ч)

,

где
Fa
активная площадь градирни, м2.

Удельная
тепловая нагрузка q,
кДж/(м2ч°С):

.

Удельная
площадь градирен составляет 0,01÷0,02
м2/кВт,
что в 300÷400 раз меньше по сравнению с
площадью пруда-охладителя. Испарение
воды приводит к увеличению концентрации
солей в циркуляционной воде, и это
требует применения продувки или
химической обработки воды систем
оборотного водоснабжения с градирнями.
Для компенсации продувки и уноса воды
в циркуляционную систему вводится
добавочная вода.

studfiles.net

Значение слова ГРАДИРНЯ. Что такое ГРАДИРНЯ?

Гради́рня (нем. gradieren — сгущать соляной раствор; первоначально градирни служили для добычи соли выпариванием) — устройство для охлаждения большого количества воды направленным потоком атмосферного воздуха. Иногда градирни называют также охладительными башнями.

В настоящее время градирни большой производительности применяются в системах оборотного водоснабжения для охлаждения теплообменных аппаратов (как правило, на тепловых электростанциях (в том числе АЭС) и ТЭЦ. В гражданском строительстве градирни используются, например, для охлаждения конденсаторов холодильных установок, при кондиционировании воздуха, охлаждении аварийных электрогенераторов. Наибольшее распространение применение градирен получило в промышленности для охлаждения разного рода технологического оборудования, при химической очистке веществ, часто в связке с системой местных очистных сооружений (МОС). Имеют широкое применение на предприятиях ВПК, энергетической, судостроительной, авиационной, химической отраслей, металлургии, машиностроения, и пищевого производств и т.д.

При замыкании водооборотного цикла на местные водоочистные сооружения решается и задача утилизации значительного количества технических сточных вод, перенаправляемых на градирную установку. А технические решения по утилизации тепловой энергии (избытка пара) с применением теплонасосных установок (ТНУ) позволяют преобразовывать её в электроэнергию.

Процесс охлаждения в случае классических вентиляторных градирен происходит за счёт испарения части воды при стекании её тонкой плёнкой или каплями по специальному оросителю, вдоль которого в противоположном движению воды направлении подаётся поток воздуха. В инновационных эжекционных градирнях охлаждение происходит за счёт создаваемой среды, приближенной к условиям вакуума специальными форсунками (обеспечивающие площадь тепломассообмена, каждая — 450 м² на 1 м³ прокачиваемой жидкости, и представляющие собой принцип двойного действия, охлаждая распыляемую жидкость не только снаружи, но и внутри) и особенностями конструкции. При испарении 1% воды температура оставшейся массы понижается на 5,48°C, а в случае с описанным эжекционным принципом охлаждения температура оставшейся массы понижается на 7,23 °C.

Как правило, градирни используются там, где нет возможности использовать для охлаждения большие водоёмы (озёра, моря), а также из-за опасности их загрязнения.

Простая и дешёвая альтернатива градирням — брызгальные бассейны, где вода охлаждается простым разбрызгиванием, правда, с небольшим эффектом.

kartaslov.ru

Градирня – это… Что такое Градирня?

        устройство для охлаждения воды атмосферным воздухом. Современные Г. применяются главным образом в системах оборотного (циркуляционного) водоснабжения (См. Водоснабжение) промышленных предприятий для понижения температуры воды, отводящей тепло от теплообменных аппаратов, компрессоров и т.п. Охлаждение происходит в основном за счёт испарения части воды, стекающей по оросителю в виде плёнок или капель под действием силы тяжести (испарение 1%) воды понижает её температуру примерно на 6oC).

По типу оросителя Г. подразделяют на плёночные, капельные и брызгальные; по способу подачи воздуха — на вентиляторные, башенные (в которых создаётся тяга воздуха при помощи высокой вытяжной башни) и открытые (или атмосферные), использующие силу ветра и отчасти естественную конвекцию для протока воздуха через ороситель (рис.). Вентиляторные Г. в свою очередь, делятся на секционные и отдельно стоящие. Вентиляторные Г. обеспечивают более глубокое и устойчивое охлаждение воды и допускают большие удельные тепловые нагрузки, чем башенные и атмосферные, но требуют дополнительного расхода электроэнергии. Производительность Г. характеризуется величиной плотности орошения — удельного расхода охлаждаемой воды, приходящегося на 1 м2 площади орошения. При проектировании тип и размеры Г. и её основных элементов определяются технико-экономическим расчётом в зависимости от количества и температуры охлаждаемой воды и параметров атмосферного воздуха.

         Лит.: Берман Л. Д., Испарительное охлаждение циркуляционной воды, 2 изд., М. — Л., 1957; Гладков В. А., Арефьев Ю. И., Барменков Р. А., Вентиляторные градирни, М., 1964.

         В. А. Гладков, Ю. И. Арефьев.

        Градирни: а — вентиляторная; б — башенная; в — атмосферная; 1 — ороситель; 2 — водораспределитель; 3 — вентилятор; 4 — водоуловитель; 5 — резервуар; 6 — подвод воды; 7 — отвод воды; 8 — вход воздуха.

dic.academic.ru

градирня — Викисловарь

В Википедии есть страница «градирня».

Содержание

  • 1 Русский
    • 1.1 Морфологические и синтаксические свойства
    • 1.2 Произношение
    • 1.3 Семантические свойства
      • 1.3.1 Значение
      • 1.3.2 Синонимы
      • 1.3.3 Антонимы
      • 1.3.4 Гиперонимы
      • 1.3.5 Гипонимы
    • 1.4 Родственные слова
    • 1.5 Этимология
    • 1.6 Фразеологизмы и устойчивые сочетания
    • 1.7 Перевод
    • 1.8 Библиография

Морфологические и синтаксические свойства[править]

падежед. ч.мн. ч.
Им.гради́рнягради́рни
Р.гради́рнигради́рен
Д.гради́рнегради́рням
В.гради́рнюгради́рни
Тв.гради́рней
гради́рнею
гради́рнями
Пр.гради́рнегради́рнях

гра-ди́р-ня

Существительное, неодушевлённое, женский род, 1-е склонение (тип склонения 2*a по классификации А. А. Зализняка).

Корень: -град-; интерфикс: -ир-; суффикс: ; окончание: .

Произношение[править]

  • МФА: ед. ч. [ɡrɐˈdʲirnʲə], мн. ч. [ɡrɐˈdʲirnʲɪ]

Семантические свойства[

ru.wiktionary.org

Градирня – это… Что такое Градирня?

  • ГРАДИРНЯ — (от и ново лат. gradi шагать). Заведение, где сгущают соляной раствор, чем облегчается работа выпаривания соли. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ГРАДИРНЯ от новолатинск. gradi, шагать. Снаряд для… …   Словарь иностранных слов русского языка

  • Градирня — – башня с железобетонным или металлическим каркасом обшитым асбоцементными/алюминиевыми панелями. Градирня предназначенна для охлаждения циркуляционной воды при оборотной системе водоснабжения. [Словарь архитектурно строительных терминов]… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Градирня — Градирня. ГРАДИРНЯ (от немецкого gradieren сгущать соляной раствор; первоначально градирни служили для добычи соли выпариванием), сооружение для охлаждения воды атмосферным воздухом. Применяется главным образом в системах циркуляционного… …   Иллюстрированный энциклопедический словарь

  • градирня — охладитель, градильня, теплообменник Словарь русских синонимов. градирня сущ., кол во синонимов: 4 • градильня (1) • …   Словарь синонимов

  • Градирня — башня с железобетонным или металлическим каркасом обшитым асбоцементными/алюминиевыми панелями. Градирня предназначенна для охлаждения циркуляционной воды при оборотной системе водоснабжения. Источник: Словарь архитектурно строительных терминов… …   Строительный словарь

  • Градирня — – башня с железобетонным или металлическим каркасом обшитым асбоцементными/алюминиевыми панелями. Градирня предназначенна для охлаждения циркуляционной воды при оборотной системе водоснабжения …   Словарь строителя

  • градирня — Сооружение для испарительного охлаждения воды атмосферным воздухом в системах оборотного водоснабжения промышленных предприятий и в устройствах кондиционирования воздуха [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя… …   Справочник технического переводчика

  • ГРАДИРНЯ — (от нем. gradieren сгущать соляной раствор; первоначально градирни служили для получения соли выпариванием) сооружение для охлаждения воды атмосферным воздухом. Применяется главным образом в системах циркуляционного (оборотного) водоснабжения… …   Большой Энциклопедический словарь

  • ГРАДИРНЯ — (башенный охладитель), высокое сооружение, в котором атмосферный воздух используется для охлаждения горячей воды в системах охлаждения, а также в паровых энергетических установках. Существуют три типа градирен: атмосферные (зависящие от наличия… …   Научно-технический энциклопедический словарь

  • ГРАДИРНЯ — ГРАДИРНЯ, градирни, род. мн. градирен, жен. (спец.). Приспособление для выпаривания (градировки) соли на открытом воздухе. «Всё так же каплет соль с градирен.» А.Блок. || Здание, в котором градируют (выпаривают) соль. Толковый словарь Ушакова.… …   Толковый словарь Ушакова

  • ГРАДИРНЯ — ГРАДИРНЯ, и, род. мн. рен, жен. 1. Сооружение для выпаривания соли из воды (устар.). 2. Устройство для охлаждения горячей воды на промышленных предприятиях (спец.). | прил. градирный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова.… …   Толковый словарь Ожегова

  • metallurgicheskiy.academic.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
