Футеровочные работы. Футеровка полипропиленом, полиэтиленом, PVDF и ECTFE
- Описание
- Преимущества
- Материалы
- Химстойкость
Выполняем работы по футеровке внутренних поверхностей промышленного оборудования и строительных конструкций листовыми полимерными материалами фирмы AGRU (Австрия).
На основании вашего технического задания мы подберем материал, рассчитаем стоимость, выполним поставку листа и футеровочные работы необходимого вам оборудования:
- емкости / резервуары для хранения агрессивных сред (кислоты, щелочи, электролит, коагулянты и другие агрессивные вещества)
- реакторы и химические аппараты
- скрубберы, абсорберы и колонные аппараты газоочистки
- гальванические и электролизные ванны
- ванны предварительной химической обработки при горячем цинковании, производстве труб и проката
- ванны катафореза
- газоходы / воздуховоды
- бетонные резервуары, бункеры, отстойники и хранилища отходов производства
- строительные конструкции
Футеровочные работы выполняются в нашем цехе (Екатеринбург) по отработанной технологии и в соответствии с европейскими директивами DVS. При необходимости наши специалисты осуществят футеровку оборудования на месте строительства (реконструкции).
Футеровка термопластами представляет собой герметичный «химстойкий вкладыш» из листовых полимеров, сваренных встык и закрепленных на каркасе защищаемого оборудования следующими способами:
- свободно с отбортовкой на корпус и металлические фланцы,
- механически посредством профилей или анкеров,
- с помощью клея (защита кашированными листами)
Отличительными особенностями применяемых термопластов (РР, РЕ) и фторполимеры (PVDF и ECTFE) являются:
- свариваемость — позволяет выполнять из листовых материалов абсолютно герметичные вкладыши любого размера и формы, делать надежные сварные соединения с трубопроводами и значительно снизить количество разъемных уплотняемых соединений
- приклеивание к защищаемой поверхности — вне зависимости от того, из какого материала эта поверхность сделана из углеродистой или коррозионно-стойкой стали, титана, тантала, стеклопластика, стекла или бетона. Надежное клеевое соединение фторполимерной футеровки и стенки аппарата очень просто решает одну из важных проблем – работу футерованной аппаратуры под вакуумом
-
барьерные свойства
- чистота процесса — фторополимеры имеют идеальную, чрезвычайно гладкую поверхность, что в сочетании с их известными антиадгезионными свойствами является дополнительной гарантией долговечности футеровки и чистоты аппаратуры и процесса. К тому же фторполимерные материалы не лущатся и не сыпятся, как кислотостойкий кирпич, плитка, эмаль и графит
- технологичность — они свариваются нагретым газом или экструзионной сваркой, выполненная из них футеровка полностью ремонтопригодна.
Подбор материала для футеровки производится на основании опросного листа с учетом химического состава среды, температурного режима, давления, условий эксплуатации и габаритов объекта.
Материалы для футеровочных работ
Химстойкие
- полипропилен (PP)
- полиэтилен (PE)
- PVDF
- ECTFE
Пищевые
- полипропилен (PP)
- полиэтилен (PE)
Спецназначения
- PPs — огнестойкий полипропилен
- PPs-el — электропроводящий огнестойкий полипропилен
- HDPE-el — электропроводящий полиэтилен
Мы являемся официальным дистрибьютером австрийской фирмы AGRU и предлагаем вам справедливые цены на материалы европейского качества.
Полиэтилен устойчив к водным растворам кислот, щелочей и солей, а также большому количеству органических растворителей с рабочей температурой до +60°С (кратковременно до +80°С) и имеет хорошую морозостойкость (до -40°С).
Полипропилен аналогичен по химической стойкости полиэтилену, но подходит для более высоких рабочих температур — до +90°С (кратковременно до +110°С). Полипропилен имеет низкую морозостойкость, температура хрупкости (морозостойкости) колеблется от −5 до −15ºС.
PVDF и ECTFE применяются для особо агрессивных сред с температурой эксплуатации до +160°С, а также для особо чистых производств.
Химическая стойкость термопластов
В таблице приведены химическая устойчивость термопластов к наиболее распространенным агрессивным средам.
Если вам необходимо узнать возможность применения футеровки из термопластов для агрессивной среды, не
указанной в таблице, вышлите нам заполненный опросный лист.
Агрессивная среда |
Концентрация (водный раствор) |
Температура эксплуатации, °С | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
PE | PP | PVDF | ECTFE | |||||||||
20-40° | 60° | 20-40° | 60° | 80° | 20° | 40° | 60° | 80° | 100° | 20-120° | ||
Серная кислота H2SO4 |
+/s | +/s | +/s | +/s | +/s | +/s | +/s | +/s | +/s | +/s | + | |
90% | +/s | +/s | + | |||||||||
96% | +/s | + | ||||||||||
98% | + | |||||||||||
Соляная кислота HCL |
до 30% | +/s | +/s | +/s | +/s | +/s | + | + | + | + | + | + |
36% | +/s | +/s | + | + | + | + | + | + | ||||
Плавиковая кислота HF |
до 50% | +/q | +/q | +/q | +/q | +/q | + | + | + | +/q | +/q | +/q |
70% | +/q | +/q | +/q | +/q | + | + | + | +/q | +/q | +/q | ||
85% | +/q | +/q | +/q | +/q | + | + | +/q | +/q | +/q | +/q | ||
Азотная кислота HNO3 |
до 40% | +/o | +/o | +/o | +/o | +/o | +/o | + | ||||
53% | +/o | +/o | +/o | +/o | +/o | + | ||||||
65% | +/o | +/o | +/o | + | ||||||||
Фосфорная кислота H3PO4 |
до 85% | + | + | + | +/s | +/s | + | + | + | + | + | + |
95% | + | + | + | +/s | +/s | + | + | + | + | + | + | |
98% | + | + | + | + | ||||||||
Гидроксид калия KOH |
до 50% | + | + | + | + | + | + | |||||
Едкий натр NaOH |
до 50% | + | + | + | + | +/s | + | |||||
Гипохлорит натрия NaOCl |
12,5% | + | ||||||||||
Оксихлорид алюминия Al2(OH)3Cl3 |
— | + | + | + | + | + | ||||||
Хлорид железа FeCl3 |
— | + | + | + | + | + | + | + | + | + | + | + |
Сокращения в таблице:
- + — гарантированная химическая стойкость в течении расчётного срока службы согласно DVS 2205,
- +/s — сокращенный срок службы из-за вероятности преждевременного старения материала (растрескивание),
- +/o — сокращенный срок службы из-за вероятности преждевременного старения материала (окисление),
- +/q — сокращенный срок службы из-за вероятности преждевременного старения материала (набухание).
Рассчитать стоимость работ
Опросный лист на футеровочные работы
75 кб
Скачайте опросный лист и отправьте нам.
Мы подберём материал и рассчитаем стоимость изготовления.
Мы знаем, что выбрать подрядчика — сложная задача. Давайте обсудим ваш заказ.
Футеровочные работы — АЗОС
Узнать стоимость
Для расчета стоимости работ отправьте нам заполненный опросный лист.
Если вам необходима консультация сообщите, как нам связаться с вами.
Мы с удовольствием ответим на ваши вопросы, при необходимости посетим ваше производство и постараемся решить все вопросы при личной встрече.
Каталог «Химзащита»
ОПРОСНЫЙ ЛИСТ по защите от агрессивных сред

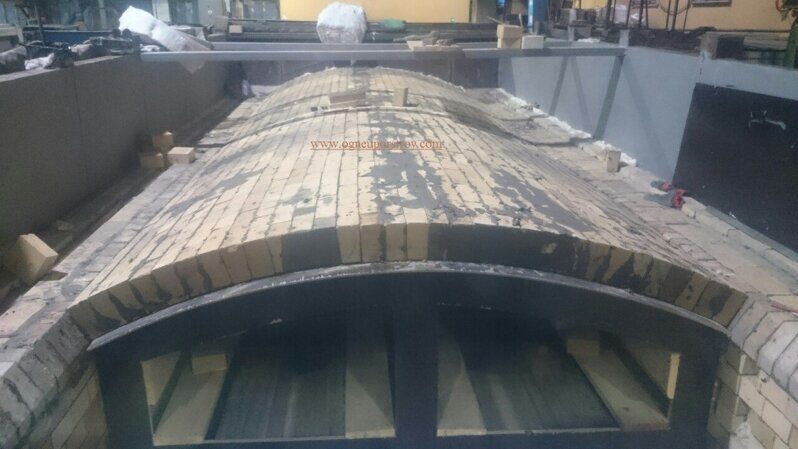

ЗАО фирма «АЗОС» предлагает футеровочные работы из штучных кислотоупорных материалов на различных химически стойких вяжущих, для обеспечения защиты от агрессивных сред поверхностей технологического оборудования: аппаратов, емкостей, газоходов, ванн травления и электролиза, а так же строительных конструкций – полов, каналов, лотков, поддонов, прямиков, стен, фундаментов под оборудование, колонн и т. п.
Основные назначения футеровки
Футеровка является защитой непроницаемых покрытий от воздействия сильноагрессивных сред с высокими температурами и при наличии больших механических и абразивных нагрузок.
В этом случае футеровочное покрытие из одного или нескольких слоев кислотоупорных материалов служит барьером, благодаря которому снижаются механические и температурные воздействия на непроницаемый подслой. В свою очередь подслой препятствует проникновению агрессивных сред к защищаемой поверхности сквозь швы футеровки и поры кислотоупорных материалов.
Преимущества футеровки
- Долговечность получаемого защитного покрытия;

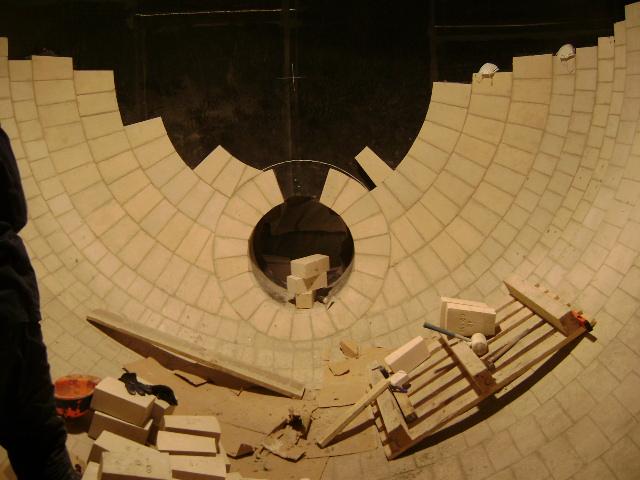

- Возможность создания несущих конструкций из кислотоупорных материалов – опорные арочные конструкции, колосниковые решетки, диафрагмы, купола, опоры.
Казалось бы, современный уровень развития технологий, новых производственных процессов, делает процесс футеровки простой задачей. Но это не так. Обращаем внимание на то, что футеровочные работы на 95% выполняются ручным способом, поэтому долговечность и качество кислотоупорного покрытия практически полностью зависят от квалификации и опыта персонала, а грамотный организационный процесс всех работ обеспечивает сокращение сроков, стоимости проекта, и при этом без ущерба качеству.
Качественные материалы
Специалисты компании «АЗОС», когда выполняют футеровочные работы, используют качественные штучные кислотоупорные материалы, что позволяет точно повторить форму оборудования, максимально сохраняя при этом его полезную площадь.
Футеровочные работы — технология и этапы
- От вас поступает заявка на антикоррозийную футеровку объекта. Вы оставляете данные о вашем местонахождении и контакты;
- Специалисты «АЗОС» выезжают на объект и оценивают объем работ;
- Составляется смета и проектная документация;
- После подписания документов специалисты «АЗОС» приступают к работе;
- Итоговый результат вы можете увидеть и оценить через строго оговоренное количество дней, точно в срок.
О нашем профессионализме говорит огромный опыт работы – более 50 лет практики в данной сфере. Компания «АЗОС» располагает собственными мобильными бригадами, которые выезжают в любые города по всей территории России для выполнения футеровочных работ. Сегодня в штате предприятия состоит более 200 сотрудников.
Мы не останавливаемся на достигнутом, постоянно расширяя используемые и применяемые материалы, знакомясь с новыми технологиями и осваивая их, исследуя номенклатуру продукции, способы ее производства и оснастку.
Что такое перефутеровка труб и как это работает?
- Артикул
Нас часто спрашивают, как можно отремонтировать сломанные трубы, не выкапывая их, чтобы залатать или заменить. Релайнинг труб — это метод ремонта труб без выемки грунта, который был создан именно для решения этой проблемы! Это сделало замену труб все более и более популярной среди владельцев домов, которые не хотят разрушать свой двор или сносить какие-либо стены.
Итак, что такое перефутеровка труб?Замена футеровки труб — это способ ремонта треснувших или сломанных труб изнутри без земляных работ. По сути, это означает создание новой, прочной трубы внутри существующей поврежденной, что способствует лучшему течению и герметизации трещин. Секция, которая была перефутерована, идеально герметизирует остальную часть вашей системы трубопроводов, останавливая утечки и предотвращая дальнейшие разрывы.
В Nuflow наши трубы с релайнером даже прочнее новых труб, а поскольку не требуется земляных работ, вам не придется портить свой сад, как если бы вы полностью меняли трубы.
Как это работает?
От одного поставщика услуг по замене футеровки труб к другому существуют разные методы и подходы к замене футеровки труб. В Nuflow мы используем метод замены футеровки труб с отверждением на месте для замены и ремонта сломанных труб и засоренных канализационных коллекторов.
С помощью нашего специального решения из композитной смолы мы создаем новую трубу внутри вашей существующей сломанной трубы. Наша запатентованная методология оттачивалась в течение последних нескольких десятилетий нашими штатными инженерами по полимерам, промышленными химиками и группой исследователей и разработчиков.
Ознакомьтесь с нашим процессом замены футеровки труб.
1. Мы осматриваем и измеряем трубы
Сначала мы отправляем дренажную камеру вниз, чтобы оценить водопроводную систему, чтобы найти любые разрывы и засоры труб, и измерить. Это помогает нам точно определить, в чем проблема и где она находится.
2. Наши сертифицированные технические специалисты изготовят футеровку трубы и камеру по индивидуальному заказу
После того, как мы получим размеры, мы изготовим фетровую прокладку и надувную камеру по индивидуальному заказу, точно соответствующие характеристикам трубы, включая любые изгибы и соединения.
3. Устанавливаем раствор для замены футеровки трубы
Когда мы готовы установить футеровку секции трубы, мы пропитываем фетровую прокладку эпоксидной смолой и вставляем ненадутый баллон в футеровку трубы. К каждому концу вкладыша прикреплена веревка, которую мы используем, чтобы протянуть вкладыш трубы на место, используя существующие точки доступа к вашим трубам.
Используя прикрепленные веревки и имеющиеся точки доступа к вашим трубам, мы втягиваем войлочный вкладыш и ненадутый баллон внутрь трубы, не копая. Мы выравниваем его с помощью специальной дренажной камеры, чтобы убедиться, что он находится точно в нужном месте. Затем мы наполняем камеру воздухом, который выдувает войлочную прокладку, чтобы герметизировать существующие трубы, создавая новую трубу, закрывающую любые разрывы или трещины. Мембрана остается надутой до тех пор, пока смола не затвердеет, образуя твердую и прочную трубу.
Затем мы сдуваем баллон и вытаскиваем его из трубы, оставляя вам новую, прочную и водонепроницаемую трубу.
4. Секция с заменой облицовки проверяется и тестируется
После того, как ваша труба была заделана, мы используем нашу камеру видеонаблюдения, чтобы проверить, все ли установлено и герметизировано правильно.
Что представляют собой решения Nuflow по замене футеровки труб и для чего они используются?
Для разных типов труб требуется разный раствор эпоксидной смолы. Например, продукты для питьевой воды должны быть сертифицированы как безопасные и не содержащие химикатов, а трубы, проложенные под автомобильными или железными дорогами, должны быть полностью структурно прочными.
Мы используем четыре различных типа решений для замены футеровки труб, каждое из которых изготавливается на заказ для различных факторов окружающей среды, от замены футеровки труб под давлением до замены футеровки канализационных труб.
BLUELINEBlueline — это наш наиболее часто используемый продукт для замены футеровки труб, который можно использовать для замены футеровки труб, даже если они имеют изгибы и соединения. Мы используем Blueline в жилых и коммерческих проектах для ремонта канализационных труб, ливневых систем, вертикальных дренажных труб и торговых канализационных труб — независимо от того, сделаны ли они из глины, бетона, металла, железа, стали, ПВХ или стекловолокна.
REDLINERedline используется для систем напорных трубопроводов и предотвращает коррозию труб и попадание загрязняющих веществ в воду. Металлические трубы со временем изнашиваются, и наше решение Redline служит гораздо дольше для обслуживания труб под давлением, таких как спринклерные системы, линии охлаждения и отопления.
GREENLINEКогда ваши трубы используются для подачи питьевой воды, мы используем наш продукт для замены труб Greenline, одобренный AS/NZ 4020: 2005 и безопасный для питьевой воды.
SUMOLINEМы используем Sumoline для ремонта несущих труб, которые должны быть полностью прочными, например, когда ваши трубы проходят под дорогами или железнодорожными путями.
Остались вопросы?
Если у вас есть дополнительные вопросы о замене футеровки труб, и если это подходит для ремонта вашей сантехники, вам может помочь местная команда Nuflow. Пообщайтесь с нами сегодня, чтобы узнать больше.
Теги: замена труб, ремонт труб
Как работает боковая облицовка канализации?
Нас часто спрашивают о боковой облицовке, особенно о том, как она работает. Что ж, это отличный вопрос. Прежде всего, просто чтобы вы поняли, отвод — это труба, идущая от вашего дома или участка к тротуару или улице. Отсюда и «боковой». Но прелесть боковой облицовки в том, что когда мы ее делаем, нам не нужно перекапывать весь двор, чтобы установить новые шипы. Видите ли, мы делаем это изнутри наружу. Вставляем лайнер в существующую трубу через точку входа, как правило, прочистку канализации. Оттуда прочный эпоксидный вкладыш проходит через трубу и надувается с помощью нашего передового бестраншейного оборудования.
Обычно мы рекомендуем боковую облицовку клиентам, у которых возникли проблемы со сливом, включая скопление воды, неприятные запахи и медленный слив. Если вы испытываете какие-либо из этих симптомов, возможно, пришло время восстановить вашу старую канализационную систему, и боковая облицовка , или бестраншейная облицовка труб, представляет собой процесс вставки новых труб прямо в вашу старую трубопроводную систему. Боковая облицовка — это гениальная система, разработанная с учетом абсолютного бюджета и удобства клиента. Поскольку боковая облицовка бестраншейная, это означает, что копать придется очень мало, а эксгумации вообще не будет. Это также на световые годы быстрее, чем вчерашние старые методы «копай и заменяй». Работа, которая раньше занимала недели или месяцы, теперь может быть выполнена за считанные часы. У боковой облицовки много преимуществ.
Облицовка труб: усовершенствованная с научной точки зрения бестраншейная технология
Боковая облицовка подпадает под общий термин « бестраншейная технология ». Бестраншейная технология подразумевает минимальные земляные работы или их отсутствие. Для боковой облицовки требуется только одна входная яма для вставки вкладыша, никаких других копаний не требуется. Большая часть работ выполняется под землей. Мы все видели крупные строительные беспорядки, связанные с рытьем. Представьте себе этот беспорядок и ущерб в вашем доме. Боковая облицовка трубопровода обеспечивает бесперебойный и эффективный рабочий процесс, который завершается в течение нескольких часов в зависимости от места проведения работ и степени требуемой реабилитации. С боковой облицовкой вы можете продолжать свой день, как будто ничего необычного, зная, что профессиональные сантехники сделают это за считанные часы… без причинения дорогостоящего и ненужного ущерба вашему имуществу.
- Без раскопок
- Без эксгумации
- Неразрушающий
- Экономичный
- Долговременная надежность – гарантия более 50 лет!
Кто производит бестраншейную технологию боковой облицовки?
Производителей боковой обделки и других бестраншейных технологий несколько, но мы используем только лучшее. Поэтому мы используем только продукцию Perma-liner, признанного лидера отрасли. Наши бестраншейные продукты не имеют себе равных и имеют:
- Составленные эпоксидные смолы
- Re-Line 22, 45 и Sweeping 90
- Одобрен стандартом NSF 14
- Устранение корневого проникновения
- Отсутствующие секции трубы моста
- Увеличить эффективность потока
- Минимальный расчетный срок службы 50 лет (испытано)
- Нетканый материал / неэластичная подкладка
- Единая точка доступа для футеровки
- Герметизация открытых соединений
- Предотвращение разрушения трубы
- Замена переходов с 4 на 6 дюймов
- Остановить инфильтрацию/экстрафильтрацию
- Сертификат IAPMO
И опять же, мы не можем не подчеркнуть, насколько быстр этот процесс и что гарантия на него составляет более 50 лет! Вот почему мы так взволнованы этим. Это дает нам возможность предложить нашим клиентам что-то действительно ценное.
