Что такое фреза по дереву – галтельная, радиусная, цилиндрическая, фасонная, шаровая, кромочная, конусная, микрошиповая, Кукуруза, видео-инструкция по монтажу своими руками, фото и цена

Содержание

Фрезы по дереву для ручного фрезера

фрезы по дереву для ручного фрезера

Фрезы по дереву для ручного фрезера

Универсальность вертикального фрезера во многом обусловлена разнообразием оснастки для него. Какими бывают фрезы и на что следует обратить внимание перед покупкой?

На фото:

Диаметр хвостовика

Типы лезвий

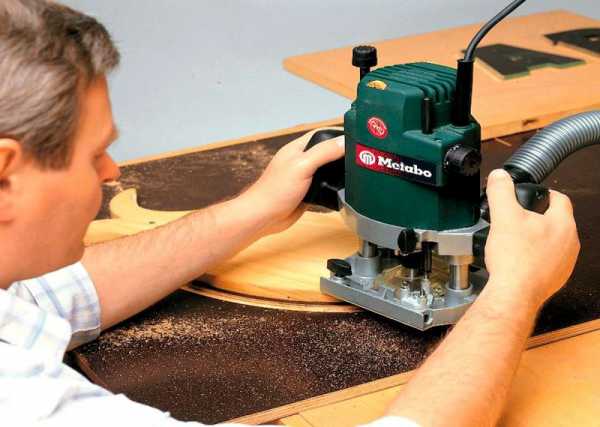

На фото: вертикальный фрезер Of E 1229 Signal компании Metabo.

Что означает HM и HSS ?. Лезвия у фрезы для ручного фрезера бывают твердосплавными (HM) и быстрорежущими (HSS). Вторые оптимальны для обработки мягкой древесин или алюминия, первые успешно справятся с разными древесными материалами, включая твердые породы.

В большинстве случаев лезвия расположены строго вертикально, а значит, они рубят, а не срезают материал. Но иногда ножи делают наклонными либо спиральными. В этом случае оснастка именно срезает материал, поэтому он меньше скалывается по краям, а качество обработки становится лучше.

Фрезы с опорным подшипником

Удобно, быстро и точно! Многие фрезы оснащены небольшим подшипником, установленным заподлицо с лезвиями сверху или снизу. Такое дополнение позволяет с минимальными затратами времени выполнить точное фрезерование края, ведь теперь не нужно возиться с упорами для ровного ведения машины: подшипник упирается в ребро заготовки и тем самым точно направляет фрезер. Риск ошибки исключен.

Разновидности фрез

Пазовые, галтельные, профильные и т.д. Фрезы для ручного фрезера классифицируют в зависимости от решаемых задач. Разновидностей очень много (советуем посмотреть каталоги производителей), поэтому выделим лишь наиболее распространенные виды.

Пазовые фрезы предназначены для выборки паза. Такие фрезы встречаются в самых разных вариантах: как маленького диаметра, так и крупнокалиберные , короткие и длинные, с одним или двумя лезвиями. Чаще подобная оснастка предназначена для фрезерования прямоугольных пазов, но бывают, к примеру, и фрезы для выборки V-образных канавок или декоративных пазов со скругленными краями.

Фрезы ласточкин хвост служат для выборки трапециевидных пазов и шипов, которые впоследствии образуют стык. Кстати, соединение типа ласточкин хвост — это показатель добротной работы столяра.

На фото: вертикальный фрезер RP2300FC компании Makita.

Широкое распространение получили профильные фрезы с опорным подшипником и лезвиями различной формы. Такой оснасткой можно скруглять край, придавать ему благородный профиль с декоративными выступами или скруглениями.

Галтельные фрезы служат для выемки U-образного паза или выкружки, если речь идет фрезе с подшипником.

Пригоночные фрезы с верхним или нижним подшипником, который расположен заподлицо с прямыми лезвиями, помогут скопировать деталь, то есть подогнать еще по форме и размерам. Или просто снять припуск в нужных местах.

Фальцевые фрезы с подшипником помогут выбрать четверть или вырезать продольный паз в кромке заготовки.

Фреза для ручного фрезера

Мы уже познакомились с конструкцией ручных фрезеров. Теперь узнаем, почему этот инструмент идеально подходит для многих работ.

Как работает фреза

На первом уроке мы подробно рассмотрели устройство машины для фрезерования #8212 ручного фрезера #8212 и выяснили, что это весьма высокопроизводительный инструмент, управляющий фрезой. В основе многостороннего использования ручного фрезера #8212 многообразие фрез, с помощью которых можно создавать бесчисленное множество профилей с ровными или закругленными углами. На этом уроке мы узнаем, как работать с кромочной фрезой.

Два основных вида фрез

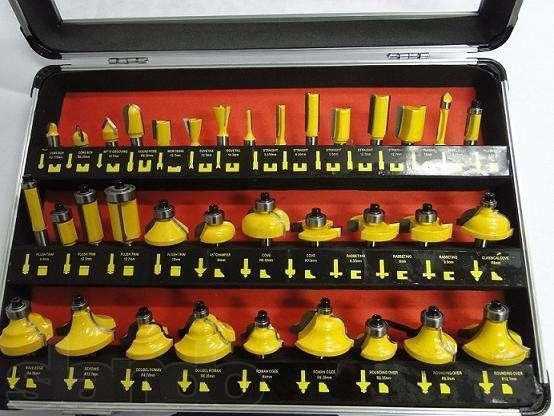

Даже если вы приобретете целый комплект фрез, то сразу поймете, что, в сущности, существует только два основных их вида. Все фрезы с подшипником называются кромочными. и их можно использовать только для фрезерования краев. Для использования фрезы с направляющим подшипником необходимо лишь установить нужную глубину фрезерования, а подшипник позаботится о правильном передвижении фрезы вдоль края заготовки. Фрезой без подшипника можно обрабатывать заготовку в любом месте, но тогда для управления ручным фрезером потребуется вспомогательное средство.

Фреза по дереву для ручного фрезера Clobus 1000 D12 1:30

Купить ручные фрезы по дереву

Те мастера, которые освоили ручной электрический фрезер относительно недавно, с трудом поймут как специалисты по деревообработке обходились без этого электроинструмента. буквально двадцать - тридцать лет назад, выполняя все технологические операции на огромных станках. Однако времена меняются, техника становится совершеннее, компактней, доступней и сейчас фрезы по дереву для ручного фрезера позволяют выполнить невообразимое множество профилей с ровными или закругленными углами.

Галтельные, пазовые, фальцевые, дисковые, профильные, четвертные, калёвочные, конусные, шиповые, каких только наименований не услышишь и всё это многообразие форм помогает специалисту по обработке древесины создавать узоры с строго заданными параметрами (то есть каждая мебельная фреза по дереву изготовлена для конкретной задачи). Цена на фрезы для ручного фрезера. как и в электроинструменте, хоть и косвенно, но говорит о качестве и ресурсе, поэтому ожидать, что купленная за тридцать гривен модель сможет вырезать паз длиной в несколько десятков метров было бы наивно. Фрезы известных торговых марок отличаются стабильностью, Выверенной геометрией форм и высоким ресурсом работы.

Купить ручную фрезу по дереву для фрезера или набор фрез во Львове Вы можете в магазине Дисконт центр инструмента. Ознакомившись с нашим каталогом и изучив фото Вы можете заказать понравившуюся модель в нашем интернет магазине фрез по дереву.

Доставка осуществляется во все города Украины.

Источники: http://www.4living.ru/items/article/frezy-po-derevu-dlia-ruchnogo-frezera/, http://sdelai-sam.pp.ua/?p=256, http://e-1.com.ua/catalog/category/115/frezy-po-derevu-dlya-ruchnogo-frezera

www.sferatd.ru

Виды фрез по дереву

Такой строительный инструмент, как вертикальный фрезер, считается универсальным. Однако разновидностей настолько много, что можно растеряться во время выбора.

Купить разнообразные инструменты для строительства вы можете на сайте www.bober-ua.com, ведь именно там представлены качественные и проверенные модели. Давайте более подробно разберемся с разновидностями данного оборудования.

Какие бывают фрезы

Классифицируют их, взяв во внимание задачи, которые необходимо решить. Однако видов очень много, поэтому стоит поговорить о самых распространенных из них:

  • пазовый фрез нужен для того, чтобы совершать выборку паза. Такие изделия могут быть разными, а количество лезвий зависит от конкретных потребностей покупателя;
  • фреза «ласточкин хвост» необходима для выборки пазов, которые служат для образования стыков. Такое соединение дает возможность понять, что столяр имеет большой опыт работы в данной сфере;
  • профильные фрезы, которые оснащены опорным подшипником, незаменимы в процессе скругления краев. В результате изделие приобретает благородный профиль с красивыми выступами;
  • галтельные фрезы нужны во время работы с выемками U-образного паза. Однако в таком случае понадобится фреза с подшипниками;
  • пригоночные фрезы дают возможность получить точную копию детали. Также они служат для создания припусков в заранее определенных местах;
  • фальцевые фрезы позволяют выбрать четверть. В результате полученные детали более качественные.

Преимущества вертикального фрезера

С основными разновидностями вы разобрались. А теперь стоит поговорить о преимуществах данного инструмента для строительства:

  • практически все модели обладают малым весом и размерами, которые дают возможность хранить оборудование в любом удобном месте;
  • конструкция фрезера эргономичная, поэтому вы сможете переносить его с места на место, не прилагая особых усилий;
  • система экстренного торможения полностью исключает риск повреждения заготовок;
  • вы с легкостью замените фрезы, ведь в устройстве предусмотрена функция блокировки шпинделя;
  • фрезер можно применять для любых целей, поэтому он считается универсальным инструментом;
  • стружка удаляется за несколько секунд, что дает возможность сэкономить ценное время.

Это основные моменты, которые касаются современного фрезера. Если вы купите такой строительный инструмент, то сможете получить массу приятных преимуществ.

Смотрите также:

Как начать строить дом из бруса http://domkrat.org/kak-nachat-stroit-dom-iz-brusa/.

Интересное по теме: Из чего делают офисные перегородки

Советы в статье "Преимущества и недостатки бань из бруса" здесь.

Обзор фрезы по дереву смотрим в видео:

Tweet

domkrat.org

Работа фрезером по дереву

Ручной фрезер во многих случаях является незаменимым помощником для домашнего мастера, выполняющего различные виды работ по изготовлению и обработке деревянных изделий. Умелая работа фрезером по дереву позволяет создавать деревянные изделия самого разного назначения. Также с помощью этого универсального инструмента можно быстро и качественно врезать дверной замок, мебельные петли, прорезать отверстие или паз и т. д.

Как осуществляется обычная работа ручным фрезером по дереву известно многим специалистам, часто сталкивающимся с различными видами обработки дерева. Поэтому для большинства знатоков наиболее функциональным инструментом среди существующих в настоящее время моделей фрезеров считается погружной ручной фрезер. С его помощью можно выполнять практически любые задачи по фрезерованию и изготовлению деревянных изделий.

Однако кроме обычных приемов обработки деревянных заготовок, таким инструментом вполне можно выполнять и сложную творческую работу, такую как, например, резьба по дереву фрезером. Одним из основных рабочих элементов любого фрезера является фреза, с помощью которой и происходит непосредственная обработка дерева. Она состоит из хвостовика цилиндрической формы и рабочей головки с режущими элементами самой разнообразной формы. Определенная форма режущей кромки фрезы и обеспечивает получение необходимого результата при обработке деревянных заготовок.

Все фрезерные работы по дереву, в зависимости от целевого назначения и применяемых при этом фрез, можно подразделить на несколько видов:

Фрезерование профилированных кромок деталей

Подобная обработка древесины широко применяется для изготовления различных погонажных изделий, таких как плинтусы, штапики, наличники и пр. Кроме того, обработанные таким способом детали находят применение при создании различных поделок, изготовлении мебели, декоративного оформления различных бытовых объектов и пр.

Данный вид фрезерования осуществляется при помощи специальных кромочных фрез, имеющих на рабочей головке направляющий подшипник. Прижимаясь к кромке обрабатываемой детали во время работы, подшипник обеспечивает определенное постоянное расстояние между режущей кромкой фрезы и торцом изделия. Существуют разные виды кромочных фрез в зависимости от их формы:

  • Профилированные фрезы способны создавать разнообразные фигурные торцевые кромки обрабатываемым деталям, поэтому их использование ограничивается только декоративными целями.
  • Конусные фрезы предназначены для придания торцевой кромке изделия определенного углового скоса.
  • Калевочные фрезы служат для скругления торцевых кромок при различных радиусах окружности.
  • Дисковые фрезы способны выбирать в торцевой поверхности детали прямоугольный паз заданной ширины и глубины.
  • Фальцевые фрезы обеспечивают выборку четвертей на торцевой кромке, которые могут служить для самых различных целей.
  • Галтельные фрезы применяются для формирования кромочных галтелей на кромке изделия в декоративных целях.

Фрезерование технологических и декоративных пазов

Еще одно распространенное применение ручных фрезеров связано с выборкой пазов, отверстий, канавок и других выемок различной формы в деталях из дерева и их производных, как открытого (с выходом за кромку), так и закрытого типа. Такая работа фрезой по дереву чаще всего используется для изготовления разъемных или неразъемных соединений деревянных элементов. Самыми простыми считаются сочленения типа «паз-шип», а также переплеты, которые необходимы при производстве дверей, окон и других столярных изделий.

Для выполнения таких работ обычно применяются две симметрично противоположных фрезы (профиль и контрпрофиль). Такие фрезы не имеют направляющего подшипника, поэтому обычно используются со специальными дополнительными приспособлениями, обеспечивающими точное позиционирование режущей головки при обработке детали. В такой работе используются следующие виды фрез:

  • Прямоугольные фрезы, которые чаще других используются для выполнения соединительных пазов. С помощью таких пазов деревянные детали сопрягаются между собой разъемным или неразъемным способом.
  • Галтельные фрезы, способные создавать в массиве дерева полуовальные пазы или полукруглые канавки, которые помимо чисто технологических целей, часто используются в декоративных целях для выполнения каких-либо орнаментов.
  • V-образные фрезы, в результате применения которых образуется канавка с боковыми стенками под углом в 45 градусов друг к другу. В случае же глубокой обработки материала такой фрезой формируется соединительный паз с вертикальными краями. Такая фреза также часто используется для декоративного украшения различных поверхностей, в том числе и для выполнения надписей.
  • Фрезы формы «ласточкин хвост» чаще всего находят применение при изготовлении различной мебели, в том числе для устройства шиповых скрытых и открытых соединений.

Фрезерование поверхностей сложной формы

Такой вид обработки дерева применяется при создании эксклюзивной мебели или ее отдельных элементов, оформления изысканных интерьеров и производстве других предметов, способных претендовать на художественную ценность. При таком виде работ часто используются шаблоны, которые обеспечивают неоднократное точное повторение сложных форм детали при ее изготовлении. При проведении данного вида работы может использоваться любой набор существующих видов фрез, обусловленный лишь потребностями мастера.

Фрезерование отдельных специфических элементов

Выполнение такого вида работ обычно связано с необходимостью осуществить врезку внутренних замков, мебельных петель и другой специфичной фурнитуры, выполняющей одну определенную функциональную задачу. Для этого применяются, как правило, специальные типы фрез, либо используются обычные.

Фрезерование в художественных целях

Декоративная резьба по дереву ручным фрезером также является одним направлений возможного применения данного универсального инструмента. С помощью него можно выполнять основные виды такой резьбы – как контурной (рельефной), так и прорезной.

Для выполнения такого вида работ лучше всего подходят галтельные и V-образные фрезы без подшипников, позволяющие производить гравировку деревянной поверхности на нужную глубину и в любой его части. При этом следует отметить, что художественная резьба по дереву фрезой требует от мастера не только уверенного владения инструментом, но и творческого подхода к такой работе.

Таким образом, функциональность ручного фрезера зависит в первую очередь от его комплектации необходимым ассортиментом фрез, а также различными дополнительными приспособлениями, позволяющими значительно облегчить труд мастера по обработке и изготовлению различных деревянных изделий.

В заключение следует отметить, что любой из перечисленных видов работ, выполняемых с помощью ручного электрического фрезера, требует строго соблюдения всех мер техники безопасности, так как при пользовании им без соответствующих навыков можно получить серьезную травму.

reznoe7.ru

видео-инструкция по монтажу своими руками, особенности художественного, 3д-фрезерования, ЧПУ, насадок на дрель, цена, фото

Все фото из статьи

Фрезеровка повсеместно применяется в современной промышленности, особенно при изготовлении мебели, предметов интерьера, лестниц, кроме того в ней зачастую возникает потребность и в домашнем хозяйстве. С помощью фрезера можно врезать замок в дверь или даже превратить деревянную заготовку в настоящее произведение искусства. Далее мы подробно рассмотрим, что такое фрезеровка, а также на каком оборудовании и как она осуществляется.

Фрезеровка деревянной заготовки

Общие сведения

Фрезерование древесины позволяют решить следующие задачи:

  • Произвести отрез;
  • Вырезать нужную деталь из массива;
  • Нанести объемный сложный орнамент или рисунок – 3d фрезеровка дерева;
  • Создать пазы и пр.

Пример 3D фрезеровки

Благодаря такой универсальности фрезеровка является одним из наиболее популярных типов обработки древесины. Его принцип основан на том, что режущая фреза вращается с определенной скоростью, при этом заготовка совершает поступательные движения.

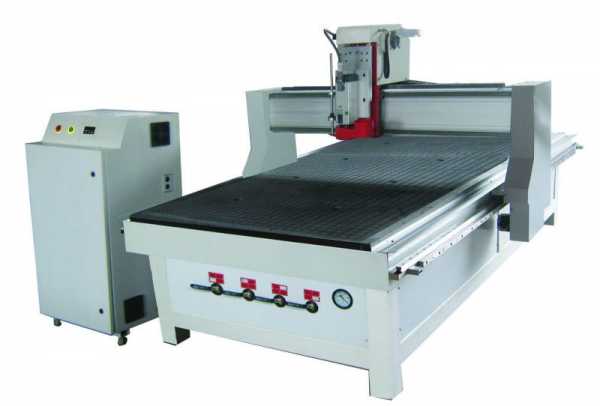

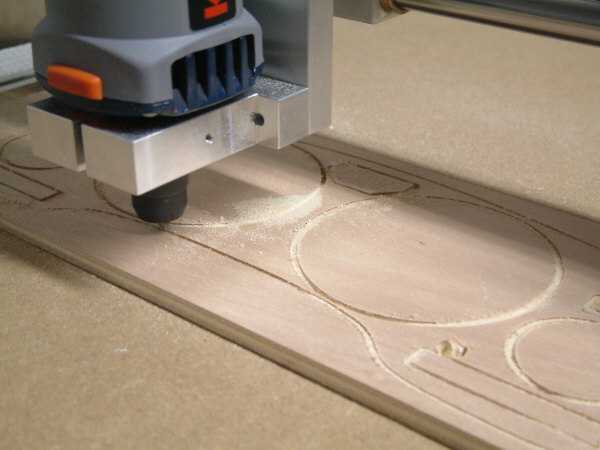

На фото — фрезерный станок с ЧПУ

Чем выполняется фрезеровка

Оборудование

В настоящее время существует довольно много видов оборудования, предназначенного для фрезеровки древесины. Ниже приведены основные из них:

Тип оборудованияОписание
Станок для фрезеровки дерева с нижним расположением шпинделяПрименяются для создания следующих типов поверхностей:
  • Прямолинейных;
  • Профильных;
  • Криволинейных (багет, филенка).

Обработка прямолинейных деталей осуществляется по опорной линейке, криволинейные же обрабатываются в шаблоне по кольцу.

С верхним расположением шпинделяПозволяют выполнять:
  • Пазы;
  • Фигурные рельефы.

При помощи таких станков можно обрабатывать детали с фигурными контурами.

Станки с ЧПУ и деревообрабатывающие центрыМогут обрабатывать самые разные типы деталей и массивную древесину.

В набор функций этого оборудования входит:

  • Профилирование;
  • Форматная обработка;
  • Выборка пазов;
  • Сверление;
  • Облицовывание кромок и последующая их обработка;
  • Художественная обработка деталей.

Система с программным управлением базируется на ПК, благодаря чему способна использовать возможности многозадачной ОС в реальном времени. В результате она позволяет одновременно контролировать несколько процессов.

В основу этих станков заложен принцип трехкоординатного перемещения суппорта. Причем обработка детали осуществляется одновременно с пяти сторон. В зависимости от вида работ, в станке происходит автоматическая смена режущих головок.

Цена такого оборудования наиболее высокая, потому оно применяется, как правило, на крупных предприятиях.

Фрезерно-гравировальныеИспользуются для выполнения следующих типов операций:
  • Гравировки;
  • Криволинейного раскроя;
  • Создания рельефных поверхностей.

Перемещение фрез осуществляется по траектории, которую задает программа. Благодаря тому, что такие станки позволяют выполнять 3Д – рельефы, они широко применяются для изготовления декоративных элементов мебели и дверей, а также рекламной продукции.

Ручной фрезерный инструментДанное оборудование применяется для выполнения небольшого объема работ.

К такому оборудованию относится:

  • Ручная фрезерная машина;
  • Дрель с насадкой для фрезеровки.

Всевозможные приспособления позволяют выполнять такие операции, как:

  • Формирование профиля на кромке заготовки;
  • Выборка пазов и пр.
Бор-машина с гибким валомПо сути, данное устройство относится к ручным фрезерным инструментам. Как правило, оно используется для создания или доработки резных изделий.

Машинка состоит из электродвигателя, гибкого вала и наконечника, к которому крепятся фрезы.

Насадка на дрель для фрезеровки дерева «БелОМО»

Фрезы

Для фрезеровки древесины применяются в основном два вида фрез:

  • С опорным кольцом, в качестве которого используется подшипник.
  • Концевые.

Помимо типа конструкции, фрезы для дерева различаются профилем.

Они бывают следующих типов:

  • Пазовая – предназначена для выполнения глубоких пазов;
  • Галтельная – создает полукруглый паз.
  • V-образная – вырезает паз с углами в 45 градусов. Такая фреза часто применяется для выполнения украшений, букв и пр.
  • Ласточкин хвост (шиповая) — применяется в мебельном производстве для создания шиповых соединений.
  • Конусная – позволяет скашивать кромку под углом 45 градусов.
  • Калевочная – предназначена для создания профиля в четверть окружности.
  • Профильная – способна вырезать на деревянных поверхностях разные типы профилей, в том числе, и фигурные.
  • Дисковая – может вырезать ровный паз различной ширины.

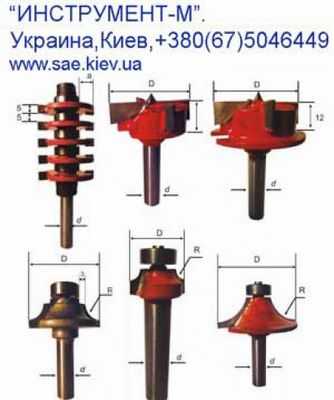

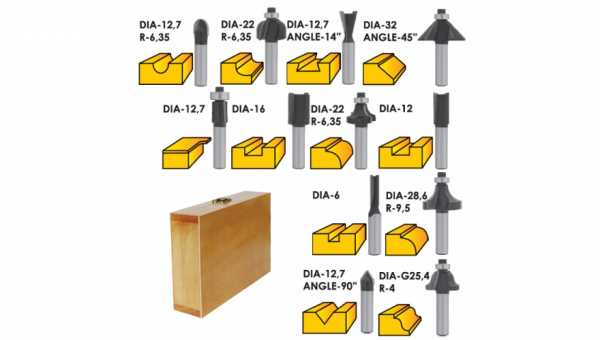

Наиболее распространенные профили фрез

Что касается размеров, то они могут быть следующие:

  • Диаметр – от 4 до 40 мм;
  • Высота – от 6 до 30 мм.

Правильный выбор фрезы является залогом качества выполняемой работы. В настоящее время в продаже можно найти наборы фрез, в которые входят все необходимые режущие элементы для выполнения основных операций по дереву.

Работа фрезером по дереву

Итак, с оборудованием для фрезеровки мы разобрались. Теперь рассмотрим, как выполняется фрезеровка дерева своими руками ручным фрезером.

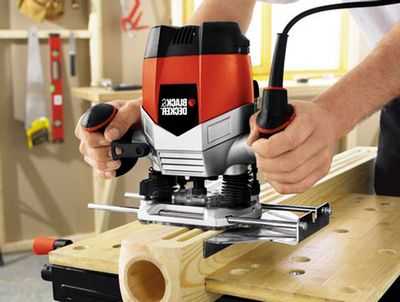

Ручной фрезер

Для фрезеровки мелких деталей, чтобы предотвратить дефекты, желательно использовать специальный стол, к которому крепятся заготовки и направляющие при помощи струбцин. Направляющие могут быть в виде линейки или криволинейных шаблонов.

Обратите внимание!
При работе с фрезером не стоит устанавливать слишком высокую скорость, так как обрабатываемая поверхность заготовки может обуглиться.
Причем, следует учитывать, что чем больше диаметр режущего элемента, тем меньше должна быть скорость вращения.

Фрезеровка ручным фрезером по шаблону

Дальнейшая инструкция выглядит следующим образом:

  • Вначале нужно подобрать подходящую фрезу для выполнения тех или иных задач.
  • Затем надо в патрон вставить хвостовик режущего элемента так, чтобы погружение составляло не более 20 мм.
  • После этого патрон нужно повернуть до щелчка, после чего следует затянуть гайку ключом.
  • Далее необходимо поставить специальный револьверный упор, который задает глубину обработки напротив ограничительного торца. После этого нужно освободить винт ограничителя, который позволит работать в заданном направлении.
  • Затем инструмент нужно опускать до тех пор, пока фреза не коснется заготовки.
  • После опускания механизма на необходимую глубину его следует заблокировать.
  • Затем фрезерный аппарат продвигается вдоль направления.
  • Если нужно выполнить фрезеровку на разной глубине, работа выполняется за два прохода.

Если необходимо придать детали сложную форму, предварительно надо сделать шаблон. Для этого нужно на плотный картон или фанеру нанести контур детали, после чего аккуратно ее вырезать.

Набор шаблонов для обработки углов

Обратите внимание!
Двигать фрезер по заготовке необходимо в обратном направлении по отношению к движению фрезы.
В противном случае вы можете не удержать своими руками инструмент и травмироваться.

Правила техники безопасности

Как и любые другие электроинструменты, фрезер является достаточно травмоопасным оборудованием.

Поэтому напоследок приведем правила техники безопасности, которые необходимо соблюдать:

  • Выполнять крепление фрез и настройку инструмента можно только тогда, когда оборудование отключено от электричества.
  • Все детали перед работой надо жестко закрепить, иначе они могут сорваться, что чревато травмами, так как инструмент работает на очень высоких оборотах.
  • Инструмент во время работы нужно держать крепко и все движения выполнять плавно, без рывков.

Специальный фрезерный стол упростит работу и сделает ее более безопасной

  • Во время первого прикосновения фрезы к заготовке может произойти отдача. Поэтому нужно держать инструмент особенно крепко, ожидая рывок.
  • Прежде чем начать работу, нужно убрать все посторонние предметы, чтобы они не зацепились за фрезу. Небрежность может привести к серьезным и опасным травмам.
  • При работе с инструментом необходимо использовать индивидуальные средства защиты – очки, респиратор и перчатки. Связано это с тем, что в процессе обработки древесины образуется мелкая пыль, которую нельзя вдыхать.

Совет!
Для удобства работы, стол можно оснастить розеткой, которая позволит быстро включать и отключать инструмент.

Вот, пожалуй, и вся основная информация по фрезеровке деревянных заготовок.

Вывод

Фрезеровка является одним из наиболее распространенных видов обработки деревянных заготовок. Связано это с возможностью выполнять самые разные задачи, начиная профилями и заканчивая сложными трехмерными узорами. Причем многие операции можно осуществлять в домашних условиях при помощи ручных фрезеров или даже дрелей со специальными насадками, единственное, при работе с этим оборудованием необходимо строго соблюдать правила техники безопасности.

Ознакомиться с дополнительной некоторой информацией по данной теме можно из видео в этой статье.

rubankom.com

Основные правила работы фрезером по дереву для начинающих мастеров

Начинающие мастера, которые только начали приобщаться к столь интересному и нелегкому делу как изготовление мебели и других изделий из дерева, часто теряются и не могут понять какой инструмент им необходим в том или ином случае. Да и разобраться с правилами их эксплуатации совершенно самостоятельно очень проблематично. Предлагаем прочитать краткую инструкцию об одном из самых незаменимых инструментов в столярном деле.

Основные виды насадок используемых при работе фрезером по дереву и их назначение

Существует только два основных вида фрез, разделение которых идет по месту их использования:

  • Кромочные.
  • Пазовые.

Каждый из этих видов имеет широкий ассортимент подвидов используемых для разных целей. Основное различие между основными видами в том, что первый имеет направляющий подшипник, который упирается в край детали и не дает соскочить лезвиям насадки дальше необходимого. Во втором виде этот элемент отсутствует, поэтому его можно использовать на любом участке изделия.

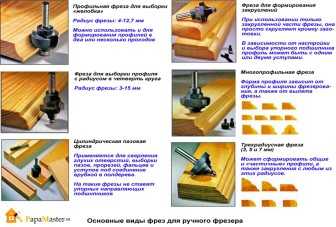

основные виды фрез для ручного фрезера

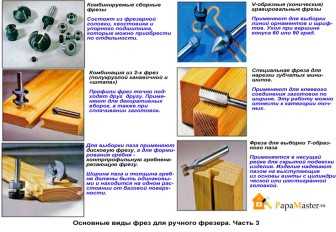

виды фрез для ручного фрезера часть 3



Существуют такие кромочные насадки:

1. Профильные.

Не используются в целях создания элементов отвечающих за целостность или крепость конструкции. Их назначение – создание сугубо декоративных элементов, украшение кромок изделия.

2. Конусные.

Наиболее часто применяются с целью сглаживания острых краев. Они срезают прямоугольный край под углом в 45 градусов.

3. Калевочные.

Также как и предыдущий вариант используются для сглаживания углов. Срезают край и превращают его в профиль в четверть окружности. Радиус насадки может колебаться от 3 мм до 1,6 см.

4. Дисковые.

Применяется, когда необходимо вырезать прямой углубленный паз с одинаковой по всей длине широтой.

5. Фальцевые.

Необходимы в случаях создания прямоугольной кромки по краю изделия.

6. Галтельные.

Несут в себе строго декоративное назначение, создают округлые углубления по краю.

виды фрез для ручного фрезера часть 2
работа фрезером по дереву
ручной фрезер с набором фрез



К пазовым причислены следующие фрезы:

1. Прямоугольные.

В большинстве видео о работе ручным фрезером показывается использование именно этих насадок. При помощи них создаются ровные прямоугольные каналы в изделии. Используется для создания соединительных пазов.

2. Галтельные.

Вырезают ровные каналы с округлым дном. По большому счету используются только в декоративных целях.

3. Треугольная (V-образная).

Во время работы фрезером по дереву с такой насадкой вырезаются ровные каналы по форме напоминающие треугольник, вершина которого направлена вглубь изделия. Лучше подходит для вырезки пазовых соединений на тонких заготовках.

4. «Ласточкин хвост»

Ими вырезаются каналы, дно которых шире чем их верхняя часть. С их помощью делаются очень крепкие пазовые соединения.

Обучающее видео о работе ручным фрезером, которое поможет избежать ошибок

После просмотра видео о работе ручным фрезером легко можно будет разобраться, как правильно настраивается инструмент, как регулировать глубину посадки и место расположения его фрезы. Помимо этого вы освоите правила техники безопасности, которые обязательно должны быть соблюдены во время работы. А сейчас рассмотрим другие важные нюансы.

Направление движения инструмента

Во время работы фрезером по дереву многие мастера не советуют использовать этот метод, так как велик риск соскока инструмента с обрабатываемой детали. Но он является самым оптимальным вариантом, который поможет избежать отщепления волокон, а также прессования края изделия, который не нуждается в обработке. Насадка вращается по часовой стрелке, значит, инструмент должен идти против часовой стрелки. Двигаясь по направлению движения лезвий велик риск возникновения вышеупомянутых проблем.

Скорость вращения насадки

Данный инструмент работает на достаточно больших оборотах. Но в зависимости от того какая древесина обрабатывается и от того какой размер насадки используется, будет выбираться скорость вращения. Чем мягче порода дерева, тем больше скорость выбирается. Чем больше размер насадки, тем меньше будет скорость. Точные показатели обычно приводятся в инструкции.

Работать с этим инструментом не так уж и сложно, а взамен вы получите широчайшие возможности. Им успешно можно заменить даже специальное профессиональное оборудование, которое используется на больших фабриках.

papamaster.su

Фрезы по дереву для ручного фрезера

Contents

Фрезы по дереву для ручного фрезера

Фрезы по дереву для ручного фрезера

Фрезы W.P.W

Фрезерование – это вид обработки материала. Фрезой называют многолезвийный инструмент, который имеет тело с зубьями. Она бывает самых разных видов: концевая, алмазная, торцевая и тд. Мы остановимся на описании концевых фрез, которые предназначены для обработки древесины и наиболее востребованы.

Фрезы по дереву деляться на несколько видов

Традиционно спросом пользуется фрезы для ручного фрезера . Например, популярна марка Klein. которая гарантирует высокое качество ваших изделий.

Профильные фрезы по дереву  предназначены для обработки, полировки и шлифовки кромки дерева или искуственного камня.

Пазовая фреза по дереву  поможет при работе с пазами и сложными элементами. Ножи в ней бывают как сменные, так и напайные. Она может использоваться в стационарных и ручных фрезерах.

Спиральные фрезы по дереву  бывают цельно-твердосплавными  для черновой либо чистовой обработки. В последних фрезах стружка может выходить вверх или вниз.  Спиральные фрезы по дереву применяют главным образом на ручных фрезерах и обрабатывающих центрах.

Экономически выгодно приобретение фрезы по дереву со сменными ножами с комплектом запасных ножей. В последствие достаточно лишь периодически их затачивать.

Гравировальные фрезы по дереву  применяются для гравировки при нанесении рисунка на детали мебели.

Обработка искуственного камня требует специальных фрез. Обычно их используют при изготовлении моек и столешниц из кориана. Чтобы не оставлять следы на изделии, в комплектации предусмотрены пластиковые подшипники.

Когда обрабатывают дерево по шаблону, то выбирают обгонную фрезу с подшипником по дереву.

Радиусные фрезы по дереву пригодятся для того, чтобы снять заусенцы с краев, которые остаются при обработке прямыми фрезами.

Калевочная фреза по дереву поможет создать профиль, равный четвертой части окружности.

Фигурные фрезы по дереву незаменимы при фрезеровке фигурных профилей.

Фрезы для сращивания применяют, когда необходимо соединить разные части дерева. Место стыка имеет вид ряда зубцов.

Фреза для филенки понадобится при обработке профиля во время изготовления мебели, дверей и деревянных панелей.

Фрезы по дереву для ручного фрезера

Фрезеры

Одомашненная фреза

При слове фреза у большинства людей возникает классический стереотип, что это нечто жжужащее и кружащееся в большом станке и предназначено ЭТО для производственных нужд. В общем, это правильно. Только большой станок в наше время не потребуется, а современные фрезеры просто незаменимые помощники в домашнем хозяйстве, при проведении ремонтных и строительных работ, такие же, как дрели шуруповерты или перфораторы .

С помощью этого инструмента за считанные секунды можно отшлифовать и округлить края досок, отпрофилировать рейки, сделать самостоятельно красивые мебельные детали или отфрезеровать дверцу шкафа. Работа с фрезером по дереву не представляет особой сложности, Потребуется лишь немного тренировки, полное соблюдение мер безопасности — и творческий подход к делу. Современный ручной фрезер позволяет работать с точностью до десятых долей миллиметра, согласитесь, это круто!

Современные фрезеры используются не только для работы с деревом и металлом, их используют в своей работе даже ювелиры. В зависимости от того, с каким материалом будут проводится работы, выбираются и сами фрезы. Понятно, что фреза по металлу предназначена для работ с металлом, а фреза по дереву для работ с деревянными изделиями, эксперименты, обычно, фрезу убивают.

Зато словосочетание концевая фреза приводит некоторых в замешательство, но на самом деле она называется так не потому, что фрезерует концы, а потому как она крепится на шпиндель. Если фреза крепится с помощью зажимного патрона, то она концевая. Если она ввинчивается в шпиндель, то это уже насадная. Помимо этого есть еще масса других специальных характеристик. Так фрезы бывают простыми и комбинированными, черновыми и чистовыми. Но если Вы не специалист, а фрезер для Вас только помощник в домашнем хозяйстве, то все эти премудрости Вам знать не обязательно.

Выбирая фрезу, в первую очередь, вы должны удостовериться, что она соответствует техническим параметрам фрезерной машины (в первую очередь по размеру и частоте вращения). Второе, убедитесь, что зубья фрезы изготовлены из сплава, соответствующего материалу заготовок. И не поленитесь почитать инструкцию.

Дисковая фреза как и любой режущий инструмент изнашивается, ее острые зубцы стираются. И хоть каждый год производители придумывают новые сплавы найти идеальный по качеству и цене пока не удается. В связи с этим материал для режущих поверхностей фрез разделили в зависимости от типа проводимых работ. Быстрорежущая сталь (с содержанием молибдена) используется для работы с мягкими породами древесины — это ель, пихта, осина, ольха, липа. Для работы с твердыми породами — вяз, дуб, бук, карельская береза, ясень и клен, Вам уже потребуется фреза с содержанием кобальта и хрома.

В нашем каталоге вы можете заказать и купить фрезы любого типа и любого вида работ по доступным и демократичным ценам. А если у Вас нет еще фрезера, то среди представленных у нас моделей, вы легко сможете выбрать и купить фрезер именно тот, который будет необходим именно Вам. Удачного выбора!

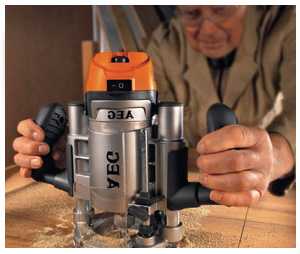

Работа ручным фрезером по дереву

Работа ручным фрезером по дереву

Для качественного и быстрого изготовления изделий из дерева применяется ручной фрезер, большой выбор фрезров можно найти практически в любом магазине электроустройств. В бытовых условиях чаще всего используют погружной фрезер. С помощью него  работа с фрезой по дереву не представляется чем-то сложным и выполнить даже сложнейшие фигурные операции может любой человек с минимальным опытом.

Какие работы выполняет ручной погружной фрезер по дереву?

1. Фрезерование углублений, выемок, пазов. Могут быть различной формы и размера, быть открытыми или закрытыми. Как правило, подобный элемент используется для соединения частей изделия, соединение может быть разръемным и неразъемным, либо выполняет декоративную функцию.

2. Фрезерование кромок. Подобная  обработка дерева фрезером часто используется для декоративного оформления изделия, обработка придает дереву обтекаемую фигурную форму. Пример такой работы можно увидеть на плинтусе или карнизе, на дверном наличнике.

3. Сложные контуры.  Обработка дерева ручным фрезером позволяет создавать сложные фигуры, фактически вы ограничены лишь своей фантазией. Сейчас сложно встретить мебель, в которой бы не использовались худодественные элементы для придания элегантности и приятного глазу внешнего вида. Такую работу проще всего выполнить, имея под рукой необходимый шаблон, фигурную направляющую, которая проведет ваш фрезер вдоль сложного контура. Именно такие приспособления используются при мелкосерийном изготовлении мебели.

4. Специальные элементы. Такими элементами являются отверстия под замки или петли. Вы легко можете вырезать нужно отверстие в домашних условиях, если предварительно поинтересуетесь размером и глубиной, с которыми должна быть выполена работа.

Как видите, вся работа по дереву укладывается в комбинацию из простых операций. Но сложность работы не ограничивается только вашим умением, также многое зависит и от используемого вами оборудования. При покупке фрезера убедитесь, насколько он позволяет регулировать глубину фрезеровки и скорость вращения, оснащен ли системой плавного пуска и быстрого останова, нелишней будет система блокировки шпинделя для быстрой смены фрез.

В завершение прикладываю видео с подробным обучением работы с фрезером на английском языке:

Самодельное приспособление для ручного фрезера


http://sawwood.ru/articles/frezy-po-derevu-dlja-ruchnogo-frezera/Фрезы по дереву для ручного фрезераadminСтроительстводереву ручного,дереву ручного фрезера,ручного фрезера,ручным фрезером,Фрезы дереву

Contents Фрезы по дереву для ручного фрезера Фрезы по дереву для ручного фрезера Работа ручным фрезером по дереву Самодельное приспособление для ручного фрезера Фрезы по дереву для ручного фрезера Фрезы по дереву для ручного фрезера Фрезы W.P.W Фрезерование – это вид обработки материала. Фрезой называют многолезвийный инструмент, который имеет тело с зубьями. Она бывает самых...

SubscriberСтроительный блог

sawwood.ru

Как работает фреза по дереву – виды инструмента, фрезеровка паза, безопасность

Фрезеры являются инструментами многостороннего использования, обладающими высокой производительностью. Они применяются при выборке пазов, создании фигурных вырезов и различных форм профильных кромок. Многообразие, возможности и качество выполняемых операций зависит от того, как работает фреза по дереву, какой вид и профиль режущих зубьев используется.

Типы и виды фрезы по дереву

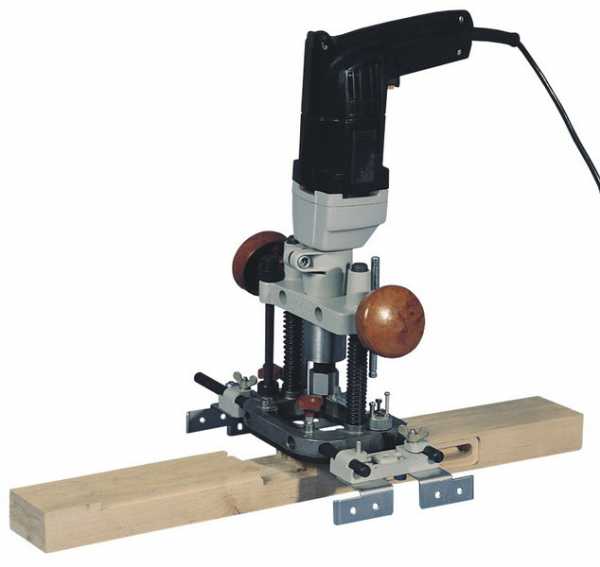

Для обеспечения качественного выполнения работ с помощью ручного фрезера требуется, прежде всего, оснастка с жестким креплением обрабатываемой детали в приспособлении для ее позиционирования, а также подходящий тип фрезы. Наиболее простым устройством, задающим позиционирование, является фреза, укомплектованная опорным подшипником, располагающимся под или над режущим профилем. Настроив правильное вертикальное положение фрезерного инструмента, при помощи такой оснастки можно нарезать пазы для соединения деталей или получать различную по конфигурации фасонную кромку.

Работа обычным концевым типом фрезы, не имеющей опорного подшипника, требует использования либо параллельного упора, либо копировального кольца. Этими приспособлениями изначально комплектуется любой ручной фрезер.

Чтобы понять, как работает фреза по дереву, ведомая по упору, нужно всего лишь попробовать выполнить точный прямой паз. Сразу становиться очевидным, что без жесткого позиционирования с применением шаблона или упора сделать это будет практически невозможно. В зависимости от режущего профиля, фрезы, передвигающиеся по упору, имеют следующие разновидности и используются для различных операций:

  • пазовые – для получения прямоугольного углубления в заготовке;
  • конусные – для выполнения различных внутренних углов выемки;
  • галтельные – для формирования полукруглых пазов;
  • ласточкин хвост – для вырезания скрытых шиповых соединений;
  • V-образные – для выбора пазов с углом в 45 градусов;
  • калевочные – для скругления кромок и создания профильных изгибов в четверть окружности с различным радиусом;
  • профильные – или декоративные, допускающие выполнение различных профилей;
  • дисковые – позволяющие делать в заготовках пазы различной ширины и применяющиеся для замковых соединений.

Для производства тех или иных работ важно подобрать правильный вид фрезы, который можно найти в готовых наборах, специально предназначенных для обработки материалов из древесины. В них, обычно, присутствуют оба типа – кромочный, с опорным подшипником, и концевой.

Получение специфичных декоративных профилей или пазов может потребовать наличия нестандартных фрез, которые приходится покупать дополнительно. Кроме того следует учитывать, что для выполнения глубокой выборки понадобятся фрезы с удлиненными хвостовиками.

Фрезеровка паза и его оптимальная глубина

Чтобы избежать сколов материала при работе фрезера и обеспечить чистый срез, в процессе обработки детали требуется следить за остротой режущих кромок инструмента. Правильно ли работает фреза по дереву, можно судить по прожогам на деревянной поверхности изделия. В результате трения, сопровождающего процесс работы, происходит нагревание фрезы до высоких температур, что в значительной мере негативно сказывается на твердости стальных режущих кромок и ведет к затуплению зубьев.

Во избежание этого, выборка глубокого паза должна осуществляться за несколько проходов, с перенастройкой глубины погружаемой в материал фрезы после каждого цикла, причем за один проход рекомендуется снимать слой до 3 мм. Для ручной фрезерной машины, имеющей большую мощность, пласт допускается выбирать по 4-6 мм. Но при этом необходимо следить, чтобы фрезер шел точно по направляющей шаблона или по параллельному упору.

Чтобы упредить проявление негативных моментов, необходимо учитывать несколько факторов:

  • плотность обрабатываемой древесины;
  • диаметр и число оборотов фрезы;
  • скорость подачи фрезера.

Все эти факторы взаимосвязаны между собой. Число оборотов фрезы подбирается в зависимости от породы древесины, а также диаметра применяемого инструмента. Для этого существуют специальные расчетные таблицы, определяющие оптимальный режим работы фрезеровочной машины.

Чем больше диаметр фрезы, тем меньше должны быть обороты шпинделя фрезера, и тем быстрее получаемая линейная скорость подачи по поверхности материала.

Скорость подачи, с которой движется фрезер, в большей степени зависит от сноровки, но здесь важным моментом является недопущение перегрева фрезы в результате слишком медленного продвижения ее сквозь материал. Немаловажным нюансом в работе является выбор правильного направления перемещения фрезы по обрабатываемой детали. Наиболее эффективное снятие древесины происходит в том случае, когда инструмент ведется в направлении набегания режущих частей вращающейся фрезы. Такое движение не приводит к вырыванию щепы и считается безопасным.

Техника безопасности при работе с фрезой

Ручные фрезеровальные машины имеют высокую скорость вращения шпинделя, поэтому при работе с ними необходима определенная аккуратность и внимательность. Избежать травматизма поможет соблюдение элементарных правил безопасности, которых необходимо придерживаться при работе с любым электроинструментом.

  1. Установку или смену фрезы в патрон следует производить при полном отключении оборудования от сети во избежание самопроизвольного включения.
  2. Хвостовик фрезы должен быть полностью зажат в цанге патрона. В противном случае ее удержание будет недостаточно надежным и может привести к травме.
  3. Не допускается присутствие на хвостовике фрезы маслянистых загрязнений, смол или ржавых пятен, которые провоцируют ее выскальзывание из цанги патрона.
  4. Перед установкой фрезы необходимо удостовериться, насколько хорошо работает цанговый механизм зажима патрона.
  5. Деталь должна быть жестко закреплена, а с обрабатываемой поверхности необходимо удалить все посторонние предметы.
  6. Держать инструмент нужно крепко и уверенно, так как при первом прикосновении фрезы к поверхности возникает толчок и отдача, к которым нужно быть готовым.
  7. Не допускается небрежность в одежде, которая может привести к опасным травмам.

При работе не стоит пренебрегать средствами защиты – очками для глаз, респиратором и перчатками, так как в процессе работы образовывается очень мелкая древесная пыль.

semidelov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
