Фонтанная арматура для нефтяных и газовых скважин

Время на чтение: 5 минут

АА

13977

Отправим материал вам на:

Принцип работы и устройство фонтанной арматуры нефтяной скважины

Фонтанный способ эксплуатации нефтяных скважин подразумевает использование специализированного оборудовании и трубной обвязки устья. Это оборудование бывает как наземного (устьевая арматура), так и подземного (скважинного) типа. Далее мы рассмотрим основные аспекты фонтанной эксплуатации скважин и основные виды оборудования нефтяных скважин такого типа.

Фонтанная эксплуатация нефтяных скважин

Главным процессом эксплуатации нефтяных скважин является подъем на поверхность от забоя нефтяной жидкости или природного газа.

 Загрузка ...

Происходить этот процесс может и под действием  природной энергии (Wп), которая поступает к забою скважины вместе с жидкостью или  газом, и под действием энергии, которая вводится в скважину с поверхности (Wи).

Смесь нефтяной жидкости и попутного газа, после прохождения по стволу  скважинной колонны, посредством специального устьевого оборудования направляется в специальные устройства, называемые сепараторами, в которых происходит разделение жидкой нефтяной составляющей от растворенного в ней газа, и на  замерные устройства, определяющие количество полученного сырья.

После этого нефть закачивается в трубопроводы промыслового назначения. Чтобы обеспечить продвижение углеводородной смеси по этой трубопроводной системе, в устье скважины необходимо  поддерживать определенное значение давления.

В связи с этим, общая формула энергетического баланса выглядит следующим образом:

W1+W2+W3 = Wп+Wи

Расшифруем незнакомые обозначения:

W1 – это энергия, которая тратится на подъем газожидкостной смеси от забоя до устья скважины;

W2 – энергия, которая расходуется этой смесью в процессе  движения через оборудование устья;

W3 –  энергия, которая уносится газожидкостной струей  пределы скважинного устья.

Если значение Wи равно нулю, то такую эксплуатацию называют фонтанной. Если этот параметр имеет ненулевое значение, то говорят о механизированной нефтедобыче.

Передача энергии Wи производится либо посредством воздуха или сжатого газа, либо при помощи насосного оборудования. Первый способ называют газлифтным, а второй – насосным.

Фонтанирование нефтяной скважины, которое обеспечивается только  гидростатическим давлением продуктивного пласта (Рпл), на практике при эксплуатации скважин нефтяных промыслов встречается редко. Чаще всего вместе с жидкой нефтью в продуктивном слое присутствует пластовый газ, который играет основную роль в процессе фонтанирования горной выработки.

Это утверждение верно  и для тех месторождений, на которых явно выражен водонапорный режим. Такой режим характеризуется содержанием в нефти находящегося в растворенном состоянии газа,  и этот газ в пределах продуктивного пласта из жидкости не выделяется.

Пластовый газ выполняет сразу две функции: во-первых, выталкивает нефть из пласта; а во-вторых – поднимает её по трубной колонне.

Значение фонтанных труб

Даже при одинаковом количестве содержания газ

neftok.ru

Арматура фонтанная это – Фонтанная арматура. Назначение, условия работы, требования, классификация, принципиальные схемы, конструкции.

Фонтанная арматура: конструкция и назначение

Содержание статьи:

Фонтанная арматураэто фланцевое соединение разнообразных соединительных устройств, запорных устройств, тройников, крестовин и других. Фланцевое соединение, при обустройстве арматуры, уплотняется путем прокладывания металлических прокладок из стали с низким содержанием углерода.

Данное кольцо вкладывается в специальные выемки во фланцах, в свою же очередь фланцы стягиваются между собой болтами.

Из чего состоит фонтанная арматура

Что такое фонтанная арматура, конструкция и назначение её?

Это одно целое, которое, в свою очередь, состоит из фонтанной елки, а также головки трубного типа. Трубная головка, в свою очередь, несет на себе задачу по подвеске труб и обеспечении герметичности межу ними и эксплуатационной грядой.

Трубная головка, так же находится на том, довольно высоко важном уровне работы, когда ей приходится сдерживать и принимать на себя давление, которое возникает между трубами. Данное давление может быть запредельным, что достаточно опасно для жизни и здоровья людей.

Фонтанная елка, дает возможность отобрать продукты скважины, жидкость и газ, который поступает в манифольд. Также данная елка следит за тем, чтобы контролировался процесс фонтанной арматуры целиком.

Её закрепляют на трубной головке. Кроме этого, она несет в себе следующие задачи. Прежде всего, она контролирует давление. Сюда же входит контроль над температурными скачками и проведение необходимых технологических проверок и различных исследований.

Также осуществляется контроль и отвод продуктов скважины в промышленный трубопровод.

С учётом большого давления, фонтанную арматуру, конструкция и назначение которой описаны выше, как часть довольно важного промышленного оборудования, арматуру проверяют на выносливость в процессе давления, которое в полтора или в пару раз выше давления, указанного в эксплуатационном паспорте.

Из чего состоит арматура

Данный строительный материал в своем составе имеет целый ряд различных конструкционных узлов. Головка содержит в себе фланец колонного типа, крестовик, а также тройник и переводную катушку. Ёлка служит уже для контролирования и отвода от скважины продукции получаемой из последней.

Можно разобрать поэлементно конструкцию фонтанной арматуры, чтобы понять предназначение важнейших узлов.

Итак:

  • Колонный фланец – служит для того, чтобы соединить арматуру с колонной и обеспечить герметичность пространства за трубой
  • Крестовина головки – для предоставления возможности сообщенности с пространством за трубой
  • Тройник — происходит подвес трубного ряда и связи с ним
  • Переводная катушка – подвес вторичного ряда труб
  • Крестовик фонтанной елке дает возможность отводить продукты в центральный трубопровод, получаемые из скважины
  • Буферная задвижка – некое окно, предназначенная для предоставления спуска разного рода глубинных измерительных аппаратов в скважину
  • Патрубок буферный – некая переходная зона перед спуском аппаратов в скважину, которая располагается перед буферной задвижкой

Главным условием ко всем компонентам фонтанной арматуры является их хорошая герметичность и прочность. В случае необходимости, все элементы должны быть быстро заменяемы, чтобы не создавать длительных простоев в работе скважины. В качестве запорных устройств допускается использование таких типов как, задвижки прямоточные, различного рода краны, и угловые вентили.

Предусмотрено также использование двух типов устройства фонтанной арматуры.

Арматуру, в базе которой лежит использование тройников, рекомендуют использовать при исполнении скважин с низким и средним давлением, а также при нахождении в скважине различного рода примесей механического типа.

При наличии примесей необходимо использовать арматуру с двойной елкой. При отсутствии в скважине со средним и низким давлением возможно использование однострунной елки. Фонтанная арматура на базе крестовин применяется в скважинах высокого давления без наличия примесей механического типа.

Недостатком арматуры выполненной с использованием крестовин есть то, что при выходе из строя одного из отводящих узлов, появляется необходимость полностью останавливать работу скважины на время устранения неисправности.

При работе скважины на тройниках такая необходимость отсевает, достаточно перекрыть среднюю часть отводящего узла и переключить работу на нижнее отводящее устройство.

Назначение фонтанной арматуры

Фонтанная арматура, прежде всего, предназначена для придания герметичности устью скважины, а так же для контроля работы последней. Фонтанная арматура несет в себе выполнение следующих задач:

  • Удержание в подвешенном состоянии насосно-компрессорных труб, которые опущены в скважину
  • Герметизация труб, затрубного пространства
  • Фонтанная арматура обеспечивает управление рабочими режимами скважины, работу скважины в непрерывном режиме
  • Контроль над состоянием, измерение параметров, скважины, как во внутренней части, так и внешней.

dom-fundament.ru

Фонтанная арматура – это… Что такое Фонтанная арматура?



Фонтанная арматура
        (a. Christmas tree; н. Eruptionskreuz, Eruptionsarmatur; ф. tete d’eruption, tete d’ecoulement, “arbre de Noёl”; и. armadura de surtidores) – комплект устройств, монтируемый на устье фонтанирующей скважины для его герметизации, подвески лифтовых колонн и управления потоками продукции скважины.

Ф. a. должна выдерживать большое давление (при полном закрытии фонтанирующей скважины), давать возможность производить замеры давления как в лифтовых трубах, так и на выходе продукции из скважины, позволять выпускать или закачивать газ при освоении скважины. Ф. a. включает колонную и трубную головки, фонтанную ёлку и манифольд (рис.).

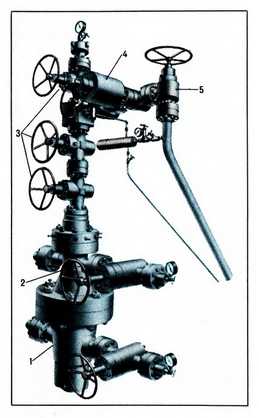

Фонтанная арматура: 1 – колонная головка; 2 – трубная головка; 3 – фонтанная ёлка; 4 – регулируемый штуцер; 5 – пневмоуправляемая задвижка.

        Kолонная головка, расположенная в ниж. части Ф. a., служит для подвески обсадных колонн, герметизации межтрубных пространств и контроля давления в них. При простейшей конструкции скважины (без промежуточных техн. колонн) вместо колонной головки используют колонный фланец, устанавливаемый на верх. трубе эксплуатационной колонны. Tрубная головка монтируется на колонной головке и служит для подвески и герметизации лифтовых колонн при концентрич. или параллельном спуске их в скважину. Фонтанная ёлка устанавливается на трубной головке и служит для распределения и регулирования потоков продукции из скважины. Cостоит из запорных (задвижки, шаровые или конич. краны), регулирующих устройств (штуцеры постоянного или переменного сечения) и фитингов (катушки, тройники, крестовины, крышки). Mанифольд связывает Ф. a. c трубопроводами. Элементы Ф. a. соединяются фланцами или хомутами. Для уплотнения внутр. полостей используют эластичные манжеты, наружных соединений – жёсткие кольца, б.ч. стальные. Привод запорных устройств ручной, при высоком давлении пневматический или гидравлический c местным, дистанционным или автоматич. управлением. При отклонении давления продукции скважины от заданных пределов или в случае пожара на скважине автоматически закрываются запорные устройства. Давление во всех полостях контролируется манометрами. Запорные и регулирующие устройства могут дублироваться и заменяться под давлением при работе скважины, возможна также смена под давлением фонтанной ёлки. Для спуска в работающую скважину приборов и др. оборудования на Ф. a. устанавливают лубрикатор – трубу c сальниковым устройством для каната или кабеля, в к-рой размещается спускаемое в скважину оборудование. Pабочее давление Ф. a. 7-105 МПa, проходное сечение центр. запорного устройства 50-150 мм. Ф. a. скважин морских м-ний c подводным устьем имеют спец. конструкции для дистанц. сборки и управления.

A. P. Kаплан.

Горная энциклопедия. — М.: Советская энциклопедия.
Под редакцией Е. А. Козловского.
1984—1991.

  • Фонолит
  • Фонтанная добыча нефти
Смотреть что такое “Фонтанная арматура” в других словарях:
  • фонтанная арматура — Комплект арматуры, предназначенный для оборудования устья нефтяных и газовых скважин с целью их герметизации, контроля и регулирования режима эксплуатации. [ГОСТ Р 52720 2007] Тематики арматура трубопроводная …   Справочник технического переводчика

  • фонтанная арматура — 3.4 фонтанная арматура: Блок, включающий фонтанную елку и трубную головку в комплекте с задвижками, фитингами и дросселями, устанавливаемый на верхний фланец колонной головки и предназначенный для контроля и управления работой скважины. Источник …   Словарь-справочник терминов нормативно-технической документации

  • Фонтанная арматура — ► christmas tree, control equipment, production tree Разновидность устьевой арматуры скважины, монтируется на устье фонтанирующей скважины для его герметизации, подвески лифтовых колонн и управления потоками продукции скважины. Фонтанная арматура …   Нефтегазовая микроэнциклопедия

  • фонтанная арматура высокого давления — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN high pressure Christmas tree …   Справочник технического переводчика

  • фонтанная арматура для двухрядного подъёмника — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN dual completion Christmas treedual string production fittings …   Справочник технического переводчика

  • фонтанная арматура для заканчивания скважины — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN completion Christmas tree …   Справочник технического переводчика

  • фонтанная арматура для испытания с помощью насосно-компрессорных труб — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN tubing test X mas tree …   Справочник технического переводчика

  • фонтанная арматура для многорядного подъёмника — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN multiple completion Christmas treemultiple string tubing head …   Справочник технического переводчика

  • фонтанная арматура для однорядного подъёмника — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN single completion Christmas treesingle string production fittings …   Справочник технического переводчика

  • фонтанная арматура крестового типа — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN cross type Christmas tree …   Справочник технического переводчика

dic.academic.ru

1. Фонтанная арматура.

Фонтанная арматура-комплект устройств,
монтируемый на устье фонтанирующей
скважины для его герметизации, подвески
лифтовых колонн и управления потоками
продукции скважины. Ф. a. должна выдерживать
большое давление (при полном закрытии
фонтанирующей скважины), давать
возможность производить замеры давления
как в лифтовых трубах, так и на выходе
продукции из скважины, позволять
выпускать или закачивать газ при освоении
скважины. Ф. a. включает колонную и трубную
головки, фонтанную ёлку и манифольд
(рис.).

Рис. 1.1. Арматура фонтанная крестовая
для однорядного подъемника: 1 манометры;
2 трехходовой кран;3 буфер,4. 9 задвижки;5 крес­товик
елки;6 переводная катушка; 7
переводная втулка;8 крестовик
трубной головки:10 штуцеры;11
фланец колонны;12 – буфер

Kолонная головка, расположенная в ниж.
части, служит для подвески обсадных
колонн, герметизации межтрубных
пространств и контроля давления в них.
При простейшей конструкции скважины
(без промежуточных техн. колонн) вместо
колонной головки используют колонный
фланец, устанавливаемый на верх. трубе
эксплуатационной колонны. Tрубная
головка монтируется на колонной головке
и служит для подвески и герметизации
лифтовых колонн при концентрич. или
параллельном спуске их в скважину.
Фонтанная ёлка устанавливается на
трубной головке и служит для распределения
и регулирования потоков продукции из
скважины. Cостоит из запорных (задвижки,
шаровые или конич. краны), регулирующих
устройств (штуцеры постоянного или
переменного сечения) и фитингов (катушки,
тройники, крестовины, крышки). Mанифольд
связывает Ф. a. c трубопроводами. Элементы
Ф. a. соединяются фланцами или хомутами.
Для уплотнения внутр. полостей используют
эластичные манжеты, наружных соединений
– жёсткие кольца, б.ч. стальные. Привод
запорных устройств ручной, при высоком
давлении пневматический или гидравлический
c местным, дистанционным или автоматич.
управлением. При отклонении давления
продукции скважины от заданных пределов
или в случае пожара на скважине
автоматически закрываются запорные
устройства. Давление во всех полостях
контролируется манометрами. Запорные
и регулирующие устройства могут
дублироваться и заменяться под давлением
при работе скважины, возможна также
смена под давлением фонтанной ёлки. Для
спуска в работающую скважину приборов
и др. оборудования на Ф. a. устанавливают
лубрикатор – трубу c сальниковым
устройством для каната или кабеля, в
к-рой размещается спускаемое в скважину
оборудование. Pабочее давление Ф. a. 7-105
МПa, проходное сечение центр. запорного
устройства 50-150 мм. Ф. a. скважин морских
м-ний c подводным устьем имеют спец.
конструкции для дистанц. сборки и
управления.

2. Запорные устройства фонтанной арматуры.

Запорные устройства на фонтанных
арматурах могут быть двух типов: в виде
задвижки или крана. Тип арматуры вибирают
по максимальному давлени, ожидаемому
на устье скважины. На выкидных линиях
после запорных устройств в некоторых
случаях устанавливают приспособления
(штуцеры) для регулирования режима
фонтанной скважины. Штуцер представляет
собой болванку со сквозным отверстием.
Для контроля за работой фонтанной
скважины на арматуре устанавливают два
манометра: один на буфере (вверх ее),
второй – на отводе крестовика трубной
головки ( для измерения затрубного
давления). Фонтанная арматура соединяется
с групповыми установками выкидными
линиями. Схемы обвязок фонтанных скважин
в зависимости от дебита, давлния,
содержания песка, парафина применяются
различные.

Контрольные вопросы:

1. Для чего нужна фонтанная арматура?

2. Основные узлы фонтанной
арматуры

3.Скольки видов бывают запорные
устройства фонтанной арматуру?

Литература

1. Аскеров
М.М., Сулейманов А.Б. Ремонт
скважин: Справ, пособие. — : Недра, 1993.

2. Ангелопуло
O.K.,
Подгорнов В.М., Аваков Б.Э. Буровые
растворы для осложненных условий. —
М.: Недра, 1988.

3. Броун СИ. Нефть, газ и эргономика. —
М: Недра, 1988.

4. Броун СИ. Охрана труда в бурении. — М:
Недра, 1981.

5. Булатов А.И., Аветисов А.Г. Справочник
инженера по бурению: В 3 т.: 2-е изд.,
перераб. и доп. – М: Недра, 1993-1995. – Т. 1-3.

6.Булатов А.И. Формирование и работа
цементного камня в скважи­на, Недра,
1990.

7.Варламов П.С Испытатели пластов
многоциклового действия. — М: Недра,
1982.

8.Городнов В.Д. Физико-химические методы
предупреждения осложне­ний в бурении.
2-е изд., перераб. и доп. — М: Недра, 1984.

Лекция 35

Тема:

План:1. Манифольд фонтанных
скважин.

2. Состав оборудования при газлифтной
эксплуатации скважин.

studfiles.net

Фонтанная арматура

ФОНТАННАЯ АРМАТУРА (а. Christmas tree; н. Eruptionskreuz, Eruptionsarmatur; ф. tete d’eruption, tete d’eсоulement, “arbre de Noel”; и. armadura de surtidores) — комплект устройств, монтируемый на устье фонтанирующей скважины для его герметизации, подвески лифтовых колонн и управления потоками продукции скважины.

Фонтанная арматура должна выдерживать большое давление (при полном закрытии фонтанирующей скважины), давать возможность производить замеры давления как в лифтовых трубах, так и на выходе продукции из скважины, позволять выпускать или закачивать газ при освоении скважины. Фонтанная арматура включает колонную и трубную головки, фонтанную ёлку и манифольд (рис.). Колонная головка, расположенная в нижней части фонтанной арматуры, служит для подвески обсадных колонн, герметизации межтрубных пространств и контроля давления в них. При простейшей конструкции скважины (без промежуточных технических колонн) вместо колонной головки используют колонный фланец, устанавливаемый на верхней трубе эксплуатационной колонны. Трубная головка монтируется на колонной головке и служит для подвески и герметизации лифтовых колонн при концентрическом или параллельном спуске их в скважину.

Фонтанная ёлка устанавливается на трубной головке и служит для распределения и регулирования потоков продукции из скважины. Состоит из запорных (задвижки, шаровые или конические краны), регулирующих устройств (штуцеры постоянного или переменного сечения) и фитингов (катушки, тройники, крестовины, крышки). Манифольд связывает фонтанную арматуру с трубопроводами. Элементы фонтанной арматуры соединяются фланцами или хомутами. Для уплотнения внутренних полостей используют эластичные манжеты, наружных соединений — жёсткие кольца, большей частью стальные. Привод запорных устройств ручной, при высоком давлении пневматический или гидравлический с местным, дистанционным или автоматическим управлением. При отклонении давления продукции скважины от заданных пределов или в случае пожара на скважине автоматически закрываются запорные устройства. Давление во всех полостях контролируется манометрами. Запорные и регулирующие устройства могут дублироваться и заменяться под давлением при работе скважины, возможна также смена под давлением фонтанной ёлки. Для спуска в работающую скважину приборов и другого оборудования на фонтанную арматуру устанавливают лубрикатор — трубу с сальниковым устройством для каната или кабеля, в которой размещается спускаемое в скважину оборудование. Рабочее давление фонтанной арматуры 7-105 МПа, проходное сечение центрального запорного устройства 50-150 мм. Фонтанные арматуры скважин морских месторождений с подводным устьем имеют специальные конструкции для дистанционной сборки и управления.

www.mining-enc.ru

Устьевая арматура: разновидности и устройство

Устьевая арматура – это деталь, которая применяется при добычи нефти для того, чтобы осуществить обвязку нефтепровода, а также герметизацию этого участка. Другими словами можно сказать, что наличие этих приспособлений является обязательным.

Использование устройств

Устьевая арматура используется не только для работы с нефтепроводом. Ее можно также успешно использовать, чтобы проводить исследования глубинного назначения, к примеру. Еще один вариант ее использования – это регулировка отбора жидкости. Все эти примеры достаточно наглядно показывают, что использование устьевой арматуры является неотъемлемой частью нефтедобычи.

Важно добавить, что выбор таких приспособлений осуществляется по специальным критериям, а также все они отличаются тем, что качество их производства очень высоко, как и производительность. К примеру, рабочий диапазон температуры, при котором устьевая арматура способна отлично выполнять свои функции, находится в районе от -60 до +40 градусов по Цельсию. Другими словами, использовать их можно практически в любом климате.

Основные параметры приспособления

Основной определяющей характеристикой для устьевой арматуры стал размер. Средний показатель длины такого приспособления составляет около трех метров. Что касается ширины, то она, естественно, меняется в зависимости от модели, но примерным средним показателем является 715 миллиметров. Последний показатель в плане габаритов – это высота, которая в среднем равна 1,5 метрам.

Еще один важный показатель для данного оборудования – это проход устройства запорного типа. Числовой показатель данного параметра может доходить до 50 миллиметров. Вместе с устьевой арматурой для скважины используется и такое оборудование, как насосно-компрессорное. Диаметр трубы таких устройств может доходить до показателя в 75 мм. Стоит отметить, что арматура данного типа – это не определенное устройство, а набор нескольких важных компонентов, которые выполняют такие цели, как герметизация устья скважины. Кроме того, арматура будет отвечать за распределение потока веществ, которые будут поступать из скважины. Можно регулировать еще и такое летучее вещество, как газ, к примеру.

Конструкция оборудования

Что касается конструкции этого приспособления, то есть несколько основных компонентов. К ним относится, к примеру, головка трубного типа, головка колонного типа и головка самой арматуры. Головка арматуры относится к регулировочно-запорному типу. В качестве компонентов можно выделить даже такие небольшие устройства, как вентили, задвижки запорного типа и некоторые другие мелкие детали подобного рода.

Основное назначение устьевой арматуры – это сдерживание сильного потока давления, а также возможность исследования этого давления внутри самой же конструкции. Для того чтобы запустить арматуру такого типа, обычно используется механический привод. Однако случается так, что давление слишком высокое. В таком случае сдерживаться оно будет или при помощи установок пневматического типа или при помощи гидравлической системы. Стоит также сказать, что может быть устьевая нагнетательная арматура. В таком случае она способна выполнять функции нагнетания или стравливания потоков газа.

Особенности приспособления

Стоит выделить одно очень важное преимущество арматуры такого типа. Если какой-либо элемент выйдет из строя во время работы, то его можно будет заменить, не выводя из эксплуатации всю станцию целиком. Это является одним из наиболее важных критериев, так как в таком случае появляется возможность проведения ремонтных работ, без нарушения временного интервала работы станции. Это одно из основных требований в среде нефтедобычи. Кроме того, это помогает сэкономить значительное количество материальных средств, которые были бы потеряны, пока станция простаивала на ремонте.

Сама по себе конструкция связывается воедино при помощи разнообразных хомутов и разных фланцев. Тут стоит также выделить, что если во всей конструкции у какого-либо элемента возникнет отклонение от номинальных данных, то все другие устройства, принадлежащие к запорному типу и все другие механические элементы, будут выведены из строя. За это отвечает автоматическая система, которой оснащена любая арматура такого типа.

Арматура фонтанного типа

На сегодняшний день существует такая разновидность арматуры, как устьевая фонтанная. Она, в свою очередь, делится на несколько типов. Она может быть тройникового типа или же крестового. Выбор зависит от того, какая была выбрана фонтанная елка. Также она может быть либо двухрядной, либо однорядной. Это определяется количеством насосных трубных изделий, которые будут спускаться вниз, в скважину. Оборудование может быть кранами или задвижками, то есть, отличается типом запорного устройства. Отличие такого типа арматуры еще и в том, что проходное отверстие может быть от 50 до 150 мм. Применяется при давлении от 14 до 140 МПа.

Устройства для скважины нагнетательного типа

Основное предназначение такого типа арматуры – это герметизация скважин нагнетательного типа. Особенностью является то, что можно проводить все работы во время нагнетания в скважину воды. Из основных частей оборудования выделяется трубная головка и елка. Первый элемент используется для того, чтобы герметизировать затрубное пространство. Также необходимо для выполнения определенных ремонтных работ, исследовательских работ, некоторых технологических операций. Состоит данный элемент из таких компонентов, как задвижки, крестовина и несколько элементов для быстрого соединения.

fb.ru

Фонтанная арматура

При прокладывании трубопроводов и выполнении подобного вида разных работ, которые имеют место в различных сферах, где требуется проведение буровых работ, часто приходится использовать такие дополнительные элементы, как фонтанная арматура.



Применение фонтанной арматуры


Арматура фонтанная имеет следующие назначения. С ее помощью происходит обвязка одного или нескольких трубопроводов, происходят контролирующие процессы и управление потоками среды в скважине. Так же с помощью фонтанной арматуры выполняют герметизирующие работы на скважине и проводят отводы для выкидной линии. Таким образом, использование данного оборудования имеет большое значение и влияет на продуктивность всей работы по прокладыванию трубопроводов.


Как правило, использование фонтанной арматуры необходимо в определенных условиях, например, когда при больших нагрузках, которые создаются при избыточном давлении. Или в тех случаях, когда в скважине возможно агрессивное воздействие таких веществ как сероводород, вода минерального характера либо воздействие углекислого газа.



Нередко использование фонтанной арматуры происходит при сильных абразивных нагрузках, когда вода в больших количествах смешана с фракциями разных пород. При использовании фонтанной арматуры важно учитывать то, что данное вспомогательное оборудование должно иметь очень высокие прочностные характеристики и долговечность. Основными видами работ, при которых происходит применение данного оборудования, являются прокладывание нефтяных трубопроводов и при добыче газа.



Характеристики фонтанной арматуры


Поскольку условия, в которых может быть применена фонтанная арматура могут иметь разные нагрузки, ГОСТом предусматриваются несколько типов фонтанной арматуры.







В конструкцию фонтанной арматуры входят такие элементы как обвязка трубного вида и елка фонтанная. Трубная обвязка производит непосредственно обвязывание одного либо нескольких трубопроводов. Осуществляет контроль и управляющие функции за средой в скважине, и пространстве между трубами скважины. Фонтанная елка осуществляет контроль непосредственно за самими скважинным потоком и для направляющих работ потока в места промысловых действий. Расположена елка на трубной обвязке.





Фонтанная арматура имеет такую конструктивную особенность, которая позволяет защитить и предотвратить любое попадание содержимого трубопровода в почву и тем самым выполняет защитную для окружающей среды функцию. В комплектацию фонтанной арматуры непременно входят всевозможные устройства запорного характера, и такое сменное оборудование как дроссели. В конструкцию фонтанной арматуры входит так же такая деталь, как трубная головка.



Особенности конструкции фонтанной арматуры



Данная часть служит для того, что бы к ней могли быть подвешены несколько рядов труб, компрессорно-насосного типа. Посредством такого крепления происходит обеспечение свободного доступа в пространство за трубой. Фонтанная арматура может иметь тройниковый и крестовой вид. У каждого из этих видов есть ряд преимуществ. Так фонтанная арматура тройникового вида дает возможность осуществления ремонтных работ на скважине без приостановки ее работы.



Но поскольку такая конструкция фонтанной арматуры является ассиметричной, то существует вероятность большого опрокидывающего момента. Крестовая арматура имеет такие положительные качества как компактность и достаточную большой уровень устойчивости, поскольку ее конструкция выполнена симметричной. Но к недостаткам данного вида арматуры можно то, что ремонт здесь неосуществим в рабочем режиме скважины.

promplace.ru

Фонтанная арматура – Большая Энциклопедия Нефти и Газа, статья, страница 2

Фонтанная арматура

Cтраница 2

Фонтанная арматура, рабочий манифольд ( манифольдные, за-трубные, выкидные задвижки, обратные клапаны) должны соответствовать рабочему давлению, ожидаемому на устье конкретной скважины. Следует иметь в виду, что давление испытания арматуры должно превышать в 1 5 раза рабочее.
 [16]

Фонтанная арматура предназначена для герметизации устья фонтанных и компрессорных скважин, контроля, регулирования и направления фонтанной струи и закрытия фонтана.
 [17]

Фонтанная арматура, устанавливаемая на колонную головку, предназначена для герметизации устья, а также контроля и регулирования режима эксплуатации фонтанных нефтяных, газовых и газоконденсатных скважин. Соединения деталей и узлов арматуры фланцевые. Основные ее узлы трубная головка и елка. Трубная головка предназначена для подвески одного или двух рядов подъемных труб, их герметизации, а также выполнения технологических операций при освоении, эксплуатации и ремонте скважин. Елка предназначена для направления продукции скважин по выкидам ( струнам), контроля и регулирования режима эксплуатации скважин при помощи установленных на рабочих струнах штуцеров.
 [19]

Фонтанные арматуры различаются по конструктивному исполнению и прочностным показателям: рабочему давлению; размерам проходного сечения ствола; конструкции фонтанной елки и числу спускаемых в скважину рядов труб; виду запорных устройств.
 [20]

Фонтанная арматура во избежание вибрации была закреплена растяжками, идущими к основанию буровой.
 [22]

Фонтанная арматура ( ФА) предназначена для оборудования устья фонтанирующих газовых и нефтяных скважин с целью их герметизации, контроля и регулирования режимов эксплуатации.
 [24]

Фонтанная арматура ( елка) тройникового типа имеет два тройника. Верхний является рабочим, нижний-резервным. Он используется только во время ремонта или замены верхнего. Фонтанная арматура тройникового типа имеет большую высоту ( до 5 м от поверхности земли), неудобна в обслуживании, неуравновешена.
 [26]

Фонтанная арматура выпускается на рабочее давление 4; 7 5; 12 5; 20; 30; 35; 70 и 100 МПа. Внутренний диаметр фонтанной арматуры 63 или 100 мм выбирают в зависимости от дебита скважины и давления газа. Научно-технический прогресс в добыче газа приводит к необходимости увеличения диаметра эксплуатационной колонны и дебита скважины, а следовательно, диаметра фонтанной арматуры.
 [28]

Фонтанная арматура выходит из строя, главным образом, вследствие сероводородного растрескивания ее деталей – 77 42 % от общего числа разрушений наземного оборудования скважин. На ОГКМ применяется запорная арматура шести зарубежных фирм, которые используют при ее изготовлении свыше шестидесяти различных марок материалов. Разрушение фонтанной арматуры из стали ферритно-аустенитного класса типа 08Х20Н12МЗБТЛ происходит за счет роста межкристал-литных коррозионных трещин от внутренней поверхности, вдоль образующих корпуса.
 [29]

Фонтанная арматура с выкидной линией соединяется мани-фольдом, который включает запорные и предохранительные устройства, тройники и другие элементы. Запорные устройства в фонтанной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.
 [30]

Страницы:  

   1

   2

   3

   4

   5




www.ngpedia.ru

90zavod.ru

Фонтанная арматура

ФОНТАННАЯ АРМАТУРА (а. Christmas tree; н. Eruptionskreuz, Eruptionsarmatur; ф. tete d'eruption, tete d'eсоulement, "arbre de Noel"; и. armadura de surtidores) — комплект устройств, монтируемый на устье фонтанирующей скважины для его герметизации, подвески лифтовых колонн и управления потоками продукции скважины.

Фонтанная арматура должна выдерживать большое давление (при полном закрытии фонтанирующей скважины), давать возможность производить замеры давления как в лифтовых трубах, так и на выходе продукции из скважины, позволять выпускать или закачивать газ при освоении скважины. Фонтанная арматура включает колонную и трубную головки, фонтанную ёлку и манифольд (рис.). Колонная головка, расположенная в нижней части фонтанной арматуры, служит для подвески обсадных колонн, герметизации межтрубных пространств и контроля давления в них. При простейшей конструкции скважины (без промежуточных технических колонн) вместо колонной головки используют колонный фланец, устанавливаемый на верхней трубе эксплуатационной колонны. Трубная головка монтируется на колонной головке и служит для подвески и герметизации лифтовых колонн при концентрическом или параллельном спуске их в скважину.

Фонтанная ёлка устанавливается на трубной головке и служит для распределения и регулирования потоков продукции из скважины. Состоит из запорных (задвижки, шаровые или конические краны), регулирующих устройств (штуцеры постоянного или переменного сечения) и фитингов (катушки, тройники, крестовины, крышки). Манифольд связывает фонтанную арматуру с трубопроводами. Элементы фонтанной арматуры соединяются фланцами или хомутами. Для уплотнения внутренних полостей используют эластичные манжеты, наружных соединений — жёсткие кольца, большей частью стальные. Привод запорных устройств ручной, при высоком давлении пневматический или гидравлический с местным, дистанционным или автоматическим управлением. При отклонении давления продукции скважины от заданных пределов или в случае пожара на скважине автоматически закрываются запорные устройства. Давление во всех полостях контролируется манометрами. Запорные и регулирующие устройства могут дублироваться и заменяться под давлением при работе скважины, возможна также смена под давлением фонтанной ёлки. Для спуска в работающую скважину приборов и другого оборудования на фонтанную арматуру устанавливают лубрикатор — трубу с сальниковым устройством для каната или кабеля, в которой размещается спускаемое в скважину оборудование. Рабочее давление фонтанной арматуры 7-105 МПа, проходное сечение центрального запорного устройства 50-150 мм. Фонтанные арматуры скважин морских месторождений с подводным устьем имеют специальные конструкции для дистанционной сборки и управления.

www.mining-enc.ru

Фонтанная арматура - Большая Энциклопедия Нефти и Газа, статья, страница 1

Фонтанная арматура

Cтраница 1

Фонтанная арматура состоит из трубной головки и фонтанной елки. Трубная головка служит для подвешивания фонтанных труб и герметизации пространства между ними и эксплуатационной колонной. Трубная головка резьбовой арматуры для оборудования скважины двухрядным лифтом показана на фиг.  [1]

Фонтанная арматура подвергается действию высоких температур и давлений. Однако по своим эксплуатационным характеристикам ( дебит, давление, температура, газовый фактор и др.) фонтанные скважины бывают различными. Поэтому возникает необходимость иметь фонтанные арматуры, рассчитанные на различные условия работы.  [3]

Фонтанная арматура выпускается на рабочие давления 4; 7 5; 12 5; 20; 30; 35; 70 и 100 МПа. Внутренний диаметр фонтанной арматуры ( 63 или 100 мм) выбирают в зависимости от дебита скважины. Возрастание дебита скважины приводит к увеличению диаметра эксплуатационной колонны, а следовательно, диаметра фонтанной арматуры.  [4]

Фонтанная арматура состоит из трубной головки, фонтанной елки, запорных устройств с ручным, дистанционным и автоматическим управлением и регулирующих устройств.  [6]

Фонтанная арматура для подводной эксплуатации состоит из фонтанной елки с гидравлическими задвижками, муфты для соединения елки с подводным устьем скважины, выкидных линий, направляющих и центрирующих устройств.  [8]

Фонтанная арматура предназначена для герметизации, регулирования режима эксплуатации и направления потока скважинной жидкости в специальную установку - газоотделитель. Арматура позволяет контролировать затрубное пространство между эксплуатационной колонной и насосно-компрессорными трубами. Она состоит из двух основных узлов: елки и головки.  [9]

Фонтанная арматура предназначена для обвязывания одного или нескольких скважинных трубопроводов, а также контроля и управления потоком скважинной среды. Манифольд позволяет выполнять операции по переключению потока среды с одного наземного трубопровода на другой, а также по подсоединению насосных агрегатов и другого технологического оборудования.  [10]

Фонтанная арматура состоит из колонной головки с фланцами типа С-22-00, крестовины типа С-600, верхнего переводника, специального фланца типа А-45 и катушки для подвески насосно-компрессорных труб типа ИЗО-Е.  [11]

Фонтанная арматура предназначена для герметизации устья скважины, направления потока скважинкой жидкости в коммуникации нефте-газосбора, контроля и регулирования режима эксплуатации скважины.  [12]

Фонтанные арматуры, применяемые на промыслах страны и за рубежом, включают трубную головку и фонтанную елку. Как правило, эти узлы смонтированы друг на друге и арматура представляет собой вертикальное сооружение значительной парусности.  [13]

Фонтанная арматура должна собираться полным комплектом шпилек с прокладками, предусмотренными техническими нормами на поставку арматуры.  [14]

Фонтанная арматура предназначена для герметизации устья скважины, в связи с чем устойчивость ее при воздействии внешних сил играет основную роль в предотвращении открытых фонтанов. Как указывалось, наиболее перспективно для повышения надежности арматуры уменьшение ее парусности за счет снижения высоты и размещения основных узлов в горизонтальной плоскости.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Фонтанная арматура - Большая Энциклопедия Нефти и Газа, статья, страница 2

Фонтанная арматура

Cтраница 2

Фонтанная арматура, рабочий манифольд ( манифольдные, за-трубные, выкидные задвижки, обратные клапаны) должны соответствовать рабочему давлению, ожидаемому на устье конкретной скважины. Следует иметь в виду, что давление испытания арматуры должно превышать в 1 5 раза рабочее.  [16]

Фонтанная арматура предназначена для герметизации устья фонтанных и компрессорных скважин, контроля, регулирования и направления фонтанной струи и закрытия фонтана.  [17]

Фонтанная арматура, устанавливаемая на колонную головку, предназначена для герметизации устья, а также контроля и регулирования режима эксплуатации фонтанных нефтяных, газовых и газоконденсатных скважин. Соединения деталей и узлов арматуры фланцевые. Основные ее узлы трубная головка и елка. Трубная головка предназначена для подвески одного или двух рядов подъемных труб, их герметизации, а также выполнения технологических операций при освоении, эксплуатации и ремонте скважин. Елка предназначена для направления продукции скважин по выкидам ( струнам), контроля и регулирования режима эксплуатации скважин при помощи установленных на рабочих струнах штуцеров.  [19]

Фонтанные арматуры различаются по конструктивному исполнению и прочностным показателям: рабочему давлению; размерам проходного сечения ствола; конструкции фонтанной елки и числу спускаемых в скважину рядов труб; виду запорных устройств.  [20]

Фонтанная арматура во избежание вибрации была закреплена растяжками, идущими к основанию буровой.  [22]

Фонтанная арматура ( ФА) предназначена для оборудования устья фонтанирующих газовых и нефтяных скважин с целью их герметизации, контроля и регулирования режимов эксплуатации.  [24]

Фонтанная арматура ( елка) тройникового типа имеет два тройника. Верхний является рабочим, нижний-резервным. Он используется только во время ремонта или замены верхнего. Фонтанная арматура тройникового типа имеет большую высоту ( до 5 м от поверхности земли), неудобна в обслуживании, неуравновешена.  [26]

Фонтанная арматура выпускается на рабочее давление 4; 7 5; 12 5; 20; 30; 35; 70 и 100 МПа. Внутренний диаметр фонтанной арматуры 63 или 100 мм выбирают в зависимости от дебита скважины и давления газа. Научно-технический прогресс в добыче газа приводит к необходимости увеличения диаметра эксплуатационной колонны и дебита скважины, а следовательно, диаметра фонтанной арматуры.  [28]

Фонтанная арматура выходит из строя, главным образом, вследствие сероводородного растрескивания ее деталей - 77 42 % от общего числа разрушений наземного оборудования скважин. На ОГКМ применяется запорная арматура шести зарубежных фирм, которые используют при ее изготовлении свыше шестидесяти различных марок материалов. Разрушение фонтанной арматуры из стали ферритно-аустенитного класса типа 08Х20Н12МЗБТЛ происходит за счет роста межкристал-литных коррозионных трещин от внутренней поверхности, вдоль образующих корпуса.  [29]

Фонтанная арматура с выкидной линией соединяется мани-фольдом, который включает запорные и предохранительные устройства, тройники и другие элементы. Запорные устройства в фонтанной арматуре применяют двух типов: прямоточные задвижки с уплотнительной смазкой и пробковые краны.  [30]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
