Назначение и классификация фланцев

Назначение фланцев

Итак, разберёмся, что такое фланец, для каких целей его используют? Какие типы фланцев бывают?

Фланец – это металлическая деталь различной геометрической формы, используемая в трубопроводных арматурах для герметичного и прочного присоединения элементов трубопроводов друг к другу и к специальному оборудованию. Равномерно по периметру фланец имеет отверстия для обеспечения прочного соединения деталей с помощью шпилек, болтов и других крепежных элементов. В настоящее время производят 9 вариантов фланцев разной формы и размеров площади стыка.

Фланцы любого типа и назначения в большинстве случаев изготавливают из стали широкого ряда марок. Выбор материала определяется рабочей средой, для использования в которой предполагается фланец.

В настоящее время наибольшее распространение в производстве фланцев получили марки стали:

углеродсодержащая конструкционная сталь 20 (ст. 20). Фланцы из данной марки стали в основном используют при монтаже трубопроводов с жидкой и газовой рабочей средой (пар, вода и др.) при температурах носителя и окружающей среды от минус 40 до плюс 475°С;

низколегированная конструкционная сталь 09г2с (ст. 09Г2С), широко применяемая для сварных конструкций. Такие фланцы могут выдерживать рабочий диапазон температур от минус 70 до плюс 475°С и предназначены для трубопроводных магистралей нефтеперерабатывающей и газоперерабатывающей промышленности;
криогенная конструкционная сталь 12Х18Н10Т для фланцев, применяемых в трубопроводных конструкциях для агрессивных сред в химической промышленности с рабочим диапазоном температур от минус 196 до плюс 350°С;
коррозионно-стойкая сталь 10Х17Н13М2Т работоспособна в рабочих средах повышенной агрессивности, имеет продолжительные сроки эксплуатации. Обладает высокой устойчивостью к воздействию коррозии различной природы (электрохимической, химической, межкристаллической, коррозии под напряжением и др.
) в интервале температур от минус 196 до плюс 600°С;
жаропрочная легированная сталь марки 15Х5М применяется для изготовления соединяющих элементов трубопроводов с повышенной устойчивостью к окислительным процессам в температурных условиях до
600-650°С.

Нормативная отраслевая документация

Способы производства фланцев, используемые материалы, технические характеристики, рекомендуемые области их назначения в Российской Федерации регламентированы государственными и межгосударственными отраслевыми стандартами.

Таблица 1 — Типы фланцев и соответствующие им ГОСТы

На современном этапе существует 2 подхода к классификации фланцев: по типу соединения и способу изготовления.

Типы фланцев по способу соединения

Воротниковый

Данный тип фланцев предназначен для эксплуатации в температурном диапазоне от минус 253 до плюс 600°С в конструкциях с чрезвычайно высоким давлением. Он имеет конусообразное исполнение, что позволяет обеспечить работоспособность арматуры в указанных условиях. Сглаженный переход воротникового фланца в корпус трубопровода достигается за счёт внедрения конуса фланца, его наибольший диаметр должен соответствовать диаметру корпуса трубопровода. Конструкция фланца эффективно снижает появление возможных препятствий при прохождении рабочей среды, турбулентности потока и способствует распределению возникающих напряжений в трубопроводе.

Свободный (накидной)

Фланцы данного типа разработаны в таком исполнении, что они свободно вращаются и перемещаются вдоль каркаса трубопровода, что упрощает устройство выемок для крепежных элементов. Их не требуется приваривать или жестко фиксировать. Соединение трубопроводов осуществляется двумя сварными швами по углам на внешней и внутренней поверхностях. Данные фланцы не имеют выпуклой поверхности. Радиус поверхности стыка обычно стандартный и совпадает с радиусом трубы и остальных используемых фланцев. Часто используются в комплекте с фланцами других типов.

Предназначены для невысоких рабочих давлений и температурного диапазона от минус 30º до плюс +300°С. Имеют небольшие сроки службы и не применяется в трубопроводах с жидкой рабочей средой. Тем не менее, сделанный из качественной углеродистой стали, фланец свободного типа эффективен как бюджетный вариант исполнения для применения в коррозийно-устойчивых трубопроводах.

Раструбный

Исторически фланцы раструбного типа были предназначены для труб малого диаметра с высоким рабочим давлением. Сроки их службы по сравнению с фланцами свободного типа значительно выше. В настоящее время используются для соединений арматуры, работающей в температурном диапазоне от минус 20 до плюс 70°С. Соединение с каркасом трубы достигается сваркой с одного угла на внешней поверхности фланца. Недостатком фланца данного типа является высокая вероятность разрыва, особенно в коррозионно-неустойчивых трубопроводах, поэтому их использование ограничено.

Приварной плоский

Фланцы данного типа применимы в диапазоне рабочих температур от минус 70º до плюс 450ºС и максимальных давлений до 2,5 МПа. Являются наиболее распространенными, просты в изготовлении и имеют относительно низкую стоимость. Обычно, имеют конструкцию различной геометрической формы с отверстием под заданный диаметр арматуры и отверстиями под крепежные элементы.

При стягивании фланцев данного типа болтами или шпильками получается косвенное бесконтактное соединение только за счёт уплотнительной прокладки. Могут применяться, в том числе, и в качестве опорных элементов для трубных конструкций различных технических объектов. Приварные плоские фланцы обеспечивают прочное присоединение опор к основанию и хорошо подвергаются демонтажу путем открепления болтов или шпилек.

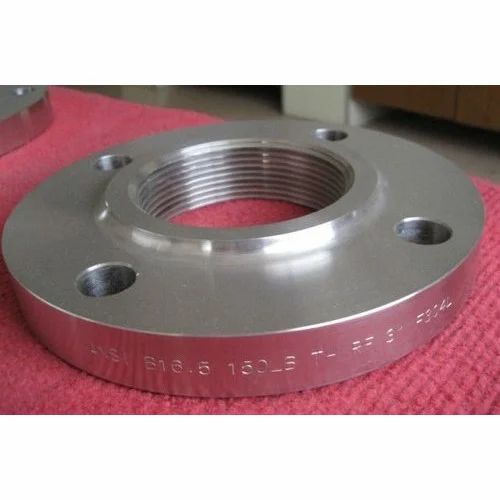

Резьбовой

Резьбовые фланцы предназначены для объектов, эксплуатируемых в специфических условиях. Главное преимущество состоит в возможности их фиксирования на трубе без применения сварочных работ, только за счёт резьбового соединения, в редких случаях их совмещением.

Резьбовые фланцы часто используются в трубах небольшого диаметра и не применимы для конструкций, выполненных из труб малой толщины, так как нет возможности нанести на них резьбу.

Глухой

Глухой фланец (заглушка) представляет собой плоскую деталь без центрального отверстия под трубопровод, но с отверстиями по диаметру под крепежные элементы. Цель его применения – временное или постоянное перекрытие («заглушка») рабочего потока на торцевых концах каркаса трубы.

Широкое распространение заглушки получили в газопроводах, холодных водопроводных магистралях, системах ливнестоков и др. Температурный диапазон применения достаточно широк: от минус 70 до плюс 600°С.

Классификация по способу изготовления

Данная классификация основывается на промышленных способах изготовления металлических фланцев.

Ковка. Способ ковки металлических деталей основывается на пластичных свойствах металла. Заключается в многократной обработке металлической заготовки под давлением, за счёт чего достигаются требуемые конструкторской документацией технические параметры изделия.

Центробежное электрошлаковое литье (ЦЭШЛ). Сырье (металлы, сплавы металлов) для таких деталей подвергается электрошлаковой переплавке. После чего отправляется в форму для создания заготовки. Такой метод позволяет создавать заготовки с минимальными припусками, которые удаляются при помощи резки. Данная технология позволяет изготавливать фланцы больших диаметров.

Горячая штамповка. Штамповка – достаточно производительный технологический способ и представляет многостадийный процесс, осуществляемый в 4 этапа: осадка, формообразование, прошивка, обрезка. Данным методом получают заготовки заданной формы и размеров. Штампованные заготовки, как и литьевые, подвергаются механической доработке до заданных размеров чаще всего методом резки.

Изготовление из раскатных колец. Данный метод основывается на изготовлении заготовок путем раскатки из металлических колец, после чего деталь подвергается механической обработке. Подходит для изготовления фланцев больших размеров.

Резка. Способ, используемый для обработки металлических заготовок, при котором с детали снимаются шероховатости и припуски. Осуществляется на металлорежущих станках. В настоящее время существуют разновидности резки: электроискровая, лазерная, ультразвуковая, химическая и др. В результате получают изделия с требуемыми техническими характеристиками.

Как мы убедились, типов, вариантов исполнений и способов изготовления фланцев достаточно много. При выборе фланца, как составляющей трубопроводной арматуры, должное внимание следует обратить на материал, производителя, соотношение цена-качество изделия. Правильно выбранный фланец поможет обеспечить надежность и работоспособность всей трубопроводной технической конструкции.

Виды Фланцев Стальных, Цена Фланца. Фото

Фланцы стальные – это детали трубопроводов стальные, которые применяются для соединения трубопроводной арматуры с трубами. При помощи фланца стального можно герметично соединять две части трубы.

Для изготовления фланцевых соединений используется марки стали 09Г2С, ст20 или 12X18h20T.

Конструкция фланца стального представляет собой как кольцо из стали, в котором проделаны отверстия для крепления детали к трубе или трубопроводной арматуре. По центру фланцевых деталей имеется отверстие для подвода трубопровода к фланцу. Проходной диаметр отверстия фланца должен быть одного размера с диаметром присоединяющей к нему трубы.

Для крепления фланцев к трубопроводу – их сначала наваривают по краям двух труб, а потом стягивают две части при помощи болтов или шпилек.

Стальные фланцевые детали подразделяются на несколько типов в зависимости от конструкции и назначения.

Типы стальных фланцев:

плоский;
воротниковый;
свободный;
сквозной;
резьбовой;
заглушка.

Преимущества стального фланца

Большим преимуществом стальных фланцевых деталей является то, что они очень прочны и отлично выдерживают экстремальные перепады температур окружающей или рабочей среды. Также фланцевые соединения устойчивы к коррозии и неблагоприятному воздействию агрессивной рабочей среды на корпус изделия, а также детали из стали меньше подвержены ржавлению. Стальные фланцы обеспечивают герметичное соединение труб и арматуры любой конструкции и размера.

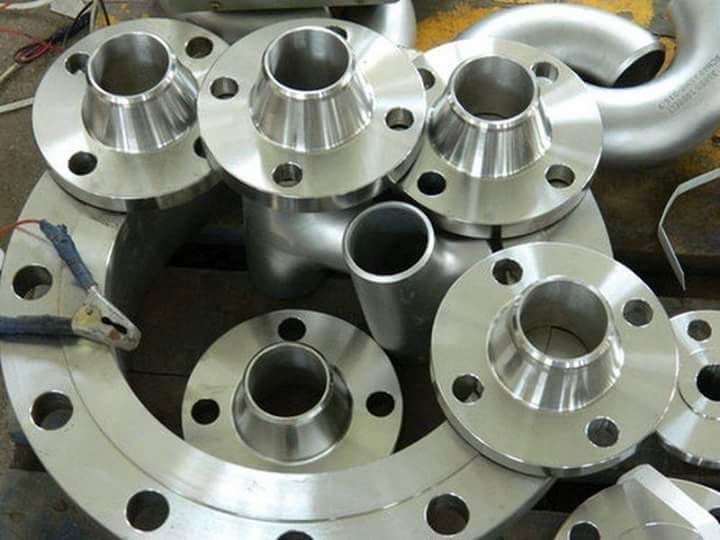

Фланец воротниковый

Воротниковый фланец – это трубопроводная деталь, в своей конструкции имеет юбочное кольцо, при помощи которого фланец соединяется с трубой. После стыковки детали с трубой, его обваривают сварочным швом.

Важно: приварные встык фланцы не насаживают, а пристыковывают к трубе обваривают с одной стороны, что позволяет упростить и ускорить дальнейшие монтажные работы.

Фланцы воротниковые широко применяются на трубопроводах среднего и высокого давления, изготовленные из легированной стали по ГОСТ 12821-80. Максимальная температура рабочей среды в трубе может достигать до +300°C и условное давления Ру 16 кгс/см2 (16 МПа). Диаметр фланцев может быть от 15 до 500 мм, в зависимости от диаметра используемой трубы заказчиком.

Изготавливаются воротниковые фланцы методом штамповки или литья. Второй способ менее трудозатратный, но при таком способе производства, возможны образования воздушных пор в корпусе изделия – это негативно может сказаться на дальнейшей его эксплуатации при возникновении высокого давления или перепадов температур в трубопроводной системе. Поэтому в магистральных трубопроводах, где возникают экстремальные условия в процессе эксплуатации при транспортировке рабочей среды, рациональнее использовать фланцевые соединения изготовленные методом горячей штамповки.

Фланец плоский

Плоский фланец – используется в качестве детали трубопровода, представляет собой плоский стальной диск, который предназначен для соединения трубы с трубопроводной арматурой. Изготавливается по ГОСТ 12820-80. Плоские фланцевые соединения нельзя применять на магистральных линиях с высокой токсичной, взрыво- и пожароопасной средой.

Проходной диаметр плоских фланцев на несколько миллиметров больше внешнего диаметра трубопровода, чтобы было удобно деталь насаживать на трубу. После этого насаженный фланец обваривают электро- или газосваркой в месте соединения.

Чтобы демонтировать плоский фланец, необходимо газовым резаком сдувать старый шов по направлению к фланцу. После демонтажа старой детали и установки новой, необходимо тщательно обработать поверхность трубы.

Уплотнительным материалом для плоских фланцев используют прокладки, они герметично защищают фланцевое соединение от протечек и выхода рабочей среды.

Чертеж плоских и воротниковых фланцев

Компания АкваКомплект занимается поставкой фланцевых деталей различного типа.

Преимущества компании АкваКомплект:

наличный и безналичный расчет;
консультация по любым возникшим вопросам;
соблюдаем сроки поставки;
большой опыт работы по продаже трубопроводной арматуры и сантехнического оборудования.

Цена фланца

На такие незаменимые соединительные элементы как фланец цена остается весьма привлекательной.

Сравнительно низкая цена фланца связана с тем, что они являются довольно простыми деталями, чье производство уже досконально изучено и в значительной мере автоматизировано. Простота, между тем, не исключает высокой надежности, а наоборот, способствует ей. Что мы можем наблюдать на примере фланцев. Основными средствами крепления являются болты или шпильки. Шпильки, конечно, более предпочтительны, так как позволяют стянуть фланцы максимально плотно.

Впрочем, на плотность стяжки, а соответственно и ее герметичность, во многом влияет материал прокладки. Кроме герметичности фланцевое соединение позволяет заметно упрочить трубопровод. При деформирующем усилии фланцы редко разрываются, в то время как резьбовое соединение и, тем более, сварные швы в подобных условиях приходят в негодность.

Именно эта особенность влияет на выбор данного типа сочленения трубопроводов при монтаже крупных магистралей для передачи самых разнообразных сред — и газов, и жидкостей, и агрессивных веществ. Фланцы, как уже было сказано выше, просты, но надежны, и это позволяет им быть полезными на самых разнообразных типах трубопроводов. В любой ситуации, где требуется превосходное качество соединения лучше использовать фланцы, особенно, если учитывать, что они выпускаются в широчайшем ассортименте.

На данный момент на фланец цена не кусается и это еще один стимул использовать их более широко и в промышленности и в быту. Решив отдать предпочтение этому простому, но очень надежному крепежному элементу вы избавите себя от множества проблем, как при монтаже, та и при демонтаже, и еще не раз похвалите себя за дальновидность, ведь современный трубопровод немыслим без фланцевого соединения!
