Фланцы ASME

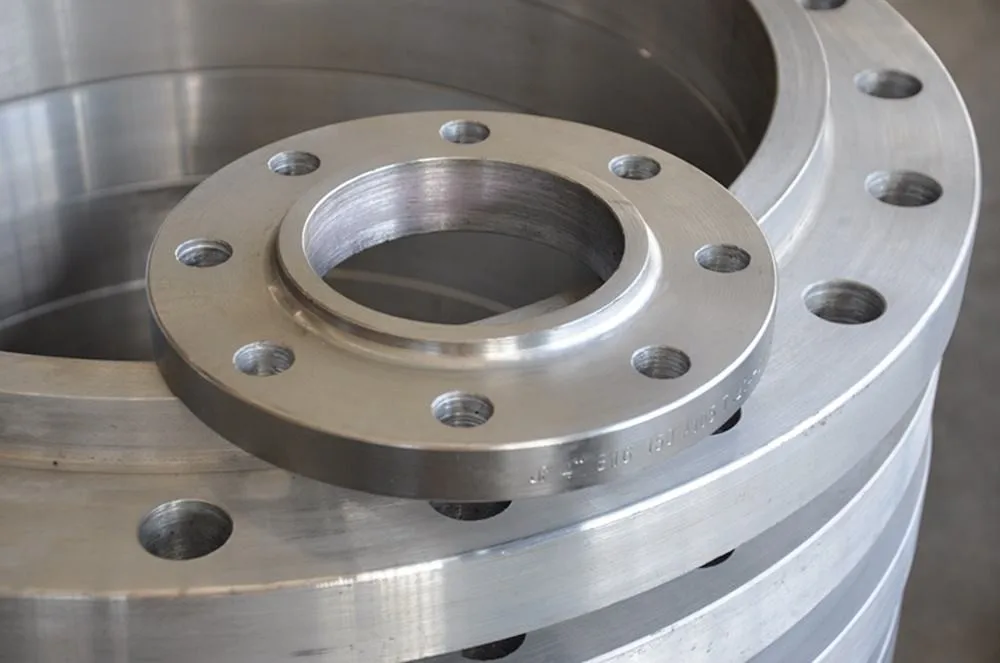

Фланцы ASME 16.5Компания «Петротех» изготавливает фланцы стандарта ASME из сталей производства РФ, наиболее близких по свойствам и характеристикам зарубежным материалам. Все заготовки для производства фланцев имеют заключения химического анализа от литейного производства.
Производство фланцев ASME под заказ:
Фланцы по стандарту ASME 16.5 изготавливаются под заказ
следующих типов:
- Slip On flanges
- Welding Neck flanges
- Blind flanges
- Socket Welding flanges
Размеры фланцев DN 50- DN 900 или 2″- 36″ дюймов.
Фланцы ASME 16.5 Class 150 — 3000 ; Давление: PN 20- PN 450 кгс/ см2
Материал: Указывается заказчиком.
Типы исполнения поверхности: RF, LM, LF, SF, SM, LT, LG, ST,SG, RTG
Купить фланцы ASME: zakaz@petroteh.
com Позвонить +7(962)686- 38- 40Задать вопрос, получить консультацию в ООО «Петротех»
Стандарт ASME
Стандарт ASME 16.5 — это сборник нормативов по изготовлению, испытаниям и производству деталей трубопроводов, резервуаров или другого оборудования, работающего под гидравлическим давлением, принятый в США. Название стандарта- это аббревиатура Американского общества инженеров- механиков (American Society of Mechanical Engineers). Деятельность данного общества проходит в составе промышленных групп ANSI ( American National Standarts Institute).
Что такое фланец ASME и в чем в чем состоит различие между фланцами ГОСТ и стандартом ASME читайте на нашей странице.
Разделы страницы- Размеры фланцев ASME. Сравнение с ГОСТ
- ASME 16.5 типы
- Таблица давлений ASME class / ISO
- Фланцы ASME: Типы уплотнительных поверхностей
- Фланцы ASME 16.
5: Маркировка и обозначения - Информация для заказчика фланцев ANSI
5: Маркировка и обозначенияРазмер фланца ASME 16.5
Надо помнить, что крепежные отверстия имеют размерность диаметра в дюймах и рассчитаны на крепеж с дюймовой резьбой, в которой шаг рассчитывается исходя из количества витков на 1 дюйм.
В заявке на производство фланцев стандарта ASME 16.5 необходимо указывать точный наружный диаметр трубы, так как присоединительный размер или внутренний диаметр фланца в стандарте не указан.
Размер фланца ASME 16.5 / ГОСТ: Сравнительная таблица диаметров
| D” дюйм | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 3 1/2 |
| DN мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | —— |
| D” дюйм | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| DN мм | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
При переводе линейных размеров из дюймов в мм необходимо помнить, что
1 дюйм = 25 мм
Типы фланцев по ASME 16.
5Обозначение фланца стандарта ASME 16.5 указывает на тип соединения со стальной трубой
Типы фланцев ANSI / Тип по ГОСТ
| Стандарт ASME / ANSI | Тип |
| Фланец SO ASME 16.5 Slip on flange | Плоский |

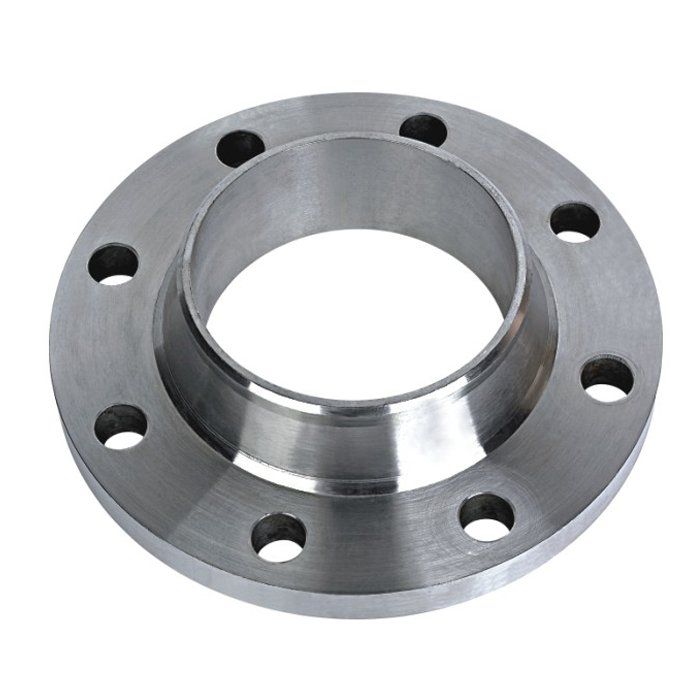

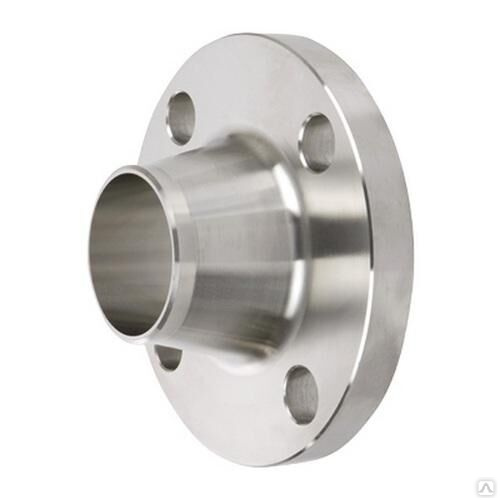

| Фланец WN ASME 16.5 Welding Neck flange | Воротниковый |
| Фланец BL ANSI Blind flange | Заглушка (глухой фланец) |
| Фланец ASME TH (Threaded flanges) | Резьбовой |
| Фланцы LP (Lapped) / LJ (Lap Joint) | Накидной / Нахлесточный |
| Фланец SW /Socket Welding flanges ASME 16.5 | Переходной приварной |
Обозначение Class в стандарте ASME 16.5 указывает давление рабочей среды в линии трубопровода или фланцевом соединении.
Class — это аналог PN для обозначения максимального давления в ГОСТ.
Сравнительная таблица давлений ANSI / ASME и ГОСТ (ISO)
| ANSI flanges | class 150 | class 300 | class 400 | class 600 | class 900 | class 1500 | class 2500 |
| ГОСТ PN ISO | 20 | 50 | (68) | 100 | 150 | 250 | 420 |
| Фланцы ASME 16.5 / ANSI Исполнение поверхности | ГОСТ Вид поверхности |
| фланец RF | Соединительный выступ |
| LM | Выступ большой |
| LF | Впадина большая |
| SF | Впадина малая |
| SM | Выступ малый |
| LT | Шип крупный |
| LG | Паз крупный |
| ST | Шип малый |
| SG | Паз малый |
| RTG | Под прокладку овального сечения |
Маркировка фланца ASME 16.
5 указывает размер , предельно допустимое давление (class), тип уплотнительной поверхности под фланцевую прокладку, марку стали. Обычно наносится на боковую поверхность методом клеймения или несмываемой краской по трафарету.
Пример маркировки ASME :
Фланец ASME B16.5 class 150, 2” SO LM ASTM 105 — плоский SO, диаметр 2 дюйма (Ду 50), на давление 20 кгс/ см2, с выступом (RF), сталь ASTM 105 (Ст 20)
Фланец ASME B16.5 class 300, 4” WN RF 08Х18Н10Т – воротниковый WN, диаметр 4 дюйма (Ду 100), давление 50 кгс/ см2 , с соединительным выступом (RF), материал: нержавеющая сталь 08Х18Н10Т
Производство фланцев ASME. Форма заказа.При заказе на изготовление продукции по стандарту необходимо указать требуемый внутренний диаметр. Для воротникового фланца WN для диаметров 12” требуется указывать толщину стенок стальной трубы под приварку.
Стандарт ASME приводит таблицы марок сталей ASTM для деталей трубопроводов, но данные марки стали практически не имеют распространения на территории РФ и имеют различия по химическому составу, прочностным характеристикам от сталей ГОСТ. Специалисты ООО»Петротех» помогут подобрать российские аналоги сталей близкие по свойствам и составу.
Купить фланцы ASME 16.5 или сделать заказ в ООО «Петротех» из следующих марок стали:
- Ст 20
- 09Г2С
- 08Х18Н10Т
- 12Х18Н10Т
Размеры фланцев и прочую техническую информацию смотреть:
«Справочник ГОСТов»
Технические специалисты ООО «Петротех» всегда готовы оказать Вам помощь в подборе крепежа , прокладок или ответить на интересующие Вас вопросы!
ОФОРМИТЬ ЗАЯВКУ НА СТР. «КОНТАКТЫ»
Все изделия ООО «Петротех» сопровождаются необходимыми сертификатами и паспортами.
Гарантийный срок — 1 год с момента продажи.
Фото фланцев ASME производства ООО «Петротех»
смотрите на странице «Наши работы»
