Что такое экономайзер: для чего нужен экономайзер, конструктивные особенности экономайзера котла

Содержание

для чего нужен экономайзер, конструктивные особенности экономайзера котла

При использовании автономной системы отопления вы имеете много преимуществ по сравнению с отопительной централизованной системой. Например, вы можете самостоятельно регулировать температуру воздуха в помещении и устанавливать дополнительные приборы. В такой системе расход ресурсов намного меньше.

Для того чтобы повысить КПД устанавливают экономайзер. Хоть такое устройство стоит недешево, но оно окупается через несколько лет. Но для устройства экономайзера потребуется много свободного места, так как он обладает большими габаритами.

Содержание:

  1. Для чего нужен экономайзер
  2. Виды экономайзера
  3. Конструктивные особенности экономайзера котла
  4. Принцип работы

Для чего нужен экономайзер

Экономайзер экономит расход топлива, которое требуется для подогрева воды, которая используется для отопления дома.

А также заранее предусматривает расход энергии отходящих газов. При том, что до его устройства они не использовались.

Водогрейные и паровые котлы являются современными. Раньше все модели были примитивными. Не было известно, как увеличить коэффициент полезного действия прибора, а также не был предусмотрен отвод пора. Со временем стало возможным подключать к котлам воздухоподогреватель, экономайзер, пароперегреватель и др.

За счет экономайзера котла подогревается вода еще до подачи в котел отопления. В топке есть трубы, по которым проходит газ. Именно в этом и заключается принцип подогрева. Для того чтобы увеличить теплообмен устраивают трубы в шахматном или змеевидном расположении. На электростанции котел работает так же. Единственным отличием является забор пара, который происходит при помощи паровой мощной турбинной установки.

Если вы установите паровую турбину, то КПД повысится от 10 до 15%. Все продукты сгорания имеют разную влажность. Связано это с содержанием серной кислоты и углекислого газа.

Поэтому в зависимости от вида топлива будет выделяться разное количества газов. Такие газы используются для подогрева воды экономайзером. Таким образом, происходит увеличение КПД устройства, а также уменьшается количество выбросов в атмосферу.

Виды экономайзера

Экономайзеры разделяются по степени подогрева воды, материалу, принципу действия, типу нагрева поверхности и условиям компоновки:

  1. Кипящие и некипящие.
  2. Паровые и водогрейные.
  3. Стальные и чугунные.
  4. Контактные и поверхностные.
  5. Ребристые и гладкотрубные.

Каждый вид имеет много моделей. Это связано с технологией применения и свойствами материала. Он позволяет взаимодействовать с паром.

Конструктивные особенности экономайзера котла

Устроен экономайзер котла следующим образом:

  • Основой экономайзера являются трубы, изготовленные из нержавейки. Они согнуты в змеевики и объединяются в пакеты с заданным количеством секций отдельно в каждой зоне.

  • Располагать их необходимо в шахматном порядке. Так как, исходя из свойств теплообмена, располагать в коридорной компоновке невыгодно.
  • В системе устроено две трубы. Одна из них забирает воду, а другая подает. Экономайзеры бывают кипящими и некипящими. Они различаются по допустимой конденсации теплоносителя во время работы, а также температурой внутренней среды.
  • Дополнительно устанавливаются разные контрольные приборы. При любых отклонениях от нормы они будут оповещать.

Но при устройстве дополнительного оборудования необходимо учитывать особенности системы. Чтобы избежать различных поломок. Расчет может произвести только квалифицированный мастер.

Купить экономайзер котла можно уже в готовом виде. Или же сделать индивидуальный чертеж, по которому вам изготовят оборудование. Таким образом, можно добиться высокого значения КПД. В промышленных целях это поспособствует уменьшению стоимость экономайзера.

Принцип работы

Самыми простыми и доступными являются поверхностные экономайзеры. Но они ограничиваются малым коэффициентом полезного действия и имеют ограничения по температуре использования.

Такие экономайзеры разделяют на теплофикационные и питательные. Первый вид нагревает воду для системы отопления. А питательные греют воды для отопительных котлов. Но первый вид является более затратным, так как расходует большее количество воды.

Для того чтобы обеспечить баню или прачечную водой част используют контактный экономайзер. Но для их работы необходимо установить промежуточные теплообменники. Такие экономайзеры устанавливают как дополнительный к поверхностному.

Чугунные экономайзеры отличаются своей стойкостью к механическим и химическим повреждениям, а также долговечностью. Но давление в трубах должно быть не более 2,4 мПа. К недостаткам такого устройства можно отнести:

  1. Большие габариты в отличие от других моделей.
  2. Практически не защищены от гидравлических ударов.
  3. Низкие тепловые и экономические показатели. Связано это с быстрым загрязнением оборудования золой и сажей. В связи с этим тяжело обслуживать экономайзер.
  4. Теплопередача низкая в сравнении с другими экономайзерами.

Но, тем не менее, они широко применяются благодаря своей долговечности и практичности. Но в последнее время более востребованными стали стальные экономайзеры, так как они имеют большой диапазон применения.

Такие экономайзеры используют в отопительных котлах, которые работают на газе с избыточным давлением пара не более 23 кгс/см2. А также на входном коллекторе температура должна быть определенной. Зависит она от типа топлива.

Если чугунные экономайзеры не могут быть кипящими, то стальные бывают двух типов. В кипящих устройствах вода на 20% превращается в пар. Именно поэтому такие экономайзеры быстрее подвергаются коррозии. Скорость движения воды в трубах должна быть более 1 м/с.

В некипящем экономайзере пар выводится из системы из-за высокого давления. Это является главным отличием от кипящего устройства.

Работа экономайзера зависит от условий эксплуатации и вида оборудования. В газовых водонагревальных котлах в роли экономайзера выступает газоплотная топочная камера.

С каждым годом производители совершенствуют технические характеристики экономайзеров.

Читайте также:

что это такое, устройство и принцип работы

Экономайзер котла — это такое устройство, которое имеет большую историю эксплуатации. Название свое он берет от английского слова «economize» — «сберегать», а развитие получил в 1893 году месте с созданием в России первого водотрубного парового котла Шухова.

Сегодня такие агрегаты применяются повсеместно, когда вода подогревается в регенеративном цикле, начиная от индивидуального отопления до крупных энергетических систем генерации. Без использования этого простейшего устройства невозможно получить КПД котлоагрегатов на уровне 90-95 %.

СодержаниеПоказать

Для чего нужен экономайзер

Экономайзер экономит расход топлива, за счет использования тепла уходящих газов из топочного пространства котлоагрегата, при этом они теряют свою температуру на нагрев воды поступающей в котел. Чем больше температура питательной воды и меньше температура уходящих газов, тем выше КПД котла.

Рассчитывают поверхности нагрева экономайзера таким образом, чтобы температура газов на выходе из него была не ниже 55 С, во избежание образования конденсата в хвостовой части котла. Это очень негативное явление, поскольку при наличии воды из дымовых газов выделяется агрессивная серная кислота, разрушающая металлические поверхности нагрева.

Для увеличения теплосъема с единицы площади экономайзера, его трубную часть располагают в шахматном порядке или в виде пакетов змеевиков. Такая конструкция замедляет скорость движения уходящих газов, в связи, с чем увеличивается теплоотдача и газовая среда лучше нагревает воду.

Принцип работы

Для того чтобы максимально забрать теплоту дымовых газов разработчики решают две задачи:

  1. Замедление скорости движения газов в межтрубном сечении поверхности нагрева.
  2. Увеличение контакт дымовых газов через развитую поверхность нагрева экономайзера.

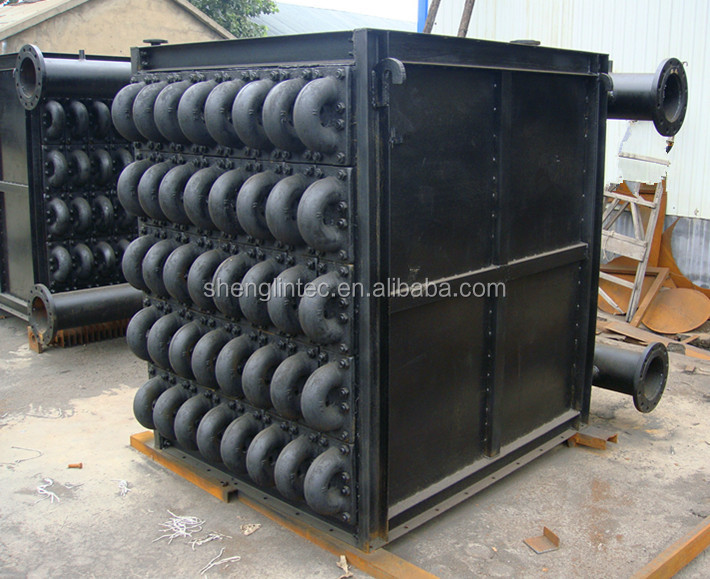

Для этого конструкционно экономайзер выполняют из пакетов труб с продольным оребрением. Такие трубы соединяются между собой по движению воды дугами. Пакеты устанавливаются в металлическом каркасе на расстоянии, достаточном для прохода газов.

В барабанных паровых котлах питательная вода в экономайзер поступает при помощи питательного насоса с давлением выше рабочего давления пара в котле. Вход осуществляется через специальные коллекторы. Вода и дымовые газы движутся по принципу противотока, то есть навстречу друг другу. Вода идет по трубному сечению, а газы по межтрубному.

Во фланцах оребренных труб устроены специальные канавки, в которые закладываются шнуровой асбест для защиты от перетоков газа. Движение уходящих газов принудительное и обеспечено разряжением, создаваемое дымососом.
Виды экономайзеров и их конструкция

В теплоэнергетике применяют различные виды экономайзеров, которые различаются по виду нагрева среды, материалу поверхности и вариантами компоновки:

  1. Кипящего и некипящего типа.
  2. Газовые промышленные, установленные в паровых или водогрейных котлах.
  3. Изготовленные из стали или чугуна.
  4. По взаимодействию с дымовыми газами — контактные и поверхностные.
  5. По форме труб — ребристые и гладкотрубные.

Кипящие (стальные) и некипящие (чугунные) экономайзерные устройства различаются максимальной температурой нагрева питательной воды. Чугун отличается стойкими антикоррозионными и износостойкими качествами и способен вынести сильные гидроудары и механические усилия.

Но в нем нельзя нагревать воду до температуры кипения. Чугунные трубы при кипении воды лопаются. Процесс сопровождается резким снижением давления в паросиловом тракте котла, интенсивном парообразовании оставшейся воды, что приводит к взрыву парогенератора.

Стальные пакеты формируются трубами с диаметрами от 32 до 40 мм, установленных в шахматном порядке на общем каркасе, который не только закрепляет пакеты с необходимым просветом для прохода дымовых газов, но и несет весовую нагрузку многотонной конструкции.

На практике такая система способно выдержать повышенное давление и высокие скорости среды. Единственным недостатком, мешающим повсеместному использованию — является, низкие антикоррозионные свойства стали.

Поэтому для этого типа используются дорогостоящие марки нержавейки, их применение выбирают только, когда это экономически оправдано.

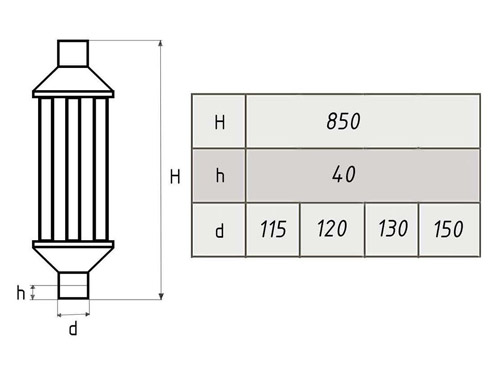

Как сделать своими руками

Монтаж экономайзера в домашних условиях вполне оправдан, поскольку в индивидуальных отопительных устройствах не используют среды с высокими параметрами по давлению и температуре, а значит, нет жестких требований по материалам и конструкции установки.

Технические условия для устройства экономайзера для автономного отопления:

  1. Выбирают тип металла для конвекторной системы. Лучший вариант — пищевая сталь, которая увеличивается КПД и срок эксплуатации экономайзера. Не рекомендуется к использованию оцинкованной стали, поскольку при температуре свыше двухсот градусов, начинается процесс выделения токсических веществ.
  2. Учитывают диаметр трубы, который обязан соответствовать размерам дымоотвода.
  3. На внешней поверхности наваривают газовые карманы, для циркуляции. Их обычно выполняют из труб малого диаметра, пластин профиля.

Для выполнения монтажных работ используют сварочный агрегат и делают нарезку труб:

  1. Основная труба для корпуса, с диаметром равным дымоходу – 0.5 м;
  2. Труба вспомогательная диаметром 32-50 мм, длиною на 10 см короче основной, до 8 штук.

Порядок выполнения работ:

  1. Трубы с меньшим диаметром приваривают по кругу на равном расстоянии внутри основной трубы.
  2. Основную трубу термостойким герметиком соединяют с дымоходом и«надевают» для защиты базальтовый кожух.
  3. Поверхность обрабатывают чёрной жаропрочной краской, для повышения теплоотдачи.
  4. Можно для корпуса использовать трубу — 1 мм и лист металла — 0,5 мм. К трубе прикрепляют карманы из листа, сформировав равные волны и закрепив их клёпками. Работы проводят без использования сварочного агрегата.
  5. Устройство размещают у основания дымохода.
  6. Рядом с экономайзером не должны находиться легковоспламеняющиеся предметы.

Установка экономайзера в системе

Поставка заводских экономайзеров происходит блоками. Перед монтажом изготавливают усиленный фундамент, способный нести нагрузку не только от трубных пакетов, но и от водяной среды. Блоки соединяют между собой по водному потоку калачами, а каркас закрепляется сваркой.

Импульсные камеры соединяются приваренными патрубкам. Безопасность газового короба усиливают взрывными предохранительными клапанами. Системы импульсной очистки устанавливается согласно проекту и расчетным схемам обвязки.

Во время монтажа между фундаментом и корпусом прокладывают асбест для плотности конструкции от поступления дымовых газов. Сверху приваривают по контуру стальную полосу, для противодействия выдувания уплотнений.

Порядок крепления экономайзера. Нижнюю раму приваривают к закладным элементам, установленным от камер газоимпульсной очистки. По окончанию монтажа устройства, проводят гидравлическое испытание.

Параметры давления в МПа и технология испытаний регламентируются заводом-изготовителем и должны соответствовать государственным нормам и правилам безопасной эксплуатации, предъявляемых к подобным сосудам.

Таким образом, подводя итог, можно отметить, что экономайзер служит для повышения эффективности котлоагрегата, конструкционно он не является сложным для изготовления его своими руками в домашних условиях.

Небольшие экономайзеры получили широкое распространение в отопительных бытовых системах бань, прачечных комплексах, больницах и общественных учреждениях.

Принцип работы экономайзера котла | Назначение

Экономайзеры служат в качестве теплообменников в системах котельного отопления. Их используют для предварительного нагрева воды перед поступлением в котел с помощью выходящих дымовых газов. В результате снижается объем потребляемого топлива и уровень парообразования, повышается эффективность отопления и исключаются гидравлические удары в системе.

Назначение устройств зависит от типа: индивидуальные применяют для одного котла, групповые — для двух и более.



Устройство

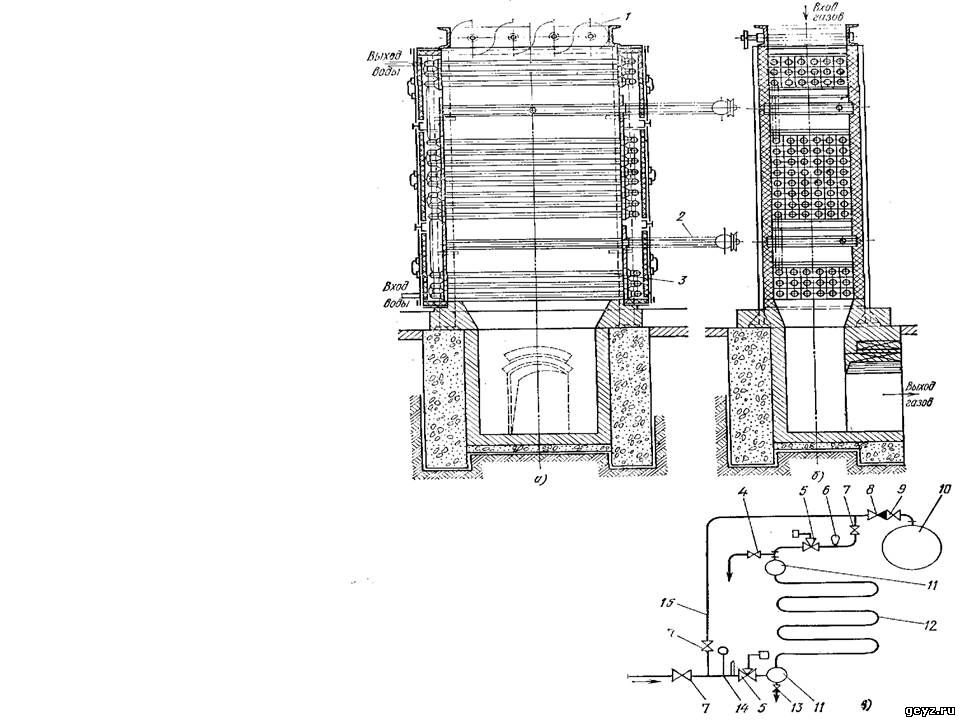

Экономайзеры изготавливают из стальных или чугунных труб длиной два или три метра с оребрением, которые соединяют между собой дугами и объединяют в пакеты. Сформированные пакеты устанавливают в каркас на расстоянии 65 см друг от друга и крепят калачами.

Крепление проводят фланцевым способом. Чтобы исключить перетоки газа, в канавки фланцев дополнительно устанавливают шнуровой асбест. Каркас с внутренней стороны обшивают теплоизоляционным материалом и металлическими листами. Крышки и щиты крепят с помощью болтов по торцам оборудования с дополнительным уплотнением. Рабочая среда поступает в систему с помощью коллекторов, которые отвечают за прием и распределение воды.

Их устанавливают двумя способами:

  • для котлов небольшой мощности используют одностороннее расположение;
  • в системах с широкой лицевой стенкой крепят по двум сторонам симметрично или рядом с конвективной шахтой.

Снаружи стенки обкладывают кирпичами или обшивают стальными листами в два слоя с изоляцией. Для предотвращения преждевременного испарения всей воды предусматривают рециркуляционную линию, которая соединяет входной коллектор и барабан. Управление проводят с помощью регулировочного вентиля: открывают при отключении котла и его растопки, закрывают при работе.

Экономайзеры производят следующих видов.

  • Контактные — используют в сетях гражданского и промышленного назначения для подогрева среды при организации горячего водоснабжения.
  • Поверхностные разделяют на теплофикационные, которые применяют для подогрева воды в системах отопления, и питательные — для питания котлов.

Материал, из которого изготавливают устройства, зависит от максимального давления. При 2,4 МПа используют чугун, свыше 4,0 МПа — сталь.

Выделяют кипящие и не кипящие типы изделий. В первых допустимо закипание воды и ее испарение в объеме не больше 25%, а входная температура среды не должна опускаться ниже 65°С.

Монтаж

Блочные экономайзеры поставляют в виде отдельно собранных блоков, которые удобно транспортировать на большие расстояния. Их устанавливают на заранее подготовленное основание путем соединения калачами, сварки элементов и подключения системы очистки, газового короба, коллекторов.

Закрепляют на фундаменте путем приварки нижней рамы к закладным участкам. Предварительно прокладывают лист асбеста для обеспечения газоплотности, который фиксируют тонкой металлической лентой.

По завершению монтажа проводят гидравлические испытания и устраняют выявленные неточности и возможные участки разгерметизации. По завершению осуществляют финишную теплоизоляцию по проекту котельной.

Экономайзер — это… Что такое Экономайзер?

  • ЭКОНОМАЙЗЕР — [зэ], экономайзера, муж. (англ. economizer) (тех.). Прибор для нагревания воды или воздуха в котельной установке с помощью тепла уходящих из котла дымовых газов, дающий возможность достигнуть значительной экономии топлива. Воздушный экономайзер.… …   Толковый словарь Ушакова

  • Экономайзер — агрегат котельной установки для подогрева питательной воды перед её поступлением в барабан за счёт тепла уходящих газов из топки. Содержание 1 Виды 2 Конструкция 3 См. также …   Википедия

  • экономайзер — экономизатор, теплообменник, подогреватель Словарь русских синонимов. экономайзер сущ., кол во синонимов: 3 • подогреватель (16) • …   Словарь синонимов

  • ЭКОНОМАЙЗЕР — (англ. economizer) ..1) теплообменник для предварительного подогрева воды (подаваемой в паровой котел) за счет теплоты отходящих газов2)] Приспособление в карбюраторе для обогащения горючей смеси при полном открытии дроссельной заслонки или… …   Большой Энциклопедический словарь

  • ЭКОНОМАЙЗЕР — см. Подогреватели питательной воды. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 …   Морской словарь

  • экономайзер — — [Я. Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN economizer …   Справочник технического переводчика

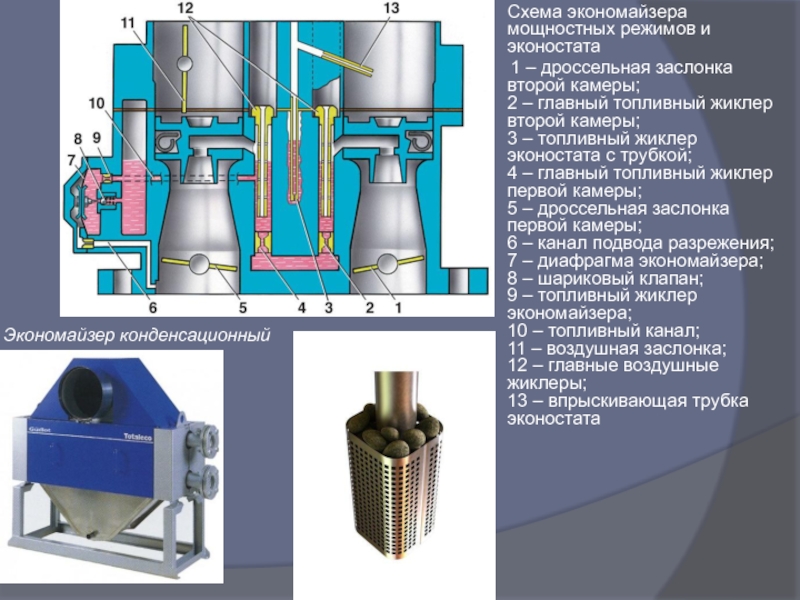

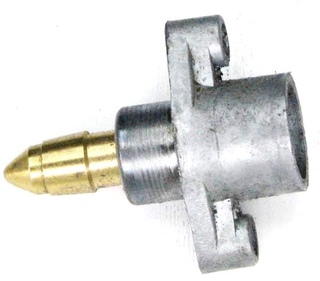

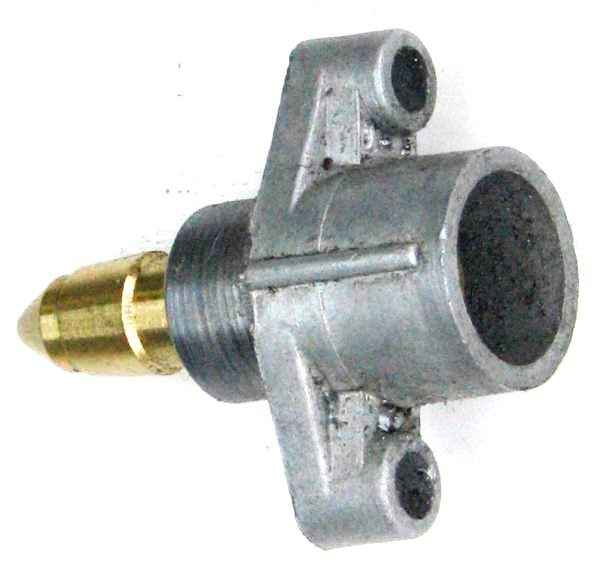

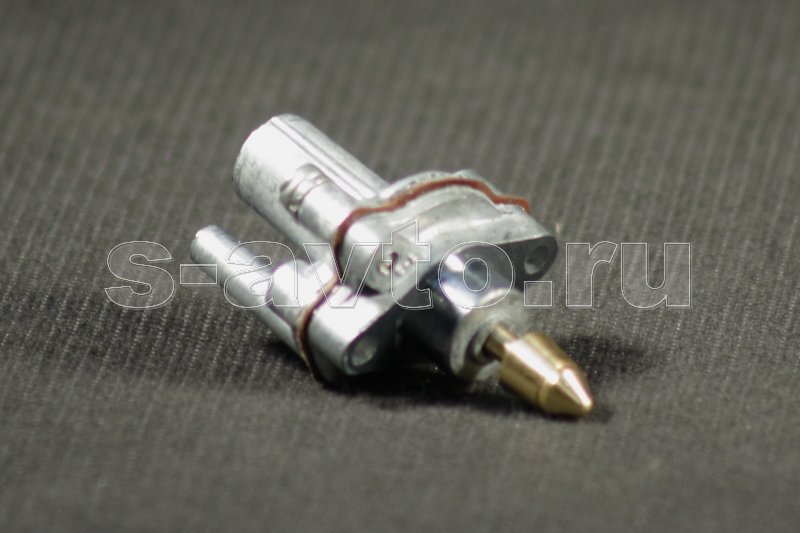

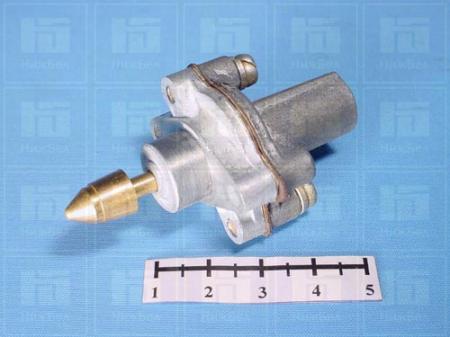

  • ЭКОНОМАЙЗЕР — (1) приспособление в карбюраторе двигателя внутреннего сгорания, служащее для автоматического обогащения горючей смеси путём открытия дроссельной заслонки; (2) часть котельного агрегата, теплообменник для подогрева за счёт теплоты отходящих газов …   Большая политехническая энциклопедия

  • Экономайзер — 60 . Экономайзер устройство, обогреваемое продуктами сгорания топлива и предназначенное для подогрева или частичного испарения воды, поступающей в паровой котел. Источник …   Словарь-справочник терминов нормативно-технической документации

  • экономайзер — (англ. economizer) 1) устройство для подогревания воды (перед впуском в котел котельной установки) или воздуха (перед впуском в топку) дымовыми газами, выходящими из топки парового котла; позволяет экономить топливо; 2) приспособление в… …   Словарь иностранных слов русского языка

  • Экономайзер — [economizer] элемент котлоагрегата, теплообменник, в котором питательная вода перед подачей в котел подогревается уходящими из котла газами. При давлении до 2,2 МПа и температуре питательной воды ниже точки росы дымовых газов экономайзер… …   Энциклопедический словарь по металлургии

  • экономайзер — а; м. [англ. economizer] Техн. 1. Устройство для предварительного подогрева воды, подаваемой в паровой котёл, с помощью тепла уходящих газов. 2. Приспособление в карбюраторе двигателя внутреннего сгорания, служащее для обогащения горючей смеси… …   Энциклопедический словарь

    • Водяной экономайзер парового котла от производителя

    Экономайзер котла представляет собой устройство теплообмена, повышающий коэффициент полезного действия системы за счёт отработанных газов. Его функциональным назначением считается первичный нагрев рабочей жидкости перед подачей в котёл. Использование этого приспособления сокращает выбросы в атмосферу и обеспечивает до 10% экономии на топливе.

    Особенности конструкции экономайзеров котлов

    Водяной экономайзер состоит из соединённых между собой труб с наличием оребрения, и заключается в каркас с обшивкой из теплоизоляционных материалов. Поверхность нагрева экономайзера очищается с помощью генератора ударных волн. Этот метод принято считать наиболее действенным в сравнении с газо-импульсным и паровым очищением.

    Основное топливо для водогрейных котлов – это каменные и бурые разновидности угля. Стальные экономайзеры устанавливаются и эксплуатируются согласно технической документации. В случае экстренной необходимости котёл должен предоставлять возможность беспрепятственного осмотра, промывки, продувки, очистки, замены или восстановления повреждённых узлов.

    Виды экономайзеров

    В каталогах на нашем сайте представлены как гладкотрубные экономайзеры, так и более современные модели – с наличием ребристых пластин. Оребрение препятствует негативному воздействию золы, присутствующей в рабочих газах. Рёбра позволяют снизить её скорость, и сокращают оседание на трубах.

    Ребристые модели приобретают всё более широкое распространение, заменяя гладкотрубные и мембранные варианты исполнения. Такая востребованность объясняется рядом эксплуатационных достоинств:

    • сокращение общего веса металлоконструкции до 2-2,5 раз;

    • на столько же снижается и число сварных швов;

    • снижение аэродинамического сопротивления;

    • сокращение золового изнашивания.

    Гладкотрубные варианты так же обладают эксплуатационными преимуществами и по-прежнему используются на многих ТЭЦ и ГЭС по территории России и на постсоветском пространстве. Трубы из металла эксплуатируются в широком температурном диапазоне, и выдерживают высокое давление.

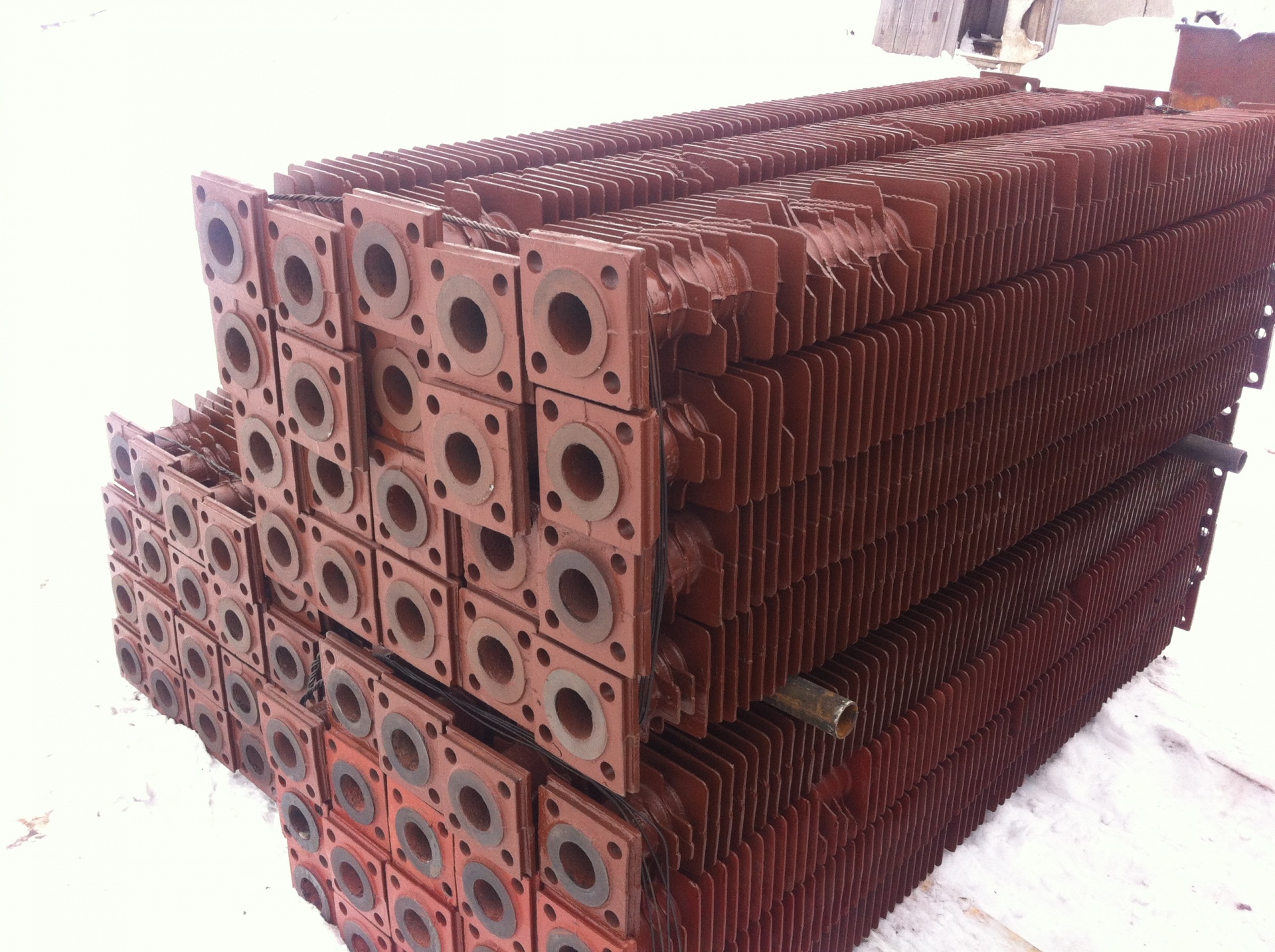

    Чугунный блочный экономайзер предназначается для использования в тепловых системах с давлением, не превышающим 2,4 Мпа. По конфигурации изделие представляет объединённые в блоки чугунными коленами 2-х или 3-х метровые трубы из чугуна. Достоинством таких экономайзеров считается повышенная механическая прочность и стойкость к химическому воздействию. По долговечности чугун также превосходит металлические аналоги.

    Монтаж экономайзеров паровых котлов

    Поставка блочных экономайзеров осуществляется в виде отдельных транспортабельных блоков. Монтаж системы импульсной очистки должен основываться на проекте котельной и согласно паспорту.

    Процедура включает следующие этапы:

    • установка короба на фундамент;

    • соединение блоков между собой, сварка каркасов и приварка к патрубкам импульсных камер;

    • подключение газового короба к трубопроводам.

    Для большей газоплотности при монтаже котловой установки, между ней и фундаментом требуется подкладывать шнуровой, либо листовой асбест. Крепление устройства к фундаменту основывается на приваривании нижней рамы к закладным элементам камеры газо-импульсной очистки.

    Заказать экономайзер с завода

    Ребристые и гладкие экономайзеры нашего производства отличаются рядом преимуществ, в числе которых можно перечислить:

    • соответствие ГОСТ и ТУ — в наличии имеются подтверждающие сертификаты;

    • отсутствие производственных дефектов, точность исполнения и сборки;

    • эргономичная конструкция, обеспечивающая лёгкость монтажа, эксплуатации и обслуживания;

    • долговечность экономайзера, достигаемая за счёт использования прецизионных металлических сплавов;

    • длительные гарантийные сроки.

    Купить экономайзер газового котла в Екатеринбурге по цене производителя предлагает производственная компания ООО «Уральский завод котельного оборудования». Задать вопросы насчёт наличия и стоимости товара, а также уточнить условия поставки можно у нашего представителя по телефону в верхней части сайта.

    Энергетика. ТЭС и АЭС | Всё о тепловой и атомной энергетике

    В настоящее время многие семьи не имеют своего жилья и не могут его купить

    Новости энергетической отрасли

    Большая часть населения во время каких-либо проблем задумываются о том, что им стоит все-таки

    Спрей ИРС-19 – местное иммуностимулирующее средство. Изготовителем лекарства является фармацевтическое учреждение France Mulan Laboratories.

    Энергетика США

    Форекс https://forex-review.ru/, как крупнейший рынок в мире, привлекает своим блеском и размером. Можно сказать,

    Стеновые панели декоративного типа – материал, пользующийся огромной популярностью. Действительно, с их помощью можно

    Энергетика США

    Сейчас все более популярные стают солнечные батареи отзывы о которых довольно хорошие и позитивные.

    Мало кто задумывается, что в современном обществе огромное значение имеет такой женский аксессуар, как

    Энергетика США

    Компаний, которые выступают в роли посредника, и открывают своим клиентам доступ к торговле на

    Новости ТЭС

    Как выбрать входную металлическую дверь? Советы профессионала Начинать ремонт в квартире, купленной на вторичном

    Новости ТЭС

    Почему не рекомендуется снимать жилье в Екатеренбурге https://etagiekb.ru/realty_rent/ в новостройках. Новостройки— это свежий ремонт,

    Галогенные лампы — универсальный источник света с большой яркостью и качественной цветопередачей. Сферы применения

    Зарубежные ТЭС

    Многие предприятия продолжают усердно работать над усовершенствованием разработки осовремененных приборов для диагностики. Так, например,

    Новости

    Сегодня интернет открывает невероятно огромные возможности своим пользователям в плане заработка. К примеру, совершать

    Как выбрать лучший онлайн-курс английского Решили начать изучать английский онлайн? Хотите, чтобы все ваши

    Трансформаторы – это устройства, которые преобразуют электрическую энергию и обычно устанавливаются в общественных зданиях,

    ООО “Сервомеханизмы” предлагает технику линейного перемещения, а кроме того все сопутствующие товары – двигатели

    Что нужно знать о ленточной библиотеке Объемы информационных данных возрастают в геометрической прогрессии ежеминутно.

    Уже давно человечество ведёт поиск альтернативных источников энергии. Одно из самых эффективных изобретений в

    Большинство преимуществ Onecoin на фоне остальных криптовалют основаны на том, что их разработчики постарались

    В последние годы наша страна активно развивается. Вместе с ней развиваются компании с мировым

    Уже многие десятилетия электродуговая сварка остаётся оптимальным способом создания неразборных стальных конструкций. При этом

    HangzhouHideaPowerMachineryCo. , Ltd или сокращенно Hidea (Хайди) – это один из наибольших создателей моторов для

    В сфере энергетики изменения не наступают мгновенно, однако замещение ископаемого топлива уже началось. В

    Вроде на дворе уже давно как двадцать первый век, цивилизации развиваются, прогресс мчится паровозом

    Благодаря появлению в жизни современного человека мобильного телефона теперь мы всегда можем оставаться на

      Что такое бонг и для чего создан этот занимательнейший агрегат, объяснять, вероятно, необходимости

    Исследования и опыты электроустановок напряжением до 1000 Вольт В современном мире преимущественное количество техники

    Общеизвестным является факт высокой значимости бухгалтерии для успешной работы любой из коммерческих структур в

    Свои первые кроссовки компания Найк создала в 1964 году. Но стоит помнить, что задолго

    Трубы из керамики представляются под видом глиняного изделия, которое обожжено как снаружи, так и

    Экономайзер котла – устройство и принцип работы

    При конструировании современных тепловых систем одной из основных задач, решаемых разработчиками выступает повышение эффективности котельных установок и снижение энергозатрат. В большинстве случаев эта проблема решается внедрением новых технологий, но как показывает практика включение в состав экономайзера позволяет снизить затраты на 13-15%. И хотя экономайзер котла практически не претерпел изменений в своей конструкции с момента изобретения, он и сегодня является объектом постоянных усовершенствований.

    Принцип работы экономайзера

    Свое название это устройство получило от английского «economize» — «экономить, сберегать». Впервые экономайзер был применен в 1893 году, когда устройством предварительного нагрева был оснащен паровой котел. С тех пор экономайзер стал почти обязательным элементов водогрейной установки.

    Принцип работы этого прибора идентичен принципу работы парового или водяного котла – нагрев проточной воды в замкнутом контуре. Правда, если в обычном котле вода нагревается в водяной рубашке, в которой находится топка или в теплообменнике над горелкой, то для нагрева теплоносителя используются продукты горения. Проще говоря, в экономайзере используются продукты горения топлива, имеющие высокую температуру, но при этом уже покинувшие объем котла.

    Вторым важным отличием экономайзера от нагревательного котла выступает назначение. Водяной или паровой котел нагревает воды и подает ее дальше в систему отопления или горячего водоснабжения. Экономайзер предназначен только для предварительного нагрева воды перед подачей ее в контур водяного котла.

    Важность этого момента заключается в том, что при работе системы отопления, после того как теплоноситель пройдет по системе труб и радиаторов и отдаст тепло при попадании в котел он охлаждается до 42-50 градусов Цельсия. После чего требуется затраты топлива и энергии до повышения температуры теплоносителя до стандартных 80-90 градусов (речь идет об автономных системах отопления частных домов). При включении в систему отопления, экономайзер котла, используя горячие отработанные газы из камеры сгорания или топки, повышает температуру воды до 50-55 градусов перед подачей ее в котел. Такой прибор позволяет почить чистую экономию до 15% энергоносителей и повысить эффективность работы до 15%.

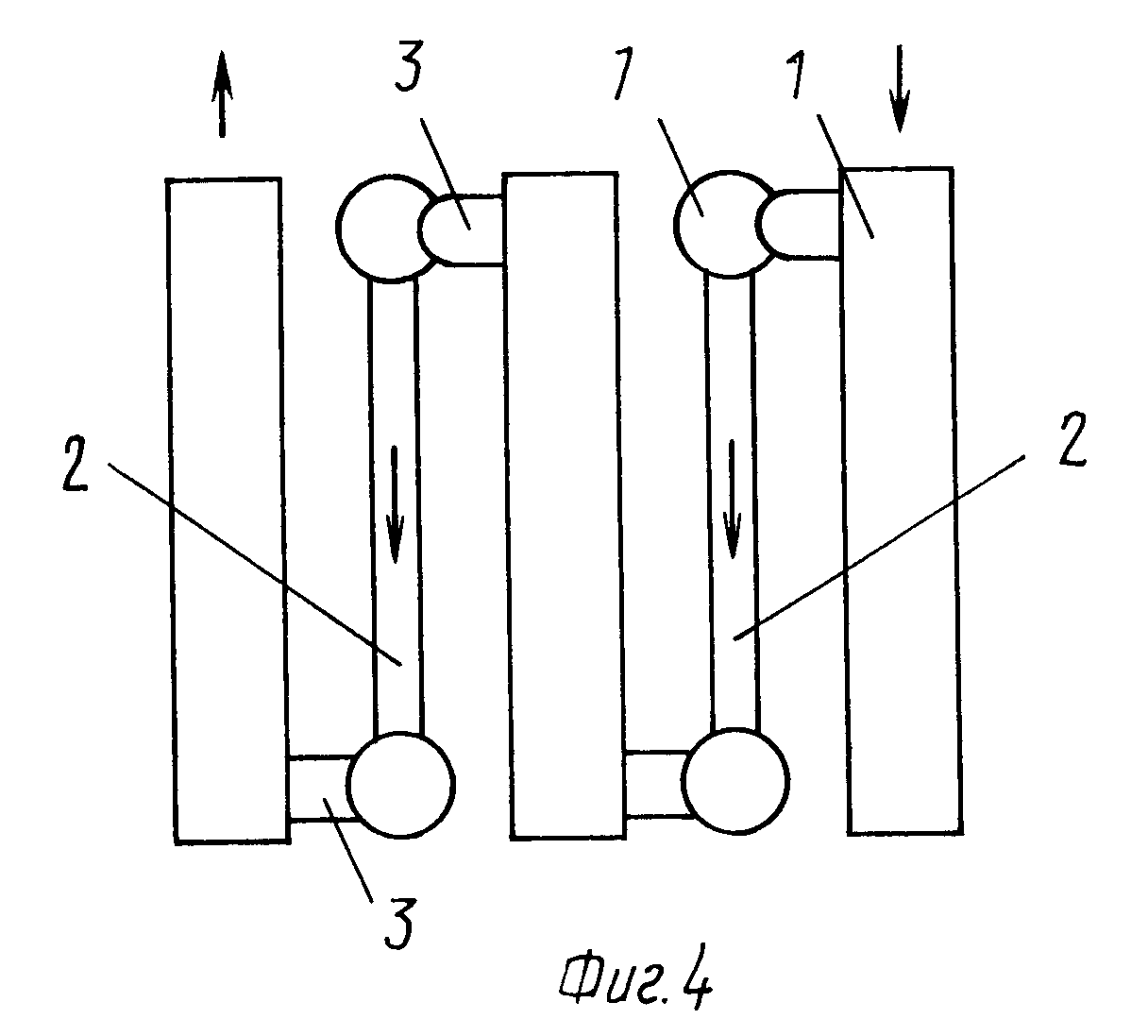

    Конструкция экономайзера

    Поскольку в устройстве производится нагрев воды, то в его конструкции нет ничего необычного, он представляет собой не что иное, как обычный теплообменник с подключением к системе через трубы.

    Основу прибора составляют трубы, которые для повышения площади нагрева располагаются в шахматном порядке. При прохождении через теплообменник горячие потоки отработанных газов буквально окутывают трубы теплообменника и передают тепло теплоносителю.

    В зависимости от объемов системы и ее назначения экономайзеры изготавливаются из материалов способных выдержать большие механические нагрузки и долгое время работать в агрессивной среде продуктов горения топлива.

    По материалу изготовления экономайзеры бывают:

    • Литые чугунные;
    • Из стали;
    • Из нержавеющей стали;
    • Из цветных металлов.

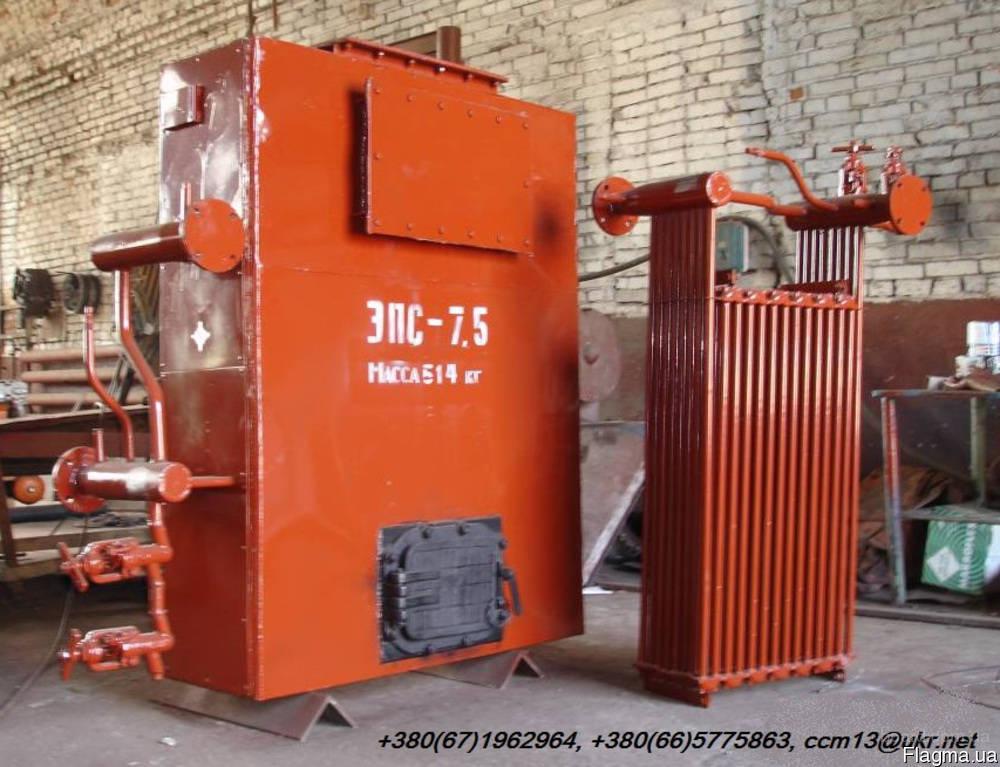

    Для больших по объему котлов промышленного оборудования используются чугунные или стальные трубы. Чугун способен выдерживать большое давление и в долгое время находится в агрессивной атмосфере. Недостатком чугуна является его хрупкость, это особенно ярко проявляется при гидравлических ударах – он не способен противостоять резкому повышению внутреннего давления.

    Стальные трубы более практичные, их легче монтировать, они способны выдерживать высокое рабочее давление и гидроудар. Другое дело, что при сварке конструкции узким местом выступает сварные швы. Именно они наиболее подвержены коррозии.

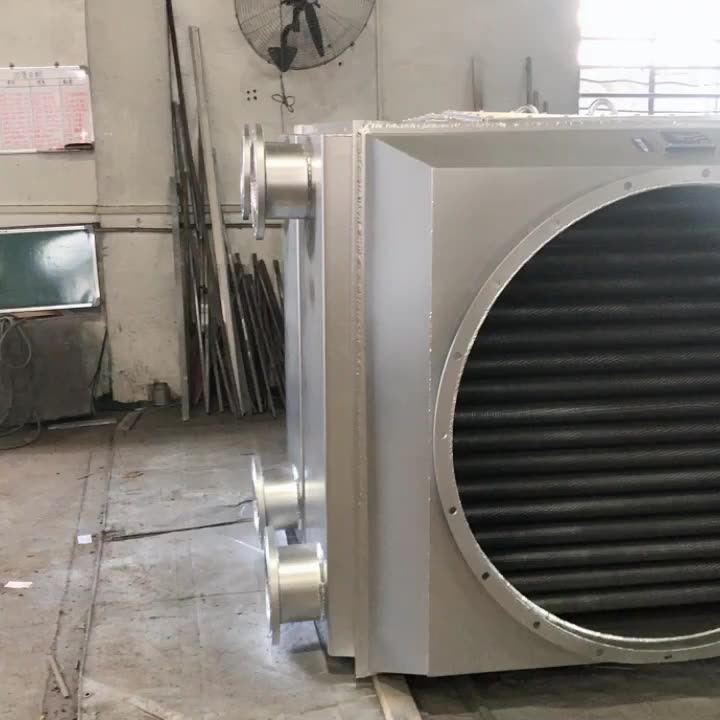

    Применение нержавеющей стали для изготовления экономайзера позволяет продлить срок его эксплуатации. Выполненные из металла не подверженного коррозии нержавеющие теплообменники считаются наиболее надежными. Недостатком их принято считать высокую стоимость по сравнению с чугунными и обычными стальными.

    Использование цветных металлов для изготовления теплообменника в основном нашло применение для бытовых небольших экономайзеров котлов отопления. Эти приборы отличаются высокой эффективностью при компактных размерах.

    Особенности конструкции экономайзеров

    Специфика конструкции экономайзера котла во многом зависит от характеристик самого котла. Для безопасной работы оборудования в конструкцию экономайзеров котлов вносятся изменения и усовершенствования, дающие возможность максимально использовать возможности.

    Прежде всего, это касается устройств кипящего и некипящего типов. При нагреве воды до высокой температуры во внутреннем объеме теплообменника образовывается водяной пар. В высокотемпературных установках количество водяного пара может достигать 20-24% от объема воды. Такой экономайзер котла оборудуется клапанами сброса пара, и устройствами контроля давления. Кипящие экономайзеры изготавливаются из стали, чугунное литье для такого оборудования не используется.

    Не кипящие устройства только прогревают воду перед подачей в котел, в них температура не повышается до критической, а пар выводится из системы.

    Еще одним различием этих устройств выступает их назначение. Есть экономайзеры котлов паровые и водогрейные. Паровой экономайзер котла предназначен для прогрева воды до порога парообразования. Такой технологический прием используется в паровых котлах, где конечным продуктом выступает водяной пар высокого давления, а не вода. Водогрейный экономайзер котла отопления предназначен для предварительного прогрева воды. Это нужно для того чтобы нагреть воду и пройти «точку росы» еще до подачи ее в водогрейный котел.

    Проблемы с экономайзерами паровых котлов низкого давления

    Как и большинства технических решений в экономайзере парового котла существуют изъяны, обусловленные спецификой эксплуатации агрегата. Для паровых котлов низкого давления характерным моментом выступает проблема выпадения конденсата. При разогреве пара котел нагревает его до определенной температуры, поднятие температуры выше допустимой влечет повышение давления и риск разрушения теплообменника котла.

    В связи с этим экономайзер парового котла низкого давления должен нагревать пар в строго определенном технологией температурном диапазоне. В связи с этим,  для экономайзера важно обеспечить не только нагрев пара, но и не допустить образования конденсата.

    Для синхронизации работы экономайзера и парового котла установка в обязательном порядке оборудуется системой безопасности и контроля.

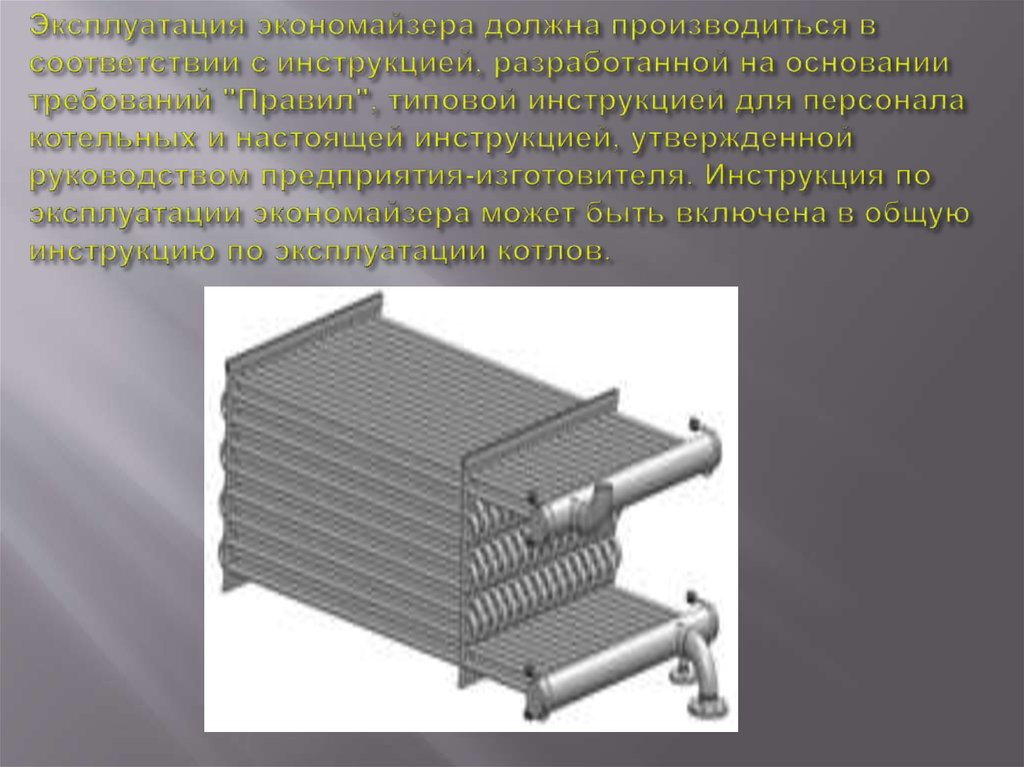

    Обслуживание и ремонт установок

    Как и для все котельное оборудование, экономайзер котла проектируется и изготавливается в строгом соответствии с нормативными документами и требованиями государственных стандартов. Монтаж промышленного оборудования должен осуществляться только квалифицированным персоналом, имеющим допуск на проведение монтажных и пусконаладочных работ.

    Все работы по монтажу установки должны соответствовать техническим нормам. После окончания работ оборудование обязательно проходит испытание и тестирование.

    В процессе эксплуатации оборудование в обязательном порядке должно проходить техническое обслуживание, в ходе которого проверяется целостность, правильность работы датчиков и приборов, проводится оценка состояние внутренних поверхностей – выявляются места оседания накипи и образования коррозии металла.

    Видео к теме экономайзер котла

    Что такое экономайзер? — SVACH

    Экономайзер — это часть системы охлаждения здания, которая использует холодный наружный воздух для охлаждения здания вместо работы компрессора кондиционера. Экономайзер — это дополнительная функция к воздухообрабатывающему устройству HVAC, которое втягивает наружный воздух и смешивает его с возвратным воздухом из помещения.

    Экономайзеры охлаждают здания с помощью наружного воздуха в ночное время (естественное охлаждение). Экономайзеры также вентилируют многие здания.

    Естественное охлаждение

    Контроллер в экономайзере измеряет температуру и влажность наружного воздуха.Когда температура наружного воздуха благоприятная, система управления выключает компрессор кондиционера и вместо этого охлаждает здание наружным воздухом. Экономайзер охлаждает здание, используя гораздо меньше энергии по сравнению с кондиционером.

    Экономайзеры обычно работают ночью, когда наружный воздух холоднее, чем воздух в помещении, в процессе, известном как «естественное охлаждение». Экономайзеры смешивают наружный воздух с воздухом в помещении в количестве, достаточном для достижения заданного значения термостата без использования компрессора.Свежий воздух, который приносят экономайзеры, экономя энергию на охлаждение в ночное время, может считаться вентиляцией. Таким образом, система вентиляции может работать меньше часов и избегать работы в течение дня при пиковых нагрузках на электроэнергию.

    Экономайзеры вентиляции

    Эта комплексная система отопления, вентиляции и кондиционирования воздуха имеет экономайзер.

    Во многих зданиях в качестве системы вентиляции используются экономайзеры. Экономайзеры обычно не имеют функции рекуперации тепла или рекуперации энергии, поэтому при вентиляции с помощью экономайзера может быть меньше энергии по сравнению с вентиляторами с рекуперацией тепла.Однако в самом мягком климате Калифорнии вентиляция с помощью экономайзера может быть приемлемым вариантом для высокопроизводительного здания. Когда в зданиях используется экономайзер для вентиляции, его заслонки открываются на небольшую величину, в то время как система HVAC нагревает, охлаждает или работает только с вентилятором. Вариант только с вентилятором используется, когда вам нужна вентиляция, но не обогрев или охлаждение.

    Для эффективной работы экономайзеру потребуется очень сложное управление, отслеживающее количество вентилируемого воздуха, подаваемого в режиме естественного охлаждения и во время режима вентиляции.Контроллер, подобный контроллеру LBNL RIVEC, может измерять и регулировать наружный воздух, поступающий в здание.

    Экономайзеры часто выходят из строя

    Экономайзеры также могут тратить много энергии, если заслонки застревают в открытом положении. Многие экономайзеры имеют недостатки в установке, которые приводят к недостаточной или избыточной вентиляции здания. Можно получить значительную экономию энергии, просто установив экономайзеры и установив более интеллектуальные средства управления.

    Дополнительная литература

    Тернер, Уильям Дж.Н., Иэн С. Уокер и Джордан Ру. Предварительное охлаждение жилых помещений: механическое охлаждение и воздушные экономайзеры ., 2015.

    Тернер, Уильям Дж. Н. и Иэн С. Уокер. Воздействие вентиляции в жилых помещениях на энергетику и качество воздуха в помещении ., 2014.

    Что такое экономайзер и как он может принести пользу моему коммерческому блоку HVAC?

    Если вы управляющий недвижимостью, владелец здания или управляющий объектами коммерческого предприятия, вы, вероятно, заинтересованы в экономии денег на охлаждении своего коммерческого здания. Дело в том, что многие владельцы коммерческих зданий просто слишком много платят за коммунальные услуги, потому что не знают о современных решениях. Менее известным элементом системы HVAC, который может иметь огромное значение для ваших затрат на электроэнергию, является экономайзер HVAC.

    Вы можете подумать, что «экономайзер» для HVAC, безусловно, звучит как хорошая идея, особенно в Сан-Антонио и других районах Центрального Техаса, где счета за коммунальные услуги могут существенно снизить чистую прибыль для бизнеса. Итак, что такое экономайзер и какую пользу он может принести вашему коммерческому предприятию?

    Что такое экономайзер?

    Экономайзер — это часть системы отопления, вентиляции и кондиционирования коммерческих зданий, чаще всего устанавливаемая на крыше.Экономайзер оценивает температуру наружного воздуха и даже уровень влажности. Когда уровень наружного воздуха подходящий, он использует наружный воздух для охлаждения вашего здания. В экономайзерах HVAC используются логические контроллеры и датчики для получения точных данных о качестве наружного воздуха. Поскольку экономайзер определяет необходимый уровень внешнего воздуха для поступления, он использует внутренние демпферы для контроля количества воздуха, который втягивается, рециркулируется и выпускается из вашего здания.

    Почему экономайзер подходит для моей коммерческой недвижимости?

    Экономайзеры

    HVAC обладают целым рядом преимуществ, которые могут сделать их самым секретом в мире коммерческих HVAC.Фактически мы называем экономайзеры «естественным охлаждением» в промышленности. Вот почему мы рекомендуем экономайзеры для наших коммерческих клиентов HVAC.

    1. Экономайзеры снижают потребление энергии, что означает более низкие затраты на электроэнергию. Вместо того, чтобы полагаться на постоянное охлаждение кондиционера вашей собственности, вы можете использовать наружный воздух для выполнения этой работы за вас. Чем меньше работает ваш кондиционер, тем меньше ваш счет за коммунальные услуги.
    2. Экономайзеры сокращают объем работы, выполняемой вашим кондиционером, продлевая срок службы вашей системы. Помимо снижения затрат, уменьшение износа вашей системы HVAC означает меньшее количество обслуживания, меньше поломок и в целом более длительный срок службы вашей системы.
    3. Экономайзеры улучшают качество воздуха в помещении за счет усиления вентиляции. Многие здания, особенно старые, были спроектированы без учета современной вентиляции. Экономайзер может улучшить качество воздуха, подавая свежий воздух и удаляя застоявшийся воздух из вашего здания. Академическое исследование, опубликованное Университетом Северного Техаса, показало, что экономайзеры обеспечивают экономию до 16 000 долларов в год благодаря сокращению количества дней по болезни из-за загрязнителей воздуха.

    Какие существуют типы экономайзеров и как они работают?

    Существуют различные типы экономайзеров в зависимости от потребностей здания и различных бюджетных требований.

    • Сухой термометр — это самый простой тип экономайзера. Он использует датчик для оценки разницы между температурой в салоне и наружным воздухом. К сожалению, экономайзер с сухим термометром — не лучший выбор для Сан-Антонио, учитывая нашу влажность. Экономайзеры с сухим термометром эффективны только в засушливом климате.
    • Единая энтальпия (мокрый термометр) — Этот экономайзер более совершенный, чем экономайзер с сухим термометром. Он оценивает температуру воздуха, а также влажность и используется в большинстве систем отопления, вентиляции и кондиционирования воздуха. Один экономайзер энтальпии составляет подавляющее большинство того, что мы рекомендуем и устанавливаем для коммерческих зданий в центральном Техасе.
    • Дифференциальная энтальпия — Этот более совершенный экономайзер использует два или более датчиков для измерения как возвратного, так и наружного воздуха.Мы ожидаем увидеть эту опцию в более сложных сценариях, где, например, одна большая система отправляет воздух в любое место от пяти до двадцати зон через вторичные устройства обработки воздуха.

    Как узнать, есть ли у меня экономайзер?

    Как владельцу объекта или управляющему имуществом может быть трудно понять, есть ли у вас экономайзер и работает ли он в точности так, как должен. Не продолжайте платить больше, чем нужно для того, чтобы ваша собственность оставалась комфортной. Позвоните дружелюбным специалистам из North East Air Conditioning, чтобы узнать больше о том, как экономайзер может помочь вам сэкономить деньги, продлить срок службы вашего кондиционера и улучшить качество воздуха в помещении.

    Commercial HVAC Вопрос: что такое экономайзер?

    Если вы ведете бизнес в Вестфилде, штат Нью-Джерси, или в близлежащих районах, оборудование HVAC, обеспечивающее надлежащее кондиционирование коммерческих помещений в течение всего года, является важной частью повседневной работы. Но мало кто действительно понимает, как работает коммерческое кондиционирование воздуха и чем оно часто отличается от бытового кондиционирования воздуха и отопления. Вот почему вы всегда должны работать с коммерческими специалистами по HVAC в Вестфилде, штат Нью-Джерси, для любых работ, больших и малых.

    Одна из наименее изученных частей коммерческого HVAC — часть, о которой многие клиенты даже не догадываются — это экономайзер. Экономайзер — важная часть снижения затрат при обеспечении экологического контроля в здании.

    Что делает экономайзер

    Экономайзер является частью крышных агрегатов — наиболее распространенного типа систем отопления, вентиляции и кондиционирования воздуха на предприятиях. Что он делает, так это позволяет устройству использовать наружный воздух для охлаждения, пока воздух в помещении достаточно прохладный и влажность уже уравновешена.По сути, если в вашем здании не слишком жарко, жарко, экономайзер позволяет кондиционеру на основе хладагента сделать перерыв, в то время как наружный воздух делает большую часть работы. Зданию не придется расходовать дополнительную электроэнергию для питания компрессора кондиционера на крыше. Это также продлит срок службы кондиционера, поскольку компрессор будет подвергаться гораздо меньшей нагрузке.

    Не все экономайзеры работают одинаково. В экономайзере с сухим термометром датчик используется для определения разницы между внутренним и наружным воздухом, а затем открывается заслонка, позволяющая наружному воздуху смешиваться с воздухом, проходящим через воздуховоды возвратного воздуха; наружный воздух помогает охлаждать этот воздух, когда он проходит через систему вентиляции.Однако экономайзер с сухим термометром может создавать более высокую влажность.

    Существуют и другие типы экономайзеров, которые используют датчики наружной влажности и не пропускают наружный воздух внутрь, если влажность слишком высока. Существуют продвинутые модели, которые подключаются к комнатному многоступенчатому термостату для достижения наилучшего возможного баланса.

    Помимо снижения затрат за счет облегчения работы кондиционера, экономайзер — это способ улучшить вентиляцию здания и улучшить качество воздуха в помещении.Современные коммерческие здания часто имеют плохую вентиляцию, что позволяет химическим веществам и летучим органическим соединениям накапливаться и влиять на здоровье и комфорт. Экономайзеры могут быть спроектированы так, чтобы помогать обнаруживать окись углерода и открываться для его удаления.

    Есть ли у моего оборудования HVAC экономайзер?

    Не обязательно. Если вы живете в старом строителе с устаревшим оборудованием, у вас может не быть экономайзера. Или у вас может быть тот, который нуждается в обновлении или ремонте, чтобы починить датчик и демпферы. Если вы хотите узнать об экономайзерах и о том, нужен ли он вам или нужно отремонтировать / модернизировать текущий, обратитесь к профессионалам HVAC.

    Если вам требуется обслуживание вашего коммерческого оборудования HVAC 25 тонов и ниже, свяжитесь с нашей командой. У нас есть обширный опыт работы с потребностями в охлаждении как коммерческих, так и жилых помещений. В общей сложности мы работаем в отрасли 60 лет, и мы увидим, что работа выполняется правильно.

    Air Creations, Inc. обслуживает Центральный и Северный Нью-Джерси, предлагая отличные коммерческие услуги HVAC. «Мы делаем это правильно!»

    Теги: коммерческое кондиционирование воздуха, Коммерческое HVAC, качество воздуха в коммерческих помещениях, коммерческая вентиляция, Westfield
    26 июня 2017 г., 11:00 | Категории: Кондиционер |

    Что такое экономайзер? — Определение от WhatIs.com

    По

    Экономайзер — это механическое устройство, используемое для снижения потребления энергии. Экономайзеры рециркулируют энергию, произведенную в системе, или используют разницу температур окружающей среды для повышения эффективности.

    Экономайзеры обычно используются в центрах обработки данных для дополнения или замены охлаждающих устройств, таких как кондиционеры воздуха в компьютерных залах (CRAC) или чиллеры. Экономайзеры центра обработки данных обычно имеют один или несколько наборов фильтров для улавливания твердых частиц, которые могут повредить оборудование.Эти фильтры устанавливаются в воздуховоде, соединяющем внешнюю среду с центром обработки данных. Согласно ASHRAE, наружный воздух также должен контролироваться и кондиционироваться для обеспечения соответствующего уровня влажности, от 40% до 55% относительной влажности.

    В дата-центрах используются две версии устройства: воздушные экономайзеры и водные экономайзеры.

    • Экономайзеры воздушной зоны втягивают более холодный наружный воздух непосредственно в помещение для предотвращения перегрева.
    • В водяных экономайзерах для охлаждения внешней водонапорной башни используется холодный воздух.Затем охлажденная вода из градирни используется в кондиционерах внутри центра обработки данных вместо механически охлажденной воды, что снижает затраты на электроэнергию. Водные экономайзеры часто работают в ночное время, чтобы использовать более низкие температуры окружающей среды.

    Экономайзеры могут сэкономить операторам центров обработки данных значительные эксплуатационные расходы. Согласно GreenerComputing.org, экономия может снизить годовые затраты на потребление энергии центром обработки данных более чем на 60 процентов.Использование более низких температур окружающей среды для сохранения оборудования является важным компонентом экологически безопасных вычислений в целом. К сожалению, экономайзеры полезны только для центров обработки данных, расположенных в более прохладном климате.

    Последний раз обновлялся в июле 2008 г.

    Продолжить чтение об экономайзере
    Dig Deeper: планирование мощностей центра обработки данных

    Что такое экономайзер HVAC?

    Если вы заинтересованы в экономии энергии в вашем здании, вам может подойти экономайзер HVAC.Для большинства менеджеров и владельцев зданий экономия энергии является необходимостью, и обновление вашей системы отопления, вентиляции и кондиционирования воздуха — отличный способ увидеть значительные изменения в общем потреблении энергии. Читайте дальше, чтобы узнать больше о преимуществах экономайзера HVAC, а также о том, как он работает и где его можно установить.

    Как это работает?

    Экономайзер HVAC работает за счет втягивания наружного воздуха. Это если температура воздуха ниже установленной, а влажность в здании ниже установленного процента.Эта операция сокращает время, в течение которого работает ваш кондиционер. Кроме того, это снизит энергопотребление вашего устройства, тем самым снизив счета за коммунальные услуги.

    Заслонки внутри экономайзера контролируют количество всасываемого воздуха, а также количество рециркулирующего и выпускаемого из здания. В систему также входят логические контроллеры и датчики для контроля температуры наружного воздуха. Эти функции будут определять, указывают ли погодные условия на использование экономайзера.

    Внутри системы есть исполнительные механизмы, которые открывают и закрывают заслонки системы. Как только наружный воздух достигнет установленных уровней температуры и влажности, заслонка откроется, и компрессоры кондиционера выключатся.

    Если температура наружного воздуха высокая и охлаждение невозможно, заслонка закроется, уменьшив тем самым вентиляцию. Возврат открывается, а вытяжной вентилятор закрывается. Наконец, компрессоры агрегата перезапускаются, чтобы начать процесс механического охлаждения.

    Установка

    Экономайзер HVAC часто является дополнением к системе HVAC на крыше. Если к системе не прикреплен экономайзер, его можно легко установить. Кроме того, может быть предусмотрена модернизация для добавления экономайзера, и при умеренных размерах он не займет много места рядом с существующим агрегатом. В целом, более прохладный и сухой климат выигрывает от экономайзера HVAC, поскольку он работает при высоких температурах днем ​​и прохладных ночью.

    Экономайзеры

    HVAC обеспечивают экономию энергии, поскольку они забирают более холодный воздух снаружи и распространяют его по всему зданию.Это считается методом естественного охлаждения, поскольку в здании не используется оборудование HVAC для обеспечения низких температур.

    Типы экономайзеров HVAC

    Существует три основных типа экономайзеров HVAC: с сухим термометром, с одинарной энтальпией (по мокрому термометру) и с дифференциальной энтальпией. Опция Dry Bulb определяет только температуру воздуха и не учитывает влажность. Этот вариант требует меньших затрат на установку и обслуживание. Тип Wet Bulb измеряет содержание энергии в воздухе, включая температуру и влажность.С опцией дифференциальной энтальпии используются два датчика. Один измеряет энтальпию наружного воздуха, а другой измеряет энтальпию возвратного воздуха.

    Экономайзер HVAC предлагает качественный вариант комфорта при снижении ежемесячного потребления энергии. Как управляющий производством, такая установка может быть рентабельной, так как ежемесячно расходуются меньшие суммы на электроэнергию.

    Рассмотрите возможность пересмотра своей системы HVAC, чтобы увидеть, чем может быть полезен экономайзер HVAC. Как всегда, The Severn Group может помочь, если у вас есть какие-либо вопросы об энергоэффективности или о чем-либо, связанном с HVAC.Свяжитесь с нами сегодня.

    Делиться Color Fire 18 апреля 2018

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
