Современная цивилизация неразрывно связана с развитием техники производства, невозможной без совершенствования орудий труда и материалов, используемых для их изготовления.
Среди всех материалов природного происхождения или созданных человеком, самое значимое место занимают черные металлы – сплав железа и углерода с присутствием других элементов.
Сплавы, в составе которых часть углерода составляет 2 – 5%, относятся к чугунам, при наличии углерода менее 2% сплав относится к сталям. Для плавки металлов используется специальная технология доменного производства.
Азбука производства
Доменная плавка – это процесс производства чугуна из железной руды, перерабатываемой в доменных печах или, как их еще называют, домнах.
Основными материалами, необходимыми в процессе такого производства, являются:
- топливо, в виде получаемого из каменного угля кокса;
- железная руда, являющаяся непосредственным сырьем для производства;
- флюс – специальные добавки из известняка, песка, а также других материалов.
В доменные печи железная руда попадает в виде сплавленных между собой кусков мелкой породы – агломератов или окатышей, в виде рудных комков. Исходное сырье загружают в колошник доменной печи послойно, чередуя со слоями кокса и с послойным добавлением флюса.
[advice]Примите к сведению: флюс необходим для того, чтобы заставить всплыть пустую породу и различные примеси, которые называются шлаком.[/advice]
Всплывший на поверхности раскаленного чугуна шлак, сливается до того, как металл застынет. Загружаемый для плавки чугуна материал из железной руды, кокса и флюса, называют шихтой.
Доменная печь, имеющая в профиль сходство с башней с широким основанием, внутри выкладывается огнеупорным материалом – шамотом.

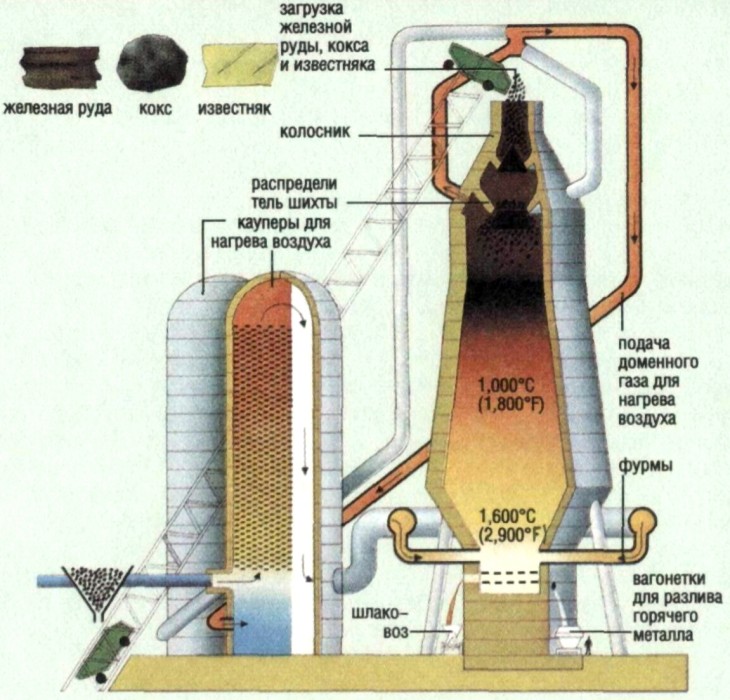

Устройство доменной печи. (Для увеличения нажмите)
Основными элементами конструкции являются:
- заплечики;
- распар;
- колошник;
- шахта
- горн.
Распар — это самая широкая часть доменной печи. В нем плавится пустая порода руды и флюса, в результате чего из них получается шлак. Для предотвращения воздействия высоких температур на кладку и кожух печи, применяются холодильные установки с циркулирующей водой.
Доменная шахта строится в форме расширяющего внизу конуса – такое устройство домны позволяет шихте свободно опускаться во время процесса плавки. Образование чугуна, который в процессе плавки спускается в горн, происходит в распаре и заплечиках. Для удержания находящейся в распаре и шахте твердой шихты, заплечики имеют форму конуса, с расширением к верху.
Как работает
В домну шихта засыпается через колошник непрерывными порциями.
Для обеспечения непрерывности работы, возле домны устанавливается склад для окатышей (агломерата), флюса и кокса – бункер, предназначенный для составления шихты.
Поставки сырья в бункеры, как и подача шихты к засыпным устройствам на колошник, производится по непрерывной схеме с использованием транспортеров.
Опускаясь под своей массой, шихта попадает в среднюю часть печи, где под воздействием горячих газов, образующихся в результате сгорания кокса, железорудный материал нагревается, а оставшиеся газы выходят через колошник.
В горне, который находится внизу печи, располагаются аппараты для подачи под давлением горячих воздушных потоков – фурмы. В фурмах имеются окошки с термостойкими стеклами, позволяющие производить визуальный контроль процесса.
[warning]Обратите внимание: для защиты от воздействия высоких температур устройства охлаждаются водой по имеющимся внутри каналам.[/warning]
Сгорающий в горне кокс дает необходимую для плавления руды температуру, превышающую +2000 гр.
В процессе горения происходит соединение кокса и кислорода с образованием углекислого газа.
Воздействие высокой температуры на углекислый газ превращает последний в отнимающий у руды оксид углерода и восстанавливает железо. Процесс образования чугуна происходит после прохождения железа сквозь слои раскаленного кокса. В результате такого процесса, железо насыщается углеродом.
После того как чугун в горне накопился, жидкий металл выпускается через находящиеся внизу отверстия – летки. В первую очередь через верхнюю летку выпускается шлак, а затем, через нижнюю летку – чугун. По специальным каналам чугун сливается в размещенные на железнодорожных платформах ковши и транспортируется на дальнейшую обработку.
Литейный чугун, который в дальнейшем будет использован для производства отливок, попадает в разливочный аппарат и, застывая, превращается в бруски – чушки.
Для производства стали используется чугун, который называется переделочным – он составляет до 80% производства.
Переделочный чугун транспортируется в сталелитейный цех с конверторами, мартеновскими или электрическими печами. В современных, огромного размера домнах для поддержания процессов горения используется не только потоки горячего воздуха, но и чистый кислород, применяемый вместе с природным газом.
Такая технология позволяет расходовать меньшее количество кокса, но является технологически более сложной. Поэтому для контроля процесса производства, выбора оптимальных режимов плавки используются компьютеры, способные вести одновременный анализ работы всех систем.
Смотрите познавательное видео, в котором описываются принцип работы и нюансы функционирования доменной печи:
что такое, как работает, история появления
Что такое доменная печь
Доменная печь — это плавильная печь, которую используют для выплавки из руд металлов, преимущественно железа и меди.Первые доменные печи: история появления
Первые доменные печи появились в Западной Европе примерно в середине XIV века.Еще в древние времена человек научился добывать железо в сыродутных печах. Для этих целей вполне хватало легкоплавких руд, встречающиеся на поверхности земли. Однако уже в средние века потребность в железе стремительно возросла и возникла необходимость в использовании тугоплавких руд.
Чтобы извлечь железо из такой руды, необходима была очень высокая температура плавки. Повысить температуру можно было путем увеличения высоты печи либо за счет усиления дутья. Таким образом, на смену сыродутной печи пришла новая плавильная печь, названная штукофена. Более высокая и значительно более усовершенствованная штукофена стала началом на пути к созданию доменной печи. Несмотря на то, что не изменился процесс добычи железа из руды, наблюдался явный прогресс. Закрытая шахта в штукофенах позволяла концентрировать тепло, а благодаря высоте, достигающей 3,5 м, плавка стала равномернее и полнее, увеличился коэффициент использования руды.
Со временем тугоплавким рудам необходимо было более сильное дутье. К концу XIV века плавильные печи были усовершенствованы гидравлическими двигателями, которые приводили в действие кожаные меха. Благодаря этому усилилось дутье, что отразилось на всем процессе. Температура в печи стала настолько высокой, что при восстановлении железа из руды большая его часть стала превращаться в чугун. Вначале это неприятно поразило мастеров, так как новый металл не поддавался ковке, не сваривался, был хрупкий и не пригоден для изготовления из него прочных инструментов, острого оружия.
Первая доменная печь появилась в 1630 году в городе Тула.
Температура в доменной печи
Самая высокая температура печи в верхней части горна. Там она развивается до 2250 °C. По мере удаления вверх накал снижается, и у колошников доходит до 270 °C. На разной высоте в домне устанавливается определенная температура, благодаря чему протекают химические процессы перехода руды в металл. На выходе чугун голыми руками не возьмешь. Его температура 1400 °C.Подача дутья в доменную печь
Современный форсированный режим работы мощных доменных печей требует снабжения их дутьем с соответствующими давлением и температурой. Первые два из этих параметров обеспечиваются воздуходувными средствами, а последний — работой воздухонагревателей.
Доменный воздухонагреватель (варианты названия: воздухонагреватель, регенератор, каупер) — аппарат для нагрева воздуха (холодного дутья, поступающего из воздуходувной машины) перед подачей его в доменную печь. Введение воздухонагревателей стало самым эффективным способом экономии топлива (кокса) за всю историю доменного производства.
Принцип работы доменной печи
Сначала чугун выплавляется из железных руд в специальных печах, называемых доменными. Отсюда процесс получения чугуна из железных руд называется доменным процессом. Доменная печь имеет большое количество специальных устройств и механизмов, обеспечивающих беспрерывность процесса. Большинство механизмов работает автоматически. Можете посмотреть на схему выше!Смесь из руды, кокса и флюса подготовляется в определенной пропорции для загрузки в доменную печь. Такая смесь называется шихтой. Специальный подъемник — скип перемещающийся по наклонным путям, доставляет шихту к верхней части доменной печи, откуда она через засыпной аппарат поступает в печь.
Для поддержания интенсивного горения загружаемого кокса необходимо большое количество воздуха. Воздух подается в печь через специальные отверстия в нижней части печи, которые называются фурменными отверстиями. Чтобы воздух пробил высокий столб шихты и проник во все части печи, а также чтобы имелось достаточное количество кислорода для сгорания всего топлива, воздух вдувают в печь под давлением в 1—2 ати. Воздух подогревается до температуры 600—800°, так как вдувание большого количества холодного воздуха снижает температуру внутри печи, в результате чего процесс плавки руды замедляется.
Подогрев воздуха осуществляется в воздухонагревателях, которые строятся рядом с доменной печью. Воздухонагреватели отапливаются доменным (колошниковым) газом, получающимся при выплавке чугуна. Доменный газ предварительно очищается от пыли в специальных газоочистительных устройствах. Продукты сгорания из воздухонагревателей удаляются через дымовую трубу.
Полученный в печи жидкий чугун опускается в нижнюю ее часть, откуда периодически выпускается через отверстие, называемое чугунной леткой. В специальных ковшах большой емкости чугун от доменной печи отвозится в сталеплавильные цехи для переработки в сталь или к разливочной машине для получения чугунных чушек.
Пустая порода, флюсы и зола топлива образуют в печи жидкий шлак, который имеет меньший удельный вес, чем чугун, и поэтому располагается над жидким чугуном. Шлак выпускается из печи через шлаковую летку и направляется для переработки и дальнейшего использования в качестве строительного материала или в шлаковый отвал.
Доменная печь работает беспрерывно по принципу противотока: исходные материалы загружаются сверху, постепенно опускаются вниз, превращаясь в чугун и шлак, а газы, нагревшиеся в нижней зоне печи, поднимаются кверху навстречу исходным материалам. Печь имеет наружную стальную оболочку, которая называется кожухом, и внутреннюю кладку, или футеровку. Футеровка должна устойчиво сопротивляться износу от трения беспрерывно опускающихся столбом исходных материалов, выдерживать действие высоких температур, не расплавляясь и не давая деформаций. Поэтому для футеровки применяется высококачественный огнеупорный (шамотный) кирпич.
Процесс доменной плавки является непрерывным. Сверху в печь загружают исходные материалы (агломерат, окатыши, кокс), а в нижнюю часть подают нагретый воздух и газообразное, жидкое или пылевидное топливо. Газы, полученные от сжигания топлива, проходят через столб шихты и отдают ей свою тепловую энергию. Опускающаяся шихта нагревается, восстанавливается, а затем плавится. Большая часть кокса сгорает в нижней половине печи, являясь источником тепла, а часть кокса расходуется на восстановление и науглероживание железа.
Доменная печь является мощным и высокопроизводительным агрегатом, в котором расходуется огромное количество материалов. Современная доменная печь расходует около 20000 тонн шихты в сутки и выдает ежесуточно около 12000 тонн чугуна.
Для обеспечения непрерывной подачи и выпуска такого большого количества материалов необходимо, чтобы конструкция печи была проста и надежна в работе в течение длительного времени. Доменная печь снаружи заключена в металлический кожух, сваренный из стальных листов толщиной 25 – 40 мм. С внутренней стороны кожуха находится огнеупорная футеровка, охлаждаемая в нижней части печи с помощью закладываемых специальных холодильников – металлических коробок, внутри которых циркулирует вода. В связи с тем, что для охлаждения печи требуется большое количество воды, на некоторых печах применяют испарительное охлаждение, сущность которого состоит в том, что в холодильники подают воды в несколько раз меньше, чем при обычном способе. Вода нагревается до кипения и интенсивно испаряется, поглощая при этом большое количество тепла.
Внутреннее очертание вертикального разреза доменной печи называют профилем печи. Рабочее пространство печи включает:
- колошник;
- шахту;
- распар;
- заплечики;
- горн.
Колошник
Это верхняя часть доменной печи, через которую осуществляется загрузка шихтовых материалов и отвод доменного или колошникового газа. Основной частью колошникового устройства является засыпной аппарат. На большинстве доменных печей установлены двухконусные загрузочные устройства. В обычном положении оба конуса закрыты и надежно изолируют внутреннее пространство печи от атмосферы. После загрузки шихты в приемную воронку малый конус опускается и шихта падает на большой конус. Малый конус закрывается. После того, как на большом конусе будет набрано заданное количество шихты, большой конус опускается при закрытом малом конусе и шихта высыпается в печь. После этого большой конус закрывается. Таким образом, рабочее пространство доменной печи постоянно герметизировано.
Шихтовые материалы обычно подаются на колошник печи с одной стороны. В результате, в воронке малого конуса образуется откос. Длительная Работа доменной печи с перекосом уровня шихты недопустима. Для устранения этого явления приемная воронка и малый конус сделаны вращающимися. После загрузки шихты воронка вместе с конусом поворачивается на угол кратный 60, благодаря чему после разгрузки нескольких подач неравномерность полностью устраняется. 0
На современных печах могут устанавливаться более сложные по конструкции засыпные аппараты. Вместо большого конуса устанавливается вращающийся желоб, угол наклона которого может регулироваться. Такая конструкция позволяет изменять место подачи материалов по диаметру колошника.
В процессе доменной плавки образуется большое количество газа, который отводится из колошниковой части печи. Такой газ называют колошниковым. Газ содержит горючие составляющие СO и Н2 и, поэтому, используется как газообразное топливо в металлургическом производстве. Кроме того, проходя через столб шихты, газ захватывает мелкие частицы железосодержащих материалов, образуя так называемую колошниковую пыль. Пыль улавливается в специальных газоочистителях и используется как добавка к шихте при агломерации или получении окатышей.
Шахта
На долю шахты приходится большая часть общей высоты и объема печи. Профиль шахты, представляющий собой усеченный конус, расширяющийся к низу, обеспечивает равномерное опускание и разрыхление шихтовых материалов. Значительная высота шахты позволяет осуществлять тепловую и химическую обработку материалов поднимающимися горячими газами.
Распар
Это средняя цилиндрическая часть рабочего пространства печи, имеющая самый большой диаметр. Распар создает некоторое дополнительное увеличение объема печи и устраняет возможные задержки шихтовых материалов.
Заплечики
Это часть профиля печи, расположенная ниже распара и представляющая собой усеченный конус, обращенный широким основанием к распару. Обратная конусность заплечиков соответствует уменьшению объема проплавляемых материалов при образовании чугуна и шлака.
Горн
Это нижняя цилиндрическая часть печи, где осуществляются высокотемпературные процессы доменной плавки. В горне происходит горение кокса и образование доменного газа, взаимодействие между жидкими фазами, накопление жидких продуктов плавки (чугуна и шлака) и периодический их выпуск из печи. Горн состоит из верхней или фурменной части и нижней или металлоприемника. Подину металлоприемника называют лещадью.
В нижней части горна расположены чугунные и шлаковые летки, представляющие собой отверстия для выпуска чугуна и шлака. После выпуска чугуна летку закрывают специальной огнеупорной массой при помощи так называемой пушки, которая представляет собой цилиндр с поршнем. Перед открытием чугунной летки пушку заполняют леточной огнеупорной массой. После окончания выпуска чугуна пушку подводят к летке, и с помощью поршневого механизма леточная масса выдавливается из пушки и заполняет леточный канал. Для вскрытия чугунной летки служит специальная бурильная машина, которая рассверливает в леточной массе отверстие, по которому выпускают чугун.
Шлаковые летки располагаются на высоте 1500 – 2000 мм от уровня чугунной летки и закрываются с помощью шлакового стопора, представляющего собой стальной шток с наконечником. Выходящие из доменной печи чугун и шлак направляются по желобам в чугуновозные и шлаковозные ковши. В настоящее время шлак в основном выпускается вместе с чугуном и отделяется от чугуна специальным устройством на желобе печи.
Шлак, вытекающий из доменной печи через чугунную летку, отделяется от чугуна на желобе печи с помощью разделительной плиты и перевала, выпол-няющих роль гидравлического затвора. Чугун, имеющий высокую плотность, проходит в зазор под разделительной плитой, а более легкий шлак отводится в боковой желоб.
При необходимости поставки чугуна другим предприятиям его разливают в слитки (чушки) массой 30 – 40 кг на специальной разливочной машине.
В верхней части горна на расстоянии 2700 – 3500 мм от оси чугунной летки по окружности горна с равными промежутками устанавливаются воздушные фурмы, через которые подают в печь нагретое до 1100 – 1300 °С дутье, а также природный газ и другие топливные добавки (мазут, пылеугольное топливо). Каждая доменная печь обеспечивается дутьем от своей воздуходувки. Нагрев дутья осуществляется в воздухонагревателях регенеративного типа, когда под действием тепла сжигаемого газа вначале нагревается насадка воздухонагревателя из огнеупорного кирпича, а затем через нее пропускается воздух, забирающий тепло от насадки. В период нагрева насадки в камеру горения подается газ и воздух для его горения. Продукты сгорания, проходя через насадку, нагревают ее и уходят в дымоход. В период нагрева дутья холодный воздух поступает в нагретую насадку, нагревается, а затем подается в доменную печь. Как только насадка остыла настолько, что воздух не может быть нагрет до заданной температуры, его переводят на следующий воздухонагреватель, а остывший ставят на нагрев. Насадка воздухонагревателя охлаждается быстрее, чем нагревается. Поэтому блок воздухонагревателей доменной печи состоит из 3 – 4 аппаратов, из которых один нагревает воздух, а остальные разогреваются. Профиль доменной печи характеризуется диаметрами, высотами и углами наклона отдельных элементов. Размеры некоторых печей приведены в таблице 1.
Таблица 1 – Размеры печей
Размеры, мм | Полезный объем печи, м3 | ||
---|---|---|---|
2000 | 3000 | 5000 | |
Диаметр: | |||
горна | 9750 | 11700 | 14900 |
распара | 10900 | 12900 | 16300 |
колошника | 7300 | 8200 | 11200 |
Высота: | |||
полная | 32350 | 34650 | 36900 |
полезная | 29200 | 32200 | 32200 |
горна | 3600 | 3900 | 4500 |
шахты | 18200 | 20100 | 19500 |
Размеры каждой части печи должны быть увязаны между собой и находиться в определенных соотношениях с размерами других частей печи. Профиль печи должен быть рациональным, при котором обеспечиваются важнейшие условия доменного процесса:
- плавное и устойчивое опускание шихтовых материалов;
- выгодное распределение встречного газового потока;
- благоприятное развитие процессов восстановления и образование чугуна и шлака.
Основными величинами, характеризующими размеры рабочего пространства, являются полезный объем печи и полезная высота. Они включают высоту и объем, заполненные материалами и продуктами плавки. При определении этих параметров за верхний уровень берется отметка нижней кромки большого конуса засыпного устройства в опущенном положении, а нижнем уровнем является уровень оси чугунной летки.
ПОДЕЛИСЬ ИНТЕРЕСНОЙ ИНФОРМАЦИЕЙ

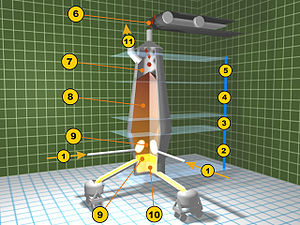

Домна — это… Что такое Домна?

1. Горячее дутьё
2. Зона плавления (заплечики и горн)
3. Зона восстановления FeO (распар)
4. Зона восстановления Fe2O3 (шахта)
5. Зона предварительного нагрева (колошник)
6. Загрузка железорудных материалов, известняка и кокса
7. Доменный газ
8. Столб железорудных материалов, известняка и кокса
9. Выпуск шлака
10. Выпуск жидкого чугуна
11. Сбор отходящих газов
До́менная печь, до́мна — большая металлургическая, вертикально расположенная печь шахтного типа для выплавки чугуна, ферросплавов из железорудного сырья. Первые доменные печи появились в Европе в середине XIV века, в России — около 1630 г.
Описание и процессы
Доменная печь представляет собой сооружение высотой до 35 м, высота ограничивается прочностью кокса, на котором держится весь столб шихтовых материалов. Загрузка шихты осуществляется сверху, через типовое загрузочное устройство, которое одновременно является и газовым затвором доменной печи. В домне восстанавливают богатую железную руду (на современном этапе запасы богатой железной руды сохранились лишь в Австралии и Бразилии), агломерат или окатыши. Иногда в качестве рудного сырья используют брикеты.
Доменная печь состоит из пяти конструктивных элементов: верхней цилиндрической части — колошника, необходимого для загрузки и эффективного распределения шихты в печи; самой большой по высоте расширяющейся конической части — шахты, в которой происходят процессы нагрева материалов и восстановления железа из оксидов; самой широкой цилиндрической части — распара, в котором происходят процессы размягчения и плавления восстановленного железа; суживающейся конической части — заплечиков, где образуется восстановительный газ — монооксид углерода; цилиндрической части — горна, служащего для накопления жидких продуктов доменного процесса — чугуна и шлака.
В верхней части горна располагаются фурмы — отверстия для подачи нагретого до высокой температуры дутья — сжатого воздуха, обогащенного кислородом и углеводородным топливом.
На уровне фурм развивается температура около 2000 °C. По мере удаления вверх температура снижается, и у колошников доходит около 270 °C. Таким образом в печи на разной высоте устанавливается разная температура, благодаря чему протекают различные химические процессы перехода руды в металл.

В верхней части горна, где приток кислорода достаточно велик, кокс сгорает, образуя диоксид углерода и выделяя большое количества тепла.
C + O2 = CO2 + Q
Диоксид углерода, покидая зону, обогащенную кислородом, вступает в реакцию с коксом и образует монооксид углерода — главный восстановитель доменного процесса.
CO2 + C = 2CO
Поднимаясь вверх монооксид углерода взаимодействует с оксидами железа, отнимая у них кислород и восстанавливая до металла:
Fe2O3 + 3CO = 2Fe + 3CO2
Полученное в результате реакции железо каплями стекает по раскаленному коксу вниз, насыщаясь углеродом, в результате чего получается сплав, содержащий 2,14 — 6,67 % углерода. Такой сплав называется чугуном. Кроме углерода в него входят небольшая доля кремния и марганца. В количестве десятых долей процента в состав чугуна входят также вредные примеси — сера и фосфор. Кроме чугуна в горне образуется и накапливается шлак, в котором собираются все вредные примеси.
Ранее, шлак выпускался через отдельную шлаковую лётку. В настоящее время и чугун, и шлак выпускают через Чугунную летку одновременно. Разделение чугуна и шлака происходит уже вне доменной печи — в желобе, при помощи разделительной плиты. Отделенный от шлака чугун сливается в чугуновозные ковши и вывозится в сталеплавильный цех.
Этимология
Слово «домна» образовано от старославянского «дмение» — дутьё. На других языках: англ. blast furnace — дутьевая печь, нем. Hochofen — высокая печь, фр. haut fourneau — высокая печь.
Следует иметь в виду коренное отличие в значении слов «домница» и «доменная печь»: в домнице получали (в виде кусков или криц) штуки восстановленного сыродутного (от слова «сырое», то есть неподогретое дутьё) железа, а в доменной печи — жидкий чугун. А также собирается вода которая стекает с металла и образуется металлическая вода и примесями кальция.
Vasmer’s Etymological Dictionary: Домна
Литература
- Толковый металлургический словарь. Основные термины / Под ред. В. И. Куманина. — М.: Рус. яз., 1989. — 446 с. — ISBN 5-200-00797-6.
- Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. — Киев.:Выща школа, 1988. — 352 с.
- Ферсман А. Е. Занимательная геохимия. — М.: Детгиз, 1954. — 486 с.
Wikimedia Foundation. 2010.
фото, что такое доменная печь, обзор и видео
Обновлено:
2016-08-18Доменная печь — это незаменимое оборудование в металлургических процессах. Такие печи появились достаточно давно, и они позволяли плавить железорудное сырье, превращая его в различные предметы быта, военного вооружения и пр. Как выглядит доменная печь сегодня и что собой представляет данный агрегат? Об этом в нашем материале.
Содержание статьи
Устройство доменки
Фото доменной печи
Доменная печь насчитывает многовековую историю. Впервые подобные агрегаты появились на территории Европы в 14 веке.
Только через несколько столетий, в 16 веке, доменные печи добрались до территории России.
В печках процесс плавления чугуна осуществляется непрерывно. Сверху печки загружается сырье для плавки, а снизу предусмотрены системы для подачи топлива и кислорода. При нагревании железная руда плавится.
При высокой производительности, печки отличаются достаточно простой конструкцией и отменной надежностью. Только при таких условиях можно добиться желаемого результата от работы оборудования.
Но как устроена современная доменная печка?
- Конструкция представляет собой внушительное по размерам устройство, высота которого может достигать 30 метров и более;
- Диаметр устройства примерно в три раза меньше;
- Стенки печки выполняют из шамота, либо используют другие материалы с отличными огнеупорными характеристиками;
- Нижнюю часть горна и основание изготавливают из углеродистых блоков, которые отличаются высокой степенью огнеупорности. Чтобы огнеупорные характеристики находились всегда на высоком уровне, предусмотрены металлические холодильники, по которым осуществляется циркуляция воды;
- Снаружи оборудование заключено в стальной кожух толщиной 40 миллиметров;
- За счет высокотехнологичного подхода и возможностей современной техники, доменные печки достигают массы в несколько десятков тысяч тонн;
- Огромный вес порядка 30 тысяч тонн требует наличия соответствующего фундамента;
- Фундамент состоит из бетонной плиты толщиной 4 метра и закрепленной на ней колонны и монолитного цилиндра. Для их изготовления используется специальный жаропрочный бетон;
- Поверх фундамента монтируется горн доменной печки;
- Печка, предназначенная для плавки сырье, отличается внушительным объемом, поскольку при увеличении размеров экономичность оборудования улучшается;
- Самые большие модели доменных печек отличаются полезным объемом около 3 тысяч кубометров;
- Вверху горна монтируются специальные фурмы, необходимые для подачи воздуха. Их бывает установлено не более 36 единиц;
- Для работы доменной печки требуется огромное количество воздуха. Для удовлетворения потребностей печки применяются турбовоздуходувки;
- За нагрев воздуха отвечает воздухонагреватель, являющийся необходимым элементом конструкции;
- Современные печи способны работать без перерывов в течение 10 лет. При загрузке сырья на выходе производитель получает чугун;
- Загружается сырье калошами — это специальные выверенные порции, с которыми идеально справляется доменная печь;
- За сутки доменка способна произвести около 5 тысяч тонн чугуна;
- Процессы загрузки и подготовки механизированные;
- Чтобы добиться качественной плавки чугуна, конструкцией доменной печки предусматриваются определенные вспомогательные механизмы для загрузки, подъема используемого сырья.
Особенности работы
С конструкцией и некоторыми особенностями доменной печи мы познакомились. Теперь необходимо разобраться в технологических процессах, которые протекают в этом промышленном оборудовании.
- Исходным сырьем выступают рудные вещества. Это может быть любой вид железняка или руды, в которой содержится марганец.
- Доменная печь — это устройство для получения чугуна, его выплавки из соответствующего сырья.
- Загружая материалы в печь, важно соблюдать определенные пропорции. Правильно подобранная по пропорциям смесь называется шихтой. В ее состав включена руда, флюс и кокс.
- Главным этапом процесса производства чугуна является восстановление железа. Полученное методом распара железо, где растворяется углерод, доменная печь выдает чугун.
- В самых высокотемпературных точках доменки чугун начинает плавиться.
- За счет продуманной схемы работы доменной печи, процесс горения является непрерывным. Поддерживается горение правильно подаваемыми порциями воздуха.
- Предварительно воздух нагревается до нужных температур, предусмотренных технологиями процесса выплавки. При подаче холодного воздуха печь не подогревалась, а остывала бы. Это привело бы к более медленному протеканию процесса выплавки изделий.
- Специальная труба обеспечивает удаление продуктов сгорания.
- На выходе доменные печи выдают чугун в жидкой форме, который выпускают наружу через специальные отверстия в нижней части конструкции.
- Большой ковш захватывает расплавленный чугун, транспортирует его в цехи для дальнейшей обработки.
- Переработка жидкого чугуна в сталь не является обязательным этапом технологического процесса. Все зависит от того, на какие задачи ориентировано металлургическое предприятие, использующее доменные печи.
- Остатки переработанного сырья не идут на свалку. Они выходят из печи через соответствующие устройства. Их называют шлаковыми летками. Данные отходы служат для дальнейшего производства стройматериалов.
Особенности обслуживания и ремонта
Поскольку доменные печи работают беспрерывно, к вопросу их технического обслуживания необходимо подходить особенно внимательно.
- Цель обслуживания — не допустить преждевременный износ. Для этого ответственные за обслуживания лица должны строго опираться на технический паспорт, предоставляемый производителем для их печей;
- При наличии на производстве специализированных правил эксплуатации конкретной доменной печи, все мероприятия по обслуживанию осуществляются строго на их основании;
- При отсутствии перечня правил, опираться следует на прочие директивные материалы;
- Периодические ремонтные мероприятия осуществляются по мере возникновения неисправностей. При этом процесс производства чугуна в доменной печи останавливаться не должен;
- Исключением является капитальный ремонт, при необходимости проведения которого доменную печь останавливают.
Существует три типа капитального ремонта.
- Ремонт первого разряда. В этом случае из горна необходимо извлечь все сырье, провести визуальный осмотр оборудования, принимающего участие в технологических процессах.
- Ремонт второго разряда. Предусматривает замену элементов, имеющих вторичную роль в конструкции доменной печи.
- Ремонт третьего разряда. Подразумевает полностью замену агрегатов, которые необходимы для загрузки сырья и дозирования исходных материалов.
Не редко доменные печки останавливают, чтобы провести ремонтные работы и дополнительно осуществить модернизацию оборудования. Так производитель сокращает периодичность простаивания оборудования, теряя меньше денег.
Доменные печи — это уникальные устройства, которые поражают своими габаритами и возможностями.
ДОМЕННАЯ ПЕЧЬ — это… Что такое ДОМЕННАЯ ПЕЧЬ?
- ДОМЕННАЯ ПЕЧЬ
домна, — шахтная печь для выплавки чугуна из железорудных материалов (см. рис.). Печь установлена на бетонном фундаменте, на к-ром (в цилиндрич. кожухе) уложена кладка из огнеупорного кирпича, образующая лещадь печи. В нижней части печи — горне — имеются чугунные и шлаковые лётки, а также фурменные приборы (см. Фурма). Над горном расположены заплечики, соединённые с распаром — самой широкой частью печи. Распар переходит в сужающуюся кверху тахту, к-рая заканчивается цилиндрич. колошником. Расстояние от уровня чуг. лёток до верха колошника наэ. полезной высотой Д. п. Важнейшая хар-ка Д. п. — её полезный объём. В СССР действует крупнейшая в мире Д. п. объёмом 5580 м3 (19S6). Производительность этой печи — более 12 000 т/сут. Осн. технико-экономич. показателем работы Д. п. служит коэффициент использования полезного объёма (к. и. п. о.) — полезный объём печи (в м3), приходящийся на 1 т выплавл. в сутки чугуна. Чем лучше работает печь, тем ниже к. и. п. о. Нек-рые Д. п. СССР имеют к. и. п. о. менее 0,5.

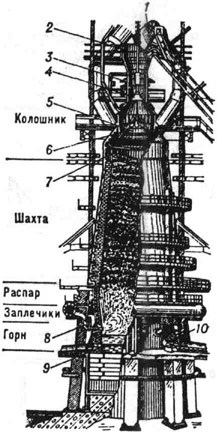

Доменная печь: 1 — скип; 2 — приёмная воронка; 3 — распределитель шихты; 4 — малый конус; 5 — большой конус; 6 — воронка большого конуса; 7 — защитные сегменты; 8 — воздушная фурма; 9 — чугунная лётка; 10 — шлаковая лётка
Большой энциклопедический политехнический словарь. 2004.
- ДОЛЯ
- ДОМЕННЫЙ ВОЗДУХОНАГРЕВАТЕЛЬ
Смотреть что такое «ДОМЕННАЯ ПЕЧЬ» в других словарях:
ДОМЕННАЯ ПЕЧЬ — ДОМЕННАЯ ПЕЧЬ, цилиндрическая плавильная печь. Ее используют для выплавки из руд металлов, преимущественно железа и меди. Руда смешивается с коксом и Флюсом (при выплавке стали это известняк). К нижней части печи подведен трубопровод горячего… … Научно-технический энциклопедический словарь
ДОМЕННАЯ ПЕЧЬ — (домна) шахтная печь для выплавки чугуна. Исходные материалы (шихта ) железорудный агломерат, окатыши, кокс, флюсы подаются на колошник. Снизу (через фурмы) вводят нагретый воздух, жидкое, газообразное или пылевидное топливо. В доменной печи… … Большой Энциклопедический словарь
ДОМЕННАЯ ПЕЧЬ — (домна) шахтная печь для выплавки чугуна из железной руды … Большая политехническая энциклопедия
доменная печь — — [http://www.eionet.europa.eu/gemet/alphabetic?langcode=en] EN blast furnace A tall, cylindrical smelting furnace for reducing iron ore to pig iron; the blast of air blown through solid fuel increases the combustion rate. (Source: MGH)… … Справочник технического переводчика
Доменная печь — У этого термина существуют и другие значения, см. Домна (значения). Устройство доменной печи 1. Горячее дутьё 2. Зона плавления (заплечики и горн) 3. Зона восстановления FeO (распар) 4. Зона восстанов … Википедия
доменная печь — (домна), шахтная печь для выплавки чугуна. Исходные материалы (шихта) железорудный агломерат, окатыши, кокс, флюсы подаются на колошник. Снизу (через фурмы) вводят нагретый воздух, жидкое, газообразное или пылевидное топливо. В доменной печи… … Энциклопедический словарь
Доменная печь — Blast furnace Доменная печь. Шахтная печь, в которой сжигается твердое топливо с подачей воздуха для расплавления руды в течение длительного времени. Так как при производстве чугуна температура должна быть высокой, то воздух подогревают. Там, где … Словарь металлургических терминов
доменная печь — aukštakrosnė statusas T sritis chemija apibrėžtis Ketaus lydymo iš rūdos krosnis. atitikmenys: angl. blast furnace rus. доменная печь; домна … Chemijos terminų aiškinamasis žodynas
доменная печь — [blast furnace] шахтная печь для выплавки чугуна из железных руд или окускованных железорудных концентратов в непрерывно действующем реакторе в противотоке опускающихся шихтовых материалов и восходящего потока горячих восстановительных газов… … Энциклопедический словарь по металлургии
Доменная печь — домна шахтная печь для выплавки чугуна из железной руды. Печь устанавливают на бетонный фундамент, на котором (в цилиндрическом кожухе) делают кладку из огнеупорного кирпича, образующую лещадь печи. В нижней части печи горне имеются чугунные и… … Энциклопедический словарь по металлургии
ДОМЕННАЯ ПЕЧЬ — это… Что такое ДОМЕННАЯ ПЕЧЬ?
- ДОМЕННАЯ ПЕЧЬ
- ДОМЕННАЯ ПЕЧЬ, цилиндрическая плавильная печь. Ее используют для выплавки из руд металлов, преимущественно железа и меди. Руда смешивается с коксом и Флюсом (при выплавке стали это известняк). К нижней части печи подведен трубопровод горячего сжатого воздуха, который нагнетается в печь и создает там температуру, необходимую для восстановления оксидных руд до металлов. Расплавленный металл опускается на дно печи и выводится из нее через специальное отверстие. Отходы, или шлак, плавают поверху расплава и удаляются из печи. см. также ОКИСЛЕНИЕ-ВОССТАНОВЛЕНИЕ.
Доменная печь В доменной печи используется перегретый воздух, вдуваемый внутрь. В печь сверху загружают кокс, железную руду и известняк. Воздух, нагретый в горячих кауперах, нагнетается по трубам (называемым фурмами) в нижнюю часть печи. Руда превращается в жидкий чугун и стекает на дно печи, откуда чугун разливают каждые три — шесть часов. Известняк связывает примеси,содержащимися в руде, прежде всего с оксидами кремния, и образуется шлак. Расплавленный шлак образует слой поверх расплава чугуна, и его сливают через шлаковую летку.
Научно-технический энциклопедический словарь.
- ДОМАГК
- ДОМИНАНТА
Смотреть что такое «ДОМЕННАЯ ПЕЧЬ» в других словарях:
ДОМЕННАЯ ПЕЧЬ — (домна) шахтная печь для выплавки чугуна. Исходные материалы (шихта ) железорудный агломерат, окатыши, кокс, флюсы подаются на колошник. Снизу (через фурмы) вводят нагретый воздух, жидкое, газообразное или пылевидное топливо. В доменной печи… … Большой Энциклопедический словарь
ДОМЕННАЯ ПЕЧЬ — (домна) шахтная печь для выплавки чугуна из железной руды … Большая политехническая энциклопедия
доменная печь — — [http://www.eionet.europa.eu/gemet/alphabetic?langcode=en] EN blast furnace A tall, cylindrical smelting furnace for reducing iron ore to pig iron; the blast of air blown through solid fuel increases the combustion rate. (Source: MGH)… … Справочник технического переводчика
Доменная печь — У этого термина существуют и другие значения, см. Домна (значения). Устройство доменной печи 1. Горячее дутьё 2. Зона плавления (заплечики и горн) 3. Зона восстановления FeO (распар) 4. Зона восстанов … Википедия
доменная печь — (домна), шахтная печь для выплавки чугуна. Исходные материалы (шихта) железорудный агломерат, окатыши, кокс, флюсы подаются на колошник. Снизу (через фурмы) вводят нагретый воздух, жидкое, газообразное или пылевидное топливо. В доменной печи… … Энциклопедический словарь
ДОМЕННАЯ ПЕЧЬ — домна, шахтная печь для выплавки чугуна из железорудных материалов (см. рис.). Печь установлена на бетонном фундаменте, на к ром (в цилиндрич. кожухе) уложена кладка из огнеупорного кирпича, образующая лещадь печи. В нижней части печи горне… … Большой энциклопедический политехнический словарь
Доменная печь — Blast furnace Доменная печь. Шахтная печь, в которой сжигается твердое топливо с подачей воздуха для расплавления руды в течение длительного времени. Так как при производстве чугуна температура должна быть высокой, то воздух подогревают. Там, где … Словарь металлургических терминов
доменная печь — aukštakrosnė statusas T sritis chemija apibrėžtis Ketaus lydymo iš rūdos krosnis. atitikmenys: angl. blast furnace rus. доменная печь; домна … Chemijos terminų aiškinamasis žodynas
доменная печь — [blast furnace] шахтная печь для выплавки чугуна из железных руд или окускованных железорудных концентратов в непрерывно действующем реакторе в противотоке опускающихся шихтовых материалов и восходящего потока горячих восстановительных газов… … Энциклопедический словарь по металлургии
Доменная печь — домна шахтная печь для выплавки чугуна из железной руды. Печь устанавливают на бетонный фундамент, на котором (в цилиндрическом кожухе) делают кладку из огнеупорного кирпича, образующую лещадь печи. В нижней части печи горне имеются чугунные и… … Энциклопедический словарь по металлургии
Что такое доменная печь? (с изображением)
Доменные печи — это устройства, которые используются в процессе выплавки чугуна. Тепло, создаваемое в печи, позволяет получать железо из железооксидных руд. Воздух, содержащийся в самой доменной печи, помогает повысить степень нагрева, ускоряя процесс плавки.

Внешне типичная доменная печь имеет форму башни. Безопасные двери установлены на передней части устройства, что позволяет подавать сырье в печь вручную или с помощью конвейерной ленты. Некоторые печи этого типа также оснащены выдвижным ящиком у основания, что значительно упрощает сбор шлака и других готовых изделий.
Печи этого типа часто используются в процессе производства стали. Доменная печь идеально подходит для объединения древесного угля и железной руды. Высокая температура в печи такого типа позволяет расплавить оба вещества в единый жидкий металл, который в конечном итоге образует так называемый чугун.Чугун время от времени удаляется из основания печи и используется для создания ряда различных типов строительных материалов.
Наряду с древесным углем и железной рудой в смесь можно также вводить известняк или какой-либо другой тип флюса. Конструкция башни печи позволяет очень легко контролировать степень тепла, выделяемого в основной камере, что позволяет оператору при необходимости изменять температуру сырья.В то время как многие аспекты обработки стали извлекли выгоду из современных технологий, базовая конструкция и эксплуатация доменной печи на протяжении веков оставались практически неизменными вследствие того факта, что она по-прежнему является наиболее экономичным способом производства железа в больших масштабах.
Хотите автоматически сэкономить время и деньги месяца? Пройдите 2-минутный тест, чтобы узнать, как начать экономить до 257 долларов в месяц.
Происхождение доменной печи обычно восходит к Китаю в пятом веке до нашей эры. В средние века использование этого типа печи было найдено в Англии, а также в некоторых частях Европы. Современный дизайн устройства часто приписывают различным новаторам начала 18-го века, которые усовершенствовали способность доменной печи производить большее количество продукта за один сеанс.В то же время эта более новая конструкция также позволяет использовать доменный газ, образующийся при выделении угарного газа из древесного угля, в качестве восстановителя для чугуна, образующегося в печи.
Печи этого типа остаются важной частью процесса производства стали во всем мире.Относительно недорогая в эксплуатации и обслуживании доменная печь может работать несколько поколений, прежде чем ее необходимо заменить. Экономический аспект печи помогает гарантировать, что производители стали могут оставаться конкурентоспособными в современном мире, даже когда металлы, произведенные другими методами, становятся трудными для продажи.
,Доменная печь — Официальная Minecraft Wiki
Доменная печь
Возобновляемый | Да |
---|---|
наращиваемый | Да (64) |
Инструмент | |
Взрывоустойчивость | 3,5 |
Твердость | 3,5 |
Luminant | Да (13) (когда активен) |
Прозрачный | Частичная (когда активна) |
Легковоспламеняющийся | Нет |
Загорается от лавы | Нет |
Доменная печь — это блок, который плавит руды, металлическую броню и инструменты, аналогично печи, но с удвоенной скоростью и вдвое меньшим опытом.Он также служит блоком для работы оружейника.
Содержание
- 1 Происшествие
- 1,1 естественного поколения
- 2 Получение
Доменная печь — это специальный тип печи для выплавки чугуна из руды. Доменные печи очень большие. Они могут быть до 60 метров (200 футов) в высоту и 15 метров (49 футов) в диаметре. Доменная печь является крупнейшим химическим реактором. Доменные печи также называются высокопроизводительными печами .
Доменная печь обычно строится с стальным корпусом и кирпичей, изготовленных из оксида магния или другого огнеупорного материала внутри корпуса.Горячая печь не может расплавить эти кирпичи. Печь охлаждается водой из внутренней части корпуса и кирпичами.
Процесс изготовления железа прост. Железная руда в основном оксид железа. Железо производится путем удаления кислорода. Это оставляет сырое железо, называемое чугуна . Этот процесс удаления кислорода называется плавлением. Углерод используется в процессе восстановления, когда руда нагревается до высокой температуры. Углерод легко забирает кислород из руды при высоких температурах.

1.Горячий взрыв («ветер») от печей Cowper
2. Зона плавления ( ч.ш. )
3. Зона восстановления оксида железа ( баррель )
4. Зона восстановления оксида железа ( стек )
5. Предварительно зона нагрева ( горловина )
6. Подача руды, известняка и кокса
7. Выхлопные газы
8. Колонна руды, кокса и известняка
9. Удаление шлака
10. Выпуск расплавленного чугуна
11 . Сбор отработанных газов
Руду, известняк и углерод в форме кокса укладывают в верхнюю часть доменной печи послойно.В то же время горячий воздух, называемый «ветер», дует внутри печи. Специальные насадки, называемые фурмами, используются для подачи воздуха в печь. Сопла находятся в нижней части печи. Этот процесс называется «взрывные работы». Именно поэтому его называют «доменной печью». Кокс воспламеняется (горит) и горит. Это создает угарный газ, потому что не хватает кислорода, чтобы сделать углекислый газ. Окись углерода затем восстанавливает оксид металла до металла и образует углекислый газ. Этот процесс используется для производства железа.Известняк образует вещество под названием шлак со скалой железной руды.
Нижняя часть печи называется очагом . Когда он заполнен жидким чугуном и шлаком, шлак удаляется. Это называется скимминг . Шлак легче железа и не смешивается с железом. Он плавает поверх железа. В очаге делается отверстие на уровне шлака с помощью специальной дрели. Жидкий шлак выходит через отверстие в контейнер, называемый шлаковым горшком .Затем железо сливается из очага. Это называется , нажав . Внизу делается отверстие, и выходит жидкий чугун. Он либо используется непосредственно для выплавки стали, либо помещается в специальный железнодорожный вагон под названием торпедоносец , либо изготавливается в форме. Когда весь чугун был удален, огнеупорная глина используется, чтобы закрыть два отверстия. Глина становится очень твердой из-за высокой температуры.
Чугун содержит около 4% углерода, и он будет слишком твердым и хрупким для использования.Дополнительный углерод должен быть сначала сожжен. Чугун перерабатывается в сталь путем обезуглероживания (сжигания дополнительного углерода). Современный метод обезуглероживания чугуна и его переработки в сталь — это базовая кислородная печь. Исторически существовали и другие методы, такие как конвертер Бессемера, мартеновская печь и печь для пудлинга.
Газы поднимаются и собираются на верхней части печи. Поскольку газ содержит много окиси углерода, он является ценным топливом. Газ, собранный в верхней части доменной печи, называется доменным газом .Затем его промывают и сушат и собирают все твердые частицы, такие как сажа или рудная пыль. Затем газ сжигается в специальных печах, называемых печей Купер или печей горячего дутья в углекислый газ. Тепло от сжигания доменного газа затем используется для предварительного нагрева взрывного воздуха, «ветра», который, в свою очередь, вдувается в саму доменную печь.
Шлак не является отходом. Это может быть использовано по-разному. Это может быть превращено в кирпичи и использовано для строительства, или это может быть смешано с бетоном.Бетон, который содержит доменный шлак, более прочный, чем обычный бетон, и является почти чисто белым, где обычный бетон является грязно-серым.
Доменная печь обычно может работать от 10 до 20 лет без остановки. Это называется «кампания».
При температуре 900-1600 ° C происходит восстановление углеродом:
Теперь железо сделано.
,Эти примеры взяты из Кембриджского английского корпуса и из источников в Интернете. Любые мнения в примерах не соответствуют мнению редакторов Cambridge Dictionary или издательства Cambridge University Press или его лицензиаров.
Больше примеров Меньше примеров
В настоящее время миллионы тонн доменного , , коксовой печи кокса лежат неиспользованными в запасах по всей стране.Наконец, проблема является неотложной, поскольку решение имеет непосредственные эксплуатационные последствия на заводе для закрытия доменной печи , что будет необратимым.Он упомянул конкретный случай, касающийся доменной печи . Если он работает на одной печи и производит 1 миллион тонн, базовая стоимость будет неверной.Изхансардского архива
Пример из архива Хансарда. Содержит парламентскую информацию, лицензированную в соответствии с.
