Цепная передача — Википедия

Материал из Википедии — свободной энциклопедии

Цепная передача Бесшумная цепь Рейнольдса, применённая в коробке передач автомобиля.

Цепная передача — это передача механической энергии при помощи гибкого элемента — цепи, за счёт сил зацепления. Может иметь как постоянное, так и переменное передаточное число (например, цепной вариатор).

Состоит из ведущей и ведомой звездочки и цепи. Цепь состоит из подвижных звеньев. В замкнутое кольцо для передачи непрерывного вращательного движения концы цепи соединяются с помощью специального разборного звена.

Обычно число зубьев на звёздочках и число звеньев цепи стремятся делать взаимно простыми, что обеспечивает равномерность износа: каждый зуб звёздочки будет поочерёдно работать со всеми звеньями цепи.

Цепные передачи универсальны, просты и экономичны. По сравнению с зубчатыми передачами (см. Зубчатая передача) они менее чувствительны к неточностям расположения валов, ударным нагрузкам, допускают практически неограни

ru.wikipedia.org

Цепные передачи.

Цепные передачи



Общие сведения о цепных передачах

Цепная передача относится к передачам зацеплением с гибкой связью. Мощность в цепной передаче посредством многозвенной шарнирной цепи передается от ведущей к ведомой звездочке, размещенных на параллельных валах.

***

Классификация цепных передач

Цепные передачи классифицируют по типу применяемой цепи. В настоящее время применяют роликовые, втулочные и зубчатые цепи, которые, в свою очередь, могут быть однорядными и многорядными.

В роликовых и втулочных цепях зацепление звеньев со звездочкой осуществляется через ролик или втулку, при этом долговечность цепи возрастает, но возрастает ее масса и стоимость.

Зубчатые цепи набирают из пластин, при этом большое значение на эксплуатационные качества цепи имеет конструкция шарнира. В конструкцию входит направляющая пластина, предотвращающая сползание цепи со звездочки.

По сравнению со втулочными зубчатые цепи работают более плавно, обеспечивают большую кинематическую точность (плавность хода передачи), могут передавать бóльшую мощность, имеют высокий

КПД, но их масса и стоимость значительно выше.

В зависимости от типа применяемой цепи зависит конструкция звездочек цепной передачи. Звездочки для втулочной и роликовой цепи представлена на рис. 2 слева, звездочка для зубчатой цепи – справа.

***

Достоинства цепных передач

По сравнению с зубчатыми передачами:
Преимущество цепных передач в сравнении с зубчатыми заключается в том, что они способны передавать движение между валами при значительных межосевых расстояниях (до 8 м).

По сравнению с ременными передачами:
По сравнению с ременными передачами (передачами трением) цепные передачи (передачи зацеплением) выгодно отличаются компактностью, способностью передавать бóльшие мощности при одинаковых размерах, постоянством передаточного числа и меньшей требовательностью к предварительному натяжению цепи (иногда предварительный натяг для цепных передач не применяется).

Кроме того, цепные передачи устойчиво работают при малых межосевых расстояниях между звездочками, тогда как ременная передача может пробуксовывать при малых углах обхвата шкива ремнем.

К достоинствам цепных передач можно отнести высокий КПД и безотказность при работе в условиях частых пусков и торможений.

***

Недостатки цепных передач

1. Значительный шум и вибрация при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).

2. Сравнительно быстрое изнашивание шарниров цепи, необходимость применения системы смазывания и установки в закрытых корпусах.

3. Удлинение цепи вследствие износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.

4. По сравнению с зубчатыми передачами цепные передают движение менее плавно и равномерно.

***

Область применения цепных передач

Цепные передачи находят широкое применение во многих областях машиностроения, конструкциях сельскохозяйственных и дорожных машин, станкостроении и т. д.

Их применяют в станках, мотоциклах, велосипедах, промышленных роботах, буровом оборудовании, подъемно-транспортных, строительно-дорожных, сельскохозяйственных, полиграфических и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно.

Цепные передачи наибольшее применение получили для передачи мощностей до 120 кВт при окружных скоростях до 15 м/сек.

***



Приводные цепи

Приводная цепь – главный элемент цепной передачи – состоит из соединенных шарнирами отдельных звеньев. Помимо приводных бывают тяговые и грузовые цепи, которые в этом разделе сайта не рассмотрены.
Основные типы стандартизованных приводных цепей (см. рис. 1): роликовые, втулочные и зубчатые.
В тихоходных цепных передачах применяются, также, фасоннозвенные цепи (крючковые или штыревые).

***

Роликовые приводные цепи

Роликовые приводные цепи состоят из двух рядов наружных

1 и внутренних 2 пластин (см. рис. 1). В наружные пластины запрессованы оси 3, пропущенные через втулки 4, запрессованные в свою очередь во внутренние пластины. На втулки предварительно надеты свободно вращающиеся закаленные ролики 5.
Концы осей после сборки расклепывают с образованием головок, препятствующих спаданию пластин.
При относительном повороте звеньев ось проворачивается во втулке, образуя шарнир скольжения.

Зацепление цепи со звездочкой происходит через ролик, который, поворачиваясь на втулке, перекатывается по зубу звездочки. Такая конструкция позволяет выровнять давление зуба на втулку и уменьшить изнашивание как втулки, так и зуба.

Пластины очерчены контуром, напоминающим цифру 8 и обеспечивающим равную прочность пластины во всех сечениях.
Роликовые цепи имеют широкое распространение. Их применяют при скоростях v ≤ 15 м/сек.

Приводные роликовые цепи по ГОСТ 13568-75 различают:

  • однорядные нормальные (ПР),
  • однорядные длиннозвенные облегченные (ПРД),
  • однорядные усиленные (ПРУ)
    ,
  • двухрядные (2ПР),
  • трехрядные (ЗПР),
  • четырехрядные (4ПР),
  • с изогнутыми пластинками (ПРИ).

Из роликовых однорядных цепей наиболее распространены нормальные ПР. Длиннозвенные облегченные цепи ПРД изготовляют с пониженной разрушающей нагрузкой; допускаемая скорость для них до 3 м/сек.
Усиленные цепи ПРУ изготовляют повышенной прочности и точности; их применяют при больших и переменных нагрузках, а также при высоких скоростях.

Многорядные цепи позволяют увеличивать нагрузку пропорционально числу рядов, поэтому их применяют при передаче больших мощностей. Роликовые цепи с изогнутыми пластинами повышенной податливости применяют при динамических нагрузках (ударах, частых реверсах и т. д.).

***

Втулочные приводные цепи

Втулочные приводные цепи по конструкции подобны роликовым, но не имеют роликов, что удешевляет цепь, уменьшает ее массу, но существенно увеличивает износ втулок цепи и зубьев звездочек. Втулочные цепи применяют в неответственных передачах при v < 1 м/сек

.

Втулочная однорядная цепь (см. рис. 1) состоит из внутренних пластин 1, напрессованных на втулки 2, свободно вращающиеся на валиках 5, на которых напрессованы наружные пластины 4.
В зависимости от передаваемой мощности приводные втулочные цепи изготовляют однорядными (ПВ) и двухрядными (2ПВ).
Эти цепи простые по конструкции, имеют небольшую массу и наиболее дешевые, но менее износоустойчивы, поэтому применение их ограничивают небольшими скоростями, обычно до 10 м/сек.

Роликовая однорядная цепь (рис. 1) отличается от втулочной тем, что на ее втулках 2 устанавливают свободно вращающиеся ролики 5. Ролики заменяют трение скольжения между втулками и зубьями звездочек во втулочной цепи трением качения. Поэтому износостойкость роликовых цепей по сравнению со втулочными значительно выше и соответственно их применяют при окружных скоростях передач до 20 м/сек.

Втулочные и роликовые цепи изготовляют однорядными и многорядными с числом рядов 2, 3, 4 и более. Многорядная цепь с меньшим шагом t позволяет заменить однорядную с большим шагом и тем самым уменьшить диаметры звездочек, снизить динамические нагрузки в передаче.

Многорядные цепи могут работать при существенно больших скоростях движения цепи. Нагрузочная способность цепи возрастает почти прямо пропорционально числу рядов.

Соединение концов цепи при четном числе ее звеньев производят соединительным звеном, при нечетном – менее прочным переходным звеном с изогнутыми пластинами. Поэтому применяют цепи с четным числом звеньев.

***

Зубчатые приводные цепи

Зубчатая цепь (см. рис. 1) в каждом звене имеет набор пластин 1 (число их определяется шириной цепи и зависит от передаваемой мощности) с двумя выступами (зубьями) и с впадиной между ними для зуба звездочки. Эта цепь изготовляется с шарнирами трения качения. В отверстиях пластин каждого шарнира устанавливаются две призмы 2 и 3 с криволинейными рабочими поверхностями.
Одна из призм соединяется с пластинами одного звена, а другая - с пластинами соседнего звена, в результате чего в процессе движения цепи призмы перекатывают одна другую. Благодаря этому зубчатые цепи работают плавно, с малым шумом, лучше воспринимают ударную нагрузку и допускают высокие скорости.

Применяют также зубчатые цепи с шарнирами трения скольжения, но их долговечность примерно в два раза ниже, чем у зубчатых цепей с шарнирами трения качения.

Относительный поворот звеньев в таких цепях обеспечивают шарниры скольжения.
Шарнир скольжения состоит из оси и двух вкладышей, закрепленных в фигурных пазах пластин. При повороте пластин вкладыши скользят по осям, поворачиваясь в пазах пластин.
Вкладыши позволяют увеличить площадь контакта в 1,5 раза.
Шарнир допускает поворот пластины на угол φmax , который обычно не превышает 30°.

Для устранения бокового спадания цепи со звездочек применяют внутренние (расположенные по середине ширины цепи) или боковые направляющие пластины. Направляющие пластины представляют собой обычные пластины, но без выемок для зубьев звездочек.
Для внутренних направляющих пластин на зубьях звездочек выполняют проточки соответствующего профиля.
Делительный диаметр d звездочки для зубчатых цепей больше ее наружного диаметра.

Зубчатые цепи вследствие лучших условий зацепления с зубьями звездочек работают с меньшим шумом, поэтому их иногда называют бесшумными. Так как ширина зубчатых цепей может быть какой угодно (встречаются цепи шириной до 1,7 м), то их применяют для передачи больших мощностей.

Однако, по сравнению с роликовыми зубчатые цепи тяжелее, сложнее в изготовлении и дороже, поэтому область применения зубчатых цепей сокращается.
Преимущественное применение в настоящее время имеют передачи роликовыми и втулочными цепями.

***

Фасоннозвенные цепи

Фасоннозвенные цепи (см. рис. 1) различают двух типов: крючковые и штыревые.
Крючковая цепь состоит из звеньев одинаковой формы, отлитых из ковкого чугуна или штампованных из полосовой стали ЗОГ без дополнительных деталей.
Сборку и разборку этой цепи осуществляют путем взаимного наклона звеньев на угол 60°.

В штыревой цепи литые звенья 1 из ковкого чугуна соединяются зашплинтованными стальными (из стали Ст3) штырями 2.

Фасоннозвенные цепи применяют при передаче небольших мощностей, при малых скоростях (крючковая до 3 м/сек, штыревая до 4 м/сек), обычно в условиях несовершенной смазки и защиты.

Звенья фасоннозвенных цепей не обрабатывают. Благодаря небольшой стоимости и легкости ремонта фасоннозвенные цепи широко применяют в сельскохозяйственных машинах.

***

Материал цепей

Цепи должны быть износостойкими и прочными.
Пластины цепей изготовляют из сталей марок 50, 40Х и других с закалкой до твердости 40...50 HRC.
Оси, втулки, ролики и призмы – из цементируемых сталей марок 20, 15Х и других с закалкой до твердости 52...65 HRC.
Повышением твердости деталей можно повысить износостойкость цепей.

Звездочки и диски составных звездочек в основном изготовляют из среднеуглеродистой или легированной стали 40, 45, 40Х, 50Г2, 35ХГСА, 40ХН с закалкой до твердости HRC40...50 или цементуемой стали 15, 20, 15Х, 20Х, 12ХН2 с термообработкой до твердости HRC50...60.

Звездочки тихоходных передач при скорости цепи v ≤ 3 м/сек и отсутствии динамических нагрузок изготовляют также из серого или модифицированного чугуна СЧ15, СЧ18, СЧ20, СЧ30 с твердостью поверхности до НВ260...300.
Применяют звездочки с зубчатым венцом из пластмасс (дюропласта или вулколана), которые способствуют уменьшению шума и износа цепей при работе передачи.

***

Геометрические и кинематические параметры цепной передачи

Основным параметром цепной передачи является шаг t цепи, т. е. расстояние между осями двух ближайших шарниров цепи (см. рис. 2). Чем больше шаг, тем выше нагрузочная способность цепи.

Диаметр делительной окружности звездочки d определяется по формуле:

d = t / [sin (180°/z)],

где    z – число зубьев звездочки.

Шаг t у звездочек измеряют по хорде делительной окружности.

Оптимальное межосевое расстояние передачи принимают из условия долговечности цепи:

а = (30…50)t,

где    t – шаг цепи.

Длина цепи в шагах:

Lp = 2a/t + (z2 + z1)/2 +[(z2 – z1)/2π]2t/a,

где     z1 и z2 – число зубьев звездочек.

Число зубьев малой звездочки выбирают из соотношения

z1 = 29 – 2u.

Тогда z2 = z1u.

Окончательное значение межосевого расстояния:

a = t/4{Lp - (z2 + z1)/2 + √|[Lр - (z2 + z1)/2]2 – 8[(z2 - z1)/2π]2|}.

здесь и далее: "√" - знак квадратного корня, |…| - границы подкоренного выражения.

Передаточное число: u = ω12 = n1/n2 = z2/z1.

Передаточное отношение цепной передачи нельзя определять как отношение диаметров делительных окружностей звездочек. В пределах одного оборота звездочки передаточное отношение не остается постоянным, поэтому обычно говорят о средней скорости цепи, м/сек:

v = ωzt/2000π,

где ω, z – угловая скорость и число зубьев звездочки.

***

Расчет и конструирование цепных передач



k-a-t.ru

Цепная передача

Строительные машины и оборудование, справочник

Цепная передача

Категория:

   Крановщикам и стропальщикам




Цепная передача

Для чего служит цепная передача?

Цепная передача служит для передачи вращательного движения между удаленными друг от друга валами.

Из каких частей состоит цепная передача?


Цепная передача (рис. 1) состоит из двух колес, называемых звездочками, и охватывающей их цепи. Причем одна звездочка называется ведущей, а другая ведомой и вращение ведущей звездочки преобразовывается во вращение ведомой звездочки благодаря сцеплению цепи с зубьями звездочки.

Как различают по конструкции приводные цепи?

По конструкции приводные цепи различают: зубчатые, роликовые, втулочные и др. Зубчатые цепи состоят из пластин с зубьями, соединенных между собой втулками, и шарнирно укреплены на общем валике. Роликовая цепь состоит из шарнирно соединенных пластинок, между которыми устанавливаются ролики, свободно вращающиеся на втулке, запрессованной в отверстие внутренних пластин.

Что называется шагом цепи?

Рис. 1. Цепная передача: 1 — цепь; 2 — звездочка; 3 — шаг

Расстояние между двумя одинаковыми точками звеньев называется шагом цепи. Причем у роликовых цепей шагом называется расстояние между центрами
роликов; у зубчатых цепей — расстояние между осями двух валиков, расположенных в смежных звеньях цепи.

Каковы достоинства цепных передач?

К достоинствам цепных передач по сравнению с ременными следует отнести то, что при цепной передаче не происходит проскальзывание. Кроме того, цепная передача имеет довольно высокий КПД, достигающий 0,98, и занимает значительно меньше места по ширине.

Какие недостатки имеют цепные передачи?

Цепные передачи имеют следующие недостатки: удлинение цепи вследствие растяжения пластин и износа шарниров, необходимость внимательного ухода за цепной передачей при ее эксплуатации и др.

Реклама:


Читать далее: Фрикционные передачи

Категория: - Крановщикам и стропальщикам

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Цепные передачи.

Устройство цепных передач.

Цепная передача в самом распространенном виде состоит из расположенных на некотором расстоянии друг от друга двух колес, называемых звездочками, и охватывающей их цепи (рис. 1, а). Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. Иногда применяют цепные передачи с несколькими ведомыми звездочками. Цепные передачи, работающие при больших нагрузках и скоростях, помещают в специальные кожухи, называемые картерами (рис. 1, б), что обеспечивает постоянную обильную смазку цепи, безопасность и защиту передачи от загрязнений и уменьшение шума, возникающего при ее работе. Иногда применяет цепные вариаторы, устроенные по схеме колодочно-ременных вариаторов с раздвижными конусами. В связи с вытягиванием цепей по мере их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Рис. 1

Достоинства цепных передач по сравнению с ременными:
отсутствие проскальзывания,
компактность (они занимают значительно меньше места по ширине),
меньшие нагрузки на валы и подшипники (нет необходимости в большом начальном натяжении цепи).

К. п. д. цепной передачи довольно высокий, достигающий значения η=0,98.

Недостатки цепных передач:


  • удлинение цепи вследствие износа ее шарниров и растяжения пластин, в результате чего она имеет неспокойный ход;
  • наличие в элементах цепи переменных ускорений, вызывающих динамические нагрузки тем большие, чем выше скорость движения цепи и чем меньше зубьев на меньшей звездочке;
  • шум при работе;
  • необходимость внимательного ухода при ее эксплуатации.

Цепные передачи применяют при больших межосевых расстояниях, когда зубчатые передачи невозможно использовать из-за громоздкости, а ременные передачи — в связи с требованиями компактности или постоянства передаточного отношения. В зависимости от конструкции цепей применяют передачи мощностью до 5000 кВт при окружных скоростях до 30...35 м/с. Наиболее распространены цепные передачи мощностью до 100 кВт при окружных скоростях до 15 м/с. Цепные передачи применяют в транспортных, сельскохозяйственных, строительных, горных и нефтяных машинах, а также в станках.

Цепи в цепных передачах называют приводными. Приводные цепи по конструкции различают:

  • втулочные, роликовые (ГОСТ 13568—75),

  • зубчатые (ГОСТ 13552—81)

  • фасоннозвенные.

Основные геометрические характеристики цепи — шаг, т. е. расстояние между осями двух ближайших шарниров цепи, й ширина, а основная силовая характеристика — разрушающая нагрузка цепи, устанавливаемая опытным путем.

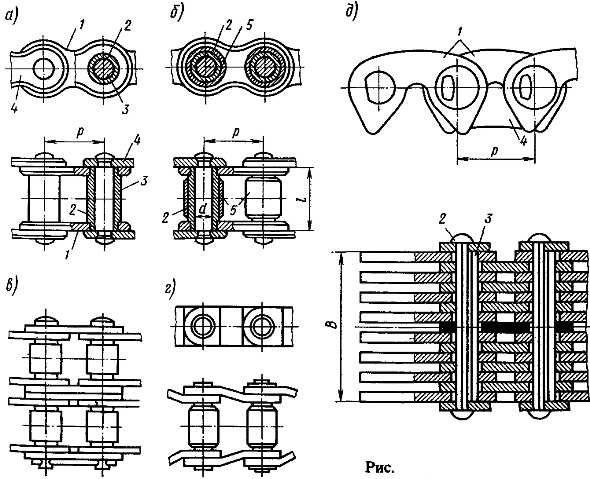

Втулочная однорядная цепь.

Втулочная однорядная цепь (рис. 2, а) состоит из внутренних пластин 1, напрессованных на втулки 2, свободно вращающиеся на валиках 5, на которых напрессованы наружные пластины 4. В зависимости от передаваемой мощности приводные втулочные цепи изготовляют однорядными (ПВ) и двухрядными (2ПВ). Эти цепи простые по конструкции, имеют небольшую массу и наиболее дешевые, но менее износоустойчивы, поэтому применение их ограничивают небольшими скоростями, обычно до 10 м/с.

Рис. 2

Приводные роликовые цепи.

Приводные роликовые цепи по ГОСТ 13568—75 различают:

  • однорядные нормальные (ПР),
  • однорядные длиннозвенные облегченные (ПРД),
  • однорядные усиленные (ПРУ),
  • двух (2ПР),
  • трех (ЗПР),
  • четырехрядные (4ПР),
  • с изогнутыми пластинками (ПРИ).

Роликовая однорядная цепь (рис. 2, б) отличается от втулочной тем, что на ее втулках 2 устанавливают свободно вращающиеся ролики 5. Ролики заменяют трение скольжения между втулками и зубьями звездочек во втулочной цепи трением качения. Поэтому износостойкость роликовых цепей по сравнению со втулочными значительно выше и соответственно их применяют при окружных скоростях передач до 20 м/с. Из роликовых однорядных цепей наиболее распространены нормальные ПР. Длиннозвенные облегченные цепи ПРД изготовляют с пониженной разрушающей нагрузкой; допускаемая скорость для них до 3 м/с. Усиленные цепи ПРУ изготовляют повышенной прочности и точности; их применяют при больших и переменных нагрузках, а также при высоких скоростях.

Многорядные цепи (рис. 2, в) позволяют увеличивать нагрузку пропорционально числу рядов, поэтому их применяют при передаче больших мощностей. Роликовые цепи с изогнутыми пластинами (рис. 2, г) повышенной податливости применяют при динамических нагрузках (ударах, частых реверсах и т. д.).

Зубчатая цепь.

Зубчатая цепь (рис. 2, д) в каждом звене имеет набор пластин 1 (число их определяется шириной цепи) с двумя выступами (зубьями) и с впадиной между ними для зуба звездочки. Эта цепь изготовляется с шарнирами трения качения. В отверстиях пластин каждого шарнира устанавливаются две призмы 2 и 3 с криволинейными рабочими поверхностями. Одна из призм соединяется с пластинами одного звена, а другая — с пластинами соседнего звена, в результате чего в процессе движения цепи призмы перекатывают одна другую.

Применяют также зубчатые цепи с шарнирами трения скольжения. Долговечность зубчатых цепей с шарнирами трения качения выше примерно в два раза.

Зубчатые цепи для предохранения от соскальзывания со звездочек и работе снабжают направляющими пластинами 4, представляющими собой обычные пластины, но без выемок для зубьев звездочек. Эти пластины требуют проточки соответствующих пазов на звездочках (см. рис. 4, б).

Зубчатые цепи вследствие лучших условий зацепления с зубьями звездочек работают с меньшим шумом, поэтому их иногда называют бесшумными. По сравнению с другими зубчатые цепи более тяжелые, сложнее в изготовлении и дороже, поэтому их применяют ограниченно. Так как ширина зубчатых цепей может быть какой угодно (встречаются цепи шириной до 1,7 м), то их применяют для передачи больших мощностей.

Фасоннозвенные цепи.

Фасоннозвенные цепи различают двух типов: крючковые (рис. 3, а) и штыревые (рис. 3, б). Крючковая цепь состоит из звеньев одинаковой формы, отлитых из ковкого чугуна или штампованных из полосовой стали ЗОГ без дополнительных деталей. Сборку и разборку этой цепи осуществляют путем взаимного наклона звеньев на угол 60°. В штыревой цепи литые звенья 1 из ковкого чугуна соединяются зашплинтованными стальными (из стали Ст3) штырями 2. Фасоннозвенные цепи применяют при передаче небольших мощностей, при малых скоростях (крючковая до 3 м/с, штыревая до 4 м/с), обычно в условиях несовершенной смазки и защиты. Звенья фасоннозвенных цепей не обрабатывают. Благодаря небольшой стоимости и легкости ремонта фасоннозвенные цепи широко применяют в сельскохозяйственных машинах.

Рис. 3

Смазка приводных цепей.

Смазка приводных цепей предупреждает их от быстрого износа. Для ответственных силовых цепных передач применяют непрерывную картерную смазку, осуществляемую при скорости до 8 м/с с окунанием цепи в масляную ванну на глубину не свыше ширины пластины и при большей скорости — принудительной циркуляционной подачей смазки от насоса (см. рис. 1, б). При отсутствии герметического картера и скорости цепи до 8 м/с применяют консистентную внутришарнирную смазку, осуществляемую периодически через 120..180 ч погружением цепи в нагретую до разжижения смазку. Иногда вместо консистентной смазки пользуются капельной смазкой. При работе передачи с перерывами с окружной скоростью до 4 м/с пользуются также периодической смазкой цепи, осуществляемой ручной масленкой через 6...8 ч.

Материал цепей и звездочек.

От материала и термической обработки цепей и звездочек зависит долговечность цепных передач.

Рис. 4

Элементы втулочных, роликовых и зубчатых цепей изготовляют из следующих материалов: пластины — из среднеуглеродистых или легированных сталей 40, 45, 50, 30ХНЗА с закалкой до твердости HRC32...44, а валики, втулки, ролики и вкладыши — из цементируемых сталей 10,15, 20, 12ХНЗА, 20ХНЗА, 30ХНЗА с термообработкой до твердости HRC40...65. Применяют втулочные и роликовые цепи, внутри стальных втулок которых помещают пластмассовые втулки, свободно вращающиеся как на валиках, так и внутри стальных втулок. Такие цепи используют при работе шарниров без смазки или со слабой смазкой.

Конструкции звездочек цепных передач аналогичны зубчатым колесам. В зависимости от размеров, материала и назначения их выполняют целыми (рис. 4) или составными (рис. 5).

Рис. 5

Звездочки для втулочных и роликовых цепей имеют небольшую ширину. Их обычно выполняют из двух частей — диска с зубьями и ступицы, которые в зависимости от материала и назначения звездочки сваривают (рис. 5, а) или соединяют заклепками (болтами) (рис. 5, б). Звездочки для зубчатых цепей (см. рис. 4, б) широкие, их выполняют целыми. Целые звездочки, и диски составных звездочек в основном изготовляют из среднеуглеродистой или легированной стали 40, 45, 40Х, 50Г2, 35ХГСА, 40ХН с закалкой до твердости HRC40...50 или цементуемой стали 15, 20, 15Х, 20Х, 12ХН2 с термообработкой до твердости HRC50...60. Звездочки тихоходных передач при скорости цепи v≤3 м/с и отсутствии динамических нагрузок изготовляют также из серого или модифицированного чугуна СЧ15, СЧ18, СЧ20, СЧ30 с твердостью поверхности до НВ260...300. Применяют звездочки с зубчатым венцом из пластмасс (дюропласта или вулколана). Вулколан — это разновидность полиуретана, обладающая особыми качествами. Конструкция таких звездочек показана на (рис. 5, е). На ободе металлической части звездочки делают канавку в форме ласточкина хвоста, прерываемую несколькими поперечными углублениями, в которой помещают зубчатый венец из пластмассы. Преимущество пластмассовых звездочек по сравнению с металлическими - уменьшение износа цепей и шума передачи.


metiz-bearing.ru

Цепные передачи

§ 1. Общие сведения

Цепная передача состоит из ведущей и ведомой звездочек и цепи, охватывающей звездочки и зацепляющейся за их зубья. Применяют также цепные передачи с несколькими ведомыми звездочками. Кроме перечисленных основных элементов, цепные передачи включают натяжные устройства, смазочные устройства и ограждения.

Цепь состоит из соединенных шарнирами звеньев, которые обеспечивают подвижность или "гибкость" цепи.

Цепные передачи могут выполняться в широком диапазоне параметров.

Широко используют цепные передачи в сельскохозяйственных и подьемно-транспортных машинах, нефтебуровом оборудовании, мотоциклах, велосипедах, автомобилях.

Цепные передачи применяют: а) при средних межосевых расстояниях, при которых зубчатые передачи требуют промежуточных ступеней или паразитных зубчатых колес, не вызываемых необходимостью получения нужного передаточного отношения; б) при жестких требованиях к габаритам или в) при необходимости работы без проскальзывания (препятствующего применению клиноременных передач).

Кроме цепных приводов, в машиностроении применяют цепные устройства, т. е. цепные передачи с рабочими органами (ковшами, скребками) в транспортерах, элеваторах, экскаваторах и других машинах.

К достоинствам цепных передач относят: 1) возможность применения в значительном диапазоне межосевых расстояний; 2) меньшие, чем у ременных передач, габариты; 3) отсутствие скольжения; 4) высокий КПД; 5) малые силы, действующие на валы, так как нет необходимости в большом начальном натяжении; 6) возможность легкой замены цепи; 7) возможность передачи движения нескольким звездочкам.

Вместе с тем цепные передачи не лишены недостатков: 1) они работают в условиях отсутствия жидкостного трения в шарнирах и, следовательно, с неизбежным их износом, существенным при плохом смазывании и попадании пыли и грязи; износ шарниров приводит к увеличению шага звеньев и длины цепи, что вызывает необходимость применения натяжных устройств; 2) они требуют более высокой точности установки валов, чем клиноременные передачи, и более сложного ухода — смазывания, регулировки; 3) передачи требуют установки н картерах; 4) скорость движения цепи, особенно при малых числах зубьев звездочек, не постоянна, что вызывает колебания передаточного отношения, хотя эти колебания небольшие (см. § 7).

§ 2. Цепи

Цепи, применяемые в машиностроении, по характеру выполняемой ими работы подразделяют на две группы: приводные и тяговые. Цепи стандартизованы, их производят на специализированных заводах. Выпуск только приводных цепей в СССР превышает 80 млн. м в год. Ими оснащается ежегодно более 8 млн. машин.

В качестве приводных применяют роликовые, втулочные и зубчатые цепи. Для них характерны малые шаги (для уменьшения динамических нагрузок) и износоустойчивые шарниры (для обеспечения долговечности).

Основными геометрическими характеристиками цепей являются шаг и ширина, основной силовой характеристикой — разрушающая нагрузка, устанавливаемая опытным путем. В соответствии с международными стандартами применяют цепи с шагом, кратным 25,4 мм (т. е. ~ 1 дюйму)

В СССР изготовляют следующие приводные роликовые и втулочные цепи по ГОСТ 13568—75*:

ПРЛ — роликовые однорядные нормальной точности;

ПР — роликовые повышенной точности;

ПРД — роликовые длиннозвенные;

ПВ — втулочные;

ПРИ — роликовые с изогнутыми пластинами,

а также роликовые цепи по ГОСТ 21834—76* для буровых установок (в быстроходных передачах).

Роликовые цепи — это цепи со звеньями, каждое из которых выполнено из двух пластин, напрессованных на валики (наружные звенья) или на втулки (внутренние звенья). Втулки надеты на валики сопряженных звеньев и образуют шарниры. Наружные и внутренние звенья в цепи чередуются.

Втулки, в свою очередь, несут ролики, которые входят во впадины между зубьями на звездочках и сцепляются со звездочками. Благодаря роликам трение скольжения между цепью и звездочкой заменяется трением качения, что уменьшает износ зубьев звездочек. Пластины очерчивают контуром, напоминающим цифру 8 и приближающим пластины к телам равного сопротивления растяжению.

Валики (оси) цепей выполняют ступенчатыми или гладкими.

Концы валиков расклепывают, поэтому звенья цепи неразъемны. Концы цепи соединяют соединительными звеньями с закреплением валиков шплинтами или расклепыванием. В случае необходимости использования цепи с нечетным числом звеньев применяют специальные переходные звенья, которые, однако, слабее, чем основные;

поэтому обычно стремятся применять цепи с четным числом звеньев.

При больших нагрузках и скоростях во избежание применения цепей с большими шагами, неблагоприятных в отношении динамических нагрузок, применяют многорядные цепи. Их составляют из тех же элементов, что и однорядные, только их налики имеют увеличенную длину. Передаваемые мощности и разрушающие нагрузки многорядных цепей почти пропорциональны числу рядов.

Характеристики роликовых цепей повышенной точности ПР приведены в табл. 1. Роликовые цепи нормальной точности ПРЛ стандаргизованы в диапазоне шагов 15,875.. .50,8 и рассчитаны на разрушающую нагрузку на 10…30% меньше, чем у цепей попышонной точности.

Длинно з в е н н ы е р о л и к о в ы е цепи ПРД выполняют в удвоенным шагом по сравнению с обычными роликовыми. Поэтому они легче и дешевле обычных. Их целесообразно применять при малых скоростях, в частности, в сельскохозяйственном машиностроении.

Втулочные цепи ПВ по конструкции совпадают с роликовыми, но не имеют роликов, что удешевляет цепь и уменьшает габариты и массу при увеличенной площади проекции шарнира. Эти цепи изготовляют с шагом только 9,525 мм и применяют, в частности, в мотоциклах и в автомобилях (привод к распределительному валу). Цепи показывают достаточную работоспособность.

Роликовые цепи с изогнутыми пластинами ПРИ набирают из одинаковых звеньев, подобных переходному звену (см. рис. 12.2, е). В связи с тем, что пластины работают на изгиб и поэтому обладают повышенной податливостью, эти цепи применяют при динамических нагрузках (ударах, частых реверсах и т. д.).

В обозначении роликовой или втулочной цепи указывают: тип, шаг, разрушающую нагрузку и номер ГОСТа (например, Цепь ПР-25,4-5670 ГОСТ 13568 -75*}. У многорядных цепей в начале обозначения указывают число рядов.

Зубчатые цепи (табл. 2) - это цепи со звеньями из наборов пластин. Каждая пластина имеет по два зуба со впадиной между ними для размещения зуба звездочки. Рабочие (внешние) поверхности зубьев этих пластин (поверхности контакта со звездочками, ограничены плоскостями и наклонены одна к другой под углом вклинивания a, равным 60°). Этими поверхностями каждое звено садится на два зуба звездочки. Зубья звездочек имеют трапециевидный профиль.

Пластины в звеньях раздвинуты на толщину одной или двух пластин сопряженных звеньев.

В настоящее время в основном изготовляют цепи с шарнирами качения, которые стандартизованы (ГОСТ 13552—81*).

Для образования шарниров в отверстия звеньев вставляют призмы с цилиндрическими рабочими поверхностями. Призмы опираются на лыски. При специальном профилировании отверстии пластин и соответствующих поверхностей призм можно получить в шарнире практически чистое качение. Имеются экспериментальные и эксплуатационные данные о том, что ресурс зубчатых цепей с шарнирами качения во много раз выше, чем цепей с шарнирами скольжения.

Во избежание бокового сползания цепи со звездочек предусматривают направляющие пластины, представляющие собой обычные пластины, но без выемок для зубьев звездочек. Применяют внутренние или боковые направляющие пластины. Внутренние направляющие пластины требуют проточки соответствующей канавки на звездочках. Они обеспечивают лучшее направление при высоких скоростях и имеют основное применение.

Достоинствами зубчатых цепей по сравнению с роликовыми являютсются меньший шум, повышенная кинематическая точность и допускаемая скорость, а также повышенная надежность, связанная с многопластинчатой конструкцией. Однако они тяжелее, сложнее в изготовлении и дороже. Поэтому они имеют ограниченное применение и вытесняются роликовыми цепями.

Тяговые цепи подразделяют г. а три основных типа: пластинчатые но ГОСТ 588—81*; разборные по ГОСТ 589 85; круглозвепные (нормальной и повышенной прочности) соответственно по ГОСТ 2319—81.

Пластинчатые цепи служат для перемещения грузов под любым углом к горизонтальной плоскости в транспортирующих машинах (конвейерах, подъемниках, эскалаторах и др.). Они обычно состоят из пластин простой формы и осей со втулками или без втулок; для них характерны

большие шаги, так как боковые пластины часто используют для закрепления полотна транспортера. Скорости движения цепей этого типа обычно не превышают 2...3 М/С.

Круглозвенные иепи используют в основном для подвеса и подъема грузов.

Существуют специальные цепи, передающие движение между звездочками с взаимно перпендикулярными осями. Валики (оси) двух соседних звеньев такой цепи взаимно перпендикулярны.

studfiles.net

Цепная передача - Большая Энциклопедия Нефти и Газа, статья, страница 1

Цепная передача

Cтраница 1


Цепные передачи широко используются в буровых лебедках, цепных редукторах, роторных приводах и в других буровых и нефтегазопромысловых машинах.  [2]

Цепные передачи используют в основном как кинематические при больших расстояниях между валами.  [3]

Цепные передачи, как и ременные, относятся к передачам с гибкой связью и обеспечивают передачу крутящего момента между валами, которые могут находиться на значительном ( до 8 м) расстоянии. Использование цепей для передачи движения было известно еще в глубокой древности и не потеряло своего значения до настоящего времени. Цепные передачи широко используются в легких транспортных машинах ( велосипедах, мопедах, мотоциклах), в машинах непрерывного действия ( конвейеры, эскалаторы), а также в сельскохозяйственном и автомобильном машиностроении.  [4]

Цепные передачи требуют высокой точности изготовления и монтажа элементов передачи, применения специальных регулировочных и натяжных устройств и хорошей смазки, что усложняет и удорожает общую конструкцию привода.  [5]

Цепная передача имеет некоторые преимущества как перед зубчатой, так и перед ременной передачей. При большом межосевом расстоянии нет надобности в промежуточных зубчатых колесах, так что передача получается легкой; изготовление и монтаж цепной передачи не требуют той точности, которая обязательна для передачи зубчатыми колесами. Вместе с тем цепная передача обладает и некоторой податливостью. Действительно, в каждом шарнире имеется тонкий слой смазки, а поскольку количество шарниров в цепи велико, то смазка придает цепи определенную упругость и амортизирует толчки и удары. В отличие от ремня цепь передачи не требует предварительного натяжения, а поэтому подшипники валов менее нагружены. Цепь работает сравнительно бесшумно, особенно если угол обхвата звездочек достаточно велик и если перед сборкой передачи цепь была смазана.  [6]

Цепные передачи включаются шинно-пневматическими муфтами и передают валу подъемного барабана две скорости - большую и меньшую. В сочетании с двумя скоростями трансмиссионного вала они обеспечивают четыре скорости вращения подъемному барабану, жестко сидящему на шпонках барабанного вала. Трансмиссионный вал VII с помощью цепных передач, включаемых шинно-пневматической и зубчатой муфтами, передает две скорости вращения промежуточному валу IX бурового ротора.  [7]

Цепные передачи имеют и некоторые недостатки. Основной причиной этих недостатков является то, что цепь состоит из отдельных. С этим связаны износ шарниров цени, шум и дополнительные динамические нагрузки, необходимость организации системы смазки.  [8]

Цепные передачи применяют при значительных межосевых расстояниях, а также для передачи движения от одного ведущего вала нескольким ведомым в тех случаях, когда зубчатые передачи не применимы, а ременные недостаточно надежны.  [9]

Цепная передача работает нормально, когда валы, несущие звездочки, расположены параллельно и обе звездочки находятся в одной плоскости. При нормальном натяжении цепи в ее шарнирных соединениях отсутствуют люфты.  [10]

Цепные передачи имеют гибкое звено в виде цепи, которая входит в зацепление с ведущей и ведомой звездочками. В отличие от ременных цепные передачи используют в мощных установках при сравнительно большом расстоянии между валами, например, в транспортных и сельскохозяйственных машинах, некоторых видах станков, в машинах по выемке и доставке полезных ископаемых.  [11]

Цепные передачи по сравнению с ременными при одинаковой мощности создают меньшую нагрузку на валы. Это объясняется тем, что в отличие от ременных передач, где усилия несут обе ветви ремня, в цепных передачах нагрузку на цепь создает лишь рабочая ветвь, так как холостая не получает натяжения.  [12]

Цепные передачи широко применяют в сельскохозяйственных и транспортных машинах, металлообрабатывающих станках буровых установках и других механизмах различного назначения.  [13]

Цепная передача применяется при верхнем расположении распределительного вала. Износ и вытяжка цепей, приводящие к нарушениям работы газораспределения, основные недостатки этого привода.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Цепные передачи

§ 1. ОБЩИЕ СВЕДЕНИЯ

Цепная передача состоит из ведущей и ведомой звездочек и цепи, охватывающей звездочки и зацепляющейся за их зубья. Применяют также цепные передачи с несколькими ведомыми звездочками. Кроме перечисленных основных элементов, цепные передачи включают натяжные устройства, смазочные устройства и ограждения.

Цепь состоит из соединенных шарнирами звеньев, которые обеспечивают подвижность или "гибкость" цепи.

Цепные передачи могут выполняться в широком диапазоне параметров.

Широко используют цепные передачи в сельскохозяйственных и подьемно-транспортных машинах, нефтебуровом оборудовании, мотоциклах, велосипедах, автомобилях.

Цепные передачи применяют: а) при средних межосевых расстояниях, при которых зубчатые передачи требуют промежуточных ступеней или паразитных зубчатых колес, не вызываемых необходимостью получения нужного передаточного отношения; б) при жестких требованиях к габаритам или в) при необходимости работы без проскальзывания (препятствующего применению клиноременных передач).

Кроме цепных приводов, в машиностроении применяют цепные устройства, т. е. цепные передачи с рабочими органами (ковшами, скребками) в транспортерах, элеваторах, экскаваторах и других машинах.

К достоинствам цепных передач относят: 1) возможность применения в значительном диапазоне межосевых расстояний; 2) меньшие, чем у ременных передач, габариты; 3) отсутствие скольжения; 4) высокий КПД; 5) малые силы, действующие на валы, так как нет необходимости в большом начальном натяжении; 6) возможность легкой замены цепи; 7) возможность передачи движения нескольким звездочкам.

Вместе с тем цепные передачи не лишены недостатков: 1) они работают в условиях отсутствия жидкостного трения в шарнирах и, следовательно, с неизбежным их износом, существенным при плохом смазывании и попадании пыли и грязи; износ шарниров приводит к увеличению шага звеньев и длины цепи, что вызывает необходимость применения натяжных устройств; 2) они требуют более высокой точности установки валов, чем клиноременные передачи, и более сложного ухода — смазывания, регулировки; 3) передачи требуют установки н картерах; 4) скорость движения цепи, особенно при малых числах зубьев звездочек, не постоянна, что вызывает колебания передаточного отношения, хотя эти колебания небольшие (см. § 7).

§ 2. ЦЕПИ

Цепи, применяемые в машиностроении, по характеру выполняемой ими работы подразделяют на две группы: приводные и тяговые. Цепи стандартизованы, их производят на специализированных заводах. Выпуск только приводных цепей в СССР превышает 80 млн. м в год. Ими оснащается ежегодно более 8 млн. машин.

В качестве приводных применяют роликовые, втулочные и зубчатые цепи. Для них характерны малые шаги (для уменьшения динамических нагрузок) и износоустойчивые шарниры (для обеспечения долговечности).

Основными геометрическими характеристиками цепей являются шаг и ширина, основной силовой характеристикой — разрушающая нагрузка, устанавливаемая опытным путем. В соответствии с международными стандартами применяют цепи с шагом, кратным 25,4 мм (т. е. ~ 1 дюйму)

В СССР изготовляют следующие приводные роликовые и втулочные цепи по ГОСТ 13568—75*:

ПРЛ — роликовые однорядные нормальной точности;

ПР — роликовые повышенной точности;

ПРД — роликовые длиннозвенные;

ПВ — втулочные;

ПРИ — роликовые с изогнутыми пластинами,

а также роликовые цепи по ГОСТ 21834—76* для буровых установок (в быстроходных передачах).

Роликовые цепи — это цепи со звеньями, каждое из которых выполнено из двух пластин, напрессованных на валики (наружные звенья) или на втулки (внутренние звенья). Втулки надеты на валики сопряженных звеньев и образуют шарниры. Наружные и внутренние звенья в цепи чередуются.

Втулки, в свою очередь, несут ролики, которые входят во впадины между зубьями на звездочках и сцепляются со звездочками. Благодаря роликам трение скольжения между цепью и звездочкой заменяется трением качения, что уменьшает износ зубьев звездочек. Пластины очерчивают контуром, напоминающим цифру 8 и приближающим пластины к телам равного сопротивления растяжению.

Валики (оси) цепей выполняют ступенчатыми или гладкими.

Концы валиков расклепывают, поэтому звенья цепи неразъемны. Концы цепи соединяют соединительными звеньями с закреплением валиков шплинтами или расклепыванием. В случае необходимости использования цепи с нечетным числом звеньев применяют специальные переходные звенья, которые, однако, слабее, чем основные;

поэтому обычно стремятся применять цепи с четным числом звеньев.

При больших нагрузках и скоростях во избежание применения цепей с большими шагами, неблагоприятных в отношении динамических нагрузок, применяют многорядные цепи. Их составляют из тех же элементов, что и однорядные, только их налики имеют увеличенную длину. Передаваемые мощности и разрушающие нагрузки многорядных цепей почти пропорциональны числу рядов.

Характеристики роликовых цепей повышенной точности ПР приведены в табл. 1. Роликовые цепи нормальной точности ПРЛ стандаргизованы в диапазоне шагов 15,875.. .50,8 и рассчитаны на разрушающую нагрузку на 10…30% меньше, чем у цепей попышонной точности.

Длинно з в е н н ы е р о л и к о в ы е цепи ПРД выполняют в удвоенным шагом по сравнению с обычными роликовыми. Поэтому они легче и дешевле обычных. Их целесообразно применять при малых скоростях, в частности, в сельскохозяйственном машиностроении.

Втулочные цепи ПВ по конструкции совпадают с роликовыми, но не имеют роликов, что удешевляет цепь и уменьшает габариты и массу при увеличенной площади проекции шарнира. Эти цепи изготовляют с шагом только 9,525 мм и применяют, в частности, в мотоциклах и в автомобилях (привод к распределительному валу). Цепи показывают достаточную работоспособность.

Роликовые цепи с изогнутыми пластинами ПРИ набирают из одинаковых звеньев, подобных переходному звену (см. рис. 12.2, е). В связи с тем, что пластины работают на изгиб и поэтому обладают повышенной податливостью, эти цепи применяют при динамических нагрузках (ударах, частых реверсах и т. д.).

В обозначении роликовой или втулочной цепи указывают: тип, шаг, разрушающую нагрузку и номер ГОСТа (например, Цепь ПР-25,4-5670 ГОСТ 13568 -75*}. У многорядных цепей в начале обозначения указывают число рядов.

Зубчатые цепи (табл. 2) - это цепи со звеньями из наборов пластин. Каждая пластина имеет по два зуба со впадиной между ними для размещения зуба звездочки. Рабочие (внешние) поверхности зубьев этих пластин (поверхности контакта со звездочками, ограничены плоскостями и наклонены одна к другой под углом вклинивания a, равным 60°). Этими поверхностями каждое звено садится на два зуба звездочки. Зубья звездочек имеют трапециевидный профиль.

Пластины в звеньях раздвинуты на толщину одной или двух пластин сопряженных звеньев.

В настоящее время в основном изготовляют цепи с шарнирами качения, которые стандартизованы (ГОСТ 13552—81*).

Для образования шарниров в отверстия звеньев вставляют призмы с цилиндрическими рабочими поверхностями. Призмы опираются на лыски. При специальном профилировании отверстии пластин и соответствующих поверхностей призм можно получить в шарнире практически чистое качение. Имеются экспериментальные и эксплуатационные данные о том, что ресурс зубчатых цепей с шарнирами качения во много раз выше, чем цепей с шарнирами скольжения.

Во избежание бокового сползания цепи со звездочек предусматривают направляющие пластины, представляющие собой обычные пластины, но без выемок для зубьев звездочек. Применяют внутренние или боковые направляющие пластины. Внутренние направляющие пластины требуют проточки соответствующей канавки на звездочках. Они обеспечивают лучшее направление при высоких скоростях и имеют основное применение.

Достоинствами зубчатых цепей по сравнению с роликовыми являютсются меньший шум, повышенная кинематическая точность и допускаемая скорость, а также повышенная надежность, связанная с многопластинчатой конструкцией. Однако они тяжелее, сложнее в изготовлении и дороже. Поэтому они имеют ограниченное применение и вытесняются роликовыми цепями.

Тяговые цепи подразделяют г. а три основных типа: пластинчатые но ГОСТ 588—81*; разборные по ГОСТ 589 85; круглозвепные (нормальной и повышенной прочности) соответственно по ГОСТ 2319—81.

Пластинчатые цепи служат для перемещения грузов под любым углом к горизонтальной плоскости в транспортирующих машинах (конвейерах, подъемниках, эскалаторах и др.). Они обычно состоят из пластин простой формы и осей со втулками или без втулок; для них характерны

большие шаги, так как боковые пластины часто используют для закрепления полотна транспортера. Скорости движения цепей этого типа обычно не превышают 2...3 М/С.

Круглозвенные иепи используют в основном для подвеса и подъема грузов.

Существуют специальные цепи, передающие движение между звездочками с взаимно перпендикулярными осями. Валики (оси) двух соседних звеньев такой цепи взаимно перпендикулярны.

§ 3. ОСНОВНЫЕ ПАРАМЕТРЫ ПРИВОДНЫХ ЦЕПНЫХ ПЕРЕДАЧ

Мощности, для передачи которых применяют цепные передачи, изменяются в диапазоне от долей до сотен киловатт, в общем машиностроении обычно до 100 кВт. Межосевые расстояния цепных передач достигают 8 м.

Частоты вращения звездочек и скорость ограничиваются величиной силы удара, возникающей между зубом звездочки и шарниром цепи, износом и шумом передач. Наибольшие рекомендуемые и предельные частоты вращения звездочек приведены в табл. 3. Скорости движения цепей обычно не превышают 15 м/с, однако в передачах с цепями и звездочками высокого качества при эффективных способах смазывания достигают 35 м/с.

Средняя скорость цепи, м/с,

V=znP/(60*1000)

где z — число зубьев звездочки; п стота ее вращения, мин-1; Р-

цепи, мм.

Передаточное отношение определяют из условия равенства средней скорости цепи на звездочках:

mirznanii.com

Отправить ответ

avatar
  Подписаться
Уведомление о
