что это, плюсы и минусы

Насколько СИП-панели дешевле по сравнению с другими материалами? Почему при таком строительстве особое внимание нужно уделять вентиляции и как найти качественную сэндвич-панель — ответы на эти и другие вопросы читайте в нашем материале

Фото: Bilanol/shutterstock.com

Редакция «РБК-Недвижимости» продолжает рассказывать о разных технологиях строительства и материалах. В прошлый раз мы разбирались в тонкостях строительства домов из газобетона. На этот раз речь пойдет о СИП-панелях. В чем их сильные и слабые стороны — рассказываем вместе с экспертами.

Что такое СИП-панель

СИП-панель (от англ. Structural insulated Panel (SIP) — структурно-изоляционная панель) — популярный строительный материал, устроенный по принципу сэндвича из трех слоев.

www.adv.rbc.ru

«СИП представляет собой панель с сердцевиной из утеплителя, закрытого с обеих сторон ориентированно-стружечными плитами (ОСП). Сами плиты производятся из щепок, расположенных перпендикулярно друг другу. Они практически полностью состоят из дерева, несколько процентов в составе — это связующие вещества. В качестве утеплителя обычно используется экструзионный или обычный пенополистирол», — пояснил руководитель проекта DOM TECHNONICOL Андрей Баннов.

Технология СИП используется при строительстве каркасно-панельных домов. Такое здание собирается из конструкционно-теплоизоляционных панелей, изготовленных в заводских условиях, добавила эксперт в области СИП-технологий, директор по развитию SIPWOOD Татьяна Шурышева. «Конструктивным элементом здания является несущая трехслойная теплоизолирующая сэндвич-панель, армированная деревянным каркасом из сухого строганого бруса или доски хвойных пород», — уточнила эксперт.

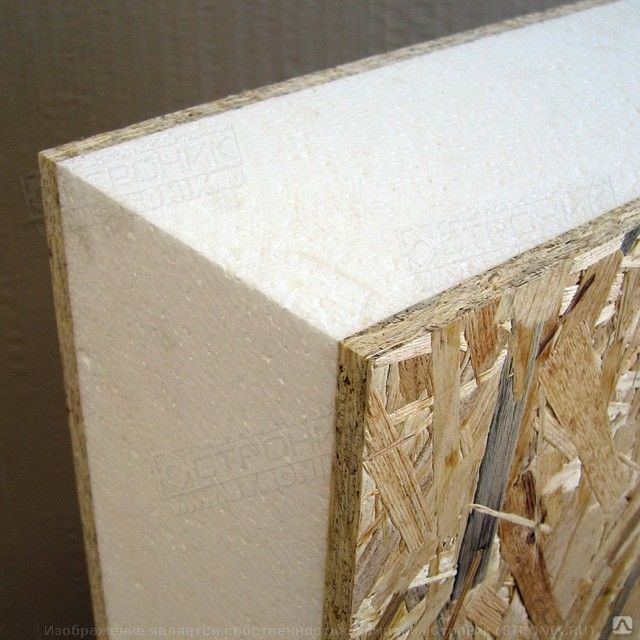

СИП-панель устроена по принципу сэндвича: конструктивный материал (деревянная плита), изолирующий материал и опять конструктивный материал (Фото: Татьяны Шурышевой)

Немного истории

Сама технология была разработана в США в 30-х годах прошлого века в Лаборатории лесной промышленности (FPL) в Мэдисоне, где был создан первый прототип современных СИП-панелей. Позднее американский архитектор Фрэнк Ллойд Райт стал использовать такие панели при строительстве зданий. В России СИП стали активно применять с начала 2000-х годов, однако уже в СССР существовали ГОСТы на схожую технологию — трехслойная панель.

Виды СИП-панелей

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и устройства самих панелей. Рассмотрим основные варианты.

1. Панели из ОСП и пенополистирола

Самым распространенным видом СИП-панелей выступает связка ОСП и пенополистирола. Именно эта комбинация чаще всего встречается при строительстве домов. Пенополистирол является разновидностью пенопласта, но в отличие от него только тлеет, а не горит. СИП-панели с пенополистиролом считаются долговечными и удобными в применении. Такие плиты не поддаются деформации и влагоустойчивы.

2. Панели из ОСП и пенополиуретана

В данной панели связующим материалом выступает пенополиуретан — синтетический утеплитель, состоящий из затвердевшей полимерной пены. В России такие панели чаще всего используют в промышленности. Хотя в Канаде и США их используют и при строительстве жилья. Среди основных характеристик — огнеустойчивость, прочность, более высокая теплопроводимость. Еще считается, что такие СИП-панели не повреждаются грызунами, но стоят они обычно дороже, чем плиты из пенополистирола.

3. Панели из ОСП и минеральной ваты

В данном случае роль утеплителя выполняет минеральная или каменная вата. Среди плюсов — минеральная вата является дышащим материалом, хорошо сохраняет тепло внутри и экологична. Из основных недостатков: такие панели дают усадку и менее прочны.

4. Панели из фибролита

Такой сэндвич состоит из двух фибролитовых плит, а в качестве утеплителя между ними закладываются все те же пенополистирол, пенополиуретан или минеральная вата. Фибролит изготавливается из специальных древесных стружек и неорганического вяжущего вещества. Среди основных достоинств материала — огнестойкость и практичность при отделке. Основной минус такой комбинации связан с тем, что ширина фибролитовых плит составляет лишь 60 см — вдвое меньше, чем ОСП. Это значит, что нужно будет использовать вдвое больше таких панелей при строительстве.

5. Панели из стекломагнезита и пенополистирола

Такие плиты считаются одними из самых безопасных и экологически чистых материалов. Стекломагнезит считается огнестойким материалом, не реагирует на воздействие влаги. Он обладает прочностью и высокой шумоизоляцией. Основной минус подобного решения — высокие цена и трудоемкость.

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и самих панелей (Фото: Ivanka Kunianska/shutterstock.com)

Что можно построить из СИП-панелей

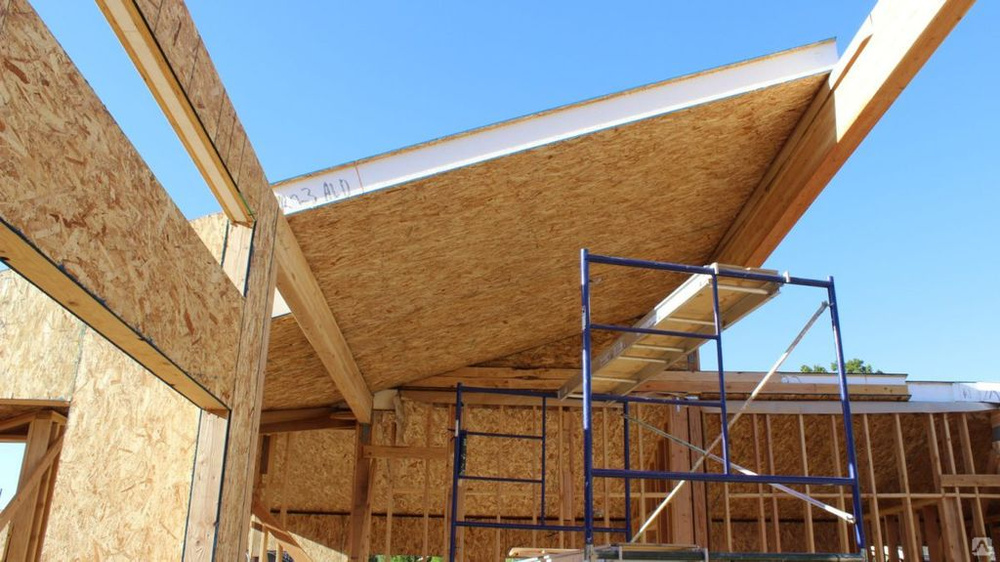

СИП-панели могут быть несущими элементами при строительстве и одновременно изоляцией. Из СИП-панелей чаще всего строят индивидуальные жилые дома, загородные отели, административные здания или малоэтажные многоквартирные дома. СИП-панели отлично подходят при строительстве надстроек, мансард, крыш и перекрытий, рассказала Татьяна Шурышева.

Наиболее популярно строительство из СИП-панелей частных домов. Такие дома часто называют построенными по канадской технологии. Однако из-за низкой паропропускной способности материалов важно обеспечить условия, при которых влага быстро покинет помещение, отметил Андрей Баннов. «Для этого еще на этапе проекта необходимо предусмотреть систему приточно-вытяжной вентиляции. Она должна обеспечивать непрерывный воздухообмен и устранять лишнюю влагу из помещения. Для этой цели сквозь СИП-панели монтируются точечные аэраторы в каждом помещении. Другой способ — установить в окнах аэроклапаны», — рекомендует эксперт.

Если установить систему рекуперации, то это поможет повысить энергоэффективность жилого дома. Установка такой системы потребует затрат, но с учетом экономии расходов на поддержание микроклимата окупится через несколько лет.

Также важно герметизировать все стыки между СИП-панелями. Делать это нужно по всей площади дома при помощи пароизоляционного скотча шириной 15–20 см. «Не забываем про оконные и дверные проемы — они также изолируются с помощью пароизоляционных лент, которые нужно соединить с пароизоляционным скотчем. Если все меры соблюдены, то внутри помещения можно добиться вполне комфортных показателей», — рекомендовал руководитель проекта DOM TECHNONICOL.

Внешняя отделка дома из СИП-панелей может быть любой. Например, его можно облицевать вагонкой, декоративной фасадной штукатуркой, клинкерной плиткой и т. д. Внутри дома можно тоже использовать разные варианты отделки — покрасить стены, отштукатурить, облицевать керамической плиткой, обшить вагонкой.

Наиболее популярно строительство из СИП-панелей частных домов, их еще называют дома, построенные по канадской технологии (Фото: Татьяны Шурышевой)

Из-за низкой паропропускной способности при строительстве дома из сэндвич-панелей важно обеспечить условия, при которых влага быстро покинет помещение (Фото: SV Production/shutterstock. com)

Плюсы СИП-панелей

Легкие и быстровозводимые

Дом и здания из СИП-панелей имеют свои преимущества. Во-первых, из них легко строить благодаря небольшому весу стройматериала. К примеру, квадратный метр СИП-плиты с пенополистиролом весит около 20 кг. Отсюда следует еще одно преимущество — дома из СИП-панелей не требуют дорогостоящего фундамента. «Вес конструкций в пять — семь раз ниже, чем у традиционных каменных домов. Значит, можно применять более легкие типы фундаментов, а соответственно, и более экономичные», — отметила директор по развитию SIPWOOD.

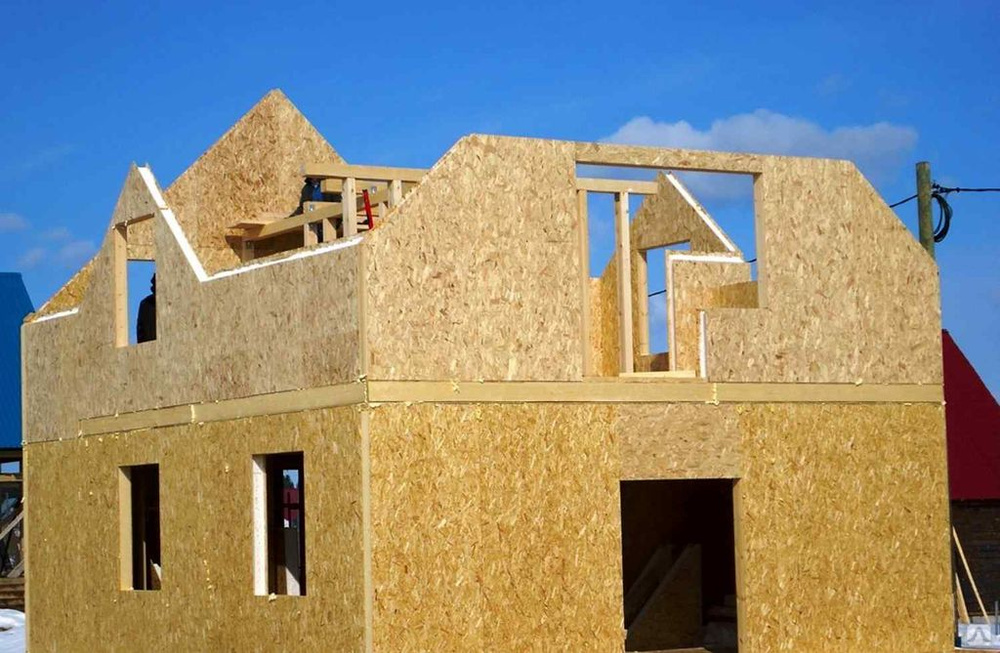

Здания из СИП-панелей относятся к быстровозводимым. Например, чтобы построить небольшой загородный дом, потребуется около месяца (с учетом готового фундамента). В среднем здание строится за два-три месяца. Причем строить такой дом можно даже в зимнее время.

Низкая цена

Еще одно преимущество сэндвич-панелей — это более низкая цена по сравнению с каменными домами и домами из клееного бруса. «Как правило, стоимость домов СИП в исполнении white box (без чистовой финишной отделки) на 20–30% дешевле, чем у аналогичного по габариту дома в других технологиях (газобетон, керамический кирпич и камень, клееный брус)», — отметила Татьяна Шурышева. По ее словам, экономия достигается за счет простоты и мобильности монтажа, легкости конструкции, а также минимальных затрат при отделке.

«При низкой стоимости СИП-панели позволяют за короткий срок построить полноценный дом. За счет малого веса панели просто монтировать, их можно возводить на малозаглубленных фундаментах, что позволяет сэкономить на земляных работах и бетоне. При соблюдении технологий строительства в таких домах можно создать комфортный микроклимат. К тому же они хорошо удерживают тепло, а это важно в холодном российском климате», — добавил Андрей Баннов.

Теплоэффективность

Среди достоинств СИП-панелей эксперты называют также теплоэффективность. Панели хорошо сохраняют тепло, а летом, наоборот, дольше сохраняют прохладу. При толщине стены в 174 мм запас по теплотехнике составит примерно 26–28% от требуемой (для Московского региона).

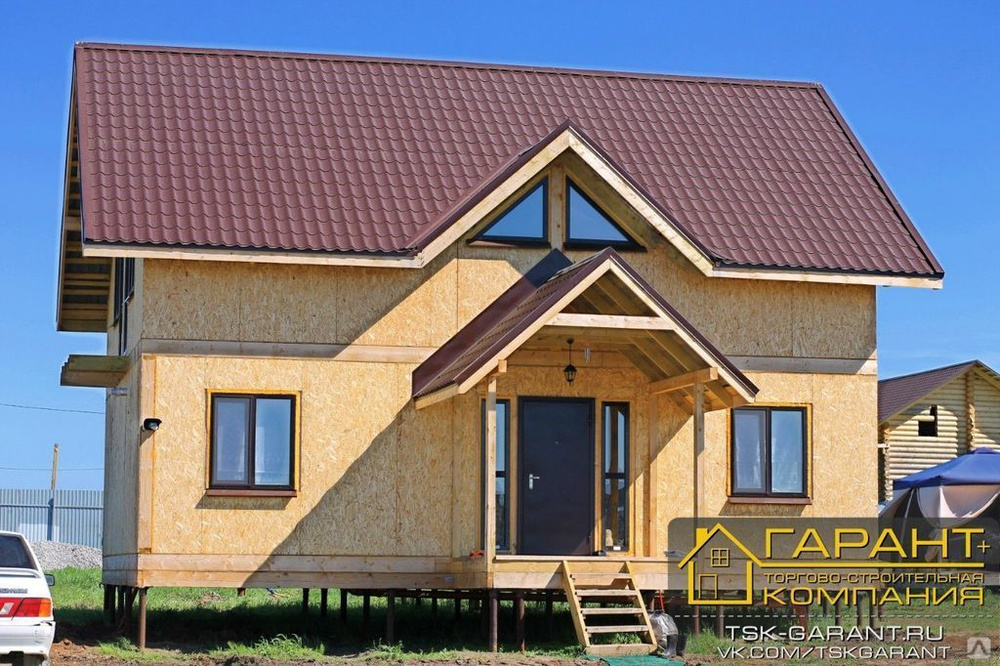

Так выглядит дом из СИП-панелей в готовом виде (Фото: Grigorii Pisotsckiishutterstock. com)

Недостатки СИП-панелей

Вентиляция

Как и большинство строительных материалов, СИП-панели имеют свои недостатки, о которых лучше знать до начала строительства. Одним из основных минусов является то, что при строительстве необходимо обязательно продумать систему вентиляции, иначе в помещении будет душно. Об этом уже упоминалось выше.

Пожаростойкость

Вопросы возникают относительно пожаростойкости СИП-панелей. Считается, что они не обладают высокой пожаростойкостью. По данным экспертов, классические СИП-панели с обшивками из OSB-3 и утеплителем из пенополистирола имеют класс пожарной опасности конструкций К3 (пожароопасные). «Аналогичный класс пожарной опасности имеют дома из дерева. Применение в качестве обшивок панелей более огнестойких материалов, таких как ЦСП и фибролит, а в качестве утеплителя — минеральной плиты позволяет повысить огнестойкость СИП-панелей до класса пожарной опасности К1 (малопожароопасные) и К0 (непожароопасные)», — пояснила эксперт в области SIP-технологий.

Экологичность

К недостаткам относится и вредность в плане экологии из-за наличия клеящих составов в ОСП и пластика в утеплителе. Однако при производстве качественных СИП-панелей должны использоваться только те материалы, которые прошли экологические экспертизы и допущены к применению в строительстве индивидуальных жилых домов. Кроме того, технологии развиваются, и сейчас в качестве утеплителя в СИП-панелях используют не только пенополистирол, но и минеральные плиты. А в качестве обшивок — экологически безопасные материалы, не содержащие своем составе формальдегид.

Качество

Еще одна важная проблема кроется в качестве изготовления самого материала. Производителей на рынке СИП-панелей много. Для входа в бизнес не требуется большой капитал, а потому желающих начать производство много. Из-за высокой конкуренции и обилия предложения игроки начинают сильно демпинговать, отмечает Андрей Баннов.

«Снижение цены невозможно без потери качества — производители начинают использовать дешевые невлагостойкие плиты ОСП, дешевые связующие для склейки плит, вспенивают полистирол до минимальной плотности и экономят на антипиренах.

В итоге панель получается непрочной, с низкой долговечностью и плохими показателями теплопроводности», — сказал эксперт. При этом оценить качество практически невозможно, поскольку материалы собраны в готовое изделие — панель, заключил он.

СИП-панели имеют свои достоинства и недостатки (Фото: Ivanka Kunianska/shutterstock.com)

СИП-панели: что это такое — фото домов из SIP панелей, отзывы, плюсы и минусы

Современных стройматериалов для строительства энергоэффективных частных домов по приемлемой цене на рынке имеется немало. И далеко не последнее место среди них занимают СИП-панели. Малоэтажные дома из этого конструкционного материала экономически выгодней бетонных и кирпичных строений. Отзывы о таком жилье их владельцы оставляют на форумах самые положительные. Плюсы его неоспоримы, а минусы в большинстве своем просто мифы.

Содержание

Что это такое
Плюсы и минусы

Отзывы владельцев

Виды и характеристики

Фото домов

Что такое SIP-панели?

SIP-панель (Structural insulated Panel, Структурно-Изоляционная Панель) – многослойный строительный материал из пары древесных плит с утеплителем внутри. Внешние слои этого “сэндвича” выполняются из влагостойких ОСП (OSB), которые обеспечивают ему нужную жесткость. Это позволяет из таких панелей возводить дома в несколько этажей, не усиливая их дополнительными несущими конструкциями.

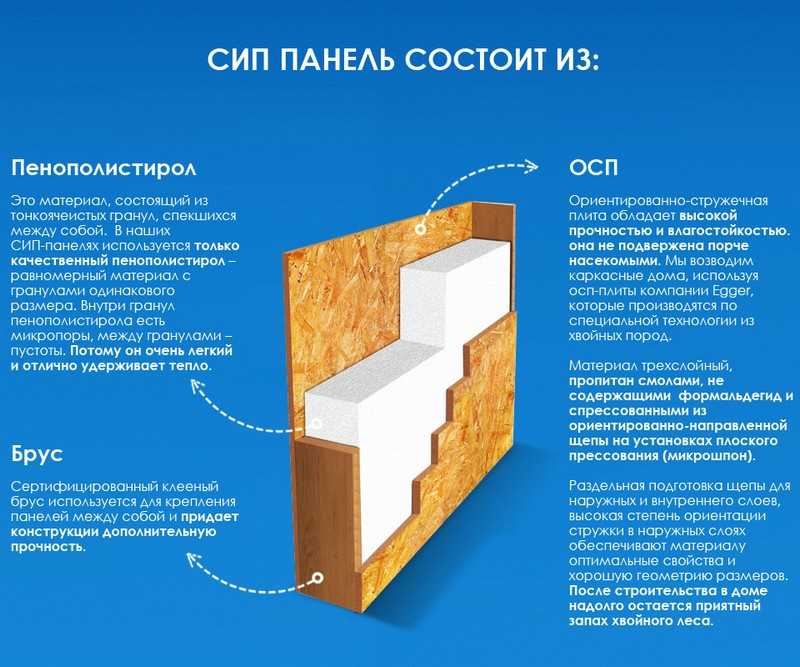

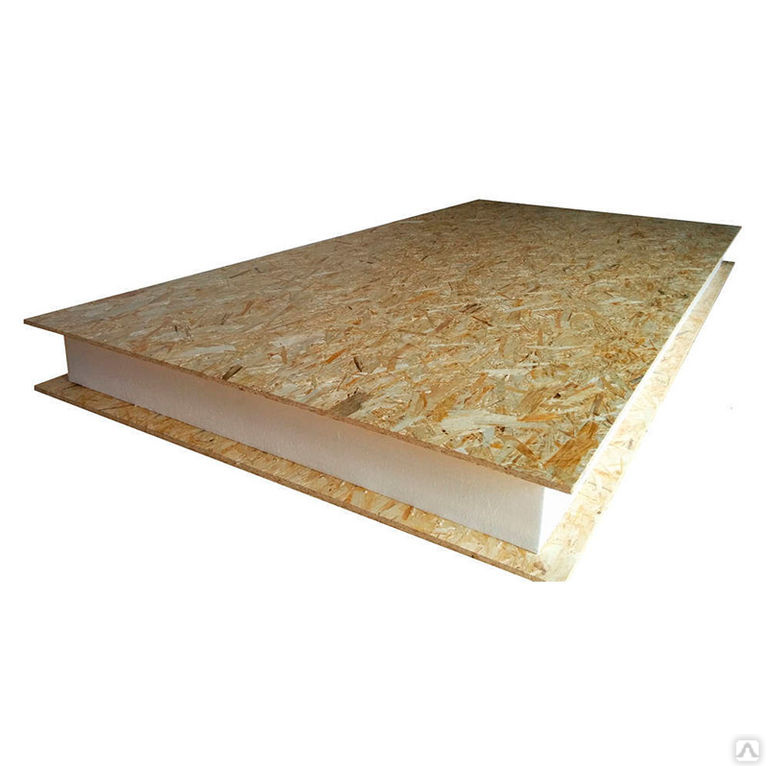

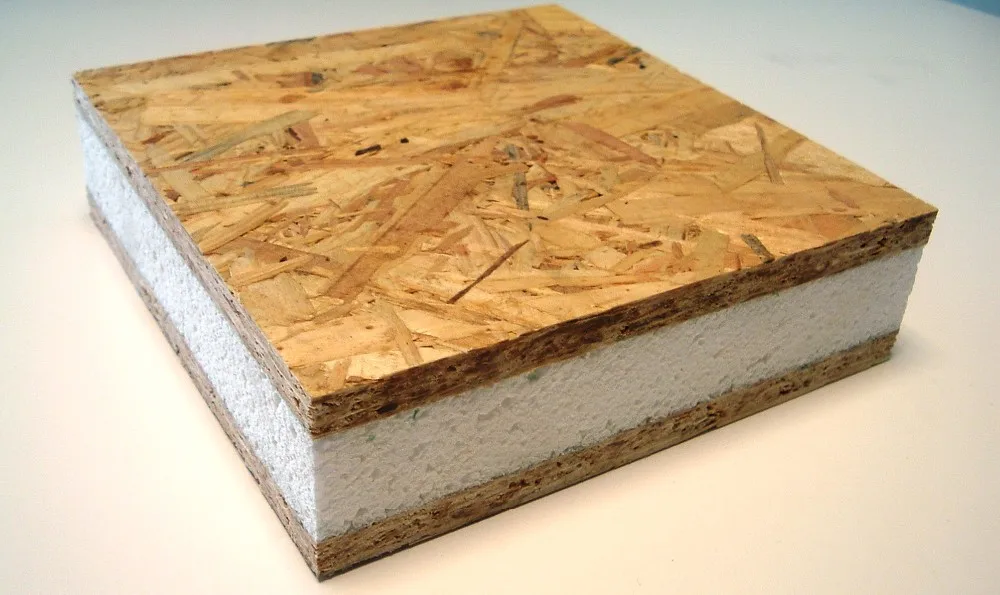

Схема устройства SIP-панели

Самостоятельно сделать подобную плиту с должными характеристиками невозможно. Изготовленные своими руками не по стандартам SIP-панели можно использовать исключительно для обшивки надежного каркаса. Применять их в качестве конструкционного материала для стен дома нельзя.

После склейки ориентированно-стружечных плит и утеплителя готовую СИП-панель отправляют на стройку либо сразу на фабрике раскраивают под нужные размеры. Во втором случае строители получают набор деталей, из которых надо просто собрать дом как конструктор.

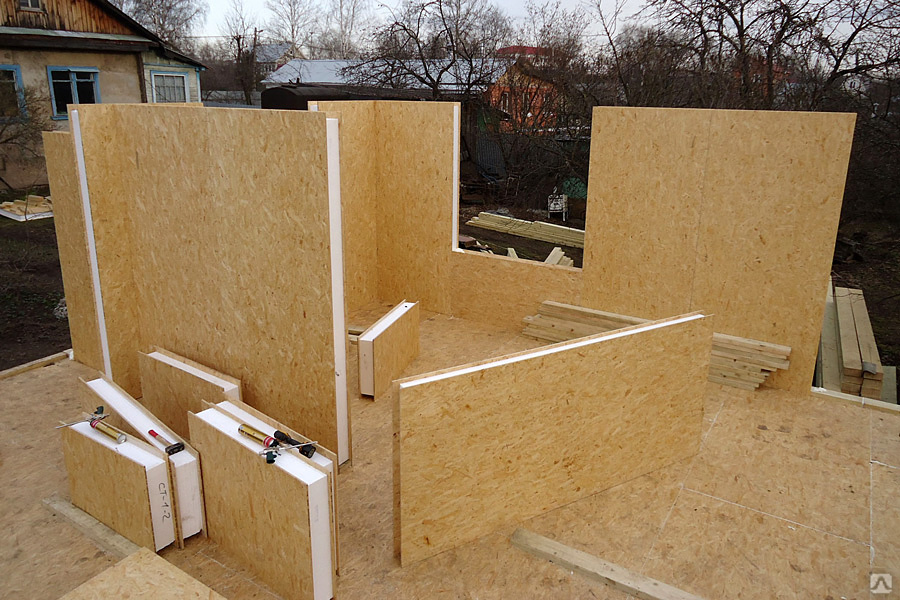

Схема устройства несущих стен из СИП-панелей

Главное достоинство этого материала – это высокие характеристики теплоизоляции. При пенополистирольном слое в 100 мм сопротивление теплопередачи у них выше, чем у кирпичных стен толщиной 2 м. Чтобы достичь подобных показателей, пенобетонные или бревенчатые дома должны иметь внешние стеновые конструкции в 50–60 см.

Возвести коттедж из дерева или кирпича с аналогичными параметрами теплоэффективности возможно. Но у домов из СИП-панелей в таком сравнении есть еще одно преимущество. Их строительство обойдется попросту дешевле. Если конечно не нарваться на излишне предприимчивых строителей с завышенными расценками на панели. Эти за любой дом запросят так будто он золотой. А сами материал при этом закупят дешевый и некачественный.

Плюсы и минусы СИП-панелей

Среди достоинств дома из панелей упоминания стоят:
Малый вес – квадратный метр структурной плиты с пенополистиролом в качестве утеплителя весит меньше 20-ти кг;
Минимальные сроки строительства – дом с мансардой возводится всего за 20–25 дней, уже через три недели можно будет делать на его фоне фото для выставления в соцсетях;
Высокая теплоэффективность – плиты стандартной толщины в 17 см достаточно для возведения теплого коттеджа в подавляющем большинстве российских регионов;
Повышенная шумоизоляция стен – все используемые при изготовлении стройматериала утеплители отлично препятствуют проникновению в дом уличных звуков;

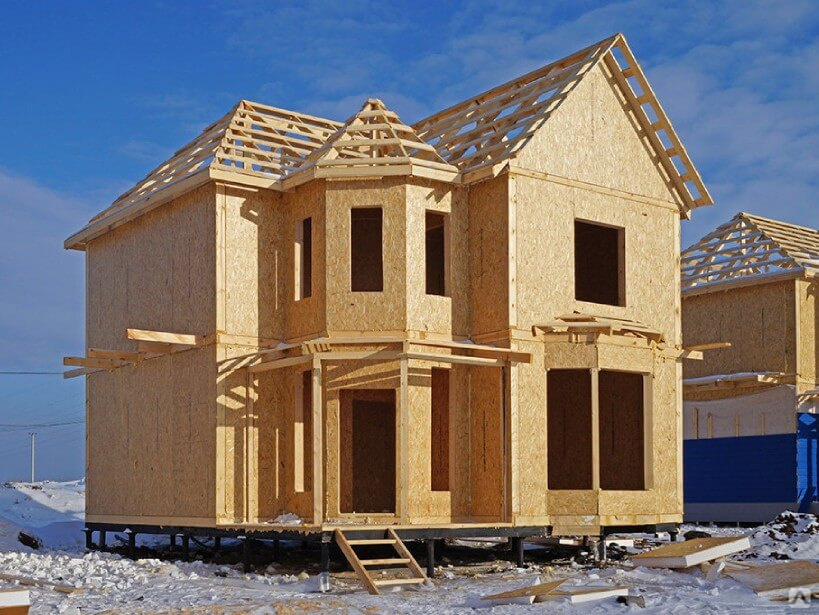

Отсутствие нерабочих сезонов – коттеджи из СИП-панелей можно строить в течение всего года;
Предельная простота сборки здания – купленную плиту надо лишь раскроить на нужные детали, а для их монтажа достаточно будет пары человек.

Она достаточно прочная

Сделанные по всем нормам технологии панелей устойчивы к плесени и грибку, а также выдерживают значительные поперечные и продольные нагрузки. Для усиления им в торцы вкладывается обычный либо клееный брус.

Среди недостатков у SIP-панели числятся:
Вредность в плане экологии – клеящие составы в ОСП и пластик в утеплителе назвать экологически безвредными сложно;
Горючесть – несмотря на антипиренные пропитки дом из этого стройматериала полностью обезопасить от огня не получится.

Самый большой минус дома из СИП-панелей, как и любого другого деревянного, — это подверженность горению

Претензии по поводу поселения грызунов в стенах из СИП во многом надуманы. Крысы в частном доме прогрызть могут даже бетонные стены. Утеплитель и плиты из древесной стружки им не помеха. Но вот селиться внутри панели они точно не будут. В пенополистироле есть специальные добавки, которые для них смертельны.

С пожароопасностью такого строения спорить сложно. Но дом из бревна или профилированного бруса с этой точки зрения тоже назвать полностью безопасным нельзя. Везде, где в качестве стройматериала используется древесина, ее надо обрабатывать антипиренами. Только так можно снизить риски возникновения пожара.

Отзывы владельцев домов из панелей

По отзывам хозяев, дом получается теплым и комфортным. Единственная проблема для жильцов – это вентиляция. Подобные коттеджи напоминают термос с герметичными стенками. Вентиляционную систему в них проектировать зачастую приходится принудительную. Естественного притока воздуха не хватает. Стены из SIP его в дом просто не пропускают от слова «совсем».

Положительные отзывы
В 4 раза прочнее деревянно-каркасных; в 2 раза теплее домов из дерева; в 5 раз быстрее в строительстве, чем дома из кирпича и газопенобетона; имеют увеличенную на 12 % полезную площадь при одинаковом пятне застройки; в отличие от каркасных домов не имеют «мостиков холода»; в отличие от газопенобетонных, деревянных и кирпичных домов не дают усадки; в отличие от каркасных и газопенобетонных домов не содержат летучих элементов; не подвержены гниению, поражению насекомыми и значительно меньше каркасных домов поражению грызунами; абсолютно безопасны для человека и окружающей среды легки в отделке, т. к. имеют идеально ровные поверхности стен и углы. © ССергей, forumhouse.ru.
Построил каркасный дом с отцом и друзьями за три месяца , третий год стоит, полет нормальный. © Revolt, forum.onliner.by.
И я буду сам строить из сип-панелей на курьих ножках (сваях) — строится быстро. а время — деньги. Построй дом из силиката,а потом облепи его пенопластом.чтобы тепло было)) испарений нет? + в фундамент полстоимости дома влить. Только сип. главное приточку и вытяжку грамотно продумать. из чего еще можно построить дом в 120кв за 25-30 тыс? © LANTAN, forum.onliner.by.
Строю сип панельные дома с 2010 года в основном в подмасковье, общаюсь с бывшими заказчиками все очень довольны дома теплые, быстро собираются, стены идеально ровные(отделывать любота), за эти годы навозил себе плит и за зиму пока дома собрал себе дом и накрыл. коменты типа развалится пишет тот кто строил из блоков и вбухал кучу бабла времени и нервов. стройте не сомневайтесь быстро недорого тепло надежно. © sanik1975, forum.onliner.by.
Не знаю, насколько ЭКО-логично все это, но вполне логично, что те, у кого нет такого дома, настаивают, что такие дома плохи, а те, у кого есть такой — дом — что они хороши. У меня есть! Поэтому я остановлюсь на том, что прежде, чем разрешить эти технологии (особенно за границей) настоящие специалисты этого дела оценили риски. Вообще я стараюсь поменьше думать, как много вредного в нашей повседневной жизни — что мы едим, чем дышим, во что одеваемся, чем пользуемся…. А еще сколько теряем здоровья, конфликтуя (в том числе вируально)
С нетерпением жду тепла и схода снега на даче, чтобы приступить к отделке нашего такого аккуратненького домика, который ждет, когда мы среди лавины забот выделим ему время…© Лесная дача, dacha.wcb.ru.
Согласен, это современная технология, начинали свою деятельность с домов из рубленного бревна, со временем поняли, люди хотят что-то экономичное, быстровозводимое и теплое. Построил один раз и забыл. Никакой конопатки не надо. Есть действительно один минус из сип панелей, плохая шумоизоляция. Но это решается листами гипсокартона при внутренней отделке. © alexandermos77, dacha.wcb.ru.

Отрицательные отзывы
Теперь вы будете знать, что действительно останется от вашего SIP дома в случае пожара. Ничего! На тушение SIP дома, потребовалось 5 машин пожарной службы и 2 машины на утро следующего дня. © ВладимирБаринов, forumhouse.ru.
Был построен дом 8,5 м х 9,5 м в 2 полных этажа

Дом подожгли детишки

Всё сгорело полностью
Дома, построенные по этим технологиям стоят 10-20-30 лет, но к сожалению, не здесь, а за рубежом. Наша консервативность в строительстве пока мешает новым технологиям, хотя в других
сферах мы новые технологии принимаем. © fabhouse, forumhouse.ru.
1. никому не известный уровень неээкологичности. Одни хвалят другие пугают. Стены желательно полностью изолировать от жилого помещения пленкой или гкл или чем то подобным, нейтральным для человека и не пропускающим воздух (это мое мнение а не знание), на пол — стяжка, подвесной потолок и вроде изолировали
2. звукоизоляция
3. при пожаре лучше не тушить (если тушим не дышать), это так на минуточку почти всех домов касается кроме средневековых замков
4. дом не «дышит», нужна система вентиляции или проветривание
5. Камин можно поставить, но топить скорее всего придется аккуратно. Дом сразу нагреется до высокой температуры, жарко будет, придется окнами регулировать. © a5501040, dacha.wcb.ru.
Тут передача по телевизИру была про дома из СИП-панелей. Купленные люди Владельцы очень лестно отзывались о своих приобретениях. Через фразу, слышно словосочетание ЭКО-дом.
Никто не скажет, почему конструкцию из смолы и фенолов, называют ЭКО-дома? © Маэстро, dacha.wcb.ru.

Виды и характеристики панели

Утеплителем в структурных изоляционных панелях может быть:

Пенополистирол.
Пенополиуретан.
Базальтовая минвата.

При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов. С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.

Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.

Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.

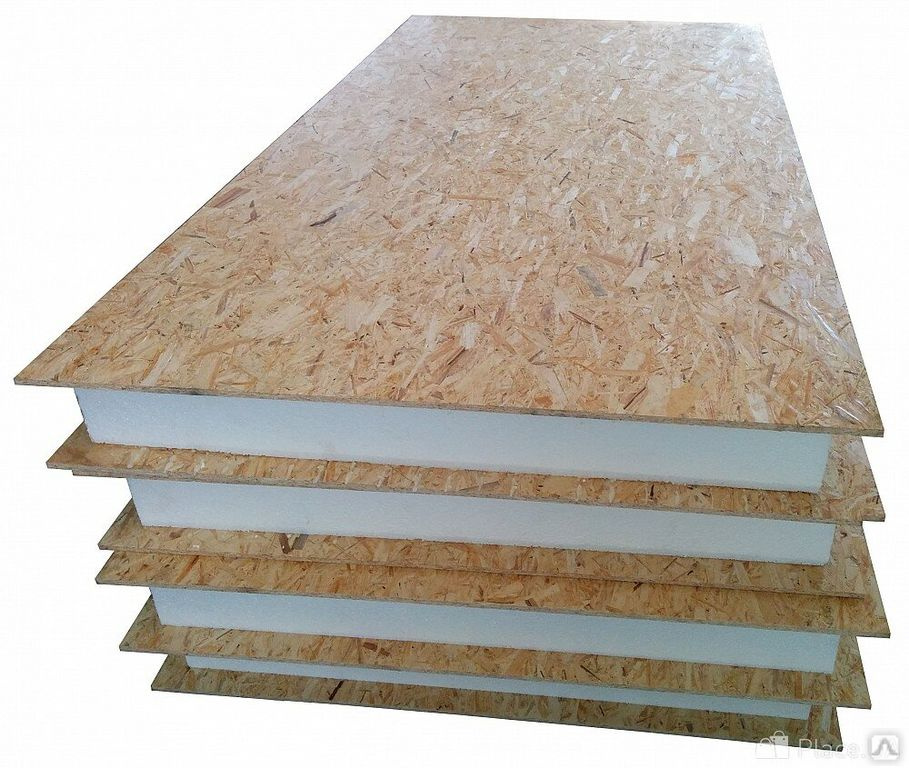

Таблица размеров панелей

Вид	Толщина ППС	Толщина OSB	Толщина	Длина	Ширина	Масса
SIP-Панель 25001250118	100 мм	9 мм	118 мм	2500 мм	1250 мм	42 кг
SIP-Панель 25001250124	100 мм	12 мм	124 мм	2500 мм	1250 мм	53 кг
SIP-Панель 28001250124	100 мм	12 мм	124 мм	2800 мм	1250 мм	60 кг
SIP-Панель 25001250174	150 мм	9 мм	168 мм	2500 мм	1250 мм	45 кг
SIP-Панель 25001250174	150 мм	12 мм	174 мм	2500 мм	1250 мм	56 кг
SIP-Панель 28001250174	150 мм	12 мм	174 мм	2800 мм	1250 мм	63 кг
SIP-Панель 25001250218	200 мм	9 мм	218 мм	2500 мм	1250 мм	48 кг
SIP-Панель 25001250224	200 мм	12 мм	224 мм	2500 мм	1250 мм	59 кг
SIP-Панель 28001250224	200 мм	12 мм	224 мм	2800 мм	1250 мм	66 кг

Таблица характеристик панелей

Характеристика	Значение	Комментарий
Прочность	1,5 кгс/см² — 1,8 кгс/см²	SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг)
Объемный вес	25 кг/м³ /35 кг/м³ / 50 кг/м³	Вспененный полистирол
Теплопроводность	пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С)	—
Нарушение геометрии	Нет	Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение.
Подверженность болезням	Нет	В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых
Усадка	Отсутствует	Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке.
Водопоглощение	ПСБ 0,5%-2,1% OSB3%-12%	За 24 часа
Огнестойкость	III степень огнестойкости	Сдерживания огня в течение 1 часа
Звукопоглощение	44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм.	На примере полистирола весом 25 кг/м³
Максимальная этажность строения	2 этажа + мансарда	—

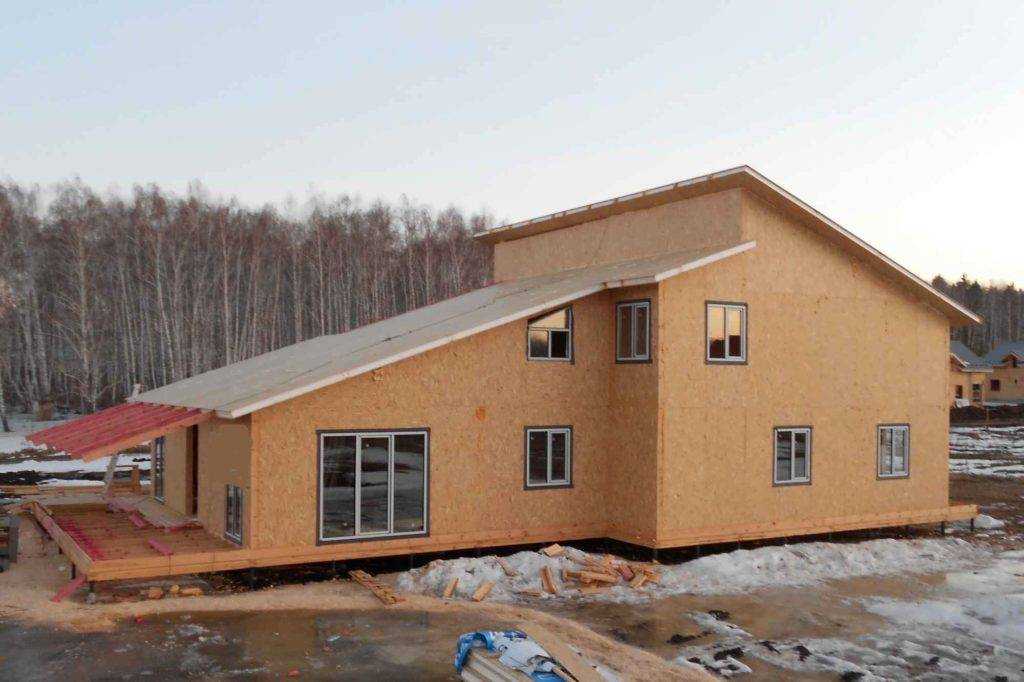

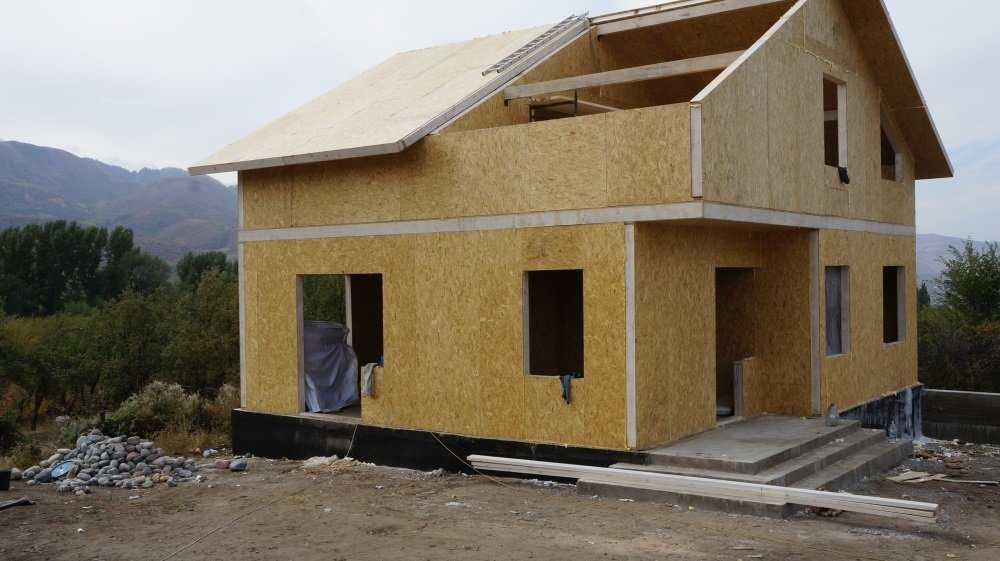

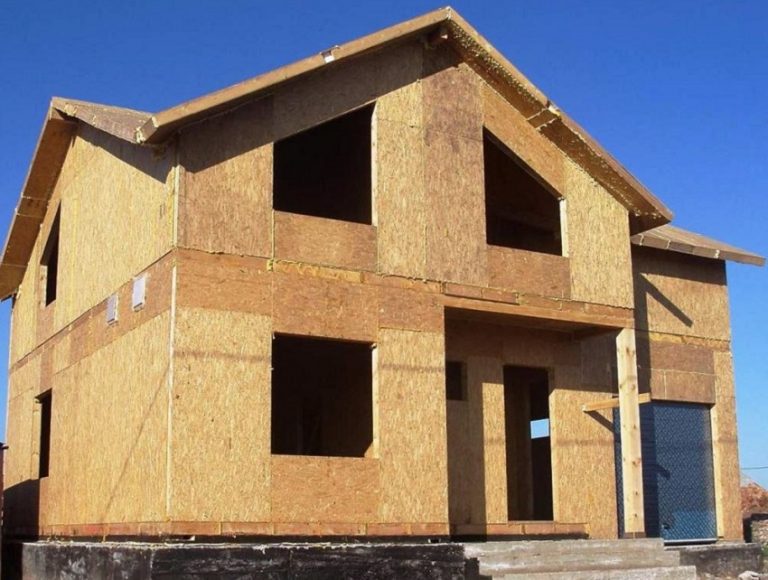

Фото домов из панелей SIP

Выбирая данный стройматериал, основное внимание необходимо уделить качеству склейки ОСП с утеплителем. У сделанных недобросовестным производителем панелей клей может быть нанесен неравномерно. А это прямой путь к расслоению SIP-плиты.

В собранных из СИП-панелей домах самые низкие счета за отопление. Они выигрывают у многих конкурентов и по цене за квадрат. В сравнении с кирпичным или деревянным аналогом экономия составляет около 20–30-ти процентов.

Такие дома позволяют использование необычной архитектуры

Отделка дома никогда не выдаст, что дом из SIP

Дома из панелей популярны за рубежом, особенно в Канаде

Из этого материала можно строить даже такие огромные дома

Ещё пример большого дома из СИП-панелей

Дом был построен из SIP

Ещё один вариант с отделкой клинкером

Загородный одноэтажный дом

Дом в США

Дом из SIP на побережье

Аккуратный дачный домик

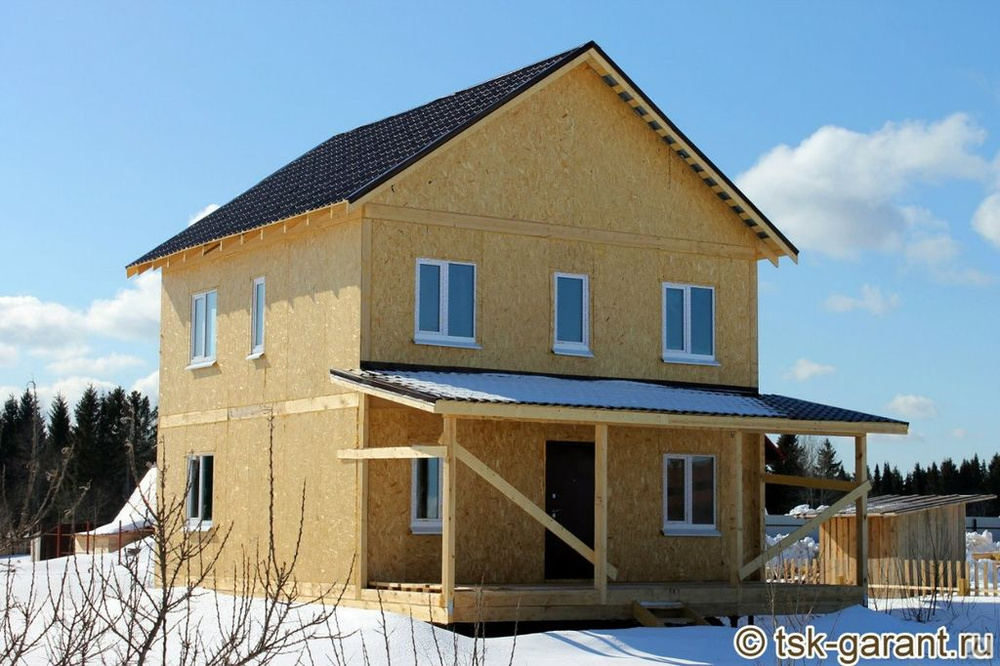

Панели необязательно отделывать сразу, зиму они простоят без проблем

Отделка дома может быть абсолютно любая

Дом из СИП-панелей можно облицевать кирпичом

Можно отделывать деревом

Можно оштукатурить

Дома из такого материала прекрасно удерживают тепло

Симпатичный домик из SIP

Ещё один красивый вариант SIP

Ровные стены панелей идеальны для отделки

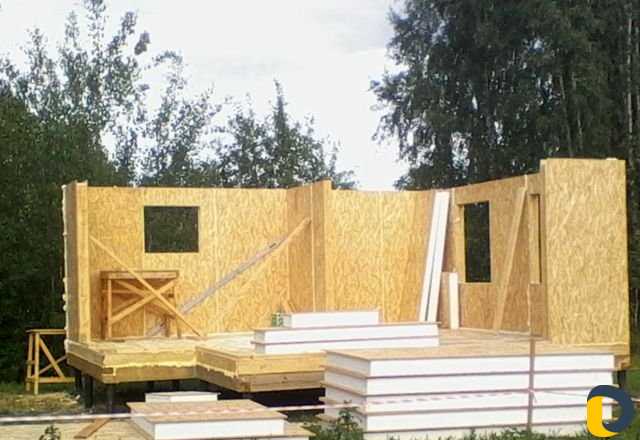

Смотрите также видео о быстром строительстве дома из СИП-панелей:

Читайте про другие материалы для дома:

Что представляют из себя СИП-панели?

СИП панели (SIP) – довольно новый для России строительный материал, который позволяет значительно ускорить и удешевить строительство малоэтажных зданий и сооружений. Сегодня SIP-технология используется при возведении жилых, промышленных и коммерческих зданий по всему миру.

СИП панель – сэндвич, в состав которого входит два листа облицовки и прослойка из утеплителя. Несущие конструкции собираются как конструктор, что требует от строителей определенных знаний и опыта, точности и уместности расположения каждого элемента.

Содержание:

Разновидности SIP панелей
Правда и мифы о SIP панелях
Преимущества SIP панелей

Разновидности SIP панелей

Для производства панелей используются различные виды обшивки и утеплителя. Вариант подбирается в соответствии с назначением и сферой использования.

Виды утеплителя

Пенополистирол – материал с отличными эксплуатационными свойствами.
Пенополиуретан – не уступает пенополистиролу в эксплуатационных характеристиках, но стоит дороже, поэтому в составе сэндвичей для строительства жилья используется редко.

Бальзатовая вата – экологичный, негорючий материал, обладающий отличными шумоизоляционными свойствами, но более тяжелый, что требует устройства массивного фундамента.

Виды обшивки

ОСП – экологически чистый, пожаростойкий, прочный материал, устойчивый к повышенной влажности. В процессе производства плиты обрабатываются антибактериальными средствами, что предупреждает их порчу насекомыми, обеспечивает стойкость к грибкам и микроорганизмам.
ЦСП – плотная, твердая с гладкой поверхностью цементно-стружечная плита, обладающая хорошими изоляционными свойствами, но большим весом.
СМЛ – листовой стекломагнезит, огнеупорный материал с армирующими слоями, придающий панели повышенную прочность и пожаростойкость.
Гипсокартон – выпускается обычный, с повышенными влаго- и огнестойкими параметрами, ввиду хрупкости используется внутри помещения для устройства межкомнатных перегородок.

Оцинкованная сталь – сэндвичи для возведения промышленных и коммерческих объектов.

Наиболее востребованный материал для возведения жилья – классическое сочетание ОСП и пенополистирола.

Правда и мифы о SIP панелях

Когда частное лицо или бизнесмен задумывается о возведении дома из СИП панелей, то его одолевают сомнения, которые основываются на рассказах о высокой пожароопасности, недолговечности, низкой экологичности и других неприглядных характеристиках такого жилья. При этом стоимость сооружения довольно привлекательная, поэтому потенциальные клиенты стараются выяснить у специалистов строительной компании, что является вымыслом, а что есть правда.

Миф: пожароопасность

Правда:

Бытует мнение, что дома из СИП панелей относятся в быстровозгораемым строениям, но в реальности уровень их пожароопасности не выше, чем у обычного деревянного жилья.

Все элементы материала проходят обработку антипиренами, поэтому поджечь стены довольно сложно и горят они лишь при прямом воздействии огня точно также как брусовое или бревенчатое сооружение. Кроме того, при горении панели выделяют меньше угарного газа, чем древесина.

При соблюдении норм пожарной безопасности – грамотной прокладке проводке и установке розеток, подключении защитных выключателей и УЗО, риск возгорания дома ничуть не выше, чем в зданиях из других материалов.

Миф: пенополистирол разрушается грызунами

Правда:

Пенополистирол несъедобен для вредителей, но мыши и крысы могут прогрызть в нем ходы. Однако, утеплитель с обеих сторон надежно закрыт плитами ОСП, которые состоят из стружки, пропитанной смолой, не являются съедобными и совершенно не интересуют грызунов.

Миф: негерметичные стыки плит

Правда:

Нарушение герметичности стен возможно при сборке дома непрофессиональными строителями. В этом случае возможны следующие проблемы:

сквозняки;

промерзание отдельных участков;
скопление конденсата в местах соединения плит;
повреждение материала при неаккуратной транспортировке и распиле.

Чтобы избежать проблемы, достаточно заказать возведение дома из СИП панелей в Уфе в строительной компании, обладающей соответствующими лицензиями, сертификатами и опытом в данной сфере.

Миф: плохая экологичность

Правда:

Дома из СИП панелей относятся к «зеленому строительству» — значит сами материал и процесс возведения не вредят людям, животным и природной среде. Плиты ОСП производятся из древесной стружки, а клеевой состав и пенополистирол не выделяют вредных веществ в количестве, превышающем допустимые нормы. Кроме того, деполимеризация утеплителя начинается только при температуре от 120 градусов, то есть при прямом воздействии огня на материал.

Миф: на стену из СИП панели нельзя повесить полку

Правда:

На самом деле материал довольно прочный, способен выдержать и шкафчик, и книжную полку и плоский телевизор. Но, чтобы не допустить переживания хозяев, специалисты рекомендуют устанавливать больше крепежных элементов, что снизит нагрузку на каждый отдельный крепеж. Как вариант – прикрепить к стене деревянную планку, что позволит равномерно распределить нагрузку по всей ее поверхности.

Преимущества SIP панелей

Высокий запас прочности. Материал выдерживает нагрузку в продольном направлении до 10 т/пог.м, поперечную – в 2 т/пог.м, что значительно превышает нормы СНиП.
Энергоэффективность. Дома из СИП панелей в Уфе будут в 1,5 раза теплее каркасного жилья и в 2-3 раза – строений из кирпича, бетона, газобетона и пр. материалов. Высокая теплоизоляционная способность материала позволит сэкономить на отоплении в холода и кондиционировании – в летнюю жару.
Минимальные сроки строительства. В зависимости от площади, коробку дома профессионалы могут построить за 1-2 недели, завершить работы под ключ – уже через 3-4 недели от начала строительных работ. Сроки действительны при наличии проекта и готового фундамента.
Малый вес SIP панелей (масса 1м² — 15-20 кг). Характеристика, позволяющая экономить на доставке и использовании спецтехники, а также устраивать экономный облегченный фундамент – ленточный мелкозаглубленный или свайно-винтовой.
Независимость от времени года. Строительство может проводиться круглогодично, но в сухую погоду.
Отсутствие усадки. Дома из СИП панелей не дают усадки, поэтому устанавливать двери и окна, проводить отделочные работы можно сразу по завершению строительных работ.
Высокая шумоизоляция. Пенополистирол повышает звукоизоляцию помещений в доме и снижает уровень шума, проникающий с улицы.
Экологичность. Что позволяет строить жилые дома и общественные здания.
Долговечность. Профессионально построенное жилье из СИП панелей простоит 70 лет и более.
Стойкость к подвижкам грунта. Панельные дома хорошо показывают себя во время землетрясений до 6 баллов, устойчивы к ураганам.
Выгодная цена. Стоимость коттеджа из СИП панелей будет в разы ниже, чем брусового или кирпичного строения идентичной площади.

К недостаткам построек из SIP панелей относится горючесть, присущая всем деревянным строениям.

Дома из СИП панелей – теплое, безопасное, надежное и комфортное для проживания жилье по доступной цене. Единственное условие – правильно выбрать материал и строительную компанию.

СИП панели: что это такое, характеристики, размеры, фото

Перейти к содержимому

Панели из жестких листов обшивки с заключенным между ними утеплителем – материал, позволивший многократно ускорить и удешевить строительство.

Американский инженер и дизайнер Фрэнк Ллойд Райт, желая реализовать проект здания, где будут минимальные затраты на отопление, освещение и кондиционирование воздуха, в 30-х годах прошлого века изобрел композитную панель с сотовым наполнителем. Панели Райта имели недостатки, но были легкими, дешевыми и безопасными. Американские производители строительных материалов подхватили идею, технология их создания упростилась, панели начали массово выпускаться.

СИП (SIP) – структурная изоляционная панель, применяющаяся при возведении каркасных сооружений. Средний ее слой — утеплитель, наружные — листы ОСП. Панели легко выдерживают нагрузку и обеспечивают надежную теплоизоляцию. Сегодня СИП-технология применяется для возведения жилых и коммерческих зданий во всем мире. Более 80% жилых домов в США, Канаде и Европе построены с использованием СИП-панелей.

Слоистые панели изготавливают из разных материалов (со стальными, алюминиевыми, асбестоцементными листами), но термин SIP чаще всего означает, что для внешних слоев используются древесные материалы:

ориентированно-стружечная плита;
фанера;
лист из гипсоволокна;
лист из гипсокартона;
Green Board — фибролитовая плита.

Теплоизоляцию обеспечивают пенопласты:

минеральная базальтовая вата;
пенополиуретан;
фенолформальдегидный пенопласт;
пенополистирол.

Идеальную геометрию панелей фиксирует средний слой, он способствует жесткой фиксации деталей обкладки, усиливая все изделие.

Таблица: размеры, толщина и средняя стоимость

Размер, мм	Толщина, мм	Цена за панель, руб
1 250 х 2 500	124	3200
1 250 х 2 500	174	3550
1 250 х 2 500	224	3850
1 250 х 2 800	124	3600
1 250 х 2 800	174	3900
1 250 х 2 800	224	4250
1 250 х 3 000	124	4150
1 250 х 3 000	174	4300
1 250 х 3 000	224	4700

Преимущества использования СИП панелей в строительстве

Сейсмоустойчивость. Здания, возведенные из SIP-панелей, прошли неоднократные испытания. Их сейсмоустойчивость была проверена с помощью оборудования, способного имитировать землетрясение разной мощности.

Продольная нагрузка. Панели способны выдерживать продольную нагрузку в десяток тонн на погонный метр.
Поперечная нагрузка. Пенополистирол обеспечивает сжатие одной плиты, при поперечных нагрузках, и растяжение другой, что обеспечивает жесткость конструкции на изгиб. Конструкция из СИП-панелей имеет большой запас прочности, выдерживая нагрузку в 2 тонны, что многократно превышает требования СНиП.
Возможность энергосбережения. Высокие показатели теплоизоляции сэндвич-панелей — их уникальное свойство, обеспечивающее в зданиях тепло зимой и приятную прохладу летом.
Огнестойкость. ОСП плиты обрабатываются антипиреном, их огнестойкость семикратно превышает данный показатель древесины.
Шумоизоляция. При относительно небольшой толщине, стены из СИП эффективно изолируют здания от внешнего шума.
Экологическая безопасность. ОСП-плита на 90% состоит из натуральных материалов, при ее изготовлении используют безопасные смолы, наполнители и отвердители. Внутренний пенополистироловый слой состоит из нейтрального вспененного пластика, который не выделяет вредных паров.
Долговечность. Производители гарантируют, что строение из SIP-панелей прослужит, минимум, 100 лет. Возможность такой продолжительной эксплуатации обеспечивают прочные материалы, способные как угодно долго сохранять геометрическую стабильность, не впитывающие влагу.
Легкость конструкции. Легкие строения из этого материала (1 м² весит около 15-20 кг) не нуждаются в сверхпрочном дорогостоящем фундаменте. Для них достаточно мелкозаглубленного ленточного основания. Панели проще других материалов транспортировать и разгружать.
Быстрота возведения домов. Здания по технологии СИП строятся чрезвычайно быстро: дом в два этажа можно построить за три недели.
Независимость строительства от погоды. Возводить здания из прочных панелей можно в любой сезон года, не привязывая его сроки к погодным условиям.
Материал устойчив к воздействию агрессивных внешних воздействий, также грибка и плесени.
Доступная стоимость и идеальные технические характеристики панелей делает их прекрасной альтернативой другим материалам.

Недостатки материала

Минусом СИП панелей считают горючесть материалов, из которых они изготовлены, экологическую вредность. Производители, имеющие авторитет на рынке, снабжающие свою продукцию сертификатами качества, предлагают экологичные SIP-панели, обработанные антипиренами. Выделение токсичных веществ таким материалом не превышает принятых во всем мире санитарных норм.

Несмотря на скепсис приверженцев традиционных для России строительных материалов, эксперты прочат технологии СИП повсеместное распространение благодаря возрастающему доверию потребителей.

Посмотрите видеосюжет канала Discovery о SIP-панелях:

Похожая запись

You missed

Adblock
detector

СИП-панели ⭐️ Что это такое

SIP (Structurally Insulated Panels) в переводе с английского – «Структурно-Изолированная Панель».

Это значит, что в основе строительства из SIP-панелей используется принцип изоляции возводимого строения от любых воздействий окружающей среды.

Если проще, SIP-панели придумали, чтобы в доме не поддувало, стены не отдавали холодом, а нужная температура поддерживалась без лишних энергозатрат.   Вы, наверно, слышали, что из SIP-панелей возводят дома по канадской технологии. Это правда, лишь наполовину. Из них действительно возводят дома, но технологию производства SIP-панелей придумали в 50-х годах прошлого века в США. Тем не менее, находка американских разработчиков прижилась в Канаде с её изменчивым северным климатом. Дальше технологию переняли Швеция, Финляндия, Великобритания – страны, где у местных много претензий к погоде. Для них энергоэффективность, экологичность, прочность постройки и скорость возведения стали решающими факторами в пользу SIP-панелей.

На западе в энергоэффективности SIP-панелей уверены настолько, что в 2015 их использовали при строительстве исследовательской станции Амундсен-Скотт, на Южном Полюсе. Как видите, с SIP-панелями у природы действительно нет плохой погоды.

Более 50% домов в Европе и 90% в США построены из SIP-панелей.
Источник: kommersant

Из чего состоит SIP-панель?

На высококачественные плиты OSB-3 наносится полиуретановый клей, сверху кладётся лист пенополистирола и сверху ещё одна плита OSB-3, с предварительно нанесённым клеем.

SIP-панель — это несложный, но высокотехнологичный строительный материал. Хорошо продуманным его делает сочетание компонентов панели.

OSB-3 (oriented strand board – ориентированно-стружечная плита) это не фанера или ДСП. Строители называют этот материал «улучшенным деревом» или «строительной древесиной». Его прочность в 7.5 раз превышает прочность ДСП, а количество древесных дефектов стремится к нулю. При этом при производстве OSB-3 пропитывается специальными смолами с добавлением синтетического воска, который отпугивает насекомых.

В нашем производстве используется OSB-3 Kronospan или Egger, потому что они дополнительно обрабатываются антипиреном. Это защищает плиту OSB-3 от возгорания при прямом контакте с огнём.

Пенополистирол

Пенополистирол в народе называют пенопластом. Он на 98% состоит из воздуха и обладает потрясающими энергосберегающими свойствами. По этой причине пенопластом обшивают старые кирпичные постройки или панельные дома. Это обязательно, если нужно, чтобы в квартире или в доме поддерживалась одинаковая температура и теплопотери были сведены к минимуму.

Проблема подобных обшивок в том, что со временем под воздействием окружающей среды и по причине некачественного монтажа пенопласт теряет свои свойства. Если только речь не о SIP-панелях, где толстый слой пенопласта защищают две прочные плиты OSB-3.

Полиуретановый клей

Третий не волшебный, но действенный компонент – это полиуретановый водостойкий клей LPU британского производства. Наш выбор остановился на этом клее, потому что он сохраняет свои свойства и стойко переносит перепады температур – от –40^оС до +140^оС. С клеем LPU наши SIP-панели могут пережить температуру Северного Полюса и самую знойную жару в самой жаркой точке планеты.

Так выглядят базовые сэндвич-панели, но за полвека производства появилось много специализированных подвидов.

Так иногда вместо пенопласта используют пенополиизоцианурат (PIR) или пенополиуретан (PUR). Иногда в целях дополнительной защиты внешнюю OSB-3 плиту покрывают слоем оцинкованной стали или алюцинка. Подобные «усиленные» SIP-панели используются при строительстве заводов, цехов и амбаров. А вот если SIP-панель обшить металлом с обеих сторон, то получится идеальный материал для строительства холодильных камер.

Использование самых качественных материалов и уменьшение влияния человеческого фактора – два принципа производства качественных SIP-панелей.

У SIP-панелей есть три основных преимущества, о которых вам расскажет каждый владелец канадского дома.

Экологичность

Строительство домов из SIP-панелей относится к категории «Green Building» («Зелёное строительство»). Это означает, что и сами материалы и само строительство не наносят вред окружающей среде. OSB плиты марки Egger изготавливаются из стружки быстро восстанавливающихся сосновых лесов, а производство пенополистирола не выбрасывает в атмосферу тонны вредных веществ.

Непрофессионалы скажут, что пенопласт выделяет вредный для организма стирол, но знайте, что деполимеризация начинается при температуре 120^оС. Если вы нарочно не сожжёте свой дом, пенополистирол не разрушится и за 50 лет.

Экологичность SIP-панелей гарантирует экологичность финальной постройки, а их энергоэффективность уменьшит количество потребляемых природных ресурсов. Воздух в доме будет чистым, как в деревянном, и в нём не будет ещё несколько месяцев витать пыль, как в доме из кирпича.

Энергоэффективность

Как мы уже упоминали выше, это главная причина, по которой сэндвич-панели популярны за рубежом. По опыту эксплуатации домов и сэндвич панелей, мы точно знаем, что использование сэндвич-панелей при строительстве дома сокращает количество потребляемой энергии (газа, электричества) на 30%. С учётом скорости роста цен на энергоносители, такая экономия и правда привлекательна. И она никак не влияет на температуру в помещении. Даже наоборот.

Энергоэффективность измеряется с помощью R-величины, общепринятого коэффициента теплосопротивления. Этот коэффициент показывает, насколько хорошо строительный материал удерживает тепло. По государственным строительным нормам Украины R-величина для наружной стены должна составлять 3,3 м2 К/Вт. R-величина одного только пенополистирола внутри сэндвич-панелей – 4,57 м2 К/Вт. Добавьте защитные слои из двух OSB плит и получите теплосопротивление в полтора раза выше нормы.

Добавьте защитные слои из двух OSB плит и получите теплосопротивление более чем на 15% выше нормы. Для сравнения у классической кирпичной кладки в 1,5 кирпича коэффициент теплосопротивления составляет 0,97 м2 К/Вт, что почтив 3,5 раза ниже нормы!

Удобство строительства

Строить дом из SIP-панелей приятно, потому что это делается быстро, чисто и в любое время года. Лёгкость сэндвич-панелей предполагает использование облегчённого фундамента, на котором можно строить уже на 10-12 дни после заливки. Сам дом возводится за несколько недель, включая все коммуникации. Это существенно сокращает ваше время и, как следствие, ваши деньги, потому что вы не платите за время строителей.

После строителей не нужно нанимать бригаду уборщиков, потому что на стройке нет расходных материалов и мусора. А тот факт, что при строительстве не используется цемент, даёт возможность строить дома из SIP-панелей даже зимой.

Собрать домокомплект настолько просто, что вы можете сделать это сами при наличии всего лишь проектной документации, и у вас будет дом, который вы построили собственными руками! И потратите вы на это всего лишь несколько недель.

Сравнение SIP-панелей с другими материалами домов

Давайте сравним наиболее используемые варианты выполнения стен с использованием кирпича, бревна (сруб), газобетона и SIP-панели по основным критериям оценки!

Под каждой диаграммой проставлены балы в зависимости от того, насколько стена эффективна. 4 – «максимально эффективная», 1 – «минимально эффективная».

Все показатели усреднены и упрощены.

У сэндвич-панелей много преимуществ, но мы сделали акцент на самых главных. Тем более, что каждое из них экономит ваши деньги.

1.Кирпичная стена

Штукатурка + короед – 10мм
Утеплитель минераловатный — 100мм
Кирпичная кладка – 380мм.
Штукатурка + шпаклевка – 15мм

2. Бревно (сруб)

Бревно 250мм диаметром

3. Стена из газобетона

Штукатурка + короед – 10мм
Утеплитель минераловатный — 50мм
Газобетон – 400мм.
Штукатурка + шпаклевка – 15мм

4. Стена из SIP-панели

Штукатурка + короед – 10мм
Утеплитель пенополистирол — 50мм
SIP-панель – 160мм
Гипсокартон + шпаклевка – 15мм

Чем тоньше стена, тем больше площади здания остается в эксплуатации при одной и той же площади застройки

Чем больше R, тем более теплый дом и тем меньше тратить денег на отопление

Чем меньше вес конструкций здания — тем меньше затрат на фундамент, тем больше шансов построить дом на слабых грунтах

Чем больше несущая способность стены, тем спокойнее сон.

Но нужна ли сверхнесущая способность стены, если она нагружается не более чем на 20% от ее прочности?

Коробка дома без отделки — это еще не весь дом

На основании приведенного сравнения можно с уверенностью сказать, что дома с SIP-панелей ничем не хуже всех остальных

И это не считая скорости возведения!

У каждого материала и технологии строительства есть свои преимущества и недостатки. Но в реальности дома из SIP-панелей — это быстровозводимые, экологичные, прочные и энергоэффективные (т.е. очень теплые) сооружения

И напоследок небольшое сравнения толщины материалов при одном и том же показателе сопротивления теплопередачи

Ходят слухи

Если вы ещё не прониклись нашей уверенностью в собственном продукте, мы вас понимаем.

За последние 15 лет интернет оброс слухами о SIP-панелях. Мы объясняем это тем, что люди не доверяют незнакомому, поэтому здесь мы отвечаем на ряд проверенных слухов проверенной информацией.

«На западе большая часть домов построена с использованием канадской технологии. Как пройдёт очередной ураган или торнадо, у них все дома разрушены».

Для Украины характерен мягкий умеренно-континентальный климат, и с ураганами нам, к счастью, не сильно везёт. Но даже если представить, что на нас обрушится сильная буря, то правильно построенный канадский дом легко её выдержит. SIP-панели одновременно выполняют роль стен и каркаса, делая из вашего дома монолитную структуру.

Именно поэтому единственные дома, которые остаются стоять после сильных ураганов на восточном побережье США, это дома собранные по канадской технологии.

«Ничего нет лучше хорошего кирпичного дома. Это на века».

Долговечность канадского дома по разным оценкам достигает 80 лет. Тем более, мы показали, что его энергоэффективность гораздо выше, чем у «хорошего кирпичного». Какими бы хорошими не были дома из кирпича, нередко мы видим, как их обшивают дополнительным слоем пенополистирола.

«На такую стену можно только картинки повесить, а прикручивая полку, только стену раскурочишь».

Стены из SIP-панелей тоньше кирпичных. Это факт. Тем не менее, плиты SIP-панелей делаются из нескольких слоёв древесной стружки, плотно склеенных между собой. Это делает плиту OSB-3 прочной (не зря же её называют строительным деревом), поэтому вы можете смело использовать стену SIP-панели, как обычную стену. Если у вас есть сомнения, сделайте больше точек крепления. Это уменьшит нагрузку на один крепёж. Если и это вас не убеждает, прикрутите к панели деревянную планку, чтобы вес равномерно распределялся по всей её поверхности. Но всё это нужно больше для успокоения ваших нервов, потому что SIP-панель выдержит и полку, и телевизор, и целый кухонный гарнитур.

Их толщина даже вам на руку. Стены из SIP-панелей освобождают 30% полезной площади, которая зачастую «съедается» толщиной кирпичной или газобетонной стен. То есть, если площадь застройки составляет 100 м2, то, используя SIP-панели вместо полуметровой кирпичной кладки, вы освободите себе место под пару небольших спален или целой гостиной.

«Такой дом сгорает, как спичка».

Это одна из самых популярных тем в разговоре о SIP-панелях. Чтобы в ней разобраться, нужно принять тот факт, что все дома горят, потому что зачастую горит не сам дом, а то, что внутри.

Конечно, SIP-панель это не камень, но и далеко не спичка. Внутри панели – пенополистирол, который на 98% состоит из воздуха. Там просто нечему гореть. И если держать лист пенополистирола прямо над огнём, то придётся долго ждать, пока он загорится. Но стоит убрать источник огня, и материал тут же потухнет. Всё дело в том, что в процессе производства мы обрабатываем пенополистирол антипиреном, который делает лист самозатухающим. Сами пробовали, действительно тухнет.

«В SIP-панелях заводятся мыши и выгрызают пенополистирол».

Это выдумки. Мыши не едят пенополистирол. Это факт, доказанный десятилетиями эксплуатации SIP-панелей у нас и за границей. Мыши могут портить утеплители на фасадах зданий, но только для того, чтобы выгрызть себе норы между слоями. В SIP-панелях пенополистирол защищён плитами OSB-3, и пока не зарегистрирован ни один факт привлекательности улучшенного дерева для грызунов.

Вместо тысячи слов

Мы бы могли ещё часами рассказывать вам о том, почему SIP-панели – это лучший для строительства материал. Но у вас, наверно, нет столько времени. Если есть, звоните. Мы всегда рады рассказать о нашей продукции.

А пока у нас работа полным ходом, вот вам видеоматериалы, чтобы вы один раз увидели, чем тысячу раз прочли.

Что можно построить из SIP-панелей?

SIP-панели создаются для строительства домов, но мы нашли им другие применения.

Собственный дом

Вы созрели для собственного дома? Мы поможем вам построить его быстро, качественно и выгодно. И не только дом, но и баню, гараж, беседку, пристройку, мансарду и всё, что вы захотите.

Вот как мы это сделаем »

Собственный бизнес

Ваш бизнес должен приносить прибыль. Так почему бы не сократить на расходах? Мы поможем, вернуть свои инвестиции быстрее при строительстве гостиниц, офисных зданий, супермаркетов, магазинов и даже киосков.

Вот как мы это сделаем »

Объекты агропрома

Мы поможем вам сохранить ваши урожаи, ваше поголовье и всю вашу технику в целости и сохранности, построив долговечные, термостойкие и надёжные помещения под ключ.

Вот как мы это сделаем »

+38 (066) 561-91-58

Бесплатная консультация по проекту

[unex_ce_button button_text_color=»#ffd300″ button_font=»bold» button_font_size=»18px» button_width=»auto» button_alignment=»center» button_text_spacing=»0px» button_bg_color=»#1c201f» button_padding=»10px 20px 10px 20px» button_border_width=»0px» button_border_color=»#000000″ button_border_radius=»30px» button_text_hover_color=»#ffd300″ button_text_spacing_hover=»0px» button_bg_hover_color=»#333333″ button_border_hover_color=»#333333″ button_link=»#footer» button_link_type=»url» button_link_target=»_self» has_container=»» in_column=»1″]Бесплатная консультация по проекту[/ce_button]

Мы разбираемся в строительстве

Украина, Харьков,
пр. Науки 22, офис 6

Пн-Пт с 9:00 до 18:00

+38 (066) 561-91-58

sipfabrica.office@gmail.com

SIP Фабрика

Что такое СИП (SIP) панель

В классическом варианте SIP-панель состоит из слоя утеплителя — пенополистирола ПСБ-С25 и, приклеенных под давлением прочным полиуретановым клеем с двух сторон, деревянных плит ОСП — OSB-3.

СИП (SIP) — технология строительства домов из энергоэффективных конструкционно-теплоизоляционных панелей (КТП = Structural Insulated Panel = SIP).
СИП (SIP) — это прочность. Не излишняя, как в случае камня, но более чем достаточная. Одна отдельно взятая сэндвич-панель (размерами 2,80 х 1,25 х 0,174), без какого-либо дополнительного усиления в виде соединительного бруса, выдерживает вертикальную нагрузку до 28,5 тонн.
СИП (SIP) — это надежность. Дома, построенные по этой технологии на этапе ее только лишь зарождения, простояли уже более 70 лет. А технология СИП (SIP), как и любая другая, совершенствуется с каждым годом. Строить по такой технологии гораздо проще — домокомплект (т.е. «силовая» составляющая будущего дома) изготавливается промышленным способом в заводских условиях.
СИП (SIP) — это энергоэффективность. Стены и перекрытия на 80-90% состоят из утеплителя. А толщина и характеристики самого утеплителя таковы, что не только превосходят по «теплотехнике» большую часть стен, возводимых по другим технологиям, но и позволяют реально экономить в дальнейшем на отоплении дома.
СИП (SIP) — это свобода в архитектуре и применении отделочных материалов. Причем конструктивные особенности панелей позволяют производить большую часть отделочных работ с меньшими трудо- и мат-затратами, чем в случае других технологий строительства.
СИП (SIP) — это экономичность. Стоимость самих материалов сравнима (либо меньше) со стоимостью материалов для строительства из, например, газобетона или того же бруса. Но в стоимости и объемах комплектующих, стоимости составных элементов строительства (таких, как фундамент), сроках строительства и, как следствие, стоимости и объеме самих строительно-монтажных работ, стоимости утепления конструкции,стоимости отделочных работ, и, как уже упоминалось, стоимости дальнейшей эксплуатации дома… Во всем этом технология СИП (SIP) побеждает в «схватке» с любой другой технологией строительства.

Прочность СИП (SIP) панели

Принципиальное отличие СИП(SIP) панели состоит в том, что утеплитель в ней играет ключевую роль в обеспечении прочности всего элемента. Сама по себе тонкая деревянная плита OSB-3 (ОСП-3) может выдержать большую продольную растягивающую нагрузку, но при продольном сжатии легко изгибается (выпучивается, теряет устойчивость). О несущей способности пенополистирола марки 25 в качестве материала стен говорить вообще не приходится (хотя в Японии уже строят одноэтажные дома из пенополистирола). Но если эти материалы объединить в сэндвич-конструкцию, то получится удивительно прочная SIP панель:

В процессе склеивания SIP под прессом плиты ОСП-3 становятся плоскими (теряют начальный прогиб), а плотный пенополистирол вынуждает обе плиты ОСП-3 работать под нагрузкой совместно. При продольном сжатии (и при сдвиге) пенополистирол не позволяет выпучиваться обшивке, которая принимает всю нагрузку на себя. Эффект хорошо известный любому специалисту по прочности (устойчивости) тонкостенных конструкций.

Испытания промышленно-изготовленных СИП-панелей показали, что они выдерживают продольную нагрузку более 10 тонн на погонный метр. Представьте себе пятиэтажный дом, в котором нижний этаж собран из СИП-панелей, а на нём четыре этажа кирпичных стен толщиной полметра! Поэтому 2х-этажный индивидуальный дом из СИП-панелей получается сверхпрочным.

Важно! Высокая несущая способность СИП-панели обеспечивается не только её удачной конструкцией. Большое значение имеет качество изготовления СИП-панелей: прочность клееного соединения утеплителя с плитами и прочность самого утеплителя!

Небольшой одноэтажный домик из SIP выдерживает нагрузку 315 тонн,
превышающую вес аэробуса Боинг-747 в полтора раза!

При поперечном изгибе благодаря пенополистиролу одна плита обшивки SIP сжимается, а другая растягивается как полки у балки двутаврового сечения, что обеспечивает жесткость SIP на изгиб. Испытания показали, что SIP выдерживает давление в поперечном направлении больше 2 тонн.

Проверка SIP-панели на прочность

Это более чем достаточно. По СНиП расчетная нагрузка на эксплуатируемое перекрытие составляет 150 кг/м2, расчетная максимальная снеговая нагрузка для Московского региона — 180 кг/м2. В стенах, перекрытиях и крыше индивидуального дома СИП-панель имеет многократный запас прочности по поперечной (эксплуатационной, снеговой и ветровой) нагрузке. Благодаря этому свойству стало возможно строительство домов с «модной» в наши дни эксплуатируемой кровлей.

OSB-3

Плиты OSB-3 это современный материал, представленный на рынке США в 1978 году как замена плитам ДСП и фанере. OSB (Oriented Strand Board) – это спрессованная под давлением и при температуре 500^оС плита с ориентированной плоской щепой.

Сегодня в развитых странах OSB-3 — основной материал для строительства жилых и коммерческих зданий на основе деревянного каркаса. Применяется в основном для обшивки каркаса. Материал настолько хорош, что даже вытесняет древесину из таких элементов каркаса как балки перекрытий. Двутавровые балки со стенкой из OSB-3 по прочности и жесткости могут поспорить с массивным деревянным брусом.

OSB-3 — древесная плита, разработанная специально для строительства, однако в настоящее время OSB находит все более широкое применение и в мебельной промышленности, вытесняя фанеру и ДСП, главным образом, из силовых элементов мебели.

Уникальные физико-механические параметры плиты объясняются размерами и характером укладки щепы – длинные тонкие щепы (длина – до 140 мм, толщина – до 0,6 мм) укладываются в ковре тремя слоями. Внешние слои образуются щепой, ориентированной параллельно длине готовой плиты. Во внутреннем слое щепа укладывается перпендикулярно длине готовой плиты. Благодаря такой ориентации плоской щепы мы получаем конструкционный материал с анизотропными свойствами – повышенной прочностью на изгиб и повышенной упругостью вдоль главной оси плиты.

По сути, OSB – это «улучшенная древесина» – более прочная и эластичная за счет сохранения в плоской щепе всех полезных свойств массива древесины, при отсутствии таких дефектов как сучки и изменение направления волокон всвязи с естественными условиями роста дерева.

Связующие натуральные смолы и специальная обработка поверхности обеспечивают водо- и огнестойкость плит, значительно превышающие сходные характеристики массива древесины. Плиты OSB-3 устойчивы к изменению погодных условий (влажность, температура), легко обрабатываются любым инструментом, предназначенным для работы с древесиной.

Теперь по выбору материалов для производства SIP. Сэндвич-панели можно изготовить не только из плит OSB-3 и пенополистирола ПСБ. Вариантов много. Например, за рубежом можно встретить SIP панели с обшивкой OSB-3 с одной стороны и металлом с другой. Применяются такие панели для строительства крыш.

Уже много лет за рубежом и в России предпринимаются безуспешные попытки заменить плиты OSB-3 в конструкции СИП-панели на негорючие плитные материалы на основе минерального связующего, такие как цементно-стружечные плиты (ЦСП), фибролитовые плиты, стекломагниевые листы (СМЛ) и др.

Только ленивый не думал об усовершенствовании конструкцииСИП- панели. Однако классический вариант SIP из утеплителя ПСБ-25С и плит OSB-3 получил наибольшее распространение в индивидуальном жилищном строительстве как оптимальный вариант. К примеру, в 2007 году в США и Канаде было произведено 6,5 млн. квадратных метров SIP, и только 3% составила доля панелей, в которых использовались вкачестве обшивки материалы на основе цемента, гипса и других.

Применяемые для строительства жилых домов плиты OSB-3 по уровню эмиссии формальдегидов относятся к высшему европейскому классу экологической безопасности E1, т.е. по экологичности мало отличаются от массива древесины, считающейся эталоном здорового материала.

ПСБ-С25

Утеплитель ПСБ — это один из видов пенополистирола. Аббревиатура технического названия материала «пенополистирол суспензионный беспрессовый». Зарубежное название — Expanded Polystyrene (EPS). Мировой лидер по производству и применении в строительстве — Германия.

Современные научные исследования позволяют утверждать, что ПСБ, как и многие другие полистиролы, безвреден для здоровья человека. Многие продукты, что мы употребляем в пищу, сегодня хранится в пенополистирольной упаковке.

Вопреки распространенному мнению, при горении ПСБ выделяет меньше токсичных веществ, чем древесина. Специальные добавки делают пенополистирол самозатухающим (буква С в конце аббревиатуры ПСБ-С).

С другой стороны, ПСБ-С25, который на 98% состоит из воздуха, заключённого в ячеистую матрицу — один из лучших утеплителей. Цифра 25 после аббревиатуры ПСБ-С характеризует плотность материала в кг/м3 по классификации ГОСТ.

жилых SIP-проектов | Structural Insulated Panel Association

Структурно-изолированные панели (SIP) подходят для всех типов домов, от роскошных с видом на океан до недорогих многоквартирных и энергоэффективных ADU. Просмотрите эти примеры SIP для жилых помещений, используя поля поиска справа для конкретных типов и местоположений.

К большинству индивидуальных проектов относятся следующие:

Фотографии экстерьера и интерьера
Наименование производителя СИП, проектировщика и строителя
Показатели производительности, такие как рейтинг HERS и результаты испытаний дверцы вентилятора

Новые каталоги для жилых помещений!

Просмотрите эти новые лукбуки для образцов домов из SIP, построенных по всей стране в 2021 году. Многоквартирные дома, ремонт и дома до 900 кв. футов

Жилые победители проекта SIP

3 Sisters High Performance SIP House
Fort Worth, TX
SIP были включены в дизайн проекта с самого начала, так как владельцы хотели высоких характеристик, полученных от SIP (крайняя воздухонепроницаемость, отличная изоляция и невероятная прочность с его снижение страховых взносов собственников жилья). Установка прошла быстро, а стены и крыша из SIP сделали дом чрезвычайно плотным, что в конечном итоге привело к получению 9 баллов по шкале HERS.

Affordable SIP Apartments
Grand Junction, CO

Affordable SIP House
Oakland Park, FL
Дата завершения: 30.11.2017

SIP Passive House в Британской Колумбии
House Vancouver, BC 2 Passive Projective Canada 2 Сертификация предназначена для получения солнечного света через окна. В проекте есть тепловой насос с горячей водой, и он готов к солнечной энергии.

Современный семейный дом CalGreen SIP
Лос-Гатос, Калифорния
Этот проект был чрезвычайно сложным из-за множества наклонов стен. Вряд ли на одной из стен было 90-градусный ангел. Из-за этих углов построить дом обычным способом было бы довольно дорого; тем не менее, SIP сэкономили много времени на рабочей силе и материалах, поскольку каждый угол был прорисован на заводских чертежах и изготовлен. Использование одного из лучших SIP-инженеров в бизнесе значительно помогло снизить стоимость проекта.

Craftsman SIP Passive Cottage
Port Townsend, WA
Расположенный на 5 акрах лесистой местности в предгорьях Олимпийских гор штата Вашингтон, этот современный коттедж в стиле ремесленного производства на вершине холма спроектирован и установлен таким образом, чтобы обеспечить максимальное естественное освещение и кубические метры для создания ощущение простора в крошечном энергоэффективном корпусе.

Dunn SIP House
Sauk Centre, Миннесота
В строительстве с SIP образуется значительно меньше строительных отходов при возведении нашего дома по сравнению со строительством дома с использованием обычного каркаса, тем более что все оконные и дверные проемы были предварительно вырезаны на заводе. Это оставило только незначительные отделочные работы, требующие завершения на месте. Строительство с использованием SIP увеличило наши материальные затраты по сравнению с обычным каркасом. Тем не менее, мы окупили значительную часть этих затрат за счет снижения затрат на рабочую силу. Внешний вид нашего дома был полностью оформлен в 19календарные дни. Это было значительно быстрее, чем если бы мы использовали обычное кадрирование. Наконец, из-за чрезвычайно плотной оболочки, которую SIP дают нашему дому, мы получаем очень низкие счета за отопление и охлаждение. По мере роста расходов на коммунальные услуги мы сэкономим тысячи долларов на ежемесячных счетах за коммунальные услуги в течение всего срока службы нашего дома благодаря нашим SIP-панелям

ENERGY STAR SIP House
Carroll, NH
Этот дом настолько герметичен, насколько это возможно, значительно ниже даже строгого стандарта Института пассивного дома 0,68 ACH50 или 0,05 CFM50/квадратный фут конверта. Сертификация Five Star Energy Star. Это еще один пример того, как SIP могут помочь в создании невероятно высокопроизводительного здания. До PV у него был HERS 32.

Огнестойкие дуплексы SIP
Сонора, Калифорния
Многоквартирный дуплекс/дом для одной семьи. Требования к скорости строительства и высокой производительности, требование нулевого энергопотребления, код интерфейса между дикими землями и городом. SIPS обеспечивают превосходную изоляцию и герметизацию воздуха, устраняя при этом необходимость вентилирования чердака, что имеет большое значение, когда речь идет о коде интерфейса Wildlands-Urban. Время строительства также было фактором, так как рабочей силы на строительной площадке все больше не хватало.

Высокопроизводительный дом из SIP
Lewis Center, OH
Пакет RTA (готовый к сборке) ускорил процесс строительства, и любое небольшое увеличение стоимости было преодолено при рассмотрении экономии на счетах за коммунальные услуги и комфорте, которым наслаждаются владельцы. Я много работал с одной и той же командой, и они сказали нам, что предпочитают строительство SIP, а не шпильки.

Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало в стиле «Искусство и ремесла» с рейтингом LEED-H Platinum.

Дом SIP Platinum LEED
Dexter, MI
Цоколь ICF, стены SIP 6 дюймов, крыша SIP 10 дюймов, тест на воздуходувку 0,86 ACH50, индекс HERS 37, LEED Platinum

LEED SIP2 Country House 90
Семья из Техаса сбегает от стремительной городской жизни, чтобы вырастить семью в сельской местности за пределами Форт-Уэрта, штат Техас. Работая с отмеченным наградами застройщиком Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию.

SIP House с низким углеродным следом
Spencer, IA

Net Zero SIP House
Park City, UT
NET-Zero Energy 12-дюймовые стены SIP, 12-дюймовая крыша SIP и дополнительная изоляция EPS 4 дюйма на стенах и крыше, 8 дюймов EPS на фундаменте Награжден Домом года по версии журнала Green Builder 2010 г. LEED Платина Построен в соответствии со стандартами Института пассивного дома, сертифицирован NAHB Emerald и является домом Energy Star Home. Фотогальваника мощностью 6,9 кВт полностью обеспечивает дом запасной энергией, что позволяет владельцам продавать электроэнергию обратно своей коммунальной компании. Индекс HERS: СТАНДАРТЫ NET ZERO/PASSIVE HOUSE

Квартиры с пассивным SIP
Seattle, WA
Многоквартирный дом, спроектированный так, чтобы потреблять до 90% меньше энергии для отопления и охлаждения, чем стандартные здания. Этот проект считается первым многоквартирным домом с пассивным домом в штате Вашингтон и демонстрирует, как можно масштабировать высокоэффективную и устойчивую жизнь, позволяя всем нам уменьшить нашу роль в изменении климата и стать частью климатического решения. PHIUS+2015 — Достаточно нагрева и охлаждения приточного воздуха

Resilient Zero Energy Ready SIP Family Home
Grand Marais, MN

Semiahmoo Net Positive SIP House
Blaine, WA
Жилой дом для одной семьи. Semiahmoo Net Positive — это «дом навсегда» для семьи, уехавшей на пенсию на северо-запад Тихого океана. Наши клиенты искали дом с нулевым уровнем выбросов, который производил бы как минимум столько же энергии, сколько потребляет.

SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и сократило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления.

SIP Студенческое общежитие
Watertown, SD
Строительство SIP было выбрано из-за скорости строительства и экономии энергии; они также хотели работать с местным бизнесом.

SIP Tiny Homes Village
Альбукерке, Нью-Мексико
Крошечные дома были построены добровольцами из местного союза плотников. Использование SIP было простым и эффективным способом быстро построить 30 единиц жилья. Крошечные дома очень компактны и энергоэффективны.

Сахарные заводы SIP Villas VI
St. Croix,
SIP был выбран из-за его низких эксплуатационных расходов, энергоэффективности и возможности устранения более 90% пустот в стенах типичного дома, построенного с использованием обычных средств. SIP сэкономил время и деньги, так как панели были склеены и обработаны как гипсокартон, а затем окрашены, не требуя дополнительной отделки, такой как внешний сайдинг и / или гипсокартон внутри.

Zero Energy Salish SIP Homes
Lopez Island, WA
Использование SIP для достижения нулевого энергопотребления и сокращения трудозатрат. Использование местных материалов, таких как деревья, удаленные с участка, фрезерованные для облицовки. Сбор дождевой воды для полива. Все светильники Water Wise и энергосберегающее освещение. Пассивная солнечная конструкция.

Примеры использования жилого SIP-проекта

Многоквартирный дом Aeon Alliance SIP
Миннеаполис, штат Миннесота
«Мы выбрали SIP-системы с прицелом на получение сертификата LEED», — сказал Приндс. «SIP были немного дороже, чем стандартный каркас, но мы выбрали их после оценки их эффективности, стоимости, влияния на производительность здания и других факторов».

Энергоэффективный дом из SIP Park Rapids MI
Park Rapids, MN
SIPS быстро растет, экономя трудозатраты и быстро выводя проект из непогоды. 6-дюймовые SIP-стены 12-дюймовая СИП-кровля ЕЕ Индекс 36 0,47 АЧ50 Геотермальная система 3.2 COP для тепла и горячей воды 9Печь 5% AFUE, система охлаждения 18 SEER Вентилятор с рекуперацией энергии

ENERGY STAR SIP Apartments
Лас-Вегас, Невада
SIP помог этому проекту добиться энергоэффективности, экономии рабочего времени (установка заняла 80 дней!) и экономии отходов (по сравнению с обычным каркасом).

Демонстрационный дом Energy Star SIP
Olympia, WA
Резиденция и демонстрационный дом 10-дюймовые SIP-стены 12-дюймовая СИП-кровля Energy Star 3.0 EPA Indoor airPLUS Штат Вашингтон построил зеленый уровень 5 @200/год на отопление

ENERGY STAR SIP House St. Peter MN
Saint Peter, MN
SIP сэкономили время в процессе строительства. Кроме того, это позволило сделать дом с пассивным солнечным отоплением. Индекс HERS 40, стены SIP 8 ½ дюйма и крыша SIP 12 дюймов, LEED Gold, Energy Star 5 star plus, стекло SHGC для усиления солнечного света и подвижные солнцезащитные шторы, Пребывание 60 градусов во время 3-дневного ледяного шторма без электричества.

Доступный дом из SIP с высокими эксплуатационными характеристиками
River Falls, WI
Панели удобны в использовании для волонтеров. Скорость строительства. Толщина стенки SIP и материал сердцевины: пенополистирол 12 1/4 дюйма, OSB 7/16 дюйма с обеих сторон

SIP House Hollabaugh
Гранд Марэ, Миннесота
Основной дом расположен в красивом лесу Гранд Марэ, Миннесота. Мы считаем, что конструкция SIP превосходит любой дом, который у нас был. Простота возведения SIP оказалась полезной, когда строительство нашего дома началось в зимние месяцы. Дом хорошо построен и дает ощущение того, что он находится в очень тихом, прочном здании.

Kenilworth LEED SIP Bungalow
Миннеаполис, Миннесота
SIP помогли дизайнерам построить традиционное бунгало в стиле «Искусство и ремесла» с платиновым рейтингом LEED-H.

Дом SIP Platinum LEED
Dexter, MI
Цоколь ICF, стены SIP 6 дюймов, крыша SIP 10 дюймов, тест на вентиляцию 0,86 ACH50, индекс HERS 37, LEED Platinum

TX0

Cleburn SIP2 Country House

Cleburn
Семья из Техаса сбегает от стремительной городской жизни, чтобы вырастить семью в сельской местности за пределами Форт-Уэрта, штат Техас. Работая с отмеченным наградами застройщиком Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию.

Make It Right SIP Housing
Новый Орлеан, Луизиана
Make It Right остановились на структурно-изолированных панелях (SIP) в качестве предпочтительной строительной системы. Ограждение здания из SIP спроектировано так, чтобы противостоять ветру со скоростью 160 миль в час при урагане 5-й категории.

SIP-дом
Maplewood, MN
6-дюймовые SIP-стены 12-дюймовая SIP-кровля Частичный 8-дюймовый пол SIP HERS Индекс 44

Многоквартирный дом SIP
Лас-Вегас, Невада
3 этажа, 41, 150 кв. футов. 6-дюймовые SIP-стены Строительство SIP снизило затраты на охлаждение для владельца здания в жарком климате Лас-Вегаса Затраты на работу по возведению каркаса и утилизацию строительных отходов также снижаются благодаря строительству с использованием SIP

Пассивный дом из SIP Claverack NY
Hudson, NY
12-дюймовые SIP-стены и 12-дюймовая SIP-кровля Neopor ЕЕ Индекс 52 Сертифицированный пассивный дом — первый дом в Нью-Йорке 0,15 АЧ50 Пассивная солнечная конструкция и работающие световые люки HRV и два воздушных тепловых насоса Окна серии Serious 725

SIP House с нулевым потреблением энергии
Seaside, CA
Компания Clarum использовала структурно-изолированные панели (SIP) во многих своих домах для создания высокоэффективных ограждающих конструкций зданий. С SIP-панелями намного проще уменьшить утечку воздуха, чем с решетчатым каркасом, поскольку панели производятся в контролируемых условиях и доставляются на строительную площадку большими, готовыми к установке секциями. Панели также имеют непрерывную изоляцию по высоте, ширине и глубине, а также меньше тепловых мостов. Результатом является снижение затрат на отопление и охлаждение до 60%, а также более здоровый воздух в помещении за счет изоляции от пыли, пыльцы и других раздражающих веществ.

Структурные изолированные панели SIP RAYCORE по сравнению с сэндвич-панелями

Структурные изолированные панели или SIP – это сборные строительные панели, используемые для каркаса и изоляции стен, крыши и полов строения. При использовании SIP каркас и изоляция объединены в один пакет. В результате получается прочная, хорошо изолирующая и воздухонепроницаемая панельная конструкция. При выборе конструкционных теплоизоляционных панелей для вашего строительного проекта узнайте, почему SIP-панели RAY-CORE ^® — предпочтительные теплоизоляционные панели!

Что такое RAY-CORE SIP

^® ? НЕ СЭНДВИЧ-ПАНЕЛЬ SIP!

RAYCORE — это совершенно другой, гораздо более совершенный тип структурно-изолированной панели! Уникальные запатентованные стеновые панели и кровельные панели RAYCORE не представляют собой сэндвич-панели SIP, полагаясь на OSB и клей для создания структуры вашего дома.

SIP-панели RAY-CORE

^® Структурные изолированные панели Имеют:

Шпильки — проверенные веками материалы для каркаса
Высокотехнологичные материалы — Изоляция из пенополиуретана с закрытыми порами, изготовленная по индивидуальному заказу
А- Фольгированный лучистый барьер

Для целей кодирования структурно-изолированные панели RAYCORE — SIP со встроенными стойками считаются обычным каркасом и подпадают под положения раздела 6 IRC, когда это применимо к каркасу стен. (Раздел R610 не применяется, поскольку SIP RAYCORE не являются SIP в стиле «сэндвич-панелей», как это определено IRC и регулируется этим разделом.) Никаких специальных инженерных разработок, никаких специальных отчетов ICC.

Зачем мне использовать RAY-CORE SIP

^® ?

Исключительная прочность — Прочнее, чем сэндвич-панели SIPS
Превосходная изоляция — Максимальное значение R * Изоляция из пенополиуретана с закрытыми порами высокой плотности!
Чрезвычайно плотный – Герметичные стыки удерживают внутреннюю часть внутри, а внешнюю — наружу. Шпильки, залитые непроницаемой пеной и пароизоляцией, предотвращают гниение.
Продукт, которому можно доверять – Не расслаивается, не склеивает клеевые составы, скрепляющие конструкцию.
Доступность — Простой заказ, никаких специальных планов не требуется. Многие панели доступны для доставки в течение нескольких дней. Быстрая доставка — панели, когда они вам нужны!
Панели для удовлетворения ваших потребностей — Доступны различные толщины, длины, R-значения и конфигурации шпилек.
Доступный – Самый дешевый на дюйм на рынке! Простая цена за квадратный метр. Никаких дополнительных затрат на проектирование или специальную установку. Доступная доставка.
Сокращение затрат — Не требуются дополнительные инженерные работы, заводские чертежи, специальные разрешения или специально обученные каркасники.
Простота использования — Если вы можете строить из палочек, вы можете строить с помощью RAY-CORE.
Fast – Сокращение времени строительства, экономия труда.
Чрезвычайно легкий вес – Легко обслуживается одним человеком, краны не требуются. Панель R-42 шириной 4 фута и длиной 8 футов весит всего 84 фунта!
Модульный – Нет подъемов, спадов, правых и левых.
Адаптируемый — Изменения не проблема, легко модифицировать на месте.
Пожаробезопасный — пенополиуретан с классом огнестойкости 1, не поддерживает пламя и не плавится, как полистирол.
Без плесени – Полиуретановая пена непроницаема для влаги – Отсутствие образования плесени.
Экологичность – Сокращение количества отходов на стройплощадке.
«Зеленый» – Экономия энергии на всю жизнь!

Простые в обращении, легкие SIP-панели RAY-CORE

^® Структурно-изолированные панели:

SIP-панели RAY-CORE™, устанавливаемые вручную в шахматном порядке, 8 ½») и весит всего 78 фунтов!

Для получения дополнительной информации о SIP-панелях RAY-CORE

^® и сэндвич-панелях. Сравнение SIP-панелей

Что такое сэндвич-панели SIP?

Наиболее распространенный тип конструкционной теплоизоляционной панели называется сэндвич-панель SIP. Иногда также упоминается публикой как стрессовая кожа или панели стрессовой кожи. Эти панели обычно состоят из изоляционного материала, обычно пенополистирола, «зажатого» между двумя внешними «оболочками» из ориентированно-стружечной плиты или ОСП. Два материала ламинируются вместе с клеевым клеем, образуя комбинированную панель с материалом внешней обшивки, обеспечивающим «структурную» часть изолированных панелей. Также доступны другие варианты изоляции и материалов обшивки. Чтобы узнать больше о сэндвич-панелях SIP, посетите: www.sips.org

Почему НЕ используйте сэндвич-панели SIP?

Достаточно сильный? – Не так сильны, как SIP-системы RAY-CORE.
Меньше R-значения — EPS Styrofoam имеет R-значение 3,6–4,2 на дюйм. Пенополистирол XPS имеет R-значение 5 на дюйм.
Воздухонепроницаемый ? – Зависит от внимательного отношения к технике монтажа, и при неправильном выполнении изоляционные панели OSB могут сгнить и потерять свою структурную целостность.
Распространенные проблемы с сэндвич-панелями — Расслоение, конденсация, гниение, ползучесть стен и прогиб крыши — это распространенные проблемы, связанные с продуктом и отраслью.
Доступность – Для выполнения требований кодекса требуются специальные планы и дорогостоящее проектирование. Не производится до заказа и часто длительные сроки производства.
Панели могут удовлетворить ваши потребности — Доступны различные толщины, длины и значения R.
Дорогой — обычно в 1,5–2 раза дороже, чем SIP RAY-CORE ^® . Часто первоначальная цена не включает все затраты. Существенные дополнительные затраты на проектирование и установку. Дорогая доставка!
Добавленные расходы — Требуются проектирование, рабочие чертежи, специальные разрешения и специально обученные монтажники.
Трудно использовать – Часто требуются специальные учебные курсы с подробными требованиями к установке для сборки.
Fast – Сокращение времени строительства, но высокая стоимость монтажа.
Heavy — от 1 1/2 до 2 раз больше веса панелей RAY-CORE. Панель R-37 шириной 4 фута и длиной 8 футов весит 121 фунт. Меньше значение R, больше вес. Могут потребоваться дорогостоящие краны и дополнительные расходы на доставку.
Фиксированный – Каждая часть имеет номер и необходимое место.
Неизменный – Модификации на месте сложны и аннулируют проектирование. Нужно ждать реинжиниринга и замены панелей.
Не пожаробезопасный — Низкая скорость плавления. В случае пожара ваши стены могут растаять, а дом рухнуть. Использование антипиренов ГБЦД опасно как для человека, так и для окружающей среды.
Проблемы с плесенью — Пенопласты EPS и XPS являются полупроницаемыми пенами, которые позволяют влаге проникать с потенциальным ростом плесени.
Защита окружающей среды – Готовые панели во время производства уменьшают количество отходов на стройплощадке, но отходы есть отходы. Вырезанные детали все равно должны быть утилизированы на заводе-изготовителе. Кроме того, эффекты бромированных антипиренов, добавленных к пене для снижения воспламеняемости, являются биоаккумулятивными и потенциально токсичными, что оказывает негативное воздействие на окружающую среду.
«Зеленый» – помогает экономить энергию, но можно ли считать их «зелеными» с учетом затрат?

Тяжелые и неудобные для перемещения SIP-панели из сэндвич-панелей Структурно-изолированные панели:

SIP-панели из сэндвич-панелей тяжелые и неудобные, с панелью размером 6 ½ дюйма x 8 футов, требующей перемещения и веса 2 человек. Фунты

* R означает сопротивление тепловому потоку. Чем выше значение R, тем больше мощность изоляции. См. спецификацию панели RAYCORE SIP или информационный бюллетень https://raycore.com/technical-data-raycore-sips

6 причин для строительства домов из SIP-панелей

По мере того, как движение за малые дома продолжает набирать обороты, многие, кто планирует жить в маленьких или крошечных домах, предпочитают строить панельные дома из структурно-изолированных панелей или «SIP» . SIP являются строительными блоками каждого сборного дома, который мы продаем, потому что они предлагают следующие ключевые преимущества:

Экологичность
Более быстрое строительство
Энергоэффективность
Качество воздуха
Прочность
Долгосрочная ценность

Что такое конструкционные изолированные панели?

Структурная теплоизоляционная панель (или «SIP») представляет собой высокоэффективную строительную систему для жилого и легкого коммерческого строительства. Комплекты домов SIP изготавливаются из панелей, состоящих из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовочными деревянными досками. Строительство с использованием SIP сэкономит время, деньги и труд домовладельцев, а также обеспечит долгосрочную ценность в течение всего срока службы дома.

SIP производятся в условиях, контролируемых на заводе, и могут быть изготовлены на заказ, чтобы соответствовать практически любому проекту здания. В результате получается очень прочная, энергоэффективная и экономичная система здания.

Существует множество причин, по которым стоит выбрать SIP для сборки сборного дома, но шесть неоспоримых преимуществ SIP выделяются среди остальных: Это позволяет вам иметь устойчивую сборку. Экологически безопасное строительство (также известное как «зеленое здание») потребляет меньше энергии и снижает вредные выбросы углекислого газа. Конструкции, построенные из SIP, часто могут быть Сертификат LEED . Лидерство в энергетическом и экологическом проектировании (LEED) представляет собой набор рейтинговых систем для проектирования, строительства, эксплуатации и обслуживания зеленого строительства, разработанный Советом по экологическому строительству США. Здания с сертификатом LEED соответствуют самым строгим стандартам устойчивого строительства.

Устойчивое строительство снижает общее воздействие на здоровье человека и окружающую среду. SIP-панели являются одними из самых экологичных вариантов для каркаса и кровли сборных домов. Дом, построенный из SIP, герметичен и хорошо изолирован, что делает его экологически чистым продуктом. Этот более высокий уровень изоляции означает, что SIP используют меньше энергии для обогрева и охлаждения, что снижает зависимость от парниковых газов для поддержания комфортной температуры в вашем доме. Кроме того, поскольку SIP-панели изготавливаются заранее в соответствии с точными спецификациями проекта вашего дома, они значительно сокращают строительные отходы.

Выбирая строительство с использованием устойчивых SIP-панелей, вы оказываете сильное воздействие на окружающую среду. Лучшая часть? Энергоэффективность означает меньшие расходы на отопление и охлаждение, что экономит ваши деньги в будущем. Строительство с SIP-панелями — это выигрыш для окружающей среды.

2. Строить с SIP быстрее

SIP быстрее и проще строить. (Да, вы правильно прочитали!) Во-первых, вы можете получить сборные небольшие домашние комплекты, которые содержат предварительно измеренные и предварительно вырезанные SIP. Комплекты домов бывают разных планов этажей, но устраняют необходимость в длительном этапе проектирования. Даже если вы строите индивидуальный домашний комплект из SIP-панелей, панели обеспечивают значительную экономию времени. Поскольку панели являются автономным каркасом и , они вырезают шаги в процессе строительства дома.

Когда вы начинаете строить из SIP-панелей, можно быстро возвести всю секцию стены и крыши. Панели поставляются вам в соответствии с точными размерами и спецификациями вашего проекта. SIP готовы к установке, когда они прибывают, что устраняет время, необходимое для выполнения отдельных операций на стройплощадке по каркасу, изоляции и обшивке традиционных стен с каркасом из стержней. Соберите свои панели SIP вместе, и вуаля!

3. SIP чрезвычайно энергоэффективны

SIP — отличный способ экономии энергии. SIP создают превосходную оболочку здания с высоким термическим сопротивлением и минимальной инфильтрацией воздуха. Многие строители новых домов видят экономию энергии в размере 50-70% после переезда в дом, построенный из SIP. Комплекты SIP-панелей оказывают низкое воздействие на окружающую среду и снижают затраты на электроэнергию. SIP изготавливаются в контролируемой среде, что обеспечивает большую эффективность, чем каркас, построенный на месте. Для производства SIP также требуется меньше энергии и сырья, чем для производства других конструкционных строительных систем. Да, они «зеленые».

Вдохновитесь множеством возможных применений SIP-конструкций.

4. SIP-панели улучшают качество воздуха

Здание с SIP-панелями позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух регулируемой вентиляцией. Контролируемая вентиляция отфильтровывает загрязняющие вещества и аллергены, а также пропускает поступающий воздух в регулируемую вентиляцию. Это уменьшит вероятность образования плесени и пыли. Многие стратегии вентиляции могут помочь с воздухонепроницаемыми домами. Многие системы фильтрации воздуха изготовлены из материалов, которые выделяют летучие органические соединения (ЛОС), но не SIP. Вы можете иметь экологичный дом, который тоже чувствует себя устойчивым.

5. Прочность SIPS

Если вы строите собственный дом, вы хотите, чтобы продукт, который вы используете, был долговечным. SIP — один из самых прочных строительных материалов, по прочности сопоставимый со стальной двутавровой балкой. Сочетание внешнего слоя SIPS (ориентированно-стружечная плита) с внутренним слоем (толстый пенопласт) создает долговечный и прочный продукт. SIP гораздо более устойчивы к неблагоприятным погодным условиям, чем дома с традиционным каркасом. Для строителей небольших домов, желающих перейти в более открытую среду, это особенно важно. Кроме того, SIP могут иметь значительную огнестойкость при правильной конструкции.

Прочтите: Дополнительные жилые помещения идеально подходят для сдачи в аренду Airbnb

6. SIP предлагают лучшую долгосрочную ценность

SIP — один из самых быстрорастущих новых методов строительства. Хотя SIP могут изначально иметь немного более высокую стоимость материалов, чем строительство с деревянным каркасом, они обеспечивают гораздо лучшую долгосрочную ценность. SIP быстрее возводятся и сокращают время строительства вашего дома. SIP гораздо проще установить для строителя дома своими руками, чем традиционные каркасные и изолированные дома, что значительно снижает затраты труда и времени. Даже если вы используете подрядчика или строительную бригаду для сборки своего домашнего комплекта с панелями SIP, работа может быть выполнена быстрее и эффективнее, чем традиционные методы строительства.

Конечно, строительство с применением SIP-систем также оказывает положительное влияние за счет снижения затрат на электроэнергию. Герметичность в оболочке здания SIP предотвращает доступ воздуха внутрь дома, снижая затраты на обогрев и охлаждение вашего дома. Кроме того, если вы строите с использованием SIP, вы, вероятно, будете меньше воздействовать на здоровье из-за плесени и пыли (а хорошее здоровье бесценно). Рост зеленого, энергоэффективного домашнего рынка привел к увеличению спроса на высокопроизводительные здания. SIP определенно стоит вложений. Улучшение качества воздуха в помещении снизило затраты на электроэнергию, а меньшие потребности в рабочей силе — все это увеличивает долгосрочную ценность выбора строительства с использованием SIP. Вы можете уменьшить стоимость строительства на рабочую силу. В долгосрочной перспективе это будет серьезной инвестицией.

SIP идеально подходят для вашего следующего домашнего комплекта?

Есть проекты и люди, которым может быть полезно строить из материалов, отличных от конструкционных теплоизоляционных панелей, но SIP часто являются лучшим выбором для строителей сборных домов. Если вы ищете прочный, безопасный и энергоэффективный строительный продукт, SIP — мощное интеллектуальное решение.

Мы готовы рассказать вам больше о сборных SIP-комплектах для дома Mighty Small Homes.

Что такое структурно-изолированные панели (SIP) и почему вы должны их рассматривать? | Сияющие дома

Марисса Уиллитс / 4 августа 2021 г.

Несмотря на то, что использование структурно-изолированных панелей (SIP) началось более 85 лет назад, SIP находятся на переднем крае методов строительства в 21 веке и далее. Структурные изолированные панели представляют собой высокоэффективную строительную систему, которая может использоваться как для жилого, так и для легкого коммерческого строительства. Панели состоят из жесткой пеноизоляции, зажатой между двумя листами ориентированно-стружечной плиты (OSB). SIP используются для возведения стен и крыши, что означает отсутствие традиционных «шпилек» или ферм, составляющих оболочку и структурные компоненты здания.

SIP могут быть спроектированы так, чтобы соответствовать практически любому проекту здания. В результате получается здание, чрезвычайно энергоэффективное и прочное. Давайте остановимся на ключевых элементах конструкции SIP и ее преимуществах.

Тепловые характеристики

Стеновые и кровельные системы из SIP изготавливаются путем размещения и соединения отдельных предварительно изготовленных панелей на месте. Для панелей могут быть выбраны различные R-значения в зависимости от климатической зоны здания. Хотя элементы каркаса необходимы для соединения панелей вместе, а внутри некоторых панелей могут потребоваться структурные перемычки или колонны, SIP обеспечивают почти НЕПРЕРЫВНУЮ изоляцию по всей стеновой и кровельной системе, экспоненциально уменьшая «тепловые мосты», которые возникают через элементы каркаса традиционной конструкции. методы.

Несущие балки используются на коньках крыши и в опорных точках, чтобы обеспечить непрерывную плоскость кровельных панелей. Еще одной причиной исключительных тепловых характеристик SIP является воздухонепроницаемость. Это опять же потому, что в сборке НАМНОГО меньше «стыков», через которые может проникать воздух. Кроме того, в соответствии со стандартной спецификацией процесса строительства SIP все стыки и
соединения между панелями герметизированы. По данным Ассоциации структурных изолированных панелей (SIPA), известно, что SIP примерно на 50% более энергоэффективны, чем традиционные «стержневые» каркасы. Лабораторные испытания, проведенные Национальной лабораторией Ок-Ридж (ORNL), показали, что испытания дверей с воздуходувкой показали, что испытательная комната SIP в 15 раз более герметична, чем ее деревянная рама 9Аналог 0032 с изоляцией из стекловолокна.

Структурные характеристики

Структурные изолированные панели также имеют преимущество, когда речь идет о прочности. Структурные свойства SIP аналогичны стальным W-образным балкам. Обшивка OSB с каждой стороны панели действует как полка балки, а жесткий пенопластовый сердечник действует как стенка. Эта конструкция дает преимущество по сравнению с обычным каркасом при обработке сжимающих нагрузок в плоскости. Фактически, согласно SIPA
, несущая площадь SIP эквивалентна зданию с каркасом 2×10 с шагом 16 дюймов по центру (обычный каркас 2×4 или 2×6 с шагом 16 дюймов по центру).

Новый строительный проект Radiant Homes в Миннесоте с использованием технологии SIP.

Лучшее качество воздуха

Мы уже упоминали о способности SIP-конструкций создавать герметичные оболочки зданий. Это позволяет полностью контролировать внутреннюю среду за счет расчетного наружного воздухообмена, увлажнения/осушения и распределения воздуха без нежелательной инфильтрации воздуха и пара, что более характерно для традиционного каркаса с минимальным кодом. Это также означает, что уменьшение роста плесени и грибка в здании SIP намного проще.

Устойчивое развитие

Поскольку SIP-системы очень энергоэффективны, как мы уже говорили, из этого следует, что SIP-здание в конечном итоге будет потреблять меньше энергии, чем его аналоги, что положительно скажется на окружающей среде за счет снижения уровня CO2. Кроме того, SIP производят гораздо меньше строительных отходов во время установки, чем традиционные методы каркаса, благодаря точному проектированию и производственному процессу, используемому для минимизации отходов. Наконец, согласно SIPA, в процессе производства SIP используется значительно меньше энергии по сравнению с традиционными методами каркаса.

Время установки

На этапе проектирования проекта SIP создается подробный пакет документов для установки панели; каждая панель маркируется, и учитывается каждая деталь подключения. Это обеспечивает плавную установку и сводит к минимуму количество вопросов, которые могут возникнуть на месте. Все производители SIP и SIPA утверждают, что это приводит к более быстрой установке каркаса, чем традиционные методы. Фактически, SIPA заявляет, что должным образом обученная бригада по установке SIP может сократить время возведения каркаса на 55% по сравнению с обычным деревянным каркасом. По нашему опыту, это будет зависеть от общей сложности дома, доступности сайта и наличия опытных установщиков SIP на местном рынке труда.

Готовы построить собственный дом из конструкционных теплоизоляционных панелей?

Компания Radiant Homes сочетает выдающийся дизайн с исключительной функциональностью. Мы гордимся тем, что можем использовать передовые методы строительства и материалы, такие как SIP, чтобы создавать дома на заказ, которые поражают наших клиентов привлекательным дизайном, а также исключительными характеристиками. Ознакомьтесь с некоторыми из наших проектов здесь и свяжитесь с нами, если у вас есть вопросы.

Хотите узнать больше?
Посмотрите это видео, чтобы увидеть, как SIP используются для строительства дома.
Видео SIP

Рубрики: Дизайн

SIPS | Теплоизоляция

Основные преимущества SIPS

— Отличные тепловые характеристики
— Стены и крыша с низким значением U
— Встроенная изоляция
— Жилое пространство на крыше
— Дополнительная площадь
— Экологическая устойчивость
— Низкий уровень отходов
— Метод быстрого строительства
— Улучшенное планирование и программа
— Контроль
— Гибкость дизайна
— Прочный и надежный на ощупь
— Воздухонепроницаемость
— Ограниченная защита от холода
— Твердые панели обеспечивают жесткость
— Поверхность для креплений
— Отличный потенциал перепродажи
— Кодекс экологичных домов
— Британский сельскохозяйственный совет (BBA)

Применение SIPS

Школы
Отели
Офисные блоки
Больницы
Дома
Модульные Здания
Дома отдыха
Пристройки бабушки
Садовый офис
Расширения
Супермаркеты
Домики охраны
Преобразование сарая
Преобразование чердака
Плоские крыши

Другие наши продукты

— Корпус
— Коммерческий
— Дома отдыха
— Контролируемая среда
— Решения для специалистов
— Изделия на заказ

Для получения дополнительной информации о наших продуктах свяжитесь с нами здесь

Объяснение SIPS

Структурно-изолированные панели

(SIPS) представляют собой передовой метод строительства, обеспечивающий превосходные тепловые характеристики, легкую структурную прочность и преимущества экономии времени и средств по сравнению с традиционными методами или системами строительства. SIP-панели используются в полах, стенах и крышах жилых, коммерческих и образовательных помещений, создавая экологически чистые и энергоэффективные здания.

Основные преимущества

SIP:

Отличные тепловые характеристики

Структурные изолированные панели SBS

обеспечивают превосходные тепловые характеристики, которые будут сохраняться в течение всего срока службы здания. Это связано со сплошной изоляцией из полиуретана (PUR) по всей конструкции, которая обеспечивает равномерный обогрев здания, отсутствие холодных точек и снижение затрат на отопление.

Стены и крыша с низким коэффициентом теплопередачи

Структурно-изолированные панели SBS

обладают чрезвычайно высокими тепловыми характеристиками, полиуретановая (PUR) сердцевина из жесткой изоляции и OSB/3 обеспечивают коэффициент теплопередачи всего 0,10 Вт на метр в квадрате по Кельвину (Вт/м²K) или лучше, что позволяет значительно сэкономить на годовые расходы на отопление.

Встроенная изоляция

Изоляция является неотъемлемой частью строительной системы SBS SIP и, следовательно, устраняет необходимость и затраты на изоляцию полости.

Жилое пространство на крыше

Строительные системы SBS SIP не требуют кровельных ферм, что обеспечивает дополнительное жилое пространство на крыше.

Дополнительная площадь пола

Структурные изолированные панели SBS

создают больше внутреннего пространства при тех же внешних размерах по сравнению с кирпичной конструкцией. Это связано с тем, что структура SIP обеспечивает превосходную прочность и изоляцию при меньшем сечении стены.

Экологическая устойчивость

Дом SBS является экологически чистым по нескольким причинам. Структурные изолированные панели SBS изготавливаются из древесины, полученной с управляемых плантаций. Древесина считается зеленым строительным материалом, потому что деревья производят кислород и удаляют углекислый газ из нашей атмосферы, а древесина является единственным действительно возобновляемым строительным материалом.

Полиуретановая (PUR) сердцевина изоляции в структурных изолированных панелях SBS не содержит CFC/HCFC, имеет нулевой потенциал разрушения озонового слоя и низкий потенциал глобального потепления (GWP).

Низкий уровень отходов

Структурно-изолированные панели

SBS предварительно проектируются в заводских условиях, что приводит к меньшему количеству дефектов и потерь в процессе производства и строительства.

Метод быстрого строительства

Использование конструкционных теплоизоляционных панелей SBS позволяет сократить время строительства на строительной площадке до трех раз.

Улучшенное планирование и управление программами

Внешние и внутренние последующие сделки могут начать работу раньше, поскольку SBS SIP Building System, обернутая дышащей мембраной, предлагает водонепроницаемую оболочку, помогающую вам быстрее завершить свой проект.

С помощью строительной системы SBS SIP легче прогнозировать время завершения проекта, поскольку система относительно проста в возведении и не требует мокрых работ или укладки кирпича.

Гибкость дизайна

С помощью специального программного обеспечения 3D CAD собственной разработки структурные теплоизоляционные панели SBS могут быть разработаны для использования в самых разных областях строительства.

Прочный и надежный на ощупь

Дом SBS SIP выглядит прочным и надежным по сравнению с другими деревянными каркасными системами. Это достигается благодаря прочной конструкции сердечника и креплению гипсокартона непосредственно к внутренней поверхности SIP-панели.

Воздухонепроницаемость

Плохая герметичность является основной причиной потери тепла. Дом SBS обеспечивает контролируемую внутреннюю среду благодаря превосходной герметичности системы. Это усиливается за счет использования системы механической вентиляции с рекуперацией тепла (MVHR) или аналогичной.

Ограниченная защита от холода

Структурно-изолированные панели SBS

соединяются вместе с изолированным SIP-шлицем, образуя непрерывный полиуретановый (PUR) сердечник через стены и крышу здания. Это значительно повышает тепловую эффективность здания по сравнению с деревянным каркасом и изоляцией полости, которая склонна к оседанию и каплям раствора в процессе строительства.

Твердые панели

обеспечивают жесткую поверхность для креплений

В большинстве случаев для облегчения подвешивания радиаторов и кухонных шкафов не требуется никаких дополнительных деревянных «выступов», как это требуется при строительстве деревянного каркаса.

Отличный потенциал перепродажи

Дома

SBS привлекательны для будущих покупателей и арендаторов из-за недорогих эксплуатационных расходов структуры SIP и многих других преимуществ, которые предоставляет дом SIP.

Кодекс экологичных домов

Структурные изолированные панели

SBS вносят свой вклад в Кодекс экологичных домов благодаря превосходным тепловым характеристикам, воздухонепроницаемости и ограниченному образованию мостиков холода.

Британский сельскохозяйственный совет (BBA)

Строительная система SBS SIP является сертифицированным продуктом Британского совета по сельскому хозяйству (BBA).
Сертификат соглашения № 06/4312 (PDF)

О Кодексе экологичных домов

Правительство Великобритании представило Кодекс в качестве добровольного стандарта в 2007 году, дополнив текущую систему сертификатов энергоэффективности для новых домов. С сентября 2010 года все новостройки как государственного, так и частного секторов обязаны соответствовать Кодексу.

Как это работает

Кодекс присваивает новым домам рейтинг от Уровня 1 до Уровня 6 на основе соответствия девяти из следующих критериев устойчивости:

Энергия и выбросы CO2.
Вода h3O и сток поверхностных вод.
Материалы – воздействие строительных материалов на окружающую среду.
Управление стоком поверхностных вод от застройки и риском затопления.
Отходы – образующиеся в результате строительного процесса и сооружений.
Загрязнение в результате эксплуатации жилого помещения.
Здоровье и благополучие — влияние дизайна жилища и внутренней среды на его обитателей.
Менеджмент – шаги, позволяющие эффективно управлять воздействием строительства и эксплуатации дома на окружающую среду.
Экология – влияние жилища на местную экосистему, биоразнообразие и землепользование.

Уровень 1 — это начальный уровень выше строительных норм, а уровень 6 — самый высокий, отражающий образцовые разработки с точки зрения устойчивости.

График временной шкалы, показывающий требования соответствия для каждого года:

Ожидается, что Строительные нормы и правила, а также минимальный обязательный уровень Кодекса будут продолжать совершенствоваться до тех пор, пока не будет достигнута цель 2016 года по «чистым нулевым выбросам CO2» в год. В настоящее время соблюдение более высоких уровней Кодекса является добровольным. Однако землевладельцы и агенты уже продают участки с условиями строительства на определенном уровне Кодекса, поскольку это считается коммерчески выгодным. Общая дополнительная стоимость строительства до уровня кода 3 обычно составляет менее 5% от стандартной стоимости сборки.

Структура здания SIP Building System превосходит стандарты кодового уровня 4.

Структурно-изолированные панельные системы (SIPS)

SIPS представляют собой современную альтернативу традиционному деревянному каркасному строительству и выполняют функцию структурного элемента для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). 9№ 0003

SIPS – это современная альтернатива традиционному деревянному каркасному строительству, служащая конструкционным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). Система обеспечивает ряд конструктивных и дизайнерских преимуществ, таких как превосходная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

В связи с растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — одним из таких примеров являются системы структурно-изолированных панелей (SIPS). Состоящий из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя пенополистирола (EPS), благоприятные изоляционные и акустические свойства материала в сочетании с быстрым строительством и возможностью адаптации на месте делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечной плиты (OSB) может быть использовано 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, при изготовлении досок используется древесина, которая в противном случае была бы выброшена.

Благодаря сочетанию двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем пенополистирола (EPS) SIP-панели являются прочными, быстровозводимыми и хорошо подходят для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянным каркасом и металлическим каркасом как по акустическим, так и по тепловым показателям. Огнестойкость от 60/60/60 до 9 баллов0/90/90 может быть достигнуто при установке с соответствующей облицовкой.

SIP можно использовать вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, изготавливаются заранее, что позволяет значительно сократить время строительства на месте и свести к минимуму количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются вместе с помощью двойных шпилек или шлицев SIP. Двойные шпильки обычно используются в местах, где требуется дополнительная прочность.

Методы крепления других деревянных элементов к SIP по своему характеру аналогичны стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве несущих стен. Тем не менее, некоторые дополнительные крепления или шпильки могут потребоваться для более прочных несущих стен. Доступны панели различной толщины, а конструкция и спецификация панелей в значительной степени зависят от таблиц параметров, предоставленных производителем. Австралийские поставщики должны убедиться, что их SIP-продукты соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют легко проводить электрические коммуникации через изолированные панели. Так как OSB-облицовка панелей является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Тип

Структурный


SIPS — это современная альтернатива традиционным деревянным каркасным конструкциям, которые служат конструкционным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). 9№ 0003

Отделка и техническое обслуживание

SIP обладают большой гибкостью с точки зрения архитектурной отделки. Стандартные облицовочные панели, такие как обшивка и гипсокартон, могут быть прибиты гвоздями или привинчены к обшивке OSB аналогично стенам с деревянными стойками.

Для долговременной работы SIP должны быть полностью прошиты и защищены от непогоды. Они также должны быть химически обработаны для устойчивости к термитам. h3 — допустимый уровень обработки древесины, который защищает от термитов только для надземных стен SIP. Обработка древесины h4 предпочтительнее и защищает от гниения и термитов для надземных SIP. Это особенно важно в циклонических регионах.

Ключевые особенности

ПРИМЕНЕНИЕ

Структурные изолированные панели (SIP) представляют собой альтернативное решение для деревянного каркаса наружных и внутренних стен, крыш и подвесных полов. Сердцевина из пенополистирола обеспечивает превосходную изоляцию, встроенную в панели, а обшивка OSB означает, что панели можно легко интегрировать с традиционными креплениями для деревянного каркаса, такими как гвозди и шурупы. Обычная внешняя облицовка и внутренние гипсокартонные листы также могут крепиться к панелям таким же образом, как материалы крепятся к каркасным стенам.

Конструкция

SIP должны быть:

достаточно прочными, чтобы противостоять приложенным силам

достаточно жесткими, чтобы не прогибаться чрезмерно при нормальных условиях эксплуатации используется для.

Стандартная стена
Несущая стена
Крыша
Пол
Окна
Высокие стены

При каждом из этих применений SIP структурное рассмотрение должно быть уделено:

толщина панели
схема крепления гвоздей
дизайн шлицев
системные прогибы
опорные соединения

Они рассматриваются ниже.

нагрузки

Стандартная стена

Нагрузки	. сжатие и растяжение наружных обшивок максимальное отклонение в зависимости от типа облицовки (хрупкая или более гибкая облицовка) раскреплены диафрагмой пола и потолка
Вертикальное сжатие от крыши или пола	толстые и крепкие. Более широкие панели имеют большую устойчивость к продольному изгибу при сжатии Обе обшивки OSB должны опираться на опору пола Сжимающие нагрузки могут передаваться через гвозди на нижнюю плиту, если обшивка неравномерно прилегает к полу
Вертикальное натяжение от подъема крыши	Крепежная способность элемента крыши к плите OSB. Например: циклонная стяжка или трип-L-образный захват Класс OSB обычно классифицируется как JD4 для соединений гвоздями (см. руководство производителя) Прочность на растяжение обшивки OSB Расстояние между гвоздями через обшивку OSB и нижнюю плиту. Способность к сдвигу этого соединения обычно определяет способность к растяжению. Крепление нижней пластины к балке перекрытия или перекрытию с помощью анкерных болтов, аналогично стандартным анкерным болтам для деревянного каркаса.

Литература производителя, основанная на результатах испытаний и технической сертификации, обычно используется для проверки несущей способности и прогиба стандартной стены SIP.

Стена Bracing

Нагрузки	Структурные соображения
.0013
Боковые ветровые нагрузки в плоскости	Боковые нагрузки передаются от верха стены и компенсируются реакцией толчка/тяги у основания стены расстояние для обеспечения способности сдвига сдвигающей нагрузки через обшивку OSB к элементам периметра Обычно используется стойка или двойная стойка для сжимающей силы. Способность к сжатию уменьшается с высотой стены из-за потери устойчивости вне плоскости. Прочные прижимные соединения на каждом конце стены должны быть обеспечены, чтобы противостоять подъему напряжения. Прогиб в верхней части стены ограничен пролетом/300. Прогиб должен быть дополнительно уменьшен для хрупкой облицовки.

Несущая способность на метр длины стены обычно указывается в руководстве производителя вместе с деталями конструкции. Раскрепляющая способность уменьшается по мере увеличения высоты стены из-за более низкой устойчивости к изгибу при сжатии.

Roof

71057 700077777777777777777777 гг. внешняя обшивка

максимальный прогиб и прогиб с учетом веса кровельного покрытия.
крепление

Нагрузки	Структурные соображения
Out of Wath Loads
Временная нагрузка	Прочность и прогиб от человеческих нагрузок (весьма низкие нагрузки, см. австралийские стандарты)

Допустимая ветровая нагрузка и прогиб обычно приводятся в таблицах, предоставленных производителем.

Пол

Нагрузки	Структурные соображения
Мертвые и живые загрузки
.0003	проверка прочности: допустимый момент панели, включая сжатие и растяжение наружной обшивки максимальный прогиб крепления – идеальная опора на стены прогиб 1,5 мм при нагрузке одного человека) Конструкция балок – см. руководство производителя для пролетов панелей, где указано расстояние между балками.

Отверстия

SIP-панели могут сами по себе перекрывать меньшие проемы. Большие проемы должны быть обрамлены перемычкой, подоконником и стойками косяка так же, как и стандартные проемы с деревянным каркасом.

Нагрузки	Структурные соображения
Вертикальная мертвая нагрузка, живая нагрузка и Wind	. В противном случае требуется перемычка. Конструкция перемычки для перекрытия длины проема с учетом ширины нагрузки поддерживаемых выше вертикальных нагрузок. Схема гвоздей СИП к перемычке. Достаточная для передачи вертикальных нагрузок Конструкция стойки косяка, на которую может опираться перемычка, включая сжатие и крепление. Косяк утоплен в SIP
Боковой ветер	SIP может самостоятельно перекрывать небольшие проемы по горизонтали. В противном случае требуется элемент подоконника. Конструкция порога по всей длине проема с учетом ширины вертикальной ветровой нагрузки. Порог проходит до стойки косяка. Следовательно, стойка косяка должна быть рассчитана на то, чтобы воспринять эту точечную нагрузку по вертикали.

Спецификации

ХАРАКТЕРИСТИКИ

Структурные изолированные панели представляют собой разновидность сэндвич-панелей, состоящих из двух наружных обшивок из ориентированно-стружечной плиты (OSB) с толстым внутренним слоем пенополистирола (EPS). Панели прочны и выдерживают строгие испытания, чтобы убедиться, что они обладают определенной конструкционной прочностью и жесткостью. SIP обычно используются в качестве стен, но могут использоваться для каркаса основной части конструкции, включая крышу и подвесные полы. При проектировании с использованием SIP необходимо указать несколько ключевых элементов для каждого проекта.

SIP обшиты ориентированно-стружечными плитами (OSB) толщиной 11-12 мм, которые изготавливаются путем склеивания слоев древесных стружек (которые напоминают чешуйки) друг на друга, ориентированных примерно под углом 90 градусов. Полученная плита имеет очень хорошие механические свойства. Между плитами зажат пенополистирол (EPS), который является жестким и прочным, на 98% состоит из воздуха. SIPS изготавливаются на заводе, а панели нарезаются по форме и размеру в соответствии с каждым проектом.

Для каждой конструктивной конструкции на проектных чертежах должны быть указаны определенные элементы, включая марку SIP, толщину стен, несущие стены, крепления, шлицы, перемычки и детали для сверхвысоких стен.

Дополнительные спецификации

SIP Поставщик/торговая марка:

Поскольку SIP из конструкционной древесины еще не подпадают под действие австралийских стандартов, необходимо назначить поставщика панелей. Панели каждой марки должны быть протестированы и сертифицированы инженером-строителем на соответствие требованиям австралийского стандарта для новых продуктов. Бренд обеспечивает прочность и способность к изгибу для целей дизайна.

Толщина:

Каждый бренд или поставщик SIPS предоставляет таблицы расчетов конструкций, в которых указаны возможности для каждой толщины SIP – более толстая сэндвич-панель имеет большую грузоподъемность и поперечную жесткость. Типичные толщины включают 90 мм, 140 мм, 150 мм и 160 мм. Должна быть указана толщина SIP для каждой части конструкции.

Несущие стены:

Несущие стены воспринимают дополнительные нагрузки по сравнению со стандартными стенами. Стандартные стены воспринимают вертикальное сжатие от крыши и этажа выше, вертикальное растяжение от крыши сверху и боковое давление ветра вне плоскости. Несущие стены дополнительно воспринимают в плоскости боковые ветровые нагрузки, которые действуют от диафрагмы потолка на несущие стены. Из-за этой дополнительной поперечной нагрузки в плоскости раскосные стены должны быть указаны на чертежах плана проекта, а также должна быть включена или указана стандартная раскрепляющая стенка.

Крепления:

Крепления и соединения должны быть указаны на чертежах с учетом конкретных нагрузок проекта. Сюда входят крепления других конструктивных элементов к СИПам, крепления СИПов друг к другу, детали углового крепления, крепления для несущих стен, а также сжимающие, растягивающие нагрузки.

Количество гвоздей, расстояние между гвоздями
Расстояние от края
Тип крепежного изделия
Размер крепежных болтов и расстояние между ними

Тип шлица:

SIP-стены могут быть соединены между собой либо двумя стойками из клееного бруса, либо SIP-шлицем (узкий короткий SIP, который вставляется в основные углубления SIP). Шлиц SIP обеспечивает лучшие изоляционные качества, однако шпильки обеспечивают дополнительную прочность.

Шлиц SIP

Шлиц ламинированной шпильки

Дополнительный каркас:

SIP часто нуждаются в дополнительных элементах каркаса для создания сложных компонентов или форм.

что это, плюсы и минусы

Что такое СИП-панель

Немного истории

Виды СИП-панелей

1. Панели из ОСП и пенополистирола

2. Панели из ОСП и пенополиуретана

3. Панели из ОСП и минеральной ваты

4. Панели из фибролита

5. Панели из стекломагнезита и пенополистирола

Что можно построить из СИП-панелей

Плюсы СИП-панелей

Легкие и быстровозводимые

Низкая цена

Теплоэффективность

Недостатки СИП-панелей

Вентиляция

Пожаростойкость

Экологичность

Качество

СИП-панели: что это такое — фото домов из SIP панелей, отзывы, плюсы и минусы

Содержание

Что такое SIP-панели?

Плюсы и минусы СИП-панелей

Отзывы владельцев домов из панелей

Положительные отзывы

Отрицательные отзывы

Виды и характеристики панели

Таблица размеров панелей

Таблица характеристик панелей

Фото домов из панелей SIP

Читайте также про другие материалы для стен:

Смотрите также видео о быстром строительстве дома из СИП-панелей:

Читайте про другие материалы для дома:

Что представляют из себя СИП-панели?

Разновидности SIP панелей

Виды утеплителя

Виды обшивки

Правда и мифы о SIP панелях

Миф: пожароопасность

Правда:

Миф: пенополистирол разрушается грызунами

Правда:

Миф: негерметичные стыки плит

Правда:

Миф: плохая экологичность

Правда:

Миф: на стену из СИП панели нельзя повесить полку

Правда:

Преимущества SIP панелей

СИП панели: что это такое, характеристики, размеры, фото

Преимущества использования СИП панелей в строительстве

Недостатки материала

Похожая запись

You missed

СИП-панели ⭐️ Что это такое

Чем тоньше стена, тем больше площади здания остается в эксплуатации при одной и той же площади застройки

Чем больше R, тем более теплый дом и тем меньше тратить денег на отопление

Чем меньше вес конструкций здания — тем меньше затрат на фундамент, тем больше шансов построить дом на слабых грунтах

Чем больше несущая способность стены, тем спокойнее сон.

Коробка дома без отделки — это еще не весь дом

На основании приведенного сравнения можно с уверенностью сказать, что дома с SIP-панелей ничем не хуже всех остальных

И напоследок небольшое сравнения толщины материалов при одном и том же показателе сопротивления теплопередачи

Что можно построить из SIP-панелей?

Что такое СИП (SIP) панель

жилых SIP-проектов | Structural Insulated Panel Association

Новые каталоги для жилых помещений!

Жилые победители проекта SIP

Примеры использования жилого SIP-проекта

Структурные изолированные панели SIP RAYCORE по сравнению с сэндвич-панелями

Что такое RAY-CORE SIP

SIP-панели RAY-CORE

Зачем мне использовать RAY-CORE SIP

Простые в обращении, легкие SIP-панели RAY-CORE

Для получения дополнительной информации о SIP-панелях RAY-CORE

Что такое сэндвич-панели SIP?

Почему НЕ используйте сэндвич-панели SIP?

Тяжелые и неудобные для перемещения SIP-панели из сэндвич-панелей Структурно-изолированные панели:

6 причин для строительства домов из SIP-панелей

Что такое конструкционные изолированные панели?

2. Строить с SIP быстрее
