Что представляет собой нагель: Нагель деревянный: виды, изготовление и установка

Содержание

Нагель деревянный: виды, изготовление и установка

Дом из бруса – это удобно и красиво, но недешево. После монтажа дом выстаивается около года. Венцы сруба держатся между собой не только угловыми соединениями. В процессе высыхания и усадки брус будет изгибаться, скручиваться, трескаться. Из-за этого появятся щели, стена развалится. Необходим дополнительный крепеж, который удержит детали на месте и не даст им разрушиться. Таким крепежным элементом является деревянный нагель для бруса.

Это небольшие штыри квадратного или круглого сечения, используемые при строительстве зданий из материалов естественной влажности.

Для чего нужен деревянный нагель

Существует мнение, что нагеля удерживают всю конструкцию здания. На самом деле они служат вертикальными направляющими при соединении брусьев между собой. Отверстия для крепления в брусе просверливаются заранее на равномерных расстояниях. Поэтому сборка бруса на нагеля гарантирует ровную укладку венцов.

Позже, когда дерево начнет высыхать, деформироваться и трескаться под действием внутренних напряжений, нагеля удержат брусья в изначальном положении, помешают их смещению.

Штыри сами при этом сопротивляются деформации. Если нагрузка слишком сильная, а диаметр слишком мал, они могут сломаться. Выбирать крепеж нужно в соответствии с размером скрепляемого бруса.
Для сборки мебели это могут быть небольшие цилиндры диаметром 8-10 мм с рифленой поверхностью. При строительстве дома из бруса толщина элемента будет не менее 25 мм.

Форма, материал, виды, размеры

Нагель – немецкое слово. В переводе оно значит «гвоздь». Но у этого гвоздя нет привычных шляпки и острого конца. Деревянный нагель может быть круглого или квадратного сечения. Последние используются в основном при установке оконных или дверных блоков. Считается, что, при срезании углов, крепеж может заклинить.

круглый нагель квадратный нагель

Изредка возникает необходимость в крепежных элементах прямоугольного сечения с узкой стороной.

В качестве материала для изготовления чаще всего используют металл или дерево.
Стальные нагеля применяют в тех случаях, когда хотят удешевить строительство. Они делаются вручную из стального прута – однородные, или трубы – полые.

Металлические детали крепче, а значит, долговечнее. Но они:

  • ржавеют;
  • при значительном изменении температуры меняют размеры;
  • при резком падении температуры на них оседает конденсат, что плохо сказывается на древесине.

Деревянные детали лишены перечисленных минусов. К тому же они высыхают и меняются одновременно с венцами, которые скрепляют. Для этого влажность нагеля должна быть совсем немного ниже влажности бруса.
Со временем деревянный нагель соединяется с брусьями, стена становится однородной.

Для изготовления нагелей рекомендуют использовать:

  • хвойные породы;
  • бук;
  • ясень;
  • березу;
  • дуб;
  • лиственницу.

Но лучше, если это будет такой же материал, как тот, из которого изготовлен брус.

Иногда используют пластик, но это скорее исключение.

Сортамента, регламентирующего размеры нагеля не существует. Длина и диаметр зависят от размера сечения строительного материала и расчетных нагрузок на здание. Расчеты проводятся по методикам из СП 20.13330.2011 «Нагрузки и воздействия».

Плюсы и минусы крепления бруса нагелями

Главным преимуществом крепления с помощью нагелей можно назвать схожесть их свойств со свойствами бруса. Они высыхают вместе со стенами, срастаются с венцами, мешая им деформироваться, прогибаться, растрескиваться.
Такое соединение надежно. Оно воспринимает нагрузки на изгиб, не дает брусу сдвигаться по горизонтали. Значит, в стенах не образуются значительные щели.

Деревянный нагель не может стать источником конденсата и не подвержен коррозии.

Стоимость нагелей, даже изготовленных на заводе, очень низкая. Их можно сделать из подходящих отходов своими руками.

Материал для изготовления нужно выбирать внимательно. В нем не должно быть никаких изъянов.
Взявшись за самостоятельный монтаж сруба, надо помнить, что установка нагелей в брусе – процесс достаточно трудоемкий. Элементы должны быть установлены точно вертикально. К определению диаметра и количества тоже нужно отнестись ответственно. В противном случае они теряют свои положительные конструктивные качества.

Самостоятельно изготовить деревянный нагель

Сделать нагель из подручного материала проще всего на токарном станке. Для этого подбирается заготовка, устанавливается в станок и постепенно стачивается до цилиндра нужного диаметра. Затем цилиндр обрезается до определенной длины, на торцах делается фаска.

Если станка нет, то в качестве инструмента подойдет топор. Мастера рекомендуют взять березовую обрезную доску или полено подходящей длины, нарубить на щепки. Затем получившиеся заготовки квадратного сечения обтесать до круглой формы.

Самый простой способ – напилить черенок от ставшего ненужным садового инструмента.
Опытным путем установлено, что для крепления бруса с длиной стороны до 200 мм подходит нагель диаметром 25 мм. Больший размер потребует толщины 30 мм или более частой установки.
Длину советуют вычислять, как полторы ширина сечения скрепляемого бруса.

Технология крепления

Чтобы построить качественный уютный дом, который простоит не одно десятилетие, нужно строго следовать правилам строительства.

Как расположить деревянный нагель

Прежде всего, нужно рассчитать, сколько нагелей потребуется поставить для бруса определенной ширины. Определить их месторасположение, расстояние между ними. Исходя из этого, сделать нужное количество крепежных элементов. Лучше выполнить подготовительную работу, чтобы в процессе монтажа не отвлекаться, если крепежа вдруг не хватит.

Каждый нагель скрепляет между собой два бруса. Специалисты рекомендуют следовать следующим советам:

  1. Чтобы отметить первое отверстие, от края бруса отступают 300-700 мм.
  2. В зависимости от диаметра нагеля, шаг отмеряют 1,5 – 2 м.
  3. Элементы лучше располагать в шахматном порядке.

расположение нагелей в брусеСверление

Сверлить отверстия нужно ровно по центру бруса. Положение работника должно быть устойчивым, чтобы оно получилось строго вертикальным. Диаметр выбирают равным толщине крепежа, чтобы впоследствии тот можно было забить киянкой. Это помогает избежать провисания конструкции из-за небольшой вертикальной нагрузки.

сверление для нагелей

Глубина определяется как длина штыря плюс 2-3 см. Это компенсирует нагрузку при усадке стены.
Дрель для сверления бруса под нагели выбирают мощностью не менее полутора киловатт с большим набором сверл.

Забивание

Нагеля должны входить в отверстия легко, с небольшим натягом. Если приходится прикладывать силу для забивания, вместо того, чтобы снимать напряжение, деталь его добавит. Древесина может потрескаться еще на этапе строительства.

Хорошо снижает трение при забивании мыльный раствор.

На забитые в отверстия крепления надевается следующий венец.как забить нагель

Иногда во время строительства по разным причинам приходится принимать неординарные решения. Это обогащает опыт начинающего мастера.

назначение шурупа, классификация, как пользоваться крепежным элементом

Нагель по бетонуБетон, будучи материалом высокой плотности, идеально подходит для строительства стен и перекрытий. Однако в него проблематично вмонтировать крепеж, фиксирующий полку, люстру или навесную деталь интерьера. В ситуации, когда необходимо прикрепить какую-либо конструкцию к бетонному основанию, не обойтись без специального крепежного изделия — так называемого нагеля по бетону.

Устройство и назначение

По большому счету, нагель по бетону — это тот же самый саморез, представляющий собой стержень с переменной резьбой и острым наконечником. Крепежное изделие, изготовленное из закаленной стали и покрытое защитным цинковым или медным слоем, как правило, имеет потайную головку, на которую нанесены внутренние насечки. Для монтажных работ, где используются нагели, применяют шестигранную биту.

Шуруп по бетону нагельНа фоне других шурупов по бетону нагель выделяется своим специфическим строением, а именно — неравномерным шагом резьбы. Такое конструкционное решение обусловлено повышенной прочностью бетона, в котором стандартный шуруп надежно закрепить попросту невозможно. У некоторых видов нагелей есть специальные насечки для улучшения сцепления с бетонным основанием, поэтому саморез надежно фиксируется даже в пористом материале.

Что касается сфер применения, то крепежный элемент используют в самых разных технологических операциях, предусматривающих соединение бетонных структур с различными деталями (оконные рамы, электротехнические приборы, полки, картины). Области применения такого крепежа по бетону ограничиваются лишь размером самого шурупа.

Классификация нагелей

Предприятиями выпускается несколько разных видов нагелей, отличающихся друг от друга формой головки, типом покрытия, параметрами резьбы и длиной рабочей части. В зависимости от формы шляпки выделяют следующие категории шурупов по бетону:

  1. С прямоугольной головкой. Есть конический или крестообразный шлиц — такой шуруп-нагель идеально подходит для работы с электроинструментом, поэтому пользуется наибольшим спросом.
  2. С шестигранной головкой. Имеется шлиц или внутренняя резьба. Для монтажа таких шурупов подходят рожковые и накидные ключи.
  3. С потайной головкой. Характеризуется округлой или петлеобразной формой. Внутренняя сторона головки оснащена раззенковкой, обеспечивающей более плотное прилегание к фиксируемой детали.

Специальное напыление защищает углеродистую сталь от коррозийного разрушения и других внешних факторов. В зависимости от цветовой гаммы покрытия нагели делят на три вида:

  1. Саморез по бетону нагельЧерные. На стержень нанесено оксидированное покрытие. Такие шурупы очень боятся влаги, поэтому их крайне не рекомендуется использовать на улице или в подвальном помещении.
  2. Серебристые. Сверху нанесен защитный слой цинка. Подходят как для внутренних, так и для наружных работ. Не подвергаются деформации и разрушению даже в самых неблагоприятных условиях.
  3. Желтые. Шурупы с медным покрытием очень чувствительны к внешнему воздействию, поэтому их не стоит использовать на улице.

Несмотря на то что рабочая часть нагеля имеет меняющуюся резьбу (главное отличие от остальных крепежных элементов подобного типа) и одинаковый диаметр 7,5 мм, длина изделий может быть разной. Минимальный размер рабочей (вкручиваемой) части составляет 70 мм, максимальный — 200 мм.

Особенности выбора крепежного изделия

Основной критерий выбора нагеля по бетону — способность фиксирующего элемента выдерживать предполагаемую нагрузку. По расчетам специалистов, для малогабаритной и легкой конструкции, например книжной полки, подойдет шуруп длиной 70 мм. Чтобы закрепить в проеме оконную раму или дверь, понадобятся более длинные нагели. Так, конструкция, весящая в общей сложности около 100 кг, требует применения шурупов, длина которых не менее 150 мм.

Шуруп нагель

Немаловажными моментом при выборе крепежного изделия является шаг, с которым монтируют элемент в общей монтажной системе одного объекта. Расстояние между шурупами должно составлять порядка 70−100 мм. Эту дистанцию сокращают или увеличивают — в зависимости от конструкционной особенности предмета, соединяемого с бетонным основанием.

Выбирая крепеж по бетону, обязательно учитывают эксплуатационные условия. Одно дело — использовать нагель в помещении с повышенным уровнем влажности (ванная комната, санитарный узел), а другое — в комнате с сухим воздухом, поэтому особое внимание уделяют защитному покрытию крепежа.

Техника монтажа

Тот, кто ни разу не занимался ремонтом, может не знать, как пользоваться нагелем по бетону. На самом деле в этом нет ничего сложного. Чтобы закрепить нагель в стене или потолке, необходимо выполнить следующие действия:

  1. Конструкционные особенности нагелей по бетонуПеред началом работы нужно тщательно зачистить поверхность, куда предстоит вкручивать шурупы.
  2. Затем следует провести разметку отверстий. От краев отступают минимум 50−60 мм, а расстояние между точками не должно превышать 600 мм.
  3. Когда разметка будет нанесена, приступают к сверлению. Глубина посадочного отверстия должна соответствовать крепежу. Как уже было сказано ранее, монтаж некоторых нагелей можно проводить без предварительного рассверливания и установки дюбеля.
  4. Во время работы сверло подвергается сильному нагреву, поэтому его время от времени нужно опускать в воду или масло.
  5. Если вдруг понадобится увеличить глубину отверстия, используют металлический штырь, который несколько раз проворачивают внутри отверстия, добиваясь оптимальной длины.
  6. Переменная резьба нагеля позволяет ему прочно закрепиться даже в пористом основании. Материал, из которого сделан шуруп, довольно хрупкий, поэтому стержень легко ломается, если применить чрезмерную затяжку. Именно по этой причине мастера предпочитают использовать обычную отвертку, а не электрошуруповерт, работающий на больших оборотах и сильно нагревающий нагель.
  7. Если крепежное изделие с трудом входит в бетонную стену, то разрешается использовать молоток. Но делают это только при незначительной нагрузке на шуруп.

Кому-то может показаться, что вкрутить нагель в бетонную стену — задача трудновыполнимая. Тем не менее, зная технологию крепления и имея представление о видах и технических характеристиках этого крепежного изделия, монтаж шурупа по бетону не составит большого труда.

Нагель что это такое и какой он бывает, фото, видео,

Любое сооружение нуждается в крепежных элементах. Для крепления к бетонной основе оконных и дверных рам, для многих других работ по бетону и дереву используются нагеля. Что такое шуруп по бетону нагель, как он применяется?

Фома и разновидности нагеля

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов. Деревянные гвозди иногда используются и сейчас, но у них есть серьезные минусы: недостаточная прочность, подверженность гниению.

Кроме того, деревянные крепежные элементы подходят только для соединения деревянных деталей. Железный нагель для бетона универсален: им можно крепить металл, дерево, пластик к бетону, кирпичу, камню, пеноблокам и т.д.

Сегодня в строительстве широко распространен турбошуруп металлический. Это оцинкованный стальной саморез с неравномерно нанесенной резьбой (неравномерная резьба лучше сопротивляется выталкиванию при усадке конструкции).

 С изнанки у шляпки конический скос и есть насечки для раззенковки. Сверху шляпка чаще всего плоская, шлиц – крест или звездочка.



Шурупы металлические

Другие формы:

  • коническая головка с крестообразным шлицем;
  • шестигранная полая с внутренней резьбой и крестообразным шлицем;
  • головка с прямоугольным или округлым профилем;
  • саморез по бетону в форме шпильки с резьбовым сгоном под гайку и др.

Стандартный диаметр нагеля – 7,5 миллиметров. Наиболее востребованы шурупы длиной от 5,2 до 20,2 см. Могут применяться с дюбелями и без них.

Дюбель-гвоздь

Нюансы изготовления

Кроме формы шурупы по бетону имеют и другие различия. По виду защитного антикоррозийного покрытия нагеля

 бывают:

  • оцинкованными. Этот вид подходит для большинства строительных операций: внутренние работы, фасадные работы, подвалы, кровли и т.д.;
  • омедненными или зачерненными. У обоих видов пониженная устойчивость к влажности, они непригодны к использованию на фасадах и в подвалах. Применяются для внутренних работ в сухих помещениях.

Пример, как могут варьироваться размеры нагеля под сверло 6 мм:

  • наружное сечение – 7,35-7,65 мм;
  • диаметр с резьбой – 6,3-6,7;
  • шаг резьбы – 2,55-2,75;
  • внутреннее сечение без резьбы – 5,15-5,45;
  • высота головки – 2,8-3,2;
  • диаметр шляпки – 10,82-11,82;
  • глубина шлица Torx 30 – 2,3-2,7;
  • длина стержня – 50-184.



Формы нагелей

Выбор метизов и расчет необходимого количества

Применение шурупов-нагелей:

  • крепление ПВХ-окон;
  • деревянных окон;
  • дверных рам;
  • металлопрофилей для гипсокартона;
  • навешивание полок, зеркал, картин;
  • крепление к фасадной стене обрешетки для вентилируемого фасада и т.д.

Нагель по бетону выбирают исходя из ожидаемой нагрузки на него. Для нагрузки 100 кг подходящая длина шурупа – 15 см. Для 10 кг достаточно 7 см.

Обычно шаг между шурупами от 7 до 10 см. При монтаже ПВХ-окон максимальный шаг – 6 см. Расстояние от края/угла зависит от вида работы. Например, окна крепят в 5-6 см от края рамы или дальше.

Зная шаг, несложно подсчитать необходимое количество крепежных элементов: разделить периметр конструкции на расстояние между соседними шурупами.

Особенности монтажа

Как пользоваться нагелями:

  1. Приложить к поверхности конструкцию, которую требуется зафиксировать, выровнять по уровню и разметить сквозь крепежные отверстия точки крепежа на поверхности.
  2. Просверлить отверстия. Диаметр сверла должен быть примерно на 15 % меньше, чем сечение шурупа, чтобы тот закрепился прочно.
  3. Вычистить пыль из пробуренных отверстий.
  4. Приложить конструкцию снова и завинтить шуруп нагель. Размеры и форма насадки шуруповерта/отвертки должны соответствовать размерам и форме шлица.



Крепление металлопрофильных листов

Заключение

Нагель для бетона – это надежное, прочное, долговечное крепление. Он недорого стоит, им несложно пользоваться. Единственное, что требуется – аккуратность. При завинчивании не следует прикладывать избыточное усилие, чтобы не повредить метиз. Нужно также избегать слишком быстрого вращения: головка может перегреться и сломаться.

Нагель — это… Что такое Нагель?

Нагель – крепёжная деталь в виде стержня или пластинки для соединения элементов деревянных конструкций.

[Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)]

Нагель – деревянный гвоздь (без шляпки) круглого или многогранного сечения; служит для дополнительного крепления углового соединения брусков.

[Шепелев А. М. Столярные работы в сельском доме. Россельхозиздат,1969 г.]

Нагель – деревянный гвоздь (без шляпки) круглого или многогранного сечения; служит для дополнительного крепления углового соединения брусков.

[Куксов В. А.. Столярное дело, Изд-во “Трудрезервиздат”, Москва, 1955 г.]
Нагель –
1. Крепежный стержень, пропущенный через доски или брусья.
2. Деревянный гвоздь или болт.

[Термины российского архитектурного наследия. Плужников В. И., 1995]

Нагель – штыревое крепежное изделие, работающее на сдвиг, выполненное из стали или древесины.

[Строительство деревянных и композитных мостов. Часть 1. СРО НП «МОД СОЮЗДОРСТРОЙ]

Рубрика термина: Изделия деревянные

Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги, Автотехника, Автотранспорт, Акустические материалы, Акустические свойства, Арки, Арматура, Арматурное оборудование, Архитектура, Асбест, Аспирация, Асфальт, Балки, Без рубрики, Бетон, Бетонные и железобетонные, Блоки, Блоки оконные и дверные, Бревно, Брус, Ванты, Вентиляция, Весовое оборудование, Виброзащита, Вибротехника, Виды арматуры, Виды бетона, Виды вибрации, Виды испарений, Виды испытаний, Виды камней, Виды кирпича, Виды кладки, Виды контроля, Виды коррозии, Виды нагрузок на материалы, Виды полов, Виды стекла, Виды цемента, Водонапорное оборудование, Водоснабжение, вода, Вяжущие вещества, Герметики, Гидроизоляционное оборудование, Гидроизоляционные материалы, Гипс, Горное оборудование, Горные породы, Горючесть материалов, Гравий, Грузоподъемные механизмы, Грунтовки, ДВП, Деревообрабатывающее оборудование, Деревообработка, ДЕФЕКТЫ, Дефекты керамики, Дефекты краски, Дефекты стекла, Дефекты структуры бетона, Дефекты, деревообработка, Деформации материалов, Добавки, Добавки в бетон, Добавки к цементу, Дозаторы, Древесина, ДСП, ЖД транспорт, Заводы, Заводы, производства, цеха, Замазки, Заполнители для бетона, Защита бетона, Защита древесины, Защита от коррозии, Звукопоглащающий материал, Золы, Известь, Изделия деревянные, Изделия из стекла, Инструменты, Инструменты геодезия, Испытания бетона, Испытательное оборудование, Качество цемента, Качество, контроль, Керамика, Керамика и огнеупоры, Клеи, Клинкер, Колодцы, Колонны, Компрессорное оборудование, Конвеера, Конструкции ЖБИ, Конструкции металлические, Конструкции прочие, Коррозия материалов, Крановое оборудование, Краски, Лаки, Легкие бетоны, Легкие наполнители для бетона, Лестницы, Лотки, Мастики, Мельницы, Минералы, Монтажное оборудование, Мосты, Напыления, Обжиговое оборудование, Обои, Оборудование, Оборудование для производства бетона, Оборудование для производства вяжущие, Оборудование для производства керамики, Оборудование для производства стекла, Оборудование для производства цемента, Общие, Общие термины, Общие термины, бетон, Общие термины, деревообработка, Общие термины, оборудование, Общие, заводы, Общие, заполнители, Общие, качество, Общие, коррозия, Общие, краски, Общие, стекло, Огнезащита материалов, Огнеупоры, Опалубка, Освещение, Отделочные материалы, Отклонения при испытаниях, Отходы, Отходы производства, Панели, Паркет, Перемычки, Песок, Пигменты, Пиломатериал, Питатели, Пластификаторы для бетона, Пластифицирующие добавки, Плиты, Покрытия, Полимерное оборудование, Полимеры, Половое покрытие, Полы, Прессовое оборудование, Приборы, Приспособления, Прогоны, Проектирование, Производства, Противоморозные добавки, Противопожарное оборудование, Прочие, Прочие, бетон, Прочие, замазки, Прочие, краски, Прочие, оборудование, Разновидности древесины, Разрушения материалов, Раствор, Ригеля, Сваи, Сваизабивное оборудование, Сварка, Сварочное оборудование, Свойства, Свойства бетона, Свойства вяжущих веществ, Свойства горной породы, Свойства камней, Свойства материалов, Свойства цемента, Сейсмика, Склады, Скобяные изделия, Смеси сухие, Смолы, Стекло, Строительная химия, Строительные материалы, Суперпластификаторы, Сушильное оборудование, Сушка, Сушка, деревообработка, Сырье, Теория и расчет конструкций, Тепловое оборудование, Тепловые свойства материалов, Теплоизоляционные материалы, Теплоизоляционные свойства материалов, Термовлажносная обработка бетона, Техника безопасности, Технологии, Технологии бетонирования, Технологии керамики, Трубы, Фанера, Фермы, Фибра, Фундаменты, Фурнитура, Цемент, Цеха, Шлаки, Шлифовальное оборудование, Шпаклевки, Шпон, Штукатурное оборудование, Шум, Щебень, Экономика, Эмали, Эмульсии, Энергетическое оборудование

Источник: Энциклопедия терминов, определений и пояснений строительных материалов

Энциклопедия терминов, определений и пояснений строительных материалов. — Калининград. Под редакцией Ложкина В.П.. 2015-2016.

Шуруп нагель по бетону: разновидности и когда используются Шуруп по бетону нагель: разновидности и особенности монтажа

Бетон имеет очень большую плотность, что отвечает требованиям к материалам для возведения стен и перекрытий. На такую стену бывает проблематично повесить полку или другую тяжелую конструкцию. Однако существуют специальные шурупы для бетонных стен и перегородок. Они подходят для разных типов конструкций и просты в использовании.



Что такое нагель по бетону

Такие шурупы чаще всего используются для крепления тяжелых конструкций — рам, косяков дверей, шкафов, полок, ограждений, радиаторов отопления и других коммуникаций. Шуруп крепко удерживается за счет неравномерной двухзаходной резьбы и насечек по всей длине. Такая форма обеспечивает надежную фиксацию даже в бетонной стене. На головке шурупа расположены насечки для раззенковки.

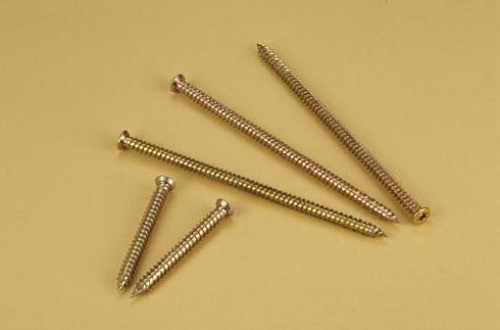

Нагель по бетону выглядит как удлиненный саморез с резьбой по центру. С одной стороны головка с шестигранным пазом, с другой стороны — острой конец. Для их изготовления используют углеродистую сталь с защитным оцинкованным или анодированным покрытием, что обеспечивает защиту от коррозии и других воздействий. Для ввинчивания используются биты TORX Т30.

Крепления могут использоваться повторно, что является большим преимуществом для временных конструкций. Их выбирают за низкую цену, устойчивость к влажности и нагрузкам и надежную фиксацию предметов независимо от материала.

Преимущества использования

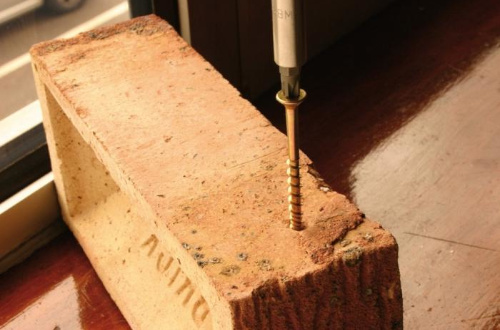

Вкручивание нагеля в бетонГлавное достоинство, по сравнению с другими шурупами по бетону, заключается в том, что его используют без дюбеля. Перед прикручиванием чего-либо к бетонной стене, балке или перегородке необходимо просверлить отверстие диаметром 6 мм, затем в него вкручивается нагель. Плотность бетона не имеет значения. Шуруп можно использовать для плотного или ячеистого бетона. В стены из некоторых видов ячеистого — можно вкручивать саморезы без предварительного рассверливания.

Разновидности нагелей по бетону

Форма головки

  • Потайные. Плоская шляпка, которая позволяет закручивать шуруп вглубь конструкции, не оставляя выпуклости на поверхности. На головке имеются крестообразные шлицы. Есть насечки для раззенковки.
  • Прямоугольные. Имеют форму крюка. Может быть округлого типа.
  • Шестигранные. Резьба находится внутри с крестообразной шлицей. Для этих видов используются рожковые и накидные ключи.
  • Шпилька. Имеется гаечный резьбовой сгон.

Вид головки влияет на способ вкручивания нагеля в бетонную стену. Шуруп с крюком или шпилькой монтируются только с предварительно высверленным отверстием. Остальные типы допускается вкручивать непосредственно в стену.

Тип покрытия

  • Зачерненные. Саморезы черного цвета с оксидированным покрытием. Применяются только для помещений с нормальной влажностью. На улице или в подвалах его не применяют.
  • Омедненные. Желтого цвета. Чувствительны к различным воздействиям. Используются только при работах внутри помещения.
  • Оцинкованные. Серебристого цвета. Могут использоваться внутри и снаружи. Не разрушаются и не деформируются.

Нагель используют там, где другое крепление невозможно: основание слишком хрупкое, или монтаж вызывает определенные трудности.

Основные размеры шурупов, которые можно купить в магазинах

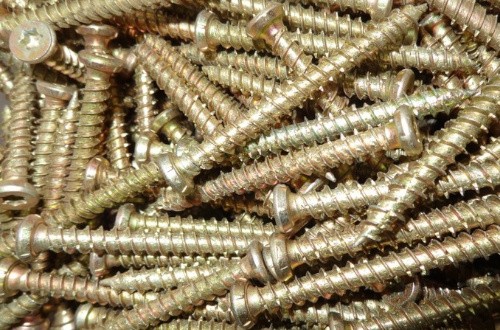

Виды нагелейДиаметр нагеля всегда остается одинаковый — 75 мм. Длина рабочей части бывает различной — от 52 до 202 мм с шагом 20 мм, кроме 30 мм промежутка между 150 и 180 мм. Нагели продаются в коробках по 20, 100 и 200 штук. На некоторых строительных сайтах можно заказать от 1000 штук. Между шурупами с разным покрытием разницы в цене нет. Стоимость зависит только от длины рабочей части.

Сверло под нагель по бетону: нужно ли

Перед вкручиванием крепления в стену из бетона необходимо высверлить отверстие. Для этого используют сверло диаметром 6 мм. Ширина и длина отверстия должны быть меньше, чем сам нагель на 15-20%. Если в работе используется электродрель в режиме сверления, то подойдет универсальное, либо  специальное сверло по бетону.

При использовании ударной дрели или перфоратора применяют сверло, у которого имеется канавки, расположенные на цилиндрической поверхности. Для керамзитобетона, пено — или газобетона сверлить предварительное отверстие не нужно. Это делается для того, чтобы создать полное контактирование шурупа с бетоном.

Как закрутить нагель в бетон

  • Перед монтажом конструкции необходимо рассчитать нагрузку. Сделать это довольно просто, так как диаметр у шурупов стандартный. Легкие предметы, такие как настенные полки, можно крепить на нагели длиной 72 мм. Для тяжелых и объемных предметов шуруп выбирается индивидуально.
  • Перед сверлением необходимо зачистить поверхность стены. На поверхности выполняется разметка будущих креплений. Перед разметкой нужно убедиться, что она не попадает в место прохождения арматуры или проводки. Между точками креплений не должно быть более 60 сантиметров, при установке окон — шаг не больше 70 сантиметров. От края стены отступают 5-6 сантиметров.

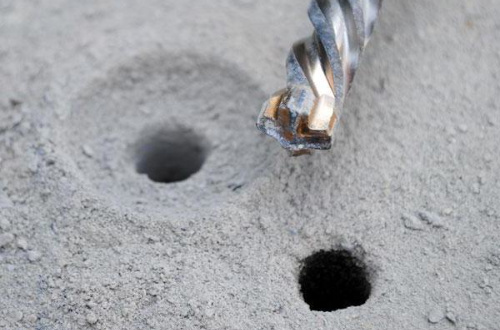

  • Отверстие для нагеляГлубина высверленного отверстия должна быть чуть больше длины нагеля. Если отверстие недостаточно глубокое, можно использовать металлический штырь, чтобы добиться нужной глубины. При монтаже недопустимы отклонения от оси сверления, держать дрель необходимо строго перпендикулярно стене. Отверстие очищается от пыли с помощью шомпола или строительного пылесоса.
  • При отсутствии инструмента для высверливания предварительного отверстия используют просто сверло. Его забивают в стену молотком. После нескольких ударов проворачивают и забивают снова, пока не получится отверстие необходимого размера.
  • При вкручивании нагеля в бетон не советуют использовать шуруповерт. Так как сам шуруп довольно хрупкий, он может не выдержать чрезмерной затяжки и нагрева, который образуется в процессе работы электроинструмента. Для монтажа используют простую отвертку. Если возникают проблемы с вкручиванием, то лучше взять молоток. При вкручивании шурупа в стену из пористого бетона, монтаж необходимо выполнять аккуратно.



Можно ли крепить тяжелые конструкции

Нагель по бетону используют при работе с конструкциями из разных материалов. Его применяют для металлических, пластиковых или деревянных изделий. Также с его помощью крепят алюминиевые и пластиковые окна к бетонным стенам и балкам. Выполненные насечки на рабочей поверхности самореза исключает произвольное выкручивание.

Нагелями крепят алюминиевые профили, дверные коробки, кровли, лестницы, навесы, ограждения, пожарозащитные двери. При выборе длины рабочей части следует учитывать, что шуруп размером 7,5х72 мм выдерживает конструкцию в 10 килограмм. Чтобы закрепить конструкцию весом более 100 килограмм, необходимо использовать нагель не меньше 152 мм. Несущая способность самореза зависит от длины рабочей части. Материал, из которого он изготовлен, позволяет применять его в квартирном ремонте, строительстве и промышленности.

Для бетона нагель является самым надежным креплением. Его невысокая цена и простота в использовании станет отличным помощником в строительстве и ремонте. Минимум инструментов для монтажа и различные типы шурупов упростят ремонт и сделают крепление надежным и крепким.

Популярное


Нагель — применение и использование

В переводе с немецкого, нагель – это гвоздь. Нагель деревянный представляет собой крепежный элемент цилиндрической или квадратной формы. Он часто используется в строительной отрасли в процессе сборки домов и бань из дерева, бруса, бревна.

Под влиянием различных негативных факторов портиться эстетическая привлекательность деревянных зданий, а тепло плохо сохраняется в доме. Для снижения влияния таких факторов применяют деревянные нагели из твердых сортов древесины.

Нагель для бруса

Нагели могут иметь диаметр 24-25 мм или сечение 25х25 мм, а также длину от 1,2 м. такой крепежный элемент предотвращает смещения венцов деревянного дома относительно друг друга. Самой важной характеристикой нагеля можно назвать его гладкость. Поверхность нагеля должна быть идеально гладкой, чтобы отдельные брусья не зависали на нем или не поднимались, с образованием зазоров между венцами.

Главная задача нагеля заключается в снижении искривления бруса во время усадки, вследствие того, что он хорошо работает на изгиб. Высокой прочности соединения специалисты достигают использованием нагелей с одинаковым уровнем влажности с брусом или чуть суше. Таким образом получается, что во время усыхания бруса нагель надежно заклинивается между венцами.

Для срубов из мягких сортов лесоматериалов, к примеру, сосна или ель, применяют нагель из березы. У березы твердая древесина, а само дерево очень широко распространенно на территории России, по этой причине создавать из нее крепежные элементы не затратное дело. Помимо этого, береза имеет невысокую естественную влажность и плотную структуру. Естественно, и стоить нагель березовый будет на порядок ниже, чем дубовый, грабовый или буковый.

Применение деревянных нагелей можно назвать универсальным вариантом при сборке срубов из дерева, потому что главным отличием от металлических крепежных элементов они не подвержены коррозии и не оказывают влияния на структуру дерева. На заключительном этапе производства нагели обязательно пропитывают или обрабатывают антисептическими растворами против гниения.

Соединение в нагель

Монтаж нагелей происходит в шахматном порядке на расстоянии от края бруса от 200-600 мм и между деревянными стержнями 1,5-2 м. Отверстие под нагель необходимо выполнить одного с ним диаметра или немного меньше. Чтобы усадка происходила правильно, на нагелях ось отверстий должна находиться в вертикальной плоскости. При этом отверстия должны иметь глубину при соединении двух венцов как минимум две трети от толщины бруса, если отверстия под нагель сделаны на предприятии, то нагель можно монтировать на три-четыре ряда. Протяженность деревянного стержня, чаще всего, не более 1,25 м. Отметим также, что на предприятии, не всегда удается создать точную ось отверстий, потому что в процессе сверления прямо при сборке сруба, бревна, уложенные друг на друга дают нагрузку и лежат ровно по отношению друг к другу. Тогда как в станок бревна попадают по одному и часто имеют искривление, влияющее на ось отверстия.

При помощи деревянной киянки рабочие забивают нагель в брус. Внизу отверстия необходимо оставить небольшой зазор 8-10 мм, чтобы в процессе усадки нагель не уперся в венец и не образовались трещины на брусе. Деревянный стержень необходимо утопить на 4-5 см в брус, или оставить выступающим на это расстояние, чтобы можно было на него крепить следующий брус.

Последовательность сборки на нагели:

  • три венца кладутся друг на друга
  • далее создаются отверстия и монтируются нагеля
  • потом кладутся следующие два ряда
  • делаются отверстия на глубину трех венцов и снова забиваются нагеля
  • эти действия повторяются до места установки крыши.

Расчет нагелей

Деревянные нагели рассчитываются на место изгиба, а края соединенных им частей — на смятие. Такой вариант предполагает установку нагелей прямыми рядами или в шахматном порядке. Если конструкция предполагает наличие растянутых элементов, то нужно установить, по меньшей мере, три стяжных болта с каждой стороны стыка.

Отверстия для нагелей из древесины мастера просверливают через все деревянные части, нуждающиеся в соединении. Прежде чем начать сверление, необходимо такие элементы стянуть болтами или прочими крепежными элементами. В другом случае, у мастеров не получится монтировать нагели плотно. Сечение отверстий для стяжных (нерабочих) болтов необходимо сделать на 1-2 мм больше, чем диаметр болтов.

Цель использования нагелей – не допустить смещения брусьев (или бревен) в поперечном направлении. При этом нагели, ни в коем случае, не должны создавать помех для перемещения их в вертикальном направлении. Иначе, возможно образование щелей между бревнами (или брусьями). Специалисты сверлят отверстия для деревянных нагелей строго вертикально.

Расстояние между дном отверстия и краем нагеля не должно быть менее 10 мм. Длину нагелей подбирают таким образом, чтобы можно было легко соединить два (а лучше — три) венца.

Нагели бывают двух видов:

  • с круглым сечением
  • с квадратным сечением.

Выбираются нагели в каждом конкретном случае согласно особенностям коттеджа или другого сооружения.

Нагели. Назначение и особенности использования

Строительство домов из бруса имеет свои особенности и тонкости. Порой даже незначительный просчет или ошибка могут привести к ухудшению эксплуатационных качеств и снижению сроку службы сооружения. По этой причине специалисты обязательно учитывают специфику древесины и изменение ее качеств со временем под воздействием внешних факторов, таких как влажность, прочность и геометрия.

При строительстве дома из бруса под усадку необходимо защитить структурные элементы строения от деформации или смещения, которое возможно со временем. Именно для этого и используются нагели.

Что такое нагели?

Нагели (штыри, шканты) – цилиндрические или прямоугольные изделия, внешне напоминающие гвозди большого размера. Изготавливаются из древесины твердых пород или металла (арматура или трубы). Диаметр нагелей варьируется в диапазоне 25-55 мм (в зависимости от сечения бруса и предполагаемой нагрузки). Длина изделий преимущественно составляет 1,25 м (этого достаточно для прочной фиксации 2 брусьев в шахматном порядке).

Зачем нужны нагели?

Под воздействием внешних факторов механические качества и геометрические свойства древесины могут меняться. Когда она теряет влагу, возможно скручивание или смещение брусьев. Это вызовет большие проблемы для владельца дома (может ухудшиться теплоизоляция, появиться сквозняк или повредиться внутренняя отделка). Чтобы предупредить спиральное скручивание брусьев или их смещение относительно друг друга, используются нагели, которые также способствуют повышению прочности сооружения и берут на себя часть нагрузки.

Пример этого можно увидеть в мебельном производстве. Здесь также используются нагели, когда необходимо повысить прочность изделия, не прибегая к установке массивных креплений. Это особенно актуально при производстве мебели из плит ДСП/ЛДСП, толщина которых составляет 15-25 мм.

Особенности применения нагелей:

    • Канты устанавливаются строго вертикально. В противном случае механические качества (прочность и жесткость) могут нарушиться, и при увеличении нагрузки они могут деформироваться. Чтобы этого не произошло, отверстия для нагелей проделываются с помощью специального фиксатора, который позволяет отрегулировать позицию сверла и не допустить смещения.



    • Нагели должны скреплять 2 бруса и устанавливаться в шахматном порядке на определенных промежутках между собой. Так как прочность отдельно взятого канта невелика, их количество должно соответствовать особенностям сооружения.



  • Глубина и диаметр отверстий должны быть немного больше, чем нагеля. Благодаря этому можно с помощью киянки без лишних усилий установить кант в нужном месте, не рискуя повредить брус.

Если вы планируете построить дом из бруса, цена которого будет соответствовать его качеству, тогда обязательно уделите внимание нагелям. Благодаря этим изделиям вы сможете значительно увеличить срок службы сооружения и защитить себя от лишних расходов. Но лучше всего обратиться к проверенным специалистам, которые обладают хорошим опытом и помогут вам воплотить мечты в реальность.

Что такое дюбель?

Дюбель — это тип круглого штифта, который используется для крепления вещей друг к другу. Дюбели также можно использовать для изготовления таких вещей, как стойки, карнизы и т. Д. Как вы можете себе представить, дюбели изготавливаются из широкого ассортимента материалов, и они бывают разных размеров, с коническими концами и без них и множеством других функций. Большинство хозяйственных магазинов имеют огромный выбор дюбелей, и вы также можете заказать дюбели для специальных целей или обработать их, если у вас есть доступ к металлообрабатывающей или деревообрабатывающей мастерской.

Worker работник

Одним из распространенных материалов для изготовления дюбелей является дерево.Деревянные дюбели часто используются в деревообработке для усиления соединений в мебели, и они также включены в мебель с плоской упаковкой, чтобы потребители могли быстро собрать мебель с минимальными строительными навыками. Возможно, вы также видели деревянные дюбели в клетках для птиц в качестве окуней или использовались в качестве карнизов для штор и штор. Некоторые люди также используют дюбели для строительства сушильных стоек или устанавливают выступающие дюбели в удобных местах для подвешивания пальто и других предметов одежды.

Дюбели

также могут быть изготовлены из различных металлов и даже из пластика.Пластиковые и металлические дюбели можно сочетать с такими вещами, как концы, которые расширятся после того, как дюбель будет вставлен, фиксируя его на месте и создавая очень прочное соединение. Металлические и деревянные дюбели могут также использоваться в качестве поворотных штифтов в чем-либо с движущимися частями, или они могут быть сконструированы так, чтобы их можно было отделить для отделения различных частей объекта.

Некоторые дюбели имеют конические концы для облегчения вставки, в то время как другие имеют тупые концы.Дюбели также могут иметь канавки для обеспечения сцепления, и они могут быть окрашены, оставлены ровными или усилены различными материалами. Они бывают различной ширины и длины: от толстых длинных дюбелей, которые могут выдерживать тяжелые драпировки на больших окнах, до очень маленьких, тонких дюбелей, используемых для соединения частей шкафа.

В тонкой деревообработке дюбели могут быть чрезвычайно важны.Некоторые дисциплины деревообработки придают большое значение тому, чтобы избегать гвоздей и шурупов, полагаясь на очень прочные соединения, чтобы сохранить предмет мебели вместе, и в этих дисциплинах обычно используются дюбели. Дюбель также может обеспечить устойчивую опору с уменьшенным риском растрескивания или поломки предмета мебели, поскольку дюбель может быть сконструирован таким образом, чтобы ломаться под нагрузкой, не повреждая мебель; эта функция может быть полезна для таких вещей, как стулья, которые иногда несут неожиданные нагрузки.

,
означает в кембриджском словаре английского языка Коммерчески сделанные руты обычно изготавливаются из пучка тонких березовых дюбелей или тонких тростей, прикрепленных к рукоятке барабанной палочки. От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.Двигатель имеет выходной приводной упор, представляющий собой круглую деталь с круглыми штифтами, приспособленными для установки отверстий в дисках. От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA.

Эти примеры взяты из Кембриджского английского корпуса и из источников в Интернете.Любые мнения в примерах не соответствуют мнению редакторов Cambridge Dictionary или издательства Cambridge University Press или его лицензиаров.

Больше примеров Меньше примеров

Поскольку древесина гикори горького ореха тверда и долговечна, она используется для мебели, панелей, дюбелей, ручек инструментов и лестниц.От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA. В зависимости от серьезности и общего размера повреждения могут потребоваться несколько «пробок» или дюбелей для адекватного ремонта соединения.От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA. Дюбели были пропитаны медом, который теперь обладает антисептическими свойствами.От

Википедия

Этот пример взят из Википедии и может быть повторно использован под лицензией CC BY-SA. Brettstapel работает с использованием дюбелей из лиственных пород с содержанием влаги ниже, чем у столбов из мягкой древесины.,

Дюбель против паза и шип повторно

Фон

Когда я написал свой совместный Испытание на прочность в статье, я пришел к выводу, что паз и шип сустав был немного сильнее, чем многослойный штифт.

Затем я сказал, что несколько дюбелей, которые я использовал, были похожи на те произведенный определенным зажимным приспособлением Это запросило письмо от создатели джига, указывающие, что я на самом деле не имел использовал их джиг, и что геометрия сустава была не такой, как у них.Они попросили, чтобы я удалил все ссылки на название их продукта, и что в случае, если моя страница должна отображаться на видном месте в поисках их продукт, их адвокат будет решать вопрос непосредственно с Google, Yahoo и другие поисковые системы.

Имея небольшую долю в этом вопросе, я удалил все ссылки на их джиг и название компании. Если бы я был мудрее, это было бы был конец истории.

Однако несколько недель спустя я заметил на публичном форуме, на котором обсуждались мои тесты, следующее заявление от одного из людей, работающих на изготовителей джиг дюбеля (который должен остаться неназванным в этой статье):

    «Мы предоставим автору [имя удалено] для проверки, если испытание на прочность может проводиться с использованием оптимально сконструированного соединения [имя удалено] по сравнению с аналогичным M & T сустав.Мы сделали это уже со Стивом М. с канадского форума по деревообработке. «
Я подумал, что это будет интересный тест, и поэтому связался с создателями этого дюбеля Джиг снова, и в течение нескольких электронных писем мы договорились о сотрудничестве на другом тест, с геометрией суставов, прибитых заранее.

Образцы, как мне прислали
Мы договорились сделать оба сустава 1 «глубокими. Я бы предпочел что-то вроде 1 1/4», но создатели зажимного приспособления хотели 1 «или 2».У меня недостаточно длинный роутер бит на 2 «, поэтому мы остановились на 1». В моих предыдущих тестах я сделал шипы почти на всю ширину куска, но на этот раз мы согласились сделать шип не шире, чем занимаемое пространство по дюбелям Видя, что дюбели не могут быть расположены до самого края, это сделанный для шипа, который не был полной шириной запаса.

Я бы предпочел, чтобы врезанный кусок был довольно толстым, но создатели джойстик настаивал, чтобы он был 3/4 «(18 мм).Я полагал, что это не оставит так много дерева по обе стороны от паза, поэтому я предложил использовать 1/4 «широкий врезной против 3/8» широкие дюбели, с которыми согласились производители джигу. Я уверен, что количество оставшегося материала, и, вероятно, мой выбор 1/4 «тенонов более 3/8 «шипов, вероятно, стали ключевым фактором в ходе испытаний. Производители джигу-джиг всегда тестируют против 3/8 «шип в 3/4» акции.

Геометрия соединения

Мы решили провести испытания в красном дубе размером 3 7/8 x 3/4 «(72 x 18 мм).Мы остановились на четыре дюбеля с проникновением дюбеля в один дюйм. Дюбель суставов были подготовлены создателями джиг дюбеля и отправлены мне. Они также отправили некоторые пустые доски из того же запаса для меня, чтобы сделать врезные и шиповые соединения в. значительно варьироваться, но со всем дровами из одного источника, надеюсь, это Источник изменчивости будет меньше.

Я использовал чистые доски для изготовления врезных и шиповых соединений с сопоставимой геометрией. 1 «проникновение и ширина шипа 2 3/8».Я выбрал толщину шипа 1/4 «. С запасом только 3/4 «толщиной, не было особого смысла отрезать так много материала сделать врезной.

Используемые дюбели представляли собой предварительно сжатые дюбеля из древесины лиственных пород длиной 2 дюйма с штифт, проникающий в любую часть на 1 «.

Учитывая ширину склада, было бы разумнее более глубокий шов, но единственной альтернативой для предварительно сжатых дюбелей было использовать 4 «дюбеля. Это означало бы 2» с обеих сторон, но у меня не было достаточно длинный 1/4-дюймовый маршрутизатор, чтобы отрезать сопоставимые пазы.Они хотели сохраняйте суставы симметричными, поэтому используйте неравное проникновение с обеих сторон не вариант

Клей, который мы использовали для испытаний, был WeldBond и ProBond.

Тестовая установка


Эта доска и оси равномерно распределяют силу между фиксированная точка и мой весы

Для настройки теста я повторно использовал настройку, которую использовал ранее совместные испытания на прочность и мой тесты клея

Поскольку мой вес в ванной комнате читает только до 300 фунтов, я разделил силу от домкрат между двумя точками, так что только половина силы будет давить на ванную масштаб.Таким образом, каждый фунт, считанный по шкале, будет равен двум фунтам, солидарной. При повороте на расстоянии 1 фута от поверхности стыка вес каждой ванной комнаты работает до двух фунтов.


Этот шарнир в верхней части домкрата гарантировал, что сила была применяется на правильном расстоянии

Мой джиг приложил силу в одной ноге от сустава, тогда как Джиг, используемый создателями джиг дюбеля, применяет силу очень близко к суставу (примерно 2 «), что приводит к напряжению на соединение, которое имеет значительную составляющую поперечной силы.

Настоящие мебельные соединения, как правило, испытывают стресс от более умеренных сил, действующих на большее расстояние, поэтому мне больше нравятся мои тесты. Думать о нагрузки на сустав между частью, которая составляет спинку стула и ноги и часть, удерживающая сиденье, когда толстый парень откидывается на спинку стула. Стресс от силы применяется на достаточном расстоянии от самого сустава.

Выполнение тестов


Для каждого испытуемого соединения древесина раскололась перед соединением сам начал отделять
Для каждого сустава я накачивал домкрат до тех пор, пока куски самого сустава физически разделены до такой степени, что было ясно, что требуемая сила не была будет увеличиваться больше.

Поскольку вертикальный кусок был относительно тонким по отношению к суставу, каждый сустав первоначально раскололся на вертикальной части перед Сам сустав начал сдавать. Этой проблемы можно было бы избежать, если использовать более толстую вертикаль кусок, как я делал в моих предыдущих тестах, но создатели зажимов для дюбелей хотели, чтобы обе части были толщиной 3/4 дюйма.


Штифт после испытаний. Очень похоже на сустав в предыдущее изображение, этот сустав первоначально раскололся в вертикальном элементе.Как только сила была удалена, эта трещина снова полностью закрылась Неудачный врезной и коленный сустав. Остаток пропасти все еще виден, хотя это было главным образом закрыто, как только сила была удалена.
Для всех частей, кроме одной, сила, необходимая для на самом деле отдельные части были больше, чем первоначальная сила, чтобы взломать пост отдельно.

В общем, штифты имели более высокую силу для начального растрескивание, но немного меньшее усилие, чтобы впоследствии отделить сустав.

Это спорный вопрос, который силой является фактическая точка отказа сустава. Раскол поста определенно является точкой провала. Но если сила был удален после этой точки, разрыв, который открылся снова закрылся, и никто не будет будь мудрее, что этот сустав действительно «потерпел неудачу». Сустав показан слева на самом деле взломали так же, как сустав в предыдущем изображении. Но однажды дюбели отпустили, трещина снова закрылась, так что трещина даже не видна на фотографии.

Но вторичная поломка тоже ненадежна.По тому, что дюбели или шип на самом деле отпустили из леса, в котором они были, все было довольно отклонено. Была также изменчивость, где дерево фактически раскололось. Чем ближе оно раскололось до стыка, тем меньше дерева осталось там держать. Итак, используя конечная сила разделения тоже может быть не такой реалистичной.

Меня всегда удивляет, что когда журналы по деревообработке проводят совместные испытания, они не вдавайтесь в подобные вещи. Хороший финальный номер, безусловно, звучит лучше чем мутить воду с большим количеством анализа и обсуждения.Я подозреваю Тесты, проводимые в журналах по деревообработке, часто имеют схожие проблемы, но я представляю они считают, что люди просто хотят получить ответ, а не много дискуссий о достоверность результатов.

Я решил, что должен представить как силу начального взлома, так и сила, необходимая для окончательного разделения в моих результатах, но это где У меня начались проблемы с производителем.

Создатели джиг дюбеля хотели только сил начального взлома, чтобы рассматривать как результаты, и все другие числа, которые должны быть опущены в отчете, что сделает дюбель победителем.Я не чувствовал, что это будет реалистично. Это нормально проверить соединение по крайней мере до точки максимальной силы. Начальный взлом открытый даже не сломал сам сустав, так что это было даже мерой сустава сила? Разумеется, сила растрескивания в среднем была больше для штифты. Это может быть потому, что дюбели срезают чуть меньше древесины вертикального куска, тем самым ослабляя его меньше.

Конечно, у каждого из нас были свои мотивы и предубеждения. Создатели джиг дюбеля гордятся в утверждении, что их суставы сильнее, чем врезные и шиповатые суставы и, вероятно, искали другой тест, чтобы подтвердить это утверждение.Я не продаю дюбели, но зарабатываю немного денег продажа планы слотового долбежного станка и планы джига. таким образом, я не был особенно заинтересован в том, чтобы сделать врезные и шиповатые суставы выглядеть плохо.

И поэтому, возможно, это не удивительно, что, когда производители теста на дюбель их суставы против врезных и шиповых суставов, штифт выигрывает, тогда как при Я проверяю это, врезка и сустав сустава делают немного лучше.

Конечно, если бы я хотел, манипулирование результатами было бы тривиально легко.С изменчивостью дерева все, что нужно сделать, это выбрать правильные части и правильные результаты, чтобы результаты окончательно пошли тем или иным путем.

цифры

Клей 901 9019 92519 9259 Силы считаются в фунтах за мой вес.Каждый фунт представляет два фунта фунтов момента, приложенные к суставу. Два фунта соответствует 2,7 Ньютон-метров изгибающего момента, поэтому 100 фунтов в этой таблице составят 270 Ньютон-метров.

С этими цифрами трудно прийти к какому-либо определенному выводу. Учитывая вариацию в соединениях одного типа разница в силе разрушения недостаточна для сделать любой статистически значимый вывод. И тогда вопрос в том, какое число имеет значение? Победителем может быть объявлен любой из совместных типов.

Я сделал два разреза ленточной пилы слева и справа от врезного и шипового сочленений, после чего то, что осталось, просто развалилось вдоль линии, которая раньше раскололась.
А вот и дюбель, расколотый таким же образом. Это раскололось концы дюбелей. Конические концы дюбелей не обеспечивали Полезно приклеивать поверхность, поэтому раскол немного отходит от кончиков дюбелей. В этом случае имеет место врезное и шиповое соединение, причем поверхность клея расширяется. полностью в плоскодонное отверстие.

Последствия

Учитывая то, как швы первоначально открывались рядом с швом, я понял, сколько древесины был оставлен с обеих сторон сустава является ключевым фактором в этом тесте. Результаты были довольно близки, и, как я вижу, если бы я сделал свои шипы 3/8 » вместо 1/4 «толщиной, я ожидаю, что оставшийся материал вокруг Ступень был бы слабее, и штифт победил бы. Безусловно, мои шипы остались нетронутыми, поэтому их уменьшение не ослабило суставы.Мне кажется, что шип должен быть как минимум в пять раз длиннее, чем толстый прежде чем есть какой-либо риск разрыва самого шипа.

Я предложил провести еще один тест с шипами 3/8 «, но к этому моменту создатели джига больше не хотели иметь ничего общего с этими испытаниями. Они также указали, что они использовали низший качественные дюбели для двух испытаний и настаивали на том, что два дюбеля что не удалось при более низких силах быть опущены из результатов. Я не был удивлен.Почему они намеренно используют дюбели низкого качества, и почему они только сказали мне, что сделали после испытаний?

Все это показалось мне немного странным. Штифты на самом деле довольно хорошо хорошо в моих тестах, почти так же как суставы вмятины и шипа. Повторяемость в Тестирование деревянных швов, как правило, оставляет желать лучшего, и при всей изменчивости трудно точно скажу, что один сустав лучше другого. Но создатели дюбелей настаивали на том, чтобы их суставы всегда сильнее.Мы не могли прийти к соглашению о толковании результатов, и я не хотел опускать образцы и силы разделения, которые предполагаемые врезные и шиповые суставы были сильнее. И так, чтобы быть в безопасности, я думаю, что это Лучше всего, если я буду держать создателей джиг-дюбелей анонимными.

Учитывая все это, я был рад, что использовал только некоторые соединения, которые мне прислали, в отличие от принятия одного из их причудливых зажимов дюбеля от них. Я думаю, что работа с любым производителем в целях обзора ставит человека в трудное положение, особенно если обзор джига, который не нравится.Так что пока корпоративный временами было бы неплохо иметь спонсорство, без него жизнь намного проще. На ходу я сомневаюсь, что производители склонны подходить ко мне 🙂

Дальнейшие мысли

Для типа геометрии, используемого в этом тесте, я не думаю, что это имеет большое значение, если вы используйте врезной и шиповатый или многослойный штифт. Это в конечном итоге дерево это ломается первым.

Какой тип соединения работает лучше всего, зависит от множества факторов. Если этот тест было бы сделано с очень мягкой древесиной преимущество, потому что четыре дюбеля лиственных пород, вероятно, будет сильнее, чем хвойный шип

Любой сустав может быть улучшен, но по-разному. Дюбель можно было бы сделать гораздо глубже для более крепкого сустава. Соединение шипа можно было бы сделать немного глубже, не беспокоясь о том, что размер готовых дюбелей доступны. Это наверняка можно было бы сделать на всю ширину материал. Врезные и шиповые соединения также предлагают немного больше гибкости, потому что не нужно беспокоиться о том, чтобы определить размер соединения для определенного количества дюбелей.

В конечном итоге, когда вы строите мебель, все сводится к тому, что вы настроили делать.Если у вас есть дюбель, штифт может быть быстрее. если ты иметь хорошее врезное и шиповое оборудование, паз и шип, вероятно, быстрее. Оба типа соединения достаточно сильным для большинства приложений, поэтому лучше основывать свой выбор о том, как быстро и точно вы можете сделать их. Я больше предпочитаю врезные и шиповые соединения — с меньшим количеством поверхностей они были намного быстрее клеить. О, я упоминал, что могу быть предвзятым?


Смотри также:

Вернуться на мой сайт Деревообработка

Сустав Древесина раскололась с усилием
Отделение после
раскололось с деревом
Максимальная сила
Дюбель ProBond 135 80 (исключая) 135
Дюбель ProBond 115 110 115
Дюбель WeldBond 105 105 105
Дюбель WeldBond 130 135 135
Средний штифт: 121 116 123
Mortise & Tenon WeldBond 95 140 140
Mortise & Tenon ProBond 110 135 135
Средний 1/4 «врезной и шип: 103 138 138
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
