Где применяется промышленная арматура
Классификация промышленной трубопроводной арматуры
Особенности конструкции промышленной арматуры
Обзор технологий монтажа трубопроводной арматуры

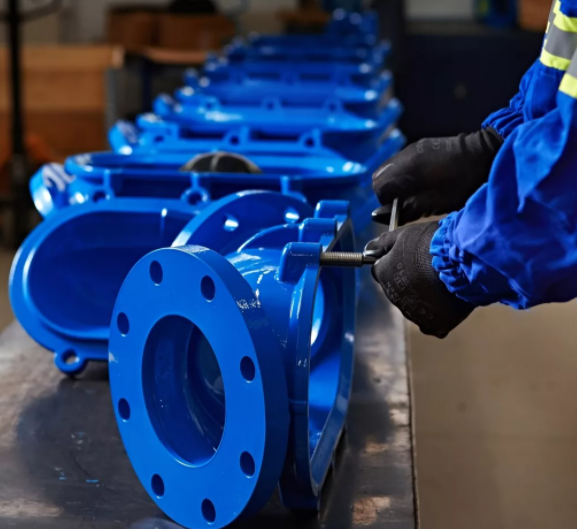

Промышленная трубопроводная арматура используется для управления движением и контроля состояния водного потока. Главное отличие промышленного варианта от бытового заключается в том, что он может нормально функционировать даже в экстренных ситуациях, при сильном давлении.

Где применяется промышленная арматура

Трубопроводная арматура встречается в различных типах водопроводов, среди которых:

Системы общепромышленного типа, к числу которых относятся стандартные трубопроводы, которые используются в обычных условиях. Они сконструированы из стандартной арматуры, со средними характеристиками.
Системы нефтяной промышленности. Стоит отметить, что данный тип арматуры отличается большими размерами, и прекрасно адаптирован для перегонки вязких веществ.

Системы специальных трубопроводов, которые, в основном, транспортируют токсические или химические вещества. Неудивительно, что чаще всего они встречаются в отраслях химии и медицины. Арматура, которая используется в специальных сетях трубопроводов, способна выдержать чрезмерные нагрузки, и соответствует всем нормам безопасности.
Системы трубопроводов несерийного производства, среди которых особое место занимают военные комплексы и атомная энергетика. Однако, технологию производства, и характеристики арматуры узнать практически невозможно, в связи с тем, что вся информация строго засекречена. Стоит отметить, что право на выпуск арматуры для трубопроводов несерийного производства получают лишь предприятия, которые выиграли государственный тендер.
Но, честно говоря, мало предприятий могут взять на себя такую ответственность.
Системы трубопроводов отраслей судостроения и автомобилестроения. Но, стоит помнить, что в их конструкции используется особый вид арматуры, размеры и характеристики которой напрямую зависят от особенностей конструкции транспортного средства.
Промышленные сантехнические системы, в которых используется стандартный тип арматуры, которая отличается от бытовой лишь усиленной прочностью и улучшенными характеристиками.

Важно помнить, что в каждой нормативно-технической документации указан рекомендуемый либо обязательный тип арматуры, который нужно использовать в соответствующем трубопроводе. Подбор должен осуществляться специалистами, которые используют тематический каталог.

Стоит отметить, что основными параметрами, на которые обращают внимание при выборе арматуры, являются: тип присоединения к трубопроводу, а также технические характеристики трубопровода (температура, давление). В зависимости от вышеуказанных параметров, определяется также тип конструкционного материала (сталь, чугун, цветметалл), схема управления («механика» или «автомат») и конструкция рабочего узла (вентиль или затвор).

Классификация промышленной трубопроводной арматуры

Многих интересует вопрос: «Что относится к арматуре трубопроводной?». Итак, существует несколько её разновидностей:

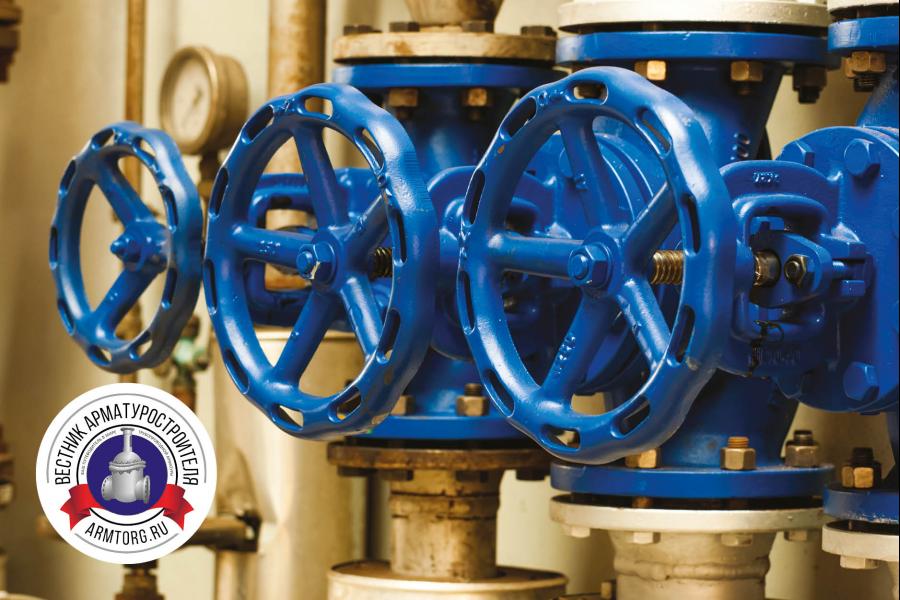

Запорная – наиболее распространённый тип арматуры, к которым относят перекрывающие трубопроводные узлы. Если более подробно, то запорная арматура играет роль крана или вентиля (детальнее: «Какая запорная арматура для трубопроводов есть на рынке и какую лучше использовать»). То есть, она перекрывает движение определённого вещества в трубопроводе. Поэтому, любой трубопроводный армопояс, можно причислять к данной категории.

Регулирующая – используется намного реже, чем запорная. Среди основных её функций стоит выделить регулировку процесса транспортировки по трубопроводу. Регулирующая арматура также включает в себя узлы (вентиль, дроссель). Данный тип арматуры непосредственно влияет на скорость потока, давление в системе, уровень жидкости, а также на другие физические параметры.
Предохранительная – специальный вид арматуры, основной функцией которого является защита рабочих параметров системы. Среди наиболее используемых представителей предохранительной арматуры, стоит выделить следующие: предохранительные клапаны и регуляторы направления потока, которые также называют обратными клапанами. Поэтому, можно сделать вывод, что предохранительная промышленная арматура используется для защиты целостности трубопровода в экстремальных ситуациях.

Контрольная – наиболее дорогая и технологичная арматура. Она способна автоматически отслеживать состояние потока, и, при этом, выводить точные показатели на приборную шкалу. Поэтому, несложно предположить, что высокая стоимость данного типа арматуры, объясняется наличием измерительных приборов, которые занимаются мониторингом параметров потока. В большинстве случаев это манометры, счётчики объёма потока и другие подобные приборы. Читайте также: «Какие виды трубопроводной арматуры лучше использовать – характеристики, преимущества, сфера применения».

Особенности конструкции промышленной арматуры

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

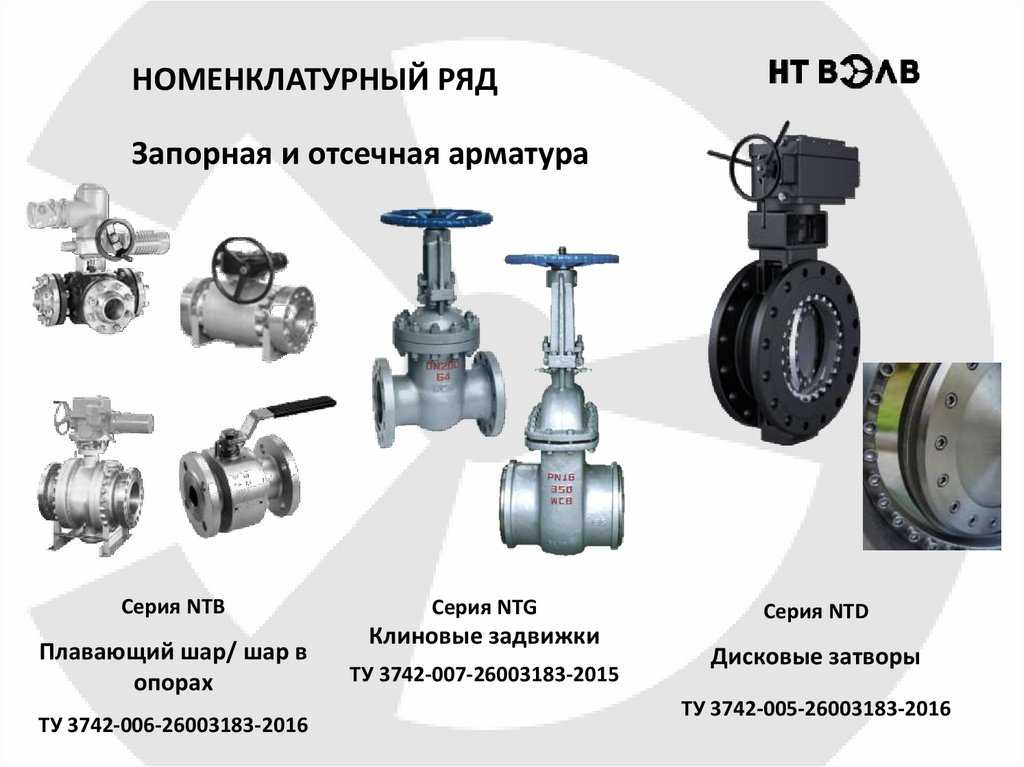

Если рассматривать классификацию промышленной трубопроводной арматуры, то можно сделать вывод, что её ассортимент включает в себя узлы следующих видов:

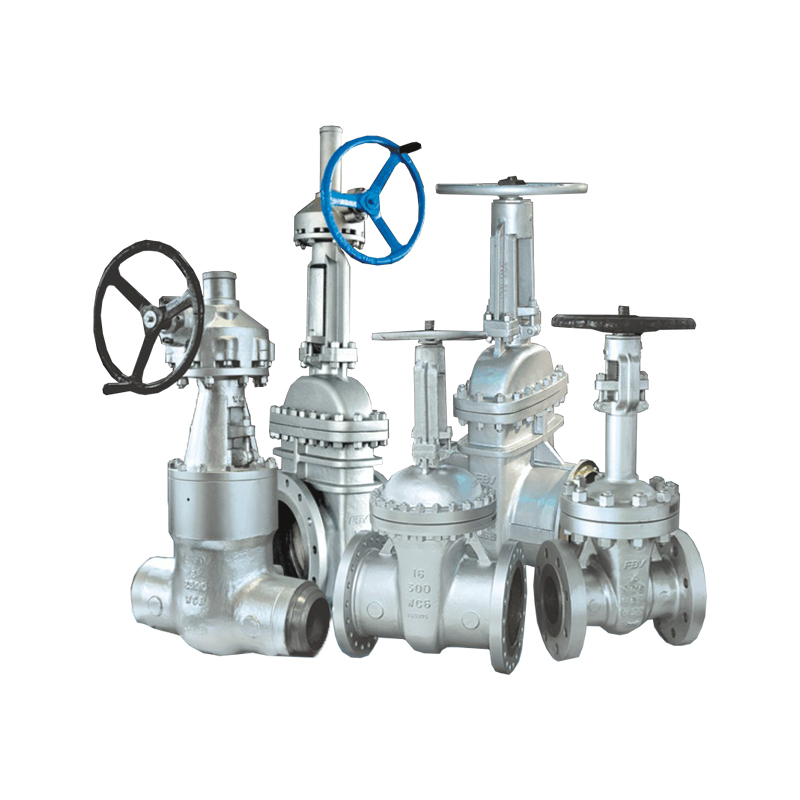

Задвижка – один из типов водопроводной арматуры, состоящий из корпуса и запорного элемента, который перемещается в плоскости, перпендикулярной центральной оси. Стоит отметить, что задвижку также можно использовать в системах с минимальным гидравлическим сопротивлением, и диаметром трубы до 2 метров. Важно помнить, что задвижка способна выдерживать давление до 25 МПа. Среди основных недостатков данного вида узлов стоит выделить плохую ремонтопригодность, большие размеры и высокую материалоёмкость. Стоит отметить, что задвижку относят к запорным узлам, а для её изготовления используют конструкционную сталь, латунь или чугун.

Вентиль – используется в первую очередь как запорное и регулирующее устройство. В основе его конструкции лежит стальной или чугунный корпус, а также запорный элемент, который перемещается по направлению потока. Существует две разновидности вентилей: устройство со штоком возвратно-поступательного движения и устройство со штоком вращательно-поступательного движения. Первый вариант предусматривает движение маховика вентиля вместе с запирающим элементом. Во втором – маховик приводит в движение шпиндель запирающего элемента.
Среди основных особенностей вентиля стоит отметить большие размеры и лёгкость в эксплуатации. Вентиль устанавливается на трубопроводы, диаметр которых меньше 3-ёх см.
Затвор – главный представитель запорно-регулирующих устройств.
В основе его конструкции лежит стальной корпус и запорный элемент, который перекрывает движение потока в перпендикулярной плоскости. Стоит отметить, что затвор может удачно функционировать в любых трубопроводах, и это с учётом того, что его масса и габариты не очень большие. Однако имеется один существенный недостаток – затвор не очень герметичный, поэтому, зачастую его устанавливают только в трубопроводы со средним уровнем давления.
Кран – его конструкция очень схожа с предыдущим вариантом. Однако, имеется одно отличие – запорный узел крана имеет форму тела вращения, а не диска. Поэтому, краны, которые могут похвастаться лучшей герметичностью, используются в трубопроводах с любым допустимым давлением. Среди основных достоинств крана — его способность функционировать в любой плоскости. Поэтому неудивительно, что данный элемент обладает сравнительно небольшими габаритами.
Клапан – данная разновидность запорной арматуры имеет много общего с вентилем. В основе его конструкции также лежит корпус и запорный элемент, который функционирует за счёт физических характеристик потока. Поэтому, логично предположить, что клапан вовсе не имеет внешних элементов управления.

Зачастую, шток клапана регулируется подпружиненным затвором. При этом сила натяжения пружины от уровня давления в трубопроводе. То есть, клапан перекрывает систему при показателях давления, которые не соответствуют норме. Обратный клапан, в свою очередь, перекрывает систему при движении носителя в неверном направлении.

Обзор технологий монтажа трубопроводной арматуры

К основным технологиям монтажа промышленной арматуры нужно отнести следующие операции:

сборка неразборных соединений;
сборка разборных соединений.

Выбор технологии напрямую зависит от величины внутреннего давления трубопровода. С точки зрения данного показателя, трубопроводы бывают нескольких видов:

трубопроводы, давление которых устанавливается в диапазоне от 0,1 до 1,5 МПа, относятся к трубопроводам низкого давления;
трубопроводы, давление которых устанавливается в диапазоне от 1,5 до 10 МПа, относятся к трубопроводам среднего давления;
трубопроводы, давление которых устанавливается на отметке от 10 до 80 МПа, относятся к трубопроводам высокого давления.

Не стоит забывать и о трубопроводах с вакуумными системами – показатель давление не больше чем 0,1 МПа, а также о трубопроводах со сверхвысоким давлением – больше чем 80 МПа. Читайте также: «Какие бывают трубопроводы высокого давления, из чего изготавливают, как используются».

В трубопроводах с низким и средним давлением используют стандартное резьбовое соединение, при котором резьбовой раструб арматуры в месте стыка поджимается контргайкой. Данная технология помогает установить соединение, которое, в случае неполадки, при ремонте не требует больших трудозатрат.

Стоит помнить, что в трубопроводах с высоким и сверхвысоким давлением резьбовой метод не используется. Вместо него на выручку приходит метод фланцевого стыка.

Если говорить более подробно о методе фланцевого стыка, то он подразумевает под собой наваривание плоского фланца на торцы арматуры. В таком случае, элементы трубопровода стыкуются, при этом, между фланцевыми торцами устанавливается уплотнитель, а также фиксируются на резьбовую пару болт-гайка, которую вставляют в специальное отверстие.

При неразборном соединении свариваются стыки трубы с запорным элементом. Данный тип соединения может использоваться во всех типах трубопроводов. Однако, нужно учитывать тот факт, что метод неразборного соединения значительно утрудняет ремонтопригодность. Поэтому, данный метод используют только в отдельных случаях.

Не удивительно, что в большинстве случаев, элементы запорной арматуры монтируют с помощью метода разборного соединения. В первую очередь это связано с тем, что для большинства промышленных систем, ремонтопригодность не менее важна, чем герметичность.

ГОСТ, экспертиза безопасности, виды, назначение

Опубликовано:

25.11.2013

Арматура промышленная трубопроводная – это устройство, используемое для управления потоками рабочих сред. Ее устанавливают на сосуды, агрегаты и трубопроводы.

Арматура – это устройство, используемое для управления потоками рабочих сред.

Приводят в действие ее вручную или с помощью электроприводов.

Виды трубопроводной арматуры

Трубопроводная арматура устанавливается на трубопроводах, агрегатах, сосудах и предназначенное для управления.

Запорная. Это промышленный трубопроводный армопояс, применяемый для перекрывания в трубопроводе потоков веществ в жидком и газообразном состоянии. Он необходим, чтобы эти вещества перемешались, причем она обеспечивает полную герметичность для внешней среды и самого затвора. Это самый чаще всего используемый (применяется в 80% случаях) вид арматуры трубопроводной.
Водозапорная. Применяется для инженерных систем (водоснабжение, отопление, канализация). Сюда входят различные клапаны, краны, затворы и необходимые для них электроприводы.
Затворы представляют собой арматуру трубопроводную с элементом запирающимся или регулирующимся. Они имеют форму диска и могут поворачиваться вокруг оси, которая расположена по отношению к трубопроводу перпендикулярно. Чаще всего затворы используют для установления в гидротехнических конструкциях на магистралях крупных диаметров. Затворами управляют вручную при помощи редуктора или через электропривод, который как раз таки предназначен для дистанционного управления. При помощи электропривода возможно выполнить остановку запорного устройства при его нахождении в любом положении. Возможно автоматическое отключение электродвигателей во время аварий и так далее. При обращении к подробной характеристике электродвигателей можно убедиться в том, что электроприводы рассчитаны только на кратковременный режим работы, хорошим примером служит поворотная заглушка или любая трубопроводного типа.
Задвижки представляют собой запорную арматуру с запирающимся органом, который может двигаться от потока рабочей среды в перпендикулярном направлении. Это одна из самых необходимых деталей. Задвижка имеет как положительные, так и отрицательные стороны. К положительным качествам можно отнести простоту самой конструкции и сравнительно небольшое гидравлическое сопротивление. Крупные габариты составляют недостатки задвижки. К трубопроводу она прикрепляется при помощи фланцев, которые необходимы для достижения герметичности соединений в трубах. Они имеют вид плоских колец с отверстиями для шпилек и болтов. Сегодня производят фланцы разных типов, зависящих от способов их приварки к трубам. Выделяются фланцы плоские приварочные и воротниковые (приварочные встык).
К преимуществам задвижек можно отнести простоту конструкции и сравнительно небольшое гидравлическое сопротивление.

Вернуться к оглавлению

Шаровые краны как альтернатива задвижек

Благодаря своим положительным характеристикам шаровые краны пользуются большой популярностью среди монтажных и строительных организаций.

Сейчас альтернативным способом замены обычных заглушек являются шаровые краны. Самыми простыми видами арматуры запорной являются прогрессивные шаровые краны. Для того чтобы закрыть или открыть такой кран, необходимо его повернуть вокруг оси небольшого шарика, у которого посередине находится отверстие. Стоит заметить, что при всем при этом регулировка мощности потока среды не предусматривается. Благодаря своим положительным характеристикам эксплуатирования, шаровые краны пользуются большой популярностью среди монтажных и строительных организаций, которые в основном специализируются на установлении тепловых систем и других областях.

Трубопроводный тип используется в монтажной организации, водоканале, ЖКХ, промышленных предприятиях и др.

Трубопроводный тип используется в монтажной организации, водоканале, ЖКХ, промышленных предприятиях, энергосистемах, аграрном хозяйстве и в других государственных и частных структурах. Отсюда такой большой спрос на данную продукцию среди подобных фирм-потребителей. Разновидности в запорных видах в применении могут привести к появлению массы различных технических вопросов, решить которые правильно помогут только профессиональные специалисты. Именно поэтому любое предприятие должно быть очень внимательным при осуществлении выбора деталей для трубопровода, к примеру, при выборе отводов. Дело в том, что использование некачественного трубопровода может привести к серьезным авариям и тяжелым последствиям.

Вернуться к оглавлению

Назначение арматуры промышленной трубопроводной

Арматура промышленная трубопроводная нужна для распределения, отключения, сброса или регулирования газообразных, жидких, порошковых, газожидких потоков рабочей среды.

Промышленной трубопроводной арматурой именуется ряд устройств, которые предназначены для установления на трубопроводах, различных сосудах и агрегатах. Главной задачей ее эксплуатации является управление. Она нужны для распределения, отключения, сброса или регулирования газообразных, жидких, порошковых, газожидких потоков рабочей среды, применяя способ уменьшения или увеличения площади проходного сечения.

По способам эксплуатации можно выделить два основных параметра: размер номинальный (проход условный) и давление номинальное (условное).

Условный проход является параметром, характеризующим элементы соединения трубопровода. Номинальный размер арматуры имеет миллиметровый способ измерения, который примерно равен диаметру внутренней площади элемента, который присоединяется.
Номинальное давление является параметром, характеризующим максимально-избыточное давление в системах во время рабочей среды в 20 градусов. Это помогает обеспечить некоторым соединительным элементам срок эксплуатации. Значение и обозначение такого давления должно соответствовать номиналу, который указан и ГОСТ.

Вернуться к оглавлению

Классификация арматуры трубопроводной промышленной

Промышленная (общепромышленного назначения). Данный вид применяется во многих отраслях, к ней нет специальных требований у конкретных заказчиков.
Специальная (специального назначения). Данный вид специально разрабатывают и выполняют, учитывая требования заказчиков, применяя их к определенным условиям применения.

Более подробные классификации будут рассмотрены чуть ниже.

Вернуться к оглавлению

Классификация арматуры трубопроводной промышленной по области применения

Трубопроводная общего назначения. Подходит для использования в любой промышленной сфере и отрасли. Имеет серийный выпуск.
Трубопроводная для особых условий работы. Находит применение в энергетических системах, которые имеют высокие характеристики технологии. Помимо этого, данный тип промышленной арматуры имеет широкое применение при установке трубопроводов с использованием транспортировки агрессивных и высокотоксичных сред работы.
Специальная промышленная. Разрабатывается и производится только по отдельным заказам специальных предприятий и ведомств. Применяется в судовых энергетических установках, объектах Минобороны, атомных электростанциях и так далее.
Судовая и транспортная. Создается для использования в отраслях транспорта, в особенности имеет широкое использование в судостроении. К данному типу арматуры предъявляют очень высокие технические требования, которые учитывают габариты, массу изделия и вероятность использования и применения арматуры трубопроводной в разных зонах климата и прочие характеристики.
Сантехническая трубопроводная промышленная. Используют в комплектациях бытовых оборудований, чтобы обеспечить их функциональность. Такой тип арматуры отличается небольшим диаметром и во время использования не отличается трудностями применения. Выпуск такой арматуры выполняется поточными линиями. Во время производства отдельное внимание уделяется отдельным потребительским характеристикам, в основном дизайну изделия.

Вернуться к оглавлению

Классификация арматуры по функциональности

Арматура делится на несколько разновидностей.

Запорная. Функциональным назначением такой арматуры является полное открывание и перекрывание потоков в трубопроводе. Использование данного вида арматуры происходит с ее техническими требованиями.
Трубопроводная регулирующего типа. Используется для регулировании параметров рабочих сред. К арматуре регулирующего типа относятся регуляторы давления, уровня жидкости, различные регулирующие клапаны, дроссели и прочие.
Смесительно-разделительная (краны и клапаны). Необходимы для смешивания потоков рабочей среды и их перенаправления в нужном направлении.
Промышленная предохранительного типа. Нужны для автоматических видов защиты от лишнего давления в трубопроводах и оборудованиях. Во время использования предохранительного типа арматур аварийные ситуации предупреждаются за счет сброса из систем избытков рабочей среды. Самыми наиболее часто используемыми видами данного типа арматур являются предохранительные клапаны и устройства, мембранные разрывные устройства и перепускные каналы.
Защитного типа (обратные и отключающие клапаны). Обеспечивают автоматическую защиту от сбоев в связи с изменениями параметров и направления потоков. Во время использования защитных арматур аварийные ситуации предупреждаются выполнением без выброса избытка рабочей среды.
Трубопроводная фазоразделительного типа. Используется при необходимости организовать автоматическое разделение рабочих сред, учитывая их текущее состояние и фазу. Самыми широко используемыми видами арматуры данного типа являются маслоотделитель, воздухоотделитель, конденсатоотводчик, газоотделитель и так далее.

Вернуться к оглавлению

Конструктивные особенности арматуры

Промышленная арматура делится на несколько классификаций: задвижка, вентиль, кран, затвор.

Классификация арматуры промышленной трубопроводной по конструктивным особенностям. Выделяются следующие типы арматуры:

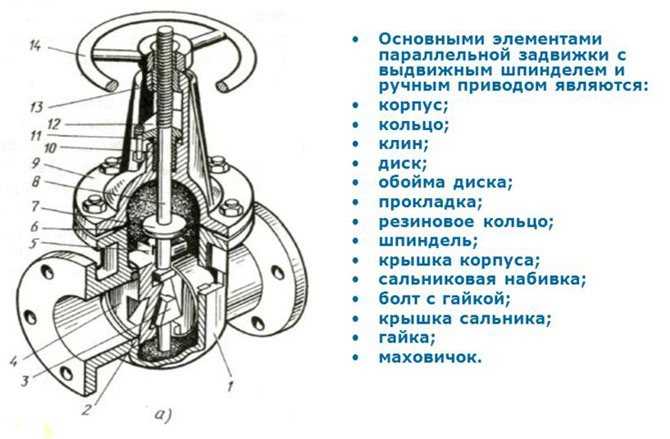

Задвижка. Данный тип арматуры трубопроводной перемещается в перпендикулярном направлении по отношению к направлению потока рабочей среды. Чаще всего используются как запорные арматуры.
Вентиль (клапан). Запорный или регулирующий орган перемещается в параллельном направлении по отношению к оси потока. Разновидностью данного типа арматуры является мембранный клапан, в котором роль запорного элемента выполняет мембрана, фиксируемая между крышкой и корпусом с внешней стороны. Мембрана уплотняет запорный орган, корпусные детали и подвижные элементы по отношению к внешней среде.
Кран. Запорный или регулирующий орган промышленной арматуры имеет форму части или самого тела вращения. Он может поворачиваться вокруг своей оси и размещается по направлению потока в произвольной форме.
Затвор. Тип арматуры с регулирующим или запорным органом в форме диска, который может поворачиваться вокруг оси (но не своей).

Условное давление рабочей среды имеет следующие показатели:

ниже 0,1 МПа у вакуумной арматуры;
0-1,5 МПа при низком давлении;
1,5-10 МПа у арматуры среднего давления;
10-80 МПа при высоком давлении;
80 и выше МПа у трубопроводной арматуры при сверхвысоком давлении.

Вернуться к оглавлению

Способы присоединения арматуры к трубопроводам

Существует несколько способов присоединения арматуры: муфтовый, ниппельный, приварочный, спосостяжной, фланцевый, цапковый, штуцерный.

Классификация промышленной арматуры трубопроводной по способу присоединения к трубопроводам. Отличаются следующие виды арматуры, зависящие от способов крепления к трубопроводу:

Муфтовый способ. Присоединение с помощью муфты с внутренней резьбой.
Ниппельный способ. Присоединяется с помощью ниппелей.
Приварочный способ. Данный способ осуществляется с помощью использования сварки. Этот метод отличается как большим количеством достоинств, так и недостатков. Преимущества способа в качественной приварке арматуры, гарантирующей надежность всех соединений. Данный способ не потребует последующего дополнительного обслуживания, например, не понадобится подтягивать фланцы как при выполнении фланцевых соединений. Недостатки в том, что приварка во время работ может привести к определенным проблемам.
Стяжной способ. Крепление выполняется с использованием шпилек и гаек.
Фланцевый способ. Присоединения выполняются с помощью фланцев. Этот способ отличается своими преимуществами и недостатками. Среди достоинств следует отметить многократность установления и снятия арматуры, прочность выполненных соединений, а также эксплуатация в ситуации применения разных диапазонов проходов и давлений. Среди недостатков выделяется ослабление креплений, что ведет к потере герметичности соединений, и большие габариты и масса.
Цапковый способ. Присоединение арматуры к трубопроводу осуществляется по наружной резьбе под уплотнение с буртиком.
Штуцерный способ. Прикрепляется с помощью штуцеров.

Вернуться к оглавлению

Герметизация трубопроводной арматуры

Сильфонный вид арматуры используется с целью уплотнения подвижных деталей.

Классификация арматуры трубопроводной по способу герметизации.

- Мембранный вид. Герметичность достигается с помощью уплотнения корпусных элементов, подвижных элементов соединения по отношению к внешней среде. Помимо всего этого, уплотнение в затворе позволяет обеспечить арматура мембранная;
Сальниковый вид. Обеспечивает уплотнение относительно внешней среды у штока или шпинделя. Герметичность достигается при использовании сальниковых набивок, которые находятся в контакте со штоком или шпинделем;
Сильфонный вид. Используется с целью уплотнения подвижных деталей (штока и шпинделя) при использовании сильфона, который является чувствительным и силовым элементом всей конструкции.

Вернуться к оглавлению

Классификация арматуры трубопроводной по способу управления

Промышленная арматура делится на управляемую и автоматическую.

Дистанционный вид. Особенностью арматуры при дистанционном управлении является полное отсутствие органов управления. В данном случае связь с органом управления обеспечивается при использовании переходных элементов, таких как штанга, колонка и прочие.
Приводной вид. Управление происходит с помощью приводов непосредственно или дистанционно.
Промышленный вид. Автоматическое управление арматурой происходит без помощи оператора, с помощью непосредственного влияния на чувствительный или силовой элемент самой рабочей среды. В качестве управления могут быть использованы сигналы, которые будут поступать в привод от приборов или устройств АСУ.
Ручной вид. Управление происходит при помощи оператора.

Класс герметичности в затворе является одним из самых главных и основных параметров арматуры промышленной трубопроводной. В нашей стране существуют определенные классы герметичности, которые соответствуют определенному ГОСТу. Стоит обратить внимание на некоторые факты. Для запорной арматуры класс герметичности должен быть указан в технических условиях. Испытательную среду для определения герметичности необходимо выбирать в зависимости от того, для чего предназначен армопояс и чему он должен соответствовать.

Вернуться к оглавлению

Параметры арматуры трубопроводной

Во время выбора необходимого вида или типа арматуры трубопроводной необходимо учитывать ее основные параметры.

Во время выбора необходимого вида или типа арматуры трубопроводной необходимо учитывать ее основные параметры:

Давление номинальное. Это наивысший показатель рабочего давления при рабочей температуре 20 градусов.
Диаметр номинальный. Это параметр, который применяется для систем трубопроводов как качественная характеристика всех присоединяемых частей арматуры.
Давление рабочее. Это наивысшее избыточное давление, с которым возможно осуществление работы арматуры при данной температуре и выбранных материалах.
Давление избыточное максимальное. Это максимальное давление во время соблюдения нормальных условий эксплуатации.
Рабочий процесс в нормальном протекании. Это условия, когда соответствующая температура и давление обеспечивают безопасность работы.
Давление расчетное. Это избыточное давление, когда можно провести расчет на прочность сосуда.

Вернуться к оглавлению

Применение промышленной арматуры

В зависимости от рабочих свойств среды и параметров, арматуру трубопроводную необходимо выбирать согласно действующим каталогам и НТД. Клапаны регулирующие выбираются в соответствии с техническими условиями или же по соответствующим специальным каталогам на трубопроводную арматуру. Клапаны предохранительные и пружины к арматуре выбирают по нормативно-техническим документам, действующим на данный момент.

Применение арматуры из сталей легированных и углеродистых разрешено в средах, где скорость коррозии не превышает 0,5 мм за год. В тестах, где скорость коррозии выше данной отметки, советуют выбирать арматуру, опираясь на рекомендации специальных научно-исследовательских организаций.

Арматуру трубопроводную необходимо выбирать согласно действующим каталогам и НТД.

Применение любой арматуры должно соответствовать всем требованиям ГОСТ. К примеру, арматуру из чугуна (ковкого и серого) нельзя использовать в случаях, когда трубопроводы работают в режиме резкой перемены температуры, когда происходит значительное охлаждение арматуры из-за дроссель-эффекта; когда трубопровод работает при температурах ниже нуля градусов, а транспортируемое вещество способно замерзать. Если трубопровод работает при температуре ниже 40 градусов, необходимо в работе использовать арматуру из сплавов, легированных сталей, цветных металлов.

Для газообразных и жидких аммиаков возможно применение только специальных аммиачных арматур из ковкого чугуна.

Запорная арматура, с примерным проходом больше 400 мм, может использоваться только с механическим приводом.

Запорная арматура, с примерным проходом больше 400 мм, может использоваться только с механическим приводом. Тип привода определяется в соответствии с нормативными требованиями процесса. Запорная арматура с электроприводом может использоваться только с дублирующим ручным управлением. А в гидроприводе арматуры может находиться только незамерзающая и негорючая жидкость, которая соответствует всем условиям использования. Чтобы исключить возможность выпада конденсата в пневмоприводе в зимний период, рабочий агент должен быть высушен. Такая быстродействующая арматура должна соответствовать всем требованиям безопасности ведения технологического процесса.

Во время применения ручного привода возможно использование дистанционного управления арматурой при помощи шарниров, цепей и так далее.

Вернуться к оглавлению

Требования к применению промышленной трубопроводной арматуры

Каждая деталь арматуры должна быть без недостатков и дефектов, которые могут повлиять на плотность и прочность во время ее использования.

Устанавливаемая на трубопроводы с высоким давлением, она должна быть изготовлена в соответствии со всеми рабочими чертежами, в строгом соблюдении всех технических условий на данный вид арматуры. Каждая деталь арматуры должна быть без недостатков и дефектов, которые могут повлиять на плотность и прочность во время ее использования.

Штамповки, литье, поковки должны в обязательном порядке проходить обязательный контроль. Необходимый контроль проводится и для концов патрубка литой арматуры приварного типа. Невозможно допустить срывов у резьбы втулок, шпинделей, а также у наружной резьбы патрубка корпуса и фланца. Данная резьба должна быть метрической, с закругленной формой впадины.

Недопустимо использование литой арматуры для трубопроводов с давлением выше 35 МПа. Недопустимо в трубопроводах с высоким давлением использовать арматуру с фланцами, которые имеют гладкую уплотнительную поверхность.

Сборка промышленной трубопроводной арматуры, ее испытания и приемка деталей проводятся только по техническим условиям в ситуации соблюдения всех инструкций изготавливающего завода, которые с тщательностью должны проверяться в течение всего процесса изготовления по заявленным стандартам и нормам.

Трубные фитинги для трубопроводной и сантехнической промышленности

Трубные фитинги определяются как компоненты трубопровода, которые помогают прокладывать трубы для изменения направления, изменения размера и ответвлений. Отводы трубопроводов, переходники трубопроводов, тройники, соединения Olet, заглушки, крестовины и т. д. являются трубными фитингами и широко используются как в трубопроводной, так и в сантехнической промышленности. Различные фитинги выполняют разные функции в зависимости от компоновки или технологических требований. Трубопроводная арматура изготавливается отдельными позициями и приобретается отдельно. Трубопроводная арматура соединяется с трубопроводом с помощью различных концевых соединений . Фитинги для труб играют важную роль в правильном функционировании труб и трубок в различных областях применения. В этой статье мы рассмотрим обзор различных типов фитингов, используемых в трубопроводной, трубопроводной и сантехнической промышленности.

Типы трубных фитингов

Различные типы трубных фитингов используются в производстве труб, сантехники и трубопроводов в качестве ответвлений или других встроенных компонентов трубопроводов. Общие фитинги для труб, которые широко используются в промышленности, перечислены ниже.

Piping Elbow
- 90 ⁰ Elbow
- 45 ⁰ Elbow
- Long Radius Elbow
- Short Radius Elbow
Tee-Connection
- Equal Tee
- Тройник-переходник
- Тройник с решеткой
Переходник
- Концентрический переходник
- Эксцентриковый переходник

3 трубы

004

Coupling

Half Coupling
Full Coupling
Reducing Coupling

Adapters

Olet-Connections

Weldolet
Sockolet
Elbowlet
Thredolet
Nipolet
Latrolet
Sweepolet
Flageolet

Трубопроводная арматура

Задвижка
Шаровой кран
Проверка клапана
Подключенный клапан
Иглуный клапан
Клапан бабочки
Глобус Клапан
. Защитой клапан
. Соленоидный клапан
.
Крышка трубы
Ниппели
Заглушка
Втулка
Фланцы трубы
14
Объединение расширения
Паровые ловушки
Длинной радиус Бенд
- 3-D Bends
- .
Однако обратите внимание, что если труба или трубопровод изгибаются в цеху по изготовлению труб для изменения направления, это не фитинг. Фитинги для труб всегда являются отдельными элементами от трубы. Нажмите на слова, выделенные жирным шрифтом и курсивом выше, чтобы узнать об этих элементах подробно, поскольку я уже публиковал отдельные статьи о них. Остальные фитинги мы обсудим в следующих параграфах.
На следующем изображении (рис. 1) для справки показаны различные типы фитингов.
Рис. 1: Фитинги для трубопроводов и сантехники
Штуцер/штуцер/фитинг
Штуцер – это специальный тип фитинга, который соединяет две трубы и может быть легко отсоединен без какой-либо деформации трубы. Они обеспечивают надежную герметизацию и простую сборку и разборку. В фитингах для труб они широко используются в основном для труб малого диаметра и сантехники. Трубные соединения изготавливаются из углеродистой стали, нержавеющей стали, чугуна, меди, никеля, алюминия, пластика и сплавов в зависимости от температуры и требований к обслуживанию.
Трубное соединение состоит из трех частей; Мужской конец, гайка и женский конец. Охватываемый конец имеет резьбу внутри, тогда как резьба находится снаружи на охватываемой концевой части. Гайка обеспечивает необходимое давление и герметизирует соединение. На рис. 2 представлены типичные соединения труб, используемые в производстве фитингов.
Рис. 2: Соединения труб
Переходники для труб
Переходники в качестве трубных фитингов используются для соединения разнородных труб. Переходники для труб доступны в различных типах для различных применений. Поэтому при заказе следует проявлять осторожность, чтобы получить правильный тип. Они классифицируются как: переходники с замком, переходники со смещением, переходники с наружной резьбой, переходники с внутренней резьбой, переходники с прямой резьбой и т. Д. Они находят свое применение в большинстве случаев в санитарных трубах для сантехнических применений. Обычно они изготавливаются из стали, чугуна, полимеров, латуни, алюминия, бронзы и меди.
Рис. 3: Переходники для труб
Соединения с отводом для труб
Отвод для труб представляет собой самоусиливающееся ответвление, используемое для соединения ответвлений небольших труб от магистральных труб большего размера. Это альтернатива разветвлению трубы к трубе. Они специально разработаны компанией Bonney Forge. В местах, где переходной тройник недоступен, широко используются патрубки. Патрубки для трубопроводов разработаны на основе MSS SP-97 или ASME B31.3. Доступны различные типы трубных олетов. Широко используемые олеты для трубопроводов:
Weldolet: Это ответвление 90 ⁰, доступное для размеров 2″ и более. Фитинги Weldolet подходят для классов высоких температур и давлений и широко используются в трубопроводной промышленности. Weldolets доступны в двух размерах; полный размер и уменьшенный размер. Тем не менее, уменьшение размера является наиболее широко используемой приварной головкой.
Муфта: Муфта также является 90 ⁰ ответвлениями, но они используются для соединения труб малого диаметра, сваренных враструб, с коллекторами труб большего диаметра, сваренными встык. Как и свардолет, они также бывают полноразмерными и уменьшенными.
Резьбовой штуцер: Резьбовые штуцеры 90 ⁰ подходят для соединения резьбовых фитингов малого диаметра с соединениями трубопроводов для сварки встык.
Рис. 4: Соединение Weldolet, Socket и Threadholet
Аналогично, существуют другие фитинги с отверстиями для труб, такие как Elbolet, Nipolet, Latrolet, Flexolet, Flangolet, Sweepolet и Coupolet. Их графическое изображение представлено на рис. 5.
Рис. 5: Различные фитинги для трубопроводов
Крестовина для трубопроводов
Крестовина также популярна в качестве четырехходового фитинга, поскольку она состоит из одного входного и трех выходных патрубков или наоборот. Они не так популярны в нефтяной и газовой промышленности и используются редко. Они используются в системах пожаротушения. В крестовинах трубопроводов четыре соединения трубопроводов сходятся в одной общей точке.
Тройник
Тройник также называется боковым соединением. название wye появилось потому, что оно напоминает букву «Y». Такие типы трубной арматуры используются в дренажных системах и имеют отвод под углом 45 градусов, чтобы обеспечить плавный поток воды. Фитинги такого типа имеют низкие потери на трение и очень низкую турбулентность.
Рис. 6: Соединения крестовиной и звездой
Заглушки и заглушки
Заглушки и заглушки — это фитинги для труб, которые используются для закрытия концов труб. Они закрывают концы труб и обеспечивают герметичность. Они широко используются в тупиковых концах труб или в будущих соединениях.
Втулка
Втулки в качестве трубных фитингов объединяют трубы разных размеров. Они уменьшают больший размер до размера меньшей трубы. По сравнению с соединением или муфтой втулки занимают очень мало места.
Отводы с большим радиусом
Отводы с большим радиусом используются в трубопроводах для транспортировки жидкостей, требующих очистки скребками. Такие фитинги имеют очень меньший перепад давления и плавный поток благодаря большому радиусу и плавному изменению направления. Наиболее распространенными изгибами труб с большим радиусом являются изгибы труб 3D и 5D, где D — размер трубы.
Зазубрина
Зазубрина — это полезный фитинг, используемый в водопроводной системе. Зазубрины соединяют гибкую трубку с трубами. Они имеют конец с наружной резьбой на одной стороне, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку.
Типы трубных фитингов в зависимости от использования/назначения
В зависимости от использования трубных фитингов их можно классифицировать следующим образом:
- Типы трубных фитингов для удлинения или окончания участков трубопровода
  - Муфты
  - Переходники
  - Колпачки
  - Заглушки
- Фитинги для изменения направления
  - Колена
  - Отводы
  - Тройник
    - Pipe fitting types to connect two or more pipes
      - Tees
      - Cross
      - Side-inlet Elbows
      - Wyes
    - Pipe fittings for size change
      - Reducers
      - Bushings
      - Couplings
      - Тройник-переходник
    - Фитинги для регулирования расхода
      - Клапаны
    Критерии выбора фитингов
    Для выбора надлежащих фитингов необходимо учитывать различные факторы. Некоторые из них перечислены ниже для справки:
    - Материалы конструкции: Материал трубной арматуры должен быть совместим с условиями эксплуатации и температурой. Обычно выбирается такой же материал, как и материал трубы.
    - Типы торцевых соединений: Покупатель должен знать о типах торцевых соединений перед покупкой любого фитинга.
    - Тип фитинга: Фитинги также различаются по типу фитинга, например, резьбовые или скользящие, с наружной или внутренней резьбой. Таким образом, покупатель несет ответственность за выбор правильного типа фитингов для труб.
    - Размер фитинга трубы: размер фитинга должен быть известен до выбора фитинга. Обычно внешний диаметр или внутренний диаметр соединительной трубы определяют размер фитинга.
    - Ассортимент или толщина: Фитинги для труб также доступны в различных диапазонах толщины, как и трубы. Таким образом, перед выбором фитинга трубы необходимо убедиться в толщине.
    - Номинальное давление: Внутреннее давление также является важным фактором для правильного выбора фитингов.
    - Трубная арматура Стандарты и коды: Для трубной арматуры доступны различные коды и стандарты. Покупатель должен выбрать правильный перед размещением заказа. Например, ASTM, ASME, DIN, BSP, MSS, ISO и т. д. являются определенными стандартами, установленными для трубных фитингов, и эти стандарты регулируют их конструкцию и использование.
    Стандарты трубной арматуры
    Трубная арматура регулируется следующими нормами и стандартами:
    - ASME B16.9
    - ASME B16.28
    - ASME B16.11
    - ASME B16.1
    - ASME B16.3
    - ASME B16.4
    - ASME B16.5
    - ASME B16.14
    - ASME B16.15
