1. Основные понятия для токаря
2. Разновидности процесса
3. Режимы при токарной обработке
4. Основные параметры
5. Технология растачивания отверстий
6. Схемы обработки отверстий токарным точением

В статье расскажем про режимы и элементы резания при точении, про растачивание отверстий (расточные работы по металлу) на универсальном токарном станке, про основное затрачиваемое время. Также поговорим о том, что это такое, какие схемы и виды используются. Обработка цилиндрических металлических изделий – распространенная и востребованная операция по стали.

Основные понятия для токаря

Данная методика заключается в снятии верхнего слоя со стальной заготовки посредством режущего инструмента. Цель металлообработки – достижение определенных параметров и нужной степени шероховатости.

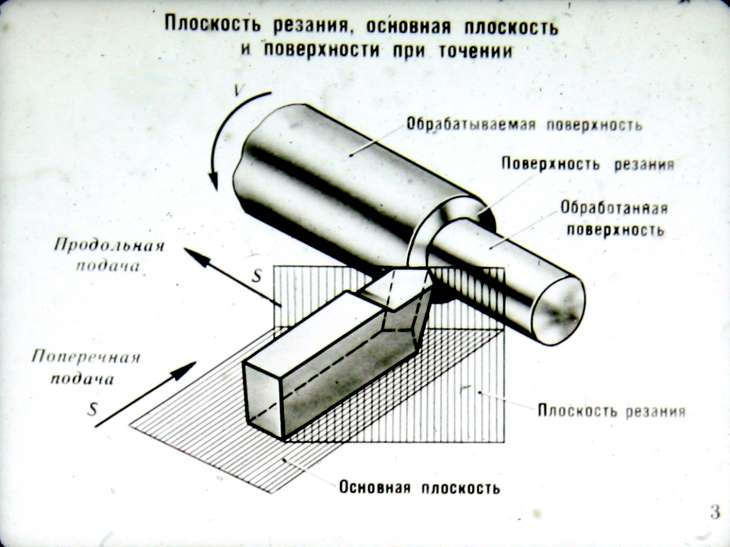

Технология заключается во взаимодействии двух подач – продольной и поперечной, чтобы добиться одновременного вращения изделия и перемещения резца.

Помимо основной задачи на оборудовании можно выполнять ряд второстепенных процессов:

• нанесение внутренней и наружней резьбы;
• разрезание заготовки на две и более частей;
• создание канавок;
• координатно-расточные работы (горизонтальные и вертикальные), то есть тонкое растачивание отверстий;
• шлифование до обеспечения нужной степени шероховатости.

На аналогичных станках выполняют не только металлообработку, обработке подвергаются и другие материалы, в том числе дерево и пластмасса. Но наиболее востребованным является оборудование по стали.

Заготовки могут иметь цилиндрическую, конусообразную форму, в зависимости от того, как направлены полозья. Из них вытачивают такие детали, как:

• валы;
• шайбы;
• гайки;
• кольца для подшипников;
• зубчатые колеса (при наличии зубонарезной установки) и пр.

Технология активно используется как на производстве, так и в домашних условиях. Большинство заводов переходит с ручного управления на автоматизированное посредством ЧПУ – Числовое Программное Управление.

Основные стандарты прописаны в нормативном документе – ГОСТ 25762-83. Здесь указаны нормы работы, а также правила безопасности. Расчет мощности резания при точении и используемая технология выбирается в зависимости от прочности материала, длины заготовки и задач. При обработке чрезмерно длинного вала велика вероятность вибраций, поэтому процедура проводится на низких оборотах.

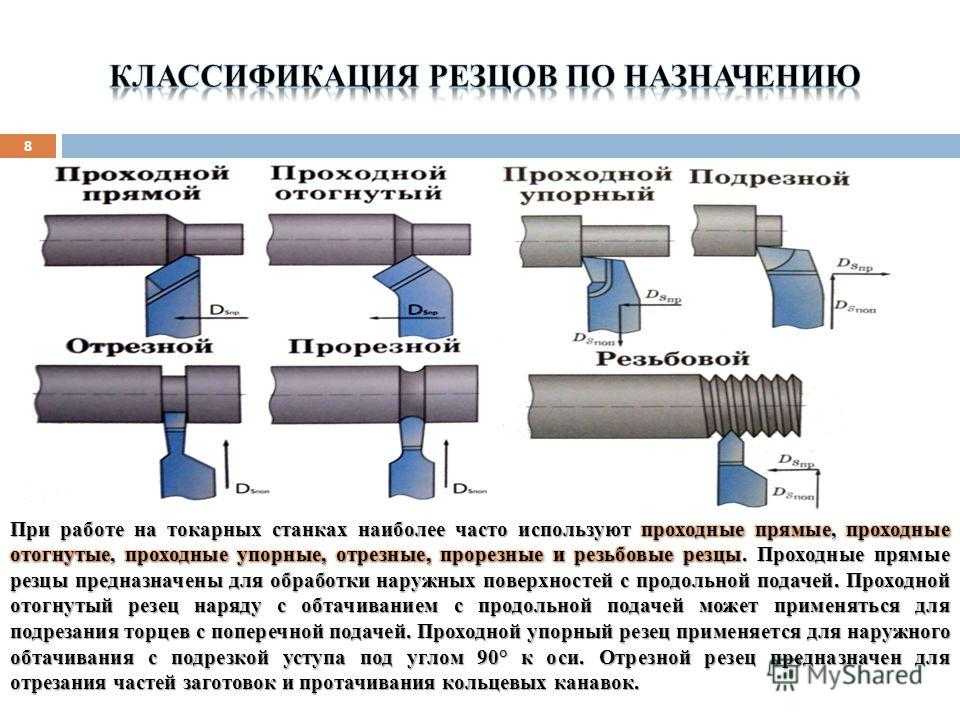

Действия самого станка заключаются в обеспечении вращательного движения (металлическая заготовка крепится с двух сторон) и подачи инструмента, которым может быть резец:

• отрезной;
• резьбовой;
• канавочный;
• расточный;
• проходной;
• фасочный и др.

Рабочая зона отличается повышенным количеством стружки. По этой причине токарные станки с ЧПУ часто оснащают устройством стружкоотведения, а также системой подачи смазки.

После окончания процесса оператор обязательно проводит контрольные измерения. Они заключаются в определении точных размеров посредством предельного калибра (в основном используется на серийном производстве) или штангенциркуля, или другого измерительного инструмента.

Для токаря важно правильно подобрать скорость и инструмент для металлообработки. Он должен быть из высокопрочной стали и всегда наточен. При контакте с металлом происходит значительный нагрев в месте соприкосновения, силы сцепления нарушаются, верхний слой снимается, превращаясь в стружку. Чтобы не убрать лишнее, необходимо оставлять припуски на токарную обработку при черновом и чистовом точении.

Теперь подробнее поговорим о том, какие стадии может проходить одна и та же заготовка.

Черновое твердое точение

Для начала скажем о том, что есть сверхчерновой вариант металлообработки, он же – обдирочный. В процессе обдирки происходит очень высокое напряжение на режущей кромке, в среднем около Q = 800/3000 см3 * мин-1. Первичные деформации происходят с активным выделением тепла и с высокой нагрузкой на сам резец – сила резания доходит до 10 000/60 000 N. Это может вызвать деформирование инструмента с последующим выходом из строя – полная потеря твердости инструментальной стали. Износ происходит быстрее и сильнее, когда деталь была произведена путем отливки или штамповки, поскольку эти методы металлообработки приводят к появлению твердых включений в материале, а удары об них существенно снижают длительность эксплуатации изделия.

При черновом режиме резания при точении фасок данные показатели немного ниже, но также остаются существенными, как и при обдирке. Мы рекомендуем выбирать резец в зависимости от стиля обработки. При непрерывном контакте минимизируется количество ударов, но возрастает выделение тепла и сила резания: по этой причине следует выбирать инструмент с большим пределом термостойкости. Обычно, в таких сплавах минимален процент оксида углерода, это низкоуглеродистые соединения. Они менее прочные, однако хуже подвергаются пластическим деформациям при нагреве.

Прерывистая техника подразумевает меньший контакт с заготовкой, а значит, более длительную эксплуатацию, поскольку шанс деформирования резца снижается. Но из-за циклических механических ударов хрупкий материал может быстро выйти из строя. Для таких черновых работ рекомендуется использовать инструмент из углеродистого сплава.

На данных двух этапах – обдирка и черновое точение, детали не имеют значения. Задача токаря – обтесать монолитный блок стали до необходимых размеров. При этом требуется оставить припуски, необходимые для последующей чистовой металлообработки – около 1 мм на все параметры. Шероховатость при этом не имеет значительного влияния, поскольку она не является конечной.

Получистовая обработка

Она необходима не повсеместно, в ряде случаев этот этап совершенно пропускается. Но когда требуется высокая точность изделия, то работы производятся с дополнительным промежуточным этапом. Берется более узкий резец, который производит снятие мелкой стружки. Отметим, что чем меньше съем слоя, тем дольше срок эксплуатации инструмента. Это обуславливается меньшим контактом поверхностей и, соответственно, уменьшенной выработкой тепла. В результате, деформации режущей кромки незначительны.

Отличительные черты высокоскоростного получистового точения:

• Скорость вращения заготовки и движения резца становится выше.
• Стружка тоньше.
• Контакт – непрерывный (в большинстве случаев).
• Снимается от 20 до 25 процентов припуска.
• Шероховатость 6,3…3,2 Ra.
• Фигура имеет форму, близкую к идеальной.

Отметим, что данная фаза металлообработки необходима для производства миниатюрных изделий, поскольку они имеют высокий класс точности. После изготовления деталь проходит стадию шлифовки и обретает эксплуатационную шероховатость – она значительно меньше исходной.

Операции для чистовой обработки поверхности

В большинстве случаев это итоговые процедуры. После идет только финишная шлифовка, также называемая тонкой.

Интересно, что для данного типа можно использовать те же резцы, что и для обдирки. Это характерно для машиностроения, особенно при обтачивании крупногабаритных валов. Меняется только скорость подачи. Приведем данные в таблице:

Класс чистоты	4	5	6
Скорость подачи, мм/об	0,5-0,9	0,25-0,6	0,15-0,4

Но с учетом большой поверхности нельзя быть уверенным, что один инструмент гарантирует 2-3 классы точности, поскольку естественный износ режущей кромки в ходе использования увеличивается, превышая установленный допуск.

Решить эту проблему можно одним способом – сократить путь, который проходит резец по площади, а добиться этого возможно только увеличением подачи.

Второй вариант – работать широкими резцами на высокой скорости. Необходимо делать два прохода: первый на глубине 0,15 мм, второй – на 0,2 мм. Так можно добиться высоких результатов.

Геометрия режущего инструмента выбирается, исходя из материала. Чем выше предел прочности, тем уже угол кромки.

Чтобы уменьшить трение и тем самым предотвратить термические деформации, рекомендовано использовать смазку. Большинство токарей раньше применяли состав, в который входят:

• 60% олифы.
• 30% скипидара.
• 10% керосина.

Сейчас применяют готовую смазку или концентрат СОЖ. Шероховатость при чистовом точении после второго прохода – 3,2…1,6 Ra. Добиться такой точности (6, 7 класс) можно, используя пластинки из твердой стали марки Т 15 К6 и скорость 100 – 250 м/мин. При таких оборотах на резце не образуются наросты, а значит, нет дефектов.

Если материал заготовки обладает высокой твердостью, то используют сплав Т 15 К4 – он еще более устойчив к температурным изменениям, поэтому можно развивать вращение до 400 – 500 м/мин.

При работе с чугуном применяют керамику. Такие пластины редко используются из-за своей дороговизны и быстрого износа, но для чугунных изделий с максимальным классом точности они не заменимы.

Стоит отметить что в данный момент широкое распространение получили токарные резцы с механическим креплением пластин. На рынке огромный выбор токарных резцов со сменными пластинами и твердосплавных сменных пластин различных форм и сплавов.

Что называется тонким точением: шероховатость и особенности

В ряде случаев процедура полностью заменяет шлифование, поскольку высококлассный токарь может добиться 1 – 2 класса точности и 8 – 10 – чистоты. Процесс срезания тончайшей стружки проходит при максимальной скорости вращения и минимальной подачей. Обязательным условием является хорошая наладка оборудования:

• биение шпинделя (вибрации) не более 0,005 мм;
• число оборотов – не менее 2 000 в минуту;
• точность установки резца не превышает 0,01 мм.

Инструменты изготавливаются из сталей марок ВК2, БКЗМ и Т30К4. Первые две больше подходят для высокопрочных материалов, чугуна.

Добиться высокой точности можно на станках, оснащенных ЧПУ. Компания «САРМАТ» осуществляет продажу и наладку оборудования с числовым программным управлением. При использовании станков с ЧПУ необходимо написать программу изготовления детали, используя G и М коды М команды, и загрузить их в систему ЧПУ.

Режимы при токарной обработке

Токарь выбирает технологию в зависимости от множества факторов:

• материал заготовки, его прочность;
• параметры цилиндра;
• точность наладки станка;
• используемый резец и пр.

В соответствии с этим регулируется скорость вращения, подача и некоторые другие факторы. Рассмотрим ниже.

Основные параметры

В основном они меняются в зависимости от экономической целесообразности процесса, а именно:

• производительности – как много деталей за короткий срок можно изготовить;
• качества – отсутствие дефектов и достижение высокой точности согласно ГОСТ;
• себестоимость и конечная стоимость изделия;
• износ оборудования;
• срок эксплуатации резцов;
• нормы безопасности на производстве.

В связи с этим высокоскоростное точение конуса или цилиндра на токарном станке на пределе возможностей – не всегда выгодное решение. Опишем основные параметры.

Глубина

Это размер срезанной стружки. Его заранее определяют, чтобы оставить припуск. В технических расчетах определяется по формуле: t = (D-d)/2, где:

D – диаметр заготовки; d – размер итоговой детали.

Осуществляется процедура обычно в 2 подхода, отсюда деление глубины резца на два.

Подача

Это поперечное перемещение резца по направляющим. Не всегда высокая скорость – это хорошо. Обычно производительность напрямую зависит от нее, но, к примеру, при повышении класса точности она должна быть невысокой, только так можно добиться правильной шероховатости. Существует продольное точение – это самый стандартный вид, когда вращается заготовка, а инструмент передвигается по линии. Второй тип, когда сам резец имеет два движения – горизонтальное и вращательное, применяется при сверлении и растачивании отверстий.

Скорость

Фактически это то, сколько метров поверхности будет обработано при перемещении режущей кромки на 1 мм. Параметр прямо зависит от количества оборотов заготовки и от подачи. Определяется по формуле:

Скорость резания при точении – таблицы для черновой и чистовой металлообработки:

-

Технология растачивания отверстий

Аналогичная процедура возможна посредством сверления, рассверливания или зенкерования, но такой метод обычно не позволяет достичь максимально верных размеров, а также требует специального оборудования.

Работы позволяют добиться 8 – 10 квалитета точности и 0.8…3.2 мкм шероховатости.

Особенности процесса:

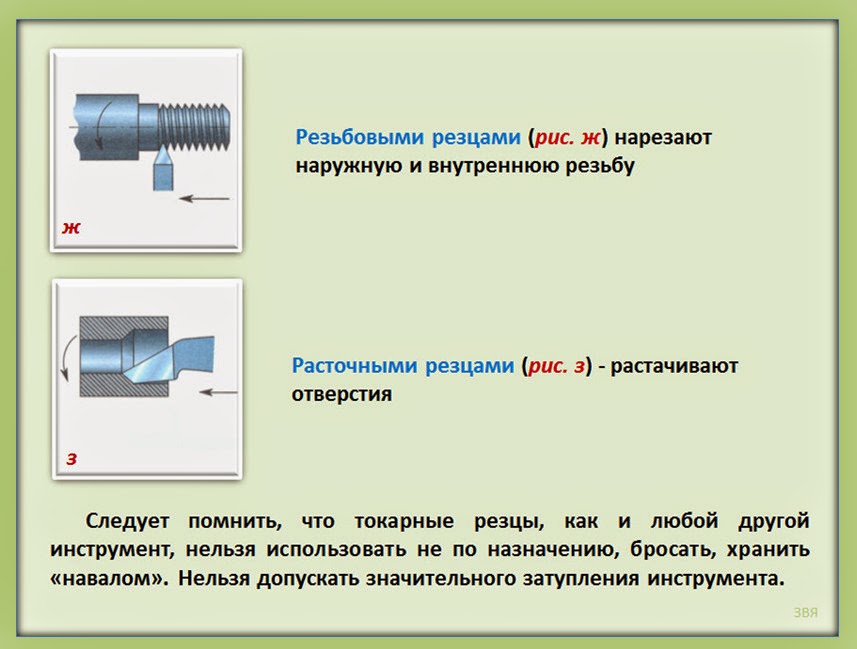

• Токари используют расточные резцы.
• Небольшой съем припуска с заготовки.
• Отведение стружки и подача смазки затруднены.
• Уменьшенная скорость резания.

Схемы обработки отверстий токарным точением

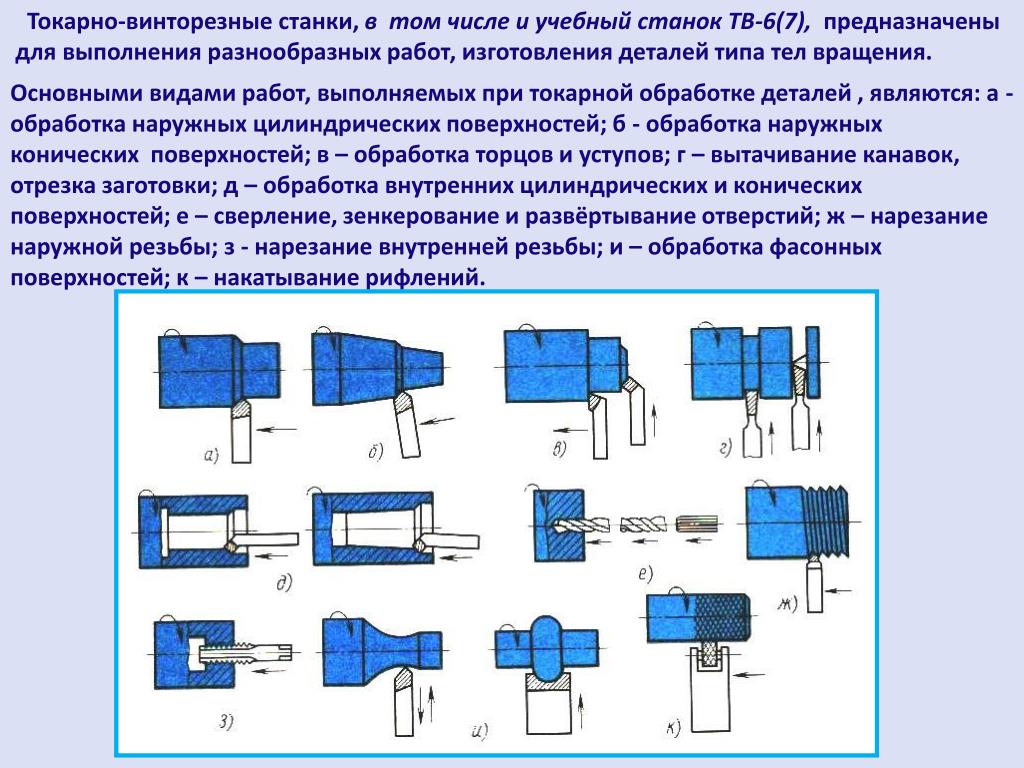

На изображении схематически показаны методы работы с внутренней стороной цилиндра:

Выбирайте универсальное оборудование с ЧПУ от ООО ПКФ «САРМАТ» для высокоточной металлообработки.

Точение с ударом — Ресурс

Определить механическую обработку, выполняемую с ударом на токарном оборудовании, можно по характерному звуку. При этом данный процесс сопровождается выкрашиванием лезвия, что является главной проблемой данного вида обработки. Из-за этого значительно ухудшается стойкость режущего инструмента.

Что представляет собой обработка с ударом? Механическая обработка, в процессе которой резание периодически прекращается, после чего обратно возобновляется, называется точением с ударом. Такая особенность обусловлена геометрическими параметрами заготовки.

Разновидности ударов

Точение с ударом отличается от такого же фрезерования. Об этом свидетельствуют несколько ключевых моментов. Во-первых, разное число пластин, одновременно снимающих стружку при резании: при точении — одна, а при фрезеровании — минимум две. Во-вторых, различное распределение нагрузки по площади режущей кромки: при точении начало взаимодействия заготовки и инструмента происходит с вершины лезвия, а при фрезеровании — с середины. Впрочем, это зависит от главного угла в плане.

Сегодня известно достаточно много вариантов точения с ударом, но в целом, их можно разделить на две основных группы:

• черновое точение отливок и поковок (заготовок, имеющих неравномерный припуск). Подобные условия механообработки считаются тяжелыми, поскольку данный процесс сопровождается повышенным износом пластины. Однако когда приходит время ее заменить, достаточно ослабить прижим и развернуть пластину. На этом этапе на заготовке еще нет ни отверстий, ни пазов, поэтому при выборе инструмента предпочтение отдается тем, которые выполнены без заднего угла из прочного сплава. Обработка ведется на невысоких скоростях;
• чистовое точение. Режущая кромка резца может изнашиваться настолько быстро, что одной пластины хватает всего на несколько деталей. Как правило, это зависит от типа удара, а также от обрабатываемого материала. При износе инструмента замены пластины либо ее разворота недостаточно: потребуется еще размерная поднастройка. Следовательно, смена резца отнимает много времени, отчего страдает производительность. Более того, если оператор своевременно не заменит режущий инструмент, увеличится количество брака.

Особенности обработки различных поверхностей

Чтобы прояснить особенности точения с ударом, следует рассмотреть несколько примеров такой механической обработки:

1. Обработка кольца, внутри которого предусмотрены пазы

В данном случае обрабатываемая деталь — кольцо с внутренними пазами, выполненное из нержавеющей стали, твердость которой не превышает 35 HRC. Вид обработки — чистовое растачивание внутреннего диаметра: допуск H7, шероховатость поверхности Ra0,32. При заданных условиях следует выбрать резец из сплава, подходящего для получистовой обработки стали. Наиболее оптимальная скорость резания — 30% от рекомендованной. Большее снижение данного параметра резания приведет к ускорению износа режущей кромки.

2. Растачивание заготовки с пазом, выполненной из алюминия

Главное требование — чистота обработки Ra0,32. Основная проблема, характерная для прерывистого резания деформируемого алюминия — наростообразование. Стандартный метод борьбы с ним предполагает увеличение скорости резания, а это совершенно не подходит в рассматриваемом случае: увеличивается выкрашивание инструмента, влекущее за собой ухудшение шероховатости обрабатываемой поверхности. Самое правильное решение — замена твердосплавной пластины на пластину из поликристаллического алмаза, к которому практически не пристает нарост.

3. Растачивание сырых кулачков

Следует сразу отметить, что эта задача не из легких. Кулачки отличаются изменением диаметра, обеспечивающем точное базирование в трехкулачковом патроне. Чтобы выполнить это изменение, в конце прохода станочник меняет направление резца на X+ (инструмент при этом должен быть рассчитан на профильную обработку). Чаще всего в данном случае используются пластины из сплава, предназначенного для чистовой металлообработки. Для повышения стойкости пластины, необходимо увеличить скорость резания.

В любом случае, при точении с ударом крайне нежелательно использовать охлаждающую жидкость. Это обусловлено появлением термических трещин на пластине инструмента из-за частого нагрева и охлаждения режущей кромки. Механическая обработка без СОЖ требует применения пластин из сплава, обладающего высокой износостойкостью и, как следствие, небольшой прочностью. Наиболее оптимальный выход из этой ситуации — приобретение пластин из разных сплавов, чтобы в дальнейшем провести необходимые испытания и отладку режимов.
