Приспособления для фрезерования: расширяем функционал ручного фрезера

Расширить функциональные возможности ручного электроинструмента, сделать его использование более удобным, комфортным и безопасным позволяют приспособления для ручного фрезера. Серийные модели таких устройств стоят достаточно дорого, но можно сэкономить на их приобретении и сделать приспособления для оснащения фрезера по дереву своими руками.

Различного рода приспособления могут сделать из ручного фрезера по-настоящему универсальный инструмент

Основная задача, которую решают приспособления для фрезера, заключается в том, чтобы инструмент располагался по отношению к обрабатываемой поверхности в требуемом пространственном положении. Некоторые наиболее часто используемые приспособления для фрезерных станков входят в стандартную комплектацию такого оборудования. Те же модели, которые имеют узкоспециализированное назначение, приобретаются отдельно или изготавливаются своими руками. При этом у многих приспособлений для фрезера по дереву такая конструкция, что изготовить их своими руками не представляет особых проблем. Для самодельных приспособлений для ручного фрезера даже не потребуются чертежи – вполне достаточно будет их рисунков.

Среди приспособлений для фрезера по дереву, которые можно изготовить и своими руками, есть целый ряд популярных моделей. Рассмотрим их подробнее.

Параллельный упор для выполнения прямых и фигурных резов

Параллельный упор для фрезерного стола или другой базовой поверхности, позволяющий выполнять в дереве прямолинейные резы относительно данных поверхностей, является одним из самых популярных приспособлений и входит в стандартный комплект многих моделей. Используя такое приспособление, базовым элементом для которого, кроме рабочего стола, может выступать боковая сторона обрабатываемой детали или направляющая рейка, выполняют обработку пазов на заготовке, а также осуществляют фрезерование ее кромочной части.

Устройство параллельного упора заводского исполнения

Конструкция параллельного упора для фрезера включает в себя следующие составные элементы:

  • штанги, которые вставляются в специальные отверстия в корпусе фрезера;
  • стопорный винт, посредством которого штанги фиксируются в требуемом положении;
  • винт точной настройки, который нужен для того, чтобы более точно отрегулировать расстояние, на котором ось фрезы будет находиться от базовой поверхности;
  • опорные накладки, которыми приспособление упирается в базовую поверхность (в отдельных моделях параллельных упоров предусмотрена возможность изменения расстояния между опорными накладками).

Чтобы подготовить упор для фрезера к работе, требуется совершить следующие действия:

  • вставить штанги упора в отверстия в основании фрезера и закрепить их в требуемом положении стопорным винтом;
  • ослабив стопорный винт и используя винт точной настройки, отрегулировать расстояние между осью фрезы и опорной поверхностью приспособления.

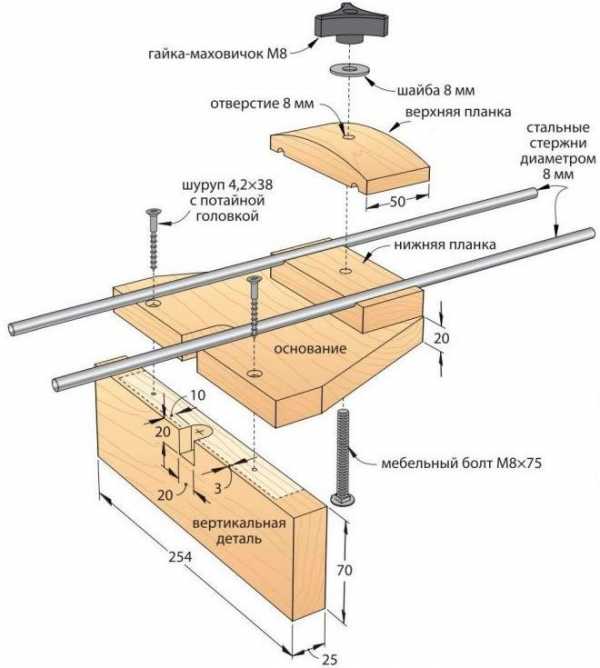

Устройство самодельного параллельного упора из твердой древесины

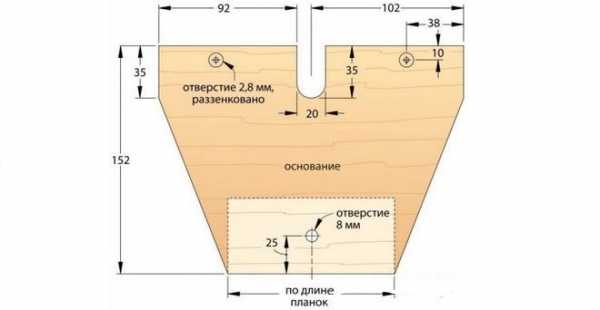

Чертеж основания

Зажимные планки изготавливаются из целой заготовки

Дополнив параллельный упор одной простой деталью, можно использовать такое приспособление для создания в дереве не только прямолинейных, но и криволинейных резов. Такой деталью является деревянный брусок, одна сторона которого прямая, а на второй выполнена выемка округлой или угловой формы. Его располагают между опорными накладками упора и базовой поверхностью обрабатываемой заготовки из дерева, которая имеет криволинейную форму.

При этом, естественно, своей прямой стороной брусок должен упираться в опорные накладки приспособления, а стороной с выемкой – в криволинейную базовую поверхность. Работать с параллельным упором, дополнительно оснащенным таким бруском, следует предельно аккуратно, так как положение самого фрезера в данном случае будет достаточно неустойчивым.

Доработка штатного упора для фрезерования округлостей

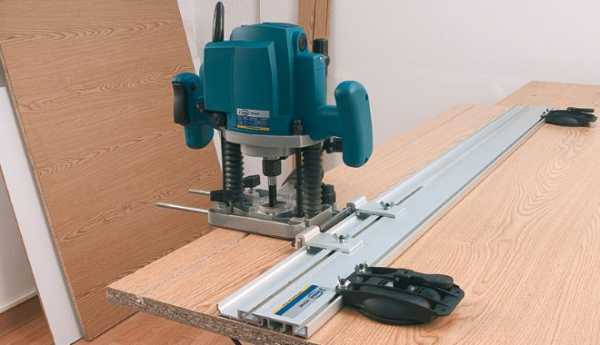

Направляющая шина

Направляющая шина, как и параллельный упор, обеспечивает прямолинейное перемещение фрезера относительно базовой поверхности в процессе обработки дерева. Между тем, в отличие от параллельного упора, такая направляющая для фрезера может располагаться под любым углом к кромке обрабатываемого изделия. Таким образом, направляющая шина может обеспечить возможность точного перемещения фрезера в ходе обработки дерева практически в любом направлении в горизонтальной плоскости. Направляющая шина, оснащенная дополнительными конструктивными элементами, пригодится также при фрезеровании отверстий, располагаемых в дереве с определенным шагом.

Фиксация направляющей шины на рабочем столе или обрабатываемой заготовке обеспечивается специальными зажимами. Если в базовой комплектации приспособления такие зажимы отсутствуют, для этих целей подойдут обычные струбцины. Отдельные модели направляющих шин могут быть укомплектованы специальным адаптером, который часто называют башмаком. Адаптер, соединяемый с основанием фрезера посредством двух штанг, в процессе обработки скользит по профилю шины и таким образом обеспечивает перемещение рабочей головки фрезера в заданном направлении.

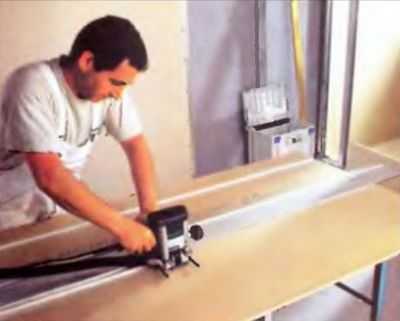

Выборка фрезером паза с использованием направляющей шины

Такое приспособление для фрезерования, как направляющая шина, лучше всего применять в комплекте с фрезерами, опорная площадка которых оснащена регулируемыми по высоте ножками. Объясняется это следующим. В тех случаях, когда опорные поверхности фрезера и шины оказываются в разных горизонтальных плоскостях, что может произойти при слишком близком расположении приспособления по отношению к обрабатываемой заготовке из дерева, регулируемые ножки инструмента дают возможность устранить такое расхождение.

Направляющие приспособления для оснащения фрезера, которые, несмотря на простоту своей конструкции, будут отличаться высокой эффективностью использования, без особых сложностей можно изготовить и своими руками. Простейшее из таких приспособлений может быть сделано из длинного деревянного бруска, который закрепляется на обрабатываемом изделии при помощи струбцин. Чтобы такая приспособа стала еще более удобной, можно дополнить ее боковыми упорами. Если положить и зафиксировать брусок одновременно на двух (и даже более) заготовках из дерева, то можно выполнить фрезерование паза на их поверхности за один проход.

Фрезерование вдоль деревянной планки, закрепленной на заготовке

Основной недостаток, которым отличается устройство вышеописанной конструкции, заключается в том, что точно зафиксировать брусок относительно линии будущего реза непросто. Подобного недостатка лишены направляющие приспособления двух предложенных ниже конструкций.

Первое из таких приспособлений представляет собой устройство, изготовленное из соединенных между собой доски и фанерного листа. Чтобы обеспечить выравнивание данного приспособления по отношению к краю выполняемого паза, необходимо соблюсти следующие условия: расстояние от края упора до края фанеры (основы) должно точно соответствовать расстоянию, на котором используемый инструмент располагается от крайней точки базы фрезера. Приспособление предложенной конструкции применяется в том случае, если дерево обрабатывается фрезами одного диаметра.

Приспособление для выборки пазов фрезером

Для фрезерных операций, выполняемых инструментами различного диаметра, целесообразно применять приспособления другой конструкции. Особенность последних заключается в том, что фрезер при их использовании соприкасается с упором всей подошвой, а не только своей средней частью. В конструкции такого упора присутствует откидная доска на петлях, которая и обеспечивает правильное пространственное положение устройства по отношению к поверхности обрабатываемого изделия из дерева. Назначение этой доски состоит в том, чтобы обеспечить фиксацию упора в требуемом положении. После того как такая процедура будет выполнена, доска откидывается и тем самым освобождает место для рабочей головки фрезера.

Приспособление с откидной планкой

Изготавливая такое приспособление для фрезера своими руками, следует иметь в виду, что расстояние от центра используемого инструмента до крайней точки базы фрезера должно соответствовать величине ширины откидной доски и зазора между доской и упором, если он предусмотрен в конструкции приспособления. В том случае, если при изготовлении данного приспособления вы ориентировались только на край фрезы и край паза, который необходимо сформировать с ее помощью, применять такое устройство можно будет только с фрезами одного диаметра.

Нередко фрезеровать пазы в заготовках из дерева приходится поперек волокон материала, что приводит к образованию задиров. Уменьшить величину задиров позволяют приспособления, которые, прижимая волокна в том месте, где выходит фреза, не дают им отщепиться от поверхности обрабатываемого дерева. Конструкция одного из таких приспособлений состоит из двух досок, которые соединяются между собой шурупами под углом 90°. Ширина паза, выполненного в таком приспособлении, должна совпадать с шириной выемки, создаваемой в изделии из дерева, для чего с разных сторон упора используют фрезы разного диаметра.

Другое фрезерное приспособление, конструкция которого состоит из двух L-образных элементов, фиксируемых на обрабатываемом изделии из дерева струбцинами, требуется для фрезерования открытых пазов и обеспечивает минимальное количество задиров в процессе обработки.

Копировальные кольца и шаблоны

Копировальная втулка для фрезера – это приспособление с выступающим бортиком, который скользит вдоль шаблона и таким образом задает движение фрезы в требуемом направлении. На подошве фрезера такое кольцо может фиксироваться различными способами: прикручиваться винтами, вворачиваться в резьбовое отверстие, вставляться специальными усиками в отверстия в подошве инструмента.

Расчет смещения фрезы при использовании копировальной втулки

Диаметры копировального кольца и применяемого инструмента должны иметь близкие значения, но при этом важно, чтобы кольцо не касалось режущей части фрезы. Если диаметр кольца превышает поперечный размер копировальной фрезы, то такой шаблон для компенсации разницы между его размером и диаметром инструмента не должен превышать размера обрабатываемого изделия.

Фрезерный шаблон, выполненный в виде кольца, может закрепляться на заготовке из дерева при помощи двухстороннего скотча и струбцин, которыми обе его части прижимаются к рабочему столу. Выполнив фрезерование по шаблону, следует проверить, что кольцо в процессе выполнения фрезерной операции плотно прижималось к краю шаблона.

Выборка продолговатого отверстия с помощью шаблона и копировального кольца

Шаблоны для фрезерования можно использовать не только для обработки всей кромки изделия, но и для придания его углам округлой формы. Применяя такой шаблон для фрезера, можно выполнять на углах обрабатываемого изделия из дерева закругления различного радиуса.

Шаблоны, используемые для работы с ручным фрезером, могут оснащаться подшипником или кольцом. В последнем случае необходимо соблюсти следующие условия: кольцо должно точно соответствовать диаметру фрезы или в конструкции приспособления должны быть предусмотрены упоры, которые позволяют отодвигать шаблон от края заготовки и тем самым устранять разницу между радиусами инструмента и кольца.

При помощи шаблонов, которые могут быть и регулируемыми, можно не только фрезеровать кромки обрабатываемого изделия из дерева, но и создавать фигурные пазы на его поверхности. Кроме того, если сделать шаблон соответствующей конструкции, что не представляет больших сложностей, с ним можно будет быстро и точно вырезать пазы для дверных петель.

Вырезание пазов округлой и эллиптической формы

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

  • основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
  • два башмака, которые перемещаются по пересекающимся направляющим;
  • две монтажные штанги;
  • кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

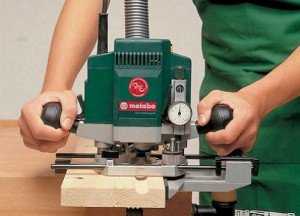

Приспособления для быстрого и качественного фрезерования пазов на узких поверхностях

На вопрос о том, как сделать пазы для дверных петель или замка, сможет ответить любой домашний мастер. Для этих целей, как правило, используются дрель и обычное долото. Между тем выполнить такую процедуру значительно быстрее и с меньшими трудозатратами можно, если взять для этого фрезер, оснащенный специальным приспособлением. Конструкция такого приспособления, при помощи которого на узких поверхностях можно создавать пазы различной ширины, представляет собой плоское основание, фиксируемое на подошве фрезера. На основании, которое может иметь как круглую, так и прямоугольную форму, установлены два штыря, задача которых заключается в том, чтобы обеспечить прямолинейное движение фрезера в процессе обработки.

Основное требование, которому должна соответствовать насадка на фрезер вышеописанной конструкции, состоит в том, что оси направляющих штырей должны находиться на одной линии с центром используемой для обработки дерева фрезы. Если данное условие выполнено, то паз, выполняемый на торце обрабатываемой заготовки, будет располагаться строго по его центру. Чтобы сместить паз в одну из сторон, достаточно надеть на один из направляющих штырей втулку соответствующего размера. При использовании подобной насадки на ручной фрезер нужно следить за тем, чтобы направляющие штыри в процессе обработки прижимались к боковым поверхностям обрабатываемого изделия.

Приспособление для выборки пазов (нажмите для увеличения)

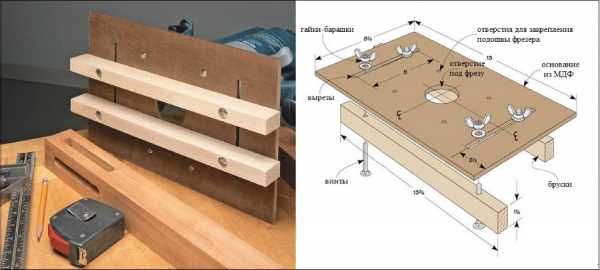

Обеспечить устойчивость фрезера при обработке узких поверхностей можно и без специальных приспособлений. Решают такую задачу при помощи двух досок, которые крепятся с обеих сторон обрабатываемого изделия таким образом, чтобы сформировать с поверхностью, на которой выполняется паз, одну плоскость. Сам фрезер при использовании такого технологического приема позиционируется при помощи параллельного упора.

Фрезерные приспособления для обработки тел вращения

Многие приспособления для ручного фрезерного станка, изготавливаемые пользователями под свои нужды, не имеют серийных аналогов. Одним из таких устройств, необходимость в использовании которого возникает достаточно часто, является приспособление, облегчающее процесс вырезания пазов в телах вращения. Используя такое приспособление, в частности, можно легко и точно вырезать продольные канавки на столбах, балясинах и других изделиях из дерева подобной конфигурации.

Приспособление для нарезки канелюр в балясинах

Фрезе и рамка в сборе
Каретка для фрезера
Делительный диск

Конструкцию данного приспособления составляют:

  • корпус;
  • передвижная фрезерная каретка;
  • диск, при помощи которого выполняется установка угла поворота;
  • винты, обеспечивающие фиксацию обрабатываемой заготовки;
  • стопорный винт.
Если такое приспособление дополнительно оснастить простейшим приводом, в качестве которого можно использовать обычную дрель или шуруповерт, то фрезерованием на нем можно успешно заменить обработку, выполняемую на токарном станке.

Приспособление для фрезерования шипов

Шипорезное приспособление для фрезера позволяет с высокой точностью выполнять обработку деталей, соединяемых по принципу «шип-паз». Наиболее универсальные из таких приспособлений позволяют выполнять фрезерование шипов различных типов («ласточкин хвост» и прямые). В работе такого приспособления задействовано копировальное кольцо, которое, перемещаясь по пазу в специальном шаблоне, обеспечивает точное движение фрезы в заданном направлении. Чтобы изготовить такой копировальный станок своими руками, необходимо в первую очередь подобрать шаблоны пазов, для выполнения которых он будет использоваться.

Несколько дополнительных вариантов расширения функциональности фрезера

Зачем нужно создавать дополнительные приспособления для оснащения ручного фрезера, который и так является достаточно функциональным устройством? Дело в том, что такие приспособления позволят вам превратить свой ручной фрезер в полноценный обрабатывающий центр. Так, зафиксировав ручной фрезер на направляющей (это может быть и направляющая для дрели), можно не только облегчить процесс его использования, но и повысить точность выполняемых операций. Конструкция такого полезного приспособления не содержит в себе сложных элементов, поэтому изготовить его для фрезера и для дрели своими руками не составит большого труда.

Многие домашние мастера, задаваясь вопросом о том, как работать с ручным фрезером с еще большей эффективностью, изготавливают для этого инструмента функциональный рабочий стол. Естественно, использовать такой стол можно и для другого оборудования (например, для циркулярной пилы или электрической дрели).

Закрепленный на подошве фрезера треугольник из фанеры позволяет выполнять скругленные углы на дверях или дверцах

Если в вашем распоряжении нет ручного фрезера, то и такая проблема решается при помощи специальных приспособлений, позволяющих успешно выполнять фрезерование на серийном токарном станке. Используя фрезерное приспособление для токарного станка, можно значительно расширить функциональные возможности серийного оборудования (в частности, выполнять с его помощью обработку плоскостей, делать выборку пазов и канавок, обрабатывать различные детали по контуру). Важно также, что такое приспособление для токарного станка не отличается сложностью конструкции, и изготовить его самостоятельно не составит больших проблем.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Правила работы ручным фрезером по дереву

Статья подготовлена при информационной поддержке http://www.multicut.ru.


Фрезер – это инструмент для обработки пиломатериала, совершающий множество вращений с большой скоростью. Бывает как профессиональное оборудование, например фрезерно-гравировальные станки, так и для самостоятельной обработки, требующей наличия определенных навыков и знаний. Подробная инструкция с обучающим видео на сайте поможет качественно проводить операции по обработке дерева ручным электрофрезером.

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

  1. Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
  2. Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
  3. Изготовление сквозных и слепых отверстий.
  4. Вырезание сложных деталей из дерева, их копирование.
  5. Нанесение надписей, рисунков, узоров на поверхность (гравировка).
  6. Врезка замков и петлей на двери.
  7. Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

  • Фреза
  • Электролобзик
  • ДСП
  • Электрическая дрель и сверла
  • Шаблоны
  • Напильник
  • Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Выбор электрофрезера


Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт. При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза.

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

  • Монолитные
  • Сборные
  • Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

  • Пазовая фреза применяется для формирования пазов.
  • Профильная – для придания кромке декоративного профиля.
  • Кромочная и фальцевая фреза применяются для обработки краев изделия.
  • Галтельная – для вырезания «U»-образной выемки на изделии.
  • Конусная фреза скашивает кромку изделия под углом 45 градусов.
  • Калевочная – формирует закругленную кромку.

Работа ручным фрезером: инструкция для начинающих

Работа с ручным фрезером, видео-уроки которой помогут начинающему мастеру, может показаться сложной только в начале процесса. С приобретением первых навыков к обработке древесины своими руками можно будет приступать смелее.

  1. Работа с ручным фрезером начинается со сборки инструмента. Подходящая по диаметру цангового патрона фреза вставляется в него. При необходимости, сам патрон заменяется на другой по диаметру. Затем хвостовик затягивается в патроне с помощью специального ключа с силой прижима, достаточной для того, чтобы фреза не болталась в нем. После этого зажимается механизм шпинделя, инструмент готов к работе.
  2. Далее устанавливается необходимая глубина фрезерования. Чтобы это сделать, необходимо зафиксировать положение фрезы, надавив на нее. Точная глубина устанавливается с помощью регулятора ограничителя, имеющего несколько степеней.
  3. Скорость работы фрезера устанавливается исходя из данных таблицы из инструкции и параметров материала, а также размера самой фрезы. Работа ручным фрезером по дереву сначала должна производиться на черновом варианте, чтобы опробовать ход инструмента, глубину фрезерования и скорость работы. Правильным ходом фрезерования является движение инструмента от себя на плоской основе, и против часовой стрелки при круговой обработке изделия. Более подробно работа ручным фрезером описана в обучающем видео.

Ручной фрезер: способы работы


В зависимости от типа выполняемой обработки зависит выбор приемов работы ручным фрезером. Далее представлена работа на ручном фрезере (обучающее видео), способы и приемы.

Приемы работы ручным фрезером: формирование пазов

При формировании паза с самой кромки, инструмент следует установить так, чтобы фреза нависала над краем изделия. Далее, она опускается до необходимой глубины и фиксируется, после чего инструмент запускается в работу. После обработки кромки до конца нужно ослабить фиксатор, поднять фрезу, мотор инструмента можно заглушить. Формирование глухого паза производится точно таким же образом, только начинается не с края изделия.

Глубокий паз формируется путем настройки новой глубины фрезы при каждом подходе обрабатываемой площади, глубиной не более 5 мм, при обработке последнего слоя – не глубже 1,5 мм.

Дополнительные способы формирования пазов и уроки работы ручным фрезером (видео на русском) представлены ниже.

Обработка торцевой поверхности

Работа ручным фрезером по дереву (видео ниже) часто сопровождается обработкой торцевой поверхности, при которой нужен чистый кант. Для этого предварительно производится пологий срез, при этом электрофрезер двигается по направлению вращения ножа, а затем против его вращения. После этого торец приобретет четкие очертания.

Обработка при помощи шаблонов

Для формирования криволинейных кромок используются шаблоны с упорным кольцом, которое представляет собой пластиковую пластину, перемещающуюся вдоль шаблона для правильной траектории движения фрезы. Упорное кольцо крепится к подошве фрезера с помощью специальных крепежей. С помощью шаблонов можно копировать деревянные детали в нужном количестве.

Работа ручным фрезером: видео декоративной обработки

Для художественного фрезерования в дополнение к фрезе понадобятся лобзик, тиски, стамеска, полотно из дерева с рисунком. Оно закрепляется на хорошо устойчивой поверхности, а по рисунку проводится электрофрезер, оснащенный специальной режущей насадкой, постепенно снимая слой древесины до достижения необходимого объема орнамента.

stroypomochnik.ru

Работа фрезером требует осторожности и определенных навыков.

Имея в доме столь полезный инструмент, вы сможете самостоятельно изготовить множество полезных и красивых деревянных изделий. Совершенно обыкновенная на первый взгляд деревяшка, может превратиться в изящную полочку. Необработанный брус станет фигурными перилами. Вместо пластиковых фабричных подоконников можно сделать деревянные, с красиво отфрезерованным торцом.
А возможности реставрации старой мебели практически безграничны.
Любой шкаф, тумбочка или табурет, выполненный из массива дерева – может обрести новую жизнь в руках мастера, владеющего приемами работы ручным фрезером по дереву. Используя потрепанное временем изделие в качестве заготовки, достаточно снять пару миллиметров старого слоя, и придать ему новую форму. И вы получите фактически новое изделие.

ВАЖНО! При реставрации деревянных изделий, особенно покрытых лаком или краской – необходимо произвести первичное ошкуривание. Это позволит сберечь дорогостоящие фрезы от ненужного затупления о старую краску.

Прежде чем покупать фрезер, надо узнать, как работать по дереву с его помощью

Для начала определим виды работ, которые можно выполнять фрезером.

  • Изготовление профильных изделий.
  • При помощи специальных фрез можно самостоятельно изготовить массу изделий, которые до этого покупались в магазинах стройматериалов. Штапики, карнизы, облицовочные наличники для дверных коробок или оконных проемов, наконец – плинтуса. Купив необработанный брус или доску по низкой стоимости, вы можете за считанные минуты превратить заготовку в самостоятельное изделие, сэкономив массу средств.

  • Обработка краев изделий. Удобство и возможности фрезера при выполнении такого вида работ неоспоримы.
  • Меняя краевые фрезы, вы можете изготовить просто ровный торец, край с закруглением, фигурный или наклонный профиль. Причем ваше изделие будет эксклюзивным на фоне стандартных фабричных заготовок.

  • Изготовление пазов любой формы.
  • Это могут быть простые технологические выработки прямоугольной формы или декоративные полукруглые узоры.

  • Производство элементов для филенчатых дверей или имитация филенок на ровном деревянном массиве.
  • Изготовление технологических углублений при самостоятельной сборке мебели или установке дверей – окон.
  • С помощью ручного фрезера, такая работа, как врезка петель – превращается в удовольствие. Те, кому приходилось проделывать эту процедуру с помощью стамески и долота, оценят преимущество электроинструмента.

  • Изготовление соединений на шипах.

Сборка деревянных изделий таким способом относится к разряду высокопрочных. Поэтому умение нарезать шипы ручным фрезером высоко ценится среди столяров.

В качестве примера рассмотрим некоторые виды работ по дереву ручным фрезером:

Шиповое соединение «ласточкин хвост»

Шиповое соединение «ласточкин хвост»

В промышленных масштабах нарезка шипов производится на узкопрофильных станках, обладающих большой эффективностью, и не менее высокой стоимостью. Поскольку в домашних условиях нет необходимости массово резать «ласточкин хвост», вполне можно обойтись ручным фрезером и специальным шаблоном.

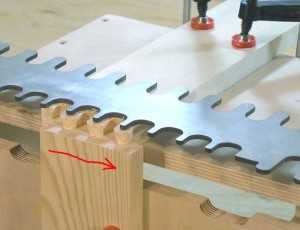

специальный шаблон для шипового соединения

При помощи специальной конусной фрезы, нарезаются шипы с одинаковым шагом на обеих частях заготовки. Поскольку подобные изделия, как правило, изготавливаются из мягких сортов древесины, насадки не приходится часто затачивать, и они долго сохраняют геометрическую форму и размеры.

Поэтому соединение получается без люфтов и очень надежным. Такой тип сращивания углов часто применяется для изготовления ящиков для мебели, различных шкатулок и дверных коробок.
Существует еще «Т» образное соединение «ласточкин хвост».

Т-образное соединение ласточкин хвост

Для него также предусмотрены специальные фрезы, и нет никаких сложностей в изготовлении таких конструкций ручным фрезером. Применяется в основном для изготовления оконных рам с внутренними перемычками.

Выборка четверти

Четверть (фальц) представляет собой выемку по краю заготовки, имеющую прямолинейную форму и проходящую по всей длине. Фрезеровка такого типа предназначена для изготовления дверных коробок и оконных рам. Относится к типовым способам обработки и обычно не представляет особого труда для начинающего столяра. Выполняется, как правило, без шаблона, в качестве направляющей используется кромка заготовки.

Единственное условие – кромка должна быть идеально ровной, в противном случае выбранная четверть повторит все изъяны на торце. Для этого край заготовки предварительно обрабатывается торцевой фрезой с использованием направляющей.

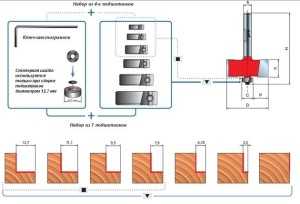

Для такой работы выпускаются специальные фальцевые фрезы, в комплекте к которым идут подшипники разного диаметра, каждый под свою глубину выборки четверти.

Выборка четверти на различную глубину

Если вы производите выборку четверти постоянного размера, имеет смысл приобрести ступенчатую фальцевую фрезу, которая позволяет в один проход выбрать четверть и обработать торец заготовки.

Фреза для фрезерного станка

ВАЖНО! Такой насадкой надо работать с применением шаблона (соответственно и копировального кольца) или, что значительно проще – используя направляющую для фрезера.

Врезка петель и замков.

При самостоятельной установке дверей вы обязательно столкнетесь с проблемой врезки петель и замков. Издревле эта процедура выполнялась с помощью дрели, стамески и острого сапожного ножа. Времени и сил уходило много, и всегда был риск испортить дверное полотно и нанести травму руки. С помощью ручного фрезера и торцевой фрезы можно самостоятельно выбрать углубление под замок и петли не хуже, чем в заводских условиях.

Для этого, помимо собственно фрезера, понадобится шаблон. На мебельных фабриках или столярных мастерских используются промышленные варианты, которые выдерживают изготовление сотен дверей, но и стоимость имеют соответствующую. При разовом применении такой шаблон вряд ли окупится, дешевле обратиться к мастеру. И все-таки есть способ сэкономить средства и получить блестящий результат. Можно изготовить универсальный шаблон самостоятельно, при помощи того же фрезера.

работа фрезером по дереву — изготовление шаблона

Делается он из обрезков МДФ плиты и фанеры толщиной 8-10 мм. Направляющие шаблона имеют продольные пазы для регулировки размера, это позволяет производить работы на разных дверных полотнах.
Технология работы проста – необходимо закрепить дверное полотно обрабатываемой поверхностью наверх, и закрепить шаблон при помощи струбцин.

Затем выставить размер в соответствии с контуром устанавливаемого замка или петель и произвести выборку материала. Разумеется, перед использованием следует откалибровать шаблон и нанести разметку, используя ненужную заготовку, а затем переходить к чистовому дверному полотну.

Основные принципы работы с фрезером для начинающих

  1. Обороты
  2. Большинство деревообрабатывающих электроприборов работают, используя вращение вала. Ручной фрезер не является исключением. Фреза закрепляется в шпинделе (патроне), который при помощи электродвигателя вращается с высокой скоростью.

    Это позволяет достигать гладкости обрабатываемой поверхности, и предотвращает сколы. Неопытные мастера советуют приобретать инструмент с максимальным количеством оборотов, ошибочно полагая, что это улучшает качество работ. На самом деле, оптимальным выбором будет фрезер с регулируемыми оборотами вала.

    Для каждого типа фрезы и тем более для разных сортов дерева требуется своя скорость вращения. При недостаточной скорости поверхность будет рыхлой, и потребует дополнительной обработки наждачной бумагой. Если обороты слишком высокие – могут образоваться сколы, выщерблины, да и дерево в месте контакта с фрезой может обуглиться.Давать советы по выбору оптимальной скорости бессмысленно, необходимо опробовать разные варианты на ненужных заготовках.

    К тому же, у каждого мастера свои секреты, которые приходят только с опытом. Одинаковый инструмент, скорость и материал, в разных руках дают различный результат.

    ВАЖНО! Общее правило при выборе скорости одно – количество оборотов вала обратно пропорционально рабочему диаметру фрезы.

    То есть, чем тоньше насадка – тем выше скорость.
  3. Направление движения
  4. Следующий предмет споров – направление движения фрезера относительно вращения фрезы. Есть мнение, что движение против хода вращения дает более чистый рез и гарантирует отсутствие сколов. При этом фреза как бы прижимается к материалу, и кромка получается более ровной. В некоторых случаях наоборот, такое направление повреждает волокна деревянной заготовки и как бы вспушивает их. Поэтому не бойтесь экспериментировать, оба варианта имеют право на жизнь.

    ВАЖНО! При свободном фрезеровании (без упора и направляющих) инструмент уводит в сторону, противоположную направлению вращения вала.

    Вне зависимости от направления движения – необходимо научиться плавно и без напряжения двигать фрезер при работе. Если прижимать его слишком сильно – движение будет неравномерным. Необходимо от начала и до конца прохода фрезера выдерживать равномерную скорость перемещения.

    ВАЖНО! При остановке или замедлении инструмента, дерево может обуглиться.

  5. Безопасность

Острые кромки фрезы в сочетании с высокими оборотами вращения могут нанести серьезную травму. Поэтому, при работе с электроинструментом следует соблюдать предельную осторожность. Внимательно изучите инструкцию по эксплуатации, и не пытайтесь ее нарушать. Это сбережет и ваше здоровье, и дорогостоящий материал, который вы обрабатываете.

obinstrumente.ru

Что делать ручным фрезером — Мастер в доме

Древесина, пожалуй самый популярный материал для изготовления мебели и различных домашних поделок. Для того, чтобы увеличить возможности по изготовлению сложных деталей, желательно иметь в мастерской ручной фрезер.
С помощью этого инструмента домашний мастер сможет проходить профили на деталях, делать столярные шиповые соединения, изготавливать шпунтованную отделочную рейку и множество других операций.

Кроме древесины, ручной фрезер используется для работы с пластиком, фанерой, МДФ и ЛДСП. Есть два основных вида фрезера, фиксированный триммер и погружной, регулируемый по глубине реза. Погружной инструмент обычно более мощный и он дает намного больше возможностей для работы. Триммер — это небольшой фрезер, который применяется для обработки кромок профильной калевкой, прохода четвертей и пазов.

Съемная фреза, или бита, устанавливается снизу на конце вала и зажимается гайкой с цангой. Фреза крутится против часовой стрелки и соответственно вести фрезер надо против хода фрезы. Овладеть навыками работы может мастер с любым уровнем подготовки, только все секреты сразу не откроются. Возможности инструмента так велики, что новые методы работы можно узнать и через несколько лет близкого знакомства с инструментом. Начало в статье как работать ручным фрезером.

Популярная технология работы. заключается в копировании деталей по специально сделанному шаблону из фанеры или МДФ. Для копирования есть специальные фрезы с подшипником, или используется копировальная шайба, которая в свою очередь крепится винтами на нижней площадке упора.

Кроме прохода профилей на кромках деталей, фрезер позволяет создавать декоративные профили и пазы на плоскости заготовок. Для работы с не слишком широкими досками, используется штатный упор, который входит в комплектацию любого инструмента. В других случаях на поверхности обрабатываемой детали крепится направляющая рейка.
К фрезеру можно быстро собрать циркульное приспособление, для обработки кромки круглых столешниц. Понадобится кусок фанеры с центральной осью на одном конце и фрезер зафиксированный на другом конце планки. Подробнее в статье циркуль для ручного фрезера.

Используя фрезы с опорным подшипником, можно проходить профили на деталях криволинейной формы. Только надо помнить, работать фрезером направляя его только руками вряд ли получится, фреза будет рыскать в стороны и двигаться рывками. Поэтому копиры, направляющие линейки, шаблоны, или фрезы с подшипником обязательны для качественной работы. В дополнение приспособление для фрезера.

Правда есть способы декоративной обработки, где точность линий не обязательна. Например для создания декоративной поверхности в деревенском стиле, можно нарисовать концевой фрезой грубую текстуру проводя линии одна за другой. Лучше всего для этого подходит фреза треугольного профиля с острым концом. Хотя проще сделать грубую текстурную поверхность с помощью жесткой щетки закрепленной в патроне дрели.
В разделе инструменты и приспособления, есть статьи с описанием самодельных кондукторов для фрезера, с помощью которых можно делать шипы для сборки классической мебели.

Похожие статьи:

mastervdome.ru

Приспособления для ручного фрезера и использование станка + видео

Приспособления для ручного фрезера и сам станок превращают обработку дерева в домашних условиях во вполне профессиональный процесс. Чтобы достичь максимальной эффективности, нужно кое-что знать про этот инструмент! Разберемся вместе.

Ручной электрический фрезер – когда нужен такой инструмент?

Имея в своем распоряжении электрический ручной фрезер, своими руками вы можете без труда наносить пазы на деревянные детали, создавать отверстия различного рода, обрабатывать кромки и раскраивать щиты из дерева. С этим инструментом легко устанавливать фурнитуру на мебель и даже заниматься художественной обработкой материала.

На производстве, как правило, всеми этими задачами занимается громоздкий станок, который для бытового применения явно не подходит, поэтому долгое время перечисленные операции были лишь мечтой домашнего мастера, хотя что-то и удавалось осуществить вручную, используя другие инструменты (пробойники отверстий, стамески и др.) Особенность ручного варианта в том, что такое приспособление имеет малые габариты и сравнительно небольшой вес, а значит, вам не потребуется просторный цех для осуществления ваших планов.

К тому же, часто спектр работ охватывает не только обработку деревянных деталей, некоторым механизмам под силу пластмасса и даже металл. Конечно, ручной фрезер по металлу обойдется вам дороже, потому что все приспособления для него должны изготавливаться из прочных сплавов, а мотор – обладать повышенной мощностью. После появления самого инструмента ему сразу же стали расширять функционал посредством дополнительных приспособлений и насадок. Сейчас некоторые ручные фрезерные станки умеют больше, чем промышленные образцы.

Приспособления для ручного фрезера – для чего они пригодятся?

Среди дополнительных устройств для работы фрезера различают как коммерческие, так и самодельные варианты. Иногда ваши задумки столь замысловаты, что производители не предусмотрели подходящую вспомогательную конструкцию, тогда вам придется изловчиться и изготовить ее самостоятельно. Среди популярных приспособлений выделяют параллельный упор, который держит фрезу строго на определенном расстоянии от поверхности, и направляющую шину, которая может выполнять такую же работу, но еще и под углом. Также иногда вам могут понадобиться копировальные кольца, с помощью которых вы без ошибок проведете фрезу по нужной криволинейной траектории, для этого же служат и шаблоны.

Специальное приспособление существует и для создания эллиптических и, как частный случай, округлых пазов. Называют их циркулями, причем они еще и сами делятся на различные виды. Не трудно догадаться, что данный механизм поможет вырезать правильную окружность. Те, кто хоть раз делал паз на торце двери для замка, знают, что процесс этот не быстрый. Это действительно так, когда используется долото и электрическая дрель, но фреза способна сделать это за несколько минут, если есть специальное приспособление, которое быстро крепится к подошве станка. Для таких узких поверхностей, чаще всего, делают маленькую вспомогательную деталь вручную.

Самостоятельно придется изготовить также приспособление для создания канавок и пазов в телах вращения, например, балясинах или столбах, тогда вам не понадобится токарный станок, который обычно выполняет такую задачу.

Выбор ручного фрезера – как не заблудиться в характеристиках?

При покупке инструмента для собственного пользования следует иметь в виду некоторые особенности выбора. В первую очередь, рассмотрим технические характеристики. Мощность считается самым важным показателем, и чем он больше, тем лучше. Но с ним же в паре следует смотреть и оборотистость фрезы, если эти параметры не коррелируют, то инструмент не оправдает ваши ожидания. Большая мощность с малыми оборотами не имеет смысла и наоборот. Важно обратить внимание и на точность работы устройства, погрешности около 0,5 мм вполне достаточно для хорошего качества работы в бытовых условиях.

Ответить на вопрос, как выбрать ручной фрезер хорошего качества по низкой стоимости, довольно сложно. Ни в одной категории товаров это осуществить невозможно, лучше поискать вариант «золотой середины», тогда и цена не сильно «покусает», и материал фрез и приспособлений будет добротный. Обязательными функциями для качественной и удобной работы являются плавный пуск и регулятор оборотов. Не помешает оценить механизм крепления фрезы и стопорное устройство, тут важна надежность, в первую очередь, для вашей же безопасности. И совсем идеальным будет выбор ручного фрезера с упорной планкой, регулятором лифта и патрубком для пылесоса.

Остается только поговорить о том, какие же разновидности фрезеров бывают, чтобы не переплатить за лишние возможности, не получив даже искомых. Если вы уже присматривались к витринам с этим инструментом, то обнаружили три основных типа – верхний, для кромок и ламельный. Первый вариант не самый миниатюрный, но проще осваивается новичками, так как вспомогательные приспособления помогают контролировать положение фрезы относительно детали, снимая часть нагрузки с мастера. Верхний фрезер может быть погружным или неподвижным. Кромочный станок говорит сам за себя, им преимущественно обрабатывают края или срезают фаски. Ламельный инструмент подойдет для создания всякого рода пазов.

Резьба по дереву ручным фрезером – инструкция для начинающих

Работа ручным фрезером по дереву сначала кажется сложной, потому что трудно  представляется процесс управления всей этой конструкцией, однако несколько наших рекомендаций позволят смелее приступить к работе.

Резьба по дереву ручным фрезером - пошаговая схема

Шаг 1: Собираем инструмент

Обследуйте место крепления фрезы в вашем станке, чаще всего, для этого служит цанговый патрон, поэтому и обсудим этот вариант. Сначала выбираем необходимую фрезу, она должна соответствовать патрону по диаметру. Если требуется глубокая обработка, подойдет вариант с удлиненным хвостовиком. Также имеется возможность заменить сам патрон (в ручных инструментах часто предлагаются варианты диаметром 6 мм и 8 мм), если это необходимо.

Хвостовик вставляется в отверстие патрона и затягивается специальным ключом. Здесь не требуется много силы, можно случайно пережать, что не является нормой для эксплуатации инструмента. Однако не бойтесь дотянуть до хорошего упора, чтобы фреза не болталась. Затем зажмите фиксатор шпинделя, и механизм готов к работе. Запустите инструмент, чтобы почувствовать старт и привыкнуть к звуку, ведь иногда именно неожиданность является причиной брака деталей у начинающих.

Шаг 2: Регулировка глубины

Резьба по дереву ручным фрезером должна начинаться с установки ограничителя глубины фрезерования. Для этого прикладываем станок к детали с краю, чтобы фреза пока что не соприкасалась с материалом. Надавите на нее, чтобы она достигла той глубины, на которую вы планируете обработку, и зафиксируйте это положение. Более точную величину устанавливают с помощью поэтапного ограничителя, шаг его указан в руководстве к инструменту, поверните регулятор на нужное количество степеней.

Шаг 3: Фрезеровка

Определите требуемую скорость по таблице в инструкции, исходя из обрабатываемого материала и размера фрезы. Желательно начать работу на черновом варианте, чтобы опробовать стиль работы именно вашего механизма, если вы включаете его впервые. Если вам его тактика знакома, то черновой вариант поможет вам выставить нужные параметры уже непосредственно в режиме работы, именно сейчас необходимо довести до точного значения глубину фрезерования.

Также, если вы еще не пробовали работать на своем инструменте, сравните результаты после хода фрезера от себя и на себя, по часовой стрелке и против. Правильным при обработке детали вокруг считается направление против часовой стрелки, а на плоской стороне – от себя. Далее можно переходить к фрезеровке основной заготовки.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Самодельные приспособления для ручного фрезера. Узнайте, как работать ручным фрезером

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять дополнительное оборудование, другими словами - приспособления для ручного фрезера. Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются "приспособы" для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

  • Закреплена ли фреза в цанге.
  • Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
  • Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
  • При работе с кромочными фрезами убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса "как работать ручным фрезером" также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор – это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола. При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола. В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

  • Ввинчивание кольца в отверстие с резьбой.
  • Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный элемент непосредственно на самой заготовке двусторонним скотчем, после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца – посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную – винт со штифтом, вставляющимся в отверстие станка. Величина и радиус окружности устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления - 1/10 мм). После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

fb.ru

Что можно сделать фрезером по дереву | Дерево в строительстве и ремонте



что можно сделать фрезером по дереву

Как пользоваться ручным фрезером

Ручной фрезер является одним из простейших электроинструментов. Однако отсутствие редуктора или передач не уменьшает спектр его возможностей в руках мастера. Наиболее часто встречаются фрезеры погружного типа с вертикальной компоновкой, которые позволяют регулировать фактически только глубину фрезерования. Они более безопасны и хороши для получения углублений. Опускание подвижного блока с мотором осуществляется посредством боковых рукоятей, при этом необходимо преодолеть сопротивление встроенной пружины, что обеспечивает автоматический подъем фрезы при отпускании рукояток.

Настройка и регулировка ручного фрезера

Движение ручного фрезера по линии среза осуществляется руками мастера. Повысить точность перемещений, а также ограничить их свободу помогут специальные приспособления. Особый револьверный упор, располагаемый на подошве фрезера, призван контролировать глубину погружения фрезы в пределах 2-3 мм в течение одного прохода, чтобы исключить возможность повреждения заготовки. Перед тем как пользоваться ручным фрезером, следует установить самую низкую площадку упора напротив движущейся части аппарата и выставить требуемый вылет фрезы. Подняв подвижный блок, револьверный упор необходимо повернуть так, чтобы при движении вниз фреза выступала не более чем на 2-3 мм. Точная подстройка возможна посредством микрометрического винта.

Работа с фрезером в вертикальных и горизонтальных плоскостях

Изучив, как пользоваться ручным фрезером в вертикальной плоскости, можно переходить к освоению тонкостей ограничения горизонтальных перемещений, что особенно важно при обработке профилей и прохождении кромок. Как правило, контроль осуществляется путем установки параллельного упора. Он способен скользить по кромке, а фреза, выходя за упор на фиксированное расстояние, обеспечивает получение одинакового профиля вдоль всей заготовки. К параллельному упору имеет смысл привинтить кусок дерева с выемкой под фрезу, чтобы гарантировать достаточную высоту ограничителя при насадке любой длины.

Направление фрезерования (попутное или встречное)

Важно правильно определиться с направлением фрезерования. При попутном фрезеровании движение аппарата соответствует направлению вращения фрезы, а при встречном – нет. Более распространенное встречное фрезерование повышает риск отщепления древесины, но характеризуется чистым выходом на поверхность. Попутное фрезерование обычно применяется только на кромках с неудачным расположением волокон, которое может привести к растрескиванию заготовки.

Советы по работе с фрезером

Необычные поделки с помощью фрезера

С помощью фрезера можно кардинально преобразить интерьер своего дома. Этот инструмент позволяет изготавливать дизайнерские вещи и просто интересные предметы. Им же можно оживить старые столы, полочки, бюро или украсить перила и подоконники. На деревянной поверхности (дверных полотнах, столешницах, потолочных панелях) вырезаются целые скульптурные формы.

Иными словами, фигурная резьба по дереву позволяет воплотить самые необычные решения в оформлении помещений. И помогает создавать элементы декора в скандинавском, марокканском, славянском и многих других стилях. Итак, с помощью этого инструмента можно сделать:

    Украшение мебели. Паркет. Вешалки. Нарды. Рекламную атрибутику. Сувенирную продукцию. Валентинки. Бижутерию.

Украшение мебели

Этот инструмент способен выполнять множество полезных операций. В мебельной индустрии без него не обойтись. Иначе дверцы шкафов, тумбочек, комодов невозможно будет закрепить. Фрезером готовят мебель под стяжку, обрабатывают отверстия под петли. Им же режут отверстия в межкомнатных дверях для установки дверных ручек и петель.

Фрезерование часто применяют исключительно для придания поверхности декоративного вида. На дверцах шкафов, на деревянных наличниках, столах вырезаются замысловатые узоры. С его помощью создаются целые настенные панно с трёхмерным рельефом. Они не только привлекают внимание, но и приятны на ощупь.

Современные технологии позволяют разрабатывать 3D макеты, которые воплощаются в жизнь при помощи 3D фрезеровки. Эти операции осуществляются благодаря современному оборудованию с числовым программным управлением. Фрезеровочные машины способны обрабатывать широкий спектр материалов, в том числе дерево, стекло и металл. В дизайне интерьеров этим инструментом обрабатывают искусственный камень, модельный пластик и даже поливинилхлорид (пенопласт).

Паркет

А уж если хочется создать в своём доме замковый интерьер, то не обойтись без художественного паркета. На таком полу можно не только принимать именитых гостей, но и устраивать современные балы.

Возможно, вас может заинтересовать #8212  Что можно сделать из дерева

Вешалки

Если на входе вас встречает олень, не стоит пугаться! В скандинавских домах уже давно делают вешалки в форме диких животных. Особой популярностью пользуются совы, волки, зайцы и олени. Из домашних европейцы отдают предпочтение лошадям и прелестным коровам. Эта идея нередко продолжается на кухне. Там вы можете заметить фигурные разделочные доски или вешалки для полотенец. На вырезанной из деревянной доски корове могут быть размещены часы.

Нарды

По восточной традиции доску для этой игры было принято украшать. Иногда её расписывали, иногда покрывали инкрустацией, а порой вырезали на внешней плоскости замысловатые узоры. Сегодня некоторые умельцы предлагают поучиться на мастер-классах и освоить классическую плоскорельефную резьбу. Чтобы работа напоминала восточные мотивы, следует выбирать узоры, стилизованные под арабески. В них один узор вписывается в другой, соединяя отдельные фрагменты. Так получатся сплошные рисунки.

Увлекательная статья для вас #8212  Что можно сделать из досок

Для работы следует подготовить филёнки из ольхи. Древесина ольхи отличается однородной структурой с тонкими волокнами. Кроме того, она мягкая и хорошо поддаётся резке. А годовые кольца практически не заметны и не испортят рисунок. После обработки ольха не коробиться и не растрескивается. Приготовленные филёнки нужно проклеить с одной стороны шпоном ясеня.

Распечатанный рисунок переносится на поверхность через копирку. Фон выбирается (снимается слой древесины) с помощью ручного фрезера и «пальчиковой» фрезы. Этот способ позволяет придерживаться прямого угла по краю орнамента и сохранять одинаковый уровень углубления по всей плоскости.

Далее лишние элементы подчищаются с помощью ножа и стамесок. Когда резьба будет окончена, поверхность тонируется морилкой и вскрывается лаком.

Рекламная атрибутика

Ручным фрезером мастера вырезают рекламные фигуры и надписи. Например, на входе в некоторые кафе и даже рестораны посетителей встречают деревянные официанты с подносом в руке. Их изготавливают плоскими, выпиленными из цельной доски, или объёмными. Также уютные кофейни украшаются деревянными стойками, выполненными в форме чашек, ложек, кофейных зёрен и прочих тематических изображений.

Такие стенды могут быть мобильными и при необходимости прятаться в помещение. А вот вывески из дерева для защиты от непогоды и солнечных лучей покрывают краской и прочным акриловым лаком.

Особенное изящество интерьеру таких мест придают надписи, которые украшают стены, стулья или декоративные полки. Хозяин заведения может заказать вырезку логотипов, эмблем или подставок (под цветы или горячее). Из дерева также выпиливаются забавные мелочи: сердца, фигурки ангелов, овощи и фрукты.

Универсальная статья на все случаи  жизни #8212  Что можно сделать из картона

Сувенирная продукция

Очень привлекательны всевозможные поделки из дерева (и по дереву). Это могут быть письменные наборы, часы, шкатулки или панно. Иногда фрезой вырезают элементы для бильярдных столов. Или рамы сложных форм для зеркал.

Валентинки

Разрабатываются целые тематические схемы и чертежи, пользуясь которыми можно вырезать валентинки своим любимым. Это и многостворчатые ажурные открытки из дерева, которые устанавливаются вертикально на стол. И украшенные резьбой шкатулки в форме сердец. И фигурки на подставках, внутрь которых можно поставить десерт или коробочку с подарком.

Бижутерия

Поскольку резьба не позволяет изготавливать очень мелкие детали, нужно сосредоточить внимание на изяществе форм, удачно подобранной по цвету и текстуре древесине и интересным фактурам. Рекомендуют использовать древесину твёрдых пород, например, грецкий орех, яблоню, красное дерево и сливу. Для некоторых работ может подойти дуб.

Приспособления и возможности ручного фрезера

Просмотров: 35 656

Направляющая для фрезера

Приспособления, о которых пойдет речь, не просто делают удобной работу с ручным фрезером. а превращают ее в универсальный станок, о котором могут лишь мечтать, как профессионалы, так и любители. Многие приспособления могут работать в составе и другого вашего инструмента, например, дисковой пилы или электролобзика.

Более искушенным специалистам, которые уже хорошо знакомы с возможностями ручных фрезеров, пожалуй, будет интереснее взглянуть на пример практического применения ручного фрезера в отдельной статье посвященной изготовлению деревянной межкомнатной арки .

Направляющие шины для ручного фрезера

Направляющие шины не только облегчают управление фрезером, но и обеспечивают прецизионную обработки. Они представляют собой достаточно уникальные системы. Как видно из большой фотографии этой статьи, они могут использоваться в комбинации с различным ручным электроинструментом, легко наращиваются по длине, дополняются другими приспособлениями и могут носить даже специализированный характер, например как направляющая шина для фрезерования отверстий при изготовлении мебели.

Направляющая шина дает высокую точность при обработке мебельных плит. Она легко и прямо ведет фрезерную машину своим параллельным упором.

Направляющие шины и ряд других приспособлений не только повышают качество обработки, но и делают ее простой и удобной. Точность размеров и их воспроизводимость на любом количестве обрабатываемых деталей просто поражает даже опытных мастеров. Независимо от своего назначения любая из них снизу имеет эластичный пластиковый протектор, исключающий скольжение по обрабатываемой поверхности и ее повреждение.

Фрезерование ведут под любым углом к краю заготовки. Направляющая шина делает эту операцию простой. Закрепленная струбциной, она никогда не соскользнет даже с кромки детали.

Кроме того, направляющие могут легко устанавливаться непосредственно на стол-верстак с угловым упором. В этом случае используют направляющие небольшой длины. Многие направляющие комплектуются весьма практичной оснасткой. Так, ограничительная лапка, установленная на шину, фиксирует границы хода ручного фрезера. Установив ее в заданном положении, вы без труда будете воспроизводить идентичные по размеру пазы на различных деталях.

Ограничительная лапка направляющей шины позволяет фиксировать границы пазов и воспроизводить их автоматически на идентичных заготовках.

Безусловно, каждый мастер самостоятельно определяет приоритет того или иного приспособления для собственной машины, но начинают обычно с направляющей шины и пылеудаления. Направляющая шина, как вы увидите дальше, служит и базовой конструкцией для установки на электрический фрезер по дереву многих других приспособлений.

Защитный протектор направляющей шины исключает ее скольжение по обрабатываемому материалу и не царапает его поверхность.

Источники: http://vash-remontik.ru/kak-polzovatsya-ruchnyim-frezerom/, http://whatican.ru/preobrazhaem-interer-s-pomoshhyu-frezera.html, http://remstd.ru/archives/prisposobleniya-i-vozmozhnosti-ruchnogo-frezera/

Комментариев пока нет!

postrojkin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
