Что можно сделать на токарном станке по дереву – тонкости самостоятельного вытачивания изделий на станке

тонкости самостоятельного вытачивания изделий на станке

Ручная отделка древесных пород всегда будет актуальна, даже в эпоху абсолютной автоматизации всех производственных процессов, ведь уникальную вещь в подавляющем большинстве случаев можно выполнить только вручную.

Азы токарных работ по дереву на станке могут пригодиться не только профессиональному плотнику, но и начинающим дизайнерам, строителям, да и просто желающим изучить это древнее мастерство.

Работа на токарном станке по дереву, или, как иногда говорят, токарка, в общем-то, не составляет особого труда, но нужно научиться понимать, как бы ощущать обрабатываемое изделие. Именно тогда работа становится подлинным искусством, в котором человек обретает самовыражение, реализует творчество и развивает воображение.

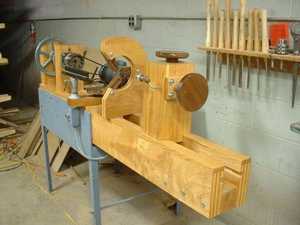

Описание токарного станка

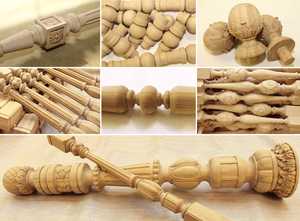

Токарный станок по дереву обладает одной ограничительной функцией: он способен лишь вращать заготовку из дерева. Столяр же способен из обычного куска дерева потихоньку вытачивать законченный предмет, к примеру:

  • салатницы,
  • коробочки,
  • стойки перил,
  • ножки для мебели,
  • игрушки,
  • корпус лампы,
  • кубки,
  • вазы.

В отличие от иных машин для обрабатывания дерева, использующихся только на тех или иных промежуточных этапах, токарный станок подходит для любых операций: от предварительной обработки до полировки. Необходимый инструмент - это желобчатые (в виде буквы «V» или цилиндрические) и плоские скребки, резцы, стамески всевозможных форм и размеров. Станок вертит заготовку, а рука мастера осуществляет контроль над движением резца. Исходя из того, какой предмет необходимо сделать, выделяют два варианта крепления заготовки.

В первом случае деревянная деталь крепится в горизонтальном положении между средоточиями передней и задней стенок. Второй метод учитывает то, что токарь по дереву крепит установку заготовки только лишь в передней «бабке» при помощи планшайбы или патрона. Если вы новенький в работе на данном станке, будет разумно приступать к работе через первый способ.

Токарный станок с электронной регулировкой (комплектация):

  • выключатель «Пуск-Стоп»,
  • станина,
  • передн. и задн. бабки,
  • переключатель скорости (с вариатором),
  • шпиндель,
  • поводковый центр,
  • подручник (резцедержатель).
  • центр задн. бабки,
  • набор резцов.

Вариант комплектации:

  • желобчатая стамеска,
  • резец-майсель (2 мм),
  • полукруглый резец,
  • отрезной резец,
  • скошенная стамеска (косяк),
  • полукруглая стамеска — для отделки фасонной поверхности,
  • желобчатая стамеска (рейер) — для черновой обработки.

Принцип работы

Все устройство станка укреплено на станине, которая сделана из алюминиевых, чугунных либо профильных балок или двух стальных брусьев. С одной стороны станины токарь по дереву размещает переднюю бабку, а внутри нее расположен электродвигатель (0,5−1,5 лошадиных силы). Он вращает шпиндель, имеющий конус Морзе, по необходимости вставляется поводковый центр (с одним острием и 2-мя, 3-мя или 4-мя ножами), планшайба или патрон. С противоположной стороны станка располагается задняя бабка, а ее центр поджимает заготовку, закрепляя ее в горизонтальном положении.

Подручник, поворачивающийся в любую сторону, располагается как можно ближе к болванке, направляет резец и поддерживает его.

На станках с ручной регулировкой частота (скорость) движения способна переключаться за счет рычага коробки передач, скорость которой от 450 до 2000 оборотов в минуту. В ней расположены шкивы с подшипниками.

В намного более сложных модификациях станков вместо коробки передач стоит электронный вариатор, дающий возможность мягко регулировать быстроту хода.

Отделка заготовки

Данный метод используется для обработки элементов цилиндрической формы разнообразной длины, зафиксированной между центрами задней и передней бабок. Соответственно, вы имеете возможность изготовить любые детали: от стоек перил и ножек стола до крохотных шахматных фигурок. В особенности у искусных мастеров получается изготовление и обтачивание бильярдных киев.

Первый этап работы состоит в определении расположения оси заготовки из дерева, чтобы зажать ее между центром задней бабки и поводковым центром.

Второй этап заключается в том, чтобы изготовить заготовку (из обрезки полена или бруска дерева квадратного сечения). Это может производиться в режиме 1000−1500 оборотов в минуту. В этом случае стружка должна сниматься справа налево посредством желобчатой вогнутой широкой стамески для предварительной обработки рейера. Если заготовка длинноватая, то черновая обработка осуществляется в несколько шагов; подручник при этом придвигается к детали по мере ее отделки, не меняя положения по высоте.

При точении деталей бывают инструменты различной формы для обработки фасонной поверхности:

  • крючок,
  • полукруглый резец,
  • плоская стамеска,
  • скошенная стамеска (или в народе — косяк),
  • желобчатая стамеска и др.

В зависимости от разновидности применяемого инструмента и стадии рабочего процесса необходимо время от времени приближать подручник к заготовке. По окончании процесса, когда деталь будет уже готова, осуществляется финальная отделка:

  • полирование,
  • тонирование,
  • шлифование,
  • вощение и проч.

Последние штрихи происходят, когда подручник уже снят.

Методы работы на токарном станке

При помощи углового центроискателя прочертите простым карандашом с обеих сторон заготовки по 2−3 линии, средокрестие которых и станет центром торца.

Сильно ударив молотком по разметочному керну, сделайте канавки и осевое углубление на торцах заготовки.

Поместите заготовку на поводковый центр, приблизьте заднюю бабку к противолежащему торцу и подожмите при ее помощи заготовку так, чтобы поводки оптимально врезались в углубления на торце, а после отстраните центр задней бабки. После этого заготовка сможет держаться самостоятельно.

Еще раз приблизьте центр задней бабки к заготовке для того, чтобы зафиксировать ее по оси центров. Если дерево мягкое, то сверните маховик задней бабки на ¼ оборота, если твердое, будет достаточно половины оборота. Заготовка должна быть зафиксирована таким образом, чтобы можно было без противодействия проворачивать ее рукой.

Приблизьте подручник как можно ближе к заготовке. Вращая ее рукой, удостоверьтесь, что она поворачивается без препятствий, ни за что не задевая. Опорная плоскость подручника при этом должна находиться приблизительно на 5 мм ниже точки вращения.

Черновая обработка

Точение по дереву на токарном станке предполагает черновую обработку. Для чернового обтачивания цилиндра при помощи рейера необходимо установить частоту (или скорость) вращения 1000, максимум 1500 оборотов в минуту. Чем более выверенной должна быть форма цилиндра, тем скорость должна быть установлена больше. Заготовки с незначительным припуском на обработку допускается протачивать с одного хода по всей длине, если припуск больше, то действовать нужно поступательно, двигаясь к шпинделю от задней бабки.

Начинайте работу постепенно, делая упор стержня резца на подручник и удерживая лезвие таким образом, чтобы пятка резца касалась дерева. После этого приподнимите ручку стамески, пока край острия не станет врезаться в дерево, убирая при этом ровненько и хорошо закручивающуюся стружку.

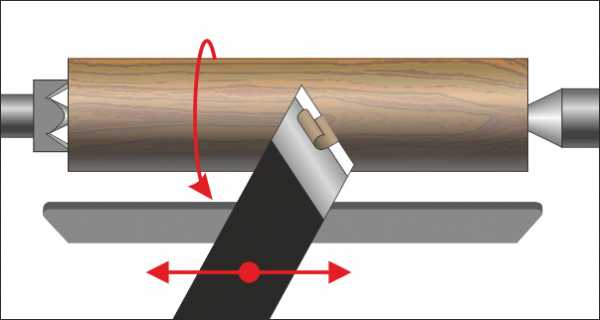

Ведите резец по направлению скручивания стружки так: рука, которая держит ручку, задает движение, а вторая только поддерживает лезвие, не допуская нажатия на него.

При осуществлении черновой обработки квадратного заготовочного материала аккуратно начинайте срезать углы стамеской, не очень налегая на нее. Дождитесь, пока заготовка шлифуется до цилиндрической формы наивысшего диаметра, передвигая по направлению к оси вращения по мере обтачивания припуска подручник.

Исходя из того, какую форму вы желаете сообщить детали, проведите простым карандашом базовые линии разметки вогнутых и выпуклых частей, поворачивая рукой заготовку. Размечайте ее таким образом, чтобы более широкие части детали каждый раз располагались с края передней бабки.

Приступайте к обтачиванию стамеской обоих краев заготовки. В опоре на подручник она должна входить в дерево плавно (без грубых движений), находясь перпендикулярно оси движения.

Проверяем размер

Систематически проводите проверку размера при помощи штангенциркуля. Профессиональные столяры, как правило, придавливают резец к бедру локтем, для того чтобы высвободить руку для замерного инструмента. Когда штангенциркуль начинает содрогаться, убавьте глубину стружки. Обточите таким образом в первую очередь максимальные диаметры, а после переходите к точению остальных деталей:

  • плеч,
  • шеек,
  • торов,
  • шаров и проч.

Чтобы выточить полутор, используйте желобчатую стамеску. Она пригодится для фасонной обработки поверхности. Держать ее нужно перпендикулярно оси. Режущую кромку «спускайте» с внешней стороны в глубину заготовки. Ручку станка нужно поднимать и немного поворачивать. Для того чтобы получился целый тор, следует совершить ту же манипуляцию с каждой из сторон.

Свод (шейка) вытачивается тем же резцом, что применялся для тора.

После завершения черновой отделки донышка в центре шейки проточите правую полушейку, только на этот раз проводя инструмент вверх снизу и вправо. Ни в коем случае не переводите резец в один прием с одной стороны шейки на вторую - их необходимо вытачивать по очереди.

Вытачивание листелей

Листели (мелкие ободки, часто оставляемые с каждой из сторон шейки) вытачиваются с применением мейсель-резца. У него не имеется задних углов на боковых гранях стержня, чем он и отличается от стамески, но вместо этого есть тонкая колея для вывода стружек.

Можно использовать в работе прием «галтель»: это мягкий переход от одной поверхности ко второй. По сути, это комбинация шейки и тора. В связи с этим сначала затачивайте шейку, а после этого тор, который примыкает к ней.

Поместите клин между крышкой и коробочкой и, немного стукнув киянкой, затем снимите ее. При помощи сверла, прикрепленного в задней бабке, просверлите в заготовке отверстие, которое впоследствии задаст глубину. Скребок или иной режущий инструмент придерживайте по оси вращения, приподнимая ручку, до тех пор пока не обнаружите наилучший угол резки. Скребком можно манипулировать, перемещая его к краю заготовки от центра или наоборот. Периодически нужно проверять глубину. Когда внутренность будет выточена, выровняйте посадочное отверстие для покрышки мелкозерненой шкуркой, а после этого можно приступать к сражению коробочки при помощи мейсель-резки.

Декорирование детали

Деталь, зафиксированную с двух сторон, никогда не срезают полностью. Выточите ее с двух краев колеи, сохраняя перемычки небольшого диаметра, и, предварительно остановив станок, отсоедините концы ножовкой.

Для завершения отделки детали уберите резцедержатель и снизу подвергните обработке деталь мелкой шкуркой (зернистость М16-M63). Во время работы шкурку следует поворачивать крест-накрест во избежание круговых царапин.

Для красивого внешнего вида изделия на токарном станке по дереву можно во время вращения натереть ее кусочком воска или парафина, а после отполировать пробковым материалом или плотной тканью.

tokar.guru

как работать на станке начинающим

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии
  • Внутренние конструкции
  • Пол
  • Водоснабжение и канализация
  • Отопление
  • Вентиляция и кондиционирование
  • Газо- и энергоснабжение
  • Освещение
  • Сантехническое оборудование
  • Безопасность и домашняя автоматика
  • Бани, сауны, бассейны
  • Строительные материалы
  • Отделочные материалы
  • Инструменты
  • Техника
  • Законы и финансы

www.ivd.ru

Изделия по дереву на токарном станке


Изделия на токарном станке по дереву

История обработки древесины на токарном станке насчитывает более 2 тысячелетий. Прогресс не стоит на месте, усовершенствуются инструменты и сам станок. Вместо 2 человек, как в самом начале токарного дела, обслуживается он одним мастером, а вращение детали задаётся при помощи электричества. По-прежнему, древесина располагает к творческому процессу, что позволяет мастерам своими руками создавать оригинальные элементы декора для интерьера, сувениры, деревянную посуду, резную мебель и многое другое.

Точение подсвечника на токарном станке по дереву

Для изготовления своими руками банок из дерева под сыпучие продукты, цилиндрических шкатулок под украшения, матрёшек и прочих сувениров используется древесина с различными характеристиками плотности, хрупкости и показателями влажности. Прежде чем начать точение, необходимо рассчитать нагрузку, которую сможет выдержать взятый для работы вид древесины. Во многом от этого будет зависеть успех в производстве, особенно, если предполагается резкое сужение детали из дерева, например, для резной тонкой ножки. Небольшой просчёт с давлением резца на обрабатываемую деталь, и можно начинать всё сначала.

На токарном настольном станке с ручным типом обработки многое зависит от умения мастера – верности его руки и точности глазомера. Точение может вестись как вдоль, так и поперёк древесных волокон. При изготовлении деревянной посуды чертежи не обязательны. Красота глубоких мисок часто зависит от выбора древесины. Хвойные деревья имеют более ровные наросты годовых колец, что позволяет при равномерном точении по дереву, при совмещении центра ствола с осью вращения, создавать изделия с повторяющимся в периоде рисунком. Лиственные породы зависят от засушливости или влажности года, поэтому годовые кольца могут очень разниться между собой. Правда, для хранения овощей и фруктов в свежем виде, деревянные ёмкости из них менее эффективны, чем из хвойных ввиду меньшего содержания смол.

Чтобы ёмкость с крышкой закрывалась герметично, не следует пренебрегать чертежами. Чтобы сделать своими руками целый набор одинаковых емкостей, проще всего на основании чертежа и неоднократной сверки размеров создать трафарет. Работать с шаблоном можно лишь при наличии на токарном станке устройства для крепления резцов и копира. На таком станке своими руками можно не просто создавать единичные изделия, но и поставить на поток выпуск наборов предметов деревянной домашней утвари.

Точение таких изделий как балясины для украшения крыльца и лестницы, постройки беседки, лучше чтобы на токарном станке был копир  — это более надёжно, чем надежда на собственный глазомер. Каким бы умелым ни был мастер и насколько хорошо не владел резцом, более надёжно, чем по копиру, воспроизвести предыдущее изделие не удастся. Для мастеров отлично владеющих резцом нет никаких преград для создания на токарном станке своими руками многослойной резьбы, которая станет достойным украшением мебели – спинок стульев, изголовий кроватей.

Отдельным видом искусства можно считать точение картин и ликов святых – это способны сделать мастера высокого класса, способные мыслить объёмами и создавать многослойные копиры. Менее сложно в плане перенесения задуманного рисунка на деревянную заготовку при помощи станков оснащённых ЧПУ. Для выпуска единичного изделия времени понадобится много. Точение резной картины на станке с ЧПУ отличается от ручной резьбы по дереву отсутствием физических усилий со стороны мастера. В отличие от человека, у станка «рука» не дрогнет – все элементы будут произведены в соответствие с заложенной программой.

Для детских площадок даже в городах всё чаще устанавливают не металлические игровые площадки, а деревянные. Дерево даёт больший полёт фантазии мастерам. Изготавливая качели для своих детей и внуков, многие вспомнят лошадок на гнутых полозьях. На домашнем токарном станке можно произвести точение отдельных элементов такой игрушки-качалки, после чего при помощи столярного клея собрать игрушку воедино.

Своими руками из дерева можно сделать на обычном токарном станке с дополнительным креплением – планшайбой, резную шкатулку. Выбрав подходящий узор или орнамент, его необходимо перенести на плоские заготовки крышки и стенок при помощи карандаша и копировальной бумаги. Резка орнамента проводится ручным инструментом. Нанесение декоративной резьбы на округлые или цилиндрические шкатулки также производится ручным инструментом, только крепиться заготовка может в шпинделе без зажима задней бабкой, которая будет создавать помехи при нанесении вертикальных элементов рисунка на горизонтально закреплённую на станке деталь.

Особенность изготовления сувениров на токарном станке состоит в том, что сначала выполняются все действия по созданию внешнего и внутреннего силуэтов изделия, наносится украшающая резьба, только после этого происходит отделение готового предмета от общего объёма заготовки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Изделия на токарном станке по дереву: шахматы, ваза, фото и видео

Если под рукой есть профессиональный инструмент, можно осваивать его возможности бесконечно. Так, например, обычная строительная токарка нередко используется в качестве основы для изготовления сувениров и различных декоративных изделий. Красиво сделанный деревянный подсвечник на токарном станке выглядит великолепно в классическом интерьере дома. Большая ваза, изготовленная из дерева способна поражать воображение. Иногда в руках опытного мастера обычная на первый взгляд чурка превращается в настоящий художественный шедевр. Как у них это получается? Что можно еще выточить самостоятельно?

Токарный станок по дереву позволяет делать не только строительные заготовки, но и различные декоративные изделия, которые призваны радовать глаз и демонстрировать возможности оборудования. Любые поделки из древесины очень практичны, им всегда найдется место в доме, поэтому можно смело поэкспериментировать и попробовать что-то сделать своими руками. Проще всего происходит точение вазы из дерева, легко может получиться кувшин, солонка и шкатулка для хранения всякой мелочи. Можно предложить сделать шахматы.

Ваза

Как можно сделать вазу на токарном станке? Для ее изготовления может понадобиться определенный инструмент. Кроме токарного станка необходимо взять резцы, рубанок, ножовка, линейка, циркуль, топор и пила, шлифовальные шкурки и стамеска.

Процесс точения вазочки предельно прост. Правда, необходимо отметить, что вазы бывают сложные по конфигурации и простые. Рассмотрим, как можно выточить несложный вариант.

  • Сначала пилою вырезается чурбачок, длиною в 10-20 см.
  • Его надо обязательно подработать рубанком, как с торцов, так и вдоль длины.
  • Устанавливается заготовка в патрон станка.
  • Станок включается и проверяется на предмет биения детали.
  • Если оно присутствует, необходимо провести выравнивание.
  • Производится снятие верхнего слоя древесины на глубину 1 см.
  • Снимается

i-perf.ru

Токарные работы по дереву на дому


Токарные станки по обработке древесины обладают всего лишь одной ограниченной функцией: они лишь придают вращательные движения деревянным болванкам. Токарь же из этих заготовок постепенным вытачиванием изготавливает законченные изделия или детали к ним: набор ножек для различных предметов мебели, резные стоечки для перил лестничных маршев, детскую игрушку, столовую посуду в виде салатниц, хлебниц, ваз.

В отличие от многих станков по обработке древесины, которыми пользуются, в большинстве случаев, лишь на промежуточных операциях, токарные станки справляются со всеми стадиями по обработке дерева - от черновых работ до полировки готового предмета. Необходимые инструменты - желобчатого и плоского вида стаместочки, набор резцов разного размера и формы. Токаря пользуются двумя способами закрепления деревянных деталей в станках. В первых вариантах заготовку в горизонтальном виде зажимают между центром передней и центром задней бабок. Во втором варианте предусматривается закрепление болванки только в передней бабке при помощи зажимных патронов или планшайб. Если вы только начинаете осваивать токарный станок по дереву, будет правильно начать работать с первым способом.

Благодаря этой книжке, Вы быстро научитесь вытачивать из дерева разного рода поделки для домашнего интерьера своими руками при помощи токарного станка по дереву.


Скачать или читать онлайн

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Мир самоделок - Работа на токарном станке по дереву

Если вы никогда не работали на токарном станке, то попросите кого-либо из взрослых, практически знакомых с токарным делом, показать вам как стоять за станком, как держать резец и обрабатывать болванку.

Кроме того, твердо усвойте несколько простых, но очень важных правил:
1. Всегда будьте осторожны при работе.
2. Во время работы на станке не носите свободную одежду, то есть такую, которую может захватить шпиндель или болванка. Рукава (если они без манжет с пуговицами) завяжите у кистей рук. Девочки должны убирать волосы под косынку.
3. Не прикасайтесь руками к вращающимся маховику, шкиву, шпинделю и обрабатываемому предмету, а также к движущемуся приводному ремню.
Не пытайтесь затормозить руками вращающуюся деталь. Прекратите движение педали и подождите пока станок остановится сам.
4. Следите за чистотой и порядком на рабочем месте. Не кладите инструменты и другие предметы на салазки, подручник и бабки.
5. Не наклоняйтесь низко к станку, иначе можно засорить глаза.
6. Не пускайте станок в код, если возле вас самого товарищи, а тем более — маленькие дети. Попросите их отойти и не мешать работе; это нужно и для их безопасности.

Теперь мы расскажем о выборе и подготовке материалов для токарных работ.
Лучший материал для точения — древесина однородного строения, совершенно сухая, не суковатая и не слоистая. Начинающим следует брать древесину мягких пород — липу или осину Сосна и ель хотя и не очень тверды, но из-за своей слоистости менее пригодны для токарных работ. Обычно они используются для простых изделий, не требующих чистой отделки. Очень хорошо точится ольха, но шлифуется она плохо. Когда вь научитесь точить, то сможете пользоваться березой, кленом, грушей, буком; это, пожалуй самые подходящие материалы для точения.
Во многих случаях вам придется подготавливать древесину (то есть сушить ее), подобрав поленья дро соответствующих древесных пород. Для того, чтобы дерево не трескалось, разделите полено на отдельные отрезки, а торцы заклейте бумагой или закрасьте. Круглое дерево сушите, не снимая коры.
Первые ваши работы на станке — учебные. Сперва научитесь точить цилиндры.
Выберите подходящий кусок дерева и обработайте («оболваньте») его топором в виде цилиндра или шестигранной призмы. На торцах наметьте центры и по этим отметкам установите болванку так, чтобы один ее центр приходился на средний зуб вилки шпинделя, а другой — на центр задней бабки. Закрепите бабку клином и зажмите болванку центром прижимного винта (рис. 1). Снимите болванку со станка, просверлите в ее центрах отверстия глубиной 6—8 мм, смажьте центр задней бабки маслом и снова поставьте болванку на станок. Зажмите ее центром прижимного винта и закрепите этот винт стопором. Помните что крепление болванки должно быть прочным, чтобы она не могла сдвинуться с места или выскочить. Следите за правильностью установки болванки: центр вилки шпинделя, ось болванки и центр задней бабки должны составлять одну прямую линию.

Рис.1

Установите подручник так, чтобы резец во время работы плотно прижимался к нему и как можно ближе к обтачиваемой болванке, чтобы точка опоры резца лежала далее его центра.
Резец держите двумя руками. Правая рука обхватывает ручку резца, а левая — самый инструмент- Опираясь на подручник, эта рука дает резцу твердую точку опоры. Правая рука управляет инструментом, как этого требуют обточка вещи
Сначала лезвие резца должно как бы скользить по обрабатываемой поверхности; оно направляется под некоторым углом к болванке. Затем осторожно приподнимайте ручку до тех пор пока лезвие не начнет снимать стружку достаточной, но не очень большой толщины. Не стремитесь снимать слишком толстую стружку: резец будет дергаться, а болванка может выскочить, что очень опасно.
Снимайте стружку от середины к концам болванки, ставя рейер немного на правое ребро — при движении вправо и на левое — при движении влево. В ту же сторону отворачивайте ручку резца.
Когда болванка будет обточена почти до нужного размера, отложите рейер и переходите на обработку поверхности мазелем.
Обычно мазель держат на подручнике так же, как и рейер. Но при мелких работах удобнее обхватить клинок мазеля пальцами левой руки, а указательным пальцем захватить подручник и плотно прижимать инструмент к его ребру.

Рис.2

Мазель держите несколько наклонно (рис. 2) так, чтобы направление лезвия составляло угол около 45 с направлением обтачиваемого цилиндра. Тупой угол мазеля обращается в сторону движения. Держите мазель твердо и следите, чтобы он не скользил по обтачиваемой поверхности и не отталкивался от подручника.
Мы рассказали о точении цилиндров. Перейдем к более сложным операциям.

Рис.3

Если торец цилиндра нужно закруглить, делайте это мазелем, как показано на рисунке 3, ведите работу медленно и осторожно, постепенно срезая и закругляя угол.

Если же торец должен быть плоским, то срезайте его мазелем, поставленным на ребро тупым углом кверху. Резец немного углубите в дерево, потом перенесите вправо и сделайте косой подрез, направленный к первому прямому надрезу (рис. 4).

Рис.4

Чередуйте эти приемы, пока не останется цилиндрик диаметром 10—12 мм. Глужбе резать нельзя, иначе цилиндрик может сломаться и изделие соскочит с центров. Окончательно выровняйте торец, сняв последнюю, тонкую стружку. Остановите станок и приложите к плоскости торца ребро угольника. Если торец обточен ровно, то просвета не должно быть. Снимите изделие со станка и срежьте оставшийся цилиндрик острой стамеской.

Займитесь теперь тренировочными работами.
Подберите нетолстую заготовку длиной около 250 мм, поставьте на станок и обточите до диаметра 50—60 мм. Торцевать не нужно.
Не снимая цилиндр со станка, разметьте его циркулем на несколько равных частей (рис. 5а) и сделайте мазелем надрезы по размеченным линиям, придав им форму желобков (рис. 5б). Тем же инструментом сделайте выемки так, чтобы изделие приобрело форму, показанную на рисунке . Отметьте карандашом середину каждой части и точите тупым углом лезвия мазеля книзу так, чтобы получился профиль, изображенный на рисунке . Затем, попеременно пользуясь мазелем в высоких местах и рейером в углублениях, придайте изделию волнообразную форму (рис. 5д), На другом таком же цилиндре проделайте ряд новых работ. Также разделите его на равные части, н» сделайте прямые выточки (рис. 5е), торцуя их стороны и выбирая середину узким мазелем или грабштихелем. Теперь попробуйте закруглить выступающие части (рис. 5ж).
На последующих рисунках (5з—5н) изображены образцы различных точеных фигур для тренировочных работ.

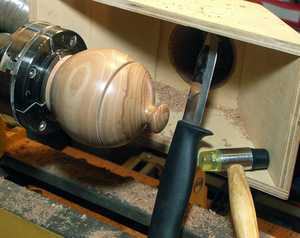

Внутреннее точение изделий значительно сложнее. В этом случае вилку шпинделя надо снять, а вместо нее поставить патрон или планшайбу в зависимости от величины изделия и характера его обработки.

Рис.6

В патроне заготовку зажимают (рис. 6), а к планшайбе привинчивают шурупами (рис. 7). Нередко делают иначе: привинчивают к планшайбе деревянный диск, а уже к нему прикрепляют (привинчивают или приклеивают) обрабатываемый предмет. При этом нужно следить, чтобы шурупы не попали под резец.
Заготовку, закрепленную в патроне, при наружном точении прижимают центром задней бабки. Затем бабку отодвигают в сторону, чтобы она не мешала, и выбирают нужное углубление рейером. Подача инструмента должна быть очень небольшом. Забирайте стружку концом лезвия, направляя его от края торца к центру. Для этого ручку инструмента постепенно приподнимайте кверху и так же постепенно отзодите вправо. При этом смотрите, чтобы железка рейера не терлась о края выемки.

Рис.7

Примерно так же точат внутреннюю часть изделия, закрепленного на планшайбе.
При внутреннем точении подручник ставьте косо к оси центров станка или даже перпендикулярно: так легче работать.
Внутреннюю поверхность, вчерне обработанную рейером, сгладьте грабштихелем с закругленным концом (если выемка овальная или круглая) или прямым (если стенки выемки прямые).
Готовое изделие, зажатое в патрон, торцуют, но со стороны передней бабки. Следовательно, заготовка должна иметь некоторый запас по длине, достаточный для того, чтобы можно было свободно делать косые подрезы.



mir-samodelok.ru

виды и манеры точения, видео инструкции

Ручное мастерение из дерева, как и автоматизированное производство может давать разнообразные плоды работы — от простейших деталей до предметов искусства. Хорошим помощником для любого мастера в деревообработке становится токарный станок, который помогает частично автоматизировать процесс.

Для того, чтобы научиться работать с деревом на этом станке, нужно знать несколько основных правил работы с ним, иметь инструменты для обработки древесины, а также необходимое количество заготовок и овладеть некими навыками. Какие же простые детали и предметы можно получить с помощью токарного станка даже для новичка? Какие есть манеры обработки древесины — об этом далее.

Принцип работы станка

С помощью токарного станка достаточно легко получить любую фигура вращения, будь то шахматная фигура, вроде пешки, элементарный подсвечник или шары для декора кровати.

Токарный станок позволяет изготовить любое деревянное изделие — от обычной скалки до шахматной фигуры.

Такие детали получаются благодаря тому, что заготовки из дерева на токарном станке обрабатываются при помощи точения инструментов, например, на обычном станке токарном для дерева (СТД) модели 120 М. С помощью этого учебного агрегата можно получить такие детали достаточно быстро.

Как происходит точение дерева? Заготовка, которая имеет изначально близкую к округлой форму, крепится при помощи одной или двух бабок над рабочей поверхностью станка — станиной. Для того, чтобы обрабатывать заготовку, достаточно просто запустить двигатель и поднести к заготовки режущий инструмент, который удаляет лишнюю древесину.

Обычно используется два вида инструментов:

  • резцы — острые и прямые ножи для точения;
  • стамески — имеют округлые по форме лезвия для скобления.

Как правило, резцы используются для более мягких пород дерева, волокна которых можно легко разрезать, после чего опилки удаляются. Также их используют для тонких углублений.

Стамеской сподручно обрабатывать твердые сорта древесины.

Стамесками достигается другой эффект: волокна древесины, которые плотно прилегают друг другу, вырываются из общего древесного тела. Так происходит небольшое углубление в саму деталь. Стамески часто используются для твердых пород.

Как правило, тела вращения имеют симметричную фигуру относительно оси вращения. В некоторых случаях часть заготовки можно оставить необработанной, после этого ее снимают из токарного станка и, например, занимаются резкой. Так получается круглый подсвечник на квадратной подставке или, например, шахматная фигура с круглым основанием и фигурной верхней частью.

Учебный станок

Устройство токарного станка по дереву для большинства моделей стандартно. Часто используют известный школьный станок токарный по дереву СТД 120М, как самый популярный токарный инструмент, для вытачивания самых простых заготовок, например, деревянных бит. Хотя для стандартного бейсбола эти биты не подходят, они скорее похожи на кухонные качалки для теста, которые также можно изготовить на станке.

Ограничение станка — максимальная длина заготовок для него составляет 50 сантиметров при максимально доступном диаметре 19 сантиметров. При этом из 50 сантиметров длины только 45 могут быть обработаны, то есть готовая деталь может быть не более 45 сантиметров в длину.

Учебный токарный станок СТД 120 М

Технические характеристики СТД 120 М находятся в рамках стандарта. Токарная обработка дерева на нем происходит на одной из двух скоростей 2350 или 2050 оборотов минуту. Токарный станок по дереву подключается только к промышленной электросети с напряжением 380 В и стандартной частотой 50 Гц. В движение бабку приводит электродвигатель, который имеет мощность 0,4 киловатта. Номер 120 в названии модели обозначает высоту центров заготовки (оптимальная для большинства людей нормального роста). При всех своих достоинствах СТД 120 М весит около 100 килограммов.

Для того, чтобы детальнее ознакомиться с принципами обработки, можно просмотреть токарные работы по дереву на видео. Для этого будет достаточно просмотреть урок от мастера.

Один из лучших вариантов обучения токарным работам — освоить токарно-фрезерный станок по дереву. При этом нужно иметь хотя бы базовые навыки работы с ним. Сделанный фрезерный станок по дереву своими руками поможет работать быстрее и эффективнее, точить, проводить фрезерование и другую работу с древесиной.

Манеры точения

Приемы работы на токарном станке разнообразны и у каждого мастера есть свои секреты. Но существует несколько основных приемов для обработки древесины на токарном станке, а также определенные манеры точения, которые носят название зависимо от расположения резца, когда происходит работа на токарном станке по:

  • дереву:
  • нижняя;
  • прямая;
  • верхняя.

Каждая из этих манер была характерна в отдельных странах или группах стран. Как правило, это зависело от того, какая именно была конструкция установки.

Так, например, верхняя (так называемая арабская) манера появилась благодаря тому, что конструкция станков, которые использовались в странах Ближнего Востока предполагает задействование одной ноги в процессе запуска станка. Эта манера появилась еще во времена, когда электродвигателей не существовало. Из-за этого токарь не мог сменить руку в процессе, поэтому был вынужден работать, держа инструмент сверху.

Со временем такая необходимость превратилась в искусство и умение, благодаря чему манера стала распространенной (она была популярна в Египте, Марокко, Греции). Как правило, для такой манеры точения использовали нож с заточкой с обеих сторон.

Особенность этой манеры в том, что нож следует удерживать двумя руками (передняя — снизу, задняя — сверху). Так появилась одна из лучших техник обработки. Об этом, например, можно судить, исходя из того, что одним инструментом можно в верхней манере выточить балясины, что в других техниках редкость.

Так называемая нижняя манера точения предполагает наличие длинного инструмента. Планка-поддержка находится на большом расстоянии от заготовки. При этой манеры обеспечивается самая большая производительность, но, к сожалению, страдает точность выполнения работы на токарном станке по дереву. При нижней манере инструмент также удерживается двумя руками, но только передняя рука в этом случае находится сверху. Чаще всего она используется для изготовления деревянной посуды, от чего также получила название «посудной».

Прямая или европейская манера предполагает использование короткой планки на опоре, которая находится близко к заготовки. Точка касания нож к заготовке находится на уровне самой планки, а обе руки находятся снизу, удерживая инструмент. При этом руки меняются при изменении направления точения справа налево и наоборот. Это манера позволяет получить самую высокую точность точения.

Очевидно, освоить токарный деревообрабатывающий станок и работы на нем не так и трудно. Если есть время и желание, то можно начать из простой детали, и уже вскоре начинающий мастер сможет стать профессионалом.

Видео: принципы работы на токарном станке по дереву

derevostroika.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
