Что может фрезер: что это и для чего он нужен

Ручной фрезер: основные технологические операции — Proderevo.net

10.03.2018

7784

Источник: Статью подготовил Дмитрий Долгополов Журнал «Все для стройки и ремонта»

Ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и как, следствие, самых популярных — штанговых.

Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней — со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину. На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.

Готовимся к работе

1. Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя — стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).

Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (HM). В остальных случаях — ДСП, древесина твердых пород, композитные составы — использование HM обязательно. Как уже упоминалось, одна из важнейших особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.

2. «Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не по­вторяя точных регулировок. Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.

В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура. Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки.

3. Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.

Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3 — 3/4 от общей длины хвостовика.

Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6,8 или 12 мм. Не отыскав оснастки нужно размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.

Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобиться второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватывать не придется.

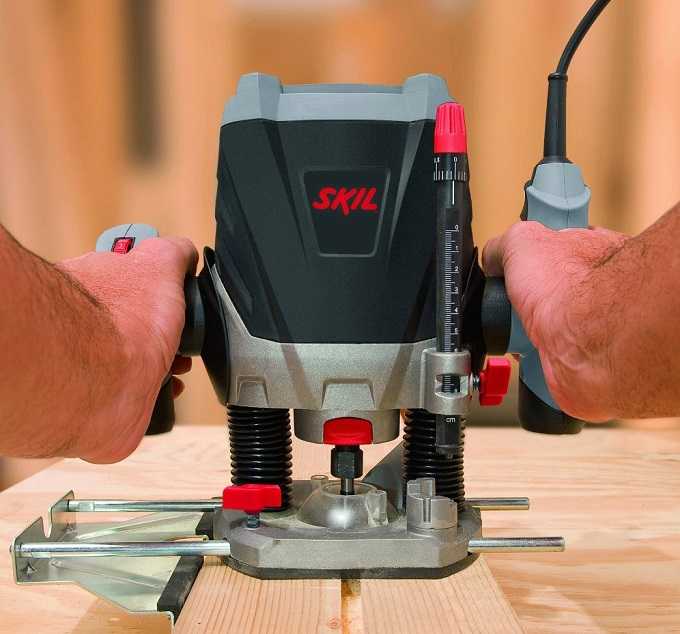

Глубина фрезерования

4. Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.

Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности. Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.

5. При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброваннои шкале.

Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.

Перемещая упор и следы за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико. Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.

Фрезерование

Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки. Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности. Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.

Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам. Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.

Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.

Надеемся, что читатель уже понял, что главное во фрезере — регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое — система. Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т.д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.

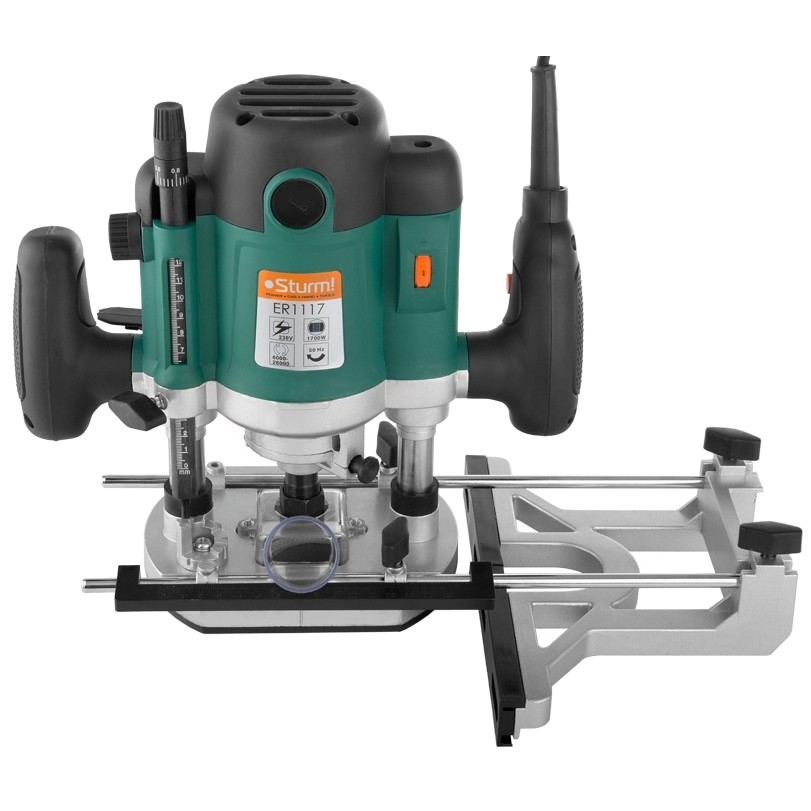

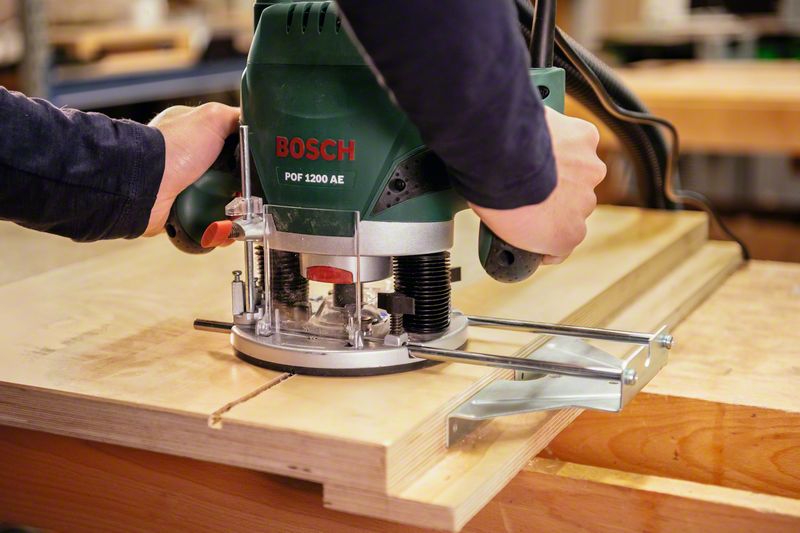

Параллельный упор

1. Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен. Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.

Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков.

2. Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно — несколькими «персональными» винтами.

В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.

В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных.

Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех. В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.

3. Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.

Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака — он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.

4. После окончания настройки механизм фиксируют.

После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления.

Выставив требуемое значение, дополнительный стопор фиксируют. Далее при не­обходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.

5. Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.

Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).

Направляющая шина

Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опира­ется лишь часть платформы, выдвигают дополнительную «ножку».

Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее
закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).

В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).

Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.

Копировальное кольцо

В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.

Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце – одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки.

1. Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.

Приспособление очень простое, но удобное в работе и полезное.

Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон.

Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.

2. Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.

Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым, выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.

3. Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу)

Принцип действия оснастки прост – выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один – невозможно получить точную копию – она всегда будет больше оригинала. Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.

4. После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.5. Рекомендуется подбирать кольцо с наименьшим из возможных диаметром центрального отверстия, не забывая о том, что рабочая часть фрезы должна свободно проходить сквозь него.

Угловой упор

Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.

Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.

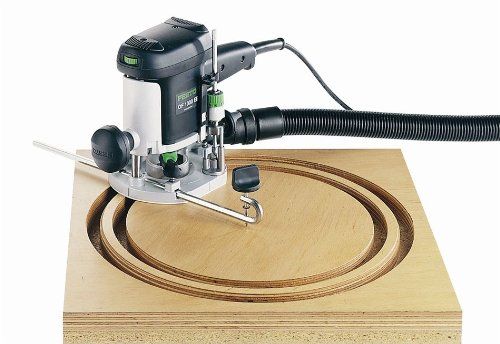

Циркуль

Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.

Частный случай криволинейной резки – по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.

Пылеотсос

Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента – мастерская. Стандартный вариант – кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности – бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.

Примеры использования

В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной. Далее с каждой стороны шаблона парами зажимают сопрягаемые детали. Они должны быть чисто обработаны и плотно пригнаны.

Что касается наиболее известной работы для фрезера – по кромке, то здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических). А что еще умеет фрезер?

Следующая группа типовых задач – врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.

Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.

На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон. Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) — это позволит избежать сколов.

Достаточно дорогое, но оправдывающее свою цену приспособление – шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной стороны за счет небольшого бортика. Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо. При точной настройке несложно добиться «нулевого» зазора – после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.

Несложно получить соединения и под прямой шип – потребуются другие шаблон и насадка.

В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной – перьевой фрезой). Важно понимать, что этот инструмент, за редким исключением, – вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.

Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.

Поделиться

Метки

Деревообработка Технологии

• Предыдущая статья Организация производства деревянных окон
• Следующая статья Сферы применения инженерной доски

Работа ручным фрезером по дереву: фото, видео

Обработка пиломатериалов, врезка петель, изготовление технологических отверстий и выемок, резьба по дереву — все это может такое устройство как фрезер. Причем это могут не только профессиональное оборудование, но и относительно недорогие ручные экземпляры. Но работа ручным фрезером по дереву требует знания некоторых приемов и правил. Обо всем этом — в статье.

Содержание статьи

• 1 Что такое фрезер и для чего он нужен
• 2 Подготовка к работе и уход
  • 2.1 Строение и назначение основных узлов
  • 2.2 Уход
  • 2.3 Скорость вращения
  • 2.4 Закрепление фрезы
  • 2.5 Установка глубины фрезерования
• 3 Фрезы для ручного фрезера
  • 3.1 Популярные виды
• 4 Принципы работы с ручным фрезером
  • 4.1 Общие требования
• 5 Обработка кромки — работа с шаблоном
  • 5.1 Если ширина детали не более длины режущей кромки
  • 5.2 Ширина больше длины режущей части
  • 5.3 Получение фигурной и криволинейной кромки
• 6 Видео-уроки по работе c ручным фрезером

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется  заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Подготовка к работе и уход

Чтобы разобраться с принципами работы с ручным фрезером, желательно иметь хотя бы общее представление о его строении и о назначении частей.

Строение и назначение основных узлов

Состоит ручной электрофрезер из корпуса, в котором спрятан мотор. Из корпуса выступает держатель, куда вставляются цанги. Цанги — это небольшие переходники, которые позволяют использовать фрезы с хвостовиками разного диаметра. В цангу вставляется уже фреза и затягивается прижимных болтом (на некоторых моделях фиксируется кнопкой).

Основные узлы ручного фрезера и их назначение

Еще одна важная деталь ручного фрезера — платформа, которая соединяется с корпусом при помощи двух штанг. Платформа обычно сделана из металла. На нижней стороны платформы имеется плита скольжения. Она выполнена из гладкого материала, который обеспечивает плавность хода инструмента при его перемещении по детали.

Настройка параметров работы фрезера происходит при помощи:

• Ручки и шакалы настройки глубины фрезерования. Шаг настройки — 1/10 мм.
• Регулировка числа оборотов. Изменяет скорость вращения фрезы. Для начала стоит попробовать работать на малых или средних оборотах — так проще на первых порах вести инструмент.

Также обязательно на корпусе есть кнопка включения/выключения, может быть еще кнопка блокировки. Вот, вкратце все узлы. Кроме этого есть еще довольно удобный в работе параллельный упор. Он может быть простым или с возможностью подстройки — можно немного сдвинуть режущую часть вправо или влево.

Уход

С завода оборудование идет в смазке, так что в принципе, никаких дополнительных операций не требуется. Но поддерживать оборудование в чистоте необходимо — надо почаще счищать пыль, менять при необходимости смазку. Смазка нужна для подвижных частей — направляющих. Можно использовать жидкие аэрозольные смазки (предпочтительнее), но можно и обычные консистентные типа «Литол». Но, при использовании густых смазок, придется их периодически удалять, так как налипает стружка и пыль, работать становится сложно. При использовании легких аэрозольных составов налипания практически нет.

Для того чтобы подошва легко скользила, можно смазывать ее силиконовой смазкой. Особенно это пригодится при работе с шаблонами. Тогда инструмент буквально скользит, идет плавно и без рывков.

Скорость вращения

Работа ручным фрезером по дереву, композиту, фанере и т.д. начинается с выставления основных параметров. Сначала выставить надо скорость вращения. Она подбирается в зависимости от выбранной фрезы и жесткости материала и характеристик фрезера, так что точные рекомендации надо искать в инструкции по эксплуатации.

Примерная скорость обработки при использовании разных фрез

Закрепление фрезы

Далее устанавливается фреза. На большинстве фирменных фрез есть метки, по которым можно ориентироваться. Если же их нет, то минимально надо зажимать не менее 3/4 длины хвостовика (цилиндрической части). Вставляете фрезу на требуемую глубину (если надо, предварительно установив цангу — патрон-переходник для разных диаметров фрез), закрепляете вал, рожковым ключом затягиваете до упора (но не перетяните).

Работа ручным фрезером по дереву и другим материалам начинается с установки фрезы

Если модель простая, нужны два ключа. В них не предусмотрен механизм блокировки вала, вторым ключом надо будет его держать. В аппаратах среднего класса есть кнопка блокировки. Зажав ее, рожковым ключом затягиваете фрезу. В дорогих моделях кроме блокировки, есть трещотка, по которой можно ориентироваться.

Установка глубины фрезерования

Каждая модель ручного фрезера имеет определенный вылет — это максимальная глубина, на которую этот агрегат способен обработать материал. Глубина фрезерования далеко не всегда требуется максимальная, тогда требуется ее подстройка. Даже если фрезеровать надо на большую глубину, чтобы не нагружать слишком фрезу и агрегат, можно разбить ее на на несколько уровней. Для этого существует револьверный упор. Это небольшой диск под штангой с некоторым количеством упоров разной высоты — ножек. Количество ножек — от трех до семи, причем больше — не значит лучше. Намного удобнее, если есть возможность подстройки высоты каждой ножки. Вот это показывает классность оборудования. Для закрепления револьверного упора в нужном положении есть фиксатор, выполненный обычно в виде флажка.

Выставление глубины фрезерования на ручном фрезере происходит в несколько этапов:

• Инструмент ставят на ровную поверхность, освобождают зажимы, рукой нажимают чтобы фреза уперлась в поверхность.
• Освобождают револьверный упор, открутив его фиксатор.

Выбираем ножку револьверного упора

• В зависимости от того, какая глубина фрезерования нужна, выбирают ножку револьверного упора. Диск с ножками поворачивают в нужное положение.
• Винт не фиксируют, а придерживают планку пальцем, перемещают подвижный указатель так, чтобы он совпал с нулем (на фото выше).
• Штангу поднимают до отметки глубины фрезерования, после чего опускают фиксатор револьверного упора (на фото ниже).

Выставляем глубину на шкале

Теперь, при установке на заготовку и нажиме на верхнюю часть, фреза войдет в деталь на выставленное расстояние.

Теперь обрабатываться будет заготовка на нужную глубину

На хороших фрезерах есть колесико точной регулировки глубины фрезеровки. Оно позволяет не сбивая настройки (не требуется повторять всю операцию) откорректировать глубину, пусть и в небольших пределах (на фото выше это зеленое колесико).

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Обработка кромки — работа с шаблоном

Обработку кромки обычной доски проще и быстрее проводить на рейсмусе, но если его нет, ручной фрезер тоже справится, вот только займет это больше времени. Есть два способа: без шаблона и с шаблоном. Если это первый опыт работы с фрезером — лучше использовать шаблон. При обработке кромок досок нужны прямые кромочные фрезы, причем, скорее всего, понадобятся две — с подшипником в начале и в конце режущей части (на фото).

Для обработки кромки — сделать ровную поверхность

В качестве шаблона можно использовать уже обработанную доску или, например, строительное правило. Длина шаблона должна быть немного больше длины заготовки — на 5-6 радиусов фрезы с каждой стороны. Это даст возможность избежать «нырка» фрезы в материал в начале и в конце. Один важный момент: горизонтальная плоскость (перпендикулярная обрабатываемой) должна быть ровной. В всяком случае ее кривизна не должна быть больше, чем зазор между подшипником и режущей частью, иначе фреза будет задевать шаблон, а это очень нехорошо — он становится неидеальным и нанесенные неровности отобразятся на других копиях.

Если ширина детали не более длины режущей кромки

Режущая часть у фрез есть разной длины, но чем больше режущая часть, тем сложнее работать — больше усилий приходится прилагать для удержания агрегата. Потому проще начинать с работы средним резаком. Порядок обработки кромки фрезером (с шаблоном) такой:

• Шаблон устанавливаете так, чтобы он задавал требуемую ровную поверхность — отступив нужное расстояние от края.
• Заготовку с шаблоном надежно крепят к столу или любой другой горизонтальной поверхности.
• Устанавливают фрезу с роликом в средней части. Ее выставляют так, чтобы ролик катился по шаблону, а режущая часть — по детали. Для этого фрезе устанавливают на закрепленную заготовку с шаблоном, ставят отключенный от сети фрезер, корректируют положение насадки, зажимают ее.
• Устанавливают фрезу в рабочее положение — опускают корпус, зажимают.
• Включают ручной фрезер, ведут им по шаблону. Скорость движения определяется глубиной обработки. Вы все почувствуете сами.
• А как вести фрезер? Тянуть или толкать? Зависит от того, с какой стороны вы стоите. Если заготовка слева — толкаете, если справа — тянете. Можно также ориентироваться по вылету стружки — она должна лететь вперед.

На этом, собственно все. После того, как закончили проход, оцениваете результат, снимаете струбцины.

Это, кстати, еще способ снять четверть по краю заготовки или в какой-то ее части. Для снятия четверти выставляете режущую часть так, чтобы обработка была заданной глубины.

Снятая четверть на мебельном фасаде

Сменив фрезу на фигурную (галтельную) и сместив шаблон или используя идущий в комплекте упор, можно нанести на заготовку продольный рисунок (на фото ниже).

Принцип работы с ручным фрезером тот же

В общем, эта техника фрезерования  довольно удобная. Для первых шагов в деревообработке — это лучший способ «набить руку», дальше можно будет ровнять кромки даже без направляющих.

Ровная кромка без направляющей требует опыта

Ширина больше длины режущей части

Что делать если толщина заготовки не более длинны режущей части фрезы? В этом случае работа ручным фрезером по дереву продолжается:

Вот теперь кромка полностью обработана с одной стороны. Если надо — повторяете со второй стороной. А вообще, чтобы освоить работу ручным фрезером по дереву, потребуется несколько «черновых» заготовок. Выбирайте из тех, что не жалко выбросить — на первых порах косяков будет много, потом постепенно научитесь.

Получение фигурной и криволинейной кромки

Если нужна не ровная, а скругленная или любая другая форма кромки, надо смотреть по состоянию имеющегося края. Если заготовка более-менее ровная, берете необходимую кромочную фрезу, устанавливаете ее и обрабатываете поверхность, как рассказано выше. Если поверхность слишком кривая, ее сначала доводят до нормального состояния, а потом фрезеруют.

Скругленная кромка

Это необходимо, так как ролик подшипника прокатывается по поверхности и если есть огрехи, они будут скопированы. Потому действуйте последовательно — сначала ровняйте, затем — придавайте кривизну.

Если нудна вообще криволинейная поверхность — вырезается шаблон. Рисунок наносится на фанеру толщиной 8-12 мм, сначала его можно выпилить электролобзиком, потому край довести до идеального состояния фрезером.

На фанере вычерчивают требуемый рисунок

Видео-уроки по работе c ручным фрезером

Мега-гид по фрезерным станкам

— что это такое, типы и характеристики

🛠 Фрезерный станок — один из самых увлекательных инструментов для тех из нас, кто увлечен производством и обработкой.

В этой статье мы рассказываем о том, что такое фрезерные станки, какие виды существуют, для чего они используются и какие виды деталей и операций можно на них выполнять.

👇 Продолжайте читать! Вы найдете видео, персонализированные изображения…

📖 Что вы хотите прочитать?

Что такое фрезерный станок и для чего мы его используем?

Пример классического универсально-фрезерного станка, модель OPTIMUM MT 230 S с цифровой индикацией, промышленный станок. Цена около 27.000€

Фрезерный станок – это станок, который выполняет черновую обработку, резку или (даже) сверление различных твердых материалов, обычно металла. Это делается путем удаления стружки за счет высокоскоростного вращения фрезы и движения осей либо элемента, либо механизма.

Этот вид технологии изготовления деталей путем их вырезания называется механической обработкой.

Фреза — это режущий инструмент, используемый во фрезерных станках. Фреза содержит одну или несколько режущих кромок, удаляющих металлическую стружку при вращении инструмента. Существует множество различных типов фрез, в зависимости от типа работы, которую необходимо выполнить на детали. Вот несколько примеров:

Различные типы фрез (фрезерных инструментов) для различных операций, которые можно выполнять на фрезерном станке.

Все еще не понятно, что такое фрезерный станок и как им пользоваться? Я думаю, что эти концепции лучше всего объяснить с помощью видео. Вот обучающее видео об использовании вертикально-фрезерного станка, о котором мы говорим в этой статье:

Части фрезерного станка

Теперь, когда мы знаем, каковы его функции, давайте познакомимся с анатомия фрезерного станка. Для этого мы должны учитывать, что его детали и аксессуары будут различаться в зависимости от модели машины. По этой причине мы назовем наиболее важные из них.

Стол

Сюда мы поместим деталь, которую нужно фрезеровать. На столе блок необработанного металла, подлежащий фрезерованию, фиксируется с помощью различных систем. Наиболее распространенная система заключается в удержании детали с помощью тисков или зажимов, винтов и Т-образных гаек, так как перед началом фрезерования деталь должна быть прочно закреплена и находиться в правильном положении.

Шатуны

Это те, которые придают движение декартовым осям. Есть по одному «X», «Y» и «Z» соответственно. С их помощью мы будем перемещать компонент, закрепленный на станине, и шпиндель, содержащий фрезу. Фрезерный станок может иметь больше этих элементов в зависимости от количества возможных движений или если мы поместим четвертую ось вращения.

Головка

Содержит устройство, удерживающее и фиксирующее режущий элемент. В некоторых случаях он может содержать кнопку питания и аксессуары, такие как лампы и шланги охлаждающей жидкости. И содержит ось инструмента или шпиндель, вращающийся элемент, на котором размещается фреза.

Двигатель

Еще один из основных элементов фрезерного станка. Это сердце машины. Его мощность, обороты и крутящий момент варьируются в зависимости от модели и предполагаемого использования.

Существуют двигатели с регулируемой скоростью, которая осуществляется электронным способом, и двигатели с фиксированной скоростью, которые регулируют скорость и мощность с помощью системы шкивов или шестерен.

Редуктор

Не все материалы, не все металлы режут с одинаковой скоростью. Любая комбинация режущего материала и материала, подлежащего резке, требует скорости инструмента, чтобы обеспечить наилучшую отделку и гарантировать, что срок службы инструмента не пострадает.

Вот почему фрезерные станки имеют редуктор, который берет выходную мощность двигателя и преобразует ее с различными регулируемыми скоростями или даже в разных направлениях (для возможности фрезерования вертикально или горизонтально) или элементы машины (для возможности автоматического движение по одной из осей).

Какие существуют типы фрезерных станков?

Как и для большинства инструментов, существуют различные фрезерные станки со специфическими функциями, размерами и характеристиками. Их можно классифицировать по разным критериям.

Вот некоторые классификации фрезерных станков в соответствии с характеристиками, которые мы считаем наиболее важными, с практическим объяснением и иллюстрациями 👇

По ориентации шпинделя

Относится к направлению режущего инструмента. В традиционных фрезерных станках это происходит только в одном положении, которое может быть следующим:

• Горизонтально-фрезерный станок . Ось шпинделя горизонтальная, фрезы установлены на горизонтальном валу, называемом оправкой.
  Эти станки являются первыми конструкциями фрезерных станков. У них есть горизонтальный шпиндель, мост, поддерживающий оправку в очень жестком положении, и координатный стол, который перемещается вверх и вниз по консоли (вертикальной оси).
• Вертикально-фрезерный станок . Здесь положение на шпинделе вертикальное, перпендикулярное координатному столу. Может иметь поворотную головку, если имеется возможность наклона шпинделя для выполнения определенных операций под углом.
  Вертикально-фрезерные станки сегодня более распространены, и они являются стандартом, когда речь идет о фрезерных станках и центрах с ЧПУ. На старых моделях деталь обычно перемещается вверх и вниз (так же, как и на горизонтальных), но на большинстве современных фрезерных станков головка движется вверх и вниз для обработки детали.
• Универсальный фрезерный станок . Этот станок сочетает в себе два предыдущих типа и имеет возможность использования инструмента в горизонтальном и вертикальном положении.

В зависимости от количества осей

Они будут определять типы движения нашего фрезерного станка. Чем больше количество осей, тем больше возможности обработки, а также стоимость станка и сложность программирования операций:

• 3 оси . Это основные ортогональные направления машины с такими характеристиками. Они представляют оси X, Y, Z для обработки в трех измерениях пространства.
• 4 оси . К упомянутым добавляется возможность вращения обрабатываемого объекта на столе. 4 боковые грани могут быть отфрезерованы или также может быть установлен инструмент для фиксации 4 деталей вместо одной в каждом цикле.
• 5 осей . Добавьте к 3 типичным осям стол, способный вращаться по 2 различным осям. Это позволяет наклонять деталь для фрезерования со всех сторон, кроме одной, сводя к минимуму количество различных захватов и позволяя резаку получить доступ ко многим закоулкам детали. Как правило, 5-осевое фрезерование выполняется на обрабатывающих центрах, о которых мы поговорим позже.

В соответствии с их структурой

Структура обычного фрезерного станка

Обычные фрезерные станки имеют С-образная конструкция , на которой распределены элементы машины. Наиболее важной особенностью конструкции фрезерного станка является жесткость, позволяющая выдерживать усилия фрезерования без деформации и поддерживать допуски заготовки.

Классические вертикальные или горизонтальные фрезерные станки ( коленные фрезы ) обычно имеют координатный стол (X и Y), который перемещается вверх и вниз по оси Z на жесткой опоре, называемой консолью. Большинство современных фрезерных станков и вертикальных обрабатывающих центров обычно имеют стационарные оси X и Y, и именно головка (а не деталь) перемещается вверх и вниз по независимым направляющим (9). 0013 станины ). Оба имеют схожую структуру C.

Конструкции, поддерживающие усилия фрезерного станка, обычно изготавливают из чугуна для получения очень тяжелых и жестких деталей, поддерживающих форму фрезерного станка и поглощающих вибрации. Существуют также сварные стальные рамы, которые обычно менее жесткие.

Передвижной мост или портал

В этом случае перемещается не стол и, следовательно, не заготовка. Двигается структура, удерживающая голову. Обычно они очень большие и используются на плоских предметах, с которыми трудно обращаться.

Колонно-фрезерный станок

В них шпиндель размещен в вертикальной колонне, по которой он перемещается вверх и вниз и из которой выходит и входит через плечо. Эта конструкция используется, когда детали большие или тяжелые, так как это машина, которая перемещается вокруг детали, чтобы обработать ее, и движения сведены к минимуму. Расточные станки, которые специализируются на обработке отверстий с очень точными допусками, обычно представляют собой стационарные или мобильные станки с колонной.

По методу контроля

Ручные фрезерные станки

В самых простых фрезерных станках используются кривошипы с нониусом (шкалы для контроля подачи), чтобы оператор мог перемещать оси при их повороте. Некоторые фрезерные станки также включают автоматическую подачу на один из своих валов, оператор может задействовать вал для его автоматического перемещения и завершить операцию, не перемещая кривошип.

Фрезерный станок с УЦИ (цифровое считывание)

Одним из наиболее распространенных аксессуаров для ручного станка является УЦИ. Считыватель указывает положение осей на экране, поэтому нет необходимости использовать рукоятки нониуса или выполнять больше измерений, чем необходимо.

Короче говоря, управление по-прежнему ручное, но вам поможет читатель.

УЦИ можно приобрести непосредственно установленным на фрезерный станок или установить позже в относительно простой модификации. Вот видео о том, как использовать и устанавливать УЦИ на фрезерный станок:

Фрезерные станки с ЧПУ (ЧПУ)

Этот тип станков полностью оснащен цифровым управлением. Идеально подходит для автоматизации производственных процессов. Операции резки и фрезерования предварительно проектируются на компьютере в программном обеспечении CAM и передаются на станок в формате GCODE.

Эти фрезерные станки можно приобрести с числовым программным управлением или модифицировать до ручного фрезерного станка, чтобы им можно было управлять с помощью ЧПУ. Вот один из примеров того, как преобразовать фрезерный станок в систему ЧПУ:

Фрезерные станки для любителей и небольших мастерских

Мы говорили о промышленных станках, стоимость которых составляет порядка нескольких десятков тысяч евро. Знаете ли вы, что есть более дешевые модели для небольших мастерских и для обучения?

Мы собрали несколько обзоров существующих более дешевых моделей и типов, чтобы вы могли получить представление о вариантах, которые существуют помимо промышленных фрезерных станков.

Tormach

Фрезерные станки Tormach значительно дороже и очень популярны в США в качестве станков для начинающих или для небольших мастерских.

Фрезерные станки Grizzly

Фрезерные станки с ЧПУ

Подобно тому, как мы говорили о лучших портальных фрезерных станках для фрезерования очень больших деталей, этот тип конструкции также используется в станках для любителей, известный как Фрезерные станки с ЧПУ .

Они не обладают такой жесткостью, как обычные фрезерные станки с чугунной рамой, поэтому их часто используют для фрезерования дерева, пластика, углеродного волокна или алюминия. Из-за больших размеров по осям X и Y и уменьшенного хода по оси Z они в основном используются для обработки простых пластин или плоских деталей. Они всегда имеют числовое управление.

Фрезерный станок с ЧПУ с алюминиевым профилем, модель OX CNC. Фрезерный станок с ЧПУ с алюминиевой структурой для легкой обработки алюминия. Модель 6040.

Какие области применения у фрезерного станка?

Для чего используется фрезерный станок? Фрезерные станки используются для изготовления механически обработанных деталей, которые обычно изготавливаются из металла (стали, алюминия или других металлов), хотя они также могут быть изготовлены из пластмассы или дерева.

Детали, изготавливаемые механической обработкой, могут быть единичными, мелкими или средними сериями; для промышленного применения, машиностроения, аэрокосмической, медицинской промышленности… Они также изготавливаются путем механической обработки или детали обрабатываются для массового производства, например, в автомобильной промышленности.

Фрезерные станки, которые мы представили в этой статье, в основном представляют собой открытые фрезерные станки, 3 оси, ручные, с цифровым считыванием… Этот тип традиционных фрезерных станков используется для небольших серий или отдельных деталей, они позволяют работать быстро, а ручное или автоматическое управление машиной. Они обычно используются в небольших мастерских, в мастерских по изготовлению оснастки или прототипов, в школах механообработки, мастерских механиков…

Мастерская прототипирования с вертикальными фрезерными станками с цифровым считыванием (DRO)

Для производственных тиражей в крупных мастерских часто используются обрабатывающие центры с ЧПУ, которые представляют собой станки, по сути являющиеся фрезерным станком, но закрытые и управляемые компьютером (ЧПУ), обычно имеющие автоматическую смену инструмента и часто более 3-х осей.

Обрабатывающий цех с обрабатывающими центрами и токарными станками с ЧПУ

Детали с более сложной геометрией изготавливаются на 5-осевых обрабатывающих центрах , которые позволяют вращать деталь по двум осям вращения, чтобы фреза могла получить доступ ко всем сторонам объекта (кроме рукояти) и фрезеровать под любым углом.

Фрезерные работы

Функции этого устройства очень разнообразны и будут зависеть от особенностей каждого станка. Тем не менее, мы можем назвать основные из них.

• Строгание.
• Канавка. Для создания точных полостей в некоторых материалах. Они могут быть прямыми или фигурными. Они будут иметь толщину, определяемую фрезой, и траекторию, ограниченную движением осей.
• Сверление. Универсальность фрезерного станка позволяет выполнять отверстия точного диаметра и длины. Первый обычно определяется размером используемой фрезы. Эти отверстия могут быть гладкими, коническими или с резьбой.
• Производство зубчатых колес. Одним из основных применений четырехосевого фрезерного станка с винтовой функцией является изготовление коронок, шестерен, кулачков, шестерен и всех видов деталей трансмиссии.

Чем фрезерный станок отличается от токарного станка?

Токарный станок и фрезерный станок являются двумя столпами механической обработки, но они имеют совершенно разные области применения и характеристики.

Токарный станок используется для изготовления вращающихся деталей . То есть детали, которые можно создать, обтачивая металлический цилиндр и удаляя металл токарными инструментами.

Токарный станок появился раньше, чем фрезерный станок, и его можно использовать для производства более дешевых деталей, если они имеют правильную форму и могут быть адаптированы к станку. Некоторые детали можно изготовить только на токарном станке, например, винты, шпиндели, валы… С другой стороны, токарный станок менее универсален, поскольку фрезерный станок позволяет создавать большее разнообразие геометрий и различных деталей.

Вот видео с дополнительной информацией о токарном станке, если вам интересно узнать об этом станке:

Что такое обрабатывающий центр?

Обрабатывающие центры — это машины, которые имеют много общих характеристик с фрезерными станками. По сути, можно сказать, что они являются подгруппой фрезерных станков, но они были модернизированы для производства обрабатываемых деталей в больших объемах и с высокой точностью.

Обрабатывающие центры имеют следующие характеристики:

• Имеют числовое управление (ЧПУ)
• Могут выполнять различные операции механической обработки, кроме фрезерования, нарезания резьбы и сверления
• Имеют крышку, которая их закрывает
• Имеют автоматическую смену инструмента
• Могут иметь более 3 осей

Как и у фрезерных станков, существуют вертикальные и горизонтальные обрабатывающие центры, хотя различие не такое простое, как у фрезерные станки.

В настоящее время фрезерные станки обычно используются в небольших мастерских и для изготовления прототипов, отдельных деталей, крупных деталей… Обрабатывающие центры с ЧПУ несут большую часть производственной нагрузки на детали с ЧПУ.

Вы хотите производить детали механической обработкой?

В Bitfab мы можем помочь вам с вашими проектами по механической обработке.

Если вы пришли к этой статье в поисках дополнительной информации о механической обработке и считаете, что это правильный выбор для ваших производственных нужд, не стесняйтесь оставить нам контактное сообщение.

Свяжитесь с Bitfab

Фрезерные станки: что это такое? И что они делают?

Фрезерные станки играют жизненно важную роль в широком спектре отраслей промышленности, включая нефтяную, оборонную, транспортную и строительную. Благодаря нашим квалифицированным специалистам и собственному модульному оборудованию эти универсальные машины выполняют различные функции, помогая этим отраслям.

Что такое фрезерный станок?

По сути, фрезерный станок использует вращающиеся фрезы для удаления ненужного материала с заготовки. С нашим большим ассортиментом портативного фрезерного оборудования мы можем выполнять множество задач, используя различные фрезерные суппорты, скорости, подачи и несколько осей.

В этом станке используется вращающийся режущий инструмент с несколькими режущими точками. Вместо того, чтобы сверлить объект, фреза будет двигаться перпендикулярно своей оси, а резка будет происходить по окружности вращения фрезы. Это высокоскоростное вращательное движение эффективно отрезает любой ненужный материал и превращает его в мусор, известный как стружка. Его также можно использовать для обрезки краев заготовки или создания канавок, пазов или карманов.

Наши специалисты всегда должны учитывать два основных аспекта наших фрезерных станков: скорость резания и скорость подачи. Это может быть ошибочно принято за одно соображение, но это два разных требования для эффективной обработки на месте. Скорость резания относится к разнице скоростей (или относительной скорости) между инструментом и режущей поверхностью. Скорость подачи — это скорость, с которой инструмент перемещается перпендикулярно поверхности. В случае фрезерования используемыми единицами измерения могут быть либо расстояние за время, либо расстояние за оборот.

Существует несколько способов использования фрезерного станка. Например, мы в In-Situ проведем качественную торцевую фрезеровку для наших клиентов и многие другие услуги. При торцевом фрезеровании мы врезаемся в плоскую поверхность или полость с плоским дном, и резание в основном происходит по окружности фрезы.

Какие существуют типы фрезерных станков?

Несколько типов фрезерных станков используются в различных отраслях промышленности, и наши модульные фрезерные станки могут работать с различными осями. Однако традиционные фрезерные станки могут работать только в ограниченном числе позиций.

Горизонтальные фрезерные станки – Эти фрезы устанавливаются на горизонтальный вал, называемый оправкой, и имеют горизонтальную ось шпинделя. Это была конструкция первых фрезерных станков.

Вертикально-фрезерные станки – работают перпендикулярно их координатному столу с вертикальным шпинделем. Они стали более популярным выбором, чем горизонтальные, потому что поворотная головка наклоняет шпиндель для выполнения операций под любым углом.

Универсальный фрезерный станок – 9 шт.0014 Эта машина представляет собой кульминацию двух предыдущих разработок в улучшенном улучшении. Этот станок позволяет шпинделю выполнять операции горизонтально или вертикально.

Отрасли, получающие выгоду от фрезерования на месте

Фрезерные станки пользуются большим спросом в самых разных отраслях. Мы в In-Situ обнаружили, что наши услуги фрезерных станков на месте используются с большим успехом в:

Нефть и шельф – Неотъемлемые проблемы этих сред и их жесткое воздействие на оборудование, используемое при глубоководном бурении нефтяных скважин и оффшорное бурение требуют качественного, экономичного и быстрого ремонта, чтобы предотвратить любые бедствия

Горнодобывающая промышленность и машиностроение – Работа в условиях жесткого бюджета на техническое обслуживание и все более ограниченных сроков делает незапланированный ремонт из-за отказа оборудования серьезной проблемой для горнодобывающей промышленности. Сбои в процессах или заводском оборудовании будут иметь катастрофические последствия для производительности любой компании в этой отрасли.

Судовой ремонт – Сведение времени простоя к минимуму имеет важное значение для судовых операций, поэтому выбор быстрой услуги по механической обработке на месте имеет важное значение. Вы также должны быть готовы произвести ремонт в любом морском порту на вашем маршруте — мы в In-Situ гордимся тем, что доступны по всему миру, 24/7, в любой день года именно для такой ситуации.

Строительство — во время строительства очень важно соблюдать сроки и выполнять работы в рамках бюджета, которые могут быть легко разрушены из-за отказа оборудования. Кроме того, эти станки обычно имеют большие размеры или закреплены на месте, поэтому их демонтаж для традиционной фрезерной обработки требует больших затрат времени и средств.

Преимущества выбора на месте для фрезерной обработки на месте

Мы специализируемся на переносных фрезерных станках.
