Чизельные плуги – преимущества, характеристики, виды и отзывы

Содержание

преимущества, характеристики, виды и отзывы

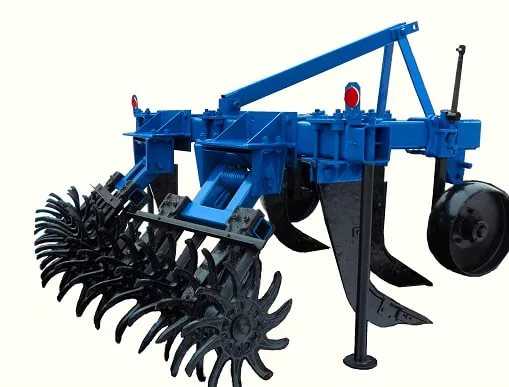

Плуг чизельный (ПЧ) представляет собой навесное орудие довольно-таки сложной конструкции, предназначенное для глубокого безотвального рыхления почвы. Ширина захвата грунта, а следовательно, и производительность обработки при использовании этого инструмента увеличивается в 1.8 раз. Рыхлить почву с применением чизельного плуга можно на глубину до 45 см.

Преимущества конструкции

Ширина захвата полосы при использовании этого орудия может доходить до 12 метров. Оснащаются такие плуги подпружинными стойками. Поэтому при применении этого инструмента создаются колебания, обеспечивающие дополнительное рыхление почвы. Поскольку каждая стойка чизельного плуга закреплена на амортизаторах, помимо всего прочего, исключается и возможность поломки оборудования, к примеру, при случайном наезде на препятствие.

Большинство моделей ПЧ дополняется специальным зубчатым или трубчатым катком. Предназначены эти элементы конструкции плуга для разбивания больших комков, остающихся после вспашки и для выравнивания поверхности поля. Обрабатывать каток почву не слишком глубоко — около 20 см. Если плуг изначально им не укомплектован, его можно приобрести отдельно.

Плюсы применения

При использовании такого орудия, как плуг глубокорыхлитель чизельный, можно получить следующие преимущества:

  • снижение затрат труда в среднем на 17 %;
  • повышение урожайности до 30 %;
  • приемлемую стоимость.

Чаще всего плуг этой конструкции применяется для ежегодной плановой вспашки при классической технологии возделывания сельскохозяйственных культур. Но допускается использовать его и для борьбы с переуплотнением почвы. В последнем случае обработка земли этим орудием производится примерно раз в 3-5 лет или один раз за севооборот. Ежегодное использование этого орудия на запущенных полях с сильно уплотненной почвой приводит к значительному улучшению качества последней. Рыхлым, влаго- и водопроницаемым грунт становится уже через три года применения ПЧ.

Проникать в почву плуг чизельный может очень глубоко. При этом после его использования растительные остатки от предыдущего урожая остаются на поверхности. Это обеспечивает образования большого количества гумуса. Кроме того, покрывающее поле соломистое одеяло в дальнейшем препятствует иссушению почвы и защищает ее от ветряной и солнечной эрозии.

При использовании простых оборотных плугов в почве на границе пахотного и подпахотного слоев образуется уплотненный слой, задерживающий воду. Это приводит к тому, что даже при общем дефиците влаги ее сток с полей значительно усиливается. Образуется подушка в течение нескольких лет под тяжестью обычных плугов. При использовании ПЧ, поскольку в данном случае рыхление происходит очень глубоко, это уплотнение очень быстро разрушается (на некоторых видах почв — уходит гораздо глубже). Эту особенность, конечно же, также можно отнести к достоинствам чизельных плугов.

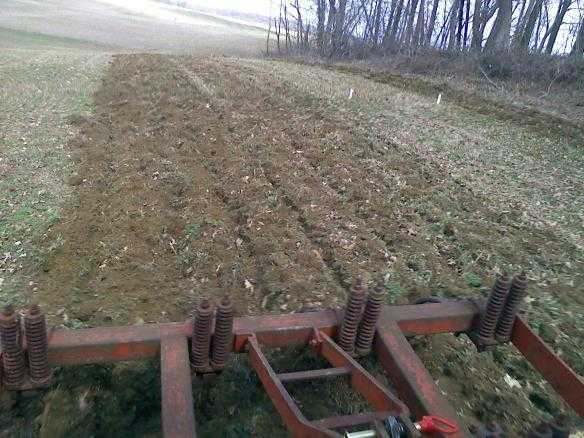

Что происходит с почвой при вспашке

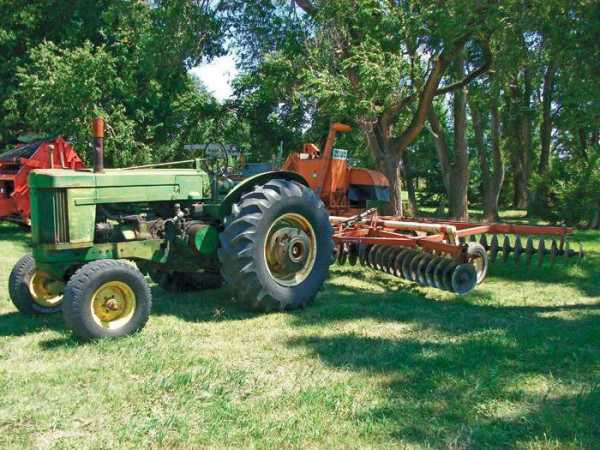

Использовать плуг чизельный рекомендуется в комплексе с дисковой бороной БДМ. При вспашке с применением этих двух орудий в почве создаются максимально благоприятные условия для накопления весенней влаги. Дело в том, что на глубине 15-20 см в грунте в этом случае возникает эффект щелевания. При этом нижние слои (до 50 см) частично сдвигаются и разрыхляются. Вспашку ПЧ производят после одного прохода бороны, сразу же после уборки предшественника.

Сфера использования

Применяются плуги ПЧ в основном на паровых полях (в том числе и на склонах) при возделывании зерновых культур. Использовать их можно на любых грунтах, кроме каменистых, во всех агроклиматических зонах. Допускается производить вспашку с использованием такого плуга и на подверженных ветровой и водной эрозии почвах.

Помимо полей под зерновые, плуг чизельный может применяться для глубокой обработки грунта в садах и виноградниках (в междурядьях). Также это навесное оборудование часто используют при омоложении лугов и пастбищ либо для улучшения дренажных свойств почвы.

Виды чизельных плугов

Моделей плугов ПЧ существует несколько. Конструктивно они практически ничем не отличаются. Разница состоит в основном лишь в ширине полосы захвата. О том, какие именно технические характеристики имеет та или иная модель, можно узнать из представленной ниже таблицы.

Модель

Ширина захвата (м)

Максимальная скорость (км/ч)

Количество рабочих органов (шт)

Максимальная глубина обработки (см)

Производительность (га/ч)

Требуемая мощность (л/с)

Масса (кг)

ПЧ-2

2.3

10

4

45

2.3

150

600

ПЧ-3

3.2

6

3.2

250

850

ПЧ-4

4.5

8

4.5

350

1100

Модели ПЧ-2,3 и 4 используются в сельском хозяйстве чаще всего. Однако для обработки почвы могут применяться и более производительные чизельные плуги. Ширина захвата некоторых моделей может составлять 12 м. Но глубина вспашки у них при этом обычно меньше – 23-25 см.

Производители

Чаще всего российские фермеры используют чизельные плуги отечественного производства, поскольку стоят они дешевле импортных. У нас в стране ПЧ выпускают многие компании: «Югпром», «Ростельмаш», ООО «БДТ-Агро» и другие. Однако наибольшей популярностью пользуются плуги, изготавливаемые производителем «Алтайский машиностроительный завод». На рынок продукция этой компании поставляется под маркой «Алмаз». К преимуществам ПЧ этого производителя относят:

  • прочность и надежность конструкции;
  • автоматическую очистку катков при вспашке;
  • простоту ремонта и т. д.

Иногда на отечественных полях используются, конечно же, и импортные плуги чизельные. Очень неплохие отзывы фермеров заслужили, к примеру, орудия марки Lemken. Плуги этого немецкого производителя отличаются превосходным качеством сборки, высокой производительностью и удобством в использовании. Но стоят они, конечно же, дороже отечественных.

С какими тракторами используется

Согласно рекомендациям производителей, плуг чизельный, выполняющий вспашку на глубину до 45 см, можно навешивать на технику мощностью не менее 150 л/с. Поэтому такие модели чаще всего эксплуатируются с тракторами Т-150, МТЗ 1523, 1822, 2022 и т. д.

Конечно же, и на менее мощной технике можно использовать чизельный плуг. МТЗ 1221 «Беларус» (130 л/с), к примеру, справляется с ним очень даже неплохо. Однако, в данном случае на трактор навешивается ПЧ, производящий вспашку на глубину не более 23-25 см с шириной захвата в 2.4-2.6 м. Также чизельные плуги можно амортизировать с ХТЗ-150К-09, ВТ-150Д, «Нью Холланд TM 140», «Джон Дир 7730» и практически любыми другими моделями тракторов мощностью от 80 л/с отечественного или импортного производства.

Краткая инструкция по эксплуатации чизельного плуга

Производить вспашку с использованием ПЧ совершенно несложно. Перед началом работы трактористу нужно лишь отпустить рычаг управления в свободное положение. В результате плуг под собственной тяжестью опустится на землю. При вспашке рабочий орган ПЧ дополнительно опирается на колеса. В некоторых случаях последние изготавливаются из металла. Но чаще всего плуги ПЧ дополняются обычными опорными колесами с шиной и камерой. Их положение, помимо всего прочего, определяет глубину вспашки. Поворот в конце борозды по инструкции следует производить только после перевода плуга в транспортное положение.

Отзывы о плугах «Алмаз»

Экономическая эффективность чизельного плуга, как можно было заметить из всего вышесказанного, очень высока. Рыхлят почву ПЧ качественно и быстро, а работать на поле с их использованием несложно. Поэтому мнение о них у фермеров и механизаторов сложилось, конечно же, только хорошее.

Как уже упоминалось, самой популярной маркой чизельных плугов у нас в стране является «Алмаз». Большинство механизаторов считает их очень надежными. На специализированных форумах работники сельхозпредприятий даже часто отмечают тот факт, что по качеству сборки плуги «Алмаз» абсолютно ничем не уступают ПЧ зарубежного производства. Хвалят этого производителя в том числе и за относительно невысокую стоимость продукции, а также за довольно-таки широкий модельный ряд.

fb.ru

Плуг чизельный — это что такое

Плуг чизельный — это что такое? Чтобы ответить на вопрос, потребуется разобраться с тем, что означает это название. После подробного ознакомления со всеми особенностями этого понятия можно будет приступить к описанию самого механизма.

Что такое чизельная обработка почвы

Под словом «чизель» понимается любой прицепной сельскохозяйственный агрегат, используемый для глубокого рыхления почвы без ее переворачивания (оборота пласта). Поэтому рассматриваемое здесь орудие иначе можно было бы назвать глубокорыхлитель. К плюсам такой обработки относят:

  1. Улучшение водно-воздушного баланса.
  2. Сокращение сроков подготовки почвы.
  3. Возможность замедлить процесс ее эрозии и повысить всхожесть семян.

К ее достоинствам следует отнести и облегчение труда сельского механизатора, которому не приходится своими руками заниматься очисткой плуга. При таком способе обработки даже сырая земля к его рабочим плоскостям практически не прилипает.

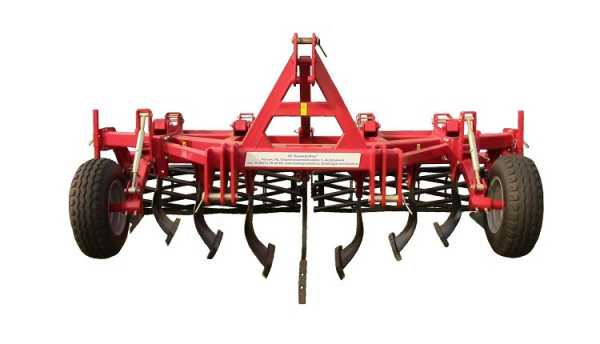

Чизельный плуг

Для чего используют чизельные плуги

Назначение чизельного плуга определяется его универсальностью, то есть возможностью одновременно с рыхлением почвы выполнять следующие полезные операции:

  • подрезание сорняков;
  • разделка дернины и закладка минеральных удобрений;
  • лущение стерни и многое другое.

Посредством механизма Т150, например, могут обрабатываться сравнительно «тяжелые» почвы, засоренные камнями.

Еще одно преимущество агрегатов этого класса состоит в том, что при их использовании не образуется жесткая плужная подошва, что благоприятно сказывается на качестве пропашных земель. Чизельная обработка почвы имеет одну особенность, согласно которой остатки сорняков не заделываются (как это обычно происходит при вспашке почвы), а перемешиваются с основным пахотным слоем, превращаясь в мульчу. Благодаря этому верхняя часть почвы не оголяется, к тому же в ней хорошо сохраняется влага. Рассмотренные достоинства свидетельствуют о том, что чизельный плуг – это замечательное изобретение, существенно повышающее эффективность вспашки.

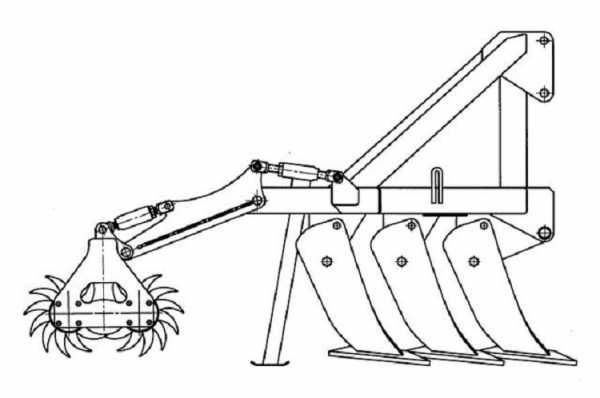

Устройство чизельного плуга

Оценивая этот вид техники, некоторые специалисты считают, что чизельный культиватор – это переходная форма от традиционных пахотных орудий к глубинным рыхлителям. Подтверждением этому является его конструкция, состоящая из следующих частей:

  1. Несущей рамы с вертикальными стойками.
  2. Двух сцепов, один их которых верхний служит для подвески на тракторе, а второй (нижний) – для крепления основных рабочих органов.
  3. Опорного катка с колесом и тяг.
  4. Ограничителей хода и специальных стоек с закрепленными на них наральниками.

Плужная рама изготавливается в виде неразборной сварной конструкции, обеспечивающей жесткость и устойчивость во время работы. На приведенном фото с каждой из описанных частей можно ознакомиться более подробно.

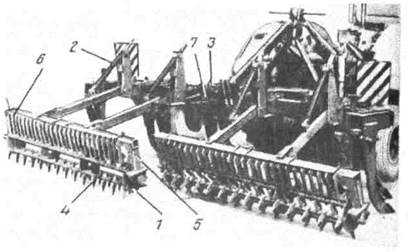

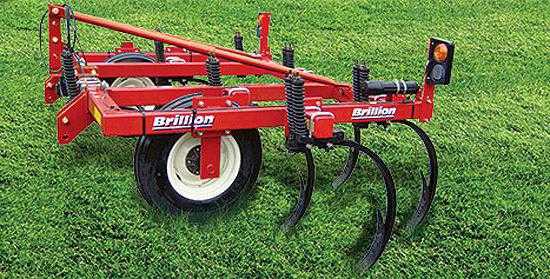

Конструкция чизельного плуга

Модели плугов для глубокой вспашки

Высокую оценку получили у российских механизаторов чизерные изделия Рубцовского завода под названием «SVAROG» (они относятся к торговой марке АЛМАЗ). Представленные этим производителем модели принято различать по ширине захвата, что находит отражение непосредственно в их названии. Так, ПЧ-2,5 имеет ширину 2,5 метра. Самая широкозахватная модель имеет ширину 6 метров, что отражено в ее названии (ПЧ-6). Один из наиболее популярных образцов этой техники – ПЧН-4,5 с захватом 4,5 метра.

Все рабочие органы механизмов выполняются сборными, что позволяет выборочно менять износившиеся детали. Кроме того, они оснащаются качественными лапными наконечниками и специальными отвалами фирмы Industriehof (Германия). Плуг чизельный навесной для МТЗ 82, в частности, комплектуется вспомогательными приспособлениями, завершающими процесс обработки (их называют катками зубчатыми).

Плуг АЛМАЗ отличается не только долговечностью, но и высокой производительностью всех совершаемых им операций. При своей многофункциональности эти изделия имеют сравнительно невысокую цену, что объясняется производством на заводе собственных комплектующих деталей. Производительный шестиметровый плуг хорошо агрегатируется с различными моделями тракторов с заявленной мощностью 450-480 л.с. (например, Джон Дир 9520).

Следует обратить внимание и на модель глубокорыхлителя, используемого как замена плуга и обрабатывающего почву на глубину до 60 см. Она называется «Донди» и может осуществлять целый ряд операций, включая измельчение отдельных фракций грунта, а также выравнивание земляной поверхности.

Заключение

Определившись с тем, плуг чизельный — это что такое, каждый заинтересованный пользователь сможет выбрать для себя подходящий вид оборудования, удовлетворяющий его профессиональным запросам. Более подробно ознакомиться с особенностями этой техники можно после просмотра нескольких видео по данной теме, широко представленных в Интернете.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Как выбрать чизельный плуг — нужен ли он, обзор лучших на МТЗ

Обработка грунта чизельным методом представляет собой разрыхление верхнего шара почвы перед пашней без переворачивания. То есть производиться снятие слоя без создания плужной подошвы. Данный процесс необходим для насыщения шаров грунта влагой. Он выполняется с помощью специального механического устройства, называемый чизельный плуг. Этот агрегат относится к навесному оборудованию многих модификаций тракторов. На практике больше всего его цепляют на МТЗ. Сами чизели еще называют культиваторами, почв рыхлителями или просто плугом.

Научное обоснование необходимости чизельного метода обработки земли

Плуг Алмаз

Наука уже давно доказала, что вспашка грунта не всегда оказывает должную эффективность, и приносит результат. Конструкция орудий для выполнения данного процесса требует усовершенствования и множества доработок. Приобретение ПЧ позволит аграрию разрешить многие вопросы, связанные с правильной обработкой грунта. Благодаря этому агрегату почва становится наполненной влагой и полезными веществами. Также после ПЧ не остается гребенок и развалов. Само понятие «чизель» обладает английским происхождением. В переводе оно означает плуг для безотвальной вспашки земли.

Чтобы не наносить вред верхнему плодотворному шару грунта и выполнить его обработку с меньшей энергоемкостью и трудовыми затратами необходимо использовать только чизельный плуг. Данное устройство выпускается изготовителями сельскохозяйственной техники различных модификаций. Основными из них являются ПЛН и ПЧ. Они легко стыкуются со многими моделями тракторов, таковых как К – 744, К – 701, Т- 150 и конечно МТЗ.

Главными производителями такого агрегата в нашем государстве являются «Алтайский машинотехнический завод», ООО «БДТ – АГРО», «Ростельмаш» и много иных.

Модельный парк

Чизельный плуг ПЧ 6

Сегодня особенным спросом среди потребителей в модельном ряду пользуется чизельный плуг, носящий логотип компании «Алмаз». Для детального ознакомления с ПЧ от данного производителя необходимо более подробно рассмотреть некоторые модели.

  1. Чизельные плуги с маркировкой «Алмаз 4,5». Эту модель изготовитель запустил в серийное производство в 2010 году. Полный вес подобного агрегата равняется 1640кг. Его ширина – 4500мм, длинна – 2830мм, а высота – 1950мм. Данная модель может обрабатывать 3,5га за один час. Глубина рыхления грунта составляет 450мм.
  2. Чизельные плуги с маркировкой «Алмаз 2,5». Данная модификация началась изготавливаться в 2010 году. Вес агрегата равняется 750кг. Ширина – 2500мм, длинна – 2830мм, а высота – 1950мм. Его производительность составляет 8000м за один час. Данная модель ПЧ легко моделируется с трактором МТЗ 82.
  3. ПЧ под наименованием «Алмаз 6» появился на рынке сельскохозяйственной техники в 2011 году. Данная модель предназначена для обработки больших площадей. Ее вес составляет 5749 кг, ширина – 6100мм, длинна – 8300мм, а высота – 1600мм. Производительность агрегата равняется 4,5 га за один час. Эта модификация моделируется с тракторами большой мощности из модельного ряда К – 700 или Т – 150.

На сегодняшний день, на отечественном рынке можно встретить ПЧ из Германии, Англии и в иных стран. Стоит заметить, что отечественные модели ничем не уступают зарубежным аналогам по качеству и надежности. Особенным спросом среди покупателей пользуются модели, подходящие для трактора МТЗ 82.

Конструкция агрегата

Как показано на фото, ПЧ состоит из рамного основания, стойки вертикального исполнения, сцепов – верхнего и нижнего. Первый предназначен для состыковки с трактором, например с МТЗ 82, а второй – для присоединения рабочих узлов, таковых как катка, колеса для упора, стоек с элементами для рыхления. Конструкция рамы представляет собой неразборную основу сварного типа. Это придает агрегату в целом жесткость и устойчивость.

Рамы производители делают одно, двух и трех секционные. Как видно на фото, некоторые ПЧ с трех секционным основанием способны складываться. Функция складывания и раскладывания выполняется с помощью специальных гидравлических цилиндров. Остальные узлы и элементы изготовлены разборного типа, что дает возможность в процессе эксплуатации за короткий отрезок времени заменить неисправную деталь.

Все применяющиеся в сельском хозяйстве ПЧ делятся на три типа:

  • культивирующий агрегат, который в основном применяется вместе с трактором МТЗ 82;
  • глубокие рыхлители почвы;
  • плуги.

В общем, указанные типы однозначно относятся к чизельным агрегатам. В основном их изготовляют для сцепки с тракторами средней мощности, к которым, например, относится модель 82 Минского тракторного завода. Главное между ними различие – это глубина обработки грунта.

Рассматриваемые устройства выполняют вспашку почвы без образования отвалов. Максимальная глубина обработки равняется 300мм, так как плуги делают вспашку земли на глубину до 450мм. Здесь стоит отметить, что такая глубокая вспашка полезна в тех местах, где существует дефицит влаги.

Принцип работы и характеристики

Стоит помнить, что перед тем, как купить чизельное устройство, в первую очередь требуется детально изучить технические параметры. К ним относятся глубина обработки почвы и захват. Чизели с маркировкой «Алмаз» могут захватывать полосу от 2 до 12м. Они способны вести работу на скорости до 10 км/час. Максимальная скорость достигается, когда вспашка производится на базе трактора МТЗ 82.

Любая модель «Алмаз» работает по довольно простому принципу. Стойки с сошниками делают подрез грунта выше подпашного уровня и рыхлят его на мелкую фракцию. Сорняки и корневая их паутина цепляется за стойки и выволакивается на поверхность.

Преимущества применения агрегатов от компании «Алмаз»

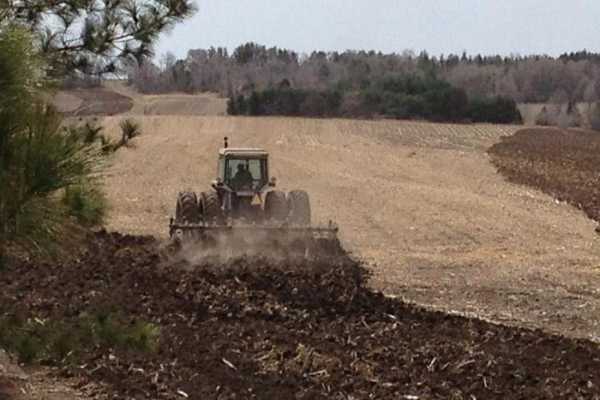

Вспашка чизелью -удобно и практично

На практике «Алмаз» применяется для безотвальной вспашки почвы и улучшения горизонта вспаханного грунта. К преимуществам данной модификации требуется отнести:

  • глубина рыхления до 450мм;
  • в конструкции имеются дополнительные катки для прикатывания – выполняют функцию дополнительного размола грунта;
  • устройство основных элементов имеет разборной тип, что позволяет легко заменить изношенные узлы и детали;
  • наличие специальных очистных элементов для очистки катка от земли;
  • каток крепится при помощи двух подшипников, что позволяет ему выдерживать большую нагрузку.

К практическим выгодам применения чизелей данного изготовителя следующие:

  • рыхлит почву до мелкой фракции, практически без комьев, которые при высыхании создают множество проблем при дальнейшей обработке;
  • создает благоприятные условия для накопления влаги вместе с полезными веществами;
  • легко сцепляется с самыми распространенными моделями тракторной техники, такими как МТЗ 82;
  • предотвращает ветровую и водяную эрозию поверхности грунта;
  • повышает плодоносность обрабатываемого участка земли, так как происходит активация биологических процессов за счет насыщения влагой.

Качественная подготовка поля

Здесь можно много писать о выгодности применения и преимуществах рассматриваемого агрегата. Но самое главная польза от использования такового агрегата – это то, что сорняки не попадают под переворачиваемый слой земли, а остаются сверху, равномерно расстилаясь по поверхности. Обычный плуг не в состоянии по своей конструкции добиться подобного итога. Вытянутые бурьяны перегнивают и становятся отличным удобрением.

Также немаловажным является, что агрегаты от данного производителя стоят дешевле по сравнению с импортными аналогами. А качество и безотказность в работе та же. Еще они моделируются для сцепок с отечественной тракторной техникой. Данные особенности доказаны практикой, и мало кто может им возразить. Именно поэтому чизели этой марки пользуются успехом среди сельских тружеников в нашем государстве.

oselhoztehnike.ru

современно и эффективно — Светич

 Что такое чизельная обработка почвы?



Чизельная обработка — это процесс рыхления почвы без ее непосредственного переворачивания. Суть этого метода состоит в том, что не происходит формирования так называемой «плужной подошвы». Это самым благоприятным образом влияет на состояние грунта, ведь после такого рыхления и влага, и, соответственно, минеральные и органические удобрения могут легко проникать в самые глубокие слои.  Применение чизельной обработки широко распространено в районах с эрозийными почвами.



Еще с начала 80-х годов 20 века в некоторых хозяйствах проводили эксперименты по обработке полей без оборота пласта, используя при этом чизель-культиватор. И именно чизелевание оказалось наиболее  эффективным методом в борьбе с эрозией почвы. В чем причина?



Рабочие органы  чизельного орудия  — стойки с рыхлительными оборотными лапами,  они рыхлят грунт на заданную глубину, без оборота пласта. Растительные остатки при чизельной обработке не заделываются, как при вспашке, а перемешиваются с пахотным слоем и являются как бы мульчирующим материалом. Пахотный слой при этом не оголяется, в нем хорошо накапливается и сохраняется влага, интенсивно протекают все естественные  биологические процессы.



В результате значительно повышается всхожесть семян  по сравнению со вспашкой, дискованием и плоскорезной обработкой. Чизельная обработка почвы значительно снижает расход горючего, прямые затраты труда и себестоимость продукции. При этом существенно увеличивается урожайность.



Таким образом, именно чизельный плуг поможет сохранить в почве достаточное количество влаги, а также обеспечит насыщение всеми необходимыми минеральными веществами. Такая обработка защищает грунт от  водной и ветровой эрозии.



Как работает чизельный плуг?



Чизельный  плуг рассчитан на выполнение глубокого безотвального рыхления грунта до глубины 45 см, с уничтожением плужной подошвы и углублением пахотного слоя. При этом выравнивается поверхность поля и улучшается проникновение в грунт влаги и питательных веществ. Ведь внесенные вразброс, по поверхности поля удобрения при всех прочих способах безотвальной обработки слабо смешиваются с почвой и сосредотачиваются в слое 0-10 см. Чизельная же обработка позволяет обеспечить проникновение удобрений на глубину до 45 см.

Плуг чизельный подходит для использования в разных агроклиматических зонах, на почвах всех типов, кроме каменистых.



Заслуженной популярностью у российских аграриев пользуются чизельные плуги «Рубцовского завода запасных частей» SVAROG торговой марки АЛМАЗ. Модели разделяются по ширине захвата, что отражено в названии: ПЧ-2,5 – 2,5 метра, ПЧ-4,5 – 4,5 метра и ПЧ-6 – 6 метров.



Все чизельные плуги АЛМАЗ оснащены рабочими органами со сборной конструкцией, что позволяет менять только изнашиваемые детали. Также могут комплектоваться особо прочными немецкими наконечниками лапы и запасными отвалами Industriehof .

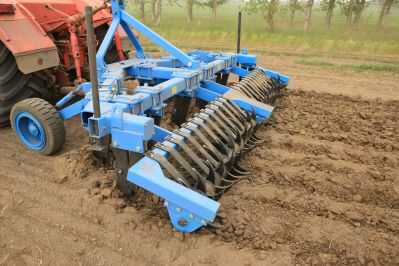

Комплектуются зубчатыми рыхляще-прикатывающими катками, которые завершают процесс обработки, измельчая образующиеся комья и прикатывая почву. В процессе работы катки самоочищаются чистиками.



Все плуги АЛМАЗ характеризует долговечность, высокая производительность и функциональная конструкция, при относительно невысокой цене, за счет использования собственных комплектующих.



Чизельный плуг SVAROG 2,5:



Плуг с относительно небольшой шириной захвата — 2,5 м.  Из-за этого может агрегатироваться с тракторами мощностью всего 150 л.с., широко распространенными в хозяйствах (МТЗ 1523, ХТЗ-150К, Джон Дир 7730 и др.) Так же, как и старшие модели, обеспечивает проникновение в почву на глубину до 45 см.



Чизельный плуг SVAROG ПЧ-4,5



Выпускается в двух версиях – навесной и полуприцепной (SVAROG ПЧП-4,5), что удобно для владельцев импортных тракторов, не оборудованных трехточечной навеской. Требуемая мощность трактора – 300 л.с.. Ширина захвата – 4500 мм. Максимальная глубина проникновения в почву – 45см.



Чизельный плуг SVAROG ПЧ-6:



Самый мощный чизельный плуг марки «Алмаз».



Ширина захвата плуга — 6 метров, но при этом он прост в транспортировке: специальная гидросистема может складывать боковые секции плуга.

Самый производительный из всех, плуг агрегатируется с тракторами мощностью 450-480 л.с. (Джон Дир 9520, Кейс Стайгер 480, К 9520, К 9450, BUHLER VERSATILE HHТ-485).



svetich.info

Почвозащитная технология с применением чизельного плуга

Глубокое рыхление – прием основной обработки почвы, при котором почва рыхлится, крошится, частично перемешивается, но не оборачивается, то есть производится безотвальная обработка почвы без оборачивания ее слоев. При этом на поверхности почвы остается стерня (растительные остатки), закрепляющая почву и предупреждающая сдувание ее ветром. Глубокая обработка чизельным плугом высокоэффективна в различных почвенно-климатических зонах.

Периодическое глубокое рыхление чизельными плугами и глубокорыхлителями применяют на почвах с уплотненным подпахотным горизонтом, подверженных водной эрозии и с временным поверхностным избыточным переувлажнением на почвах, подверженных водной и ветровой эрозии, глубокое чизелевание способствует переводу поверхностного стока во внутрипочвенный, увеличению влагозапасов и снижению смыва почвы. На почвах с временным переувлажнением глубокое рыхление освобождает корнеобитаемый слой от избытка влаги, ускоряет созревание почвы, предотвращает вымокание озимых.

Чизельные плуги по сравнению с лемешными отвальными плугами обладают меньшей энергоемкостью, разрушают плужную подошву и сочетают рыхление с углублением пахотного слоя, способствуют предупреждению водной и ветровой эрозии, улучшению воздушного режима почвы, сохранению и накоплению продуктивной влаги, а в конечном итоге – повышению урожайности возделываемых куль тур.

Использование чизельного плуга целесообразно при подготовке почвы под посев и посадку пропашных культур, озимых, при основной обработке под яровые культуры и рыхление зяби весной.

Чизельные орудия не образуют плужной подошвы. Профиль дна борозды при обработке этими орудиями получается неровный, с чередованием разрыхленных и не разрыхленных участков, что предохраняет почву от уплотненного действия колес сельскохозяйственных машин и орудий. При этом решается ключевая задача глубокого рыхления – нарушаются жесткие связи плотной структуры подпахотного горизонта без выноса малоплодородных нижних слоев на поверхность.

Плужная подошва – уплотнение почвы в слое, лежащем ниже прохода лезвий рабочих органов орудий. В зависимости от типа рабочих органов, массы орудия, числа обработок на одну и ту же глубину, влажности и механического состава почвы толщина слоя подошвы может составлять 12–17 см. Этот слой содержит минимальное количество пор – основных путей для поступления воды и воздуха к растениям. Корни не могут пробить уплотненную подошву и получить влагу из более глубоких слоев.

Глубокая обработка позволяет разрушить плужную подошву, разрыхлить почву и углубить пахотный слой, что улучшает воздушный режим почвы. Стерня, оставленная на поверхности, и неразрушенные гребни на дне борозды способствуют накоплению влаги и предупреждению водной и ветровой эрозии.

Объемное рыхление на глубину до 45 см обеспечивает:

  • хорошую аэрацию и инфильтрацию дождевых и талых вод;
  • в несколько раз увеличивается пористость почвы, что на 20% повышает водопроницаемость;
  • создаются условия для «всасывания», накопления значительных запасов находящейся в почве и воздухе влаги, а также ее перераспределения.

Опыт работ передовых хозяйств показывает, что глубокое рыхление – это перспективный прием обработки почвы, открывающий новое направление в земледелии нашей страны.

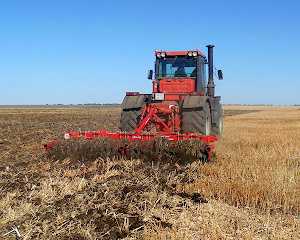

Чизельный плуг ПЧ-4,5 в работе

ЗАО «Белинсксельмаш» (г. Каменка, Пензенская область) выпускает навесные чизельные плуги (ПЧ-4,5 и ПЧ-2,5), предназначенные для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки вместо зяблевой и весенней пахоты, для глубокого рыхления на склонах и паровых полях, не засоренных камнями, плитняком и другими препятствиями, с удельным сопротивлением почвы до 0,12 МПа, твердостью до 4 МПа, влажностью до 22%.

Чизельный плуг ПЧ-4,5 рекомендуется агрегатировать с тракторами класса 5 и 6.

ФГБУ «Центрально-Черноземная государственная зональная машиноиспытательная станция» провела приемочные испытания чизельного плуга ПЧ-4,5 на землях Курской области. Агрегатировался плуг с трактором К-744 Р3. Результаты лабораторно-полевых испытаний показали:

  • производительность за 1 час основного времени чизельного плуга составила 2,99 га при нормативе до 3,2 га;
  • удельный расход топлива за время сменной работы – 17,3 кг/га;
  • коэффициент надежности – 0,99.

При твердости почвы 1,2 МПа и влажности почвы 20% плуг обеспечил максимальную глубину обработки почвы 46,7 см. Отказов и неисправностей в работе не отмечено. Забиваний и залипаний рабочих органов не наблюдалось. По результатам эксплуатационно-технологической оценки можно сделать вывод, что чизельный плуг ПЧ-4,5 устойчиво выполняет технологический процесс и по показателям качества работы удовлетворяет требованиям ТУ и СТО АИСТ.



В. Д. Балабанов,
начальник отдела испытанийтракторов
и почвообрабатывающих машин ФГБУ ЦЧ МИС

rynok-apk.ru

Чизельные плуги марки ПЧ — ТД «Алтайсельмаш»

Чизельная обработка почвы — это процесс рыхления почвы без ее непосредственного переворачивания. Сам процесс происходит таким образом, что грунт снимается с монолита, при этом не создается «плужная подошва». В результате та предплужная подошва, которая появилась в результате вспашки, разрывается, и влага, которая до этого задерживалась на небольшой глубине или поверхности, может с легкостью проникать глубоко в почву. Такая обработка почвы значительно увеличивают урожайность и качество земли. Именно чизельный плуг защищает грунт от эрозии, водной и ветровой. Образуемый в результате дренаж создает условия для лучшего развития корневой системы растений, высвобождает питательные вещества в почве и облегчает доступ удобрений к корням растений.



Одним из главных показателей эффективности агрегата  всегда является ширина захвата, и здесь есть прямая зависимость от того, к какому трактору агрегатируется сельхозорудие, и берется в расчет тягловое усилие трактора на один рабочий орган. При этом также важную роль играет глубина обработки почвы. Поскольку мы говорим о чизельных плугах, то и надо учитывать, что глубина обработки почвы составляет 45 см. Чизельные плуги завода «Алтайсельмаш» разработаны для тракторов классов 3 и 5. И делятся на два модельных ряда:

  • ПЧ-2,5 для тракторов класса 3-4, с шириной захвата 2-2,5 м
  • ПЧ-4,5 для тракторов класса 5, с шириной захвата 4,4-4,5 м



Также чизельные плуги завода «Алтайсельмаш» комплектуются специальными навесными игольчатыми катками, которые позволяют дополнительно рыхлить почву, а также заделывать в почву семена падалицы и культурных растений.



Чтобы защитить приспособление от лишней нагрузки, на корпусе крепятся специальные срезные болты. Стойки имеют такую конструкцию, которая позволяет агрегату обрабатывать различную по составу почву с давлением до 1,4 кг/ квадратный см с влажностью до 29-31%, и твердостью до 39-46 кг/см2. Это не касается земель, с большим количеством камней в грунте.



Ниже приведены краткие технические характеристики этих плугов



МодельПЧ-2,5ПЧ-4,5
Производительность, га/чдо 2,0до 3,2
Ширина захвата, м2,0-2,54,4-4,5
Максимальное число рабочих органов,  шт.511
Масса машины (без катков/с катками), кг780/13501640 /2496
Глубина пахоты, смот 30 до 45от 30 до 45
Габаритные размеры, мм
длина16002170
ширина24404250
высота15901950
Ширина захвата долота, мм7070
Расстояние от опорной плоскости корпусов до нижней плоскости рамы, мм800800
Рабочая скорость движения, км/чдо 8до 8
Дорожный просвет, не менее, мм300300





Оставить заявку

altayselmash.ru

Устройство чизельных орудий

 УСТРОЙСТВО ЧИЗЕЛЬНЫХ ОРУДИЙ

Орудия для глубокого чизелевания почвы, рекомендуемые к внед­рению в хозяйствах нашей страны, разделяют на плуги чизельные общего назначения ПЧ-4,5, ПЧ-2,5 и плуги чизельные для обработки почв, засоренных камнями, ПЧК-4,5, ПЧК-2,5.

Техническая характеристика чизельных орудий для глубокой обра­ботки почвы приведена в таблице 1.1.

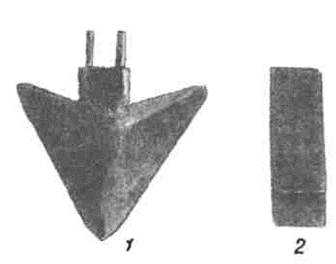

Навесные плуги чизельные ПЧ-4,5, ПЧ-2,5, ПЧК-4,5 и ПЧК-2,5 пред­назначены для рыхления почвы по отвальным и безотвальным фонам с углублением пахотного горизонта, безотвальной обработки почвы взамен зяблевой и весенней пахоты, глубокого рыхления почвы на склонах и паровых полей.

Основными узлами плуга чизельного общего назначения ПЧ-4,5 являются (рис. 1.1): рама 1, рабочие органы 2, опорные колеса 3, на­веска 4, механизм регулировки глубины хода 5 и подставки 6.

Аналогичное устройство имеет плуг чизельный общего назначе­ния ПЧ-2,5 (рис. 1.2).

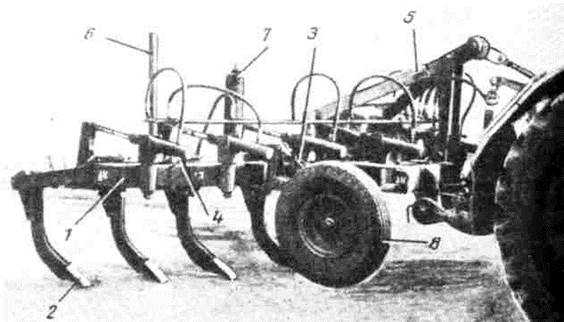

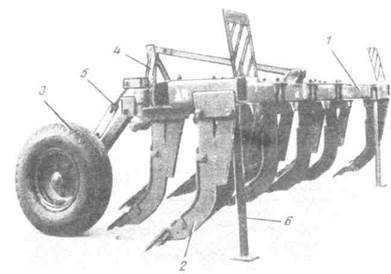

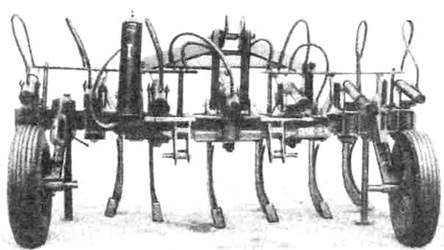

Рис. 1.1. Плуг чизельный общего назначения ПЧ-4,5.



Марка орудия

Показатели

ПЧ-4,5

ПЧ-2,5

ПЧК-4,5

ПЧК-2,5

Агрегатирование с трактором

К-701

Т-150К, Т-150,ДТ-175С

К-701

Т-150К, Т-150,ДТ-175С

Рабочая ширина захвата, м

4,5

2,5

4,5

2,5

Максимальная глубина обра-



ботки, см

45

45

45

45

Рабочая скорость, км/ч

До 8

До 8

До 8

До 8

Производительность за 1 ч



основного времени, га

До 3,6

До 2,0

До 3,6

До 2,0

Рабочие органы

Рыхлительные и сменные стрельчатые лапы

Число рабочих органов на раме

9

5

9

5

Стойки рабочих opганов

Жесткие

Тип предохранительного

Предохранители

Гидропневматические

устройства рабочих органов

срезного типа

предохранители

Ширина захвата лап, мм:



рыхлительных

70

70

70

70

стрельчатых

270

270

270

270

Ширина междуследия рабочих

400-500

400-500

400-500

400-500

органов, мм



Общая масса, кг

1980

950

2445

1560

Габаритные размер, мм



длина

2050

1650

3300

2500

ширина

3980

2500

4350

2650

высота

1900

1580

1990

1850

Таблица 1.1. Техническая характеристика навесных орудий для глубокой чизельной обработки почвы.

Плуги чизельные общего назначения ПЧ-4,5, ПЧ-2,5 и плуги ПЧК-4,5, ПЧК-2,5 для обработки почв, засоренных камнями, комплектуют двумя типами сменных лап: стрельчатыми плоскорежущими (рис. 1.4, 1) и рыхлительными долотообразными (рис. 1.4, 2).

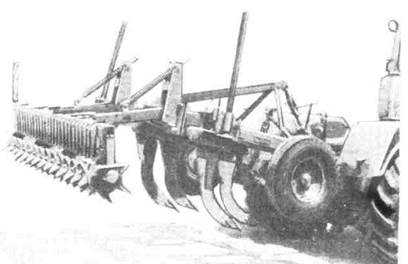

Рис. 1.2. Плуг чизельный общего назначения ПЧ-2,5 с приспособлением ПСТ-2,5.

Конструкция рамы чизельных плугов общего назначения ПЧ-4,5 и ПЧ-2,5 позволяет при необходимости навешивать съемные приспо­собления соответственно ПСТ-4,5 и ПСТ-2,5.

Приспособления ПСТ-4,5 и ПСТ-2,5 предназначены для дополни­тельного рыхления верхнего слоя почвы, выравнивания поверхности поля и частичного измельчения высокостебельных растительных остат­ков при работе одновременно с плугами чизельными общего назначения.

С точки зрения качества рыхления почвы и выравнивания поверх­ности поля приспособления наиболее эффективно используют на весен­них работах, а также осенью на основной обработке почвы под озимые зерновые культуры. Их можно применять при работе чизельных плугов на стерне после уборки различных культур, в том числе на стерне высо­костебельных культур после предварительного лущения дисковыми орудиями.

Техническая характеристика приспособлений к плугам чизельным общего назначения приведена в таблице 1.2.



Рис. 1.3. Приспособление ПСТ-4,5 в агрегате с плугом чизельным ПЧ-4,5.

Таблица 1.2. Техническая характеристика навесных приспособлений к чизельным плутам.



Марка приспособления

Показатели




ПСТ – 4,5

ПСТ-2,5

Агрегатирование с плугом

ПЧ-4,5

ПЧ-2,5

Рабочая ширина захвата, м

4,4

2,5

Глубина обработки, см

6-12

6-12

Рабочая скорость, км/ч

До 8

До 8

Производительность за 1 ч основ-

3,24

2,0

сменного времени с плугом, га



Рабочие органы

Барабан с ножевидными зубьями

Число катков

2

1

Диаметр барабана, мм

355

355

Рабочая длина зуба, мм

135

135

Угол атаки катков, град

7

7

Масса, кг

670

370

Габаритные размеры, мм:



длина

1700

1500

ширина

4080

2650

высота

1200

1200

Рабочие органы чизельных плугов общего назначения устанавливают на раме с недорезом пласта по ширине захвата на различную ширину междуследия в зависимости от глубины обработки и твердости почвы. При обработке почвы на глубину 20-30 см рекомендуемая ширина междуследия рабочих органов с рыхлительными лапами — 400 мм, а на глубину от 30 до 45 см — 500 мм. Стрельчатые лапы используют для обработки почвы на глубину до 30 см с шириной междуследия 500 мм.

В таком же порядке устанавливают рабочие органы чизельных плугов для обработки почв, засоренных камнями.



Рис. 1.4. Сменные лапы плугов чизельных: 1 — стрельчатая; 2 — рыхлительная долотообразная.

Приспособление ПСТ-4,5 навешивают на раму плуга ПЧ-4,5. Основ­ными узлами приспособления (рис. 1.3) являются два катка 1, механизм регулировки 2 и гидросистема 3. Каток состоит из рамы 5, барабана с ножевидными зубьями 4 и очищающей гребенки 6.

Механизм регулировки 2 служит для подпружинивания катков и регулирования глубины обработки почвы. Необходимая глубина обработки достигается изменением натяжения пружины механизма регулировки 2 с помощью гаек на штоке.

Гидросистема, включающая два гидроцилиндра 7, предназначена для изменения ширины захвата приспособления до 4 м при транспор­тировке орудия. Гребенка 6 служит для очистки ножей барабана от налипшей почвы и пожнивных остатков.

Приспособление переводится из рабочего положения в транспорт­ное и обратно с помощью гидронавесной системы трактора.

Для лучшего крошения почвы и выравнивания поверхности поля катки в рабочем положении установлены под углом атаки 7°.

В процессе работы агрегата ножевидные зубья барабанов 4 прово­дят дополнительное рыхление почвы на глубину 6-12 см независимо от глубины хода рабочих органов плуга.

Приспособление ПСТ-2,5 имеет аналогичное устройство, содержит один каток и агрегатируется с плугом ПЧ-2,5 (см. рис. 1.2).

Плуги чизельные ПЧК-4,5 и ПЧК-2,5 для обработки почв, засорен­ных камнями, выполняют те же технологические операции, что и плуги чизельные общего назначения ПЧ-4,5 и ПЧ-2,5. Рабочие органы плугов ПЧК-4,5 и ПЧК-2,5 снабжены устройством для предохранения их от поломок при встрече с крупными камнями и другими препятствиями в процессе работы. Тип предохранителей — индивидуально-пневмогидравлический.

Техническая характеристика этих плугов приведена в таблице 1.1.

Основные узлы навесного плуга ПЧК-4,5 к трактору тягового клас­са 5 (рис. 1.5) — рама 1, рабочие органы 2, механизм регулировки глубины обработки 3, гидромеханизм 4, навеска 5, подставки 6, пневмогидроаккумулятор 7, опорные колеса 8. Рабочий орган 2 вместе с гря­дилем и гидромеханизмом 4 соединен с рамой 1 шарнирно вертикальной осью вращения, обеспечивая подъем и обход рабочего органа при встре­че с препятствием.

Такая конструкция защитного устройства позволяет рабочим орга­нам обходить скрытые крупные камни и другие препятствия без извле­чения их на поверхность поля и автоматически возвращает рабочие органы в исходное положение после прохода препятствия. В конструк­ции защитного устройства предусмотрена фиксация отключенного рабо­чего органа в поднятом положении, что позволяет уменьшить ширину захвата орудия при работе в тяжелых условиях.



Рис. 1.5. Плуг чизельный ПЧК-4,5 для обработки почв, засоренных камнями, к трактору тягового класса 5.

Рис. 1.6. Плуг чизельный ПЧК-2,5 для обработки почв, засоренных камнями, к трактору тягового класса 3.

Плуг чизельный навесной ПЧК-2,5 (рис. 1.6) имеет аналогичное устройство и отличается от плуга ПЧК-4,5 меньшей шириной захвата.

Техническая характеристика плуга ПЧК-2,5, агрегатируемого с тракторами тягового класса 3, приведена в таблице 1.1.

mehanik-ua.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
