ТЗ4К14, TZ-4K-14, технические характеристики, двигатель, цены, отзывы владельцев

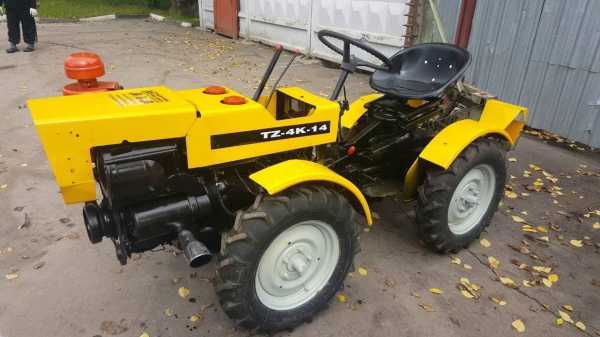

TZ-4K-14 — это чешский минитрактор, производство которого прекращено еще в середине 90-х гг. прошлого века. Но модель оказалась настолько удачной, что и теперь можно встретить в частных хозяйствах и в небольших сельхозпредприятиях на территории бывшего СССР чехословацкого «долгожителя» ТЗ4К14.

История появления трактора в нашей стране связана с проведением Олимпиады-80. В те годы в Чехословакии производили в небольших объемах все и за качество продукции можно было не переживать. Для облегчения работ на олимпийских объектах у завода Agrostroj в г. Простеев была приобретена компактная колесная тракторная техника.

Сегодня спектр применения минитрактора стал даже шире. Ассортимент навесного оборудования позволяет применять подобную технику не только в сельском хозяйстве, но и в коммунальном (уборка снега, мусора), в строительной отрасли (прокладка коммуникаций, перевозка грузов).

Технические характеристики

Минитрактор TZ — четырехколесная полноприводная машина. Трактор имеет две оси. Передняя имеет соединение с задним мостом, поворотная вилка (45° в обе стороны) дает возможность разворачивать трактор в стесненных условиях (в радиусе около 2 м). В вертикальной плоскости мосты дают возможность отклоняться в обе стороны на 11°, что позволяет смягчать езду по неровной поверхности.

Трактор оснащен тормозами для передних и задних колес, которые независимы друг от друга. Основные параметры машины таковы:

  • длина/ширина минимальная(макс.)/высота — 2,75/0,95(1,17)/1,3 м;
  • масса — 870 кг;
  • дорожный просвет — 29 см;
  • скорость — 16 км/ч;
  • колея колес — 70-100 см.

Минитрактор можно оснастить навесным оборудованием. Чаще всего применяются самосвальные прицепы, плуг, косилка. Для выполнения работ по разравниванию грунта или очистке от снега можно установить бульдозерный отвал.

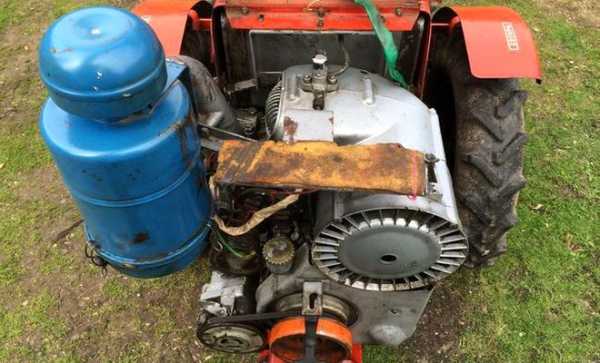

Двигатель

За годы производства трактора двигатель подвергался модификациям несколько раз. Первая модель TZ-4K-14 выпускалась с двигателем Slavia 1D80, его мощность была 9 л. с. Поскольку чехи использовали запчасти только местного производства, то с заменой конструктивных узлов проблем не возникало. Насосы высокого давления производятся тоже в Чехии АО «Моторпал».

Ко времени поставки в Советский Союз трактор уже был оснащен одноцилиндровым двухтактным дизельным двигателем 1Д90ТА. Его мощность была увеличена до 12 л. с. Рабочий объем — 660 см³. Двигатель имеет систему воздушного охлаждения, запускается и от электрического стартера, и вручную.

Максимально простая конструкция определяет ремонтопригодность двигателя и минимизирует объем обслуживания.

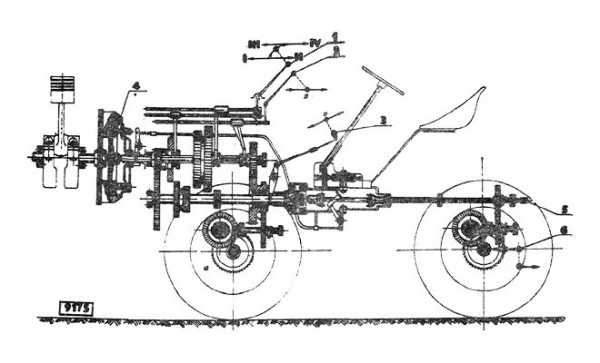

Силовая передача

Сухое однодисковое сцепление включается педалью, которая расположена на площадке водителя слева. У трактора 4-скоростная коробка передач. Все передачи реверсированы. Включатели привода ходовых колес есть в передней и задней коробках передач.

При помощи шарнирного и сквозного валов крутящий момент от приводного вала передается передней коробке передач и задней. Для включения оборотов приводного вала есть ручной рычаг, он к тому же снабжен предохранителем от случайного запуска мотора.

Ходовая часть

Шасси минитрактора TZ-4K-14 полноприводного типа. Блокировка дифференциала переднего моста создана из зубчатой муфты. Это позволяет предотвратить пробуксовывание ведущих колес на скользком грунте. Минитрактор не имеет ограничений по движению по дорогам общего назначения благодаря низкому удельному давлению пневматиков на грунт и эффективности внутренних колодочных тормозов.

Преимущества и недостатки

Проверенный временем чешский минитрактор TZ 4K 14 не теряет актуальности и сегодня, когда ассортимент мобильной и компактной техники не ограничен. TZ справляется с большей частью сельскохозяйственных работ при наличии минимального комплекта навесного оборудования. Его применяют для вспашки почвы, посева культур, транспортировки урожая до мест хранения или переработки.

Для помощи с уборкой снега или мусора, на стройплощадках такой минитрактор тоже считается незаменимым помощником. Он способен буксировать по грунтовым дорогам тракторные тележки грузоподъемностью до 600 кг.

Среди преимуществ владельцы техники отмечают и ремонтопригодность машины.

Большинство неисправностей владельцы при помощи стандартного комплекта инструментов могут устранить самостоятельно.

Недостатки техники связаны с тем, что по прошествии десятилетий стало проблематично подбирать расходные материалы к трактору, а сервисные центры по обслуживанию подобной техники отсутствуют. Многие владельцы TZ вынуждены для ремонта и восстановления узлов приспосабливать запчасти от однотипных моделей.

Отзывы владельцев и цены

Появление на рынке сельхозтехники усовершенствованных моделей снизило интерес к продукции чешского «Агростроя». Если у кого-то и возникнет желание приобрести мини-трактор TZ, то нужно быть готовым к тому, что это будет агрегат, бывший в употреблении. Объявления о продаже встречаются на форумах фермеров, цены продавцы разумно не завышают, поскольку знают о проблемах с запчастями.

Павел Сергеевич, г. Гродно: «Когда-то соседи отпускали шутки по поводу моего маленького трактора. А теперь все мы добром его вспоминаем. Техника была настолько надежной, что и не припомню, ломалась ли она. Теперь на тракторе работает сын. Перевез в другой город, что-то усовершенствовал, модернизировал. В добрый час!»

Александр Васильевич, Смоленская обл.: «Почти 20 лет без сбоев проработал TZ-4K-14, а теперь в простое из-за поломки коробки передач. Отец купил его еще в конце 90-х. Запчасти найти невозможно, но и трактор на помойку не выбросишь. Жаль, что эта модель больше не выпускается. Без трактора трудно стало обходиться, хозяйство у нас небольшое, но автоматизированный труд все же нужен».

specmahina.ru

Чехословацкий минитрактор TZ-4K-14 — технические характеристики

Чехословацкий минитрактор TZ-4K-14 является одним из первых технологических «сельскохозяйственных помощников», которые появились в СССР. Его закупили специально для подготовки к Олимпиаде-80, поэтому машина использовалась для самых разнообразных работ. Причем продемонстрировала себя она только с лучшей стороны, ведь многие признают, что модель получилась очень удачной.

Небольшой радиус разворота (1,9 м) позволяет минитрактору работать на небольших участках, а чешское производство является лучшей гарантией выносливости и качества. Еще одной особенностью эксплуатации мототрактора является возможность его дополнения самым разным навесным оборудованием.

Преимущества указанного агрегата:

  • Наличие сочлененной рамы;
  • Небольшой поворотный круг;
  • Непрерывный привод на 4 колеса;
  • Отличная ремонтопригодность;
  • Коробка передач синхронизированного типа;
  • Блокировка дифференциала;
  • Возможность наклона передней оси на 150 и т. п.

С конструкционной спецификой и особенностями навески мы познакомимся более детально.

Технические характеристики:

СтранаЧехия
Кол-во цилиндров1
Привод4х4
Модель двигателя1Д90ТА
Тип двигателявоздушное
Мощность, л.с12
Минимальный дорожный просвет, мм350-370
Размер задних колес4,00×16
Размер передних колес4,00×16
Сцеплениесухое однодисковое
Длина, мм2750
Ширина, мм1170
Высота, мм1300
Коробка передач4*4
Вес, кг870
Скорость, км.ч.16,5
Емкость топливного бака, л.11
Тормозручной тормоз для передних колес и ножной для задних колес
Диаметр цилиндра мм90
Объем двигателя: куб. см660
Ход поршня, мм104
Номинальная скорость, об./мин2200
Смазкамасло-поршневой насос
Диаметр пневматических камерных колес, «6/00×16

Несмотря на то, что чешский минитрактор не обладает кабиной, сидение сконструировано максимально комфортно для продолжительного сидения оператора, да и тот факт, что все органы управления находятся под рукой, положительно влияет на процедуру эксплуатации. Благодаря протекторам на колесах и блокировке переднего моста машина отличается высоким уровнем устойчивости.

Краткий каталог запасных частей для мини трактора TZ — 4K — 14

К базовым особенностям, характеризирующим модель можно отнести четырехколесную двухосевую ходовую систему с полным приводом. Создатели предусмотрели для передней оси ручной тормоз, а для задней – ножной.
Немало радует и довольно простая «внутренняя начинка» устройства, убедиться в этом можно благодаря схемам, представленным на нашем сайте.

Как ни странно, несмотря на множество более современных моделей, рассмотренный выше вариант мототрактора пользуется немалой популярностью, вот только предложений о продаже устройства довольно мало.

Навесное оборудование, подходящее для чехословацкого минитрактора TZ-4K-14

Техническое приспособление может работать с весьма разнообразным видом дополнительных объектов, речь идет о:

  • одноосном металлическом прицепе, ведь такое устройство позволяет перевозить груз весом до 1000 кг. Объект имеет съемную заднюю стенку и может смело опрокидываться назад, благодаря чему разгрузка становится гораздо проще;
  • косилке ЖТ-152, являющейся выгодным вариантом в тех случаях, когда нет возможности обработать территорию классическим трактором с боковой косилкой;

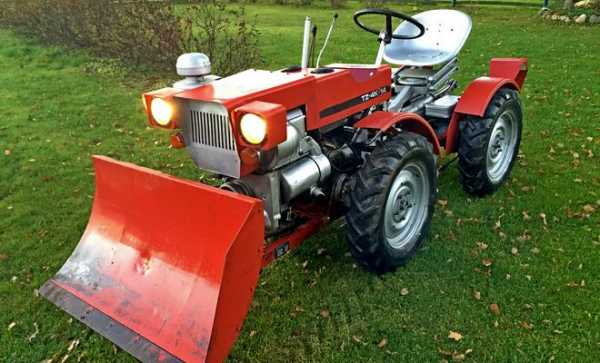

  • бульдозерном отвале БД-100, который крепится очень просто и не становится причиной усложнения управления мототрактором. Важный факт: ширина отвала – 1000 мм, а угол поворота – 45
    0
    ;

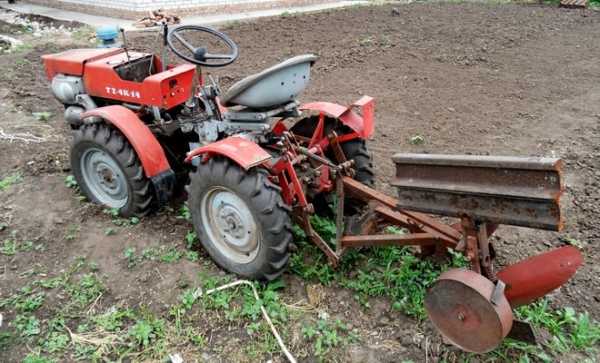

  • однокорпусном оборотном плуге ПОН 25, ведь с его помощью агрегат может осуществлять гладкую пахоту земли до глубины 21 см, и это при общей ширине захвата в 25 см. Благодаря особенностям конструкции навески, пласт можно укладывать в 1 сторону;
  • рыхлителе 5-КН-85, который способствует грамотной обработке междурядий в фруктовых питомниках. Рыхлительные долоты, функционирующие вместе с экстирпаторными ножами, способствуют подрезанию сорняков и изъятию их с земли.

В общей сложности необходимо отметить, что минитрактор TZ-4K-14 не зря считается классическим примером высококачественной сельскохозяйственной техники, которая всегда будет эталоном в своей сфере.

pro-traktor.ru

Обзор модельного ряда минитракторов TZ. Инструкция по эксплуатации. Основные неисправности и способы их устранения

Обзор минитракторов TZ

Минитрактор TZ-4K-14 представляет собой бюджетную модель, пришедшую к нам из Европы. Его разработка началась в послевоенное время и на тот период, агрегат считался самым лучшим, что могло предложить автомобилестроение для механизации ручного труда. Чехословацкая сборка была запущена на заводе «Agrostroj» в городе Простеев в 1951 г. Минитрактор TZ-4K-14 был первым иностранным агрегатом, который появился на полях Советского Союза. Остальные известные западные бренды стали известны россиянам уже после развала страны Советов.

В начале 90-х выпуск этого минитрактора прекратился и стали появляться его более усовершенствованные модификации, например Deutz Allis 9190-AWD, Deutz Fahr. Производственные мощности находятся во многих странах: Польше, Венгрии, Чехии. Толчком для возникновения различных модификаций послужило использование минитрактора TZ-4K-14 при строительстве объектов для Олимпиады-80.

Высокая производительность, низкое потребление топлива и возможность широко использовать с различным навесным оборудованием не только родного производства, но и других брендов, привлекало и мелких землевладельцев. Данные трактора не требовали сложного обслуживания, но при этом обладали удивительной работоспособностью и износостойкостью.

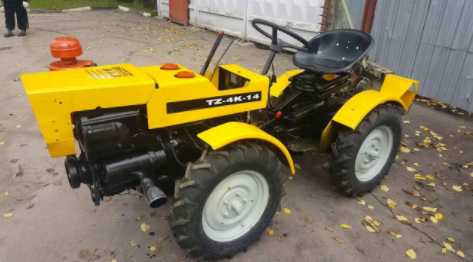

Минитрактор TZ-4K-14

Описание чешского трактора TZ-4K-14

Чешский трактор TZ-4K-14 является полноприводной машиной с колесной базой на двух осях. В качестве тормоза для задней оси используется ножной механизм, а для передней оси торможение осуществляется с помощью рукоятки. Прототипом для разработки TZ-4K-14 стал его предшественник TZ-4K-10, который обладал меньшей мощностью и выпускался с различными двигателями Slavia 1D80 fahr с рабочей мощностью 9 л.с. и 1Д 90 ТА с мощностью 12 л.с.

Минитрактор TZ-4K-14

Особенностью чешского минитрактора TZ-4K-14 является минимальный радиус разворота, который составляет 1,9 м. Передвигаться на нем по неровной местности очень легко, потому что конструкция трактора продумана таким образом, что позволяет копировать рельеф, а клиренс составляет 37 см. Вес агрегата составляет 870 кг, а габариты равны 2,75х0,95х1,3м. Этот компактный агрегат можно использовать в узких междурядьях, так как колея регулируется от 70 см до 1 м.

Механическая коробка передач с реверсом имеет 4 скорости вперед и 4 назад. Это позволяет легко маневрировать и управлять машиной без особых сложностей. Минитрактор можно использовать на склонах до 12 градусов.

Использование навесного оборудования

На чешском минитракторе TZ-4K-14 установлен вал отбора мощности, поэтому реализована возможность подключения самого разнообразного навесного оборудования. Некоторые навесные устройства управляются гидравлическим механизмом, который также можно задействовать как привод для стационарной навески. Различные виды навески дают возможность использовать трактор в сельскохозяйственной сфере, для коммунальных работ и в строительстве.

Минитрактор TZ-4K-14

Среди наиболее популярных выделяют:
  • Вилы для поднятия грузов;
  • Ковш;
  • Устройство для измельчения веток;
  • Борона дисковая;
  • Культиватор;
  • Двойной плуг;
  • Почвофреза;
  • Щетка для коммунальных служб.

Чешский минитрактор настолько мощен, что при своих размерах может транспортировать до 600 кг груза.

Колесный deutz allis 9190-awd с навесным оборудованием

Особенности использования

Чехословацкий минитрактор TZ-4K-14 отличается высокими рабочими характеристиками, надежностью узлов и износостойкими механизмами. Причем такие параметры сохраняются на всем периоде, заявленном производителем. Придерживаясь инструкций, описанных в технической книжке, а также вовремя осуществляя обслуживание, минитрактор может служить долгие годы, о чем свидетельствует его популярность на вторичном рынке.

Благодаря адаптированности к российскому рынку, машина не требовательна к качеству дизельного топлива и смазочных материалов.

Обкатка проводится после долгого простоя или перед первым использованием. Занимает, как правило 30-50 часов, но при щадящем режиме. Это значит, что нельзя использовать на полную мощность, а также крепить навесное оборудование. Нельзя работать на пониженных скоростях. После обкатки обязательно необходимо заменить все масла, включая моторное и трансмиссионное. Согласно графику обслуживания выполняется замена масляного фильтра мотора.

Минитрактор TZ-4K-14

Проведение технического обслуживания трактора

Чешский минитрактор TZ-4K-14 отличается простотой эксплуатации и проведением технического обслуживания. Самыми необходимыми действиями являются:

  1. Проведение регулярной чистки от пыли и грязи не только корпуса, но и крупных узлов.
  2. Осуществление регулярного контроля давления в шинах, особенно перед использованием навесного оборудования.
  3. Через каждые 70 моточасов проверять работу сцепления и тормозной системы.
Консервация трактора на длительный период выполняется по правилам:
  1. Очистить и высушить весь минитрактор;
  2. Слить смазочную жидкость из всех систем;
  3. Смоченной в масле тряпке смазать все детали и механизмы;
  4. Поставить в сухое, проветриваемое помещение и накрыть брезентом или чехлом.

Видео обзор по замене двигателя на чешском ТZ-4k-14

Основные неисправности и варианты устранения

Благодаря простому устройству минитрактор Deutz не требует каких-то глубоких знаний для осуществления ремонта, поэтому даже новичок сможет самостоятельно выполнять несложные настройки и производить ремонтные работы. Однако, для его ремонта требуются оригинальные запчасти, которые  практически отсутствуют на российском рынке, а те, что есть дорогие. Владельцам техники приходится приспосабливаться и заменять запчасти от других производителей.

Среди наиболее встречающихся поломок чешского трактора можно выделить следующие:

  1. Отсутствует передача крутящего момента муфтой сцепленияДля  этого необходимо:
    • Выполнить настройку хода педали;
    • Произвести замену/очистку дисков;
    • Осуществить проверку и устранить деформацию дисков.
  2. Не поднимается навесное оборудование
    • Проверить количество масла в системе;
    • Выполнить включение насоса;
    • Проверить работу предохранительного клапана.
  3. Плохое срабатывание тормоза
    • Отрегулировать положение свободного хода педали тормоза;
    • Произвести замену тормозных колодок.
  4. Повышается температура коробки передач
    • Выполнить регулировку зазора шестерни;
    • Добавить масло в трансмиссию или заменить на более качественное.
  5. Старт не включается
    • Проверить провода и контакты;
    • Зарядить аккумулятор;
    • Если происходит короткое замыкание, то необходимо очистить коллектор и заменить щетки;
    • Отрегулировать ход магнитного переключателя.

В случае, если самостоятельно не получилось устранить неисправность, то лучше всего обратиться в сервисный центр, который поможет с запчастями и ремонтом.

Видео обзоры

Видео обзор чешского минитрактора с мотором Slavia

Ниже представлен видео обзор работы чешского минитрактора ТZ-4k-14

Отзывы владельцев

Михаил:

Могу похвастаться моим польским минитрактором TZ, который достался мне от отца и работает, как и раньше. Некоторое время назад полностью перебрал его и заменил КПП и кое-что по мелочи. Передачи включаются ровно и сразу, заводится отлично. Я на нем 25 соток пашу инее нарадуюсь, что такая удобная конструкция.

Александр:

У соседа колесный deutz allis 9190-awd, а я себе купил б\ушный ТЗ польского происхождения. Сравниваем в работе постоянно. Нельзя сказать, что я его не ремонтирую, регулярно! Но гораздо меньше, чем мой сосед. Сложно найти оригинальные запчасти, но я уже приловчился и использую аналоги. Из основного, что пришлось поменять – это коленвал, коробку делал и колеса поменял, потому что протектор стерся.

Достоинства: мощный, функциональный.

Недостатки: трудно найти запчасти.



proogorod.com

Чешский минитрактор TZ-4K-14 — технические характеристики, видео

Чешский минитрактор TZ-4K-14 одним из первых появился на сельскохозяйственном рынке техники СССР. Агрегат отличается многозадачностью и работоспособностью.

В 90-х годах в Чехии машину сняли с производства, но несколько модернизированный минитрактор TZ-4K-14 и в наше время выпускают в Венгрии и Польше. Зарубежных потребителей привлекла доступная цена и функциональность.

Особенно высоко ценится:

  • Возможность использования различного навесного оборудования европейских и азиатских производителей;
  • Несложное ТО;
  • Экономичность в расходе топливных материалов;
  • Надёжность и длительный срок эксплуатации;
  • Стабильная работа всех систем и узлов во время гарантийного периода.

Преимущества использования минитрактора

Чешский трактор TZ-4K-14 активно применяется в сельскохозяйственной, коммунальной и строительной сфере. Благодаря небольшому радиусу разворота (1,9 метра) агрегат можно использовать на участках небольшой площади.

Достоинства минитрактора:

  • Тягово-сцепных параметров агрегата достаточно для буксировки прицепов грузоподъёмностью до 600 килограмм;
  • Плуг, сеялка для минитрактора и другое оборудование позволяет справляться со вспахиванием почвы, посевом и уборкой урожая, транспортировкой материала;
  • Запчасти стоят недорого, многие поломки можно устранить самостоятельно при наличии стандартного набора инструментов.

Стоит отметить отсутствие вала отбора мощности и дуг безопасности, небольшой объём топливного бака, балластные грузы не входят в стандартную комплектацию. Такие недочёты характерны практически для всех агрегатов бюджетной категории.

Ключевые параметры агрегата

Оценив конструкционную специфику и технические данные, можно узнать о возможностях минитрактора ТЗ-4К-14.

Особенности устройства минитрактора:

  • Двигатель имеет простую конструкцию, потому его легко ремонтировать и он нуждается в минимальном объёме обслуживания. Запуск осуществляется вручную рычагом или электростартером. Со временем на минитрактор TZ-4K-14 установили дизельный двигатель Slavia 1D90 с мощностью 14 л. с.;
  • Протекторы на колёсах и блокировка переднего моста обеспечивает агрегату высокий уровень устойчивости;
  • Четырёхколёсная двухосевая ходовая система с полным приводом;
  • Тормоз – ручной для передних колёс и ножной для задних колёс;
  • Наличие шарнирной рамы позволило уменьшить радиус разворота до 1,9 метра;
  • Поворотная вилка с вертикальным отклонением полурам вверх и вниз на 11°;
  • Трактор можно эксплуатировать в междурядьях, также на крутосклонном рельефе до 12° благодаря удлинённой колёсной базе;
  • Крутящий момент передаётся на механическую трансмиссию с сухой дисковой муфты сцепления. Реверсная коробка передач с четырьмя скоростями вперёд и четырьмя назад;
  • Механизм отбора мощности намного расширил потенциал машины;
  • Шасси полноприводного трактора с блокировкой дифференциала переднего моста тормозами;
  • Низкое давление пневматических колёс на поверхность и эффективность тормозной системы позволяет минитрактору передвигаться по дорогам общего значения;
  • Машина безопасная в эксплуатации благодаря наличию светотехнического и сигнального оборудования, позволяющего передвигаться в ночное время и при сложных метеоусловиях;
  • Кабины нет, но удобное сиденье обеспечивает комфортную работу;
  • Все органы управления находятся под рукой, что положительно сказывается на управлении.

Технические характеристики агрегата:

  • Страна производитель – Чехия;
  • Мотор 1Д90ТА с мощностью 12 л. с.;
  • Объём двигателя – 660 см3;
  • Количество цилиндров – один;
  • Диаметр цилиндра – 9 сантиметров;
  • Вместительность топливного бака – 11 литров;
  • Расход топлива, 210+10% г/л.с./час;
  • Коробка передач – 4 вперёд и 4 назад;
  • Привод – 4*4;
  • Задние/передние колёса – 4*16/4*16;
  • Система воздушного охлаждения;
  • Сцепление сухого однодискового типа;
  • Ход поршня – 104 миллиметра;
  • ВОМ – 2200 оборотов/минуту;
  • Дорожный просвет – 35-37 сантиметров;
  • Ширина колеи – 70-100 сантиметров;
  • Радиус поворота – 1,9 метра;
  • Максимальная скорость – 16,5 километров/час;
  • Размер – 275*117*130 сантиметров;
  • Вес агрегата – 870 килограмм.

Чешский минитрактор агрегатируется с навесными орудиями различного характера. Возможно гидравлическое управление навесами. Минитрактор также применяется, как стационарный приводной агрегат.

В списке подходящих навесных устройств прицеп, косилка, бульдозерный отвал, подметальная машина, навесная фреза, рыхлитель, жатка, оборотный плуг и культиватор. С помощью одноосного металлического прицепа можно транспортировать различные грузы массой до одной тонны.

Чехословацкий трактор ТЗ-4К-14 отличается универсальностью. Машина справляется с большим количеством задач, ею легко управлять, она простая в обслуживании и нет особых сложностей при устранении небольших поломок. Простая конструкция и достаточные технические параметры сделали минитрактор популярным среди фермеров.

sadovaja-tehnika.com

Минитрактор ТZ-4k-14 — устройство и характеристики

Если по каким-то причинам вы думали, что мини-тракторы – это современное изобретение китайской промышленности, то приготовьтесь испытать шок. Минитрактор ТZ-4k-14 – устройство, которое начали производить еще в 60-х годах 20 века на территории современной Чехии. Оно быстро набрало популярность и даже поставлялось на территорию СССР, а позже и постсоветского пространства.

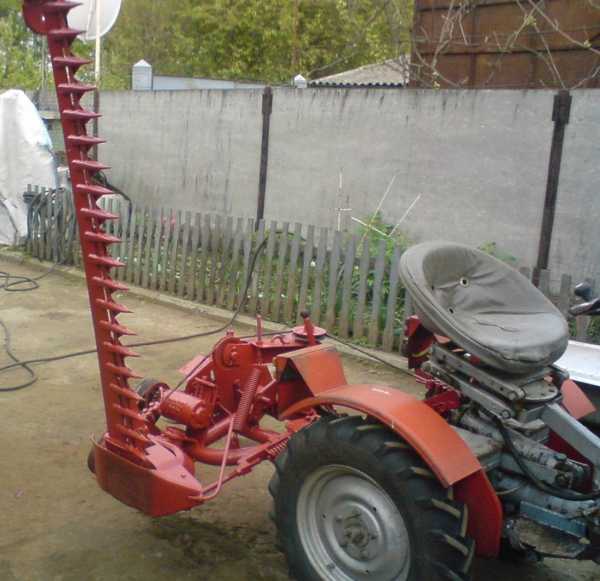

Мини-трактор ТZ-4k-14 с косилкой

Обзор чешского минитрактора ТZ-4k-14

Модель минитрактора ТZ-4k-14 была создана в AGROSTROJ Prostejov. В сравнении с белорусскими моделями она отличалась компактными габаритами, защищенной конструкцией и универсальностью. Также минитрактор ТZ-4k-14 выделялся большим эксплуатационным ресурсом, относительно простым обслуживанием и управлением.

Модель характеризуется четырехколесной двухосевой ходовой системой с полным приводом. Для передней оси предусмотрен ручной тормоз, а для задней – ножной.

Сцепление у этой модели минитрактора сухое и однодисковое.
В зависимости от потребностей пользователя минитрактор может оснащаться таким оборудованием как косилки, плуги, щетки, отвалы и конечно прицеп.

Двигатель трактора ТZ-4k-14

В качестве движущей основы для трактора ТZ-4k-14 был выбран мотор местного производства марки Slavia 1D80, носуществоваи модификации трактора с другим двигателем – 1Д90ТА. Первый вариант обладал небольшой мощностью в 9 л.с., а второй был существенно мощнее – 12 л.с.. После некоторых доработок модель была укомплектована более мощным мотором марки Slavia 1D80, который характеризовался показателем в 14 л.с.

Что касается двигателя 1Д90ТА, его конструкция одноцилиндровая с воздушным охлаждением. Он двухтактный, запускается и вручную, и от электрического стартера. С его помощью транспортом может развиваться скорость до 16,5 км/ч.

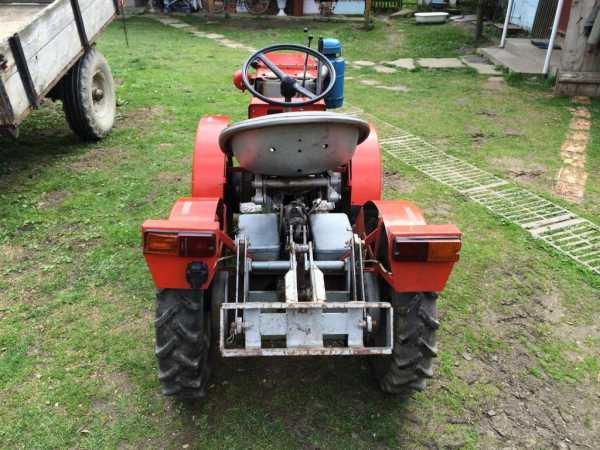

Минитрактор ТZ-4k-14: вид сзади

Технические характеристики трактора ТZ-4k-14

Модель выделяют небольшие габариты минитрактора ТZ-4k-14, которые по трем измерениям составляют 2750х950х1300 мм. При таких габаритах дорожный просвет модели составляет всего 290 мм.

Колея подлежит изменению и может бесступенчато варьироваться в диапазоне от 700 до 1000 мм. Стоит отметить маневренность модели которая позволяет развернуться по радиусу 1,9 м.

Максимальный вес груза, который сможет перевезти минитрактор ТZ-4k-14 составляет 1000 кг.
При использовании плуга глубина пропашки составит 21 см, а применение рыхлителя даст 6-8 см рыхления. При этом ширина захвата грунта составит 85 см.

Видео о тракторе ТZ-4k-14

selhoztehnik.com

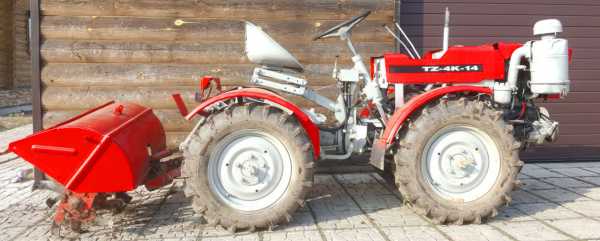

Чехословацкий минитрактор TZ-4K-14 — особенности, характеристики

Чехословацкий минитрактор TZ-4K-14 – отличный помощник, который справляется с различными сельскохозяйственными, коммунальными и строительными работами.

Преимущества и производственные недостатки

Модель ТЗ-4К-14 обладает очевидными достоинствами:

  • Достаточные тягово-сцепные параметры для буксировки прицепов с грузоподъёмностью до 600 килограмм;

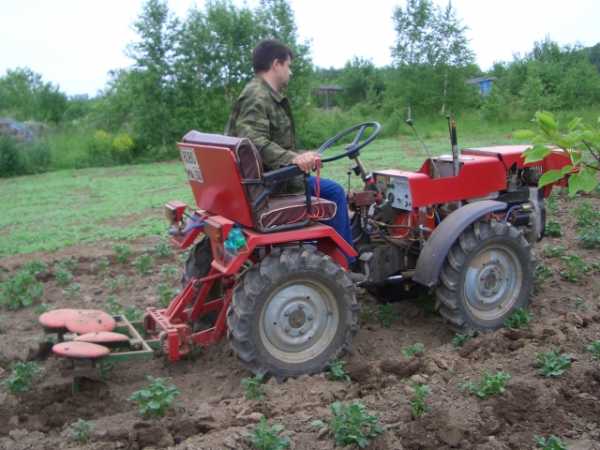

  • Минимальный комплект навесов позволяет вспахивать грунт, сеять культуры, ухаживать за растениями, убирать урожай, транспортировать грузы;
  • Большинство ремонтных работ выполняются без использования специального оборудования, потому устранить неисправность можно своими руками. К тому же запчасти имеют доступную стоимость, их легко приобрести в специализированном магазине.

Отсутствует полноценное сервисное обслуживание минитрактора и ассортимент запчастей ограничен. Решить данную проблему можно, используя расходные материалы с прочих однотипных агрегатов.

Также стоит обратить внимание на следующие недочёты машины:

  • Отсутствует независимый вал отбора мощности и дуги безопасности;
  • Небольшой объём топливного бака, что снижает автономность агрегата;
  • Нет балластовых грузов, необходимых для улучшения сцепления пневматических колёс с поверхностью при вспашке.

Конструкционные особенности

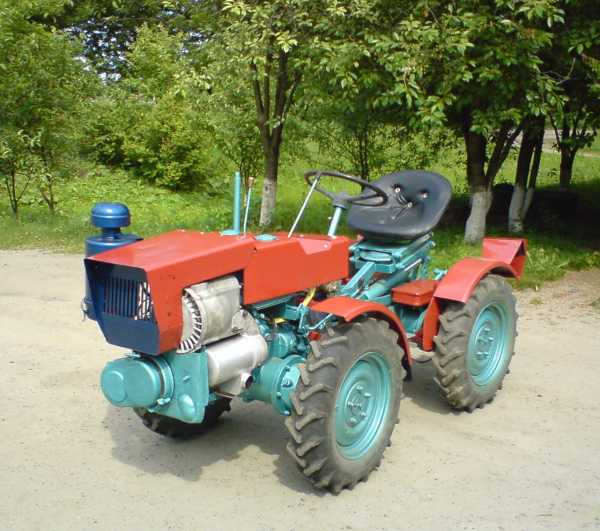

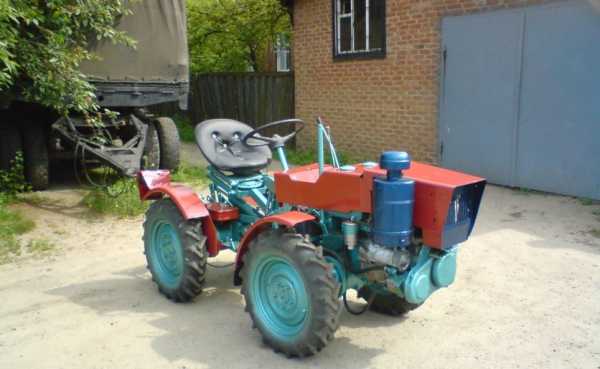

Минитрактор ТЗ-4К-14 имеет мощность в пределах 9 – 12 лошадиных сил. Первоначальный вариант двигателя – это дизель 1Д90ТА с одним цилиндром и системой воздушного охлаждения. Благодаря простой конструкции его легко ремонтировать и от не требует особого обслуживания.

Достоинства мотора 1Д90ТА:

  • Экономичный расход топлива – около 210 г/л.с./ч;
  • Запуск производится от электростартера и дублирующего рычага;
  • Небольшие габариты. Свободный доступ для облегчения ухода, регулировки и ремонта.

Со временем чешский минитрактор модернизировали, укомплектовав его мотором с большей мощностью – дизелем Slavia 1D90 с мощностью 14 л. с.

Среди особенностей устройства стоит выделить несколько параметров:

  • Коробка передач реверсного типа 4*4;
  • Механизм отбора мощности значительно расширил потенциал минитрактор, позволив использовать различное навесное оборудование;
  • Шасси чешского трактора ТЗ-4К-14 полноприводное, передний мост блокируется тормозами;
  • Поворотная вилка имеет вертикальное отклонение полурам на 11° вверх и вниз;
  • Шарнирная рама, позволившая уменьшить радиус разворота до 1,9 метра;
  • Благодаря конструкции минитрактора, которая в некоторой степени повторяет поверхность, он имеет хорошую проходимость и устойчивость;
  • Пневматические колёса давят на грунт с умеренной силой, внутренние колодочные тормоза достаточно эффективные, потому агрегат не имеет ограничения в передвижении;
  • Удлинённая колёсная база позволяет использовать трактор в междурядьях даже при большом наклоне. Колея шасси регулируется в пределах 70 -100 сантиметров;
  • Кабина отсутствует, но кресло очень комфортное. Органы управления грамотно расположены, потому эксплуатировать минитрактор удобно и легко.

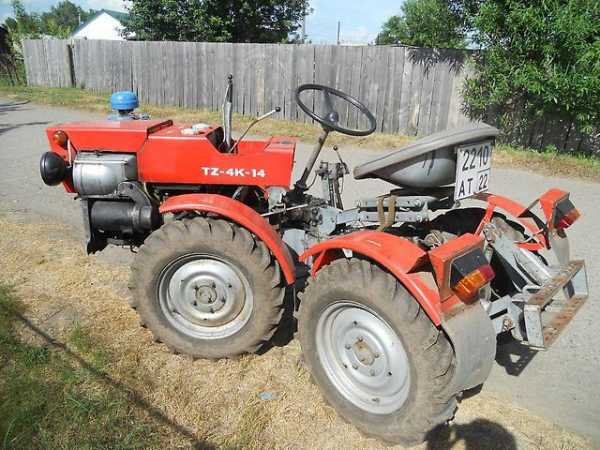

Технические параметры минитрактора TZ-4K-14

Минитрактор ТЗ-4К-14 – четырёхколёсный полноприводный агрегат с двумя осями. Передняя соединяется с задним мостом, поворотной вилкой, позволяющей управлять трактором даже на стеснённом участке. Тормоза на передних и задних колёсах не зависят друг от друга.

Ключевые технические характеристики машины:

  • Мотор 1Д90ТА с мощностью 12 л. с.;
  • Рабочий объём – 660 см3;
  • Количество цилиндров – один;
  • Коробка передач – 4*4;
  • ВОМ – 2200 об/мин;
  • Топливный бак – 11 литров;
  • Ширина захвата – 70 — 100 сантиметров;
  • Максимальная скорость – 16,5 км/ч;
  • Вес агрегата – 870 килограмм.

Навесное оборудование для минитрактора TZ-4K-14

Чехословацкий трактор справляется с большим количеством работ, поскольку агрегатируется с различными дополнительными навесами:

  • Одноосным металлическим прицепом. Минитрактор позволяет транспортировать грузы до тонны. Прицеп со съёмной задней стенкой и возможностью опрокидывания назад значительно упрощает разгрузку;
  • Бульдозерный отвал БД-100. Просто крепить, не усложняет управление минитрактором. Ширина отвала – 100 сантиметров, поворотный угол – 450;
  • Косилка ЖТ-152. Необходима, если нет возможности использовать классический трактор с боковой косилкой;
  • Однокорпусный оборотный плуг ПОН 25. Грунт вспахивается до глубины 21 сантиметр при ширине захвата 25 сантиметров;
  • Сеялка для минитрактора. Используется для высадки различных культур и зерновых.

Список используемого навесного оборудования достаточно широк. В своей сфере минитрактор TZ-4K-14 является высококачественной и многофункциональной сельскохозяйственной техникой.

Новую машину чехословацкого производства не найти на отечественном рынке сельхозтехники, но возможно перекупить минитрактор с рук по доступной стоимость (цена зависит от комплектации и степени износа).

1potraktoram.ru

ТЗ-4К-14 — Все о чешском минитракторе

TZ-4K-14 — мини-трактор, производился чехословацкой фирмой «Агрострой» (чеш. Agrostroj) в городе Простеёв. Срок выпуска с ‎1970-1990 гг. Один из первых мини-тракторов, которые появились в СССР. Получил широкое распространение за счет вилки, которая соединяет  переднюю и заднюю части рамы, благодаря чему машина очень мобильная. Данная модель мини-трактора может работать с большим ассортиментом навесного оборудования.

Мини-трактор TZ-4K-14 – усовершенствованная модель предыдущей модели трактора TZ-4K-10. Один из первых мини-тракторов, которые были приобретены Советским Союзом в конце 1970 гг. Мини-трактор TZ-4K-14 активно эксплуатировался для строительства олимпийских объектов в 1980 г. в Москве.

Данная модель была использована в качестве образца для разработки советского мини-трактора. ПО «Таллэкс» в конце 1980 гг. разработало аналогичную модель и выпустила пробную партию под номером МА-6210.


Мини-трактор представляет собой двухосную четырёхколёсную полноприводную сельскохозяйственную машину небольшой мощности. Передний и задний мосты соединены с помощью поворотной вилки. При повороте руля мосты могут поворачиваться друг относительно друга влево и вправо в горизонтальной плоскости до 45° градусов, что дает возможность трактору иметь повышенную манёвренность (при радиусе разворота — всего 1,9 метра). Вилка допускает повороты в вертикальной плоскости на углы до 11° вверх и вниз, что позволяет отслеживать все неровности поверхности, по которой он движется. Колея трактора может изменяться бесступенчато в заданных пределах 700—1000 мм.

На тракторе установлен одноцилиндровый двухтактный дизельный двигатель с воздушным охлаждением. Пуск двигателя осуществляется от электрического стартера, а также вручную. Коробка передач содержит четыре реверсивные передачи для переднего и заднего хода. Оба моста оснащены дифференциалами, передний дифференциал может блокироваться. Трактор оборудуется две независимыми тормозными системами: имеется ручной передний тормоз и ножной задний.

Трактор может использоваться с рядом навесных орудий, при этом возможно гидравлическое управление навесным оборудованием. Трактор может также использоваться в качестве стационарного приводного агрегата.

xn--414-yddq9b.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
