Четра 25 т бульдозер – Техническая характеристика бульдозера Четра т 25

Содержание

Характеристика бульдозера ЧЕТРА Т-25.01М, ТМ-2501

Техническая характеристика бульдозера Т-2501М

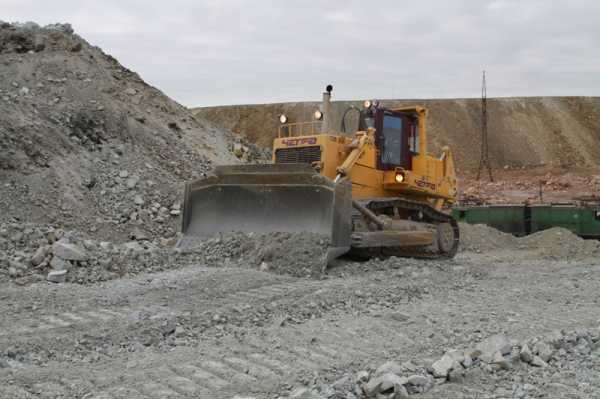

Бульдозер Четра Т25 М, ТМ-25.01 с пониженным удельным давлением на грунт имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом, дорожном строительстве и горнодобывающей промышленности для выполнения землеройных работ.

Бульдозер ЧЕТРА Т-25.01М.

Двигатель ЯМЗ-8501.10

Четырёхтактный дизель ЯМЗ-8501.10 Ярославского моторного завода. Жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу  «воздух-воздух». Двенадцать цилиндров, V-образное расположение цилиндров, угол развала 90°.

Технические характеристики ЯМЗ-8501.10

Рабочий объем двигателя25,9 л
Диаметр цилиндра и ход поршня140 мм х 140 мм
Максимальный крутящийся момент2230 Нм при 1200…1400 об/мин
Эксплуатационная мощность298 кВт (405 л.с.) при 1800 об/мин

Двигатель QSX15-C440 фирмы «Cummins»

Шестицилиндровый четырёхтактный дизель QSX15-C440 фирмы «Cummins». Жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух».

Технические характеристики QSX15-C440 «Cummins»

Рабочий объем двигателя15 л
Диаметр цилиндра и ход поршня137 мм х 170 мм
Максимальный крутящийся момент2248 Нм при 1300 об/мин
Эксплуатационная мощность308 кВт (419 л.с.) при 1800 об/мин

Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

 Трансмиссия

Планетарная коробка передач бульдозера ЧЕТРА Т-25.01М с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом.

Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко=2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач — карданной передачей.

Характеристики планетарной коробки передач ТМ-2501

ПередачаПередний ходЗадний ход
14,15.1
27,59.1
312,715,0

Характеристика ходовой системы

Подвеска бульдозера ЧЕТРА ТМ-25.01: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тяговые и сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков7
Число поддерживающих катков2

Гусеница

Гусеницы бульдозера ЧЕТРА Т-25.01М сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Характеристики гусеницы Т-2501М

Шаг звена, мм250
Число башмаков41
Высота грунтозацепов, мм80
Ширина башмака, мм840
Масса, кг3262
Давление на грунт, кгс/см²0,83

Гидравлическая система

Характеристики гидравлической системы бульдозера ТМ-2501

Раздельно-агрегатная гидравлическая система включает:

  • три шестерёнчатых насоса общей производительностью 390 л/мин при оборотах двигателя 1775 об/мин
  • два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками (кроме подъёма отвала)
  • бак с фильтрами, гидроцилиндры
  • максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см²)
Секции   золотниковПоложение золотников распределителяЧисло
цилиндров
Диаметр цилиндра х Ход поршня, мм
Подъем отвалаподъем, нейтраль (удержание),
опускание, плавающее
2140 x 1250
Перекос отвалавправо, нейтраль, влево1220 x 300
Подъем рыхлителяподъем, нейтраль, опускание2180 x 500
Изменение угла резания рыхлителябесступенчатое регулирование
угла резания
2180 x 500

Бульдозерное оборудование

Большая ёмкость отвала бульдозера ЧЕТРА Т-25.01М, Т-2501М обеспечивает повышенную производительность. Использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

ОтвалU-отвалSU-отвал
Длина x Высота, мм4772 x 19785262 x 1910
Емкость, м²13,115,8
Высота подъема, мм14251290
Заглубление, мм690600
Макс. перекос, град±10°±10°
Масса, кг6260
6448

Рыхлительное оборудование

Характеристика рыхлительного оборудования бульдозера Т-2501М

В зависимости от условий работы рыхлителя могут быть смонтированы один или три зуба, что в сочетании с гидравлически изменяющимся углом наклона зубьев позволяет получить высокую производительность.

Тип рыхлителяНерегулируемый, многозубый
Число зубьев1 / 3
Масса, кг4600 / 5330
Макс. высота подъема, мм1090 / 1090
Макс. заглубление, мм1240 / 990
Макс. усилие вырывания, Т42,2 / 41,4
Макс. усилие заглубления,Т
15,6 / 16,4

 Габаритные размеры

Параметры габаритов бульдозера ЧЕТРА Т-25М, Т-25.01М, Т-2501М представлены следующими характеристиками:

Габариты ЧЕТРА Т-25.01М
Длинна, мм9140
Ширина с отвалом, мм5262
Высота, мм4115

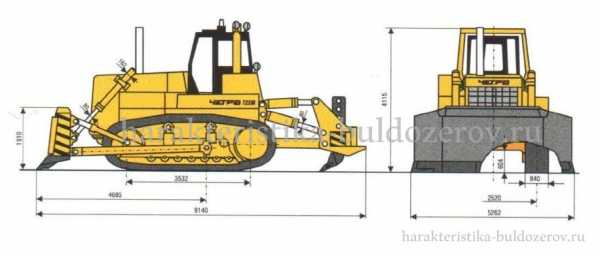

Габаритные размеры ЧЕТРА Т-25.01М.

Масса

Общая масса (стандартной комплектации, с полной заправкой, SU-отвал, трехзубый рыхлитель, машинист) с двигателем ЯМЗ — 51 000 кг.

Модификации и комплектация

Бульдозеры ЧЕТРА ТМ-25, ТМ-25.01 поставляются в следующих модификациях и комплектациях:

МодификацияКомплектацияМощность двигателя, кВт/л.с.Масса, кг
ТМ-25.01ЯБ-1ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, ТСУ298/40547724
ТМ-25.01ЯБР-1ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 1 зуб298/40549971
ТМ-25.01ЯБР-1-01ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 3 зуба298/40549971
ТМ-25.01ЯБ-2ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, ТСУ 298/40547724
ТМ-25.01ЯБР-2ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 1 зуб298/40547971
ТМ-25.01ЯБР-2-01ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 3 зуба298/40547971
ТМ-25.01К1Б-1Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, ТСУ308/41947724
ТМ-25.01К1БР-1Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 1 зуб308/41949971
ТМ-25.01К1БР-1-01Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 3 зуба308/41949971
ТМ-25.01К1Б-2Cummins QSX15-C440, сферический отвал, пон.давл. на грут, ТСУ308/41947724
ТМ-25.01К1БР-2Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 1 зуб308/41949971
ТМ-25.01К1БР-2-01Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 3 зуба308/41949971

Стандартное оборудование

В стандартное оборудование бульдозера ЧЕТРА Т-25.01М входит:

  • Регулируемое кресло оператора на мягкой подушке
  • Воздухоочиститель
  • Вентилятор системы обогрева кабины
  • Деселератор
  • Звуковой сигнал
  • Передний буксирный крюк
  • Защита двигателя
  • Гидравлическое устройство для натяжного механизма гусеницы
  • Система освещения
  • Многослойная защита
  • Глушитель
  • Стояночный тормоз
  • Защита силовой передачи
  • Сменные сегменты зубчатого венца
  • Защитная конструкция ROPS/FOPS
  • Ремень безопасности
  • Розетка внешнего питания 24 V
  • Розетка питания 24 V
  • Генератор переменного тока 75 А
  • Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)
  • Прикуриватель
  • Стартер
  • Электросчетчик моточасов

На приборном щитке:

  • тахометр
  • указатель температуры охлаждающей жидкости
  • указатель давления масла двигателя
  • указатель температуры масла двигателя
  • указатель напряжения бортсети
  • указатель уровня топлива
  • указатель температуры масла трансмиссии

На приборном щитке индикаторы:

  • аварийное давление масла в двигателе
  • перегрев охлаждающей жидкости двигателя
  • отсутствие заряда аккумуляторных батарей
  • засоренность воздушного фильтра
  • засоренность фильтра в гидробаке
  • перегрев масла в гидробаке
  • засоренность фильтра в трансмиссии
  • минимальная температура масла в трансмиссии
  • перегрев масла в трансмиссии
  • засоренность масляного фильтра двигателя
  • аварийное давление масла трансмиссии

Дополнительное оборудование

Дополнительно бульдозер ЧЕТРА Т-25.01М комплектуется:

  • Комплект инструментов
  • Приспособление для проведения технического обслуживания

Оборудование для работы в арктических условиях

Для работы в арктических климатических условиях бульдозер ЧЕТРА Т-25.01М дополнительно комплектуется:

  • Предпусковой жидкостной подогреватель ПЖД 30Л, HYDRONIC M-II, HYDRONIC 35
Теплопроизводительность, ккал/час30 000
Расход топлива, кг/час4,95
  • Независимый воздушный отопитель кабины AIRTRONIK-2Д
Теплопроизводительность, Вт2 200
Расход топлива, кг/час0,28
  • Отопитель кабины, работающий от охлаждающей жидкости двигателя
  • Утеплительный чехол
  • Жалюзи радиатора ДВС

См. также:

harakteristika-buldozerov.ru

Характеристика бульдозера Т-2501, трактора Т-25.01, Т-25.02, ЧЕТРА Т-25

Техническая характеристика бульдозера Т-2501

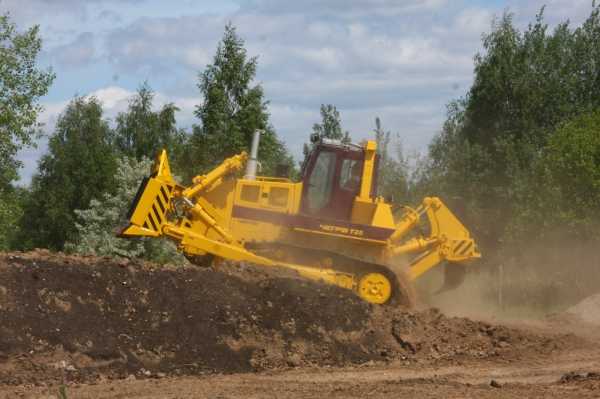

Бульдозер Т-2501, ЧЕТРА Т-25, трактор Т-25.01, Т-25.02 применяется в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности при выполнении тяжелых землеройных работ, в том числе при разработке мерзлых и скальных грунтов.

Бульдозер ЧЕТРА Т-25, трактор Т-25.01, бульдозер Т-2501

Двигатель

Бульдозер ЧЕТРА Т-25, бульдозер Т-2501, трактор Т-25.01, Т-25.02 поставляется в 2-х комплектациях. С двигателем Ярославского моторного завода и двигателем фирмы Cummins.

Двигатель ЯМЗ-8501.10

Четырёхтактный дизель ЯМЗ-8501.10 Ярославского моторного завода. Жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу  «воздух-воздух». Двенадцать цилиндров, V-образное расположение цилиндров, угол развала 90°.

Технические характеристики ЯМЗ-8501.10

Рабочий объем двигателя25,9 л
Диаметр цилиндра и ход поршня140 мм х 140 мм
Максимальный крутящийся момент2230 Нм при 1200…1400 об/мин
Эксплуатационная мощность298 кВт (405 л.с.) при 1800 об/мин

Двигатель QSX15-C440 фирмы «Cummins»

Шестицилиндровый четырёхтактный дизель QSX15-C440 фирмы «Cummins». Жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух».

Технические характеристики QSX15-C440 «Cummins»

Рабочий объем двигателя15 л
Диаметр цилиндра и ход поршня137 мм х 170 мм
Максимальный крутящийся момент2248 Нм при 1300 об/мин
Эксплуатационная мощность308 кВт (419 л.с.) при 1800 об/мин

Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

 Трансмиссия

Планетарная коробка передач бульдозера ЧЕТРА Т-25, Т-25.01, Т-25.02 с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко=2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач — карданной передачей.

Характеристики планетарной коробки передач Т-2501

ПередачаПередний ходЗадний ход
14,15.1
27,59.1
312,715,0

Характеристика ходовой системы

Подвеска бульдозера ЧЕТРА Т-25.01, Т-25.02: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тяговые и сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков7
Число поддерживающих катков2

Гусеница

Гусеницы бульдозера ЧЕТРА Т-25, Т-25.01, Т-25.02 сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Характеристики гусеницы Т-2501

Шаг звена, мм250
Число башмаков39
Высота грунтозацепов, мм80
Ширина башмака, мм610
Площадь опорной поверхности, м²4,00
Давление на грунт, кгс/см²1,2

Гидравлическая система

Характеристики гидравлической системы бульдозера Т-2501

Раздельно-агрегатная гидравлическая система включает:

  • три шестерёнчатых насоса общей производительностью 390 л/мин при оборотах двигателя 1775 об/мин
  • два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками (кроме подъёма отвала)
  • бак с фильтрами, гидроцилиндры
  • максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см²)
Секции   золотниковПоложение золотников распределителяЧисло
цилиндров
Диаметр цилиндра х Ход поршня, мм
Подъем отвалаподъем, нейтраль (удержание),
опускание, плавающее
2140 x 1250
Перекос отвалавправо, нейтраль, влево1220 x 300
Подъем рыхлителяподъем, нейтраль, опускание2180 x 500
Изменение угла резания рыхлителябесступенчатое регулирование
угла резания
2180 x 500

Бульдозерное оборудование

Большая ёмкость отвала бульдозера ЧЕТРА Т-25.01, Т-25.02Т-2501 обеспечивает повышенную производительность. Использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы бульдозера обеспечивает максимальное приближение отвала к капоту бульдозера и максимальное напорное усилие на нож отвала.

ОтвалU-отвалSU-отвал
Длина x Высота, мм4508 x 19564280 x 2045
Емкость, м²13,111,9
Высота подъема, мм12901290
Заглубление, мм690690
Макс. перекос, град±10°±10°
Масса, кг58906680

 Рыхлительное оборудование

Характеристика рыхлительного оборудования бульдозера Т-2501

В зависимости от условий работы рыхлителя могут быть смонтированы один или три зуба, что в сочетании с гидравлически изменяющимся углом наклона зубьев позволяет получить высокую производительность.

Тип рыхлителяНерегулируемый, многозубый
Число зубьев1 / 3
Масса, кг4130 / 4915
Макс. высота подъема, мм1090 / 1090
Макс. заглубление, мм1240 / 990
Макс. усилие вырывания, Т36 / 35,3
Макс. усилие заглубления,Т14,3 / 15

 Габаритные размеры

Параметры габаритов бульдозера ЧЕТРА Т-25, Т-25.01, Т-25.02 представлены следующими характеристиками:

Габариты ЧЕТРА Т-25.01
Длинна, мм9034
Ширина с отвалом, мм4280
Высота, мм4115

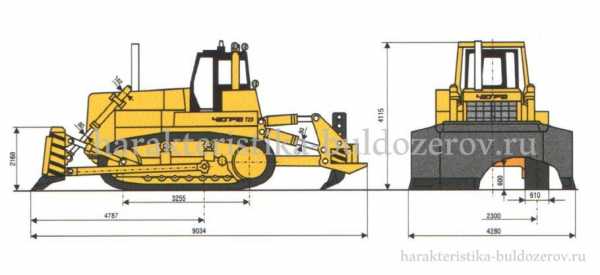

Габаритные размеры ЧЕТРА Т-25.01.

Масса

Общая масса (стандартной комплектации, с полной заправкой, SU-отвал, трехзубый рыхлитель, машинист) с двигателем ЯМЗ — 48 335 кг, с двигателем Cummins — 48 100 кг.

Модификации и комплектация

Бульдозеры ЧЕТРА Т-25, Т-25.01, Т-25.02 поставляются в следующих модификациях и комплектациях:

МодификацияКомплектацияМощность двигателя, кВт/л.с.Масса, кг
Т-25.01ЯБ-1ЯМЗ-8501.10, полусферический отвал, ТСУ298/40542030
Т-25.01ЯБР-1ЯМЗ-8501.10, полусферический отвал, рыхлитель 1 зуб298/40546650
Т-25.01ЯБР-1-01ЯМЗ-8501.10, полусферический отвал, рыхлитель 3 зуба298/40546650
Т-25.01ЯБ-2ЯМЗ-8501.10, сферический отвал, ТСУ298/40542030
Т-25.01ЯБР-2ЯМЗ-8501.10, сферический отвал, рыхлитель 1 зуб298/40546650
Т-25.01ЯБР-2-01ЯМЗ-8501.10, сферический отвал, рыхлитель 3 зуба298/40546650
ТМ-25.01ЯБ-1ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, ТСУ298/40547724
ТМ-25.01ЯБР-1ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 1 зуб298/40549971
ТМ-25.01ЯБР-1-01ЯМЗ-8501.10, полусферический отвал, пон.давл. на грунт, рыхлитель 3 зуба298/40549971
ТМ-25.01ЯБ-2ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, ТСУ298/40547724
ТМ-25.01ЯБР-2ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 1 зуб298/40547971
ТМ-25.01ЯБР-2-01ЯМЗ-8501.10, сферический отвал, пон.давл. на грунт, рыхлитель 3 зуба298/40547971
Т-25.01К1Б-1Cummins QSX15-C440, полусферический отвал, ТСУ308/41942030
Т-25.01К1БР-1Cummins QSX15-C440, полусферический отвал, рыхлитель 1 зуб308/41949971
Т-25.01К1БР-1-01Cummins QSX15-C440, полусферический отвал, рыхлитель 3 зуба308/41949971
Т-25.01К1Б-2Cummins QSX15-C440, сферический отвал, ТСУ308/41942030
Т-25.01К1БР-2Cummins QSX15-C440, сферический отвал, рыхлитель 1 зуб308/41949971
Т-25.01К1БР-2-01Cummins QSX15-C440, сферический отвал, рыхлитель 3 зуба308/41949971
ТМ-25.01К1Б-1Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, ТСУ308/41947724
ТМ-25.01К1БР-1Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 1 зуб308/41949971
ТМ-25.01К1БР-1-01Cummins QSX15-C440, полусферический отвал, пон.давл. на грут, рыхлитель 3 зуба308/41949971
ТМ-25.01К1Б-2Cummins QSX15-C440, сферический отвал, пон.давл. на грут, ТСУ308/41947724
ТМ-25.01К1БР-2Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 1 зуб308/41949971
ТМ-25.01К1БР-2-01Cummins QSX15-C440, сферический отвал, пон.давл. на грут, рыхлитель 3 зуба308/41949971
Т-25.02КБ-1Cummins QSX15-C440, полусферический отвал, ТСУ308/41944985
Т-25.02КБР-1Cummins QSX15-C440, полусферический отвал, рыхлитель 1 зуб308/41949615
Т-25.02КБР-1-01Cummins QSX15-C440, полусферический отвал, рыхлитель 3 зуба308/41949615

Стандартное оборудование

В стандартное оборудование бульдозера ЧЕТРА Т-25.01, Т-25.02 входит:

  • Регулируемое кресло оператора на мягкой подушке
  • Воздухоочиститель
  • Вентилятор системы обогрева кабины
  • Деселератор
  • Звуковой сигнал
  • Передний буксирный крюк
  • Защита двигателя
  • Гидравлическое устройство для натяжного механизма гусеницы
  • Система освещения
  • Многослойная защита
  • Глушитель
  • Стояночный тормоз
  • Защита силовой передачи
  • Сменные сегменты зубчатого венца
  • Защитная конструкция ROPS/FOPS
  • Ремень безопасности
  • Розетка внешнего питания 24 V
  • Розетка питания 24 V
  • Генератор переменного тока 75 А
  • Аккумуляторные батареи (2), 12 В, 190 А*ч (напряжение бортовой сети 24 V)
  • Прикуриватель
  • Стартер
  • Электросчетчик моточасов

На приборном щитке:

  • тахометр
  • указатель температуры охлаждающей жидкости
  • указатель давления масла двигателя
  • указатель температуры масла двигателя
  • указатель напряжения бортсети
  • указатель уровня топлива
  • указатель температуры масла трансмиссии

На приборном щитке индикаторы:

  • аварийное давление масла в двигателе
  • перегрев охлаждающей жидкости двигателя
  • отсутствие заряда аккумуляторных батарей
  • засоренность воздушного фильтра
  • засоренность фильтра в гидробаке
  • перегрев масла в гидробаке
  • засоренность фильтра в трансмиссии
  • минимальная температура масла в трансмиссии
  • перегрев масла в трансмиссии
  • засоренность масляного фильтра двигателя
  • аварийное давление масла трансмиссии

Дополнительное оборудование

Дополнительно бульдозер ЧЕТРА Т-25.01, Т-25.02 комплектуется:

  • Комплект инструментов
  • Приспособление для проведения технического обслуживания

Оборудование для работы в арктических условиях

Для работы в арктических климатических условиях бульдозер ЧЕТРА Т-25.01, Т-25.02 дополнительно комплектуется:

  • Предпусковой жидкостной подогреватель ПЖД 30Л, HYDRONIC M-II, HYDRONIC 35
Теплопроизводительность, ккал/час30 000
Расход топлива, кг/час4,95
  • Независимый воздушный отопитель кабины AIRTRONIK-2Д
Теплопроизводительность, Вт2 200
Расход топлива, кг/час0,28
  • Отопитель кабины, работающий от охлаждающей жидкости двигателя
  • Утеплительный чехол
  • Жалюзи радиатора ДВС

См. также:

harakteristika-buldozerov.ru

Гусеничный бульдозер Четра Т 25

Бульдозеры относятся к наиболее применяемой категории спецтехники и предназначены для выполнения широкого круга задач при необходимости планировки, перемещения различного рода грунтов, в том числе полезных ископаемых, строительных и иных материалов.

Нет такой стройки или карьера, где бы ни трудились эти чрезвычайно полезные механизмы. Главное достоинство бульдозеров — это высокая производительность в сочетании с маневренностью. В полной мере такое качество присуще бульдозерам марки Четра, производства ОАО «Промтрактор» в г.Чебоксары.

Бульдозер Четра Т25 предназначен для применения на тяжелых землеустроительных работах при добыче полезных ископаемых, крупных стройках, в том числе при выработке скалистых и промерзлых почв. Успешное функционирование обеспечивается применением мощной дизельной силовой установки: ЯМЗ-8501.10 производства Ярославского моторного завода или QSX15-C440 американской фирмы Cummins мощностью более 400 л.с.

На бульдозерах с брендом ЧЕТРА применяется модульная схема компановки и сборки всех узлов, систем и агрегатов, что создает условия для простой и удобной эксплуатации и высокой ремонтоспособности.

Высокие динамические нагрузки предъявляют особые требования к трансмиссии машины, которая комплектуется гидротрансформатором и планетарной коробкой переключения скоростей, которая совместно с редуктором сопряжения и основной передачей совмещены в общий блок, размещенный в корпусе заднего моста. Приемлемую маневренность создают три скорости переднего и заднего движения с возможностью их переключения под нагрузкой.

Высокая работоспособность рабочих органов поддерживается надежной и мощной гидравлической системой, состоящей из 3-х шестеренчатых насосов мощностью по 130 л в мин., 2-х распределителей давления золотникового типа, 4-х гидроцилиндров и емкости с фильтрами многоступенчатой очистки. Максимальное давление масла в гидросистеме может достигать 200 атм.


На бульдозере применяется 3-х точечная полужёсткая подвеска, которая способна обеспечить необходимые тягово-сцепные качества, снижение динамических нагрузок на ходовую часть, повышение комфортности работы персонала. На машине установлено оптимальное (по семь на каждую сторону) количество опорных катков, по два поддерживающих катка и направляющие колёса с «вечной» смазкой на весь период работы и с сальниками уплотнениями вида двойной конус.

На бульдозер Четра Т 25 устанавливаются прочные гусеницы с грунтозацепами высотой 0.8 см и шириной 61 см. Общая площадь сцепления с грунтом составляет 4 кв. метра, и при общем весе заправленной машины с оператором 50 тонн, удельное давление составляет 1.2 кгс/см².
Главный рабочий орган бульдозера отвал (объемом 11,9 / 13,1 куб. м) может устанавливаться в 3-х вариантах:
  1. сферический
  2. полусферический
  3. отвал-грабли

Также может быть установлен одно- или трехзубый рыхлитель.
Все узлы и агрегаты бульдозера Четра Т 25 обеспечивают паспортную работоспособность в широком диапазоне температур: от -50 до +50˚С.

Преимущества Четра Т 25


В последние годы отмечен существенный рост продаж чебоксарских бульдозеров, в том числе и за счет вполне объективных преимуществ. А именно:
  • бульдозер прошел сертификацию немецким рыночным оператором Rheinland InterCert на соответствие европейским стандартам.
  • потребитель по достоинству оценил установку американских дизелей Cummins, облегченных немецких радиаторов с принудительным охлаждением воздуха и топлива, дополнительных топливных фильтров Fleetquard, США с опциями сепарации охладителя и разогрева топлива, которые по экологическим параметрам обеспечивают требования современных международных нормативов.
  • существенно облегчают запуск двигателя и обеспечивают необходимый комфорт оператора применение немецких жидкостных обогревателей Эберспехер.
  • кабина максимально защищена от негативного воздействия внешних факторов и крепится на гидравлических опорах, укомплектована амортизирующим и регулируемым сиденьем, стеклопакетами, климат-контролем мощными стеклоомывателями, солнцезащитными шторами и даже мини-холодильником и стереосистемой.

Немаловажно, что создана весьма эффективная система гарантийного и послегарантийного сервиса, обучения и повышения квалификации операторов и технических специалистов, оперативного обеспечения запасными частями.
По мнению большого числа экспертов — бульдозеры Четра Т25 по праву можно поставить в ряд высококачественной и надежной землеройной спецтехники.

stroy-plys.ru

БУЛЬДОЗЕР ЧЕТРА Т-25 характеристики, описание

ДВИГАТЕЛЬ

ЯМЗ 8501.10
298 кВт (405 л.с.),

QSX 15-C440
308 кВт (419 л.с.)

ТРАНСМИССИЯ

Планетарная коробка передач с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко=2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач — карданной передачей.

Передача Передний ход Задний ход
1 4,1 5.1
2 7,5 9.1
3 12,7 15,0

ХОДОВАЯ ЧАСТЬ

Подвеска: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков ( с каждой стороны ) 7
Число поддерживающих катков (с каждой стороны) 2

Гусеницы: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Шаг звена 250 мм
Число башмаков ( с каждой стороны ) 39
Высота грунтозацепов 80 мм
Ширина башмака 610 мм
Площадь опорной поверхности 4,00 м2
Давление на грунт 1,2 кгс/см2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Раздельно-агрегатная гидравлическая система включает:

  • три шестерёнчатых насоса общей производительностью 390 л/мин при оборотах двигателя 1775 об/мин
  • два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками (кроме подъёма отвала)
  • бак с фильтрами, гидроцилиндры
  • максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см2)
Секции золотников Положение золотников
распределителя
Число
цилиндров
Диаметр
цилиндра х Ход поршня, мм х мм
Подъем отвала подъем, нейтраль (удержание),
опускание, плавающее
2 140 x 1250
Перекос отвала вправо, нейтраль, влево 1 220 x 300
Подъем рыхлителя подъем, нейтраль, опускание 2 180 x 500
Изменение угла резания рыхлителя бесступенчатое регулирование
угла резания
2 180 x 500

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Тип отвала: полусферический, сферический, отвал-грабли.

РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Рыхлитель: одно-, трехзубый.

МАССА

Общая масса 50000 кг

ПОСТАВЩИКИ ЧЕТРА ЗАПЧАСТИ ЧЕТРА Вернуться к списку

vsyatekhnika.ru

Бульдозер ЧЕТРА Т25 / Т25М

ТипГусеничныйГусеничныйГусеничныйГусеничный
Тяговый класс25252525
Двигатель, маркаЯМЗ-8501.10Cummins QSX15-C440ЯМЗ-8501.10Cummins QSX15-C440
Эксплуатационная мощность, кВт (л.с.)298 (405)308 (419)298 (405)308 (419)
Рабочий объем двигателя, л25,915,025,915,0
Трансмиссия, типгидромеханическаягидромеханическая / гидростатическаягидромеханическаягидромеханическая
Ходовая частьПодвеска трехточеченая полужесткая с вынесенной осью качения тележекПодвеска трехточеченая полужесткая с вынесенной осью качения тележекПодвеска трехточеченая полужесткая с вынесенной осью качения тележекПодвеска трехточеченая полужесткая с вынесенной осью качения тележек
Число опорных катков (с каждой стороны)7777
Число поддерживающих катков (с каждой стороны)2222
Гусеницысборные с одним грунтозацепомсборные с одним грунтозацепомсборные с одним грунтозацепомсборные с одним грунтозацепом
Высота грунтозацепов, мм80808080
Ширина башмака, мм610610840840
База, мм3255325535323532
Площадь опорной поверхности, кв.м.4,04,04,04,0
Давление на грунт, кгс/кв.см.1,21,21,151,15
Рыхлительное оборудование
ТипНерегулируемый многозубыйНерегулируемый многозубыйНерегулируемый многозубыйНерегулируемый многозубый
Число зубьев1 / 31 / 31 / 31 / 3
Масса, кг.4131 / 49154131 / 49154600 / 53304600 / 5330
Макс. высота подъема, мм.1090109010901090
Макс. заглубление, мм.1240 / 9901240 / 9901240 / 9901240 / 990
Бульдозерное оборудование
ОтвалU / SUU / SUU / SUU / SU
Длина х Высота, мм.4508 х 1956 / 4280 х 20454508 х 1956 / 4280 х 20454772 х 1978 / 5262 х 19104772 х 1978 / 5262 х 1910
Емкость, кв.м.13,1 / 11,913,1 / 11,913,1 / 15,813,1 / 15,8
Высота подъема над землей, мм.129012901425 / 12901425 / 1290
Заглубление отвала, мм.690690690 / 600690 / 600
Макс. регулировка наклона (перекос), градусов±10±10±10±10
Масса, кг.5890 / 66805890 / 66806260 / 64486260 / 6448
Общая масса (стандартной комплектации, с полной заправкой, отвал, рыхлитель, машинист), кг.48 33548 10049 22048 100

ks45.ru

Характеристика бульдозер Четра Т25, бульдозер Т 2501, трактор Т 25.01 Технические характеристики

Технические характеристики

Бульдозер Т 2501, Четра Т25, трактор Т 25.01 применяется в промышленном, нефтегазовом, гидротехническом строительстве и горнодобывающей промышленности при выполнении тяжелых землеройных работ, в том числе при разработке мерзлых и скальных грунтов.

Бульдозер Четра Т25, бульдозер Т 2501, трактор Т 25.01 может эксплуатироваться при климатических условиях от -50 до +50˚С. Модульная конструкция всех узлов, систем — ходовой, трансмиссии, охлаждения, рабочего оборудования, кабины и управления — обеспечивает простое и удобное техническое обслуживание при проверке и дозаправке, возможность снятия и установки узлов силовой передачи отдельными модулями и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

На бульдозере Четра Т-25.01, бульдозер Т-2501 установлена кабина с двойным остеклением, обеспечивающая максимальный обзор оборудования и рабочих зон. Установленная на резиновых амортизаторах кабина с шумопоглощающей обивкой, подрессоренное и регулируемое сиденье сводят к минимуму шум и вибрации, обеспечивая благоприятные условия труда. По заказу потребителя могут устанавливаться дополнительный автономный отопитель и кондиционер.

ДВИГАТЕЛЬ

Четырёхтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу  «воздух-воздух» ЯМЗ-8501.10 ОАО «Ярославского моторного завода». Двенадцать цилиндров, расположение цилиндров V-образное, угол развала 90°.

Диаметр цилиндра и ход поршня140 мм х 140 мм
Рабочий объем двигателя25,9 л
Эксплуатационная мощность298 кВт (405 л.с.) при 1800 об/мин
Максимальный крутящий моментне менее 2230 Н.м при 1200…1400 об/мин

Шестицилиндровый четырёхтактный дизель жидкостного охлаждения с турбонаддувом и охлаждением наддувочного воздуха по типу «воздух-воздух» QSX15-C440 фирмы «Cummins».

Расположение цилиндровРядное
Диаметр цилиндра и ход поршня137 мм х 170 мм
Рабочий объем двигателя15 л
Эксплуатационная мощность308 кВт (419 л.с.) при 1800 об/мин
Максимальный крутящий момент2248 Нм при 1300 об/мин

Двигатель с системой «Quantum», содержащей электронные системы впрыска топлива, диагностики, защиты двигателя и управления двигателем. Система очистки масла с полнопоточным фильтром. Жидкостно-масляный теплообменник для охлаждения масла двигателя.

ТРАНСМИССИЯ

Планетарная коробка передач с муфтами диаметра 455 мм, работающими в масле, обладающими высокой способностью передачи крутящего момента, обеспечивает по три скорости переднего и заднего хода с переключением скоростей под нагрузкой. Переключение передач и направления движения осуществляется одним рычагом. Коробка передач, согласующий редуктор и главная передача объединены в единый силовой блок, устанавливаемый в корпус заднего моста. Трехэлементный, одноступенчатый гидротрансформатор с активным диаметром 480 мм, максимальным коэффициентом трансформации Ко=2,64 закреплён на редукторе привода насосов, соединяется шлицевой муфтой с упругой муфтой, установленной на двигателе, а с коробкой передач — карданной передачей.

ПередачаПередний ходЗадний ход
14,15.1
27,59.1
312,715,0

ХОДОВАЯ ЧАСТЬ

Подвеска бульдозера Четра Т25, бульдозера Т 2501, трактора Т 25.01: трёхточечная полужёсткая с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда. Опорные, поддерживающие катки и направляющие колёса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус».

Число опорных катков ( с каждой стороны )7
Число поддерживающих катков (с каждой стороны)2

ГУСЕНИЦА

Гусеницы бульдозера Четра Т25, бульдозера Т 2501, трактора Т 25.01: сборные с одним грунтозацепом и уплотнением для удержания жидкой смазки в шарнире. Натяжение гусеницы легко регулируется шприцем с консистентной смазкой.

Шаг звена250 мм
Число башмаков ( с каждой стороны )39
Высота грунтозацепов80 мм
Ширина башмака610 мм
Площадь опорной поверхности4,00 м2
Давление на грунт1,2 кгс/см2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Раздельно-агрегатная гидравлическая система включает:

  • три шестерёнчатых насоса общей производительностью 390 л/мин при оборотах двигателя 1775 об/мин
  • два золотниковых распределителя, обеспечивающих: подъём и перекос отвала, подъём и изменение угла наклона зуба рыхлителя, гидравлическая система сервоуправления дистанционно управляет золотниками (кроме подъёма отвала)
  • бак с фильтрами, гидроцилиндры
  • максимальное давление срабатывания предохранительного клапана – 20 МПа (200 кгс/см2)



Секции золотниковПоложение золотников
распределителя
Число
цилиндров
Диаметр
цилиндра х Ход поршня, мм х мм
Подъем отвалаподъем, нейтраль (удержание),
опускание, плавающее
2140 x 1250
Перекос отвалавправо, нейтраль, влево1220 x 300
Подъем рыхлителяподъем, нейтраль, опускание2180 x 500
Изменение угла резания рыхлителябесступенчатое регулирование
угла резания
2180 x 500



БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Большая ёмкость отвала обеспечивает повышенную производительность, причём использование диагональной тяги при передаче боковых усилий с отвала на левый лонжерон рамы трактора обеспечивает максимальное приближение отвала к капоту трактора и максимальное напорное усилие на нож отвала.

ОтвалДлина отвала х
Высота отвала
В х Н,
мм х мм
Емкость отвала,
м3
Высота подъема
над землей,
мм
Заглубление отвала,
мм
Макс. регулировка
наклона (перекос),
град
Масса, кг
U-отвал4508 x 195613,11290*690*±10°5890
SU-отвал4280 x 204511,91290*690*±10°6680

* — с погруженными грунтозацепами.



РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ

В зависимости от условий работы рыхлителя могут быть смонтированы один или три зуба, что в сочетании с гидравлически изменяющимся углом наклона зубьев позволяет получить высокую производительность.

Тип рыхлителяЧисло зубьевМасса, кгМакс. высота
подъема, мм
Макс. заглубление,
мм
Макс. усилие
вырывания,
Т
Макс. усилие
заглубления, Т
однозубный141311090*1240*36.014.3
многозубный349151090*990*35,315

* — с погруженными грунтозацепами.

 МАССА

Общая масса бульдозера Четра Т25, бульдозера Т 2501, трактора Т 25.01(стандартной комплектации, с полной заправкой, SU-отвал, трехзубый рыхлитель, машинист) с двигателем ЯМЗ — 48335 кг, с двигателем Cummins — 48100 кг.

См. также:

oootst.com

Бульдозер ЧЕТРА Т25М, спецтехника

Бульдозер с пониженным удельным давлением
Бульдозер Четра Т25 М имеет большую производительность, благодаря использованию передовых конструкторских и технологических решений и может применяться в промышленном, нефтегазовом, гидротехническом, дорожном строительстве и горнодобывающей промышленности для выполнения землеройных работ.
трёхточечная полужёсткая подвеска с вынесенной осью качания тележек обеспечивает высокие тягово-сцепные свойства, уменьшение ударных нагрузок на ходовую систему, улучшение условий труда;
использование экономичных дизелей обеспечивает повышенные тяговые свойства при тяжёлых бульдозерно-рыхлительных работах;
модульная конструкция всех узлов, систем промышленного трактора — трансмиссии, ходовой системы, рабочего оборудования, системы охлаждения, кабины и управления трактором обеспечивает упрощённое и удобное техническое обслуживание при проверке и дозаправке всех систем промышленного трактора, возможность снятия и установки узлов силовой передачи отдельными модулями, и последующего их ремонта в специально оборудованных для этого помещениях с проведением их испытаний до установки на машину.

Наименование Комплектация
ТМ-25.01ЯБР-1 двиг. ЯМЗ, полусферический отвал, рыхлитель однозубый, пониженное удельное давление на грунт
ТМ-25.01К1БР-1 двиг. Cummins, полусферический отвал, рыхлитель однозубый, пониженное удельное давление на грунт

вигатель

 ЯМЗ-8501.10, Россия

QSX15-C440  Сummins, США

Мощность двигателя (кВт/лс)
298/405 308/419
Вес (кг, фактическая масса зависит от комплектации трактора)
  51000
Уд. давление на грунт (кГс/см²)
  0.83
Тип отвала
U, SU U, SU

Производитель

ОАО «ЧЕТРА-Промышленные машины»


Руководитель группы продаж
Васильев Александр Сергеевич
Тел.: (8352) 30-40-37
Е-mail:  [email protected]


Руководитель группы продаж
Алексеева Светлана Александровна
Тел.: (8352) 30-40-37
Е-mail:  [email protected]


Менеджер-аналитик
Иванов Андрей Анатольевич
Тел.: (8352) 30-46-31
Е-mail:  [email protected]

Дилеры




    ООО «Компания СИМ-авто»
    Зона обслуживания: г. Москва, Московская обл., г. Казань, Республика Татарстан, г. Санкт-Петербург, Ленинградская обл., Саратовская обл., ЮФО (Ростовская обл., Волгоградская обл., Краснодарский край).
    Тел.: (495) 784-64-61
    E-mail: [email protected]

    ООО «ЮгАвтоХолдинг»
    Зона обслуживания: Ростовская обл., Волгоградская обл., Ставропольский край.
    Тел.: (863) 300-58-99
    E-mail: [email protected]

    ООО «Уралпромсервис»
    Зона обслуживания: Свердловская обл., Челябинская обл., Пермский край.
    Тел.: (343) 379-00-77
    E-mail: [email protected]

    ООО «Агема машинери ТД», г. Казань
    Зона обслуживания: Республика Татарстан.
    Тел.: (843) 295-83-19, 295-83-20
    Е-mail:  [email protected]

    ООО «Борус», г. Киров
    Зона обслуживания: Кировская обл., Пермский край, Удмуртская Республика, Республика Коми.
    Тел.: (8332) 711-444,  214-210
    Е-mail:  [email protected]

    ООО » Завод промышленной техники», г. Чебоксары
    Зона обслуживания: Кировская  обл., Республика Марий Эл, Нижегородская обл., Ульяновская обл., Чувашская республика, Мордовия, Пензенская обл., Самарская обл.
    Тел.: (8352) 50-50-17, 54-54-12
    Е-mail: [email protected]

    ЗАО «Коминвест-АКМТ», г. Москва
    Зона обслуживания: ЦФО (Брянская  обл., Владимирская обл., г.Москва, Ивановская обл., Калужская обл., Костромская обл., Липецкая обл., Московская обл., Орловская обл., Рязанская обл., Смоленская обл., Тамбовская обл., Тверская обл., Тульская обл., Ярославская обл.), СЗФО (Архангельская обл., Вологодская обл., г. Санкт-Петербург, Республика Карелия, Ленинградская обл., Мурманская обл., Ненецкий авт. округ, Новгородская обл., Псковская обл.), СФО (Новосибирская обл.), ЮФО (Республика Адыгея, Астраханская обл., Волгоградская обл., Калмыкия обл., Краснодарский край, Ростовская обл., Республика Дагестан, Республика Ингушетия, Кабардино-Балкарская Республика,  Карачаево-Черкесская Республика, Республика Северная Осетия — Алания, Ставропольский край, Чеченская Республика).
    Тел.: (495) 212-212-2
    Е-mail:  [email protected]

    ООО «КомплектСнаб», г. Курган
    Зона обслуживания: Красноярский край, Новосибирская обл., Омская обл., Томская обл., Курганская обл., Свердловская обл., Тюменская  обл. (ХМАО, ЯНАО), Челябинская обл., Оренбургская обл., Пермский край.
    Тел.: (3522) 253-262, 453-114, 453-962
    Е-mail: [email protected]

    ООО «МКСМ-Клязьма», г. Владимир
    Зона обслуживания: г. Москва, Московская обл., Белгородская обл., Брянская обл., Владимирская обл., Воронежская обл., Ивановская обл., Калужская обл., Костромская обл., Курская обл., Липецкая обл., Орловская обл., Рязанская обл., Смоленская обл., Тамбовская обл., Тверская обл., Тульская обл., Ярославская обл.
    Тел.: (4922) 37-60-45, 43-03-81 (ф)
    Е-mail:  [email protected]

    ОАО «НТЦ Эврика-Трейд», г. Сургут
    Зона обслуживания: Тюменская обл. (ХМАО).
    Тел.: (3462) 51-51-51
    Е-mail:  [email protected]

    ООО «Структура-техно», г. Москва
    Зона обслуживания: Белгородская обл.,  Воронежская обл., г. Москва, Московская обл., Курская обл.,  Архангельская обл., Вологодская обл., Республика Карелия, Ленинградская обл.,  Республика Коми, Мурманская обл., Ненецкий авт. округ, Новгородская обл., Псковская обл., Амурская обл., Еврейская авт. обл., Камчатский край, Магаданская обл., Приморский край, Саха (Якутия), Сахалинская обл., Хабаровский край, Чукотский авт.  округ.
    Тел.: (499) 265-09-53, (495) 608-95-55, 624-68-53
    Е-mail: [email protected]

    ООО «Техмастер», г. Москва
    Зона обслуживания: г. Москва, Московская обл., Тверская обл., Смоленская обл., Рязанская обл., Владимирская обл., Ярославская обл.
    Тел.: (495) 64-282-64, 484-33-22, 484-36-44
    Е-mail:  [email protected], [email protected]

    ООО «МКСМ-Сервис», г. Санкт-Петербург
    Зона обслуживания: г. Санкт-Петербург, Ленинградская область
    Тел.: (812) 309-03-80, 309-03-82
    Е-mail: [email protected]

vcentre.biz

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
