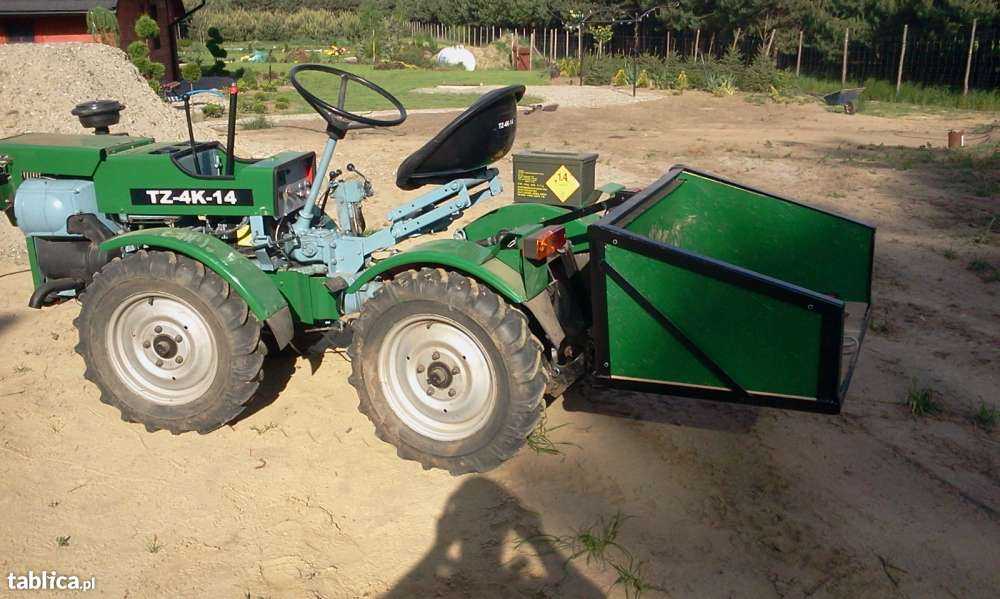

Минитрактор tz 4k 14: характеристики, фото, отзывы
Чешский минитрактор TZ 4K 14 – первая модель этого класса в социалистическом блоке стран. Он разработан в 60-ых годах заводом «Агрострой Простейов», когда руководство Чехословакии пыталось сделать экономику страны более гибкой.
Популярные в то время среди американских и западноевропейских фермеров мини тракторы пришлись по вкусу чешским разработчикам, которые создали похожую машину – минитрактор ТЗ 4к 14.
Все узлы и части машины производили там же в Чехословакии, включая двигатели и насосы высокого давления. В те времена это означало, что чехи без проблем доставали все нужные запчасти. Для России эффект противоположный – найти оригинальные узлы практически невозможно, устройства трактора было несложным, поэтому в ход шли самодельные запчасти и переделки, их установка не составляла труда.
К началу 1980-ых минитрактор TZ уже распространился и в СССР. Одно из первых заметных применений этих машин – строительные и коммунальные работы во время летней Олимпиады в Москве в 1980 году.
Тогда московское руководство оставило хвалебные отзывы об этой чехословацкой продукции. На конец 70-ых годов СССР был крупнейшим потребителем техники завода «Агрострой Простейов», как сообщал журнал «Внешняя торговля Чехословакии».
Если разобраться подробнее – чем же чешский минитрактор tz 4k 14 так привлек чиновников и колхозников в Чехословакии и СССР?
Стоит посмотреть на технические характеристики этого трактора. Юркий и компактный – он мог проходить по закоулкам строек и труднодоступным углам сельскохозяйственных участков. Дорожный просвет был 29 см, угол разворота 1,9 метра, длина всего трактора – 275 см.
До поставок из Чехословакии самым маленьким трактором в СССР был Т-25. Им было труднее управлять, чем TZ 4K 14, и он был дороже.
Минитрактор ТЗ 4К 14 был легок в управлении и невероятно проходимым из-за шарнирно-солнечной рамы. В итоге управление этим минитрактором доставляло неподдельное удовольствие. Эффект усиливался еще и любопытством, которое первое время вызывала эта необычная машина.
Двигатель минитрактора TZ 14 изначально был двухцилиндровым. Ход поршня 85 мм создавал тягу, которой рабочие строек, по их признаниям, не ожидали от маленького трактора. Мощность двигателя изначально была 9 л.с. Такой мощности был Slavia 1D80, тоже выпускавшийся заводом Agrostroj.
Но некоторые модификации, которые появлялись в Польше и Венгрии, доводили мощность до 14 л.с., используя двигатель Slavia 1D90.
Минитрактор ТЗ4К14 поставлялся с коробкой реверсивной четырехступенчатой коробкой передач. Скорость движения минитрактора 16,5 км/час, если выжать газ до упора. Сухое однодисковое сцепление делает ВОМ зависимым.
Ход трактора тяжеловат. Медленно, но верно, минитрактор TZ 4K 14 вспашет требуемую площадь без поломок. Но производительность при этом не впечатляет: шарнирно-солнечная рама снижает тяговую способность трактора.
Поворот машины происходит за счет движения рамы, как на этом видео. Так что машина хоть и маневренна, но не достаточно устойчива для работы с плугом.
Но вместо этого трактор хорошо показался себя, работая с самосвальным одноосным прицепом, у которого была съемный задний борт. Его длина составляла 2,6 м. Грузоподъемность оригинального прицепа была 1000 кг, хотя мы не проверяли. Как и было сказано ранее, минитрактор ТЗ 14 себя зарекомендовал на строительстве и уборки территории. Отвалы и щетки гораздо лучше походят, чем сельскохозяйственные орудия.
Аграрная техника, которая подходила к этому минитрактору, – косилка. Сами понимаете, что на машине с такими габаритами работать только в саду 100 метров на 100 метров. Заготовлением корма
Дальнейшая судьба минитрактора tz 4k 14
Купить такой аппарат сейчас – не трудно. На глаза постоянно попадаются объявления людей, пожелавших избавиться от чешской машины.
Но в 90-ые годы серийный выпуск и обслуживание прекратилось. Эту модель вытеснили АМЖК с гидравликой помощнее и меньшими габаритами. Ей, в свою очередь, на смену пришли более современные минитракторы китайского производства — Xingtai, а потом и российские аналоги марки «Файтер» и «СКАУТ» Т-15.
Эти модели, сохраняя компактные размеры, по параметрам стали приближаться к полноразмерным собратьям.
Чешский минитрактор TZ-4K-14 — технические характеристики, видео
Чешский минитрактор TZ-4K-14 одним из первых появился на сельскохозяйственном рынке техники СССР. Агрегат отличается многозадачностью и работоспособностью.
В 90-х годах в Чехии машину сняли с производства, но несколько модернизированный минитрактор TZ-4K-14 и в наше время выпускают в Венгрии и Польше. Зарубежных потребителей привлекла доступная цена и функциональность.
Особенно высоко ценится:
- Возможность использования различного навесного оборудования европейских и азиатских производителей;
- Несложное ТО;
- Экономичность в расходе топливных материалов;
- Надёжность и длительный срок эксплуатации;
- Стабильная работа всех систем и узлов во время гарантийного периода.
Содержание
- 1 Преимущества использования минитрактора
- 1.
1 Ключевые параметры агрегата
- 1.
1 Ключевые параметры агрегатаПреимущества использования минитрактора
Достоинства минитрактора:
- Тягово-сцепных параметров агрегата достаточно для буксировки прицепов грузоподъёмностью до 600 килограмм;
- Плуг, сеялка для минитрактора и другое оборудование позволяет справляться со вспахиванием почвы, посевом и уборкой урожая, транспортировкой материала;
- Запчасти стоят недорого, многие поломки можно устранить самостоятельно при наличии стандартного набора инструментов.
Стоит отметить отсутствие вала отбора мощности и дуг безопасности, небольшой объём топливного бака, балластные грузы не входят в стандартную комплектацию. Такие недочёты характерны практически для всех агрегатов бюджетной категории.
Ключевые параметры агрегата
Оценив конструкционную специфику и технические данные, можно узнать о возможностях минитрактора ТЗ-4К-14.
Особенности устройства минитрактора:
- Двигатель имеет простую конструкцию, потому его легко ремонтировать и он нуждается в минимальном объёме обслуживания. Запуск осуществляется вручную рычагом или электростартером. Со временем на минитрактор TZ-4K-14 установили дизельный двигатель Slavia 1D90 с мощностью 14 л. с.;
- Протекторы на колёсах и блокировка переднего моста обеспечивает агрегату высокий уровень устойчивости;
- Четырёхколёсная двухосевая ходовая система с полным приводом;
- Тормоз – ручной для передних колёс и ножной для задних колёс;
- Наличие шарнирной рамы позволило уменьшить радиус разворота до 1,9 метра;
- Поворотная вилка с вертикальным отклонением полурам вверх и вниз на 11°;
- Трактор можно эксплуатировать в междурядьях, также на крутосклонном рельефе до 12° благодаря удлинённой колёсной базе;
- Крутящий момент передаётся на механическую трансмиссию с сухой дисковой муфты сцепления. Реверсная коробка передач с четырьмя скоростями вперёд и четырьмя назад;
- Механизм отбора мощности намного расширил потенциал машины;
- Шасси полноприводного трактора с блокировкой дифференциала переднего моста тормозами;
- Низкое давление пневматических колёс на поверхность и эффективность тормозной системы позволяет минитрактору передвигаться по дорогам общего значения;
- Машина безопасная в эксплуатации благодаря наличию светотехнического и сигнального оборудования, позволяющего передвигаться в ночное время и при сложных метеоусловиях;
- Кабины нет, но удобное сиденье обеспечивает комфортную работу;
- Все органы управления находятся под рукой, что положительно сказывается на управлении.
Реверсная коробка передач с четырьмя скоростями вперёд и четырьмя назад;Технические характеристики агрегата:
- Страна производитель – Чехия;
- Мотор 1Д90ТА с мощностью 12 л. с.;
- Объём двигателя – 660 см3;
- Количество цилиндров – один;
- Диаметр цилиндра – 9 сантиметров;
- Вместительность топливного бака – 11 литров;
- Расход топлива, 210+10% г/л. с./час;
- Коробка передач – 4 вперёд и 4 назад;
- Привод – 4*4;
- Задние/передние колёса – 4*16/4*16;
- Система воздушного охлаждения;
- Сцепление сухого однодискового типа;
- Ход поршня – 104 миллиметра;
- ВОМ – 2200 оборотов/минуту;
- Дорожный просвет – 35-37 сантиметров;
- Ширина колеи – 70-100 сантиметров;
- Радиус поворота – 1,9 метра;
- Максимальная скорость – 16,5 километров/час;
- Размер – 275*117*130 сантиметров;
- Вес агрегата – 870 килограмм.
с./час;Чешский минитрактор агрегатируется с навесными орудиями различного характера. Возможно гидравлическое управление навесами. Минитрактор также применяется, как стационарный приводной агрегат.
В списке подходящих навесных устройств прицеп, косилка, бульдозерный отвал, подметальная машина, навесная фреза, рыхлитель, жатка, оборотный плуг и культиватор. С помощью одноосного металлического прицепа можно транспортировать различные грузы массой до одной тонны.
Чехословацкий трактор ТЗ-4К-14 отличается универсальностью. Машина справляется с большим количеством задач, ею легко управлять, она простая в обслуживании и нет особых сложностей при устранении небольших поломок. Простая конструкция и достаточные технические параметры сделали минитрактор популярным среди фермеров.
