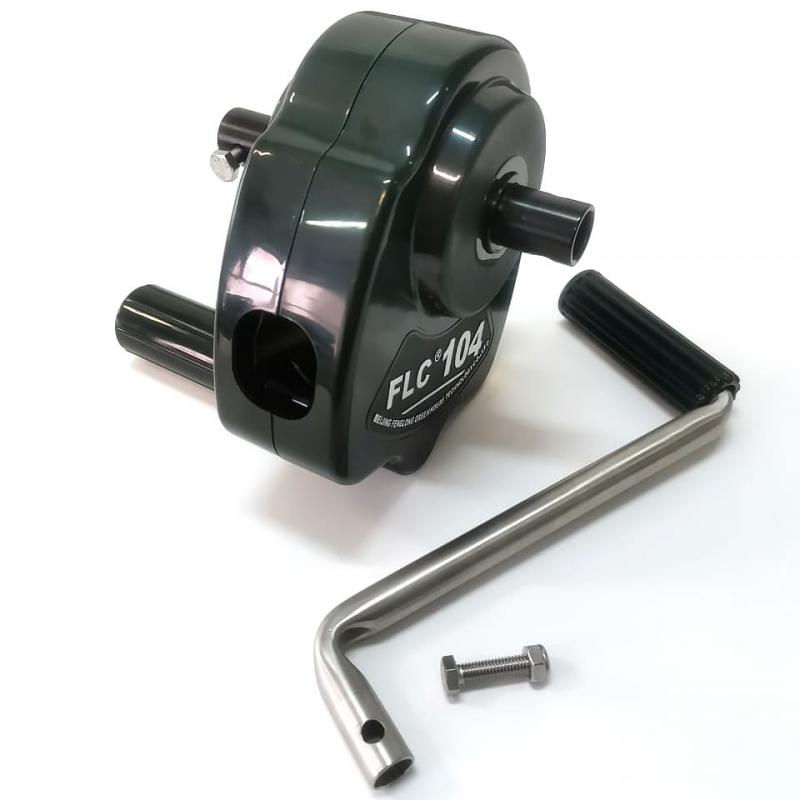

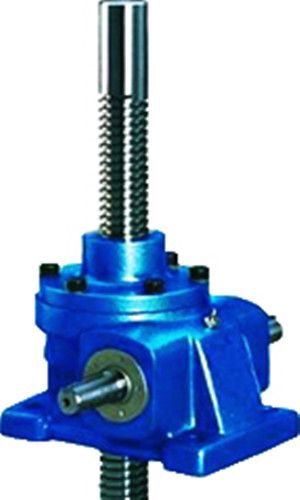

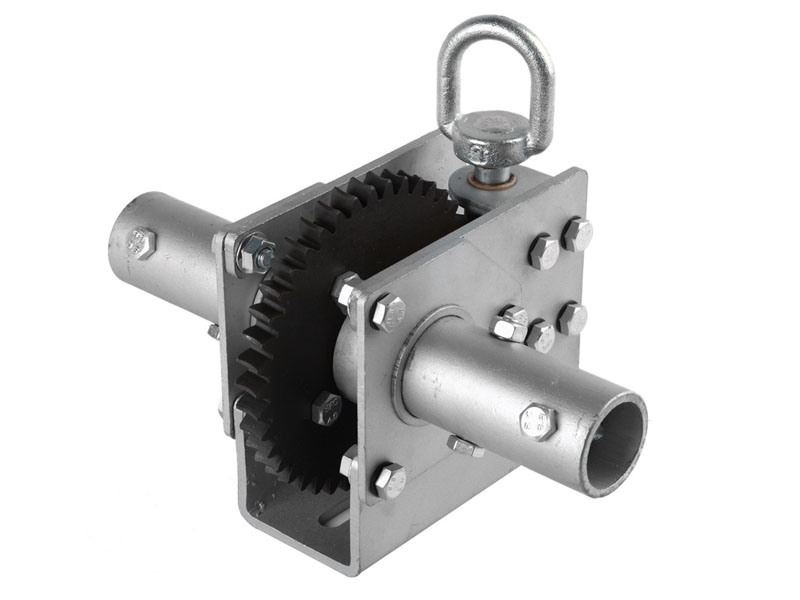

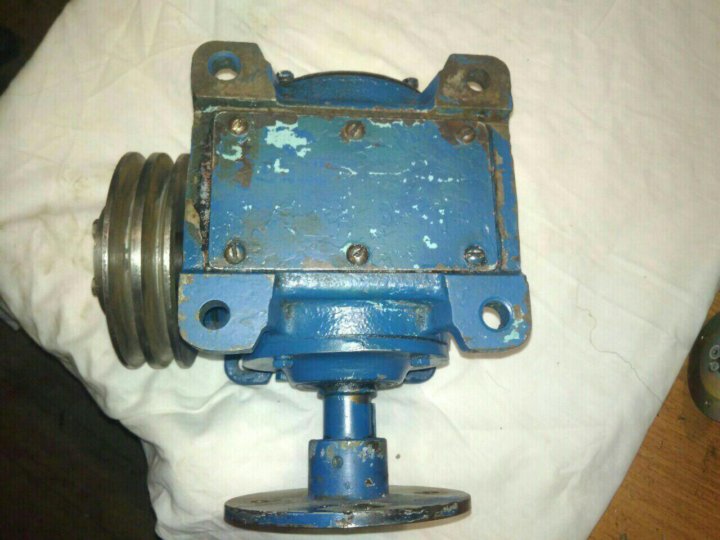

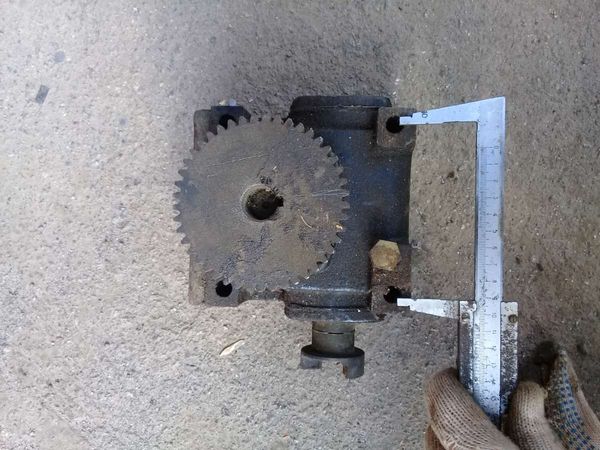

Червячный редуктор — это особой вид редуктора по типу передачи (наряду с зубчатыми и гидравлическими) с червячным профилем резьбы. Червячный редуктор применяется при передаче движения между скрещивающимися (обычно под прямым углом) осями

Одним из существенных преимуществ червячных редукторов является возможность получить большое передаточное число в одной ступени (до 80 в редукторах общего назначения и до нескольких сотен в специальных редукторах). Данные редукторы обладают высокой плавностью хода и бесшумностью в работе и самоторможением при определенных передаточных числах, что позволяет исключать из привода тормозные устройства.

Есть различные варианты данных механизмов, например, одноступенчатыеуниверсальные, двухступенчатые, трех, одноступенчатые с расположением червяка над колесом и глобоидные, а также с различными параметрами:

Ч-80, Ч-100, Ч-125, Ч-160, 2Ч-40, 2Ч-50, 2Ч-63, 2Ч-80, РЧУ-125 и т.д.

Червячные редукторы делятся на виды по следующим признакам:

  • по количеству заходов резьбы: многозаходные, однозаходные;

  • по направлению резьбы – левосторонние, правосторонние;

  • по форме винтов, на которые нарезаны резьбы – цилиндрические и глобоидные.

Зубчатые колеса делятся на типы по таким признакам:

  • по типу колеса – вырожденный сектор, колесо и зубчатый сектор;

  • по профилю зубьев – вогнутый, прямой, роликовый.

Купить редуктор — узнать стоимость

Червячные двухступенчатые редукторы

Червячные двухступенчатые редукторы предназначены для изменения крутящего момента и частоты вращения вала в качестве комплектующего в приводах машин и механизмов.

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная;

работа с периодическими остановками и длительная до 24 часов в сутки;

вращение валов в любую сторону;

частота вращения входного вала не более 1500 об/мин;

атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м 3 ;

климатические исполнения У,Т для категорий размещения 1-3 и климатическое исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.



Пример маркировки редуктора Ч2-160-250-12-21-ЦУ2

Ч2 – червячный тип;

160 – межосевое расстояние в мм;

250 – передаточное число;

12 — вариант сборки;

21 – способ расположения червячной пары;

Ц – цилиндрическая форма исполнения конца выходного вала;

У2 — категория размещения и вариант климатического исполнения.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер

Номинальный крутящий момент, Нм

Диапазон передаточных чисел

Габаритные размеры, мм

Масса, кг

L

B

H

Ч2-40/63

180-264

63…4000

350

196

232

15

Ч2-40/80

375-580

63…4000

380

212

267

26

Ч2-63/100

500-875

63. ..4000

420

175

312

70

Ч2-80/125

1075-1510

63…4000

510

230

396

100

Ч2-80/160

1930-3380

63…4000

585

280

500

180

2Ч-25/25

8-12

80…2500

136

240

111

4,5

2Ч-25/40

25-42

100…3150

180

272

177

8,4

2Ч-40/63

120-180

160…2500

353

197

225

20,5

2Ч-40/80

210-350

160. ..2500

371

212

267

26,7

2Ч-40/100

390-530

630…2500

312

436

325

64

2Ч-63/100

450

160…400

460

360

345

67,5

2Ч-63/125

650-850

160…2500

500

365

396

103,5

2Ч-63/160

1350-1800

630…2500

312

467

360

68

2Ч-80/160

1250-2000

160…500

585

440

500

186,5

1Ч2-40/63

150-180

100. ..4000

280

248

207

25

1Ч2-80/160

1690-2760

100…4000

585

420

463

150

1Ч2-100/160

4500-6000

100…4000

610

560

465

195

5Ч2-40/80

355

100…4000

296

235

247

38

5Ч2-63/100

790

100…4000

458

368

344

68

5Ч2-63/125

1200-1600

100…4000

517

337

365

93

5Ч2-80/125

1114-1944

100.

..4000

514

444

414

100



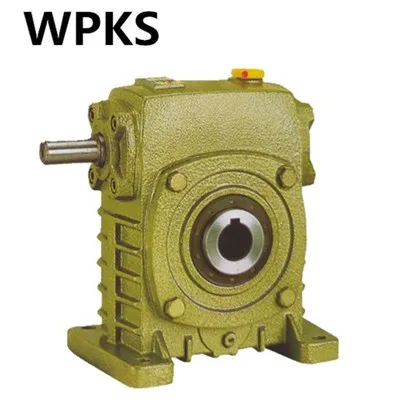

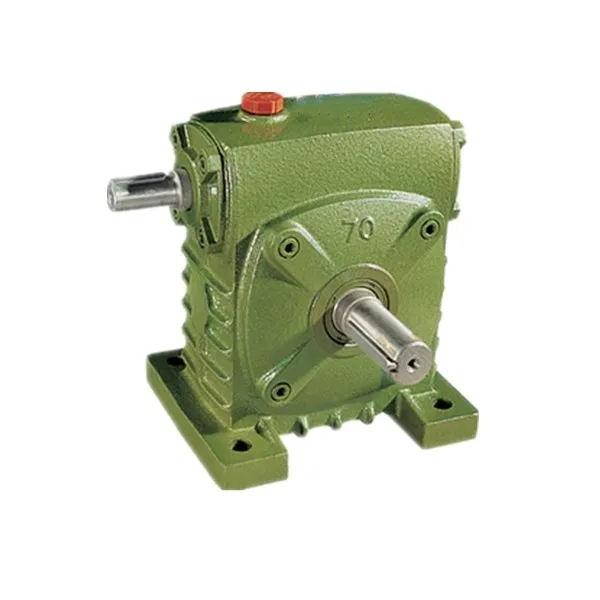

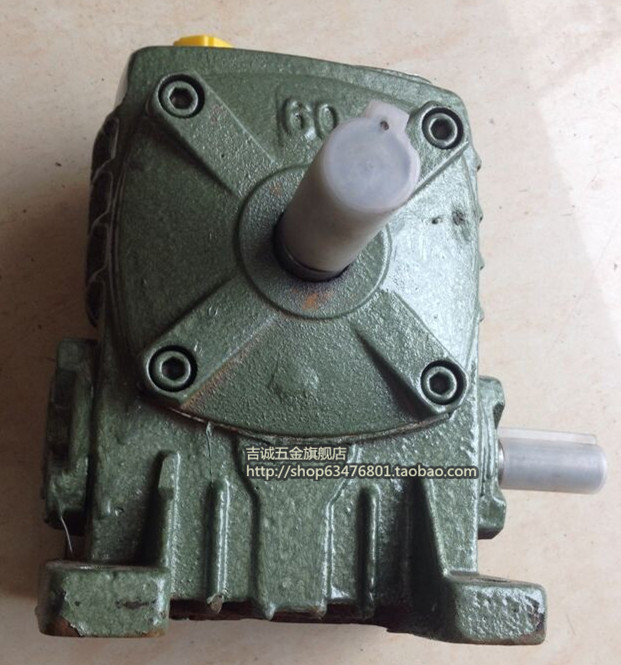

Червячные одноступенчатые редукторы предназначены для изменения крутящего момента и частоты вращения вала в качестве комплектующего в приводах машин и механизмов.  Один из самых часто используемых редукторов машиностроительного типа, данные механизмы отличаются наличием специальной червячной пары, состоящей из червячного винта и зубчатого колеса.

Условия применения

нагрузка постоянная или переменнная по назначению, одного направления или реверсивная;

работа постоянная или с периодическими остановками ;

вращение выходных валов в любую сторону без предпочтительности ;

атмосфера типов I и II по ГОСТ 15150-69 ;

влажность при температуре +25°С до 80%



Пример маркировки редуктора 2Ч-40-31,5-56-2-У2

2Ч – червячный тип редуктора;

40 – расстояние в мм между осями;

31,5 – номинальное передаточное число;

56 – вариант сборки;

У2 – климатическое исполнение;



Технические характеристики

Обозначение редуктора

Номинальный крутящий момент, Нм

Диапазон передаточных чисел

Габаритные размеры, мм

Масса, кг

L

B

H

РЧ-25М

5-8

8. ..50

147

80

111

2,0

Ч-80

300

8…80

340

250

295

19

Ч-100

210-440

8…80

450

373

320

57

Ч-100М

210-440

8…80

450

373

320

57

Ч-125

500

8…80

437

363

396

88

Ч-160

1000

8…80

551

434

500

120

2Ч-40

28-37

8. ..80

175

150

180

6,3

2Ч-63

80-130

8…80

235

180

225

12,6

2Ч-80

174-240

8…80

279

225

267

18,5

5Ч-80

181-288

8…80

272

235

247

30

5Ч-80А

181-288

8…80

260

212

264

34

5Ч-100

420-577

8…80

330

328

312

43

5Ч-125, 5Ч-125А

535-890

8. ..80

395

332

365

73

1Ч-63

100-250

8…80

194

165

207

16

1Ч-160

1300-3950

8…80

492

280

465

120



Ручной привод маховик малый редуктор дроссельная заслонка червячный редуктор

RKSfluid была основана в 1997 году. Мы производственный цех как для литейных, так и для
обрабатывающий центр, центр исследований и разработок и центр контроля качества. Производство
оборудование включает обрабатывающие центры с ЧПУ, профессиональные обрабатывающие центры, широкий спектр
сварочное оборудование, автоматические линии сборки и нанесения покрытий. Мы создали команду по дизайну,
Исследования и разработки. Наш новый центр тестирования в качестве центра тестирования платформы общественных услуг в г.
Провинция Ляонин, станьте стандартным гигантом китайского эталонного блока клапанов, чтобы принять участие
в разработке соответствующих отраслевых стандартов арматуры. Чтобы ускорить
расширение зарубежного бизнеса и интеграция ресурсов, а также для поддержки успеха RKS
Продажа жидкости в США, Германии, России. У нас есть агент из США. Наши стандарты дизайна продукции
обложка: GB, ISO, немецкий и американский стандарт, одобренный TUV для CE и ADWO-2000,
ISO9001, TS, API. Наша продукция: шаровые краны с ручным, пневматическим и электрическим приводом,
Дисковые затворы и задвижки. Обратные клапаны, автоматические регулирующие клапаны. Отливки и
Фитинги: корпуса клапанов, крышки, диски, штоки, коробка передач, универсальные муфты, фланцевые переходники,
Нажатие на седла: после многих лет развития мы продолжаем совершенствоваться и искать инновации
придерживаясь «Проверенных технологий, превосходных характеристик и легендарной ценности», как наших
философия ценности продукта. Удовлетворение потребностей клиентов — наша рабочая цель! RKSfluid была основана в 1997 году.

Мы производственный цех как для литейного производства, так и для
обрабатывающий центр, центр исследований и разработок и центр контроля качества. Производство
оборудование включает обрабатывающие центры с ЧПУ, профессиональные обрабатывающие центры, широкий спектр
сварочное оборудование, автоматические линии сборки и нанесения покрытий. Мы создали команду по дизайну,
Исследования и разработки. Наш новый центр тестирования в качестве центра тестирования платформы общественных услуг в г.
Провинция Ляонин, станьте стандартным гигантом китайского эталонного блока клапанов, чтобы принять участие
в разработке соответствующих отраслевых стандартов арматуры. Чтобы ускорить
расширение зарубежного бизнеса и интеграция ресурсов, а также для поддержки успеха RKS
Продажа жидкости в США, Германии, России. У нас есть агент из США. Наши стандарты дизайна продукции
обложка: GB, ISO, немецкий и американский стандарт, одобренный TUV для CE и ADWO-2000,
ISO9001, TS, API. Наша продукция: шаровые краны с ручным, пневматическим и электрическим приводом,
Дисковые затворы и задвижки. Обратные клапаны, автоматические регулирующие клапаны. Отливки и
Фитинги: корпуса клапанов, крышки, диски, штоки, коробка передач, универсальные муфты, фланцевые переходники,
Нажатие на седла: после многих лет развития мы продолжаем совершенствоваться и искать инновации
придерживаясь «Проверенной технологии, превосходных характеристик и легендарной ценности», как наша
философия ценности продукта. Удовлетворение потребностей клиентов — наша рабочая цель!

Ⅰ Сфера деятельности: продукты для контроля жидкости, технологии и продукты для защиты окружающей среды.

Ⅱ Усовершенствованные обрабатывающие центры с ЧПУ, профессиональные технологические ячейки, сварочное оборудование, автоматические сборочные линии и нанесение покрытий.

Ⅲ Стандартный эталонный блок Китая, чтобы участвовать в разработке соответствующих отраслевых стандартов клапанов.

Ⅳ Мы открыли центр исследований и разработок в Хьюстоне, штат Техас, США.

Ⅴ Стандарт продукта: GB, немецкий стандарт, американский стандарт, TUV CE, ISO 9001, ADWO-2000, TS, PED, WRC WRAS, KTW, API 6D, API609.

VI Основная продукция: дроссельная заслонка, шаровой кран, задвижка, обратный клапан, шаровые краны, трубопроводная арматура, ручной / пневматический / электрический привод, детали клапана.

Вопросы-Ответы

В: Если мне нужно предложение, какая информация нам нужна?
A: Материалы клапанов, температура, давление, среда, система нанесения.

В: Можете ли вы предоставить приводы, что у вас есть?
A: Пневматические, электрические, гидравлические, соленоидные клапаны. Приводы RKSfluid используют технологию США. Что вам нужно, просто сообщите нам.

В: Каковы ваши производственные мощности?
О: RKSfluid имеет четыре завода, которые могут предоставить вам нужную продукцию.

Q: время выполнения продукции
A: Нормальные товары хранятся в течение 2-5 рабочих дней. Индивидуальная база под ваши нужды.

Q: MOQ
A: 1 шт. Для всех продуктов.

Q: Как насчет гарантии качества?
A: 100% проверка качества перед доставкой, гарантия 2 года. Обеспечьте безопасность работы вашей системы.
   Мы получили сертификаты TUV, API, WRAS, CE, ISO.
   Стандарт соответствует DIN, ASME, BS EN, JIS, API, AWWA.

В: Как вы могли бы предоставить нашим клиентам качественные услуги?
A: RKSfluid имеет 20-летний опыт работы, и более 70 инженеров по исследованиям и разработкам предоставят вам техническую поддержку, выбор модели и руководство по установке.

HOW/MPR Ручной червячный редуктор

Ручной червячный редуктор

Червячные редукторы HOW/MPR предназначены для ручного применения и представляют собой четвертьоборотные устройства, предназначенные для управления шаровыми, пробковыми и дроссельными клапанами.

Редукторные приводы HOW/MPR включают в себя редуктор с малым углом опережения, который по своей сути является самоблокирующимся.

Диапазон крутящего момента от 39 000 Нм (28 765 фунт-сила-фут) до 264 000 Нм (194 716 фунт-сила-фут). 9 размеров. Передаточные числа от 1229:1 до 7171:1.

  • Тщательно подобранные передаточные числа для соответствия требованиям ручного усилия на ободе
  • Входной вал из защищенной стали
  • Съемная выходная втулка
  • Редуктор из ковкого чугуна
  • Радиально-упорные подшипники, поддерживающие червячный вал
  • Перемещаемая опорная плита

Возможные варианты:

  • Высокие и низкие температуры
  • Входной вал из нержавеющей стали
  • Все типы окружающей среды
  • Концевые выключатели
  • Фиксированные и гибкие удлинители
  • Цепные колеса

Подробную информацию см. на странице литературы по серии HOW/MPR.
