Червячный редуктор нередко считается важною деталью не только в сфере производства автомобилей. Червячная передача считается важной деталью везде, где требуется увеличить крутящий момент и уменьшить количество вращений привода. Такой механизм используется для привода ворот, подъемников, станков для обработки металлов, дерева и других подобных устройств. Практически каждый человек видел червячный редуктор, иногда даже не подозревая об этом.

Дело в том, что нередко такой механизм привода прячут в корпус, чтобы механизм не забивался пылью и прочим мусором, и это существенно продлевает срок службы механизма.  Червячный редуктор так часто используется по причине того, что коэффициент полезного действия этого механизм очень высок. Такой механизм может иметь как маленькие размеры, так и большие.

Из-за своих небольших размеров чаще всего червяная передача применяется в производстве автомобилей. Каждый преобразователь имеет свое передаточное число. Такое число зачастую указывается на упаковке прибора, либо на самом корпусе.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт. Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

  • по количеству заходов резьбы: однозаходные, многозаходные
  • по направлению нарезки резьбы: правые, левые
  • по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
  • по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
  • Зубчатые колёса разделяются на типы по следующим признакам:
  • по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
  • по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)




Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

ТипПередаточное числоЧастота вращения выходного вала об/минНоминальный крутящий момент на выходном валу Нм
редуктормотор-редуктор
Ч-20МЧ-205 — 5028 — 3004
Ч-25МЧ-256
Ч-31,5МЧ-31,58
2Ч-40МЧ-40 5 — 809,37 — 30028 — 37
Ч-50МЧ-5050 — 70
1Ч-63, 2Ч-63МЧ-635 — 807,5 — 30095 — 135
1Ч-80, 2Ч-80, Ч-80МЧ-80150 — 280
Ч-100МЧ-100315 — 570
Ч-125МЧ-125
615 — 1000
Ч-160МЧ-1601100 — 1900
Ч-200МЧ-2001600 — 3100
Ч-250МЧ-2502700 — 5700
Ч-320МЧ-3204400 — 10000
Ч-400МЧ-4006500 — 19000
Ч-500МЧ-5008200 — 33000
РЧН-180МРЧН-18012,5 — 5020 — 901300 — 1800
РЧП-300МРЧП-30016, 25, 5020 — 404200

Виды червячных редукторов

Червячные редукторы могут существенно отличаться в зависимости от области применения механизма.

Основные отличия, которые могут использоваться в конструкции:

  • Разное число заходов;
  • Материал детали;
  • Направление резьбы;
  • Профиль резьбы;
  • Типами применяемого винта.

Данные отличия могут присутствовать в различных сочетаниях. Какие виды червячных редукторов использовать решает инженер на стадии проектирования и разработки устройств и механизмов, использующих такие типы передачи крутящего момента.

Проектирование червячного редуктора

Смастерить червячный редуктор своими руками практически невозможно.  Расчёт червячного механизма должен осуществляться квалифицированным специалистом. Когда чертёж будет сделан, все детали по нему изготавливаются только из материалов надлежащего качества, иначе зубчатый механизм может выйти из строя после непродолжительной работы. Сборка червячного редуктора, также должна осуществляться опытным мастером. Несоблюдение этого правила может значительно снизить эксплуатационный ресурс детали, ведь кроме правильной установки валов, понадобится тщательная регулировка червячного механизма.

Если необходимо применение червячного редуктора для того чтобы установить самодельный механизм по передаче крутящего момента, то в это случае лучше использовать уже готовые б/у изделия от техники, в которой используется подобный вид передачи крутящего момента. В том случае, когда осуществляется самостоятельная разработка новых устройств, которые будут запатентованы, проектирование червячного редуктора следует заказать в конструкторском бюро, занимающемся подобными разработками.

Принцип работы

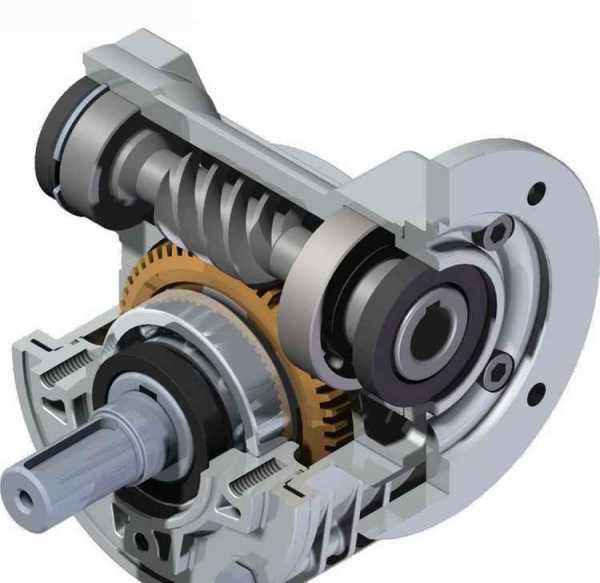

Основой всего передаточного механизма является червеобразный ведущий винт, в «честь» которого данные типы редукторов и получили своё название. Червячный винт взаимодействует с шестерней, осевой вал которой расположен под прямым углом. В результате такой сцепки происходит трансформация высокой скорости вращения входного вала с низким крутящим моментом, на вращение выходного вала с небольшой частотой, но значительно большим усилием. Компоновка червячного редуктора может быть различной. Если вал червячного редуктора вращается со скоростью ниже 5 м/с, то червяк располагается снизу, если скорость выше — то устанавливается редуктор с верхним червяком.

Большинство механизмов этого типа используются с одной передаточной ступенью, но иногда для регулирования соотношения может применяться двухступенчатый червячный редуктор.

Если скорость вращения вала более 10 м/с подшипники и гипоидные передачи должны смазываться под давлением. Если мотор тихоходный, то достаточно естественной циркуляции масла при вращении передачи.

Масло для червячных редукторов должно быть высокой вязкости, иначе процесс износа наиболее нагруженных частей редуктора значительно ускорится.

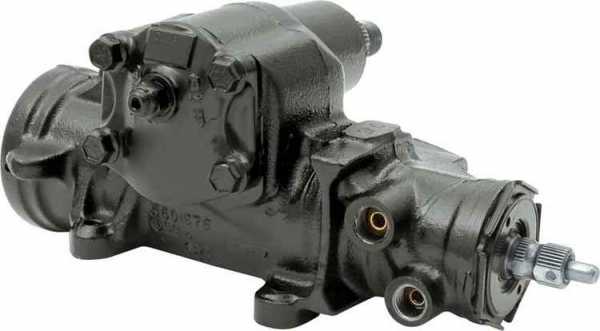

Рулевое управление

Он используется в автомобиле не только в мостах, но и в рулевой системе. На самом деле жидкостный рулевой редуктор – это старейшая система, которая прошла множество изменений, но технический принцип ее остался общим.

Рулевой редуктор в автомобиле служит для того, чтобы было легче крутить руль даже на автомобиле без усилителя руля.

Рулевой редуктор имеет ряд преимуществ, главным из которых является большое отношение передачи энергии. Можно сказать, что к достоинствам относится низкий шум работы редуктора и плавность хода. Рулевой редуктор также обладает и недостатками, главным из которых является быстрый износ цепного механизма и обильное выделение тепла. Приводом для рулевого преобразователя энергии служит рулевое колесо.

Система смазки редуктора

Каждый такой агрегат автомобиля имеет систему смазки. Масло под давлением подает на подшипники и цепной механизм. Помимо своей прямой обязанности система смазки охлаждает и выносит лишние элементы износа из корпуса редуктора, которые смогут привести в негодность цепные шестеренки. Эти элементы выходят из системы с маслом и задерживаются фильтром.

Чтобы масло не смогло вытекать из корпуса редуктора, требуются специальные сальники. Специальные сальники в автомобиле есть не только в этой системе. Эти сальники есть везде, где требуется герметичность. Для того, чтобы сальники создавали герметичность, сальники нужно правильно установить. Замена сальников является такой же сложной процедурой, как и ремонт редуктора. Первой причиной того, что требуется заменить сальники, является след масла на корпусе.

Ремонт редуктора

Несложный ремонт червячного редуктора можно осуществить собственными силами. Если мотор и привод объединены в одном корпусе, то следует аккуратно разобрать механизм.

Часть общего картера, в которой находится привод, также подлежит разбору.  Если конструкция червячного привода изготовлена под высокоскоростной мотор, то, прежде чем приступать к разбору редуктора, необходимо слить трансмиссионное масло из корпуса.

В редукторе этого типа применяются высококачественные подшипники, поэтому наиболее часто необходимость ремонте возникает если шестерня и червяк изношены свыше предельных значений. Рабочая пара всегда подлежит одновременной замене на полный ремкомплект, который прежде чем поступить в торговую сеть, должен быть правильно подобран и испытан на специальном стенде.

Если износ червячной пары незначительный, то зазор можно ликвидировать, используя специальные шайбы-прокладки на ведомом валу.

Конструкция червячного редуктора также позволяет осуществить регулировку зацепления шестерни с червяком без разбора корпуса. Для этой цели используется болт, который встроен  в корпус. Если имеется чертёж устройства, то можно без труда определить, где шестерня регулируется. Если чертёж отсутствует, то косвенным признаком регулировочного болта, будет наличие на нём контргайки, которая используется для фиксации отрегулированного зазора между червяком и зубчатым колесом. Крайне редко подшипники редуктора требуют замены. Обычно привод оснащается качественными шарикоподшипниками, которые не требуют замены или ремонта в течение всего эксплуатационного срока детали. Подшипники могут быть испорчены только в том случае, когда привод долгое время использовался без смазки или с применением некачественных смазочных материалов.

В заключении

Прочитав эту статью, можно узнать о том, какие редукторы лучше, как за ними правильно ухаживать. Подробно описаны сальники и то, для чего сальники необходимы в системе, их характеристики, тепловые процессы, происходящие в корпусе, каждая классификация червячных передач, преимущества и недостатки каждой из них.

ПОХОЖИЕ СТАТЬИ:

  • Апрель 24, 2017 Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Май 7, 2017 Golf VII (лифтинг 2016) технические характеристики
  • Апрель 30, 2017 BMW Z8 технические характеристики фото видео
  • Декабрь 2, 2016 Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
  • Апрель 18, 2018 nissan gtr: описание,технические характеристики,цена,фото,видео,салон.
  • Апрель 16, 2018 Мазда сх 5: описание,комплектация,характеристики,цены,фото,видео,салон.
  • Апрель 10, 2018 Тойота рав 4: описание,комплектация,цены,характеристики,отзывы,фото,видео.
  • Апрель 6, 2018 Тойота хайлендер: описание,технические характеристики,безопасность,комплектация,фото,видео.
  • Февраль 26, 2018 Мерседес 164: описание.обзор.моторы.фото.видео,кузов,салон,рестайлинг.
  • Август 21, 2018 Знак 1.25 дорожные работы

seite1.ru

Червячный редуктор: особенности и ремонт

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected].

Различные устройства и механизмы для трансформации крутящего момента и изменения его направления используются с древних времён, но только современные редукторы способны справляться с теми нагрузками, которые необходимо преобразовывать человеку в 21 веке. Червячный редуктор является одним из таких «приспособлений» используемых для изменения передаточного числа вращения вала.

Червячный редуктор

Данное устройство имеет достоинства и недостатки, но по сравнению с деревянными шестернями используемыми в Древнем Египте для орошения полей, червячный редуктор является совершенным устройством, во всех отношениях.

Преимущества червячных редукторов

Среди преимуществ этого механизма по трансформации крутящего момента можно выделить следующие достоинства:

Высокое передаточное число

Червячный редуктор позволяет передавать крутящий момент с соотношением до 1000/1, что практически невозможно реализовать при других технических решениях.

Компактность

Червячный одноступенчатый редуктор имеет небольшие габариты, поэтому данный механизм и двигатель могут быть объединены в одном корпусе.

Бесшумность

В сравнении с другими редукторами, червячный механизм производит меньший уровень шума во время работы.

Плавность хода

Передача крутящего момента посредством червячного редуктора, позволяет добиться идеальной плавности хода подключённых к данному устройству механизмов.

Отсутствие обратного хода

Если передаточное число червячного редуктора превышает значение 35/1, полностью отсутствует эффект «обратного хода». Ведущее колесо в этом случае невозможно провернуть и при небольшом угле подъёма червяка. Если данный показатель будет слишком мал, то блокировка обратного хода произойдёт и при меньшем передаточном соотношении.

Ведущее колесо редуктора

Недостатки червячных редукторов

Данный механизм имеет и недостатки, которые накладывают значительные ограничения на использование червячной передачи, если мощность агрегата превышает 60 кВт. К недостаткам редуктора этого типа относятся:

Низкий КПД

В сравнении с другими устройствами по трансформации крутящего момента, КПД червячного редуктора значительно ниже, поэтому там, где не требуется высокая плавность хода и низкий уровень шума, данные механизмы не применяются по экономическим соображением.

Нагрев

Несмотря на то, что червячная передача находится в рабочей смазке в течение всего срока эксплуатации, все равно происходит значительный нагрев в результате трения металлического червяка и ведомой шестерни.

Особенно сильно этот нежелательный эффект проявляется, если мощность агрегата превышает 16 кВт.

Невозможно применить данную конструкцию, если мощность передаваемого крутящего момента слишком велика

Особенности конструкции, а также низкий КПД не позволяют использовать данное устройства для мощных установок. Наиболее распространённые механизмы, в которых реализованный способ червячной передачи крутящего момента не превышает значения 15 кВт.

Большой люфт между валами

Данная проблема проявляется при значительном износе червячного привода и имеет большее значение, чем в других видах передаточных механизмов.

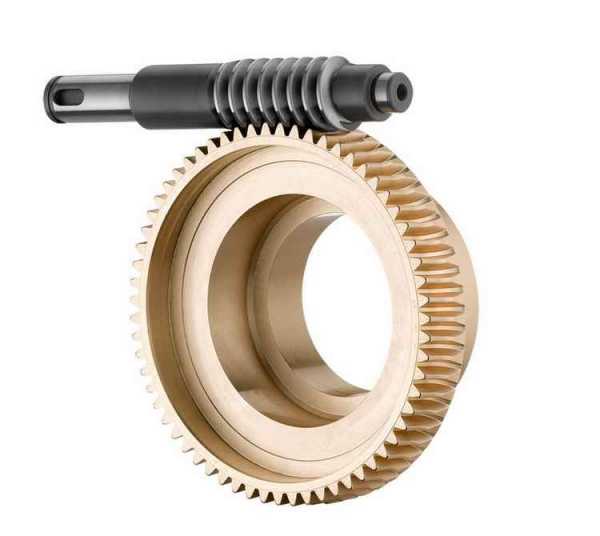

Детали редуктора

Виды червячных редукторов

Червячные редукторы могут существенно отличаться в зависимости от области применения механизма.

Основные отличия, которые могут использоваться в конструкции:

  • Разное число заходов;
  • Материал детали;
  • Направление резьбы;
  • Профиль резьбы;
  • Типами применяемого винта.

Данные отличия могут присутствовать в различных сочетаниях. Какие виды червячных редукторов использовать решает инженер на стадии проектирования и разработки устройств и механизмов, использующих такие типы передачи крутящего момента.

Редуктор

Проектирование червячного редуктора

Смастерить червячный редуктор своими руками практически невозможно.  Расчёт червячного механизма должен осуществляться квалифицированным специалистом. Когда чертёж будет сделан, все детали по нему изготавливаются только из материалов надлежащего качества, иначе зубчатый механизм может выйти из строя после непродолжительной работы. Сборка червячного редуктора, также должна осуществляться опытным мастером. Несоблюдение этого правила может значительно снизить эксплуатационный ресурс детали, ведь кроме правильной установки валов, понадобится тщательная регулировка червячного механизма.

Если необходимо применение червячного редуктора для того чтобы установить самодельный механизм по передаче крутящего момента, то в это случае лучше использовать уже готовые б/у изделия от техники, в которой используется подобный вид передачи крутящего момента. В том случае, когда осуществляется самостоятельная разработка новых устройств, которые будут запатентованы, проектирование червячного редуктора следует заказать в конструкторском бюро, занимающемся подобными разработками.

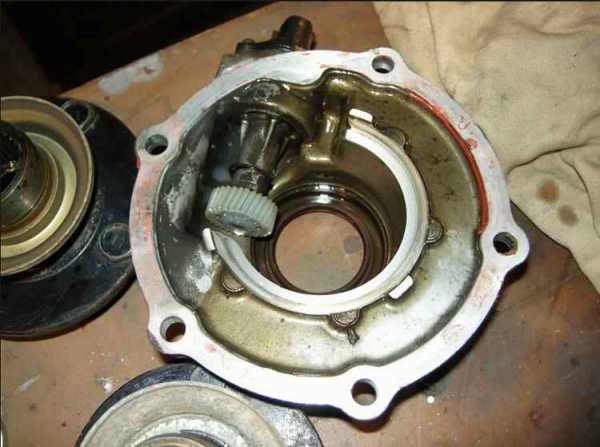

Червячный редуктор в разобранном виде

Принцип работы

Основой всего передаточного механизма является червеобразный ведущий винт, в «честь» которого данные типы редукторов и получили своё название. Червячный винт взаимодействует с шестерней, осевой вал которой расположен под прямым углом. В результате такой сцепки происходит трансформация высокой скорости вращения входного вала с низким крутящим моментом, на вращение выходного вала с небольшой частотой, но значительно большим усилием. Компоновка червячного редуктора может быть различной. Если вал червячного редуктора вращается со скоростью ниже 5 м/с, то червяк располагается снизу, если скорость выше — то устанавливается редуктор с верхним червяком.

Большинство механизмов этого типа используются с одной передаточной ступенью, но иногда для регулирования соотношения может применяться двухступенчатый червячный редуктор.

Если скорость вращения вала более 10 м/с подшипники и гипоидные передачи должны смазываться под давлением. Если мотор тихоходный, то достаточно естественной циркуляции масла при вращении передачи.

Масло для червячных редукторов должно быть высокой вязкости, иначе процесс износа наиболее нагруженных частей редуктора значительно ускорится.

Ремонт редуктора

Несложный ремонт червячного редуктора можно осуществить собственными силами. Если мотор и привод объединены в одном корпусе, то следует аккуратно разобрать механизм.

Часть общего картера, в которой находится привод, также подлежит разбору.  Если конструкция червячного привода изготовлена под высокоскоростной мотор, то, прежде чем приступать к разбору редуктора, необходимо слить трансмиссионное масло из корпуса.

В редукторе этого типа применяются высококачественные подшипники, поэтому наиболее часто необходимость ремонте возникает если шестерня и червяк изношены свыше предельных значений. Рабочая пара всегда подлежит одновременной замене на полный ремкомплект, который прежде чем поступить в торговую сеть, должен быть правильно подобран и испытан на специальном стенде.

Если износ червячной пары незначительный, то зазор можно ликвидировать, используя специальные шайбы-прокладки на ведомом валу.

Конструкция червячного редуктора также позволяет осуществить регулировку зацепления шестерни с червяком без разбора корпуса. Для этой цели используется болт, который встроен  в корпус. Если имеется чертёж устройства, то можно без труда определить, где шестерня регулируется. Если чертёж отсутствует, то косвенным признаком регулировочного болта, будет наличие на нём контргайки, которая используется для фиксации отрегулированного зазора между червяком и зубчатым колесом. Крайне редко подшипники редуктора требуют замены. Обычно привод оснащается качественными шарикоподшипниками, которые не требуют замены или ремонта в течение всего эксплуатационного срока детали. Подшипники могут быть испорчены только в том случае, когда привод долгое время использовался без смазки или с применением некачественных смазочных материалов.

Рекомендация профессионалов

Профессиональные механики, а также инженеры занимающимися проектированием такого вида редукторов, не рекомендуют использовать червячный привод, если передаваемая мощность превышает 200 кВт.  Конструкция червячного редуктора не позволяет справляться с таким нагрузками, по причине чрезмерного нагрева во время работы. Если мощность устройства находится в диапазоне от 60 до 200 кВт, то в этом случае также необходимо разработать чертёж, на котором будут обозначены принудительное охлаждение масла, и правильный подбор материалов, из которых будет изготовлены червяк и шестерня передаточного механизма.

Кинематическая система устройства должна быть изображена таким образом, чтобы вращение ведомого зубчатого колеса было расположено под прямым углом к вращению входного вала червяка. Также необходимо сделать точное описание каждой детали, которая используется в передаточном механизме. Подшипники следует также указать на схеме, а чертёж должен отображать диаметр посадочного места для них.

Работа червячного редуктора возможна в любых погодно-климатических условиях, но при эксплуатации устройства в северных районах страны, необходимо использовать специальные масла и смазочные материалы, которые не застывают при низких температурах.

Червячный редуктор — малогабаритный тихоходный механизм, поэтому если необходимо сэкономить рабочее пространство при значительном показателе передаточного соотношения, то данный агрегат будет вне всякой конкуренции среди других моделей редукторов.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Червячный редуктор: описание.виды.принцип работы,ремонт,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Поделиться «Червячный редуктор: описание.виды.принцип работы,ремонт,фото,видео.»

Червячный редуктор нередко считается важною деталью не только в сфере производства автомобилей. Червячная передача считается важной деталью везде, где требуется увеличить крутящий момент и уменьшить количество вращений привода. Такой механизм используется для привода ворот, подъемников, станков для обработки металлов, дерева и других подобных устройств. Практически каждый человек видел червячный редуктор, иногда даже не подозревая об этом.

Дело в том, что нередко такой механизм привода прячут в корпус, чтобы механизм не забивался пылью и прочим мусором, и это существенно продлевает срок службы механизма.  Червячный редуктор так часто используется по причине того, что коэффициент полезного действия этого механизм очень высок. Такой механизм может иметь как маленькие размеры, так и большие.

Из-за своих небольших размеров чаще всего червяная передача применяется в производстве автомобилей. Каждый преобразователь имеет свое передаточное число. Такое число зачастую указывается на упаковке прибора, либо на самом корпусе.

Достоинства и недостатки

Червячная передача в силу своих конструктивных особенностей имеет как достоинства, так и недостатки.

Из достоинств стоит отметить плавность хода, эффект самоторможения, низкий уровень шума, большое передаточное отношение с использованием всего двух деталей.

Из недостатков следует обратить внимание на сравнительно низкий КПД, повышенный износ, заедание, большое тепловыделение вследствие сил трения. Низкий КПД обуславливает применение подобных механизмов при передаче относительно небольших мощностей до 100 кВт. Для предотвращения скорого износа и заедания необходимо соблюдать требования к точности сборки и регулировать механизмы. Высокое тепловыделение требует специальных установок для отвода лишнего тепла.

Различие редукторов в основном сводится к различиям червяков и зубчатых колес, из которых собран данный червячный редуктор.

Червяки разделяются на типы по следующим признакам:

  • по количеству заходов резьбы: однозаходные, многозаходные
  • по направлению нарезки резьбы: правые, левые
  • по форме винта, на котором нарезана резьба: цилиндрические, глобоидные
  • по форме профиля резьбы: с конволютным профилем, с архимедовым профилем, с эвольвентным профилем
  • Зубчатые колёса разделяются на типы по следующим признакам:
  • по типу колеса: собственно колесо, зубчатый сектор, вырожденный сектор
  • по профилю зубьев: прямой, вогнутый, роликовый (вместо зубьев используется вращающийся ролик)




Червячные редукторы со встроенным двигателем называются червячными мотор-редукторами. В редукторах чаще всего двигательный вал располагается под прямым углом к движимому. Компоновка червячного редуктора выбирается исходя из конкретных требований к устройствам. Двигатель может располагаться как сверху приводимого в движение колеса, так и снизу и сбоку. При боковом расположении двигатель устанавливается вертикально. Вследствие вертикального расположения усложняется процесс смазки подшипников вала, а также чистки внешних элементов.

Для увеличения передаточного числа используются разные технологии, но наиболее эффективной является применение большего числа ступеней.

Для смягчения сил трения и повышения сопротивления заеданию применяются специальные вязкие смазочные составы или масла. При низких скоростях вращения смазка осуществляется при помощи специальных ванночек с маслом либо использованием специальных устройств, разбрызгивающих смазку в места повышенного трения. Для червячных редукторов, скорость вращения которых высока применение ванночек нецелесообразно, и применяется принудительная смазка охлаждёнными смазочными материалами.

Основные преимущества редуктора червячного перед зубчатыми передачами заключаются в том, что начальный контакт звеньев происходит не в точке, а по линии. Также входной и выходной валы могут скрещиваться под разными углами, но чаще всего этот угол составляет 90 градусов. Также червячная передача занимает гораздо меньше места, чем зубчатая при одинаковом большом передаточном отношении.

Помимо червячного редуктора червячная передача также применяется в системах регулирования и управления различными устройствами. Благодаря самоторможению обеспечивается точная фиксация положения, а большое передаточное отношение (до 1000) позволяет наиболее точно отрегулировать положение, либо использовать маломощные двигатели. Также червячные передачи и червячные редукторы отлично подходят для установки в качестве механизма передачи в подъёмные и лебёдочные механизмы благодаря своим конструктивным особенностям.

Некоторые технические характеристики промышленно производимых и широко распространённых червячных редукторов.

Самыми распространёнными являются одноступенчатые мотор-редукторы.

ТипПередаточное числоЧастота вращения выходного вала об/минНоминальный крутящий момент на выходном валу Нм
редуктормотор-редуктор
Ч-20МЧ-205 — 5028 — 3004
Ч-25МЧ-256
Ч-31,5МЧ-31,58
2Ч-40МЧ-40 5 — 809,37 — 30028 — 37
Ч-50МЧ-5050 — 70
1Ч-63, 2Ч-63МЧ-635 — 807,5 — 30095 — 135
1Ч-80, 2Ч-80, Ч-80МЧ-80150 — 280
Ч-100МЧ-100315 — 570
Ч-125МЧ-125615 — 1000
Ч-160МЧ-1601100 — 1900
Ч-200МЧ-2001600 — 3100
Ч-250МЧ-2502700 — 5700
Ч-320МЧ-3204400 — 10000
Ч-400МЧ-4006500 — 19000
Ч-500МЧ-5008200 — 33000
РЧН-180МРЧН-18012,5 — 5020 — 901300 — 1800
РЧП-300МРЧП-30016, 25, 5020 — 404200

Виды червячных редукторов

Червячные редукторы могут существенно отличаться в зависимости от области применения механизма.

Основные отличия, которые могут использоваться в конструкции:

  • Разное число заходов;
  • Материал детали;
  • Направление резьбы;
  • Профиль резьбы;
  • Типами применяемого винта.

Данные отличия могут присутствовать в различных сочетаниях. Какие виды червячных редукторов использовать решает инженер на стадии проектирования и разработки устройств и механизмов, использующих такие типы передачи крутящего момента.

Проектирование червячного редуктора

Смастерить червячный редуктор своими руками практически невозможно.  Расчёт червячного механизма должен осуществляться квалифицированным специалистом. Когда чертёж будет сделан, все детали по нему изготавливаются только из материалов надлежащего качества, иначе зубчатый механизм может выйти из строя после непродолжительной работы. Сборка червячного редуктора, также должна осуществляться опытным мастером. Несоблюдение этого правила может значительно снизить эксплуатационный ресурс детали, ведь кроме правильной установки валов, понадобится тщательная регулировка червячного механизма.

Если необходимо применение червячного редуктора для того чтобы установить самодельный механизм по передаче крутящего момента, то в это случае лучше использовать уже готовые б/у изделия от техники, в которой используется подобный вид передачи крутящего момента. В том случае, когда осуществляется самостоятельная разработка новых устройств, которые будут запатентованы, проектирование червячного редуктора следует заказать в конструкторском бюро, занимающемся подобными разработками.

Принцип работы

Основой всего передаточного механизма является червеобразный ведущий винт, в «честь» которого данные типы редукторов и получили своё название. Червячный винт взаимодействует с шестерней, осевой вал которой расположен под прямым углом. В результате такой сцепки происходит трансформация высокой скорости вращения входного вала с низким крутящим моментом, на вращение выходного вала с небольшой частотой, но значительно большим усилием. Компоновка червячного редуктора может быть различной. Если вал червячного редуктора вращается со скоростью ниже 5 м/с, то червяк располагается снизу, если скорость выше — то устанавливается редуктор с верхним червяком.

Большинство механизмов этого типа используются с одной передаточной ступенью, но иногда для регулирования соотношения может применяться двухступенчатый червячный редуктор.

Если скорость вращения вала более 10 м/с подшипники и гипоидные передачи должны смазываться под давлением. Если мотор тихоходный, то достаточно естественной циркуляции масла при вращении передачи.

Масло для червячных редукторов должно быть высокой вязкости, иначе процесс износа наиболее нагруженных частей редуктора значительно ускорится.

Рулевое управление

Он используется в автомобиле не только в мостах, но и в рулевой системе. На самом деле жидкостный рулевой редуктор – это старейшая система, которая прошла множество изменений, но технический принцип ее остался общим.

Рулевой редуктор в автомобиле служит для того, чтобы было легче крутить руль даже на автомобиле без усилителя руля.

Рулевой редуктор имеет ряд преимуществ, главным из которых является большое отношение передачи энергии. Можно сказать, что к достоинствам относится низкий шум работы редуктора и плавность хода. Рулевой редуктор также обладает и недостатками, главным из которых является быстрый износ цепного механизма и обильное выделение тепла. Приводом для рулевого преобразователя энергии служит рулевое колесо.

Система смазки редуктора

Каждый такой агрегат автомобиля имеет систему смазки. Масло под давлением подает на подшипники и цепной механизм. Помимо своей прямой обязанности система смазки охлаждает и выносит лишние элементы износа из корпуса редуктора, которые смогут привести в негодность цепные шестеренки. Эти элементы выходят из системы с маслом и задерживаются фильтром.

Чтобы масло не смогло вытекать из корпуса редуктора, требуются специальные сальники. Специальные сальники в автомобиле есть не только в этой системе. Эти сальники есть везде, где требуется герметичность. Для того, чтобы сальники создавали герметичность, сальники нужно правильно установить. Замена сальников является такой же сложной процедурой, как и ремонт редуктора. Первой причиной того, что требуется заменить сальники, является след масла на корпусе.

Ремонт редуктора

Несложный ремонт червячного редуктора можно осуществить собственными силами. Если мотор и привод объединены в одном корпусе, то следует аккуратно разобрать механизм.

Часть общего картера, в которой находится привод, также подлежит разбору.  Если конструкция червячного привода изготовлена под высокоскоростной мотор, то, прежде чем приступать к разбору редуктора, необходимо слить трансмиссионное масло из корпуса.

В редукторе этого типа применяются высококачественные подшипники, поэтому наиболее часто необходимость ремонте возникает если шестерня и червяк изношены свыше предельных значений. Рабочая пара всегда подлежит одновременной замене на полный ремкомплект, который прежде чем поступить в торговую сеть, должен быть правильно подобран и испытан на специальном стенде.

Если износ червячной пары незначительный, то зазор можно ликвидировать, используя специальные шайбы-прокладки на ведомом валу.

Конструкция червячного редуктора также позволяет осуществить регулировку зацепления шестерни с червяком без разбора корпуса. Для этой цели используется болт, который встроен  в корпус. Если имеется чертёж устройства, то можно без труда определить, где шестерня регулируется. Если чертёж отсутствует, то косвенным признаком регулировочного болта, будет наличие на нём контргайки, которая используется для фиксации отрегулированного зазора между червяком и зубчатым колесом. Крайне редко подшипники редуктора требуют замены. Обычно привод оснащается качественными шарикоподшипниками, которые не требуют замены или ремонта в течение всего эксплуатационного срока детали. Подшипники могут быть испорчены только в том случае, когда привод долгое время использовался без смазки или с применением некачественных смазочных материалов.

В заключении

Прочитав эту статью, можно узнать о том, какие редукторы лучше, как за ними правильно ухаживать. Подробно описаны сальники и то, для чего сальники необходимы в системе, их характеристики, тепловые процессы, происходящие в корпусе, каждая классификация червячных передач, преимущества и недостатки каждой из них.

Поделиться «Червячный редуктор: описание.виды.принцип работы,ремонт,фото,видео.»

ПОХОЖИЕ СТАТЬИ:

  • Апрель 24, 2017 Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Май 7, 2017 Golf VII (лифтинг 2016) технические характеристики
  • Апрель 30, 2017 BMW Z8 технические характеристики фото видео
  • Декабрь 2, 2016 Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
  • Апрель 18, 2018 nissan gtr: описание,технические характеристики,цена,фото,видео,салон.
  • Апрель 16, 2018 Мазда сх 5: описание,комплектация,характеристики,цены,фото,видео,салон.
  • Апрель 10, 2018 Тойота рав 4: описание,комплектация,цены,характеристики,отзывы,фото,видео.
  • Апрель 6, 2018 Тойота хайлендер: описание,технические характеристики,безопасность,комплектация,фото,видео.
  • Февраль 26, 2018 Мерседес 164: описание.обзор.моторы.фото.видео,кузов,салон,рестайлинг.
  • Август 21, 2018 Знак 1.25 дорожные работы

seite1.ru

Малогабаритный червячный редуктор 025

Описание Малогабаритный червячный редуктор 025

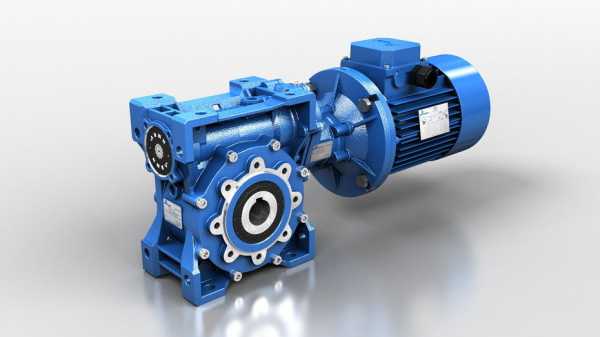

Миниатюрный червячный редуктор 025 имеет квадратный корпус с крепежными отверстиями по всему периметру позволяет легко производить монтаж и крепление редуктора в любом положении и конструкции. Благодаря своей конструкции, редукторы с червячной передачей характеризуются плавностью, компактностью, надежностью, бесшумностью работы и являются самыми распространенными для решения приводных задач с передаваемым моментом до 100 Нм. На привод IRV со стороны мотора установлен фланец 56В14 и внутренний вал 12 мм, со стороны привода для установки выходного вала, он может быть полым или выходить на одну или две стороны. Конструкция редуктора IRV 025 является одноступенчатым, в редукции принимают участие червячный вал и червячное колесо. В связи с этим максимальное передаточное отношение у одноступенчатого редуктора 1:80. у этой серии есть функция самоторможения с большими передаточными числами.

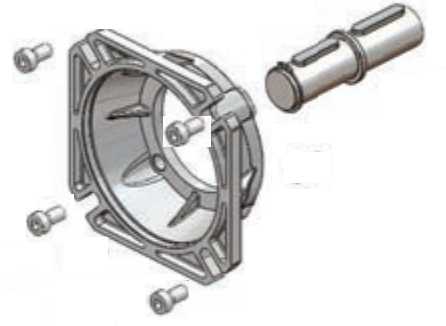

При помощи переходного набора можно скрутить два червячных редуктора и получить один двухступенчатый червячный редуктор с очень низким коэффициентом редукции до I500.



Если нужен мини редуктор червячный, то вам подойдет IRV025. Мини редуктор червячный в этом габарите отличается максимальной компактностью: всего 70х70х50 мм.



Достоинства:

Синтетическая смазка, рассчитанная на весь срок эксплуатации — не требует обслуживания.
Модульность: большой выбор входных и выходных  принадлежностей — дает возможность соединения  моторов с разными габаритами и обеспечивает взаимозаменяемость с другими производителями.
Литой алюминиевый корпус для габаритов 025-026

Конический роликовый подшипник.
Универсальность применения: конструкция редуктора и смазка — позволяет эксплуатацию в любых положениях в пространстве.



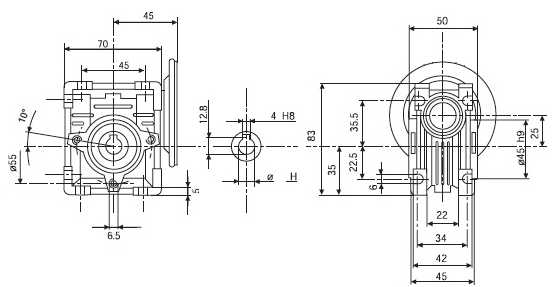

Размеру редуктора 025 приблизительно!



Модель

Номинальная мощность мотора, кВт

Обороты на выходе n вых, об/мин.

Номинальный крутящий момент на выходном валу, Нм

Сервис-фактор

Передаточное число редуктора

Частота вращения вала двигателя, об/мин.



0,06

280,0

2

6,2

5

1400



186,7

3

4,2

7,5



140,0

3

3,5

10



93,3

5

2,5

15



70,0

6

2,0

20



46,7

8

1,6

30



35,0

10

1,3

40



28,0

12

0,9

50



23,3

14

0,7

60



0,09

560,0

1

5,9

5

2800



373,3

2

3,9

7,5



280,0

3

3,4

10



186,7

4

2,4

15



140,0

5

1,9

20



93,3

7

1,3

30



70,0

8

1,1

40



56,0

10

0,9

50



46,7

11

0,7

60



280,0

3

4,1

5

1400



186,7

4

2,8

7,5



140,0

5

2,4

10



93,3

7

1,6

15



70,0

9

1,3

20



46,7

12

1,1

30



35,0

15

0,9

40



0,12

373,3

3

3,0

7,5

2800



280,0

4

2,6

10



186,7

5

1,8

15



140,0

6

1,4

20



93,3

9

1,0

30



70,0

11

0,8

40

2magnita.ru

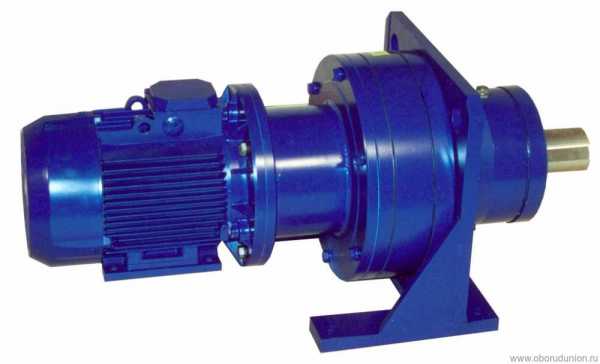

Что такое мотор-редуктор и их виды

Моторы-редукторы – это механизмы, объединяющие в одном корпусе и электрические двигатели и редуктор. Они незаменимые агрегаты в строительстве, а также везде, где потребуется изменение мощностей крутящих моментов или отрегулированные скорости электродвигателей. Мотор-редуктор используется для конструкций лебедок, конвейера, бетономешалки.

Виды мотор-редукторов

Независимо от фирм-изготовителей, мотор-редуктор подразделяется на виды:

  • цилиндрический – очень надежен, имеет немалый ресурс эксплуатационной мощности, используется для обеспечений крупной машины с высокими оборотами. Бывает шевронным, прямозубым и косозубым;
  • конический – имеет не параллельную, а пересекающуюся ось входного и выходного валов, что позволит использовать его с целью изменений направления кинетических передач.
  • червячный – отличают этот редуктор высоким передаточным отношением, большим тепловыделением и невысоким КПД;
  • планетарный – имеет малые размеры и вес, но отличается высокими нагрузочными способностями, с которыми можно получать хорошую передаточную величину;
  • смешанный тип – в одном корпусе в наличии несколько передач. В современном строительстве, редуктор, совмещенный с мотором, используется очень широко. Типы редукторов выбираются в зависимость от целевых применений. В качестве смешанного редуктора приведен конически-цилиндрический:

Строительство любых зданий требует не только лишь тщательных подготовленных проектов, наличие необходимых стройматериалов, но и определенной механизации, облегчающее физические усилия людей.

Большинство же строительных механизмов работают от двигателя, а их вращательное движение передается к разным устройствам с помощью редукторов. Механизмы таких типов имеют возможность самоблокировок, потому его используют в системе для подъемов или передвижений рабочих, или материала. Это может быть лебедка, бетономешалка и другой вид строительного оборудования. Червячный редуктор используется на стройке и в козловом или башенном кране.

Рассмотрим 2 самых популярных редуктора

Червячный редуктор: его плюсы и минусы

Лучше всего редукторы червячные покупать непосредственно у производителя таких видов продукции. Например, с помощью интернет. «Червяк» имеет целый ряд положительных свойств. Особенно ценятся среди потребителя его бесшумная работа, плавный в ходу и за большие передаточные числа. В сравнении с другими он имеет меньший размер и более легкий весом. Но нужно учесть, что КПД «червяков» не слишком высоки, потому имеются ограничения по их мощности. Кроме этого, в работе частенько приходится пользоваться дополнительным охлаждением.  Классификации червячного редуктора происходит по форме его зубов.

Цилиндрический редуктор: его плюсы и минусы

Конкуренцию «червякам» могут составлять цилиндрические редуктора. Они представляют собой механизмы, основанные на передачах вращений между валами, которые расположены в параллельной плоскости.

Такие механизмы часто встречаются в различных станках, с помощью которых происходят обработки стройматериала. К примеру, металлорежущее оборудование или в агрегат, обрабатывающий дерево. С такими редукторами идеально работают бетоносмесители.

Цилиндрические устройства имеют много положительных характеристик:

  • большие выносливости механизмов;
  • независимость от величин сил тока и напряжений в сетях;
  • высокие значения КПД, которые способствуют отсутствию перегревов деталей.

bouw.ru

одноступенчатый, двухступенчатый, малогабаритный и классификация

2364 Просмотров

Червячный редуктор нередко считается важною деталью не только в сфере производства автомобилей. Червячная передача считается важной деталью везде, где требуется увеличить крутящий момент и уменьшить количество вращений привода. Такой механизм используется для привода ворот, подъемников, станков для обработки металлов, дерева и других подобных устройств. Практически каждый человек видел червячный редуктор, иногда даже не подозревая об этом.

Дело в том, что нередко такой механизм привода прячут в корпус, чтобы механизм не забивался пылью и прочим мусором, и это существенно продлевает срок службы механизма.  Червячный редуктор так часто используется по причине того, что коэффициент полезного действия этого механизм очень высок. Такой механизм может иметь как маленькие размеры, так и большие.

Из-за своих небольших размеров чаще всего червяная передача применяется в производстве автомобилей. Каждый преобразователь имеет свое передаточное число. Такое число зачастую указывается на упаковке прибора, либо на самом корпусе.

Преимущества

  1. Первым и основным преимуществом в техническом плане считается то, что червячный редуктор имеет небольшие размеры и считается малогабаритным относительно винтового цилиндрического редуктора.
  2. Вторым немаловажным преимуществом является то, что такой редуктор способен работать с коэффициентом 1 к 110, в особых случаях достигается и большая производительность с небольшим количеством внутренних элементов. Такого коэффициента не удавалось достигать ни одному виду передачи энергии. К примеру, чтобы достичь такого коэффициента в корпусе винтового цилиндрического редуктора, потребуется трехступенчатый механизм. Однако такие показатели выдает редуктор червячный одноступенчатый.
  3. Третьим безусловным плюсом считается простота конструкции и дешевизна. Благодаря тому, что червячный тип вала имеет специальные зубья, он работает практически без шума при стандартизированной смазке и должном уходе.
  4. Существует еще один плюс червячной передачи – это стандартизация производства.
  5. Также во время такой передачи не создается лишних толчков, из-за чего увеличивается плавность хода и срок службы.
  6. Еще одним положительным моментом считается необратимость (самоторможение). Во время этого явления при остановке червячного вала, тот вал, который вращался благодаря червячному валу, тоже останавливается без возможности вращаться.

Недостатки

Помимо достоинств также есть и недостатки, которыми обладает червячная передача.

  1. Основным из них является низкий коэффициент полезного действия с увеличением передаваемой мощности. Здесь выигрышное положение занимают винтовые цилиндрические редукторы.
  2. Вторым недостатком считается нагрев корпуса. Дело в том, что коэффициент низкий, а передать нужно много, энергия превращается в тепловую энергию и передает ее на корпус. Из-за того, что корпус винтового редуктора нагревается, на нем располагаются такие же ребра, как и на корпусе батарей отопления. Некоторые механизмы оснащаются дополнительной функцией циркуляции масла в корпусе.

К сведению, этот минус относится к тем механизмам, которые передают большую мощность.

Небольшие червячные редукторы также работают только с маслом.

  1. Еще одним минусом считается то, что таким преобразователям можно передавать определенное количество мощности. Однако существуют глобоидные червячные редукторы, которые применяются для лифтов и подъемных механизмов. Исходя из этого, глобоидные устройства не имеют такого недостатка.
  2. Также недостатком считается то, что его ресурс очень низок относительно цилиндрического редуктора.

Разновидности

Существует несколько спецификаций передачи энергии, хотя все они имеют что-то общее.

  • Первая спецификация – это червячно цилиндрический редуктор. В корпусе такого типа ведомый и ведущий валы находятся параллельно.
  • Второй тип спецификации – это конический, в нем оси валов пересекаются.
  • Третий вид — это простой червячный редуктор в его корпусе оси пересекаются.
  • Также есть еще один вид, он включает в себя и зубчатый и червячный вид соединения, такой тип называется комбинированным.
  • Червячный мотор редуктор — это также отдельный вид. Такой тип приводится в движение с помощью электрического двигателя.

Приводы для каждого устройства свои.

К сведению, существует также червячно реечная передача. Такой тип передачи способен передавать энергию только с вала на рейку, обратно процесс невозможен из-за того, что червячно реечная передача обладает самоторможением.

Эта система обладает меньшим коэффициентом полезного действия, но, не смотря на это, такая передача используется чаще, чем передача зубчатое колесо-рейка.  Этот тип передачи обладает большей плавностью хода из-за отсутствия реверсивных колес.

Несмотря на то, какая система была выбрана, она в любом случае должна обрабатываться обычным машинным маслом. В качестве смазки чаще всего используется обычное машинное масло. Для того, чтобы механизм не пришел в негодность, необходимо не только добавлять обычное масло, но и следить за подшипниками и другими механизмами. Также привод вращения получает свой собственный вид прибора. Существует еще рулевой редуктор, который используется, чтобы было легче вращать рулевое колесо.

Строение

Несмотря на разновидности, преобразователь энергии имеет основные детали.

  • Главной деталью каждого редуктора является корпус, он защищает от попадания различного мусора в шестерни и оберегает шестерни от преждевременного износа.
  • Второй деталью можно считать червячный вал. Есть такие же детали как шестерни.
  • Существует еще одна важная деталь – масло, которое смазывает всю систему.

Перед тем как покупать любое устройство нужно произвести расчеты и получить определенные числа, которые покажут прибор с какими характеристиками нужно купить. Все детали бывают различных размеров, стоит отметить, что от размера одной детали (например, гидравлического привода) зависит размер всей системы.

К сведению, существует одноступенчатый, двухступенчатый, трехступенчатый и многоступенчатый цилиндрически редуктор. Все они отличаются друг от друга лишь передаточным отношением.

Чаще всего используется двухступенчатый преобразователь по причине того, что одноступенчатый передает недостаточно энергии, а трехступенчатый с избытком. Также каждый вид имеет отдельное обозначение на чертеже. Во время обозначения используются все данные. Для того, чтобы правильно отразить устройство на схеме, нужно знать все его характеристики и обозначения.

Расчеты для лучшего выбора

Прежде чем выбрать для себя лучшее устройство, потребуется произвести некоторые расчеты. В первую очередь лучше произвести расчеты, с помощью которых определится требуемая мощность. Это называется кинематическим расчетом, такой расчет нужен, чтобы определить, какое устройство потребуется для определенных действий.

После произведения кинематических расчетов и получения определенных чисел, нужно приступать к расчету червячной передачи. Перед тем, как начинать производить расчеты, потребуется определить требуемую плотность и другие физические свойства шестерен. После того, как были получены конечные числа, нужно выбирать устройство, исходя из показаний расчетов. Такими расчетами подсчитывается передаточное число устройства. Также расчетам подвергается передаточное отношение устройства. Только после того, как будет известна вся требуемая информация (передаточное отношение, передаточное число, мощность и другие важные показатели), можно идти за прибором.

Рулевое управление

Он используется в автомобиле не только в мостах, но и в рулевой системе. На самом деле жидкостный рулевой редуктор – это старейшая система, которая прошла множество изменений, но технический принцип ее остался общим.

Рулевой редуктор в автомобиле служит для того, чтобы было легче крутить руль даже на автомобиле без усилителя руля.

Рулевой редуктор имеет ряд преимуществ, главным из которых является большое отношение передачи энергии. Можно сказать, что к достоинствам относится низкий шум работы редуктора и плавность хода. Рулевой редуктор также обладает и недостатками, главным из которых является быстрый износ цепного механизма и обильное выделение тепла. Приводом для рулевого преобразователя энергии служит рулевое колесо.

Система смазки редуктора

Каждый такой агрегат автомобиля имеет систему смазки. Масло под давлением подает на подшипники и цепной механизм. Помимо своей прямой обязанности система смазки охлаждает и выносит лишние элементы износа из корпуса редуктора, которые смогут привести в негодность цепные шестеренки. Эти элементы выходят из системы с маслом и задерживаются фильтром.

Чтобы масло не смогло вытекать из корпуса редуктора, требуются специальные сальники. Специальные сальники в автомобиле есть не только в этой системе. Эти сальники есть везде, где требуется герметичность. Для того, чтобы сальники создавали герметичность, сальники нужно правильно установить. Замена сальников является такой же сложной процедурой, как и ремонт редуктора. Первой причиной того, что требуется заменить сальники, является след масла на корпусе.

В завершении

Прочитав эту статью, можно узнать о том, какие редукторы лучше, как за ними правильно ухаживать. Подробно описаны сальники и то, для чего сальники необходимы в системе, их характеристики, тепловые процессы, происходящие в корпусе, каждая классификация червячных передач, преимущества и недостатки каждой из них.

О том, что влияет на износ шестерней, о существования преобразователя с двигателем, в котором электромотор приводит в действие редуктор, можно узнать, прочитав этот текст. Описание положительных сторон двухступенчатого преобразователя, коэффициенты полезного действия различных типов преобразователей, подробно обо всех деталях, из которых состоит преобразователь, и многие другие факты можно узнать для себя после прочтения всего текста. Также сказано о том, как работает рулевой редуктор, и для чего рулевой редуктор предназначен. Не был забыт и червячно-реечный механизм и все приводы, которые приводят его в движение.

portalmashin.ru

Редуктор червячный. | PRO-TechInfo

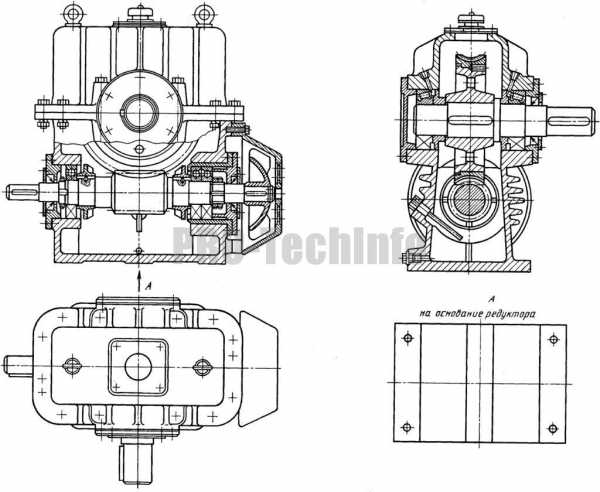

Редуктор с верхним червяком.

Редуктор с верхним червяком одноступенчатый применяется, когда по условию компоновки оборудования целесообразно расположить вал червяка выше вала червячного колеса. Недостаток этой схемы -повышенный нагрев червяка из-за невозможности обеспечить его обильное смазывание. Кроме того, смазывание подшипников не может быть осуществлено маслом, залитым в корпус. При циркуляционной системе смазывания редукторы с нижним и верхним расположением червяка равноценны.

Вариант опор червячного вала.

Редуктор червячный с нижним расположением червяка.

Редуктор червячный с нижним расположением червяка имеет наиболее широкое применение ввиду обильного смазывания червячной пары и подшипников червяка жидким маслом, залитым в корпус. Редуктор снабжен вентилятором для охлаждения корпуса с продольными ребрами.

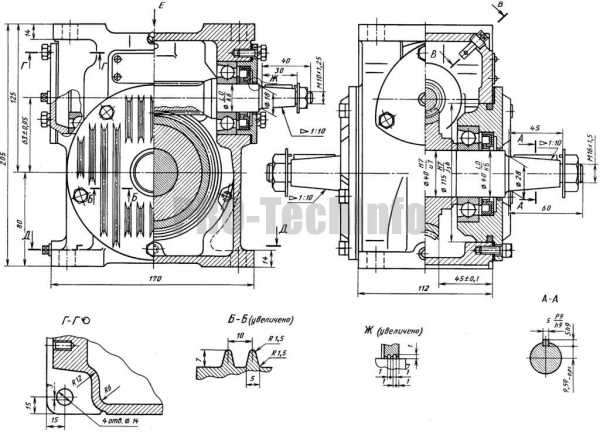

Редуктор червячный Ч-63.

Редуктор червячный Ч-63 общего назначения, изготовляется с передаточными числами от 8 до 63. Редуктор имеет две опорные поверхности, что позволяет использовать его в эксплуатации при любом положении в пространстве. Одна опорная поверхность может быть использована для установки электродвигателя, соединенного с валом червяка клиноременной передачей. Предпочтительным является нижнее расположение червяка. Ребристая поверхность крышек обеспечивает хороший теплоотвод, поэтому возможно использование редуктора без применения вентилятора.

Технические требования.

  1. Допустимый крутящий момент на тихоходном валу при длительной работе со спокойной постоянной нагрузкой и частотой вращения червяка 1500 мин-1  Т= 125 Н⋅м.
  2. Кратковременный момент Тmах = 315 Н⋅м.
  3. Номинальные передаточные числа: 8; 10;12,5; 16; 20; 25; 31,5; 40; 50;63. Допуск на передаточное число ± 4%.
  4. Осевой зазор подшипников на червяке 0,02…0,05 мм обеспечить подгонкой прокладки.
  5. Осевой зазор червячного колеса 0,02…0,05 мм.
  6. Смещение средней плоскости червячного колеса относительно оси червяка не более ± 0,034 мм.
  7. Технические требования, указанные в пунктах 5 и 6, обеспечить подгонкой прокладок.
  8. Наименьший свободный поворот червяка при неподвижном колесе 6°.
  9. При любом положении редуктора в пространстве пробка-отдушина должна располагаться в верхней части.
  10. . При окончательной сборке прокладки и крыши ластабпть на пасту рерметии Ту-D1-1211- 79.

Редуктор червячный РЧУ-80.

Особенностью червячного редуктора РЧУ-80 является конструкция корпуса. Корпус выполнен без разъема, с крышкой, что упрощает конструкцию корпуса. Для крепления корпуса к плите или к корпусу другой машины предусмотрены съемные уголки, которые могут быть установлены, как показано на чертеже, или же закреплены на корпусе редуктора в верхней его части, где также предусмотрены соответствующие отверстия.

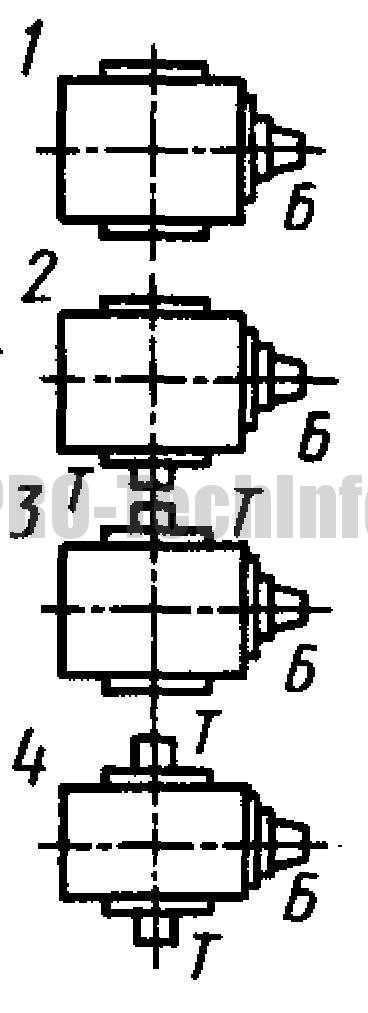

Схемы сборок.

Б — конец быстроходного вала.

Т — конец тихоходного вала.

Технические данные.

*Приведенные значения мощности Р соответствуют непрерывному режиму работы nБ=1000 мин-1.

  1. Материал венца червячного колеса — бронза брАЖ9-4.
  2. Материал червяка — сталь 40Х.
  3. Термообработка — закалка 45…50 HRCэ.

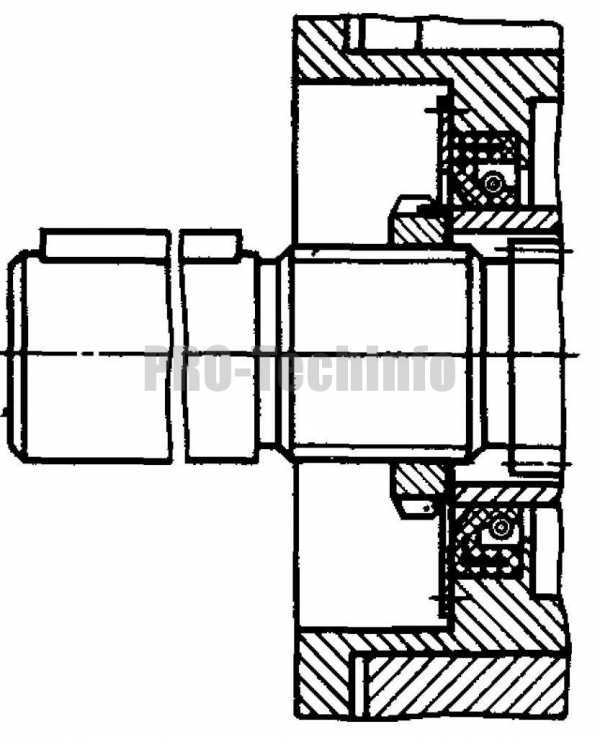

Вариант исполнения тихоходного вала.

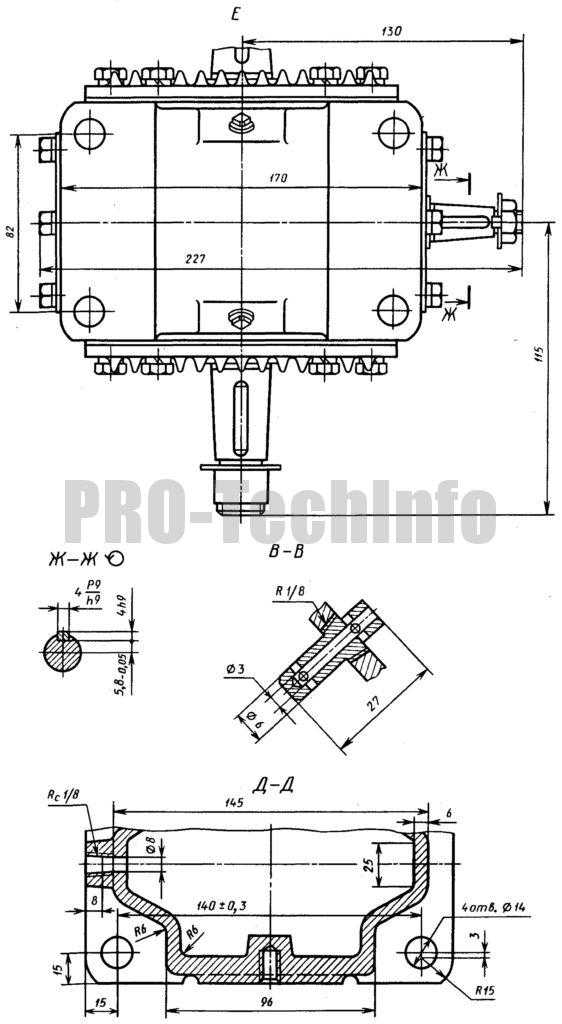

Редуктор червячный Ч-120.

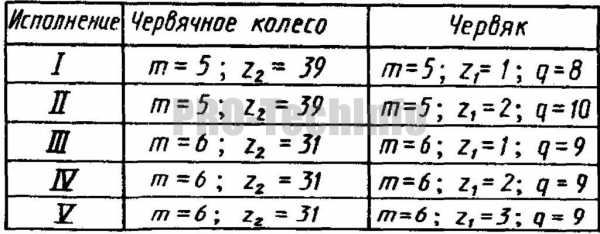

Редуктор червячный Ч-120 выпускается пяти исполнении с максимальным передаточным отношением 39. Ребристая поверхность основания корпуса обеспечивает хороший теплоотвод и возможность не использовать вентилятор.

Схемы сборки.

Б — конец быстроходного вала.

Т — конец тихоходного вала.

Технические данные.

Технические требования.

  1. *Размеры для справок.
  2. Осевой зазор при регулировке подшипников подбором прокладок выдерживать в пределах: для червяка 0,15…0,2 мм; для червячного колеса 0,12…0,18 мм.

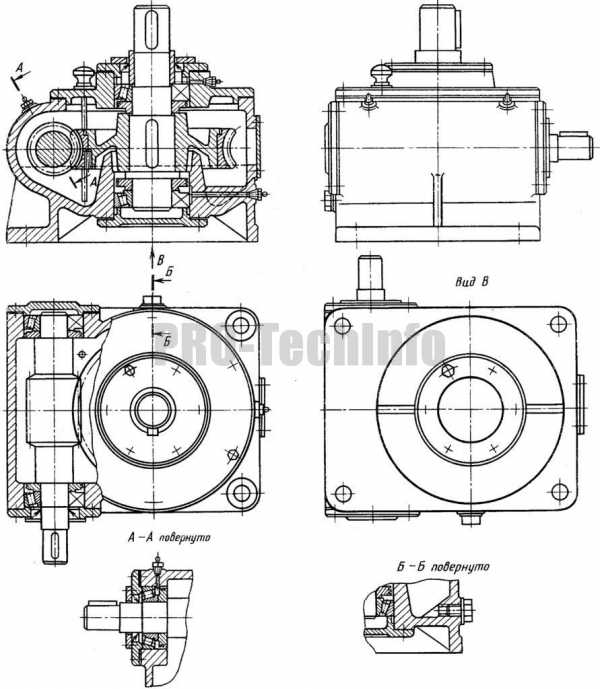

Редуктор с вертикальным валом червячного колеса.

Редуктор с вертикальным валом червячного колеса имеет ограниченное применение, используется в поворотных механизмах кранов и других аналогичных устройствах.

Соседние страницы


pro-techinfo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
