Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

•  Болты.  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
•  Гвозди.  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

•  Саморезы.  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

• Это несложно сделать по имеющимся на чертеже размерам.
• Каждый образец тщательно шлифуется.
• В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
• Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

woodguide.ru

Делаем столярный верстак своими руками. Читайте подробности, смотрите видео

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

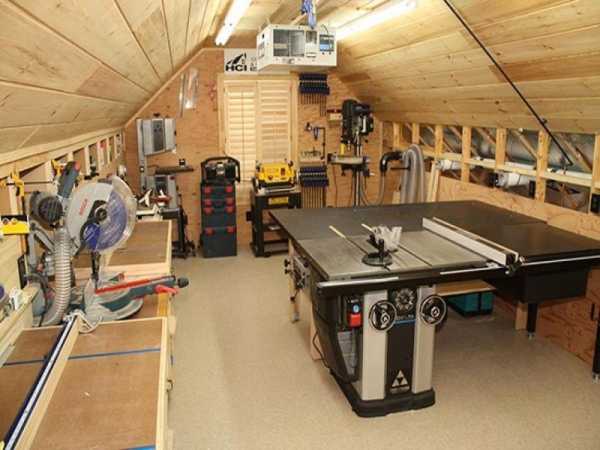

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

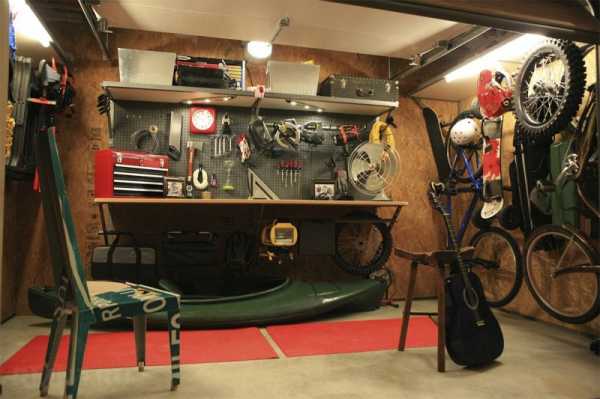

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

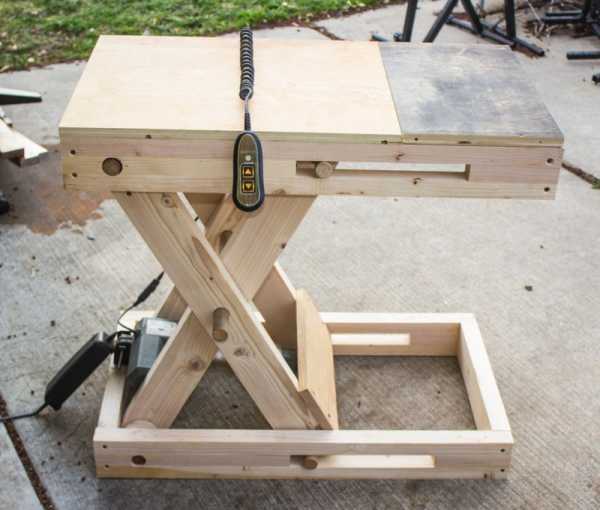

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

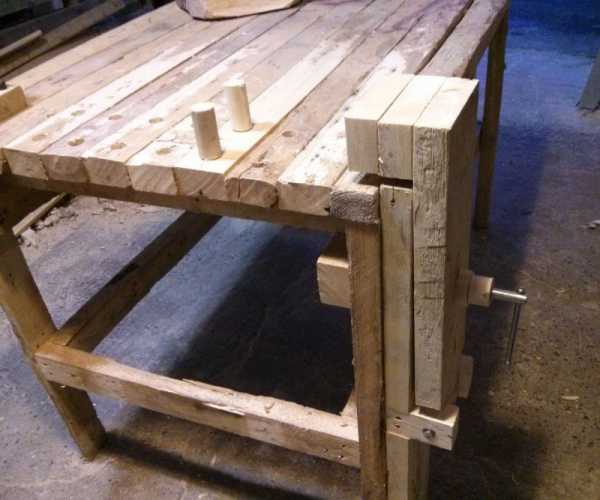

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

• Рост, длина рук;
• Является мастер левшой или правшой;
• Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
• Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

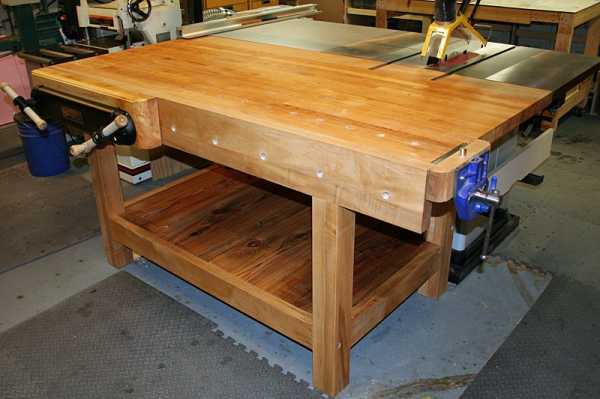

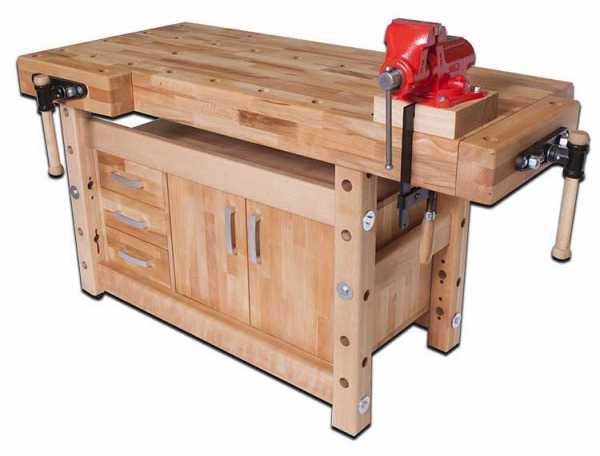

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:

Прочная столешница (рабочая поверхность) из твердых пород дерева.
Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.

Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.

Оптимальный вариант – наборной стол из досок шириной 50-70 мм. Массивная столешница придает жесткости всей конструкции, и не прогнется под весом заготовки любого размера.

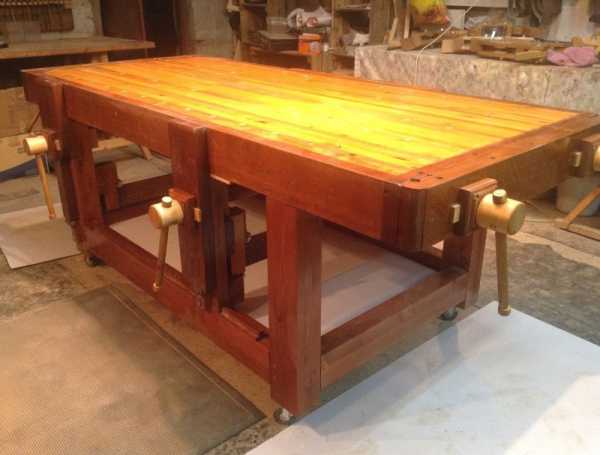

Столярные тиски

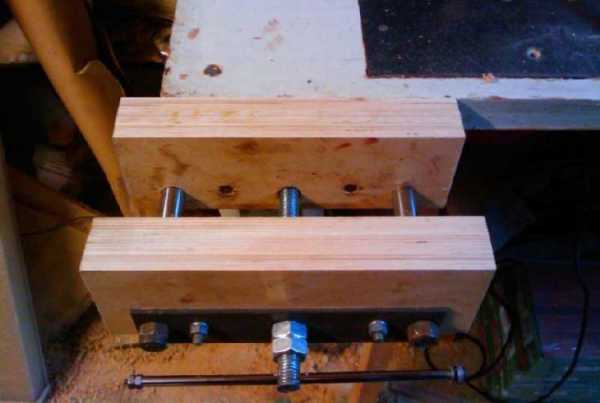

Это вообще тема отдельной статьи. Как правило, зажимы для заготовок устанавливаются по обе стороны верстака – на торцевой и на продольной.

Конструкция червячного механизма может быть металлической, чаще всего так и бывает. Но губки обязательно изготавливаются из дерева. Причем дерево должно быть мягким – чтобы не оставлять следов на заготовках.

К параллельности и качеству плоскостей тисков предъявляются не менее строгие требования, чем к основной поверхности. По мере износа губки можно менять, механизм нуждается лишь в периодическом обслуживании.

Как сделать столярные тиски самостоятельно — видео

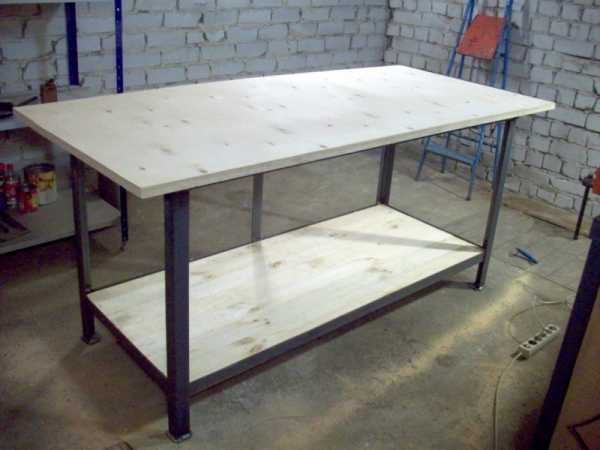

Станина

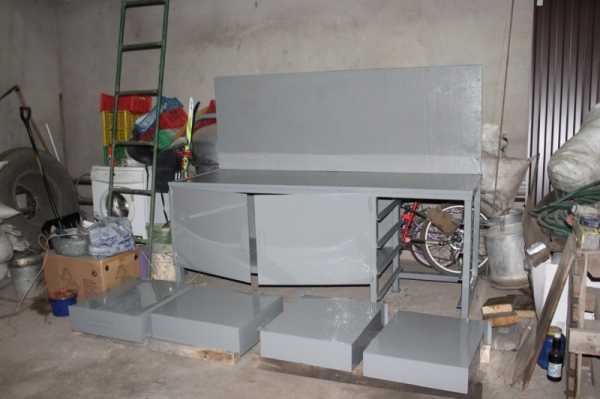

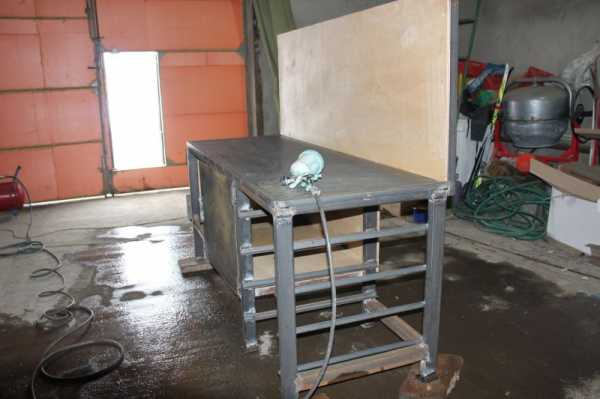

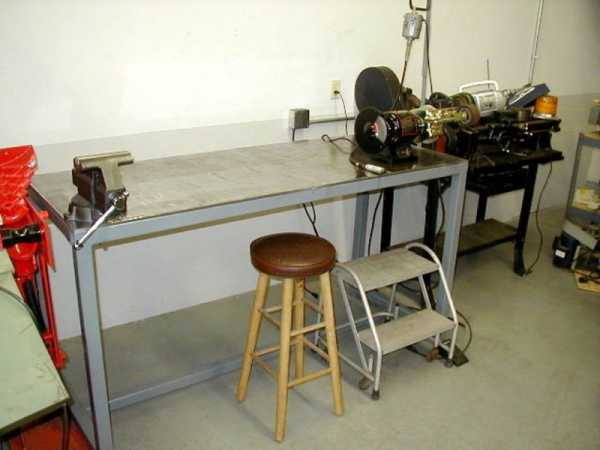

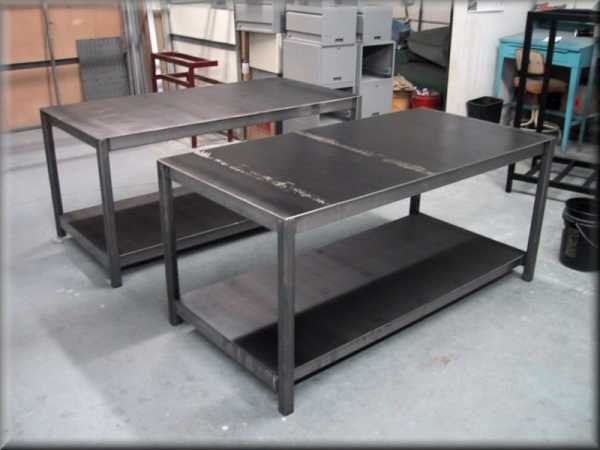

От ее прочности и устойчивости зависит качество всей конструкции. Некоторые мастера предпочитают изготавливать основу из металла. Преимущества конструкции – не тратится много ресурсов на линейное укрепление ножек. Еще одно достоинство – высота верстака регулируется плавно, и механизм не такой сложный, как в деревянных конструкциях.

Однако истинные профессионалы считают, что сталь в столярном верстаке – чужеродный материал. Эти традиции уходят своими истоками в те времена, когда умельцы собирали деревянные срубы без единого гвоздя.

Технологическая прорезь посредине рабочей поверхности

Она не должна ухудшать жесткость конструкции, но без нее верстак теряет часть функционала. При наличии электрического лобзика с небольшой глубиной погружения ножовочного полотна – паз не обязательно делать сквозным. Если толщина столешницы позволяет, нижняя плоскость может быть сплошной.

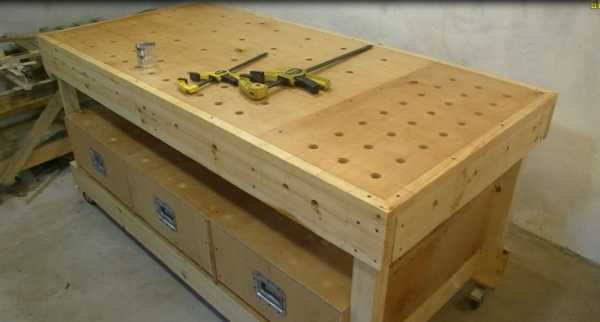

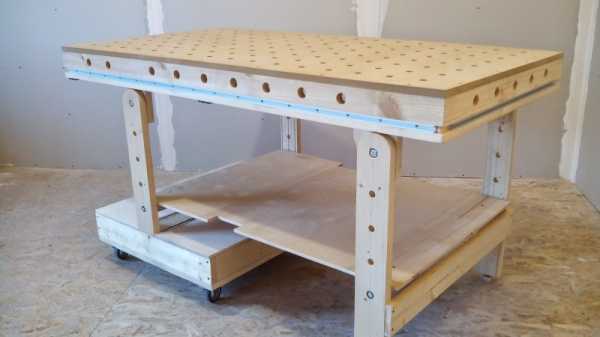

Симметрично расположенные отверстия на поверхности стола.
В них устанавливаются упоры, при помощи которых можно фиксировать заготовки разных размеров. Целесообразно аналогичными отверстиями оснастить губки столярных тисков.

Пошаговая инструкция по изготовлению верстака

Чертежи с размерами приводить бессмысленно. Каждый мастер самостоятельно определяет особенности конструкции. Однако типовые размеры столярного верстака для стационарного использования, следующие: длина 1500 мм – 2000 мм, ширина 700 мм – 1200 мм.

Высота верстака определяется мастером, с учетом своих физических данных. Возможность регулировки высоты, безусловно, добавляет универсальности, но снижает прочность изделия.

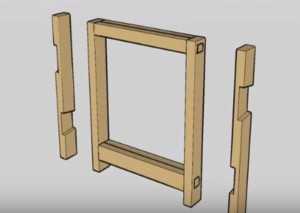

Сборка начинается с ножек. Материалом может послужить практически любое дерево – даже хвойных пород.

Опорные брусья, как и остальные элементы станины – лучше выполнить из двух половинок, соединенных между собой клеем и шурупами. Получается аналог клееного бруса для финских домиков. Половинки необходимо склеивать в противоток волокон. В этом случае, дерево никогда не поведет по причине изменения влажности.

Сборка вертикальных и горизонтальных элементов выполняется «шип в паз». Достаточно качественного клея по дереву, металлические нормали излишни. Главное – качественная подгонка соединения.

Перед соединением на внешних половинках ножек выпиливаются пазы для шлицевого соединения с горизонтальными перемычками. Соединение выполняется по принципу «ласточкин хвост».

Причем даже современные мастера столярного дела используют хитрость, применявшуюся издревле при изготовлении деревянной мебели. Шлицевое соединения замыкается клином.

Это дает возможность в любой момент «подтянуть» разболтавшуюся конструкцию.

Торцевые рамки из ножек с перемычками должны сохранять вертикальность во время всего процесса сборки. В старые времена ножки прикапывали в грунт, для временной фиксации. После окончательной сборки конструкция извлекалась из земли.

Есть много способов закрепить компоненты при сборке. При проектировании также важно правильно выпилить «ласточкины хвосты» пазов для горизонтальных перемычек.

По такому же принципу монтируются верхние горизонтальные перемычки. Их крепление не нуждается в расклинивании, поскольку эти элементы конструкции являются вспомогательными.

Тем не менее, без параллельно установленных верхних брусков жесткости, конструкция получится неустойчивой. При плотной подгонке, верхние перемычки просто садятся на клей.

На нижние брусья укладывается помост из досок. Он не несет силовой нагрузки, а просто является полкой для хранения заготовок.

Аналогичная конструкция строится и на верхних горизонтальных перемычках. Причем в этой нише, при желании можно устроить ящики для различного столярного инструмента.

Можно закрепить доски шурупами, но это необязательно. Как мы говорили раннее – дерево не любит избытка металла. Если вы все же решили применить болтовое или шпилечное соединения – гайки и головки болтов обязательно утапливаются заподлицо.

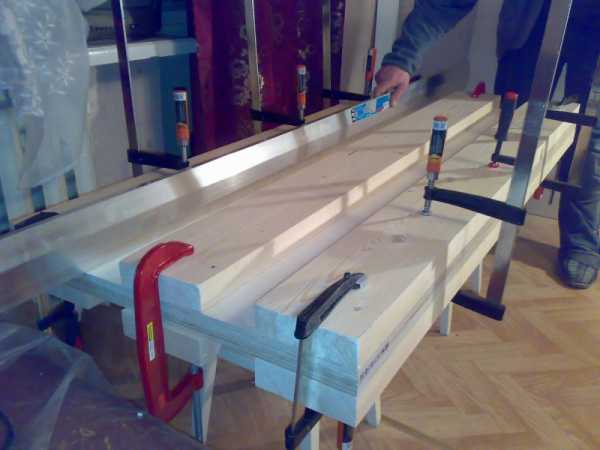

На верхние горизонтальные поперечины станины укладываем столешницу. Ее целесообразно собрать заранее. Конструкция клееная, с усилением при помощи длинных саморезов из оцинкованной или черненой стали.

ВАЖНО! Никаких коррозирующих элементов в конструкции быть не должно. При появлении ржавчины, металл разбухает, и на ровных поверхностях могут появиться выпуклости.

В середине стола, по продольной оси, располагается технологический паз для пропилов. В предложенной конструкции он достаточно широкий, но не сплошной.

Для жесткости конструкции, через равные промежутки установлены силовые поперечины на уровне плоскости верстака. Если вы будете делать такую же конструкцию – не забывайте о поперечинах при расшивке заготовок.

В образовавшиеся ниши можно уложить сменные донышки. В них во время сборочных работ (имеется ввиду изделие, а не верстак) можно укладывать нормали и фурнитуру.

После окончательной сборки про помощи уровня, или иных приспособлений, тщательно выверяется соответствие размеров, углов наклона и параллельности плоскостей.

Последний этап – установка на заранее подготовленные места, столярных тисков. Конструкция должна позволять демонтировать их при необходимости. Иногда нужна просто ровная поверхность с доступом к детали на 360°, без торчащих вокруг стола приспособлений.

Стоит ли говорить о том, что столярный верстак, установленный возле стены наполовину менее функционален. По возможности мастер должен иметь возможность не только обойти стол вокруг – а и залезть на него с ногами для выполнения работ на заготовке.

ВАЖНО! После того, как верстак окончательно просохнет и «усядется», необходимо отшлифовать поверхность. Принцип тот же, как у циклевки паркета. Только допуски измеряются миллиметрами.

Поверхность можно и нужно покрывать столярным лаком. Только он должен быть матовым, и ни в коем случае не образовывать слой на поверхности. Непокрытая поверхность, из какого бы материала ее не делали – быстрее изнашивается.

Видео, как сделать столярный верстак дома в ограниченном пространстве

Простой столярный верстачок из подручных средств

obinstrumente.ru

Верстак столярный своими руками 800 фото, чертежи, пошаговые инструкции

Всем нам периодически приходится заниматься столярными работами, часто используя в качестве подставки стулья, табуретки или что под руку подвернется. Наверно, многим приходила мысль, как бы сделать стол верстак своими руками, но задумать и сделать, конечно, разные вещи. На самом деле это легче, чем вы думаете.

По сути, что такое верстак? Стол, отличающийся от обычного повышенной прочностью, а если прикрепить к столешнице тиски и рядом поставить ящик с инструментами, то это сто процентов верстак. Главное требование – это прочность, все остальное: стеллажи, полки, тиски, зажимы – исключительно для удобства. Понятно, что профессиональный верстак, купленный в магазине, шикарная вещь, но если вы начинающий мастер, в таких затратах нет необходимости, сделайте верстак своими руками, а как это сделать, смотрите в этой статье.

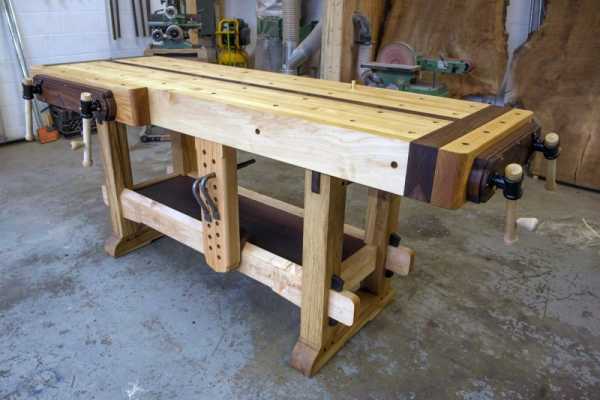

Столярный верстак своими руками

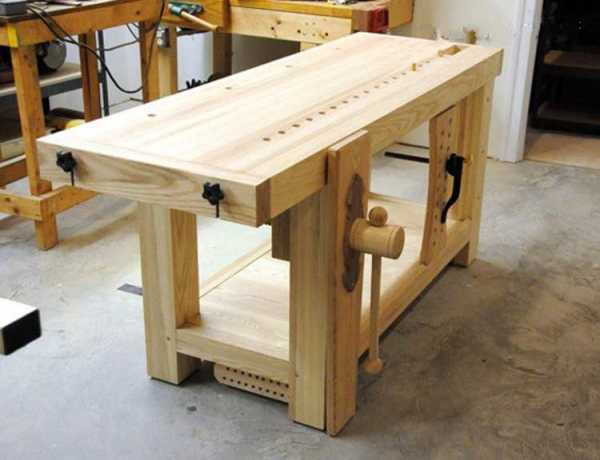

Прочная и простая конструкция с четкими линиями и приятными пропорциями. Чтобы сделать столярный верстак своими руками специальных знаний не нужно, а вот хороший инструмент понадобится. Столешница имеет четыре ряда отверстий для установки упорных элементов. В сочетании с другими аксессуарами (стендовые упоры, кулачковый рычаг остановки, горизонтальные тиски и прижимы, которые обеспечивают вертикальное давление) на нем можно обрабатывать заготовки практически любой формы.  На пошаговых фото показаны основные этапы сборки, более подробную инструкцию можно посмотреть на сайте первоисточника, ссылка указана под галереей.

Источник фото  www.popularmechanics.com/home/interior-projects/how-to/g2051/how-to-build-a-workbench

Заключительный этап сборки, это установить столярные тиски для верстака своими руками, в данном случае из металла. Вначале нужно измерить ширину крепления, тиски иногда нуждается в ремонте или регулировке, поэтому оставьте небольшой запас 10 – 15 мм с каждой стороны. Затем дрелью и стаместкой сделайте паз. Чтобы при работе не повредить верстак, выпилите прокладки из фанеры, дальше весь процесс показан на пошаговых фото.

Источник фото paulsellers.com/2012/06/making-the-workbench-15/

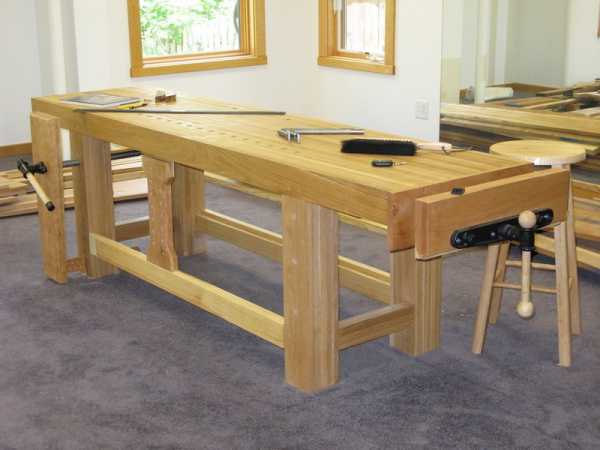

Деревянный верстак своими руками

Хороший вариант, если вам нужен надежный деревянный верстак для работы. Столярный стол по сути, это система, то есть комплекс механизмов, идеально подогнанных под себя. Верстак должен быть достаточно тяжелым, чтобы не двигался, пока вы работаете, и достаточно жестким, чтобы выдержать большую нагрузку. На пошаговых фото показано, как из доступных пиломатериалов и при помощи обычных столярных инструментов построить классический деревянный верстак.

Источник фото www.instructables.com/id/Building-a-real-woodworkers-workbench/?ALLSTEPS

Кассетный стол верстак своими руками

Прочный и удобный кассетный стол верстак, для тех, кто не собирается выкладывать свои денежки за столярный стол, который можно сделать самостоятельно. Чтобы построить верстак, который лучше всего подходит для вас, определите правильные пропорции. Ячеистое основание делает столешницу очень прочной, также необходимо правильно рассчитать размеры, чтобы удобно было размещать вспомогательное оборудование. Кстати, не забудьте заранее рассчитать, где оно будет крепиться. Этот верстак обойдется вам относительно недорого, а порядок сборки показан на красивых картинках.

Источник фото www.wikihow.com/Build-a-Torsion-Box-Workbench-Top

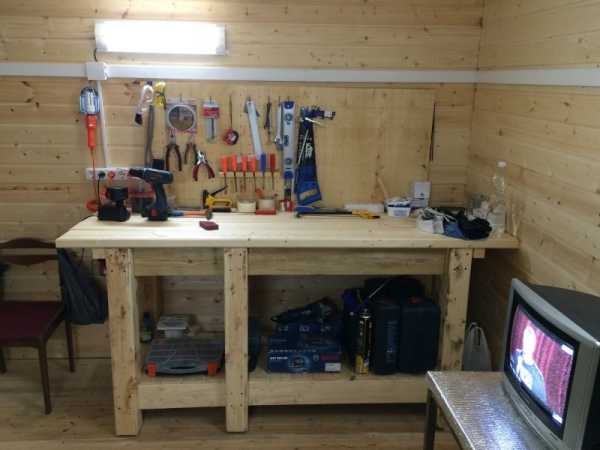

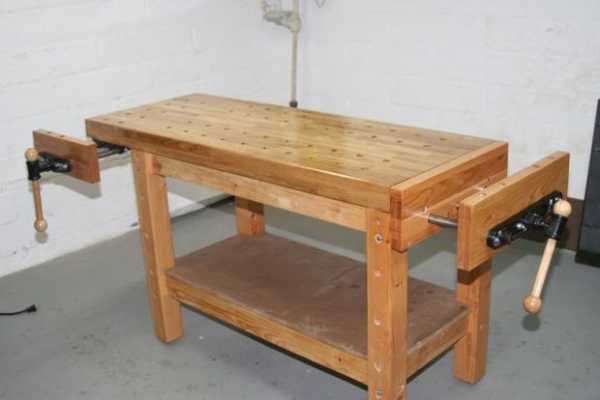

Стандартный столярный верстак: порядок сборки

Мысли о том, чтобы сделать свой столярный верстак своими руками возникает после первой изготовленной самостоятельно деревянной полки или табурета. Идея практичная и вполне реализуемая. Самодельный верстак сэкономит кучу времени и значительно расширит ваши возможности в столярном деле.

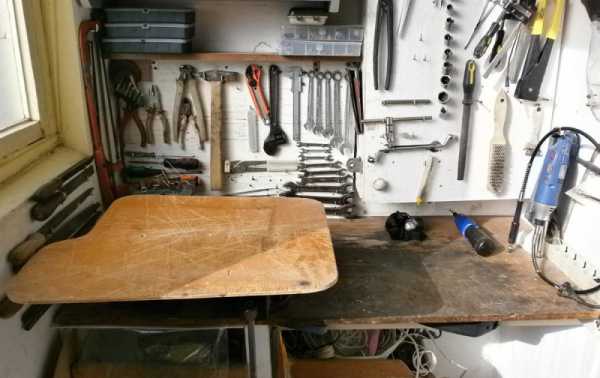

Главное, найти место, конечно, идеально иметь свою мастерскую, например, в гараже, в крайнем случае, можно оборудовать рабочее место и дома, например, сделать откидной вариант верстака. Конечно, в этом случае возможности для работы будут ограничены, не очень удобно, когда к столу можно подойти только с одной стороны.

Итак, делаем стандартный столярный верстак своими руками.
Размеры каждый выбирает себе самостоятельно, типовые, это ширина 700 – 1200 мм, длина 1500 – 2000 мм. Высоту, естественно, необходимо подогнать под свой рост, можно сделать и с регулировкой, но это может отразиться на прочности изделия.

• Собираем ножки.
• С помощью клея и шурупов собираем опорные брусья, склеивая их в противоток волокон древесины.
• Соединяем горизонтальные и вертикальные элементы шип в паз.
• Чтобы можно было «подтянуть» конструкцию, шлицевые стыки замыкаем клином.
• Монтируем в пазы вертикальные и горизонтальные перемычки (достаточно просто посадить на клей).
• Делаем нижнюю полку из брусьев для столярного инструмента.
• Изготавливаем столешницу, которую можно усилить саморезами.
• Укладываем столешницу на горизонтальные поперечины.
• По центру столешницы делаем технологический паз.
• Станину необходимо усилить силовыми поперечинами, так конструкция будет более жесткой.
• Покрываем поверхность столярным лаком.
• В завершении устанавливаем столярные тиски, место для них необходимо подготовить заранее.

И еще, если позволяет место, стол устанавливайте таким образом, чтобы его можно было обойти со всех сторон, если поставить у стенки, возможности мастера для работы сильно ограничиваются.

Источник фото: obinstrumente.ru/ruchnoj-instrument/stolyarnyj-verstak-svoimi-rukami.html

Самодельный верстак столярный

Для такой конструкции необходимо подходящее помещение. Этот самодельный верстак столярный из белого дуба автор изготовил за 10 дней. Столешница сделана из склеенных досок, что обеспечивает дополнительную прочность. На пошаговых фотографиях видно, что передний блок расположен в 2-х широких пазах и тоже посажен на клей. В общем, клея вам понадобится литров пять и струбцины, чем больше, тем лучше. Конструкция получается довольно тяжелой, поэтому на заключительном этапе, когда стол нужно будет переворачивать, без помощника не обойтись.

Источник фото zachmannfamily.com/workbench

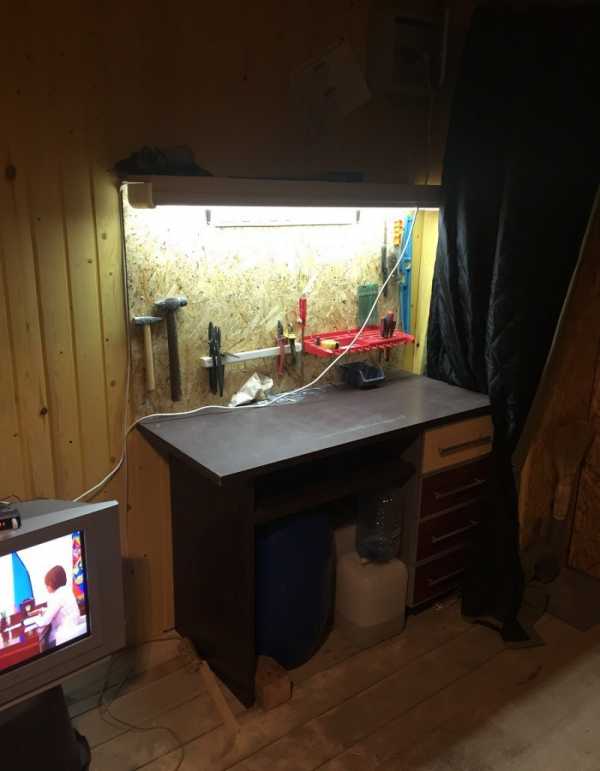

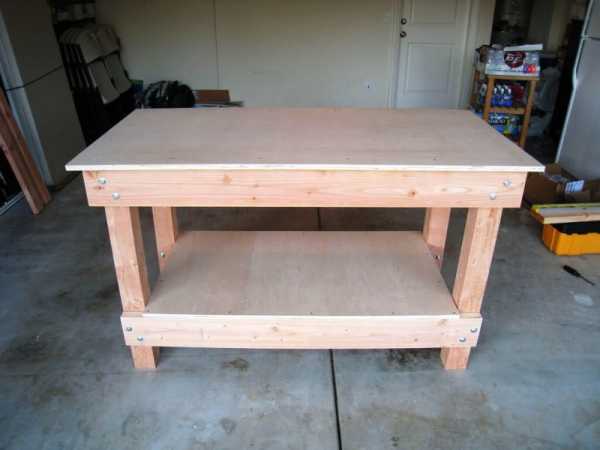

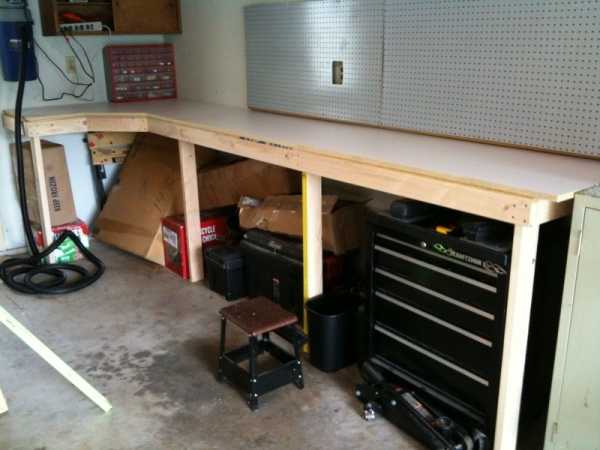

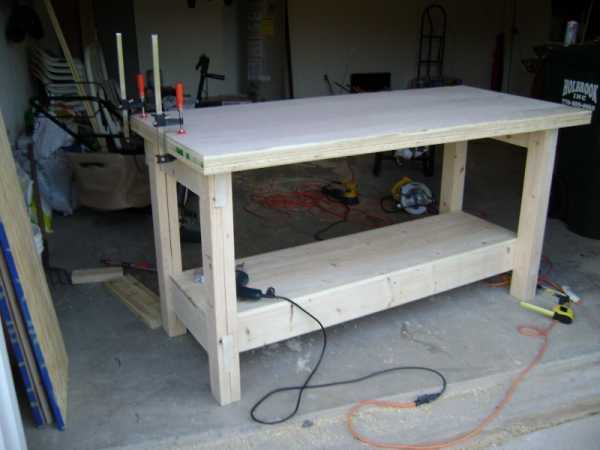

Простой стол верстак своими руками

Возможно, вы профессионально не занимаетесь столярным делом, но даже для изготовления обычных домашних поделок можно соорудить такой простой стол верстак своими руками, пригодится в любом случае. Конструкция, как видите, очень простая, но вполне надежная для небольших столярных работ.

Источник фото www.wilkerdos.com/2014/01/diy-workbench/#prettyPhoto

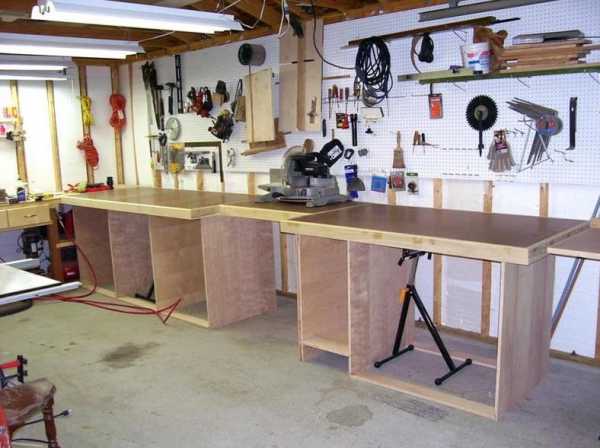

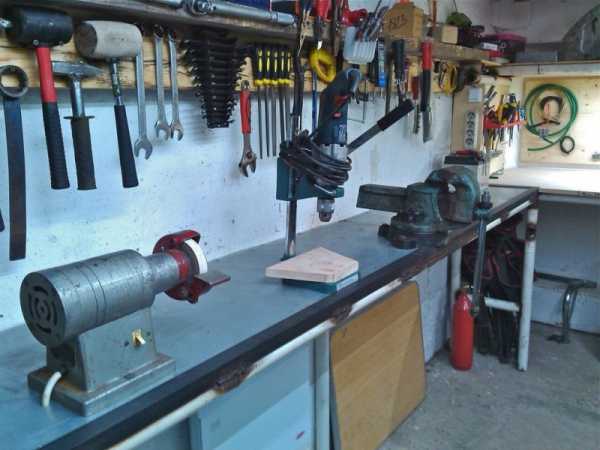

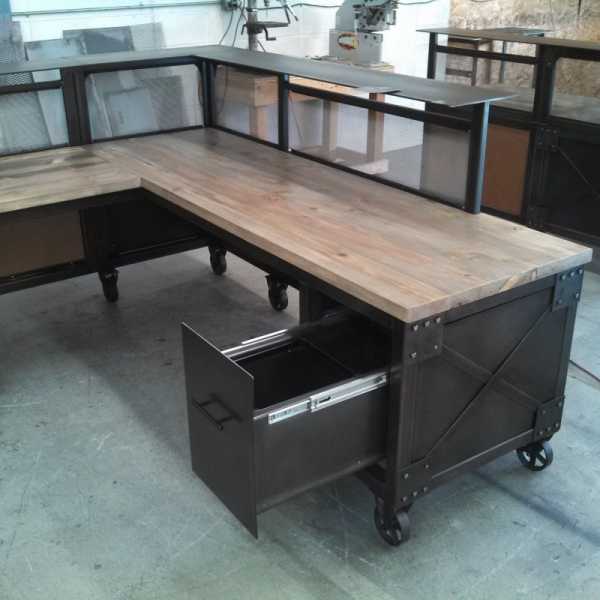

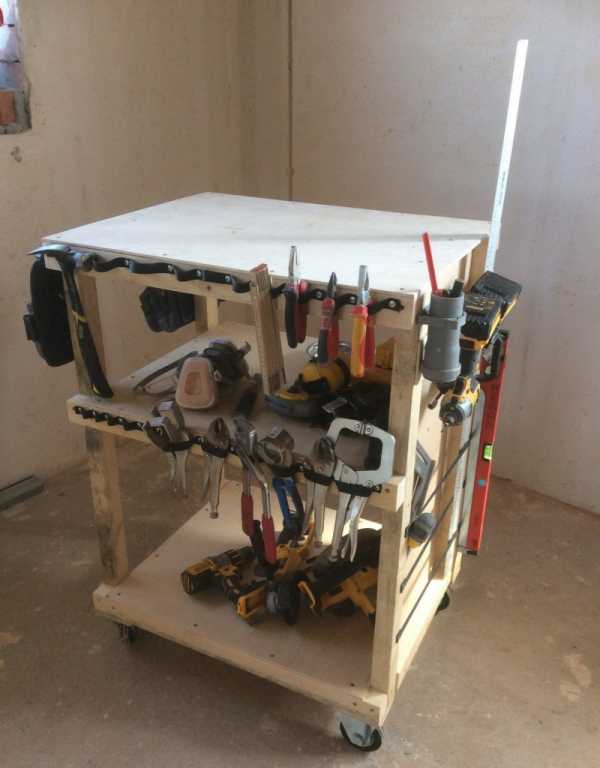

Верстак универсальный своими руками

Большинству из нас рабочее место необходимо только для того, чтобы иногда отремонтировать стул или сколотить полку на кухню. Поэтому часто в качестве верстака служит табуретка или кухонный стол, а инструменты, которыми редко пользуемся, порой хранятся в самых неожиданных местах.

Короче, вам необходимо надлежащее место для работы и хранения инструментов, то есть универсальный верстак, и здесь вы можете узнать, как его изготовить своими руками. Ваше рабочее место должно иметь ключевые качества, такие как прочность, жесткость рабочей поверхности, мощности для проводных инструментов или зарядных устройств, полки для хранения инструментов и аксессуаров, а также колесики для мобильности. Для надежности все упорные соединения укрепляются металлическими кронштейнами, а также в раму под столешницей добавляется третья горизонтальная перекладина по центру. Коробка столешницы снизу закрывается листом фанеры. Может показаться странным, но такой дизайн также способствует улучшению жесткости рабочей поверхности. Обратите внимание, что колесики крепятся между ножками стола, чтобы сбалансировать нагрузку. Коробку удлинителя прикручиваете под козырьком столешницы. Универсальный верстак готов.

Источник фото www.artofmanliness.com/2012/04/04/how-to-make-a-work-bench/

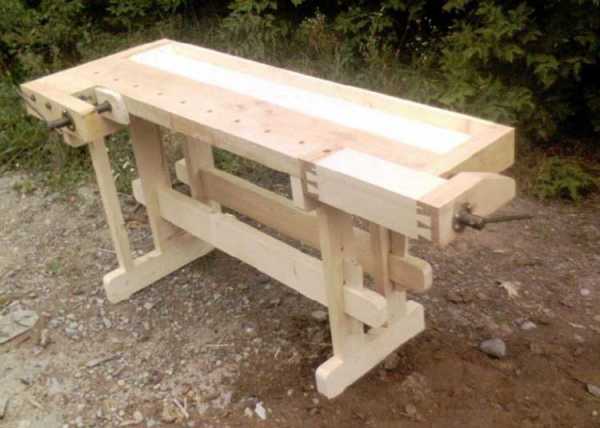

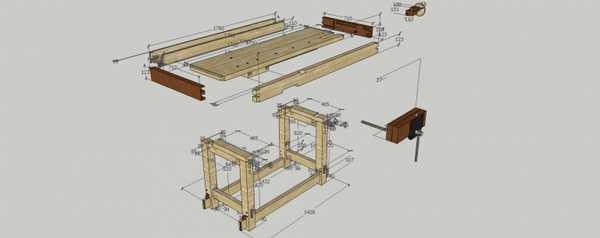

Еще вариант верстака, схема

только здесь соединения «ласточкин хвост»

Источник фото 2x4woodworking.com/workbench-stol-stolarski-z-bukowych-schodow/

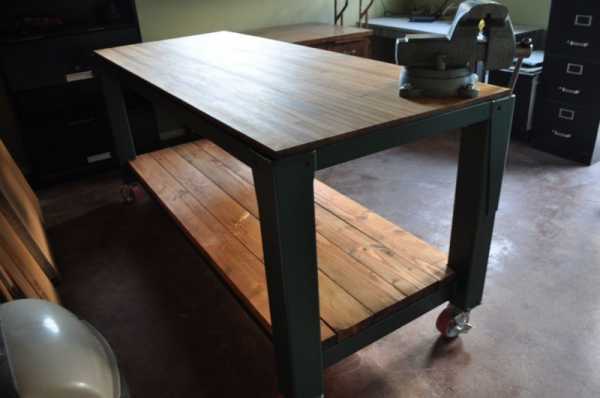

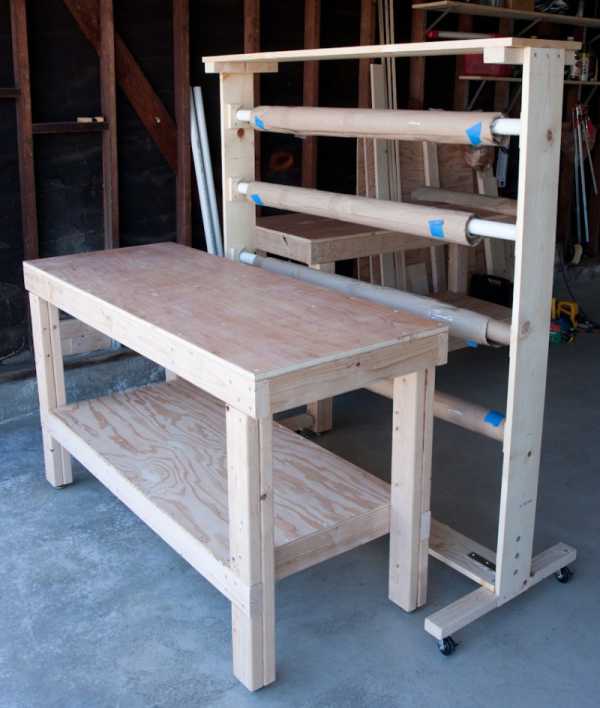

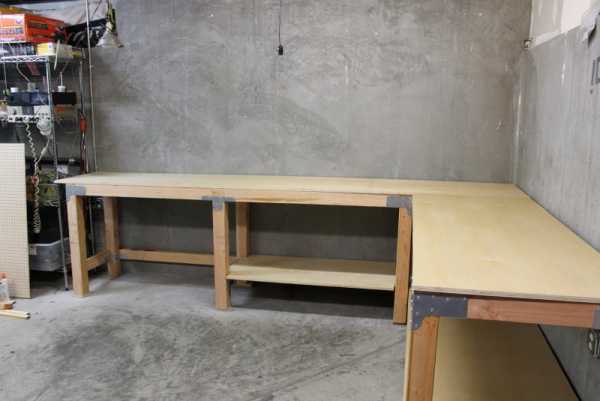

Столярный стол своими руками

Экономный вариант – столярный стол своими руками. Для изготовления необходимы доски для каркаса, практической из любой древесины, бруски для ножек и перекладин и два листа фанеры. Порядок сборки такой же, как обычного стола, только для жесткости необходимо добавить дополнительные доски и усилить столешницу. На рабочую поверхность неплохо положить лист оргалита, удобно в том плане, что по необходимости его можно менять. Под столом можно пристроить мобильный ящик для инструментов.

Источник фото mainavi.ru/dom/verstak-svoimi-rukami/

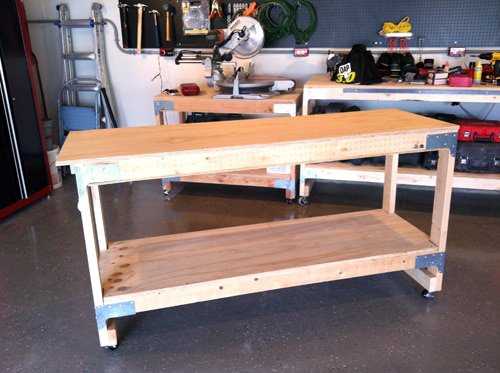

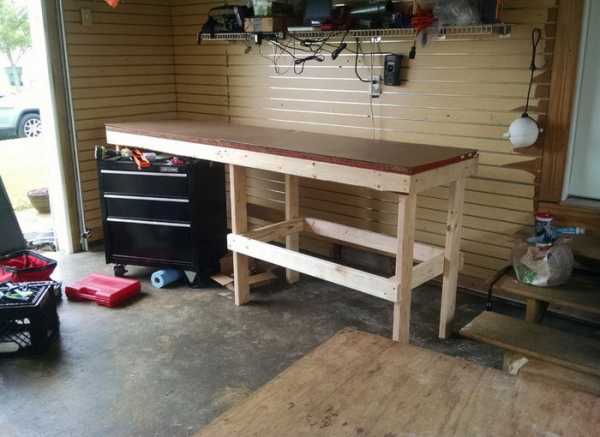

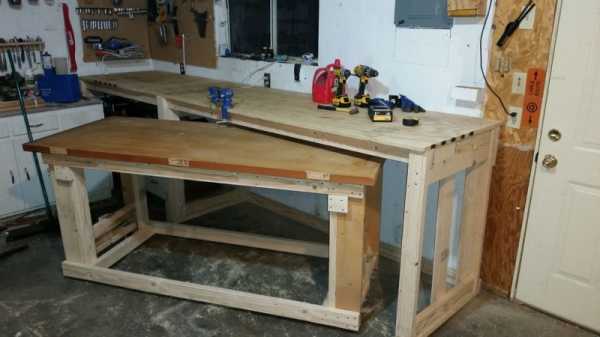

Вот еще похожий пример, длинный столярный стол из досок 2×4, это если вам нужно что-то стабильное и достаточно прочное. Хотя по стоимости он дешевле и крепче, чем вы можете купить. В инструкции на сайте автора вы можете ознакомиться с поэтапным процессом о том, как реплицировать этот проект и даже прочитать несколько советов о том, как сэкономить много времени!

Процесс изготовления детально показан на пошаговых фото.

www.novamett.ru

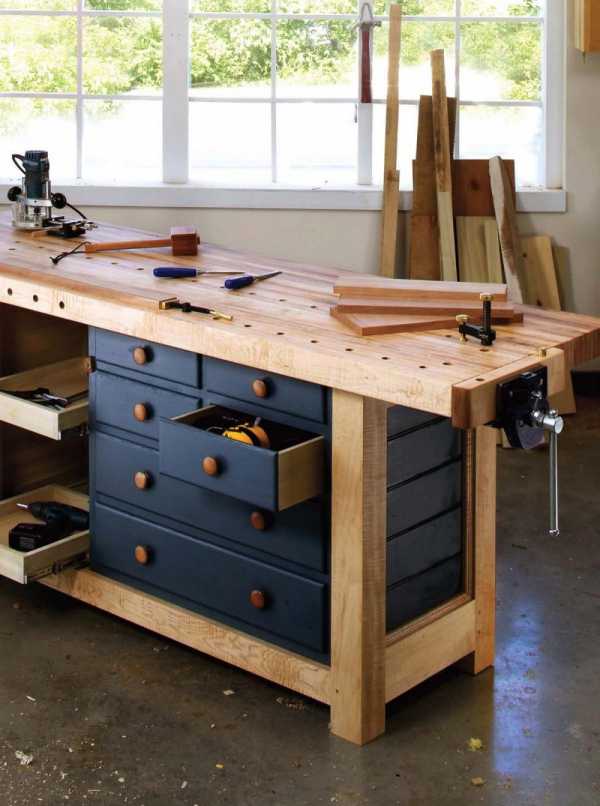

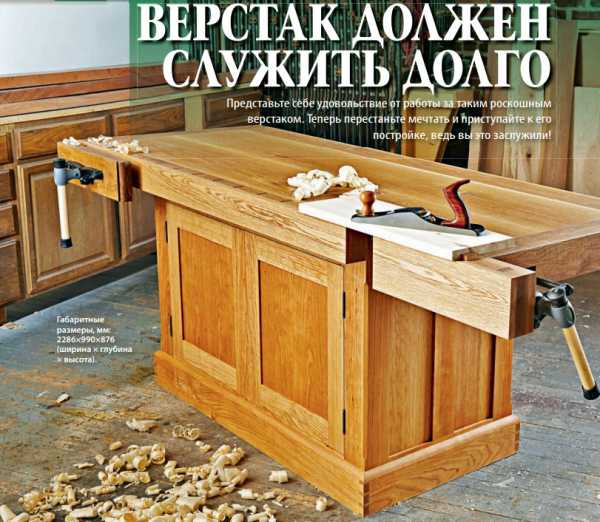

Как сделать столярный верстак своими руками с чертежами

Первым делом — крышка

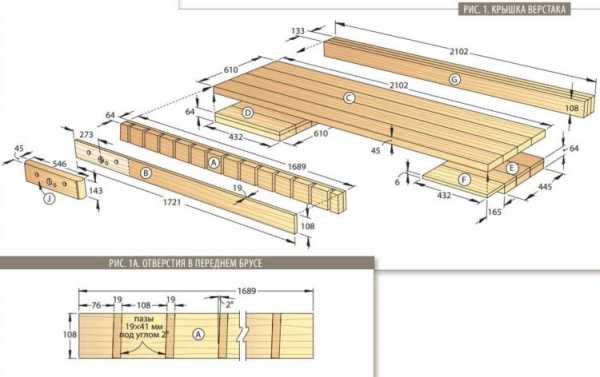

1. Склейте из нескольких слоев передний брус А и острогайте до окончательных размеров (рис. 1 и 1а). Затем отфрезеруйте в нем пазы шириной 19 и глубиной 41 мм (рис. 1а, фото А и В).

Краткий совет! Не склеивайте детали фрезерного приспособления- шаблона, а скрепите их только шурупами. Шаблон снова потребуется для выборки пазов в блоке задних тисков, который шире, чем передний брус крышки.

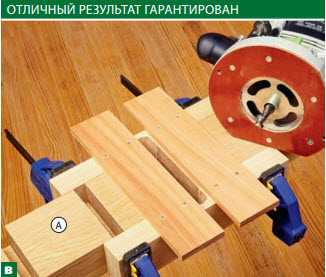

Из пары обрезков толстой доски и материала толщиной 12 мм соберите простое приспособление-шаблон для фрезерования под углом 2° пазов, которые станут отверстиями для верстачных упоров.

Фрезеруя пазы в переднем брусе с помощью 12-миллиметровой спиральной фрезы и 19-миллиметровой копировальной втулки, удаляйте материал понемногу, постепенно увеличивая глубину.

2. Выпилите накладку В и приклейте ее к переднему брусу, выровняв правые торцы деталей. Тщательно удалите выдавленные излишки клея.

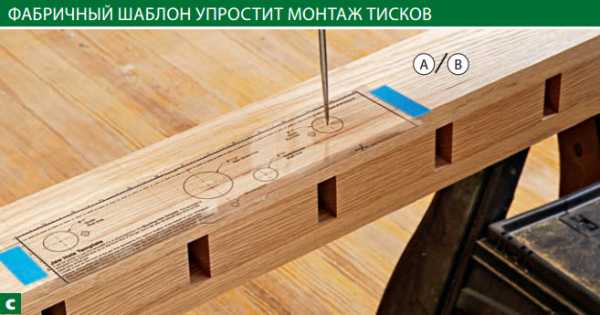

3. По шаблону, который обычно поставляется в комплекте с передними тисками, разметьте и просверлите отверстия для штанг (фото С, рис. 1).

Расположите монтажный шаблон так, чтобы отверстия для тисков не пересекались с отверстиями для верстачных упоров в переднем брусе A/В. Наметьте центры отверстий шилом.

Примечание. В этом проекте используются передние и задние тиски Lee Valley. Они отличаются хорошим качеством изготовления, плавностью работы и поставляются с подробной инструкцией по установке.

4. Теперь изготовьте щит крышки С, нижние накладки для передних D и задних Е тисков, проставку F и задний брус G. Приклейте накладки, задний брус, проставку и передний брус к крышке (рис. 1).

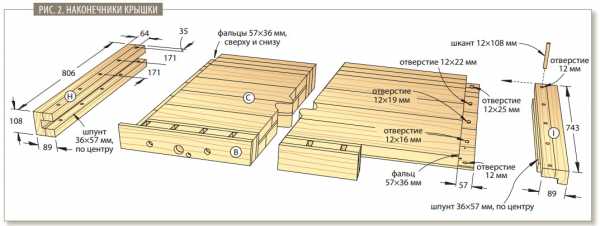

5. Изготовьте левый и правый наконечники Н, I (рис. 2). Сформируйте вдоль одной грани наконечников шпунты шириной 36 и глубиной 57 мм и просверлите 12-миллиметровые отверстия.

Краткий совет! Чтобы быстро сделать чистые и аккуратные шпунты, удалите большую часть материала пазовым диском, а затем зачистите стенки и дно с помощью фрезерного стола.

6. Отфрезеруйте на торцах крышки А-G с обеих сторон фальцы шириной 57 и глубиной 36 мм (фото D), чтобы сформировать гребни, которые вставляются в шпунты наконечников Н, I.

Используйте наконечник в роли направляющей для фрезерования фальцев на крышке. Будьте аккуратны, чтобы не задеть фрезой переднюю накладку В.

7. Наденьте на гребень левый наконечник Н, придвинув его к передней накладке В. Правый наконечник I выровняйте с передним краем щита С. Разметьте центры 12-миллиметровых отверстий (фото Е). Снимите наконечники и с помощью шила наметьте другие центры, сместив их на 1,5 мм ближе к плечикам гребней (фото F). Проведите параллельные линии, отступив 6 мм в обе стороны от каждой метки, оставленной шилом, чтобы расстояние между линиями было равным 12 мм.

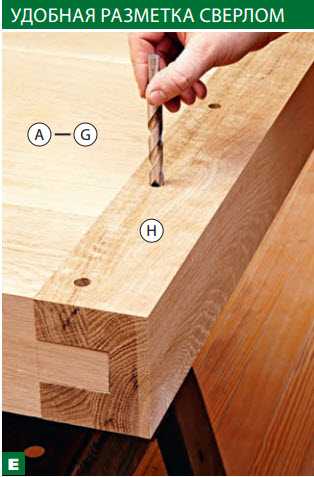

Используйте острие 12-миллиметрового сверла, чтобы перенести центры отверстий в наконечниках Н, I на гребни крышки.

Сдвиньте центры отверстий на 1,5 мм ближе к плечикам гребня, чтобы, вбивая шканты,плотнее стянуть наконечник с крышкой.

Тонким круглым рашпилем обработайте все отверстия, кроме первого. Не заходите за параллельные линии, чтобы детали стыковались плотно.

8. Просверлите по разметке 12-миллиметровые отверстия. Затем, начав со второго отверстия (считая от переднего края крышки), увеличьте его на 2 мм в обе стороны, не выходя за параллельные линии, чтобы получился овал длиной 16 мм. Проделайте то же самое с другими отверстиями, увеличивая длину каждого следующего на 1,5 мм в обе стороны (фото G, рис. 2). Это позволит крышке изменять свою ширину при сезонных колебаниях влажности. В правом наконечнике I сделайте вырез 57×165 мм вровень с низом проставки F и торцом нижней накладки Е.

9. Наденьте наконечники Н, I на гребни и закрепите 12-миллиметровыми шкантами из твердой древесины, вбивая их в отверстия без применения клея. Отпилите выступающие концы шкантов вровень с верхними и нижними гранями наконечников.

Краткий совет! Чтобы облегчить монтаж наконечников, возьмите шканты увеличенной длины и сделайте на их концах сужения.

Добавьте тиски

1. Из обрезков соберите раму, которая будет ограничивать зону перемещения фрезера при выборке углубления в нижней накладке D для передних тисков (фото Н). Разметьте углубление так, чтобы оно располагалось на расстоянии 70 мм от переднего края крышки, а его середина совпадала с центром большого отверстия для винта тисков.

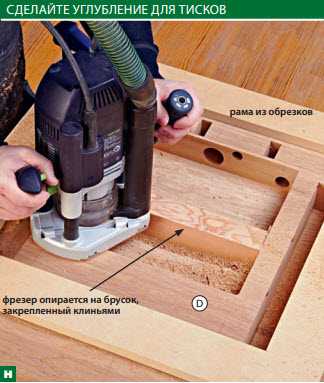

Используйте 12-миллиметровую фрезу с восходящей спиралью, чтобы выбрать углубление размером 57x305x406 мм для механизма тисков. Переставляйте по мере необходимости обрезок, поддерживающий фрезер.

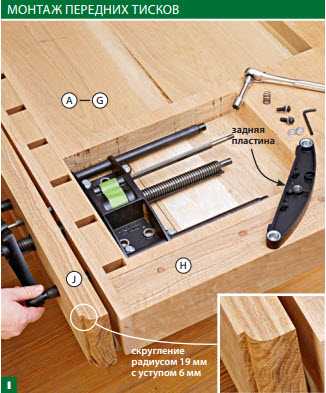

Отделите заднюю пластину, чтобы вставить механизм тисков на место. Затем снова установите ее, и операцию можно считать завершенной.

2. Выпилите блок J для подвижной губки передних тисков. Просверлите в блоке отверстия, разметив их по шаблону, который использовали ранее, расположив его так, чтобы левый торец блока был выровнен с левым краем крышки.

3. Отфрезеруйте вдоль торцов подвижной губки J скругления с уступом и прикрепите передние тиски к крышке, следуя указаниям инструкции (фото I). Установите на место штатную ручку-рычаг.

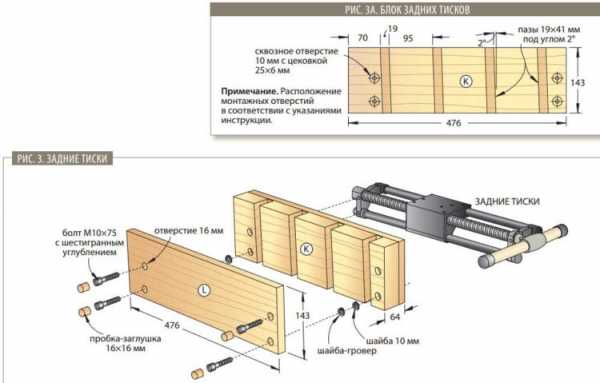

4. Выпилите по указанным размерам блок К для задних тисков. Переделайте фрезерное приспособление, которым пользовались раньше, и сформируйте в блоке пазы шириной 19 и глубиной 41 мм под углом (рис. 3 и 3а).

5. Выпилите накладку L для задних тисков. Просверлите в блоке К 10-миллиметровые сквозные отверстия с 25-миллиметровыми цековками (рис. 3 и За). Прижав накладку струбцинами к блоку, наметьте на ней центры отверстий 10-миллиметровым сверлом через отверстия блока. Затем просверлите в отмеченных точках отверстия диаметром 16 мм. Примечание. Наш метод немного отличается от описанного в инструкции и требует применения шайб и заглушек, не входящих в комплектацию тисков. Действуя так, мы спрятали головки болтов под пробками-заглушками, а не оставили их на виду.

6. Приклейте накладку L к блоку К (фото J) и тщательно удалите весь выдавленный клей из отверстий для верстачных упоров.

Точно совместите отверстия блока К с отверстиями накладки L. Чтобы не тратить много времени на удаление излишков клея, нанесите его равномерно тонким слоем.

7. Прикрепите собранный блок K/L вместе с механизмом задних тисков на место, следуя указаниям инструкции. Закройте головки болтов пробками-заглушками и установите штатную ручку-рычаг.

Изготовьте верстачные упоры

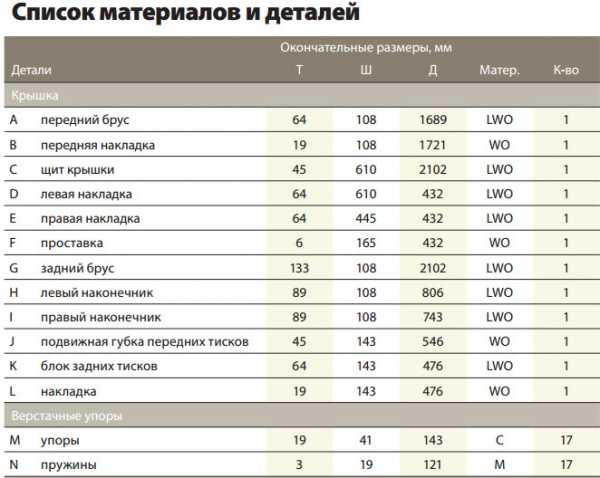

1. Выпилите по указанным в «Списке материалов» размерам 17 упоров М и 17 пружин N. Для упоров мы выбрали древесину вишни, так как она долго сохраняет требуемую прочность, не оставляет вмятин на деталях, а ее цвет хорошо контрастирует с древесиной белого дуба из которой сделана крышка верстака. Для пружин подойдет плотная и упругая древесина, например кленовая.

2. Чтобы придать упорам требуемую форму, сделайте копии шаблона, увеличив их в 2 раза. Затем приклейте к упорам пружины. Проверьте, как собранные упоры вставляются в отверстия, и подгоните их, если требуется. Они должны выниматься и утапливаться без большого усилия и при этом оставаться на нужной высоте. Чтобы больше узнать о них, прочтите статью «Верстачные упоры», опубликованную в этом номере журнала.

Переходим к основанию

Примечание. Прежде чем приступить к изготовлению, измерьте и запишите размеры углубления на нижней стороне крышки. Верх основания-шкафа должен плотно вставляться в это углубление. Если его не удается вставить, потребуется подогнать его размеры к углублению или расширить края углубления для окончательной сборки.

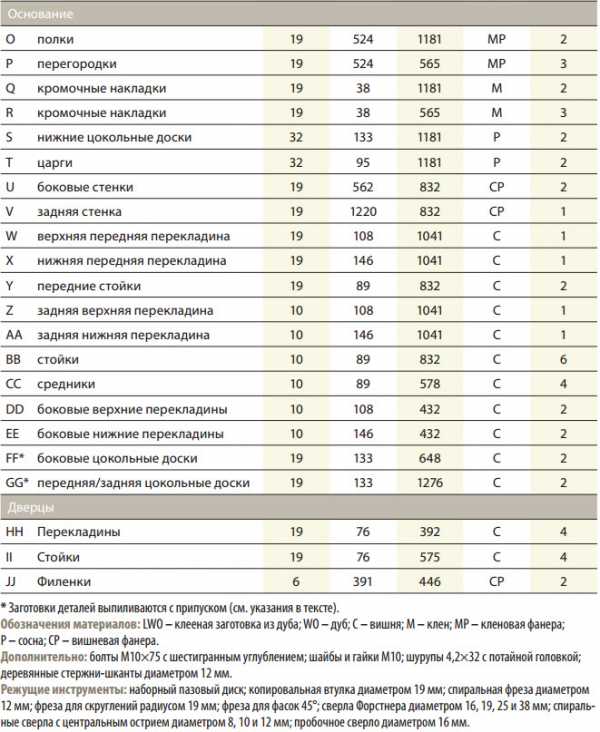

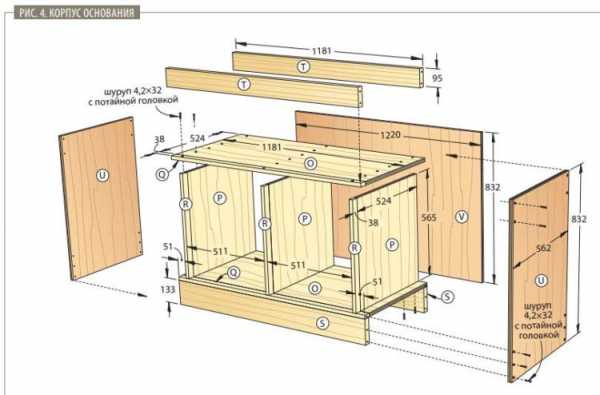

1. По указанным в «Списке материалов» размерам выпилите полки О, перегородки Р и кромочные накладки Q, R. Приклейте накладки к полкам и перегородкам (рис. 4). Затем приклейте полки O/Q к перегородкам P/R и дополнительно закрепите шурупами.

2. Выпилив цокольные доски S и царги Т, приклейте их к сборке полок с перегородками O-R.

3. Из 19-миллиметровой фанеры, облицованной шпоном вишни, выпилите боковые и заднюю стенки U, V. Сначала приклейте на место боковые стенки, закрепив дополнительно шурупами, затем добавьте заднюю стенку, применяя для ее крепления только клей.

4.  Примечание. Проверьте размеры собранного корпуса перед выпиливанием перекладин, стоек и накладок и убедитесь, что их длина, указанная в «Списке материалов», соответствует вашему проекту. Советуем выпилить детали W—GG с небольшим припуском по длине, а затем подогнать их по месту.

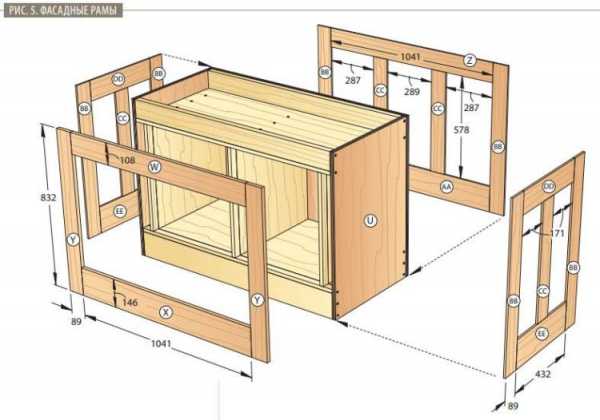

Выпилите верхнюю и нижнюю перекладины W, X, а также стойки Y (рис. 5). Приклейте верхнюю и нижнюю перекладины к основанию спереди, затем добавьте стойки.

5. Теперь выпилите задние перекладины Z, АА, стойки ВВ, средники СС и боковые перекладины DD, ЕЕ. Приклейте нижнюю заднюю перекладину АА и средники к задней стенке V (фото К). После этого приклейте на место заднюю верхнюю перекладину и стойки, затем боковые нижние перекладины со средниками к боковым стенкам и, наконец, верхние боковые перекладины и стойки.

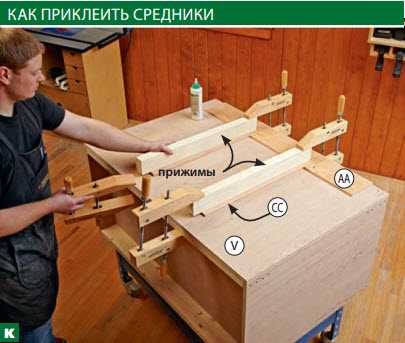

Используйте пару толстых брусков с ровной гранью, чтобы плотнее прижать средники СС к задней стенке.

6. На углах корпуса отфрезеруйте 10-миллиметровые фаски, заканчивающиеся у стыков перекладин со стойками (рис. 6).

Прежде чем соединить цокольные доски, нужно опилить скосы на приклеенных сверху рейках. После этого можно приступить к фрезерованию скруглений.

7. Из 19-миллиметровых вишневых досок выпилите боковые, переднюю и заднюю цокольные доски FF, GG указанной длины с припуском около 3 мм по ширине. Затем отпилите от верхнего края каждой цокольной доски рейку сечением 19×19 мм и пометьте детали, чтобы установить их на место в дальнейшем. Наконец, изготовьте соединения «ласточкин хвост», чтобы скрепить цокольные доски (рис. 6а). Примечание. Если вместо шипов «ласточкин хвост» вы решили сделать простые соединения па ус, выпилите цокольные доски указанной ширины (без припуска) и не отпиливайте от них сверху рейку.

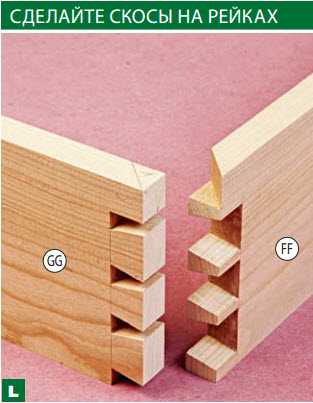

8. Опилите скосы на ус только на рейках для боковых цокольных досок, не укорачивая их. Приклейте каждую из них к соответствующей детали, от которой она была отпилена. Затем приклейте рейки без скосов к передней и задней цокольным доскам. Сделайте скос только на верхней части передней и задней цокольных досок так, чтобы они плотно соединялись с боковыми цокольными досками. Грань скоса должна быть рядом с линией разметки, а точного сопряжения деталей можно добиться подгонкой, удаляя материал понемногу (фото L). Затем отфрезеруйте 19-миллиметровое скругление с 3-миллиметровым уступом вдоль верхнего края всех цокольных досок.

9. Приклейте цокольные доски к основанию. Возможно, для их крепления придется использовать шурупы или гвозди, если вместо соединений «ласточкин хвост» вы сделали на их концах скосы.

Добавьте дверцы

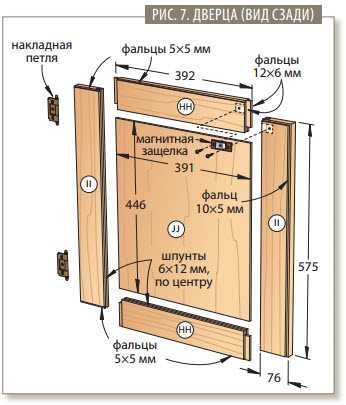

1. Выпилите перекладины НН, стойки II и филенки JJ указанных размеров (рис. 7).

2. Сделайте шпунты шириной 6 и глубиной 12 мм по центру внутренних кромок всех стоек и перекладин. Затем сформируйте шипы толщиной 6 и длиной 12 мм на концах перекладин.

3. Соберите дверцы, склеив вместе стойки, перекладины и филенки. Когда клей высохнет, проверьте, как вставляются дверцы в проем основания, и подгоните их, если требуется. Затем отфрезеруйте фальцы 5×5 мм на верхних и нижних ребрах дверок с внутренней стороны, а также фальцы 10×5 мм на стойках, где нет петель. Эти фальцы оставляют достаточно места между дверцами и корпусом для установки магнитных защелок.

Прикрепите дверцы к корпусу с помощью накладных петель и установите на место магнитные защелки.

Опустите крышку на основание

1. Пригласите трех приятелей крепкого телосложения, чтобы с их помощью поднять тяжелую верстачную крышку и положить на основание. Фиксировать ее нет необходимости — благодаря массивности и точной подгонке она хорошо удерживается на месте.

2. Установив новый верстак в мастерской, сразу же приступайте к следующему проекту, и теперь вы сможете получить еще больше удовольствия от времени, проведенного в мастерской!

Возможно, Вас заинтересует:

stroyboks.ru
