Чертежи верстака столярного своими руками: чертежи, размеры, инструкция по сборке

чертежи, размеры, инструкция по сборке

Домашние мастера подготавливают собственное рабочее место с особой тщательностью. От этого зависит качество изготавливаемых изделий. Немаловажную роль играет в этой ситуации столярный верстак. Он помогает не только упростить, но и ускорить творческий процесс. Существуют некоторые отличия данного вспомогательного оборудования в зависимости от способов эксплуатации и от обрабатываемого материала.

Конструкционные факторы

Обычно для работы с деревянными заготовками используют верстак из дерева. Применять его для металлических изделий вряд ли удастся, так как он обладает низкой прочностью. Усилить конструкцию и повысить сопротивляемость нагрузкам помогает внешняя обивка из металлического листа. Укрытая столешница способна прослужить дольше и ухаживать за ней самому значительно проще.

Чем лучше обработана столешница или защищена от повреждений, тем дольше прослужит станок

Под каждого плотника и решаемые им задачи подбирается инструментарий соответствующих габаритов. На них оказывает влияние такие факторы:

• параметры помещения, где планируется его ставить;
• необходимость в дополнительных местах хранения, шкафчиках, полках и пр.;
• наличие мест фиксации стационарного оборудования, например, тисов, шаблонов и др.;
• возможность подключения электроприборов: наждака, сверлильного станка, болгарки.

Собранный верстак своими руками из подручных материалов может быть чаще всего однотумбовым или двухтумбовым. Первый вариант получится компактней, поэтому он будет востребован в небольших гаражах или домашних ремонтных мастерских. Второй вариант уместен при профессиональном использовании оборудования.

Подручный инструмент будет размещаться в удобных местах в спецдержателях, зафиксированных на защитных экранах с сеточной перфорацией.

Востребованы как одноместные модели, где предполагается работа одного человека, так и многоместные, за которыми умещаются несколько специалистов. Второй вариант редко применяют для высокоточных операций.

Крышка столешницы может быть деревянной, закрытой листовым железом или полностью металлической из листа 3-10 мм. При этом она будет выдерживать нагрузку 1,5-3,0 т в зависимости от выбранных параметров устройства столярного верстака.

Наличие металлического листа для гаражного верстака окажется дополнительной защитой от агрессивных сред, к которым относится бензин, дизельное топливо, масла и пр. Их действие будет минимизировано на деревянные элементы.

ВИДЕО: Каким должно быть рабочее место столяра

Комфортная высота

Размеры обеспечивают высокую степень эргономики, что позволяет быстро справляться с задачами и не тратить силы впустую. Особое внимание нужно уделить расстоянию от пола до верхней плоскости столешницы. Высота столярного верстака оказывает влияние не только на производительность, но и на технику безопасности.

Высота подбирается таким образом, чтобы мастер не сутулился, но и не держал руки выше пояса

Оптимальные параметры рассчитываются исходя из физиологических значений пользователя. Базовым значением является расстояние от уровня пола до локтя работника. Наиболее комфортным является параметр, при котором локоть и напильник располагаются в одной горизонтальной плоскости.

В среднем для людей ростом 1,7-1,8 м высоту столешницы подбирают на уровне 75-90 см от пола. Желательно делать так, чтобы работник во время процесса не сутулился.

Назначение и функционал

Перед тем, как сделать столярный верстак своими руками, стоит учесть, что он будет использоваться не только для работы с помощью ручного инструмента (ножовок, напильником, лобзиков и пр. ), но и для работы электромеханизированным оборудованием (дрели, электрофуганки, электролобзики и др.). Чертеж верстака содержит точные размеры следующих элементов:

• Рабочая поверхность. Изготавливается из прочных пород деревьев, а толщина досок подбирается не ниже 50 мм. Предпочтительней использовать плотные фактуры, которыми обладает дуб, граб или даже бук. Такой подход сведет к минимуму текущий износ материалов. Применяется сборная конструкция таким образом, чтобы при необходимости можно было менять отдельные элементы.
• Передняя часть. Формируется с небольшим выступом так, чтобы обеспечить навешивание одних тисов на небольшой длине или двух экземпляров для более длинного верстака.
• Опоры являются неотъемлемой частью сделанного верстака своими руками, чертежи при этом позволяют делать их из более мягких пород, например, из сосны. Устойчивость повышается с помощью монтажа продольных планок.
• На фото видно, что в подверстачном пространстве могут присутствовать полки с выдвижными или глухими ящиками. Внутри складывается электроинструмент или полезная мелочь.

Удобно, когда под столом есть полки и ящики для инструментов и расходников

Передняя часть оснащается технологическими отверстиями, которые используются для удержания струбцин, клиньев и иных крепежных принадлежностей. Тыловая часть рабочей зоны оснащена спецуглулением. Здесь оказывается подручный набор мелочей, включая фурнитуру.

Разновидности столярных верстаков по типу установки

Собранный столярный стол своими руками относится к одному из типов:

Стационарный

Все составные части жестко соединены между собой и не предназначены для разбора. Рама имеет значительный вес, способный выдерживать большую нагрузку. Востребован для частых работ с крупными заготовками.

Мобильный

Столешница редко превышает габариты 70х80 см. Площадка используется для одних тисов, масса которых не более 30-35 кг. Нижняя часть каркаса собирается из металлических элементов, опускающих центр тяжести и обеспечивающих устойчивость системе. Востребован для мелкого ремонта.

Складной

Собран на резьбовых соединениях и используется сезонно или время от времени. При необходимости можно сложить, чтобы не занимал места.

Как сделать верстак своими руками

Избавиться от расшатывания конструкции удастся с помощью жесткой фиксации деревянного верстак к полу. В ход идут анкерные болты и уголковые элементы с отверстиями. Также в некоторых случаях окажется полезным крепление не только к полу, но и к стене.

Столярный верстак, собранный своими руками

Пошаговый алгоритм состоит из следующих пунктов:

• Рама формируется из жестких деревянных брусьев. Сбивка и склейка проводится максимально плотно. Надежность конструкции помогает обеспечить наличие перемычек и царги. Высота установки их должна быть примерно на 40 см выше уровня пола. Вместо традиционных гвоздей предпочтительней использовать саморезы. Для усиления соединений под 90 градусов можно снаружи усиливать уголками. Клеевые узлы дополнительно стягиваются струбцинами.

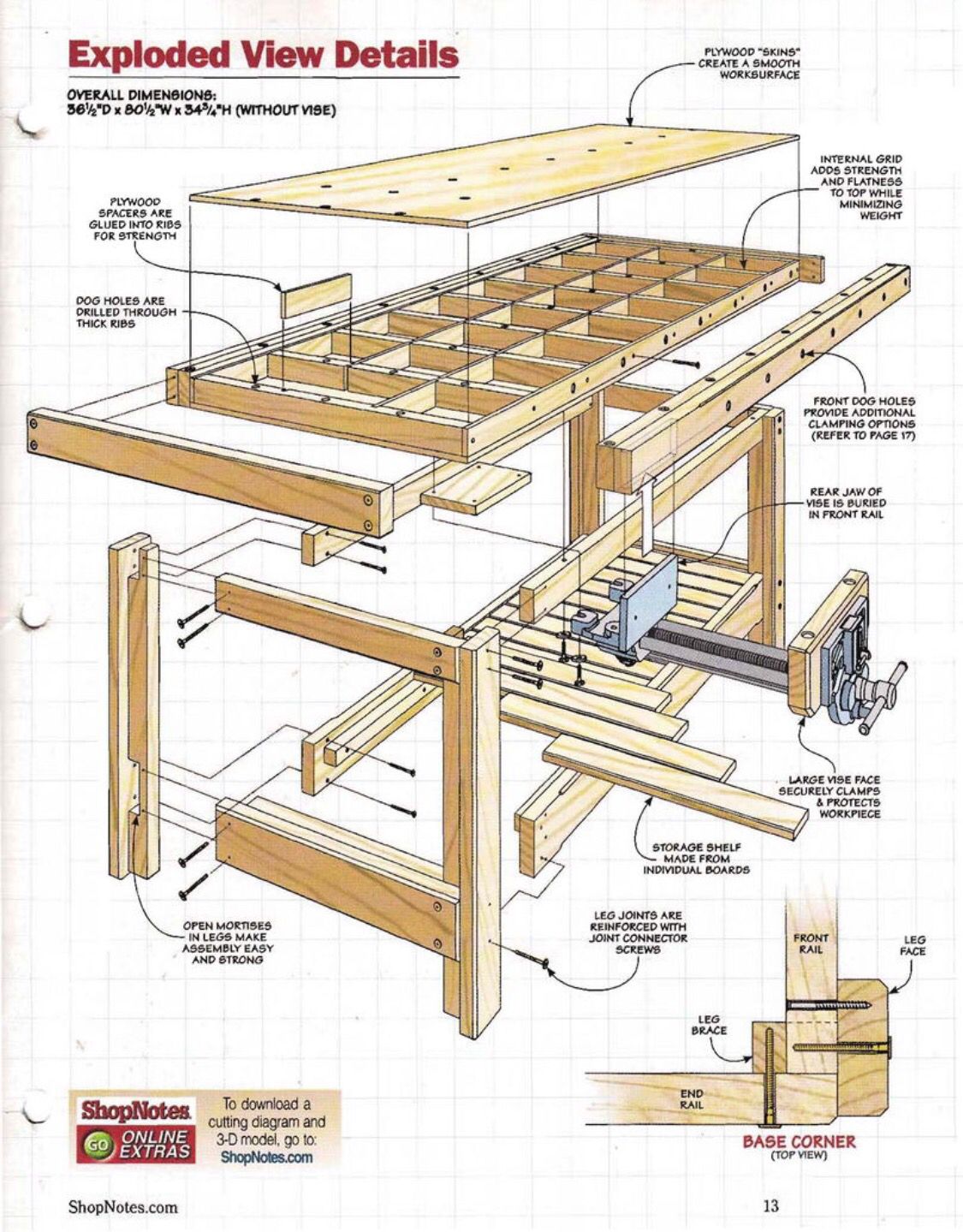

Чертеж станка

• Сборка столешницы проводится тщательно подогнанными досками по торцевым плоскостям. Отсутствие зазоров и щелей не даст возможности мусору и стружке забиваться в эти промежутки.

Для верхней подстолья нарезают доски нужной длины

С помощью саморезов собирают из досок раму, отмеряют по длинной стороне середину и прикручивают саморезами опорную планку 50х150 мм

Из брусков делают 6 опорных ножек, для чего крепят их к раме длинными саморезами и болтами

• Крепление столешницы осуществляется с тыльной стороны к раме с помощью специально набитых досок с пазами.

Для устойчивости по нижнему краю прикручивают к основе 4 планки 50х150 мм, на этих же досках уже после сборки можно поставить полку

Собранный каркас верстака

• Выровнять поверхность в итоге нужно шлифмашинкой или рубанком. Это избавить от нежелательного появления заноз. Верх необходимо обработать олифой, чтобы защитить поверхность.

Из фанеры или ОСВ-листа делают столешницу, которую крепят также саморезами. Для прочности основания и удобства работы столешницу накрывают листом оргалита

Готовый самодельный верстак

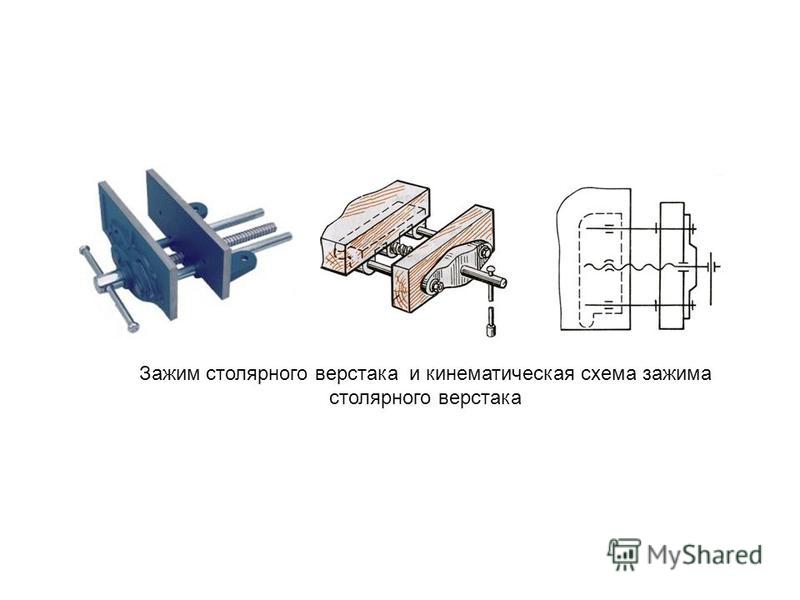

• Тисы стационарные или навесные монтируются после всех отделочных операций. Предварительно для стационарных моделей делают специальное углубление в столешнице, чтобы спрятать губки тисов в одну плоскость со столом. Под болтовые соединения высверливаются отверстия и делаются потаи для головок.
• Чертежи с размерами включают специальные упоры. Предпочтительней выбирать образцы, которые можно регулировать по высоте. Не стоит использовать для этого болты, так как они могут повредить заготовки.

Доработка стандартного верстака проводится самостоятельно под собственные нужды.

Самодельный столярный верстак

Обычно такие самоделки ставят в гараже или подсобных помещениях. Они, в отличие от деревянных, отличаются большей прочностью, устойчивостью и рассчитаны на продолжительное время работы.

Что понадобится:

• угловая шлифмашинка;
• электродуговая сварка с электродами;
• строительный уровень;
• лобзик;
• дрель и шуруповерт;
• линейка.

Чертеж металлического стола

Расходный материал:

• стальные уголки 50х50х4 мм и 40х40х2 мм;
• профиль 60х40х2 мм;
• полоса 40х4 мм;
• 2-метровые листы 750х2 мм;
• доски 50 мм;
• фанера или лист OSB для столешницы;
• направляющие для выдвижных ящиков;
• саморезы;
• нейтрализатор ржавчины;
• краска, грунтовка.

Порядок работ

1. По чертежу раскраивают профиль. Уголки будут использоваться в качестве усиления каркаса и фиксации столешницы. Полоса – для кронштейнов выдвижных ящиков.
2. Трубу свариваем по схеме — 2200 и 750 мм соединяют в прямоугольник, поверх приваривают уголок, чтобы в ложе легла столешница. Для увеличения прочности приваривают через каждые 4-5 см отрезки труб наподобие ребер жесткости.

Сборка каркаса

2. По краям приваривают опоры высотой 85-90 см и также закрепляют уголком или отрезками труб в качестве удерживающих перемычек.

С опорными ножками

3. По обеим сторонам приваривают направляющие для будущих ящичков.

Каркас под ящики

4. На верхнюю опору наваривают уголки, куда будут вставляться доски под столешницу

Окантовка из уголков

5. Приваривают уголок 2,2 м и 4 уголка по 95 см для обрешетки под установку инструментов.

Силовая панель

6. Каркас усиливают стальными шинами, которые привариваются по всему периметру (24 штуки). Отдельно дрелью в полосе делают отверстия для крепежа боковых и задней стенки.

Усиленный каркас

7. Из фанеры нарезают заготовки под ящики и собирают их саморезами. Количество зависит от формы стола и для удобства специалиста

Фанерные ящики

8. Из полос делают основу под крепления кронштейнов и направляющих для ящиков.

Установка под ящики

9. Все швы зачищают, чтобы не было заусенец. Если на металле есть коррозийные участки, их обрабатывают металлической щеткой.
10. Верстак обрабатывают антикоррозийной защитой и окрашивают.
11. Доски вырезают болгаркой под каркас и вставляют так, чтобы по краям оставалось по паре миллиметров для возможного разбухания от влажности. Доски фиксируют саморезами. Верх закрывают фанерой. Для безопасности и удобства можно закрыть сверху оргалитом.

Распиловка досок

12. Ящики тоже покрывают лаком или краской, вставляют в салазки. Заднюю часть верстака зашивают фанерным листом.

Стол с ящиками

13. Финальный этап – установка инструментов и крючков.

ВИДЕО: Какие инструменты должны быть в столярной мастерской

Столярный верстак своими руками — как сделать, в том числе складной, чертежи с размерами и пошаговые действия + фото и видео

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

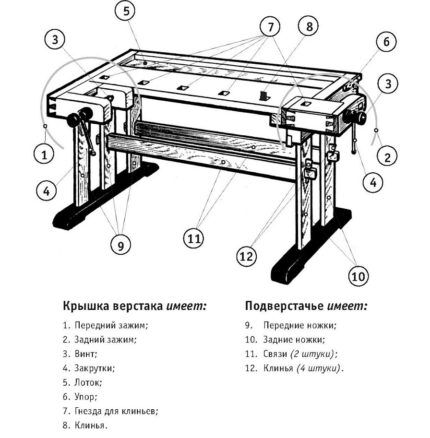

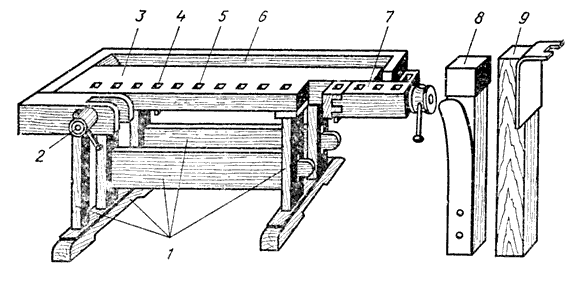

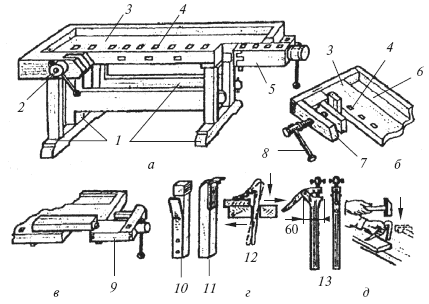

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка. Столярный верстак имеет следующую типичную компоновку:

• Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом. Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
• На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
• Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
• На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

• Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
• Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
• Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

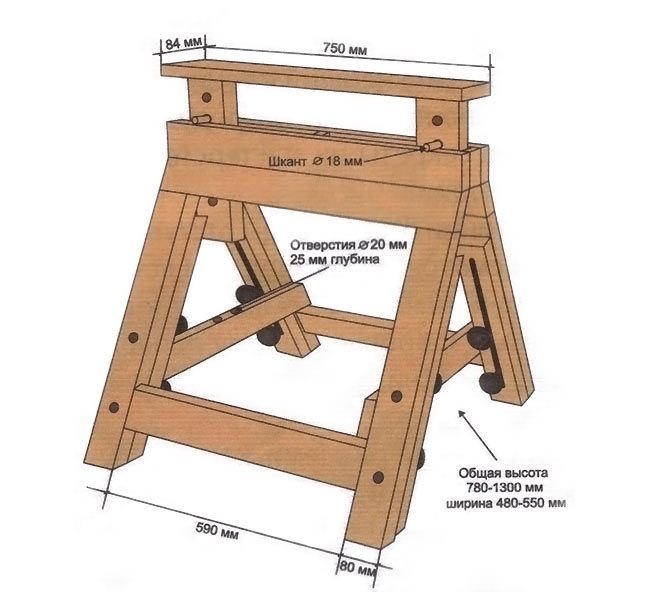

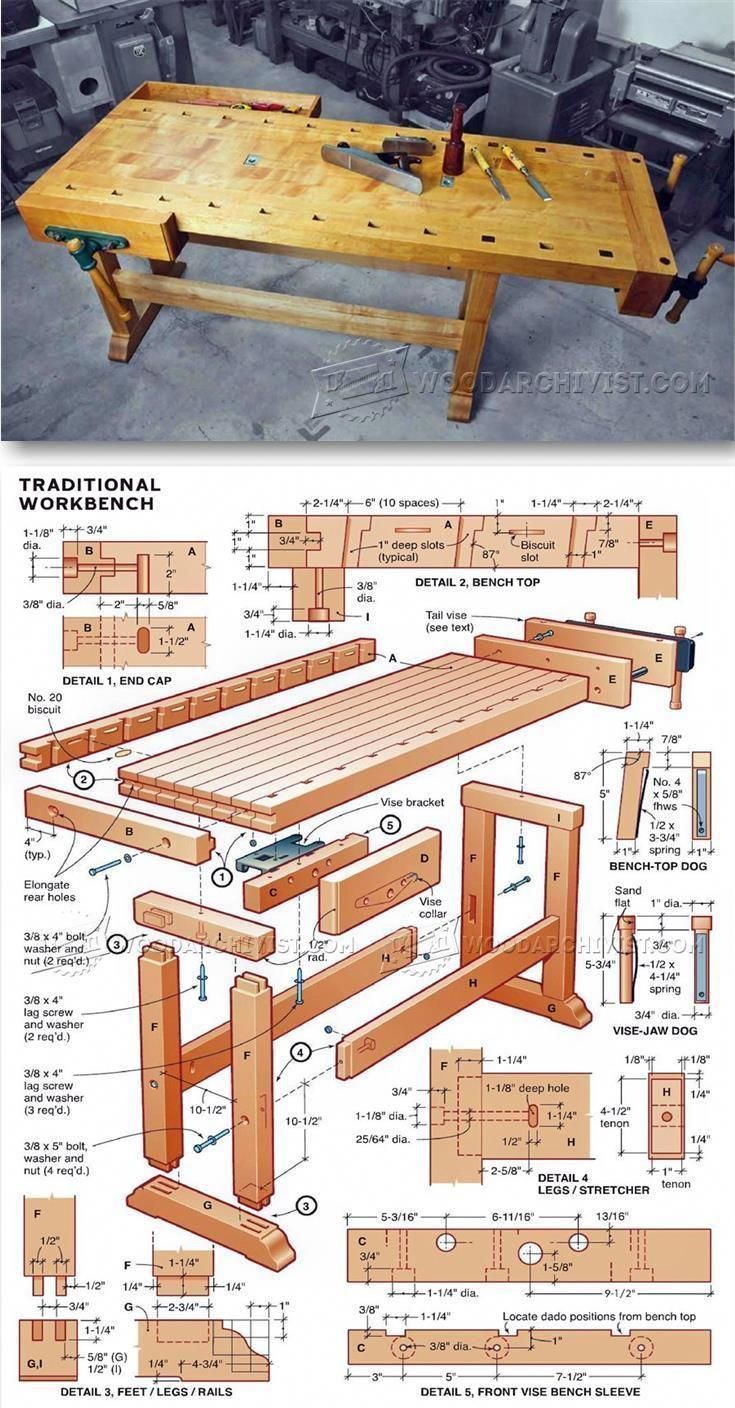

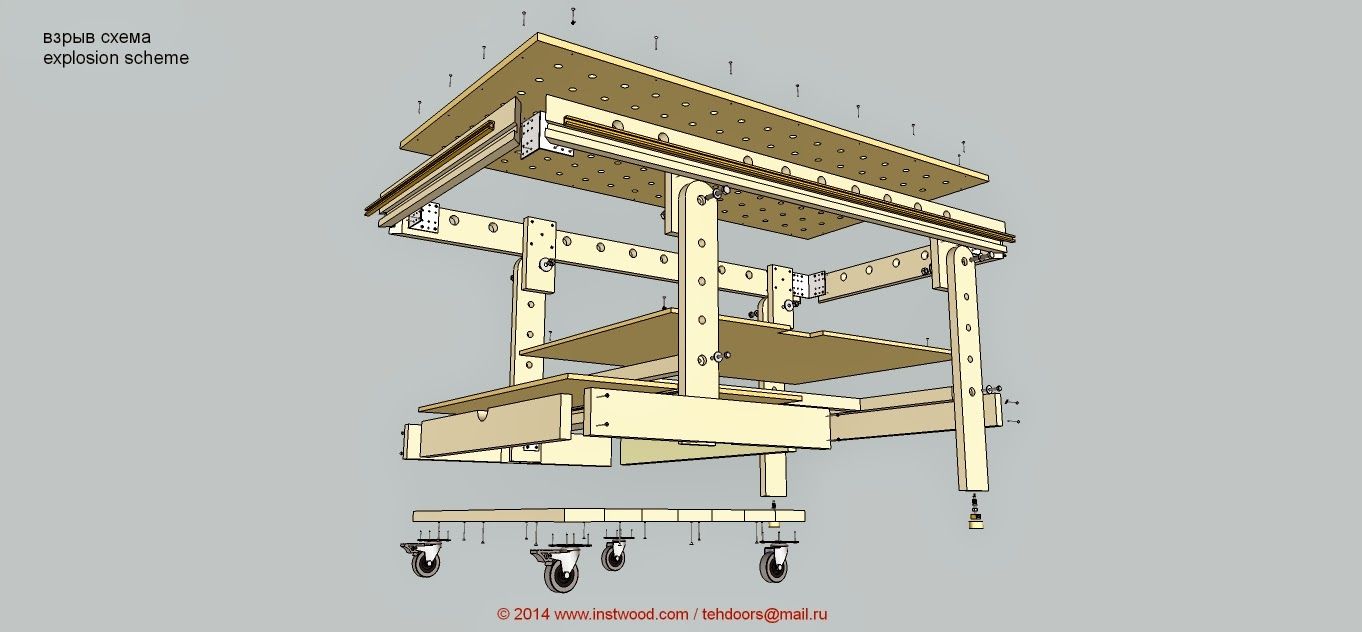

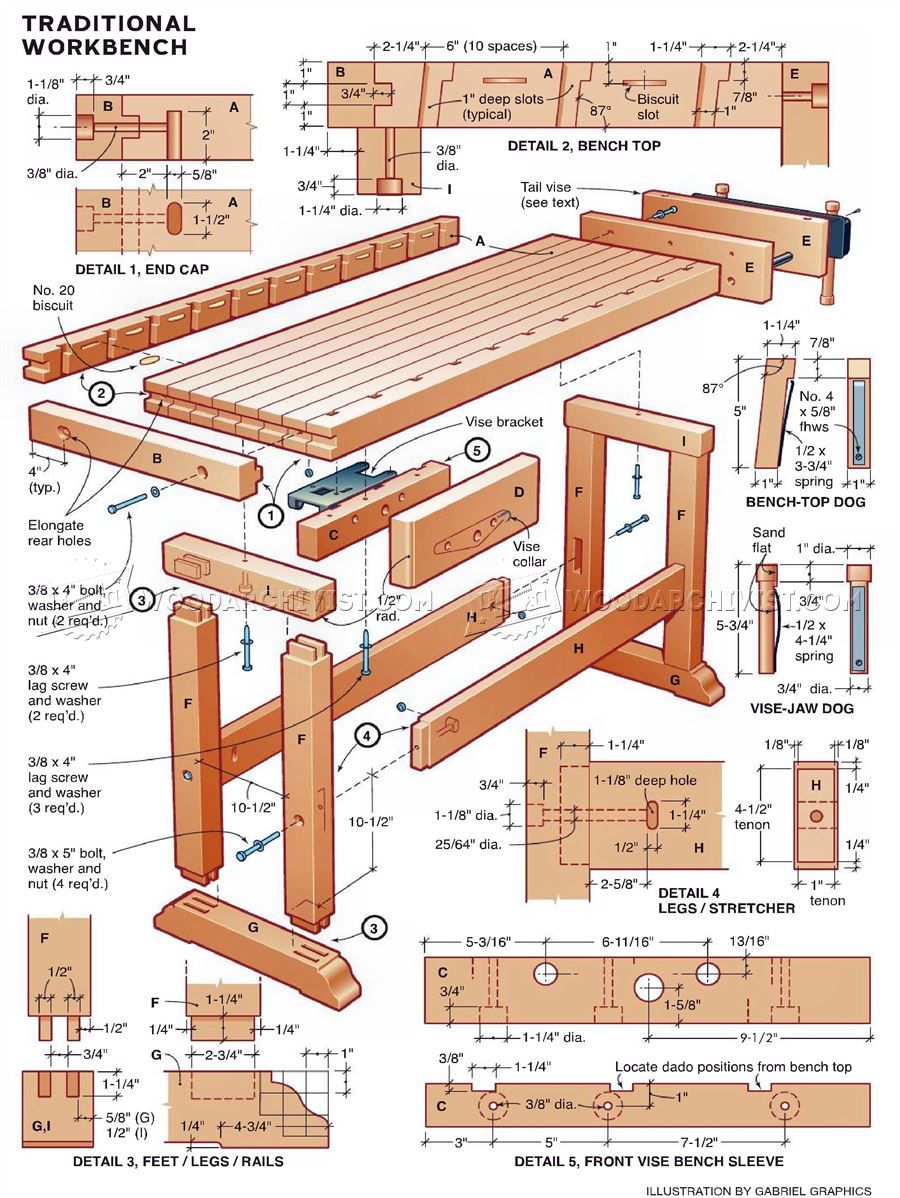

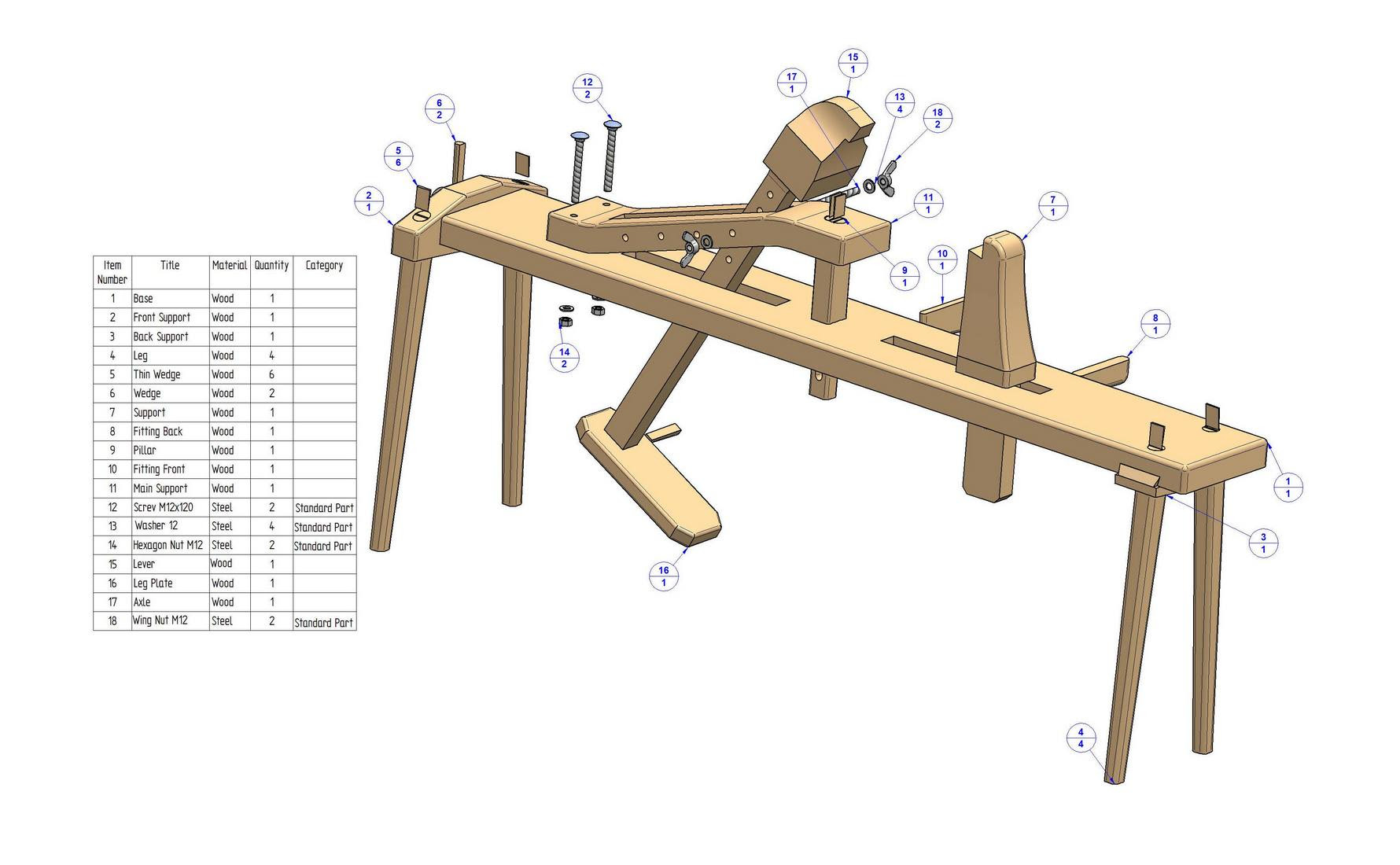

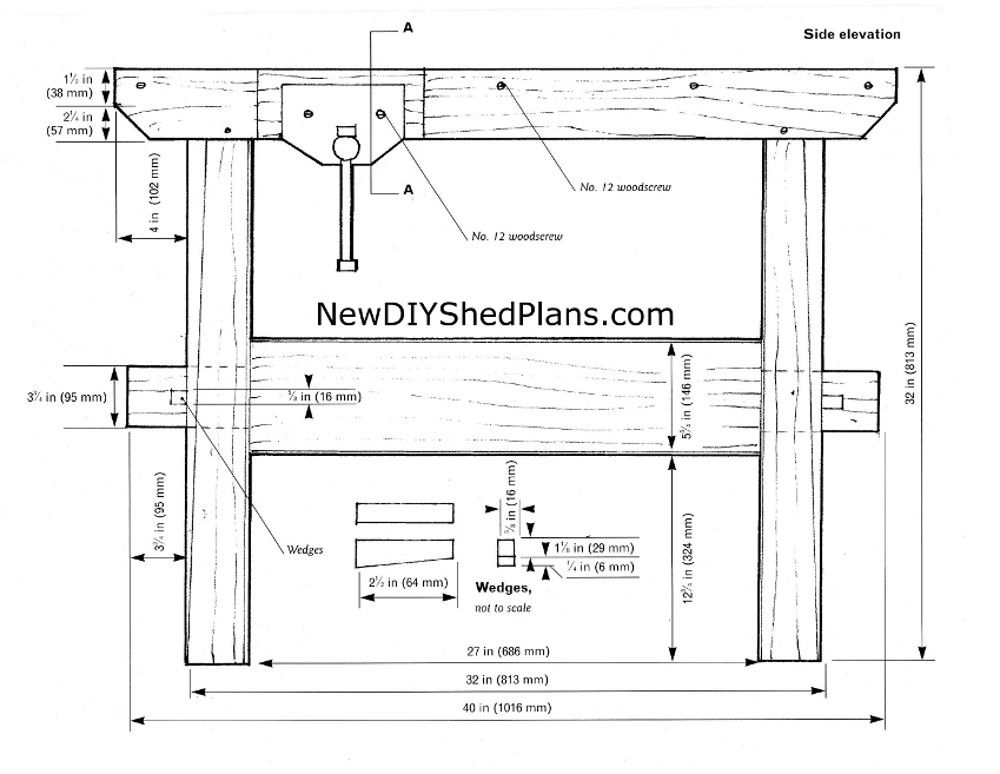

Фотогалерея: чертежи с размерами и обозначениями

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

   Основание представляет собой раму из брусьев

2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

   Доски крепятся к устойчивому каркасу

4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

   К поверхности верстака можно прикрепить тиски или пилу

6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

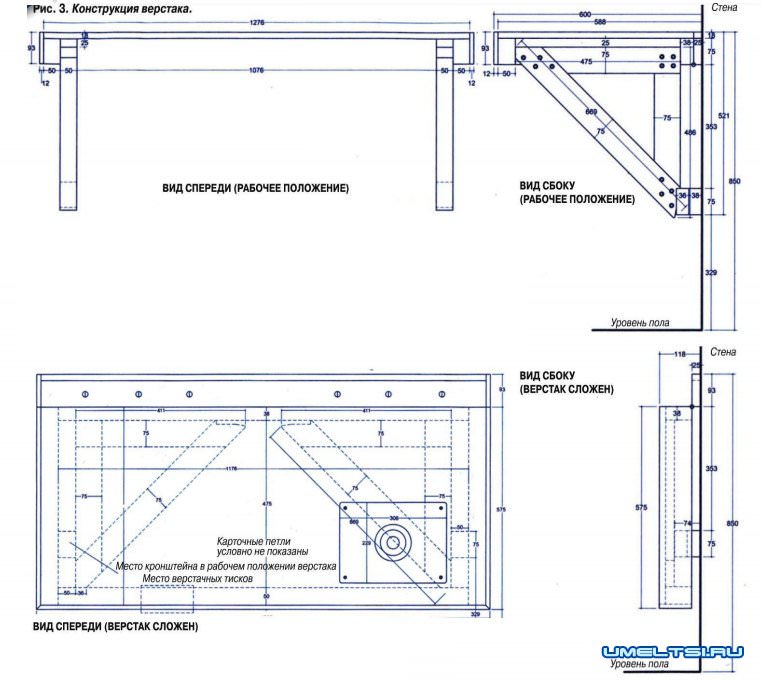

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Оцените статью: Поделитесь с друзьями!

верстак нужная вещь в хозяйстве

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с  максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака.  Сделать его по силам в домашних условиях.

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Преимущества создания верстака своими руками

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает  взять его напрокат. Но такое мнение ошибочно, особенно, если  он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него.  Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую  зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение  в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование  имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;
• саморезы по металлу;
• краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу  определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы  определят его размеры, материал и порядок изготовления.



Советуем присмотреться к столешнице у жены на кухне.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак  своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь  свободно  размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола.  Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Предыдущая

СтолыСтол с эффектом бесконечности — стильное решение для современного интерьера.

Следующая

СтолыЧем оттереть супер клей со стола

устройство и назначение, чертежи и изготовление своими руками, видео инструкция

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

1. Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

2. Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

3. На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

4. Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

1. Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

2. Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

3. Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

1. Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
2. В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
3. По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

1. В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
2. В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
3. Нужно будет установить две перемычки в середине столешницы и по две со всех сторон. Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
4. В зависимости от расстояния, между перемычками изготавливаются ящики.
5. Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
6. Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

Оцените статью: Поделитесь с друзьями!

Чертежи столярного верстака: все своими руками | Гараж Гараж

Столярный верстак (источник фото: Яндекс.Картинки)

Ставьте лайки и подписывайтесь на канал «tvoygarazh.ru» . Это позволит нам публиковать больше интересных статей.

Сегодня будет говориться про то, как сделать верстак столярный своими руками, чертежи, которые необходимы для сооружения, также будут упомянуты. Ведь каждый мастер, который привык к работе на дому, должен иметь удобное рабочее место. Почему именно самодельный вариант? Да все потому, что качественное европейское устройство стоит больших денег, а китайского производства носят дурную славу. Сделать столярный верстак своими руками не составит больших усилий, в отличие от слесарного верстака. Сконструировать слесарный верстак своими руками куда сложнее, так как он более функциональный и требует использования материалов, которые не будут впитывать различные масла.

Важные характеристики

По факту это обычный стол, который оснащен различными креплениями и местом под хранение инструмента. Высота верстака зависит от роста человека, который будет за ним работать. Стол должен быть удобным, чтобы работающий за ним не сутулился. При этом высота стола не должна быть слишком большой, работа с согнутыми в локтях руками весьма неудобна. Важным показателем является удобство, все крепления должны быть размещены определенным образом для комфортной работы. Оснащение стола зависит от задач, которые будут на нем выполняться.

Что касается ширины и длины, то здесь стоит отталкиваться от размеров мастерской. В идеальном варианте длина достигает порядка 2 м, а ширина около 1 м. Главным в вопросе определения размеров является удобное расположение в помещении и комфорт работающего человека. Верным и практичным решением станет сооружение ящиков под рабочей плоскостью верстака.

Верстак можно сконструировать двух типов: стационарный или сборный. Что касается слесарного верстака, то сборным он быть не может из-за своей массивности. Во втором случае верным решением станет выбор более легких и тонких материалов. Рекомендуется соорудить столешницу, которую можно легко открутить. А также монтировать складные ножки.

Столярный стационарный верстак (источник фото: Яндекс.Картинки)

Что касается расположения в мастерской, то рекомендуется выбрать место у окна. Это послужит дополнительным освещением. Над рабочим местом стоит установить светильник, рекомендуются лампы дневного света, так как от них глаза меньше устают.

Возле стола должны располагаться минимум 2 розетки для подключения электрооборудования. Запрещается оставлять незащищенными провода вблизи рабочего места.

Выбор материала

Первым делом стоит соорудить каркасную основу. На этом этапе нужно четко определить размеры верстака. Рекомендуется использование деревянного строганного бруса, для ножек 100 см на 70 мм, а для перемычек 100 см на 40 мм. Саму рабочую плоскость (столешницу) можно сделать из досок либо же использовать старую дверь. Рекомендуемым вариантом будет прибегнуть к ламинированному ДСП. В монтаже всей конструкции рекомендуется применять твердые и тяжелые породы дерева, такие как дуб и бук. Они придадут верстаку устойчивости, и работать на нем станет куда приятней и удобней. Для крепежной системы подбирают материал в зависимости от вида конструкции: стационарной или разборной. В основном используют: гвозди, саморезы, болты и гайки.

На любом верстаке должны находиться тески. Оптимальным вариантом будет установка сразу двух. Одни располагаются на короткой стороне верстака, справа. Их можно будет использовать для зажатия длинных заготовок. И также установить слева, у дальнего угла. Эти тески будут предназначены для зажатия коротких заготовок. Такое расположение максимально обеспечит удобство работы с различными заготовками. Рекомендуется выбирать тески с шириной губок не менее 175 мм.

Проведение монтажа

Верстак столярный своими руками сооружается в два этапа. На каждом из них должны присутствовать чертежи конструкции, где четко будут указаны все размеры. Пример можно увидеть на фото.

Верстак металлический сборный (источник фото: Яндекс.Картинки)

На первом этапе собирается каркасное основание, от которого и будет зависеть высота верстака. Само основание представляет собой раму из бруса, которая имеет максимальную жесткость. Для этого устанавливаются горизонтальные распорки, чтобы ножки стола не ходили. На перемычки можно установить ящики для хранения инструмента и материалов.

Сам брус основания крепится между собой по системе «шип-паз», все соединения надежно проклеиваются. Если нет возможности проклейки, то стыки стоит скрепить при помощи саморезов. Если планируется разборная конструкция, то для крепления лучше всего использовать металлические уголки. При изготовлении всех элементов стоит обращать внимание на чертежи и не отклоняться от них. Если верстак будет стационарным, то для большей устойчивости рекомендуется прикрепить его к стене. Это даст дополнительную жесткость.

При изготовлении столешницы стоит решить, из чего же она будет конструироваться: из отдельных досок или же из цельного куска ДСП. Если выбор пал на доски, то стоит придерживаться следующих рекомендаций. К доскам с нижней стороны крепятся три бруса, чтобы создать цельную конструкцию. Размер столешницы должен превышать размер основания на несколько сантиметров. При окончании работы столешница тщательно шлифуется, а после обрабатывается защитным раствором, например, олифой, после чего крепится к основанию. Рекомендуется крепеж на металлические уголки.

На следующем этапе крепятся все необходимые приспособления. Тески устанавливаются с торца верстака, под них стоит сделать углубления, чтобы зажимы после установки сравнялись с уровнем столешницы. Не рекомендуется располагать тиски у самого угла, так как он может быть сорван при сильном воздействии. Должна быть заранее разработана схема, на которой будет указано место, где будут расположены упоры. Напомним, что их стоит устанавливать из расчета удобства для рабочей руки мастера.

Слесарный верстак (источник фото: Яндекс.Картинки)

Как стало понятно, соорудить слесарный верстак своими руками куда сложнее, чем столярный. Но и второй вариант станет отличным выбором для домашней мастерской.

Ставьте лайки и подписывайтесь на канал «tvoygarazh.ru» . Это позволит нам публиковать больше интересных статей.

Читать еще: Разрабатываем проект дома с гаражом под одной крышей

Верстак своими руками (часть 1) + чертежи, фото и видео

Содержание статьи

1. Столярный верстак своими руками
2. Слесарный верстак своими руками
3. Металлический верстак своими руками

За окном — слякоть, кое-где даже снег и прочая осень, плавно переходящая в зиму, а Infosborka.ru все еще продолжает собирать полезную информацию, чтобы… Да просто так, на самом деле. Словом, встречайте первую часть советов про то, как делать верстак своими руками.

Столярный верстак своими руками

Определяемся с видом верстака и его размерами (так как мы делаем простой верстак, проблем с этим не будет)

Сначала измерьте свой рост. Если он в пределах 170-180 см, то высота верстака должна быть в диапазоне 70-90 см. Если вы меньше или выше, то высоту верстака подбираете таким образом, чтобы во время работы не сутулится.

Вот отличный способ это сделать: зажимаете ногой на полу один конец рулетки, становитесь ровно прямо, сгибаете руку в локте (ту, что свободная, а не занята рулеткой), обращаете ладонь этой руки к полу, второй рукой вытягиваете рулетку и смотрите, сколько вышло от пола до ладони. Полученный результат и станет высотой стола.

Далее вам надо измерить помещение, в котором вы собираетесь хранить (надеемся, еще и пользоваться) верстак. Эти размеры помогут вам выбрать длину и ширину верстака. Будет идеально, если уместится стол длиной 2 метра и шириной – 0.8-1 метр.

Специалисты рекомендуют внутри верстака установить ящики, где вы сможете хранить инструменты и материал для работы.

Определяем вид стола

Возьмите листок бумаги и запишите на нем все виды работ, которые собираетесь выполнять на верстаке. При этом обратите внимание на то, какой рукой вы пишите – она считается рабочей. Это тоже нужно учитывать, когда выдумываешь, какой вид должен быть у верстака.

Естественно, вы хотите, чтобы верстак был не только практичный, но и красивый (Вы ведь любите все красивое – иначе не женились бы на такой красавице). Но если эта красота не позволит закрепить на верстаке тиски и упоры, то ну ее к черту.

Выбираем материал для верстака и креплений

Для ножек и каркаса лучше использовать строганный брус. При этом для ножек нужно приобрести брус размерами 100х70 мм, а для перемычек – 100х50 мм.

Для столешницы подойдут любые ровные доски. Главное, чтобы их толщина была не менее 5 см. Также столешницу можно сделать из ненужной двери или ЛДСП.

Касательно креплений, тут стандартный вариант: саморезы, гвозди и гайки с болтами. Также не забудьте подобрать тиски для верстака.

Отличный вариант, если тисков будет два: первый вы будете крепить с правого боку для того, чтобы фиксировать длинные доски, второй – в передней части с левого края – он пригодится на случай, если надо крепить недлинные детали.

Изготовление верстака

Начинаем с основания. Оно делается следующим образом: соединяете ножки горизонтальными перемычками, а по длине соединяете царгой.

Оптимальное соединение, чтобы верстак получился крепким и стойким, — шип-паз. Предварительно пазы необходимо проклеить столярным клеем. И дополнительно все это дело надо скрепить саморезами – для надежности. При этом перемычки и царга должны располагаться от пола на расстоянии 40-50 см.

Отличный вариант, если вы сделаете основание таким, что одну его часть можно будет прикрепить к стене. От этого верстак станет еще прочнее и устойчивее.

Если вы решили делать под столом ящики, то их устанавливаете на царгу и перемычки.

Продолжаем со столешницей. Если вы использовали доски для изготовления столешницы, то они должны быть плотно соединены друг с другом. Иначе в образованные щели будет попадать мусор, пепел и бумажки с размерами, откуда достать их будет тяжело и травмоопасно (всегда есть риск в спешке стукнуться головой об столешницу).

При этом помните, что столешница должна быть несколько больше основания, чтобы за выступающие концы можно было крепить тиски и прочие инструменты или схватиться, если вы потеряете равновесие от радости при виде полученного на верстаке творения.

Доски для столешницы необходимо отшлифовать и обработать несколько раз олифой. Иначе не избежать вам заноз во время крепления досок и самой столешницы.

Доски крепите друг к другу таким образом:

• ставите на некотором расстоянии друг от друга три бруска
• поперек брусков укладываете доски как можно плотнее
• крепите саморезами доски к брускам

Заканчиваем, но не финишируем сборкой. Необходимо прикрепить столешницу к раме. Для этого воспользуйтесь металлическими уголками и саморезами.

Финишная прямая – крепим к столешнице тиски. Для этого:

• примеряете их к нужному месту (место – не должно быть самым краем, иначе он может обломиться под натиском тисков с тем, что в них закреплено)
• отмечаете места, где будут отверстия
• сверлите эти отверстия

Также под столешницу необходимо подложить фанеру и уже потом закрепить тиски, поэтому в фанере тоже делаете такие же отверстия.

• крепите тиски для верстака болтами и гайками

И вот деревянный верстак для столяра готов. Ну все, хватит им любоваться. Давайте уже начинайте на нем что-нибудь делать.

Слесарный верстак своими руками

Подготовка

Определяем размеры. Тут те же рекомендации, что и в первом случае: измерьте рост, чтобы определить оптимальную высоту, и помещение, чтобы определить оптимальную ширину и длину верстака.

Нарисуйте чертеж стола и продумайте, где будут располагаться необходимые элементы.

Особое внимание уделите тискам. Если вы чертили чертеж правой рукой, значит, вы правша. Тогда тиски надо устанавливать в левой части стола. Если же левой, то вы – левша, и тиски необходимо располагать с правой части верстака.

Также подумайте над тем, где вам будет удобно разместить клинья — верных помощников в обработке заготовок.

Еще один момент: если вы будете часто пользоваться лобзиком, то плюс к выше перечисленному надо определить место для дощечки, на которой вы будете пилить. При этом имейте в виду, что она должна выходить за край столешницы на 20 см. Именно благодаря такому расположению вам будет удобно пилить фанеру.

Процесс изготовления

Начнем с каркаса. Например, можно сварить металлические уголки или профильные трубы (но не в кастрюле, а с помощью сварки).

Нет сварочного аппарата? Тогда берите брусья из дерева (для ножек можно использовать заготовки сечением 10х10 см), пилите и соединяйте. Можете воспользоваться рекомендациями из части, где описывается изготовление столярного верстака.

Не забудьте про поперечины. Они не только сделают верстак крепче и устойчивее, но и послужат основой, на которую вы закрепите ящики для инструментов. Если ящики будут выдвижными, то нужно сделать два яруса поперечин: первый будет на расстоянии 10 см от пола, а второй – на уровне верхнего края ножек.

Далее под верхними поперечинами установите полозья (можно от компьютерных столов). И уже на них крепите ящики.

Приступаем к столешнице. Тут можно использовать тот же принцип, что и в первом случае. Однако для большей надежности на лицевую ее часть надо прибить металлический лист.

Полученный стол-верстак хорош тем, что его можно с легкостью установить на балконе.

Металлический верстак своими руками

Так как металлические предметы труднее поддаются обработке и подгонке, обязательно нужно перед началом работ нарисовать чертеж будущего стола.

А чтобы начертить этот чертеж необходимо знать размеры верстака. Слава богу, что вы читаете эту статью, так как мы уже два раза вам сказали, как это сделать.

Подготавливаемся к работе

Для изготовления каркаса приготовьте металлические уголки 40х40 толщиной 3 см. Если их нет, найдите профиля, сечение которых 30х50 мм. Еще вам потребуется металлическая полоса, чтобы можно было закрепить столешницы к каркасу.

Для того чтобы сделать столешницу, подготовьте доски толщиной 5 см. Эти же доски можно использовать для создания ниш или ящиков, где вы будете хранить инструменты.

Еще вам потребуется металлический лист (оцинкованный толщиной 2 мм) равный размеру столешницы, который вы прибьете на нее. Из такого же металла надо будет вырезать полосы, которые вы установите по краям столешницы, чтобы обезопасить себя и окружающую обстановку от искр.

Процесс изготовления

Делаем заготовки. В этом вам поможет рулетка и болгарка.

Соединяем ножки. Используем сварочный аппарат. Если полок под верстаком не будет, то крепите ножки ребрами жесткости. Они должны находиться на расстоянии 50 см от пола, либо на 10 см ниже верхних концов ножек. Также ребро жесткости необходимо установить по центру и одновременно вдоль верстака.

Делаем каркас для столешницы. Он должен быть равен размерам столешницы. А сама столешница должна выпирать от рамы, чтобы можно было крепить тиски.

Крепим каркас к ножкам, а к нему столешницу. Опять же сварочный аппарат вам в помощь. Потом устанавливаете защитный экран. Не забудьте приварить металлические листы для защиты от искр.

После этого железный верстак необходимо покрасить, чтобы он не заржавел.

Итак, сегодня вы узнали, как сделать столярный и слесарный верстак, а также верстак из металла. Также вы заметили, что по всей статье разбросаны фото и чертежи столов. Они вам обязательно пригодятся, поэтому не игнорируйте их. Теперь, чтобы не тратить время зря, прямо сейчас отправляйтесь искать материалы, а мы пока подготовим для вас вторую часть статьи про то, как сделать верстак своими руками. Хотя постойте… можете сначала посмотреть часовое видео на английском языке по изготовлению суперского верстака.

Столярный верстак своими руками — пошаговая инструкция

Верстак – это специально оборудованный стол, предназначенный для сборки различных изделий из дерева, металла и прочих материалов своими руками. Как правило, помимо рабочей поверхности, у верстака имеются: тиски и различные отсеки для хранения заготовок и инструментов. Также на верстаке можно обустроить специальный держатель, в котором можно размещать чертежи, это существенно облегчает работу мастеру. Ведь при сборке какого-либо изделия, как правило, требуется чертёж, и гораздо удобней, когда он находится перед глазами.

Виды верстаков

В зависимости от выполняемых работ верстаки можно разделить на три основных вида.

• Плотницкие верстаки. Подобный верстак представляет собой стол длиной в 6 метров и шириной от 1 до 1,5 метра. В зависимости от нужд плотника, на нём можно установить дополнительное оборудование, к примеру: электропилу, электро-рубанок или фрезу;
• Слесарный верстак. В отличие от плотницкого, подобный верстак выполнен не из дерева, а из метала. Рабочая поверхность у подобного верстака с трёх сторон огорожена бортами высотой 5-7 сантиметров. Это сделано для того, чтобы в процессе работы маленькие детали не терялись. Как правило, слесарные работы требуют намного больше инструментов, чем плотницкие. Следовательно, в подобном верстаке намного больше отделений под них. Как правило, ящики под инструменты расположены в тумбах, которые служат опорой для слесарного верстака. Также на рабочей поверхности верстака при необходимости устанавливаются тиски и прочие приспособления, которые требуются слесарю;

Слесарный верстак

• Столярный верстак. Данный вид верстака, как и плотницкий, изготавливается из дерева. Подобный рабочий стол обладает следующими размерами: длинна от 1,5 до 3 метров, ширина от 0,8 до 1,5 метра. Высота столярного верстака, как, впрочем, и плотницкого, со слесарным, регулируется в зависимости от роста человека, который за ним работает. Что очень удобно и позволяет в течение рабочего дня не перенапрягать спину, в случае если верстак сильно низкий, или же, наоборот, не тянуться или что-то подкладывать под ноги, если высокий.

Существует ещё несколько видов верстаков, которые классифицируются по конструкции и местам применения. Самые популярные виды приведены ниже.

• Складной верстак. Подобный рабочий стол используется в условиях ограниченного пространства, например, в частных гаражах, площадь которых, как правило, не сильно велика. Несмотря на свои компактные размеры, складной верстак имеет все необходимые крепления и опоры, при помощи которых возможно установить рабочие инструменты и приспособления, а также закрепить чертежи изготовляемых изделий. Складной верстак не имеет больших отсеков для хранения рабочего инструмента, поэтому их необходимо хранить отдельно;

Складной верстак

• Профессиональный верстак. Такой вид верстаков используется на предприятиях. Складной верстак снабжён именно теми приспособлениями, которые требуются для работы в определённой области. Имеются несколько инструментов, которые универсальны для всех видов работ, например, тиски или устройство для фиксации чертежей. Они присутствуют абсолютно на всех рабочих столах. Профессиональный верстак может быть складным или полноразмерным. Все зависит от размеров помещения;
• Школьный верстак. Подобный вид верстака многим знаком еще со времен школьных лет. Школьный верстак можно встретить в классе технологии в любой школе. Как правило, это маленький рабочий стол, который одновременно служит как партой, так и рабочим местом. В классе трудового обучения также можно увидеть и складной верстак, но только в единственном экземпляре. Он служит обучающим пособием, тогда как школьный имеется у каждого ученика и основные задания выполняются именно на нем. Школьный верстак оснащен отверстиями для установки опоры на требуемом расстоянии, также на нем имеются деревянные тиски, с левой или правой стороны. Школьный верстак не является профессиональным. Цель этого устройства – ознакомление с различными работами в плотницком, слесарном и столярном деле. Размеры, которыми обладает школьный верстак, невелики. Как правило, они равны парте, то есть 1-1,2 метра в ширину и 1,5-1,7 метра в длину. Несмотря на то что он довольно-таки маленький, на нем можно выполнять все основные виды работ, не связанные с высокой точностью исполнения.

Школьный верстак

Для использования в домашних условиях подойдет абсолютно любой верстак: как складной, так и маленький, и даже школьный при желании можно приспособить для своих повседневных нужд.

Верстак своими руками

Сконструировать столярный верстак своими руками не составит особой сложности для любого человека, который хоть раз сталкивался с работами по дереву. Настоящий же мастер и вовсе сможет сделать его за полдня. Для дома обычно изготавливается маленький компактный или складной верстак. Чертежи для изготовления верстака своими руками можно найти на многочисленных сайтах в интернете.

Столярный верстак своими руками изготавливается в несколько этапов.

Проектирование верстака

1. Первым делом, необходимо определиться с размерами будущего рабочего стола. Высота зависит от того, каким ростом обладает мастер, который будет за ним работать. Если рост человека составляет 165-180, высота рабочего стола должна варьироваться от 65 до 85 сантиметров.
2. Приспособления, устанавливаемые на верстак, выбираются исходя из работ, которые мастер будет на нем выполнять. Но абсолютно для всех рабочих столов необходимо сделать угловые деревянные тиски и несколько упоров. Также стоит учитывать, какой рукой работает мастер, от этого зависит, с какой стороны расположить тиски и прочие инструменты.
3. Ширина и длина будущего верстака зависят от свободного места, где он будет установлен. Идеальным решением станет длина 2 метра, а ширина 0,8-1 метр.
4. Также необходимо позаботиться о хранении различных инструментов и сделать в верстаке ящики для них.
5. При планировании верстака стоит учитывать, будет ли он стационарным либо же нет. Во втором случае его стоит максимально облегчить.

Схема верстака

Материалы

Для того чтобы сделать качественный верстак, необходимо правильно подобрать материалы.

1. Отличным решением станет брус, из него получится отличный каркас, рама и ножки.
2. Для изготовления столешницы отлично подойдет обрезная доска толщиной 50 миллиметров. Также при желании ее можно изготовить из старой ненужной двери или ДСП. Каждый мастер для подобных целей выбирает прочные породы древесины, например, бук или дуб.
3. Устройство столярного верстака также требует различных креплений. Их стоит подбирать с учетом, будет ли верстак сборным или разборным. Стоит запастись саморезами, гвоздями, гайками и болтами.
4. Также заранее стоит подобрать тиски для верстака. Оптимальным решением станет их установка с левого и правого бока. Не стоит подбирать огромные тиски, подойдут стандартные, с шириной губок 17,5 сантиметра.

Тиски

Сборка верстака

• Первым делом, каждый мастер, который берется за изготовление верстака, сооружает основание, представляющее из себя раму, скрепленную максимально жестко. Для этого между ножками верстака с каждой стороны имеется по две перемычки. Для большей устойчивости, мастер использует систему крепления «паз-шип». Как правило, для начала изготавливаются пазы и шипы, и только потом конструкция собирается воедино. Для тех, кто не сталкивался с плотницким и столярным делом, обязательно необходимы чертежи. В противном случае изделие может и не получиться. Отличным вариантом для стационарного рабочего стола будет его крепление к стене;
• После того как основание готово, стоит перейти к сооружению рабочей поверхности. Если она изготавливается из досок, их необходимо плотно подогнать друг к другу, таким образом, чтобы не было никаких щелей и отверстий. Даже маленький зазор между досками осложнит работу в дальнейшем, а именно, возникнут трудности с уборкой рабочего места. Размер рабочей поверхности должен на несколько сантиметров с каждой стороны превосходить основание. Когда столешница установлена на свое место, ее необходимо отшлифовать и покрыть олифой. Это поможет избежать травм при работе за верстаком;

• Теперь, когда рабочий стол полностью готов, к нему необходимо прикрепить все необходимые приспособления;
• Первым делом, устанавливаются тиски. Для них заранее следует подготовить углубление в торце столешницы. Губы тисков необходимо расположить вровень с верхней частью рабочей поверхности. Не стоит располагать тиски по углам. Они могут быть сорваны при значительно нагрузке;
• Кроме тисков, на любом верстаке должны быть упоры. Как правило, расстояние для расположения упоров всегда необходимо различное. Поэтому на всей длине и ширине столешницы параллельно тискам, с расстоянием в 10-15 сантиметров, стоит просверлить отверстия. Во время работы при необходимости в эти отверстия можно будет вбить клин, из которого получится отличный упор;

Верстак с отверстиями для упоров

• Также нелишним в обустройстве верстака будет маленький лоток, в котором при необходимости во время работы можно хранить мелкие детали изготавливаемого изделия. Отличным решением станет маленький ящик, закрепленный в дальнем углу верстака.

Как вы видите, нет ничего сложного в изготовлении верстака своими руками. Самостоятельно изготовленный рабочий стол сэкономит вам определенное количество денег. Также несомненным преимуществом верстака, сделанного своими руками, является простота его ремонта в случае поломки. Ведь вы его сделали сами, и поэтому отлично справитесь с ремонтом.

Главное, в изготовлении верстака пошагово следовать инструкции и чертежам. И тогда у вас несомненно все получится.

Автор: С. Розанова

27 прочных чертежей верстака DIY [Окончательный список] — MyMyDIY

Просторный, прочный, плоский верстак — жемчужина вашего домашнего рабочего места.

Если вы хотите построить такой, ниже мы составили список из 27 планов верстаков для самостоятельной сборки.

В списке есть несколько интересных вариантов.

№ 10 — сверхпрочная катящаяся конструкция; №18 — шикарный отполированный вариант с внутренними стеллажами; №7 — модульная конструкция, рассчитанная на жителей квартир; №11 разборный, №21 встроен в багажник автомобиля!

В этом списке есть множество интересных вариантов.Если это ваша первая сборка, мы видели, что опытные плотники рекомендуют для начала что-нибудь простое.

Прокрутите наш список ниже и нажмите кнопку «Просмотреть планы», чтобы получить доступ к пошаговым бесплатным инструкциям.

27 Планы верстака своими руками

1. Базовый чертеж рабочего места

Это подробное руководство дает четкие инструкции с использованием диаграмм и фотографий о том, как создать собственное рабочее место.

Используя только пиломатериалы, фанеру, циркулярную пилу, дрель и ленточную шлифовальную машину, вы можете создать что-то индивидуальное, соответствующее вашим потребностям и типу работы. Вы можете создать его, используя указанные точные размеры, или изменить их, если вам нужно больше или меньше места. Эта конструкция будет довольно тяжелой и неудобной для перемещения, поэтому рекомендуется построить ее там, где вы планируете ее использовать.

Может быть, вы даже создадите один из наших замечательных проектов DIY Toy Box!

СМОТРЕТЬ ПЛАНЫ

2. Простая идея рабочего места

Как заявляет производитель, это классическая конструкция, которая не изнашивается, проста в изготовлении и служит множеству целей.Если у вас есть циркулярная пила, пиломатериалы, дрель и шурупы, вы сделаете эту скамейку. Если у вас нет пилы, вы можете отрезать дерево нужного размера в магазине, в котором вы его покупаете.

Просто соберите верхнюю раму и каркас полок, соберите ножки, добавьте полку и верх и прикрепите спинку. Похоже, это отличное место для постройки скворечника своими руками!

СМОТРЕТЬ ПЛАНЫ

3. Красивая и практичная скамья пр.

.

Если вам нужен рабочий стол, который богато украшен и визуально привлекателен, но при этом полностью функциональный, это идеальный вариант для рукоделия.Дизайнер объясняет, что этот проект немного амбициозен, но совсем не невозможен, если у вас есть некоторые ремесленные навыки и настольная пила.

Это сделано из пихты Дугласа, балок LVL и фанеры. В зависимости от того, какой образ вы хотите создать, подумайте о том, чтобы использовать другой сорт дерева или даже покрасить его. Эта сборка может быть использована для создания шикарной коробки с домиком для летучей мыши.

СМОТРЕТЬ ПЛАНЫ

4. План простого рабочего места

Идеальное рабочее место, если у вас мало места, оно находится на колесах и легко маневренно — строитель любит катать его на улице в летние дни и работать на открытом воздухе.Ножки вырезаны из плит МДФ и просверлены с отверстиями для карманов для легкого соединения с рамой.

Просто прикрутите их вместе, добавьте подушечки для ног, наденьте фиксирующие ролики и, если хотите, прикрепите нижнюю полку. Это довольно простой дизайн, который можно модифицировать разными способами. Если вы хотите оснастить свою кухню свежими шкафами, попробуйте наши планы кухонных шкафов своими руками.

СМОТРЕТЬ ПЛАНЫ

5. Составить план легко

Это еще один отличный проект для тех, кто не слишком опытен в строительстве деревянных вещей.Этот дизайнер сделал прочную и не слишком ветхую скамейку из фанеры, нескольких листов 2х6, столярного клея и шурупов. Он собрал ножки, прикрепил поперечные балки, затем закрепил столешницу. Поскольку вы будете часто над этим работать, важно убедиться, что все суставы надежны и способны выдержать вес того, что вы кладете сверху. Попробуйте вдохновляющую сборку — ознакомьтесь с нашими планами столов для пикника своими руками, чтобы весело поесть на свежем воздухе!

СМОТРЕТЬ ПЛАНЫ

6. Чертеж гаражного верстака

Этот DIY идеально подходит для тех, кто любит строить вещи то и дело по выходным.Этот рабочий стол не занимает много места, и единственные необходимые материалы — фанера, пиломатериалы и шурупы. Чтобы сделать это, обрежьте ножки по размеру, прикрепите ножки и заднюю перекладину, проверьте, выровнена ли скамья, добавьте столешницу, затем добавьте нижнюю полку. Пиломатериалы также можно использовать целиком, так как фанера используется, чтобы сделать готовое изделие немного легче. Подумайте о том, чтобы построить гаражные стеллажи своими руками для дополнительного места для хранения!

СМОТРЕТЬ ПЛАНЫ

7. Квартира Workbench Idea

Многим домашним мастерам и строителям не повезло жить в многоэтажных домах.Если вы один из них, этот DIY — отличное решение для рабочей зоны, которое можно полностью использовать, но при этом визуально привлекательно. Строитель сделал его из кедра, который хоть и дороговат, но выглядит красиво и пахнет еще лучше. Каркас стола и его модульные секции построены из столбов и толстых досок. Чтобы закончить все, просто скрепите их вместе.

СМОТРЕТЬ ПЛАНЫ

8.

Прочный и дешевый верстак Чертеж

Если вы трудолюбивы и грубо обращаетесь с инструментами, вам нужен прочный стол.Создатель этого самодельного дома подумал о том же и разработал что-то недорогое, быстрое в сборке, которое не поцарапается и не развалится. Изготовленный из клееного бруса, стержней с резьбой и стоек, опытный или неопытный дизайнер может сделать это за несколько часов. После сборки столешницу можно отшлифовать ровно, этот дизайнер фактически оставил свою поверхность даже для предотвращения скатывания более мелких округлых предметов со стола. Попробуйте сделать каркас кровати своими руками, чтобы оживить спальню.

СМОТРЕТЬ ПЛАНЫ

9.Верстак для шкафа Idea

Еще одно решение для тех, кому не хватает места. Эта рабочая зона представляет собой, по сути, плавающий стол, который можно разместить в гараже, чулане или дополнительной комнате. Сделанный из 2х4 и шурупов, он дешев в сборке, но при этом долговечен. Прикрутите 2×4 к стене и добавьте поперечные распорки для дополнительной устойчивости, если считаете, что они вам нужны. Столешница изготовлена ​​из ориентированно-стружечной плиты, но можно использовать и обычную фанеру.

СМОТРЕТЬ ПЛАНЫ

10. Легко перемещаемый верстак, проект

Если вы не строитель, лучше всего иметь портативное рабочее место, которое выдержит нагрузку.Состоящий из фанеры, колесных дисков 2х4 и стопорных колес, его легко создать, и это займет всего несколько часов. Нарезка всего по размеру и шлифовка — это, вероятно, самая трудоемкая часть — после этого просто скрутите все вместе, чтобы собрать. Покупка прочных колес является ключевым моментом, поскольку вы не хотите, чтобы они ломались или не блокировались должным образом при необходимости.

СМОТРЕТЬ ПЛАНЫ

11. План складного верстака

Этот базовый стол стоит менее 50 долларов в производстве и может быть разобран для хранения после использования.Идеально подходит для тех, у кого мало места или кто часто путешествует, его нетрудно построить самостоятельно. Строитель предлагает использовать 2 × 8 вместо 2 × 4 по двум причинам: древесина обычно менее повреждена и на ней легче создавать закругленные углы. После того, как пиломатериал будет разрезан, соберите ножки, убедитесь, что нижние подрамники подходят к ножкам, и прикрепите верх.

СМОТРЕТЬ ПЛАНЫ

12. Верстак с чертежом Cubbies

Это отличный вариант, если ваше рабочее место завалено инструментами, расходными материалами и мусором.Здесь есть место для всего, так что вы можете держать все на своих местах. Весь этот стол можно сделать из одного огромного листа фанеры или купить пиломатериал, обрезанный по указанным размерам. Разрежьте кусочки, просверлите отверстия для собак на скамейке и сложите все вместе. Это определенно большое рабочее пространство — если вам нужно что-то меньшее, уменьшите размеры. Возможно, сделайте самодельную ловушку для пчел, если вы хотите выращивать мед, или, может быть, просто сделайте обычный улей.

СМОТРЕТЬ ПЛАНЫ

13. Недорогой верстак Idea

Если проблема с деньгами, то эту рабочую область можно сделать примерно за 25 долларов, и ее можно легко увеличить или уменьшить в соответствии с вашими потребностями.В нем используются ориентированно-стружечная плита, шурупы и 2х4. Также подойдет любой древесный лом, который есть у вас в доме. Вам также понадобятся дрель и торцовочная пила (если вы не покупаете отрезанные части). Вырежьте материалы, соберите каркас, добавьте опору, закрепите верх, и все готово.

СМОТРЕТЬ ПЛАНЫ

14. Схема рабочего места для хранения

Эта удобная рабочая зона позволяет хранить расходные материалы и небольшие инструменты внутри стола, экономя место и время на поиск материалов. Если у вас уже есть дерево, его сборка будет стоить менее 15 долларов — вам понадобятся шурупы, петли, ножки от стола из ИКЕА и простые инструменты, такие как молоток, отвертка и пила.Постройте каркас, прикрепите верх, создайте дверь и петли, добавьте несколько опор (если необходимо), отшлифуйте все это, затем соедините ножки. Когда закончите, попробуйте такой план: план садовой грядки своими руками.

СМОТРЕТЬ ПЛАНЫ

15. Идея Workbench для начинающих

Если вы новичок в деревообработке, этот проект прост в использовании и даже содержит пошаговые видеоуроки. Конструктор дает новичкам несколько советов, например, убедитесь, что вы срезаете ноги вместе, чтобы убедиться, что они одинаковой длины и размера.Основание также, очевидно, самая важная часть этой конструкции, и вы должны быть аккуратны при сверлении отверстий для ног. Может быть, вам понадобится пара дверей для амбара на ферме — посмотрите эту сборку дверей для сарая своими руками, если вы готовы к этой задаче.

СМОТРЕТЬ ПЛАНЫ

16. План принадлежностей для верстаков

В этом разделе «Сделай сам» объясняется несколько способов ориентировать расходные материалы и инструменты на рабочем месте. Доска для колышков — отличная идея, так как вы можете просверлить отверстия в любом куске обрезков древесины, а затем выставить на них часто используемые инструменты.Из плоскогубцев и ножниц попробуйте сделать блок для инструментов, вставив гвозди в доску и повесив их таким образом. Для остальных материалов используйте проволоку для вешалок или веревку для белья, чтобы сделать крючки.

СМОТРЕТЬ ПЛАНЫ

17. Идея гаражного верстака

Если вы хотите сэкономить место, но при этом иметь приличную рабочую зону, это проект, которому вы должны следовать. Строитель сделал это в своем гараже, убедившись, что там достаточно места для машин и домашнего хранения. Приведен обширный список инструментов и материалов.Строитель также оставил пиломатериалы внутри на два месяца, чтобы позволить влажности выровняться, хотя это необязательный шаг. Это наверняка займет у новичка день или два, а у опытного мастера — больше, чем несколько часов. Попробуйте построить на этом красивом столе кровать для мёрфи своими руками — это будет амбициозное мероприятие!

СМОТРЕТЬ ПЛАНЫ

18. Мобильный верстак DIY

Несмотря на то, что этот рабочий стол сделан из запасных материалов, он очень функциональный и выглядит профессионально. Строитель использовал кухонную столешницу для верхней части, хотя можно было использовать и кусок дерева. Вам также понадобится толстый резиновый коврик, фанера, шурупы, колеса, краска, ДВП средней плотности и ДСП. Это не займет много времени, и новички могут следить за прикрепленным видео. Вы можете покрасить его в любой цвет, но не забудьте использовать герметик и полироль как на столешнице, так и на дереве. Почему бы не построить в своей гостиной потрясающий журнальный столик своими руками, используя этот стол — это было бы безумной амбицией!

СМОТРЕТЬ ПЛАНЫ

19.Деревенский верстак Idea

Если вам нужно естественное и утилитарное рабочее место, это идеальный вариант для дома. Строитель изготовил его из 100% сосны. Этот проект может показаться сложным, но шаги просты: вырежьте дерево, сделайте ножки, создайте доски и спинку, соберите столешницу, затем соберите все это вместе и добавьте завершающие штрихи. Поскольку это полностью дерево, очень важно регулярно обрабатывать и полировать его.

СМОТРЕТЬ ПЛАНЫ

20. Идея верстака для свалки

Этот верстак, собранный из разных кусочков и бобышек, — это забавная вещь, которую можно сделать своими руками и персонализировать.Этот дизайнер использовал старые тюремные кровати, кусок дорожки для боулинга, поворотные ролики и тиски! Если вам неудобно заниматься сваркой или работой с металлом, подумайте об использовании дерева и окрашивания его или об использовании предварительно нарезанных металлических досок. Нижняя полка — идеальное место для необходимых принадлежностей и вашего ящика для инструментов, поскольку они находятся в пределах досягаемости, но не мешают вам при сборке

. СМОТРЕТЬ ПЛАНЫ

21. План рабочего места багажника

Эта рабочая зона складывается из вашего автомобиля, чтобы вы могли быстро и легко отремонтировать сломанное оборудование и наладить его работу.Перечисленные шаги понятны, хотя по сути вы просто делаете автомобильный кронштейн, устанавливаете верстак и опорную доску, а затем устраняете все неисправности. Измерения, вероятно, потребуется скорректировать для вашего собственного автомобиля, хотя эту концепцию легко масштабировать в большую или меньшую сторону.

СМОТРЕТЬ ПЛАНЫ

22. Идея рабочего места для путешествий

Если вы ищете недорогое решение для хранения, этот дизайн, сделанный своими руками, для вас. Он находится на колесах, чтобы облегчить его перемещение по дому, но он все равно тяжелый, особенно когда он загружен вашими инструментами.В нем также есть выдвижная насадка, которая дает вам больше площади во время работы. Когда вы закончите, вы можете сдвинуть дополнительную верхнюю часть вниз и легко хранить ее.

СМОТРЕТЬ ПЛАНЫ

23. Чертеж рабочего стола для поддонов

Чтобы создать это, разбейте дерево, соберите рамы, подготовьте панели, создайте работу и соберите. Для хранения можно добавить несколько нижних панелей. Это очень простая и точная рабочая область. Если вы хотите оживить его, покрасьте его или протрите дерево.Если вам нужна доступность, попробуйте добавить колеса к нижней части ножек — просто убедитесь, что есть такие, которые выдержат вес всего, что вы на них кладете. .

СМОТРЕТЬ ПЛАНЫ

24. Отдельно стоящий верстак Idea

В качестве основы для этого поделки используется складной столик. В зависимости от вашего размера сориентируйте размеры по размеру. Материалы включают 2 × 2, ориентированно-стружечную плиту и циркулярную пилу. Как только все будет обрезано по размеру, создайте рамку, смонтируйте все это и готово.Вы можете творчески подходить к хранению и развешиванию вещей на стене. Этот строитель использовал бамбуковые шпажки, сделал перфорированную доску и даже просверлил опоры для более тяжелых инструментов, таких как дрели и молотки.

СМОТРЕТЬ ПЛАНЫ

25. Секретная полка DIY

Большинству из нас нужно больше места, и в этой инструкции «сделай сам» дается инструкция, как создать скрытое место для хранения, которое не испортит внешний вид или функциональность вашего рабочего места. Что касается расходных материалов, вам понадобится фанера, гвозди, кронштейны, циркулярная пила, шурупы, сверла и пиломатериалы для обрамления.Этот проект относительно дешев, и его выполнение не займет больше нескольких часов. Помните: поскольку вы работаете над своей мебелью, вам придется вести собственные измерения.

СМОТРЕТЬ ПЛАНЫ

26. Идея Easy Workbench

Идеально подходит для тех, кому нужно больше места, этот проект поможет вам создать базовое рабочее пространство, которым можно гордиться. В комплект поставки входят регулируемые ножки скамейки, фанера, электродрель, наждачная бумага, поликрил и фиксирующие ролики. Чтобы построить, вырежьте дерево, отметьте отверстия, просверлите ножки в основании, закрепите ножки скамейки, прикрепите ролики и добавьте последние штрихи.Этот дизайнер только что отшлифовал его, но вы можете красить, окрашивать или полировать свое, как вам нравится.

СМОТРЕТЬ ПЛАНЫ

27. Чертеж Straightforward Workbench

Как говорится в названии, это поделка для простого рабочего стола, состоящая из семи шагов (посмотрите на швейный столик своими руками для чего-то немного другого) (посмотрите на швейный столик своими руками для чего-то немного другого). Это не самое визуально привлекательное или креативное, но это сильная и надежная область, где вы можете создавать вещи и работать над проектами.Сам дизайнер — начинающий плотник, и этот проект — отличный способ отточить свое мастерство. Он состоит из дюбелей, колесиков и дерева, его строительство обойдется всего в 80 долларов и прослужит много лет.

СМОТРЕТЬ ПЛАНЫ

На одном плакате говорится, что он обдумывал создание гаражного верстака из бесплатного PDF-файла — он провел много исследований на YouTube.

Изготовление верстака из р / д

Его идея заключалась в том, чтобы собрать раму коробки, прикрепить ножки, а затем положить верхнюю часть на раму.

К счастью, у его друга была кухонная столешница, которую он мог превратить в прочное оборудование и столешницу для своего рабочего места.

Верхний постер прокомментировал, что для своего собственного гаража он создал скамейку длиной 8 футов из бесплатного PDF-файла, включая вырез, чтобы в него можно было вставить сиденье, чтобы вам не было больно наклоняться во время работы.

Он сослался на сообщение на FamilyHandyman.com, в котором описывалась дешевая и простая сборка, которую можно было бы создать за одно утро, если вы более опытный любитель.

Они рекомендуют добавить перфорированную плиту, тиски для скамейки, чтобы создать действительно обширное хозяйственное пространство в вашем гараже.

Другой плотник искал альтернативу верстаку для электроники Lowe.

Он нанял друга, который был более опытным мастером по дереву и у которого также была торцовочная пила, и вместе они собрали довольно красивый вариант, который в конечном итоге включил в себя несколько стеллажей.

Самые большие ошибки на верстаке

На сайте PopularWoodworking.com, они перечисляют 10 самых больших ошибок, которые совершают начинающие сборщики стендов при создании своих проектов.

10 ошибок, связанных с верстаком своими руками, которых следует избегать

Если вы собираетесь приступить к созданию своего первого рабочего места, возможно, вам стоит прочитать эту запись в блоге. Я ожидаю, что вы отбросите все содержащиеся в нем советы (так делает большинство сборщиков скамейки) и построите безумное изобретение, которое вы спланировали в своей голове.

Общий анализ

Одна из самых больших ошибок начинающих плотников заключается в том, что они чрезмерно анализируют типы древесины, которые они собираются использовать.Опытные мастера по дереву на PopularWoodworking.com говорят, что вам следует искать дешевую, тяжелую и сухую древесину, даже фанеру, чтобы начать строить свой деревообрабатывающий стол.

Это имеет смысл, потому что со временем ваша скамейка будет по-настоящему избита и использована — это то, что делает их отличительными и полными характера.

Слишком много тисков

Еще одна распространенная ошибка, которую допускают любители, заключается в том, что к ней было прикреплено слишком много тисков для деревообработки.Они говорят, что почти все, что вам понадобится, — это хвостовые и торцевые тиски — по его собственному опыту, на его скамье установлены только одинарные торцевые тиски.

Слишком сложный

Третья распространенная ошибка заключается в том, что плотники строят свои скамейки, чтобы проделывать всевозможные причудливые трюки, например, превращать их в пневматический лифт или настраивать его по осям x, y, z или даже устанавливать тонны внутренних стеллажей.

Они говорят, что вы должны сосредоточиться на создании прочной, просторной толстой поверхности стола, которая будет служить вашим ремесленным потребностям, а не на создании чего-то невероятно сложного, которое противоречит цели своей простоты.

Одержимость плоскостностью

Еще одна вещь, которой следует избегать — не зацикливайтесь на ровной поверхности стола или подвижности дерева. Они советуют вам чувствовать себя комфортно с тем фактом, что дерево движется, и не слишком увлекаться попытками предотвратить это при проектировании скамейки. Если все становится слишком плохо, говорят, что на исправление требуется менее 45 минут работы.

Правильные инструменты

Вы также должны заранее позаботиться о том, чтобы у вас были подходящие инструменты — это одна из самых больших ошибок, которые, как видит опытный плотник, совершают начинающие любители.

Организация мастерской

В несколько несвязанном отношении мы также взглянули на HomeTipTop.com и LifeHacker — они предоставляют отличный ресурс для организации вашего деревянного цеха за один день.

Организуйте свой беспорядочный рабочий стол с помощью этих 10 приемов

Я организовал мастерские во многих разных местах и ​​для самых разных приложений. Процесс организации вашей мастерской [или рабочего места] является одновременно личным и органичным. Настройки сильно различаются в зависимости от специализации, в то время как организация и рабочий процесс часто представляют собой органический процесс, на точную настройку которого могут уйти месяцы или годы.

Хотя верстак может стать преобладающим элементом вашей мастерской, вы захотите вложить средства в некоторые организационные активы, чтобы сделать все более организованным и функциональным.

Доски для колышков

Один из главных приемов организации — установка досок для колышков или перегородок. Это обычное практическое решение для организации различных ручных инструментов, которые в противном случае были бы разбросаны по всему гаражу.

Эти перфорированные ДВП Закрепите на стене, и вы можете вставить в них крючки и колышки, чтобы использовать вертикальное пространство.

Мы даже видели некоторые листы изголовья с возможностью пролистывания — почти как вертикальная система хранения ваших инструментов, которая делает сортировку еще удобнее и занимает больше места.

Пильные лошади

Еще один удобный инструмент для упорядочивания — складная козла. Если ваш рабочий стол слишком загроможден, и вам просто нужно немного дополнительного места для дополнительной резки, эти временные поверхности стола станут удобным местом для хранения вещей, а также импровизированной рабочей зоной.

Шкафы

Если у вас есть место, можно установить несколько шкафов. Настенная доска, безусловно, может помочь вам организовать ваши инструменты, нет ничего лучше, чем просторные шкафы, которые помогут привести в порядок рабочее место.

Мастера по дереву советуют, что вы можете разделить свои шкафы так, чтобы они были организованы по типу материала, который они содержат — это означает, что у вас будет быстрый и интуитивно понятный доступ ко всем вашим инструментам и расходным материалам в любой момент.

Миниатюрные органайзеры

Если у вас есть действительно миниатюрные инструменты, которые можно разместить на перфорированной доске, вы можете сделать миниатюрный органайзер для инструментов из медных трубок, чтобы вставлять сверла и другие прекрасные инструменты.

Рулоны туалетной бумаги

Если у вас много запасных разных кабелей, загромождающих вашу рабочую зону, вы можете использовать пустые трубки от туалетной бумаги, чтобы свернуть их, вставить внутрь и хранить все в картонной коробке — очень простой способ хранения.

Убирайся!

Еще один упускаемый из виду способ содержать вашу мастерскую в чистоте и функциональности — это на самом деле очистить ее: вы можете вынести все из своего гаража или подвала, хорошо пропылесосить, вытереть немного Tilex и мыла, а затем спланировать, как все это восстановить. ваши инструменты и материалы лучше всего подходят для окружающей среды — даже с учетом некоторых принципов фэн-шуй.

Восстановите потолок

Один из упускаемых из виду вариант — привести в порядок потолок. Подвал или гаражная мастерская могут выглядеть несколько мрачно и непривлекательно, но если вы потратите время на установку освещения или иным образом на то, чтобы потолок выглядел привлекательно, это может принести огромные эстетические дивиденды.

Помимо лучшего внешнего вида, освещение, безусловно, имеет множество функциональных преимуществ — мы видели, как опытные мастера по дереву рекомендуют устанавливать комплексное верхнее освещение, которое использует несколько непрямых источников, отражающихся от многих различных областей.

Это особенно важно, если у вас много прекрасных инструментов и вам нужна способность заглядывать глубоко в щели, чтобы извлечь именно то, что вам нужно в нужный момент.

Склад на прокатных станциях

DIYnetwork.com рекомендует подвижное хранилище, которое можно сдвинуть под рабочий стол — это отличный способ сэкономить место на полу.

Катушки с проволокой

Если у вас куча тонкой проволоки, вы можете установить держатель катушки с проволокой, чтобы они не запутались.

Зажим для белья «Аллигатор»

Бельевую веревку с зажимом из крокодиловой кожи можно также использовать, чтобы свесить зажимы из кожи аллигатора, чтобы сделать их легко доступными и упорядоченными.

Выдвижные ящики для компонентов

Выдвижные ящики для компонентов — отличный способ хранить небольшие электронные детали, особенно если вы инженер-электрик, они являются идеальным решением для хранения этих микроскопических битов.

Уборка в конце дня

Еще один полезный прием — отказаться от инструментов в конце дня.Ребята из LifeHacker.com сказали, что когда они работали в строительной отрасли, было обычной практикой аккуратно убирать инструменты, которые они использовали, сразу в конце дня.

Хотя один комментатор не согласился с тем, что, хотя это может сработать для плотницких работ, если вы автомеханик, лучше всего убрать все инструменты, как только вы закончите с ними — вероятно, потому что существует гораздо больше инструментов с минимальным использованием.

Очистить

Наконец, проведите большую чистку, выбросив тонну вещей, которые вы просто не используете, — отличный способ очистить свое рабочее пространство и сделать его более организованным.

Планы рабочих мест — 5 Вы можете сделать своими руками за выходные

Верстак — это центр любого проекта DIY, где хранятся материалы и достигается прогресс. Конечно, вы можете купить верстак, но если вы не переходите на профессиональную модель европейского образца, я рекомендую построить свой собственный. Не знаете, как построить верстак? К счастью для вас, для простой настраиваемой скамьи требуются всего два инструмента: пила и дрель. Прокрутите вниз, чтобы увидеть пять планов DIY-верстаков, чтобы найти проект, который вы можете построить за выходные.

1. РАБОЧИЙ СТОЛ

Фото: EAA

Этот рабочий стол, разработанный для строительства небольших самолетов, изготовлен из легко доступных материалов и отличается простой, но прочной конструкцией. Несмотря на то, что стол выдерживает удары, он все же легкий и достаточно компактный, чтобы его можно было переносить. Я использую верстак DIY с похожей конструкцией в каждом из своих проектов, и мне это нравится.

2. ГАРАЖНАЯ ИЛИ ПОДВАЛЬНАЯ СКАМЬЯ

Фото: Family Handyman

Эти планы верстаков от Family Handyman представляют собой рабочую поверхность, идеально подходящую для тех, кто строит в гараже или подвале используется совместно с другими семейными мероприятиями).Установка включает в себя устойчивую поверхность для хобби или ремонтных работ, встроенную перфорированную доску для хранения, светильник для магазина, а также встроенную полку, на которой можно сидеть.

3. РАБОЧАЯ СТАНЦИЯ ИНСТРУМЕНТАЛЬНОГО ШКАФА

Фото: Woodsmith Magazine

Если вы ищете мобильное решение или решение для небольшого пространства или вам нужна дополнительная рабочая поверхность в дополнение к существующему столу, рассмотрите эту идею из Woodsmith : шкаф для инструментов на колесиках с твердой крышкой.Сюда входят небольшие тиски и удлинитель, а также магнитное и перфорированное хранилище для инструментов, не говоря уже о ящиках шкафа.

4. ДВЕРНАЯ СКАМЬЯ

Фото: Woodgears

Планируете серьезную работу с ручным инструментом? Дверь из массивной сердцевины является отличным верхом для верстака своими руками, как в планах верстаков от Woodgears. Основание изготовлено из доступного размерного бруса с соединениями, которые склеиваются и скрепляются болтами, а это означает, что эта скамейка не только экономичный, но и действительно прочный.

5. РАБОЧИЙ СТАНОК ИЗ ЛАМИНИРОВАННОГО МДФ

Фото: Fine Woodworking

Мой следующий стол будет вдохновлен этими планами верстаков от Fine Woodworking. Этот верстак, сделанный своими руками, хотя и предназначен для сложной деревообработки, не требует больших затрат на сборку. В верхней части используются два листа ламинированного МДФ, а на плане есть такие удобные элементы, как собачьи норы на скамейке и тиски для деревообработки.

Бесплатные планы Workbench | Ник + Алисия

13 августа 2017 г. | автор: Nick

Этот простой в сборке верстак, большой и прочный, станет ценным дополнением к любому магазину, так что получите бесплатные планы, чтобы сделать свой собственный!

Все проекты, над которыми я работал в этом доме, были, ну… для дома.Все дело в том, чтобы сделать дом красивым, удобным и организованным. Как этот маленький столик!

У Алисии всегда есть предметы, которые она хотела бы, чтобы я построил (вы можете увидеть множество других моих бесплатных планов по деревообработке), но этот был для меня, и только меня!

Я наконец понял, что строю эти проекты всего на двух козлах, которые были совсем не прочными, и на паре 2 × 4 с листом фанеры 3 × 8 футов наверху.

Это действительно не выдержит ничего со значительным весом, и мои сборки слегка отклонялись от квадрата / уровня / плоскости.

Итак, я наконец решил, что пришло время построить «базу» моей мастерской. У меня есть верстак поменьше на другой стороне магазина, но он всего 18 на 48 дюймов. Этого недостаточно для большинства проектов, над которыми я работаю.

Мои бесплатные планы рабочего места имеют размеры 36 ″ x 73,5 ″, включают половину полки с одной стороны и зажимаются по всему периметру. Достаточно места для создания больших или маленьких проектов.

Я думал о том, чтобы сделать его мобильным верстаком и добавить колеса, но пока я отказался от этого, но я знаю, что могу добавить их в любое время, срезав ножки и добавив несколько поворотных колес.

Моя спина поблагодарила меня за создание этого рабочего места несколько месяцев назад. Если вам нужен более крупный план верстака, который можно построить за день, то это то, что вам нужно!

(НАЖМИТЕ ИЗОБРАЖЕНИЯ, ЧТОБЫ ПРОСМОТРЕТЬ БОЛЬШУЮ ВЕРСИЮ)
Этот пост содержит партнерские ссылки, по которым мы взимаем небольшую комиссию с любой вашей покупки без каких-либо дополнительных затрат для вас.
См. Нашу полную политику раскрытия информации здесь. Спасибо за помощь в поддержке нашего блога.

ПЕРЕЧЕНЬ ПОКУПКИ И РЕЗКИ 902 / 20,25 ″ 904 / 19,5

ПРОДУКТ	КОЛИЧЕСТВО	ПЛАТА №	9045
35.25 ″ / 35,25 ″ / 8 ″ / 8 ″ / 8 ″
2	35,25 ″ / 35,25 ″ / 8 ″
3	69,5 ″ / 20,25 ″
4
5	69,5 ″ / 20,25 ″
6	69,5 ″ / 20,25 ″
7	26 ″ / 26 ″
26 ″ / 26 ″ / 17 ″ / 17 ″
9	26 ″ / 29 ″ / 29 ″
10	29 ″ / 29 ″ / 29 ″
11	11	29 ″ / 29 ″
3/4 ″ Фанера	2	1	69.5 ″ x 32 ″ / 24 ″ x 29 ″
		2	73,5 ″ x 36 ″

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

900 ноги ниже, используя указанные 2 × 4 ″. При сборке утилизируйте плиты 2 × 4 в местах ложных стыков внахлест (области 3 1/2 ″ на схеме ниже). Это гарантирует, что вы оставили достаточно места для правильного размещения пролетов. Соедините доски вместе с помощью 2.Винты конструкции 5 ″.

Положите две ножки на плоскую поверхность и вставьте пролет 69,5 ″ в область нахлеста, созданную на первом шаге. Закрепите строительными винтами 2,5 ″. Повторите то же самое с двумя другими ногами.

Соедините переднюю и заднюю секции вместе с 26-дюймовыми досками, используя отверстия для карманов и винты с отверстиями для карманов 2,5 дюйма на каждом конце с внутренней стороны. Они должны совпадать с местоположением частей пролета, которые вы прикрепили на последнем шаге.

Прикрепите три 29-дюймовых опоры сверху и снизу с интервалом 15.5 ″. Закрепите винтами с отверстиями под карман 2,5 дюйма.

Для нижней полки вырежьте каждые 3,5 ″ x 3 ″ из ​​каждого угла, чтобы оставить место для ножек. Пока не прикручивайте верхнюю часть, потому что установка полки может быть проще, если вы не снимете ее.

Прикрепите переднюю и заднюю 19,5-дюймовые вертикальные опоры средней полки 17 дюймов от внутреннего края ножки с помощью винтов с отверстиями для карманов 2,5 дюйма, как показано (обратите внимание, что изображение ниже показано с задней стороны).

Установите две горизонтальные опоры для полок 26 дюймов (спереди назад) и закрепите их с помощью клея и 2.Винты с отверстиями для карманов 5 ″.

Прикрепите 17-дюймовые горизонтальные части (переднюю и заднюю) с помощью столярного клея и винтов с отверстиями для карманов 2,5 дюйма.

Уменьшите размер полки до 29 ″ x 24 ″. Вырежьте 3,5 x 1,5 дюйма из углов, которые встречаются с ножками. См. Диаграмму ниже. Задвиньте полку и закрепите строительными винтами 1,5 дюйма на каждом углу.

Наконец, прикрепите верх, если вы еще этого не сделали. Я показываю, как я планировал прикрепить свой Kreg K5 Jig к столу, но затем решил прикрепить его к дополнительной доске, которую я могу закрепить в любом месте на верстаке.Это также делает его мобильным!

Вот и все — прочная, прочная поверхность с использованием наших бесплатных чертежей верстака! Это всего лишь 9 шагов для построения… неплохо, а? Если вы сделаете один для себя, пошлите мне несколько снимков … Я бы с удовольствием это увидел!

И ознакомьтесь с некоторыми из наших бесплатных планов DIY, которыми вы можете заняться теперь, когда у вас есть идеальная поверхность для работы!

Ник

10 простых и бесплатных планов DIY Workbench для плотников

От новичка до эксперта, каждому нужна прочная поверхность для работы.Готовые скамейки могут стоить целое состояние, чего у большинства из нас нет. Действительно ли построение скамейки — оптимальное решение, и стоит ли задуматься о планах изготовления верстаков для деревообработки?

Стоит взглянуть на 10 бесплатных тарифных планов, представленных ниже, и создание того, который соответствует вашим потребностям, — отличный способ сэкономить ваши деньги и заставить вас работать в своем магазине.

Простой верстак Пита своими руками

diypete.com

Этот проект верстака представляет собой довольно простую конструкцию. Вы не найдете сложных стыков, потому что все, кажется, стыковое.В качестве крепежа будут использоваться винты, а клей для дерева поможет обеспечить дополнительную фиксацию, если вы решите его использовать.

Материалы

Пиломатериалы, используемые для проекта, состоят из стандартных размеров каркаса 2 x 4 и 4 x 4. Также необходимы два листа фанеры (4 x 8). Я бы предложил листы толщиной не менее 1/2 дюйма, чтобы обеспечить достаточно надежную поверхность.

Четырехдюймовые самоустанавливающиеся колеса включены в эту конструкцию, чтобы обеспечить мобильность в должной мере. Вам также понадобится морилка вашего любимого цвета и полиуретановое покрытие для защиты.

Для кого предназначен этот верстак?

После того, как вы добавите морилку и заклеите ее полиэтиленом, этот верстак превзойдет простой верстак для резки, стамески или зажима деревянной заготовки. Я бы порекомендовал это как дополнительную рабочую поверхность и использовать как столешницу, так и полку под ней для хранения. Он также может служить скамейкой для электроинструментов, которую можно ввозить в рабочую зону и вывозить из нее.

Читать полный план

---

Super Simple Деревообрабатывающая скамья за 50 долларов от Family Handyman

семейный разнорабочий.ком

Этот экономичный деревообрабатывающий стол, увеличивающий объем хранения и функциональность по сравнению с предыдущей записью, предлагает несколько уровней хранения и возможности удержания инструмента. Простые стыковые соединения можно надежно удерживать на месте с помощью шурупов и клея, а перфорированную панель можно удерживать на месте всего несколькими винтами на задней стороне.

Материалы

Стандартные бруски 2 x 4 будут использованы для создания каркаса проекта. Вы можете использовать 4 x 8 листов фанеры толщиной 1/2 дюйма как для столешницы, так и для полок.Наконец, на этот рабочий стол добавляются листы перфорированной доски, чтобы обеспечить вертикальную поверхность для хранения инструментов.

Для кого предназначен этот верстак?

Вертикальное хранилище на перфорированной доске делает его идеальным вариантом для плотников, которым нравятся ручные инструменты. Вставив крючки или колышки в отверстия на этой поверхности, вы сможете использовать инструменты для разметки, измерительные инструменты и небольшие инструменты для работы одной рукой. На полках, которые предоставляет рабочий стол, можно хранить более крупные и тяжелые ручные инструменты, такие как рубанки. На этом верстаке вы сможете хранить большинство ваших основных деревообрабатывающих инструментов и принадлежностей.

Большинство работ можно выполнять на поверхности стола в этой конструкции, за исключением работы с широкими панелями. К сожалению, перфорированная доска и верхнее хранилище не позволяют большим панелям свисать с задней стороны столешницы.

Читать полный план

---

Верстак от FineWoodworking, который можно построить на этих выходных

finewoodworking.com

В этой прочной конструкции мало излишеств. Небольшие тиски по дереву — единственное дополнение к этому верстаку с толстой рамой.Поверхность стола из МДФ добавляется, чтобы обеспечить ровную поверхность, которая не деформируется при изменении влажности.

Шурупы и клей для дерева помогут скрепить все вместе, а сверло и пила должны быть единственными основными инструментами, необходимыми для измерения и подготовки пиломатериалов.

Материалы

2 x 4 будет составлять большую часть пиломатериалов, которые вы используете в этом проекте. Единственное дополнение, которое я вижу, — это лист МДФ, используемый для поверхности верстака. Оборудование для тисков — это дополнительные расходы, которые вы захотите добавить в свой бюджет по этому проекту.

Для кого предназначен этот верстак?

Начинающие и средние мастера по дереву оценят прочный дизайн, который позволяет получить доступ со всех сторон стола. Рабочая поверхность из МДФ поможет удерживать древесину, с которой вы работаете, на ровном месте даже во время смены. Добавление небольших тисков для деревообработки в один угол позволяет надежно зажимать проекты и освобождает руки для других вещей.

Читать полный план

---

Мобильный верстак с откидной крышкой от пил на коньках

пилсонскатес.ком

Это становится немного сложнее сборки, чем предыдущие конструкции верстака, поскольку столешница перемещается. Если вы решите построить его, вам понадобятся дополнительные крепежные детали помимо винтов и клея, которые использовались на предыдущих планах рабочего стола своими руками.

Если вы новичок в деревообработке, не пугайтесь этого компонента с откидной крышкой. Вам просто нужно будет не торопиться и перепроверить свои измерения (как говорил мой дедушка: «Отмерь дважды, отрежь один раз»).

Материалы

Этот проект немного меняет ситуацию.Хотя все еще используется каркасная древесина 2 x 4, они также добавляют 1 x 2, а также 1 x 3 бруса. Дизайнер требует 2 x 4 листа фанеры, но вы можете немного сэкономить, если у вас есть лист 4 x 8, обрезанный до меньшего размера.

Для этой мобильной скамейки потребуются ролики и необходимые для них шайбы. Список деталей также добавляет к этой сборке множество винтов и болтов.

Для кого предназначен этот верстак?

Эта конструкция идеально подходит для гибридной мастерской. Этот проект позволит вам установить торцовочную пилу, портативную настольную пилу или хороший настольный строгальный станок.Другая сторона может быть открытой, или вы также можете подумать о добавлении другого электроинструмента, если хотите.

Поскольку эта конструкция также не такая широкая, как некоторые из шести футов скамейки, которые мы рассматривали ранее, она является хорошим дополнением к небольшому рабочему месту в подвале или гараже.

Читать полный план

---

Мобильный верстак со встроенными настольными и торцовочными пилами от Beerdidtrev

Instructables.com

Те, кто плохо знаком с деревообработкой, получат ограниченное применение от этой конструкции, но мастера по дереву среднего уровня, которым нравится их электроинструмент, смогут построить и использовать этот деревообрабатывающий верстак.

Эта конструкция также требует прокладки стандартного бытового электрического провода, а также установки трех электрических розеток для подключения электроинструментов. В том числе и плагин для удлинителя.

Материалы

2 x 3 и 2 x 4 будут составлять большую часть рамы с 11/16-дюймовой фанерой, используемой для поверхностей, на которые будут устанавливаться электроинструменты. Требуются трехдюймовые болты с кареткой и стопорные болты, и такая конструкция может познакомить вас с винтом с Т-образной звездой, который используется для крепления рамы.

Этот план верстака своими руками использует кленовую фанеру для поверхностей стола, но следует отметить, что более тонкая и менее дорогая фанера может быть использована для полок для хранения, расположенных ниже.

Для кого предназначен этот верстак?

Столярные мастера среднего и продвинутого уровня, использующие электроинструменты, — вот для чего была создана эта система. Новички могут быть заинтересованы в его строительстве, но вполне возможно, что им еще предстоит собрать достаточно стационарных электроинструментов, для которых требуется что-то подобное.

Его также будет немного сложнее построить по сравнению со стандартной коробчатой ​​конструкцией простых верстаков с одной поверхностью или, возможно, с дополнительной полкой.

Читать полный план

---

Верстак 2 × 4 от The WoodFather

Instructables.com

Сразу следует отметить, что в этом проекте вы будете делать пазы и шипы для ножек и столешницы. Если вы проследите за работой автора в его видеороликах, то заметите, что ему было трудно сделать чистые пазы и шипы.Чтобы скрыть беспорядок, он добавил вставки из твердой древесины более темного цвета.

Я поднимаю этот вопрос, так как в этом шаге нет необходимости, если вы не торопитесь вырезать их. Возможно, это не лучший проект для резки вашего первого паза и шипов. Стоит отметить, что болты и столярный клей используются для удержания деталей на месте после сборки.

Материалы

Вам понадобится много бруса 2 х 4 не только для каркаса, но и для самой столешницы.Здесь стоит отметить, что когда вы покупаете древесину для этого проекта, постарайтесь найти самые прямые доски из возможных. Это включает в себя поиск досок, которые практически не перекручиваются.

Я также предлагаю запастись столярным клеем, прежде чем начинать этот проект. Вы обнаружите, что используете больше клея на этом столе, чем на большинство других проектов, которые мы рассматривали ранее.

Для кого предназначен этот верстак?

Этот стиль скамейки может быть полезен любому, и новички могут успешно справиться с проблемой пазов и шипов, если они не торопятся и работают до линий реза, не переходя их.Такой тяжелый верстак идеален для любого магазина.

Читать полный план

---

Портативный верстак «Сделай сам» с хранилищем от Rogue Engineer

rogueengineer.com

Две вещи будут выделяться вами, когда вы посмотрите на эти планы верстака своими руками. Во-первых, почти вся сборка выполняется из фанеры вместо бруса 2х4. Во-вторых, этот верстак предназначен для окрашивания (см. Ниже).

Дизайнер предлагает использовать фанеру 3/4 дюйма, и я с этим согласен.Такая толщина обеспечит большую устойчивость, поскольку фанера разрезана на секции, которые выдерживают вес этой конструкции.

Материалы

Потребуются три листа фанеры 3/4 дюйма размером 4 x 8 футов. В этом проекте при изготовлении верстака используются штифты для полок, а также металлические трубы, поэтому вам, вероятно, придется запастись и этими предметами.

Рулон канифольной бумаги включен в конструкцию этого стола, и вам также придется получить его отдельно.Остальное оборудование стандартно для других планов верстаков DIY и должно быть легко приобретено.

Для кого предназначен этот верстак?

Этот верстак можно было бы назвать станцией для окрашивания. Окончательный вид будет включать опору, на которой держится рулон канифольной бумаги, и много места на полках для банок с пятнами и других продуктов для отделки.

Бумага используется для покрытия деревянной поверхности при окрашивании деревянных изделий. После того, как бумага была использована, вы просто вытягиваете новую бумагу, чтобы накрыть стол, одновременно удаляя использованный материал для утилизации.

Читать полный план

---

Easy Build Workbench, автор — Урсула Кармона

buildsomething.com

Вот верстак стандартной конструкции, который будет намного легче по весу, чем предыдущий верстак 2 x 4 с тяжелой столешницей. Много практики с квадратом рамы сделает эту скамейку полезной для всех.

В этом проекте используются гвозди, которые являются более традиционным способом закрепления компонентов по мере высыхания столярного клея. Вы заметите, что винты Kreg перечислены на плане, а зажимы Kreg и приспособления для отверстий в карманах перечислены в разделе инструментов.Это предметы, которые у новичка, вероятно, не будут или они не понадобятся на начальном этапе своего хобби.

Материалы

Предлагается лист березовой фанеры. Это будет немного дороже, чем большинство листов, но обеспечит вам прочную поверхность, которая красиво одевается. Эта дополнительная прочность позволяет этому столу обеспечивать хорошую опору поверхности по сравнению с другими поверхностями стола такой же толщины.

Пара досок 2 x 6 добавлена ​​к знакомым 2 x 4 в списке материалов этой сборки.Эти более широкие пиломатериалы будут использоваться в ножках верстака.

Для кого предназначен этот верстак?

Хотя построить эту скамью может каждый, березовая фанера стоит дороговато для первой скамьи начинающего плотника. С этой древесиной также труднее работать, чем с более мягкими материалами, используемыми в гораздо более дешевой пяти- или семислойной фанере. Добавление приспособления для приспособления карманного типа, вероятно, помещает этот проект в категорию столярных мастерских среднего уровня, когда кто-то хочет модернизировать уже существующую рабочую поверхность.

Читать полный план

---

Верстак для настоящих деревообработчиков от Jdege

Instructables.com

Традиционный вид верстака, но с добавлением столешницы из МДФ, предоставит вам рабочую поверхность, которая останется прямой и естественной независимо от времени года. В этой сборке есть много нового оборудования, на которое стоит обратить внимание. Сюда входят металлические стержни, S-образные зажимы и рычаги.

Вы можете использовать свои любимые цвета морилки и добавить защитное покрытие на некоторые, а возможно, и на все поверхности этого рабочего стола.

Материалы

Отличительным материалом, использованным в этом проекте, являются МДФ, покрытые дубом. Это придаст вашей скамейке традиционный вид. Это также обеспечит твердую поверхность, которая не будет деформироваться при различной влажности.

Дуб лиственных пород можно использовать везде, где вы хотите, но если вы установите их, вам потребуются тиски. Вы заметите отверстия на поверхности стола, которые будут использоваться для собачьих нор. Для этих отверстий можно приобрести различные дюбели и готовые компоненты, в том числе упоры и различные зажимы.

Для кого предназначен этот верстак?

Этот проект идеально подходит для мастеров по дереву среднего и высокого уровня. Особенно те, которые работают с ручными инструментами. Установка собачьей скамьи позволяет удерживать различные проектные панели, когда вы выравниваете их с помощью ручного рубанка или измеряете другие деревянные части.

Древесина дуба прочная и прочная и должна выдерживать крутящий момент от ручных инструментов, в то время как МДФ останется ровным и предоставит вам ровную поверхность для работы.

Читать полный план

---

Складной верстак с отсеком для хранения от простых мерок

justmeasuringup.ком

Это можно назвать рабочей стенкой, так как это лучше описывает эту компактную установку. Следует отметить, что этот проект построен и размещен на отдельных участках стены. Далее вы заметите, что шарнирная поверхность стола сидит на трех опорных секциях, которые равномерно распределены друг от друга.

Здесь я хотел бы отметить, что некоторые варианты аппаратного обеспечения для крепления компонентов к стене могут различаться в зависимости от того, к чему они подключаются.

Материалы

Растворитель 1 x 1.5-дюймовый приклад можно использовать для обеспечения зазора между стеной и перфорированной доской. Для стола будут использоваться бревна 2 x 4 и 2 x 8, и вы можете использовать обрезки дерева для своих ящиков, если у вас достаточно сидячих мест в магазине. Если нет, вы можете уменьшить дополнительные 2 x 4 штуки.

Вы будете использовать много петель в этой конструкции, поэтому убедитесь, что у вас есть нужное количество петель, прежде чем приступить к сборке.

Для кого предназначен этот верстак?

Этот план верстака своими руками предназначен для всех, у кого мало места.Посмотрим правде в глаза, независимо от уровня ваших навыков, вам нужна хорошая поверхность для работы. В тесном углу подвала или гаража вы можете обнаружить, что у вас нет места даже для небольшой скамейки.

Эта настенная система не только предоставляет вам рабочую поверхность. Это также поможет удерживать и организовывать инструменты и небольшие предметы, которые вы хотите хранить.

Читать полный план

---

Сделай сам!

Если я и чему-то научился за последние несколько лет по мере развития деревообработки, так это то, что создание вещей своими руками — это достаточное вознаграждение.Как только вы обнаружите, что для начала вы планируете строить верстак своими руками, не стесняйтесь настраивать его в соответствии с вашими потребностями и потребностями вашего магазина. Наконец, несмотря ни на что, будьте в безопасности и получайте удовольствие.

51 Бесплатные планы портативных верстаков «Сделай сам» для начала работы с деревом

Верстак — это центр вашего столярного цеха. Помимо удобной мебели для работы, верстак также обеспечивает безопасность и является надежным основанием подходящей высоты для многих приспособлений.

Может быть, вы только начинаете свое домашнее путешествие и вам нужен верстак, или, может быть, у вас просто есть веская причина, по которой вы хотите построить его самостоятельно, вы должны знать, что вы не одиноки.

Множество мастеров своими руками построили разные верстаки на протяжении многих лет, а некоторые даже решили выложить свои планы в Интернете. Ниже приводится список этих удивительных планов верстаков, которые мы собрали, чтобы вдохновить вас на создание собственной скамейки.

1. Универсальный верстак с соединителями для стяжки Учебное пособие

Вы можете либо следовать пошаговому руководству здесь, либо смотреть видео, если вы любитель видео. Этот верстак своими руками простой и аккуратный, он поставляется с соединителем для стяжек Simpson, который удерживает углы скамейки на месте и удерживает ее прочной.

Материалы будут стоить около 120 долларов, включая дерево и фурнитуру. Этот верстак имеет ширину 90 дюймов, высоту 38 дюймов и глубину 24 дюйма.

Учебное пособие хорошо представлено и включает множество изображений, чтобы лучше объяснить вам процессы. Для выполнения этой работы вам потребуются пила, отвертка и клей.

Подробнее здесь

2. Ultimate Mobile Workbench DIY Tutorial

Ultimate Mobile Workbench — отличное название для рабочего места, и это не шутка.Этот верстак предлагает несколько удивительных функций, которые вы оцените, если вы работаете в магазине с ограниченным пространством.

Он прочный, мобильный, в нем много места для полок, и вы можете отрегулировать его стол по вертикали в соответствии со своими потребностями.

Это длинное руководство с подробными инструкциями. Вам понадобятся торцовочная пила, дрель и струбцины, а также другие стандартные деревообрабатывающие инструменты. Расходные материалы обойдутся вам примерно в 150 долларов.

Подробнее здесь

3. Учебное пособие по мобильному верстаку DIY за 100 долларов

При длине 96 дюймов и ширине 48 дюймов этот рабочий стол такой же большой, как деревянные верстаки DIY.Он сделан из фанеры 2х4, предлагает много места на полках и катится на роликах.

Если вы заинтересованы в строительстве этого, вам потребуется около 100 долларов на материалы или 150 долларов, если вы хотите использовать высококачественную древесину.

Сделать каркас и добавить полки и столешницу довольно просто. Все, что вам нужно, это пила, чтобы разрезать 2х4 и лобзик, чтобы обрезать фанеру.

Подробнее здесь

4. Простой, но симпатичный верстак DIY с планами тисков

Не все должны строить одинаково.В этом верстаке для крепления каркаса используются большие винты, что придает ему неповторимый вид. Он также соединяет деревянные полоски вместе, образуя верхушку, создавая красивое и функциональное произведение искусства.

Создать такой стильный верстак — непростая задача, и вам придется решить, нужны вам тиски или нет. Столешница имеет ширину 54 дюйма и глубину 29 дюймов.

Необходимые инструменты: кондуктор, циркулярная пила, сверло и рубанок. Подробные планы верстаков DIY также доступны для скачивания в формате PDF.

Подробнее здесь

5. Простое руководство по DIY Workbench

Вот простой самодельный план верстака, который может попробовать каждый. Никаких навороченных конструкций или насадок, скамейка очень и надежная.

Вы получаете скамейку высотой 36 дюймов и шириной 72 дюйма с глубиной 24 дюйма. На сборку всего потребуется около 4 часов, а стоимость материалов составит около 35 долларов.

На нескольких рисунках показано, как просто построить эту таблицу с помощью 13-шагового руководства.Вам понадобится приспособление для карманного отверстия, циркулярная пила и отвертка или пистолет для гвоздей.

Подробнее здесь

6. Учебное пособие по DIY Garage Workbench

За чуть более 100 долларов вы тоже можете собрать этот складной гаражный верстак. Идея верстака — крышка верхней полки, которую можно сложить, чтобы увеличить пространство на столе, или сложить, чтобы закрыть полку и освободить место для вашей машины.

Большинство людей могут собрать этот проект, поскольку он довольно прост. Необходимые инструменты включали циркулярную пилу, дрель и лобзик.

Вы получаете 6-шаговое руководство с красивыми изображениями и диаграммами, а также загружаемый файл проекта в формате PDF со всем необходимым.

Подробнее здесь

7. Простые и портативные планы DIY Workbench

Jamison, Rogue Engineer показывает вам, как быстро и легко сделать верстак. Это будет стоить всего 75 долларов, и вы сделаете это менее чем за час.

Большим плюсом здесь является то, что вы используете только половину МДФ, поэтому вторая скамья будет даже дешевле, в результате чего цена двух скамеек составит всего 90 долларов.

Это 36 дюймов в высоту, 49 в ширину и 24 в глубину. Все, что вам нужно, это собрать раму, используя 2х4, затем прибить нижнюю полку и верхнюю гвоздь.

Подробнее здесь

8. Руководство для самостоятельного изготовления верстака для тяжелых условий эксплуатации

В этом руководстве показано, как построить верстак для тяжелых условий эксплуатации, в который можно загружать все, что угодно, и при этом он останется прямым.

Это доступно по цене 120 долларов, включая стоимость жестких стяжных соединителей Simpson и 4 роликов.Для этой работы подойдут ручная пила и дрель, хотя было бы неплохо иметь ударный шуруповерт и торцовочную пилу.

Существует 6-шаговое руководство, которое проведет вас через шаги. Вы легко поймете шаги, потому что они хорошо объяснены и включают четкие изображения.

Подробнее здесь

9. Учебник по детскому верстаку «Сделай сам»

Какой лучший способ поощрить и поощрить вашего маленького помощника, чем построить ему этот простой верстак с нижней и верхней полками.

Простые планы рабочих мест содержатся в файле PDF, который вы также можете загрузить и распечатать, если хотите. Высота столешницы составляет 23 дюйма, а высота верхней полки — 39 дюймов.

Вам понадобятся только простые инструменты, такие как пила, дрель и приспособление для отверстий в карманах. На трех страницах этого PDF-файла содержатся хорошо обозначенные схемы и 4-х шаговое руководство по построению.

Подробнее здесь

10. Планы станка для прокатки Эшли

Эшли из Shanty2Chic построила его для себя.Это большая скамья, верхняя часть которой составляет 96 дюймов в длину и 24 дюйма в ширину. Ноги бывают 2х4 и 2х6.

Вам нужно будет скачать планы, нажав на предоставленную ссылку. Все внутри имеет цветовую маркировку, чтобы облегчить понимание, плюс руководство по сборке из 5 шагов, которое поможет вам.

На странице блога у нее очень подробное пошаговое руководство с множеством ярких картинок. Для выполнения этого проекта вам потребуются клей, гвоздезабиватель, пила и приспособление Kreg Jig.

Подробнее здесь

11.Super Tough Workbench Бесплатные планы DIY

Этот учебник, доступный также в видеоформате, научит вас, как построить прочный и стабильный верстак. Материалы обойдутся вам примерно в 50 долларов или больше, если вам нужны элегантные материалы.

Учебное пособие состоит из 6 шагов, включая резку, сборку, верхнюю и обрезную установку, а также чистовую обработку. Вы также получаете покомпонентный вид проекта и схему раскроя.

Необходимые инструменты включают циркулярную пилу, дрель / отвертку, рамный угольник, зажимы и молоток.

Подробнее здесь

12. Прочный гаражный верстак без ножек

Если вы ищете верстак компактной конструкции, то вот одно из возможных решений. Он прочный, может быть любой высоты или длины, к тому же у него нет ножек. У вас должна быть стена с гвоздиками, если вы хотите, чтобы это работало.

Чаще всего вам понадобятся 2х4 для каркаса и ДСП или фанеры для верхней поверхности. В дополнение к дереву вам также понадобятся угловые стальные кронштейны, которые помогут удерживать стол.

Пятиступенчатое руководство проведет вас через процесс строительства, а несколько изображений помогут облегчить понимание идеи.

Подробнее здесь

13. Easy to Build Workbench DIY Tutorial

Здесь у нас есть один из самых простых планов рабочего места в этом списке. Он состоит из двух рам с каждой стороны, которые скреплены дюбелями, а также из старой двери 1950-х годов в качестве верхней поверхности.

Эта скамья имеет высоту 30 дюймов и глубину 20 дюймов. Размер двери, которую вы будете использовать, также определит окончательный размер вашего рабочего места.

Большая часть этого руководства посвящена тому, чтобы показать вам, как выполнять дюбельные соединения без зажимного приспособления для дюбелей. Если вы сможете это сделать, то остальная часть процесса сборки станет легкой.

Подробнее здесь

14. Деревянный верстак своими руками за 8 шагов

Если у вас есть доступ к деревьям и бензопиле, то вот интересный проект, который может вам понравиться. Учебное пособие начинается с поиска дерева и разрезания его на нужные вам части.

Еще один интересный момент — использование труб в этом строительстве.Из этих черных труб было построено так много деталей, в том числе держатель для салфеток, поворотный стул и опоры для столешницы.

Этот урок включает в себя множество картинок, которые должны помочь вам получить общую картину. Тем не менее, вы можете добавить свое собственное творчество, все, что вам нужно, — это необработанная древесина и бензопила.

Подробнее здесь

15. Портативный верстак DIY с регулируемыми полками Plan

А вот еще один проект Джемисона, инженера Rogue.На этот раз у нас есть переносной верстак на колесиках с регулируемыми полками.

Это 36 дюймов в высоту, 38 дюймов в глубину и 48 дюймов в ширину. Вы получаете загружаемые планы в формате PDF, а также руководство по сборке из 6 шагов с большим количеством изображений, чем вы обработали.

Если вы хотите построить этот проект, то в дополнение к обычным инструментам, таким как пила и дрель, вам понадобится приспособление для карманного отверстия и приспособление для фиксации полки Kreg или что-то подобное.

Подробнее здесь

16. Простые и надежные планы верстаков

Эти бесплатные планы деревообрабатывающих верстаков, требующие всего лишь дрели и циркулярной пилы, предназначены для всех, кто хочет построить простой, но надежный верстак.

Вы можете скачать планы одним щелчком мыши. На двухстраничных планах содержится список пиломатериалов и оборудования, а также детали рабочего места в разобранном виде.

Эта скамья имеет высоту 33 дюйма, ширину 62 дюйма и глубину 24 дюйма. Верх — из листа МДФ, ножки — из 4х4, а их стыки фиксируются дюбелями.

Подробнее здесь

17. Бесплатные планы верстака DIY 2 x 4

Для этого верстака вам понадобятся пиломатериалы 2 x 4 для ножек и боковых растяжек, а также фанера или OSB для верхней и нижней полки скамьи.

Рабочий стол имеет ширину 45 дюймов, глубину 24 дюйма и высоту 30 дюймов. Вы можете сделать это менее чем за день и примерно за 50 долларов.

Имеются подробные чертежи с цветовой кодировкой, которые точно показывают, что вам нужно делать, а также пошаговые инструкции, которые показывают лучший способ собрать этот верстак.

Подробнее здесь

18. Оптимальные планы рабочих мест Аны Уайт

Ана Уайт построила эту систему раскладных рабочих мест, когда она стала частью проекта Blogger Build-Off Риоби.Он состоит из 3 частей; стол для торцовочной пилы и 2 откатные боковые тележки.

Вы должны знать, что для использования этого стола вам понадобится торцовочная пила. Верхние части двух тележек можно использовать для сборки или шлифования и отделки, а их внутренние полки удобны для хранения всех видов инструментов.

Это сложный проект, требующий больше денег, времени и преданности делу, чем большинство других скамеек в этом списке, и тем не менее, он того стоит. Вся эта штука имеет ширину 128 дюймов, высоту 40 дюймов и глубину 31 дюйм.

Подробнее здесь

19. Учебное пособие по облегченному рабочему столу DIY Drop Down

Благодаря простой идее использования массивной дверцы в качестве столешницы и двух складных ножек этот проект представляет собой идеальное решение для тех, кому нужен небольшой план верстака.

Поскольку вы будете использовать дверь, рабочий стол будет иметь ширину около 80 дюймов и глубину 30 дюймов. Его высота будет оставлена ​​на ваше усмотрение, так как вам нужно будет настроить ее.

Чтобы построить этот стол, одна сторона которого висит на стене, вам понадобится приспособление для карманных отверстий, циркулярная пила, дрель, шлифовальный станок и торцовочная пила.

Подробнее здесь

20. Простое и доступное руководство по DIY Workbench

Вы можете собрать его менее чем за 50 долларов и всего за несколько часов. Хотя он сделан в основном из 2х4, ножки были увеличены вдвое, чтобы получить толщину 4х4.

Сам стол имеет размеры 55 x 34,5 дюйма и высоту 36 дюймов. Он сделан из фанеры, включая нижнюю полку, размер которой составляет 48 х 34,5 дюйма.

4-х шаговое руководство по сборке проведет вас через весь процесс.Для этого проекта вам понадобятся аккумуляторная пила, дрель и гвоздезабиватель, хотя вы также можете использовать молоток и ручную пилу.

Подробнее здесь

21. Учебное пособие по компактному рабочему столу за 70 долларов и 4 часа

Этот компактный рабочий стол имеет ширину 46 дюймов, глубину 28 дюймов и высоту столешницы 34,5 дюйма. Вы можете построить его, используя 2×6 и 1×4. Для инструментов вам понадобятся зажимы, щетка, угольник, пила и дрель.

Если у вас есть интерес к этому проекту, вам следует подумать, подходит ли он вам, потому что он очень специализирован, и его первоначальный конструктор имел в виду цель, когда создавал его.

С его 7-шаговым руководством вы станете свидетелем того, как несколько кусков древесины превращаются в красную и черную красоту. Грунтовка и покраска завершают работу. Для этого вам понадобится около 4 часов сборки и 70 долларов на материалы.

Подробнее здесь

22. Шикарные и элегантные планы верстаков DIY

Верстак не обязательно должен быть скучным и непривлекательным, он также может быть красивым, хорошо окрашенным и красивым предметом мебели. Это то, чему вас учит это руководство, и оно также включает обучающее видео.

Вам понадобится циркулярная или торцовочная пила, дрель и шлифовальный станок. Вся конструкция обошлась примерно в 175 долларов, но вы можете сократить расходы, если будете использовать только лист фанеры.

Учебник короткий и приятный. Есть изображения, показывающие, что происходит, и список всех инструментов и принадлежностей, которые вам понадобятся для сборки.

Подробнее здесь

23. DIY Stable & Tough Учебное пособие по бюджетному верстаку

Бюджетный верстак также может быть устойчивым и прочным.Его изготовление стоит менее 100 долларов, а на его создание у вас уйдет всего полдня.

В этом руководстве 3 шага и всего 3 изображения, поэтому он не очень удобен для новичков, но если вы доверяете своим навыкам работы с деревом, все в порядке.

Необходимые инструменты: циркулярная пила, молоток, зажимы и разводной ключ.

Подробнее здесь

24. Как создать традиционный верстак Учебное пособие

Дедушка всех планов верстака находится здесь.Единственная цель этого 60-страничного руководства — научить вас создавать традиционный верстак, которым вы никогда не перестанете восхищаться.

Здесь 2 тиски, передние и концевые. Каждая из этих тисков, а также другие части скамейки получают подробное объяснение с изображениями в этом руководстве.

Этот проект не для новичков и никому не посвященных. Вы должны быть готовы довести дело до конца, прежде чем начать.

Подробнее здесь

25.Чертежи верстака KD Nicholson

Скамья KD Nicholson — одна из 2 популярных скамей Nicholson, а вторая — Naked Nicholson. Если вам неизвестны скамейки Nicholson, они уникальны, прочные, очень стильные и имеют множество отверстий для фиксации.

Для работы над этим проектом вам потребуются хорошие навыки работы с деревом, потому что в планах PDF всего 3 страницы. Нет ни пошагового руководства, ни картинок, только планы.

26. Роликовый верстак 6-этапное руководство «Сделай сам»

Прекрасный пример творческого строительства, этот верстак вдохновлен верстаками Shanty2Chick и Эми Уайт.Более того, его строительство стоило всего 35 долларов.

Вы можете построить его в точности так, как он есть, или внести свои изменения. Это 81 дюйм в ширину и 27 в глубину. Ноги сделаны из твердых колес 4×4, а затем поддерживаются 2×4.

В 6-шаговом руководстве показано, как построить этот верстак, от распиловки пиломатериалов до изготовления каркаса и последней сборки.

Подробнее здесь

27. Учебник по складному верстаку

Пространство часто является проблемой в большинстве деревообрабатывающих цехов, поэтому вот еще одно руководство по складному верстаку своими руками, которое поможет вам сэкономить место.

Этот проект дешевый и требует всего лишь листа фанеры, досок 2х4 и петли для фортепиано. На пошаговых рисунках показано, как построить это уникальное сооружение от начала до конца.

Подробнее здесь

28. Учебное пособие по 8-ступенчатому прочному рабочему столу Аны

С помощью этого учебного пособия вы можете построить хороший верстак шириной 48 дюймов, высотой 34 дюйма и глубиной 24 дюйма. Он отличается уникальной конструкцией, что делает его довольно прочным при использовании комбинации досок 2х4.

Изготовление этого верстака с использованием прилагаемого руководства из 8 шагов обойдется вам менее чем в 50 долларов. Руководство начинается с обрезки листов 2×4 по длине.

В то время как здесь ножки были обрезаны до 33 дюймов, вам следует обрезать свои до такой высоты, которая вам больше всего подходит.

Подробнее здесь

29. Прочные и элегантные планы верстаков

Если вам нужен верстак, которым можно любоваться, то вот еще один проект, на который стоит взглянуть. Поставляется с 7 ящиками и тисками.

Полные размеры не приводятся, но он должен быть около 50 дюймов в ширину и более 30 дюймов в высоту. В этом руководстве 10 шагов, каждый из которых включает изображение и краткое описание.

Подробнее здесь

30. Как построить верстак по старинке

В учебном пособии «Сделай сам» Павла Селлерса основное внимание уделяется созданию прочного верстака, используя только ручные инструменты, точно так же, как это делалось давным-давно.

Хотя электроинструменты почти стали стандартными инструментами для деревообработки, вы все же узнаете кое-что из учебника Пола.

Он использует долото и молоток, чтобы делать пазы, ручной рубанок, чтобы разгладить предметы, и ножовку, чтобы делать пропилы. Это настоящая страсть, и вы тоже можете ее испытать.

Подробнее здесь

31. Складной рабочий стол Дэйва Фланагана

Верстак Дэйва прост в изготовлении и использовании, а также легко складывается, когда он не нужен. Это важно, если у вас мало места.

Для этого проекта вам понадобятся в основном 1×4 и 2×4, включая простые инструменты, такие как дрель, пила и молоток или пистолет для гвоздей.

Существует диаграмма списка вырезов, а также хорошо обозначенные фотографии скамейки, которые помогут вам во время сборки. Его ширина составляет 48 дюймов, и вы можете сделать его сколь угодно высокой.

Подробнее здесь

32. Идея гаражного верстака для тяжелых условий эксплуатации

Для строительства тяжелых условий требуются сверхпрочные материалы, поэтому ножки этого гаражного верстака изготовлены из полноприводных колес, а остальная часть рамы — из прочных материалов. сделано с использованием 2x6s.

Вы можете создать этот бесплатный план рабочей среды за один уик-энд или меньше.Он имеет ширину 48 дюймов и глубину 24 дюйма, а также высоту 30 дюймов.

Для этого проекта требуется торцовочная пила для резки под углом. Также вам потребуются дрель и фрезерный станок.

Подробнее здесь

33. Простые и надежные планы гаражных верстаков

Вот хороший учебник по гаражным верстакам, который обойдется вам менее чем в 100 долларов и 3 часа работы. Он прочный и отлично выглядит, и построен из автомобилей 4×4 и 2×6.

Список необходимых инструментов в этом учебном пособии включает дрель, резиновый молоток и циркулярную пилу, хотя многие разрезы в учебном пособии были сделаны с помощью ручной пилы.

Множество включенных изображений проведут вас шаг за шагом через простой процесс сборки. Эта скамья имеет ширину 60 дюймов, глубину 27,5 дюйма и высоту 42 дюйма.

Подробнее здесь

34. Учебное пособие Криса Гарднера по Ultimate Garage Workbench

Крис Гарднер присоединяется к списку мастеров по дереву своими руками, которые выпустили бесплатные окончательные планы рабочих столов. Его идеальный рабочий стол составляет 32,5 дюйма в высоту и полные 84 дюйма в ширину.

Щелкнув ссылку, вы перейдете на страницу загрузки бесплатных планов для печати.Однако вам нужно будет подписаться, прежде чем вы сможете получить файл PDF.

В этом PDF-файле подробно объясняется, как Крис сделал эти прекрасные соединения с помощью 16,5-дюймовых болтов. В остальном, остальная часть учебника в равной степени наполнена информацией и изображениями.

Подробнее здесь

35. DIY Workbench with Overhead Light Tutorial

Команда из Ginger & The Huth построила этот верстак, используя чертежи от Family Handyman, которые они также включают ссылку.

Это не сверхпрочная скамья, но она устойчивая и прочная. Материалы для сборки обойдутся вам примерно в 80 долларов, и вам понадобятся только стандартные инструменты, такие как пила, дрель, рулетка и т. Д.

Они включают в себя пошаговые изображения процесса строительства с должным объяснением каждого шага, что упрощает выполнение данного руководства.

Подробнее здесь

36. 52-страничные планы инструментальных средств гаража Боба

Боб вложил много усилий в этот проект, и вы тоже должны это сделать, если решите его построить.Этот верстак достаточно красив даже для гостиной, при этом он такой же прочный и функциональный, каким должен быть.

Его планы на 52 страницах содержат много информации и очень подробны. Вам понадобится хороший уровень навыков работы с деревом, чтобы взяться за этот проект, потому что это непросто.

Если вам это удастся, то это тот верстак, которым вы всегда будете гордиться в ближайшие десятилетия.

Подробнее здесь

37. Компактный и красивый в красном Планы мобильных верстаков

Для этого проекта вам понадобится роликовый шкаф.Тип, который обычно считается шкафом механика и сделан из металла.

Цель состоит в том, чтобы добавить деревянную столешницу с тисками и магнитной панелью инструментов для упорядочивания ваших инструментов. Вы также можете положить под верхнюю часть удлинителя для питания ваших инструментов.

В зависимости от шкафа, который вы выбрали для трансформации, вы также можете внести в него другие улучшения.

Подробнее здесь

38. Изящный и сверхпрочный верстак DIY Tutorial

Для тех, кто хочет простой в сборке, но прочный верстак, эти бесплатные планы верстака предлагают решение.

В результате вы получите учебное пособие из 9 этапов, начиная от сверления отверстий в карманах и заканчивая установкой роликов, чтобы верстак оставался мобильным.

Размер столешницы составляет 48 x 32 дюйма, а высота — около 28 дюймов. Для этого вам понадобится дрель, приспособление для карманного отверстия и пила.

Подробнее здесь

39. Простое и модульное руководство по верстаку

Фанерная доска и набор регулируемых ножек скамейки, а также колесики — это все, что вам нужно для сборки этого верстака, и, если хотите, вы можете построить один и получите скамейку побольше.

Учебное пособие хорошо продумано и включает множество фотографий, позволяющих быстро понять, что вам нужно делать.

Следует отметить, что регулируемые ножки металлические, но наличие деревянного рабочего стола делает верстак более привлекательным.

Подробнее здесь

40. Бесплатное руководство для самостоятельной компактной тележки с откидной крышкой

Поразмыслив над этой идеей, вы поймете, насколько она умна. Идея состоит в том, чтобы построить верстак со столешницей, которая может вращаться на 360 градусов, потому что она поворачивается в центре.

Такая конструкция позволяет монтировать торговый инструмент, например пилу, с одной стороны, а другую сторону оставлять свободной для обычных работ.

Он устанавливается на роликах и имеет высоту 29 дюймов, ширину 34 дюйма и глубину 14 дюймов.

Подробнее здесь

41. Прочное и недорогое Учебное пособие по DIY Workbench

Создание сверхпрочного верстака может быть забавным и легким с использованием этого руководства. Вы также можете посмотреть прилагаемый видеоурок, если предпочитаете видео.

Учебное пособие состоит из 5 шагов, и все они содержат полезные картинки.Этот верстак имеет высоту 32 дюйма, глубину 32 дюйма и ширину 76 дюймов.

Рама построена с использованием 2х4, в то время как вам понадобится прочная деревянная дверь для верха. Вам понадобится пила, дрель и дополнительный гвоздезабиватель.

Подробнее здесь

42. Модульный верстак «Сделай сам» с удивительными функциями. Руководство

Этот верстак, предназначенный для небольших магазинов или гаражей с ограниченным пространством, предлагает множество впечатляющих функций, включая откидной столик и раскладной стол. подставка для пилы, выдвижная панель и потолочные шкафы.

Несмотря на то, что его легко и недорого построить, следует отметить, что этот проект не из простых. Итак, вам лучше быть готовым, если вы хотите взяться за это.

Он включает в себя руководство из 7 шагов, которое проведет вас через этапы строительства, включая изображения и диаграммы для облегчения понимания.

Подробнее здесь

43. Easy DIY $ 20 Workbench Tutorial

Использование досок 2×4 для изготовления каркаса и листов OSB для верхней и нижней полки делает этот проект простым и понятным.Скамья имеет высоту 32 дюйма, глубину 26 и ширину 49 дюймов.

Для этого проекта вам понадобится как минимум циркулярная пила, но наличие настольной или торцовочной пилы ускорит процесс.

Для такой простой конструкции это руководство очень длинное и подробное, но это в ваших интересах, потому что обсуждается каждая тема и также даются ответы на все возможные вопросы.

Подробнее здесь

44. Элегантные и прочные планы верстаков для самостоятельной сборки

Эти планы рабочих мест «сделай сам» представлены на 10 страницах и призваны показать вам метод сборки верстака с пазами и дюбелями вместе.

Об этих планах особо не говорится. Вы получите множество схем с подробными обозначениями и списками материалов, которые вам понадобятся.

Для правильного выполнения этой работы потребуется фрезерный станок, стол или торцовочная пила, а также дрель и гаечный ключ. Вся эта штука имеет ширину 51 дюйм и высоту.

Подробнее здесь

45. Простой и эффективный верстак за 50 долларов

Здесь у нас есть еще один взгляд на эту конструкцию верстака. Его изготовление стоит около 50 долларов, и на его выполнение у вас уйдет от 2 до 3 часов.

Рама простая, изготовлена ​​из досок 2х4, верх — из фанеры 1/2 дюйма. Вам также понадобится освещение для верхней полки, хотя выбор здесь за вами.

Инструменты, которые вам понадобятся для этого проекта, включают циркулярную пилу, дрель, защитные очки, торцовочную пилу, линейку и рулетку.

Подробнее здесь

46. Складной верстак из фанеры Учебное пособие

Используя фанеру и несколько оцинкованных труб, вы можете собрать этот складной верстак всего за несколько часов и примерно за 100 долларов.

Он состоит из центрального стола размером 12 x 46 дюймов и 2 складывающихся сторон, каждая размером 17 x 31 дюйм. Если перевернуть обе стороны, получается очень большой верстак.

Две стороны имеют опоры из оцинкованных труб, а центральный стол включает 3 полки для хранения.

Подробнее здесь

47. Учебное пособие по Ultimate Workbench за 60 долларов Кори

Усовершенствованный рабочий стол Кори поистине является инновацией. Он включает в себя множество полезных функций, таких как настольная пила, хранилище инструментов, зарядная станция, рабочее место, сбор опилок, воздушный компрессор и хранилище шлангов, а также мобильность.

Эта скамейка тоже очень красивая. Кори показывает вам, как она строила каждый шаг, начиная с рамы и заканчивая установкой зажимных гусениц на столешницу.

Если вы собираетесь построить это, обратите внимание, что 60 долларов предназначены только для деревянных материалов. Таким образом, дополнительные функции будут стоить больше денег, в зависимости от того, сколько функций вы хотите.

Подробнее здесь

48. Простые планы верстака своими руками

Создание верстака не должно быть трудным, оно также может быть быстрым и легким.Эти планы DIY представляют собой прочный, надежный и дешевый в сборке верстак.

У вас все еще есть возможность делать выбор, например, выбирать между 4×4 и 2×4 для ног. Вы также можете выбрать расстояние между ногами в зависимости от того, какой вес вы ожидаете от него.

Это руководство не берет вас за руку и ведет вас по шагам. Скорее, он объясняет, что вам нужно делать, но по-прежнему дает вам свободу сделать окончательный выбор.

Подробнее здесь

49.План настенного верстака с двойной полкой

Это еще один проект для тех, у кого мало места. Верстак крепится к стене, и вы можете приподнять его одной стороной вверх, чтобы освободить место, в то время как он превращается в двойную полку.

Вы получаете планы, а также фотографии рабочего стола и список вырезов для его сборки. Учебник не самый лучший и мог бы быть немного более подробным, но диаграммы очень хорошие и дают достаточно информации.

Подробнее здесь

50.Руководство по изготовлению традиционных верстаков

Если у вас есть доступ к строительной древесине и вы готовы построить что-то удивительное, то вот вам.

Этот верстак выглядит и ощущается солидным, потому что он действительно прочный. Он включает в себя передние и концевые тиски, а также отверстие для упора на скамье и на тисках.

Вы можете проявить немного творчества, если хотите, и добавить к этому рабочему столу современные функции, такие как удлинитель или зарядная станция, для обновления.

Подробнее здесь

51.Easy DIY Step by Step Workbench Tutorial

В нашем последнем учебном пособии по верстаку есть 2 набора учебных пособий по 5 шагов, один для столешницы, а другой для ног. Сам верстак настолько прост, что вы можете построить его без обучения.

Размер столешницы составляет 60 x 30 дюймов, а высота — 34 дюйма. Вы, конечно, можете изменять свои собственные размеры в соответствии со своими потребностями.

Необходимые инструменты включают циркулярную пилу, дрель, ленточную шлифовальную машину и другие основные инструменты и принадлежности.

Подробнее здесь

Мы подошли к концу этого длинного списка планов рабочего места, и вы определенно нашли то, что хотели бы построить.

Не забудьте добавить эту страницу в закладки, закрепить изображения или поделиться этим списком в социальных сетях. Таким образом, вы всегда можете вернуться к нему.

Также не стесняйтесь написать нам несколько строк в разделе комментариев и сообщить нам, чем вы занимаетесь.

Создание рабочего стола настоящего плотника: 32 ступени (с изображениями)

Я выбрал масляно-восковую отделку. Масляная отделка отнюдь не самая жесткая. На самом деле, они действительно довольно жалкие, что касается защиты дерева.Но их легко нанести, и даже самая жесткая отделка не выдержит злоупотреблений, которым подвергнется верстак, поэтому важнее, чтобы его было легко отремонтировать. Воск обычно используется для придания блеска. На скамейке он защищает от прилипания клея.

И тут решил, что одного масла хватит на основу. Воск служит для придания поверхности блеска (в котором я не вижу необходимости) и для облегчения удаления пролитого клея и краски (в которых я также не вижу необходимости на основе).Итак, я смазал основу маслом, а верх — маслом и воском.

Видеосериал «Начало работы в деревообработке» включает эпизод о нанесении масляно-восковой отделки, который включает такие этапы, как смачивание древесины и затем шлифование рельефной текстуры. Все это казалось чрезмерным для чего-то, что я собирался положить в подвал и ударить молотком.

Я сделал низкий столик из пары табуретов, своей пустотелой двери и одной из панелей МДФ, которые в конечном итоге стали частью моей столешницы.Я был обеспокоен тем, что любое масло, капающее на дверь, может повлиять на адгезию клея, когда я, наконец, добрался до проекта, для которого я его купил. Хотя верхнюю часть верхнего листа МДФ я все равно планировал смазать маслом. (То же самое для нижней стороны нижнего листа.

Поместив основание на этот временный стол, установите его на более удобную высоту, чем на полу или на столе в полный рост.

Наносить масло можно. Наденьте виниловые перчатки, налейте немного масла в таз, возьмите кусок чистой хлопчатобумажной ткани размером с мочалку или меньше, окуните его в масло и нанесите на дерево.Вы хотите, чтобы дерево было влажным, вы не пытаетесь тереть его, пока оно не высохнет. Нанесите масло на всю поверхность, а затем пройдитесь по ней в поисках сухих пятен, при необходимости нанося больше масла. После пятнадцати минут, чтобы он оставался влажным, дайте ему постоять еще пятнадцать минут. Затем нанесите еще один слой масла и оставьте еще на пятнадцать минут.

Протрите насухо. Подождите полчаса, а затем вытрите насухо вытекшее масло. Проверяйте его каждые полчаса и делайте то же самое в течение пары часов.

На следующий день нанесите еще один слой, подождите полчаса, затем вытрите насухо.Делайте то же самое в последующие дни, чтобы нанести столько слоев, сколько считаете нужным. Я применил три.

!!! ПРЕДУПРЕЖДЕНИЕ !!!

Помните те советы по пожарной безопасности, которые вы получали в начальной школе, об опасности масляных тряпок? Они говорили о льняном масле. Все маслянистые тряпки легко воспламеняются. Льняное масло самовозгорается. Льняное масло не испаряется, а окисляется. Окисление выделяет тепло, а повышение температуры увеличивает скорость окисления.

Льняное масло в миске или на поверхности дерева совершенно безопасно. Но тряпка, пропитанная льняным маслом, значительно увеличивает площадь поверхности, поэтому окисление происходит быстрее, и тряпка может обеспечить изоляцию, задерживая тепло. Повышенная температура еще больше ускоряет окисление, что еще больше повышает температуру, а обратная связь с разгоном может быстро привести к температурам, которые заставят тряпку самопроизвольно загореться. Это не одно из предупреждений «не садитесь за руль, пока нанесен солнцезащитный крем».Это одно из тех предупреждений, что «держите палец на спусковом крючке, пока не наведете пистолет на то, что вы хотите выстрелить». Тряпки, пропитанные льняным маслом , загорятся, если вы не будете обращаться с ними должным образом, и они могут загореться гораздо быстрее, чем вы думаете.

Когда вы работаете с льняным маслом, никогда — я имею в виду НИКОГДА — не оставляйте использованную тряпку без дела. Повесьте их на улице, вдали от горючих материалов и там, где есть достаточная циркуляция воздуха, чтобы они оставались прохладными.Или положите их в ведро с водой, а потом повесьте на улице. Если вы просто кладете на время тряпку, положите ее ровно, без складок, на что-нибудь негорючее. Висящее на ветру масло в тряпках не будет удерживать тепло, пока они окисляются. Для полного окисления масла может потребоваться пара дней, если оно теплое, или больше недели, если холодно и дождливо. При полном окислении масло будет твердым, а ветошь — жесткой. В этот момент они в безопасности, и их можно выбросить в мусорное ведро.Перед этим выбросьте их в мусорную корзину, и с таким же успехом можно попрощаться со своим гаражом.

http://www.google.com/search?hl=en&q=linseed+oil+rags+fire

Как создать мобильную рабочую среду | Планы деревообработки

Когда я собирался построить этот мобильный верстак, я сосредоточился на трех основных задачах, которые я хотел оптимизировать: столярные работы, шлифование и сборка. Используя T-Track, я могу воспользоваться множеством аксессуаров, которые будут удерживать элементы проекта там, где я хочу. С двумя выдвижными панелями я хранил шлифовальный и вакуумный шланг рядом с пылесосом в магазине.С несколькими большими ящиками и выдвижным подносом я могу хранить практически все аксессуары и электроинструменты, необходимые для работы на этой скамейке!

Чтобы быть в курсе всех наших последних проектов и узнавать о предстоящих событиях, подписывайтесь на нас в Instagram, YouTube и Facebook! Кроме того, если вы хотите помочь в финансировании будущих проектов и обучающих программ, вы можете зарегистрироваться в качестве покровителя!

Вот инструменты и предметы, которые я использовал для этого мобильного верстака:

Сэкономьте деньги на этих инструментах, которые я использовал в этом проекте:

На этой странице используются партнерские ссылки.См. Мою страницу раскрытия информации о партнерских программах.

Как создать мобильную рабочую среду

• Получите планы!
• Построить базу
• Сделайте это мобильным верстаком
• Установите разделительные панели
• Build Workbench Top
• Как установить T-Track
• Как собрать ящики
• Установка ящиков и раздвижных панелей

Получите планы

Этот проект построен из фанеры и габаритных пиломатериалов из имеющихся у меня чертежей.Возьмите их, чтобы избавиться от размерных догадок и быстро выполнить свой проект!

Построить базу

Для начала я начну с черновой резки 4х4, которые я использую для основы. Обычно я черново режу пиломатериал на 1–2 дюйма длиннее необходимого окончательного размера.

Этот шаг не является обязательным, но я хотел, чтобы мои доски были как можно более прямыми, поэтому я соединил и строгал все 4 стороны. В результате мой 4 × 4 уменьшился до квадрата примерно 3-1 / 4 дюйма.

Я использовал домино для столярных изделий в этой сборке, потому что они очень прочные и очень быстрые. ОДНАКО, если у вас нет Domino, не волнуйтесь. Вы все еще можете построить эту скамейку, используя дюбеля, карманные отверстия или столярные изделия из паза и шипа, вырезанных вручную!

Сначала я приклеиваю домино к ножкам, а затем добавляю короткие носилки для наращивания каждого конца. Поскольку я расположил домино таким же образом, мне пришлось использовать две разные длины. Все эти детали прописаны в моих планах, чтобы вам не пришлось гадать!

Я добавляю клей в каждую прорезь и на каждый конец носилок.

Используя мой K Body Revo, я сжимаю каждый конец вместе после того, как сбил их вместе ударным молотком.

Когда клей застынет на каждом конце сборки, я прикрепляю длинные носилки таким же образом. Как видите, мне пришлось использовать удлинители для моих параллельных зажимов для окончательного приклеивания рамы верстака!

Сделайте это мобильным верстаком

Независимо от того, большой у вас магазин или нет, возможность легко перемещать верстак стоит вложений и дополнительного времени на установку роликов.Если вы решили установить ролики, я бы порекомендовал сделать это на этом этапе, пока скамья не стала очень тяжелой.

Установить разделительные панели

Затем я отрезаю кусок фанеры 3/4 дюйма до нужного размера на настольной пиле и вырезаю несколько листов 2 × 4, которые будут использоваться для дополнительной устойчивости и служить точками крепления для разделительных панелей.

Используя K Body Revo, я закрепляю каждые 2 × 4 винтами с отверстиями с карманом 2-1 / 2 дюйма, как указано в моих планах.

Теперь я добавляю карманные отверстия на каждую из панелей по мере необходимости.Я использовал зажимное приспособление для отверстий в кармане и Kreg K5 в течение нескольких лет, прежде чем когда-либо обновился до Foreman. Эти другие приспособления — отличные продукты, и они до сих пор регулярно используются в моем магазине!

Опять же, используя K Body Revo, я устанавливаю каждую из панелей с помощью винтов с карманом 1-1 / 4 дюйма.

Здесь я использовал зажим EHK Trigger вместе с зажимом F-Style, чтобы удерживать небольшую панель на нужной высоте, пока она крепится с помощью винтов с отверстиями для карманов размером 1-1 / 4 дюйма.

Сборка верхней части рабочего места

Чтобы закрепить верх, я использовал Z-образные зажимы.Чтобы установить их, я использовал свой столяр для печенья, чтобы вырезать несколько пазов, в которые они могли войти.

Выровняв базовый слой фанеры по центру рамы, я вворачиваю винты, чтобы закрепить ее.

Черный меламин был выбран за его эстетичный вид и гладкую поверхность. Я увеличил размер меламина и прикрепил его к основному слою винтами # 6 × 1 ″. Эти винты были установлены с нижней стороны основного слоя в меламин. Затем, используя фрезу для обрезки заподлицо, я вырезаю меламин заподлицо с основным слоем.

Затем я добавил немного древесины лиственных пород, чтобы защитить край. Я выбрал Ambrosia Maple, потому что у меня под рукой были запасные части, и мне просто показалось, что было бы весело немного нарядить верстак 🙂

Чтобы прикрепить обшивку, я использовал клей и гвозди 1-1 / 2 ″ 16 калибра. Затем я вырезаю обрезки заподлицо с помощью пилы для резки заподлицо.

После того, как обшивка была установлена ​​на каждом конце, я положил малярную ленту, чтобы защитить меламиновую поверхность, и обрезал накладку заподлицо с верхом и низом столешницы.Затем я повторил этот процесс для каждой стороны скамейки.

Как установить T-Track

Я решил установить Т-образную гусеницу на этом скамейке из-за большей универсальности. Хотя этот шаг добавил изрядное количество времени, я думаю, что оно того стоило.

Чтобы проложить пазы, я использовал торцевую насадку для верхнего подшипника и два 8-дюймовых обрезков фанеры, которые служили направляющими. Я закрепил ограждение с помощью зажимов для спускового крючка EHK и зажимов F.

Чтобы закрепить Т-образную направляющую, я использовал винты # 6 × 1 ″.Используя винты такой длины, я не только закрепил Т-образную направляющую, но и еще больше стянул меламин и базовый слой фанеры.

Как собрать ящики

Для этой скамейки я использовал фанеру 1/2 дюйма, чтобы построить ящики для ящиков. Я разорвал все по ширине на настольной пиле, а затем отрезал все компоненты по длине с помощью торцовочной пилы.

Чтобы вырезать паз для дна выдвижных ящиков толщиной 1/4 дюйма, я использовал свой фрезерный стол с набором фрез для гребня и паза.Вы также можете сделать это с помощью стандартной буры 1/4 дюйма или даже настольной пилы. Ах да, небольшая касательная … Если вы не видели мою настройку стола маршрутизатора, посмотрите здесь!

Когда все канавки прорезаны, днища прорезаны, а карманы просверлены, пора собирать! Мне нравится использовать параллельный зажим, чтобы все крепко удерживать, когда я собираю ящики для ящиков. Я знаю, что после того, как я построю несколько приспособлений для сборки будущих ящиков с выдвижными ящиками на этом верстаке, этот процесс станет еще быстрее!

Установка ящиков и раздвижных панелей

Целый пост в блоге можно было бы написать только на тему установки выдвижных ящиков, но сегодня я собираюсь быстро провести вас через это.

Во-первых, я установил направляющую ящика на кусок фанеры толщиной 3/4 дюйма, который покоится на двух нижних подрамниках скамейки. Затем я установил его на толщину передней части ящика и прикрепил к скамейке.

После того, как оба слайда установлены, я устанавливаю ящик ящика на обрезке 1/4 дюйма и прикрепляю тонкую часть слайда к ящику. Установив первый ящик с выдвижным ящиком, я повторяю процесс, следуя измерениям в моих планах.

Теперь приступим к установке фасадов ящиков! Я использую стопку игральных карт, чтобы установить выступ (зазор) над и под лицевой стороной каждого ящика.Как только передняя часть ящика будет отцентрирована в пространстве, я зажимаю ее двумя зажимами EHK Trigger. Затем я прикрепляю ручку и закрепляю переднюю часть ящика двумя дополнительными винтами # 6 x 1 ″ изнутри коробки.

Для установки раздвижных панелей я использую тот же процесс. Основное отличие здесь в том, что слайды ориентированы горизонтально, а не вертикально по норме. Обратите внимание, что в этой ориентации эти слайды не выдерживают такой большой вес, как в стандартной вертикальной ориентации.
