Шкатулка из дерева своими руками чертежи

Шкатулка из дерева своими руками, чертежи деталей, сборочных единиц, подробное описание изделия, которое можно изготовить из цельного или клееного дерева, можно использовать и влагостойкую фанеру.

Крышка представленной шкатулки может находиться в двух крайних рабочих положениях:

• горизонтальное положение – закрыт первый и открыт второй рабочий отсек

• под углом 135° от горизонтального положения – закрыт второй и открыт первый рабочий отсек с зеркальной панорамой на внутренней стороне крышки

Изделие состоит из следующих сборочных единиц и деталей:

1. Боковая стенка.
2. Поворотная крышка.
3. Передняя стенка.
4. Дно с фигурными ножками.
5. Промежуточная разделительная стенка.
6. Задняя стенка.

Габаритные размеры изделия.

БОКОВАЯ СТЕНКА

Служит опорой для двух рабочих положений поворотной крышки. Боковую поверхность можно украсить разными выборками и декоративными вставками, текстура которых будет сочетаться с текстурой основного материала для изготовления, при этом не стоит забывать, что боковых стенок будет две — одна, это зеркальное отражение второй.

КРЫШКА

Крышка состоит из следующих элементов:

1. Средняя панель крышки.
2. Штифт 3 х 20 (мм).
3. Верхняя декоративная вставка.
4. Нижняя декоративная вставка.

В нижнюю декоративную планку вмонтировано зеркало.
Средняя панель крышки вращается относительно центральной оси металлического штифта стойкого к коррозии. Один конец штифта вставляется в крышку, с минимальным люфтом, другой – вставляется в отверстие боковой стенки шкатулки из дерева, с небольшим натягом.

Центральная панель соединяется с верхней и нижней декоративной вставкой при помощи клея.

ПЕРЕДНЯЯ СТЕНКА

Дощечка размером 10 х 70 х 200 (мм), в которой по краям вырезаны шипы размером 10 х 10 (мм). Расстояние между шипами составляет 10 (мм).

ДНО

Представляет собой фрезерованную по периметру дощечку, к которой приклеены четыре ножки.

ПРОМЕЖУТОЧНАЯ СТЕНКА

Дощечка размером 10 х 66,5 х 186 (мм), которая вставляется в пазы боковых стенок.

ЗАДНЯЯ СТЕНКА

Рекомендуемые материалы для изготовления: клееные дощечки дуба или бука.
Дополнительно, можно изготовить внутреннюю тканевую облицовку для каждого рабочего отсека.

Шкатулка из дерева своими руками по чертежам – сделана. Такое конструктивное решение расположение крышки, придаст изделию свою оригинальность и неповторимость. Можно экспериментировать с геометрией изделия и различными декоративными вставками.

Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru

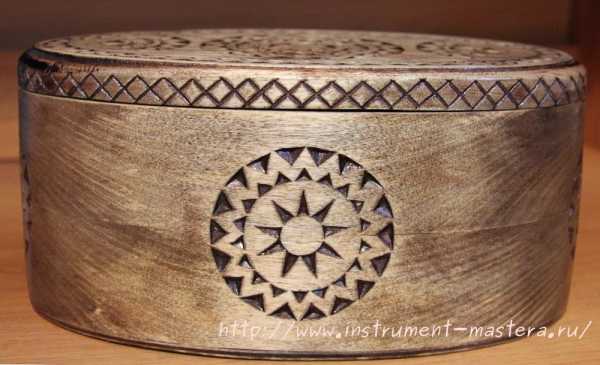

Овальная шкатулка из дерева — Домашняя мастерская

Овальные шкатулочки я уже делал и раньше и мне нравится такая форма гораздо больше, чем прямоугольная. (Одна такая овальная шкатулка представлена вот ЗДЕСЬ.)
Конечно, сделать шкатулку с прямыми углами проще и вариантов для последующей резьбы орнамента при этом гораздо больше; ведь там узор режется на плоскости и материал можно подобрать с подходящей структурой.
Овальная шкатулка изготавливается из цельного отрезка дерева и поэтому тут нет возможности для такого выбора.
Отдельные элементы орнамента приходится резать на торцевой стороне, поперек волокон древесины. А это порой не так уж и просто и не каждая порода дерева для этого подойдет. Проще всего сделать было бы, конечно, из липы, которая режется легко в любом направлении. Но липа у нас большая редкость, поэтому моя овальная шкатулка сделана из березы, а, точнее, из двух березовых досок — пятидесяток (толщиной 50 мм).

Доски я прострогал на деревообрабатывающем станке, отшлифовал с двух сторон, а потом на каждой по специально изготовленному из тонкой пластмассы шаблону нанес внешние и внутренние контуры основания шкатулки и выпилил их электролобзиком с отступом от линий на 3-4 мм. И только потом склеил обе заготовки, чтобы шкатулка получилась глубокой.
После того, как клей высох, я тщательно обработал начала внутренние и внешние и поверхности получившегося овального основания шкатулки. Большую часть работы выполнил с помощью сверлильного станка со вставленным в его патрон самодельным шлифовальным барабаном, но окончательную доводку пришлось делать вручную, наждачной бумагой прикрепленной к деревянным рукояткам подходящей формы.О том, как их сделать, я уже писал, поэтому повторяться не буду, Просто сделал рукояточки овальной формы и мебельным степлером прикреплял к ним наждачку нужной зернистости. (Надеюсь, что вскоре ручной работы по шлифовке заготовок у меня будет значительно меньше, так как со дня на день ожидаю посылку с заказанной бормашинкой «Профиль Б-03»).

Когда стенки овальной шкатулки были готовы, электролобзиком же выпилил ещё три овала — один из березовой доски, а второй из фанеры по размеру внешнего контура — для крышки шкатулки и для её дна, и ещё один фанерный — по внутреннему контуру основания. Последний наклеил на нижнюю сторону крышки, чтобы она плотно закрывала шкатулку.
А дальше обычная геометрическая резьба, которая требует точной разметки с использованием линейки, циркуля и транспортира. Сам же рисунок произвольный; это уж дело творческое и его я рисовал прямо на дереве, так, как «душа пожелала»…

Шкатулку пропитал морилкой на водной основе, цвет «палисандр» ( не знаю почему, но мне он нравится больше всего при работе с березой) и покрыл несколькими слоями лака. На торцах овала шкатулки и внутри, и снаружи лак пришлось наносить раз 5, наверное, так как тут древесина его очень хорошо впитывает.

Размеры этой овальной шкатулки:
Длина наибольшая — 23,5 см., ширина наибольшая — 13,5 см.; толщина стенок — 1 см., глубина — 9 см. Сделана шкатулка для подарка, но аналогичную могу изготовить и на заказ. Размеры, точно так же как и цвет, могут быть другими, по желанию заказчика. Цена в каждом случае оговаривается в личной переписке.
Для оформления заказа писать по адресу: [email protected]

Посмотреть другие резные шкатулки

www.instrument-mastera.ru

шкатулка из дерева | СВОИМИ РУКАМИ

Свои украшения каждая хозяйка дома хранит в шкатулке. Шкатулки из дерева делал разные. Я решил сделать шкатулку овальную. Такая работа всего одна и она стоит у моего брата сейчас. Как делал и что для этого надо Вы узнаете прочитав до конца статью.

Посмотрите мою работу и описание изготовления. И так мы начинаем рассматривать процесс изготовления. Шкатулка сделана из березы, использовать только хорошо высушенную древесину.Ни когда не делайте изделие, если не уверены что дерево сухое. Для некоторых поделок допустимо повышенная влажность дерева, для шкатулок нет.

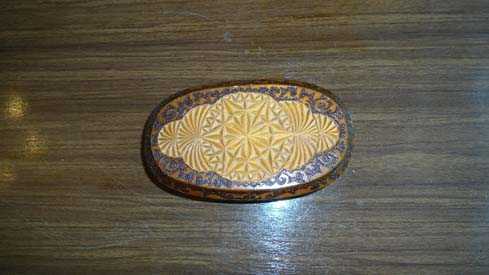

Шкатулка резная овальной формы

Первым делом на фуговальном станке обработал нужные доски, заранее выбраны без сучков и дефектов. Как работать и настраивать станок почитайте статью работа на деревообрабатывающем станке фуговальном.

Заготовки шкатулки

250 x 140 x 15 мм — 2 шт

250 x 90 x 40 мм -2 шт
60 x 90 x 40 мм — 2 шт
40 x 40 x 8 мм -4 шт

Делаем нужный размер на рейсмусе, толщина заготовок дана чистовая. На пиле опиливаем заготовки по ширине и торцуем по длине. Как работать на пиле я подробно описал в статье работа на деревообрабатывающем станке циркулярной пиле. Кто не читал почитайте, там описаны практические тонкости по настройке и работе на пиле.

Следующий этап, надо склеить коробку шкатулки. Крышку, дно и ножки приклеим позже. Для склейки используем проверенный клей. Я перед тем как склеивать изделия, делаю пробную склейку дерева и разбиваю. Доски не должны лопнуть по склеенному шву. Сейчас применяю клей ПВА профессиональный.

Склеивал коробку для шкатулки в тисках столярных,через прокладки чтобы не повредить коробку. Смотрим угол 90 градусов внутри. Прямоугольник коробки должен быть ровный, без перекосов.

Дальше делал два шаблона внутренний и наружный овал .Первым делом рисовал на бумаге, а затем переносил через копирку на 3 мм фанеру и выпиливал лобзиком. Как работать лобзиком я писал в статье подставка из фанеры своими руками. Овал внутренний должен быть меньше наружного на 20 мм по длине и на 20 мм по ширине, так как стенка шкатулки 10 мм.

Затем надо выпилить внутри овал. По шаблону чертим с одной, а потом с другой стороны,чтобы видно было при выпиливании как пилить. Выпиливал я простой лучковой пилой, в те времена не было еще лобзиков. При выпиливании черту оставляем, пилим аккуратно не спеша рядом с чертой. Шлифовал внутри на вертикальном барабане, у меня сделан самодельный станок. Должен получится ровный овал.

Открытая шкатулка

Продолжаем делать и склеиваем крышку и дно с коробкой в тисках,не забываем положить прокладки под крышку и дно. На склеенной заготовке чертим наружный овал на крышке и дне. Выпиливаем и шлифуем наружную сторону шкатулки. Перед шлифовкой надо приклеить ножки .

Отделяем крышку на фрезерном станке, пропил идет толщина крышки плюс 10 мм, как видно на фото. Шлифуем по плоскости крышку и заготовку самой шкатулки,чтобы между крышкой и основанием не было зазора. Если пропил идеальный, то этого делать не надо. Просто слегка пройдите мелкой шкуркой кромки.

Нам надо сделать шкатулку из дерева красивой и для этого на крышке сделан скос. Делал его на шлифовальном станке . Перевел по внутреннему шаблону овал на крышку и аккуратно вращая крышку по кругу постепенно сделал скос.

Петлю я поставил одну удлиненную,сделал сам. Можно поставить две маленькие вместе. Сейчас продаются разные,раньше не было приходилось делать самому. Вот мы подошли к украшению шкатулки резьбой.

Резьба на шкатулке

По всей шкатулке применялась геометрическая резьба. Резьбу рисовал сразу на шкатулку и вырезал. Дополнения выжигал по нанесенному рисунку. Сам рисовал и через копирку переносил на шкатулку. На кромке основания шкатулки и крышки тоже при помощи выжигания нанес рисунок спиральки.

Лакировал шкатулку на три раза. Первый слой наносил нитролаком, а два следующих масленым. После первого слоя мелкой шкуркой пройти всю шкатулку и снять поднявший ворс дерева. Не спешите покрывать раз за разом,каждый слой должен хорошо высохнуть.

Последнее нужно обклеить внутри шкатулки. Я сделал из плюша,хорошо смотрится бархат. Клей наносил только на стенки и дно шкатулки. Первым делом вырезал и обклеивал стенку, а затем вырезанный по шаблону овал приклеивал на дно.

Как сделать шкатулку из дерева овальной формы Вы узнали из этой статьи. Скоро новая статья и фото не пропустите.
