Содержание

эскизы, замеры, программы проектирования, инструкция, фото, видео

Для создания неповторимого дизайна мебельных конструкций, необходимо знать, как составить их чертежиВ последние года за создание индивидуального дизайна жилища, интерьера все чаще люди берутся буквально своими руками. И если начинают они с аксессуаров и предметов декора, постепенный переход на изготовление более сложных вещей не заставляет себя ждать. Это могут быть предметы мебели для кухни, гостиной, прихожей, в детскую комнату.

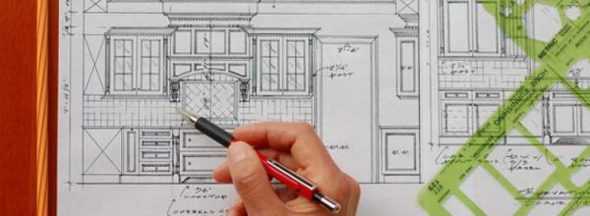

Как научиться делать чертежи

Для этого нужно понять общий принцип процесса создания предметов интерьера. Основа основ – хороший эскиз. Если навыки рисования не идеальные, лучше посмотреть эскизы мебели в Интернете или специализированных журналах. Не обязательно повторять точь-в-точь, можно преобразить тот или иной предмет под свои запросы.

Чтобы научиться составлять чертежи мебели, важно понимать общие принципы ее создания

Рассмотреть проведение замеров можно на примере создания кухонного гарнитура своими руками.

У проведения замеров есть свои законы, ведь чертежи основываются именно на верно вымеренных параметрах:

  • Если вы делаете кухонный гарнитур, или какую-то вещь для кухни, нужно знать длину стен.
  • Затем измеряется высота стен помещения.
  • Если за основу берутся стандартные размеры кухонных шкафов, они будут следующие: высота напольного шкафа – 85 см, глубина – около 50 см, ширина от 30 до 80 см.
  • Навесные шкафы делаются либо по тем же параметрам, либо в уменьшенном варианте.
  • Расстояние от навесного шкафа до напольного – 65 см.

Все цифры – лишь стандартный, усредненный размер, который можно менять под особенности кухни и рост хозяйки. Следующей момент – внесение размеров бытовой техники, которой заполняется кухня.

Теперь эти размеры нужно переносить на бумагу. Сегодня это можно не делать вручную, чертежи зачастую составляются в специальных графических программах.

Библиотека чертежей мебели (видео)

Правильный расчет размеров

Каждый предмет кухонного гарнитура рассчитывается отдельно. Все элементы детализируются, расписываются по составным частям. К примеру, тумба для кухни расписывается следующим образом

:

  • Задняя панель – размер;
  • Боковые стенки – размер;
  • Дверцы – размер;
  • Полочки – размер.

Выдвижные ящики детализируются отдельно. Обозначаются места крепления фурнитуры. Все размеры указываются со строгой точностью, чтобы чертежи были без ошибок.

Чтобы рассчитать размеры будущих модулей правильно, важно учитывать рост хозяйки

Мягкая мебель своими руками чертежи

Для создания мягкой мебели нудно не только создать чертеж своими руками, но и правильно выбрать материалы. А в перечень нужных материалов включаются:

  • Доски,
  • Бруски,
  • Наполнитель,
  • Обивочную ткань,
  • Листы ДВП и ДСП,
  • Бруски,
  • Шпагат,
  • Острый нож,
  • Дрель,
  • Шуруповерт,
  • Степлер,
  • Швейную машину,
  • Нитки,
  • Саморезы,
  • Отвертки,
  • Плоскогубцы,
  • Клей,
  • Стусло,
  • Ключи в наборе,
  • Ручную пилу.

Имея даже малые навыки создания простых конструкции и использования этих инструментов, можно разобраться и в более сложной технологии. Успешность предприятия будет зависеть именно от того, сколь качественными материалами вы пользуетесь.

Умение рисовать эскизы способствует формированию навыков в создании чертежей

В составлении чертежа мягкой мебели важно учитывать структуру и плотность наполнителя

Мягкая мебель требует наполнителя, синтепон подойдет для этой цели идеально. Хорошая альтернатива ему конский волос, но стоимость последнего серьезно превышает затраты на синтепон. Поролон также подойдет, единственное замечание – выбирайте поролоновые листы средней упругости.

Работа начинается с создания каркаса. Когда создаются отдельные элементы, и потребуются чертежи. На материал наносится разметка деталей, после чего выпиливаются заготовки.

Первая примерка покажет, совпадает ли конструкция и чертежи – детали должны состыковаться друг с другом. Если совпадения нет, корректировать детали нужно сразу же.

Кухонный уголок своими руками (видео)

Преимущества мебели, изготовленной своими руками

Для кухни ли, или для другой комнаты мастерятся предметы интерьеры, у таких конструкций есть несомненные

преимущества:

  • Высокое качество – так как вы сами выбираете материал, фурнитуру, контролируете все этапы процесса создания;
  • Существенная экономия средств – закупка материалов, вот и все расходы;
  • Создание единого интерьерного ансамбля – созданной своими руками мебелью проще сделать интерьер гармоничным;
  • Приобретение опыта и моральное удовлетворение от проведенной работы.

К тому же нестандартные размеры помещения, углы и выступы требуют соответствующей мебели.

Основным преимуществом мебели, изготовленной своими руками, является ее неповторимость

Можно создать мебель, в идеале совпадающую с размерами отведенной для не площади

Специальные программы проектирования

Эти программы значительно упрощают процесс конструирования. Они помогают произвести правильный расчет размеров и не только. С помощью программ можно:

  • Создать эскиз определенной вещи;
  • Создать дизайн-проект, к примеру, гарнитура для кухни;
  • Сузить выбор материалов
    до определенной категории;
  • Подобрать варианты декора, отделки, фурнитуры;
  • Построить 3D модель будущей конструкции;
  • Оптимально разместить детали на листе – точная раскройка листового материала;
  • Управлять процессом резки материала.

С помощью компьютерных программ можно составить правильный эскиз и точный чертеж будущей мебели

Словом, можно компьютеризировать весь процесс, тем самым гарантированно избежать ошибок, и все, что сложно делать своими руками, выполнить на компьютере.

Создание проекта кухни при помощи KitchenDraw на компьютере (видео)

Заключение

Создание любых предметов интерьера – непростое дело, но вполне посильное и непрофессионалу. Точность замеров, чертежей, вооружение современными компьютерными программами проектирования упростят этот процесс и позволят создать действительно качественную, оригинальную вещь, которая долго прослужит хозяевам.

Успехов!

stroylab.su

Основные этапы и правила самостоятельного проектирование мебели

Разработка дизайна мебели является сложным процессом. От точности проведения работ зависит функциональность интерьера. На конечный результат влияет множество факторов. При проектировании мебели учитываются индивидуальные предпочтения, вкусы. Можно сделать все самостоятельно. Для удобства существует много полезных программ и помощников. Важно на начальном этапе тщательно продумать каждый элемент будущей конструкции.

Формирование индивидуальных проектов позволяет каждому человеку стать владельцем неповторимого и оригинального комплекта мебели

Преимущества проектирования своими руками

Проекты могут быть типовыми или индивидуальными

Проведение проектирования корпусной мебели основывается на проведении расчетов, воплощении схем, чертежей. Это поможет добиться надежного и качественного изделия. Существуют типовые проекты и индивидуальными. Первые отличаются простотой исполнения, доступностью. Индивидуальные проекты подстраиваются под конкретный стиль. Для создания используются специальные программы. Это позволяет воплощать неповторимые, сложные модели. У подобной работы существует много преимуществ.

  1. Изделие будет точно соответствовать габаритам комнаты и конкретному отведенному для него месту.
  2. Устройство и внешний вид будут неповторимыми, оригинальными, единственными в своем роде.
  3. Стиль продуман до мелочей, идеально подходит для общего оформления помещения.
  4. Можно использовать различные материалы, фактуры.
  5. Благодаря возможности воплотить любые задумки и идеи, вы получите именно желаемую модель. Она будет полностью отвечать вашим требованиям.

При проектировании мебели собственными руками будьте готовы к большим временным затратам. Работа кропотливая, долгая и потребует полного погружения, внимания. Реализовать созданный проект бывает сложно из-за индивидуальных особенностей.

Перед началом создания изделия важно получить некоторые навыки, включая умение составлять схемы, делать чертежи. Это поможет избежать сложных ошибок при воплощении желаемого.

Для создания неповторимого дизайна мебельных конструкций, необходимо знать, как составить их чертежи

Что обязательно нужно учесть при проектировании мебели

При создании эскизного проекта и расчетов материалов к нему необходимо иметь точные замеры помещения

Занимаясь проектированием мебели, рекомендуется учитывать несколько важных особенностей.

  1. Ширина дверей. Создавая изделия, оснащенные этими элементами следует учитывать соотношение габаритов. Ящики не должны быть шире открываемых дверей. Или выдвигать их будет сложно.
  2. Конструкции с максимум 3 дверями открываются на один отсек. Это облегчает проникновение внутрь. Если дверей 4, отсеков будет 2. Количество обоих элементов должно совпадать.
  3. В некоторых моделях есть мертвые зоны — области, недоступные для размещения ящиков. В этой зоне располагается край дверцы. Это рекомендуется учитывать, работая над проектом, как и наличие направляющих.
  4. Полки длиной более 50 см могут прогнуться. Избежать этого можно, установив стойку под ними.
  5. При проектировании мебели рекомендуется ставить перегородки под цельную крышку.
  6. Все дверцы должны быть одинаковой шириной, что позволит добиться максимальную открытость проема.
  7. Каждая раздвижная конструкция оснащается стопорами. Это позволит избежать произвольного открывания или закрывания дверец и облегчает использование.

Этапы проектирования корпусной мебели

Продумываем проект и определяем какая именно мебель будет создаваться

Определяем размеры, габариты и материалы

Создание проекта проходит в несколько основных этапов. Все они отражены в таблице.

ЭтапыОписание
ПредварительныйОпределитесь с желаемым результатом. Что именно хотите получить, размеры изделия, составные части, как все будет выглядеть. Учитывайте габариты места, где разместите конструкцию.
Создание эскизаПроводится расчет параметров. Рисуется желаемая модель, для удобного визуального представления проекта. Учитывайте назначение создаваемой мебели, желаемую функциональность. От этого зависит наполнение, количество деталей. Важно продумать и нарисовать каждый элемент конструкции.
Технический проектЕго реализуют при помощи специальной программы. Необходимо указать параметры и мелочи, включая тип, оттенок мебели. Рекомендуется предварительно изучить несколько видео уроков, чтобы упростить работу в программе. Это поможет сэкономить время и добиться качественного результата.

Создаем эскиз таким образом, чтобы схемы и чертежи были понятны для будущих сборщиков мебели

Делаем технический проект, проверяем ошибки, вносим корректировки, подготавливаем всю необходимую проектную документацию

Обзор компьютерных программ-помощников в производстве мебели

Чертеж и проект мебели в специальной программе

Ранее технический проект воплощался на бумаге. Это занимало много времени, сил, а риск совершить ошибку увеличивался. Теперь существуют специальные компьютерные программы, значительно облегчающие процесс проектирования мебели. Следует лишь пройти краткий курс обучения при помощи видео уроков для овладения основными навыками. Программы существуют разные, каждая из которых имеет ряд преимуществ и недостатков.

Pro100 просто и понятно

PRO100 – самостоятельная программа для проектирования мебели и аранжировки интерьеров

Наглядная программа, позволяющая создавать проекты конструкций и интерьеров в целом. Обладает объемной визуализацией изображения, благодаря чему отлично подходит для воплощения дизайнерских задумок. Можно расставить предметы в определенном, нужном оформлении комнаты. Есть возможность рассмотрения предметов в любых ракурсах, нанести на проекцию размеры.

Приложение подходит для новичков, желающих получать эффективные результаты как можно скорее

Обладает простым интерфейсом. Пользоваться удобно, избегая траты времени на специальное обучение. Наличие вспомогательных инструментов позволяет создать требуемое изделие и удачно вписать в интерьер. Картинка отличается высоким качеством, наличие дополнительных функций, включая прозрачность, тень, уровень освещения, максимально приближают к желаемому результату.

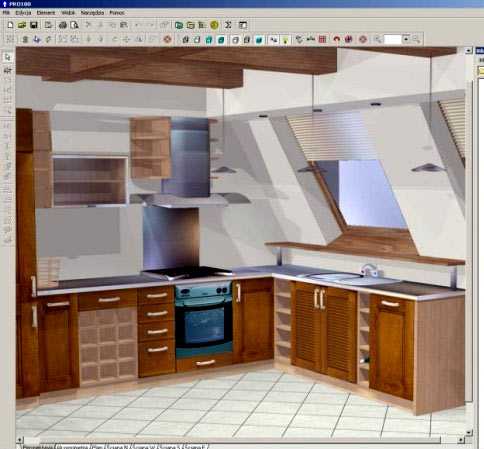

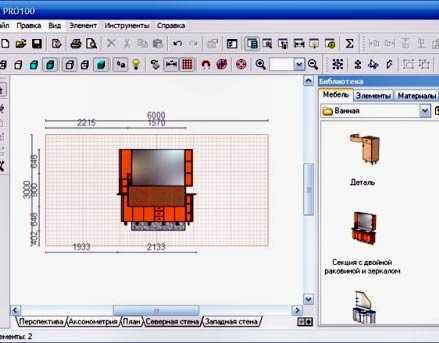

Пример разработки проекта кухонной мебели в программе PRO 100

Можно быстро рассчитать предположительную стоимостью мебели. Необходимо указать примерную цену на используемые материалы.

Программа является платной. Есть бесплатная демо-версия, ограниченная сроком использования и набором функций.

Проектирование шкафчика под раковину в программе PRO 100

Программа Woody для проектирования мебели

Программа Woody является профессиональной версией для проектировщиков, которые занимаются изготовлением мебели

Направлена больше на мебель, а не на воплощение интерьера. Хороший вариант для новичков, планирующих делать проекты изделий. Отличается простой эксплуатацией, понятной неопытному пользователю. Составление спецификаций является автоматизированным. Позволяет рассчитать приблизительную стоимость требуемых деталей, материалов. Составление чертежа автоматизировано, что позволяет избежать серьезных ошибок при реализации проекта.

Проект и чертеж шкафчика в программе Woody

Хорошая библиотека с готовыми моделями, отличный уровень базы материалов и фурнитур. Можно воспользоваться объемным моделированием. Есть функция вывода каждой детали отдельно. Дополняется схемами разметок под крепеж.

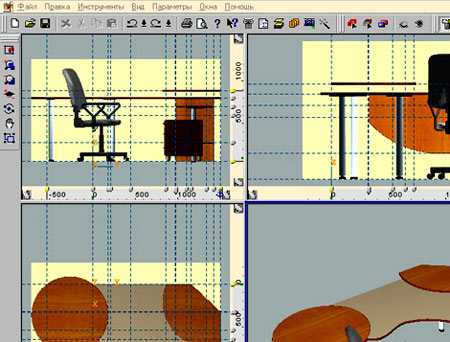

Интерфейс программы Woody для разработка мебели

Программа является воплощением простоты и удобство. Значительным недостатком ее считается отсутствие технической поддержки. Не выходят обновления, новые версии. Потому содержимое устаревает. У многих операционных систем нет совместимости с программой.

После того как модель приобретёт окончательный вид, система автоматически создаст все необходимые чертежи, по которым можно делать мебель

Астра мебельный конструктор

Астра Конструктор Мебели — программа проектирования мебели и дизайна интерьера

Разработана для бизнеса. Позволяет воплощать идеи для целых комплексов или отдельных мебельных элементов, сохранять эскизы, помещать сделанные изделия в интерьер при помощи, выводя виртуальную объемную картинку. Является аналогом Pro100. Версия с более дешевым софтом, улучшенными функциями. Но в дизайне имеет меньше возможностей. Астра состоит из нескольких модулей. Отдельно для чертежей, визуального размещения изделия, изготовления более сложных вариантов деталей.

Астра Раскрой — программа оптимизации раскроя листовых и погонажных материалов

Можно выбрать экономичный раскрой, что влияет на сокращение отходов. Крепежи расставляются автоматически, ручным способом допускается корректировка. Функция специальной проверки позволяет убедиться в надлежащей раскройте и стыковании элементов. Астра является платной, но демо-версия позволяет удобно пользоваться программой. Различие версий заключается в невозможности передавать данные между модулями.

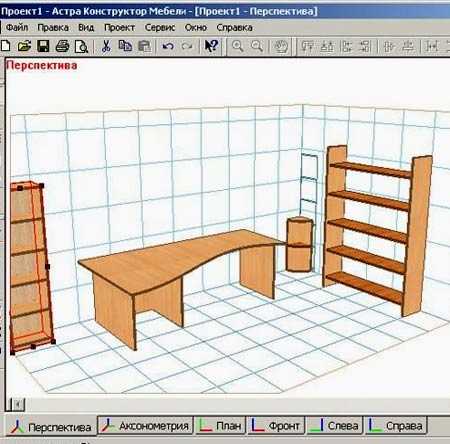

Проектирование мебели в конструкторе Астра

Учитывайте, что при расчете стоимости изделия не берется фурнитура. Готовых вариантов довольно мало. Требуется ввод детальной информации, что осложняет работу на подготовительном этапе.

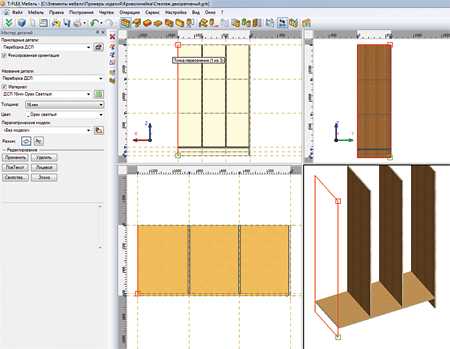

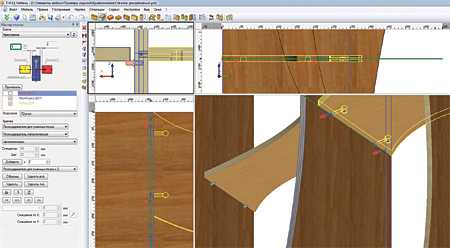

Программы Т-flex мебель

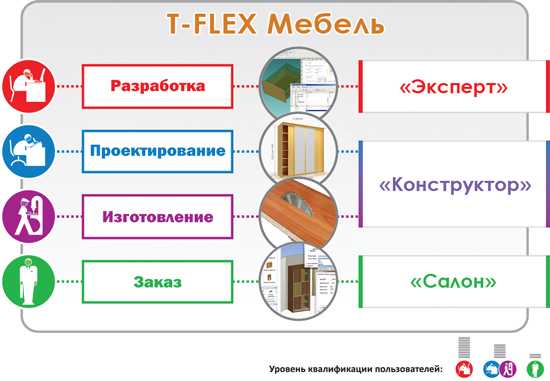

T-FLEX Мебель – специализированное решение для трехмерного проектирования мебели любого уровня сложности

Позволяет спроектировать конструкции любого уровня сложности. Подразделяется на несколько типов работ. Один из них позволяет работать с заказчиком, создавая комнату, оформление и само изделие. Второй тип основывается на конструкторе мебели, воплощающем индивидуальные требования заказа.

Редакция «Конструктор» предназначена для проектирования мебели по индивидуальным проектам

У системы отсутствуют ограничения на сложность создаваемой геометрии и логику перестроения моделей

Другие способы проектирования мебели

Ежедневно к мебельному проектированию предъявляется больше требований. Новые технологии позволяют визуализировать желаемый объект, до мелочей продумать каждый сантиметр, упростить процесс построения графика, схемы. Это положительно влияет на качество мебели, уменьшая вероятность допуска серьезных ошибок. Сделать проект можно собственными руками, изобразив на бумаге. Или воспользоваться электронными помощниками. На рынке существует много программ для реализации задач создания конструкций любой сложности. У перечисленных методов есть плюсы и минусы.

С помощью компьютерных программ можно составить правильный эскиз и точный чертеж будущей мебели

Самостоятельное изображение на бумаге предмета считается доступным методом. Но он довольно устарел. Отличается кропотливостью. Придется потратить много времени для получения желаемого вида конструкции. Велика вероятность допустить ошибку. Потому обязательно должны быть навыки разработки и создания схем, проведения точных расчетов. Отличается метод доступностью.

Самостоятельное создание дизайн-проекта кухонного гарнитура без электронного варианта

Электронный вариант разработки проекта отличается удобством, возможностью точно провести расчеты. Дополнительные функции позволяют минимизировать возможность допуска ошибки. Изделия получаются качественными и надежными. Для использования программ следует изучить основы подобной работы. Однако, большинство электронных методов платные.

Самостоятельное создание проектов изделий позволяет создать модель, идеально вписывающуюся в отведенное для нее место. Актуально для маленьких помещений, где полезно использовать нужно каждый метр. Работа потребует определенной базы знаний и умений. Рекомендуется предварительно тщательно подготовиться к созданию проекта.

Видео: Проектирование кухни модерн

berkem.ru

Проекты кухонь чертежи

Проекты кухонь, чертежи компоновок шкафов и тумб для различных помещений. Представленная информация поможет вам, остановить свой выбор на конкретном проекте, или на основе предложенного создать свой индивидуальный и неповторимый проект.


Варианты представленных проектов:


  • со встроенным оборудованием
  • с различными фасадами
  • п-образные
  • г-образные
  • угловые
  • треугольные
  • модерн
  • кантри
  • другое исполнение


Что необходимо сделать для самостоятельной работы:


  1. Определится с компоновкой.
  2. Разработать дизайн будущей кухни.
  3. Снять размеры помещения.
  4. Спланировать расстановку кухонной мебели с учетом полученных размеров помещения.
  5. Создать 3D проект.
  6. Заказать распил ЛДСП необходимого количества деталей.
  7. Заделать торцы ЛДСП.
  8. Выбрать кухонные фасады.
  9. Приобрести необходимую фурнитуру.
  10. Разметить и просверлить технологические отверстия под соответствующую фурнитуру.
  11. Начать сборку

В этой части, мы выложили готовые проекты кухонь, чертежи кухонной мебели.

Если вы, решили все таки заняться этим самостоятельно, предлагаем воспользоваться компьютерными программами для создания и проектирования кухонной корпусной мебели. Это на много упростит вашу работу, сэкономит немало времени и оградит от всевозможных ошибок на стадии проектирования.

Детали конструкций унифицированы, для каждой из них определяется свой стандартный размер, различные варианты их крепежа, навесного оборудования, мебельной фурнитуры. В общем широкое поле для деятельности.

В чем программы удобны, в том что они имеют библиотеки стандартных деталей. Вам не надо тратить время на поиски их размеров в интернете. Вам остается только выбрать нужную деталь из представленного ряда.

На наш взгляд, для этих целей, хорошо подойдет компьютерная программа Базис-Мебельщик, восьмая версия на русском языке. Перед работой, предварительно ознакомьтесь с руководством пользователя и просмотрите видео уроки.

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

Схемы и чертежи кухни с размерами – как их сделать своими руками

Посетив мебельный магазин, ознакомившись с ценами и видом продукции, очень часто многие решают сделать мебель самостоятельно. Для этого, необходимо, прежде всего, сделать чертёж кухни своими руками. Качественный мебельный гарнитур стоит очень дорого. Причём его размеры не всегда соответствуют имеющейся конфигурации и дизайн угловой кухни.

Готовый чертеж угловой кухни с холодильником

Безусловно, можно сделать заказ мебели, на фабрике, но тогда стоимость будет ещё выше. Поэтому лучшим решением такой проблемы будет самостоятельное изготовление кухонной мебели.

Такой вариант имеет несколько преимуществ:

  • схема помещения будет сделана согласно размерам кухни;
  • максимальное использование площади;
  • оригинальный неповторимый дизайн;
  • экономия денежных средств.
Вернуться к оглавлению

Содержание материала

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

Прежде всего, нужно составить схему помещения, в которой учесть все нюансы кухни. Необходимо продумать расположение бытовой техники. Куда поставить плиту, в каком месте будет установлен холодильник? Как лучше расположить стиральную машину?

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

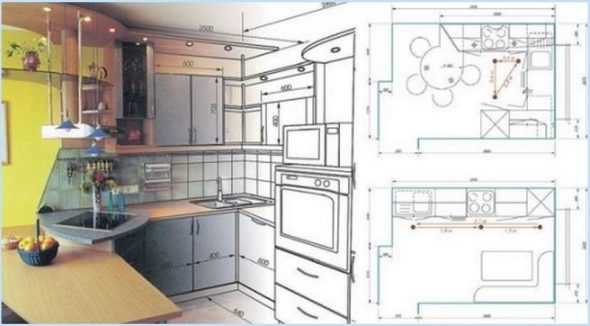

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

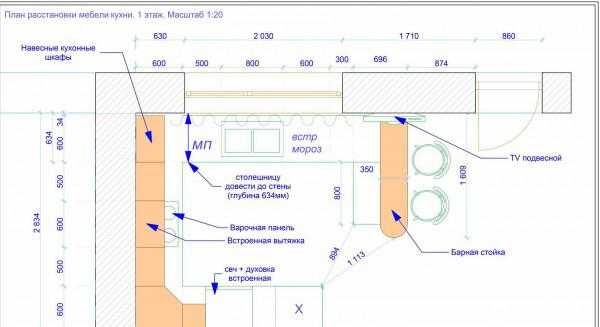

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Вернуться к оглавлению

Как сделать чертёж кухни

После того как были учтены все нюансы, разработан дизайн и подобран цвет помещения, решён вопрос с расположением углового гарнитура, необходимо выполнить все замеры и выполнить чертёж кухни. Для этого нужно определить, что будет входить в кухонный гарнитур. Для углового варианта понадобятся угловая мойка, тумба, верхние секции и свободные ниши. В таких нишах могут располагаться стиральная машина, посудомойка, холодильник или плита.

Сборка кухонного гарнитура может быть вполне успешной, даже если на руках только самая простая схема, сделанная на тетрадном листе. Однако чтобы получить более качественный результат, лучше сделать точный чертёж кухни. Для этого можно воспользоваться очень известной компьютерной программой PRO 100.

Разработка дизайна и чертежа кухни в программе PRO 100

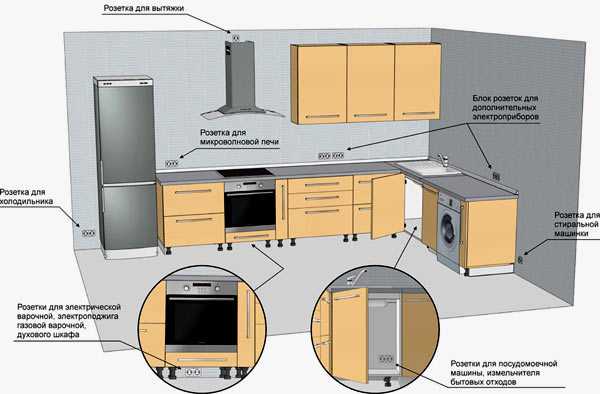

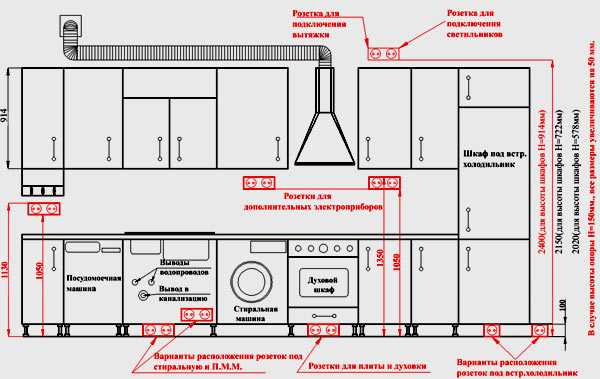

При составлении чертежа нужно не забыть о газовой трубе, отметить месторасположение её врезки. Кроме того, необходимо указать, где будет проходить подвод труб для вытяжки.

Чертёж всегда должен иметь максимальные подробности, по которым составляется схема раскроя материала. Её невозможно сделать, не имея списка сборочных деталей, соответствующих каждому мебельному модулю.

Вернуться к оглавлению

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема планировки кухни с диваном. Возникает вопрос: как нарисовать эскиз и оформление кухни в доме?
Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

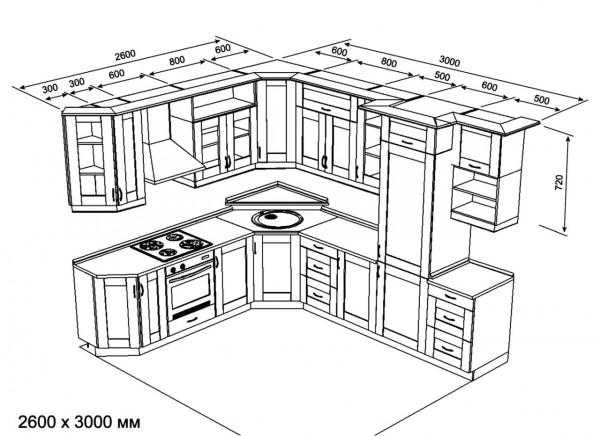

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать планировку кухни 12 метров, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

При поэтапном составлении чертежа необходимо предварительно решить, куда поставить стол, кухонный шкаф, холодильник, варочную плиту, стиральную машину и посудомойку.

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

Вернуться к оглавлению

Дизайн кухни и его карандашный рисунок

Чтобы карандашом самому нарисовать проект, необходимо сначала получить истинные размеры помещения.

Готовый 3D дизайн и проект кухни

Рисунок делается в нескольких проекциях: вид сбоку, вид сзади и главный вид.

Рисунок интерьера и дизайна кухни-студии должен начинаться с разработки плана с указанием всех размеров. Кроме того, прорисовываются различные выступы и ниши.

Когда создаётся чертёж будущей кухни, обязательно показывается местонахождение бытовой техники, прорисовывается установка мебельного гарнитура. Это, в основном, касается рабочей зоны кухни и столовой. Чтобы проект был законченным, нужно на чертеже показать, как будут проложены инженерные коммуникации, где будут находиться радиаторы.

Вариант проекта и чертежа кухни в специальной программе

От правильного расположения зависит вид будущей планировки.

Когда делается профессиональная планировка, на чертежах показываются магистральные коммуникации, расположение вентилей, которые требуют свободного доступа. Иногда установка бытовой техники не позволяет воспользоваться сделанной разводкой. Для решения такой проблемы применяют гибкие шланги. Чтобы самостоятельно нарисовать интерьер небольшой кухни 6 метров, нужно при размещении мебели, учитывать все коммуникации: газ, воду, электропроводку. Установка мебели не должна мешать их нормальной работе.

Вернуться к оглавлению

Компьютерные программы, предназначенные для разработки рисунка планировки кухни

При разработке дизайна и планировки кухни 20 метров, подбирается: цветовая гамма, стиль и подходящий материал мебели. Для этих целей, было разработано очень много компьютерных программ: PRO 100, Aston dizayn, Sweet Home 3, Google Sketchup, Home Plan Pro. Все они имеют свои недостатки и достоинства, с которыми легко познакомиться в интернете, где даётся полное их описание.

Вернуться к оглавлению

Бытовая техника

Когда происходит поэтапное составление проекта оформления кухни, карандашом показывается местоположение кухонной техники. При этом стиральную машину лучше располагать около мойки, так как ей требуется постоянная подача воды и слив.

Варочная поверхность, должна находиться далеко от холодильника. Компьютерная программа обычно рабочую зону располагает между плитой и мойкой.

Мебель для кухни, должна иметь выдвижные ящики, это намного лучше, чем створки шкафа.

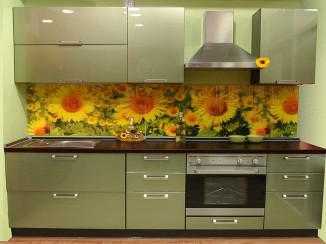

Вариант интерьера кухни со смонтированной бытовой техникой

После поэтапного формирования проекта внизу, разрабатывается верхний проект.

Встроенная вытяжка устанавливается под шкафом. Шкаф, может заменить каминная вытяжка. Над мойкой очень часто устанавливают сушильный шкаф.

Вернуться к оглавлению

Установка холодильника

Холодильник нужно устанавливать подальше от плиты и раковины. На него отрицательно воздействует наличие большой влажности. Очень важно учесть его габариты.

Вернуться к оглавлению

Место установки розеток

Когда электрически розетки правильно расположены в любой комнате, гостиной или кухне, становится уютнее. Сегодня в наших квартирах очень много самой разной бытовой техники, поэтому если заранее не спланировать установку розеток, в помещении появится большое количество удлинителей.

Кухня всегда требует большую подачу электричества, так как на её площади располагается почти вся бытовая техника.

Схема установки розеток на кухне

К великому сожалению, когда планируется эргономичный дизайн угловой кухни, игнорируется разработка плана по установке розеток.

Как результат, возникают большие сложности, когда требуется подключить какой-либо прибор. Чтобы такого не происходило, нужно составить план, на котором указать точное расположение техники.

Установка кухонных розеток не ограничивается только одними стенами. Их можно располагать на рабочем фартуке или прямо на столешнице.

Когда используется встроенная бытовая техника, допускается установка розеток сзади стенок мебели. В этом случае высота установки от плоскости пола не должна превышать 60 см. Чтобы к розетке имелся свободный доступ, в стенках кухонной мебели прорезаются специальные отверстия. По технике безопасности, розетки для встроенной бытовой техники должны располагаться на расстоянии менее одного метра от аппарата.

Вытяжка считается стационарной техникой, поэтому для неё монтаж розетки делается выше кухонной мебели примерно на пять сантиметров. Когда устанавливаются розетки, обязательно учитывается местонахождение вентиляционного гофроотвода. Доступ к электросети должен быть свободным, гофроотвод не должен этому препятствовать.

В том случае когда вытяжка встроенная, наилучшим расположением розетки считается внутренняя стенка шкафа. Обычно её монтируют рядом с боковой стенкой, чтобы было легко обойти вытягивающую трубу.

На кухне имеется много приборов, которые не считаются стационарными: миксер, блендер, чайник, электромясорубка, кофейник, аэрогриль и так далее.

Чтобы без труда включать эти приборы, достаточно смонтировать три свободные розетки. Их необходимо устанавливать в самых доступных местах. Больше всего для этого подходит столешница, иногда используют кухонный фартук.

Чертеж угловой кухни с вытяжкой и местами расположениями розеток

Чтобы подключить светильники, розетки располагают выше кухонного гарнитура. Большой популярностью также пользуется розеточный блок, имеющий выдвижную конструкцию. Он обычно устанавливается внутри кухонных шкафов.

Электрические розетки, запрещается устанавливать:

  • над мойкой;
  • выше плиты;
  • на стенках шкафов, имеющих выдвижные ящики;
  • сзади встроенной бытовой техники.

Обозначение розеток на чертежах

Не существует особого обозначения розеток. Оно имеет условный характер. Обычно делается схематическое изображение установки розетки, показывается её заземление. На схеме изображение розеток делается в форме двух точек.

Размещение розеток на чертеже кухни

Это может быть окончание провода, иногда квадрат, с изображением двух точек.

На схеме, местонахождение розеток и их изображение устанавливается ГОСТом 21.608-84. Штепсельные розетки, согласно этому документу делятся на несколько групп:

  • открытая установка;
  • закрытый вариант;
  • розетки, имеющие выключатель.

Фартук и установка розеток

Когда делается капитальный ремонт угловой кухни, очень редко составляют проект электрической проводки. Большинство считает, что тратиться на такую работу не стоит. Однако чтобы впоследствии не была испорчена финишная отделка, лучше заранее продумать будущую установку розеток. Именно поэтому лучше всего сделать подробный эскиз монтажа розеток.

Количество розеток

Подсчитать нужное количество точек электропитания очень просто. По проекту известно, сколько приборов будет иметь рабочая зона на плане кухни в доме. Добавляем к данному количеству пару вспомогательных розеток, и проблема решена.

Более сложной задачей, является расчёт количества розеток, которые можно иметь на одной линии, ведь для некоторых электроприборов необходимо прокладывать отдельный провод.

Для освещения кухни используют самые разные светильники. Для них монтируются отдельные выключатели. Но иногда очень сложно установить такой прибор. В этом случае на помощь приходят розетки, которые устанавливаются на высоте 20 см над поверхностью пола. Если крепление проходит над столешницей, расстояние до розетки должно быть не менее 11 см. На аналогичной высоте располагаются розетки для вытяжного шкафа.

planvsem.ru

Детские комнаты - Чертежи для изготовления корпусной мебели

В данном разделе представлены готовые комплекты чертежей для изготовления мебели для детских комнат.

Каждый из большинства родителей заботятся об обстановке детской комнаты, внося в интерьер какие-нибудь интересные дизайнерские решения, а при отсутствии детского уголка, о приобретении мебели для своего ребенка. Ведь каждое чадо мечтает иметь свое собственное пространство, уголок для досуга, игр, учебы и отдыха, своих маленьких секретов, а родители стараются создать такие условия.

Современное производство детской мебели и компьютерные технологии позволяют учесть все предпочтения и прихоти ребенка, а также взрослых. Если раньше чертежи мебели делались вручную с помощью карандашей и простой бумаги, то теперь в разработке схем проектировки и изготовления мебели своими руками используются разнообразные специально разработанные для этого компьютерные программы. Вы можете скачать понравившийся чертеж любого элемента мебели в любое время в этом разделе. Наши специалисты стараются облегчить работу мастеров - самоучек по самостоятельному изготовлению мебели в домашних условиях.

В данном разделе любой желающий может узнать состав чертежей мебельного интерьера, научиться правильно их читать и профессионально разбираться в нюансах мебельного производства. Представленные на нашем сайте мебельные чертежи существенно облегчат домашним мастерам сборку соответствующей мебели. Все схемы интуитивно просты и понятны даже для тех, кто никогда не занимался подобными работами и не владеющих навыками чтения технической документации. Достаточно немного внимания и терпения, тогда всё получится!

Для людей, не владеющих профессиональными навыками сборки мебели, такие схемы являются идеальным подспорьем в работе. Фурнитура подобрана по наиболее оптимальному и эффективному принципу «меньше затрат – максимален результат».

Изучив этот раздел сайта, при помощи нашего каталога, можно по достоинству оценить простоту чтения и использования чертежных схем изготовления мебели. Сборка по нашим чертежам удобна и проста, здесь всё посчитано за вас. Правильно отмерив все расстояния, проделав с помощью дрели отверстия нужного диаметра, можно приступать к сборке. На всех этапах изготовления мебели своими руками домашний мастер не будет испытывать дискомфорта в работе.

В случае возникновения каких-либо вопросов, можно обратиться к нам за помощью, советом и вы всегда получите исчерпывающий квалифицированный ответ.




Покупка детской мебели

Каким может быть интерьер детской комнаты для мальчика?

Интерьер детской комнаты для девочки?


kladkan.ru

проекты стандартных, угловых кухонных шкафов и модулей

Помните сакраментальное: «Именно обувь делает женщину женщиной»? Основательно перефразировав, можно сказать: именно кухня является сердцем любой квартиры.

Уютная атмосфера и ароматные запахи делают ее центром притяжения всей семьи. Но только в том случае, если там царит чистота, а обстановка радует своей эстетичностью и функциональностью. Речь в данном случае идет о кухонном гарнитуре.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится.


НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье.

Создание эскиза

Нажмите чтобы увеличить.

Прежде всего необходим проект кухни с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:



  • PRO-100 – считается одной из самых понятных и удобных в применении;
  • KitchenDraw;
  • К3-Мебель;
  • Базис-Конструктор-Мебельщик;
  • Woody.



Графический 3D редактор, каковыми являются эти программы, избавит от долгого и тщательного вычерчивания будущих шкафчиков и тумбочек на бумаге. Несоблюдение точных размеров приведет в итоге к заставленному колченогими и косыми предметами помещению.

В чем преимущество компьютерной программы?


На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере. Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки кухни.

Самостоятельное изготовление

Нажмите чтобы увеличить

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

  1. Измерить основные параметры помещения, учитывать не стандартные размеры кухни.
  2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы.
  3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток на кухне и вентиляционных отверстий.
  4. Обозначить дверной и оконный проемы.

Нажмите чтобы увеличить

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

  1. Длина и ширина помещения.
  2. Расстояние от пола до потолка – высота кухни, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Размещение бытовой техники

Один из важных этапов при создании эскиза – грамотное размещение крупной бытовой техники: плиты и духовки, холодильника, посудомоечной, стиральной машин, выбрать размеры мойки.


Необходимо соблюдать ряд непреложных правил. Холодильник не должен располагаться рядом с плитой, иначе он может выйти из строя раньше отведенного ему срока. Еще одно нежелательное соседство – плита и мойка. Они должны располагаться не ближе полуметра друг от друга. Брызги воды могут не только негативно сказаться на состоянии плиты, но и угодить в розетку, поэтому стоит рассмотреть вариант с выдвижными розетками для столешницы. А это уже грозит коротким замыканием и выходом из строя дорогостоящей кухонной техники.

Прочитайте статью как выбрать мойки из искусственного камня http://ilkitchen.ru/mojki/iz-kamnya/sovremennom-interere-kuxni.html.

Агрегаты для стирки и мытья посуды логично разместить в непосредственной близости от труб водоснабжения.

Как расположить мебель


Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать угловой кухонный гарнитур для маленькой кухни,но нужно точно подобрать размер углового шкафа. Небольшая угловая кухня позволяет максимально сэкономить пространство.

Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.

Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов планировки кухни.


В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство. При этом будут учтены все нюансы – расположение отверстий, фурнитуры, выдвижные элементы. Все должно открываться без усилий, чтобы обеспечить доступ к внутренним поверхностям шкафов на кухне, а также как правильно расположить светильники для кухонных шкафов.

Секции

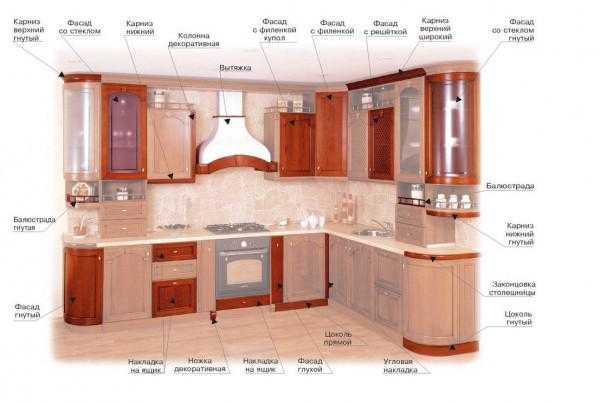

Кухонный гарнитур – это конструкция, состоящая из секций:

      1. секции верхнего ряда;
      2. секции нижнего ряда;
      3. отдельные модули.

Верхний ряд – это навесные шкафы. Их параметры зависят от размеров кухни. Высота шкафов может варьироваться от 300-400 мм до метра. Глубина их соответствует размеру сушки для посуды и равна стандартным 300 мм

Параметры нижней секции должны быть удобны человеку, который чаще всего находится на кухне, соответствовать его росту. Как правило, высота столешницы на кухне от пола составляет 850 мм. Для человека нестандартных размеров применимы другие эргономические требования. Можно отойти от стандартных размеров кухонных шкафов в сторону их увеличения. В этом случае лучше выбирать кухню со встроенной техникой, так как ее легко разместить на комфортном для человека уровне.

Здесь вы узнаете как выбрать столешницу для кухни.

Глубина нижней секции соответствует размеру столешницы. Как правило, она равна 600 мм, соответственно, глубина шкафов – на 50 мм меньше.

На ширину секции влияет выбор фурнитуры. О грамотном расположении и дизайне модульной кухни эконом-класса читайте в нашей статье.

Вытяжка

От размеров подвесной вытяжки, располагаемой над плитой или под полками зависит ширина верхней секции. Минимальное расстояние от секции вытяжки до электроплиты – 700 мм, до газовой плиты – на 100 мм больше.

Расчет размеров кухонного шкафчика (глубина, ширина, высота)

При расчете размеров кухонных шкафчиков следует учитывать следующие нюансы. Наиболее эргономичная высота расположения верхних полок на кухне навесной секции над столешницей – не больше 100-110 мм. Для человека более внушительного роста можно прибавить с десяток миллиметров. Минимально допустимая высота нижней полки – около 450 – 500 мм. В противном случае будет затруднен доступ ко всей поверхности столешницы. Стандартная высота нижней секции (напольных шкафов) – 850-900 мм. Этот размер соответствует стандартным параметрам бытовой техники, что важно учитывать, когда вы создаете онлайн-проект кухни самостоятельно и бесплатно.

Ширина шкафов может составлять от 20 до 90 см, в зависимости от выбранного проекта. Глубина – 450-550 мм.

Основной ориентир высоты шкафчиков – высота оконного проема.

Просмотрите видео инструкцию как сделать кухню своими руками:

Как правильно производить замеры

Одним из основных параметров, учитываемых при конструировании кухонных шкафов, является минимальный размер по длине. Увеличение этого параметра может привести к тому, что готовое изделие может не уместиться на предназначенном для него месте. Лучше всего отнять дополнительно еще 10 мм от полученного минимального размера. Это поможет избежать неприятных несостыковок.

Необходимо проверить соответствие прямых углов положенным 90 градусам. При выявлении больших расхождений в проекте этот нюанс должен быть обязательно учтен. Исправить ситуацию можно, например, используя планку-зашивку.

При проведении замеров необходимо учитывать толщину панелей и дверок на шкафах. Неровность стен может стать помехой при навеске шкафов. В этом случае выходом станет увеличение зазора между ящиками.

Раскрой материалов

Данную операцию можно, конечно, произвести самостоятельно, соблюдая предельную точность. Но это достаточно большой риск. Даже при соблюдении всех необходимых правил и мер предосторожности что-то может пойти не так, и мебель окажется непригодной для использования. Поэтому раскрой плит лучше заказать в специализированном мебельном цехе за вполне вменяемые деньги. Так все же будет вернее и не приведет к ненужным тратам.

Вам понадобится наглядный пример как сделать кухню:

Как собрать

Сделан эскиз, выбран подходящий материал для шкафов, определено расположение бытовой техники. Теперь необходимо собрать комплект.

Сначала горячим утюгом необходимо окромить все детали, обрезав потом ненужное ножницами и обработав наждачной бумагой.

Нюансы крепежа наглядно. Нажмите чтобы увеличить

Крепеж

На фасадах отмечаются места для крепежа и проделываются отверстия. Все детали должны быть промаркированы. В процессе сборки можно сразу после соединения горизонтальных и вертикальных поверхностей вставить в шкаф все ящики и полки. Монтаж фасадов осуществляется в самом конце. При этом конструкция должна лежать на полу. Дверцы крепят в открытом состоянии.

Монтаж нижней секции регулируется по уровню, чтобы получить безукоризненную горизонтальную поверхность. Столешница крепится к нижней секции саморезами. После этого проделывают отверстия для мойки и плиты.

Верхнюю секцию навешиваем не ниже 600 мм от уровня столешницы. На стене необходимо прикрепить монтажную шину. При навешивании необходимо выровнять шкафы по всем направлениям.

Как закончить кухню, наглядная инструкция:

Декорирование

Для придания привлекательного внешнего облика готовому кухонному гарнитуру можно использовать такие несложные приемы, как покраска, лакирование, роспись или замена фасадов . Кроме того, отдельные элементы гарнитура могут быть отделаны специальной пленкой и тканью. Все необходимые расходные материалы в большом количестве присутствуют на прилавках мебельных и художественных магазинов.

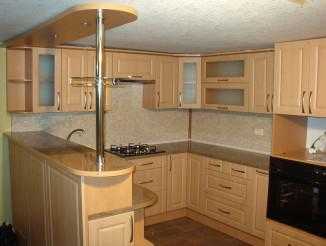

Один из самых распространенных проектов кухни. Нажмите чтобы увеличить.

    • Итак, кухня мечты это вполне реально и совершенно недорого.

Всего лишь несколько советов и толика усердия и на вашей кухне, интересный и созданный вами эксклюзивный гарнитур. В других наших статьях вы можете ознакомится с маленькими кухонными уголками с ящиками.

ilkitchen.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
