Мебель своими руками - чертежи и схемы

Если вы устали от стандартной и безвкусной мебели, которую в огромном ассортименте предлагают магазины и различные фабрики, попробуйте сделать своими руками оригинальные решения для своего дома. Зная все тонкости такого дела и грамотно подходя к созданию стола или шкафа самостоятельно, можно получить шикарный результат. Он станет оригинальным украшением любого помещения, придаст интерьеру индивидуальность и уникальность. К тому же, создавая такие эксклюзивы своими руками, можно сэкономить семейный бюджет. Из этого обзора вы узнаете, как создать мебель своими руками — чертежи и схемы помогут быстрее разобраться в сборке конкретных предметов.

к содержанию ↑

Преимущества и нюансы

Самостоятельное изготовление мебели своими руками, если речь идет не о простом табурете из школьной программы, — процесс сложный и трудоемкий. Хотя бы минимальные навыки, а не только желание, пригодятся. Стоит заранее узнать и о подводных камнях, которые могут ожидать мастера, впервые взявшегося за изготовление мебели своими руками:

  • Дешевые материалы и фурнитуру закупать советуем лишь в том случае, если вы решили потренироваться на изготовлении мебели своими руками для дачи. Если шкаф или стол планируете установить в квартире, то выбирайте качественное сырье.
  • Приготовьтесь к тому, что вас ожидает физически тяжелый труд, особенно, если будете работать с натуральным деревом. Дверцы из сосны или даже столешница будут далеко не легкими.
  • Это у профессионалов-мебельщиков изготовление мебели своими руками занимает мало времени. Новичку-любителю может понадобиться не один день, и даже не одна неделя для завершения работ. Здесь все будет зависеть от сложности вашей задумки.

Важно! Занимаясь изготовление мебели своими руками и работая с различными инструментами, особенно с промышленными станками, а они могут понадобиться для обработки древесины, будьте предельно аккуратны и соблюдайте элементарные правила безопасности. Иначе — травм не избежать.

Не стоит после прочитанного пугаться и откладывать проекты мебели своими руками в долгий ящик. У этого процесса есть и преимущества:

  • Самое главное — у вас появляется возможность воплотить в реальность самые смелые мечты и задумки. Все в руках проектировщика, то есть вас. В полете фантазии ничто и никто не ограничивает.
  • Вы контролируете создание деревянной мебели своими руками на каждом этапе. Знаете, насколько хорошо прикручены дверцы, насколько прочная коробка шкафа. Производитель и потребитель в одном лице — отличное сочетание для получения идеального результата.
  • Материалы и фурнитуру для изготовление мебели своими руками вы покупаете сами. Как мы уже говорили, на этом не стоит экономить. И в этом также заключается преимущество процесса. Не секрет, что фабричная мебель, особенно стандартных проектов, делается с применением дешевой фурнитуры, чтобы снизить стоимость. Поэтому иногда дверцы кухонного гарнитура уже через полгода использования начинают слетать с петель.
  • Еще на этапе проектирования вы сможете создать не один предмет интерьера, а полную обстановку вашей квартиры или дома в едином стиле.
  • Ни с чем несравнимое удовольствие. Когда процесс преобразования листов древесно-стружечной плиты в конкретный предмет мебели затягивает с головой, человек получает массу положительных эмоций. Здорово, когда полезное дело приносит радость.
  • Как ни крути, а свой семейный бюджет вы экономите — не на материалах или петлях, зато на работе. К тому же, освоив все нюансы обработки древесины на различных проектах мебели своими руками, вы можете увлечение сделать своей основной работой и источником хорошего заработка.
к содержанию ↑

Создание чертежей

При создании мебели из дерева своими руками чертежи и схемы сборки потребуются в обязательном порядке. Здесь не нужно ломать голову, самое главное — понять, по каким принципам ведется работа. А для начала стоит создать основу — хороший и понятный эскиз. Если вы не найдете такой в интернете или в строительном журнале, то попробуйте нарисовать его самостоятельно, хотя бы схематично.

Стандартная комплектация производителя

Также каждый производитель к любому комплекту корпусной мебели своими руками прилагает в обязательном порядке чертежи. Они содержат:

  • Общий вид изделия;
  • Сборочный чертеж;
  • Перечень фурнитуры;
  • Деталировочные чертежи всех панелей мебели с указанием расположения отверстий и их параметров, на панелях также есть отмеченные поверхности, которые подлежат облицовке кромкой;
  • Спецификацию.

Важно! В процессе изготовления мебели своими руками некоторые пункты можно исключить, но общие чертежи мебели, даже самой простой, вам необходимы. На схемах должны быть указаны параметры, расстояния от одной детали до другой, места соединения, иначе — можно получить не мебель, а набор кривых из дерева.

Самостоятельное проектирование

При составлении такого подробного плана необходимо учитывать общие принципы, которые применяют мастера столярного дела. Возьмем, к примеру, процесс подготовки к изготовлению мебели своими руками для кухни:

  • Если вы делаете кухонный гарнитур или какую-то мебель для кухни, нужно знать длину стен. Затем измеряется высота стен помещения.
  • Если при изготовлении мебели своими руками за основу берутся стандартные размеры кухонных шкафов, они будут следующие: высота напольного шкафа — 85 см, глубина — не более 50 см, ширина — от 30 до 80 см.
  • Навесные шкафы делаются либо по тем же параметрам, либо в уменьшенном варианте.
  • Расстояние от навесного шкафа до напольного — 65 см.

Эти цифры — среднестатистические. При создании мебели своими руками чертежи и схемы меняйте под индивидуальные запросы:

  • Например, если хозяйка, которая будет готовить пищу на такой кухне, невысокого роста, то высоту стола лучше уменьшить для удобства при дальнейшем использовании. А навесные шкафчики установить чуть ниже общепринятых стандартов.
  • Следующий момент — количество бытовой техники, которая будет установлена на кухне. Это может быть пара-тройка устройств, облегчающих жизнь хозяевам, а может быть набор их десятка бытовых помощников. И их планируется сделать встроенными.

Важно! Все чертежи мебели сегодня можно создавать не только с помощью карандаша и листка бумаги. В интернете можно найти немало специальных графических программ, даже с 3D-эффектом, которые помогут не только грамотно составить проекты мебели своими руками, но и представить в трехмерном изображении, как это будет выглядеть в итоге.

Разрабатываем комплект

Если вы решили сделать мебельную стенку, кухонный гарнитур или целый комплект детской мебели своими руками чертежи и схемы сборки должны быть не только на весь комплекс, но и на каждый предмет в отдельности. Все элементы в данном случае детализируются, расписываются по составным частям. К примеру, тумба для кухни расписывается следующим образом:

  • задняя панель — размер;
  • боковые стенки — размер;
  • дверцы — размер;
  • полочки — размер.

Важно! Выдвижные ящики детализируются отдельно. Обозначаются места крепления фурнитуры. Все размеры указываются со строгой точностью, чтобы чертежи мебели были без ошибок.

к содержанию ↑

Деревянные материалы

Когда готов эскиз, к примеру детской мебели своими руками, чертежи и схемы сборки тоже выполнены, пора подобрать подходящие материалы. Прежде чем бежать в строительный магазин, выясните, какое сырье для каких целей подойдет лучше всего, насколько сложно работать с тем или иным материалом.

Типы древесины

Разнообразие цветов, текстур и узоров волокон делает этот материал интересным для некоторых видов мебели. Неудивительно, что большинство столяров так любят работать с цельным массивом дерева:

  • Главный плюс — деревянная мебель своими руками прочна и долговечна. Комод, сделанный из такого материала, может пережить не только своих хозяев, но и их внуков.
  • На древесине любой породы легче подправить царапины или выбоины, которые неизбежно появляются в процессе эксплуатации.
  • Это сырье не выделяет в воздух компоненты, которые могли бы навредить здоровью человека, древесина по праву считается самым экологически чистым материалом.
  • Деревянная мебель своими руками делает интерьер любого помещения более привлекательным и презентабельным.
  • Стол, стул, комод или шкаф из настоящих пород становится комфортным предметом, который обладает улучшенными характеристиками.

Для изготовления деревянное мебели своими руками обычно используют древесные щиты двух типов:

  1. Цельные, выполненные из единого куска лесного массива и обработанные особым методом.
  2. Спрессованные или склеенные, полученные путем соединения и дальнейшей прессования тонких щитов. В результате — получается более прочный и надежный материал для изготовления мебели своими руками.

Породы дерева

На сегодняшний в производстве мебели используется более 40 древесных пород, которые можно классифицировать как твердую и мягкую древесину. Последняя — ольха, тополь, осина, применяется для декоративных элементов и оригинальных фасадов, которые не рассчитаны на высокие нагрузки. А вот первый вариант рассмотрим более внимательно:

  • Для изготовления мебели своими руками очень часто мастера выбирают дуб. Его волокна создают красивый узор на поверхности, что лишь подчеркнет стиль интерьера.
  • Сливочно-желтый цвет с вкраплениями коричневых оттенков характерен для бука. Эта гибкая древесина является универсальной, ведь ей можно придать любые, в том числе, закругленные формы.
  • Сосна — это самый дешевый и доступный материал. Но, несмотря на эти качества, она ничем не уступает остальным породам. Идеальна для дизайна любого интерьера. К тому же, эта порода выделяет свой, неповторимый аромат, который всегда будет создавать особую атмосферу в доме.
  • Еще один любимый мастерами материал — вишня. Чем старше это дерево, тем красивее и насыщеннее ее структура. Стоит это удовольствие, конечно, недешево, но богатый цвет окупается сторицей.
  • Если в своем интерьере вы видите только роскошные коричневые оттенки, то выбирайте грецкий орех. Деревянная мебель своими руками из этого материала добавляет красивейшие акценты в классическое и современное пространство. И такой эксклюзив украсит любой интерьер.

Проверяем качество и правильно заготавливаем детали

Именно древесина по причине своей экологичности больше всего подходит для сборки детской мебели своими руками. Чертежи и схемы сборки составляются также, на этапе предварительной подготовки. А вот финишной части работ стоит уделить особое внимание:

  • Обращайте внимание, как обработаны поверхности. Не должно быть шероховатостей и заноз. Тщательно отшлифуйте все поверхности при изготовлении мебели своими руками.
  • Все детали должны пройти предварительную обработку антисептиком, ведь они будут находиться в детской комнате и создавать особый микроклимат.
  • Деревянную мебель своими руками в детскую стоит покрыть лаком и краской. Лучше остановите свой выбор на распространенной цветовой гамме. Так как дети часто царапают и повреждают поверхность того же стола, сделать быстрый ремонт не получится, если предмет выполнен в эксклюзивном розово-фиолетовом цвете.
  • Еще один нюанс — в такой мебели стоит сделать углы закругленными. Так вы заранее избежите многих детских травм, ушибов и синяков.

Важно! Слишком сложных и вычурных конструкций при изготовлении мебели своими руками лучше избежать, поверхности должны быть максимально доступными для влажной уборки. Иначе — ребенку постоянно придется дышать пылью.

Порядок работ

Основные этапы изготовления деревянной мебели своими руками подразумевают выполнение следующих работ:

  1. Разметка и распиловка древесного материала.
  2. Обработка отдельных деталей.
  3. Выполнение отверстий для надежного соединения деталей.
  4. Окрашивание лакокрасочными составами.
  5. Лакирование.
  6. Сборка мебели.

Принципы соединений

Деревянная мебель своими руками может иметь 2 вида соединения — разъемное и неразъемное. В составе конструкции элементы линейного, плоскостного и объемного вида:

  • Плоские элементы представляют собой специальные щиты, изготовленные из брусков или реек.
  • Клеевые конструкции, имеющие соединениями неразъемного типа, используются для изготовления крышек столов, створок дверей и прочих атрибутов домашнего обихода.
к содержанию ↑

Аналоги

Многие мастера занимаются изготовление мебели своими руками из материалов, более доступных, чем древесина. На сегодняшний день можно выделить несколько из них:

  • Древесно-стружечные плиты — самый ходовой материал на отечественных мебельных фабриках. Ее плюс — бюджетная цена.

Важно! К минусам изготовления мебели своими руками из ДСП можно отнести вредные формальдегидные выделения, которые дает смола, выступающая связующим звеном между опилками и стружкой. Но это при условии некачественной продукции.

  • “Собрат” ДСП — тот же материал, только облицованный пленкой с меламиновым покрытием. Это делает листы устойчивыми к механическому и термическому воздействию, позволяет создать любой цвет, фактуру и даже имитировать настоящее дерево.

Важно! Минусы — все те же формальдегидные смолы в составе и невозможность тонкой обработки из-за высокой плотности материала.

  • Еще один листовой материал, который пользуется популярностью при изготовлении мебели своими руками, — дерево-волокнистые плиты. Их получают после пропарки и измельчения древесного сырья, которое также прессуют. Для придания прочности материалу используют парафин, церезин и антисептики. Эти плиты эластичные, поэтому часто их можно встретить в виде гнутоклееных элементов. Стоит ДВП недорого, довольно прочная и обладает хорошей теплоизоляцией.

Важно! К минусам можно отнести невозможность использования в помещениях с повышенной влажностью — это приводит к разбуханию материала.

  • Аналог дерево-волокнистых плит — МДФ. Тот же самый материал, но уже в улучшенном варианте. При изготовлении содержание формальдегидных смол — минимально, поэтому экологичность высокая. Мелкая и однородная текстура улучшает показатели прочности, устойчивости к влаге и огню. К этим очевидным плюсам добавляется еще один — возможность тонкой обработки. Правда, при изготовлении мебели своими руками из МДФ стоит учесть, что такие плиты — довольно дорого.
к содержанию ↑

Инструменты

Изготовление мебели своими руками потребует запастись инструментом. Вам понадобятся не только электрические, но и ручные устройства. Примерный список самого необходимого выглядит следующим образом:

  • От ножовки лучше сразу отказаться. Распиливать ею плиты или древесину и долго, и сложно. К тому же, в итоге вы получите рваный край.
  • Электрический лобзик или циркулярная пила для этой работы подойдут гораздо больше. Правда, стоит учитывать, что при работе с лобзиком без сколов по краям все равно не обойтись.
  • Чтобы уменьшить их количество, используйте электроциркулярку. Она же пригодится вам и для создания закругленных углов деревянную мебель своими руками.
  • Главный инструмент, который должен быть в наборе — шуруповерт. Имея в арсенале такое приспособление, можно с легкостью соединить воедино все элементы будущей мебели. Стоит дополнить его набором с различными битами.
  • Без линейки тоже не обойтись. Чтобы все элементы при изготовление мебели своими руками получились идеально ровными, при распиловке листа ДСП нужно использовать металлический метр и уголок.
к содержанию ↑

Фурнитура

Различные проекты мебели своими руками можно легко воплощать в жизнь, собирая элементы не только с помощью инструментов, но и с помощью хорошей, качественной фурнитуры. Остановимся и на этом вопросе поподробнее:

  • При соединении мебели в единую конструкцию не обойтись без саморезов. Перед тем, как вкручивать их в древесину, просверлите отверстия в месте будущего соединения.
  • При работе с мебельными винтами шуруповерт лучше отложить в сторону, а в руки взять специальный шестигранный ключ.
  • Деревянная мебель своими руками будет выглядеть гораздо аккуратнее, если верхнюю часть винтов и саморезов закрыть пластиковыми заглушками, не забудьте купить и их.
  • Торцы выпиленных частей чаще всего закрываются мебельной торцевой лентой. Этот пластиковый элемент очень гибкий и способен закрыть даже криволинейные края при изготовлении мебели своими руками

Важно! Для этих же целей используют и меламиновую кромку, которая представляет собой ламинированную поверхность, с тыльной стороны которой нанесен тонкий слой полиэтилена. Такая торцевая лента приклеивается к торцу мебельной заготовки при помощи утюга.

  • Также достаточно популярна кромка ПВХ, которая более износостойкая и долговечная.
  • Для выдвижных ящиков понадобятся специальные металлические мебельные направляющие.

Другая фурнитура, которая используется при создании деревянной мебели своими руками — это различные ручки, ножки, мебельные петли. Внешние элементы по форме и цвету мебели могут быть любыми, главное — чтобы они гармонировали с вашим интерьером.

к содержанию ↑

Видеоматериал

Изготовление мебели своими руками — процесс сложный и трудоемкий. Необходимо правильно выбрать материалы и инструменты, не стоит забывать и о составлении грамотных чертежей. Зная все тонкости и нюансы, можно смело пробовать себя в столярном деле. Как минимум — вы сможете самостоятельно сделать оригинальный предмет для вашего дома, как максимум — найдете новую, интересную работу, которая будет вам по душе.

Поделиться в соц. сетях:

serviceyard.net

Чертежи корпусной мебели для самостоятельного изготовления: инструкция, фото

    Если в годы СССР у людей были деньги, но необходимую мебель им приходилось доставать через знакомых, то сегодня все обстоит совершенно иначе.Мебельные салоны предлагают широкий ассортимент разнообразных гарнитуров, которые разнятся по цвету, стилю, модификации и т. п. Однако позволить их себе может далеко не каждый. В связи с этим некоторые стремятся собственноручно изготовить тот или иной вид мебели, который будет эффектно смотреться в квартире. Разумеется, процесс создания далеко не самый простой. Для этого необходимо иметь опыт и знания, но благодаря Всемирной паутине, где есть огромное количество тематических видеороликов, процесс самостоятельного сооружения мебели значительно упрощается. Достаточно иметь логику, время и огромное желание, дабы получился действительно функциональный и качественный продукт.

Читайте также:Пошаговая сборка кухонной мебели своими руками

Плюсы самодельных конструкций

Любой человек в состоянии своими руками сделать кровать для спальной комнаты или обеденный стол для кухни.

Существует пять бесспорных плюсов самостоятельно изготовленной мебели:

  • Экономность. Себестоимость значительно отличается от рыночной цены. При самодельном сооружении человек платит только за материал и инструменты.
  • Оригинальность. Перед человеком открывается возможность создать любой вид мебели, который ему по душе. Он может комбинировать варианты, благодаря чему выйдет уникальная и изысканная мебель.
  • Гарантия качества. Если вы сами делаете конструкцию, вы вправе не переживать по поводу ее качества и долголетия, если, конечно, вы строго соблюдаете правила.
  • Возможность создания интерьера в едином стиле. Если старая мебель перестала вписываться в интерьер, то это можно исправить, облагородив ее своими руками.
  • Возможность получить именно то, что желаешь. Собственноручно созданная мебель будет отвечать всем вашим предпочтениям.

А теперь рассмотрим чертежи нескольких элементов корпусной мебели.

Читайте также:Как оформить мебель под старину своими руками

Чертежи домашней мебели для самостоятельного изготовления

Очень часто люди стремятся своими руками создать спальное место. Изготовление кровати или дивана – процесс сложный, но если есть под рукой хороший чертеж и схема, то работа значительно упростится. В качестве материала лучше использовать массив или ДСП. Они давно хорошо зарекомендовали себя на строительном рынке, способны долго служить и сохранять презентабельный вид не один десяток лет. Чертеж содержит следующие данные:

  • Схематическое изображение кровати.
  • Размеры изделия, а точнее высота, ширина и длина.
  • Вид и количество материалов для той или иной конструкции.
  • Виды крепежных элементов.
  • Схему распределения обивочного материала.

Как правило, в среднем постель имеет длину 190-200 см, а ширину – от 100-150 см. Стандартная кровать с матрасом требует такого количества материала, который должен быть указан в чертеже (пример: кровать из досок):

  • для рамы 4 сосновые доски размером 2,5×20×240 см;
  • для опорных балок – 3 доски 5×10×240 см;
  • для декорирования – 3 доски 2,5×5×240 см;
  • для ножек – 1 брусок 10×10×240 см;
  • для реечного ложа – 19 сосновых досок 2,5×7,5×240 см.

Далее, соблюдая четкую инструкцию, необходимо приступать к сборке постели. Фото чертежей, прикрепленных к статье, помогут подробнее разобраться в этом вопросе.

Если вы решили соорудить шкаф-купе своими силами, то и в этом вопросе вам поможет чертеж. На нем, как и в случае с кроватью, схематически изображается мебель, а также ее габариты, то есть ширина, высота и глубина. Отдельно можно указать размеры ножек. В среднем популярны шкафы:

  • ширина – от 1200 до 2400 мм;
  • высота – до 2400 мм;
  • глубина – 600 мм.

Помимо этого, на рисунке надо изобразить местонахождение отверстий в деталях, а также указать стороны, которые впоследствии будут оклеены кромкой. Соорудить шкаф можно из любого материала. Сегодня популярны изделия из фанеры или бревен. Главное, чтобы материал был качественный, а сборка выполнялась строго по правилам.

Еще одним вариантом корпусной мебели, который легко создать своими руками при помощи чертежа и схемы, является тумба. Этот элемент мебельного гарнитура необходим в каждой квартире. Особенно хорошо размещать ее в прихожей. В чертеже обязательно указываются следующие данные:

  • Схематический вид изделия, который может быть нескольких типов: с ящиками, дверьми, просто открытый вид либо комбинированный вариант, то есть и с ящиками, и с дверками.
  • Габариты тумбочки: ширина, высота и глубина. Если есть дополнительные элементы, то необходимо указать и их замеры.
  • Что касается количества материала (пример: тумбочка из досок), то в среднем для боковых стенок нужны четыре доски шириной 500 мм. Далее количество сырья зависит от наличия дополнительных деталей.

Также своими руками можно изготовить другую крепежную мебель, будь то стенка, мягкий уголок или компьютерный стол. Важно только заранее разобраться со схемой и чертежом, дабы было легче и понятнее собирать готовый гарнитур.



delajmebel.ru

Изготовление корпусной мебели в домашних условиях

В данной статье вы узнаете, как изготовить корпусную мебель своими руками без станков при помощи ручных инструментов в домашних условиях.

Самым трудоемким процессом при изготовлении корпусной мебели своими руками является приклеивание кромки к торцам деталей.

Отметим два способа.

Первый способ - это приклеивание меламиновой (бумажной) кромки с нанесенным на нее клеем (см. фото ниже) при помощи утюга или фена.

Второй способ - приклеивание кромки ПВХ (пластик) без утюга, при помощи клея "Момент" или "88".

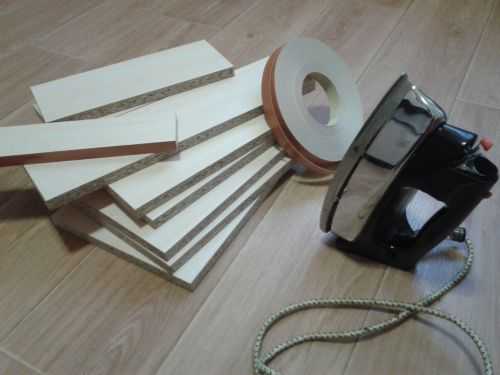

Рассмотрим первый способ и вот что нам понадобится:

  1. Утюг (может показаться странным, но зачем он нужен, расскажу дальше)
  2. Канцелярский нож
  3. Наждачная бумага (шкурка)
  4. Рулетка
  5. Карандаш
  6. Шило
  7. Электрическая дрель или дрель-шуруповерт (желательно с ограничителем глубины сверления)
  8. Отвертки
  9. Молоток
  10. И, наконец, самое главное – желание изготовить мебель самому!
Дрель-шуруповерт и другие полезные инструменты можно найти и купить недорого в Китае через интернет-магазин Алиэкспресс.

Выбираем материал. Это будет ламинированная древесно-стружечная плита (сокращенно ЛДСП или ламплита). Допустим, мы решили изготовить простой письменный стол. Мы спроектировали чертежи сами или нашли готовые и у нас есть список панелей (деталей), из которых состоит наш стол.

Поскольку у нас пока нет своего форматно-раскроечного станка для качественного (без сколов) распила панелей, обращаемся в какую-нибудь компанию по производству мебели, дополнительно предоставляющую услуги по раскрою ламплиты.

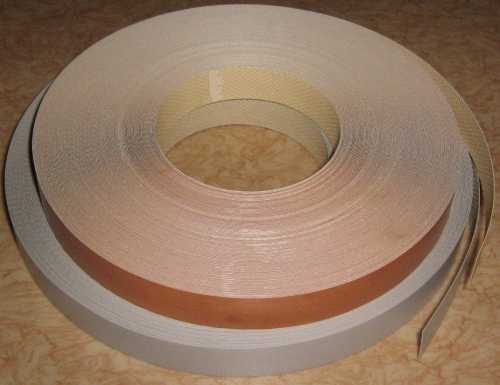

Итак, клеим кромку первым способом. Для этого покупаем необходимое количество меламиновой (бумажной) кромки с нанесенным клеем (по расчетам и чертежам).

Далее, по чертежам смотрим какие панели и с каких сторон нужно оклеить кромкой. Берем обычный бытовой утюг (которым гладим брюки), включаем его в розетку, устанавливаем температуру около 150 °С, что соответствует режиму 2 почти на всех утюгах.

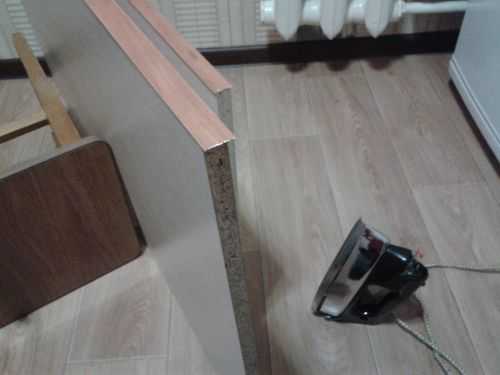

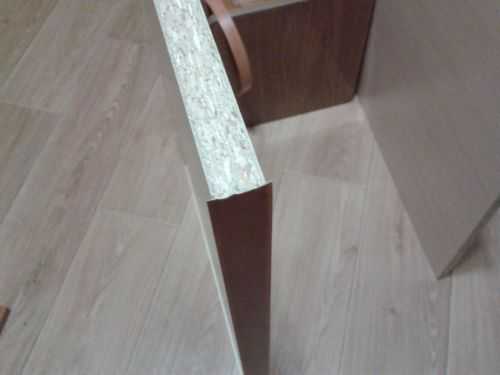

Накладываем меламиновую (бумажную) кромку с нанесенным клеем на торец панели и прогреваем, слегка прижимая утюг к кромке.

Должно получиться как на фото ниже.

Внимание! Для такого способа нанесения годиться меламиновая кромка толщиной не более 0,5 мм (не ПВХ!).

Как клеить кромку ПВХ (без утюга) в домашних условиях можно посмотреть на странице "Клеим кромку ПВХ".

Чтобы меламиновая кромка после прогревания утюгом не отошла от торца при остывании клея, необходимо приглаживать ее брусочком с набитым войлоком или старой шерстяной варежкой, или валиком.

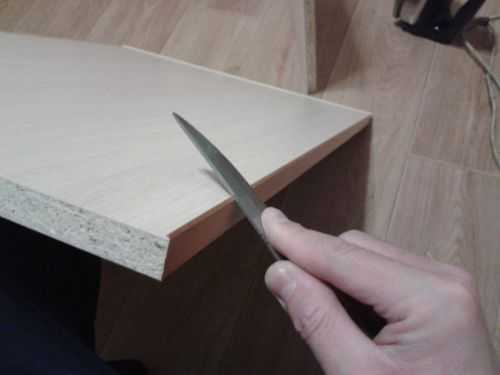

Затем, когда кромка остыла, загибаем края тупой стороной ножа.

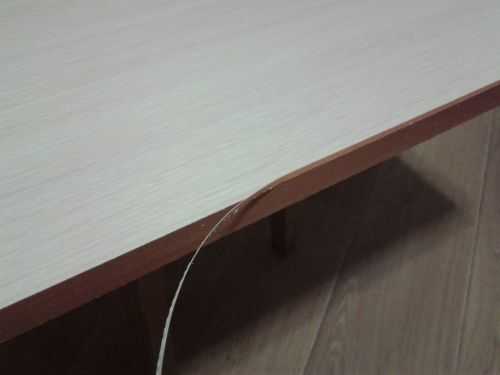

И аккуратно срезаем выступающие свесы острым ножом.

От срезов кромки получаются вот такие отходы. ))))

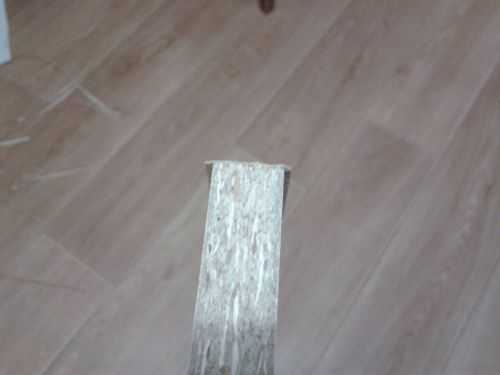

По срезанным краям, слегка, под углом 45 градусов к плоскости кромки, проводим наждачной бумагой, чтобы не осталось заусенцев.

Но, если Вы не хотите возиться с нанесением кромки на панели, то можно так же заказать облицовку кромок в той же организации, где пилите панели.

Итак, все детали нашего стола медленно, но аккуратно оклеены.

Берем чертежи и смотрим, на каких панелях и в каких местах сверлить отверстия, сквозные, глухие (на определенную глубину).

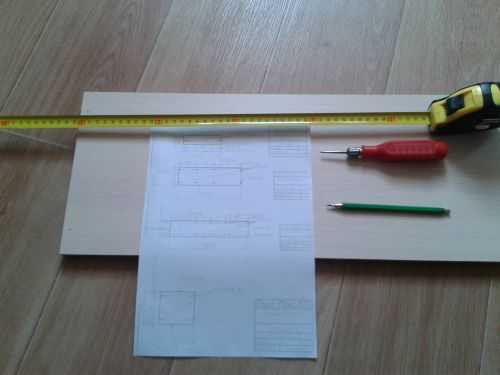

Используя рулетку, карандаш и шило размечаем положение отверстий и сверлим дрелью необходимыми сверлами.

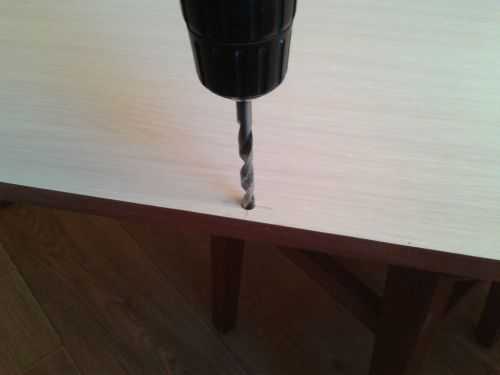

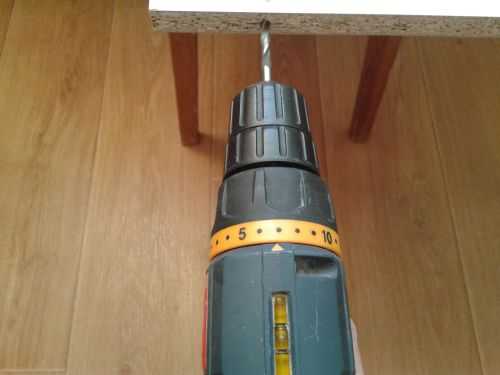

С торца сверлим отверстие под резьбовую часть евровинта. Диаметр отверстия и глубину сверления смотрим по чертежам.

На других (смежных) панелях сверлим сквозные отверстия для посадочной части евровинта. При сверлении сквозных отверстий, особенно, когда сверло недостаточно заточено, возможно выламывание материала на выходе. Поэтому, в таких случаях, снизу необходимо подкладывать деревянный брусок или лучше кусок ненужной плиты ЛДСП.

Под втулку угловой стяжки сверлим глухое (не сквозное) отверстие и забиваем втулку молотком.

Наконец-то мы подошли к последнему, самому приятному этапу изготовления нашего стола – сборке. Для этого нам понадобятся винты, стяжки, саморезы. Наименования и внешний вид можно посмотреть в статье "О фурнитуре".

Если у Вас есть вопросы, пожелания, замечания, пожалуйста, оставьте свой комментарий ниже. Буду очень рад! Спасибо!

С уважением, Алексей.


Перейти в раздел выбора чертежей...


kladkan.ru

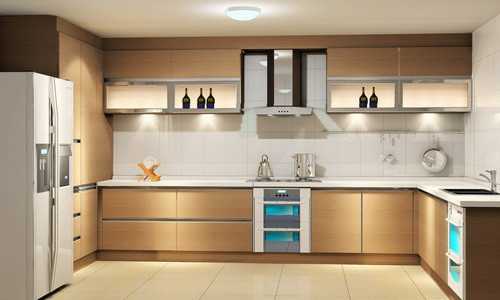

Кухонная мебель своими руками чертежи: особенности изготовления мебели

Довольно часто пространство кухонь квартир старой планировки чрезвычайно ограничено. Это затрудняет решение вопроса рационального заполнения комнаты мебелью. Однако можно ее для этой части дома изготовить самостоятельно, это позволит обойти стороной проблемы неподходящих габаритов заводской мебели. Работы по изготовлению предстоит начать с выбора дизайна предметов мебели, для которых необходимо подготовить чертежи, что упростит процесс сборки.

При самостоятельном изготовлении кухонной мебели решается проблема неправильных габаритов и снижаются финансовые затраты.

Инструменты и материалы

  • МДФ;
  • ДВП;
  • ДСП;
  • гвозди;
  • фурнитура;
  • евровинты;
  • дрель;
  • шуруповерт;
  • молоток;
  • угольник;
  • рулетка;
  • электролобзик;
  • плоскогубцы;
  • уровень;
  • утюг;
  • строительный нож;
  • наждачная бумага.

Вернуться к оглавлению

Особенности изготовления

Рисунок 1. Схема сборки кухнонного шкафа.

На примере можно рассмотреть деталировку одного шкафчика со следующими габаритами: высота — 800 мм, глубина — 550 мм, ширина — 300 мм. Для начала предстоит выбрать мебельный фасад. Высота и ширина его будут иметь следующие параметры: 696 мм и 296 мм. Если для мебели вы решили приобрести дверки заводского производства, то стоит учесть, что они, как правило, на 3-4 мм меньше размеров шкафа, это необходимо для того, чтобы открывание/закрывание происходило без затруднений.

Заднюю стенку можно выполнить из ДВП. После того как вы отнимете толщину боковых стенок, которая равна 32 мм, то получите размеры дна и крышки — 284х550 мм, боковых стенок — 800х550 мм.

Как только удастся раскроить материал по размерам, можно приступать к сборке.

Первоначально необходимо защитить кромкой детали.

Производить эту процедуру нужно с помощью горячего утюга. Как только кромка остынет, ее края следует обрезать, используя канцелярский нож. По краю деталей можно пройтись наждачной бумагой, что позволит добиться гладкости.

Теперь можно произвести разметку под крепеж, а после обустроить отверстия для него. Отверстия на фасадах предпочтительнее профрезеровать в заводских условиях, так как есть вероятность просверлить дверцы насквозь. Отверстия для полкодержателей также необходимо высверливать, не проявляя спешки, они тоже не должны получиться сквозными.

Элементы каждого модуля нужно пронумеровать и уложить вместе. Сборку кухни своими руками нужно производить по принципу коробки. К горизонтально расположенной поверхности нужно фиксировать вертикальную. После монтажа шкафа в него можно установить полки.

Рисунок 2. Схема соединения в паз и фальцевых соединений.

Ножки нужно устанавливать на конструкцию, которую предварительно необходимо перевернуть вверх дном. В качестве заключительного этапа следует уложить шкаф на заднюю стенку, чтобы была возможность удобно укрепить фасады. Все дверцы, за исключением угловых, стоит крепить в открытом положении. Производить такие манипуляции предпочтительнее вдвоем: один мастер должен удерживать фасад, другой — размечать и обустраивать отверстия для крепежа. Затем допустимо установить петлю на саморезы. Ручки нужно устанавливать в последнюю очередь.

Кухня своими руками должна быть собрана после завершения всех отделочных работ. Кухонная мебель своими руками должна быть установлена на ровную поверхность. Монтаж кухни нужно производить с крайнего модуля. Если предполагается работать с угловой моделью, то начинать следует с углового шкафа. Нижний ряд мебели нужно выставить по уровню. Затем шкафы должны быть укреплены между собой 5-мм стяжками.

После монтажа нижнего ряда кухни можно приступать к укладке столешницы. Ее положение тоже следует выверять по уровню, а крепление должно производиться к шкафам саморезами. После в теле столешницы можно обустроить отверстия для мойки и варочной поверхности, для чего первоначально предстоит сделать разметку, а после просверлить углы и вырезать фрагмент по линиям.

Если следовать правилам, то расстояние от столешницы до нижней кромки сверху расположенных шкафов должно быть равно 650 мм или более. К этой цифре нужно прибавить высоту ящика, а после отнять 6 мм на крепление к стене. Полученную цифру можно взять за отметку, на которой к поверхности стены предстоит устанавливать монтажную шину. Задняя стенка ящика, с отступом в 6 мм, должна быть снабжена универсальным навесом, который предстоит надеть на шину. Эта система позволяет обеспечивать контроль расположения ящиков кухни в трех плоскостях. Затем можно навесить оставшиеся шкафы, выровняв их уровнем.

Вернуться к оглавлению

Навесной шкаф

Рисунок 3. Чертеж кухонного гарнитура.

На основе примера изготовления конкретного шкафа можно понять, как самостоятельно изготовить весь гарнитур. Кухонная мебель, как правило, имеет в составе стандартный навесной шкаф, ширина которого равна 45,7 мм. Эта часть гарнитура лишена фиксированных полок, что позволяет корректировать его высоту. Можно, например, сделать стенки, лицевую раму и дверцу меньше на одну величину. На рис. 1 можно увидеть чертеж такого шкафа.
Боковые стенки шкафа, которые останутся видны, предпочтительнее выполнить из фанеры, изготовленной на основе твердых пород древесины. А вот стенки, к которым станут примыкать остальные шкафы кухни или стена, можно изготовить из фанеры на основе ели.

Сопрягая стенки в шкафу можно использовать фальцевые соединения элементов из дерева. Фальцы — это прямоугольные уступы, которые обустраиваются на кромке доски. Если для фиксации боковых стенок применить штифты, тогда отверстия под них нужно обустраивать заблаговременно, взяв в расчет разметку.

Вырезая фальцы, предназначенные для установки задней стенки, лучше сделать их ширину на 3 мм больше, по сравнению с толщиной фанеры для задней стенки. Это позволит произвести свободную подгонку, что особенно актуально при неровных стенах в помещении. На рис. 2 можно увидеть чертеж, на котором изображены фальцевые и пазовые типы соединений.

Кухня и все ее элементы могут быть собраны с использованием клеевого состава и 50-мм финишных гвоздей. Заднюю стенку можно начинать крепить после того, как угольником будет проверена ровность углов корпуса. После на фальцы боковых стенок и верхнего элемента можно нанести клей. Заднюю стенку после расположения на своем месте можно зафиксировать отделочными 22-мм гвоздями. Теперь мебель может обрести стойки и перекладины во внутреннем пространстве шкафов. Их габариты должны быть такими, чтобы перекладины после монтажа оказались расположены заподлицо с боковыми сторонами конструкции. Кроме того, шкаф станет обладать более эстетичным внешним видом.

Рисунок 4. Чертеж прямого кухонного гарнитура.

Если кухня будет снабжена целым рядом шкафчиков, то длины перекладин предпочтительнее увеличить на 6 мм, в этом случае перекладины, которые выступают на 3 мм с каждой стороны конструкции, станут компенсировать неровность стен помещения.

Как только стойки удалось вырезать, их можно укрепить с помощью клея и механического крепежа 50-мм финишных гвоздей. Вырезать поперечины нужно таким образом, чтобы они совпадали с шагом между стойками, затем их можно устанавливать вышеописанным методом.

По габаритам полок необходимо подготовить лицевые накладки, которые станут иметь соответствующий размер. Накладки укрепляются клеем к передним краям полок и прижимаются струбцинами. Перед навешиванием дверок шкаф требуется повесить на место, при этом нужно проверить, насколько правильно выставлены стороны по вертикали и горизонтали с помощью уровня. Если вы решите устанавливать дверцы до момента монтажа шкафа, то наклон конструкции способен стать причиной заклинивания дверок.
Для установки дверок к стойке предстоит укрепить накладные петли, расположив их в 50 мм от конца стойки. После монтажа петель на стойках допустимо приступать к навешиванию дверцы. Крепление шкафа на стене можно произвести 76-мм шурупами, которые применяются при работе с гипсокартоном.

Вернуться к оглавлению

Заключительные работы

Кухня для удобства должна быть обставлена полностью, а не единичными шкафами. На рис. 3 можно увидеть, как должен выглядеть чертеж с размерами гарнитура. После того как он будет установлен, его можно покрыть полиуретановым лаком, если изготавливали мебель самостоятельно.

При заказе мебели в мастерской они изготавливаются из МДФ, который после сборки не нуждается в дополнительной обработке. Кухня может быть не только Г-образной, но и прямой, как показано на рис. 4, использование чертежа рекомендовано не только при сборке мебели, но и при распиле, в особенности если данные работы будут производиться в мастерской по распилу.

masterpomebeli.ru

Чертежи корпусной мебели - столы



В данном разделе представлены готовые комплекты чертежей для изготовления столов различного назначения: компьютерных, журнальных, раскладных. Все чертежи столов проверены технологами мебельных производств.

Одним из полезных и увлекательных способов испробовать себя в новом увлечении, для творческих людей, может стать мебель, изготовленная вручную. Обработка дерева не такое сложное задание, каким может показаться на первый взгляд. Существуют экспресс мастер-классы, где люди обучаются базе столярного дела с возможностью получить небольшой практический опыт. Это хороший способ начать заниматься созданием собственной мебели ручной работы.

Не нужно обладать талантом скульптора или плотника, ведь, чтобы знать, как сделать мебель, будет достаточно логики, здравого смысла и начальных навыков обработки. Их можно получить и довести до совершенства упражняясь на мелких предметах мебели. Начинать необходимо с простых и легких в осуществлении проектов или небольших предметов (чайные столики, различные подставки под горячее). Вот несколько полезных советов, благодаря которым можно узнать основные этапы производства мебели.

Существует несколько ключевых моментов, которые вы должны помнить при обучении. Это ваши средства, чертеж или эскиз, материалы, инструменты и то, как вы дальше распорядитесь с готовой мебелью.

Если вы до конца не определились, вот некоторые преимущества мебели, изготовленной самостоятельно:
  • Минимальные финансовые вложения. При сложной конструкции, себестоимость расходиться во много раз с собранными на заказ.
  • Не вся мебель продается. Как бы упорно вы не искали, ее могут просто не производить.
  • Уникальность. Вас ограничивает только ваша фантазия. Воплощайте свои самые смелые мечты, создавая мебель своими руками.

Изготовить мебель вручную просто: все необходимые действия с материалами в наших статьях подкреплены фотографиями, рекомендациями и т.д. Мы предостерегаем вас на определенных этапах производства, дабы избежать ошибочных повторений. Не нужно стесняться оставлять свои вопросы в комментариях, если что-то вызывает дополнительные вопросы или некоторые моменты остались не понятными – мы ответим.

Тут имеется документация, как для прямых, так и угловых моделей компьютерных и прочих видов столов. Для создания стола своими руками, не нужно ломать голову, где взять настоящие чертежи – здесь вы найдете все необходимое. Мы искренне хотим, чтобы наши труды помогли вам взять все самое хорошее от процесса изготовления мебели. Порадуйте родных и близких своими новыми изделиями.



Выдвижные полки для клавиатуры для компьютерных столов



kladkan.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
