Чертежи для изготовления корпусной мебели.



Все чертежи были разработаны для мебельного производства. Вы можете заметить, что размеры указаны кратно 32 мм (это особенность сверлильного станка), а также задняя стенка некоторой крупногабаритной мебели (в списке панелей) разделена пополам для удобства упаковки и транспортировки в разобранном виде. Поэтому по нашим проработанным чертежам вы сможете изготовить мебель и в домашних условиях.

В качестве основного материала при изготовлении корпусной мебели используется ламинированная древесно-стружечная плита (ЛДСП) толщиной 16 мм. С ее помощью производят каркасы мебельных конструкций и фасады. ЛДСП является самым доступным и недорогим материалом.

В качестве фасадов также применяют более дорогие панели МДФ, имитирующие натуральное дерево в разных цветовых вариантах. Бывают фасады из натурального дерева. Рамочные фасады, т.е. рамки с разной вставкой.

Каждый комплект чертежей для изготовления корпусной мебели содержит:

  1. Общий вид изделия.
  2. Сборочный чертеж.
  3. Перечень фурнитуры.
  4. Деталировочные чертежи всех панелей мебели с указанием расположения отверстий и их параметров. На панелях также указаны поверхности, которые подлежат облицовке кромкой.
  5. Спецификацию.

Хотите знать? В какую комнату нужна мебель больше всего? Тогда смотрите результаты опроса.



kladkan.ru

Как работать с чертежами мебели

Чертежи мебели <<

Чертежи мебели представленные на нашем сайте, призваны облегчить вам разработку и сборку мебели своими руками. Безусловно, мы позаботились о том, чтобы они были интуитивно понятны даже для людей, не владеющих навыками чтения чертёжной документации. Чтобы разобраться с чертежами, необходимо просто немного «вникнуть» в их суть, сопоставить разметку с общим внешним видом изделия, а дальше у вас всё пойдёт «как по нотам».

Наши конструкции разработаны по принципу: «минимум затрат – максимум отдачи». Другими словами, мы подобрали наиболее оптимальную и эффективную фурнитуру, установка которой не требует особых навыков и под силу человеку, не владеющему мастерством сборки корпусной мебели. Мы исключили из конструкций такие элементы, как минификс, рафикс и т. д. Установка данной фурнитуры иногда доставляет ряд хлопот даже опытным сборщикам мебели. Кроме того, её надёжность и функциональность оставляет желать лучшего. Скажем если вместо минификса поставить мебельный уголок, то это будет гораздо надёжнее, вполне эстетично и, как говорят мебельщики, его установка будет абсолютно «не геморройной». В общем, все наши усилия направлены на то, чтобы помочь вам сделать мебель своими руками без особых усилий, а также избавить вас от разочарований, связанных с лишним расходом сил и нервов.

Чтобы вы могли быстро научиться «читать» нашу чертёжную документацию, предлагаем рассмотреть чертежи этого замечательного шкафа-купе. Скачать пакет документов на его изготовление можно вот по этой ссылке.

Обучение работе с чертежами мебели (на примере шкафа купе) мы разбили на три раздела:

Изучаем чертежи деталей – в этом разделе мы подробно рассмотрим чертёжную документацию на детали изделия. Вы узнаете, как обозначается кромкование деталей, диаметры отверстий, глубина отверстий, расстояния до отверстий и многое другое. После изучения данного раздела вы сможете ещё лучше оценить удобство и простоту использования чертежей мебели из нашего каталога. С нашими чертежами сборка любого изделия становится простой и вполне реальной. Ведь здесь уже всё посчитано. Остаётся просто правильно отмерить расстояния, затем просверлить отверстия, указанного диаметра и получить удовольствие от сборки своего «мебельного конструктора». Мы позаботились о том, чтобы вы себя чувствовали комфортно на всех этапах процесса изготовления мебели своими руками.

Карты раскроя – разобраться с документами на раскрой плитных материалов (ДСП, ДВП и т. д.) вам поможет данный раздел нашего сайта. Здесь мы детально расскажем, на что необходимо обратить внимание при работе с этой документацией, а также поможем вам разобраться со всеми обозначениями, имеющимися на данных чертежах. С картами раскроя вы будете полностью владеть информацией об остатках, которые должны вам вернуть после распиловки, а также будете знать точное количество метров хода пилы (пропил). Ведь за пропил вам выставят счёт на оплату из расчёта стоимости одного метра хода пилы, при распиловке плитных материалов. В общем, теперь всё будет под вашим полным контролем, что, согласитесь, немаловажно.

Расход фурнитуры – информация по расходу фурнитуры представляет собой своеобразный список материалов и фурнитуры, необходимых для изготовления изделия. У вас будет точное количество и полный список всего, что вам нужно. Благодаря этой информации, вам не придётся по несколько раз бегать в магазин, чтобы купить недостающие элементы. Кроме того, вы сможете легко подсчитать стоимость расходов на изготовление изделия.

<< Начать изучение чертежей мебели >>
Чертежи мебели <<

www.mebeldok.com

чертежи, идеи, инструкции для начинающих

Дача — это витамины и свежий воздух, радостный детский смех и овощи прямо с грядки, всё время хочется проводить на улице.

Когда солнце начинает светить ярко и припекать, мы едим туда, чтобы наслаждаться природой. А там обязательно должен быть кусочек рая во дворе! Для приема пищи на открытом воздухе используются столы для пикников с 2-мя, 3-мя, 4-мя или 6-ю стульями, в последнее время вошли в моду шезлонги, уличные диванчики, различные кушетки, ведь так приятно прилечь в жару, чтобы позагорать на солнышке или, наоборот, отдохнуть в тени. Для хранения разных вещей, таких, как садовые инструменты, тоже используется садовая мебель. Всё это можно сделать самостоятельно!

Почему дерево – самый удачный материал?

Перед тем, как приступить к разработке дизайна сада и изготовлению садовой мебели для дачи, нужно определиться с материалом и стилем. Лучшим материалом, конечно, является дерево, вот почему:

  • Деревянные модели удобны и красивы, они не считаются самыми дорогими. К тому же их легко изготовить своими руками. Основной проблемой такой садовой мебели становится недолговечность дереваи вероятность того, что заведутся садовые вредители. Но все эти проблемы легко решить путем специальной обработки готовых изделий.
  • Каменная садовая мебель, очень крепкая и наиболее долговечная, идеально подходит для декорирования дачи, но она может быть не самой удобной и не самой доступной. Сколько будет стоить изготовление той или иной модели определяет тип выбранного камня.
  • Металлические или кованые модели — выбор тех домовладельцев, которые хотят насладиться одновременно и внешним видом, и традиционным комфортом сада. Конечно, эстетическая привлекательность кованого железа — вне конкуренции, но подобную мебель могут изготовить только профессионалы.
  • Секрет японского сада в том, что его обстановка может быть сделана из любого материала, главное — комфорт и тонкое слияние с окружающей средой. Аксессуары, такие как фонари, созвучие с дизайном сада, и декоративная трава являются хорошей идеей для оформления моделей в японском стиле.

Для чего нужны чертежи?

Садовая мебель, которая также называется уличной или патио, специально предназначена для использования на улице или под навесом. Такая мебель для дачи может быть одновременно оригинальной и функциональной.

Она, как правило, сделана из погодоустойчивых материалов. Спроектировать её довольно просто, но нужно приложить усилия.

Как и любой другой акт дизайна, создание садовой мебели своими руками для дачи начинается с идеи, отображенной в чертежах, эскизах и моделях, нередко с помощью компьютерных средств. Для начала идею нужно просто нарисовать карандашом в виде эскиза, а затем попытаться её структурировать технически, продумывая детали, материалы и отделку. При разработке любой модели учитывается эргономика человека.

Все размеры должны быть удобно рассчитаны — это гарантия успеха. Например, если разрабатывается дачная садовая скамья, нужно прикинуть, сколько людей на неё могут сесть, чтобы им не было тесно. Когда проектируется стол, можно воспользоваться существующими типовыми размерами. Не стоит забывать, что форма простейшей садовой мебели для дачи примитивна — куб и параллелепипед, их можно сделать из самых разных подручных материалов: паллетов, ящиков, старого шкафа и т.д.

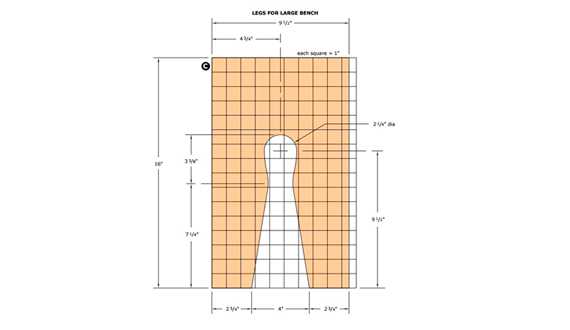

Новая деревянная модель традиционно изготовляется по чертежу из сосны, дуба или фанеры, затем её нужно покрыть качественной краской. Иногда для производства дачной скамейки может понадобиться чертеж лишь одной детали — ножек, которые помогут модели выглядеть уникально.

Чертежи и схемы, выполненные в масштабе своими руками, гораздо практичнее любого немасштабного рисунка, потому что нужный размер всегда можно просто измерить линейкой. Новичкам в работе с масштабами понадобятся некоторые базовые советы или объяснения. Не смотря на то, что принцип уменьшения объекта в размерах очень прост, многие люди, которые никогда не чертили, могут посчитать процесс сложным. Масштаб 1: 2 означает, что на бумаге объект будет изображен с уменьшением ровно в 2 раза. Масштаб 1: 10 — 1 сантиметр на бумаге соответствует 10 см объекта и т.д.

Конфуций когда-то изрек: «Ваши слова должны быть достаточно хороши, чтобы стать лучше, чем молчание». Можно попытаться применить эту старую поговорку и к дизайну, разработанному своими руками для дачи. Иногда совершенно не стоит «изобретать велосипед», лучше использовать для производства чьи-то готовые чертежи. Они хорошо продуманы и настолько подробны, что их не всегда сопровождают текстом. Многие из них представлены в футах и дюймах.

1 дюйм = 2.54 см, 1 фут = 12 дюймов. Чтобы перевести подобные размеры в сантиметры и метры, удобнее всего воспользоваться калькулятором или конвертером. Нередко дизайнеры в своих чертежах применяют изометрический рисунок — это способ представления конструкции в трех измерениях (под углом 30 градусов). Также для изображений объема используют аксонометрию и перспективу.

Как создать кресла и скамейки для пикника?

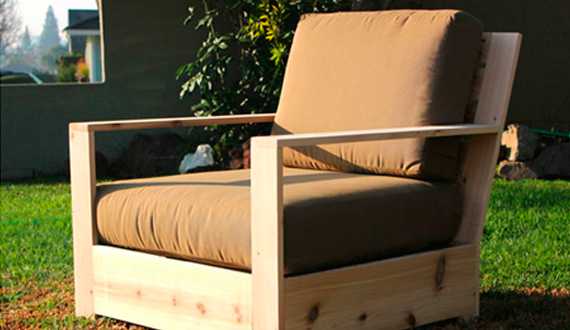

Мягкое уличное кресло

Ненавязчивый стиль, мягкие подушки, сшитые своими руками – то удобство для сада, которое вне конкуренции. Его легко себе обеспечить, изучив чертежи данного кресла. Для удобства все размеры можно перевести в сантиметры, например, 23 1/4 » = 59 см и т.д.

Общие инструкции:

  • Для начала нужно принять все необходимые меры, гарантирующие безопасную и удобную работу. Работать надо на чистой поверхности без дефектов или мусора.
  • Для изготовления дачной мебели своими руками всегда следует использовать прямые доски.
  • Проверку сборки производят после каждого шага.
  • Перед соединением деталей с помощью винтов обязательно сверлят отверстия.
  • Для надежности крепления используют клей.
  • Перед покраской или лакировкой древесину шлифуют.
  • Для выравнивания поверхностей можно применить шпатлевку по дереву.
  • Древесину обязательно обрабатывают специальными составами, которые предотвратят её гниение.

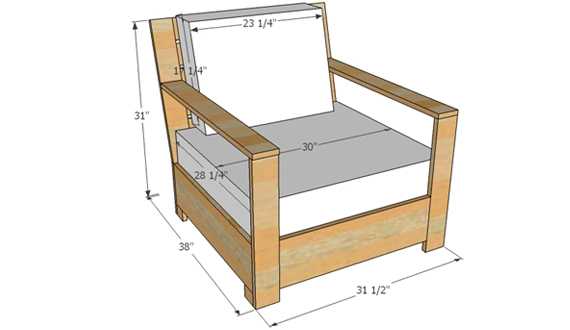

Габаритные размеры:

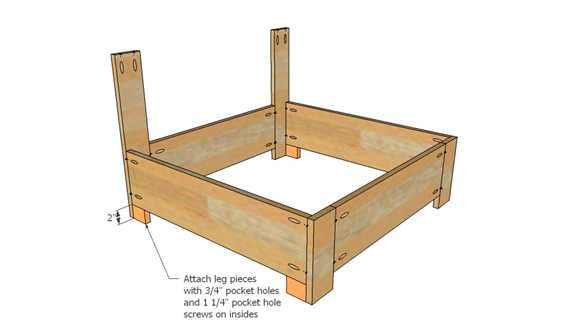

Шаг 1. Изготовление первой детали своими руками, как показано на рисунке.

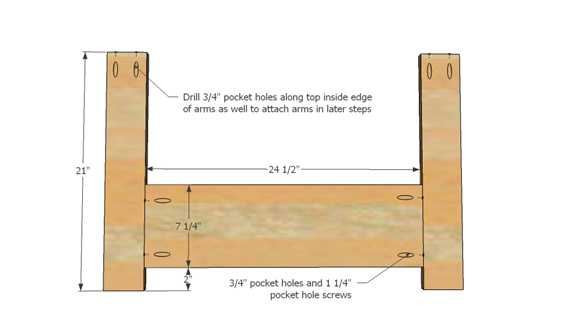

Шаг 2. Сборка передней рамы.

Шаг 3. Для создания сидения, две ранее изготовленные детали соединяются вместе, при помощи еще двух досок. После этого приделываются бруски, которые сделают ножки кресла устойчивыми.

Шаг 4. Теперь собирается спинка кресла, так, как это показано на чертеже. Следует помнить, что нижняя часть кресла будет расположена по отношению к ней под тупым углом, чтобы создать эргономичный угол наклона спинки.

Шаг 5. Теперь можно прикрепить спинку к сидению.

Шаг 6. После этого можно приступить к изготовлению подлокотников, их тоже для удобства располагают под углом.

Шаг 7. И, наконец, можно приступить к монтажу планок, на которые будут уложены подушки.

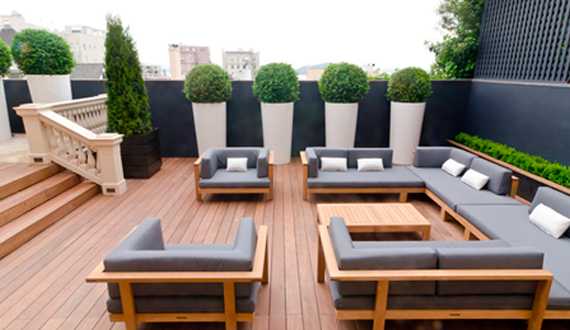

Топ уникальных уличных моделей

Кресло-качалка

Научившись проектировать простейшие модели для дачи, такие, как столы и кресла обычной формы, можно приступить к более сложным моделям. Например, к изготовлению кресла–качалки для сада.

Чертеж кресла-качалки может выглядеть абсолютно по-разному, в зависимости от идей. Самая простая деревянная модель для дачи полагает наличие боковин, обеспечивающих возможность движения кресла, при отсутствии подлокотников.

Изготовление такой мебели – довольно кропотливый труд, так как перенести чертеж на лист толстой фанеры будет довольно сложно.

При желании, по чертежам легко изготавливается и дачная кровать-качалка. Она будет лучшим местом отдыха после тяжелой работы.

Длина такой качалки для дачи — 1, 82 м, что позволяет использовать её для сна. Чтобы упростить изготовление, сначала чертеж переносится на бумагу. Затем его можно разбить на клеточки и уже по клеточкам изготовить выкройку или сразу скопировать форму на лист фанеры.

Конечно, чертеж кресла-качалки более традиционной формы выглядит несколько иначе, им тоже можно воспользоваться.

Кресло в стиле Адирондак

Кресло Адирондак своими руками — уникальная и стильная модель из дерева или из искусственных материалов, которая используется на открытом воздухе. Первое такое кресло было разработано американцем Томасом Ли во время отпуска в горах Адирондак в 1903 году. Со временем, именно этот стиль стал особо популярным по всему миру. Сегодня подобная деревянная модель легко производится по чертежу. Привлекательная и прочная дачная конструкция может быть создана простыми методами при помощи основных инструментов. Гости или соседи наверняка не смогут не догадаться, что кресло сделано своими руками!

Стол-скамейка

Для того чтобы устроить в саду вечеринку или семейный пикник, можно создать своими руками необычную модель-трансформер. Такая деревянная конструкция для пикника складывается, и это, конечно, плюс, потому что модель будет выполнять сразу две функции.

На фотографии можно увидеть, как легко стол-трансформер превращается в две удобные скамейки со спинками.

Ориентируясь на существующие разработки, можно произвести собственные чертежи любых интересных современных моделей, представленных дизайнерами на фотографиях, а затем изготовить их из дерева.

По вашему запросу читают еще:

mebelekspert.ru

Хранилище чертежей диванов и кресел

Дисклеймер: все файлы представленные в этом разделе найдены в открытых источниках, предоставляются как есть. Я не даю консультаций и советов по чертежам в этом разделе, не несу ответственности за последствия их использования. Скачивайте и пользуйтесь на свое усмотрение. Правообладателям обращаться сюда.

  • Поэтапная сборка каркаса дивана. 8 страниц.

    скачать


  • Диван Еврокнижка на пружинном блоке. 327 фотографий процесса изготовления, без размеров. 200МБ

    скачать


  • Чертежи основания советского кресла. 3 листа

    скачать

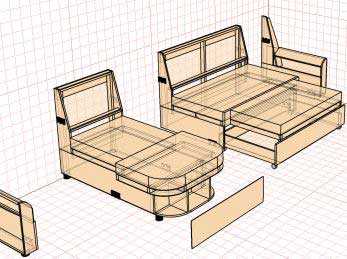

  • Угловой диван(полный комплект документации) Фото, спецификация деталей, карта раскроя ДСП, файл проекта в pro100

    скачать


  • 3D проект дивана Еврокнижка в формате программы pro100

    скачать


  • Схема установки раскладушек Миксотоил и Седафлекс. 2 листа

    скачать


  • Чертеж круглого кресла. 6 листов

    скачать


  • Чертежи Кресло-кровать. 14 листов

    скачать


  • Чертеж Диван на ламелях. 9 листов

    скачать


  • Чертежи дивана с мех-мом Tik-Tak (полный комплект документации каркас и крой). Около 100 листов.

    скачать


  • Чертеж диван ТИК ТАК. 6 листов

    скачать


  • Чертеж Еврокнижка выкатная. 18 листов

    скачать

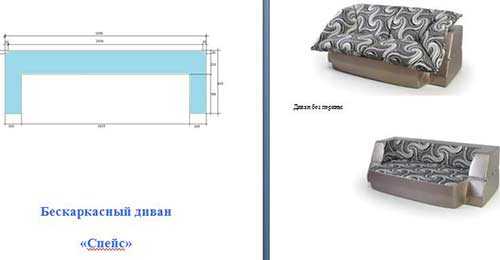

  • Бескаркасный диван (полный комплект документации). 9 листов

    скачать


  • 3D проект углового дивана в формате программы pro100

    скачать


  • Книга Обивка мебели

    скачать


  • Книга Художественное конструирование мебели (А.А.Белов)

    скачать


  • Книга Производство мягкой мебели

    скачать


  • Книга Обивка мягкой мебели. Мастер-класс (В.Гиберт)

    скачать


  • Книга Обивка и перетяжка мягкой мебели (А.Балавуан)

    скачать


  • Книга Производство мягкой мебели (Румянцев)

    скачать


  • Руководство для драпировщиков, обойщиков и декораторов 1891 г.

    скачать


  • Чертежи установки механизма Дельфин

    перейти


www.novamebel74.ru

Чертежи и схемы кухонной мебели своими руками

Домашние мастера, имея широкий кругозор и желание всё сделать собственными руками, сами могут изготовить мебель для кухни. Это позволяет не только сэкономить денежные средства, но и получить опыт и навыки. Сейчас нет никаких сложностей в приобретении всех необходимых комплектующих: панелей для мебели, фурнитуры, крепёжных элементов. Опыт показывает, что собрать мебель – не проблема, сложнее будет создать чертежи кухонной мебели своими руками, нужно учесть все возможные нюансы при создании схем.

Основные требования к мебели – это комфорт при эксплуатации, простота в обслуживании и красота, все факторы зависят от чертежа будущей кухни.Чертеж кухонной мебели

Вы можете более подробно узнать  о том, как собрать мебель для кухни своими руками.

  1. Как сделать точные замеры кухонной мебели и создать на их основе эскиз
  2. Изготовление кухни — чертежи, планы
  3. Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)
  4. Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)
  5. Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)
  6. Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)
  7. Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)
  8. Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)
  9. Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)
  10. Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)
  11. Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)
  12. Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)
  13. Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)
  14. Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)
  15. Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)
  16. Расчет размеров мебели
  17. Список необходимых деталей

Как сделать точные замеры кухонной мебели и создать на их основе эскиз

Приведем самый простой пример на основе прямолинейной расстановки кухонного гарнитура.

Основы создания кухонь показывают, что на маленькой кухне для рационального и удобного использования места линейный вид расстановки мебели имеет определённую последовательность. Главное расставить все части кухни в своей очерёдности:

  1. Холодильник;
  2. Мойка;
  3. Столешница (имеет ширину не менее 50 см);
  4. Плита.

Многие задаются вопросом, в чём заключается логика такой расстановки мебели? А дело в том, что базис дизайна кухни предполагает размещение всех частей кухни таким образом, чтобы вы тратили меньше времени, то есть делали меньше движений при готовке. Тем самым кухня становится удобней для вас.

Стоит очень хорошо подумать, так как открытое окно или дверь в рабочей зоне могут мешать вам нормально готовить. О дверь вы будете постоянно биться, а открытое окно может задувать пламя на плите. В случае возникновения таких трудностей имеет смысл сделать перестановку.

Изготовление кухни — чертежи, планы

Первым пунктом в изготовлении чертежей кухонной мебели будут точные замеры помещения. Зная длину стен, мы можем легко посчитать размеры шкафов. Высота стен окончательно ограничит габариты нашей мебели. После этого мы можем подобрать подходящие для нас размеры. Можно воспользоваться стандартными параметрами и принять их за основу. 850 мм – высота кухонных напольных шкафов со столешницей, ширина может быть взята в зависимости от ваших потребностей, от 300 мм до 800 мм. Глубина ящика может быть в разбеге 400—500 мм. Если ставить выезжающие полочки, то лучше использовать минимальные размеры, так мы сможем сэкономить место. А вот максимальные величины можно принять, если мы проектируем распашные дверцы. По стандарту шкаф под мойку мы берём размером 800 мм. Но если размеры кухни маловаты, вы можете урезать его до 600 мм. Навесные шкафы по ширине проще подобрать такие же, как и напольные. Но в моде сейчас урезать шкафы до глубины в 300 мм. Высота обычно 715 мм. Стандартное расстояние между напольными и навесными ящиками – 650 мм. Но если учесть, что пользоваться шкафами будет чаще всего хозяйка, то можно выбрать расстояние исходя из её роста.

Все стандартные размеры не являются жёстким требованием. Так как кухня делается под свои нужды и своими руками, тем самым вы можете отходить от стандартов, если вам будет так комфортнее. Однако и тут есть свои тонкости, к примеру обратите внимание на нестандартные размеры кухонных фасадов. Именно от них будет зависеть цена на всю мебельную гарнитуру. Также нужно не забыть и то, что помимо мебели будет установлена бытовая техника. Её размеры тоже нужно перенести на чертёж. После измерения всех составляющих кухни вы можете приступать к перенесению всего на бумагу или в компьютерную программу.

Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)

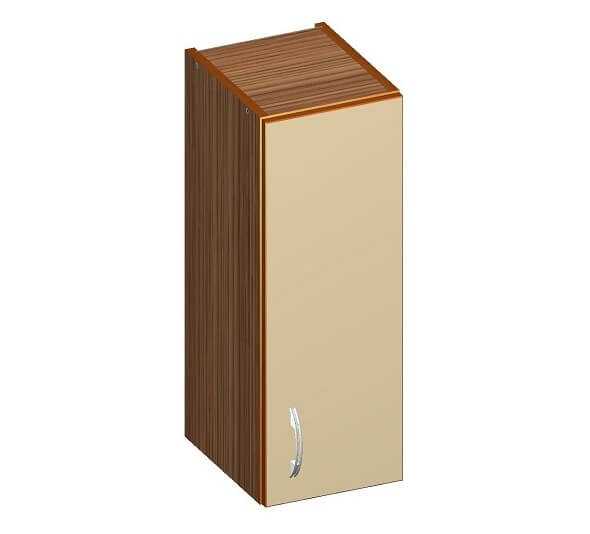

Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)

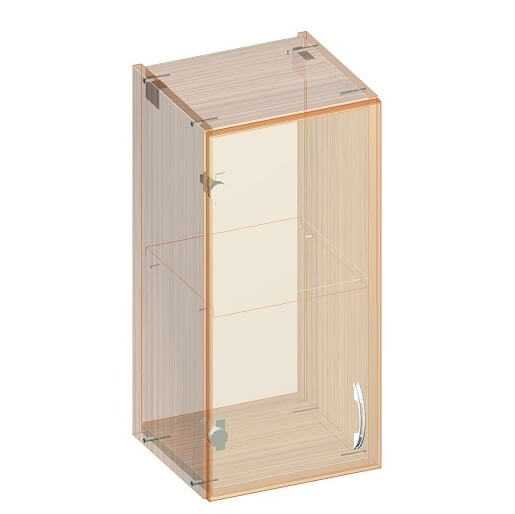

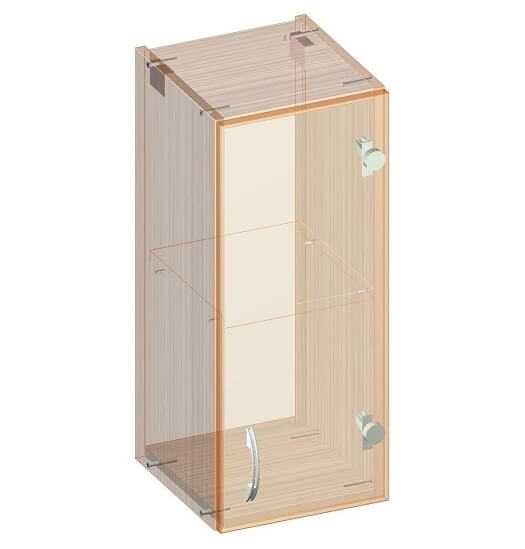

Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)

Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)

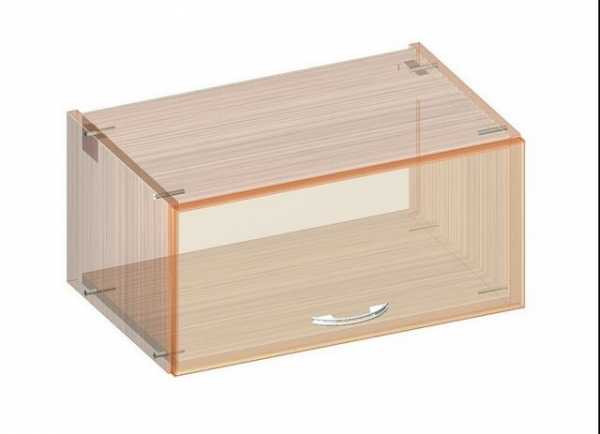

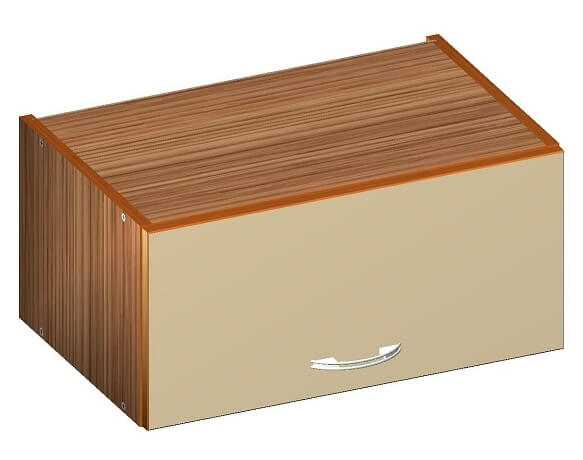

Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)

Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)

Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)

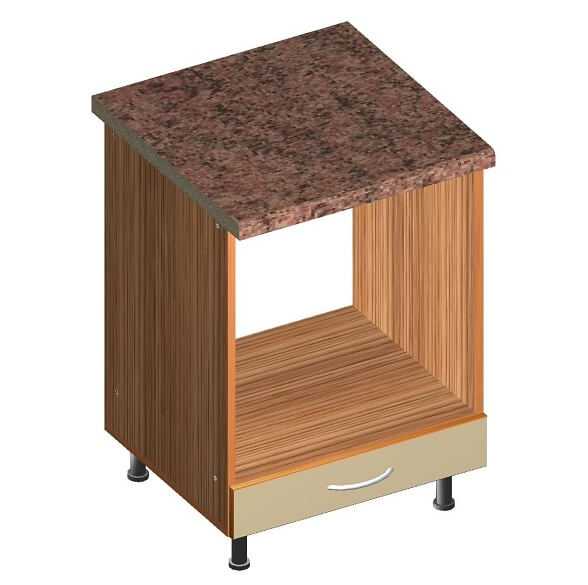

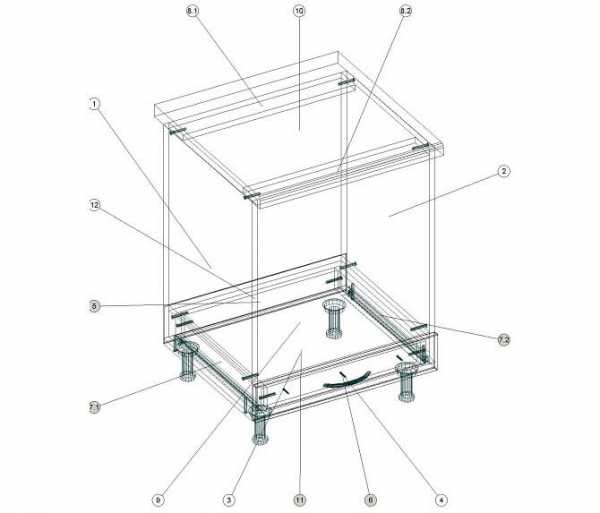

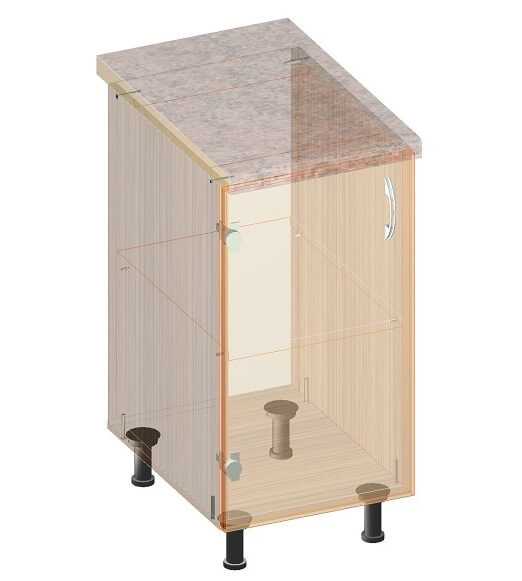

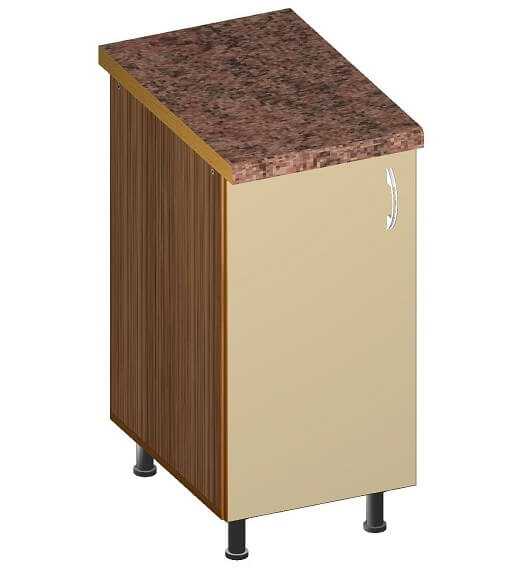

Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)

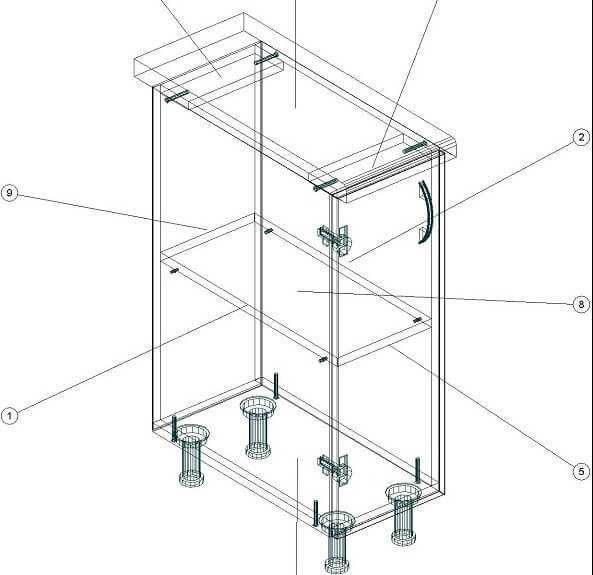

Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)

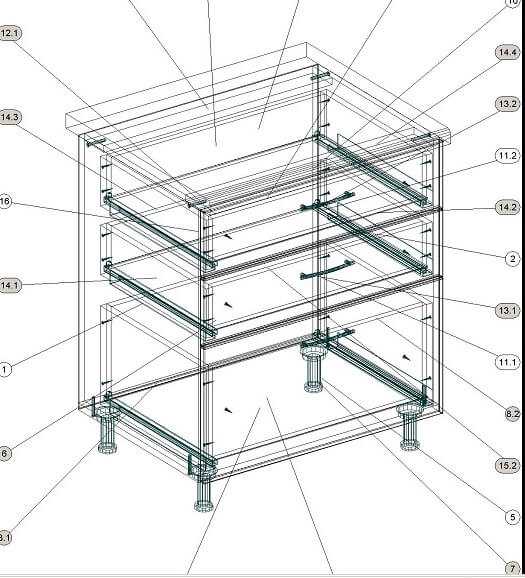

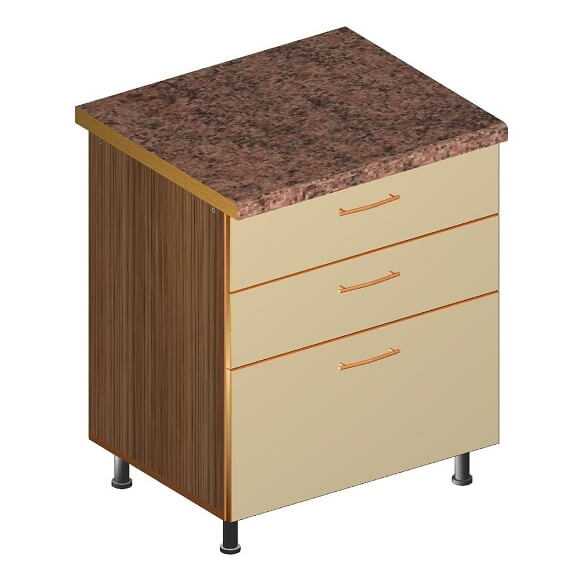

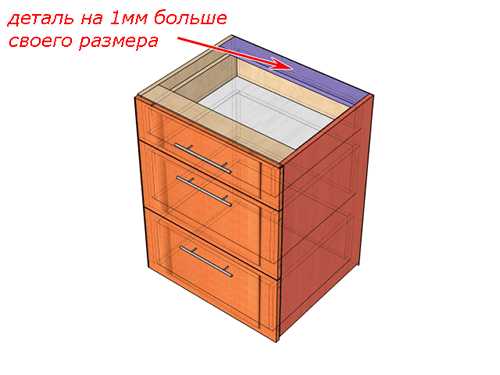

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)

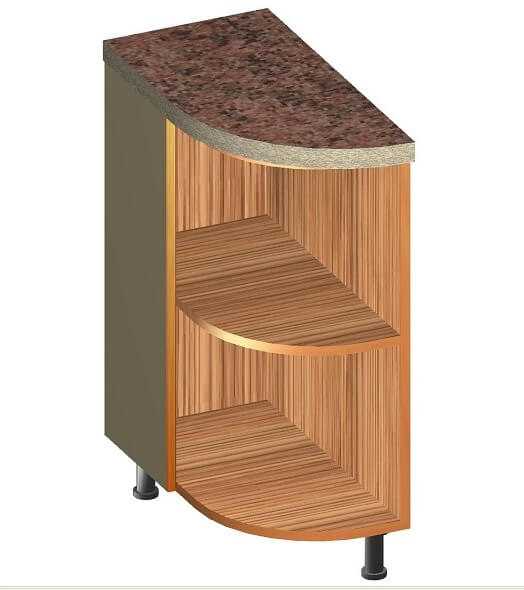

Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)

Источник чертежей

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности. Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

  1. Боковые стенки.
  2. Задняя панель.
  3. Дверцы.
  4. Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима.

Список необходимых деталей

К чертежам всегда необходимо составить спецификации (список деталей к каждому из шкафов) с указанием количества всех деталей будущей кухни. Главное – это не забыть указать фурнитуру. Пример списка деталей:

  • Задняя стенка (ДВП).
  • Боковые стенки (ЛДСП).
  • Фасад (он обычно выбирается раньше составления списка).

Дальше остаётся только осуществить заказ. Вопрос «Где?» можно даже не поднимать. В каждом небольшом городе достаточно мебельных цехов, которые за небольшие деньги сделают вам распил из материалов на мебельные элементы. Обычно им хватает сборочного чертежа, а также эскизов каждого элемента, разбитого на детали.

Также рекомендуем вам проверить все детали на предмет брака непосредственно перед расплатой, сверьтесь с чертежами, так как брак при распиле отнюдь не редкость и лучше его выявить на стадии приёма деталей.

Загрузка...

www.vstroyke.com

Чертежи кухонной мебели

У многих мастеров на все руки возникает желание сделать для кухни чертежи и схемы мебели своими руками. Но стоит помнить о том, что для этого нужен опыт и определенная практика. Имея практические знания, можно делать на кухню не только чертежи, но и мебель.

Набросок модулей кухонного гарнитура со скошенными торцами


Покупка мебели, фурнитуры, крепежных изделий не проблема, главное — чертеж с размерами, который поможет следовать к дальнейшим этапам. Учитывая советы экспертов и особенности кухонной мебели, вы сделаете кухонный гарнитур и другую мебель своими руками без помощи специалиста, а эта статья поможет вам узнать, какие чертежи кухонной мебели бывают и как их изготовить.

Создание эскиза и замеров

Сделать кухню своими руками не трудно, когда вы имеете замеры помещения и эскиз кухонного гарнитура. В качестве примера мы взяли прямоугольный гарнитур, чертеж которого самый простой. Расположение такой мебели находится в комнате прямоугольного типа или в кухнях-студиях, совмещенных с гостиной, там это смотрится эстетично и удобно в использовании.

После выбора такого типа кухни следует знать, что расставлять мебель и элементы будет нужно с определенной последовательностью, так помещение останется со свободным пространством и рационально использованными рабочими поверхностями.

Последовательность расстановки:

  • Холодильник стоит возле окна вдали от радиатора отопления.
  • Рабочая поверхность со столешницей 50 см.
  • Газовая или электрическая плита.
  • Еще одна столешница с рабочей поверхностью.
  • Мойка.

Чертеж мебели с размерами и примерным расположением

Придерживаться такой последовательности нужно в том случае, когда совпадает место для вытяжки над плитой и сливные трубы для раковины.

Такой дизайн дает возможность разместить обеденную и рабочую зоны, сэкономив свободное пространство. Поэтому, эскизы кухонных гарнитуров с размерами необходимо делать максимально точными.

Совет: перед тем, как делать чертеж кухни присмотритесь, чтоб входные двери и окно, когда будут открываться, не мешали рабочей зоне и сидящим за столом.

При П-образном варианте планировки не ставьте плиту по центру гарнитура рядом с окном – это закроет доступ к плите, а при открытом окне конфорки будет задувать ветер.

Как правильно сделать замеры

Делая чертежи расчеты кухни своими руками соблюдайте точность каждого сантиметра, так, как от этого зависит дальнейший результат. Обратите внимание на:

  • Длину каждой стены, на которой разместятся шкафчики.
  • Какая высота. Ее используйте по максимуму, в верхние шкафы положите те приборы, которые используются реже, а в нижние самые необходимы, чтоб всегда находились под рукой.

Создание правильного рисунка — это половина успеха

Следующий этап — деталировка кухни с чертежами, в которой нужно уточнить схему каждой полочки и шкафчика. Существует стандарт размеров, которые использую в изготовлении мебели, если хотите кухню другой планировки, советуем сделать чертежи кухонного шкафа своими руками.

Стандартные параметры:

  1. Напольные шкафчики и столешница имеют одинаковую высоту 85 сантиметров.
  2. Лучшей глубиной считается 45-55 сантиметров, зависит это от того, какая в доме коммуникация вдоль стен.
  3. У ширины диапазон варьируется от 30 до 80 сантиметров. Меньший размер делают при выездных полках, а большой при распашных дверцах.
  4. Напольные шкафчики могут быть разной величины, но если речь идет о мойке, то сделайте такой шкаф шириной 80 сантиметров. Если кухня совсем маленькая, сделайте его не меньше 60 сантиметров.
  5. Шкафчики на стенку выполняют в двух вариантах – одинаковые с напольными, или на 10-20 сантиметров короче.
  6. Глубина настенных шкафов – 30 сантиметров, высота 65-47 сантиметров.
  7. Стандартный отступ напольного шкафчика от настенного 65 сантиметров, это зависит от роста хозяйки.

Основным правилом в изготовлении мебели является умение разбивать всё на отдельные детали

Совет: если вы хотите выделить кухню и сделать ее нестандартной, чертеж кухни своими руками – то, что вам нужно.

После того, как сделаны все замеры, переносите их на бумагу. Схема кухни должна быть с замера той техники, которую вы поставите вместе с гарнитуром.

Рассчитываем размеры мебели

Правильный расчет размеров будущей мебели является важным этапом в работе, которые нельзя оставлять без внимания. Все чертежи для изготовления кухни своими руками рассчитайте отдельно и перенесите на бумагу для дальнейшего изготовления.

Важный момент — чертежи кухонных модулей, особенно того, в который установится духовой шкаф и варочная поверхность, поэтому замеряйте его со всей ответственностью.

Каждому элементу мебели уделяйте особое внимание – боковым стенкам, задней панели, дверкам и полочкам. При установке ящичков с выдвижными механизмами, необходимо учитывать, куда ставить фурнитуру, а чертежи мебели своими руками должен отображать их досконально.

Для обеденной зоны потребуется чертеж стола с необходимыми замерами. Продумайте детально крепление основных узлов. Для этого понадобится:

  • Надежная столешница;
  • Деревянные пластины;
  • Ножки;
  • Уголки;
  • Болты и саморезы.

Детальная схема стола показывает, куда крепится каждый элемент. Сначала на нижнюю часть столешницы с помощью инструментов прикрепите деревянные пластины, это нужно для того, чтобы конструкция хорошо держалась. Затем по краям закрепите уголки, к ним – ножки.

ПОСМОТРЕТЬ ВИДЕО

Если вы делали стол не один раз, можно не искать схемы, а взять чертежи стола своими руками и изготовить такой, который больше нравится.

Совет: когда предмет изготовленной вами мебели готов, проверьте его на прочность, пошатайте. Это нужно затем, чтоб в случае незакрепленных элементов шкаф не рассыпался вместе с содержимым.

Чертежи мебели для кухни своими руками помогают людям, которые не могут нанят специалиста из-за нехватки денежных средств. Найти много подходящих примеров можно на страницах строительных сайтов в интернете. Если есть возможность – обратитесь за помощью к специалисту, это займет меньше времени, но сделает тоньше ваш кошелек.

obzorkuhni.ru

Обзор программы для изготовления чертежей мебели – Сделаем мебель сами

Здравствуйте дорогие друзья.

На сегодняшний день, проектирование мебели, почти полностью автоматизировано, и осуществляется с помощью специальных мебельных программ, доступных, кстати, всем желающим.

Одной из самых известных, является дизайнерская программа (польского производства), которая называется PRO-100 .

Она довольно «легкая», быстрая и визуально понятная.

Может быть как стационарной (устанавливаемой на ПК), так и портативной (работающей без установки).

Рабочая версия, опробованная годами – (4,42).

В PRO-100, при всей ее кажущейся простоте, можно проектировать мебель очень высокого уровня сложности. Так же, кроме всего этого, можно создавать любой интерьер помещений (кстати, существует даже конвертация файлов из 3dMax).

В ней есть модули, позволяющие создавать плоские элементы любой формы, делать самую сложную «криволинейку».

Программа отлично работает с элементами, размеры которых могут быть вплоть до 1 миллиметра (на картинке внизу, показано редактирования элемента, размер которого 1х1 мм).

То есть, минимальный «размерный шаг» равен 1 миллиметру.

Интересным моментом является то, что такие ошибки в проектировке модулей, как, например, несоответствие их размеров (когда размер одной детали, входящей в состав конструкции, больше предельно допустимого), визуально заметен.

Да и вообще, любая конструкция, проектируемая в PRO-100, исключает наличие ошибок «на выходе».

Данный софт имеет возможность анализа общей площади листовых материалов, на любой стадии проектировки, общего количества элементов (таких, как, например, ручки, опоры и т.д), используемых в проекте.

Эта функция входит в состав общего отчета, в котором главный пункт – деталировка.

В нее входит перечень всех деталей модулируемой мебели.

Так же, имеется довольно большой арсенал инструментов, позволяющий работать с положением элементов (или их группы) в пространстве.

И это – далеко не все функции.

В «прошке» (так еще называют PRO-100) можно оформлять любые чертежи создаваемой мебели.

Причем, размеры могут показывать как отдельные детали, так и группы элементов (или всего изделия).

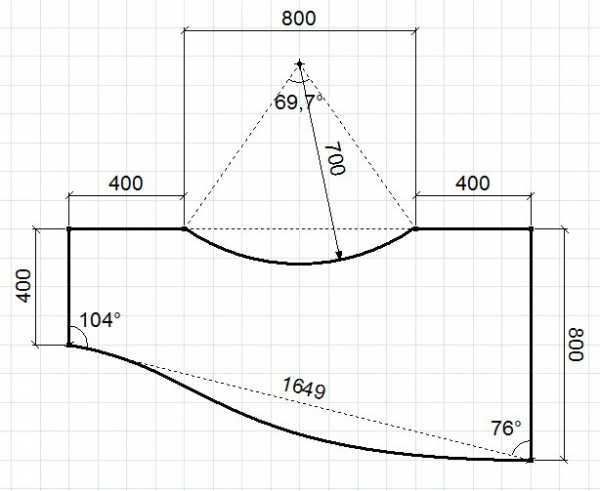

Так же, без особого труда можно получить чертежи любой криволинейной детали.

Кроме такого профессионального набора инструментов и модулей, благодаря которым можно проектировать любые конструкции,  благодаря «прошке» можно создавать визуализацию довольно высокого уровня.

Из вновь созданных элементов, можно делать визуальные светильники, которые будут излучать свет (со всеми, отсюда вытекающими эффектами, такими, например, как тень от предметов).

Любые элементы можно делать прозрачными, причем в любом цветовом диапазоне.

В библиотеку программы можно сохранять свои изображения, благодаря которым можно создавать любую визуализацию.

Любой элемент может иметь какую угодно текстуру или декор.

Одним словом, «прошка» является незаменимым помощником любого мебельщика.

Если говорить о ее недостатках, их не так и много.

Многие к недостаткам причисляют отсутствие модуля раскроя листовых материалов (хотя, в этой программе такой модуль предусмотрен, но он просто «никакой»).

Я же так не думаю, по той причине, что одним кликом из этой программе можно «вытянуть» всю деталировку, и перенести ее в любую, специализированную прогу для раскроя (такую, например, как Cutting или Astra) в которой и сделать легко и качественно любой необходимый раскрой.

На мой взгляд, единственным недостатком рассматриваемой нами программы является отсутствие возможности создания карты присадки (или разметки под крепеж), такой например, какой обладает, тот же Базис-мебельщик.

Но, учитывая все преимущества и удобства работы в «прошке», с этим недостатком можно смириться.

Тем более что по большому счету, данная функция больше всего востребована на больших мебельных предприятиях, где каждый отвечает за выполнение определенных операций.

Там нужно предоставить сборщику чертеж (с такой схемой присадки), по которому он и будет работать.

Тем же, кто сам проектирует, собирает и изготавливает мебель, в большинстве случаев, такие схемы не нужны (за исключением сборки шкафов купе, где лучше все заранее продумать и сделать схему присадки).

Так что, если вы решили заняться изготовлением корпусной мебели, данная программа будет вам лучшей помощницей!

А на этом все.

До встречи.

www.sdmeb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
