Основные понятия о машиностроительных чертежах


из "Контролер-машиностроитель Изд.4"

Чертежи, технические условия и эскизы. Чертеж — это основной технический документ на изготовляемую продукцию, указываю-дий форму, размеры изделия и все требования, которым оно должно удовлетворять. [c.27]
Чертеж содержит все необходимые сведения об изделии. Вся ос-гальная техническая производственная документация — технические условия технологические карты изготовления заготовок, обработки, сборки и контроля специальные инструкции, операционные эскизы, в которых содержатся данные, необходимые для выполнения одной какой-либо операции, и т. д. — разрабатываются на основании чертежей. Дополнениями к чертежу могут быть технические условия и эскизы. [c.27]
Технические условия представляют письменный перечень тех требований к конструкции изделия или к его изготовлению и контролю, которые невозможно отразить в чертеже. Обычно технические условия помещаются на свободаом поле самого чертежа, а иногда выпускаются отдельным документом, имеющим такое же значение в производстве, как и чертеж например, технические условия на различные виды испытаний деталей и узлов, на контроль особыми способами и методами, на специальные покрытия и т. п. [c.27]
Эскиз представляет собой чертеж, выполненный от руки или с применением простейших чертежных инструментов, без соблюдения масштаба. Эскизы применяются для вспомогательных целей, в частности, в технологических операционных картах. Однако на крупных заводах эскизы для технологических операционных карт выполняются с большой тщательностью и почти не отличаются от чертежей. [c.27]
Все типы чертежей выполняются одинаковыми способамн по одним и тем же правилам и отличаются друг от друга степенью сложности и наличием в некоторых из них дополнительных указаний и условностей. Например, в сборочных чертежах указывается характер соединения деталей и их взаимное расположение в чертежах заготовок указываются припуски на обработку, тогда как на чертежах деталей этих указаний не дается. [c.28]
Правила выполнения чертел ей, способы изображения изделия, применение всевозможных условных обозначений и все другие требования к чертежам установлены государственными стандартами (ГОСТ) и являются общими для всех предприятий СССР. Чертежи для машиностроительного производства выполняются по ГОСТ 3450—59 и последующим до 3456—59, 3457—46 3458—52 и последующим до 3462—52 3465—52 3466—59 и 2940—52. [c.28]
Государственные стандарты составлены, в свою очередь, в соответствии с основными способами и правилами изготовления чертежей, принятыми во всех странах мира. [c.28]
Составные части чертежа. Умение быстро и правильно читать чертежи, т. е. умение определить по чертежу форму, размеры и все требования, предъявляемые к изготовлению и качеству изделия, является основным условием работы на производстве, особенно для работников отдела технического контроля и, в частности, для контролеров. Чтобы быстро и правильно читать чертежи, необходимо хорошо знать правила и способы составления их и путем упражнений накопить навыки разбора и чтения чертежей. [c.28]
Любой чертеж состоит из одного или нескольких изображений изделия и из различных надписей, сделанных в таблицах или на свободном поле чертежа. Изображения также имеют надписи, размеры и разнообразные условные знаки. Понятно, что наиболее легкой частью чтения чертежей является чтение надписей на них. Надписи на чертежах выполняются по существующим правилам. [c.28]
Материал, из которого должна быть изготовлена деталь, указывается (в основной надписи) сокращенным условным обозначением этого материала или маркой, установленной соответствующим ГОСТ. Стали, чугуны, латуни, бронзы, алюминиевые сплавы, медь и ее сплавы, баббиты обозначаются маркой по ГОСТ. Допустимость замены материала одной марки, обозначенной в основной надписи чертежа, материалом другой марки указывается или в технических условиях, или чаще всего непосредственно над основной надписью. [c.29]
На центральном поле чертежа помещаются графические изображения изделия с надписями, размерами, условными знаками. В чертежах деталей указываются точные формы и размеры деталей, качество обработки всех поверхностей и другие сведения, необходимые для изготовления деталей и контроля. Сборочные чертежи содержат все необходимые сведения об устройстве узла (механизма машины) и требования к сборке его. [c.29]
Изображения на чертежах выполняются по особым правилам с применением ряда условностей, с которыми мы познакомимся ниже. [c.29]
Форматы и масштабы чертежей. Форматы (размеры листов) чертежей применяются согласно ГОСТ 3450—52. [c.29]
В этих случаях изображения на чертеже будут меньше натуральной величины изделия в два, два с половиной, четыре, пять, десять, пятнадцать и т. д. раз. [c.29]
НОЙ величины детали в два, два с половиной, четыре, пять или десять раз. [c.30]
В обоих случаях масштабы, указанные в скобках, допускаются, но не рекомендуются. Если масштаб записывается на чертеже в предназначенную для этого графу основной надписи, то буква М из обозначения масштаба исключается (например, вместо М1 5 записывается просто 1 5). [c.30]
Цифровые размеры проставляются соответственно действительной величине детали, независимо от масштаба. [c.30]

Вернуться к основной статье

www.chem21.info

1. Часть третья. ОСНОВЫ МАШИНОСТРОИТЕЛЬНОГО ЧЕРЧЕНИЯ









Главным элементом в решении графических задач в инженерной графике является чертеж. Под чертежом подразумевают графическое изображение предметов или их частей. Чертежи выполняются в строгом соответствии с правилами проецирования с соблюдением установленных требований и условностей. Причем правила изображения предметов или их составных элементов на чертежах остаются одинаковыми вб всех отраслях промышленности и строительства.

Изображение предмета на чертеже должно быть таким, чтобы по нему можно было установить форму его в целом, форму отдельных его поверхностей, сочетание и взаимное расположение отдельных его поверхностей. Иными словами, изображение предмета должно давать полное представление о его форме, устройстве, размерах, а также о материале, из которого изготовлен предмет, а в ряде случаев включать сведения о способах изготовления предмета. Характеристикой величины предмета на чертеже и его частей являются их размеры, которые наносятся на чертеже. Изображение предметов на чертежах выполняют, как правило", в заданном масштабе.

Изображения предметов на чертеже должны быть размещены так, чтобы поле его было равномерно заполнено. Число изображений на чертеже должно быть достаточным для получения полного и однозначного представления о нем. В то же время на чертеже должно быть только необходимое количество изображений, оно должно быть минимальным, т. е. чертеж должен быть лаконичным и содержать мини-

Рис. 165

мальный объем графических изображений и текста, достаточных для свободного чтения чертежа, а также его изготовления и контроля.

Видимые контуры предметов и их граней на чертежах выполняются сплошной толстой основной линией. Необходимые невидимые части предмета выполняют при помощи штриховых линий. В случае, если изображаемый предмет имеет постоянные или закономерно изменяющиеся поперечные сечения, выполняется в требуемом масштабе и не помещается на поле чертежа заданного формата, его можно показать с разрывами.

Правила построения изображений на чертежах и оформления чертежей приведены и регламентируются комплексом стандартов «Единой системы конструкторской документации» (ЕСКД).

Изображение на чертежах может быть выполнено различными способами. Например, с помощью прямоугольного (ортогонального) проецирования, аксонометрических проекций, линейной перспективы. При выполнении машиностроительных чертежей в инженерной графике чертежи выполняют по методу прямоугольного проецирования. Правила изображения предметов, в данном случае изделий, сооружений или соответствующих составных элементов на чертежах установлены ГОСТ 2.305—68.

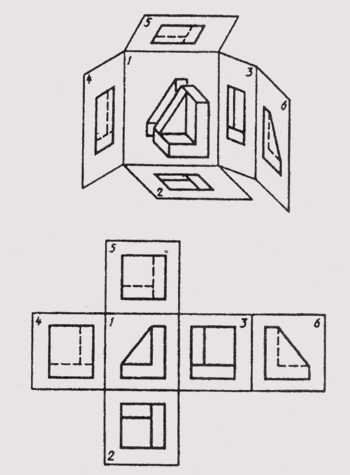

При построении изображений предметов методом прямоугольного проецирования предмет располагают между наблюдателем и соответствующей плоскостью проекции. За основные плоскости проекций принимают шесть граней куба, внутри которого располагается изображаемый предмет (рис. 165, а). Грани 1,2 и 3 соответствуют фронтальной, горизонтальной и профильной плоскостям проекций. Грани куба с полученными на них изображениями совмещают с плоскостью чертежа (рис. 165, б). При этом грань 6 можно расположить и рядом с гранью 4.

Изображение на фронтальной плоскости проекций (на грани 1) считается главным. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение давало наиболее полное представление о форме и размерах предмета, несло наибольшую информацию о нем. Это изображение называют главным.

В зависимости от своего содержания изображения предметов разделяют на виды, разрезы, сечения.



lib.qrz.ru

Сложные сборочные машиностроительные чертежи



Правильная структура чертежа. "Привязка" фрагментов. Приоритеты

Прежде чем приступить к началу создания сборочного чертежа, необходимо продумать его структуру. Главное - определить требования к его параметрическим возможностям: что конкретно вы хотите впоследствии модифицировать, какие части, по-вашему, составят чертеж, какая предполагается иерархия фрагментов.

Важную роль играет система связи фрагментов между собой. Во-первых, это осуществляется правильным подбором точек привязки фрагментов. Необходимо определить, как будут созданы узлы на текущем чертеже, к которым будут "привязываться" фрагменты. Узлы могут быть созданы на основе линий построения, либо с других фрагментов.

Как правило, на сборочном чертеже фрагменты перекрывают друг друга. Для реализации такой возможности необходимо использовать механизм удаления невидимых линий. Каждому фрагменту нужно будет задать соответствующий приоритет.



Рассмотрим один из примеров сборочного чертежа:

Это- сборочный чертеж приспособления (кондуктора), предназначенного для фиксации детали в определенном положении для сверления в ней отверстий. В правом верхнем углу расположен чертеж обрабатываемой детали, который выполнен непосредственно на сборочном чертеже. Сборка собрана из десяти фрагментов, привязанных как друг к другу, так и к вспомогательным линиям построения. Часть фрагментов является оригинальными деталями, часть - стандартными, например, откидной болт (поз. 4).

Создание подобного сборочного чертежа начинается с создания подробных деталировочных чертежей деталей, из которых он состоит. Но не торопитесь с их созданием. Вы можете получить прекрасно оформленные, параметрические чертежи деталей, из которых в итоге собрать сборочный чертеж будет не просто.

Сначала продумайте конструкцию сборки, с какого фрагмента вы начнете собирать чертеж, какие детали будут присоединены в последующем, где должны находиться точки привязки фрагментов. Дело в том, что создание любого из фрагментов начинается с создания базовых вертикальных и горизонтальных линий. Именно они определяют точки привязки фрагмента.

Параметры создаваемого нами сборочного чертежа кондуктора будут определяться, исходя из чертежа обрабатываемой детали. Построим чертеж этой детали и создадим переменные, отвечающие за изменяемые параметры:

Возьмем этот чертеж как основу сборочного чертежа. На сборочном чертеже деталь расположена в правом верхнем углу. Поскольку размеры кондуктора зависят от размеров детали, переменные детали будут определять впоследствии размеры сборочного чертежа кондуктора.



В сборочном чертеже первым (базовым) фрагментом, как и в реальной конструкции, является чертеж корпуса(поз. 1).

Создадим деталировочный чертеж корпуса.

Для данной детали расположение других элементов конструкции не влияет на положение ее точки привязки, так как корпус - это первый фрагмент.

В сборочном чертеже корпус располагается всегда горизонтально, поэтому для его привязки достаточно одной точки. Построим пересекающиеся вертикальную и горизонтальную линии для привязки первого фрагмента и узел на пересечении этих прямых. Нанесем фрагмент,привязав его к этому узлу:



Следующая деталь - планка (поз. 3) - должна быть привязана к корпусу. Для этого, предварительно создав узел с именем в деталировочном чертеже корпуса, создадим узел с фрагмента на сборочном чертеже.

В случаях, когда в качестве точки привязки может быть использована точка сочленения линий изображения, принадлежащих фрагменту, создание узлов с фрагмента необязательно. При указании такой точки, как узла привязки, система сама создаст узел на основе линий фрагмента. При нанесении фрагмента планки можно использовать любой из этих способов.

Точка привязки фрагмента планки соответственно создана на пересечении двух прямых:

При создании чертежа планки все остальные построения велись относительно этих базовых прямых.

Нанесем фрагмент планки на наш сборочный чертеж, привязав его к узлу, созданному с фрагмента корпуса:



Для привязки последующих фрагментов-втулок (поз.7 и поз.8) и фиксирующего винта (поз.6) в чертеже-фрагменте планки нужно создать узлы с именами.

Это необходимо для дальнейшего создания узлов с фрагмента на сборочном чертеже:

К этим узлам привяжем фрагменты втулок и винта.

Поскольку втулки являются в нашем случае стандартными деталями (втулка поз. 7 по ГОСТ 18432-73, втулка поз. 8 по ГОСТ 18433-73), то для них не требуется создавать полного деталировочного чертежа. Достаточно иметь чертеж того вида, который отображается на сборочном чертеже. Возможно эти детали уже содержатся в созданных вами (или еще кем-либо) библиотеках стандартных деталей. В таком случае вы можете их использовать, а не создавать заново.

Если вы используете в качестве фрагментов библиотечные втулки, то обратите внимание на то, что такие чертежи имеют две точки привязки. Именно для этого в чертеже-фрагменте планки предусмотрено, а на сборочном чертеже создано, по два узла с фрагмента для привязки втулок и винта.



Аналогичным образом нанесем на чертеж фрагмент опоры (поз. 9), привязав его к узлам с фрагмента планки.

До сих пор для создания нашей сборки мы обходились узлами с фрагментов. Но возможно, а иногда необходимо использовать дополнительные построения для привязки фрагментов.



Сейчас нам надо поместить на сборочный чертеж фрагмент прихвата (поз. 2), а в нем разместить вторую опору (поз. 9).Но взаимное расположение этих деталей вступает в противоречие: с одной стороны, вторая опора должна располагаться на одной оси с первой, а с другой стороны, на ее расположение влияет отверстие в прихвате. Рассмотрим один из вариантов решения.

Через узлы, к которым привязан фрагмент первой опоры, проведем горизонтальную линию.

С фрагмента корпуса создадим еще один узел для привязки к нему фрагмента прихвата. Через этот узел проведем вертикальную прямую и построим узел на пересечении горизонтальной и вертикальной прямых. Также проведем прямую через узел, ранее построенный нами для привязки одной из втулок.

На пересечении прямых создадим узлы:

Используем полученные узлы для привязки к ним фрагмента прихвата. Но для этого чертеж прихвата надо создать следующим образом:

Этот чертеж имеет три точки привязки. В результате он "растягивается" при нанесении между тремя узлами:

Создав во фрагменте прихвата узлы с именами и "проявив" их на сборочном чертеже, можно к ним привязать вторую опору. В результате, используя только дополнительные построения и узлы с фрагмента, мы добились требуемого в данном случае результата - соосности опор.

Дальнейшая сборка выполняется аналогично: где-то использованы узлы с фрагмента, где-то - дополнительные построения для получения узлов привязки.



Обратите внимание на последовательность прорисовки фрагментов, на то, как они перекрывают друг друга. Это возможно регулировать, используя приоритеты фрагментов.

Например, вот как будет выглядеть сборочный чертеж, если все фрагменты имеют одинаковый приоритет (по умолчанию он равен нулю).

Полученный результат мало напоминает правильную картину. Чтобы исправить положение, расставим у некоторых фрагментов приоритеты. Фрагмент прихвата (поз. 2) должен перекрывать корпус. Для этого в редактировании фрагментов выберите прихват и войдите в его параметры. Установите приоритет для этого фрагмента равным 1. То же проделайте для фрагмента откидного болта (поз. 4), но для него установите приоритет выше, чем для прихвата, так как болт должен прорисоваться сверху:

В результате сборочный чертеж будет выглядеть совсем иначе.

Напомним, что расстановка приоритетов даст желаемый результат только в том случае, если во фрагментах созданы контуры для удаления невидимых линий (смотри команду FRagment).



Обратите внимание, что для удобства работы со сложными сборочными чертежами используются определенные приемы: ключевые переменные и переменные фрагменты , а также переменные уровни.



Смотри: Содержание , Специфика работы со сборочными чертежами

www.tflexcad.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
