Чертеж для выпиливания лобзиком поделки «Сова»

Чертеж для выпиливания лобзиком поделки «Сова»

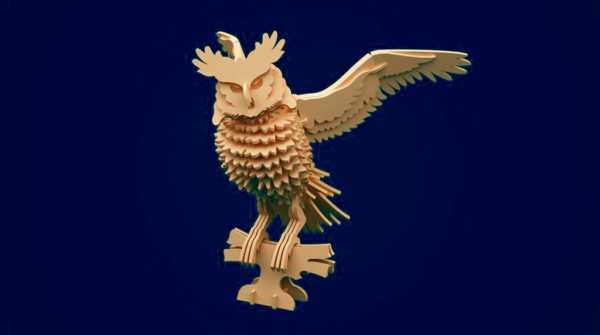

Попробуйте выпилить вот такую «Модель Совы», она займет достойное место в коллекции ваших работ и послужит отличным украшением на вашей полке.
Работа сложная, но пугаться этого не стоит, выпиливайте части совы шаг за шагом и у Вас все получится.

Рабочее место


Первым делом Вам необходимо подготовить свой стол, на котором Вы будете работать. На нем не должно быть лишних вещей и каждый инструмент должен находиться под рукой. Не у всех есть свой рабочий стол и наверняка уже задумались над его созданием. Сделать стол не сложно — сложно выбрать для него место в доме. Идеальный вариант — это утепленный балкон, на котором Вы в любой момент сможете выполнить поделку. Я уже писал про подготовку стола в отдельной статье и постарался как можно подробнее описать весь процесс его создания. Если Вы не знаете как подготовить свое рабочее место, то прочитайте следующую Статью. После того как завершили процесс создания стола, попробуйте приступить к изготовлению Вашей будущей поделки.

Материал для поделки

Габариты Совы:
35 см х 25 см.
Материал: Фанера 5 мм желательно без сколов сучков и других пороков древесины.

Инструмент

Для выпиливания понадобятся следующие инструменты, деревянная линейка, копировка, твердые карандаши, тонкие пилки для ручного лобзика, шкурки, надфили, ключ для лобзика, дрель.

Перенос рисунка на фанеру

Переводить рисунок нужно точно и аккуратно. Чертеж в формате А4 готов для переноса на фанеру, для этого просто распечатайте его и с помощью утюга выполните перенос на фанеру. О том как это сделать вы можете прочитать в статье по переносу эскиза на заготовку: переносим рисунок на фанеру.

Выпиливание Совы

При выпиливании не забывайте о положении лобзика в руке. Следите за осанкой. Если вы хотите чтобы поделка выглядела красиво, не торопитесь. После выпиливания зачищайте каждую деталь сначала «Средней» затем «Мелкой» шкуркой, некоторые детали зачищайте надфилями.

Сборка элементов головы Совы

Инструкцию по сборке вы можете скачать по следующей ссылке:
Instruktsiya-po-sborke-sovyi.pdf (2198 Загрузок)
Сборка Совы не представляет большой сложности. Собирайте поделку по правилу: деталь под номером 1 нужно присоединить к другой детали с номером 1, деталь с номером 2 ко 2 детали, и тд. Сначала соберите поделку на столе, затем если все детали хорошо входят в нужные пазы, приступайте к склеиванию. Склеивать нужно при помощи клея ПВА. Будьте аккуратны и не допускайте подтеков, т.к. на заключительных этапах обработки, например морилкой, места с подтеками клея останутся белесыми и не впитают краситель.
Для красоты поделки можно покрыть ее распыляющей краской любого цвета, или покрыть лаком «По дереву».

Чертеж совы

Скачать чертеж Совы в нужном для вас формате Вы можете здесь:

Форматы:

Объем: 16 листов формат А4.

chudo-lobzik.ru

особенности создания шаблона и нанесения на поверхность, технология резки

Чертежи для выпиливания из фанеры позволяют создать изделия разной тематики и назначения. Выпиливание декоративного панно, игрушек и хозяйственных предметов обеспечивается электролобзиком. Среди дополнительных материалов допустимо использование пластиика, керамики, металла.

Внимание! Посредством узкой пилки осуществляется прямое разрезание и выполнение замысловатых узоров.

Выпиливание узоров из фанерных панелей

Работа с лобзиком

Выпиливание лобзиком потребуют небольшой сноровки. С прямыми распилами не возникнет вопросов, а с красивыми фигурными узорами потребуется правильный подбор пилок. Для более детального рассмотрения рекомендаций, можно воспользоваться следующим списком:

  1. Выпиливание электролобзиком из фанеры по чертежам требует ровного среза. Для этого предусмотрен правильный подбор пилок для оборудования.
  2. На лицевой части распил не будет иметь задиров при условии использования тонкой пилки с направленными вниз зубьями.
  3. Изделие, представленное к обработке, требует прочной фиксации. Иначе, срез будет неровным.

Резка рисунков из фанерных панелей

Выбор электролобзика

Выпиливать лобзиком игрушки по чертежам будет легче, если использовать основные параметры:

  • Пильный или боковой развод. Поочередный загиб зубьев в правую и левую сторону и крупные зубья обеспечивают быструю прямую резку. Края получаются грубыми, поэтому их отделка проводится с использованием абразивной шкурки. Ниже можно посмотреть, как правильно производится выпиливание лобзиком из фанеры на фото.
  • Поднутрение. Зубцы не образуют развода. Они приспособлены для тонких и чистых пропилов. Однако, скорость работ снижается. При наличии небольшого развода процесс ускорится. Основной уклон делается в сторону качества распила.

Изготовление рисунков из фанерных плит

  • Волнообразные разводы. Для работы с небольшим и узкими пилками, обеспечивающими создание более широких пропилов, режущая кромка имеет волнообразную форму. Обычно такие инструменты применяются при работе с металлическими элементами, но нередко служат для обработки фанеры. Это позволяет получить узкий и чистый пропил за небольшой промежуток времени.

Создание узоров

Для воплощения эскизов на фанере, необходимо обеспечить ряд работ:

  • Переводится узор на лист бумаги.
  • Вырезается трафарет с применением канцелярского ножа или скальпеля.
  • Прикладывается трафарет к покрытию и обводится с помощью простого карандаша.
  • Вырезается узор.

Вырезание узора из фанерных листов

Осуществление работ:

  • Резка по кривой осуществляется пилкой с узким полотнищем.
  • Вырезать круг в панели можно с применением специальной насадки – кругореза. Его фиксация производится в центре окружности.
  • Создание пазов в заготовках из массива осуществляется рашпилем вместо пилки. Он также служит для зачистки неровных пропилов.
  • Идеально точные и ровные срезы обеспечиваются посредством параллельного упора. Его крепление к лобзику обеспечивается с использованием винтов.
  • На «лыже» монтируется направляющая линейка, для обеспечения распила параллельно прямым кромкам.
  • Для создания прямого длинного среза применяется вспомогательная направляющая. Лобзик передвигается по продольной зафиксированной планке. Данный инструмент обеспечивает пропилы с наклоном до 45 гр. Уклон можно выставить по шкале.

Выпиливание изображения из фанеры

Выпил зазоров. При образовании орнаментов, мастер проделывает зазоры в фанерном листе. Этому способствуют 2 варианта:

В первом случае просверливается углубление электродрелью, потом вводится в него пилка и выпиливается узор.

Ко второму случаю относится технология врезных или плунжерных распилов. Стартовый зазор не просверливается. Установка оборудования производится на переднем краю «лыжи» без касания заготовки полотнищем.

Включается двигатель и медленно опускается вилка, вводя электропилу в массив, пока она не образует вертикальное расположение, а «лыжа» не будет касаться заготовки.

Правильная настройка лобзика

Важно! Врезной распил начинается в отходном участке фанеры.

Инструмент должен заходить в панель далеко от линии распила, чтобы предотвратить порчу материала.

Если производится обрезка доски большой толщины, можно использовать пилку с заостренными концами. Изначально пропиливается заготовку с одной части, потом поворачивается и пропиливается с обратной части. Для выпила фигурных элементов предусмотрено крепление оборудования в нижней части рабочего стола. При равномерной и плавной подаче заготовки, можно получить рез, имеющий чистые, ровные края.

Подготовка оборудования и материалов

Фанера. Оптимальным вариантом станет применение тонкого листа, включающего многослойную древесину лиственной породы. Применяется обычный или влагостойкий материал.

Раскрой фанерных плит для создания декораций

Среди инструментов можно подобрать обычный лобзик или электроинструмент, если необходимо произвести объемные работы.

Шилом создаются зазоры для пропилов. Выпил начинается после вставки пилки в углубления, созданные шилом или электродрелью.

Напильники применяются для правильной зачистки всех краев пропилов.

Упорная доска служит для укрепления материалов и оборудования.

Перенос чертежа на фанеру

При художественном выпиливании применяется калька. Перенесение узора на заготовку производится вручную.

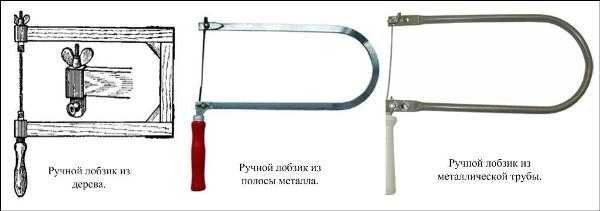

Какие бывают лобзики

В качестве альтернативы служит проектор, проецируемый рисунок на рабочей поверхности. Не допускается сдвигать фанеру, важно предусмотреть максимально прочное крепление. Применение проектора осуществляется при небольших параметрах эскиза.

Лобзик применяется при наклеивании на покрытие самоклейкой бумаги. Посредством принтера распечатывают изображение с последующей наклейкой на фанере.

Вконтакте

Facebook

Twitter

Google+

profanera.ru

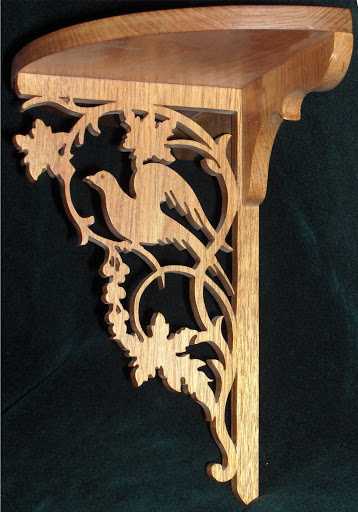

Чертежи полочек для выпиливания — Выпиливание — Дерево — Каталог статей — УМЕЛЫЕ РУЧКИ



























http://domaschnie-remesla.narod.ru/Oleg_Kulikov.html

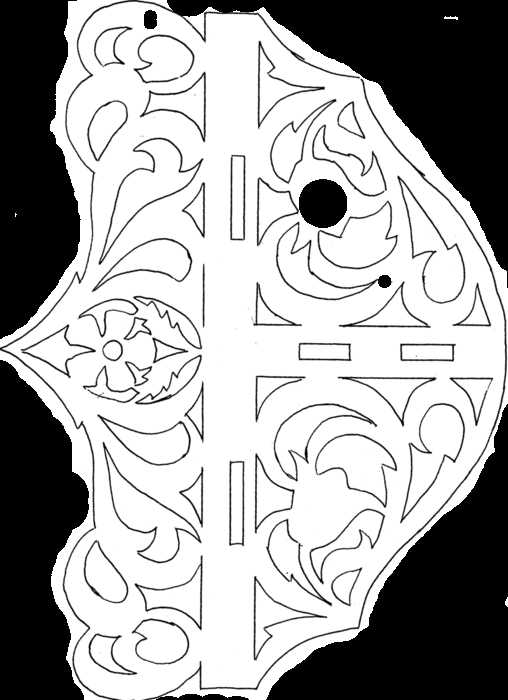

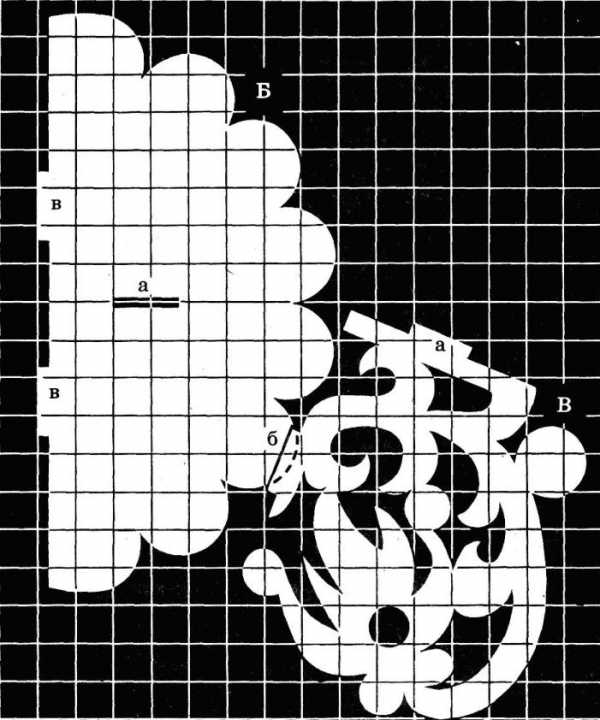

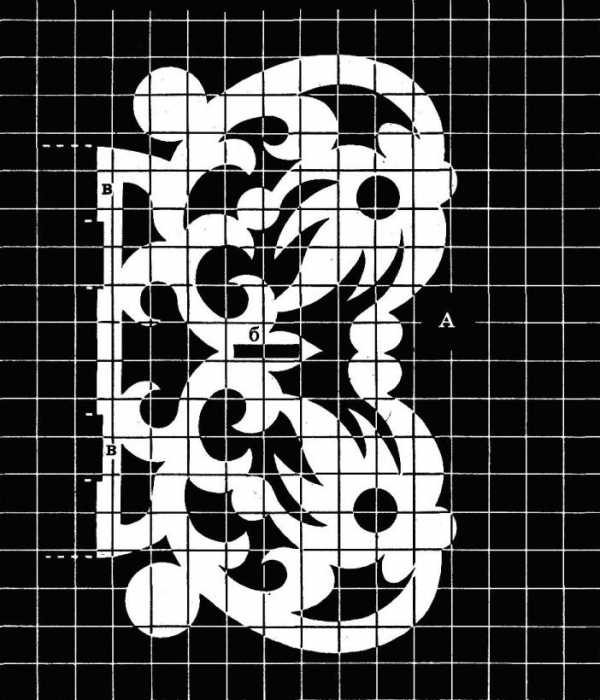

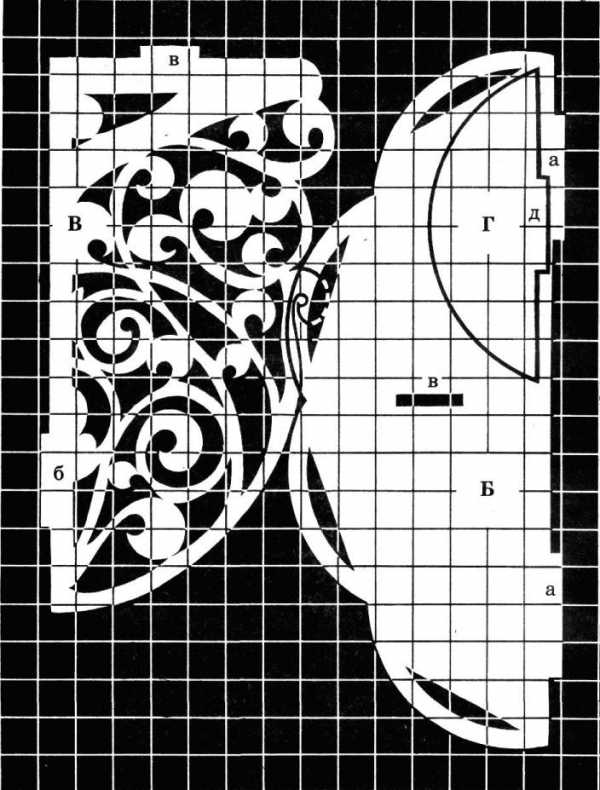

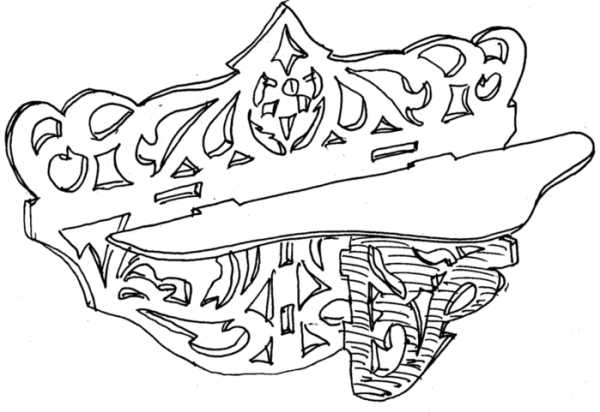

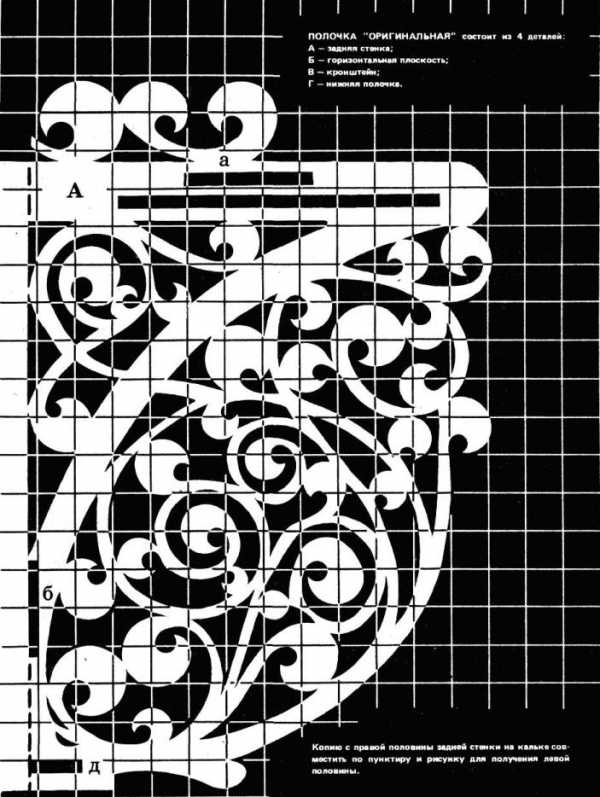

Полочка «Оригинальная»-

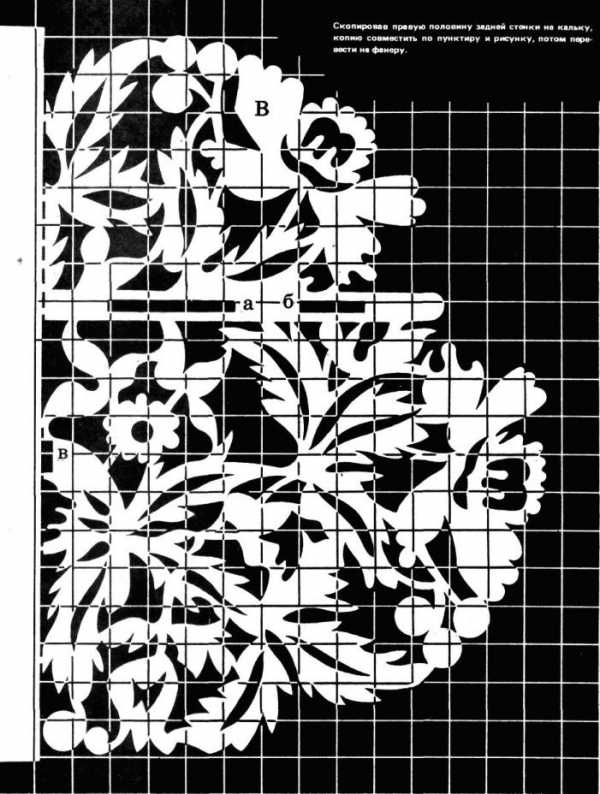

Копию с правой половины задней стенки на кальке совместить по пунктиру и рисунку для получения левой половины.

ПОЛОЧКА «ОРИГИНАЛЬНАЯ» состоит из 4 деталей:
А — задняя стенка;
Б — горизонтальная плоскость;

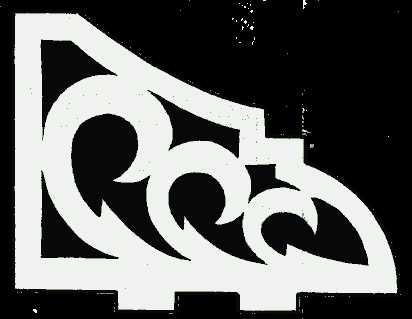

В — кронштейн;
Г — нижняя полочка.

Полочка «Начальная»

ПОЛОЧКА «НАЧАЛЬНАЯ» состоит из 3 деталей:
А — задняя стенка,
Б — горизонтальная полочка,
В — кронштейн.
Нижнюю половину задней стенки А скопировать на восковку,
а затем совместить по пунктиру и рисунку для получения
верхней половины А

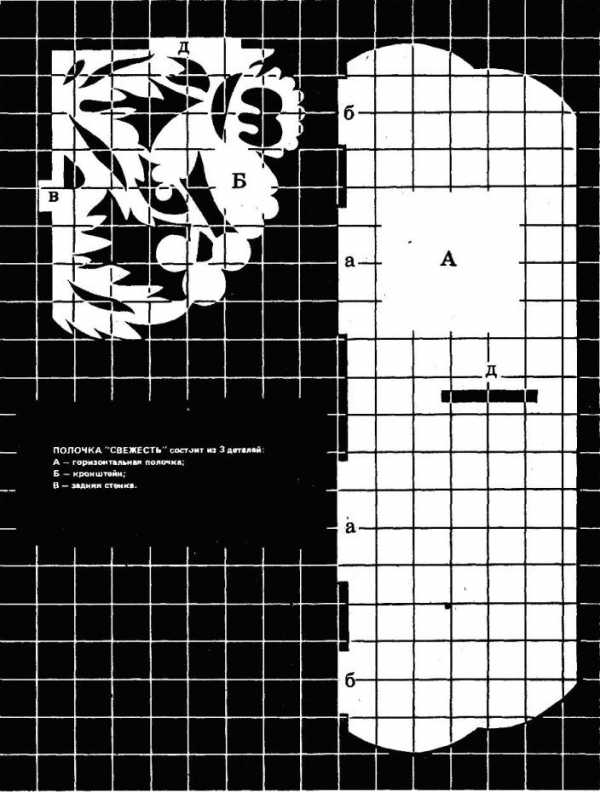

Полочка «Свежесть»

ПОЛОЧКА «СВЕЖЕСТЬ» состоит из 3 деталей:
А — горизонтальная полочка,
Б — кронштейн,
В — задняя стенка


Петушок на крыше
символ гостеприимства
(для садового домика)

Нижняя половина ПЕТУШКА.
С верхней совместить по пунктиру и рисунку.
Петушка закрепить угольниками из жести под
коньком крыши. Фанеру брать пятислойную.
После выпиливания, 3 раза покрыть горячей
олифой и просушить на солнце.
