Изготовление шинной пилорамы своими руками

Современный строительный рынок переполнен различными моделями шинных пилорам, отличающихся друг от друга как по цене, так и по качеству. Однако совсем не обязательно приобретать уже готовое деревообрабатывающее оборудование, ведь шинную пилораму можно сделать и своими руками. Это займет у вас не слишком много времени и сил, зато результат этой работы будет радовать вас многие годы, ведь шинная пилорама своими руками прослужит вам так же долго, как и модель, изготовленная известной фирмой.

Пилорама является незаменимым инструментом при обработке дерева и строительстве из этого материала.

Шинная пилорама является незаменимым деревообрабатывающим оборудованием для многих жителей нашей страны, проживающих в небольших городках или поселках. Каждому сельскому жителю прекрасно известно, какую огромную роль данное оборудование играет при выполнении работ по обработке дерева.

Для изготовления пилорамы понадобятся два швеллера длиной 8 м и высотой 0,14 м

Шинная пилорама, изготовленная собственными руками, станет надежным помощником при выполнении хозяйственных работ. Сделать шинную пилораму своими руками довольно просто, для производства станины применяются:

  • два стальных швеллера, имеющие длину 8 м и высоту 0,14 м.
  • рельсы;
  • в некоторых случаях и металлические уголки.

Очень важно проследить за тем, чтобы все ваши заготовки обладали идеальной прямой формой, иначе ваше оборудование не будет нормально функционировать.

  1. В стальных швеллерах по всей их длине необходимо сделать отверстия диаметром около 15 мм на расстоянии не более 1,5 м.
  2. Далее, в зависимости от количества этих отверстий, вам потребуется сделать специальные стяжки. В качестве материала для них вы можете использовать отрезки металлической водопроводной трубы.
  3. После все готовые детали необходимо надежно закрепить, используя для этого шпильки с резьбой или обычные болты.
  4. Теперь все составляющие конструкции будущей пилорамы своими руками, которые были подготовлены вами предварительно, необходимо собрать в одном месте, а после установить их на стойки.

Количество стоек напрямую зависит от размера и длины вашей пилорамы. Важно помнить, что крайние стойки должны быть размещены на расстоянии не менее 1 м до конца направляющих.

Читайте также:

Как правильно заточить сверло.

Как проводится заточка фуговальных ножей своими руками.

Как сделать стол для циркулярной пилы – подробнее>>>

Изготовление и установка тележки

Устройство пилорамы.

Для того чтобы придать конструкции пилорамы необходимую жесткость, нужно надежно зафиксировать раскосы. После этого установите на нее подвижную тележку, для изготовления которой используют стальную плиту. Для этого ее толщина должна составлять от 4 до 6 мм, а длина примерно 60 см. Однако параметры могут быть и другими, в зависимости от размеров самого электродвигателя. Для готовой тележки пилорамы вам потребуется подобрать зажимные пластины и несколько прокладок.

Данные элементы необходимы для обеспечения свободного передвижения всего механизма тележки в шинных пилорамах, сделанных своими руками. Но одновременно с этим для нормальной работы оборудования требуется минимально возможный зазор. Для выполнения стяжки прокладок можно воспользоваться обычными болтами. Далее вам потребуется устранить поперечный люфт, для чего вам следует просто прикрепить упорный уголок к тележке пилорамы. Необходимо отметить, что данную тележку можно установить как на ролики, так и на подшипники.

Вернуться к оглавлению

Особенности двигателя шинной пилорамы

На вале двигателя (обычно он бывает электрическим) напрессован алюминиевый профиль, на котором есть два ремня. Во время работы двигателя усилие от мотора по двум ремням переходит на шкив, который располагается на режущем кронштейне. Все шкивы, находящиеся на внешней кромке, должны иметь диаметр 80 мм. При наличии у вас мотоблока можете взять их оттуда. Через ведомый шкив усилие двигателя передается валику, который вращается на двух подшипниках, затем на звездочку и в конце на пильную цепь.

Вернуться к оглавлению

Пильная цепь на пилораме своими руками

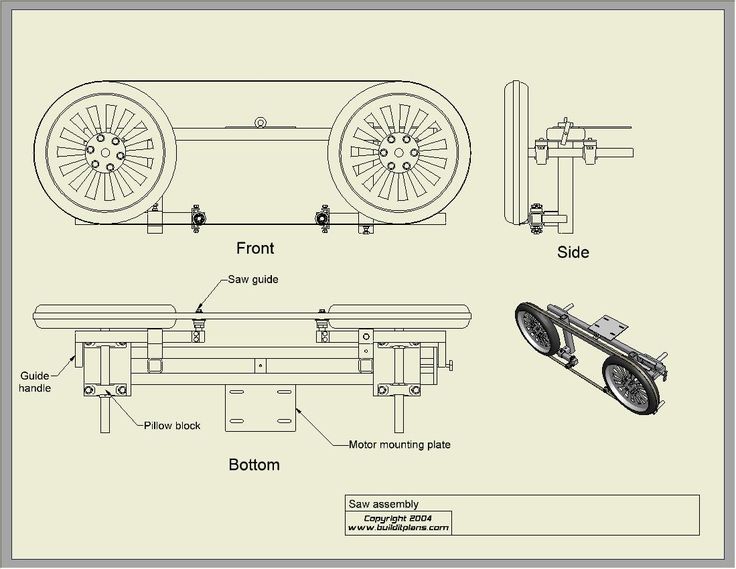

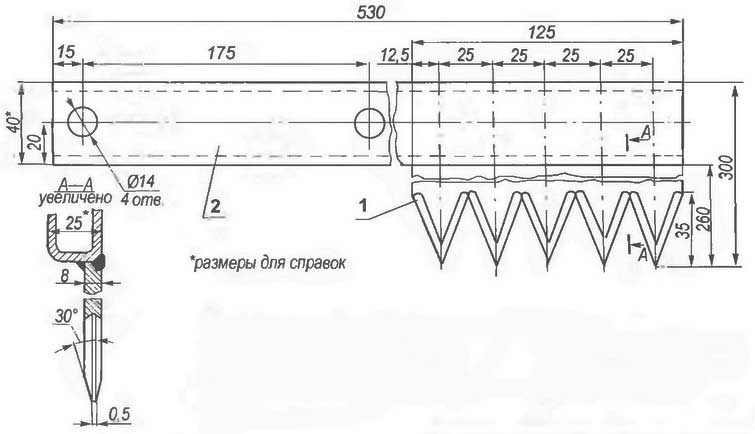

Пильный узел и схема работы пилорамы.

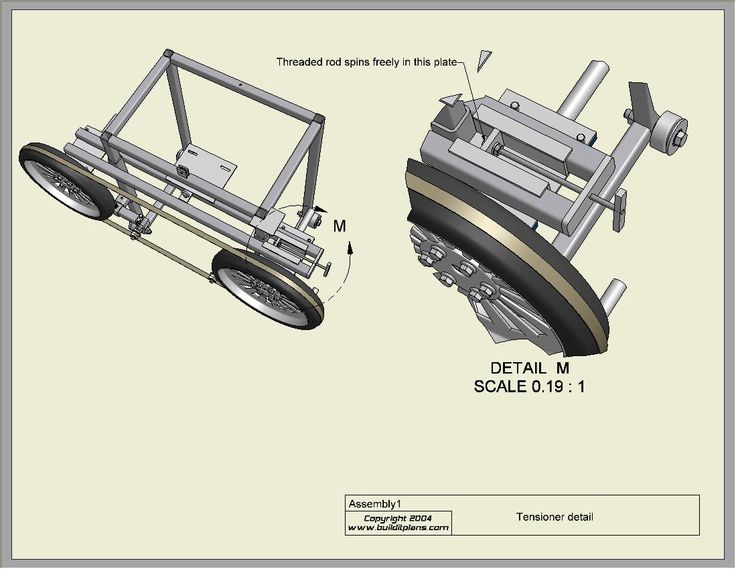

Цепь используется для передвижения металлической тележки, на которой находится пила и мотор шинной пилорамы. Очень важно проследить за тем, чтобы цепь на пилораме своими руками была натянута очень хорошо. Необходимое натяжение цепи и ремней пилорамы можно легко наладить своими руками, просто фиксируя его с помощью двух болтов и гаек. Помимо этого, дополнительно вы также можете поставить на натяжитель цепи пилорамы специальный натяжной болт, однако, как показывает практика, усилий щипцов обычно хватает для того, чтобы цепь оборудования всегда была натянута очень хорошо. Для обеспечения более легкой и длительной работы цепи ее рекомендуется регулярно смазывать машинным маслом.

Штурвал пилорамы следует монтировать непосредственно на одной из втулок звездочек, находящихся по краям направляющих. Далее вам нужно приступить к изготовлению устройства для фиксации бревна. С этой целью в трубы диаметром приблизительно 30-40 мм вставляются специальные подвижные штанги, входящие в стопор на нужном уровне винтом М8. Далее поверх данных штанг вам следует закрепить необходимые прижимающие детали (они должны иметь длину около 1,5 см) и кулачковые зажимы.

Вернуться к оглавлению

Монтаж и применение шинной пилорамы своими руками

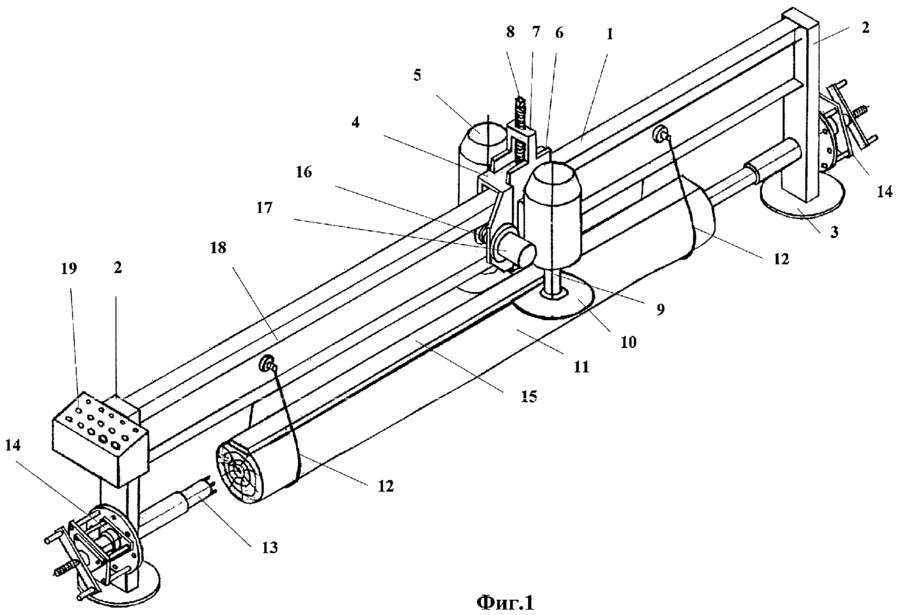

Чертеж простейшей пилорамы, изготовленной из бензопилы.

Теперь, когда ваша пилорама своими руками полностью готова, можно начинать ее монтаж. Для этого пилораму следует установить на направляющие рельсы, используя четыре опорных ролика. Следует отметить, что данные ролики нередко переделывают из натяжителей мотоблока. При монтаже пилорамы очень важно помнить, что шины и пильная цепь должны быть обязательно предназначены только для продольной распиловки. Не забудьте проследить за тем, чтобы цепь была очень острой, так вы сможете гораздо быстрее распилить дерево. Для нормальной работы пилорамы в течение одного дня вам потребуется сменить не меньше двух цепей.

Для того чтобы вы могли устанавливать толщину выпиливаемых вами деревянных досок, необходимо установить специальный вертикальный винт. При его вращении рамка с пильным агрегатом будет передвигаться либо вверх, либо вниз, согласно вашим нуждам. Вначале точный размер доски вы сможете выставлять только с помощью линейки. Однако позднее, когда вы станете настоящим опытным рамщиком, вы будете с легкостью устанавливать нужную вам толщину заготовок, лишь ориентируясь по оборотам винта.

Вернуться к оглавлению

Работа на шинной пилораме своими руками

Теперь вы можете начинать работу на новой шинной пилораме, которая была сделана вашими собственными руками.

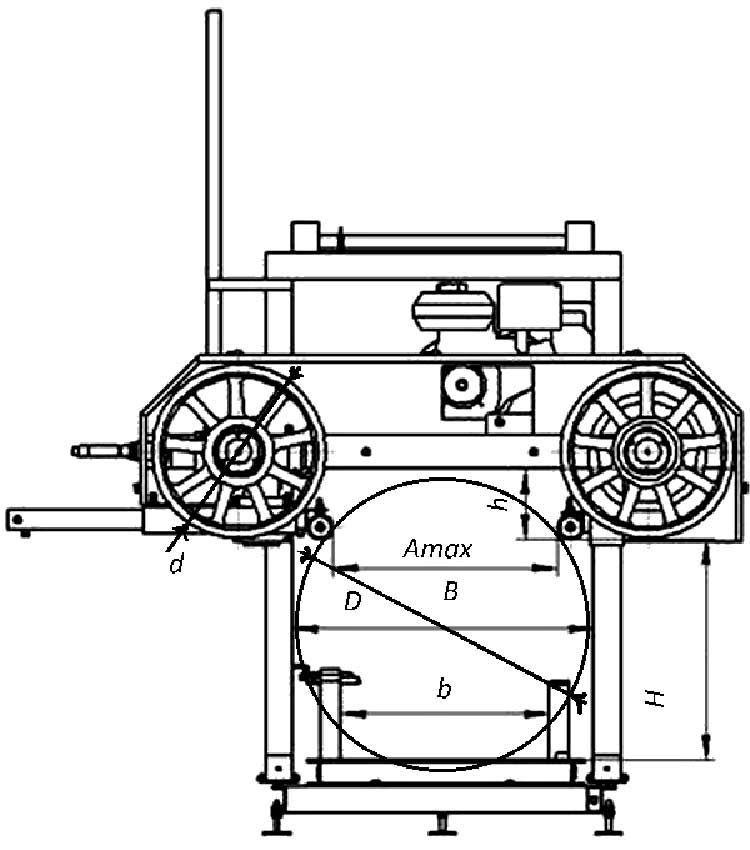

Схема ленточной пилорамы.

В самом начале работы вам необходимо будет закрепить бревно на шинной пилораме, затем открыть кран на бачке с маслом и включить электрический двигатель. После этого останется лишь опустить рамку при помощи винта – и можно спокойно начинать движение вашей новой пилорамы. Шинная пилорама, как правило, перемещается по рельсам с незначительным усилием. Данный показатель напрямую зависит от того, какой именно толщины вы намерены распилить бревно.

Кроме того, большое значение имеет порода дерева, его сучковатость и состояние древесины (свежая она или сухая). Не нужно забывать и о наточенности пильной цепи: чем она острее, тем быстрее вы закончите работу.

Шинная пилорама, сделанная своими руками, может довольно легко распилить абсолютно любую древесину, однако все же желательно использовать свежую, только что заготовленную древесину, а не ту, которая была уже высушена или запарена (на лексиконе специалистов). Легче всего пилить бревна из хвойных пород дерева, а также лиственные породы с мягкой древесиной, такие как ольха, осина, тополь и клен. Гораздо тяжелее выполнять распил твердых лиственных пород дерева, к которым относится дуб, ясень и вяз. Но сложнее всего производить работу с запаренной акацией, так как эта порода дерева отличается плотной и необычайно твердой древесиной.

Вернуться к оглавлению

Характеристики шинной пилорамы

Максимальная длина бревна, которое вы без каких-либо сложностей сможете распилить, используя шинную пилораму своими руками, составляет не более 7 м, а его максимальный диаметр не должен превышать 40 см.

При этом средняя скорость, с которой выполняется пиление древесного материала, имеет следующие характеристики: доска длиной 3 м из сосновой заготовки, имеющая диаметр 25 см, будет распилена самодельной шинной пилорамой примерно за 7 мин.
