>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.



Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

90 чертежей и макетов восьми— и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

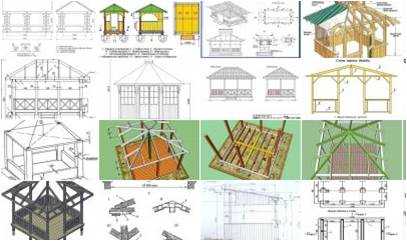

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.

novamett.ru

>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.



Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок

90 чертежей и макетов восьми— и шестиугольных беседок

4 модели квадратных (с пошаговыми фото)

6 моделей Прямоугольных беседок(+чертежи)

Восьмиугольные и шестигранные

Пошаговые фото изготовления

Разборная
(пошаговые фото)

Пристенная
(с пошаговыми фото)

Открытая
(с пошаговыми фото)

Беседка на сваях из канализационных труб

Беседка с крыльцом
(инструкция по созданию)

Большая беседка
+чертежи крыши

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей)

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.



50 чертежей шестиугольных беседок

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.



50 чертежей восьмиугольных беседок

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.



Макеты и пошаговые фото изготовления беседок:



Как сделать простую беседку своими руками

Известный сайт wikiHow как всегда предлагает просто решение для сложных задач

. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

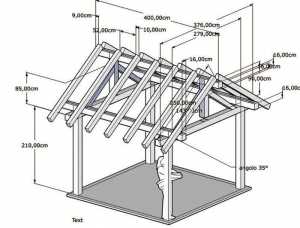

Как сделать двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans

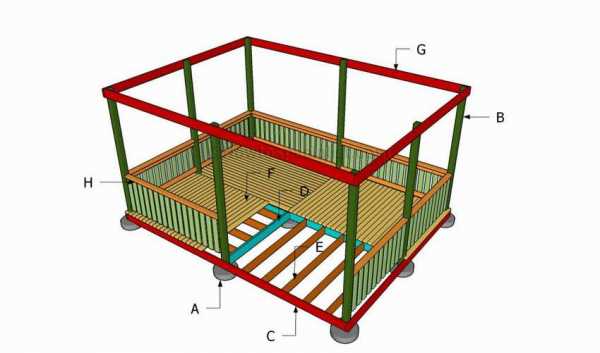

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

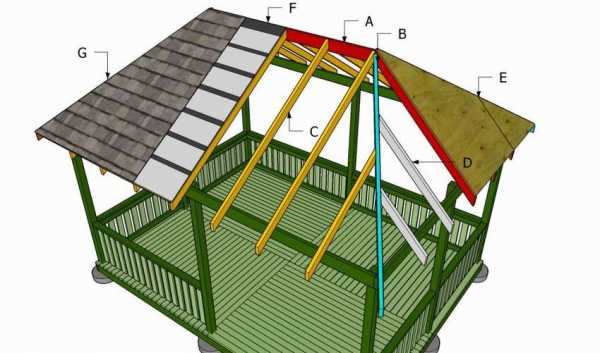

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем. Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

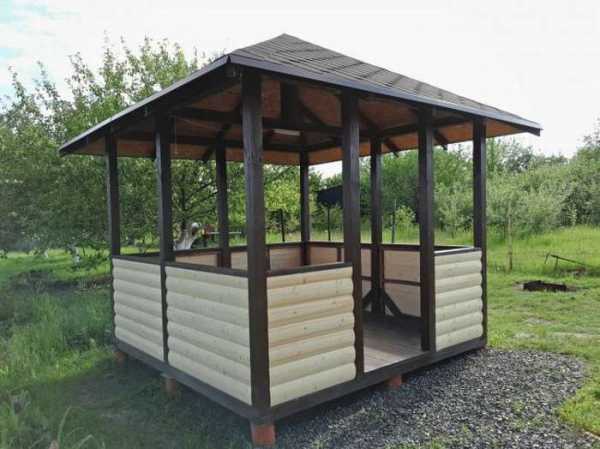

Беседка с четырехскатной крышей своими руками

Строительство квадратной беседки своими руками дело не простое, нужно учитывать навыки, которые вы должны освоить, а также инструменты и материалы, необходимые для выполнения работ. Тем не менее, если правильно составить план, который будет соответствовать вкусам и потребностям, и конечно бюджету, а также использовать правильные методы деревообработки, можно построить вполне приличную беседку. Купить готовый комплект или нанять профессионала, тоже вариант, но если бюджет ограничен, пожалуй, сделать беседку своими руками будет лучшим решением. Выбор правильных планов и дизайна является реальной проблемой, так как альтернатив масса. Поэтому вы с самого начала должны записать необходимые функции и бюджет на бумаге. Потом необходимо разработать план с учетом нужных материалов и инструментов. Купить правильные материалы для наружных конструкций, чтобы беседка через месяц не рассыпалась. В общем, пошаговые схемы в галерее, описание каждого шага можете прочитать на сайте.

Источник фото howtospecialist.com/outdoor/gazebo/wooden-gazebo-plans

Еще один пример, как сделать квадратную беседку с четырехскатной крышей. В принципе, это то же, что и предыдущая, только более подробно показано, как сделать крышу для беседки и перила. Вам необходимо правильно спроектировать открытую беседку. Нужно решить, какие будут размеры и если, например, захотите добавить барбекю или мангал, это нужно учесть при планировании. Варианты практически безграничны, но вы должны помнить, что каждая  добавочная функция подразумевает дополнительные расходы, поэтому надо держать баланс между выгодами и затратами. Выбор правильного дизайна для беседки является жестким решением, так как есть много потенциальных альтернатив: с одной стороны, можете построить восьмиугольную беседку, прямоугольную конструкцию или просто квадратную. В этом статьей показано, как построить квадратную беседку за пару выходных, при этом значительно сэкономив. Все это не так сложно, при условии, что умеете держать в руках молоток и пользоваться ручной пилой.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo

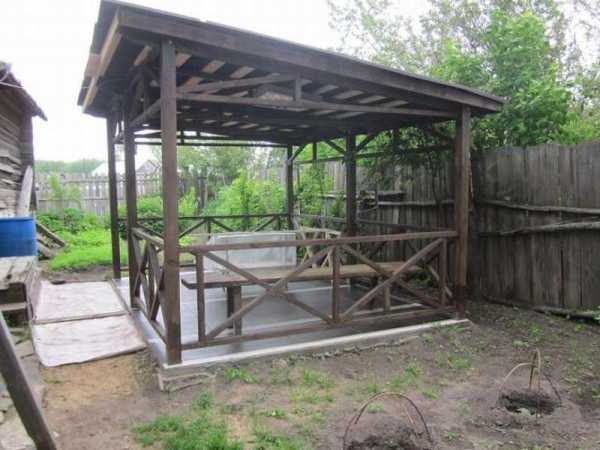

Беседка для дачи своими руками из дерева

Здесь показано, как сделать квадратную садовую беседку с четырехскатной крышей уже не в схемах, а в наглядных пошаговых фото. Для постройки использовался стандартный материал – доска, брус, рубероид. Нестандартным было только решения использовать канализационную трубу диаметром 125 мм для строительства фундамента под опорные столбы. На фото показаны все этапы работы, от разметки и заливки столбчатого фундамента до крепления кровли. По-моему, отличный вариант для дачи, легкая и простая конструкция без особых претензий.

Источник фото usamodelkina.ru/8593-legkaya-sadovaya-besedka-svoimi-rukami.html

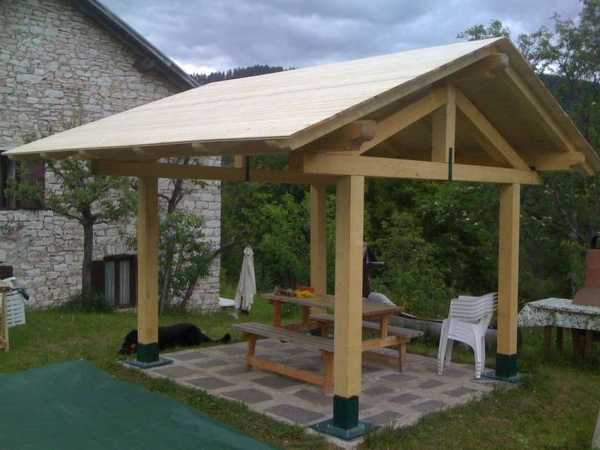

Красивая беседка из дерева своими руками

Простая конструкция прямоугольной формы с двускатной крышей и красиво оформленными боковыми стенами. Беседка собрана из готовых форм, все детали проекта были сделаны на заказ по личным чертежам автора. На третьем фото показаны изготовленные в мастерской модули. Конструкция установлена на точечном фундаменте из красного кирпича. Порядок сборки смотрите на пошаговых фотографиях. Из-за неровности рельефа местности беседка немного приподнята, лестница по видимому не входила в планы автора, поэтому сделан временный вариант.

www.novamett.ru

Чертежи садовой беседки «Гостевая-2» — Каркас Инфо

Садовая беседка Гостевая 2

К нам обратились с просьбой несколько увеличить проект беседки ГОСТЕВАЯ,  опубликованный на нашем сайте, с первоначальных размеров 3.5х4.5м до 4х6м. Так как, по словам заказчика, ему не хватало места, чтобы разместить в беседке комплект летней мебели и установить на безопасном расстоянии газовый гриль, используемый для приготовления стейков и барбекю… так родился проект беседки «Гостевая-2».

В начале Сергей просто хотел просто довериться бригаде строителей и, показав чертеж объяснить, что ему нужно так-же, но просто немного больше в размерах. Но посмотрев со стороны на «совет в Филях», устроенный строителями из серии «-ща фундамент 4х6 зальем, а дальше разберемся!», связался с нами и попросил сделать чертеж, решив что $100 не особо отразятся на стоимости строительства беседки. С учетом материалов и гонорара рабочих она приближалась к 100.000р, — зато он точно будет знать, что должно получиться в итоге, и как это нужно сделать.

Прежде всего, мы рекомендовали ему не выходить по длине за 6м, потому что именно такова длинна доски, имеющейся в продаже на лесопилках и строительных рынках. В противном случае появятся стыки, которые могут отразиться на жесткости всей конструкции. Так же в этом случае длины доски 6 м. с учетом свесов, как раз хватало для настила пола. Как результат, остановились на размере по фундаменту 5.9х4.0м.

В первоначальном варианте фундамент столбчатый, но Сергей хотел использовать ленточный фундамент, так как он уже хорошо зарекомендовал себя на его участке, но как закрепить каркас беседки к фундаменту в этом случае? Для этой цели решили использовать куски арматуры, вставленные в фундамент, на которые впоследствии будут насажены стойки садовой беседки.

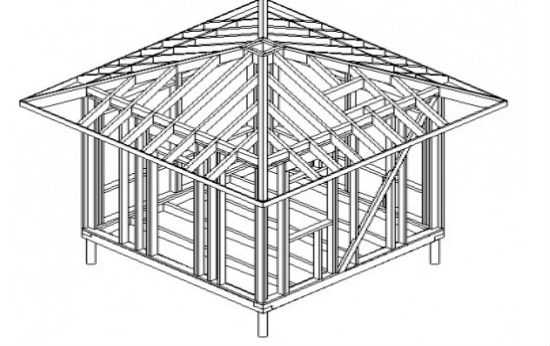

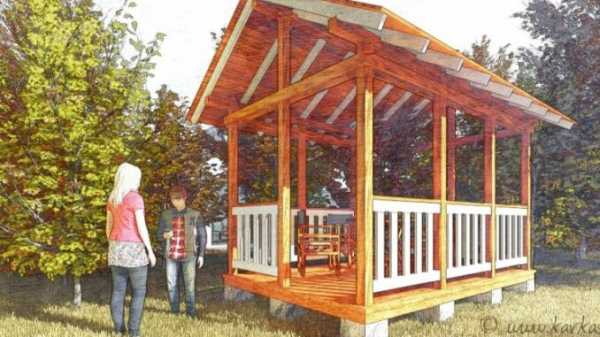

Вид садовой беседки Гостевая-2

Силовая схема беседки осталась без изменений, это стойки которые связываются обвязками. Схема сборки беседки следующая: в начале устанавливаются фасадные доски, которые скрепляются несколькими лагами, выверяется диагональ, после чего на стойку с помощью шаблона переносится расположение анкера. Устанавливаются стойки, которые фиксируются временными подкосами и лагами, далее собираются обвязки и стропильная система. После чего делается настил кровли. Как уже упоминалось для этих целей лучше использовать строганую доску 150х25 мм, тем более что покрыть крышу беседки решили как и крышу основного дома мягкой черепицей.

ЧЕРТЕЖИ САДОВОЙ БЕСЕДКИ ГОСТЕВАЯ 2

Для просмотра файлов формата PDF вам понадобится бесплатная программа Abobe Reader. Если она не установлена на вашем компьютере, скачать ее можно здесь. Обсуждение на форуме »

karkas.info

видео-инструкция по выбору своими руками, фото

Это давно и всеми испытано не раз – невидимая сложность задачи определяет её настоящую сложность, и наше отношение к ней. Это в полной мере относится и к строительству беседок.

Эти постройки нельзя отнести к конструкциям большой сложности, наоборот, как правило, всё довольно просто, но это не освобождает нас от необходимости очень тщательно прорабатывать весь проект от начала до конца – от первого эскиза пожеланий до детальной проработки каждого сколько-нибудь значимого узла. Только такой подход и послужит гарантом успеха всего строительства.

Готовые чертежи и проекты беседок – всегда профессионально выполненная по всем стандартам работа

Подводные камни

Если в вашем распоряжении нет готовых чертежей, вы можете их создать своими руками на основе простого фото

Любой проект – целый комплект документов, созданных согласно ГОСТам.

Что должно быть в комплекте

Комплект, представляющий проект беседки и чертеж беседки, должен состоять из:

  • трёх видов сооружения со всеми размерами;
  • отдельно – чертежа фундамента, если создаётся капитальный фундамент;
  • схемы размещения свай, если используются;
  • отдельно — чертежа конструкции крыши беседки;
  • чертежей всех соединений;
  • отдельно, если установка проводится на сваях – анализ состояния грунта;
  • изометрии беседки;
  • спецификации всех применяемых материалов.

Проекты и чертежи беседок должны основной упор делать на наиболее сложных узлах строения – фундамент, несомненно, один из них

Какая польза

И дело даже не в том, что могут нагрянуть проверяющие органы. Как раз, какого бы-то ни было официального оформления, установка беседки не требует.

Дело в другом:

  • чертёж заставляет дисциплинировать весь процесс возведения;
  • он помогает лучше понять свои цели и вовремя их при необходимости подкорректировать;
  • если установка производится на заказ, чертёж является официальным документом и залогом серьёзного подхода исполнителя к проводимой работе;

Статьи по теме:

Внимание к нюансам

Проведённая подготовительная работа за столом с карандашом в руках не позволит пропустить отдельные тонкости строительства, которые важны даже для беседок.

Фундамент

Здесь очень важно:

  • правильно выбрать место с точки зрения устойчивости грунта; не стоит выбирать для установки косогор или низменное место – почва обязательно при сильных дождях «поплывёт»;

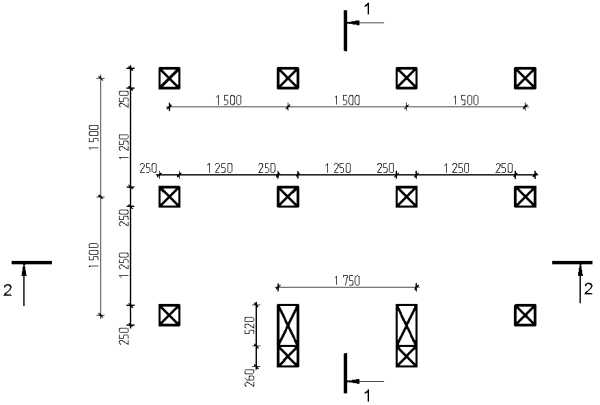

  • если производится установка свай, а это всегда рекомендуется делать на пучинистом грунте, то отдельно необходимо создать схему их размещения; проект обязательно должен быть согласован с геометрией размещения свай – все несущие конструкции должны лежать именно на сваях, этот признак может служить контролем качества выполненной документации.

Полезный совет!
Установка столбиков вместо свай часто носит промежуточный характер и не отвечает ни целям устойчивости, ни целям безопасности сооружения.
Поэтому, советуем, если стоит задача увеличить надёжность конструкции, устанавливать её на полноценные сваи, забитые обязательно ниже уровня промерзания грунта.
Кроме того, очень важно сваи комбинировать с ленточным фундаментом для беседки, а не монтировать на них сразу деревянный брус, как это часто делается.
Все эти нюансы обязательно должны отражаться в документации.

Простые проекты беседок с чертежами могут ограничиваться и изометрией, но с обязательным указанием размеров и сносок

Места креплений

Чертежи должны сопровождаться отдельными видами всех мест креплений:

  • с указанием используемого крепежа и его характеристик;
  • учитывая, что беседка постоянно находится на открытом воздухе, крепёж необходимо выбирать только из нержавеющей стали, что должно отражаться в спецификациях.

Если пол беседки будет основан на столбчатом фундаменте, обязательна в комплекте документации подробная схема расположения свай

Статьи по теме:

Спецификация

Очень важным элементом комплекта чертежей является спецификация – перечень всех используемых материалов и их характеристики.

Приводим пример такого перечня, соответствующий приведённым примерам (указаны номера деталей на чертежах, все материалы имеют обработку, как механическую, так и антисептическую; если не указан вид материала, то это — доска):

  • 1 — ГОСТ 8486-86 — Брус 150х150 L=2500 – 10 шт — 0,56 м3;

Полезный совет!
Советуем всегда указывать номера стандартов ГОСТ и СНиП, на основании которых выбран тот или иной материал или принято то или иное конструкторское решение.
Также советуем при перечислении материалов в спецификации указывать конкретное место их применения, это значительно облегчает работу над проектом..
Последнее замечание особенно важно в ситуациях, когда используется множество очень похожего по внешнему виду материала – представляемый проект может служить хорошим примером этому.

  • 2 — Доски 50х150 L=3150 – 6;
  • 3 — 50х150 L=3250 – 4;
  • 4 — 50х150 L=4750 — 4;
  • 5 — 40х150 L=3150 – 2;
  • 6 — 40х150 L=4270 – 2;
  • 7 — 50х150 L=3750 – 5;
  • 8 — 50х150 L=1775 – 2;
  • 9 — 50х150 L=2860 – 4;
  • 10 — 50х150 L=1040 – 8;
  • 11 — 50х150 L=500 – 4;
  • 12 — 25х150 L=3730 – 2;
  • 13 — 25х150 L=5230 – 2;
  • 14 — Брус 100х100 L=1740 – 2;
  • 15 — Брус 100х100 L=1400 – 1;
  • 16 — 50х150 L=2210 – 6;
  • 17 — 50х150 L=2156 — 2;
  • 18 — 50х150 L=2840 – 4;
  • 19 — 50х150 L=1250 – 8;
  • 20 — 40х100 L=2000 – 1;
  • 21 — Брус 150х150 L2000 – 1;

Ещё одним важнейшим элементом является крыша и её детальное представление на бумаге (см. обозначения по спецификации)

  • 22 — 25х200 L=2200 – 1;
  • 23 — Брус 40×40 L=3330 – 6;
  • 24 — Брус 40×40 L=4830 – 6;
  • 25 – Доска пола 40×100 L=6000
  • 26 — Брус 40×40 L=230 – 80;
  • 27 — 50×90 L=250 – 14;
  • 28 — 40×150 L=1350 – 6;
  • 29 — 40×150 L=1310 – 4;
  • 30 — Обрешетка сплошная — 20×100 L=6000 – 4;
  • 31 — Подшивка потолка — 20×100 L=6000 – 4;
  • 32 – Проступь — 40×150 L=1830 – 4;
  • 33 — Подступенок — 40×150 L=1250 – 2;
  • 34 — Брус 40×40 L=1830 – 2;
  • 35 — Брус 40×40 L=300 – 2;
  • 36 — Брус 40×40 L=340 – 2.

Отдельная инструкция, описывающая методику установки свай и содержащая соответствующий чертеж, должна сопровождать каждый проект

Статьи по теме:

Выводы

Цена создания эскизного проекта, а затем и рабочего чертежа будущей беседки очень велика. Если вы самостоятельно проводите строительство, это заставит вас пристальнее присмотреться к характеру будущего сооружения. Если вы заказываете возведение, это поможет вам формализовать свои отношения с подрядчиком.

Обязательно обратитесь к видео в этой статье, оно пусть и небольшой, но тоже вклад в попытку сделать отношение к чертежам беседки более серьезным, чем оно просматривается сегодня.

svoyabesedka.ru

Чертежи беседок из дерева с размерами

Садовая беседка, или садовый домик — прекрасное место для семейных или дружеских посиделок, для обеда или ужина на свежем воздухе. Она не только выполняет свою прямую функцию, но и украшает участок. Своими руками можно построить беседку практически любой формы и размера, но есть некоторые важные вещи, о которых нужно знать. В этой статье будет рассказано об оптимальных размерах беседки и приведены чертежи строений разной формы.

Размеры беседки и участка

Беседку из дерева можно сделать разной формы и размера в зависимости от размеров участка и того, сколько человек будет в ней размещаться.

Планируя строительство беседки, подумайте, как ее размеры будут соотноситься с площадью участка. Строение не должно занимать слишком большую площадь, иначе на маленьком участке оно будет смотреться не очень хорошо, так же, как и маленькая беседка на огромной площади. Насколько часто вы принимаете гостей и сколько человек к вам обычно приезжает? Ответить на этот вопрос нужно, чтобы не планировать слишком большую постройку, которая займет полезную площадь участка и потребует больших затрат на стройматериалы. Конечно, вы можете делать строение какой угодно площади, но есть некоторые оптимальные размеры беседок, с которыми постройка будет удобной и гармонично выглядящей.

Если садовый домик будет использоваться главным образом для обедов и чаепитий, то на каждого человека достаточно 2 кв.м площади. Если же планируется целая зона отдыха с креслами, то на каждого человека нужно 4 кв.м.

Составляя проект, нельзя забывать про фундамент. Обычно для садовых беседок его делают столбчатым — он достаточно прочен для легкой постройки, но в то же время не потребует больших материальных затрат. Фундамент делают с каждой стороны на 7-10 см больше, чем пол. Расстояние между столбиками оставляют в пределах 150-200 см. Высоту беседки от пола до потолка (полезную высоту) обычно делают равной 2,2 м — этого достаточно, чтобы даже человеку высокого роста было комфортно.

Размеры стола

Стол — важная часть садовой беседки. Его размеры зависят от количества гостей. Обычно стол делают шириной 50-70 см, длина — 70 см для четверых, 110 см для шестерых. В беседке необходимо оставить достаточно большие проходы вокруг стола для удобства передвижения. Поэтому ширина и длина внутреннего пространства должны быть минимум 150-200 см (для стола 50*70 см). Если беседка правильной многоугольной формы (шестиугольной, восьмиугольной, пятиугольной), то стол можно сделать круглым.

Прямоугольная

Прямоугольная или квадратная беседка — одна из самых практичных форм. Ее проще построить, чем многоугольную, в ней поместится больше человек, чем, например, в шестиугольной такой же площади.

Часто ее делают квадратной, но иногда стороны беседки для дачи делают и разного размера, например:

  • длинная сторона — 4 м,
  • короткая сторона — 3 м.

Высота беседки от пола до потолка (полезная высота) — 2,1-2,2 м. В такой беседке площадью 12 кв.м могут разместиться до 20 человек. Если сделать ее меньше:

  • длинная сторона — 2,5 м,
  • короткая сторона — 2 м,

то в ней хватит места на восьмерых. Квадратную беседку обычно делают размером 3*3 м.

Шестиугольная

Шестиугольная форма считается классической. Она экономична по затратам стройматериалов и легка в исполнении, так как состоит из набора одинаковых деталей:

  • 6 стоек,
  • 6 треугольников для крыши,
  • 6 секций ограждения.

Удобной будет постройка со следующими габаритами на 10 человек:

  • расстояние от угла до противоположного угла — 2,9 м,
  • ширина — 2,5 м,
  • высота от основания до конька крыши — 2,8 м,
  • длина стороны — 1,45 м,
  • полезная высота — 2,2 м.

Площадь будет равна примерно 6,5 кв.м. Ее можно разместить и на маленьком участке. Ниже приведен чертеж шестиугольной беседки из дерева с такими размерами.

Деревянную беседку делают на столбчатом основании, сложенном из кирпичей. Стойки можно установить как строго вертикально, так и под углом, чтобы строение расширялось кверху.

Восьмиугольная

Беседку можно сделать в виде восьмиугольника с длиной каждой стороны 2,66 м и диагоналями (расстоянием от одного угла до противоположного) 3762 мм. Для этого необходимо начертить на земле правильный восьмиугольник.

Пятиугольная

Если вы хотите построить необычную беседку, сделайте ее пятиугольной. Это может быть не только равносторонний, но и вытянутый пятиугольник, например, можно выбрать размеры 5*3 м. Если беседка имеет размеры 5*5, то сторона пятиугольника должна быть длиной 146 см, как показано на чертеже. В центре можно поставить круглый стол диаметром 110 см. При этом для удобства строение делают расширяющимся кверху.

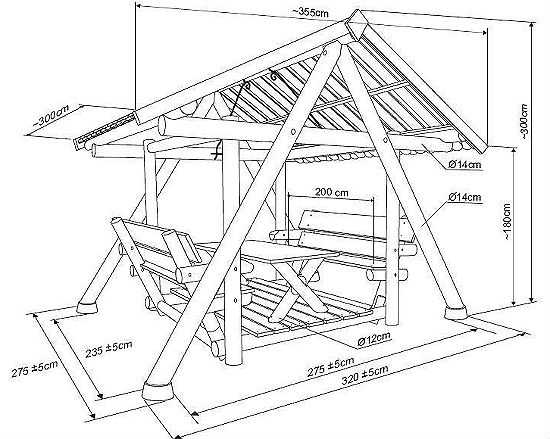

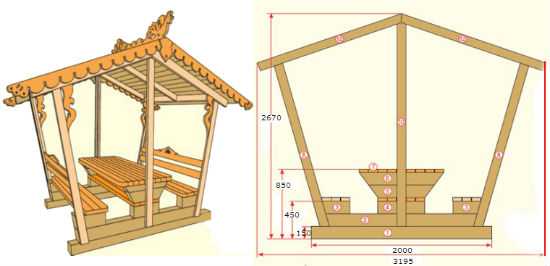

Мини-беседка

Такой маленький садовый домик для 4 или 6 человек представляет собой стол со скамейками и крышей. Она может быть изготовлена как целиком из дерева, так и иметь металлический каркас. Такой вариант подойдет для маленького участка. Ширина беседки — 150 см, длина — 150 см для 4 и 200 см для 6 человек. Длина стола — 80 или 120 см, ширина — 60-80 см, ширина сиденья — 40-45 см.

Беседку такой формы можно сделать и большего размера, как на чертеже ниже.

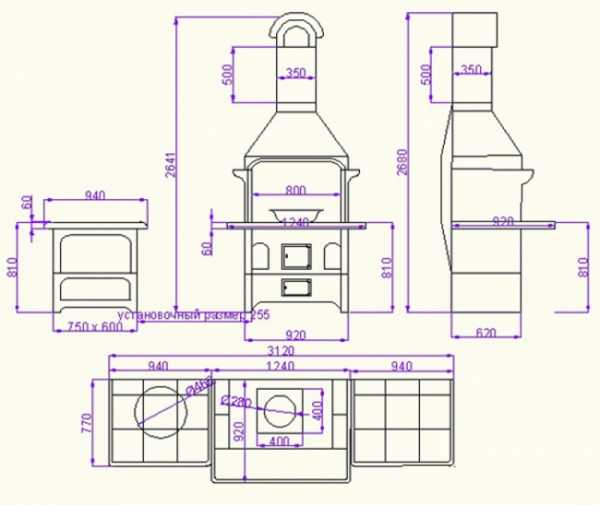

Проекты с мангалом или печью

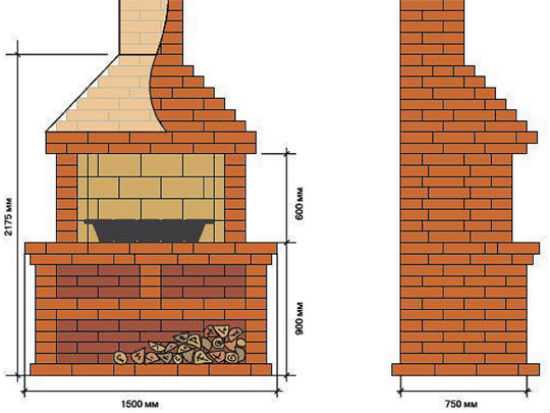

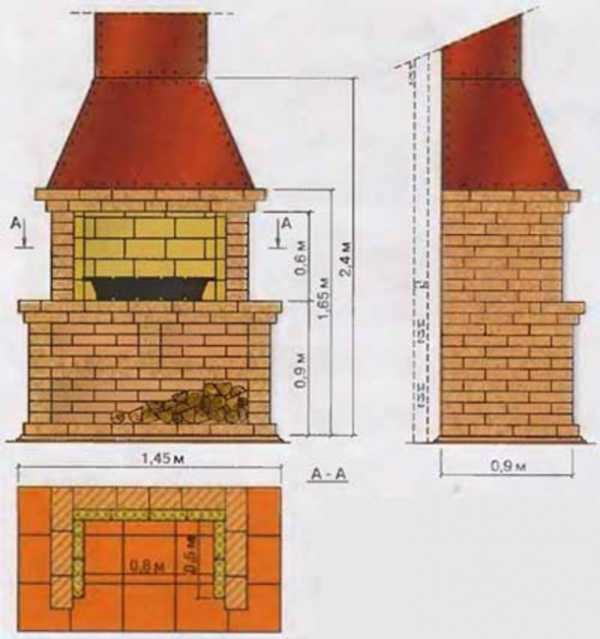

Даже в деревянной беседке подходящего размера можно установить мангал, барбекю или печь. Особое внимание при этом уделяют мерам пожарной безопасности. Чтобы обезопасить строение от пожара, пол делают бетонным, а часть стен, находящуюся в непосредственной близости от источника огня. Деревянные части обрабатывают огнезащитными составами. По правилам СНиП, перед источником огня нужно оставить не менее 3 м свободного места, то есть беседка с мангалом должна быть довольно большой — не меньше 4*6 м. Она может быть как прямоугольной с классической двускатной крышей, так и многоугольной.

Она может быть закрытой или открытой. Закрытые беседки с мангалами, которые могут использоваться и зимой, обычно располагают близко к дому, открытые, летние, наоборот, на расстоянии. Однако при выборе места для беседки учитывайте, что дым от мангала или печки не должен попадать в дом.

Мангал и все сопутствующие детали, такие как вытяжка, дымоход, необходимо включить в чертеж сразу же. При разработке проекта нужно будет нарисовать фронтальную и боковую (профильную) проекции строения, а также план — для беседки с мангалом это особенно важно. Мангал может быть как готовым металлическим, так и кирпичным, сложенным на даче своими руками.

Внимание! Если беседка будет построена на столбчатом или ленточном, а не плитном фундаменте, обязательно включите в план отдельный фундамент для мангала — это тяжелая конструкция, она должна быть устойчивой.

Барбекю более легкое, имеет круглую форму, его можно поставить и в центре строения. Оно также может быть металлическим или кирпичным. Металлическое барбекю ставят в уже готовый садовый домик на покрытый листами жести пол. В беседке с барбекю нужно предусмотреть вытяжку. Кирпичное барбекю сложной формы может выглядеть так.

Также необходимо сделать чертеж самого мангала. Мангал с дымоходом может выглядеть так.

Вытяжку лучше делать в форме зонтика, она более эффективна.

Если мангал будет выложен кирпичом, то нужно составить и порядовки, то есть схемы расположения кирпича по рядам. Это поможет вам не только быстро и аккуратно сложить очаг, но и рассчитать количество кирпича для него. Порядовка пригодится и в том случае, если вы планируете сделать печь или камин.

Также можно сделать финскую беседку с грилем, находящимся в центре помещения на каменной столешнице.

Материалы

Для возведения стоек беседки обычно используют деревянный брус размером 10*10 или 15*15 см. Также можно построить беседку рубленую, из бревна. Она хорошо подойдет к дому, построенному из такого же материала. Пол делают из досок или плит ОСБ, также можно залить бетонную стяжку или выложить пол плиткой. Для крыши и ограждения также используют доски различных размеров: 10*5, 150*5, 75*2,5 см.

Как построить чертеж

Чтобы построить своими руками чертежи и перенести их на местность, нужно вспомнить несколько правил из школьной геометрии.

Если здание прямоугольное, его углы должны быть строго 90 градусов. Построить прямой угол можно, пользуясь теоремой Пифагора — для этого нужно начертить треугольник со сторонами 3, 4 и 5 м. Угол, лежащий напротив стороны в 5 м, и будет прямоугольным. Также для получения ровного прямоугольника или квадрата необходимо контролировать, чтобы диагонали фигуры были одинаковыми.

Если вы строите правильный шестиугольник, то он состоит из 6 одинаковых равносторонних треугольников или 2 одинаковых трапеций. На бумаге легко начертить правильный шестиугольник с помощью циркуля. На земле можно поступить также, используя вместо циркуля веревку с колышком.

Сначала колышек вбивают в центр предполагаемой беседки и чертят окружность. Далее через центр проводят прямую линию, которая пересечет окружность в двух точках. Это две вершины шестиугольника. Далее веревку с колышком помещают в эти точки и чертят еще две окружности, каждая из которых также пересечет первую еще в двух точках. Это еще 4 вершины шестиугольника. В каждую вершину вбейте колышки, чтобы отметить их.

Чтобы построить восьмиугольник, начертите квадрат и проведите в нем диагонали. Отметьте точку пересечения диагоналей. Разделите пополам каждую сторону и проведите от точки пересечения диагоналей через середины сторон отрезки, равные половине диагонали. Их концы и углы квадрата и будут вершинами восьмиугольника. Проверьте, что диагонали фигуры равны. Опоры располагают так, как на чертеже.

Построить пятиугольник без измерений сложнее. Поэтому поступают так: определяют длину стороны беседки и делят ее на 1,18 — получается радиус окружности. Далее чертят на земле окружность с таким радиусом и разбивают ее на 5 частей, используя веревку длиной, равной длине стороны.

Пользуясь этими чертежами, вы сможете построить на своем участке беседку практически любой формы, с мангалом или без. При необходимости размеры строения можно увеличить или уменьшить, однако, помните, что не стоит делать беседку слишком маленькой или слишком большой.

bouw.ru

прямоугольных, шестигранных и восьмигранных, 46 ФОТО примера, а также советы как сделать схему беседки с мангалом, барбекю, камином

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства, или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет: Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

Типовой чертеж прямоугольной конструкции

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание: При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.

Схема беседки для маленького участка

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м2, следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м2).

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м2 на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Схема мангала с рабочей зоной

Перед мангалом  необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м2, под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

Беседка с мангалом, чертеж размещения мебели

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если  соединительная линия равна 5,0 м, то угол 90о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60о) треугольников. Либо из двух равных трапеций.

Схема, как просто начертить основание шестигранной беседки

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

Далее строится второй прямоугольник (на схеме зеленый)

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

Чертеж беседки из дерева, 6 гранная конструкция

Схема основание и крыша 6 угольной постройки

Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема, как построить беседку в японском стиле

Схема сборки деревянного домика гриль

Беседка своими руками чертежи, фото конструкции из металла

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Чертеж сварной переносной конструкции с поликарбонатной крышей

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

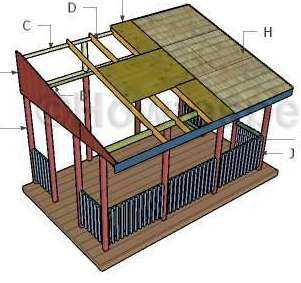

Чертеж односкатной постройки из бруса

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

setroom.ru

Беседка садовая — проект и чертежи — Каркас Инфо

Беседка садовая

Это довольно простая и даже в чем-то, если можно так сказать, примитивная по своей конструкции беседка, и ее можно рекомендовать для строительства своими руками даже тем, у кого совсем нет опыта возведения подобных проектов. Во многом ее конструкция похожа на предыдущие проекты беседок на нашем портале, которые мы предлагаем для сборки своими руками.

Стойки беседки в вертикальном положении фиксируются при помощи обвязок и мауэлатов. Полы настилаются так, чтобы между досками оставался небольшой зазор, в 2 — 5 мм, который будет компенсировать расширение полов в осеннее — зимний период, и не позволит образоваться лужам на полу. Стропила крыши опираются на коньковую балку, что облегчает их монтаж в одиночку. После установки сверху они усиливаются накладками из ОСБ с двух сторон. Это нужно для того, чтобы снять часть нагрузки с коньковой балки. Чтобы не пришлось впоследствии подшивать стропила крыши снизу, лучше сделать сплошную обрешетку крыши, из строганной доски.

Единственным ответственным моментом конструкции беседки, является создание шипов на концах стоек и выборка гнезд в мауэлатах. Эти операции лучше проделать заранее. Шипы на концах стоек размечаются довольно просто: отступаем на нужное расстояние от верха стойки 40 мм, и со всех сторон делаем надпилы дисковой пилой, после чего аккуратно спиливаем все лишнее ручной ножовкой. Гнезда под шипы проще всего сделать следующим способом: подбираем подходящее по размеру перьевое сверло диаметром 40мм, и сверлим отверстие на необходимую глубину, все лишнее удаляем при помощи стамески.

Вид беседки Садовая

ЧЕРТЕЖИ БЕСЕДКИ САДОВАЯ

Для просмотра файлов формата PDF вам понадобится бесплатная программа Abobe Reader. Если она не установлена на вашем компьютере, скачать ее можно здесь. Обсуждение на форуме »

karkas.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
