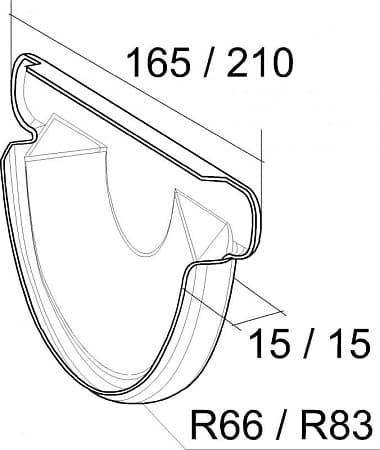

Заглушки по Т-ММ-25-01-06: чертёж и размеры

Заглушки стальные: прайс-лист

Заглушки с рукояткой по Т-ММ-25-01-06 на условное давление от 0,6 до 10 МПа (от 6 до 100 кгс/см²) применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Заречный механический завод изготавливает заглушки с рукояткой для установки между фланцами ГОСТов 12820, 12821, 12822.

Пример условного обозначения заглушки с рукояткой исполнения 1 с условным проходом 100мм на условное давление 1.6МПа из стали марки 09Г2С:

Заглушка с рукояткой ЗР(1)100-1,6-09Г2С Т-ММ-25-01-06

Заглушки с рукояткой по Т-ММ-25-01-06 исполнение 1 на Py-1,6МПа:

DyD(мм)S(мм)I(мм)Масса, кг
50102121101
6512213120
1,5
80133141302
100158151402,5
150212191705,5
200268222209,5
2503202524517
3003702828024,5
3504303231037,5
4004823435048
5005853640085
60068540470130

Заглушки с рукояткой по Т-ММ-25-01-06 исполнение 1 на Py-2,5МПа:

DyD(мм)S(мм)I(мм)Масса, кг
5010213110 1
65122151201,5
80133161302
100158171403
150212221706,5
2002782622012,5
2503353024521
3003903428032
3504503831047,5
4005054035063
50061545400115
60072050470175

Подробную информацию по ценам, срокам исполнения и возможным скидкам Вы можете получить у наших менеджеров по телефону:

(495) 21-21-581

или отправив заявку по электронной почте: zakaz (@) zmzavod. ru

Заглушка НР

Фильтрация по стандартам:

ГОСТ

ISO

DIN

ВЕСЬ КАТАЛОГ

Подписаться на рассылку

РУСЕВРОСТАЛЬ поставляет заглушки резьбовые из нержавеющей стали AISI 304 и AISI 316. Заглушка нержавеющая резьбовая — резьбовая деталь трубопровода, предназначенная для закрывания концевых ответвлений трубопроводов. В зависимости от типа присоединения заглушки бывают с внутренней либо внешней резьбой. Нержавеющие заглушки могут изго­тавливаться круглой формы (колпачок), четырехгранной либо шестигранной формы. Нержавеющая заглушка изготавливается из черной либо нержавеющей стали, латуни, меди и про­чих металлов.

Международное название: SQUARE HEAD PLUG/SQUARE HEAD PLUG
Номинальное давление: 20 bar (150LB)
Тип резьбы: BSPT

Чертеж и размерный ряд заглушки НР AISI 304 и AISI 316



Условный размер, мм мм SW, мм Высота (H), мм Вес, кг
Дюймы DN
3/8 10 17,2 21,2 17,5 0,02
1/2 15 21,3 25,5 20 0,04
3/4 20 26,9 30,1 20,4 0,07
1 25 33,7 37,4 27 0,01
1 1/4 32 42,4 47 30 0,18
1 1/2 40 48,3 53,2 31 0,22
2 50 60,3 66 32 0,37
2 1/2 65 76,1 81 35 0,48
3 80 88,9 95,8 38,4 0,68
4 100 114,3 122 41 1,1

Заглушка эллиптическая ГОСТ 17379-2001 стальная

Наименование

Диаметр условный
Ду

(мм)

Диаметр наружный
Дн
(мм)

H (мм)

S (мм)

Вес
(кг)

Условия поставки

Стоимость
(руб. )

Заглушка эллиптическая
стальная бесшовная
приварная Дн 32 ( Ду 25 )
ГОСТ 17379-2001

25

32

152
0.1
цена по
запросу
30.1под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 38 ( Ду 32 )
ГОСТ 17379-2001

32

38

20

2

0.1цена по
запросу

3

0. 1под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 45 ( Ду 40 )
ГОСТ 17379-2001

40

45

202.50.1цена по
запросу
40.2под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 57 ( Ду 50 )
ГОСТ 17379-2001

50

57

30

3

0.2

цена по
запросу
50.3под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 76 ( Ду 65 )
ГОСТ 17379-2001

65

76

40

3.5

0.4

цена по
запросу
60.5под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 89 ( Ду 80 )
ГОСТ 17379-2001

80

89

45

3.5

0.6

цена по
запросу
80.9под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 108 ( Ду 100 )
ГОСТ 17379-2001

100

108

50

4

0.7

цена по
запросу
81.
3
под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 114 ( Ду 100 )
ГОСТ 17379-2001

100

114

50

4

0.7

под заказцена по
запросу
81.3
Заглушка эллиптическая
стальная бесшовная
приварная Дн 133 ( Ду 125 )
ГОСТ 17379-2001

125

133

55

4

0.9

цена по
запросу
82под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 159 ( Ду 150 )
ГОСТ 17379-2001

150

159

65

4.5

1.5

цена по
запросу
82.3под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 219 ( Ду 200 )
ГОСТ 17379-2001

200

219

75

6

4

цена по
запросу
84.6под заказ
Заглушка эллиптическая
стальная бесшовная
приварная Дн 273 ( Ду 250 )
ГОСТ 17379-2001

250

273

85

7

4.9

цена по
запросу
84.9под заказ

Заглушка эллиптическая
стальная бесшовная
приварная Дн 325 ( Ду 300 )
ГОСТ 17379-2001

300

325

100

1011цена по
запросу

Заглушка эллиптическая
стальная бесшовная
приварная Дн 377 ( Ду 350 )
ГОСТ 17379-2001

350

377

115

10

16

цена по
запросу

Заглушка эллиптическая
стальная бесшовная
приварная Дн 426 ( Ду 400 )
ГОСТ 17379-2001

400

426

125

10

19

цена по
запросу

Заглушка эллиптическая
стальная бесшовная
приварная Дн 530 ( Ду 500 )
ГОСТ 17379-2001

500

53015010

25

под заказцена по
запросу

Заглушка стальная бесшовная эллиптическая  ( днище )
Дн 630 ( Ду 600 )
ГОСТ 17379-2001

600

63050под заказцена по
запросу

ТУ 36.1144-83 Заглушки. Технические условия

Министерство монтажных и специальных строительных работ СССР

Главмонтажавтоматика

                 СОГЛАСОВАНО

Главный инженер

В/О «Металлургзарубежстрой»

                                  Г.В. Бабков

             УТВЕРЖДАЮ

Главный инженер

Главмонтажавтоматики

                       П.А.Минаев

ЗАГЛУШКИ
Технические условия
ТУ 36.1144-83
(Взамен ТУ 36.1142-75 и ТУ 36.ЭД1.1142-79; ТУ 36.1144-75 и ТУ 36.ЭД1.1144-78)

Срок действия с 15.02.1984 г.

до 15.02.1994 г.

           СОГЛАСОВАНО

Главный инженер Управления

«Загранкомплектавтоматика»

                                А.В. Макашин

Главный инженер треста

«Промавтоматика»

                                 М.А. Чудинов

Заместитель директора ГПИ

«Проектмонтажавтоматика»-БОС

                                    Е.К. Дубасов

             СОГЛАСОВАНО

Главный инженер

треста «Уралмонтажавтоматика»

                                     В.И. Десятов

Главный инженер

Свердловского опытного

завода

                 В.Г. Виноградов

Содержание

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Общие требования

1.2. Основные параметры и размеры

1.3. Характеристики

1.4. Комплектность

1.5. Маркировка

1.6. Упаковка

2. ПРАВИЛА ПРИЕМКИ

3. МЕТОДЫ КОНТРОЛЯ

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

ПРИЛОЖЕНИЕ 1

Колпачок-заглушка КЗ

ПРИЛОЖЕНИЕ 2

Пробка П

ПРИЛОЖЕНИЕ 3

Пробка ПК

ПРИЛОЖЕНИЕ 4

Перечень документов, использованных в настоящих технических условиях

ПРИЛОЖЕНИЕ 5

Перечень оборудования и инструментов, необходимых для контроля заглушек

Изменение 1

Изменение 2

Настоящие технические условия распространяются на:

1) колпачки-заглушки КЗ — с трубной цилиндрической резьбой;

2) пробки П — с метрической и трубной цилиндрической резьбой;

3) пробки ПК — с конической резьбой, (в дальнейшем именуемые «заглушки»), предназначенные для заглушения отверстий, имеющих наружную или внутреннюю резьбу.

Требования, устанавливаемые настоящими техническими условиями, соответствуют требованиям, предъявляемым к изделиям высшей категории качества.

Настоящие технические условия устанавливают требования к заглушкам, изготавливаемым для нужд народного хозяйства и для поставки на экспорт.

Заглушки рассчитаны на условное давление неагрессивной среды:

1) колпачки-заглушки КЗ и пробки ПК — Ру 16 МПа (160 кгс/см2)

2) пробки П — Ру 25 МПа (250 кгс/см2).

Климатическое исполнение заглушек V категории 3 и Т категория 2 и 3 по ГОСТ 15150-69.

Пример записи при заказе и в документации другой продукции: для умеренного климата

1) колпачок-заглушка с резьбой G 1/2- B —

» K З- G -1/2 УЗ ТУ 36.1144-83″;

» K З- G -1/2 УЗ эксп.исп.ТУ 36.1144-83″;

2) пробка с метрической резьбой М20 ´ 1,5 —

«П М20 ´ 1,5 УЗ ТУ 36.1144-83»;

«П М20 ´ 1,5 УЗ эксп.исп. ТУ 36.1144-83»;

3) пробка с конической резьбой К 3/4″ —

«ПК 3/4″ УЗ ТУ 36.1144-83»;

«ПК 3/4″ УЗ эксп.исп. ТУ 36.1144-83»;

для тропического климата

1) » K З- G -1/2 Т2 ТУ 36.1144-83″;

2) » K З- G -1/2 Т3 ТУ 36.1144-83″;

3) «П М20 ´ 1,5 Т2 ТУ 36.1144-83»;

4) «П М20 ´ 1,5 Т3 ТУ 36.1144-83»;

5) «ПК 3/4« Т2 ТУ 36.1144-83″;

6) «ПК 3/4« Т3 ТУ 36.1144-83″.

Заглушки должны соответствовать условиям, предусмотренным заказ-нарядом, и «Условиям поставки товаров для экспорта», утвержденным постановлением Совета Министров СССР от 17 сентября 1980г., № 804.

1.1. Общие требования

1.1.1. Заглушки должны соответствовать требованиям настоящих технических условий и рабочим чертежам: X 28.656.157, Х28.656.029, Х28.656.022.

1.2. Основные параметры и размеры

1.2.1. Код ОКП, основные размеры, предельные отклонения и масса заглушек приведены в приложениях 1-3 настоящих технических условий.

1.2.2. Резьба на заглушках должна соответствовать требованиям конструкторской документации и действующим стандартам:

1) резьба метрическая ГОСТ 24705-81. Поле допуска по ГОСТ 16093-81;

2) резьба трубная цилиндрическая ГОСТ 6357-81 . Класс точности В;

3) резьба коническая дюймовая с углом профиля 60° ГОСТ 6111-52 .

1.3. Характеристики

1.3.1. Заглушки должны обеспечивать плотность и прочность при условном давлении:

1) колпачки-заглушки КЗ — Ру 16 МПа (160 кгс/см ), t от минус 20°С до плюс 120°С;

2) пробки П — Ру 25 МПа (250 кгс/см2), t от минус 20°С до плюс 450°С;

3) пробки ПК — Ру 16 МПа (160 кгс/см2), t от минус 20°С до плюс 120°С.

(Измененная редакция, Изм. №1)

1.3.2. Резьба должна быть чистой, без заусенцев, рваных или смятых ниток и признаков коррозии.

1.3.3. Поверхности заглушек должны быть чистыми и не должны иметь забоин, заусенцев, трещин, следов расслоения, раковин, признаков коррозии.

1.3.4. Шероховатость обрабатываемых поверхностей заглушек должна соответствовать ГОСТ 2789-73 и указаниям на рабочих чер тежах.

1.3.5. Антикоррозионные покрытия должны выполняться согласно таблице и ГОСТ 9.301-86.

Наименование

Вид покрытия

Климатическое исполнение УЗ

Климатическое исполнение У3, Т3 ,Т2

Колпачок заглушка КЗ

Хим.Окс.прм.

Ц15.хр.

Пробки П, ПК

Ц6.хр.

Ц15.хр.

(Измененная редакция, Изм. №2)

1.3.6. Материалоемкость:

заглушек не более ;

пробок не более .

1.3.7. Средний срок службы — 10 лет.

1.4. Комплектность

1.4.1. В комплект поставки заглушек входит:

1) колпачок-заглушка или пробка;

2) этикетка — одна на ящик.

1.4.2. При поставке изделий на экспорт в комплект дополнительно входит товаросопроводительная документация, оформленная по ГОСТ 6.37-79, в количестве, указанном в заказ-наряде в соответствии с «Положением о порядке составления, оформления и рассылки технической и товаросопроводительной документации на товары, поставляемые для экспорта» от 29 декабря 1979 г. Минвнешторга № 567.

1.5. Маркировка

1.5.1. Маркировка для внутрисоюзной поставки должна содержать:

1) товарный знак завода-изготовителя;

2) наименование, тип, вид климатического исполнения;

3) условное давление;

4) год и месяц выпуска;

5) обозначение настоящих технических условий.

Перечисленные данные должны быть приведены в этикетке.

На изделия должны маркироваться размер резьбы и условное давление. Место нанесения маркировки должно быть указано на чертеже.

1.5.2. Маркировка при поставке на экспорт должна содержать:

1) наименование и тип заглушки;

2) вид климатического исполнения;

3) условное давление;

4) год и месяц выпуска;

5) надпись «Сделано в СССР».

Перечисленные данные должны быть приведены в этикетке. Размер резьбы и условное давление должны быть нанесены на изделие.

1.5.3. Маркировка тары должна содержать основные, дополнительные и информационные надписи по ГОСТ 14192-77 (раздел I , содержание маркировки). Маркировку наносить на одной из боковых сторон ящика окраской по трафарету. Маркировать манипуляционный знак «Боится сырости» 52 ´ 74 ГОСТ 14192-77. На ящике типа I по ГОСТ 5959-80 маркировку наносить на верхней крышке.

(Измененная редакция, Изм. №1)

1.5.4. Маркировку тары при отправке изделий на экспорт производить по ГОСТ 14192-77 (раздел 5, дополнительные требования к маркировке грузов, поставляемых на экспорт) и в соответствии с заказ-нарядом.

1.6. Упаковка

1.6.1. Упаковка должна производиться в соответствии с чертежами завода-изготовителя.

1.6.2. Упаковку заглушек при внутрисоюзной поставке производить в ящик типа II — I по ГОСТ 2991-85 или в ящик типа VI по ГОСТ 5959-80 . Категория упаковки КУ-0 ГОСТ 23170-78.

(Измененная редакция, Изм. №1, Изм. №2)

1.6.3. Упаковку заглушек для поставки на экспорт производить в ящик типа Ш-1 ГОСТ 2991-85 или в ящик типа I по ГОСТ 5959-80 и ГОСТ 24634-81. Категория упаковки КУ- I ГОСТ 23170-78 .

(Измененная редакция, Изм. №1, Изм. №2)

1.6.4. В один ящик должны быть упакованы заглушки одного типа в количестве от 40 до1500 штук в зависимости от размера заглушек.

Упаковка должна быть плотной, не допускающей перемещения изделий внутри тары при транспортировании.

1.6.5. Масса упакованного ящика с изделиями не должна превышать 50 кг.

1.6.6. В каждый ящик при внутрисоюзной поставке со стороны крышки должна быть вложена этикетка с подписью представителя отдела технического контроля завода-изготовителя, а снаружи ящика должен быть прикреплен упаковочный лист.

1.6.7. В каждый ящик при поставке изделий на экспорт в специальный карман, прикрепленный с внешней стороны ящика, должен быть вложен упаковочный лист, а в ящик со стороны крышки — этикетка и товаросопроводительная документация, указанная в заказ-наряде, упакованные согласно ГОСТ 23170-78 , раздел 4 (требования к упаковке изделий, технической и сопроводительной документации, предназначенных для экспорта).

1.6.8. Временная противокоррозионная защита при поставке изделий на экспорт должна соответствовать группе I — I , варианту защиты ВЗ-4 (пушечная смазка ЗТ5/5-5 ГОСТ 19537-83), варианту внутренней упаковки ВУ-3, ГОСТ 9.014-78.

Расконсервация должна производиться по ГОСТ 9.014-78.

(Измененная редакция, Изм. №2)

1.6.9. Для внутрисоюзной поставки вариант временной противокоррозионной защиты ВЗ-0, вариант внутренней упаковки ВУ-0, ГОСТ 9.014-78.

2.1. Для проверки соответствия заглушек, установившегося серийного производства требованиям технических условий завод-изготовитель обязан проводить приемо-сдаточные и периодические испытания.

2.2. Приемо-сдаточные испытания готовых заглушек должны проводиться изготовителем при приемочном контроле в объеме, установленном настоящими техническими условиями, с целью выявления соответствия заглушек требованиям настоящих технических условий.

2.3. Приемо-сдаточным испытаниям на соответствие требованиям пунктов 1.1.1, 1.3.2, 1.3.3 — 1.3.5 (в части внешнего вида), подраздела 1.5. настоящих технических условий должны подвергаться 100% изделий.

2.4. Приемо-сдаточным испытаниям на соответствие требованиям пунктов 1.2.1., 1.2.2. подлежит 0,5% (при поставке на экспорт 1%) от предъявленной партии заглушек одного наименования и одного типоразмера, но не менее 10 шт. Под партией следует понимать количество изделий, изготовленных на одном оборудовании за период времени не более одной смены.

2.5. Правила приемки на соответствие п. 1.3.5 должны соответствовать ГОСТ 9.302-79.

2.6. При получении неудовлетворительных результатов испытания хотя бы по одному изделию должны проводиться повторные испытания удвоенного количества изделий, взятых от той же партии.

Результаты повторных испытаний являются окончательными.

2.7. Периодическим испытаниям должны подвергаться заглушки, прошедшие приемо-сдаточные испытания.

2.8. Периодические испытания заглушек установившегося производства должны проводиться заводом-изготовителем не реже одного раза в три года с целью оценки соответствия изделий требованиям настоящих технических условий, а также контроля стабильности качества заглушек и возможности продолжения их выпуска.

2.9. На периодические испытания отбирают изделия в количестве 5 шт. каждого наименования и типоразмера со склада готовой продукции.

2.10. При периодических испытаниях должна производиться проверка по пунктам 1.1.1, 1.2.1., 1.2.2., 1.3.1., 1.3.2., 1.3.3., 1.3.4., 1.3.5 и подразделам 1.4., 1.5. и 1.6. настоящих технических условий.

2.11. При получении неудовлетворительных результатов испытаний приемку и отгрузку принятых заглушек следует приостановить до устранения выявленных дефектов.

Допускается проводить повторные испытания только по тем пунктам, по которым были получены неудовлетворительные результаты. Возобновление приемки и отгрузку заглушек производить при получении удовлетворительных результатов повторных испытаний.

2.12. По результатам периодических испытаний должен составляться протокол установленной формы.

3.1. Проверку на соответствие требованиям пунктов 1.1.1., 1.2.2., 1.3.2, 1.3.3., 1.3.4., подраздела 1.5. настоящих технических условий производить методом внешнего осмотра, сличением с конструкторской документацией, измерением изделий и проверкой калибрами в соответствии с приложением 5.

3.2. Проверку массы производить контрольным взвешиванием на весах обычного класса точности в соответствии с требованиями ГОСТ 23676-79.

3.3. Проверку на соответствие требованиям пункта 1.3.1., настоящих технических условий производить согласно инструкции  пробным гидравлическим давлением по ГОСТ 356-80.

Пробное давление должно держаться в течение 5 мин., затем давление снизить до условного и произвести осмотр, после чего снять давление

Результаты испытаний считаются удовлетворительными, если во время испытаний не произошло падение давления по манометру, не обнаружено признаков разрыва и следов подтеков испытательной среды на внешней поверхности изделий.

3.4. Проверку шероховатости поверхностей (п. 1.3.4. настоящих технических условий) производить сравнением с образцами шероховатости, соответствующими ГОСТ 9378-75.

3.5. Проверку по пункту 1.3.5. настоящих технических условий в части качества внешнего вида и толщины покрытия производить по ГОСТ 9.302-79.

3.6. Проверку комплектности и упаковку заглушек производить при упаковке изделий согласно требованиям подразделов 1.4. и 1.6. настоящих технических условий.

(Измененная редакция, Изм. №2 )

4.1. Заглушки транспортируются всеми видами транспорта в крытых транспортных средствах. Допускается формирование грузовых мест в транспортные пакеты (поддоны плоские упрощенные, поддоны ящичные универсальные — решетчатые, сетчатые) по ГОСТ 21929-76, размеры пакетов должны соответствовать ГОСТ 24597-81.

4.2. Транспортирование заглушек должно соответствовать следующим правилам:

«Правила перевозки грузов автомобильным транспортом», утвержденные Министерством автомобильного транспорта РСФСР, изд. 1979г.;

«Правила перевозки грузов» МПС, часть I , изд. 1977г.;

«Правила перевозки грузов» Минречфлота РСФСР, изд. 1979г.;

«Правила безопасности морской перевозки генеральных грузов» Минморфлота.

4.3. Транспортирование в части воздействия климатических факторов для заглушек в тропическом исполнении — по условию 6, для умеренного климата — по условию 4, для морских перевозок в трюмах — по условию 3 ГОСТ 15150-69.

4.4. Хранение изделий в упаковке, соответствующей настоящим техническим условиям, должно соответствовать условию 6 — для тропического климата и условию 4 — для умеренного климата ГОСТ 15150-69.

5.1. Монтаж и установка заглушек должен производиться в соответствии со СНиП III -34-74 «Строительные нормы и правила. Правила производства и приемки работ. Система автоматизации».

5.2. Устанавливаются заглушки на изделия, имеющие наружную или внутреннюю резьбу.

6.1. Изготовитель гарантирует соответствие заглушек требованиям настоящих технических условий при соблюдении условий эксплуатации, хранения, транспортирования и монтажа.

6.2. Гарантийный срок эксплуатации 18 месяцев с момента ввода изделий в эксплуатацию, но не более 24 месяцев со дня проследования через государственную границу СССР.

6.3. Гарантийный срок хранения заглушек — три года с момента изготовления.

Колпачок-заглушка КЗ

Таблица 1.1

Тип

Вид климатического исполнения

d

Размеры, мм

Масса н е более, кг

D

L

S

КЗ — G 1 /2

У3

G 1 /2 — В

31,2

21

27

0,08

КЗ — G 3 /4

G 3 /4 — В

36,9

26

32

0,11

КЗ — G 1

G 1 — В

47,3

29

41

0,16

КЗ — G 11/4

G 11/4 — В

63,5

35

55

0,41

КЗ — G 11/2

G 11/2 — В

69,3

40

60

0,72

КЗ — G 2

G 2 — В

86,5

50

75

1,03

(Измененная редакция, Изм. №2 )

Таблица 1.2

Тип

Вид климатического исполнения

Код ОКП

КЗ — G 1 /2

У3

42 1891 0480

Т2

42 1891 0483

Т3

42 1891 0482

КЗ — G 3 /4

У3

42 1891 0484

Т2

42 1891 0487

Т3

42 1891 0486

КЗ — G 1

У3

42 1891 0488

Т2

42 1891 0491

Т3

42 1891 0490

КЗ — G 11/4

У3

42 1891 0492

Т2

42 1891 0495

Т3

42 1891 0494

КЗ — G 11/2

У3

42 1891 0496

Т2

42 1891 0499

Т3

42 1891 0498

КЗ — G 2

У3

42 1891 0500

Т2

42 1891 0503

Т3

42 1891 0502

(Измененная редакция, Изм. №2 )

Пробка П

Таблица. 2.1

Тип

Размеры, мм

Масса н е более, кг

d

D

L

S

П — М 18 ´ 1,5

М18 ´ 1,5

36

35

27

0,11

П-М18 ´ 2

М18 ´ 2

П-М20 ´ 1,5

М20 ´ 1,5

0,15

П-М22 ´ 1,5

М22 ´ 1,5

0,16

П-М24 ´ 1

М24 ´ 1

П-М24 ´ 1,5

М24 ´ 1,5

П-М27 ´ 1,5

М27 ´ 1,5

42

40

0,26

П-М27 ´ 2

М27 ´ 2

П-М30 ´ 1,5

М30 ´ 1,5

0,30

П-М33 ´ 2

М33 ´ 2

48

45

32

0,38

П-М36 ´ 1,5

М36 ´ 1,5

0,41

П- G 1 /2

G 1 /2 — В

36

35

27

0,15

П- G 3 /4

G 3 /4 — В

42

40

0,26

П- G 1

G 1 — В

48

45

32

0,33

П- G 11/2

G 11/2 — В

63

50

36

0,78

Таблица 2.2.

Тип

Вид климатического исполнения

Код ОКП

П-М18 ´ 1,5

У3

42 1891 0504

Т2

42 1891 0507

Т3

42 1891 0506

П-М18 ´ 2

У3

42 1891 0508

Т2

42 1891 0511

Т3

42 1891 0510

П-М20 ´ 1,5

У3

42 1891 0512

Т2

42 1891 0515

Т3

42 1891 0514

П-М22 ´ 1,5

У3

42 1891 0516

Т2

42 1891 0519

Т3

42 1891 0518

П-М24 ´ 1

У3

42 1891 0520

Т2

42 1891 0523

Т3

42 1891 0522

П-М24 ´ 1,5

У3

42 1891 0524

Т2

42 1891 0527

Т3

42 1891 0526

П-М27 ´ 1,5

У3

42 1891 0528

Т2

42 1891 0531

Т3

42 1891 0530

П-М27 ´ 2

У3

42 1891 0532

Т2

42 1891 0535

Т3

42 1891 0534

П-М30 ´ 1,5

У3

42 1891 0536

Т2

42 1891 0539

Т3

42 1891 0538

П-М33 ´ 2

У3

42 1891 0540

Т2

42 1891 0543

Т3

42 1891 0542

П-М36 ´ 1,5

У3

42 1891 0544

Т2

42 1891 0547

Т3

42 1891 0546

П- G 1 /2

У3

42 1891 0548

Т2

42 1891 0551

Т3

42 1891 0550

П- G 3 /4

У3

42 1891 0552

Т2

42 1891 0555

Т3

42 1891 0554

П- G 1

У3

42 1891 0556

Т2

42 1891 0559

Т3

42 1891 0558

П- G 11/2

У3

42 1891 0560

Т2

42 1891 0563

Т3

42 1891 0562

(Измененная редакция, Изм. №2 )

Пробка ПК

Таблица. 3.1

Тип

d

ГОСТ 6111-52

Размеры, мм

Масса н е более, кг

D

L

S

ПК —1/4«

К 1 /4«

16,2

20

14

0,020

ПК —1/4«

ПК —1/2«

К 1 /2«

25,4

28

22

0,070

ПК —1/2«

ПК —3/4«

К 3 /4«

31,2

31

27

0,127

ПК —3/4«

ПК-1«

К1«

41,6

36

0,150

ПК-1«

Таблица 3.2.

Тип

Вид климатического исполнения

Код ОКП

ПК —1/4«

У3

42 1891 0564

Т2

42 1891 0567

Т3

42 1891 0566

ПК —1/2«

У3

42 1891 0568

Т2

42 1891 0571

Т3

42 1891 0570

ПК —3/4«

У3

42 1891 0572

Т2

42 1891 0575

Т3

42 1891 0574

ПК-1«

У3

42 1891 0576

Т2

42 1891 0579

Т3

42 1891 0578

(Измененная редакция, Изм. №2 )

Перечень документов, использованных в настоящих технических условиях

(Измененная редакция, Изм. №2 )

ГОСТ 6.37-79 УСД. Система документации по внешней торговле. Товаросопроводительная документация.

ГОСТ 9.014-78 ЕСЗКС. Временная противокоррозионная защита изделий. Общие технические требования.

ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования.

ГОСТ 9.302-79 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Правила приемки и методы контроля.

ГОСТ 356-80 Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды.

ГОСТ 2789-73 Шероховатость поверхности, параметры и характеристики.

ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия.

ГОСТ 6111-52 Резьба коническая с углом профиля 60 ° .

ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.

ГОСТ 9378-75 Образцы шероховатости поверхностей (сравнения). Технические требования.

ГОСТ 14192 -77 Маркировка грузов.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 16093 -81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски, посадки с зазором.

ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования.

ГОСТ 19537-83 Смазка пушечная. Технические условия.

ГОСТ 23676-79 Весы для статического взвешивания. Пределы взвешивания. Метрологические параметры.

ГОСТ 24634-81 Ящики деревянные для продукции на экспорт. Общие технические условия.

ГОСТ 24705 -81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры.

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры.

ГОСТ 21929-76 Транспортирование грузов пакетами. Общие требования.

 Инструкция по проведению гидравлических и пневматических испытаний трубных проводок.

СНиП III -34-74 Строительные нормы и правила производства и приемки работ. Система автоматизации. Условия поставки товаров для экспорта. (Утверждены постановлением СМ СССР от 14.01.60г. № 32 в редакции постановления СМ СССР от 17.09.80г. № 804).

Положение о порядке составления, оформления и рассылки технической и товаросопроводительной документации на товары, поставляемые для экспорта. (Утверждено Минвнешторгом СССР от 29.12.79г. № 567).

«Правила перевозки грузов автомобильным транспортом», утвержденные Министерством автомобильного транспорта РСФСР, изд. 1979г.

«Правила перевозки грузов» МПС, часть 1, изд. 1977г.

«Правила перевозки грузов» Минречфлота РСФСР, изд. 1979г.

«Правила безопасности морской перевозки генеральных грузов» Минморфлота.

Перечень оборудования и инструментов, необходимых для контроля заглушек

Наименование

Характеристики

1.

Штангенциркуль Шц- I ГОСТ 166-80

Отсчет по нониусу 0,1 мм Пределы измерения 0-125 мм

2.

Весы для статического взвешивания ГОСТ 23676-79

Весы обычного класса точности, предел взвешивания — 10 кг;

цена поверочного деления - 10 г;

погрешность весов ± 10 г

3.

Образцы шероховатости поверхности ГОСТ 9378 -75

Рабочие

4.

Кольца резьбовые для контроля метрической резьбы ГОСТ 17763-72 и ГОСТ 17764-72

ПР и НЕ

5.

Пробки резьбовые для контроля метрической резьбы ГОСТ 17758-72

ПР и НЕ

6.

Калибры для контроля конической дюймовой резьбы с углом 60° ГОСТ 6485-69

Рабочие

7.

Пробки резьбовые для контроля трубной цилиндрической резьбы ГОСТ 18924-73

ПР и НЕ

8.

Кольца резьбовые для контроля трубной цилиндрической резьбы ГОСТ 18929-73 и ГОСТ 18930-73

ПР и НЕ

9.

Стенд для гидравлических испытаний

Пределы измерения 0-25 МПа (0-250 кгс/см2)

Заглушки поворотные для фланцев от производителя — «Профиль-Арма»

В наличии на складе

Доставка по России и странам СНГ на след. день.

Изготовление по вашим чертежам

Стандарты и характеристики поворотных заглушек

Производство стальных поворотных заглушек (обтюраторов)

Деталь представляет собой кольцо, соединенное перемычкой с глухим металлическим диском, которое используют при укладке и ремонте трубопроводных систем. Прибор позволяет останавливать движение транспортируемых веществ, перекрывать неиспользуемые ответвления трубопровода. Выполняет функции задвижки: открывает и закрывает рабочие потоки.

Устройства устанавливают в конструкциях, которые нуждаются в периодическом отключении линии, например, для опрессовки. Применяют устройства:

  • на предприятиях нефтегазового сектора;
  • в системах водоснабжения, водоотведения;
  • в энергетике;
  • других сферах промышленности.

Характеристика

Поворотные плоские заглушки (очки Шмидта) монтируют во фланцевое соединение, поэтому геометрическая форма поверхности трубодетали должна соответствовать исполнению фланца. Между элементами вставляют прокладку, повышающую прочность прижатия, стягивают болты (шпильки).

Производство поворотных заглушек (обтюраторов) осуществляют по нормам российских, европейских и американских стандартов, регламентирующих конструкцию, размеры, эксплуатационные ограничения:

  • АТК 26-18-5-93;
  • Т-ММ-25-01-06;
  • ТТ-8924-6-90;
  • ASME/ANSI B 16.48;
  • ТУ 3600-010- 88626180-2012;
  • Т-ММ-25-01-06.

Материалом крышек является сталь: ст.20, 09Г2С, 13ХФА, 15Х5М, 12Х18Н10Т, 20ЮЧ, 10Х17Н13М2Т. Стоимость арматуры зависит от марки, которую выбирают, отталкиваясь от условий эксплуатации, требований проектной документации.

Контроль качества

Заготовки испытывают на твердость, растяжение, ударную вязкость, изгиб. Размеры готовых элементов сопоставляют с заданными значениями. Поверхность осматривают на предмет деформаций: заусенцев, задир, плен, рябизны, вмятин. При наличии незначительных повреждений арматуру отправляют на доработку.

ООО «Профиль-Арма» изготавливает трубодетали стандартных и нестандартных размеров в соответствии с действующими стандартами и по чертежам заказчика. Купить межфланцевые поворотные заглушки от производителя или запросить прайс можно по телефону или с помощью онлайн-заявки.

Задание 2

  1. Магазин готовых работ
  2. Поиск по учебному заведению
  3. Петербургский Государственный Университет Путей Сообщения. ПГУПС
  4. Инженерная графика
  5. Задание 6.Сборочные чертежи.Деталирование
  6. Задание 2

Резьбовое соединение
По заданным эскизам выполнить чертежи деталей, сборочный чертеж резьбового соединения, спецификацию.

Чертежи выполнены в КОМПАС-3D V16 и PDF
Пример чертежа в PDF смотрите в методичке

  Посмотреть методичку

1.

Вариант 1

Решение состоит:
1.Чертеж-Переходник
2.Чертеж-Втулка
3.Чертеж-Заглушка
4.Сборочный чертеж
5.Спецификация


2.

Вариант 2

Решение состоит:
1.Чертеж-Пробка
2.Чертеж-Переходник
3.Чертеж-Втулка
4.Сборочный чертеж
5.Спецификация


3.

Вариант 6

Решение состоит:
1.Чертеж-Переходник
2.Чертеж-Втулка
3.Чертеж-Колпак
4.Сборочный чертеж
5.Спецификация


4.

Вариант 7

Решение состоит:
1.Чертеж-Стяжка
2.Чертеж-Втулка
3.Сборочный чертеж
4.Спецификация


5.

Вариант 9

Решение состоит:
1.Чертеж-Переходник
2.Чертеж-Штуцер
3.Сборочный чертеж
4.Спецификация


6.

Вариант 12

Решение состоит:
1.Чертеж-Колпак
2.Чертеж-Ниппель
3.Чертеж-Патрубок
4.Сборочный чертеж
5.Спецификация


7.

Вариант 13

Решение состоит:
1.Чертеж-Ниппель
2.Чертеж-Шпилька
3.Сборочный чертеж
4.Спецификация


8.

Вариант 15

Решение состоит:
1.Чертеж-Колпак
2.Чертеж-Переходник
3.Чертеж-Заглушка
4.Сборочный чертеж
5.Спецификация


9.

Вариант 15

Решение состоит:
1.Чертеж-Колпак
2.Чертеж-Переходник
3.Чертеж-Заглушка
4.Сборочный чертеж
5.Спецификация


10.

Вариант 16

Решение состоит:
1.Чертеж-Втулка
2.Чертеж-Переходник
3.Чертеж-Заглушка
4.Сборочный чертеж
5.Спецификация


11.

Вариант 17

Решение состоит:
1.Чертеж-Пробка
2.Чертеж-Переходник
3.Чертеж-Гайка
4.Сборочный чертеж
5.Спецификация


12.

Вариант 18

Решение состоит:
1.Чертеж-Переходник
2.Чертеж-Штуцер
3.Чертеж-Патрубок
4.Сборочный чертеж
5.Спецификация


13.

Вариант 18

Решение состоит:
1.Чертеж-Переходник
2.Чертеж-Муфта
3.Чертеж-Штуцер
4.Сборочный чертеж
5.Спецификация


14.

Вариант 19

Решение состоит:
1.Чертеж-Ниппель
2.Чертеж-Шпилька
3.Сборочный чертеж
4.Спецификация


15.

Вариант 19

Решение состоит:
1.Чертеж-Шпилька
2.Чертеж-Муфта
3.Чертеж-Ниппель
4.Сборочный чертеж
5.Спецификация


16.

Вариант 23

Решение состоит:
1.Чертеж-Ось
2.Чертеж-Гайка
3.Сборочный чертеж
4.Спецификация


17.

Вариант 27

Решение состоит:
1.Чертеж-Втулка
2.Чертеж-Шпилька
3.Сборочный чертеж
4.Спецификация


18.

Вариант 29

Решение состоит:
1.Чертеж-Гайка
2.Чертеж-Муфта
3.Чертеж-Шпилька
4.Сборочный чертеж
5.Спецификация


Заглушка для проивосъемных штырей собственного производства

Настоящим я принимаю Пользовательское соглашение и подтверждаю, что ознакомлен с условиями, в том числе даю согласие ООО «КРИТ» на получение информации о специальных предложениях, о новых товарах и рекламных акциях по сетям электросвязи и по почтовой связи (включая, но не ограничиваясь: SMS-рассылки, e-mail-рассылки, телефония, сеть Интернет и мобильные устройства), а также согласие на обработку, хранение и передачу своих персональных данных. Я подтверждаю, что все указанные в настоящей анкете данные верны, подтверждаю что указанный выше номер является моим номером телефона, выделенным мне оператором сотовой связи, а также признаю ответственность за предоставление недостоверной информации.

ВАЖНО!

Персональные данные допускается получать только лично от работников. Если персональные сведения возможно получить только от третьих лиц, то российское законодательство обязывает уведомить об этом работника и получить от него письменное согласие (пункт 3 части 1 статьи 86 Трудового кодекса РФ).

Получив персональные данные, работодатель в силу требований законодательства обязан их не распространять и не раскрывать третьим лицам без согласия работника (ст. 7 Федерального закона от 27 июля 2006 № 152-ФЗ).

ПОЛЬЗОВАТЕЛЬСКОЕ СОГЛАШЕНИЕ О КОНФИДЕНЦИАЛЬНОСТИ

1.Общие положения:
1.1.Настоящее Соглашение о конфиденциальности персональной информации (далее — Соглашение) действует в отношении всей информации, которую ООО «КРИТ» может получить о пользователе во время использования им сайта, сервисов, служб, программ и продуктов ООО «КРИТ» (далее — Сервисы).
2. Термины и понятия, используемые в настоящем Соглашении: ООО «КРИТ» – юридическое лицо, созданное в соответствии с законодательством РФ, осуществляющее свою деятельность, в том числе, посредством Интернет-ресурса http://www.crit-m.ru/.
Сайт — ресурс, расположенный в сети Интернет по адресу http://www.crit-m.ru/ и являющийся собственностью ООО «КРИТ».
Товар – продукция, информация о которой размещена на Сайте http://www.critm.ru/. Сервисы Сайта – все услуги, доступные для использования на Сайте http://www.crit-m.ru/.
Персональная информация – информация, которую пользователь предоставляет о себе самостоятельно при регистрации (создании учётной записи), или в процессе использования Сервисов, включая, но не ограничиваясь, персональные данные пользователя.
Договор – соглашение между ООО «КРИТ» и Пользователем по использованию им сервисов Интернет-сайта.
Пользователь – любое физическое лицо, добровольно прошедшее регистрацию на Сайте и получившее уникальный код авторизации для пользования Сервисами Сайта.
Личное Пространство – персонализированный интерфейс Сайта с набором пользовательских инструментов для пользования персонализированными Сервисами Сайта.
Соглашение о конфиденциальности – настоящее Пользовательское Соглашение, регулирующее отношения владельца Интернет-сайта и Пользователя на протяжении всего периода предоставления и доступа Пользователя к персонализированным сервисам Сайта.
Оператор персональных данных — ООО «КРИТ». Адрес места нахождения: г. Москва, Остаповский проезд, д.18, с.2.
3.Цели сбора и обработки персональной информации пользователей: 3.1.ООО «КРИТ» собирает, обрабатывает и хранит только ту персональную информацию, которая необходима для предоставления Сервисов на Сайте и/или приобретения Пользователем Товара в следствии периодического информирования.
3.2. Персональную информацию Пользователя ООО «КРИТ» использует в следующих целях:
3.2.1. идентификации стороны в рамках договоров с ООО «КРИТ»;
3.2.2. обработки и получения от Пользователя платежей;
3.2.3. доставки товара Пользователю;
3.2.4. предоставления Пользователю эффективной клиентской поддержки;
3.2.5. предоставления пользователю персонализированных Сервисов;
3.2.6. связи с пользователем, в том числе направление уведомлений, запросов и информации, касающихся использования Сервисов, оказания услуг, информирование о новинках и ценах на продукцию, скидках (в том числе персональных) а также обработка запросов и заявок от пользователя;
3.2.7. улучшение качества Сервисов, удобства их использования, разработка новых Сервисов и услуг;
3.2.8. информирования Пользователя о проводимых ООО «КРИТ» мероприятиях и акциях;
3.2.9. проведение статистических и иных исследований на основе обезличенных данных.
3.3.1. для отсылки новостных сообщений 1-2 раза в неделю.
3.4. ООО «КРИТ», в силу специфики способа получения информации, не проверяет достоверность предоставленной Пользователем персональной информации и не осуществляет контроль ее актуальности. Однако ООО «КРИТ» исходит из того, что Пользователь предоставляет достоверную и персональную информацию по вопросам, предлагаемым в форме регистрации, и самостоятельно поддерживает эту информацию в актуальном состоянии. Всю ответственность, а также возможные последствия за предоставление недостоверной или не актуальной персональной информации несёт Пользователь.
4. Условия обработки персональной информации пользователя и её передачи третьим лицам:
4.1. ООО «КРИТ» хранит и обрабатывает персональную информацию пользователей в соответствии с действующими нормативными актами, а также внутренними регламентами созданными на их основе (имя, фамилия, отчество, адрес электронной почты, пол, дату рождения, почтовый адрес, домашний, рабочий, мобильный телефоны).
4.2. В отношении персональной информации пользователя сохраняется ее конфиденциальность, кроме случаев добровольного предоставления пользователем информации о себе для общего доступа неограниченному кругу лиц или официального запроса соответствующих органов власти.
4.3. ООО «КРИТ» защищает персональную информацию Пользователя в соответствии с требованиями, предъявляемыми к защите такого рода информации, и несет ответственность за использование безопасных методов защиты такой информации.
4.4. Для защиты персональной информации Пользователя, обеспечения ее надлежащего использования и предотвращения несанкционированного и/или случайного доступа к ней, ООО «КРИТ» применяет необходимые и достаточные технические и административные меры. Предоставляемая Пользователем персональная информация хранится на серверах с ограниченным доступом, расположенных в охраняемых помещениях.
4.5. ООО «КРИТ» вправе передать персональную информацию пользователя (в том числе организациям, осуществляющим запись, систематизацию, накопление, уточнение, хранение, извлечение, непосредственно осуществляющим направление Пользователю специальных предложений, информации о новых товарах и рекламных акциях, обработку моих запросов и обращений, а так же осуществляющим уничтожение персональной информации) третьим лицам в следующих случаях:
4.5.1. Пользователь явно выразил свое согласие на такие действия, т.е. отметил чекбокс «Принимаю Пользовательское Соглашение» при заполнении на Сайте форм с персональной информацией; 4.5.2. Передача необходима в рамках использования пользователем определенного Сервиса либо для оказания услуги пользователю, выполнения обязательств по договору;
4.5.3. Передача предусмотрена российским или иным применимым законодательством в рамках установленной законодательством процедуры;
4.6. При обработке персональных данных пользователей ООО «КРИТ» руководствуется Федеральным законом РФ «О персональных данных».
5. Изменение пользователем персональной информации:
5.1. Пользователь может в любой момент изменить (обновить, дополнить) предоставленную им персональную информацию или её часть, а также параметры её конфиденциальности, воспользовавшись функцией редактирования персональной информации в персональном разделе личного пространства.
5.2. Пользователь вправе в любой момент потребовать удаления предоставленной им персональной информации, обратившись в Службу поддержки ООО «КРИТ» по адресу [email protected] или по телефону +7 (495) 676 4311 .
5.3. Для того, чтобы отказаться от получения новостных рассылок, нажмите на соответствующую ссылку внизу письма.
6. Подтверждение Соглашения:
6.1. Пользователь вправе отказаться от подтверждения настоящего Соглашения, в случае если какое-либо его условие является для Пользователя неприемлемым.
6.2. Пользователь подтверждает, что его принятие Соглашения (отметка чекбокса «Принимаю Пользовательское Соглашение») означает полное согласие Пользователя со всеми его условиями без исключения. В том числе, Пользователь, принимая настоящее Соглашение, дает свое согласие ООО «КРИТ» на получение информации о специальных предложениях, о новых товарах и рекламных акциях по сетям электросвязи и по почтовой связи (включая, но не ограничиваясь: SMS-рассылки, e-mail-рассылки) и обработку своих персональных данных посредством сбора, записи, систематизации, накопления, хранения, уточнения, извлечения, использования, осуществляемую с использованием средств автоматизации, в том числе в информационно- телекоммуникационных сетях, или без использования таких средств в целях организации направления мне специальных предложений, информации о новых товарах и рекламных акциях, обработки моих запросов и обращений.
6.3. Указанное согласие Пользователя с условиями Соглашения, в том числе порядком обработки персональной информации, действует 5 лет с автоматической пролонгацией, если оно не было отозвано в соответствии со статьей 9 Федерального закона от 27.07.2006 № 152-ФЗ «О персональных данных».
7. Изменение Соглашения о конфиденциальности:
7.1. ООО «КРИТ» имеет право вносить изменения в настоящее Соглашение о конфиденциальности. При внесении изменений в актуальной редакции указывается дата последнего обновления. Новая редакция Соглашения вступает в силу с момента ее размещения, если иное не предусмотрено новой редакцией Соглашения. Действующая редакция всегда находится на настоящей странице.
8. Обратная связь. Вопросы и предложения:
8.1. Все предложения или вопросы по поводу настоящего Соглашения следует сообщать в Службу клиентской поддержки ООО «КРИТ» [email protected], либо по адресу: город Москва, Остаповский проезд, д.18, с.2. Работа службы поддержки с 10:00-18:00 часов по Московскому времени.

Как использовать растушевку |

Пень для смешивания или бумажный пень — это палочка из плотно скрученной мягкой бумаги с двумя заостренными концами. Они используются для смешивания, размазывания или размазывания графита, древесного угля или подобных сред. Они действительно хорошо работают для смешивания больших участков (с использованием стороны) и даже небольших участков (при использовании кончика), которые требуют детализации и позволяют вам иметь больший контроль, чем другие инструменты смешивания, такие как ватные палочки. Многие путают смешивание пней с лепешками.

Что такое лепешка? Они также сделаны из рулонной бумаги, однако из-за более острого наконечника они могут смешивать даже более узкие пространства, где требуется высокий уровень точности.

Наконечник может разрушиться при слишком сильном давлении. Можно использовать зубочистку или скрепку, чтобы вытолкнуть кончик обратно.

Сторона лепешки не будет плавно переходить, но она создает очень интересные текстуры, напоминающие, например, траву или матовый металл.

Мне лично нравится смешивать пни с древесным углем, потому что он так красиво распределяет среду. Для рисунков графитом я в основном использую его для темных участков рисунка. Это экономит много времени при смешивании и растушевке одежды и фона.

Различные методы использования растушевки

Размытие:

Перетащите заглушку, чтобы размазать различные элементы вашего рисунка. Вы можете использовать небольшие круговые движения, чтобы создавать интересные узоры на таких вещах, как кусты и деревья.

Оттенок:
Нарисуйте несколько плотных каракулей в небольшом углу куска бумаги и нанесите графит на бумажный пень. При необходимости удалите излишки графита, потерев им чистую поверхность бумаги, прежде чем использовать его на своем рисунке.Легкими штрихами нанесите графит на свой портрет. Сохраняйте направление в соответствии с вашим общим рисунком.


Смешивание:
Используйте чистую растушевку, чтобы слегка толкать графит на вашем рисунке вперед и назад, пока тона не смешаются друг с другом. Если вы боитесь сделать это, используйте очень небольшое давление (хотя на растушевку уйдет больше времени).

Значения освещенности: Всегда используйте чистую растушевку при смешивании значений освещенности. Возможно, вам придется отшлифовать его несколько раз в процессе смешивания, чтобы он оставался чистым.Обычно я использую папиросную бумагу для самых светлых участков портрета.

Темные значения: Если вы пытаетесь добиться действительно темных оттенков, вам поможет растушевка. Вы заметите, что при закрашивании между графитом есть крошечные маленькие белые точки. Эти маленькие бороздки на бумаге действительно заметны при добавлении темных оттенков. Использование пня для растушевки растянет графит и заполнит канавки, чтобы придать рисунку гладкость.

Если вы заметили много черных точек на своем рисунке до и / или после использования растушевки, удалите их одну за другой с помощью замешанного ластика.Нажмите здесь, чтобы узнать, как пользоваться ластиком.

Как очистить растушевку

Когда кончик растушевки становится слишком тусклым или грязным, вы можете заточить его с помощью точилки для наждачной бумаги, которая обычно идет в комплекте с пнем, если вы покупаете его в пакет. Заточив бумажный пень, вы заметите, что он становится немного нечетким. Мне лично это нравится, и я буду использовать его, чтобы смешать более светлые области моего портрета, используя очень небольшое давление.Вы также можете использовать пилочку для ногтей или нож для резки коробок. Но будь осторожен!
Я рекомендую иметь выделенные культя для темных, средних и светлых оттенков, чтобы не чистить культю несколько раз для одного портрета.

Как сделать инструмент для смешивания

Преимущество создания собственного инструмента для смешивания состоит в том, что вы можете настроить тип бумаги и уровень мягкости.

Альтернативы культям и лепешкам

Ткань: Ткани отлично подходят для светлых или средних тонов.Но они не подходят для темных оттенков, потому что большая часть вашего графита перейдет на ткань, что сделает эти более темные значения практически невозможными. Вот несколько способов растушевки с помощью папиросной бумаги:

  • Сложите ткань пополам, а затем еще раз пополам. Сложите его в виде треугольника один или два раза, пока не получите острый угол, который будет относительно жестким. Отлично подходит для ограниченного пространства!
  • Оберните салфетку вокруг пальца, стараясь собрать ткань сверху, чтобы случайно не испачкать другие части рисунка.
  • Сделайте шарик из ткани и заверните его в другую ткань. Это похоже на предыдущий, за исключением того, что вы можете растушевать большую область.

Кисть для макияжа или краски: Подходит для растушевки светлых участков. Моя любимая кисть — S60 Flat Shader от Роберта Симмонса. Щетинки достаточно жесткие, чтобы кисть не расширялась слишком сильно при нажатии, она очень мягкая, а углы кисти идеально подходят для проникновения в ограниченное пространство.

Q-Tip: Подходит для больших площадей, но не так хорош для тесных пространств, если вы не раскатываете вату до тонкого кончика.Возможно, вам будет сложно стереть области, на которых вы использовали ватную палочку. Особенно, если ватная палочка жесткая. Не можете найти мягкие ватные палочки? Чистыми руками / ногтями взбейте вату, потянув за нее в разных направлениях.

Замша: Замша изготовлена ​​из мягкой кожи и идеально подходит для смешивания угля и пастели. Не для детальной работы. Я не пробовал ни одного, но слышал о них удивительные вещи.

Палец: Использование пальца для растушевки портрета — большой запрет, потому что натуральные масла с вашей кожи могут прилипать к графиту, что затрудняет стирание этой области.Если вам абсолютно необходимо использовать палец для растушевки, обязательно тщательно очистите его, используя ткань / салфетку, впитывающую масло / жир.

Надеюсь, вам понравилось это руководство! Щелкните здесь , если хотите узнать, как пользоваться ластиком!

Дарлин создала RFA в 2013 году с целью поделиться простыми, но подробными уроками рисования с другими художниками во всемирной паутине. Она художник-самоучка карандашного портрета и ютубер.

Основные расходные материалы SEM для SEM Thermo Scientific / FEI

Обе стороны ленты покрыты толстым проводящим клеем (проводящая внутренняя пленка составляет 35 мкм, а толщина клей по 45 мкм с каждой стороны, всего 125 мкм [5 мил]) с белой подкладкой.Двойной адгезионная и проводящая конструкция позволяет быстро монтировать образцы без использования жидких или коллоидных клеев.

Лента относительно твердая, непористая и не впитывает небольшие образцы. Разнообразие ширины позволяет эффективное применение для различных размеров поверхностей для крепления образцов. Толщина 0,16 мм. Доступен в шести вариантах ширины. Может использоваться при температуре до -20 ° C (-4 ° F) и максимальной температуре 60 ° C (140 ° F). Доступны размеры 5, 8, 12, 20, 25 и 50 мм Ш x 20 м Д (0.19, 0,31, 0,47, 0,79, 0,98 и 1,96 дюйма x 21,8 ярда). Диаметр сердечника составляет 76 мм (3 дюйма). Крепления для SEM не входят в комплект.

Prod # Описание Агрегат Цена Заказ / предложение
16073-5 NEW Углеродная лента, 5 мм Ш x 20 м Д каждый $ 28,00
16073 Углеродная лента, 8 мм x 20 м каждый 33.00
16073-1 Углеродная лента, 12 мм Ш x 20 м Д каждый 45,45
16073-2 Углеродная лента, 20 мм Ш x 20 м Д каждый 67,25
16073-4 Углеродная лента, 25 мм Ш x 20 м Д каждый 89.50
16073-3 Углеродная лента, 50 мм Ш x 20 м Д каждый 134,55

Как приготовить тортильон (палочка для смешивания)

Ким «Горди» Карвер в «Уроки рисования»> Советы по рисованию

Я использую карандаши Prismacolor Pencils , лот . Цвета яркие и прозрачные, когда я использую лепешку для их смешивания, позволяя цветам под ними просвечивать.Перебрав на протяжении многих лет довольно много лепешек, купленных в магазине, я решил сделать свои собственные. Вот мой процесс.

Как приготовить тортильон

Во-первых, я всегда использую шаблон. Вы можете увидеть это внизу справа. На нем показаны размеры, которыми должна быть бумага для лепешек (6 дюймов в высоту и 3 дюйма в ширину).

Быстрое объявление — EmptyEasel создала более быстрый и простой способ для художников иметь собственный сайт об искусстве. Щелкните здесь, чтобы узнать больше и получить собственный простой сайт с искусством!

Бумага слева помечена по моему шаблону и готова к резке.После двух разрезов он готов к раскатыванию.

Когда вы скручиваете лепешку, вы не начинаете скручивать бумагу. Вместо этого вы начинаете с фолда. Так что сделайте небольшую складку в углу (как показано ниже).

Затем сложите эти первые пополам еще два или три раза, чтобы получилась плотная остроконечная «полоска» бумаги, по которой можно начать скручивать оставшуюся часть бумаги.

Когда вы начнете катить, держите бумагу под углом, чтобы острие оставалось маленьким.Если угол недостаточно велик, конец не дойдет до точки.

Когда вы закончите сворачивать бумагу, закрепите ее скотчем. Затем вырежьте еще один лист бумаги по шаблону лепешки. Возьмите свернутую лепешку и поместите ее на один конец второго отрезанного куска (см. Ниже).

Вы будете катать первую лепешку во втором листе бумаги, чтобы последняя лепешка стала немного толще и с ней было легче обращаться. Я использую крошечный кусок ленты, чтобы закрепить угол второго листа бумаги, прежде чем я начну его сворачивать.

Когда вы закончите скручивать две части вместе, это должно выглядеть так:

Используйте последний кусок ленты, чтобы закрепить готовую лепешку. Теперь все готово!

ПРИМЕЧАНИЕ. Иногда я использую мелкую наждачную бумагу или ластик, чтобы кончик тортильона оставался чистым во время его использования. Это просто зависит от того, сколько цветов вы хотите смешивать.

Наслаждайтесь!

ПОЛУЧИТЬ ЛИСТНИК В СВОЕМ ЯЩИКЕ

Мы будем отправлять вам статьи и учебные пособия сразу после их публикации, чтобы вы не пропустили ни одной публикации! Отпишитесь здесь в любое время.

ПРИМЕЧАНИЕ. Вас также может заинтересовать пошаговое руководство по рисованию EE для художников. Нажмите ниже, чтобы узнать больше!

Этот пост может содержать партнерские ссылки.

Упрощенный чертеж конструкции шлейфа на 1 нс с кварцем (плавленый …

Контекст 1

… кабели, возбуждение моды H меньше. Из-за быстрого затухания и из-за его природы режим H 11 не появляется как сигнал напряжения на выходном резисторе 50.Возникающие в результате дополнительные высокочастотные потери из-за режима ТЕМ, однако, влияют на выходной сигнал, в целом приводя к увеличению времени затухания, как мы увидим. В попытке улучшить время подъема и спада устройства рассматривается несколько модификаций конструкции заглушки. Сначала исправьте заглушку, как описано ранее и показано на рис. 1 (а). Для сравнения рассмотрен односторонний прибор на базе GR-874 без коррекции [Рис. 1 (б)]. Также модификация с двумя диаметрально расположенными заглушками 50 ⍀ 7 по габаритам ГР-874 [рис.1 (c)], а также воздуховод меньшего диаметра с d = 1 мм и D = 2,3 мм 1 c. Для скорректированного устройства 1a расчеты показывают для всех ступеней возбуждения точно такой же выходной импульс, независимо от обмена входными и выходными сигналами устройства. Асимметрия в геометрии (коррекция, ближайшая к входу или выходу, соответственно) не оказывает никакого влияния, как показано на рис. 2, кривые a1 и a2. Этот результат расчета подтверждается измерениями на реальном устройстве, показанном на рис. 3, кривые а1 и а2. Однако асимметрия проявляется во временной структуре отраженного сигнала, а также в импульсах электрического поля, измеренных на полпути вверх по шлейфу в плоскости Т-образного сечения, на входной и выходной стороне соответственно E i и E o .Коррекция длиной 1 см (короче, чем длина волны 21 и 52 мм наивысшей частоты возбуждения для шагов нарастания 20 и 50 пс соответственно) приводит только к общему изменению формы выходного импульса. Неисправленное устройство на рис. 1 (b) показывает пик на вершине подъема и провал после спада в расчетах на рис. 2, кривая (b). Аналогичные эффекты видны при измерении на рис. 3, кривая (б). В нашем приложении для переключения излучения смещенного катода ускорителя для импульсного электронного пучка функционируют только быстрое нарастание и затухание, при условии, что среднее пиковое напряжение достаточно велико, а модуляция в верхней части импульса и в базовой линии относительно маленький, чтобы не мешать, соответственно, «открытому» или «закрытому» состоянию для эмиссии электронов из катода с заземленной сеткой пушки.Постоянное напряжение смещения для блокировки нежелательной фоновой электронной эмиссии составляет +200 В на катоде относительно сетки. Для наложенного короткого импульса 500 В положительные (вверх) отклонения на «вершине» и отрицательные (вниз) отклонения на базовой линии должны оставаться в пределах 20% от пикового значения. Возникновение и распад неисправного устройства происходит быстрее, чем исправленного. Поэтому мы решили пересмотреть конструкцию и использовать форму, показанную на рис. 1 (b). Модификация 1 (c) с двумя противоположными 50 ⍀ штырями 7 в виде креста дает в расчетах, кривая 2 (c), более равномерный подъем и затухание и менее затухающие колебания после подъема и спада.Эта «перекрестная» модификация 1 ͑ c Ј ͒ с меньшим диаметром для D и d соответственно 2,3 и 1 мм дает в расчетах идеальный импульс с практически полным отсутствием звона после подъема и спада соответственно для ступеньки. с временем нарастания 20 и 50 пс. Для шага по времени нарастания 50 пс результат показан на кривой 2 ͑ c Ј. Конструкция 1 (c) с увеличенным размером GR874 дает больше звона, особенно при затухании, для возбуждения с временем нарастания 50 пс. При возбуждении с временем нарастания 20 пс звон увеличивается (в доказательстве не показано).Это согласуется с большим преобразованием режима ͑ H 11 ͒. Время нарастания 10–90%, где 0% и 100% — это уровень без звона, иногда может быть короче, чем время нарастания импульса возбуждения из-за сильного выброса. В Таблице I представлен обзор расчетных времен нарастания и затухания, t r и t d, для различных модификаций для шагов возбуждения с временем нарастания 20 и 50 пс. Для тонкой крестообразной конструкции 1 ͑ c ͒ времена нарастания и затухания близки друг к другу, а также к времени нарастания соответствующей ступени возбуждения.Интересные качества модификаций (c) и ͑ c Ј ͒ относительно t r и t d очевидны. По причинам, упомянутым ранее, и по простоте конструкции мы практически ограничены T-устройствами размера GR874. Однако в результате настоящего анализа прежняя коррекция выброса нарастания импульса, как в модификации 1 (a) 3, больше не считается улучшением. Из-за «избыточной коррекции» для звонка времени нарастания в модификации 1 (a) значение 100% после временного шага нарастания 50 пс достигается только примерно через 150 пс (Рис.2.1а). Таким образом, мы получили здесь увеличение на 10–80%, равное 43,4 * пс, где звездочка добавлена, чтобы отличить это значение от обычного значения 10–90%. Для сравнения относительного наклона рассчитано виртуальное 10% –90% tr 9/8 43,4 = 48,8 пс, которое указано в скобках в таблице I. Для устройства 1 нс с кварцевым диэлектриком рассчитана конструкция, показанная на рис. и сделал. Результаты трехмерного расчета с t r = 42,3 пс и t d = 70,5 пс, а также измерения реального устройства с t r = 46.6 пс и t d = 74,2 пс показаны на рис. 5, кривые (а) и (б) соответственно. Что касается технических проблем при практической реализации, то согласие рассчитанного и измеренного отклика очень хорошее. Разница в длительности импульса 27,6 пс между расчетным и измеренным импульсом, вероятно, связана с разницей между относительной диэлектрической проницаемостью, использованной для кварца в расчетах (3,86), и реальной величиной. Было обнаружено, что практический результат удовлетворяет требованиям и был включен в модифицированную версию переключателя, а затем в терминал ускорителя.В результате расчетов трехмерного моделирования нашего субнаносекундного импульсного генератора, подтвержденных измерениями, мы обнаружили, что характеристики конструкции можно улучшить несколькими способами. Отказ от ранее применявшейся коррекции перерегулирования времени нарастания дает улучшение времени нарастания и спада. Время затухания все еще значительно больше, чем время нарастания возбуждающей ступеньки. Это становится еще более значительным при более коротком времени нарастания ступени из-за увеличения потерь при преобразовании мод. Дальнейшее улучшение может быть достигнуто за счет конструкции симметричного поперечного устройства и даже большего за счет уменьшения диаметра.Это, однако, усложняет механическую конструкцию, увеличивает размер устройства, требует очень высокой точности и качества контакта механической коммутационной системы и снижает способность выдерживать напряжение для импульсных напряжений до 1,5 кВ. Однако в нашей практической ситуации с временем нарастания около 50 пс результаты для устройства GR874 T являются приемлемыми. Расчеты распространения трехмерного поля являются эффективным инструментом для экономии затрат на проектирование для (будущих) новых разработок, как показано в случае нагруженного кварцем шлейфа для генерации плоской вершины 1 нс…

Зарисовка перьевой ручкой, часть 7: Ручки с переменными линиями 2

Добро пожаловать в заключительную часть моей текущей серии эскизов перьевой ручкой, где я расскажу о своей второй любимой ручке и многом другом!


Если вы это пропустили, в Части 6 я представил типы перьев, которые дают хорошие вариации линий, и специально рассмотрел гибкие перья и ручки с кончиками кистей. Теперь я хочу взглянуть на каллиграфические перья — огрызок, параллель и край. Я также буду иметь в виду эти термины — угол пера, угол пера, наклон пера и давление, — которые были объяснены в Части 6.


Эти три типа каллиграфических перьев имеют разный дизайн, что приводит к различным методам рисования. Чем больше вы понимаете о каждой ручке, тем больше от нее вы можете получить.


Наконечники для каллиграфии — Lamy Joy

Текущая прейскурантная цена * ~ 28-36 долларов США
Полный ассортимент в Goulet Pens здесь
Special ‘Liz Steel Packaged Set’, включая каллиграфическое перо и стандартное перо здесь

Что ж, вы все уже знаете, что я полностью зависим от использования моего White Joy для рисования, но это со стандартным наконечником, а не с наконечником для каллиграфии, который поставляется с пером.Есть много других марок каллиграфических ручек / перьев, и Goulet изготавливает свои собственные ручки, которые могут поместиться в различные ручки, включая Noodlers Konrad или Ahab (видео, объясняющее это здесь). Поэтому, хотя я сфотографировал свои Joys (Black Joy и AL Joy), мои комментарии относятся к любой марке наконечников.

Конические наконечники предназначены для использования таким образом, чтобы весь край наконечника касался бумаги. Если вы наклоните перо, прорезь (где выходят чернила) не коснется страницы, в результате чего линии не останется! Но если вы измените угол наклона кончика по отношению к направлению штрихов, которые вы рисуете, толщина линии будет меняться.


Понимание взаимосвязи между углом наклона наконечника и направлением хода является ключом к использованию наконечника наконечника. И действительно захватывающая часть происходит, когда вы рисуете изогнутую линию — вы получите красивую «каллиграфическую» вариацию, ничего не делая! Я знаю, что для многих это довольно очевидно, но иногда напоминание об основных принципах действительно может открыть ваш разум для новых возможностей.

Итак, вы можете взять перо для каллиграфии и просто рисовать как обычно, и вы получите несколько прекрасных разнообразных линий.Однако, если вы хотите контролировать, какие линии являются толстыми, а какие тонкими, вам нужно более осознанно относиться к углам кончика, например. измените положение ручки на боковую и потяните за кончик страницы по горизонтали, чтобы получилась широкая горизонтальная позиция.


Мне нравится использовать размер 1.1 или 1.5. но я предпочитаю 1.1, так как я тоже могу нормально писать с ним. Но какой размер пера вам подойдет, зависит от того, какой толщины вы хотите получить линии. Вот небольшое сравнение, которое я провел на днях утром, ожидая кофе.

Основное ограничение при использовании острия — получение однородной тонкой линии для чего-либо, кроме прямой линии… и здесь параллельное перо может пригодиться.


Параллельное перо для каллиграфии — Pilot Parallel Pen

Текущая прейскурантная цена * ~ $ 10
Полный ассортимент в Goulet Pens здесь

Pilot Parallel — очень крутая ручка, в которой перо помещается между двумя параллельными пластинами. Большим преимуществом рисования является то, что вы можете рисовать на углу наконечника и получать четкую четкую линию, поскольку чернила выходят из угла наконечника точно так же, как и из центра.


Теперь я мог бы сделать пример с 1,5-миллиметровым параллельным пером, чтобы у вас было полезное сравнение с заглушкой… но вместо этого я провел тест пера с 3,8-миллиметровым пером, который дает мне очень четкие тонкие линии и сумасшедшую ширину. удары. По какой-то причине этот размер Parallel Pen делает это за меня — не сложная причина, но кажется правильным.


Если я не буду осторожен с положением / наклоном пера, я могу получить несколько сумасшедших линий — эй, зачем быть осторожным — эти линии прекрасны! Таким образом, эта параллельная ручка этого размера дает мне отличные тонкие линии, отличные широкие мазки, сумасшедшие случайные линии и не так много между ними.

ОБНОВЛЕНИЕ

: Как я мог не упомянуть об этом изначально … Одна из ОЧЕНЬ крутых особенностей ручки Pilot Parallel — это способ ее преобразования в «сложенную ручку». Посмотрите это видео от Parkablogs — может быть, мне чем-нибудь заняться во время рождественских каникул

.


Я впервые купил эту ручку после того, как несколько лет назад увидел замечательную работу моего друга Джосу Марото, но в последнее время ею пренебрегли. Думаю, я еще вернусь к его использованию, потому что мне нравятся драматические эффекты, которые он создает. Вот сравнение с некоторыми другими перьями (щелкните, чтобы увеличить).


Fude (гнутая каллиграфия) Перо

Это мои любимые ручки с изменяемой линией, и если бы у меня было только 2 ручки, это были бы мои White Joy и мой Green Sailor, но я расскажу о дизайне fude-пера в целом, прежде чем рассматривать различные варианты ручек.


Наконечник fude изогнут вверх для создания кончика клиновидной формы (как показано на схеме выше), и основной принцип заключается в том, что изменение угла наклона пера приведет к изменению толщины. Тонких линий можно добиться, держа ручку вертикально и используя кончик.Чем меньше угол наклона пера, тем толще линия, потому что на странице остается больше клина. Самый толстый штрих достигается при перетаскивании кончика вбок. Как и в случае со стандартным пером, вы можете получить еще более тонкие линии, рисуя пером вверх ногами.


В пределах одного изогнутого штриха не так много каллиграфических вариаций (от толстого к тонкому), как у заглушки или параллельного наконечника, но это означает, что легко получить достаточно равномерную толщину, что удобно для рисования. Мне интересно узнать, смогу ли я добиться каллиграфических вариаций, изменив угол пера одним движением — на данный момент это движение пера немного сложно!

Перья

Fude имеют тенденцию оставлять красивую капельку чернил в конце мазка, и это особенно характерно для ручек Sailor из-за меньшего потока чернил.

Использование перья fude предполагает освоение совершенно другого движения руки по сравнению с другими перьями — одного из изменения угла наклона пера в зависимости от толщины линии, которую вы хотите получить. Удивительно. Я считаю, что это более интуитивно для меня, чем увеличение давления, как с гибким пером. Однако одна интересная особенность моего собственного использования перья fude заключается в том, что поскольку мой естественный угол пера составляет 45 градусов, я получаю эскизы с более толстыми линиями, чем обычно. Меня это не беспокоит, я люблю рисунки тушью, но они намного тяжелее! Рисование с более вертикальным углом пера просто не является инстинктивным для моего свободного стиля рисования — подробнее об этом в конце.


Так как же fude по сравнению с flex?
Я обнаружил, что фуд-ручка с выразительными отметками (вызванными затенением и бусинками в конце мазков) и большим разбросом по ширине лучше подходит для моих сильных быстрых архитектурных линий, чем гибкое перо. Когда я использую гибкое перо, я чувствую необходимость замедлить темп, и это действительно не подходит моим линиям, особенно когда я рисую архитектуру. Возможно, другой предмет с более изогнутыми линиями был бы другим.На данный момент лучший способ использовать флекс — это рисовать непрерывной линией, которая, кажется, позволяет мне лучше реагировать на давление.

Хорошо, теперь о различных вариантах пера…

Ручки Hero and Duke

Цена ориентировочная: от 5 долларов на ebay или Amazon.
Искать «Bent nib»

Использование тонкого перья для набросков привлекло мое внимание благодаря Urban Sketchers в Сингапуре — они в основном используют ручки Hero или Duke.Эти ручки сделаны в Китае, они очень доступны, но качество может быть неоднородным, но у меня не было проблем ни с одним из них. Их легко найти на ebay или Amazon. Все эти ручки имеют перья с переворотом на 55 градусов — чем больше переворот, тем толще линия.


Две самые популярные модели — это модели M86 и 578. M86 — одна из самых легких ручек Hero (это по-прежнему прочная ручка), и, хотя я очень чувствителен к весу ручки, я считаю, что коническая конструкция удобно лежит в моей руке.

Перо Hero 578 (а не 576, судя по моему почерку!) Имеет больший наконечник (больше вариаций!), Но гораздо тяжелее. Мне очень нравится перо в этой ручке!


Duke 209 — гораздо более легкая ручка, и наиболее популярной является модель из нержавеющей стали, которую, как я обнаружил, было очень скользко держать. Мне удалось найти эту черную версию на eBay, и, поскольку я часто держу ручку в секции ствола, ее гораздо удобнее использовать. Ходят слухи, что качество ручек Duke лучше, чем ручек Hero, но, пожалуйста, дайте мне знать, если у вас другой опыт.

Я нечасто пользовался этой ручкой, но струйка отличная, а перо очень гладкое.

Существует также ручка Duke 551 Confucius Compound Art Pen с огромным переворотом к кончику (о, ах!), Но корпус ручки массивный и очень тяжелый, поэтому для меня это просто не вариант — если бы я мог найти легкую ручку, чтобы положить это закусываю я бы!


Основная проблема с ручками Hero для меня — это просто вес ручки, поэтому я остановился на версии Sailor.
Тем не менее, Кэти Джонсон недавно напомнила мне, что она кладет перо героя внутрь Noodler’s Nib Creaper (подробности и шаг за шагом здесь, здесь и здесь), поэтому я только что сделала это вчера и очень рада, что попробую!

Чтобы узнать больше о различных ручках Fude, см. Сравнение Парки
Короткое видео Кэти Джонсон с некоторыми отметками

Ручки Sailor Fude

Ориентировочная цена: от 10 долларов на Амазоне здесь или здесь

У моряков есть несколько разных ручек с фуд-перьями:

  • Моя первая перьевая ручка — ссылка на обзор Parkablog
  • Перьевая ручка Sailor Profit Fude De Mannen — ссылка на обзор Тины Коямы.Это была первая ручка Sailor Pen, которую я купил, но не включил ее, так как у нее такое же перо, как у Green Sailor.
  • Sailor Fude de Mannen 45 градусов — Синий
  • Sailor Fude de Mannen, 55 градусов, зеленый
  • Есть еще версия с золотым пером… вздох! Я не собираюсь делать никаких дальнейших заявлений по этому поводу, но подожду, пока Тина добавит что-нибудь об этом в разделе комментариев!


Ручка Sailor намного легче по весу и имеет красивый длинный ствол. Не только из соображений комфорта, но я чувствую, что более легкая ручка делает мои штрихи более свободными! Это основная причина, по которой я предпочитаю Sailor Hero или Duke.


Ручки Sailor не кажутся такими гладкими и не так хорошо растекаются, как ручки Hero / Duke. Парка в приведенном выше обзоре демонстрирует это, и, честно говоря, у меня изначально были серьезные проблемы с тем, чтобы заставить мой Green Sailor работать. В то время я использовал пуленепробиваемые чернила Noodlers и решил просто укусить пулю и начать использовать ручку, даже если она не давала мне четких линий. В итоге мне очень понравились эти выразительные линии попаданий и промахов, как вы можете видеть на приведенном выше эскизе Пенанга (щелкните изображение, чтобы увеличить).Однако после того, как я заменил Noodlers чернилами De Atramentis Document, ручка просто начала красиво течь — это было потрясающе, какое изменение сделали чернила! Впоследствии я приобрел еще несколько матросских ручек, и они отлично работали в первый день, наполненные De Atramentis.

Контролируемый поток чернил через устройство подачи приводит к появлению линий с большим количеством затемненных и темных бликов в конце каждого штриха, т.е. черные туши более полупрозрачны — линии быстро сохнут! Для меня это не имеет большого значения — на самом деле я ОБОЖАЮ вариации чернил, поскольку они делают линии живыми и выразительными.

Перо изогнуто сильнее, чем ручки Hero и Duke — влияет ли это на текучесть и качество лески?

Sailor может иметь перо под 45 градусов, что позволяет создавать более тонкие линии. На сегодняшний день я предпочитаю работать с углом 55 градусов, но я собираюсь вернуться к 45 градусам в следующем месяце или около того, чтобы посмотреть, как этот угол влияет на мои варианты. Моя первоначальная мысль заключалась в том, что это поможет сделать «нормальную» линию в фюдовых зарисовках менее тяжелой… но об этом позже!


Подача расположена близко к изгибу наконечника, что означает, что если вы используете перо под небольшим углом, вы можете получить лишнюю линию из ленты.Это очень раздражает, но я редко замечаю это, когда делаю наброски с пером 55 градусов — похоже, это больше проблема с 45 градусом и в основном только когда я делаю пробные рисунки или пишу. Вчера я решил вытащить перо, подать и отрегулировать положение подачи, чтобы этого не происходило, но это могло повлиять на поток, поэтому я буду держать вас в курсе.

Итак, на бумаге ручки Sailor не выглядят так хорошо, как Hero или Dukes … но, честно говоря, они отлично работают для меня, и я просто обожаю своего Green Sailor! Duke 209, вероятно, лучший вариант, но я очень хочу услышать рекомендации других людей! Я знаю, что многие из моих азиатских друзей из USK знают по этой теме намного больше, чем я… но я надеюсь, что то, что я знаю из моего личного опыта, мне пригодилось.

Также есть много других модных перьев, которые я мог бы изучить (в том числе King of Pens за 3600 австралийских долларов, с которым я играл ранее в этом году — нет, только в шутку!), Но те, которые я включил, являются самыми популярными среди моих зарисовки друзей. Конечно, у меня есть список еще нескольких ручек, которые нужно протестировать в следующем году!

Эта серия стала несколько более сложной, чем я планировал изначально — как и любой Liz-проект! Фактически, подготовка этих сообщений стала сродни тому, что я делаю для своих онлайн-курсов SketchingNow.Я потратил много времени на размышления о ручках и линиях и пытался копнуть глубже, чтобы лучше понять варианты линий. Это было так весело!

Несколько личных деликатесов

Итак, в завершение я просто хочу поделиться некоторыми мыслями, которые действительно кристаллизовались для меня при подготовке этой серии, и некоторыми вещами, которые я хочу исследовать дальше в своей собственной работе в 2016 году.

  • Ой! Новое понимание того, как мне нравится струйка чернил по бумаге (я не упоминал об этом после части 2).
  • Что касается жидкой природы чернил, мне напомнили о том, как мало давления мне нужно приложить, чтобы нарисовать линию — просто прикоснитесь к странице и дайте чернилам течь!
  • Разъяснение двух видов вариации линии (вариация одного удара по отношению к следующему и вариация внутри самого штриха) заставило меня понять, что я больше сосредотачивался на первом виде, поэтому теперь хочу более серьезно относиться ко второму .Это связано с замечательными идеями, которые я почерпнул из семинара Мелани Рейм в Сингапуре. Я действительно хочу больше исследовать каллиграфические мазки.
  • Я напомнил себе, сколько вариаций можно получить в стандартном «базовом» наконечнике пера — действительно ли я получаю максимум от своего White Joy?
  • Я хочу и дальше использовать гибкие перья и добавить возможность регулировать давление при каждом штрихе в свой репертуар.
  • Перья
  • Fude по-прежнему являются моими любимыми «выразительными» перьями, но я хочу больше регулировать угол наклона пера, когда рисую, чтобы получить больше вариаций в каждом штрихе и дать 45-градусному перу серьезную тренировку!
  • И, наконец, я серьезно хочу лучше ухаживать за своими ручками.Я понял, насколько лучше они работают после очистки (какой сюрприз), поэтому я хочу работать над реалистичной стратегией очистки.

В любом случае, мне кажется, что я только что заложил основу для дальнейших исследований чудесного мира рисования перьевой ручкой! Большое вам спасибо за то, что вы следили за мной, и я хотел бы услышать, что вы хотели бы узнать дальше!

И мой последний совет для всех вас:

Не беспокойтесь о покупке «идеальной» ручки — просто возьмите ту, которая у вас есть (хорошенько почистите, если она нужна), и начните ею пользоваться!

Пусть чернила начнут течь и начнут строить с ними отношения.Научитесь любить свое перо, потому что, когда оно становится продолжением вас, ваша работа может начать вытекать из вас более свободно.


Когда у вас будет перьевая ручка, вам нужно будет начать рисовать ею!
Если вы хотите изучить основы и приступить к рисованию городских эскизов, ознакомьтесь с моим онлайн-курсом Foundations .


Подпишитесь на мой список рассылки для моих ежемесячных информационных бюллетеней, чтобы получать первые новости о новых курсах и очных семинарах в Австралии (и за границей!)


Кажется, мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Вы действительно нуждаетесь в смешивании пней?

Вам действительно нужны все эти инструменты для смешивания при рисовании графитом?

Некоторые люди настолько зависимы от смешивания пней (и лепешек), что даже не попытаются нарисовать без них.Многие начинающие художники просто злоупотребляют ими, и во многих ситуациях они даже не нужны. Когда смешивающие пни используются слишком часто или когда они не нужны, полученный рисунок может выглядеть грязным и незавершенным.

Но если смешать пни правильно и в нужных ситуациях, результат может быть очень реалистичным и реалистичным.

Так они вам нужны? Ответ и да и нет». В основном это зависит от двух важных факторов:

  • Поверхность бумаги.
  • Текстура предмета.

Когда следует использовать растушевку

Часто бывает необходимо использовать растушевку. Например, если поверхность объекта гладкая, а текстура бумаги просто не может создать необходимую текстуру, следует использовать растушевку. На рисунке ниже растушевка используется для создания гладкой текстуры, имитирующей поверхность кожи.

Растушевка также способствовала созданию иллюзии текстуры кожи на этом портретном рисунке…

В обоих случаях текстура кожи определила, требуется ли смешивающая культя.Мы не решались использовать пень для смешивания, пока не увидели, что это необходимо.

Но мы также не должны предполагать, что только потому, что мы рисуем портрет или изображение, которое включает кожу, мы должны автоматически обращаться к инструменту смешивания.

На рисунке ниже мы создали портрет. Но поскольку бумага была такой гладкой, в растушевке не было необходимости. Нам удалось создать плавные переходы тона, просто регулируя давление на карандаш.

Учитывая текстуру бумаги

Как мы видим, текстура предмета играет важную роль в принятии решения о том, нужен ли растушевочный пень или нет.

Но текстура бумаги также играет важную роль в нашем процессе принятия решений. Фактически, мы часто решаем, с какой бумагой работать, исходя из фактуры объекта, который мы планируем изобразить.

Например, на первом изображении ниже (слева) мы работали на угольной бумаге, на которой нанесен грубый узор. Фактура бумаги помогла нам создать иллюзию текстуры кустов и деревьев. Понятно, что смешивания пней не потребовалось.

То же верно и для второго рисунка ниже (справа). Здесь снова текстура бумаги помогла нам получить текстуры, которые нам нужны. Было бы бессмысленно использовать растушевку на любом из этих рисунков.

В большинстве случаев сочетание текстуры объекта и текстуры бумаги определяет, следует ли использовать растушевку или нет.

В нашей недавней серии «Живых уроков» мы нарисовали слона в джунглях.Здесь снова были деревья и кусты в сцене, но угольная бумага была бы плохим выбором поверхности из-за всех деталей текстуры слона.

Вместо этого мы работали над более мягкой и гладкой поверхностью. В данном случае мы работали с бумагой Стоунхендж, которая состоит из 100% хлопка.

На снимке видны далекие деревья, покрытые дымной дымкой. Мы могли бы создать этот эффект, используя растушевку. Но поскольку бумага была такой мягкой, мы могли контролировать создаваемую текстуру, просто регулируя давление на карандаш.Мы создали «лучи света» с помощью ластика.

Избегая использования растушевки, мы сохранили наш рисунок чистым и последовательным. Однако нам все же удалось создать необходимые текстуры.

Как управлять графитом без пня

Дело в том, что есть метод, который мы можем использовать для достижения плавных переходов значений без использования растушевки. Имейте в виду, что даже несмотря на то, что эти методы полезны, все же будут моменты, когда потребуется инструмент смешивания для захвата текстуры вашего объекта.

Назовем эту технику «кружением». Этот метод — просто способ контролировать нанесение графита на поверхность для рисования. При правильном использовании он может помочь вам создать плавный переход и равномерное нанесение тона на рисунок. Если бумага достаточно гладкая, этот метод имитирует результаты, которые мы получаем с растушевкой. Но в отличие от растушевки, этот метод дает вам полный контроль над значением и полученной текстурой.

Вот как это работает…

Процесс очень простой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
