Помните сакраментальное: «Именно обувь делает женщину женщиной»? Основательно перефразировав, можно сказать: именно кухня любого размера является сердцем любой квартиры. Уютная атмосфера и ароматные запахи делают ее центром притяжения всей семьи. Но только в том случае, если там царит чистота, а обстановка радует своей эстетичностью и функциональностью. Речь в данном случае идет о кухонном гарнитуре и важности изначально сделать правильно чертеж и расстановку мебели.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело.

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:

• PRO-100 – считается одной из самых понятных и удобных в применении;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.

Графический 3D редактор, каковыми являются эти программы, избавит от долгого и тщательного вычерчивания будущих шкафчиков и тумбочек на бумаге. Несоблюдение точных размеров приведет в итоге к заставленному колченогими и косыми предметами помещению.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

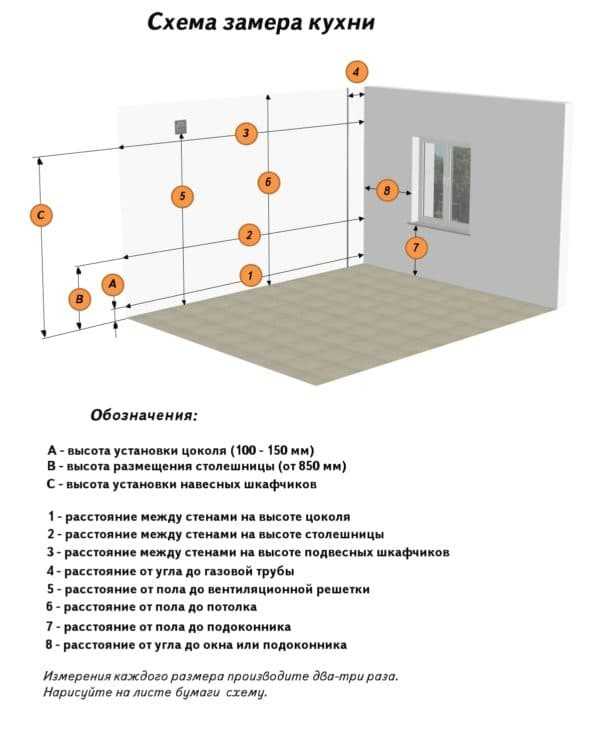

Снятие мерок

1. Измерить основные параметры помещения, учитывать не стандартные размеры.
2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
4. Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

1. Длина и ширина помещения.
2. Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Размещение бытовой техники

Один из важных этапов при создании эскиза – грамотное размещение крупной бытовой техники: плиты и духовки, холодильника, посудомоечной, стиральной машин, выбрать размеры мойки.

Необходимо соблюдать ряд непреложных правил. Холодильник не должен располагаться рядом с плитой, иначе он может выйти из строя раньше отведенного ему срока. Еще одно нежелательное соседство – плита и мойка. Они должны располагаться не ближе полуметра друг от друга. Брызги воды могут не только негативно сказаться на состоянии плиты, но и угодить в розетку, поэтому стоит рассмотреть вариант с выдвижными розетками для столешницы. А это уже грозит коротким замыканием и выходом из строя дорогостоящей кухонной техники.

Агрегаты для стирки и мытья посуды логично разместить в непосредственной близости от труб водоснабжения. Как выбрать мойку из искусственного камня можно узнать в данном материале.

Как расположить мебель

Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать маленький угловой гарнитур, но нужно точно подобрать размеры шкафов. Угловые кухни маленького размера позволяют максимально сэкономить пространство.

Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.

Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов проектов кухни. В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство.

Секции (модули)

Кухонный гарнитур – это конструкция, состоящая из секций:

• • 1. секции верхнего ряда;
    2. секции нижнего ряда;
    3. отдельные модули.

Верхний ряд – это навесные шкафы. Их параметры зависят от размеров кухни. Высота шкафов может варьироваться от 300-400 мм до метра. Глубина их соответствует размеру сушки для посуды и равна стандартным 300 мм
Параметры нижней секции должны быть удобны человеку, который чаще всего находится на кухне, соответствовать его росту. Как правило, высота столешницы от пола составляет 850 мм. Для человека нестандартных размеров применимы другие эргономические требования. Можно отойти от стандартных размеров в сторону их увеличения. В этом случае лучше выбирать кухню со встроенной бытовой техникой, так как ее легко разместить на комфортном для человека уровне.

Глубина нижней секции соответствует размеру столешницы. Как правило, она равна 600 мм, соответственно, глубина шкафов – на 50 мм меньше. На ширину секции влияет выбор фурнитуры. Как выбрать столешницу для кухни можно узнать в данной статье.

Вытяжка

От размеров подвесной вытяжки, располагаемой над плитой или под полками зависит ширина верхней секции. Минимальное расстояние от секции вытяжки до электроплиты – 700 мм, до газовой плиты – на 100 мм больше.

Расчет размеров кухонного шкафчика (глубина, ширина, высота)

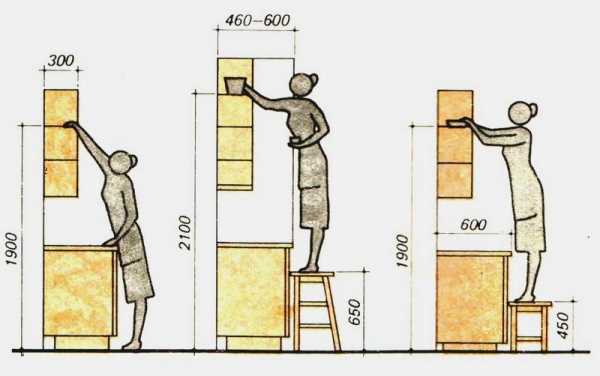

При расчете размеров кухонных шкафчиков следует учитывать следующие нюансы. Наиболее эргономичная высота расположения навесных полок над столешницей – не больше 100-110 мм.

Для человека более внушительного роста можно прибавить с десяток миллиметров. Минимально допустимая высота нижней полки – около 450 – 500 мм. В противном случае будет затруднен доступ ко всей поверхности столешницы. Стандартная высота нижней секции (напольных шкафов) – 850-900 мм. Этот размер соответствует стандартным параметрам бытовой техники, что важно учитывать, когда вы создаете дизайн онлайн.

Ширина шкафов может составлять от 20 до 90 см, в зависимости от выбранного проекта. Глубина – 450-550 мм.

Основной ориентир высоты шкафчиков – высота оконного проема.

Просмотрите видео инструкцию как сделать кухню своими руками:

Как правильно производить замеры

Одним из основных параметров, учитываемых при конструировании кухонных шкафов, является минимальный размер по длине. Увеличение этого параметра может привести к тому, что готовое изделие может не уместиться на предназначенном для него месте. Лучше всего отнять дополнительно еще 10 мм от полученного минимального размера. Это поможет избежать неприятных несостыковок.

Необходимо проверить соответствие прямых углов положенным 90 градусам. При выявлении больших расхождений в проекте этот нюанс должен быть обязательно учтен. Исправить ситуацию можно, например, используя планку-зашивку.

При проведении замеров необходимо учитывать толщину панелей и дверок на шкафах. Неровность стен может стать помехой при навеске шкафов. В этом случае выходом станет увеличение зазора между ящиками.

Раскрой материалов по проекту

Данную операцию можно, конечно, произвести самостоятельно, соблюдая предельную точность. Но это достаточно большой риск. Даже при соблюдении всех необходимых правил и мер предосторожности что-то может пойти не так, и мебель окажется непригодной для использования. Поэтому раскрой плит лучше заказать в специализированном мебельном цехе за вполне вменяемые деньги. Так все же будет вернее и не приведет к ненужным тратам.

Вам понадобится наглядный пример как сделать кухню:

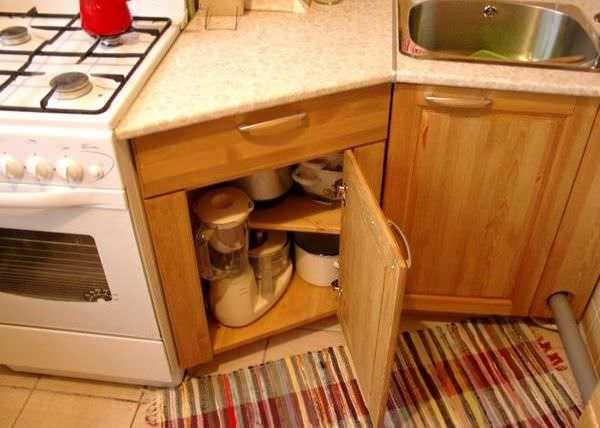

Как собрать угловой или стандартный шкаф

Сделан эскиз, выбран подходящий материал для шкафов, определено расположение бытовой техники. Теперь необходимо собрать комплект.

Сначала горячим утюгом необходимо окромить все детали, обрезав потом ненужное ножницами и обработав наждачной бумагой.

Крепеж

На фасадах отмечаются места для крепежа и проделываются отверстия. Все детали должны быть промаркированы. В процессе сборки можно сразу после соединения горизонтальных и вертикальных поверхностей вставить в шкаф все ящики и полки. Монтаж фасадов осуществляется в самом конце. При этом конструкция должна лежать на полу. Дверцы крепят в открытом состоянии.

Монтаж нижней секции регулируется по уровню, чтобы получить безукоризненную горизонтальную поверхность. Столешница крепится к нижней секции саморезами. После этого проделывают отверстия для мойки и плиты.

Верхнюю секцию навешиваем не ниже 600 мм от уровня столешницы. На стене необходимо прикрепить монтажную шину. При навешивании необходимо выровнять шкафы по всем направлениям.

Как закончить кухню, наглядная инструкция:

Декорирование фасада шкафа на кухне

Для придания привлекательного внешнего облика готовому кухонному гарнитуру можно использовать такие несложные приемы, как покраска, лакирование, роспись или замена фасадов . Кроме того, отдельные элементы гарнитура могут быть отделаны специальной пленкой и тканью. Все необходимые расходные материалы в большом количестве присутствуют на прилавках мебельных и художественных магазинов. Итак, кухня мечты это вполне реально и совершенно недорого.

Всего лишь несколько советов и толика усердия и на вашей кухне, интересный и созданный вами эксклюзивный гарнитур. В других наших статьях вы можете ознакомится с маленькими кухонными уголками.

ilkitchen.ru

столы, стулья, кресла, прихожие, диваны, кровати, шкафы, комоды, гарнитуры

Наверняка у многих возникала мысль о том, чтобы сделать шкаф для своей квартиры или дома самостоятельно.

На самом деле, этот процесс не такой сложный, насколько может показаться на первый взгляд. Самое главное во всём процессе – это найти хорошие чертежи шкафов.

Чертежи шкафов-купе

Для тех, кто всерьёз решил своими руками сделать шкаф-купе, в первую очередь необходимо обзавестись чертежами шкафа с размерами и списком необходимых деталей и фурнитуры. Можно воспользоваться готовыми эскизами, а можно сделать индивидуальный проект. Для этого понадобится обмерить место, на котором планируется установить будущий шкаф. После получения требуемых данных переносим их на бумагу. Это позволит определить габариты изделия. Набрасываем собственноручно эскиз, это позволит визуально определить толщину ДСП. На полученном рисунке необходимо нанести все размеры, теперь рисунок превратился в чертёж шкафа.

Скачать чертежи шкафов-купе

Следующее на что следует обратить внимание – это двери. На этот счёт так же можно выбрать два пути:
1. Заказать готовую дверь. В этом случае будет достаточно предоставить изготовителю размеры проёма. Все остальные трудности по созданию раздвижной системы лягут на плечи изготовителя.
2. Собрать дверь и раздвижную систему самостоятельно. В этом случае важно знать производителя профиля. От этого будет зависеть расчёт размера дверей.

Далее необходимо составить список с размерами всех деталей шкафа. И особо важный момент: боковые части, пол и крыша шкафа должны быть несколько больше наполняющих частей по глубине. Обычно эта разница составляет 100 мм. После установки раздвижной системы разница не будет заметна. Двери займут собой все выступающие части.

Чертежи встроенных шкафов

Встраиваемые шкафы немного напоминают конструкцию шкафов-купе. Чертежи шкафов такого рода делаются достаточно просто. Достаточно знать размеры ниши, в которую планируется поместить содержимое шкафа.

В чертёж входит система и все содержание будущего шкафа:
• Полки;
• Ящики;
• Стеллажи.

Одним словом всё, что может понадобиться для комфортной жизни домочадцев. Так же важно понимать, каков будет дизайн шкафа. От нюанса будет зависеть количество материала для сборки шкафа, а также необходимый перечень фурнитуры.

Скачать чертежи встроенных шкафов

Имея эскиз с размерами важно определиться с фурнитурой. Этот процесс может немного осложняться незнанием названий и назначения того, или иного предмета, однако выяснить всё это не сложно.

В сборке шкафа важно учитывать все размеры. Это позволит создать устойчивую конструкцию, способную прослужить долгие годы. Для этого потребуются хорошие чертежи шкафов, в которых всё будет продумано до самых мельчайших подробностей.

Чертежи угловых шкафов

Угловые шкафы – очень удобное решение, особенно в тех домах, где не слишком много места. С одной стороны они занимают немного места, с другой достаточно вместительны.

Скачать чертежи угловых шкафов

Рассмотрим более подробно схему шкафа. Не будет лишним отметить, что все подобные шкафы имеют схожую конструкцию и отличаются только размерами и содержанием. Фасадная часть срезается под 45 градусов, тыльная сторона будет располагаться непосредственно в углу комнаты. Боковые стенки позволяют создать внутреннее пространство, и позволяют без труда осуществить фасадную часть. Возможен вариант сборки шкафа без боковых стенок, однако в таком случае придётся потерять пространство комнаты, которое мы пытаемся сэкономить, прибегая именно к конструкции углового шкафа. Оптимальными размерами могут стать 800*800*1100. Такие габариты позволят разместить достаточно большой гардероб, одновременно не занимая много пространства в комнате. Говоря о начинке такого шкафа, хочется отметить то, что она может быть определена из личных потребностей. По этому, не стоит обращать особого внимания на этот момент. При изготовлении частей углового шкафа важно соблюсти все пропорции. Особенно это касается верхней крышки и донышка, которые должны быть срезаны под углом 45 градусов.

Чертежи кухонных шкафов

Для изготовления кухонного гарнитуру собственными руками необходимо произвести замеры мест, в которые планируется устанавливать шкафы. Затем, учитывая количество и функциональность нарисовать эскиз будущего кухонного гарнитура.

Составляя чертёж шкафа важно внести правильные размеры, всё остальное непринципиально. Можно даже сделать рисунок от руки. Точность так же будет необходима при вычислении деталей шкафчиков. Важно производить замеры в миллиметрах, это позволит получить желаемый результат. Только точные расчёты позволят сделать качественный гарнитур.

Прежде чем приступать к изготовлению кухонных шкафов, необходимо определиться с их количеством и размерами и перенести всё на бумагу. В дальнейшем процесс изготовления достаточно однообразен. Для получения качественного гарнитура требуется чёткое соблюдение всех размеров, которые указаны на чертеже. Причём, важно соблюдать не только внешние размеры, но и внутренние. Иначе получится не кухонный гарнитур, а непонятно что. Чертёж будет вашим основным документом при изготовлении кухонной мебели.

Скачать чертежи кухонных шкафов

Схемы шкафов

Чертежи шкафов, не зависимо от того, какой они будут формы, размера и где будут устанавливаться, играют очень важную роль. Они будут являться основой, на которую можно будет опираться при изготовлении всех составляющих шкафа.

Не взирая, на особенности, для всех чертежей важно соблюдение чётких размеров. Длина, ширина и высота внешних частей и размеры внутренней составляющей, перенесённые на бумагу должны чётко соблюдаться при изготовлении шкафов. Изделие не получиться таким, каким его задумали, если размеры хотя бы одной детали будут нарушены. Это приведёт к деформации всей конструкции и получению некачественного результата.

Как сделать чертёж шкафа

Самым главным при создании чертежа для любого шкафа является чёткое видение того, каков должен быть конечный результат. Дело в том, что на создание эскиза не требуется много времени. Основные затраты этого ресурса потребуются для осуществление замеров места, где планируется установка шкафа. Так же немало времени уйдёт на указание списка всех элементов, необходимых для сборки шкафа. Без этого списка не стоит даже начинать сборку. Существует очень большая вероятность того, что процесс пойдёт по неправильному руслу.

При создании собственного чертежа для шкафа важно учитывать не только размеры внешних элементов конструкции и внутренних частей, но и толщину материала, из которого планируется изготавливать шкаф. Это поможет более точно произвести расчёты, что в дальнейшем поспособствует созданию качественного элемента интерьера.

После осуществления замеров и перенесения их на бумагу необходимо определиться с составляющими частями шкафа. Будут это полки, выдвижные ящики или всё вместе. Будет ли в шкафу установлена стойка или вертикальная перекладина. Необходимо указать в схеме все детали, даже самые незначительные. Причём не достаточно указать наименования, важно внести точное количество элементов.

Выбор мебельной фурнитуры

Лучше всего покупать качественные изделия. Это обойдётся не дёшево, зато позволит собрать качественный шкаф, который прослужит достаточно долго. В выборе фурнитуры не должно возникнуть сложностей. Менеджер магазина посоветует того или иного производителя, а количество необходимых принадлежностей уже указано в чертеже. Главное, следовать заранее намеченному плану сборки, который имеется у вас на бумаге.

xn—-btblbprdo.xn--p1ai

схемы угловой кухни, деталировка, планировка интерьера, изготовление проекта, видео-инструкция, фото

Для изготовления кухни своими руками необходимо составить правильный чертеж

Содержание материала:

Технические нюансы

Перед составлением чертежа кухни, необходимо определиться с ее размерами и конструкцией

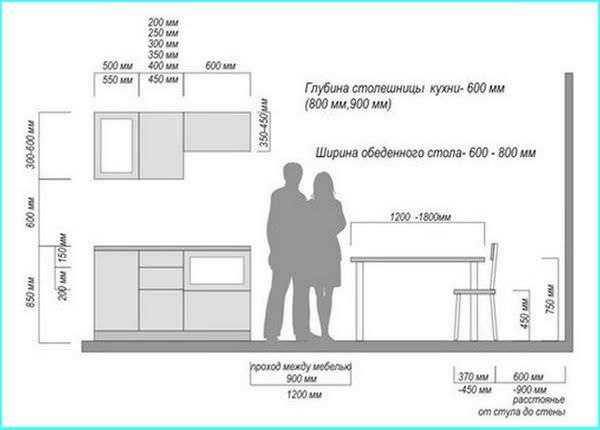

• Чтобы спроектировать столешницу, нужно выбрать глубину в 600 мм. От столешницы до навесного шкафа расстояние должно составлять от 450 мм.
• У настенного шкафа глубина должна быть 300 мм. Такой же предмет мебели, как напольный шкаф, имеет ширину до 1200 мм.
• Подвесные полки вешают на высоту до 1320 мм. Это зависит и от личных предпочтений, и от самой кухни.
• Плита от мойки должна стоять на расстоянии не менее чем 600 мм. За правило нужно взять, что чертежи подгоняются больше под предпочтения самого хозяина.

Высота и конструкция кухни во многом зависит от роста хозяев

Для кухни важно составить чертеж с правильными размерами

Важные советы перед началом работы

Перед тем, как начать какие-либо проекты, потребуется учесть несколько основных моментов. Они таковы:

• Необходимо создать чертежи будущей конструкции. Перед тем, как сделать чертеж, нужно понять, какими характеристиками должна обладать будущая мебель.
• Изучить все принципы расчета нужных размеров;
• Одним из основных требований к материалу должна быть его экологичность.

Проекты и чертежи угловых кухонь

Составление правильного чертежа кухни подразумевает учет размеров и особенностей помещения, а также рост хозяев

Проекты угловых кухонь требуют к себе особого внимания. Их нужно тщательно продумывать. Перед тем, как сделать какой-то чертеж, нужно учитывать размеры помещения и иметь хотя бы минимальные представления о том, как мебели нужно располагаться в будущем.

Даже самые минимальные отклонения могут привести к тому, что вы просто не сможет уместить на кухне то, что требуется. Соответственно, такой проект никуда не годится. Когда на ваших плечах лежат проекты угловой кухни, то первоначальной и основной задачей должно быть определение величины угла. Также необходимо принимать во внимание каждую неровность на стене.

Перед тем, как составить чертеж, важно представять себе, как будет выглядеть ваша кухня

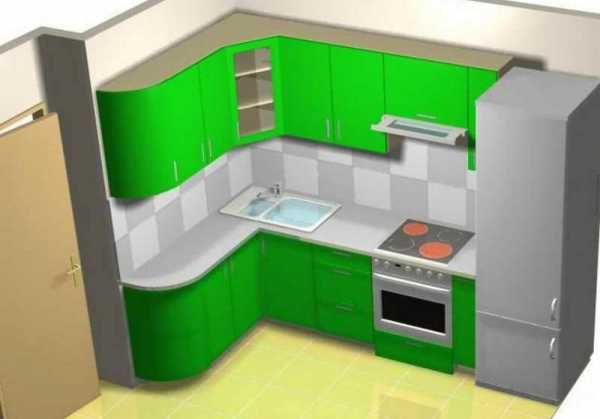

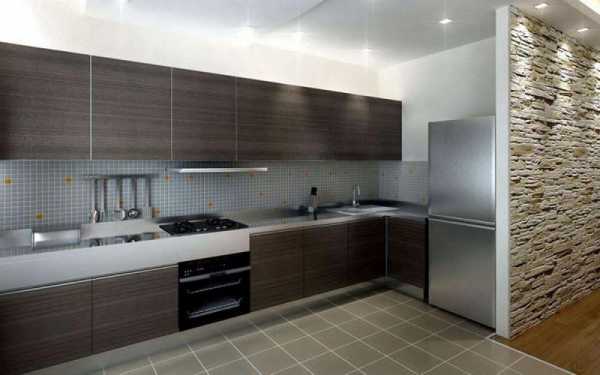

Воспользовавшись компьютерной программой, можно составить 3D макет кухни

При составлении макета важно правильно учитывать все размеры и пропорции

Все основные размеры будут зависеть от будущего дизайна. Подвесной шкаф должен быть глубиной до 400 миллиметров. Остальные размеры мебели учитываются, исходя из общих габаритов.

Если вы не уверены, что сможете сами спроектировать кухню, то лучше обратиться к опытному специалисту, который сделает профессиональный чертеж и окажет другие услуги. Соответственно, вы обезопасите себя от мелких неприятностей, которые могут возникнуть впоследствии. Если услуги специалиста не запланированы в вашем бюджете, можно скачать чертежи мебели в интернете.

Как бесплатно скачать чертежи кухни (видео)

Заключение

Проектирование чертежей для кухни – занятие порою очень сложное. Справиться с ним могут как минимум хотя бы просто думающие люди. Стоит понимать, что чертежи не делают просто так красками или ручкой. Нужно руководствоваться различными принципами и рекомендациями. Также пользуйтесь специализированными программами, при помощи которых можно сделать проект. Не отчаивайтесь и у вас всё получится!
