Деревянная беседка своими руками - инструкция, чертежи и размеры

Зачем нужна беседка на территории – личное дело собственника. Для кратковременного отдыха, установки барбекю – беседки используются по-разному. Соответственно, и выбор материалов для их строительства производится индивидуально. Применительно к небольшому дачному или придомовому участку, пожалуй, лучшим вариантом является древесина.

Она идеально сочетается с общим дизайном сада, легка в обработке, не дефицит, стоит недорого – преимуществ такого решения достаточно. Эта статья поможет читателю разобраться с нюансами возведения деревянной беседки без посторонней помощи, своими руками, а также подобрать ее оптимальные размеры и ознакомиться с типовыми чертежами.

Если нет достаточно опыта в строительстве  габаритных конструкций из дерева, то начинать следует с небольших беседок, простой конфигурации.  Это справедливо и для дачных или типовых придомовых территорий в частном секторе. На нескольких сотках массивная постройка вряд ли будет уместна, особенно если собственники по максимуму используют землю для выращивания с/х культур.

Типовые схемные решения для деревянных беседок

Указанные размеры – ориентировочные.

Форма беседки

 Квадрат.

 Шестигранник.

Для дачного участка таких схем вполне достаточно. Есть и иные типы деревянных беседок. Например, исполненных в восточном стиле. Но трудность монтажа крыши, имеющей оригинальное закругление в нижней части, а также обязательное наличие множества резных элементов делают эту и ряд других конструкций сложными в изготовлении своими руками.

Каркас беседки

Вариантов достаточно. Беседки открытые и закрытые; со стационарным остеклением или съемным; комбинированные, у которых сплошной является или какая-то часть стены, или отдельные сектора. Собственно, как составлен чертеж, такая беседка и будет на участке.

Пол

Здесь выбор небольшой – деревянный настил монтируется или он отсутствует. В последнем случае роль пола может играть грунт с травой, бетонированная площадка, тротуарная плитка и так далее.

Рекомендации по этапам строительства беседки

Исходим из того, что размеры беседки уже определены и составлены чертежи всех конструктивных частей.

Выбор пиломатериалов

Рекомендации по использованию бревна вряд ли заслуживают внимания, особенно если практического опыта недостаточно. Целесообразнее брать такие заготовки, как брус (бруски, рейки) и доска. В приведенных выше чертежах основные размеры указаны. Главное, чтобы была обеспечена достаточная прочность всех элементов.

Сложнее с породой древесины. Хвойные деревья устойчивы к грибку и гниению, но если беседка располагается на освещенном месте, то при нагреве материала он будет выделять смолы + соответствующий аромат. Кстати, не все его могут выдержать, тем более, если беседка закрытого типа и на сегменте территории, который защищен от ветра.

Необходимо принять во внимание и пористость древесины. К примеру, ель приобретать не стоит – возникнут проблемы с надежностью фиксации крепежных деталей. Оптимально – сосна или лиственница. Последняя предпочтительнее, так как, впитывая влагу, становится лишь прочнее. Эту особенность дерева и нужно использовать с учетом того, что беседка располагается на территории.

Из деревьев лиственных (если ориентироваться на приемлемую цену древесины) можно рекомендовать дуб, клен, березу. Липа так же, как и ель, не подходит. При всех ее достоинствах, плотностью структуры она не отличается.

О том, что заготовки должны быть сухими, без видимых дефектов и качественно обработаны спецсредствами (антипирены, антисептики) упоминать не имеет смысла. Это азы любой работы с деревом. А вот о двух моментах сказать следует.

Предварительная пропитка грунтом

При работе с древесиной более чем рационально. Во-первых, препарат заполнит поры и частично снизит способность дерева к впитыванию влаги. Во-вторых, повысит его адгезию. В-третьих, обеспечит более экономное расходование состава для «финишной» обработки (лака или краски).

Шлифовка

Этим придется заниматься, и чтобы занос избежать, и для последующего оформления дерева. Если бы речь шла об одной малогабаритной реечке, то ее своими руками, рубанком и наждачной бумагой, обработать несложно. Возводя беседку, придется готовить большой объем древесины. Следовательно необходимо почитать, как выбрать шлифмашинку. Достаточно арендовать, если приобретать для домашнего хозяйства по какой-то причине нецелесообразно.

Фундамент

«Больной» вопрос для любого дачника, так как перспектива вести на участке объемные земляные работы никого не устраивает. Какое основание выбрать?

Свайное

Если приобрести винтовые сваи, ничего особо сложного в их установке нет. Единственное, что нужно учесть – глубину промерзания. Менее чем на 1,75 м сваи вкручивать не рекомендуется. Но если попадется камень, придется начинать сначала и уже в другом месте. А так как выбор сегмента под деревянную беседку на даче небольшой, то свайное основание – не лучшее решение.

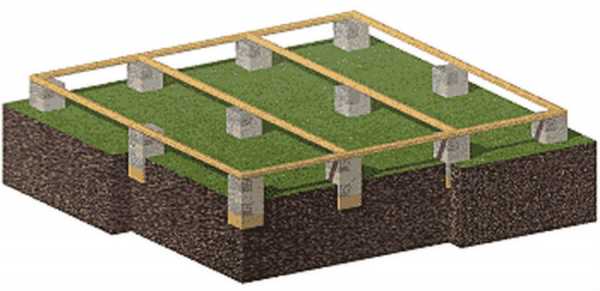

Столбчатое

Отличие в монтаже состоит в том, что придется копать (бурить) лунки. Проблемы те же самые – глубина и валуны в толще грунта. Кого это не останавливает, может в качестве опор использовать трубы (металл, асбестоцемент), бревно или брус.

Автор рекомендует выбрать более простой вариант фундамента. Для его монтажа не придется делать выемку грунта в большом количестве и заглубляться почти на 2 метра.

В чем состоит технология?
  1. По периметру беседки отрывается небольшая траншея, в которую будут заложен брус. Ее глубину рассчитать несложно – половина сечения заготовки + по 100 мм на подсыпку и «песчаную подушку). Итого – не более 30 – 35 мм. Дно траншеи обязательно уплотняется.
  1. Следом засыпается жирная глина и также трамбуется. Во-первых, она частично компенсирует подвижки почвы, во-вторых, станет первым слоем гидроизоляции.
  1. Сверху – ПГС. Для деревянной беседки – оптимальный вариант, учитывая небольшой вес конструкции.
  1. Вторым слоем гидроизоляции станет пленка (п/э, толстая), которой накрывается дно траншеи с перехлестом на края. Рубероид, так распространенный в частном секторе, использовать нежелательно. В таких условиях он не продержится и 2-х лет, сгниет.
  1. Далее укладывается брус с таким расчетом, чтобы каждый элемент был заглублен примерно на ⅓. Если глубина траншеи определена неточно, можно подсыпать ПГС. Это еще одно преимущество такого фундамента дополнительно к тому, что его возведение не требует профессиональных навыков, много времени и существенных материальных вложений.

Что учесть

  • Брус желательно дополнительно защитить от влаги. Кстати, вместо антисептика магазинного можно использовать «народный» – машинное масло. Специально покупать не нужно; достаточно отработки. После его впитывания неплохо сверху обмазать расплавленным гудроном, со всех сторон. Если брус из хвойного дерева, то еще лучше – обкурить. Старинная технология обработки, основанная на том, что при значительном повышении температуры обильно выступает смола и покрывает заготовку непроницаемым прочным слоем. Такой брус пролежит в земле десятки лет.
  • Необходимо предотвратить осевые смещения элементов фундамента. Для этого в каждом брусе еще до монтажа буром проделывается по 2 – 3 отверстия.
  • Выравнивание всех элементов. Насколько тщательно оно сделано, настолько удобнее будет работать дальше. Да и беседка получится симметричной с любой стороны, без перекосов, даже незначительных.
  1. Забивка штырей. Их несложно изготовить из арматурного прутка. После сборки фундамента штыри устанавливаются в подготовленные отверстия и вгоняются в грунт.

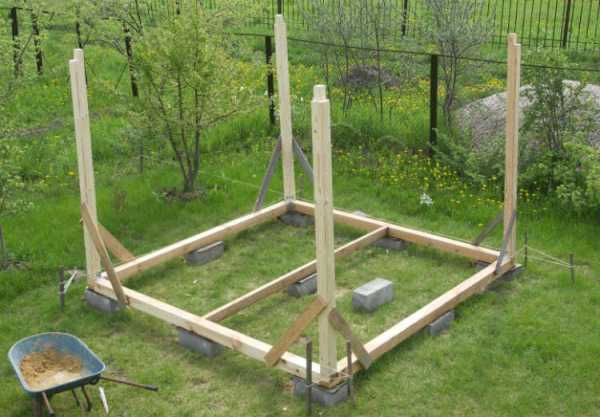

Еще один плюс такого основания – простота монтажа каркаса. Для беседки используется дерево, и скрепить вертикальные стойки с брусом намного проще, чем с металлом или бетоном. Плюс к этому – не придется устанавливать опорную раму. Ее функцию выполняет деревянный фундамент.

Сборка каркаса беседки

По данному пункту всего несколько рекомендаций.

  • В качестве крепежных деталей использовать гвозди не стоит. Они нередко раскалывают дерево, да и заменить при необходимости отдельный элемент каркаса или крыши довольно сложно. Только длинные саморезы или шурупы.
  • Учитывая нагрузки на конструкцию, в том числе, ветровые, надеяться лишь на такой крепеж не стоит. Необходимо предусмотреть усиление всех соединений металлическими планками, треугольниками, уголками, скобами.

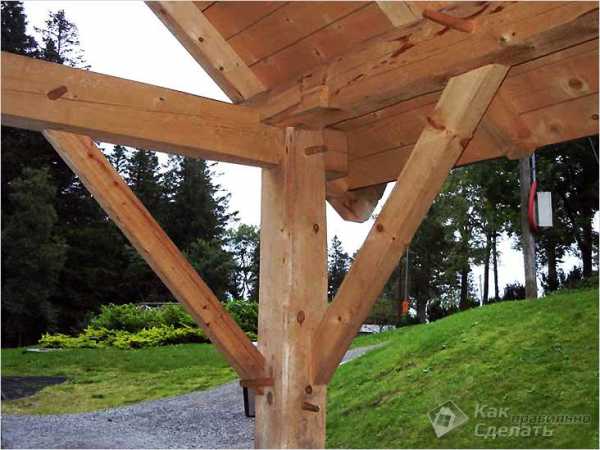

  • Для придания стойкам надежности они фиксируются укосинами. Чтобы их установить в строго вертикальном положении, желательно пользоваться отвесом (нитка + грузик). Уровень строительный дает погрешность, поэтому не исключены искривления отдельных элементов каркаса.

Пол

После укладки настила его стоит сразу же окрасить. Иначе в процессе строительства он будет испачкан, и придется поверхностную обработку досок проводить повторно. Специалисты рекомендуют использовать составы тонирующие. Они на основе масла, поэтому фактура дерева останется видна.

Крыша

Ее нужно делать с небольшим свесом. Оптимальное решение – двускатная крыша. Один из простейших вариантов с несложной стропильной системой. Чтобы была соблюдена симметрия, для ног делается шаблон, по которому они и изготавливаются. На фото – пример.

Стропила монтируются на элементах верхней обвязки каркаса беседки.

Что использовать для кровли

Учитывая, что беседка деревянная, стоит выбирать из следующих материалов:

  • шифер;
  • профлист;
  • черепица (металлическая или мягкая).

Они лучше остальных кровельных материалов сочетаются с деревом.

Автор надеется, что приведенные в статье рекомендации помогут читателю выбрать оптимальные размеры и форму деревянной беседки. Если внимательно разобраться со всеми нюансами, то ничего сложного в ее возведении своими руками нет. Удачи в строительстве!

woodguide.ru

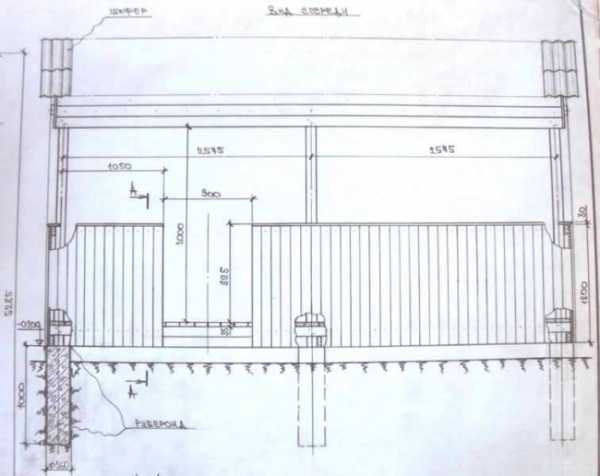

Чертежи беседок из дерева с размерами

Садовая беседка, или садовый домик — прекрасное место для семейных или дружеских посиделок, для обеда или ужина на свежем воздухе. Она не только выполняет свою прямую функцию, но и украшает участок. Своими руками можно построить беседку практически любой формы и размера, но есть некоторые важные вещи, о которых нужно знать. В этой статье будет рассказано об оптимальных размерах беседки и приведены чертежи строений разной формы.

Размеры беседки и участка

Беседку из дерева можно сделать разной формы и размера в зависимости от размеров участка и того, сколько человек будет в ней размещаться.

Планируя строительство беседки, подумайте, как ее размеры будут соотноситься с площадью участка. Строение не должно занимать слишком большую площадь, иначе на маленьком участке оно будет смотреться не очень хорошо, так же, как и маленькая беседка на огромной площади. Насколько часто вы принимаете гостей и сколько человек к вам обычно приезжает? Ответить на этот вопрос нужно, чтобы не планировать слишком большую постройку, которая займет полезную площадь участка и потребует больших затрат на стройматериалы. Конечно, вы можете делать строение какой угодно площади, но есть некоторые оптимальные размеры беседок, с которыми постройка будет удобной и гармонично выглядящей.

Если садовый домик будет использоваться главным образом для обедов и чаепитий, то на каждого человека достаточно 2 кв.м площади. Если же планируется целая зона отдыха с креслами, то на каждого человека нужно 4 кв.м.

Составляя проект, нельзя забывать про фундамент. Обычно для садовых беседок его делают столбчатым — он достаточно прочен для легкой постройки, но в то же время не потребует больших материальных затрат. Фундамент делают с каждой стороны на 7-10 см больше, чем пол. Расстояние между столбиками оставляют в пределах 150-200 см. Высоту беседки от пола до потолка (полезную высоту) обычно делают равной 2,2 м — этого достаточно, чтобы даже человеку высокого роста было комфортно.

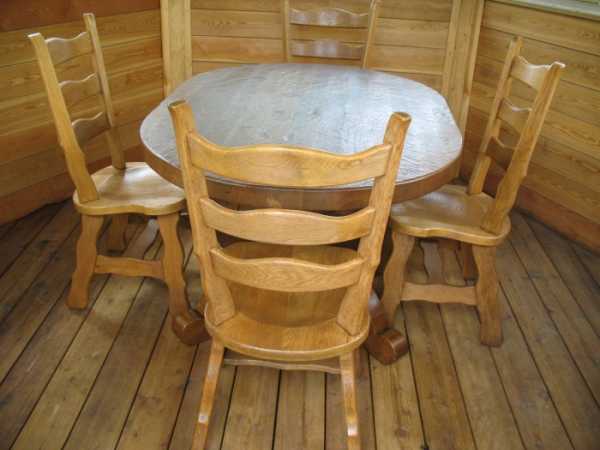

Размеры стола

Стол — важная часть садовой беседки. Его размеры зависят от количества гостей. Обычно стол делают шириной 50-70 см, длина — 70 см для четверых, 110 см для шестерых. В беседке необходимо оставить достаточно большие проходы вокруг стола для удобства передвижения. Поэтому ширина и длина внутреннего пространства должны быть минимум 150-200 см (для стола 50*70 см). Если беседка правильной многоугольной формы (шестиугольной, восьмиугольной, пятиугольной), то стол можно сделать круглым.

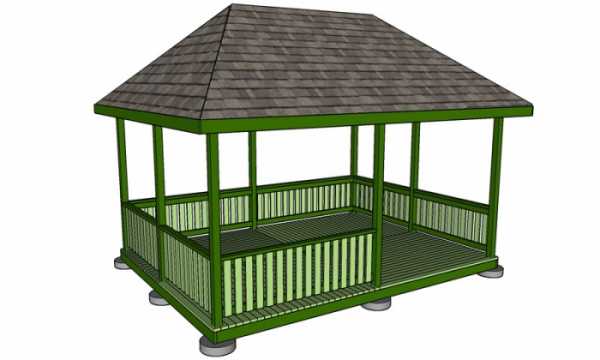

Прямоугольная

Прямоугольная или квадратная беседка — одна из самых практичных форм. Ее проще построить, чем многоугольную, в ней поместится больше человек, чем, например, в шестиугольной такой же площади.

Часто ее делают квадратной, но иногда стороны беседки для дачи делают и разного размера, например:

  • длинная сторона — 4 м,
  • короткая сторона — 3 м.

Высота беседки от пола до потолка (полезная высота) — 2,1-2,2 м. В такой беседке площадью 12 кв.м могут разместиться до 20 человек. Если сделать ее меньше:

  • длинная сторона — 2,5 м,
  • короткая сторона — 2 м,

то в ней хватит места на восьмерых. Квадратную беседку обычно делают размером 3*3 м.

Шестиугольная

Шестиугольная форма считается классической. Она экономична по затратам стройматериалов и легка в исполнении, так как состоит из набора одинаковых деталей:

  • 6 стоек,
  • 6 треугольников для крыши,
  • 6 секций ограждения.

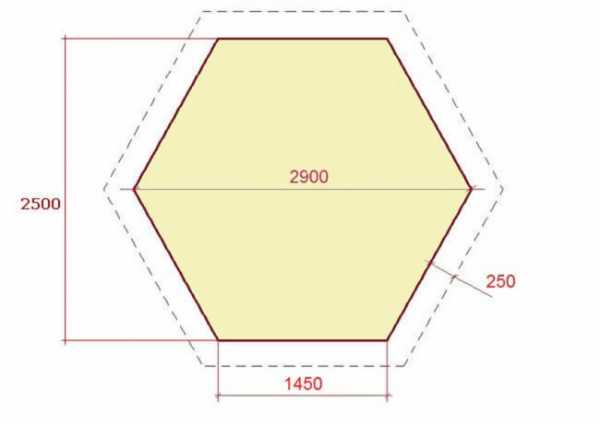

Удобной будет постройка со следующими габаритами на 10 человек:

  • расстояние от угла до противоположного угла — 2,9 м,
  • ширина — 2,5 м,
  • высота от основания до конька крыши — 2,8 м,
  • длина стороны — 1,45 м,
  • полезная высота — 2,2 м.

Площадь будет равна примерно 6,5 кв.м. Ее можно разместить и на маленьком участке. Ниже приведен чертеж шестиугольной беседки из дерева с такими размерами.

Деревянную беседку делают на столбчатом основании, сложенном из кирпичей. Стойки можно установить как строго вертикально, так и под углом, чтобы строение расширялось кверху.

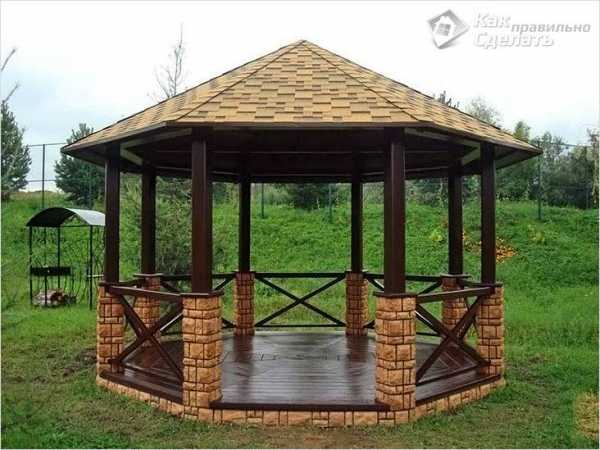

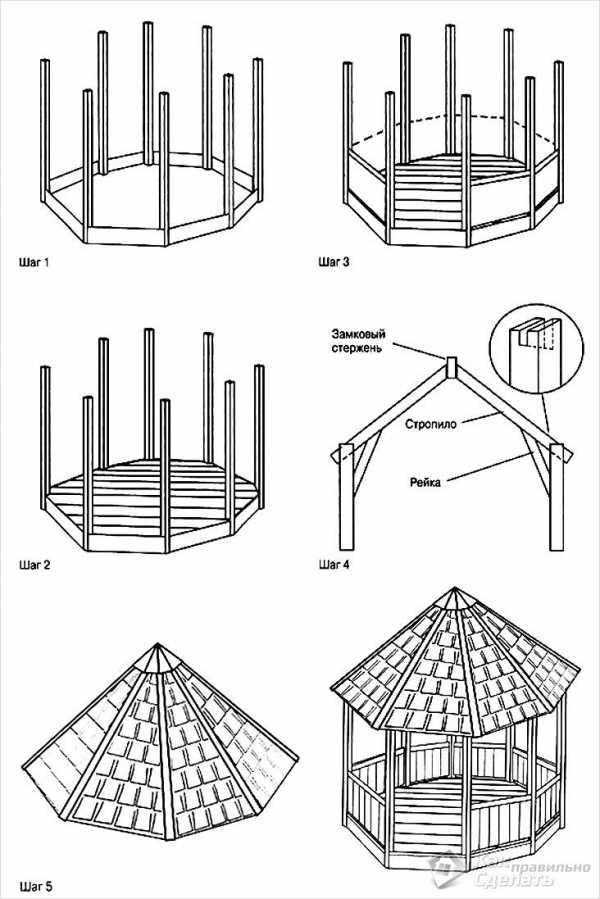

Восьмиугольная

Беседку можно сделать в виде восьмиугольника с длиной каждой стороны 2,66 м и диагоналями (расстоянием от одного угла до противоположного) 3762 мм. Для этого необходимо начертить на земле правильный восьмиугольник.

Пятиугольная

Если вы хотите построить необычную беседку, сделайте ее пятиугольной. Это может быть не только равносторонний, но и вытянутый пятиугольник, например, можно выбрать размеры 5*3 м. Если беседка имеет размеры 5*5, то сторона пятиугольника должна быть длиной 146 см, как показано на чертеже. В центре можно поставить круглый стол диаметром 110 см. При этом для удобства строение делают расширяющимся кверху.

Мини-беседка

Такой маленький садовый домик для 4 или 6 человек представляет собой стол со скамейками и крышей. Она может быть изготовлена как целиком из дерева, так и иметь металлический каркас. Такой вариант подойдет для маленького участка. Ширина беседки — 150 см, длина — 150 см для 4 и 200 см для 6 человек. Длина стола — 80 или 120 см, ширина — 60-80 см, ширина сиденья — 40-45 см.

Беседку такой формы можно сделать и большего размера, как на чертеже ниже.

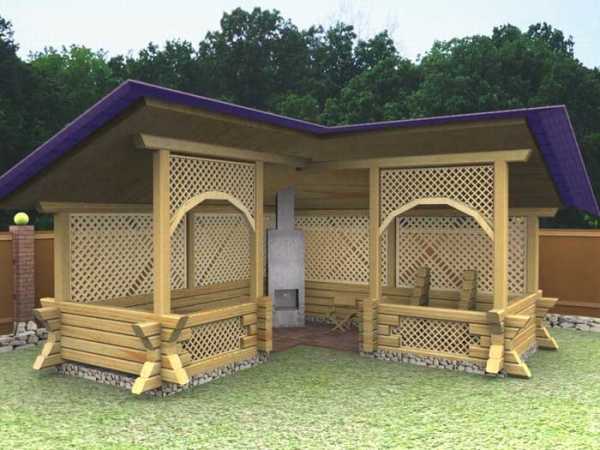

Проекты с мангалом или печью

Даже в деревянной беседке подходящего размера можно установить мангал, барбекю или печь. Особое внимание при этом уделяют мерам пожарной безопасности. Чтобы обезопасить строение от пожара, пол делают бетонным, а часть стен, находящуюся в непосредственной близости от источника огня. Деревянные части обрабатывают огнезащитными составами. По правилам СНиП, перед источником огня нужно оставить не менее 3 м свободного места, то есть беседка с мангалом должна быть довольно большой — не меньше 4*6 м. Она может быть как прямоугольной с классической двускатной крышей, так и многоугольной.

Она может быть закрытой или открытой. Закрытые беседки с мангалами, которые могут использоваться и зимой, обычно располагают близко к дому, открытые, летние, наоборот, на расстоянии. Однако при выборе места для беседки учитывайте, что дым от мангала или печки не должен попадать в дом.

Мангал и все сопутствующие детали, такие как вытяжка, дымоход, необходимо включить в чертеж сразу же. При разработке проекта нужно будет нарисовать фронтальную и боковую (профильную) проекции строения, а также план — для беседки с мангалом это особенно важно. Мангал может быть как готовым металлическим, так и кирпичным, сложенным на даче своими руками.

Внимание! Если беседка будет построена на столбчатом или ленточном, а не плитном фундаменте, обязательно включите в план отдельный фундамент для мангала — это тяжелая конструкция, она должна быть устойчивой.

Барбекю более легкое, имеет круглую форму, его можно поставить и в центре строения. Оно также может быть металлическим или кирпичным. Металлическое барбекю ставят в уже готовый садовый домик на покрытый листами жести пол. В беседке с барбекю нужно предусмотреть вытяжку. Кирпичное барбекю сложной формы может выглядеть так.

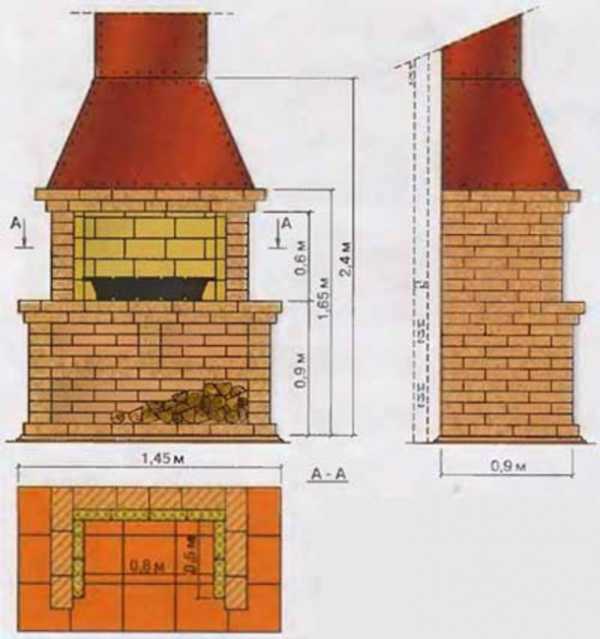

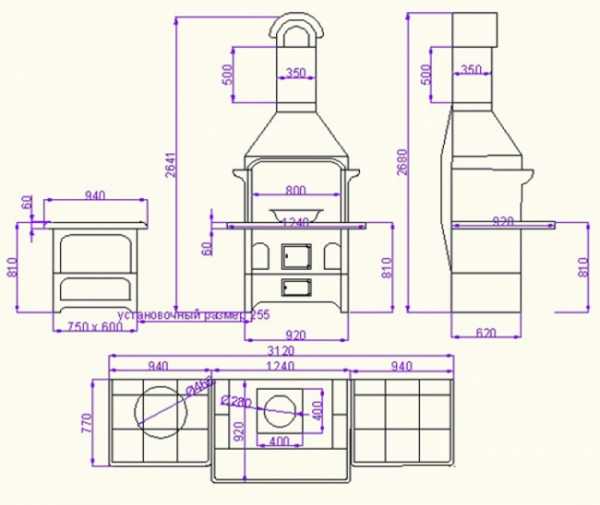

Также необходимо сделать чертеж самого мангала. Мангал с дымоходом может выглядеть так.

Вытяжку лучше делать в форме зонтика, она более эффективна.

Если мангал будет выложен кирпичом, то нужно составить и порядовки, то есть схемы расположения кирпича по рядам. Это поможет вам не только быстро и аккуратно сложить очаг, но и рассчитать количество кирпича для него. Порядовка пригодится и в том случае, если вы планируете сделать печь или камин.

Также можно сделать финскую беседку с грилем, находящимся в центре помещения на каменной столешнице.

Материалы

Для возведения стоек беседки обычно используют деревянный брус размером 10*10 или 15*15 см. Также можно построить беседку рубленую, из бревна. Она хорошо подойдет к дому, построенному из такого же материала. Пол делают из досок или плит ОСБ, также можно залить бетонную стяжку или выложить пол плиткой. Для крыши и ограждения также используют доски различных размеров: 10*5, 150*5, 75*2,5 см.

Как построить чертеж

Чтобы построить своими руками чертежи и перенести их на местность, нужно вспомнить несколько правил из школьной геометрии.

Если здание прямоугольное, его углы должны быть строго 90 градусов. Построить прямой угол можно, пользуясь теоремой Пифагора — для этого нужно начертить треугольник со сторонами 3, 4 и 5 м. Угол, лежащий напротив стороны в 5 м, и будет прямоугольным. Также для получения ровного прямоугольника или квадрата необходимо контролировать, чтобы диагонали фигуры были одинаковыми.

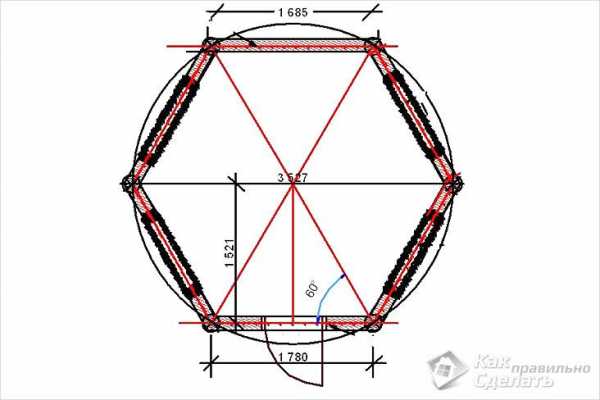

Если вы строите правильный шестиугольник, то он состоит из 6 одинаковых равносторонних треугольников или 2 одинаковых трапеций. На бумаге легко начертить правильный шестиугольник с помощью циркуля. На земле можно поступить также, используя вместо циркуля веревку с колышком.

Сначала колышек вбивают в центр предполагаемой беседки и чертят окружность. Далее через центр проводят прямую линию, которая пересечет окружность в двух точках. Это две вершины шестиугольника. Далее веревку с колышком помещают в эти точки и чертят еще две окружности, каждая из которых также пересечет первую еще в двух точках. Это еще 4 вершины шестиугольника. В каждую вершину вбейте колышки, чтобы отметить их.

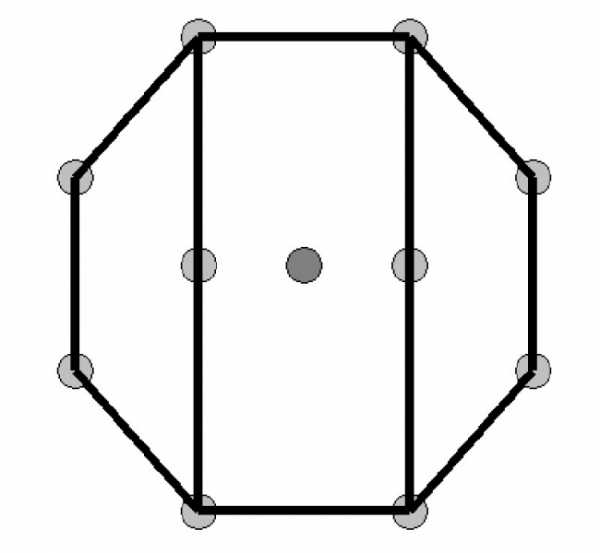

Чтобы построить восьмиугольник, начертите квадрат и проведите в нем диагонали. Отметьте точку пересечения диагоналей. Разделите пополам каждую сторону и проведите от точки пересечения диагоналей через середины сторон отрезки, равные половине диагонали. Их концы и углы квадрата и будут вершинами восьмиугольника. Проверьте, что диагонали фигуры равны. Опоры располагают так, как на чертеже.

Построить пятиугольник без измерений сложнее. Поэтому поступают так: определяют длину стороны беседки и делят ее на 1,18 — получается радиус окружности. Далее чертят на земле окружность с таким радиусом и разбивают ее на 5 частей, используя веревку длиной, равной длине стороны.

Пользуясь этими чертежами, вы сможете построить на своем участке беседку практически любой формы, с мангалом или без. При необходимости размеры строения можно увеличить или уменьшить, однако, помните, что не стоит делать беседку слишком маленькой или слишком большой.

bouw.ru

Беседка своими руками из дерева (+схемы, фото)

Практически для каждого человека дача — это второй дом или любимое место отдыха. Уход за садом и огородом, а также выполнение строительных работ в доме — трудоемкие процессы, требующие вложения финансов и физического труда. Беседка является не только красивым дополнением к участку, но и служит прекрасным местом для отдыха. При выборе материалов для строительства беседки большинство отдает предпочтение дереву. Самостоятельное изготовление беседки позволит существенно сэкономить денежные средства.

Преимущества и недостатки

Основные преимущества деревянных беседок:

  1. Красота. Бесспорно, творческие способности простых людей иногда приятно удивляют.
  2. Экологичность. Древесина не содержит вредных веществ.
  3. Адекватная цена. Древесину можно легко приобрести в строительных магазинах по приемлемой цене.
  4. Простота в использовании. Древесина достаточно удобна в работе и не требует особых профессиональных навыков.
  5. При высоких температурах, особенно летом, беседки из дерева не нагреваются.

К недостаткам можно отнести:

  • Недолговечность. Дерево может подвергаться гниению и вероятность от повреждения жуками-древоточцами велика. Для продления срока эксплуатации нужно по окончании дачного сезона удалять опавшие листья с пола, чтобы избежать гниения. Также необходима обработка поверхностей из дерева специальными антисептическими составами, делается это сразу по завершении строительства, но перед покраской/лакировкой деревянных конструкций. Появившиеся со временем трещины нужно зашпаклевать. В зимний период для сохранности беседки, крыша должна быть укрыта стрейч-пленкой и все лишние предметы желательно перенести в закрытое помещение.
  • Высокая возгораемость. Из-за высокого риска пожара небезопасно устанавливать мангалы и жаровни в беседке. Вероятность возникновения пожара уменьшается при обработке древесины особыми составами, которые минимизируют риски подобного бедствия.

Выбор места

На подготовительном этапе необходимо выбрать место, размер и тип сооружения, стиль постройки и стройматериалы. Выбор размера беседки зависит от основной цели сооружения конструкции. Для семейных или дружеских посиделок необходима большая беседка, для личных нужд хватит и маленькой.

Выбор места является ответственным процессом. От этого фактора зависит долговечность конструкции. Если сооружение построить в низине, то из-за частых осадков оно может сгнить. Также важен фактор защиты от ветра. Бесконечные сквозняки вряд ли доставят удовольствие от посиделок в беседке. С точки зрения ландшафтного дизайна, вид из предполагаемой беседки должен быть хорошим. Идеальным вариантом считается постройка конструкции в глубине сада.

Для полной гармонии необходимо, чтобы беседка была выдержана в стиле построения дома, иначе подобный диссонанс будет сильно выделяться на участке.

Разновидности

Беседки можно классифицировать по таким критериям:

  • по типу конструкции;
  • по форме.

Распространенными формами являются: прямоугольные, шестиугольные и круглые.

По типу беседки можно разделить на открытые, полузакрытые и закрытые. Закрытые навесы универсальны для эксплуатации в любую пору года. Полузакрытые беседки напоминают маленький дом.

Выбор стиля

Важным нюансом является учет стиля постройки в соответствии с ландшафтным дизайном. К наиболее распространенными стилям беседок можно отнести классический, викторианский, деревенский, восточный и собственный.

Для классического стиля постройки характерно четкие линии. В основе конструкции превалируют шестиугольные и четырехугольные основания.

Викторианскому стилю присущи декоративные и обычные растения, поэтому при постройке с учетом этого нюанса основа беседки строится вместе со специальной решеткой.

Восточный стиль отличается от других формой крыши и неординарными орнаментами.

Особенности деревянных беседок

Чертежи и схемы

Определившись со стилем и видом предполагаемой беседки, необходимо составить чертежи. Благодаря им, вы сможете понять, как сделать необходимую постройку. Правильно составленный проект поможет сэкономить время при постройке сооружения, рассчитать точное количество необходимых стройматериалов, учесть все нюансы до начала стройки с целью получения качественной и долговечной конструкции.

Схема проекта должна включать в себя вид предполагаемой конструкции со всех сторон с указанием размеров.

Подготовка материалов/инструментов

В соответствии с планируемым проектом деревянной конструкции процесс строительства предполагает наличие таких материалов:

  • деревянные бруски;
  • сваи;
  • доски;
  • цемент;
  • щебень;
  • песок;
  • гвозди или саморезы;
  • уголки из металла;
  • материалы для перекрытия крыши;
  • арматура;
  • кирпич;
  • рубероид.

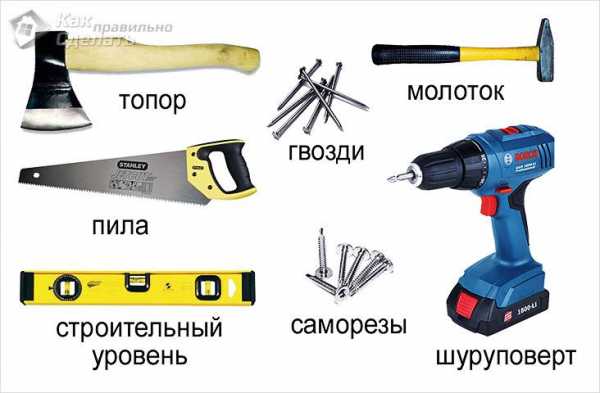

Набор инструментов

Ель, береза, сосна, лиственница или кедр — самые распространенные виды древесины, используемые для постройки таких конструкций. Перед началом работы древесину нужно просушить обработать специальными средствами, которые защитят постройку от паразитов и гниения.

Необходимыми инструментами являются:

  • молоток;
  • стамеска;
  • дрель/шуруповерт;
  • гаечные ключи;
  • электрический рубанок;
  • дисковая пила.

Этапы работ

После подготовительного этапа следует процесс выполнения строительных работ, который включает в себя последовательное выполнение шагов:

  1. Расчистка и выравнивание строительной площадки. На этом этапе нужно очистить территорию от мусора, срубить деревья и кусты при надобности, выровнять участок.
  2. Выбор фундамента. Правильно заложенный фундамент — основа успеха и долговечности постройки. Существуют такие варианты основания – ленточный, плитный и столбчатый. Самый простой и не требующих больших финансовых вложений — столбчатый. Для этого необходимо отметить территорию будущей беседки деревянными столбиками и натянутыми между ними веревками. Затем у выделенной площади снять верхний земельный слой глубиной не менее, чем 0,5 м. После этого последовательно слоями укладывать песок (10 см), щебень (10 см), бетонный раствор (30 см). Такой раствор изготавливают из песка, щебня и цемента. Далее на бетонный слой уложить слой из рубероида. Потом нужно сделать столбики из кирпича в три или четыре ряда с целью создания пространства между землей и беседкой во избежание гниения древесины. На заключительном этапе создания фундамента нужно повторно положить слой рубероида.

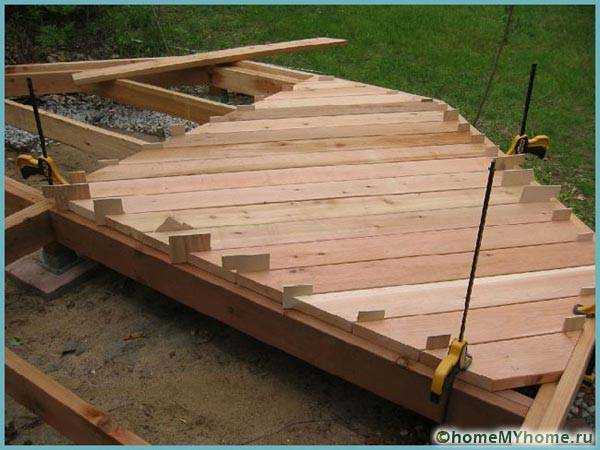

  3. Монтаж пола. Для выполнения этой задачи необходимо выбрать вариант установки пола: на основании сооружения либо с учетом упора в пол стен. Второй вариант достаточно прост. Для обустройства пола используют деревянные брусья, обработанные слоями медного купороса во избежание их гниения и поедания насекомыми.
  4. Построение каркаса и крыши. При выполнении такой работы важно акцентировать внимание на несущие балки, потому что они отвечают за устойчивость беседки. При сборке каркаса применяют деревянные доски и брусья. Несущие опоры монтируются из деревянных брусков. Основу каркаса составляют специальные брусья, которые кладут на бетонные блоки. К основе конструкции прикрепляются лаги пола и вертикальные стойки. К каркасу – вертикальные столбы, используя металлические уголки и саморезы. Для вертикального расположения основы необходимо использовать специальные подпорки. При постройке каркаса используют так называемые верхние обвязки (специальные горизонтальные брусья). Самым простым способом при постройке крыши является использование деревянных лаг, создающих геометрические очертания для постройки.
  5. Обшивка стен. На этом строительном этапе важен выбор материала: листовой металл, доски, шифер и другие. Основным недостатком при выборе листового материала является отсутствие шумоизоляции, особенно это проявляется при дождливой погоде. Самым простым вариантом является использование обшивки стен с помощью деревянных досок. В зависимости от стиля и проекта планируемой конструкции можно сделать сплошные или решетчатые стены.
  6. Благоустройство беседки. Заключительным этапом является заполнение и создание необходимого интерьера полученного сооружения.

Выбор мебели и наличие электричества уже зависят от желания и фантазии хозяина.

Видео

Фото: оригинальные беседки

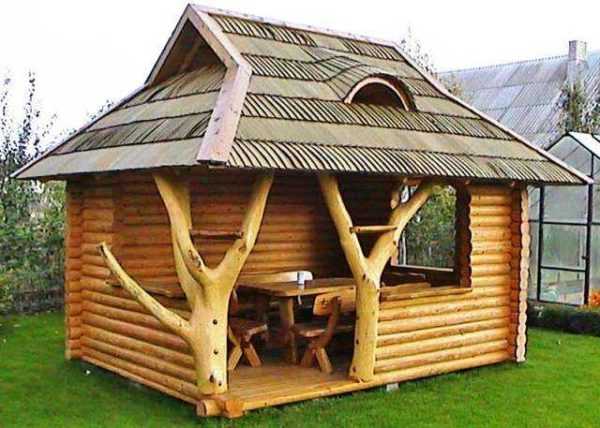

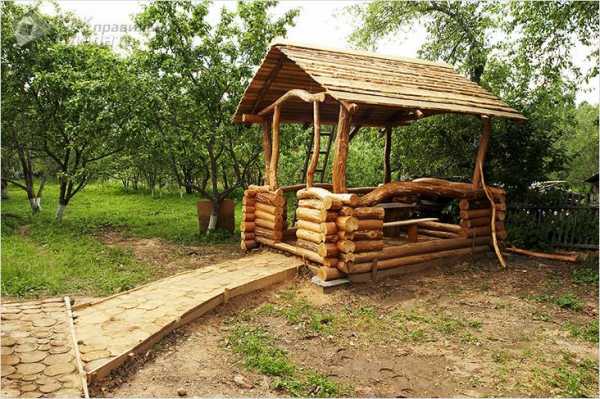

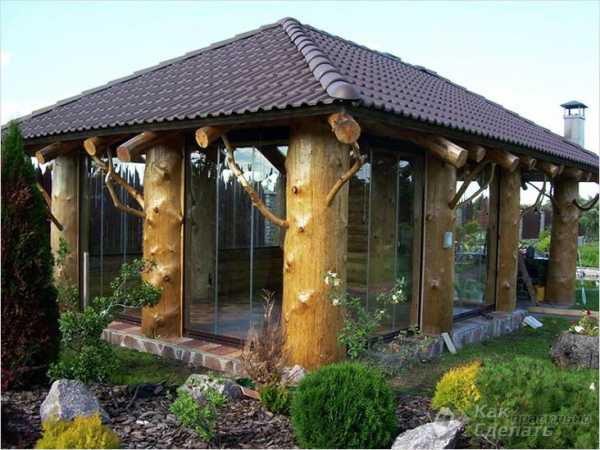

Беседка из сруба

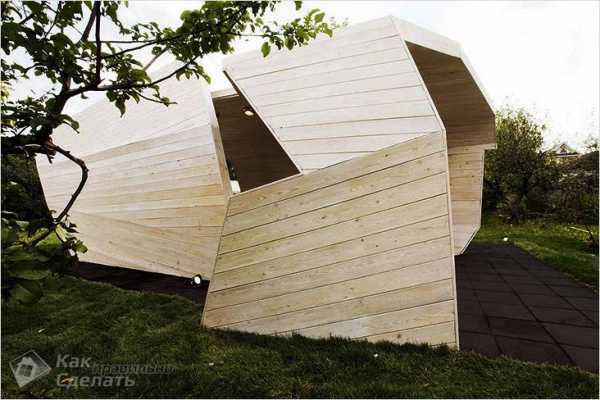

Необычная форма

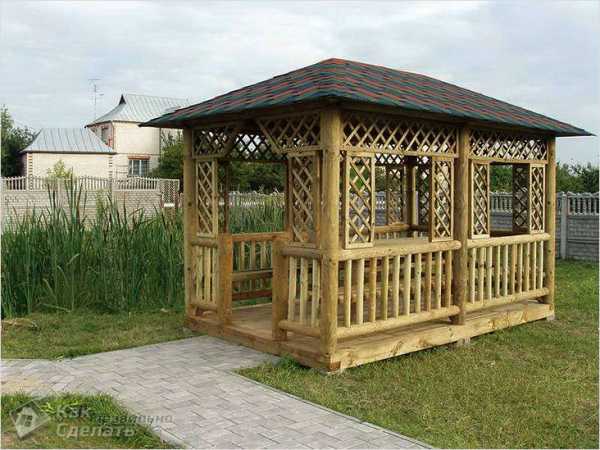

Прямоугольная

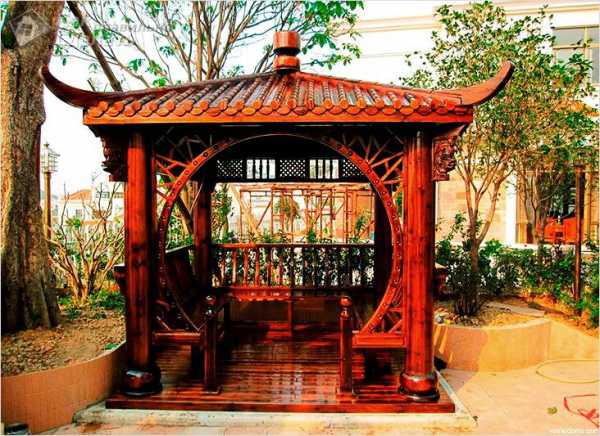

В восточном стиле

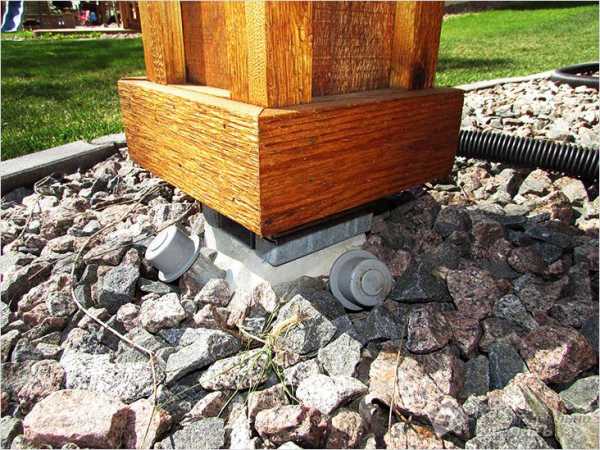

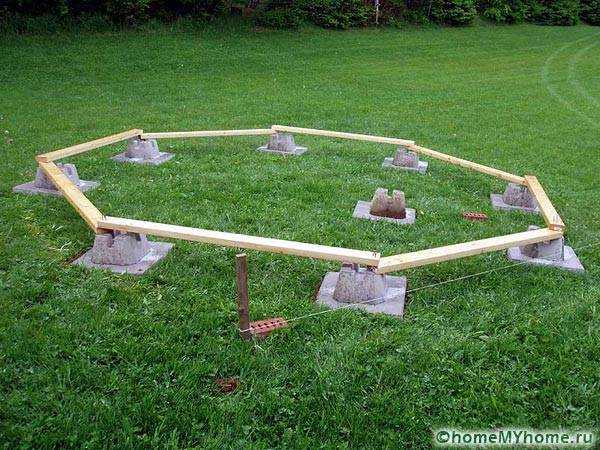

Основание

Крыша из соломы

Необычная конструкция беседки

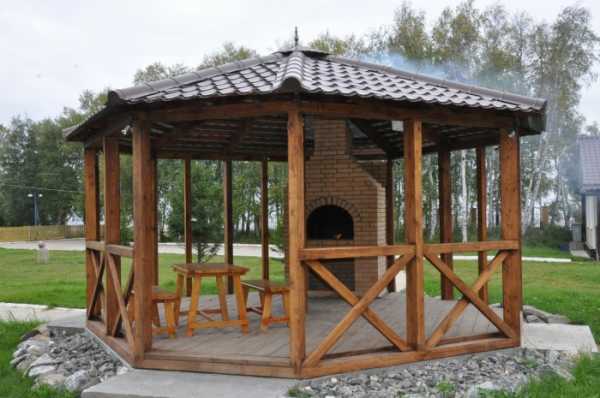

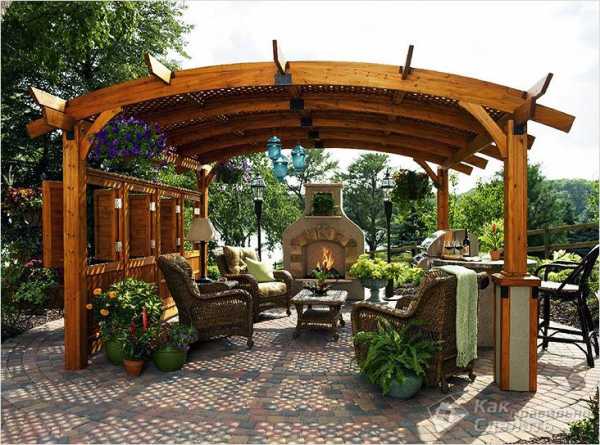

Беседка с мангалом

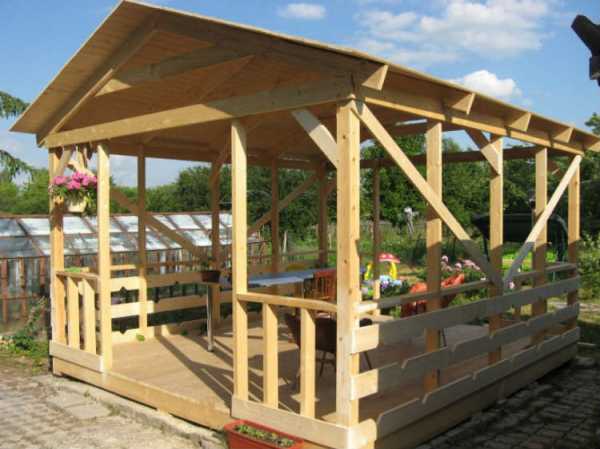

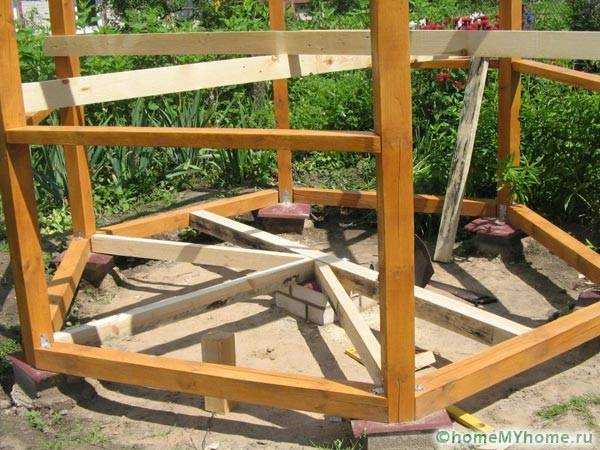

Изготовление каркаса

Простая конструкция

Традиционная русская беседка

Многоугольная форма

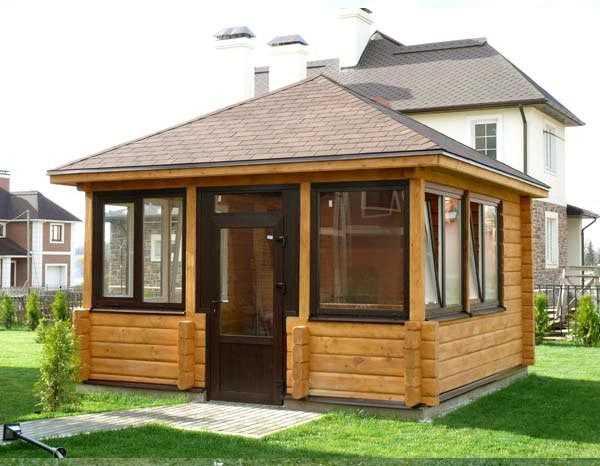

Вариант закрытой беседки

Схемы

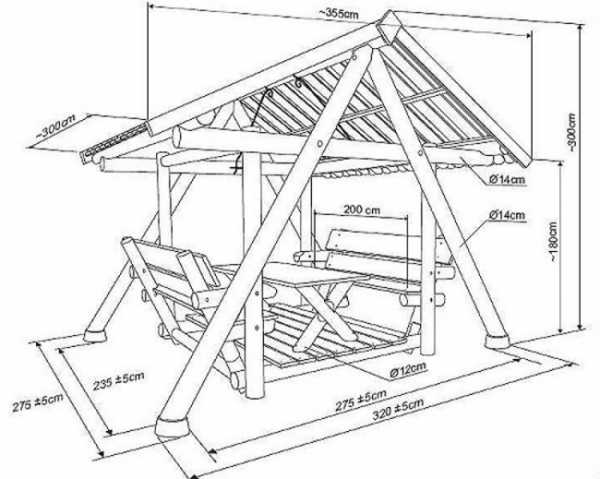

Схемы помогут вам сконструировать собственную беседку из дерева:

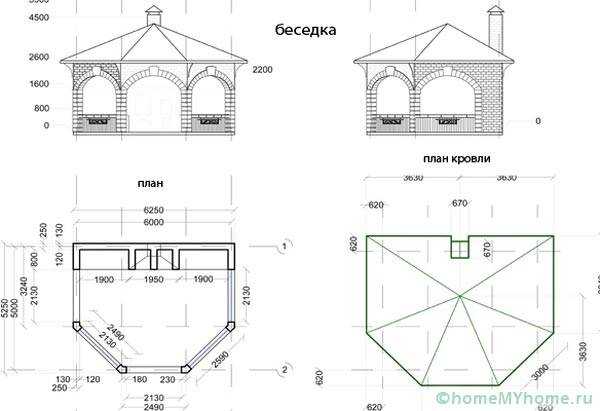

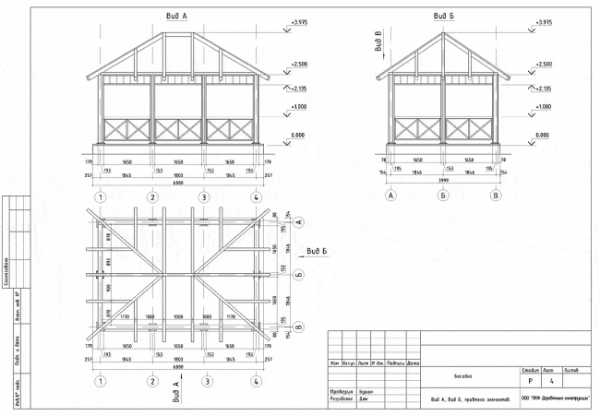

Чертеж беседки-гриль

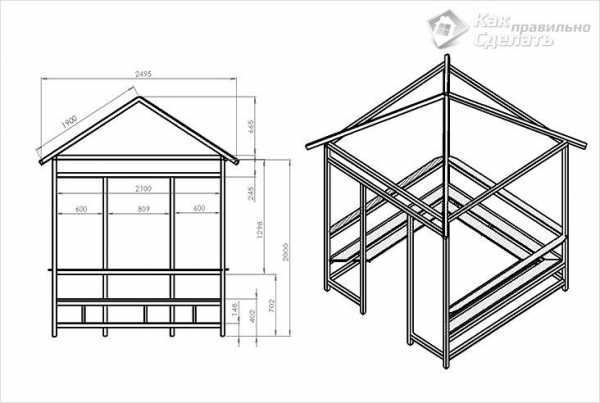

Форма 3 на 3

Чертеж беседки в восточном стиле

С четырехскатной крышей

Прямоугольный вариант с односкатной крышей

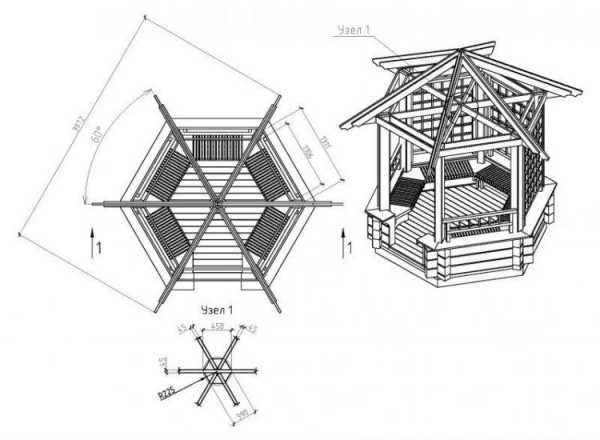

Шестигранная беседка

Стандартный дачный вариант

С мангалом

Многослойная кровля

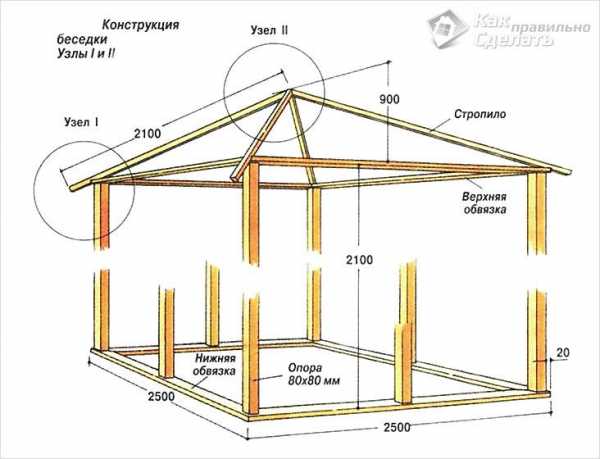

Схема узлов

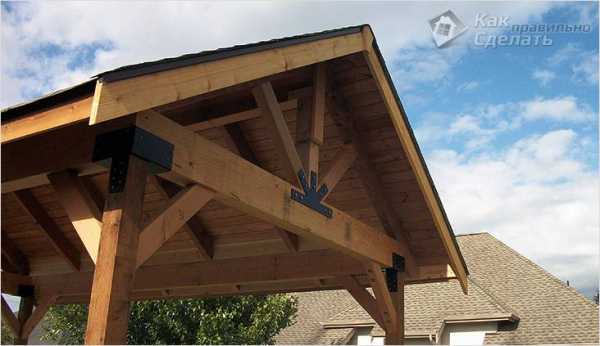

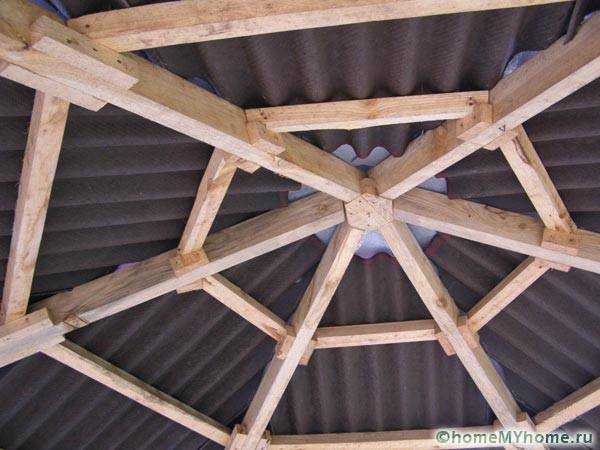

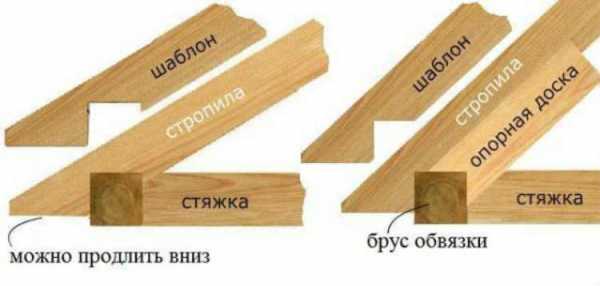

Соединение узлов крыши

kakpravilnosdelat.ru

чертежи и размеры, как правильно сделать?

Облагораживание территории, это, как правило, строительство сопутствующих объектов для отдыха и создания целостности ландшафтного ансамбля с домом. Речь о таком строении, как беседка своими руками, чертежи и размеры которой индивидуальны для участка. Объект многофункционален и прост для самостоятельной работы. Из чего и как сделать – два вопроса, требующие детального разбирательства. Чем и займемся!

План прямоугольной беседки

Содержание статьи

Виды беседок из различных материалов – достоинства и недостатки каждого

Традиционно, строительство беседки ведется из того же материала, который был определен для возведения дома. Деревянные брусовые или бревенчатые площадки создадут единую с ним картину, камень гармонирует с кирпичом, кованные или профильные уголки отдыха – приемлемы в любом случае.

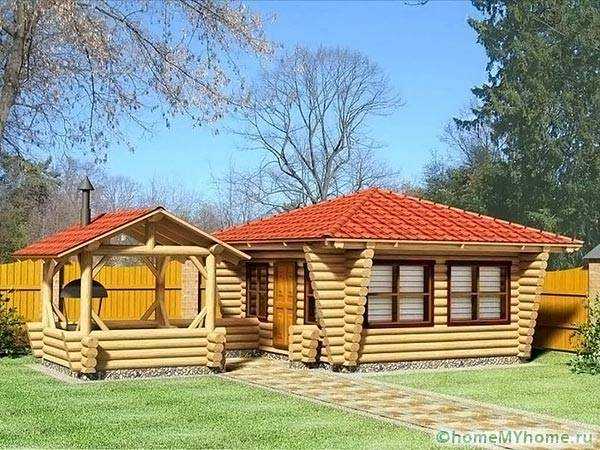

Беседка и дом из бревен в едином стиле

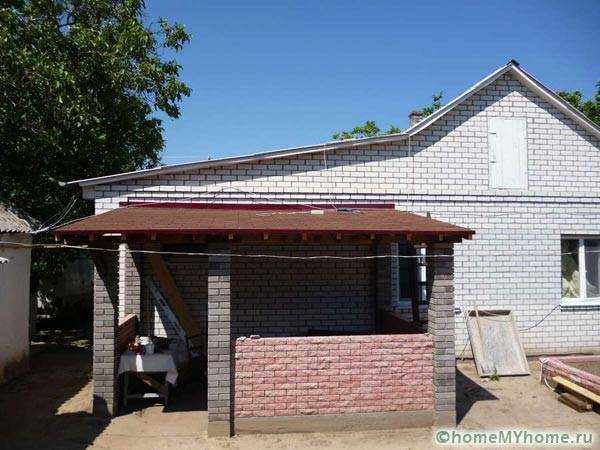

Кирпичная беседка, пристроенная к дому

Тем не менее у каждого строительного сырья есть преимущества и недостатки и до начала работы их важно рассмотреть подробно:

Древесина

Выбирая подобный материал для строительства, следует помнить, что он самый недолговечный – древесина капризна, подвержена усадке, гниению, трещинам. Представляет лакомство для грызунов и паразитов.

Со временем древесина подвергается гниению и разрушению

Но, при этом она дешева и обладает неповторимой красотой рисунка в отличие от заводских продуктов. Убедитесь:

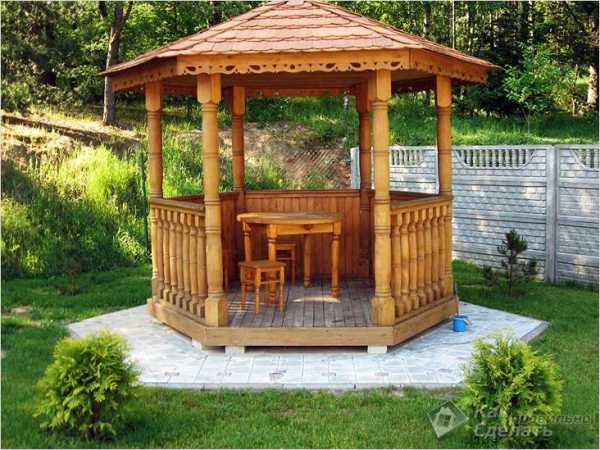

Резная шестигранная беседка из дерева

Кроме того, начинающим мастерам лучше выбирать для работы именно ее, так как материал податлив для обработки и требует минимальных навыков обращения.

Статья по теме:

Беседка своими руками из дерева. Пошаговая инструкция и практические советы по возведению деревянной беседки в отдельной публикации нашего портала.

Металл

Неоспоримым плюсом беседки из стали – кованой или профильных труб – является ее прочность и долговечность. Такие объекты мобильны – их переносят в любое удобное место.

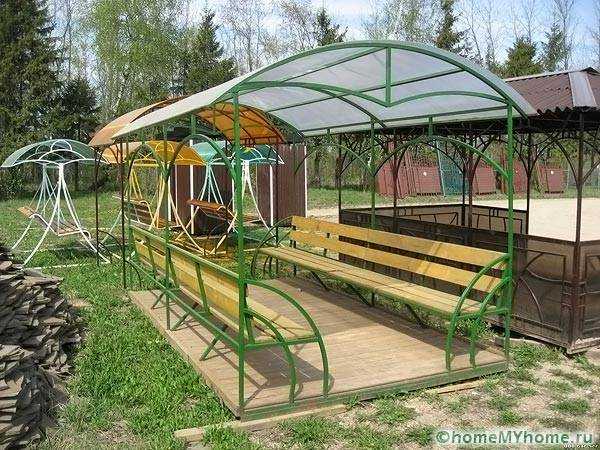

Мобильная беседка из металла

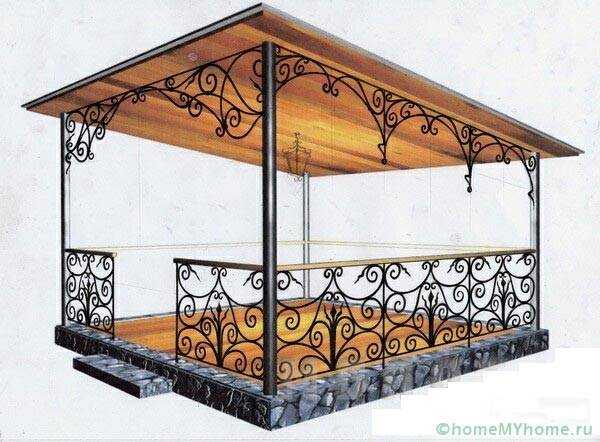

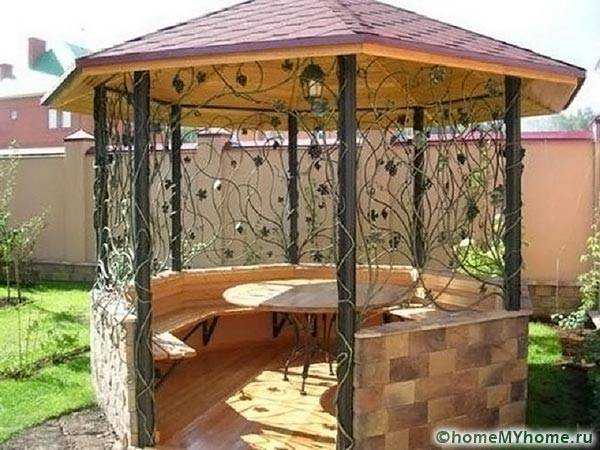

Любуйтесь – кованая беседка прямоугольная своими руками чертежи и размеры профильных труб которой индивидуальны:

Кованая прямоугольная беседка

Тем не менее есть и недостатки:

  • Даже для сборки беседки своими руками чертежи и размеры схемы которой просты, требуется навык сварного дела. Соединение на болты – не слишком презентабельно;
  • Металл хоть и менее капризен, но подвержен коррозии, следовательно, регулярная профилактика в виде покрытия защитными составами, ему необходима;
  • Кованые изделия дороги.

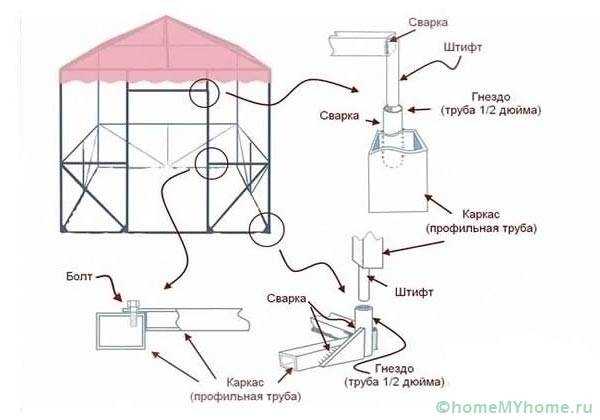

Обилие сварных и болтовых соединений делаем беседку из металла одной из самых сложных в изготовлении

Часто, подобные изделия готовятся на заказ под конкретные чертежи. В этом случае владельцы участков получают эксклюзивную модель, подчеркивающую вкус хозяев.

Проект кованой беседки по индивидуальному проекту

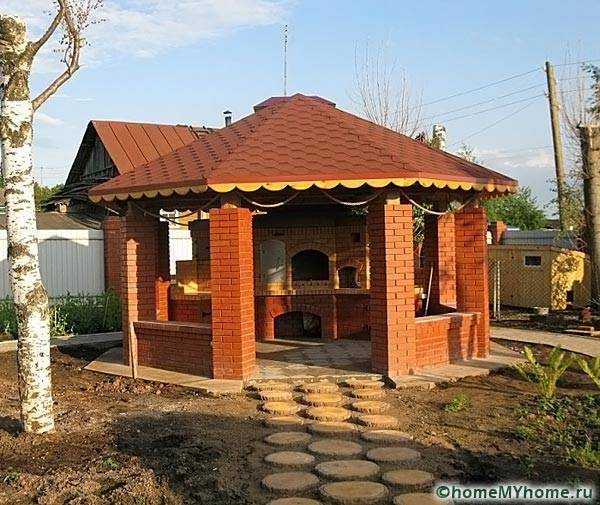

Кирпич

Сомнений в основательности объекта нет. Часто, беседки становятся продолжением дома: пристройкой к веранде, местом отдыха у бани.

Кирпичная беседка

Достоинства:

  • Негорючий материал дает возможность установки внутри мангала или печи;
  • Неподверженность погодным факторам делает беседку практически вечной;
  • Закрытый вариант эксплуатируется круглый год.

Оцените вариант:

Чертеж кирпичной беседки с мангалом и барбекю

До строительства беседки из кирпича, важно увидеть гармонию и уместность тяжелого объекта рядом с домом – перенести ее уже нельзя. Цена на кирпичные постройки – высока.

Статья по теме:

Беседки с мангалом барбекю и печкой. Все о вариантах устройства печки или мангала в беседке и особенностях использования в специальной публикации нашего портала.

Комбинирование

Нередко, владельцы, стремясь сэкономить, используют для возведения беседки, оставшиеся от основного строительства материалы, комбинируя железо, древесину и кирпич. Получаются интересные варианты:

Беседка из камня, дерева и металла

Небольшая беседка комбинированного типа

Видео: варианты и виды беседок для дачи



Пошаговая инструкция изготовления деревянной беседки

Проект

Анализируя написанное выше, можно с уверенностью сделать вывод, что для самостоятельного изготовления без специальных навыков годится деревянная беседка своими руками. Чертежи и размеры купола кровли следующие:

Разметка шестигранного основания

По его крайним точкам ориентируется положение стоек каркаса. Преимущество шестигранного купола в интересном внешнем виде, лучшей устойчивости к ветру и снегу.

Проект шестиугольной беседки

Материалы

Для изготовления бюджетного варианта потребуются:

  • Стоечный брус 150*150 мм – 6 шт по 2 м;
  • Обвязочный и стропильный брус на элементы кровли – 100 мм и 40 мм для обрешетки;
  • Кровельное железо или черепица;
  • Резные щиты;
  • Обрезная доска;
  • Крепеж – саморезы, болты;
  • Пропитывающие и декоративные составы – лак, морилка и прочие.

Брус для каркаса

Инструмент, который понадобится для проведения работ

В зависимости от сложности конструкции, дополнительно требуется усиливающий брус, стальные уголки, лаги. Далее, рассмотрим алгоритм возведения шестигранной беседки своими руками по индивидуальным размерам и чертежам.

Разметка и подготовка участка

Разметка участка под шестиугольную беседку

С поверхности грунта снимают дерн и разравнивают его. Разметку под стойки ведут при помощи кольев и шнура. В шестигранной фигуре, образованные бечевкой треугольники равны – смотрите чертеж купола. Убедившись в правильном положении, приступают к следующему этапу.

Фундамент и монтаж стоек

Установка опор в подготовленные ямы и заливка цементным раствором

Различные варианты крепления стоек к фундаменту

Для углублений под стоечный каркас используют ручной бур. Вращая его на глубину до 0,7 м, получают 6 одинаковых ям. Концы у подготовленных стоек обмазывают жидким битумом или оборачивают рубероидом для предотвращения гниения. Установленный брус заливают жидким цементным раствором и оставляют для схватывания примерно на 1 неделю.

Установка обвязочного бруса

Обвязка каркаса

Методом вырубки в лапу крепят верхний обвязочный брус, а затем нижний для установки половых лаг. Узлы укрепляют стальными уголками. Если использовать саморезы, то предварительно сверлят отверстия меньшего диаметра, а затем вкручивают крепеж, иначе брус даст трещину.

Готовый скелет беседки

Для надежности, шестигранная беседка своими руками чертежи и размеры которой указаны на собственном плане, должна иметь средний обвязочный брус, установленный на половину высоты объекта. Он будет ориентиром для установки резных щитов.

Сборка купола

Сборка и монтаж купола

Крышу собирают внизу и устанавливают сразу целиком. Для этого стропильный брус запиливают под нужным углом и соединяют концами в одной точке. Другие концы ложатся в пазы на стойки, с остатком за пределами беседки на 30–40 см для защиты от стекающей влаги в момент дождей. Их укрепляют болтами – кровля требует надежности. Между собой стропила укрепляются собственной обвязкой. Остается набить на сектора обрешетку и покрыть кровлю черепицей или ондулином.

Кровля из ондулина

Монтаж пола и фурнитуры

Монтаж пола в беседке

К нижнему обвязочному брусу в заранее выпиленные пазы укрепляются половые лаги. Они не должны вплотную взаимодействовать с грунтом, во избежание сырости. Далее, укладывается половая доска. С наружной стороны укрепляются деревянные резные щиты, а внутри по стенкам беседки монтируются лавочки, если не предусмотрено иное.

Полезный совет! При укладке половой доски оставляйте зазор между соседними досками. При повышенной влажности древесина набухает и пол может вспучиться.

Защита и декор

Пропитка древесины защитным составом

Готовую беседку зачищают шлифовальным кругом или бумагой, затем пропитывают составами от проникновения влаги и препятствующие плесени и гниению. Остается декорировать собственное детище. Это дело вкуса – сам по себе древесный узор уже хорош. Однако, если для беседки применялись вторичные материалы, то имеет смысл покрыть очищенную древесину лаком или выявить узор с помощью морилки. На крайний случай окрасить в темные благородные цвета.

Сложные варианты изготавливают на основе простого. Для наглядности, домашнему мастеру в помощь предлагается подробная видеоинструкция сборки дачной беседки.

Видео: как построить беседку своими руками



Понравилась статья?
Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

Беседка своими руками: чертежи и размеры

Беседки на участке играют очень важную роль – они созданы для отдыха большой компанией или тихого уединения на лоне природы. Но, их строительство мало чем отличается от монтажа полноценного здания. Точно так же необходимо заранее подготавливать чертежи и всю сопутствующую документацию. Чертеж с размерами беседки, изготавливаемой своими руками, поможет мастеру определиться не только с конструкцией будущего сооружения, но и с теми материалами и их количеством, которые будут задействованы при монтаже.

Разнообразие видов беседок

Сейчас беседка — это не только место для отдыха, состоящее из крыши, нескольких опор и оборудованное внутри столом и скамьей. На данный момент можно выполнить на участке настоящую летнюю кухню или беседку с мангалом своими руками, а также двухэтажную конструкцию.

Благодаря тому, что из дерева легко смонтировать такую беседку, ее может построить даже начинающий мастер. Сложность всегда возникает только от того, какой ее вид выбран.

В зависимости от внешнего вида и функционала они могут быть:

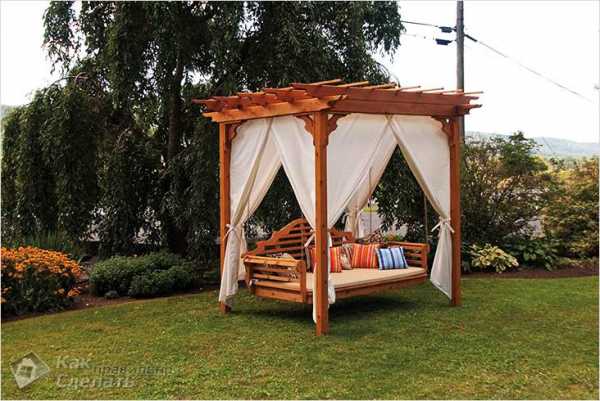

  1. Открытыми. Это те строения, которые упоминались ранее, состоящие из нескольких опор, крыши и стола со скамьями, как на фото. Они просты в возведении, поэтому пользуются большей популярностью, но подходят только для отдыха в летний день и при хорошей погоде.
  2. Закрытыми, которые имеют стены, окна и двери. Такие строения могут быть использованы и летом, и зимой.
  3. Переносными, которые легко смонтировать в любом удобном месте участка.
  4. Полуоткрытыми, часть конструкции которых закрыта, а часть остается открытой.

Деревянные беседки могут выполняться из бруса, бревен и даже обычных неотделанных стволов деревьев и веток. Все зависит только от желания и возможностей хозяина, а также от того стиля, который должен быть воссоздан. По форме и размеру конструкции подбираются в зависимости от габаритов участка. Если места не слишком много, то большое строение будет выглядеть неуместно и лучше выбрать небольшую конструкцию. По конфигурации беседки могут быть самыми разнообразными: прямоугольными, квадратными, круглыми, восьмигранными, шестигранными, а также более сложными по конструкции, например, в виде полусферы.

Для оформления кровли беседки используется тот же кровельный материал, что и для жилого дома. Это может быть металлочерепица, шифер, поликарбонат, гибкая черепица и другие подходящие материалы.

Важно! Лучше использовать тот кровельный материал, которым выполнена кровля дома, чтобы поддержать единство оформления.

Такой вариант можно наблюдать на следующем фото:

По конструкции кровли также разделяются в зависимости от внешнего вида самой беседки и могут быть односкатными, сферическими, купольными, многоскатными, арочными, многоуровневыми или шатровыми. Очень часто можно встретить летние беседки, кровлей которых выступает вьющееся растение, спускающееся на стены.

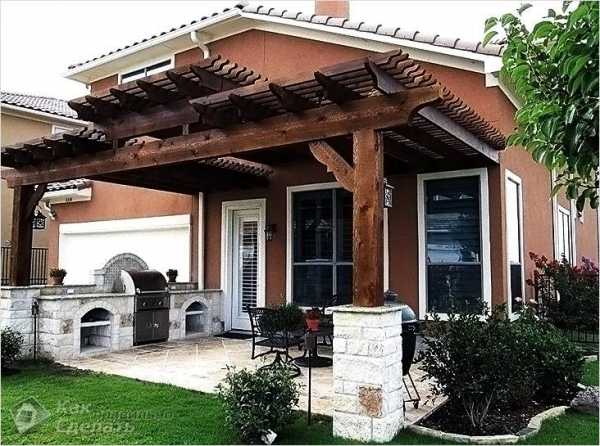

Очень распространены беседки, имеющие внутри барбекю или мангал и столовую зону, но они обладают более сложной технологией возведения, которую также при соблюдении алгоритма работ, можно воспроизвести самостоятельно. Так как внутри конструкции устанавливается печное оборудование, то обязательно нужно будет учесть этот факт в схеме.

Особенности составления проекта беседки

При составлении чертежа беседки из дерева можно пользоваться уже имеющимися чертежами, которые сейчас не так сложно найти, а можно создать свой индивидуальный стиль. Если выбрана слишком сложная конструкция, выполнить которую в виде проекта сложно, можно воспользоваться услугами профессионалов, которые в соответствии со всеми правилами и требованиями пошагово воспроизведут правильный чертеж.

Выполнение проекта включает в себя создание эскиза и чертежей, по которым будет производиться строительство конструкции. Эскиз и схема расположения поможет еще на первом этапе понять, как будет располагаться беседка на местности относительно других построек, а также отметить внутреннее наполнение постройки и понять, каким образом лучше подводить коммуникации и сколько строительного материала понадобится.

При составлении плана беседки для дачи следует пользоваться некоторыми рекомендациями, которые позволят выполнить его максимально правильно:

  • Определение того типа, которого будет производиться сооружение: открытый или закрытый.
  • Определение дизайна беседки, который должен сочетаться с общим фоном и строениями на участке.
  • Выбор места строительства для конструкции. Для этого необходимо иметь план участка, где обозначены все строения на нем, садовые дорожки, а также расположение деревьев и кустарников. Лучше всего беседку размещать в глубине сада, в конце садовой дорожки на расстоянии от жилого дома на 3 – 5 метров. Если беседку планируется оснастить мангалом, то лучше удалить ее от дома на 8 метров.
  • Указание габаритов беседки, места расположения опорных стоек и других элементов беседки. Также прописывается форма и высота ограждения конструкции. Для компании из 4 – 8 человек подойдут беседки с общей площадью около 12 – 16 кв. метров. Если же в беседке хочется установить не только стол со скамьями, но и зону более комфортного отдыха с шезлонгами, то площадь рассчитывается, исходя из того, что на одного человека нужно будет 4 кв. м.
  • Включение в проект чертежей беседки, которые выполнены со всех сторон. Это изображение фасада, беседка в разрезе, расположение технических узлов внутри конструкции.
  • При монтаже закрытой конструкции прописывается схема проведения вентиляции.
  • Воспроизведение отдельного плана основания под беседку с указанием его типа и того материала, который понадобится.
  • Описание мест установки дверей, лестниц, окон и прочих важных элементов.
  • Отдельное выполнение плана кровли, в котором отображается ее вид, размеры, высота, углы наклона и материал.
  • Указание технологии монтажа беседки и каждого ее элемента в отдельности. Если предполагается установка печи или мангала выполняют схему кладки и особенности конструкции фундамента.
  • Выполнение схем проводки и электроснабжения, если такое подразумевается.
  • Разработка плана размещения источников света, мебели и необходимого оборудования.

По готовому плану подсчитывается количество необходимых материалов и составляется смета на их покупку. Обязательно в нее включаются крепежные элементы, пропитки и отделочные составы. Примеры планов приведены на фото ниже.

От того, насколько правильно и четко составлен проект, зависит качество и прочность будущей конструкции и простота ее эксплуатации. Также можно будет правильно рассчитать количество материалов и комплектующих, чтобы не возникло дефицита в них, а также не было закупки лишнего.

Проектирование разнообразных по виду беседок

Чаще всего своими руками изготавливают беседки из дерева. Они прекрасно вписываются в любой ландшафт и украшают собой участок. Помимо этого, древесина отличается прочностью, долговечностью, а также экологичностью. Этот материал легко обработать своими руками, что не требует дополнительного обращения к специалистам, чего нельзя сказать, например, о монтаже беседки из профильной трубы. Чаще других изготавливаются открытые деревянные беседки. В данном разделе мы рассмотрим некоторые типы беседок и особенности их проектирования.

Прямоугольная беседка

Такая форма, как и квадрат, является наиболее простой для самостоятельного монтажа. Мы рассмотрим сооружение, состоящие из опорных стоек с ограждением и крыши. В проекте этой легкой беседки с 4 стойками обязательно указываются места расположения опор и их высота, тип основания, конструкция кровли и ее высота углом наклона. Обязательно прописывается высота и оформление ограждения.

Чертеж должен быть выполнен во фронтальной и профильной проекции, отдельно выполняется схематическое изображение фундамента конструкции, чаще всего используют столбчатый. На его проекте указывается количество столбов и глубина, на которую они заглубляются, а также расстояние между ними, зависящее от габаритов самого строения.

Совет! Для простоты выполнения работ к общему проекту прикладываются чертежи наиболее сложных технических узлов, по которым можно быстрее выполнить крепления.

В чертеже кровли указывается стропильная система с тем способом верхней обвязки, который наиболее предпочтителен для строящейся беседки. Помимо этого, указывается шаг между стропилами и крепление мауэрлата.

Когда все необходимые проектные документы готовы и закуплены материалы, можно приступать к возведению конструкции. Для начала нужно подготовить участок для монтажа беседки. Его очищают, снимают верхний слой и размечают согласно плану. При помощи колышков и шнура оформляется периметр будущей постройки и создается фундамент.

Для выполнения основания в обозначенных местах выкапываются ямы глубиной около 80 см, их дно засыпается слоем песка. После этого в каждую вставляется опорная стойка и бетонируется.

Важно! При работах очень важно соблюдать вертикальность каждой опоры и четко следовать соответствию расстоянию между ними.

Затем производится нижняя обвязка и настил лаг пола. После этого производится настил половых досок, для которого лучше всего использовать террасную доску. Дальше производится обвязка верхнего типа, собирается каркас кровли, его обшивка и покрытие кровельным материалом.

Ограждение монтируют только после того, как конструкция беседки полностью готова. Для начала опорные стойки соединяются горизонтальными перилами, а далее крепятся балясины ограждения. Если ограждения по проекту решено устанавливать в виде решетки, то нужно заранее подготовить подходящие по размеру рамы, на которые набиваются брусья в том порядке, какой необходим.

Беседки с мангалом

Прежде чем будет производиться монтаж, поэтапно выполняется проект расположения беседки. К этому вопросу нужно подойти очень тщательно, так как обычно к таким сооружениям подводят такие коммуникации, как вода, газ и электричество. Обязательно месторасположение беседки планируется с таким учетом, чтобы дым от печи при ветре не распространялся на другие постройки на участке. Обычно такие беседки выполняют роль летней кухне на загородном участке. Такая конструкция представлена на фото. Они могут быть закрытого или открытого типа. Закрытые используются и в зимние месяцы, но при проектировании обязательно просчитывается возможность утепления стен и кровли, а также проведение вентиляции.

Беседки с камином или мангалом довольно сложны в самостоятельном возведении и эти сложности начинаются уже с этапа проектирования. Необходимо выполнить не только проект самой беседки, но и чертеж основания под установку печного оборудования, так как по своей массе они достаточно тяжелое. Чаще всего проектом предусматривается плитное основание для конструкции печи и столбчатое для самой беседки.

Важно! Фундамент под мангал или барбекю обязательно должен иметь армирование, чтобы в процессе эксплуатации не возникало трещин.

В чертеже такой беседки обязательно отображаются размеры и ее планировка с указанием мест расположения камина, печи или мангала, а также дымохода. Обязательно делается чертеж самого мангала с подробными размерами жаровни, количеством огневых точек, а также отображением укладки кирпича.

При проектировании очень важно правильно осуществить зонирование пространства. Доступ к мангалу или камину должен осуществляться без препятствий, чтобы была возможность готовить и производить очистку оборудования. Вокруг печи обязательно укладывается пожаробезопасный материал. Обеденный стол со скамьями лучше установить в противоположной стороне в целях безопасности. Оптимальный вариант расстановки представлен на фото.

При проектировании беседки с мангалом рядом с основным оборудованием устанавливается рабочий стол, а при желании и мойка. С другой стороны должно быть оборудовано место для хранения дров, чтобы не приходилось постоянно ходить за ними в сарай. Таким образом, минимальный показатель длины кухни – около 3000 мм.

При проектировании учитывается необходимость подведения коммуникаций, что отображается в документации. Если грамотно подойти к вопросу проектирования беседки своими руками из дерева с мангалом, то в будущем не возникнет проблем при эксплуатации и такая постройка будет безопасной при использовании.

Заключение

Проект на начальном этапе строительства важен для любого сооружения и беседка не исключение. Выполнить проект можно самостоятельно или подключить к этому вопросу профессионалов, если выбрана сложная по исполнению конструкция. Благодаря грамотно составленному проекту, закупить материалы в нужном количестве не составит труда, а процесс строительства пойдет намного быстрее с наглядной схемой.

bouw.ru

чертежи и размеры, схемы и проекты, эскизы и фото ⋆ MACHO'S RULES

Перед тем как начинать любую стройку, нужно подготовить для нее проектную документацию. Строительство беседки своими руками на даче – не является исключением, здесь также нужны схемы, размеры, эскизы, что в комплексе позволит получить полную картину о будущем строении.

Вы поймете, какие нужны для строительства материалы, а также, где и как будут размещены определенные конструктивные элементы. Самое главное – составить смету, дабы избежать лишних затрат.

Дачные беседки — это просто и красиво

На сегодняшний день в продаже появилось множество современных строительных и отделочных материалов. Следовательно, есть возможность отойти от использования привычных стройматериалов и создавать уникальные конструкции беседок своими руками. В понимании многих людей беседка – это просто место, в котором можно отдохнуть. Действительно, это так и есть. Но сейчас в беседках создаются кухни, лежанки, качели и даже мангалы.

За счет того, что современные стройматериалы обладают легкостью и изящностью, можно собирать беседки самостоятельно. Сложность определяется только собственными задумками. В интернете можно найти огромное количество фотографий, которые вдохновят вас на создание на своем участке уникальной беседки:

Дизайн беседки на даче, фото:

Переносная конструкция

Если учесть различные характеристики беседок, то можно условно разделить эти строения на группы. Итак, есть:

  • открытые беседки (просты в строительстве, применяются в основном летом),
  • закрытые беседки (конструкция со стенами, окнами и дверьми),
  • переносная беседка (разбирается и собирается легко).

Существует огромное множество строительных материалов, которые можно использовать для строительства беседок своими руками. Итак, используются деревянные, металлические, стеклянные и пластиковые предметы. Кроме того, активно используется камень. Популярными в последнее время стали беседки из камня. Тут в ход пойти может даже то сырье, которое никто не использует вообще: пластиковые бутылки, поддоны, деревья, а также другие подручные материалы для беседок. Все зависит от того, какой фантазией обладает хозяин.

Чертеж беседки для маленького участка

Что касается размера будущей беседки, то все определяется площадью самого участка. Если же площади не много, то и беседку не стоит создавать очень большой. Конфигурация бывает квадратной, прямоугольной, круглой, в виде шестигранника, восьмигранника. Иногда создают беседки в форме овала.

Совет! Если же вы впервые создаете беседку своими руками, то необходимо пользоваться фотографиями, чертежами, советами специалистов. Всю информацию можно найти в интернете. Это позволит в дальнейшем избежать ошибок.

В качестве кровельного материала для беседок выбирают шифер, профнастил, гибкую черепицу, сотовый или монолитный поликарбонат. Если учесть, что многие из этих материалов – весьма пластичные, то можно делать не только односкатные, но и многоскатные, а также сферические, арочные, купольные и другие формы крыш. Распространенными являются беседки, в которых в качестве крыши – вьющиеся зеленые растения.

Особой популярностью сегодня пользуются беседки, в которых оборудуют летние кухни. Там же встраивают мангалы, камины или места для барбекю. Помните, что для создания подобных конструкций потребуется выполнять определенные требования. И опять же: необходимо иметь чертежи, эскизы и проекты не только всей беседки, но и печи, камина, например. Это позволит безошибочно справиться с работой, а также потратить минимум средств.

Беседка с мангалом открытого типа

Постройка беседки своими руками

Как же создать дачную беседку своими руками? В интернете, как было сказано ранее, существует множество проектов и чертежей беседок. Если же вы не уверены в том, что самостоятельно сможете создать собственный проект, настоятельно рекомендуется воспользоваться проектами тех беседок, которые найдутся в сети.

Чертеж конструкции из дерева с размерами

Итак, создание проекта беседки состоит из нескольких этапов. Для начала необходимо создать эскиз будущей постройки, составить рабочие чертежи. Схемы и эскизы позволят на данной стадии спланировать расположение конструкции, наметить расстановку в ней оборудования и мебели. Если в беседке нужны коммуникации, помимо света, то определяется и их система подвода. Существуют четкие рекомендации, которые позволят правильно подготовить проект.

Схема открытой конструкции

Так, изначально определяемся с типом беседки – открытая или закрытая. Потом – продумываете стиль дачной беседки, которая должна сочетаться с другими строениями на участке. Определяются строительные материалы, которые будут использованы в работах. Наконец, на участке нужно выделить место для беседки. Все размеры должны четко отражаться в чертеже и совпадать с участком на местности. Если беседка на даче будет иметь закрытый тип, то обязательно стоит создать вентиляционную систему. Для массивных беседок определяется тип фундамента:

  • ленточный,
  • столбчатый,
  • основание из плит.

Теперь можно переходить к описанию конструктивных узлов. Здесь размечают места монтажа окон, дверей и лестницы. Схема крыши – это отдельная работа. Технология возведения каждого из конструктивных элементов дачных беседки определяется отдельно, что должно быть отражено в проекте. Настало время обозначения проводки электричества и водопровода. В плане отображаются места монтажа мебели, оборудования, светильников. Нужно отметить, что это далеко не все работы, нюансы, которые следует учесть, составляя своими руками проект беседки.

Фото прямоугольного проекта постройки

Чем тщательнее будет проработан проект, тем точнее будут сделаны расчеты строительных материалов, тем легче будет проводить само строительство. Самое главное, что практически нивелируются ошибки. Конструкция получится крепкой и долговечной.

Видео: садовая беседка из дерева, пошаговая инструкция

Строительство деревянной беседки своими руками

Итак, если речь идет о выборе материала для строительства беседки, то многие люди предпочитают выбирать именно дерево. Дело в том, что этот материал позволяет создавать беседку для дачи, вписывающуюся в интерьер любого участка. Кроме того, дерево – это экологически чистый материал, который является экологически чистым, долговечным. Дерево легко обрабатывать и для возведения беседок используют брус, бревна, доски, прочие элементы.

Зимняя конструкция беседок из дерева, фото

Прямоугольная беседка

Самый простой вариант для самостоятельного строительства деревянной беседки является использование прямоугольной конструкции. Это сооружение открытого типа для летнего использования. Будут открытые опорные стойки, крыша и ограждение. В чертеже следует отобразить только размеры конструкции, высоту, а также эскиз строения.

Как правило, создается чертеж профильной и фронтальной проекции беседки. Фундамент выводится отдельной схемой. Как правило, отдают предпочтение столбчатому основанию. Тут нужно указать размеры столбов, высоту и глубину, на которую они будут вкопаны.

Совет! Для того чтобы работы было удобнее выполнять, можно к проекту приложить подробную схему монтажа технических узлов с указанием вариантов крепления между собой.

Что касается чертежа крыши, то здесь уместно отображать стропильные системы, указав крепление верхней обвязки, нижней опоры для стропил, а также указать шаг между стропилами. Как только все чертежи будут готовы, можно непосредственно приступать к строительным работам. Итак, подготавливаем и размечаем участок для строительства. Применяются колья, обвязанные веревкой. Как только периметр обозначен, начинаем обустраивать фундамент.

Чертеж простой деревянной беседки своими руками для дачи, размеры

Для создания фундамента, по чертежу следует выкопать котлован. Хотя яму трудно назвать котлованом, если в ней глубина 80 сантиметров. Тем не менее, все следует называть по правилам строительства. На дно выкладывается слой песка. Ставятся опоры, которые потом бетонируют. Обязательно проверяйте уровнем ровность всех опор, удаленность их друг от друга, а также уровень по высоте.

Фото начального этапа работ

Теперь переходим к созданию нижней обвязки, обустраиваем пол из лаг. Используются деревянные брусья. Как только каркас пола готов, нужно создавать настил из досок. Потом фиксируют верхнюю обвязку, собирают каркас кровли. Каркас обшивается доской и перекрывается кровельным материалом.

Этапы возведения

Как только конструкция беседки будет стоять на месте, можно создавать ограждения. Изначально зафиксируйте горизонтальные брусья, которые будут одновременно перилами. Потом устанавливаются вертикальные стойки. Если же по проекту предусмотрена деревянная решетка, то необходимо создать раму из бруса, а потом внутри нее набивается решетка.

Конструкция из дерева, размеры для постройки

Беседка с барбекю и мангалом

Прежде чем начать создание проекта беседки с мангалом, камином или барбекю, нужно создать эскиз, на котором отображается месторасположение беседки на участке. Дело в том, что к подобным беседкам будет подходить газ, вода. Следовательно, планировка должна быть идеальной. Учитывайте направление ветра, при котором дым от печки не будет распространяться на другие строения.

Беседки из дерева с мангалом, печкой или камином, как правило, заменяют летние кухни. Примечательно, что сооружение может быть открытого или закрытого типа. Так, закрытую беседку можно использовать даже зимой. Поэтому на этапе проектирования нужно позаботиться об утеплении помещения, а также о создании качественной вентиляционной системы.

Отметим, что создать проект беседки с мангалом, барбекю или печью – это довольно сложная работа. Тут во внимание берется не только конструкция беседки и фундамент, но и такие элементы, как печь, камин. Помните о том, что печное оборудование создается из камня, который обладает большим весом. Как правило, создается ленточный фундамент, а под печи или камин – плиточный.

Совет! Чтобы в бетонном основании не появлялись трещины, необходимо под мангал или камин укладывать арматуру.

На чертежах нужно отображать размеры будущей дачной беседки, а также расположения в ней камина или мангала. Отдельно указывается схема фундамента и дымохода. В проект будет включен сам мангал, форма жаровни, количество огневых точек, укладка камня по рядам.

В ходе разработки плана беседки, необходимо тщательно продумать зонирование помещения. Нужно предусмотреть самое безопасное расположение стола, обеспечить свободный подход к камину или к мангалу. Не забываем о том, что придется проводить чистку печи, камина и так далее. Крайне важно обозначить в проекте зону, в пределах которой вокруг камина будет уложен противопожарный материал.

Если же ваша беседка с камином или мангалом будет использоваться как летняя кухня, то к ней обязательно нужно подводить воду, свет, газ. Следовательно, в проекте нужно предусмотреть соответствующие коммуникации, схему электропроводки, воды и так далее.

Еще раз отметим, что предстоит сложная работа не только при создании проекта, но и при строительстве. Поэтому сейчас следует как можно тщательнее составить проект, чтобы потом можно было избежать неприятных «сюрпризов».

Строительство металлической беседки: просто и красиво

Очень часто кроме дерева для возведения беседок используют металл. Это может быть алюминий или простое железо. Материал тем хорош, что его не нужно специально обрабатывать, как дерево. Соединения создаются с помощью сварочного аппарата. Примечательно, что модели металлических беседок могут быть не только стационарными, но и сборными/разборными. Во втором случае для соединения конструктивных элементов используют болты.

Совет! Для того чтобы металлическая конструкция прослужила максимально долго, ее нужно обработать антикоррозийным материалом, а также изредка красить.

Когда планируется создать металлическую беседку, тщательно выбирайте место на участке. Дело в том, что металл сильно нагревается летом. Поэтому металлические конструкции беседок, как правило, создают открытого типа и в саду.

Простая конструкция из профильной трубы

Прежде чем начать создание проекта, лучше продумать дизайн строения, который будет соответствовать стилистике экстерьера. Размеры, которые закладываются в чертежах, зависят от количества людей, которые предположительно будут находиться внутри беседки. Кроме того, следует учесть количество мебели, оборудования и так далее.

Обычно люди используют готовые схемы для строительства металлических беседок. Не трудно найти фотографии и проекты в интернете. Самая простая конструкция прямоугольной формы, которая имеет размеры 2,5 на 3 метра. В таком случае беседка не будет громоздкой. В то же время в ней с легкостью можно установить несколько посадочных мест и столик.

Беседки из профильных труб своими руками

За счет того, что профильная труба обладает рядом преимуществ, много людей используют именно этот материал для возведения беседок. Сооружение не только легко построить, но и с легкостью ухаживать за ним. Дело в том, что металл не сильно подвержен влиянию окружающей среды и обладает сравнительно высокой долговечностью. Профильные трубы не стоят дорого, имеют аккуратный вид. Прежде чем начать строительство, следует определиться с типом и формой конструкции. Кроме того, готовятся чертежи, проверяется наличие материалов и инструментов, которые будут задействованы в работе. Итак, можно создать прямоугольную, круглую, квадратную, шестигранную и другую форму беседки.

Совет! Если вы не имеете достаточно опыта работы со сварочным аппаратом или же впервые создаете подобные сооружения, как беседка, лучше выбирать самые простые конструкции.

Можно создать собственный чертеж, эскиз беседки. В чертежах указываются все размеры, максимально точно проводятся остальные расчеты, так как от этого зависит дальнейший вид и долговечность беседки.

Итак, чтобы построить своими руками беседку из профильных труб, следует использовать такие материалы: бетон, грунтовку для обработки металла, кровельный материал, а также собственно профильные трубы. Из инструментов обязательно должен быть сварочный аппарат, уровень, болгарка, сверла с дрелью, а также крепежные элементы. Как только место для строительства конструкции будет выбрано, нужно приступать к обустройству ям. Их количество определяется согласно проекту – по количеству опор. Ямы имеют глубину до 60 сантиметров. Высота стоек учитывается с этим размером. В качестве опор допускается использовать профиль 80 на 80 мм, а также с толщиной стенки в 3 мм. К стойкам приваривают опорные пятки. Это позволит увеличить степень жесткости конструкции.

На дно подготовленных ям засыпают щебень. После того подстилку утрамбовывают, ставят стойки и заливают бетон. Тут следует максимально точно следить за вертикалью стоек. Как только бетон начинает твердеть, проверяется ровность каждой стойки повторно. После того, как будут проведены данные работы, необходимо подождать примерно двое суток, пока бетон «схватится».

Теперь можно начинать создавать нижний пояс обвязки. Тут применяется профиль меньшего сечения, приваривая материал к опорам на определенной высоте над уровнем грунта. Как правило, обвязку делают на такой высоте, чтобы можно было максимально комфортно заходить в беседку.

Наступает этап создания крыши. Из профиля создается стропильная система по чертежам. Если форма будет двускатная, то профиль приваривается под углом 15 градусов. Чтобы кровельный материал было удобнее крепить, на каркас приваривается профильная труба как обрешетка, шаг которой составляет 45 см. Вот и все – каркас беседки считается собранным.

Конструкция из металла и поликарбоната

Конструкции беседок из поликарбоната

Главное преимущество поликарбоната заключается в том, что он имеет прозрачную структуру. Кроме того, он хорошо сочетается с прочими материалами. Беседки из поликарбоната могут украсить любой двор. Примечательно, что поликарбонат можно использовать не только для кровли, но и для ограждения.

  • Формы беседок

Существует огромное количество форм беседок из поликарбоната. Это можно объяснить пластичностью материала, небольшим весом, а также простотой монтажа. Конструкция бывает овальной формы, круглой, прямоугольной и даже сферической. Сооружение может быть открытого или закрытого типа.

Поликарбонат необходимо закрывать с торцов. При попадании в его соты влаги начинается разрушение.

Кровля бывает односкатной или двускатной, арочной, шатровой и так далее. Так как продаются всевозможные цвета поликарбоната, то внутри беседки можно создать уникальную атмосферу. Цвет материала каждый подбирает в соответствии со своими вкусами. Поликарбонат сочетается с любым материалом: камнем, металлическим профилем, деревом, пластиком и так далее.

Видео — проект оригинальной постройки

Фото беседок: просто и красиво

Фото простой и красивой беседки из кирпича

Фото беседки из оцилиндрованного бревна с металлопластиковыми окнами

Фото закрытой зимней конструкции

Простая конструкция из профильных труб

Фото постройки из кирпича со стеклянными вставками

Независимо от того, какой материал используется для создания беседки, нужно по окончанию работ проверить качество строения. Так, следим за тем, чтобы края материалов были обработаны, не острые. В частности, поликарбонат необходимо закрывать с торцов. При попадании в его соты влаги начинается разрушение. Созданная беседка своими руками из любого строительного материала будет прочной, надежной, функциональной и долговечной, если правильно составить проектную документацию. Какое строение создать – зависит только от ваших предпочтений, а также от финансовых возможностей.

Источник: Дача своими руками

machosrules.ru

пошагово, с фото, видео, размерами, чертежами

Вероятно, вы уже столкнулись с тем, что в интернете очень мало хороших статей и видео на тему возведения деревянной беседки своими руками. В данной публикации я постараюсь охватить максимальное число вопросов, связанных со строительством беседки из дерева.

Готовый вариант беседки

В ходе пошаговой инструкции вам будут предложены картинки и видеоматериалы, которые помогут разобраться в данном процессе.

Все вопросы вы сможете задать в комментариях ниже под статьей.

Данная публикация появилась благодаря видео человеку с сайта youtube.com под псевдонимом «Лазурный». Он снял 25-минутное видео с очень понятными комментариями, которые я буду также использовать в данной статье.

Заранее я прошу прощение за качество фотографий. Так как видео довольно низкого качества, то и фотографии будут соответствующими. В то же самое время всё будет довольно понятно и структурировано.

Подготовка площадки и фундамента

Предложенная деревянная беседка имеет размеры 3 на 3 метра. Соответственно, площадка должна быть заранее вычищена от высокой травы и прочего мусора. В идеале должен быть ровный и твердый грунт.

Для экономии материала и времени было решено отказаться от серьезного ленточного фундамента, так как пользы от него практически бы не было — сооружение и так будет стоять устойчиво.

Несмотря на то что беседка квадратная 3 на 3 метра, используется 12 столбиков фундамента, а не 9.

Площадка
Фундамент

Брус для обвязки
Готовые столбы

Фундамент был выбран столбчатый. Состоит он из 12 бордюрных камней, уложенных ровно по уровню. Вместо бордюрного камня, можно использовать любой твёрдый материал, например, кирпич, плитку или газобетон. Перед креплением нижней обвязки необходимо положить гидроизоляцию на столбики, в нашем случае мы будем использовать листы рубероида.

Нижняя обвязка делается из бруса 100 на 100 мм. Перед укладкой на фундамент брус красится, делается это для защиты дерева и эстетической красоты. Важный момент — концы брусков выпиливаются под углом, чтобы в них могли вставиться столбы будущей беседки. Все это представлено на фотографиях ниже.

Вставка столба в обвязку
Обвязка, скрепленная под углом
Выпиливание обвязки под углом

Возведение стен и установка каркаса

Как уже было сказано, в нижнюю обвязку вставляются столбы, которые составляют основу всей конструкции.

Важно заранее подготовить каждую из четырёх стен, после чего каждая из них по очереди укладывается на основание беседки, поднимается и закрепляется. Мастер в данном случае решил начать с передней стороны, затем с задней, после чего приступил к боковым.

Нижняя обвязка с рубероидом
Затем поднимается и крепится к обвязке

Передняя часть беседки укладывается на основание
Подняв боковые стенки, получаем готовый каркас беседки

Все работы по креплению стенок и их соединению между собой показаны в видеозаписи, которая будет прикреплена ближе к концу данной статьи. Вы можете найти его через содержание статьи, либо прокрутив всю публикацию до конца и увидев его там.

Так или иначе, объяснить на словах, как возводится каркас сооружения довольно трудно, рекомендую лучше вам посмотреть видео.

Подготовка и сборка крыши

Крыша в данном случае была собрана заранее. Она представляет из себя двускатное сооружение, используется стропильная система. Для крыши нам понадобится следующий материал:

  • 2 несущих бруса 100 на 100 мм.
  • 2 поперечных бруса 100 на 50 мм.
  • 8 стропил.

Для того чтобы правильно собрать крышу, необходимо сделать разрезы в стропилах и четырёх брусках, причем в брусках 100 на 100 мм разрезы нужно делать с двух сторон.

Делается это для того, чтобы весь материал лежал ровно в своих пазах и не отклонялся в сторону. На фотографиях, помимо собранной крыши, представлены места, где необходимо сделать разрезы.

Установка стропил

После того как вы установите все четыре стены, и каркас вашей беседки будет готов, можно приступать к установке крыши.

Вашей задачей будет установка двускатной крыши, состоящей из восьми стропил. Если вы установите все стропила точно в заранее выпиленные пазы, то она будет ровной и, с технической точки зрения, верной.

Готовый каркас
Обрешетка с шагами 35 см (первый — 25 см)
Установка стропил

После установки стропил необходимо сделать обрешётку на крыше с шагом 35 см, на которую будет укладываться металлочерепица. Важный момент — первый шаг необходимо сделать 25 см, чтобы концы вашей металлочерепицы не прогнулись.

Укладка металлочерепицы

Листы металлочерепицы укладываются внахлест друг на друга. Если вы правильно сделали шаг в 35 см, тогда ребра ваших листов будут находиться точно над досками. Это позволит правильно прикрепить саморезами металлочерепицу к крыше.

Саморез вкручивается под ребром, делается это для создания эффекта отсутствия саморезов — если смотреть со стороны, то их практически не видно.

Конёк изготавливается из остатков металлочерепицы — дешево и эффективно.

Конёк для беседки мы будем делать из обрезков, которые остались от листов металлочерепицы с крыши. Изначально обрезки нужно максимально выровнять, после чего немного загнуть и прикрепить к беседке. Получится прекрасная экономия денег, вам не нужно будет докупать лишний материал для кровли.

Застилаем пол

Для того чтобы ровно и аккуратно застелить пол, недостаточно просто бросить доски и закрепить их. В тех местах, где доски будут упираться столбы и балки, необходимо делать запилы, чтобы доска проходила сквозь эти условные препятствия.

В зависимости от того, насколько ровно вы сможете сделать вырезы в досках, тем меньше щелей будет в завершение. Работа довольно деликатная, но даже если что-то пойдет не так, это не будет серьезной проблемой. Можно вставить в щель дополнительный брусок, если уж совсем всё плохо будет.

В вопросе пола всегда важно ровно закрепить первую доску. Если у вас это получилось, то все остальное пойдёт значительно проще. Если у вас что-то пошло не так и появился угол, то лучше сразу же всё вытащить и сделать заново. Это будет быстрее и красивее, нежели что-то подкладывать и ровнять в процессе.

Обшивка стен и фронтонов вагонкой

Для украшения и частичной закрытия от атмосферных воздействий мы обшиваем беседку вагонкой. Это небольшие доски, которые крепятся к беседке на гвозди с маленькой шапкой (её почти не видно). Вагонка идет внахлест друг к другу.

Последняя дощечка чаще всего нормально не влезает, поэтому её необходимо будет подрезать, сделать более узкой. При установке вагонки на фронтоны используется тот же принцип.

Подготовительные работы до установки вагонки наглядно показаны в видео. Их необходимо сделать, чтобы всё получилось ровно и надежно.

Обшивка фронтона
Обшивка первой стенки
Обшивка всех четырёх стенок

Данный процесс только выглядит простым. Чтобы все было ровно и без щелей, необходимо изначально провести некоторые работы, чтобы вагонка ложилась ровно в те места, в которые вы запланировали. В видео этот процесс объясняется в течение 3-4 минут, поэтому вопросов у вас возникнуть не должно.

Установка декоративной решётки

В нашем случае декоративная решётка изготавливается из доски, которая у нас осталась. В первую очередь изготавливается рамка для решётки, а затем уже выпиливаются небольшие рейки. Рейки закрепляются крест-накрест, после чего со второй стороны также закрываются рамкой. Для крепления используем гвозди.

Ссылка на полную статью по изготовлению и установке декоративной решётки — Декоративная решётка из дерева для беседки своими руками: варианты, фото, видео.

Так как у нас имеется большая статья на тему декоративных решёток, то я не буду сильно заострять внимание на этом вопросе. Да и в видео пояснения присутствуют. Фотографии процесса изготовления представлены в слайдере ниже.

Строительный материал

Для возведения беседки используется довольно большое количество материала. Общий список того, что вам необходимо, представлен ниже.

  • Брус 100x100x3000 —10шт (нижняя обвязка, столбы, крыша).
  • Брус 50x150x3000 — 24 штуки (пол и скамейки).
  • Брус 50x100x3000 — 18 штук.
  • Доска 25x100x4000 (решётки, обрешётка на крыше и т. п.).
  • Вагонка 14 квадратных метров.
  • Металлочерепица 6 листов по 1,8 метров.
  • Конёк 3,5 метра.
  • Рубероид.
  • Саморезы, краска.

Помимо материала вам понадобится инструмент — лобзик, наждачная бумага, уровень и тому подобное. Можно по старинке на гвозди всё посадить, но давайте без самодеятельности :).

Схема и чертёж

К сожалению, я не смог найти чертеж данной беседки, размеры которой составляют 3 на 3 метра. Однако, я нашёл очень похожую схему, которая наглядно показывает размеры предполагаемой беседки. Так как технология строительства беседки одинаковая, вы вполне можете использовать чертёж, который предложен вам ниже.

Схема чертёж беседки 3,3 на 3,3 метра из дерева

Видео процесса строительства

Как и обещал, прикладываю к публикации видео по возведению беседки своими руками. В течение нескольких дней автор своими руками выполнял все виды работ от установки бордюрных камней фундамента до установки конька на крышу. Очень доступное и понятное объяснение, рекомендую к просмотру.

Другие варианты деревянных беседок своими руками

На сайте мы часто пишем про строительство именно деревянной беседки, так как она является очень популярной. Мы стараемся использовать в наших статьях разные по размерам и форме строения. Я бы хотел привести вам несколько ссылок, по которым вы найдете другие варианты строительства беседок из дерева так же своими руками, как и была сделана вышеописанная постройка.

Размеры предполагаемой постройки

В процессе публикации статей мы добавим сюда ещё больше ссылок, чтобы вы не ограничивались всего лишь несколькими вариантами беседок из дерева.

Если у вас есть какие-то свои примеры, где качественно и интересно показывается стройка подобных беседок — оставляйте свой комментарий, мы обязательно его рассмотрим и прокомментируем.

besedkis.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
