Чертеж с размерами деревянной беседки: >100 чертежей, размеров и пошаговых фото сборки.

Содержание

>100 чертежей, размеров и пошаговых фото сборки.

Беседки: более 100 схем и проектов эскизов. Фото сборки Беседки: более 100 схем и проектов эскизов. Фото сборки

Здесь представлены более 100 чертежей (с размерами), проектов, макетов и эскизов беседок для дачи, частого дома или сада, для того чтобы вы могли сделать их своими руками. Здесь есть дачные, садовые, деревянные, из труб и металлические беседки на любой вкус.



Из этой статьи вы узнаете:

70 чертежей эскизов и макетов с размерами Квадратных беседок70 чертежей и макетов Квадратных беседок

90 чертежей и макетов восьми- и шестиугольных беседок90 чертежей и макетов Квадратных беседок

4 модели квадратных (с пошаговыми фото) квадратная беседка своими руками

6 моделей Прямоугольных беседок(+чертежи) прямоугольная беседка своими рукамми

Восьмиугольные и шестигранныевосьмиугольная беседка своими рукамми

Пошаговые фото изготовления

Разборная
(пошаговые фото) разборная беседка своими руками

Пристенная
(с пошаговыми фото)пристенная беседка

Открытая
(с пошаговыми фото)открытая беседка своими руками

Беседка на сваях из канализационных

трубФундамент для беседки сваи из канадизационных труб

Беседка с крыльцом
(инструкция по созданию)Как сделать беседку с крыльцом

Большая беседка
+чертежи крышиКак сделать большую открытую беседку

В конце статьи огромные фото подборки самых необычных и красивых беседок (более 150 отборных моделей) фото подборка самых необычных и красивых беседок

Чертежи:

70 чертежей квадратных (прямоугольных) беседок для дачи

Здесь представлены чертежи и схемы квадратных и прямоугольных беседок для дачи (5х5, 3х3, 3х2, 3х4, 3х4, 4х4) как из дерева, так и из металла. Во многих эскизах указаны размерами частей конструкций. В данной коллекции есть макеты простых садовых беседок с двухскатными и односкатными крышами, со столом и лавками.



50 чертежей шестиугольных беседок

Ниже архив чертежей с размерами дачных шестигранных беседок, которые вы можете сделать своими руками. Здесь так же как и в предыдущих альбомах есть фото, макеты и эскизы садовых беседок из дерева и из металла.



50 чертежей восьмиугольных беседок

По этим чертежам с размерами вы поймете как сделать восьмиугольную (восьмигранную) садовую беседку для дачи своими руками. Среди макетов и эскизов вы найдете чертежи крыши, основания, стола, лавки и крыльца.



Макеты и пошаговые фото изготовления беседок:



Как сделать простую беседку своими руками

простая беседка своими рукамиИзвестный сайт wikiHow как всегда предлагает просто решение для сложных задач. Если, конечно, для вас это проблема. Не знаете, как сделать беседку своими руками, следуйте этому руководству. Конечно, фото инструкция не очень подробная, но зато картинки красочные и понятные. Так вы сможете сэкономить деньги и сделать уникальную беседку классного дизайна, которая наверняка произведет впечатление на вашу семью и соседей, и все это за треть цены!

Источник фото www.wikihow.com/Make-a-Gazebo

Квадратная беседка своими руками

Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.

квадратная беседка своими рукамиПростой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.

  • Выкопайте ямки под столбы и установите формы в отверстия.
  • Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
  • Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
  • Далее нужно установить средние лаги к полу беседки.
  • Совместите края и убедитесь, что углы получились квадратными.
  • Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
  • Используя уровень, установите верхние балки.
  • Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
  • Не оставляйте никаких зазоров между деталями.
  • Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.

Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

Как сделать двускатную крышу для квадратной беседки.

Источник фото myoutdoorplans.com/pergola/wooden-gazebo-roof-plans





прямоугольная беседка своими рукаммиПрямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок. Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей. Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

прямоугольная беседка своими рукаммиВо второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и  измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

прямоугольная беседка своими рукамми

Примеры чертежей беседок и схем с размерами

Чертежи беседки, а также ее эскизы и 3D модели должны быть включены в проект в обязательном порядке. Разрабатывая эти схемы, планы и рисунки нужно соблюсти пропорции конструктивных элементов, а также указать их точные размеры. В этом случае при возведении постройки не возникнет проблем, которые могли бы привести к дополнительным временным и финансовым затратам.

Каковы же правила составления чертежей и эскизов беседок, и как нужно их рисовать? Об этом наша статья.

Беседки с 8 гранями

Общие правила составления чертежей

Составление чертежей беседки для дачи позволит точно распланировать расположение разного рода важных конструктивных элементов – светильников, стола, дверей, окон, возможно мангала, барбекю или печи. Помимо этого точные схемы и эскизы помогут определиться с количеством необходимых стройматериалов.

Чертеж готовой беседки

Как делаются беседки своими руками (чертеж, фото)

Существуют правила составления чертежей своими руками, которых следует придерживаться:

  • Прежде всего нужно замерить место на участке, отведенное под строительство сооружения. Размеры конструкции на чертеже не должны превышать его площадь.
  • Далее рисуется эскиз.
Модель 3d квадратной беседки

Эскиз постройки из дерева или ее 3D модель наглядно показывают, как она будет выглядеть в конечном итоге

  • Затем чертят фронтальную и профильную проекции строения с указанием размеров. Для сложных конструкций с мангалами или массивной мебелью к комплекту чертежей нужно будет приложить еще и план (проекцию сверху).
  • Далее отдельно чертится схема фундамента, который может быть ленточным или столбчатым.
Чертеж столбчатого фундамента для беседки

Схема столбчатого фундамента

  • После этого рисуют стены и крупные элементы (мангал, стол и т.д). На этом же этапе следует отметить места расположения окон и дверей.
  • Затем на готовом рисунке отмечают размеры всех элементов каркаса и обшивки.
Чертеж каркасной беседки

Чертеж каркаса летней постройки с указанными размерами

  • На следующем этапе составляется схема крыши с нанесением размеров и углов.
  • Отмечаются места расположения светильников и схема разводки электропроводки.
  • Если это необходимо, рисуется мангал с фундаментом и дымоходом (печь, барбекю).
  • Далее нужно будет «расставить» на плане мебель.
План беседки с расстановкой мебели

На план следует нанести, в том числе, и мебель

Важно: В том случае, если предполагается строительство закрытой конструкции, обязательно нужно указать места расположения всех вентиляционных отверстий.

Примеры чертежей с пояснениями

Далее на конкретных примерах рассмотрим способы составления чертежей беседок разного назначения.

Деревянное сооружение для отдыха

Сооружения на брусчатом каркасе на данный момент являются самыми популярными. Составить чертеж такой конструкции, как прямоугольная беседка со столом и лавочками совершенно не сложно.

Модель каркасной беседки на столбчатом фундаменте

Небольшая садовая беседка на каркасе из бруса, предназначенная для семейного отдыха

Сначала рисуем чертеж строения в двух проекциях с указанием размеров.

Чертежи для строительства прямоугольной беседки

Простые прямоугольные дачные беседки своими руками. Чертежи фронтальный и профильный

Важно: В проект нужно обязательно включить и небольшие подробные схемки с указанием способов крепления и размеров элементов в узлах соединений.  Схема соединительных узлов беседки

Схема узлов соединения различных конструктивных элементов

Далее — согласно правилам — чертим фундамент. Конечно же, предварительно нужно определиться с тем, каким он будет. На слабых или неустойчивых грунтах лучше возводить свайно ростверковый, на грунтах с хорошей несущей способностью – ленточный.

Чертеж фундамента и обвязки беседки

Подробный чертеж столбчатого фундамента беседки

Далее переходим к чертежу стен. Рассматриваемая нами деревянная постройка огорожена невысоким решетчатым парапетом. На схеме указываем, в том числе, и способ его крепления к каркасу сооружения:

Подробный чертеж перил беседки

Чертежи беседки садовой, сделанной своими руками. Схема перил каркаса

На следующем этапе рисуем схему стропильной системы. Начинать следует с разработки чертежа верхней обвязки и мауэрлата.

Чертеж верхней обвязки и мауэрлата беседки

Схема расположения элементов верхней обвязки и мауэрлатов постройки

Далее чертится собственно сама стропильная система.

Чертеж стропильной системы беседки

Чертеж стропильной системы двухскатной кровли с указанием ширины шага между стропилами и их длины

К чертежам также нужно приложить таблицу спецификации элементов с указанием видов строительных материалов, необходимых для возведения той или иной части беседки, их размеров и количества.

Таблица Спецификации элементов беседки

Таблица с перечислением деталей конструкции

После того, как все чертежи будут готовы, можно отправляться в магазин стройматериалов и закупать все необходимое.

Совет: Покупайте материалы хотя бы с небольшим запасом. Некоторые элементы могут быть испорчены в процессе строительства. Да и от приобретения бракованного товара у нас в стране никто не застрахован.

Конструкция из бревна с барбекю

Во дворах больших жилых домов часто возводят рубленые дачные беседки. При этом внутри них обычно устанавливаются мангалы или барбекю. Ниже представляем вашему вниманию проект такого удобного и добротного сооружения.

Набор чертежей беседки с барбекю

Чертеж беседки из дерева, оборудованной барбекю

Для такой довольно-таки сложной конструкции лучше дополнительно составить план.

Чертеж для строительства бревенчатой беседки

Схема первого венца постройки с барбекю и ее общий вид

Чертежи беседок с мангалом

Более сложной постройкой является беседка с мангалом. Такие варианты дворовых сооружений также довольно-таки популярны. На мангале получаются очень вкусные шашлыки, так как его основательные кирпичные стены способны долго удерживать тепло. План беседки для дачи с мангалом:

Чертеж беседки с мангалом

План беседки с мангалом

Важно: В комплект чертежей беседки с мангалом обязательно нужно включить схему фундамента этой конструкции, а также дымохода.  Чертеж фундамента беседки с мангалом

Схема фундамента беседки с мангалом

Барбекю в отдельных случаях может быть установлено посередине сооружения. Мангал же – конструкция тяжелая, массивная и габаритная. Поэтому ставят его всегда у стены или в углу. Еще одна оригинальная конструкция беседки с мангалом:

Эскиз беседки с мангалом

Эскиз постройки оригинального исполнения с мангалом

И схемы к нему:

Чертежи для строительства беседки с мангалом

Схемы беседки с мангалом

В комплект чертежей сооружения с мангалом обязательно должен быть включен чертеж и самого мангала.

Подробный чертеж мангала для беседки

Чертеж мангала для беседки с указанием размеров всех элементов

Помимо этого к проекту нужно приложить и порядовку. То же самое касается беседок с печами и каминами.

Схема кладки мангала для беседки

Порядовка мангала беседки

Беседка кухня

Очень удобными считаются конструкции, совмещающие в себе беседку и кухню. В таком сооружении можно не только приятно проводить время, наслаждаясь близостью к природе, но и устраивать обеды и ужины.

Чертеж беседки с кухней

План беседки для дачи, оборудованной мойкой, барбекю, достарханом, плитой, столом и лавками

На видео ниже вы можете ознакомиться с оригинальной конструкцией комплекса беседка – летняя кухня из кирпича и дерева.

Металлические конструкции

Разумеется, на дачах возводятся не только деревянные беседки (чертежи которых представлены выше), но и сооружения из других материалов. Очень популярным вариантом являются, к примеру, конструкции на металлическом каркасе. Конечно же, чертежи перед их строительством рисовать также необходимо. Составить схемы беседки из профильной трубы также просто, как и деревянной. Конструктивно они обычно даже более просты и рисовать к ним сложные чертежи не обязательно.

Чертеж простой металлической беседки

Каким может быть чертеж беседки из металла. Фото простейшей конструкции 3х4м со схемами, на которых указаны основные размеры

Очень часто на дачных участках устанавливаются многогранные беседки из металла. Конструкция 6 угольной постройки немного сложнее, чем у простой прямоугольной. Но возводятся такие сооружения также довольно-таки быстро и просто.

Чертеж каркаса металлической беседки

Как строятся беседки шестигранные своими руками. Чертежи этих конструкций рисуются довольно таки просто

Достаточно несложной в сборке является и такая конструкция, как восьмигранная беседка из металлопрофиля, дерева или из поликарбоната.

Чертежи для строительства восьмигранной беседки

Чертеж беседки 8 гранной с указанием размеров каркаса и крыши

Кирпичная конструкция

Беседки из кирпича – сооружения основательные. Практически всегда их дополняют мангалами, каминами или печами. Часто они представляют собой закрытое отапливаемое помещение или целые комплексы, включающие в себя, в том числе, и открытые помещения.

Эскизы для строительства кирпичной беседки

Эскизы большой кирпичной садовой беседки

Беседки с соборными печными конструкциями

В закрытых беседках могут устанавливаться, в том числе, и сборные конструкции, включающие в себя мангал, печь и другое подобное оборудование.

Чертеж печного комплекса беседки

Эскиз комплекса для беседки, состоящего из русской печи, мангала, коптильни и варочной панели

Совет: В том случае, если в сооружении будет установлен мангал, барбекю или печь, дровник стоит устроить прямо под ними. Это сделает пользование конструкциями более удобным и позволит сэкономить место.

Как видите, составляются проекты таких сооружений, как беседки, своими руками с чертежами довольно-таки просто. Если же вам не хочется тратить на эту процедуру время, можно заказать готовый чертеж в организации, занимающейся проектированием малых архитектурных форм. Однако, разумеется, это повлечет за собой дополнительные расходы.

Беседка для дачи своими руками

Беседка – непременный атрибут приусадебного участка. Интернет пестрит предложениями купить готовые чертежи беседок для самостоятельного строительства, или доверить возведение малой архитектурной формы профессионалам. Но зачастую, существующие предложения по каким-либо причинам не соответствуют запросам владельцев участков, то размер не подходит, то форма и дизайн не устраивает, то просто дорого. Да и само по себе строительство беседки — процесс не сложный и вполне осуществимый своими руками.

Это статья посвящена тому, как составить план, чертеж и схемы узлов беседки, как определиться с размерами в зависимости от предназначения постройки, как правильно разместить мангал, место для отдыха, кухню и т.д. И конечно мы подобрали для вас готовые схемы и чертежи беседок.

Беседка с мангалом

На фото планировка пространства с мангалом, угловые конструкции экономят место

Схема размещения

Первое, с чем необходимо определиться: где будет стоять постройка. Для этого вам потребуется план участка в удобном для вас масштабе, на котором обозначены: основное строение (дом), хозяйственные постройки (баня, сараи), схемы садовых дорожек, деревья.

Совет:  Многолетники лучше не вырубать, они еще послужат для тени и создания ландшафтного дизайна.  Схема прямоугольной беседки из бруса

Чертежи беседки садовой сделанной своими руками, на схеме прямоугольная постройка из бруса

Бседка-навес с угловым мангалом

Беседки своими руками с чертежами, фото навеса из бревна нестандартной простой формы с угловым мангалом

Внимательно изучите план приусадебного участка, с учетом совокупности обстоятельств, и отметьте на схеме, где, на ваш взгляд, беседка будет уместна более всего. Лучше ее разместить в глубине сада, в конце дорожки, между деревьев. Расстояние от основного дома 3-5 м. Если постройка планируется с мангалом, камином или печью, то ее желательно отдалить от основного жилого строения больше чем на 8 м.

Чертеж беседки с размерами

План беседки для дачи, самостоятельный чертеж с размерами

При составлении чертежа не забудьте про фундамент. Для дачных беседок оптимально устраивать столбчатое основание. Расстояние между столбами 1500-2000 мм, под каждую вертикальную опору. Сечение столба 300*300, 400*400 мм. При разметке схемы фундамента на местности следует с каждой стороны прибавить по 100 мм, чтобы основание было больше габаритов постройки.

,Схема размещения мебели в беседке

Приблизительная схема размещения мебели 8 ми угловой постройке

Функционал и размеры – что надо знать

Беседки, прежде всего, строят для комфортного отдыха на открытом воздухе, а это значит, что они должны быть удобными, прочными, надежными, все должно быть под рукой, ничего не должно мешать, раздражать. А для этого следует знать некоторые правила эргономики.

Чертеж квадратной беседки

Типовой чертеж прямоугольной конструкции

Беседка с двухскатной крышей

Как правило, прямоугольные постройки имеют двух- (как на схеме выше) или четырехскатную крышу

Простая четырехскатная беседка

Деревянные беседки, чертежи квадратной постройки с четырехскатной крышей

Стандартная ширина стола 600-800 мм, длина 800 мм — для размещения 4, 1200 мм — для 6 человек. Удобный размер сидушки стула или лавки – 400-450 мм. Таким образом, минимальная ширина беседки 1500 (600+450+450) мм, длина 1500-2000 мм.

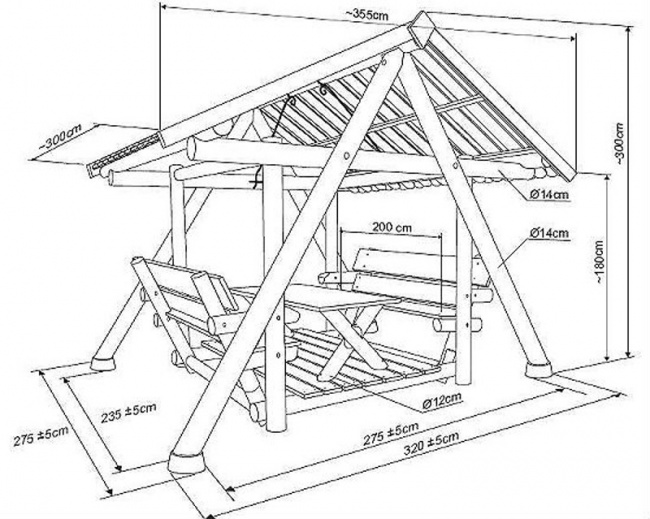

Чертеж беседки из бревна

Дачные беседки своими руками, чертежи мини конструкции из бревна

Примечание:  При необходимости габариты беседки можно уменьшить, в таком случае лучше остановить свой выбор на маленькой, каркасной постройке-навесе, пример смотрите на схеме ниже.  Схема маленькой беседки

Схема беседки для маленького участка

Беседка на металлокаркасе

Изделие на металлокаркасе, размеры схематично, длину и ширину беседки можно изменять под ваши потребности

Для комфортного размещения одного человека необходима площадь по полу – 2 м2, следовательно, оптимальный размер беседки для компании 4-8 человек – 3*4 м, 4*4 м (12-16 м2).

Типовая шестигранная беседка

Беседки шестигранные своими руками, чертежи стандартной деревянной конструкции

Если планируется не только место для посиделок, но и зона для отдыха, с креслами и шезлонгами, тогда площадь беседки вычисляется из расчета 4 м2 на 1 человека.

Чтобы правильно сделать чертеж беседки с мангалом или камином, при расчете площади необходимо учесть габариты печи. Оптимальная глубина кирпичного мангала 750-1000 мм (3-4 длины кирпича), ширина – 1200 мм (10 ширин кирпича).

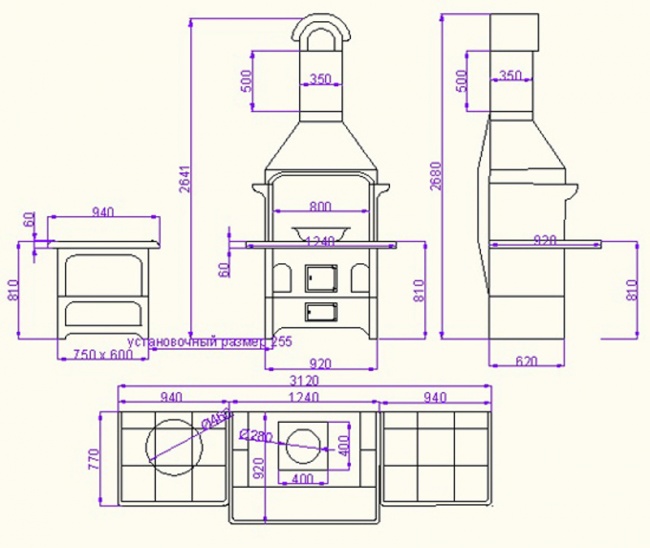

Чертеж мангала для беседки

Чертеж стандартного мангала

Кроме мангала или барбекю, сбоку от него, для удобства следует предусмотреть рабочий стол шириной 600-800 мм, к нему, желательно, мойку – ширина 600-800 мм, а с другой стороны место для хранения дров, для симметрии такое же расстояние. Исходя из этого, минимальная длина кухни, включая печь, 2400-3400 мм.

Мангал с пристройкой для беседки

Схема мангала с рабочей зоной

Перед мангалом  необходимо предусмотреть свободное место 1000-1200 мм, чтобы свободно передвигаться во время готовки, и жар не мешал сидящим за столом. Таким образом, при составлении чертежа беседки, кроме места для посиделок 8-12 м2, под мангал следует выделить дополнительную площадь: минимум — 2400*1750 мм, с комфортом – 3400*2200 мм.

Простая бседка с размещением мебели

Беседка с мангалом, чертеж размещения мебели

Беседка из дерева с мангалом

Схема постройки с мангалом, деревянные конструкции следует обработать огнестойким составом

Для экономии места печь можно установить в углу беседки, или сделать отдельный навес на площадке возле постройки.

Чертежи беседок-столовых с мангалом

Чертежи беседок с мангалом, такая форма постройки способствует удобному зонированию кухонной и столовой зоны

Форма и конструктивные особенности

Помимо того что беседки бывают открытые и закрытые, они еще разнятся и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

Беседка под четырехскатной крышей

Схема сборки закрытого квадратного садового летнего домика под четырехскатной крышей

Прямоугольная беседка под вальмовой крышей

Схема большой беседки из дерева под вальмовой крышей, по фундаменту 4*6 м

Проще всего сделать чертеж прямоугольной беседки, но и здесь подстерегают подводные камни: при переносе схемы на участок, следите, чтобы углы были строго 90о, диагонали одинаковые, или воспользуйтесь правилом египетского треугольника.

Разметка беседки

Разметка участка под беседку

Отмерьте по одной стороне 3,0 м, по другой 4,0 м, соедините точки по прямой, проверьте геометрию, если  соединительная линия равна 5,0 м, то угол 90о

Простые правила для построения схем

Чертежи многорганных конструкций при самостоятельном проектировании вызывают некоторые затруднения. Но напомним вам всего несколько правил из школьного курса. Так, например, шестиугольник с равными сторонами всегда состоит из 6 равносторонних (все стороны равны, а углы = 60о) треугольников. Либо из двух равных трапеций.

Схема чертежа шестигранной беседки

Схема, как просто начертить основание шестигранной беседки

Если требуется изменить форму беседки, например, увеличить какие-то стороны, то сначала рисуется прямоугольник (на схеме ниже зеленой линией), затем чертятся его диагонали, находится середина. От точки пересечения диагоналей, перпендикулярно длинным сторонам прямоугольника, откладываю одинаковые отрезки (на схеме желтая линия), далее точки соединяются. Или все так же можно начертить 2 равные трапеции с общим основанием, высота трапеции должна равняться половине стороны беседки.

Изменение сторон беседки

Шестиугольная беседка своими руками чертежи, если требуется изменить длину сторон

Чтобы начертить восьмиугольную беседку, ее основание так же нужно разложить на простые фигуры, как показано на схеме ниже.

Начальная схема восьмигранной беседки

Чертятся 2 перпендикулярно пересекающиеся линии, равные длине и ширине конструкции, строится прямоугольник, одна сторона которого равна боку постройки, другая — ширине

Схема восьмигранной беседки

Далее строится второй прямоугольник (на схеме зеленый)

Стороны восьмигранной беседки на чертеже

Чертеж беседки 8 гранной, на схеме желтым цветом отмечено, как соединять стороны многоугольника

Чертеж многоугольной беседки

Чтобы увеличить количество сторон в многоугольнике, достаточно начертить еще один прямоугольник и соединить вершины по контуру, как показано на схеме

Проекты беседок – строим своими руками

Чертеж деревянной шестигранной беседки

Чертеж беседки из дерева, 6 гранная конструкция

Схема основания и крыши беседки

Схема основание и крыша 6 угольной постройки

Чертеж восьмиугольной беседки

Чертежи  8 угольной вытянутой конструкции

Садовые конструкции в виде многоугольника немного сложнее в строительстве относительно простых  прямоугольных построек, но выглядят они более оригинально и эффектно. Чтобы беседка была не просто функциональной, но и стала украшением садового участка, декорируйте ее красивой деревянной решеткой или изящной ковкой, растениями, подберите сценарий освещения.

Схема беседки в японском стиле

Схема, как построить беседку в японском стиле

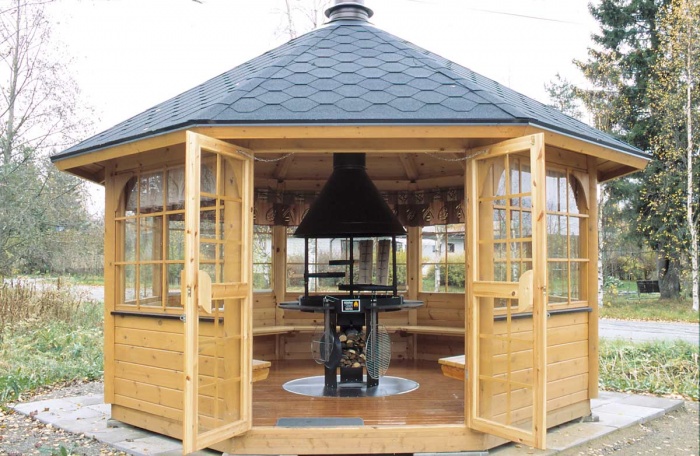

Схема сборки закрытой беседки

Схема сборки деревянного домика гриль

Чертеж металлической беседки

Беседка своими руками чертежи, фото конструкции из металла

Сжема беседки из металлической трубы

Беседка металлическая из профильной трубы, украшенная декоративными элементами ковки, схема каркаса

Чертеж открытой беседки

Чертеж, как сделать беседку на даче своими руками

Обратите внимание, на многих чертежах и схемах пол в привычном виде отсутствует, вместо него выложена ровная площадка из тротуарной плитки или залита монолитно бетонная плита.

Чертеж беседки с элементами ковки

Чертеж беседки из металла, фото простой конструкции с элементами ковки

Изготавливая конструкцию из поликарбоната, старайтесь подогнать размер беседки под стандартный лист 2100*6000 мм.

Шестиугольная беседка из металлопрофиля

Шестиугольная конструкция из металлопрофиля

Для того чтобы разместить больше народу, лавочки устанавливаются по периметру, желательно в такую постройку предусмотреть круглый стол.

Сварная беседка

Чертеж сварной переносной конструкции с поликарбонатной крышей

Большая беседка-навес

Большой квадратный навес из металлопроката и поликарбоната, схема каркаса с размерами

Даже большие постройки из металла и поликарбоната выглядят легко и воздушно. Для защиты от бокового дождя и ветра бока можно закрыть прозрачным монолитным поликарбонатом, экранами из специального прочного полиэтилена или шторами из водонепроницаемой ткани.

Деревянная беседка в разрезе

Чертеж деревянной беседки, поперечный разрез восьмигранной конструкции

Каркас сварной беседки

Летняя конструкция из поликарбоната, схема как сварить каркас из металла

Беседка из бруса с решеткой

Чертеж деревянной постройки из бруса, украшенной деревянной решеткой

Закрытая беседка с решеткой

Закрытая конструкция с решеткой, проект шестигранной постройки

Схема беседки в русском стиле

Схема бревенчатой постройки в русском стиле

Мы представили вашему вниманию самые востребованные проекты беседок. Если вы не нашли подходящий вариант, то воспользуйтесь нашими советами, как самому выполнить чертеж постройки.

Односкатная беседка из бруса

Чертеж односкатной постройки из бруса

Беседка комби с мангалом

Чертеж комбинированной летней постройки с мангалом, размещение основных зон

Если вы не обладаете профессиональными навыками строителя, старайтесь выбирать простые конструкции, без сложных линий и архитектурных излишеств.

Беседка с мангалом и санузлом

Летнее помещение для большой компании с мангалом и санузлом, чертеж зонирования пространства

пошагово, с фото, видео, размерами, чертежами

Вероятно, вы уже столкнулись с тем, что в интернете очень мало хороших статей и видео на тему возведения деревянной беседки своими руками. В данной публикации я постараюсь охватить максимальное число вопросов, связанных со строительством беседки из дерева.

Готовый вариант беседки

В ходе пошаговой инструкции вам будут предложены картинки и видеоматериалы, которые помогут разобраться в данном процессе.

Все вопросы вы сможете задать в комментариях ниже под статьей.

Данная публикация появилась благодаря видео человеку с сайта youtube.com под псевдонимом «Лазурный». Он снял 25-минутное видео с очень понятными комментариями, которые я буду также использовать в данной статье.

Заранее я прошу прощение за качество фотографий. Так как видео довольно низкого качества, то и фотографии будут соответствующими. В то же самое время всё будет довольно понятно и структурировано.

Подготовка площадки и фундамента

Предложенная деревянная беседка имеет размеры 3 на 3 метра. Соответственно, площадка должна быть заранее вычищена от высокой травы и прочего мусора. В идеале должен быть ровный и твердый грунт.

Для экономии материала и времени было решено отказаться от серьезного ленточного фундамента, так как пользы от него практически бы не было — сооружение и так будет стоять устойчиво.

Несмотря на то что беседка квадратная 3 на 3 метра, используется 12 столбиков фундамента, а не 9.

Площадка
Площадка
Фундамент
Фундамент

Брус для обвязки
Брус для обвязки
Готовые столбы
Готовые столбы

Фундамент был выбран столбчатый. Состоит он из 12 бордюрных камней, уложенных ровно по уровню. Вместо бордюрного камня, можно использовать любой твёрдый материал, например, кирпич, плитку или газобетон. Перед креплением нижней обвязки необходимо положить гидроизоляцию на столбики, в нашем случае мы будем использовать листы рубероида.

Нижняя обвязка делается из бруса 100 на 100 мм. Перед укладкой на фундамент брус красится, делается это для защиты дерева и эстетической красоты. Важный момент — концы брусков выпиливаются под углом, чтобы в них могли вставиться столбы будущей беседки. Все это представлено на фотографиях ниже.

Вставка столба в обвязку
Вставка столба в обвязку
Обвязка, скрепленная под углом
Обвязка, скрепленная под углом
Выпиливание обвязки под углом
Выпиливание обвязки под углом

Возведение стен и установка каркаса

Как уже было сказано, в нижнюю обвязку вставляются столбы, которые составляют основу всей конструкции.

Важно заранее подготовить каждую из четырёх стен, после чего каждая из них по очереди укладывается на основание беседки, поднимается и закрепляется. Мастер в данном случае решил начать с передней стороны, затем с задней, после чего приступил к боковым.

Выпиливание обвязки под углом
Нижняя обвязка с рубероидом
Стенка беседки
Затем поднимается и крепится к обвязке

Передняя часть беседки укладывается на основание
Передняя часть беседки укладывается на основание
Готовый каркас
Подняв боковые стенки, получаем готовый каркас беседки

Все работы по креплению стенок и их соединению между собой показаны в видеозаписи, которая будет прикреплена ближе к концу данной статьи. Вы можете найти его через содержание статьи, либо прокрутив всю публикацию до конца и увидев его там.

Так или иначе, объяснить на словах, как возводится каркас сооружения довольно трудно, рекомендую лучше вам посмотреть видео.

Подготовка и сборка крыши

Крыша в данном случае была собрана заранее. Она представляет из себя двускатное сооружение, используется стропильная система. Для крыши нам понадобится следующий материал:

  • 2 несущих бруса 100 на 100 мм.
  • 2 поперечных бруса 100 на 50 мм.
  • 8 стропил.

Для того чтобы правильно собрать крышу, необходимо сделать разрезы в стропилах и четырёх брусках, причем в брусках 100 на 100 мм разрезы нужно делать с двух сторон.

Делается это для того, чтобы весь материал лежал ровно в своих пазах и не отклонялся в сторону. На фотографиях, помимо собранной крыши, представлены места, где необходимо сделать разрезы.

Установка стропил

После того как вы установите все четыре стены, и каркас вашей беседки будет готов, можно приступать к установке крыши.

Вашей задачей будет установка двускатной крыши, состоящей из восьми стропил. Если вы установите все стропила точно в заранее выпиленные пазы, то она будет ровной и, с технической точки зрения, верной.

Готовый каркас
Готовый каркас
Обрешетка крыши
Обрешетка с шагами 35 см (первый — 25 см)
Установка стропил
Установка стропил

После установки стропил необходимо сделать обрешётку на крыше с шагом 35 см, на которую будет укладываться металлочерепица. Важный момент — первый шаг необходимо сделать 25 см, чтобы концы вашей металлочерепицы не прогнулись.

Укладка металлочерепицы

Листы металлочерепицы укладываются внахлест друг на друга. Если вы правильно сделали шаг в 35 см, тогда ребра ваших листов будут находиться точно над досками. Это позволит правильно прикрепить саморезами металлочерепицу к крыше.

Саморез вкручивается под ребром, делается это для создания эффекта отсутствия саморезов — если смотреть со стороны, то их практически не видно.

Конёк изготавливается из остатков металлочерепицы — дешево и эффективно.

Конёк для беседки мы будем делать из обрезков, которые остались от листов металлочерепицы с крыши. Изначально обрезки нужно максимально выровнять, после чего немного загнуть и прикрепить к беседке. Получится прекрасная экономия денег, вам не нужно будет докупать лишний материал для кровли.

Застилаем пол

Для того чтобы ровно и аккуратно застелить пол, недостаточно просто бросить доски и закрепить их. В тех местах, где доски будут упираться столбы и балки, необходимо делать запилы, чтобы доска проходила сквозь эти условные препятствия.

В зависимости от того, насколько ровно вы сможете сделать вырезы в досках, тем меньше щелей будет в завершение. Работа довольно деликатная, но даже если что-то пойдет не так, это не будет серьезной проблемой. Можно вставить в щель дополнительный брусок, если уж совсем всё плохо будет.

В вопросе пола всегда важно ровно закрепить первую доску. Если у вас это получилось, то все остальное пойдёт значительно проще. Если у вас что-то пошло не так и появился угол, то лучше сразу же всё вытащить и сделать заново. Это будет быстрее и красивее, нежели что-то подкладывать и ровнять в процессе.

Обшивка стен и фронтонов вагонкой

Для украшения и частичной закрытия от атмосферных воздействий мы обшиваем беседку вагонкой. Это небольшие доски, которые крепятся к беседке на гвозди с маленькой шапкой (её почти не видно). Вагонка идет внахлест друг к другу.

Последняя дощечка чаще всего нормально не влезает, поэтому её необходимо будет подрезать, сделать более узкой. При установке вагонки на фронтоны используется тот же принцип.

Подготовительные работы до установки вагонки наглядно показаны в видео. Их необходимо сделать, чтобы всё получилось ровно и надежно.

Обшивка фронтона
Обшивка фронтона
Обшивка первой стенки
Обшивка первой стенки
Обшивка всех четырёх стенок
Обшивка всех четырёх стенок

Данный процесс только выглядит простым. Чтобы все было ровно и без щелей, необходимо изначально провести некоторые работы, чтобы вагонка ложилась ровно в те места, в которые вы запланировали. В видео этот процесс объясняется в течение 3-4 минут, поэтому вопросов у вас возникнуть не должно.

Установка декоративной решётки

В нашем случае декоративная решётка изготавливается из доски, которая у нас осталась. В первую очередь изготавливается рамка для решётки, а затем уже выпиливаются небольшие рейки. Рейки закрепляются крест-накрест, после чего со второй стороны также закрываются рамкой. Для крепления используем гвозди.

Ссылка на полную статью по изготовлению и установке декоративной решётки — Декоративная решётка из дерева для беседки своими руками: варианты, фото, видео.

Так как у нас имеется большая статья на тему декоративных решёток, то я не буду сильно заострять внимание на этом вопросе. Да и в видео пояснения присутствуют. Фотографии процесса изготовления представлены в слайдере ниже.

Строительный материал

Для возведения беседки используется довольно большое количество материала. Общий список того, что вам необходимо, представлен ниже.

  • Брус 100x100x3000 —10шт (нижняя обвязка, столбы, крыша).
  • Брус 50x150x3000 — 24 штуки (пол и скамейки).
  • Брус 50x100x3000 — 18 штук.
  • Доска 25x100x4000 (решётки, обрешётка на крыше и т. п.).
  • Вагонка 14 квадратных метров.
  • Металлочерепица 6 листов по 1,8 метров.
  • Конёк 3,5 метра.
  • Рубероид.
  • Саморезы, краска.

Помимо материала вам понадобится инструмент — лобзик, наждачная бумага, уровень и тому подобное. Можно по старинке на гвозди всё посадить, но давайте без самодеятельности :).

Схема и чертёж

К сожалению, я не смог найти чертеж данной беседки, размеры которой составляют 3 на 3 метра. Однако, я нашёл очень похожую схему, которая наглядно показывает размеры предполагаемой беседки. Так как технология строительства беседки одинаковая, вы вполне можете использовать чертёж, который предложен вам ниже.

Обшивка всех четырёх стенок

Схема чертёж беседки 3,3 на 3,3 метра из дерева

Видео процесса строительства

Как и обещал, прикладываю к публикации видео по возведению беседки своими руками. В течение нескольких дней автор своими руками выполнял все виды работ от установки бордюрных камней фундамента до установки конька на крышу. Очень доступное и понятное объяснение, рекомендую к просмотру.

Другие варианты деревянных беседок своими руками

На сайте мы часто пишем про строительство именно деревянной беседки, так как она является очень популярной. Мы стараемся использовать в наших статьях разные по размерам и форме строения. Я бы хотел привести вам несколько ссылок, по которым вы найдете другие варианты строительства беседок из дерева так же своими руками, как и была сделана вышеописанная постройка.

Размеры предполагаемой постройки

Размеры предполагаемой постройки

В процессе публикации статей мы добавим сюда ещё больше ссылок, чтобы вы не ограничивались всего лишь несколькими вариантами беседок из дерева.

Если у вас есть какие-то свои примеры, где качественно и интересно показывается стройка подобных беседок — оставляйте свой комментарий, мы обязательно его рассмотрим и прокомментируем.

фото, видео, чертежи с размерами

Несмотря на всё удовольствие, которое люди испытывают на даче, иногда «чего-то» всё-таки не хватает. Имея даже хороший и комфортный дачный домик, периодически хочется проводить время на свежем воздухе, например, за ужином или просто отдыхая от дачных работ. Именно беседка является прекрасным решением для этой проблемы.

Готовая постройка

Готовая постройка (нажмите для увеличения)

Если вы не хотите «париться» по поводу сложных конструкций и вам достаточно самой простой беседки для отдыха, тогда ниже описанный проект вам подойдёт идеально.

А если не подойдет, то будет предложено ещё несколько вариантов построек «попроще» и без дорогих изысков.

Ниже мы рассмотрим поэтапную инструкцию по возведению простой беседки из дерева, а после неё будут представлены еще несколько идей для строительства.

Строительство простой беседки

Технические характеристики

Беседка из дерева

Вид сзади

  • Размеры: 3 на 2,2 метра.
  • Фундамент: бетонные и кирпичные столбы.
  • Каркас: доска 40 на 100 на 6000 мм.
  • Крыша: двускатная.
  • Кровля: профнастил.
  • Пол: доска 40 на 100 на 6000 мм.
  • Обшивка каркаса: фальшбрус (9 кв/м).

Небольшое сооружение из дешевых строительных материалов (доска, профнастил) комфортными для отдыха размера.

Чертежи с размерами

Ниже показаны четыре чертежа начиная от каркаса с размерами и заканчивая готовой кровлей и обшивкой. При наличии материала, данную постройку можно собрать в течение одного светового дня.

Работать лучше всего в паре, так как даже по чертежам видно, что для некоторых соединений пригодится помощь второго человека.

Размеры предполагаемой сооружения

Размеры предполагаемого сооружения

Каркас

Каркас

Каркас с обшивкой

Каркас с обшивкой

Чертеж готовой постройки с кровлей

Чертеж готовой постройки с кровлей

Фундамент

Для основания используется комбинация бетонных и кирпичных столбов. Связано это с уклоном грунта, и, вероятные всего, потому что у автора остался лишний кирпич 🙂 .

Совсем необязательно для такой постройки делать массивный фундамент. Достаточно фундаментных блоков либо бетонных столбов разной высоты для неровной местности.

Фундамент и каркас беседки
Вид с одной стороны
Фундамент и каркас беседки
Вид с другой стороны

Каркас

Основу беседки составляет деревянный каркас, который делается по нестандартной технологии:

  1. Сначала изготавливаются три пятиугольных основания, которые одновременно являются лагами для пола, столбами для всей конструкции и скатами для крыши.
  2. Затем добавляется нижняя обвязка, поверх которой будут укладываться половые доски.
  3. Скаты крыши покроются обрешеткой 25 мм и укроются кровлей (об этом далее).


Несмотря на то что технология изготовления данного сооружения отличается от классического подхода с нижней и верхней обвязкой и столбами, она является более простым вариантом.

Благодаря этим трём пятиугольным основаниям, вы одновременно возводите лаги, столбы и крышу. Вам не нужно будет дополнительно работать на высоте и сооружать сложную стропильную систему.

Сборка каркаса

Сборка каркаса

Пол

Для настила пола используется такая же доска, как и для каркаса — 40 на 100 на 6000 мм (в простонародье «сороковка»). Она укладывается на лаги и нижнюю обвязку, после чего прибивается гвоздями либо стягивается саморезами.

Пол из «сороковки»

Пол из «сороковки»

Крыша

После каркаса необходимо будет добавить обрешётку на крышу из доски 25 мм. Она нужна для того, чтобы при укладке кровли (в нашем случае профнастила С8) его было удобно крепить к крыше. Кровельные саморезы на предложенном фоте идут в ряд именно благодаря обрешётке.

Кровля из профнастила

Кровля из профнастила


Обшивка

Вариантов обшивки может быть несколько. Можно использовать поликарбонат, сайдинг, декоративную обрешётку и прочее. Хозяин постройки решил отдать предпочтение фальшбрусу, которого для монтажа всей обшивки понадобилось девять квадратных метров.

Фальш-брус
Фальшбрус
Фальш-брус
Готовая обшивка

Покраска

Для создания эстетичного цвета и защиты дерева от гниения используются продукты компании «Бор». Для покраски применяется тонизирующий лак, а для обработки деревозащитный состав. Цветовое решение каждый хозяин принимает сам, в данном случае использовался орех.

Фальш-брус
Использование деревозащитного состава
Фальш-брус
Использование тонирующего лага

Видеоинструкция

Уже не в первый раз мы используем видеоролики от канала «Жека Шаповалов». В данном случае рассматривается именно та беседка, обзор на которую был сделан выше.

В видео будет представлено в несколько раз больше фотографий (причём великолепного HD разрешения), которые более наглядно покажут вам весь процесс строительства.

Идеи для строительства других беседок

На нашем сайте мы часто публикуем подробные инструкции по строительству с фотографиями. Это наша ключевая компетенция —создавать полезный и интересный контент для пользователей нашего сайта, то есть для вас.

Поэтому предлагаю вам несколько ссылок на публикации, которых вы найдете пусть и другие, но все равно довольно простые беседки. Если же вам хочется посмотреть на красивые и элитные постройки, то можете перейти по данной ссылке — фото элитных беседок для дачи.

Беседка 3,5 на 3,5 метров

Одна из предложенных идей

  • С размерами 3 на 3 метра из бруса 150 мм — одна из лучших инструкций на нашем сайте. Проект от Дмитрия Мальцева.
  • Из бруса 3,5 на 3,5 метра — украинский подход к строительству из массивного бруса с подробным видеоразбором от Тараса Ходорчука.
  • Шестигранная из дерева — если вы захотите отойти от классической квадратной или прямоугольной формы, тогда постройка с шестью углами может быть вам интересна.
  • Садовая с четырёхскатной крышей — очень простой проект, который представил также Жека Шаповалов. Помимо основного сооружения, рядом находится декорированный колодец.
  • Из металла и поликарбоната — если древесина по каким-то причинам вас не устраивает, тогда можно отдать своё предпочтение профильной трубе и современным поликарбонатным плитам.

Чертежи беседок из дерева с размерами

Садовая беседка, или садовый домик — прекрасное место для семейных или дружеских посиделок, для обеда или ужина на свежем воздухе. Она не только выполняет свою прямую функцию, но и украшает участок. Своими руками можно построить беседку практически любой формы и размера, но есть некоторые важные вещи, о которых нужно знать. В этой статье будет рассказано об оптимальных размерах беседки и приведены чертежи строений разной формы.

Размеры беседки и участка

Беседку из дерева можно сделать разной формы и размера в зависимости от размеров участка и того, сколько человек будет в ней размещаться.

Планируя строительство беседки, подумайте, как ее размеры будут соотноситься с площадью участка. Строение не должно занимать слишком большую площадь, иначе на маленьком участке оно будет смотреться не очень хорошо, так же, как и маленькая беседка на огромной площади. Насколько часто вы принимаете гостей и сколько человек к вам обычно приезжает? Ответить на этот вопрос нужно, чтобы не планировать слишком большую постройку, которая займет полезную площадь участка и потребует больших затрат на стройматериалы. Конечно, вы можете делать строение какой угодно площади, но есть некоторые оптимальные размеры беседок, с которыми постройка будет удобной и гармонично выглядящей.

Если садовый домик будет использоваться главным образом для обедов и чаепитий, то на каждого человека достаточно 2 кв.м площади. Если же планируется целая зона отдыха с креслами, то на каждого человека нужно 4 кв.м.

Составляя проект, нельзя забывать про фундамент. Обычно для садовых беседок его делают столбчатым — он достаточно прочен для легкой постройки, но в то же время не потребует больших материальных затрат. Фундамент делают с каждой стороны на 7-10 см больше, чем пол. Расстояние между столбиками оставляют в пределах 150-200 см. Высоту беседки от пола до потолка (полезную высоту) обычно делают равной 2,2 м — этого достаточно, чтобы даже человеку высокого роста было комфортно.

Размеры стола

Стол — важная часть садовой беседки. Его размеры зависят от количества гостей. Обычно стол делают шириной 50-70 см, длина — 70 см для четверых, 110 см для шестерых. В беседке необходимо оставить достаточно большие проходы вокруг стола для удобства передвижения. Поэтому ширина и длина внутреннего пространства должны быть минимум 150-200 см (для стола 50*70 см). Если беседка правильной многоугольной формы (шестиугольной, восьмиугольной, пятиугольной), то стол можно сделать круглым.

Прямоугольная

Прямоугольная или квадратная беседка — одна из самых практичных форм. Ее проще построить, чем многоугольную, в ней поместится больше человек, чем, например, в шестиугольной такой же площади.

Часто ее делают квадратной, но иногда стороны беседки для дачи делают и разного размера, например:

  • длинная сторона — 4 м,
  • короткая сторона — 3 м.

Высота беседки от пола до потолка (полезная высота) — 2,1-2,2 м. В такой беседке площадью 12 кв.м могут разместиться до 20 человек. Если сделать ее меньше:

  • длинная сторона — 2,5 м,
  • короткая сторона — 2 м,

то в ней хватит места на восьмерых. Квадратную беседку обычно делают размером 3*3 м.

Шестиугольная

Шестиугольная форма считается классической. Она экономична по затратам стройматериалов и легка в исполнении, так как состоит из набора одинаковых деталей:

  • 6 стоек,
  • 6 треугольников для крыши,
  • 6 секций ограждения.

Удобной будет постройка со следующими габаритами на 10 человек:

  • расстояние от угла до противоположного угла — 2,9 м,
  • ширина — 2,5 м,
  • высота от основания до конька крыши — 2,8 м,
  • длина стороны — 1,45 м,
  • полезная высота — 2,2 м.

Площадь будет равна примерно 6,5 кв.м. Ее можно разместить и на маленьком участке. Ниже приведен чертеж шестиугольной беседки из дерева с такими размерами.

Деревянную беседку делают на столбчатом основании, сложенном из кирпичей. Стойки можно установить как строго вертикально, так и под углом, чтобы строение расширялось кверху.

Восьмиугольная

Беседку можно сделать в виде восьмиугольника с длиной каждой стороны 2,66 м и диагоналями (расстоянием от одного угла до противоположного) 3762 мм. Для этого необходимо начертить на земле правильный восьмиугольник.

Пятиугольная

Если вы хотите построить необычную беседку, сделайте ее пятиугольной. Это может быть не только равносторонний, но и вытянутый пятиугольник, например, можно выбрать размеры 5*3 м. Если беседка имеет размеры 5*5, то сторона пятиугольника должна быть длиной 146 см, как показано на чертеже. В центре можно поставить круглый стол диаметром 110 см. При этом для удобства строение делают расширяющимся кверху.

Мини-беседка

Такой маленький садовый домик для 4 или 6 человек представляет собой стол со скамейками и крышей. Она может быть изготовлена как целиком из дерева, так и иметь металлический каркас. Такой вариант подойдет для маленького участка. Ширина беседки — 150 см, длина — 150 см для 4 и 200 см для 6 человек. Длина стола — 80 или 120 см, ширина — 60-80 см, ширина сиденья — 40-45 см.

Беседку такой формы можно сделать и большего размера, как на чертеже ниже.

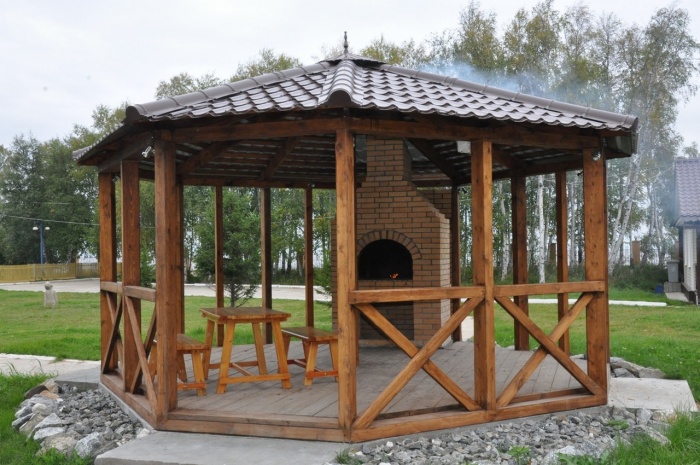

Проекты с мангалом или печью

Даже в деревянной беседке подходящего размера можно установить мангал, барбекю или печь. Особое внимание при этом уделяют мерам пожарной безопасности. Чтобы обезопасить строение от пожара, пол делают бетонным, а часть стен, находящуюся в непосредственной близости от источника огня. Деревянные части обрабатывают огнезащитными составами. По правилам СНиП, перед источником огня нужно оставить не менее 3 м свободного места, то есть беседка с мангалом должна быть довольно большой — не меньше 4*6 м. Она может быть как прямоугольной с классической двускатной крышей, так и многоугольной.

Она может быть закрытой или открытой. Закрытые беседки с мангалами, которые могут использоваться и зимой, обычно располагают близко к дому, открытые, летние, наоборот, на расстоянии. Однако при выборе места для беседки учитывайте, что дым от мангала или печки не должен попадать в дом.

Мангал и все сопутствующие детали, такие как вытяжка, дымоход, необходимо включить в чертеж сразу же. При разработке проекта нужно будет нарисовать фронтальную и боковую (профильную) проекции строения, а также план — для беседки с мангалом это особенно важно. Мангал может быть как готовым металлическим, так и кирпичным, сложенным на даче своими руками.

Внимание! Если беседка будет построена на столбчатом или ленточном, а не плитном фундаменте, обязательно включите в план отдельный фундамент для мангала — это тяжелая конструкция, она должна быть устойчивой.

Барбекю более легкое, имеет круглую форму, его можно поставить и в центре строения. Оно также может быть металлическим или кирпичным. Металлическое барбекю ставят в уже готовый садовый домик на покрытый листами жести пол. В беседке с барбекю нужно предусмотреть вытяжку. Кирпичное барбекю сложной формы может выглядеть так.

Также необходимо сделать чертеж самого мангала. Мангал с дымоходом может выглядеть так.

Вытяжку лучше делать в форме зонтика, она более эффективна.

Если мангал будет выложен кирпичом, то нужно составить и порядовки, то есть схемы расположения кирпича по рядам. Это поможет вам не только быстро и аккуратно сложить очаг, но и рассчитать количество кирпича для него. Порядовка пригодится и в том случае, если вы планируете сделать печь или камин.

Также можно сделать финскую беседку с грилем, находящимся в центре помещения на каменной столешнице.

Материалы

Для возведения стоек беседки обычно используют деревянный брус размером 10*10 или 15*15 см. Также можно построить беседку рубленую, из бревна. Она хорошо подойдет к дому, построенному из такого же материала. Пол делают из досок или плит ОСБ, также можно залить бетонную стяжку или выложить пол плиткой. Для крыши и ограждения также используют доски различных размеров: 10*5, 150*5, 75*2,5 см.

Как построить чертеж

Чтобы построить своими руками чертежи и перенести их на местность, нужно вспомнить несколько правил из школьной геометрии.

Если здание прямоугольное, его углы должны быть строго 90 градусов. Построить прямой угол можно, пользуясь теоремой Пифагора — для этого нужно начертить треугольник со сторонами 3, 4 и 5 м. Угол, лежащий напротив стороны в 5 м, и будет прямоугольным. Также для получения ровного прямоугольника или квадрата необходимо контролировать, чтобы диагонали фигуры были одинаковыми.

Если вы строите правильный шестиугольник, то он состоит из 6 одинаковых равносторонних треугольников или 2 одинаковых трапеций. На бумаге легко начертить правильный шестиугольник с помощью циркуля. На земле можно поступить также, используя вместо циркуля веревку с колышком.

Сначала колышек вбивают в центр предполагаемой беседки и чертят окружность. Далее через центр проводят прямую линию, которая пересечет окружность в двух точках. Это две вершины шестиугольника. Далее веревку с колышком помещают в эти точки и чертят еще две окружности, каждая из которых также пересечет первую еще в двух точках. Это еще 4 вершины шестиугольника. В каждую вершину вбейте колышки, чтобы отметить их.

Чтобы построить восьмиугольник, начертите квадрат и проведите в нем диагонали. Отметьте точку пересечения диагоналей. Разделите пополам каждую сторону и проведите от точки пересечения диагоналей через середины сторон отрезки, равные половине диагонали. Их концы и углы квадрата и будут вершинами восьмиугольника. Проверьте, что диагонали фигуры равны. Опоры располагают так, как на чертеже.

Построить пятиугольник без измерений сложнее. Поэтому поступают так: определяют длину стороны беседки и делят ее на 1,18 — получается радиус окружности. Далее чертят на земле окружность с таким радиусом и разбивают ее на 5 частей, используя веревку длиной, равной длине стороны.

Пользуясь этими чертежами, вы сможете построить на своем участке беседку практически любой формы, с мангалом или без. При необходимости размеры строения можно увеличить или уменьшить, однако, помните, что не стоит делать беседку слишком маленькой или слишком большой.

подробная инструкция, чертежи и схемы, размер, фото

Атрибутом для полноценного отдыха на собственном участке являются беседки. Такие постройки — любимые места для досуга как для вас, так и для ваших гостей. Летом в сооружении можно провести время с книгой, укрыться от дождя во время пикника или устраивать семейные чаепития, а зимой можно готовить шашлыки. Перед тем как построить беседку своими руками из дерева, изучите алгоритм строительства и особенности подбора древесины.

Особенности и преимущества

Дополнительная постройка на участке необходима, чтобы прочувствовать прелести проживания на своей территории. Беседка для близких и гостей будет востребована для активного отдыха на свежем воздухе круглый год.

Деревянная беседка рядом с жилым домом – это:

  • проведение обедов на воздухе;
  • место для сбора родных и друзей для семейных праздников;
  • сооружение, которое защищает от осадков и яркого солнца;
  • архитектурный элемент садового дизайна.

Зимой строение можно использовать для установки мангала и приготовления шашлыка.

Беседки для частного участка классифицируют по функциям и типу стройматериалов. На частных территориях строят:

  1. Металлические беседки. Для сооружения кованых строений необходимо задействовать сварочный аппарат, инструменты для резки, обработки металла, поэтому сооружение кованой конструкции требует мастерства в работе с железом. Возможна сборка секциями. Такой процесс занимает не более 2-3 дней. Строение также не требует мощного фундамента, пожаробезопасно, не гниет. Недостатками являются высокая цена и подверженность материала коррозии. Поэтому сразу после постройки необходимо зачистить имеющиеся коррозионные поражения и нанести защитный слой краски по всей поверхности.
  2. Поликарбонатные беседки. Строения из поликарбоната стали появляться на загородных участках сравнительно недавно. Стройка занимает 1-2 дня. Достаточно установить каркас, роль которого могут выполнить деревянные брусья и закрепить листы поликарбоната. В качестве крыши применяют также листы из полимерных материалов. Рынок строительных материалов предлагает поликарбонат разных цветов. Вы можете получить просторное светлое строение, которое можно построить всего за несколько часов, имеет небольшой вес, легко демонтируется и требует минимальных денежных трат.
  3. Комбинированные сочетания. Беседки можно построить из разных сочетаний материалов для стен. Например, камня, металла, поликарбоната, кирпича, дерева, стекла. Тип фундамента будет зависеть от того, какую нагрузку будет нести участок, массы строения, типа грунта.
  4. Кирпичные беседки. Для строительства из кирпича необходимо побеспокоиться об основании, на котором будут строиться стены, чтобы во время подвижки грунта, кладка не испытывала перекоса и не углублялась со сходом снега. Трудоемкий процесс укладки кирпича потребует также сноровки работы с бетонным раствором.
  5. Каменные беседки. Чаще камень используют на этапе финишной отделки. Основанием под стены может послужить брус, металл или кирпич. Оформление камнем потребует усилий и навыков. Это затратный вариант. При планировании строительства из камня, побеспокойтесь заранее о фундаменте.
  6. Деревянные беседки. Это самый популярный вид открытых конструкций для отдыха на загородных участках. Строить из дерева просто. Процесс потребует минимум навыков и строительный инструментов. Деревянные конструкции не требуют мощного основания, поэтому под строение достаточно установить бетонные блоки, мелкозаглубленный заливной фундамент или бетонная плита. Кровельный материал может быть любым. Возведенное строение нужно пропитать составами, защищающими материал от насекомых, воздействия осадков, огнезащитными средствами. Достоинством такой постройки является простота возведения и возможность сделать сооружение любой формы. Недостаток деревянных строений — недолговечность.

Существует огромное множество форм беседок, в которых вы можете предусмотреть зону отдыха, локацию с мангалом и барбекю.

беседка из дерева своими руками

Разнообразие видов

Вы можете построить на своем участке классическую деревянную беседку из реек, а можете возвести элегантное строение в восточной формы. Рассмотрим основные формы. Чаще всего это прямоугольные конструкции, круглые или многранники.

Важно!

При выборе типа и стиля беседки отталкивайтесь от основного вида участка, жилого здания, архитектуры остальных сооружений. беседка из дерева своими руками

Пергола

Самый простой вид беседки. Открытое строение в виде скамейки и возведенного над нею навеса. Недостатком является невозможность укрыться от ветра или косого дождя. Не требует фундамента.

беседка пергола

Беседки-павильоны

Это полноценные строения со стенами, полом и крышей, которые классифицируют на:

  • обычные крытые строения со сплошной крышей и стенами различной конструкции. Классические дачные павильоны могут быть до половины высоты иметь сплошные стены из дерева, металла или кирпича. Верхний сегмент оставляют открытым, оформляют ковкой, реечной решеткой, закрывают поликарбонатом, стеклом или стеклопластиком;
  • гриль-беседки или шашлычницы – подразумевает установку специальных приспособлений для приготовления блюд на мангале или барбекю. Необходимо обеспечить эффективную вентиляцию и дымоотвод для комфортного нахождения людей внутри. Также возможно установить шкафчики для посуды и стол для работы с продуктами. Отдельно организуют место для отдыха. Это могут быть стационарные или мобильные скамейки со столом.

Сделайте выбор вида будущего строения из дерева, чтобы сделать точные расчеты количества необходимых материалов и наметить алгоритм строительства.

беседка из дерева своими руками

Стили беседок

Существуют различные стили, в которых строят беседки из дерева на участках. Выберите, какой вариант устроит всю семью:

  • Сооружения для отдыха в экостиле представляют строения с использованием растений и деревьев в качестве каркаса и оформления. Например, металлоконструкции или деревянного каркаса можно укрыть среди плодовых деревьев. Роль крыши может выполнить прозрачный поликарбонат или другой материал. Стены организуют из вьющихся растений: лианы, плющ, хмель, дикий виноград, жимолость. Зимой такое строение использовать не удастся.
  • Деревенский или классический стиль – это простой прямоугольный вариант конструкции, представляющий собой сплошную покатую или двускатную крышу и частично сплошные стены. Как правило, стены закрыты только наполовину, верхний сегмент открыт или оформлен рейками. Это позволит любоваться видом цветущего сада или наблюдать за природой.
  • Восточный стиль – оригинальные дизайнерские беседки, в которых основным акцентом является форма крыши. Кровлю, как правило, укладывают на стропила, имеющие изгиб к краю. Дополнительно сооружение оформляют декоративными элементами в восточном стиле. Наиболее часто для постройки используется дерево или камень.

Сделайте деревянную беседку на даче в популярном стиле «деревенском» и «экостиль».

беседка из дерева своими руками

Форма конструкции

Деревянные беседки на участке строят различных форм. Самый простой вариант – навес, который устанавливают на два или четыре столба. Конструкции также можно построить сложной формы – в виде прямоугольной постройки или многоугольного сооружения.

беседка из дерева своими рукамиВас может заинтересовать:

Выберите форму сооружения, чтобы сделать чертеж, по которому будете строить фундамент, возводить стены, монтировать кровлю. Основание должно повторять периметр. Крыша может быть односкатной, двускатной, сложной, многогранной.

беседка из дерева своими руками

Как сделать беседку своими руками

Как и любая постройка, возведение беседки требует определенных навыков. Но при соблюдении технологий и порядка выполнения действий вы сможете построить место для отдыха самостоятельно.

Основными этапами при планировании являются:

  • определение места возведения;
  • выбор материала;
  • составление чертежа;
  • строительство.

Место для строительства лучше выбрать открытое, удаленное от дома и других построек. Продумайте пути подхода к сооружению. Важно, чтобы пройти к строению было легко, не вытаптывая газон или цветники.

беседка из дерева своими руками

Чертеж

Перед строительством беседки необходимо сделать чертеж будущего строения, который учитывает форму, тип фундамента и кровли. Используйте для черчения тетрадную или миллиметровую бумагу. Проект готовьте с соблюдением следующих аспектов:

  • нанесите с соблюдением масштаба эскиз беседки в трех видах – сбоку, с фасада, сверху;
  • на чертеже укажите размеры фундамента, в том числе его заглубление;
  • начертите на эскизе крышу.
  • проект в виде чертежа делайте с нанесением размеров – высоты, ширины, дины каждого элемента;
  • укажите на эскизе расположение дверей, окон, дымохода, крыльца.

Если вы владеете навыками рисования в специальных программах, воспользуйтесь этим умением. Это позволит сделать точный чертеж беседки со всех сторон, подробного плана строения и изображения постройки в 3D-проекции.

Пошаговая инструкция с фото

Самостоятельное проектирование на бумаге делайте в следующей последовательности. Подготовьте чертежную линейку, простой карандаш, ластик, миллиметровую бумагу или ватман:

Рассчитайте масштаб, в котором будет произведен чертеж.

Распределите место на бумаге для нанесения основных видов беседки.

Начертите фасад сооружения.

Нанесите эскиз постройки сбоку.

Нарисуйте вид сверху и план постройки с нанесением внутренних элементов.

По возможности изобразите строение под углом, чтобы отобразить больше сторон. Для этого начертите основные оси координат, по которым нанесите длину и высоту с соблюдением масштаба.

Самостоятельное изготовление

Постройку деревянной беседки своими руками следует начать с проектирования, которое поможет сделать точный расчет необходимых материалов, определить тип фундамента, рассчитать угол наклона кровли, указать основные несущие элементы.

Самостоятельное строительство деревянной беседки проведите в следующей очередности:

  1. Подготовка чертежа.
  2. Расчеты количества строительных материалов.
  3. Закупка всего необходимого.
  4. Выбор места на участке.
  5. Подготовка территории.
  6. Возведение фундамента.
  7. Постройка стен.
  8. Монтаж крыши.
  9. Обустройство внутреннего пространства.
  10. Декорирование.

Оптимальное время для строительства – теплый сезон. Начинайте все мероприятия с наступлением устойчивого тепла и после подсыхания почвы.

беседка из дерева

Подготовка

Разнообразие материалов на строительном рынке позволяет воплотить любую вашу задумку. Останется дело за техникой выполнения строительства, которая будет зависеть только от ваших навыков и опыта обращения с инструментом.

Древесина является самым популярным материалом при строительстве дачных беседок. Этому способствует цена, эстетическая привлекательность, простота строительных работ и ненадобность мощного фундамента. Материалы для строительства зависят от типа возводимого строения. Вы можете комбинировать древесину с:

  • металлом;
  • поликарбонатом;
  • кирпичом;
  • стеклом;
  • камнем.

Часто экономные хозяева применяют в возведении дачной легкой постройки для отдыха все подручные материалы, а также остатки досок, кровли, поликарбоната после проведения ремонтных и строительных работ на участке.

Выбор материалов

Для кровли подойдет рубероид, различные виды черепиц, шифер, металлический лист, ондулин, полимерные материалы, профнастил.

При покупке деревянных материалов для строительстве беседки учтите:

  • покупайте весь объем из одной партии. Все элементы будут иметь одинаковую степень влажности;
  • осмотрите древесину на предмет отсутствия деформаций, грибковых поражений, сколов, трещины;
  • все доски для строительства должны быть в одной цветовой гамме и изготовлены из одной породы или вида деревьев.

В качестве основания возводят фундаменты различного вида – бетонные ленточные или монолитные — для больших и массивных конструкций, блочные, свайно-винтовые или столбчатые – для легких построек, имеющих небольшой вес.

Расчеты

Для расчетов необходимых материалов вы воспользуйтесь готовыми вариантами проектов и приведенными сметами. При самостоятельном подсчете сделайте подробную калькуляцию всех основных этапов:

  • фундамент – доски для опалубки, цемент, песок, блоки, винтовые сваи, кирпич;
  • стены – несущие столбы, брусья, доски, рейки;
  • окна – стекло, поликарбонат или рейки;
  • дверные проемы – дверные полотна, створки;
  • крыша – доски для стропильной системы, кровельный материал;
  • отделочные материалы;
  • мебель.

При расчете сметы укажите элементы внутреннего обустройства – скамейки, шкафчики, дымоход, мангал, столы и т. д.

Строительство

Самостоятельно строить деревянную беседку можно одному, но удобнее возводить постройку вдвоем или втроем. Для строительных работ вам понадобятся следующие инструменты:

  • лопаты для подготовки площадки;
  • веревка и колышки для нанесения разметки;
  • ножовка;
  • бензопила;
  • молоток;
  • шуруповерт;
  • дрель;
  • уровень;
  • строительная рулетка;
  • карандаш или маркер для нанесения меток.

Перед началом строительства позаботьтесь о спецодежде – робе, головных уборах, перчатках, удобной обуви.

Возведение фундамента

Перед строительством фундамента необходимо подготовить территорию под будущую деревянную беседку. В зависимости от веса будущего строения возводите:

  • ленточный фундамент под бревенчатую или брусчатую постройку;
  • блочное основание под деревянное строение небольшого веса;
  • винтовые металлические сваи под легкую беседку из досок и других легких материалов.

Снесите ненужные постройки, выкорчуйте кусты и деревья в локации строительства. Разровняйте площадку, выкопайте почву под фундамент. Для этого снимите дерн, выкопайте ров или углубления в зависимости от типа основания. Для свайно-винтового фундамента удалять дерновое покрытие не нужно.

фундамент для беседки

Подготовка древесины

Чтобы продлить срок службы и сохранить внешний вид древесины, позаботьтесь о приобретении специальных растворов, которые:

  • уберегут постройку от погодных условий;
  • защитят дерево от влажности, грибка и паразитов;
  • сохранят внешний привлекательный вид древесины;
  • предотвратят возгорание материала.

Важно!

Для придания древесине оттенков, которые сохранят естественную структуру материала, воспользуйтесь морилками. Они не только окрасят дерево, но и сохранят его структуру.

Для обработки деревянных элементов купите антипиреновые составы, противогрибковые пропитки и другие растворы. Нанесите на дерево средства кисточкой в 2-3 приема в зависимости от впитывания. Каждый слой наносите после полного высыхания предыдущего.

Нижняя обвязка

Поверх фундамента необходимо уложить ростверк. Для этого нужно закупить бревна, брус или металлическую чугунную трубу. Итак конструкция равномерно распределит вес всей постройки на основание.

Если нижние элементы изготовлены из дерева, их необходимо тщательно пропитать составами от вредителей, грибка и влажности. Ростверк из древесины выполняют из бревен или брусьев большого сечения. Для легких построек купите брусок 20 х 20, для бревенчатых беседок приобретите бревна минимальным диаметром 22 см.

Между основанием и нижним венцом, уложенным на ростверк, проложите слой гидроизоляции или рубероид. Это сохранит элементы от разрушения и позволит в последующем при необходимости заменить обвязку.

Каркас и верхняя обвязка

На обвязку установите основные несущие элементы – столбы или брусья, обработанные пропиткой. Для надежности конструкции закрепите опоры уголками, нагелями или винтовыми крепежными элементами. Соедините столбы снизу и сверху поперечинами для устойчивости постройки.

Следующим этапом строительства является возведение стен. Классические беседки строят до половины высоты постройки из досок, бревен или бруска. Верхнюю часть конструкции оставляют открытой, чтобы сохранить обзор на участок и природу, сооружают окна или монтируют верхние сегменты стен из прозрачных материалов, решетки из реек.

Пол

Пол в беседке следует уложить из практичных и долговечных материалов – черновой пропитанной доски, деревянных пиломатериалов, обработанных растворами. Не следует монтировать поверх дощатого пола фанеру, линолеум, кафель. Поверхности из этих материалов легко убирать, но передвижением по ним травмоопасно в холодное и влажное время.

Полезно!

Чтобы напольное покрытие прослужило дольше, обработайте поверхность дерева яхтным лаком. Средство быстро сохнет и уберегает материал от избыточной влажности, прямых солнечных лучей.

Поверх ростверка уложите настил из черновой доски. Для этого необязательно покупать строганный пиломатериал. Запаситесь элементами для чернового пола толщиной не менее 20 мм. Крепите доски к ростверку или нижней обвязке шурупами или гвоздями. Наверх застелите дощатую поверхность из дерева толщиной не менее 10-15 мм укладкой шип-паз.

пол в беседке

Крыша

При строительстве крыши деревянной беседки учтите, если проектом предусмотрен дымоход. После постройки стен приступите к монтажу крыши по следующему алгоритму:

  • на верхнюю обвязку смонтируйте стропильную систему;
  • уложите обрешетку;
  • надежно закрепите все элементы;
  • поверх стропил уложите кровельный материал – шифер, рубероид, ондулин, черепицу.

Толщина досок для стропил зависит от массы кровли. Учтите угол наклона для беспрепятственного схода осадков.

крыша

Декоративная отделка

Открытые участки беседок можно декорировать живыми растениями. Эту роль могут выполнить вьющиеся декоративные растения: плющ, хмель, вьюнок. Также эффектны стены из реек, расположенных под прямым углом или под углом 45 градусов.

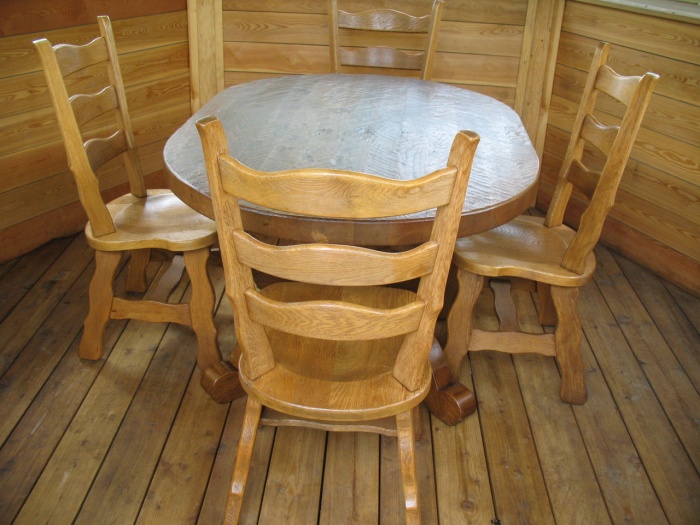

Очень уютно смотрится деревянная, плетеная мебель. Следует обработать такие элементы защитными составами, чтобы избежать пагубного воздействия осадков, прямых солнечных лучей, перепадов влажности и температур. К тому же мобильная мебель может быть перенесена на зимний сезон в закрытое помещение, что продлит срок ее эксплуатации.

Приложите к возведению беседки всю свою фантазию. Организация электричества создаст дополнительный комфорт, позволяющий отдыхать всей семьей и гостями с наступлением сумерек, использовать кухонную технику при приготовлении блюд, слушать музыку или устраивать танцы.

отделка беседки

Эскизы беседок с чертежами и размерами

Воспользуйтесь готовыми проектами беседок для дачи своими руками из дерева, фото, чертежами и описанием хода работы, которые подготовлены инженерами-строительными с профильным образованием. На эскизах учтены все необходимые несущие элементы, стены, крыша, отделка. В подборке собраны варианты самых популярных строений.

Простая беседка из дерева

Деревянная постройка для отдыха простой формы имеет прямоугольную форму. Достоинствами возведения конструкции такого типа являются:

  • простота возведения;
  • экономный расход строительных материалов;
  • быстрота строительного процесса.

Для возведения простой беседки не требуется специальных строительных навыков. Вы можете построить конструкцию за один день.

чертеж

Беседка в китайском стиле (с чертежами и размерами)

Для китайской беседки характерны следующие аспекты:

  • конструкция имеет сложную многогранную, прямоугольную или круглую форму;
  • кровлю постройки возводят по плавным линиям;
  • все элементы не перегружают общую архитектуру.

При проектировании учтите важный нюанс – конструкция должна напоминать пагоду.

беседка в китайском стиле

Большая беседка на фундаменте

Постройки большого размера требуют возведения мощного основания. Чаще всего нижние части конструкции выполняют из дерева или бруса. Преимуществами строительства беседки большого размера являются:

  • долговечность строения;
  • возможность обустройства внутри пространства под летнюю кухню;
  • наличие места для установки камина, коптильни, мангала;
  • большая полезная площадь для размещения гостей и проведения мероприятий.

Следует учесть, что для постройки строения большого размера потребуется больше времени для заливки и полного высыхания фундамента. Необходимо привлечение минимум двоих работников для работы с тяжеловесными элементами.

беседка чертеж

Чертеж беседки качели

Одним из самых популярных и быстровозводимых вариантов является сооружение беседки с качелями. Простая конструкция представляет собой навес на двух или четырех столбах, которые вкапывают в грунт или крепят к основанию. На верхней обвязке устанавливают поперечину, которая будет держать качели.

беседка чертежВас может заинтересовать:

Качели служат скамейкой для отдыхающих, а навес защищает от палящего солнца или осадков. Вы можете установить в конструкцию готовый элемент из металла или самостоятельно смонтировать скамейку, которая будет раскачиваться на цепях или прочной веревке.

беседка качель чертеж

Фото оригинальных беседок из дерева без чертежей

Строительство беседки на собственном участке можно выполнить с воплощением самых оригинальных идей. Соорудите надежный деревянный каркас на надежном основании, внутри которого вы можете грамотно распланировать пространство, обустроить комфортное место для отдыха или готовки блюд на огне.

Законченный вид и оригинальность беседкам, возведенным собственноручно, придает интересное декорирование. Вы можете проявить здесь различные фантазии – от окрашивания деревянных элементов до разведения живой зелени.

В заключение

На участке рядом с домом следует распланировать не только зоны для растениеводства и огородничества, но и предусмотреть территорию для отдыха. Легкие постройки-укрытия станут излюбленным местом для семьи и друзей. Перед тем как построить беседку своими руками, сделайте проект будущего строения и точный подсчет необходимых материалов.

Прямоугольные деревянные беседки | Загородный переулок

СТАНДАРТНАЯ ЧЕРЕПЬЯ (Архитектурная битумная черепица стандартная на все павильоны)

Close up aged redwood roofing material example.

Выдержанное красное дерево

Charcoal Gray Asphalt shingle.

Угольно-серый

Driftwood Asphalt shingle.

Дрифтвуд

Dual Black Asphalt shingle.

Двойной черный

Close up dual brown roofing material example.

Двойной коричневый

Dual Gray asphalt shingle close up view.

Двойной серый

Earthtone Cedar Asphalt shingles close up example.

Кедр Earthtone

Rivera Red Asphalt Shingles.

Ривера Красный

Forest Green Asphalt Shingle.

Лесной зеленый

Harvard Slate, Asphalt shingle close up.

Гарвардский шифер

National Blue Asphalt shingle example.

Национальный синий

Weather wood roofing material example.

Погода Вуд

(опция) Цвета и стили металлических кровельных покрытий

Доступные цвета металла

.

Grande Открытая деревянная беседка 2,9x4,9 м

Большая открытая деревянная беседка 2,9 x 4,9 м

Grande Open Gazebo представляет собой идеальное место для развлечений на открытом воздухе - прямоугольная форма создает длинное защищенное пространство, которое идеально подходит для покрытия садовой мебели. Крыша обеспечивает защиту от непогоды и тень от солнца, в то время как открытые стороны сохраняют связь с окружающей природой.

В течение очень ограниченного времени мы предлагаем выбор из БЕСПЛАТНЫХ ПАНЕЛЬЦОВ с этой беседкой.

Деревянный каркас состоит из шести квадратных стоек, используемых для поддержки потрясающей прямоугольной крыши в виде вершины. Для идеального завершающего штриха каждая беседка предлагается с дополнительной цветной войлочной черепицей - доступной в черном, коричневом, красном, зеленом или синем цвете. Это позволяет индивидуализировать беседку в соответствии с тематикой каждого открытого пространства.

Grande Open Gazebo в стандартной комплектации:

  • Древесина, обработанная давлением
  • Стандартный рубероид или дополнительная черепица
  • Крепежный комплект и инструкция по эксплуатации

Размеры:

  • Габаритные размеры: 2.9 x 4,9 м
  • Высота конька: 2,90 м
  • Высота проема: 2,00 м
  • Сообщения: 11.5x11.5cm

Дополнительные опции:

Держатель для столбов Grande Gazebo 12,10см Опции:

  • Винт 7.12150
  • С шипами 7.11200
  • Регулируемый 7,77990

Обратите внимание, что эти держатели для столбов не имеют болтов / фиксаторов - их необходимо приобретать отдельно.

Варианты крыши:

  • Кровельная черепица в различных цветах
  • Набор водосточных желобов - длина 500 см, необходимая для квадратных крыш
  • Металлическое покрытие

Модификации заказчика:

Многие клиенты также выберут древесину из нашего обширного ассортимента, чтобы добавить закрытые стены для дальнейшего улучшения Grande Wooden Gazebo.

Установка: Если вы строите беседку самостоятельно, пожалуйста, посетите нашу информационную страницу для получения советов и советов.

Лечение:

Несмотря на то, что эта деревянная беседка обработана под давлением (это означает, что она прослужит долгие годы без гниения), ее все же можно будет защитить от атмосферных воздействий, чтобы она выглядела действительно хорошо, или оставьте как есть и наслаждайтесь процессом выветривания.

БЕСПЛАТНАЯ черепица: В качестве стандартной беседки вы можете выбрать ЛИБО рубероид ИЛИ БЕСПЛАТНУЮ черепицу.

Бесплатная черепица для беседки такого же качества, как и наш стандартный ассортимент, от того же производителя.Тем не менее, это прошлогодний запас и старые цвета, а также некоторые упаковки могут быть не такими, как новые.

Стандартная кровельная черепица: Они из нашего стандартного каталога, доступны в различных цветах и ​​стилях.

Мы настоятельно рекомендуем кровельную черепицу с вашей беседкой: окончательная отделка намного лучше войлока. Обычный войлок прослужит два-три года. Опоясывающий лишай прослужит не менее 15 лет, и вряд ли вам когда-нибудь понадобится его заменять.

Ориентировочное время доставки: НЕТ НА СКЛАДЕ

Доставка осуществляется внешними перевозчиками или перевозчиками.

Пожалуйста, посмотрите карту ниже, чтобы определить, какую зону вам нужно выбрать.

Tuin UK Delivery Map


Для получения более подробной информации о доставке см .: ПОСТАВКИ ТУИН

Прохождение клиента Grande Gazebo

Прохождение клиента Grande Gazebo

Прохождение клиента Grande Gazebo

.

Custom Любые виды деревянной беседки, парка и живописного деревянного здания

Об оплате:

1. Мы хотели бы получить оплату T / T, и, конечно, вы можете выбрать PayPal.

2. Если заказ небольшой, мы всегда просим полную оплату. и если большой заказ, 30% депозита до массового производства и 70% остатка платежа, когда мы завершаем большую часть или все массовое производство и показываем вам подробные фотографии.

3. Как только вы произведете оплату, пожалуйста, покажите нам изображение банковского чека, чтобы мы могли начать производство как можно скорее и не дожидались прибытия денег.

Впервые размещаете заказ на Alibaba?

не волнуйтесь, пожалуйста, alibaba - это безопасная платформа для онлайн-покупок, также мы являемся старой традиционной фабрикой, которая всегда уделяет больше внимания клиентам, у нас есть особые условия долгосрочного сотрудничества и послепродажного обслуживания, чтобы вы безопасность и довольная покупка. и у нас есть много агентов по доставке, у которых лучше скорость доставки и обслуживания, поэтому для бизнеса вам нужно выбрать продукты, которые вам нравятся, а затем поговорить с нами, после подтверждения всех деталей, вы платите нам деньги как за товары, так и за доставка, наконец, вы просто ждете дома, наслаждайтесь временем, мы позаботимся обо всем за вас, пока товар не прибудет к вашей входной двери.

Чем вызваны разные цены на один и тот же товар?

1. Материал: один и тот же материал имеет разную сортность, стоимость каждого кубического кубометра сильно различается, высококачественный материал всегда выглядит чистой поверхностью, это означает меньше шрамов или отсутствие шрамов, материал низкого качества, конечно, будет иметь шрамы даже разного цвета на тело отдельного продукта, конечно, никто не может сказать качество после покраски продуктов 🙂

2. Каждый этап производства оплачивается своими трудозатратами, готовый продукт будет во время: резки материала / местоположения / токарной обработки или ручной резьбы / полировка / лак или окраска / сборка / проверка качества / упаковка и т. д.и даже один и тот же шаг будет повторяться 1-3 раза, чтобы несколько раз сохранить его качество, поэтому для действительно высококачественного продукта нужно будет выбрать высококачественный материал и дороже за каждый шаг. Так что пусть вас не смущают разные цены, просто посмотрите образец или поговорите с нашими поставщиками, и вы получите ответ!

.

Как читать план этажа с размерами Блог о планах дома

Когда мы планируем построить новый дом, план этажа представляет собой карту сокровищ, написанную символическим языком и обещающую исполнение мечты. Когда мы «читаем» план этажа с размерами, мы представляем себе простые линии и дуги, простирающиеся до стен, дверей и окон, мы представляем себя «домом» и задаемся вопросом, как пространства будут казаться пустыми и наполненными жизнью (см. эти тенденции плана этажа от Builder Online).Но язык поэтажных планов может быть тонким. Опытные дизайнеры, строители и энтузиасты регулярно удивляются тому, насколько готовый дом отличается от того, что они себе представляли.

Щелкните здесь, чтобы ознакомиться с нашей коллекцией самых продаваемых планов этажей.

План 888-13 (вверху) представляет собой план этажа в стиле современного фермерского дома, который напоминает молочный сарай и использует традиционные элементы, интерпретированные в современной интерпретации.

Что такое план этажа?

Планы этажей раньше назывались «чертежами».«Они были упакованы в рулон и включали в себя все детали, необходимые для строительства (или изменения) дома. Сегодня они по-прежнему содержат «инструкции по сборке» в виде нескольких страниц чертежей, но большинство планов домов доставляются в виде цифровых файлов, и их можно просматривать на экране или распечатать на обычной бумаге для просмотра, получения предложений или подачи. для разрешений.

«Набор» плана - это совокупность всех различных отдельных страниц, описывающих дом. Наборы планов обычно включают в себя: план участка, строительные примечания, планы этажей для каждого уровня дома, планы каркаса и кровли, электрические планы, планы механических систем и детали конструкции.

«План этажа» - это карта отдельного этажа. Самый простой способ понять план этажа - представить кукольный домик без крыши.

«Дизайнерские чертежи» - это планы этажей, содержащие небольшой объем информации и созданные для того, чтобы донести домашний дизайн до непрофессионалов. «Рабочие чертежи» или «строительные чертежи» содержат гораздо больше информации: они используются при строительстве дома. По большей части эта статья относится к чертежам конструкции.

Стены, окна и двери - условные обозначения и элементы на плане

Стены - самые сильные визуальные элементы на плане этажа. Стены представлены параллельными линиями и могут быть сплошными или заполненными узором. Разломы в стенах обозначают двери, окна и проемы между комнатами.

План 497-21 (вверху) с деталями плана этажа, показывающими двери, стены и окна.

На рисунке ниже вы можете видеть, что планы этажей дверей изображены в виде тонких прямоугольников и могут включать дугу, указывающую направление поворота.Планы этажей карманных дверей изображены в виде тонких прямоугольников, исчезающих в стенах. Все более популярные раздвижные двери или двери «сарая» (для идей с воротами сарая вам поможет HGTV) частично открываются вдоль стены. Окна - это проемы в стенах, пересеченные тонкими линиями, показывающими стекло и раму. На качающихся окнах (створках) может отображаться линия или дуга, указывающая направление, в котором открывается окно.

Лестница

Лестницы изображаются в виде серии прямоугольников (обычно со стрелкой направления, указывающей, идет ли лестница на следующий более высокий этаж или вниз).Там, где лестница поднимается на три фута над полом, она обрезается диагональной линией. Лестницы над «линией разреза» показаны пунктирными линиями.

На плане 888-1 деталь лестницы расположена рядом с кабинетом.

Мебель, фурнитура, фурнитура и отделка

На большинстве планов этажей показано расположение раковин, туалетов и других важных приспособлений. Квалифицированные дизайнеры уделяют пристальное внимание размещению оборудования для кухни и ванной, потому что знают, что точное расположение имеет значение.Размещение холодильника по отношению к мойке, духовке и плите может определить, будет ли кухня удобной или неудобной. Точно так же унитаз, расположенный слишком близко к туалетному столику, затрудняет использование ванной комнаты с комфортом.

Основные приспособления и приборы довольно легко обнаружить.

Дизайнеры могут включать напольные покрытия в свои планы этажей, чтобы обеспечить масштаб и помочь зрителю представить, как будет выглядеть комната.

Открыто ниже

Во многих новых домах есть подъезды и «большие комнаты» с очень высокими потолками.На нижнем этаже может отображаться числовая высота потолка с пунктирной линией, обозначающей периметр более высокого помещения. На планах второго этажа будет указано, что в помещении нет этажа, но оно «открыто снизу», как показано здесь.

План 137-252 может похвастаться деталью второго уровня «открытые для нижних».

Размеры - Размер и ширина, Мебель и использование

Более подробные планы этажей с размерами включают «размерные строки» для расположения окон, дверей, стен и других архитектурных элементов.Строки размеров рисуются параллельно элементу с «решетками» под углом 45 ° на каждом конце размерной строки, указывающими, где измерение начинается и заканчивается.

Проектные чертежи обычно включают только размеры отдельных комнат и иногда измерения длины и ширины всего дома.

Архитекторы могут включить мебель, чтобы помочь вам представить, как можно обставить пространство. Впечатление от этого плана обогащается тем, что вы представляете себя в доме, лежащим в постели и смотрящим на свои новые французские двери, или сидящим на удобном диване за бокалом напитка с друзьями.Изображение себя в плане делает оценку дизайна менее абстрактной и может помочь вам избежать создания комнат и пространств, которые не работают. Будьте осторожны и убедитесь, что любая существующая мебель, которую вы планируете использовать повторно, имеет такие же размеры, как и модели в дизайне (вот несколько советов по включению существующей мебели в новое пространство от Freshome). Успех комнаты можно определить по нескольким сантиметрам.

План 928-329 Размеры плана спортивного этажа с планировкой меблировки.

Объем и свет

Размер, ширина и расстановка мебели - не единственные переменные, влияющие на успех комнаты. Объем может быть не менее важным. До недавнего времени большинство домов было построено с 8-дюймовыми потолками, но все более высокие потолки становятся все популярнее. Комбинируя «открытые планы», где комнаты плавно переходят от одной к другой, с более высокими потолками, можно сделать меньшие планы на удивление комфортными. И наоборот, большая комната с низким потолком будет казаться тесной, несмотря на достаточно большие квадратные метры.

Еще одна стратегия, используемая для того, чтобы маленькие комнаты казались больше, - это включение большего количества окон большего размера. Обдумайте расположение окон, чтобы обеспечить хороший обзор, сбалансированное освещение и тепло, и убедитесь, что вы понимаете размер и тип предлагаемых окон.

Plan 430-156 отличается высокими потолками и большими окнами, которые делают дом просторным и светлым.

Знакомство с планом

Небольшая подготовка может иметь большое значение для оценки поэтажных планов.Начните с создания списка общих и важных событий и событий. Сюда могут входить: Первый вход в парадную дверь. Лежать в постели ночью или просыпаться утром, одеваться и готовиться к своему дню или выходить на улицу, готовить еду ежедневно и с друзьями, стирать и выполнять другие дела, проводить время с семьей, читать, играть в игры, смотреть Телевидение, развлечение небольшой группы, большой праздник.

Представьте, что план будет ощущаться и работать, когда вы будете делать то, что определяет вашу жизнь.Планируя дом своей мечты, вы склонны ценить необычные явления (приветствие важных гостей у входа, проведение свадебного ужина ...) и меньше обращать внимание на регулярное ежедневное использование (снятие грязных ботинок, оплата счетов). По-настоящему успешный дом прекрасно себя чувствует каждый день. Четко подумайте о том, что было хорошо в вашем нынешнем (и прошлом) доме, а не только о том, чего он не хватает. Новый дом может добавить то, чего не хватает, и в то же время предоставить многие или все впечатления, которые вы цените в своем нынешнем доме.

Заключение

Многие из нас мечтают построить новый дом или изменить существующий дом, чтобы он стал действительно «нашим». Немного попрактиковавшись, тайный язык архитектурных планов станет ясен, и сюрпризы, которые иногда возникают из-за непонимания планов, будут заменены радостью от того, что личный, воображаемый опыт становится реальным.

При просмотре эталонных проектов потенциальных подрядчиков спросите, можете ли вы просмотреть планы и сравнить площади.Возьмите с собой рулетку и отметьте размеры комнат, которые «работают», и тех, которые кажутся неправильными. Обратите внимание на размещение окон для света и видов. Это весело, и после небольшой практики вы сможете «читать» план этажа, как профессионал.

Ознакомьтесь с планами самых продаваемых этажей здесь.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
