Машиностроительные чертежи
Одной из разновидностей технических документов, которые будут содержать данные для контроля, производства и эксплуатации изделий самого разнообразного назначения являются машиностроительные чертежи.
Этот графический документ, с помощью которого передаются мысли конструктора, разрабатывающего какую-либо машину или деталь, из которой она состоит, будет реализован в полной мере только в том случае, если будет выполнен по правилам принятым для машиностроительных чертежей, а так же будет полностью понятен для его чтения.
Кулачок
Крышка
Прокладка
Сепаратор
Фланец
Заглушка
Звездочка
Храповик

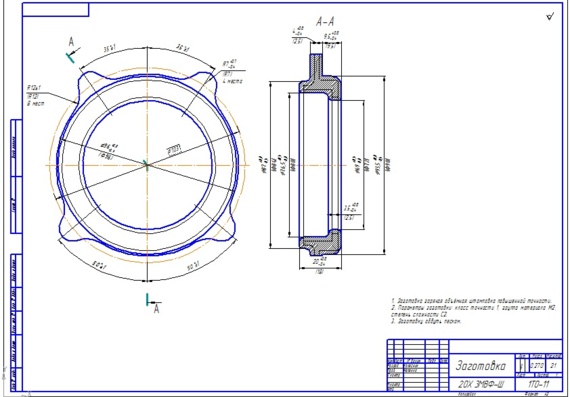

Обойма
Колесо зубчатое
Обечайка
Кронштейн
Рукоятка
Для того, чтобы научиться правильно чертить машиностроительные чертежи, следует хорошо ознакомиться со всеми имеющимися правилами разработки графических документов, которые могут понадобиться на современном производстве.
Машиностроительное черчение
В основе машиностроительного черчения лежат теоретическая база начертательной геометрии и проекционного черчения. У машиностроительного черчения есть свои особенности, которые несколько отличаются от проекционного черчения. Машиностроительное черчение дополнено наличием вспомогательных сведений для предметов, изображаемых на поле чертежа, привнесено множество упрощений и условностей в соответствии ЕСКД. К примеру, в машиностроительном черчении отсутствуют линии связей и оси проекций, а линии невидимого контура намечаются по минимуму. Машиностроительное черчение значительно нагляднее при чтении, а время, затрачиваемое на его реализацию, будет значительно меньше.
Подробное изучение машиностроительного черчения способствует приумножению востребованных знаний в этой области:
• Подробное знакомство с правилами, по которым строятся изображения, находящиеся на чертежах;
• Изучение условностей и множественных упрощений, которые могут применяться на чертежах;
• Овладение навыками исполнения рабочих чертежей для деталей, их эскизов и сборочных единиц;
• Получение опыта в составлении и прочтении конструкторской документации;
• Получение и изучение основных сведений, которые могут дать понятие о простейших конструкциях основных видов встречающихся изделий и их составных элементов;
• Изучение стандартов, которые определяют все исходные параметры, имеющиеся у деталей или составных частей, а так же применяемых материалов.
Для того, чтобы быстро освоить и внедрить новую единицу техники, очень важно уметь правильно и за минимальный промежуток времени создать конструкторскую документацию любой сложности. Выполняться она должна с учетом всех имеющихся сведений, которые указаны в Единой системе конструкторской документации, кроме того – уметь быстро и главное, верно читать все чертежи. Умение прочесть машиностроительный чертеж, какого либо изделия, значит получить понимание о его формах, размерах, последовательности сборки, способе изготовления и контроля.
Всем известно, что чтение – занятие крайне полезное и увлекательное, при этом опытные специалисты, высококвалифицированные рабочие и инженеры говорят, что это относится не только к чтению журналов, газет и художественной литературы, но и любых чертежей.
Машиностроительные чертежи представляют собой различные плоские изображения, которые имеют двухмерную проекцию. Чертеж должен быть отражением той формы геометрии, по которой в дальнейшем будет выполняться деталь.
За время чтения чертежа появляется представление об устройстве или предмете, который на нем изображен. Также становится известно, какие существуют принципы работы у агрегатов и узлов.
На большинстве сборочных чертежей устройств их отображение выполняется таким образом, чтобы, при их чтении, рабочий или инженер понимал, из каких деталей это состоит, как одна часть изделия будет соотноситься с другой частью, как он будет выглядеть и какие геометрические формы иметь.
В условиях производства сборочные чертежи обычно читаются сразу на рабочих местах, когда начинается сборка. В конструкторских бюро инженеры занимаются прочтением чертежей, чтобы составлять разнообразную рабочую документацию.
Помощь с учёбой от преподавателя Натальи Брильёновой
Обо мнеЗдравствуйте, я, Брильёнова Наталья Валерьевна, бывший преподаватель кафедры информатики и электроники Екатеринбургского государственного института. С 2014 года занимаюсь онлайн образованием. У меня работает большая команда бывших преподавателей с огромным опытом и квалификацией.
Мы за этот месяц выполнили:заказов.
Мы помогаем с предметами любого уровня сложности из разных учебных заведений: средняя школа, колледж или университет. Независимо от темы, объёма – задание в одну формулу или большая расчётная работа от 80 страниц, я и моя команда всегда выполняем высококачественно. Каждый день я и моя команда преподавателей помогаем ученикам и студентам учиться лучше.
Мы всегда соблюдаем сроки. Наша цель – чтобы вы учились на хорошие оценки! Нет времени, но хотите хорошую оценку? Попросите меня вам помочь! Согласуем с вами требования и сроки и через 1-4 дня всё будет на «отлично».
Мои особенностиЛюбой срок — любой предмет:
- Я и моя профессиональная команда поможем с любым предметом, независимо от темы или сложности.
Telegram чат 24/7:
- Общайтесь со мной в любое время чтобы обсудить детали заказа и т.
д.
Оригинальность:
- У меня разработан эффективный алгоритм проверки на плагиат. Я проверяю каждую работу через различные инструменты обнаружения плагиата для получения оригинального текста. Оригинальность наших работ от 88%.
Доступные цены:
- Я предлагаю самую лучшую цену. У меня есть скидки от 20% для тех, кто сделает больше пяти заказов.
Напишите мне в Telegram и прикрепите своё задание и методические материалы (лекции) и укажите сроки выполнения.
Я изучу ваш заказ и рассчитаю стоимость.
Как только вы оплатите свой заказ, я и моя команда преподавателей его выполняем.
В указанную вами дату или, возможно, раньше получаете свой заказ!
Часто задаваемые вопросыСколько стоит помощь
?- Цена зависит от объёма, сложности и срочности.
Присылайте любые задания по любым предметам — я изучу и оценю.
Какой срок выполнения?
- Нам под силу выполнить как срочный заказ, так и сложный заказ. Стандартный срок выполнения – от 1 до 3 дней. Мы всегда стараемся выполнять любые заказы раньше срока.
Если требуется доработка, это бесплатно?
- Доработка заказ бесплатна. Срок выполнения от 1 до 2 дней.
Могу ли я не платить, если меня не устроит стоимость?
- Оценка стоимости вашего задания бесплатна.
Каким способом можно оплатить?
- Можно оплатить любым способом: картой Visa / MasterCard, с баланса мобильного, google pay, apple pay, qiwi и т.д.
В какое время я вам могу написать и прислать задание на выполнение
- Присылайте в любое время!
Обзор технического чертежа и основные компоненты
Блок заголовка
Заголовок документа в блоке технического чертежа находится в правом нижнем углу страницы. Также известный как информационные блоки, он включает название детали, имена людей, которые работали над деталью (проектирование, проверка и утверждение), название компании, номер чертежа и другую соответствующую информацию.
Кроме того, он включает технические детали, такие как единицы измерения, угол проецирования, критерии полировки поверхности, шкалу и материал конструкции. Основные надписи используются для лучшего понимания всех частей технического чертежа.
Координаты
В больших или сложных технических чертежах координаты обычно используются и располагаются вдоль границ чертежа. При обсуждении содержания рисунка эти ориентиры служат ориентиром.
Типы линий
На инженерном чертеже не бывает одинаковых линий. Видимые и скрытые границы детали, осевые линии и другие детали можно отобразить с помощью различных вариантов. Ниже приведены типы линий.
Непрерывная линия
Линия рисования или сплошная линия является наиболее распространенной. Это визуальное представление физических границ объекта. Другими словами, непрерывная линия используется для рисования реальных объектов. Используются вариации толщины линии; более толстые линии используются на внешнем контуре, а более тонкие линии используются на внутреннем контуре.
Скрытые линии
Линии, невидимые невооруженным глазом, могут раскрывать информацию, которая в противном случае была бы скрыта дизайном. Длину внутренней ступени точеной детали можно показать с помощью скрытых линий вместо разреза или вида в разрезе.
Осевые линии
Детали с отверстиями и симметричными элементами можно показать с помощью осевых линий. Симметрия может уменьшить количество размеров в чертеже и сделать его более привлекательным, облегчая понимание читателем.
Размерные линии
Выносные линии используются для описания собираемых данных. Две стрелки отделяют выносные линии на размерной линии от измерения выше (или внутри, как показано на изображении выше).
Линии разорванного вида
Когда вид разорван, появляются линии разрыва. В случае детали длиной 3000 мм и шириной 10 мм и с такими же геометрическими свойствами, выламывание предоставляет всю информацию, не занимая слишком много места.
Станки с ЧПУ требуют полного обзора заготовок для их резки. В качестве альтернативы инженер-технолог должен будет воссоздать всю деталь на основе одних только измерений.
Линии секущей плоскости
Линии секущей плоскости показывают траекторию выреза на виде выреза. Здесь можно увидеть линию разреза А-А, в которой видны оба типа отверстий.
Размеры и измерения
Размер – это числовое значение, выражающее размер, положение, ориентацию, форму или любые другие геометрические свойства детали в соответствующих единицах измерения. Нанесение размеров, таким образом, представляет собой процесс изображения на чертеже размеров объекта, а также любых других данных, важных для его конструкции и эксплуатации, с помощью линий, цифр, символов, примечаний и т. д.
Форма и размер объекта должны быть известны до его создания. В результате требуется инженерный чертеж, изображающий форму объекта, размеры и другие соответствующие данные. Размер и расположение различных характеристик объекта указываются путем предоставления размеров. Например, он используется для определения размеров объекта, названия его частей и диаметра отверстия.
Кроме того, когда детали обрабатываются, часто трудно гарантировать, что длина 10 мм может быть 100% 10 мм, а конечный продукт может быть 90,9 мм или 10,2 мм. Это можно сделать, определив допуски для ограничения верхнего и нижнего предельных отклонений и помогая поставщикам понять важные размеры.
Типы видов
Используется для выражения внешней структуры формы детали. Существуют основные и вспомогательные виды, последние включают в себя ориентацию, частичный вид, наклонный вид.
Орфографический вид
Орфографический вид Ядро содержания технического чертежа. Двухмерное представление трехмерного объекта называется ортогональным видом или ортогональной проекцией.
Таким образом, 2D-вид должен предоставлять всю информацию, необходимую для производства детали. При таком представлении исключается любое искажение длины.
В качестве наиболее распространенного метода передачи всей необходимой информации многовидовые чертежи часто включают три вида:
- Вид спереди
- Вид сверху
- Вид сбоку
Вполне возможно, что для отображения всех информация. Меньше определенно больше.
На региональном уровне взгляды немного отличаются. Сравните макеты США и ISO, взглянув на это изображение.
Макеты чертежей в ISO и США прямо противоположны друг другу.
Проекция слева известна как проекция под первым углом. В этом расположении есть вид сверху, вид спереди, вид сбоку и так далее. В Европе чаще всего используется стандарт ISO.
Справа от изображения видна проекция под третьим углом. Все эти изображения расположены в хронологическом порядке. США и Канада особенно любят этот механизм.
Изометрический вид
На рисунке выше показан пример изометрического вида. Изометрические рисунки изображают трехмерные объекты. По сравнению с видом спереди все вертикальные линии остаются вертикальными, а параллельные линии изображены под углом 30 градусов.
Вертикальные и параллельные линии имеют правильную длину. С помощью линейки и масштабирования картинки, например, можно просто измерить длину бумажного рисунка. Угловые линии не то же самое.
Очень важно знать разницу между изометрическим видом и видом в перспективе. В искусстве виды в перспективе изображают объект таким, каким он кажется человеческому глазу. Инженеры не полагаются на оптические иллюзии, а придерживаются фактов.
Частичный вид
Частичный вид — это вид, полученный путем проецирования части объекта на базовую плоскость проекции. С помощью стрелок с буквами укажите выражаемую часть и направление проекции, а также укажите имя вида. Локальный вид может быть сконфигурирован в виде базового вида или сконфигурирован и помечен в виде конфигурации к виду.
Подробный вид
В качестве выноски или сегмента в других видах подробный вид показывает модель целиком. Подробный вид часто изображает модель на гораздо более высоком уровне детализации, чем родительский вид.
Вспомогательный вид
Вспомогательный вид — это ортогональный вид для негоризонтальных или невертикальных плоскостей. Это помогает в представлении наклонных поверхностей без искажений.
Косой вид
Косой вид — это вид объекта, спроецированного на плоскость, не параллельную основной плоскости проекции. Косой вид обычно конфигурируется в виде вида навстречу, со стрелкой с заглавной буквой, указывающей направление проекции, и той же буквой, отмеченной над соответствующим косым видом. При необходимости допускается повернутая конфигурация косого обзора. Заглавная буква, обозначающая название этого вида, должна быть рядом с концом стрелки символа поворота, а также допускается указывать угол поворота после буквы.
В реальном производстве форма детали очень разнообразна, только приведенных выше изображений недостаточно, чтобы четко выразить внутреннюю и внешнюю форму и структуру детали, по этой причине существует множество способов выразить форму. структуры детали: вид в разрезе, вид в разрезе, частичный увеличенный вид и т. д.
Вид в разрезе
Вы можете лучше изобразить внутреннюю часть сложного объекта, такого как блок двигателя автомобиля, зарисовав предмет, каким он будет выглядеть, если его разрезать на части. Таким образом, многие скрытые линии эскиза стираются.
Сечение — это практика рисования внутренней структуры объекта путем его иллюстрации в разрезе. Разделение является общей чертой многих промышленных образцов.
Разделение вышеприведенного блока приводит к блокам A и B, как показано на рисунке. Объект на картине или эскизе можно разрезать как угодно, как яблоко.
Полное сечение
Этот тип сечения называется полным сечением, когда линия плоскости сечения полностью проходит через объект.
Разделение объекта можно производить всякий раз, когда необходимо рассмотреть его поближе. Как видите, этот объект был разделен на две половины.
Полуразрез
Если деталь имеет симметричную плоскость, график, спроецированный на плоскость проекции перпендикулярно симметричной плоскости, может быть ограничен симметричной осевой линией, половина которой рисуется как вид в разрезе и другая половина как вид. Этот вид в разрезе называется полуразрезом. Полуразрез используется для симметричных элементов, внутренняя и внешняя структура которых должна быть выражена. Разделительная линия вида в полуразрезе проведена одинарной пунктирной линией. За счет симметричности графика на разрезе отчетливо выражена внутренняя структура частей, на видовой части не проведены скрытые линии.
Вырванные участки
Виды с вырванными участками можно использовать для раскрытия внутренних деталей модели путем вырезания материала на заданной глубине. Выламываемая часть определяется замкнутым профилем, обычно сплайном. Пользователи могут ввести точную глубину или сослаться на место в другом представлении, чтобы указать глубину.
Виды в поперечном сечении
По отношению к площади поперечного сечения объекта ортогональная проекция поперечного сечения этого объекта равна его общей площади. Цилиндр высотой h и радиусом r, например, имеет вид в ортогональном направлении и вдоль его центральной оси.
Частичный увеличенный вид
Использование частичных видов в технических чертежах упрощает представление необходимых деталей деталей. В большинстве случаев проще показать более подробную информацию о детали при использовании частичных представлений детали.
Сборочные чертежи
Инженеры часто совершают ошибку, пытаясь включить всю информацию о каждой отдельной детали в сборочный чертеж. Этого можно избежать, если помнить, что цель этих технических чертежей — облегчить процесс сборки.
Для этого можно использовать такие инструменты, как разрезы, пронумерованные детали, общие размеры, разрезы и подробные виды (или крупные планы).
Независимо от способа крепления должно быть понятно, куда идет каждый компонент и как он крепится. Для вашего удобства убедитесь, что в спецификации есть точная информация о номерах деталей, названиях и количествах. Все это поможет вам разработать сборочные чертежи, которые сделают ваши проекты в механическом цехе более эффективными.
Справочник по проектированию: Инженерный чертеж и эскиз | Дизайн и производство I | Машиностроение
Чтобы просмотреть анимированную версию этого руководства, см. раздел «Чертежи и чертежи» в Учебной компьютерной системе инженерного проектирования Массачусетского технологического института. (ЭДИКС)
Указатель раздаточных материалов для чертежей
Изометрический чертеж
Ортогональные или многовидовые чертежи
Размеры
Раздел
Инструменты для рисования
Сборочные чертежи
Виды поперечного сечения
Половинки
Сечения предметов с отверстиями, ребрами и т. д.
Дополнительные размеры
Где разместить размеры
Введение
Один из лучших способов сообщить о своих идеях — использовать изображения или рисунки. Особенно это касается инженера. Цель этого руководства — дать вам основы инженерного черчения и черчения.
Мы будем рассматривать «набросок» и «рисунок» как одно целое. «Скетчинг» обычно означает рисование от руки. «Рисование» обычно означает использование чертежных инструментов, от компасов до компьютеров, для придания рисунку точности.
Это просто введение. Не беспокойтесь о понимании каждой детали прямо сейчас — просто получите общее представление о языке графики.
Мы надеемся, что вам понравится объект на рис. 1, потому что вы будете часто его видеть. Прежде чем мы приступим к техническим чертежам, давайте хорошенько посмотрим на этот странный блок с нескольких ракурсов.
Рис. 1. Механически обработанный блок.
Изометрический рисунок
Изображение объекта на рисунке 2 называется изометрическим рисунком. Это один из семейства трехмерных изображений, называемых графическими рисунками. В изометрическом чертеже вертикальные линии объекта рисуются вертикально, а горизонтальные линии в плоскостях ширины и глубины показаны под углом 30 градусов к горизонтали. При рисовании в соответствии с этими рекомендациями линии, параллельные этим трем осям, имеют свою истинную (в масштабе) длину. Линии, которые не параллельны этим осям, не будут иметь их истинную длину.
Рис. 2. Изометрический чертеж.
Любой инженерный чертеж должен показывать все: по чертежу должно быть возможно полное понимание объекта. Если на изометрическом чертеже можно показать все детали и все размеры на одном чертеже, это идеально. В изометрический рисунок можно упаковать большое количество информации. Однако если бы объект на рис. 2 имел отверстие на обратной стороне, его нельзя было бы увидеть с помощью одного изометрического рисунка. Чтобы получить более полное представление об объекте, можно использовать ортогональную проекцию.
Ортогональный или многоракурсный чертеж
Представьте, что у вас есть объект, подвешенный на прозрачных нитях внутри стеклянного ящика, как показано на рисунке 3.
Рисунок 3 – Блок, подвешенный в стеклянном ящике.
Затем нарисуйте объект на каждой из трех граней, если смотреть с этого направления. Разверните коробку (рис. 4), и вы увидите три вида. Мы называем это «орфографическим» или «многовидовым» рисунком.
Рисунок 4. Создание ортогонального многоракурсного чертежа.
Рис. 5. Многоракурсный чертеж и пояснение к нему.
Какие виды следует выбирать для многовидового чертежа? Виды, раскрывающие каждую деталь объекта. Три представления не всегда необходимы; нам нужно ровно столько видов, сколько требуется для полного описания объекта. Например, для некоторых объектов требуется только два вида, а для других — четыре. Круглый объект на рис. 6 требует только двух видов.
Рисунок 6. Объект, требующий только двух ортогональных видов.
Размер
Рисунок 7 – Изометрический вид с размерами.
Мы «измерили» объект на изометрическом чертеже на рис. 7. В качестве общего руководства по нанесению размеров постарайтесь думать, что вы создадите объект и определите его размеры наиболее удобным способом. Вставьте ровно столько размеров, сколько необходимо мастеру для его изготовления — ни больше, ни меньше. Не вводите лишние размеры. Мало того, что они будут загромождать чертеж, но если были включены «допуски» или уровни точности, избыточные размеры часто приводят к конфликтам, когда допуски допуска могут быть добавлены разными способами.
Многократное измерение от одной точки к другой приведет к неточностям. Часто лучше измерять от одного конца до разных точек. Это дает размеры эталонного стандарта. Полезно выбрать размещение размера в том порядке, в котором оператор будет создавать деталь. Это соглашение может потребовать некоторого опыта.
Секционирование
Во многих случаях внутренние детали объекта не видны снаружи (рис. 8).
Рисунок 8. Изометрический чертеж, на котором не показаны все детали.
Мы можем обойти это, притворившись, что разрезаем объект по плоскости и показав «вид в разрезе». Вид в разрезе применим к таким объектам, как блоки двигателя, где внутренние детали сложны и их было бы очень трудно понять из-за использования «скрытых» линий (скрытые линии, по соглашению, пунктирные) на орфографическом или изометрическом чертеже.
Представьте, что вы разрезаете объект посередине (рис. 9).):
Рисунок 9 – «Разделение» объекта.
Рисунок 10 – Сечение объекта на рисунке 8.
Снимите переднюю часть (рис. 10), и вы получите полный разрез (рис. 11).
Рис. 11. Изометрические и ортогональные проекции в разрезе.
Поперечное сечение выглядит как на рисунке 11, если смотреть прямо вперед.
Инструменты для рисования
Для подготовки чертежа можно использовать ручные чертежные инструменты (рис. 12), компьютерные чертежные или проектные средства или САПР. Основные стандарты и правила рисования одинаковы независимо от того, какой инструмент проектирования вы используете для создания чертежей. Изучая черчение, мы подойдем к нему с точки зрения ручного черчения. Если рисунок выполнен без каких-либо инструментов или САПР, он называется эскизом от руки.
Рис. 12. Инструменты рисования.
Чертежи «Сборка»
Изометрический вид «собранной» системы подушек и опорных подшипников показан на рис. 13. Он точно соответствует тому, что вы действительно видите, рассматривая объект под определенным углом. Мы не можем сказать, как выглядит внутренняя часть детали с этого ракурса.
Мы также можем показать изометрические изображения разбираемого или «разбираемого» опорного блока (рис. 14). Это позволяет видеть внутренние компоненты подшипниковой системы. Изометрические чертежи могут ясно показать общее расположение, но не детали и размеры.
Рисунок 13 — Блок-подушка (набросок от руки).
Рис. 14. Блок подушки в разобранном виде.
Виды поперечного сечения
Вид в разрезе изображает часть объекта в разрезе и является еще одним способом показать скрытые компоненты в устройстве.
Представьте себе плоскость, которая вертикально пересекает центр опорного блока, как показано на рис. 15. Затем представьте, что материал удаляется с передней части этой плоскости, как показано на рис. 16.
Рис. 15. Опорный блок.
Рис. 16. Опорный блок.
Так будет выглядеть оставшаяся задняя часть. Диагональные линии (штриховки) показывают области, где материалы были разрезаны секущей плоскостью.
Рисунок 17 – Разрез «А-А».
Этот вид поперечного сечения (сечение А-А, рис. 17), ортогональный направлению взгляда, лучше показывает соотношение длин и диаметров. Эти рисунки легче сделать, чем изометрические рисунки. Опытные инженеры могут интерпретировать ортогональные чертежи, не нуждаясь в изометрическом чертеже, но для этого требуется немного практики.
Вид сверху на подшипник «снаружи» показан на рис. 18. Это ортогональная (перпендикулярная) проекция. Обратите внимание на направление стрелок для секущей плоскости «А-А».
Рисунок 18 – Вид сверху «снаружи» подшипника.
Полупрофили
Полуразрез — это вид объекта, показывающий половину вида в разрезе, как показано на рисунках 19 и 20.
Рисунок 19 – Полная изометрия и вид в разрезе.
Рисунок 20 — Вид спереди и половинный разрез.
Диагональные линии на чертеже разреза используются для обозначения области, которая теоретически была вырезана. Эти линии называются разделительной подкладкой или поперечной штриховкой . Линии тонкие и обычно рисуются под углом 45 градусов к основному контуру объекта. Расстояние между строками должно быть равномерным.
Второй, более редкий способ использования штриховки — указать материал объекта. Одна форма штриховки может использоваться для чугуна, другая — для бронзы и так далее. Чаще всего тип материала указывается в другом месте на чертеже, что делает ненужным использование различных типов штриховки.
Рисунок 21 — Половина разреза без скрытых линий.
Обычно скрытые (пунктирные) линии на поперечном сечении не используются, если только они не нужны для определения размеров. Кроме того, некоторые скрытые линии на неразрезной части чертежей не нужны (рис. 12), поскольку они становятся избыточной информацией и могут загромождать чертеж.
Разрез объектов с отверстиями, ребрами и т. д.
Поперечное сечение справа на рис. 22 технически правильное. Тем не менее, на чертеже принято показывать вид слева как предпочтительный метод сечения объекта этого типа.
Рисунок 22 – Сечение.
Размер
Целью определения размеров является предоставление четкого и полного описания объекта. Полный набор размеров позволит только одну интерпретацию, необходимую для построения детали. Размеры должны соответствовать этим рекомендациям.
- Точность: должны быть указаны правильные значения.
- Четкость: размеры должны быть размещены в соответствующих местах.
- Полнота: ничего не должно быть упущено и ничего не должно дублироваться.
- Удобочитаемость: для удобочитаемости необходимо использовать линии соответствующего качества.
Основы: определения и размеры
Размерная линия представляет собой тонкую линию, прерванную посередине для размещения значения размера, со стрелками на каждом конце (рис. 23).
Рисунок 23 – Чертеж с размерами.
Наконечник стрелы имеет длину приблизительно 3 мм и ширину 1 мм. То есть длина примерно в три раза больше ширины. выносная линия продлевает линию на объекте до размерной линии. Первая размерная линия должна находиться примерно в 12 мм (0,6 дюйма) от объекта. Выносные линии начинаются на расстоянии 1,5 мм от объекта и продолжаются на 3 мм от последней размерной линии.
Выноска — это тонкая линия, соединяющая размер с определенной областью (рис. 24).
Рисунок 24 – Пример чертежа с выноской.
Выноска также может использоваться для обозначения примечания или комментария к определенной области. При ограниченном пространстве вместо стрелок можно использовать толстую черную точку, как на рис. 23. Также на этом чертеже два отверстия идентичны, что позволяет использовать обозначение «2x», а размер указывать только на одно из отверстий. круги.
Где разместить размеры
Размеры должны быть размещены на грани, наиболее четко описывающей элемент. Примеры правильного и неправильного размещения размеров показаны на рисунке 25.
Рисунок 25 – Пример подходящего и неподходящего размера.
Чтобы понять, что такое размеры, мы можем начать с простого прямоугольного блока. Для полного описания этого простого объекта требуется всего три измерения (рис. 26). Существует небольшой выбор, где разместить его размеры.
Рисунок 26 – Простой объект.
При определении размеров блока с выемкой или вырезом нам приходится делать некоторый выбор (рис. 27). Обычно лучше всего измерять от общей линии или поверхности. Это можно назвать базовой линией поверхности. Это устраняет добавление неточностей измерения или обработки, которые могут возникнуть из-за «цепного» или «серийного» размера. Обратите внимание, как размеры возникают на опорных поверхностях. Мы выбрали одну опорную поверхность на рисунке 27, а другую на рисунке 28. Пока мы последовательны, это не имеет значения. (Мы просто показываем вид сверху).
Рисунок 27 – Пример базовой поверхности.
Рисунок 28 – Пример базовой поверхности.
На рисунке 29 мы показали отверстие, размеры которого мы выбрали, на левой стороне объекта. Ø означает «диаметр».
Рис. 29 – Пример отверстия с размерами.
Когда левая сторона блока представляет собой «радиусы», как на рисунке 30, мы нарушаем наше правило не дублировать размеры.
