Схема раздатка КАМАЗ 4310 каталог

1 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 2 862517 Шайба 3 4310-1801028 Подушка подвески раздаточной коробки в сборе 4 862516 Шайба плоская 30х55 5 4310-1801040 Втулка 6 1/12541/21 Болт М16х1,5-6gх80 8 4310-1801012 Кронштейн подвески раздаточной коробки правый 16 1/59818/31 Болт М16х1,5-6gх120 17 4310-1801023 Балка подвески раздаточной коробки 19 4310-1800020 Коробка раздаточная с коробкой отбора мощности в сборе 26 1/59818/21 Болт М16х1,5-6gх100 30 1/29983/00 Заклепка 12х32 31 4310-1801022 Кронштейн подвески раздаточной коробки левый 1/05200/01 Шайба плоская 12х22х3 1/55405/21 Болт М12х1,25-6gх35 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97

1 853538 Гайка М33х1,5-6Н 2 862500 Шайба плоская 34х60х6 3 5320-2506037 Фланец первичного вала в сборе 4 864176 Манжета 70х92 в сборе 5 1/38307/21 Болт с пружинной шайбой в сборе 6 4310-1802028 Крышка подшипника 7 4310-1802029 Прокладка 8 4310-1802037 Шайба опорная 9 864758 Подшипник шариковый в сборе 10 864764 Кольцо наружное 11 4310-1802053 Стакан передних подшипников 12 4310-1802054 Прокладка стакана 13 4310-1802024 Вал первичный раздаточной коробки в сборе 14 864743 Кольцо наружное 15 862821 Кольцо упорное 16 4310-1802017 Прокладка крышки люка 17 4310-1802015 Крышка верхнего люка раздаточной коробки в сборе 18 1/35301/21 Шпилька М12х1,25х18х30 19 1/05170/77 Шайба 12 пружинная 20 1/61015/11 Гайка М12х1,25-6Н 21 864000-10 Клапан предохранительный крышки в сборе 22 4310-1802035 Прокладка 25 4310-1802198 Фланец раздаточной коробки задний в сборе 26 864180 Манжета с пружиной в сборе 27 4310-1802212 Крышка подшипника 28 4310-1802217 Прокладка крышки 29 4310-1802195 Шайба маслоотгонная 30 15-1770236 Кольцо упорное переднего подшипника 31 864760 Подшипник шариковый в сборе 32 4310-1802214 Крышка заднего подшипника 33 4310-1802215 Прокладка крышки 34 864746 Кольцо наружное 35 4310-1802106 Маслоуловитель 36 1/38306/21 Болт М10х1,25gх35 37 4310-1802105 Крышка заднего подшипника 38 864707 Шарик-заглушка 39 4310-1802108 Прокладка 40 864781 Кольцо наружное 41 262514 Пробка наливная 42 4310-1802012 Картер раздаточной коробки 43 4310-1802021 Прокладка крышки картера 44 4310-1802020 Крышка картера 46 1/55406/21 Болт М12х1,25-6gх40 47 862817 Кольцо упорное 48 4310-1802235 Прокладка картера 49 4310-1802230 Картер привода переднего моста в сборе 52 4310-1803012-10 Механизм включения высшей передачи раздаточной коробки в сборе 53 4310-1803017 Прокладка 54 4310-1803246 Прокладка регулировочная 55 2101-2401046 Пробка магнитная в сборе 56 853760 Штифт 12 58 4310-1802098 Крышка переднего подшипника 59 4310-1802099 Прокладка 61 4310-1802084 Вал промежуточный раздаточной коробки в сборе 62 258254 Шплинт 1,2х200 63 853024 Болт стопорной вилки 64 4310-1803020 Вилка включения передачи 65 4310-1803127 Прокладка корпуса 66 4310-1803125 Корпус блокировки штоков управления 67 4310-1802357 Прокладка крышки 68 4310-1802355 Крышка бокового люка 69 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе 72 864312 Пробка М30х1,5-6g 73 1/02957/80 Прокладка 74 262533 Пробка 75 864751 Шарик 76 4310-1803129-10 Штифт блокировки штоков управления 80 4310-1802150 Дифференциал раздаточной коробки в сборе 83 4310-1803010-10 Механизм включения низшей передачи раздаточной коробки в сборе 1/05317/00 Заклепка 4310-1802027 Крышка переднего подшипника в сборе 4310-1802063 Щиток предохранительного клапана 4310-1802104 Крышка заднего подшипника в сборе 4310-1802213 Крышка подшипника в сборе 4310-1803247 Прокладка регулировочная 853643 Шайба плоская специальная 2,5х6,2 864001 Штуцер клапана 864002-10 Клапан 864003 Колпачок клапана (453576512) 864004 Пружина

1 864765 Кольцо внутреннее в сборе 2 4310-1802034 Шестерня ведущая первичного вала в сборе 3 4310-1802025 Вал первичный 4 853804 Шпонка сегментная 5 864742 Кольцо внутреннее в сборе 6 862811 Кольцо упорное 4310-1802036 Шестерня ведущая 4310-1802040 Шестерня привода коробки отбора мощности 864741 Подшипник роликовый в сборе 864759 Подшипник роликовый в сборе

1 853538 Гайка М33х1,5-6Н 2 862514 Шайба 3 864779 Подшипник роликовый в сборе 4 4310-1802088 Шестерня постоянного зацепления 5 4310-1803018 Каретка включения первой передачи 6 4310-1802085 Вал промежуточный 7 15. 1770064-01 Подшипник роликовый радиальный в сборе 8 4310-1802090 Шестерня первой передачи 9 4310-1802431 Кольцо распорное 10 4310-1802341 Шайба 11 864780 Подшипник роликовый в сборе

Цена на раздатка КАМАЗ 43110 купить в интернет-магазине

1 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 2 862517 Шайба 3 4310-1801028 Подушка подвески раздаточной коробки в сборе 4 862516 Шайба плоская 30х55 5 4310-1801040 Втулка 6 1/12541/21 Болт М16х1,5-6gх80 8 4310-1801012 Кронштейн подвески раздаточной коробки правый 16 1/59818/31 Болт М16х1,5-6gх120 17 4310-1801023 Балка подвески раздаточной коробки 19 4310-1800020 Коробка раздаточная с коробкой отбора мощности в сборе 26 1/59818/21 Болт М16х1,5-6gх100 30 1/29983/00 Заклепка 12х32 31 4310-1801022 Кронштейн подвески раздаточной коробки левый 1/05200/01 Шайба плоская 12х22х3 1/55405/21 Болт М12х1,25-6gх35 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97

1 853538 Гайка М33х1,5-6Н 2 862500 Шайба плоская 34х60х6 3 5320-2506037 Фланец первичного вала в сборе 4 864176 Манжета 70х92 в сборе 5 1/38307/21 Болт с пружинной шайбой в сборе 6 4310-1802028 Крышка подшипника 7 4310-1802029 Прокладка 8 4310-1802037 Шайба опорная 9 864758 Подшипник шариковый в сборе 10 864764 Кольцо наружное 11 4310-1802053 Стакан передних подшипников 12 4310-1802054 Прокладка стакана 13 4310-1802024 Вал первичный раздаточной коробки в сборе 14 864743 Кольцо наружное 15 862821 Кольцо упорное 16 4310-1802017 Прокладка крышки люка 17 4310-1802015 Крышка верхнего люка раздаточной коробки в сборе 18 1/35301/21 Шпилька М12х1,25х18х30 19 1/05170/77 Шайба 12 пружинная 20 1/61015/11 Гайка М12х1,25-6Н 21 864000-10 Клапан предохранительный крышки в сборе 22 4310-1802035 Прокладка 25 4310-1802198 Фланец раздаточной коробки задний в сборе 26 864180 Манжета с пружиной в сборе 27 4310-1802212 Крышка подшипника 28 4310-1802217 Прокладка крышки 29 4310-1802195 Шайба маслоотгонная 30 15-1770236 Кольцо упорное переднего подшипника 31 864760 Подшипник шариковый в сборе 32 4310-1802214 Крышка заднего подшипника 33 4310-1802215 Прокладка крышки 34 864746 Кольцо наружное 35 4310-1802106 Маслоуловитель 36 1/38306/21 Болт М10х1,25gх35 37 4310-1802105 Крышка заднего подшипника 38 864707 Шарик-заглушка 39 4310-1802108 Прокладка 40 864781 Кольцо наружное 41 262514 Пробка наливная 42 4310-1802012 Картер раздаточной коробки 43 4310-1802021 Прокладка крышки картера 44 4310-1802020 Крышка картера 46 1/55406/21 Болт М12х1,25-6gх40 47 862817 Кольцо упорное 48 4310-1802235 Прокладка картера 49 4310-1802230 Картер привода переднего моста в сборе 52 4310-1803012-10 Механизм включения высшей передачи раздаточной коробки в сборе 53 4310-1803017 Прокладка 54 4310-1803246 Прокладка регулировочная 55 2101-2401046 Пробка магнитная в сборе 56 853760 Штифт 12 58 4310-1802098 Крышка переднего подшипника 59 4310-1802099 Прокладка 61 4310-1802084 Вал промежуточный раздаточной коробки в сборе 62 258254 Шплинт 1,2х200 63 853024 Болт стопорной вилки 64 4310-1803020 Вилка включения передачи 65 4310-1803127 Прокладка корпуса 66 4310-1803125 Корпус блокировки штоков управления 67 4310-1802357 Прокладка крышки 68 4310-1802355 Крышка бокового люка 69 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе 72 864312 Пробка М30х1,5-6g 73 1/02957/80 Прокладка 74 262533 Пробка 75 864751 Шарик 76 4310-1803129-10 Штифт блокировки штоков управления 80 4310-1802150 Дифференциал раздаточной коробки в сборе 83 4310-1803010-10 Механизм включения низшей передачи раздаточной коробки в сборе 1/05317/00 Заклепка 4310-1802027 Крышка переднего подшипника в сборе 4310-1802063 Щиток предохранительного клапана 4310-1802104 Крышка заднего подшипника в сборе 4310-1802213 Крышка подшипника в сборе 4310-1803247 Прокладка регулировочная 853643 Шайба плоская специальная 2,5х6,2 864001 Штуцер клапана 864002-10 Клапан 864003 Колпачок клапана (453576512) 864004 Пружина

1 864765 Кольцо внутреннее в сборе 2 4310-1802034 Шестерня ведущая первичного вала в сборе 3 4310-1802025 Вал первичный 4 853804 Шпонка сегментная 5 864742 Кольцо внутреннее в сборе 6 862811 Кольцо упорное 4310-1802036 Шестерня ведущая 4310-1802040 Шестерня привода коробки отбора мощности 864741 Подшипник роликовый в сборе 864759 Подшипник роликовый в сборе

1 853538 Гайка М33х1,5-6Н 2 862514 Шайба 3 864779 Подшипник роликовый в сборе 4 4310-1802088 Шестерня постоянного зацепления 5 4310-1803018 Каретка включения первой передачи 6 4310-1802085 Вал промежуточный 7 15. 1770064-01 Подшипник роликовый радиальный в сборе 8 4310-1802090 Шестерня первой передачи 9 4310-1802431 Кольцо распорное 10 4310-1802341 Шайба 11 864780 Подшипник роликовый в сборе

Раздатка КАМАЗ 4310 схема каталог

1 853539 Гайка крепления подшипника 2 864750 Подшипник шариковый в сборе 3 4310-1802167 Втулка шлицевая 4 4310-1803018 Каретка включения первой передачи 5 14-1701208 Подшипник роликовый радиальный в сборе 6 4310-1802180 Шестерня привода дифференциала 7 1/42334/21 Болт самоконтрящийся 8 4310-1802162 Обойма передняя 9 4310-1802113 Втулка шестерни 10 4310-1802112 Шестерня привода переднего моста 11 4310-1802158 Сателлит дифференциала 12 4310-1802159 Втулка сателлита 13 4310-1802163 Обойма задняя 14 1/42746/21 Болт самоконтрящийся 15 1/03390/11 Штифт 16 4310-1802144 Шестерня привода заднего моста в сборе 17 4310-1802049 Втулка ступицы шестерни 18 4310-1802189 Шестерня низшей передачи привода заднего моста в сборе 19 864747 Кольцо внутреннее с сепаратором в сборе 20 862820 Кольцо упорное 4310-1802155 Обойма дифференциала с сателлитами в сборе 4310-1802160 Обойма дифференциала в сборе 4310-1802171 Пластина стопорная 864745 Подшипник роликовый в сборе

1 1/09020/21 Болт М6-6gх12 2 4310-1803220 Крышка картера в сборе 3 4310-1803225 Диафрагма 4 4310-1802153 Шток вилки 5 4310-1803261 Пружина возвратная 6 4310-1802234 Картер привода переднего моста 7 864707 Шарик-заглушка 8 4310-1802239 Прокладка крышки картера 9 4310-1802243 Крышка люка 10 1/38256/21 Болт М8-6gх16 с пружинной шайбой в сборе 11 258254 Шплинт 1,2х200 12 853024 Болт стопорной вилки 13 4310-1802149 Вилка блокировки дифференциала 14 4310-3802034 Шестерня ведомая привода спидометра L = 3,2 15 4310-3802088 Штуцер привода 16 864238 Кольцо уплотнительное 17 4310-3802033 Червяк привода спидометра 18 4310-1802148 Муфта блокировки дифференциала 19 4310-1802110 Вал привода переднего моста 20 864744 Подшипник шариковый передний в сборе 21 862819 Кольцо упорное 22 4310-1802293 Шайба маслоотводная 23 4310-1802119 Прокладка 24 4310-1802118 Крышка подшипника 25 1/38306/21 Болт М10х1,25gх35 26 864176 Манжета 70х92 в сборе 27 5320-2402036 Фланец ведущего вала в сборе 28 862500 Шайба плоская 34х60х6 29 853538 Гайка М33х1,5-6Н 4310-1802117 Крышка переднего подшипника в сборе 4310-1803221 Крышка картера 853534 Бонка 864910 Пломба 870021 Болт 870701 Проволока пломбировочная

1 1/09020/21 Болт М6-6gх12 2 4310-1803220 Крышка картера в сборе 3 4310-1803225-10 Диафрагма 4 4310-1803263 Стакан 5 4310-1803261 Пружина возвратная 6 4310-1803015-10 Картер механизма включения низшей передачи 7 862822 Кольцо упорное 21,8х2х1 8 4310-1803255 Стержень нажимной пружины 9 862513 Шайба плоская 8х20 10 5320-2509065 Пружина нажимная 11 251645 Гайка М8-6Н ОСТ 37. 001.197-75 12 4310-1803024-10 Шток 4310-1803022-10 Шток включения низшей передачи в сборе 4310-1803221 Крышка картера 853534 Бонка

1 1/09020/21 Болт М6-6gх12 2 4310-1803220 Крышка картера в сборе 3 4310-1803225-10 Диафрагма 4 4310-1803263 Стакан 5 4310-1803261 Пружина возвратная 6 4310-1803165-10 Картер механизма включения высшей передачи 7 862822 Кольцо упорное 21,8х2х1 8 4310-1803255 Стержень нажимной пружины 9 862513 Шайба плоская 8х20 10 4310-1803253 Пружина нажимная 11 1/61008/11 Гайка М8х1,25-6Н 12 4310-1803211-10 Шток 4310-1803210-10 Шток включения высшей передачи в сборе 4310-1803221 Крышка картера 5320-2509065 Пружина нажимная 853534 Бонка

Раздатка КАМАЗ 4310

Раздатка КАМАЗ 4310 представляет собой рабочий механизм, выполняющий огромное количество полезных функций. Его работа обеспечивает ощутимую экономию горючего. В состав подобного механизма входят запчасти, способные выдержать высокие нагрузки. Обязательным условием является наличие диафрагменных пневматических камер. Раздатка КАМАЗ 4310 почти всегда характеризуется наличием специализированного электропневматического блокиратора. Помимо этого обязательного элемента, в состав механизма входит:

1. Ведущей, а также приводной вал, имеющий отношение к мостам.

2. Корпус. Наиболее часто его именуют картером. Подобный элемент льётся из металла и заполняется смазочным составом.

3. Зубчатые, понижающие передачи.

4. Дифференциал межосевой разновидности.

Раздатка ставится сзади КПП. С одного края она размещается на автомобильной раме, а с другой — на находящейся между поперечниками балке. Блокировка выполняется пневмосистемой, а управляющий привод располагается в кабине грузовика. При этом трёхходовой управляющий кран подразделяется на нейтральную, второстепенную, первичную передачи. В изготовленной из металла внешней оболочке предусмотрен люк монтажной разновидности. Смазывающий материал заливают через специализированное отверстие. На валу выходной разновидности устанавливается механизм лебедки.

Как и любому элементу грузовика, раздатке КАМАЗ 4310 требуется периодический ремонт и техобслуживание. Необходимость обследования можно определить по характерным признакам, в число которых входит:

1. Возникновение непрерывного или периодически повторяющегося стука, шума при движении. Они сообщают о проблемах, способных нанести серьезный ущерб механизмам в будущем.

2. Подверженность механическому воздействию корпуса, крепежей.

3. Произвольное отключение передач. Подобное явление обусловлено износом муфт, вилок.

4. Появление трудностей в переключении передач. В такой ситуации рычаг часто заедает или заклинивает в определённом положении.

Наличие одного или нескольких из выше перечисленных признаков говорит о необходимости проведения тщательной диагностики. Их игнорирование с большой долей вероятности спровоцирует серьёзную поломку, устранение которой потребует больших расходов.

Автомобиль-тягач КАМАЗ 4310

Автомобиль-тягач КАМАЗ 4310

Файл	at33-39. dwg
Чертежи	7 листов
Программа	Autocad
Записка	Есть (77 листов)
Институт	МГУПИ
Стоимость	чертежи 2450 руб; записка 3000 руб

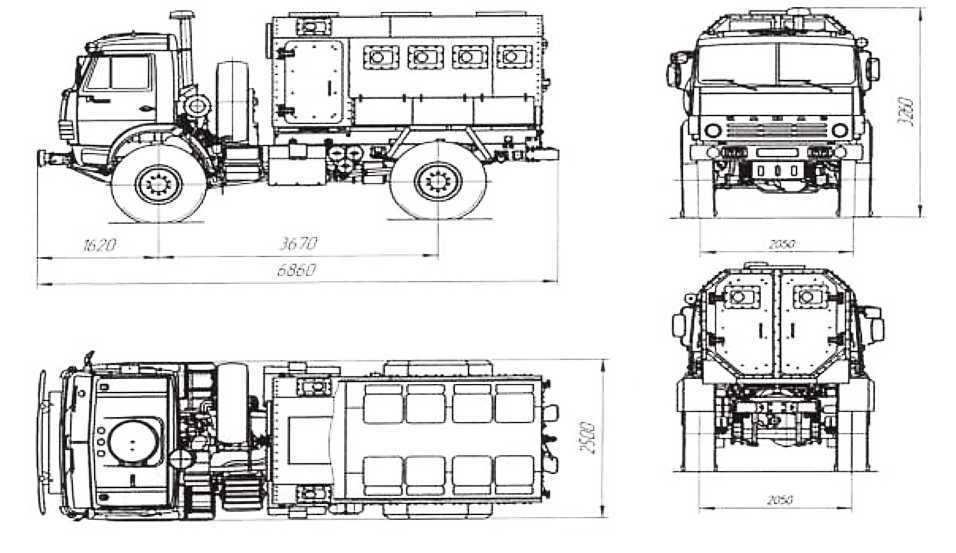

Автомобиль-тягач КАМАЗ 4310 (габаритный чертеж) Файл at33.dwg Формат (1230х594мм) Стоимость 300 руб Главная передача заднего ведущего моста Файл at34.dwg Формат (1187х825мм) Стоимость 500 руб Раздаточная коробка КАМАЗ 4310 Файл at35. dwg Формат A1 (841×594мм) Стоимость 500 руб Мост ведущий КАМАЗ 4310 Файл at36.dwg Формат A1 (841×594мм) Стоимость 300 руб Схема электропневматического управления передачами раздаточной коробки Файл at37.dwg Формат A1 (841×594мм) Стоимость 300 руб Тягово-динамические параметры КАМАЗ 4310 Файл at38. dwg Формат A1 (841×594мм) Стоимость 250 руб Сетевой график и смета затрат Файл at39.dwg Формат A1 (841×594мм) Стоимость 300 руб
