Чертеж двери деревянной: Входная деревянная дверь своими руками чертежи

Деревянные двери своими руками: пошаговая инструкция, схемы

Для изготовления дверей производители всё чаще используют композитные материалы, пластик, сталь. Однако дерево не утратило свою популярность. Прочный и тёплый материал идеален для входных дверей в дом. Из досок самостоятельно собирают полотно для хозяйственных построек и бань. Сделать деревянную дверь своими руками несложно. Надо лишь иметь хорошую доску и набор инструментов.

Содержание

• 1 Особенности древесины различных пород
  • 1.1 Лиственные породы
  • 1.2 Хвойные породы
• 2 Инструменты
• 3 Необходимые материалы
• 4 Как сделать деревянную дверь?
  • 4.1 Шпоночные
  • 4.2 Щитовые
  • 4.3 Филёнчатые
• 5 Декор

Особенности древесины различных пород

Занимаясь производством деревянных дверей, надо знать преимущества и недостатки материала. От этого зависит конечный результат. Основное различие древесины – это её твёрдость. Мягкие породы дерева легко обрабатываются, но менее устойчивы к влаге. Такой материал подойдёт для межкомнатных дверей. Твёрдые породы дерева обрабатывать ручным инструментом сложно, но к влаге материал более устойчив. Такая древесина подойдёт для изготовления входных дверей.

Говоря о породах древесины, стоит учесть смолистость материала. Лиственница занимает в этом плане первое место. Изделие из неё долго выстоит в сырости. Смола защищает от гниения.

К выбору доски предъявляют следующие требования:

• минимальное количество сучков;
• влажность древесины не более 15%;
• идеальная ровность.

Для хозяйственных построек подойдёт б/у материал, взятый с разборки старых зданий. Красивые двери в дом лучше изготовить из новой доски.

Лиственные породы

1. Берёза довольно твёрдая и сложная в обработке, но обладает привлекательной текстурой.
2. Бук характеризуется повышенной прочностью, но деформируется при перемене влажности.
3. Ольха мягкая и при высокой влажности быстро гниёт.
4. Дуб твёрдый, имеет свойство раскалываться, но устойчив к сырости и красивый.
5. Орех обладает интересной текстурой, легко поддаётся обработке, не боится влаги и механических воздействий.
6. Клён умеренно твёрдый, неплохо обрабатывается, средне противостоит сырости.

Для изготовления входных деревянных дверей чаще используют дуб или бук.

Хвойные породы

1. Из хвойных пород самой востребованной считается сосна. Мягкая древесина легко обрабатывается, но плохо противостоит влаге. Материал лучше использовать при изготовлении деревянных межкомнатных дверей.
2. Лиственница характеризуется красивой текстурой и большой смолистостью. Твёрдая древесина отлично противостоит влаге, что позволяет использовать доску для сборки входных дверей.
3. Ель сучковатая, легче и мягче сосны, по прочности немного ей уступает.

Инструменты

На производстве используют специальные станки для изготовления деревянных дверей.

• Рейсмус необходим для обработки доски. Самыми производительными являются двусторонние строгальные станки, зачищающие заготовку за один проход.
• Без фрезерного станка изготовление деревянных дверей невозможно. С его помощью делают замковые соединения на досках, выбирают фаски, обрабатывают фигурные заготовки.
• При наклеивании на деревянную раму накладок применяют пресс.
• Циркулярной пилой распускают доску до нужных размеров.

Чтобы сделать своими руками в домашних условиях деревянные межкомнатные двери, дорогостоящие станки никто покупать не будет. Для распускания доски подойдёт электрическая дисковая пила.

Выбирать пазы, и обрабатывать поверхность заготовок можно ручным фрезером.

Дополнительно под рукой надо иметь:

• дрель;
• шуруповёрт;
• ножовку по дереву;
• шлифмашину;
• стамески, киянку, уголок, уровень, рулетку.

Для покраски дверного полотна желательно использовать компрессор с пневматическим пистолетом.

Необходимые материалы

Для изготовления деревянной двери своими руками понадобятся следующие материалы:

• сухая шпунтованная доска;

• саморезы;
• столярный клей.

Во время покупки толщина досок подбирается с учётом места установки дверного полотна. Для межкомнатной створки достаточно древесины толщиной 25 мм. Для входной двери используют доску толщиной 50 мм. После приобретения деревянные заготовки желательно просушить, уложив на ровную поверхность с использованием подкладок.

Дополнительно на входную деревянную дверь покупают врезной замок, петли, ручки, смотровой глазок. Для межкомнатной створки достаточно взять петли и ручку с защёлкой.

Как сделать деревянную дверь?

Собирая простую деревянную дверь своими руками, чертёж, схема сложная не нужна. Достаточно замерить высоту и ширину дверного полотна. Габариты створки рассчитывают так, чтобы она вошла в пазы дверной коробки, и по периметру остался зазор около 5 мм. При изготовлении деревянной двери подготавливают основные элементы: шпунтованную доску с замком «шип-паз» для полотна и поперечины из обрезных заготовок.

Состоит пошаговая инструкция сборки своими руками деревянной двери из следующих шагов:

• доски распиливают по высоте будущего полотна и выкладывают на ровной поверхности с соблюдением одного направления рисунка годовых колец;
• шипы с пазами смазывают столярным клеем, соединяют все доски, плотно сдавив полотно струбциной;
• после высыхания клея на крайней планке с торца изделия срезают шип, а всю поверхность щита подвергают фрезеровке и шлифовке.

• Чтобы створка не развалилась, конструкцию скрепляют поперечинами.
  Обрезной доске придают форму трапеции, на полотне делают пазы на глубину 1/3 толщины деревянной заготовки и смазывают их столярным клеем. Поперечины вставляют в углубления, пристукивая киянкой. Для надёжности можно зафиксировать саморезами.
• Чтобы створка дольше прослужила, выполняется обработка антисептическими пропитками. При необходимости установки на деревянную дверь стеклопакета, в щите электролобзиком вырезают окно. По центру торца всего периметра проёма прибивают дощечку – упор для двух стёкол. После установки стеклопакета края обрамляют штапиком или декоративной планкой.

При необходимости толстого полотна, створку делают из двух слоёв. В двухслойной технологии изготовления деревянной двери соблюдают перпендикулярность досок обоих щитов. Склеивают их между собой столярным клеем.

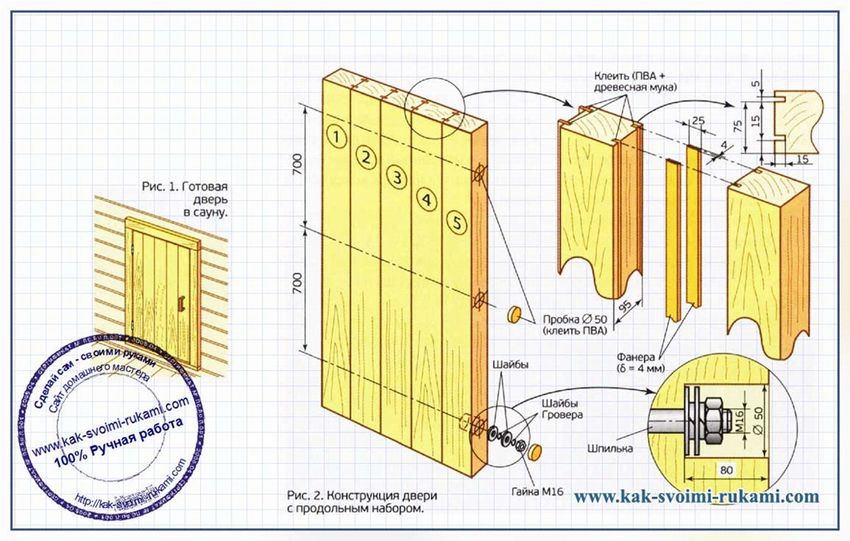

Шпоночные

Собрать тёплые деревянные двери для частного дома без особых усилий можно из досок со шпонками. Технология изготовления состоит из следующих шагов:

1. Доски нарезают по длине дверного полотна.
2. Из заготовок на ровном столе складывают щит, временно скрепляя двумя перемычками.
3. Фрезером или рубанком прорезают пазы для подкоса со шпонками.
4. Из бруса сечением 40х40 мм вырезают подкос и шпонки, закруглив наружную часть заготовок.
5. Детали вставляют в пазы дверного полотна, прикручивая мебельными болтами или саморезами.
6. Временные перемычки удаляют.
7. Собранную створку подвергают шлифовке, пропитке антисептиком, покраске.

Обычно для входа в дом массивные двери изготавливаются из дуба, бука или кедра. Полотно можно задекорировать под старину или придать ему современный стиль. В баню или сарай подойдёт простая деревянная дверь, собранная своими руками из сосновой доски.

Щитовые

Щитовая дверь — бюджетный вариант. Каркасом выступает прямоугольная рама из доски. С обеих сторон приклеены листы из ДВП. В промышленных условиях применяют дополнительную облицовку из шпона или ламината. Ещё одной особенностью конструкции двери является заполнение пустот каркаса утеплителем из отходов деревообработки: опилки, стружка, мелкие щепки, гофрокартон.

Рассмотрим, как сделать из досок щитовую деревянную дверь своими руками пошагово:

• по размеру створки вырезают лист ДВП, а также заготовки из досок для рамы;

• все элементы раскладывают на ровной поверхности, соединяя между собой столярным клеем и саморезами;

• нижний щит из ДВП с деревянным каркасом образовали пустоты, которые засыпают опилками;
• верхнюю часть рамы смазывают клеем, укладывают второй щит из ДВП и всю створку прижимают прессом.

На готовое дверное полотно в качестве отделки можно сверху наклеить шпон, а острые углы закруглить фрезером.

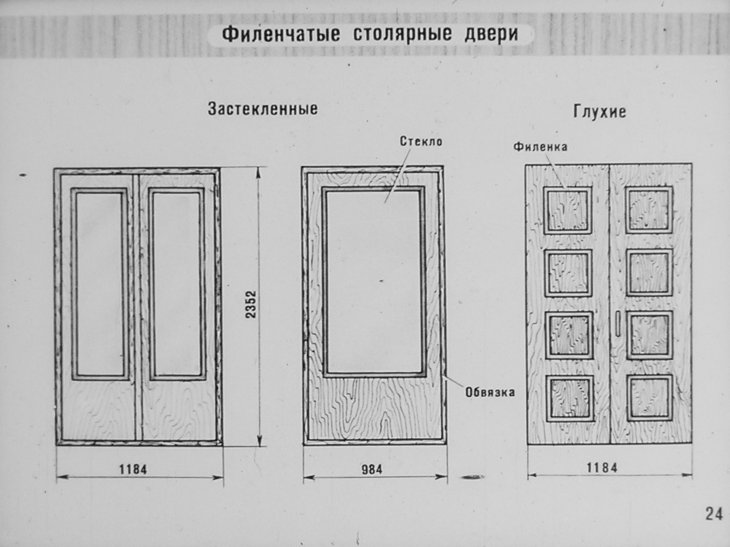

Филёнчатые

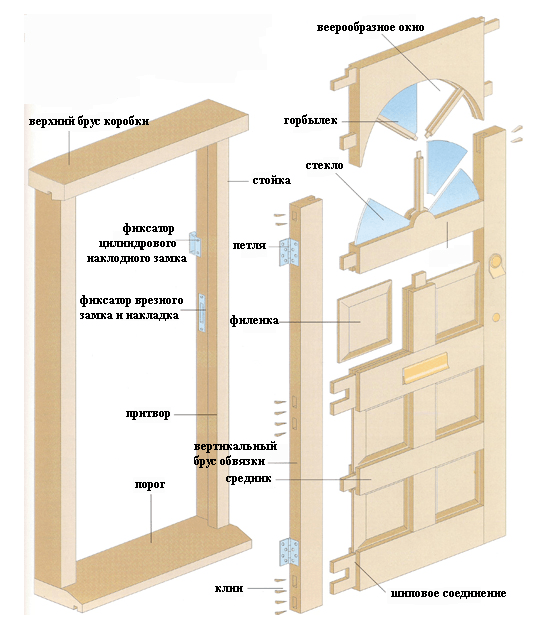

Конструкция филёнчатых дверей представляет собой раму из бруса, внутри которой вставлен набор горизонтальных поперечин, вертикальные перемычки, а также средники. В итоге образуются ячейки для вставки филёнки. Технология позволяет изготовить деревянную дверь со стеклом, пластиком, и другим материалом. От количества поперечин зависит прочность полотна.

1. В домашних условиях при изготовлении рамы отрезают две стойки, верхнюю, нижнюю и замковую поперечину, а также верхний и нижний средник.
2. Края бруса надо обработать фрезером и сделать пазы для вставки филёнки.
3. На концах поперечин вырезают соединительные шипы, а на торце пазы для вставки средников и филёнок.
4. Снизу и сверху вертикальных стоек прорезают пазы для замкового соединения с шипами поперечин.
5. Все элементы рамы соединяют замками «шип-паз», смазав их столярным клеем.
6. С помощью деревянной киянки простукивают каждый стык для плотного соединения.

Филёнку вырезают такого размера, чтобы она входила в ячейку с зазором 2 мм. Стеклянные вставки или ДВП сразу крепят штапиками. Края толстой филёнки из фанеры или ДСП фрезеруют, пока они не станут тоньше на 2 мм вырезанных на раме пазов. Последними крепят обрамляющие штапики.

Декор

Декорирование самодельной деревянной двери начинается со шлифовки. Далее обработка идёт антисептиком, защищающим древесину от сырости и вредителей. После высыхания поверхность двери покрывают двумя слоями грунтовки или шпаклёвки. Финишным слоем ложится краска или лак.

Если есть профессиональный инструмент, а также определённые навыки, полотно украшают резьбой, вырезают трафареты и даже составляют мозаику.

Как сделать дверь из досок своими руками

Своими руками / 15.12.2016 20.12.2016 / От Aleksandr

Деревянные двери нельзя назвать дефицитным товаром в наши дни, гораздо труднее найти по-настоящему качественный продукт. Практически весь ассортимент специализированных магазинов – это конструкции с огромным количеством синтетических добавок. О качестве, и уж тем более экологичности таких изделий судить сложно. Изготовление деревянных дверей – не очень  простое дело. И когда появляется желание и необходимость сделать добротное надежное изделие своими руками, нужно подготовить столярный инструмент, подходящий материал, и приступать к делу. Давайте подробно рассмотрим несколько вариантов, как сделать дверь из досок своими руками.

Содержание статьи

Конструкции дверей из натуральной древесины



Классификация изделий зависит от особенности их конструкции:

• Из массива. Полотно изделия собрано из толстой шпунтованной доски. Жесткость конструкции обеспечивают наклонные или горизонтальные перемычки.
• Филенчатая. Представляет собой каркас, собранный из обработанных досок, и вставок – филенок. Сборка изделия выполняется с применением столярного клея. Изготовление филенчатой деревянной двери своими руками может оказаться сложным. Для рабочего процесса требуются станки и столярные навыки.
• Щитовые двери условно можно назвать деревянными. В основе конструкции – рама из древесины. В качестве наружной обшивки чаще всего выступает МДФ или фанера. Для заполнения внутренней полости есть несколько вариантов: картонная ячеистая набивка, склеенный брус, или слой утеплителя. Можно оставить дверь пустотелой.

Выбор материала



Как самому сделать дверь из массива дерева своими руками, и получить изделие хорошего качества?  Для начала нужно убедиться, что выбран хороший материал. Важно учесть не только вид древесины, из которого произведен пиломатериал, но и его сортность, качество обработки и просушки.

Порода древесины

• Сосна – легкая в обработке, но со временем рассыхается. Обладает высокой смолистостью. Наличие синевы на поверхности материала говорит о нарушении технологии хранения.
• Ель – мягкая древесина с золотистым оттенком, способна сохранять свой натуральный цвет в течение длительного времени. Порода имеет малую смолистость и не подвержена растрескиванию, имеет мало сучьев, однако сложнее в процессе шлифования и резки, чем сосна.
• Лиственница – дорогой материал с плотной однородной структурой. Не гниет и не требует дополнительной обработки специальными защитными составами.
• Кедр – прочная и дорогостоящая древесина. Не поддается гниению, обладает приятными ароматом и антисептическими свойствами, оказывая целебные свойства на окружающих. Цвет его граничит от светло-розового и светло-бежевого до темно – коричневого.
• Дуб – превосходный материал по прочности и долговечности, но сложен в обработке. При несоблюдении технологии может расколоться.

Критерии выбора пиломатериалов

Если выбор древесины зависит больше от финансовых возможностей, то на качестве экономить не стоит. Даже недорогой пиломатериал должен быть хорошо просушен и обработан. Чтобы входные деревянные двери со временем не рассохлись, не искривились и радовали как долгим сроком службы, так и достойным внешним видом, при покупке материала следует учесть:

• Сортность досок («экстра» или сорт «А») Гладкая однородная поверхность без сучков или совсем с небольшим их содержанием, светлая поверхность с четко выраженным древесным узором – это показатель хорошего качества.
• Остаточная влажность в пределах 12–15 %. Процесс удаления влаги из древесины должен проходить в сушильной камере.
• Ровность. Этот показатель проверяют на горизонтальной гладкой поверхности. Замки паз-шип должны идеально подходить друг к другу.



Процесс изготовления двери из досок

Технология изготовления деревянных дверей не так проста, и зависит от конструкции. К примеру, производство филенчатых дверей требует хороших навыков обращения с инструментом и умения работать на станках. Рассмотрим несколько вариантов, как сделать входную дверь в дом, баню или хозяйственную постройку.

Дверь из массива

Из массива можно собрать входные двери в дом, баню, хозяйственное помещение, межкомнатные конструкции. Для жилых помещений изделия тщательно обрабатывают, чтобы они имели эстетически приятный вид. Самые простые щитовые двери из дерева представляют собой сплошной щит, укрепленный поперечными или диагональными элементами. Для конструкции подходит шпунтованная доска или обычная (для хоз. построек). Если вы собираетесь изготавливать деревянную входную дверь в жилой дом, приготовьте доску толщиной в 40–60 мм.

• Сначала производят разметку досок по заданному размеру и распиливают их.
• Подготовленный материал укладывают в плоскость таким образом, чтобы рисунок древесины был направлен в одну сторону.
• Между собой доски соединяют с использованием столярного клея.
• Отмеряют положенную ширину створки и спиливают излишек.
• Сделанный щит в нескольких местах зажимают струбцинами и выдерживают на ровной поверхности до полного высыхания.
• Дальнейшая обработка фрезером делает незаметными места соединения отдельных досок и выравнивает поверхность.
• Как изготовить поперечины? Из доски выпиливают детали, которые в разрезе имеют форму трапеции.
• Для изготовления паза поперечину прикладывают на полотно и обрисовывают ее по периметру.
• По разметке фрезером вырезают паз, глубиной до половины толщины доски.
• Поперечину загоняют в паз с боковой стороны, аккуратно подбивая ее киянкой.

Для установки в дом самодельный вариант требует небольшой доработки – покрытия водоотталкивающими составами, антипиренами, морилкой, лаком. Если есть необходимость дополнительно утеплить дверь, наиболее простым и недорогим способом является обивка полотна дерматином.

Филенчатая дверь

Филенчатые деревянные двери своими руками сделать совсем непросто, поскольку все элементы конструкции нуждаются в сложной обработке на станках. Изделие представляет собой каркас из бруса и филенок – элементов, которые заполняют свободное пространство каркаса.

• Начальный этап – составление подробного чертежа с замерами всех отдельных элементов конструкции. Необходимо учесть не только длину и ширину каждой детали полотна, но и параметры паза.
• Для изготовления рамы и поперечин используют доску или брус. Элементы обрабатывают фрезером, чтобы получить шип и паз в соответствии с чертежами.
• По торцам поперечных элементов выполняют паз для дальнейшего монтажа филенок.
• Для филенок используют доску, ДСП, фанеру или стекло (для межкомнатных конструкций).
• Поверхность деревянных филенок обрабатывают фрезером для получения рельфа, или оставляют гладкой. Уменьшают толщину края, чтобы он свободно входил в паз поперечин.
• Перед сборкой все элементы конструкции пропитывают антисептиком и дают высохнуть.
• Сборка дверей своими руками выполняется на ровной поверхности. Все места соединений промазывают столярным клеем.
• Готовое полотно аккуратно подбивают киянкой по всем стыкам, проверяют градусы углов, сжимают струбцинами и оставляют до момента высыхания.

Для финишной отделки используют морилку, лак или воск, после чего выполняют монтаж фурнитуры.

Щитовая конструкция

Щитовая входная деревянная дверь своими руками собирается достаточно просто. Чтобы получить добротное изделие, в процессе работы нужно контролировать углы – чтобы они были прямые, а стороны – ровные. Щитовая дверь может иметь сплошное или мелкопустотное полотно. В первом случае для изготовления щита используют древесину низ5ого сорта. Для второго варианта собирают конструкцию из того же материала, только между каркасными элементами остаются зазоры.

Необходимо определиться с технологией изготовления, так как сделать деревянную дверь своими руками можно одним из трех способов:

1. Собрать обвязку, внутри которой смонтировать мелкозаполненный или сплошной щит.
2. Изготовить щит, после чего выполнить обвязку вокруг него и облицевать изделие.
3. Изготовить отдельно щит и раму, собрать в единую конструкцию и облицевать.

Порядок выполнения сборки двери первым способом происходит так:

• Для обвязки выбирают брус подходящего сечения (например, 30*120 мм), нарезают его в соответствии с замерами длины и ширины полотна.
• Для соединения элементов рамы между собой в торцевых частях бруса выпиливают выемки для стыка «в полдерева» или «в лапу».
• На подготовленные пазы наносят столярный клей и соединяют друг с другом. На этом этапе контролируют градус всех углов.
• После просушки в местах соединения просверливают сквозные отверстия диаметром до 10 мм, в которые вбивают нагели, предварительно смазав их столярным клеем.
• Когда изготовляемый щит высох в местах соединения, с одной стороны конструкции можно выполнить облицовку ДВП или фанерой. Материал, выпиленный по размеру полотна, укладывают на ровную поверхность, размечают расположение рамы. Те места, где будет соединение облицовки с рамой, хорошо промазывают столярным клеем, после чего укладывают раму и прижимают прессом до момента высыхания.
• Далее можно заполнять внутреннюю часть рамы низкосортной древесиной, брусом, отрезками МДФ. Элементы наполнителя соединяют столярным клеем и размещают их на нижнем облицовочном полотне между брусьями обвязочной рамы.
• Верхнюю облицовку монтируют после того, как слой заполнения высохнет.
• В завершение выполняют фрезерную обработку поверхности полотна и торцевых частей рамы.

Как сделать деревянные двери своими руками? Ответ прост: не обязательно иметь огромный опыт и специальное образование. Изготовление входных дверей из дерева – процесс, который требует немного свободного времени, мастерства и желания сделать хорошую вещь собственными руками. Потраченные несколько часов позволят научиться столярному делу и сэкономить бюджет.
