Чертежи столярных изделий с размерами

Изготовление столярных изделий немыслимо без предварительной подготовки. Невозможно просто так сделать стол или табурет, стул или шкаф. Важно провести первоначальные измерения, которые позволят составить специальный чертеж будущей конструкции.
Чертежи столярных изделий с размерами предназначены для того, чтобы:
1. Точно рассчитать необходимое количество материала, требуемого для работы.
2. Убедиться в том, что готовое изделие поместится в отведенное для него пространство (например, лестница, дверь шкафа, оконная рама).
3. Правильно изготовить необходимую конструкцию.
4. Если изделие изготавливается на заказ, то чертеж позволяет составить смету выполненной работы.
Следовательно, мастеру требуется произвести замеры, составить план выполняемой работы в виде чертежа столярных изделий с размерами. Только после этого можно приступать к основной работе.
Как выполняются измерения
Желательно, чтобы размеры готового изделия определял специалист. Данную работу может выполнить сам мастер. Ему будет удобно выполнить измерения, самостоятельно нарисовать эскиз будущего изделия.
Чертежи столярных изделий с измерениями, как правило, выполняются в определенном масштабе. Все снятые размеры делятся на определенную цифру (например, на 10 или 20). Таким образом высчитывается принятый масштаб.

Эти размеры должны быть точными, потому что они служат основой для будущей конструкции. Рекомендуется выполнять измерения несколько раз, чтобы убедиться в правильности расчетов.
Необходимость предварительного составления чертежа
Если столяр будет работать без предварительной подготовки, то изделие получится неаккуратным. Велика вероятность того, что оно просто не поместится в отведенное для него пространство.
Следовательно, предварительные чертежи столярных изделий с размерами предназначены для того, чтобы изготовить точную конструкцию. В процессе работы мастер постоянно сверяется с техническим рисунком, что позволяет произвести предмет, предназначенный для установленной цели.
Каждый столяр должен уметь «читать» технический чертеж как книгу. Данный рисунок содержит полную информацию об изделии, позволяет столяру изготовить конструкцию, соответствующую выполненным измерениям.
Изготовление столярных изделий по чертежу
Каждый мастер знает, что невозможно изготовить изделие без специального чертежа. Строители подчиняются предварительно подготовленному плану, токаря руководствуются схемами деталей, водители изучают схемы проезда перекрестков.
Соответственно, столяр при изготовлении шкафов, столов, стульев или табуретов применяет чертежи столярных изделий с размерами. Вытачивая определенные детали, мастер постоянно следит за соответствием размеров установленным параметрам.
В настоящий момент огромной популярностью пользуются разнообразные предметы ручной работы. Прекрасным украшением загородного дома или городской квартиры является мебель, изготовленная в оригинальном стиле.
Опытный столяр сможет изготовить стол с набором стульев, которые оригинально смотрятся внутри помещения или на улице. Прекрасным украшением двора станут резные фигурки, изготовленные из дерева.
Популярность столярных изделий растет, что заставляет составлять предварительные чертежи, предназначенные для облегчения работы столяра. Людям нравится покупать мебель, изготовленную на заказ.
Соответственно, перед тем, как приступить к работе, нужно выполнить замеры. Данные показатели позволяют составить чертежи столярных изделий с размерами. Требуется определить масштаб рисунка, подготовить схему готовой конструкции.

Готовые чертежи (скачать)

Мы предлагаем 16000 чертежей различной сложности: здесь вы найдёте много интересных идей. Не гарантируем и не обещаем, что данные чертежи являются лучшими: кто-то когда-то сделал определённую вещь и сохранился чертеж. Может, кому-то не понравится именно это изделие, но придётся по вкусу сама идея или отдельный элемент. Материал вы можете скачать бесплатно, а в благодарность просим нажать на рекламный блок – сайт существует на доход от рекламы.




Чертежи для начинающих

www.depstroi.ru

чертежи, проекты, интересные идеи, советы и рекомендации специалистов

Если выбрать элегантный дизайн, красивую древесину и применить к этому ко всему соответствующую инструкцию, можно получить уникальное изделие, которое станет украшением интерьера, придомовой территории или отличным подарком. Если вы хотите заняться изготовлением изделий из дерева своими руками, чертежи для них необходимо подготовить заранее. Примеры будут представлены в этой статье. Для того чтобы определиться, что выбрать, следует ознакомиться с информацией ниже.

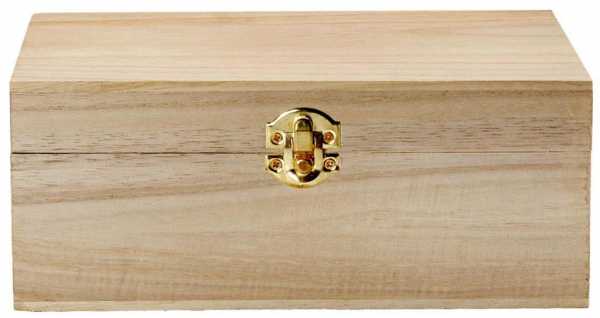

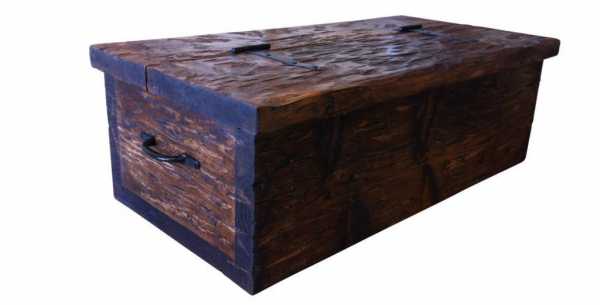

Изготовление шкатулки: работа со стенками

Перед началом работ обязательно нужно подготовить чертежи. Изделия из дерева по технологии, проверенной временем, предполагают применение соединения шип-паз. Для работ следует подготовить торцевые стенки в количестве 2-х штук со следующими размерами: 10 x 56 x 46 мм. Понадобятся и продольные стенки в таком же количестве, их размер будет равен 292 мм.

Для настройки пильного станка на изготовление шиповых соединений следует воспользоваться базовым диском (19 мм) и проделать пробный вырез на заготовке. Затем следует осуществить перенастройку на 6 мм и проверить ширину паза. В обрезке выпиливается паз (19 мм), а после отрезается проставка до толщины, которая будет равна ширине паза. Затем эту операцию необходимо повторить с пазом в 6 мм.

Затем диск регулируется на глубину 11 мм. На подвижном упоре необходимо закрепить деревянную накладку, которая будет выступать от пильного диска вправо на 15 см. Накладка проводится над пильным диском, при этом необходимо прорезать паз. Из проставки выпиливается штырь, длина и толщина которого должны быть равны 50 мм и 6 мм. К удлиняющей накладке следует приклеить боковой упор и сделать вырезы в обоих торцах боковых стенок. Глубина пиления не должна быть изменена.

Пазовый диск на 19 мм устанавливается, чтобы сделать вырезы на торцах продольных стенок. На удлинитель при помощи двухстороннего скотча наклеивается боковой упор. 1-й упор удаляется, в обоих торцах торцевых стенок необходимо сделать центральный вырез.

Работа с дном

Изготавливая описываемое изделие из дерева своими руками, чертежи необходимо подготовить или позаимствовать из статьи. Они позволят вам легче справиться с работами. На следующем этапе можно заняться дном. Для этого можно использовать шлифованную фанеру (3 мм). Если таковой не нашлось, можно отстрогать доску. Для фрезерования глухих шпунтов в торцевых стенках необходимо использовать прямую пазовую фрезу. Регулировка осуществляется на 5 мм.

Продольный упор крепится на расстоянии 8 мм от фрезы. На него наклеивается малярный скотч. Важно поставить метку в начале фрезерования, отступив 6 мм от фрезы. При помощи двухстороннего скотча необходимо приклеить ручки из обрезков, установив их на наружные стороны торцевых стенок. Их нижние кромки прижимаются к продольному упору. Глухие шпунты необходимо отфрезеровать на внутренних сторонах обеих деталей.

Настройки менять не следует, когда вы соберетесь фрезеровать сквозные шпунты, расположенные на внутренней стороне продольных стенок. Торцевые и продольные стенки необходимо окончательно отшлифовать, сделав фаски на концах шипов. Клей наносится в вырезы между шипами и в шпунты продольных и торцевых стенок. Дно устанавливается в шпунты. Конструкцию после этого можно собрать и зафиксировать элементы струбцинами, следя за правильностью сборки каркаса, если вам этого мало вы можете почерпнуть другие идеи изделий в этой статье: http://fb.ru/article/173722/derevyannyie-izdeliya-svoimi-rukami-izdeliya-iz-dereva.

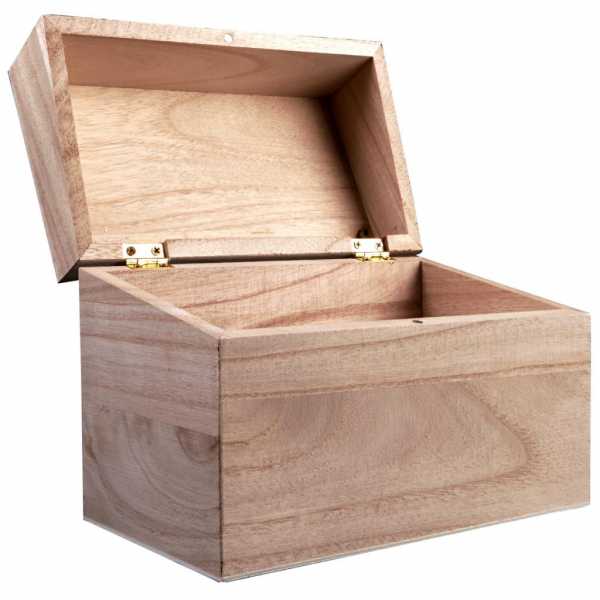

Работа над крышкой

Довольно часто мастерам помогают чертежи изделий из дерева. Своими руками при наличии схем вы сможете выполнить их с легкостью. На следующем этапе можно заняться крышкой. Для этого выполняется заготовка со следующими размерами: 10 x 168 x 330 мм. К несущей доске деталь прижимается струбцинами. Вдоль торцевых кромок необходимость выпилить фальцы с нижней стороны. Положение крышки на следующем этапе меняется на несущей доске. Пильный диск позволит выпилить фальцы вдоль кромок. Его следует держать под углом 37˚, закрепив на несущей доске.

На продольных и торцевых кромках делаются скосы. Крышка после этого окончательно шлифуется. Перед выпиливанием фальцев крышки необходимо измерить внутренние размеры корпуса. Параметры фальцев позволяют получить свободу перемещения крышки в обоих направлениях в пределах 3 мм. Если размеры будут другими, можно внести в параметры фальцев соответствующие изменения.

Изготовление подставки из дерева

Если перед вами встал вопрос о том, какие можно сделать изделия из дерева, рассмотрите несколько вариантов. Отличным решением станет сделать подставку для ножей. Если нет ящика для такой кухонной утвари, то подобное приспособление будет как нельзя кстати. В работе вам поможет столярное оборудование. Детали должны быть одинаковыми по размеру. Их количество равно 8. Такое изделие подойдет для хранения 7 ножей. Если их больше, к количеству ножей необходимо прибавить одну единицу, именно столько заготовок понадобится.

Для начала следует вырезать боковые детали с изогнутыми краями. На каждой из 8-ми заготовок необходимо сделать выемку, которая будет немного шире лезвия самого большого ножа. Детали следует собрать, убедившись, что все пазы совпадают. На каждой заготовке необходимо обклеить те места, куда не должен попасть клей. Вся подставка собирается после обработки заготовок клеевым составом. Использование щепы позволит исключить просачивание клея в пазы.

Подставку необходимо отшлифовать, чтобы сделать ее гладкой. Теперь можно вырезать ручку-держатель. Ее нужно прикрутить к подставке, используя шуруповерт. Подставка покрывается лаком. Прежде чем приступить к изготовлению столярных изделий из дерева, чертежи необходимо подготовить или рассмотреть. В описываемом случае нельзя понять, какая конструкция получится в итоге. Если цвет древесной фактуры вас не устраивает, украсить подставку для ножей вы можете в разных техниках, например, применив декупаж.

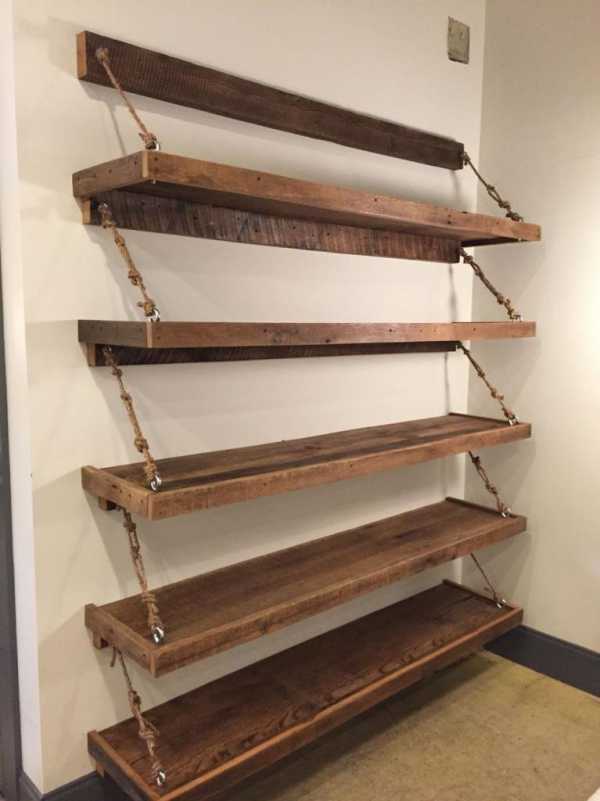

Изготовление полок

Полки в любой квартире или доме бывают просто необходимы. На них вы можете хранить предметы интерьера или книги. Такие изделия стоят довольно дорого, а вот изготовить их можно и самостоятельно.

Для работы следует подготовить:

  • пластиковые дюбели;
  • шурупы;
  • канатные зажимы;
  • талрепы;
  • тросики;
  • МДф или клееную фанеру.

Взамен можно использовать армированное стекло. Для маленького помещения это не самый удачный вариант, ведь материал хрупкий и требует более объемных площадей. Из инструментов следует подготовить:

  • молоток;
  • рулетку;
  • линейку;
  • карандаш;
  • сверла;
  • дрель.

Методика проведения работ

Прежде чем приступить к изготовлению изделий из дерева своими руками, чертежи необходимо тщательно подготовить. Их вы сможете позаимствовать из статьи. На следующем этапе можно заняться работами. Несущие тросы, натянутые между потолком и полом, не будут принимать на себя основную нагрузку, чего нельзя сказать о потолочных перекрытиях. Если они выполнены из бетона, в материале следует просверлить гнезда, вставив туда дюбели и вкрутив шурупы-крючки.

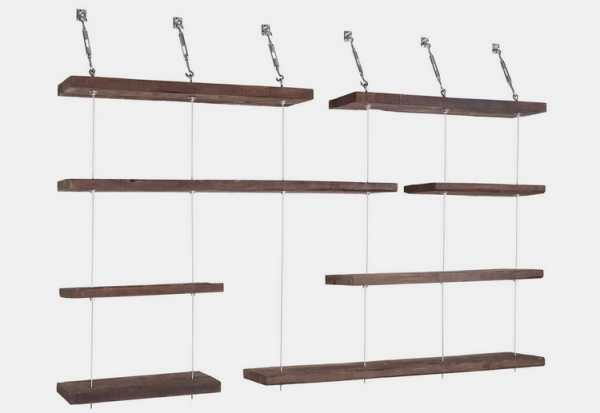

Если работать предстоит с гипсокартонным потолком, то метизы должны быть свернуты до несущей балки или основы под обшивку. Для выполнения подвесной полки следует выпилить из плиты нужное количество заготовок. В каждой полке необходимо выпилить отверстия для тросов. В отмеченных местах высверливаются гнезда для колец. Для этого отлично подойдет сверло по дереву.

Осуществление крепления

Если вы хотите изготовить столярные изделия из дерева своими руками, чертежи вам в этом помогут. Их вы можете составить самостоятельно. Соблюдая технологию, вы должны будете сделать еще и крепление полок. Тросы для этого проводятся сквозь установочные кольца и полки.

Как только полки будут надеты на тросы, следует удостовериться в том, что между каждой парой досок должно быть по две деревянные рейки, что позволит исключить соприкосновение деревянной поверхности с металлическими элементами. Тросы следует зацепить за шурупы, которые включены в потолок и имеют вид крючков. На нижних концах делается петля, использовать для этого удобнее всего канатные зажимы. Тросики натягиваются, а после можно временно закрепить верхнюю полку. Окончательная ее фиксация производится после регулировки канатов. Все остальные полки устанавливаются на желаемом расстоянии друг от друга.

Альтернативные варианты изделий

Изделия из дерева, фото и чертежи которых предлагаются в статье, могут быть изготовлены вами самостоятельно. Среди прочих вариантов следует выделить сказочную беседку, которую можно будет установить на полку в комнате, украсив интерьер. Для этого понадобится несколько подручных элементов, а именно:

  • картон;
  • пластиковый стаканчик;
  • камушки;
  • горячий клей;
  • веточки.

От стаканчика отрезается верхняя часть, к ней приклеивается картон, а после конструкция обклеивается камушками. Сверху можно установить на клей веточки, которые соединяются между собой. Затем следует покрыть крышу и сделать имитацию лестницы.

Пример изготовления гаража

Рассмотрев чертежи простых изделий из дерева, которые предлагаются выше, вы, возможно, решите, что задача вам не по силам. Поэтому можно начать с маленьких изделий, например, гаража для игрушечной машинки. Для этого следует использовать все те же веточки и палочки. Они собираются в каркас домика, который можно установить на картонную или фанерную поверхность. Крепление элементов между собой осуществляется клеевым пистолетом.

Заключение

При изготовлении изделий из дерева чертежи бывают просто необходимы. Но это больше касается подставки для ножей или шкатулки, а то и вовсе — разных столов и изделий побольше. А вот при изготовлении маленькой мебели для кукольного домика можно обойтись и без схематического рисунка. Из кусочков ткани, картона и веток можно создать настоящий шедевр, которым вы удивите своих детей. Заняться созданием таких изделий можно всей семьей. Это не только развлечет вас, но и займет маленьких непосед.

www.sedmoycanal.com

Заказ изделия из дерева по своим эскизам и чертежам

Как правило все привыкли покупать уже готовые изделия и не очень хорошо представляют что значит сделать индивидуальный заказ изделия из дерева по своим эскизам и чертежам.
Так как мы имеем достаточно большую практику, то рекомендуем внимательно ознакомиться с тем что тут написано. Это поможет избежать обоюдных потерь времени, нервов и денег.

Как оформить заявку на заказ изделия по своим эскизам или фотографиям

Для начала необходимо предоставить фото или эскиз изделия, чтоб понимать о чем идет речь и что требуется.
Намного проще один раз показать или один раз увидеть, чем долго объяснять или задавать много вопросов.
Фото или эскизы можно прислать нам на электронную почту [email protected] с основной информацией: количество, общие размеры, из какого материала и как срочно.
Если у вас уже есть образец, то желательно его предоставить — это в значительной мере ускорит процесс согласования!

СТОЛЯРНЫЕ РАБОТЫ

ИЗДЕЛИЯ НА ЗАКАЗ

ЛАЗЕРНАЯ РЕЗКА

ТОКАРНЫЕ РАБОТЫ



Согласование чертежей будущего изделия

ВНИМАНИЕ!!! К этому пункту отнеситесь с особой внимательностью.
После того как Вы отправили заявку, мы с вами свяжемся для более детального обсуждения заказа. На данном этапе потребуется согласование чертежей, на которых будет подробно представлено изделие со всеми конструктивными и декоративными элементами, а так же будут обозначены все размеры.
Если данных чертежей нет, то потребуется таковыми обзавестись. Для этого мы можем предложить услуги нашего дизайнера, с которым можно будет все обсудить, согласовать, внести свои предложения и поправки к фото или эскизам.
Тот, кто берется выполнить изделие на заказ без чертежа — должен обладать как минимум даром ясновидения, чтоб точно так же, в деталях, видеть его как заказчик.
Если сами хотите попробовать начертить или у вас есть знакомый, который этим занимается профессионально, то это Ваше право. Главное чтоб чертеж был правильным, иначе могут возникнуть «проблемы». Если чертеж выполнялся нашим дизайнером, то ответственность за результат лежит на нас и мы исправляем чертежи и изделие за свой счет. Если же чертежи выполнялись на стороне, то ответственность за погрешности в размерах или «нестыковки» конструктивных элементов мы ответственности не несем.
Любые исправления и доработки, переделывания готового изделия — это дополнительные трудозатраты плюс материал, время, расходники…

Расчет стоимости столярного изделия на заказ

Иногда не всем понятно почему их заказ стоит так дорого,а у соседа дешево или наоборот. Для этого вкратце объясняем ценообразование.
Изделие на заказ — это индивидуальное изделие и вам необходимо осознавать что его цена будет зависеть от кол-ва, материалов и его сложности.
• Количество изделий
Стоимость изготовление одного экземпляра всегда выше, чем стоимость заказа 10 или 100 таких же изделий. Это связано со стоимостью закупки материала (опт всегда дешевле), наладкой процесса (вне зависимости от того, сколько изделий требуется, настройка станков и изготовление приспособ остается точно такое же), скорость производства (при серийном изготовлении скорость производства одного изделия меньше, чем при выполнении штучного заказа).
• Материал и его стоимость
Не для кого не секрет что стоимость пород древесины и его качество напрямую зависит от его цены. К примеру хвоя дешевле березы, а бук дороже дуба. Так же следует учитывать наличие дифектов и то, насколько древесина просушена.
• Сложность исполнения
Все выполняемые работы отличаются по сложности. Есть операции, которые может выполнить любой человек, впервые зашедший в столярную мастерскую… а есть те, для выполнения которых, требуется определенные навыки и умения.
